Aurora XT 300 - スピーカー HECO - 無料のユーザーマニュアル

使用説明書 Aurora XT 300 HECO

HECO AURORA XT 立体声运作

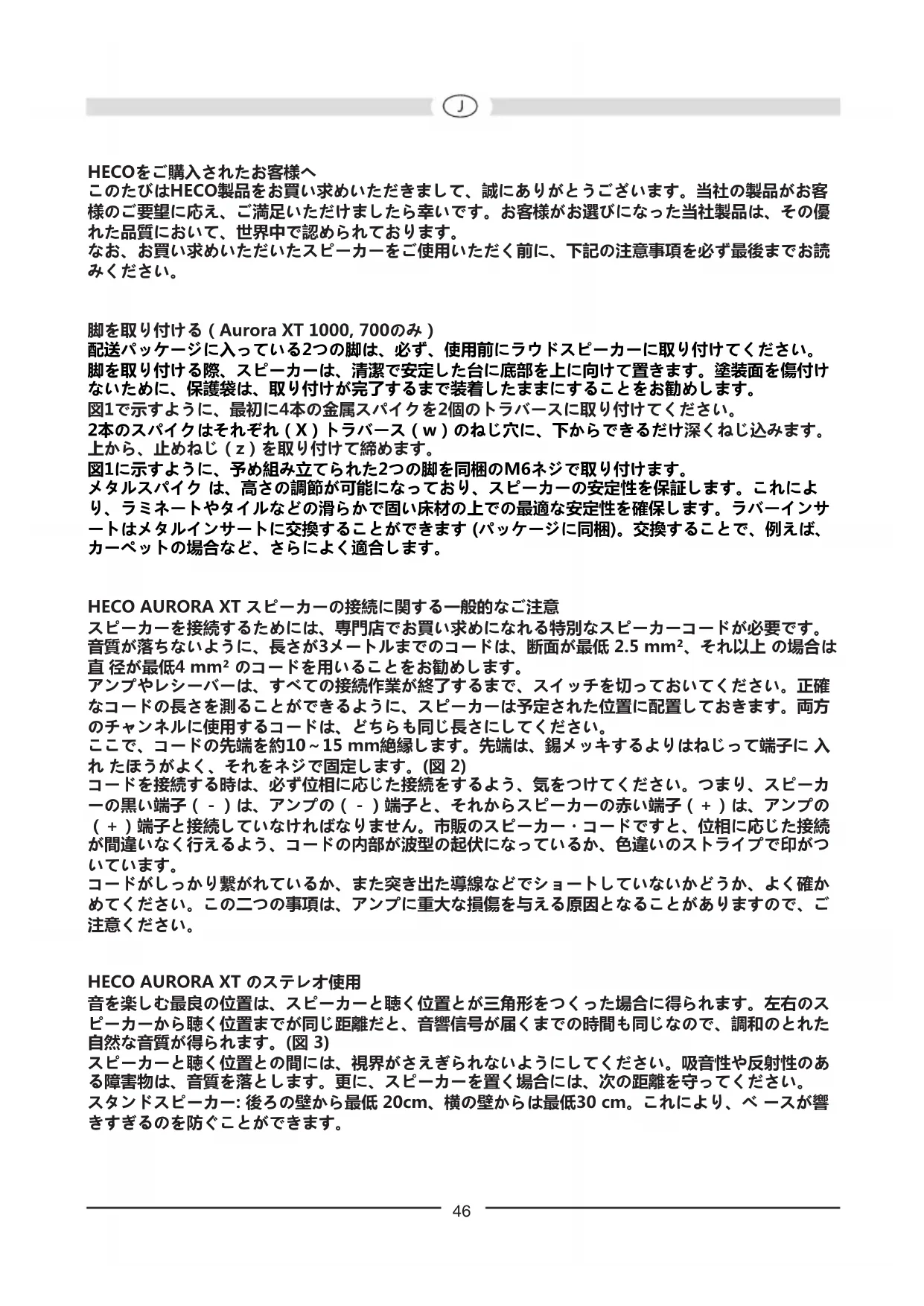

Aurora XT 1000 Aurora XT 700 配置: 3路低音反射 3路低音反射 负荷: 230 / 380瓦 200 / 300瓦 阻抗: 4 – 8 欧 4 – 8 欧 频率范围: 22 – 42 500赫 25 – 42 500赫 最佳放大功率: 30 – 380瓦 30 – 300瓦 有效系数 (2.8V/1m): 93 分贝 92 分贝 尺寸 (宽x高x长): 305 x 1258 x 393毫米 265 x 1158 x 343毫米 附件： 金属销钉 金属销钉 硬橡胶销钉 硬橡胶销钉 Aurora XT 300 Aurora XT CENTER 30 配置: 2路低音反射 2路低音反射 负荷: 80 / 150瓦 90 / 150瓦 阻抗: 4 – 8 欧 4 – 8 欧 频率范围: 32 – 42 500赫 34– 42 500赫 最佳放大功率: 20 – 150瓦 20 – 150 瓦 有效系数 (2.8V/1m): 90 分贝 90 分贝 尺寸 (宽x高x长): 195 x 357 x 333毫米 490 x 177 x 303毫米 附件： 硬橡胶销钉 硬橡胶销钉 硬橡胶销钉46 HECOをご購入されたお客様へ このたびはHECO製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客 様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優 れた品質において、世界中で認められております。 なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読

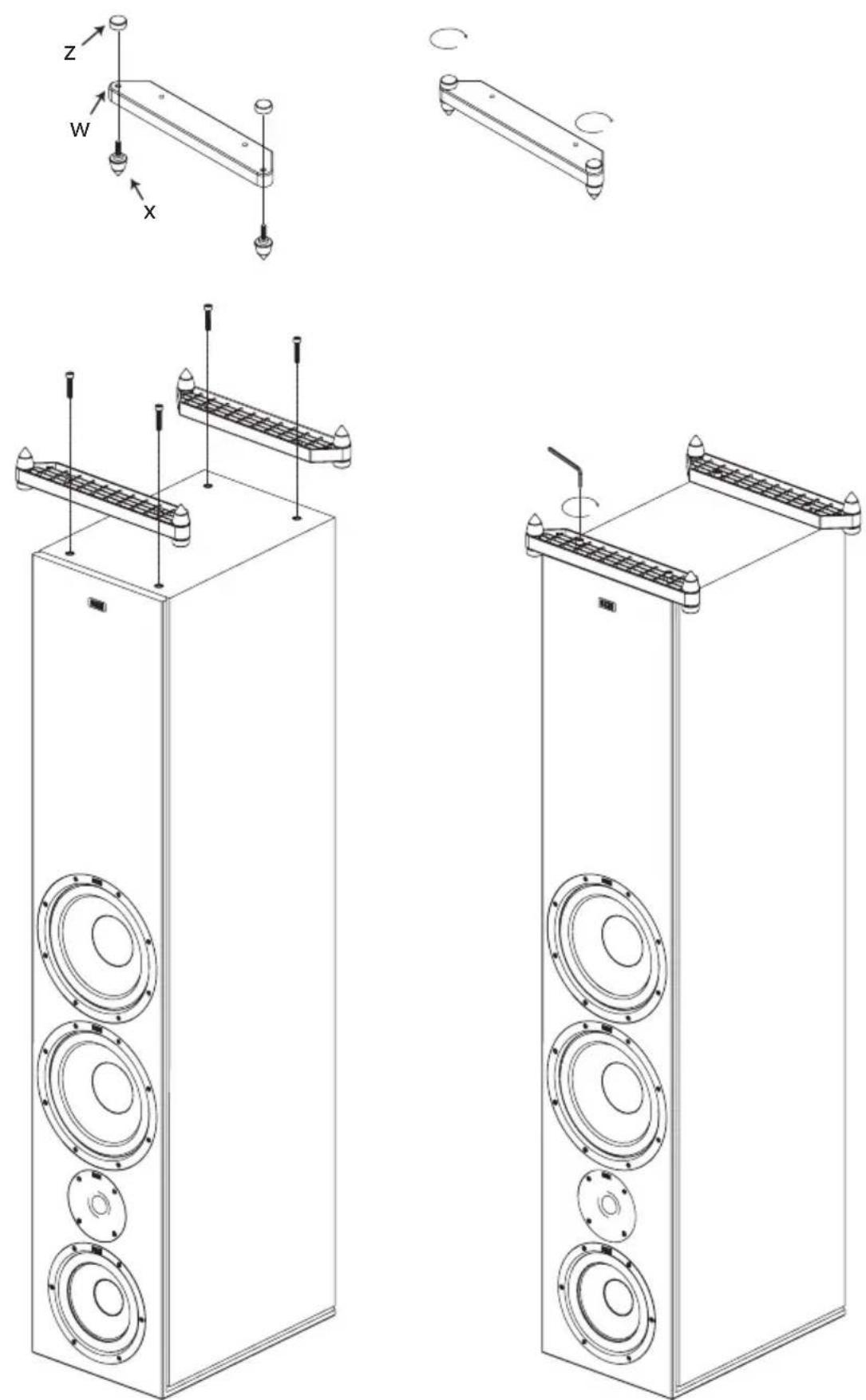

脚を取り付ける（Aurora XT 1000, 700のみ） 配送パッケージに入っている2つの脚は、必ず、使用前にラウドスピーカーに取り付けてください。 脚を取り付ける際、スピーカーは、清潔で安定した台に底部を上に向けて置きます。塗装面を傷付け ないために、保護袋は、取り付けが完了するまで装着したままにすることをお勧めします。 図1で示すように、最初に4本の金属スパイクを2個のトラバースに取り付けてください。 2本のスパイクはそれぞれ（X）トラバース（w）のねじ穴に、下からできるだけ深くねじ込みます。 上から、止めねじ（z）を取り付けて締めます。 図1に示すように、予め組み立てられた2つの脚を同梱のM6ネジで取り付けます。 メタルスパイク は、高さの調節が可能になっており、スピーカーの安定性を保証します。これによ り、ラミネートやタイルなどの滑らかで固い床材の上での最適な安定性を確保します。ラバーインサ ートはメタルインサートに交換することができます (パッケージに同梱)。交換することで、例えば、 カーペットの場合など、さらによく適合します。

HECO AURORA XT スピーカーの接続に関する一般的なご注意

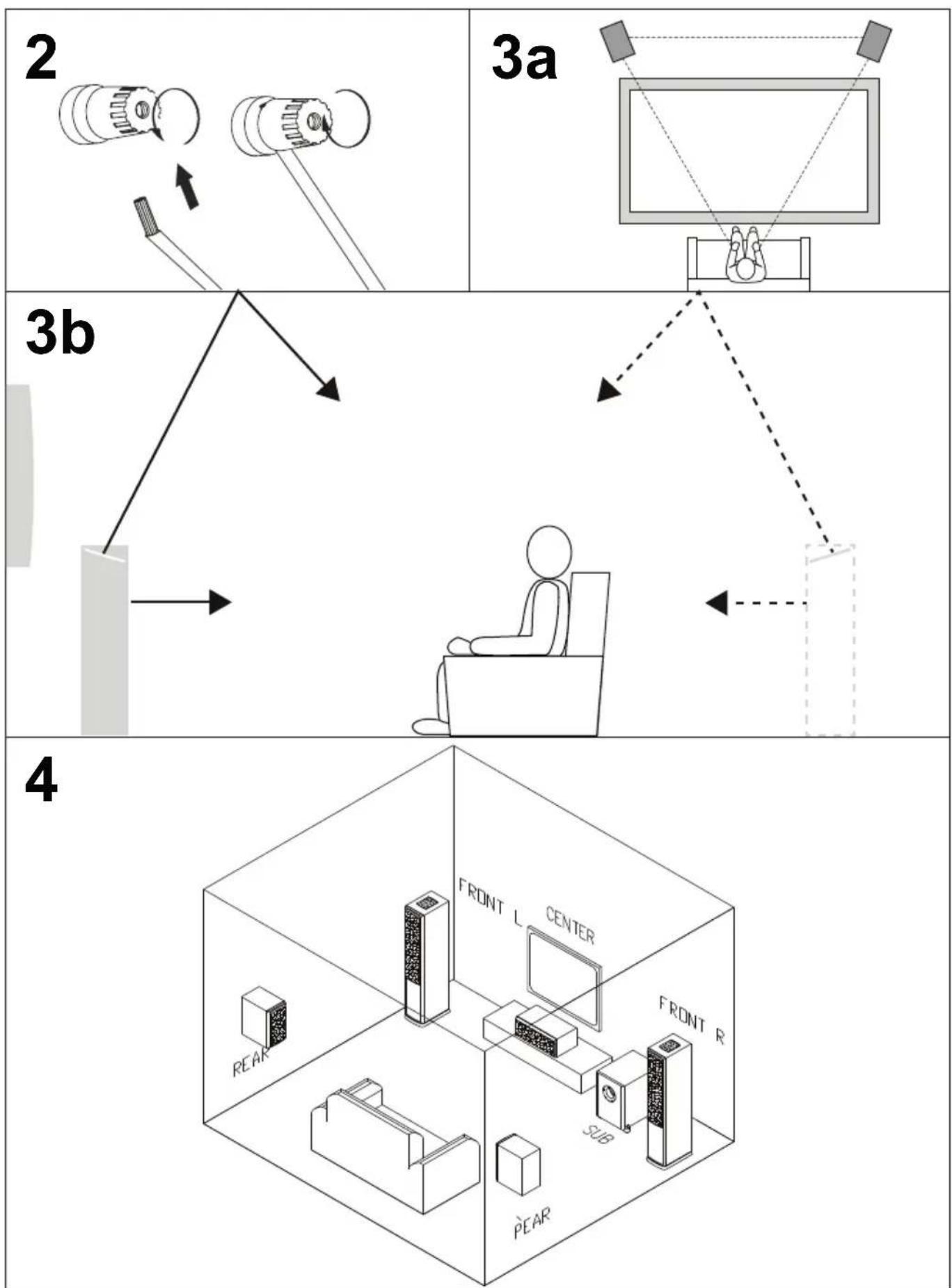

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。 音質が落ちないように、長さが3メートルまでのコードは、断面が最低 2.5 mm²、それ以上 の場合は 直 径が最低4 mm² のコードを用いることをお勧めします。 アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確 なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方 のチャンネルに使用するコードは、どちらも同じ長さにしてください。 ここで、コードの先端を約10～15 mm絶縁します。先端は、錫メッキするよりはねじって端子に 入 れ たほうがよく、それをネジで固定します。(図 2) コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカ ーの黒い端子（－）は、アンプの（－）端子と、それからスピーカーの赤い端子（＋）は、アンプの （＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続 が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がつ

コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確か めてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご

HECO AURORA XT のステレオ使用

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のス ピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた 自然な音質が得られます。(図 3) スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のあ る障害物は、音質を落とします。更に、スピーカーを置く場合には、次の距離を守ってください。 スタンドスピーカー: 後ろの壁から最低 20cm、横の壁からは最低30 cm。これにより、ベ ースが響 きすぎるのを防ぐことができます。47 壁掛け式スピーカー: 棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10cm以上 の距 離を確保し、高音用スピーカーが耳の高さに来るように置いてください。 スパイク (スタンドスピーカー): スピーカーを設置の時には、一緒に包装されており ますスパイクを 使用してください。これにより、スピーカーは床の敷物に直接触れることがないので、好ましくない 共鳴が起きるのを防ぐことができます。スタンド式ボックスの場合には金属製スパイクまたは硬ゴム 製スパイクをご使用になれます。各スパイクはボックス下部のねじスリーブ内にねじ込みます。

HECO AURORA XTをフロントあるいはリア・スピーカーとしてご使用の場合

フロント・スピーカーは、右と左にテレビからできるだけ同じ距離を置いて、耳の高さに取り付けて ください。リア（後部）・スピーカーの場合は、聞く位置の横か、できればその後ろに右と左に、耳 の高さか、あるいはそれよりやや高く、取り付けます。(図 4)

HECO AURORA XT 1000, 700, 300 のバイ・ワイヤリングとバイ・アンピング

バイ・ワイヤリング（2配線）とは、高域・低域周波数が独立してわかれている配線を通して、伝送 されることです。バイ・アンピング法（2増幅）では、2つ目の配線とは別に、当然のことながら2つ 目の末端アンプも追加して必要となります。主にバイ・アンピング法では、再生性能を高めることが

各Aurora XTスピーカーは、特殊な接続端子によって、従来の配線・増幅方法に加え、バイ・ワイヤ リングやバイ・アンピングも行えるようにつくられています。４つのねじ込み接続は、すぐ見分けが つくようになっています。上部の２つは高音用スピーカーに、下部の２つは低音用スピーカーに、繋 ぎます。プラス端子およびマイナス端子は出荷時に金属製ブリッジで橋絡されていますので、バイワ イヤリング接続およびバイアンプ接続の場合にはこれらを取り除いてください。スピーカーの正しい 接続方法については、図5a（従来の方法）、図5b（バイ・ワイヤリング）、図5c（バイ・アンピング

センタースピーカー、AURORA XT CENTER 30 は、その他のAurora XTモデルと外観も音響もぴっ たり合う よう、つくられています。このスピーカーは、テレビのすぐ上か下に置いてください。その 他については、前章の一般注意事項をご覧ください。48

HECO AURORA XT SUB 30A

アクティブ・サブウーファー AURORA XT SUB 30A は、AURORA XTシリーズの他の各スピーカー

と外観も 音響もぴったり合うよう、つくられています。付属の別冊取扱い説明書をご覧ください。 修理を必要としないためのアドバイス HECOのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまり アンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロー ルのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが 高い場合にはスピーカーが損傷することがあります。 ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上 げると、非常にまれではありますが、スピーカーが損傷する場合があります。しかし、出力パワーが もっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の 音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能 で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。 したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが 出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なく ともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

アンプ、チューナー、およびＣＤプレイヤーは、低価格の製品に限らず、耳には聞こえないような、 高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュ ームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

表面の清掃は家庭用のマイルドな洗剤で行ってください。家具用艶出しクリーナー等はご使用になら

Aurora XT 1000 Aurora XT 700 機器構成： 3ウェイバスリフレックス 3ウェイバスリフレックス 負荷電力： 230 / 380 W 200 / 300 W インピーダンス： 4 – 8 Ohm 4 – 8 Ohm 周波数範囲： 22 – 42 500 Hz 25 – 42 500 Hz 推奨アンプ出力： 30 – 380 W 30 – 300 W 効率(2.8V/1m)： 93 dB 92 dB 寸法(WxHxD)： 305 x 1258 x 393 mm 265 x 1158 x 343 mm 付属品： 金属製スパイク 金属製スパイク 硬ゴム製スパイク 硬ゴム製スパイク49 Aurora XT 300 機器構成： 2ウェイバスリフレックス 2ウェイバスリフレックス 負荷電力： 80 / 150 W 90 / 150 W インピーダンス： 4 – 8 Ohm 4 – 8 Ohm 周波数範囲： 32 – 42 500 Hz 34– 42 500 Hz 推奨アンプ出力： 20 – 150 W 20 – 150 W 効率(2.8V/1m)： 90 dB 90 dB 寸法(WxHxD)： 195 x 357 x 333 mm 490 x 177 x 303 mm 付属品： 硬ゴム製スパイク 硬ゴム製スパイク 技術仕様データは変更することがありますのでご注意ください。50
