使用説明書 STAGE TRI LED BUNDLE ST1 BEHRINGER

したり、開けたりしないでく ださい。高品質なプロ用スピ ーカーケーブル (¼" TS 標準ケー ブルおよびツイスト ロッキン グ プラグケーブル) を使用して

険な電圧が存在しており、こ れは感電の危険性を構成する 可能性があることを示してい

るところには設置しないで下 さい。装置には決して水分が かからないように注意し、花 瓶など水分を含んだものは、 装置の上には置かないように

内部に高圧電流が生じていま す。手を触れると感電の恐れ

要な説明が付属の取扱説明書 に記載されています。ご使用 の前に良くお読みください。

ビス担当者のみが使用するた めのものです。操作説明書に 含まれているもの以外のサー12 13Quick Start GuideSTAGE TRI LED BUNDLE ST1 ビスを行わないでください。 修理は有資格のサービス担当 者によって行われなければな

に、電気および安全に関する 情報については、底部の外装 に記載されている情報を参照

さい。密閉されたスペースに は取り付けないでください。 必ず製造元の指示に従って取

やアプライアンスの差込口で 損傷から守ってください。

ーブ、アンプなど発熱する機 器の近くには取り付けないで

の安全目的を妨げないでくだ さい。偏光プラグは片方がも う一方より幅が広いものです （アメリカとカナダ専用)。接 地型プラグは二本の刃と三本 目のアースプラグがついてい ます。幅の広い刃または三本 目のプラグは安全のために設 けられています。提供された プラグがコンセントに合わな い場合は、電気技師に相談し て陳腐化したコンセントを交

ド 、三 脚 、ブ ラ ケ ッ ト 、ま た は

い 。カ ー ト /装置の組み合わせ を移 動 する際 には倒 れ ないよう に 注 意してください 。

11. 特 に 損 傷 後 は 、修 理 に は

資 格 のあ る 専 門 家 を 利 用してく

12. 保 護 アース 端 子 のある装

置 は 、保 護 ア ー ス 接 続 の あ る メ インの電源コンセントに接続し

ライアンスコプラが切断装置 と し て 使 用 さ れ る 場 合 、切 断 装 置は操作可能でなければなり

40°C までです (41° から 104°F)。

ここに含まれる記述､写真､ 意 見の全体または一部に依拠し て､いかなる人が損害を生じ させた場合にも､Music Tribe は 一切の賠償責任を負いませ ん。技術仕様､外観およびそ の他の情報は予告なく変更 になる場合があります。商 標はすべて､それぞれの所有 者に帰属します。Midas､Klark Teknik､ Lab Gruppen､Lake､Tannoy､ Turbosound､TC Electronic､TC Helicon､ Behringer､Bugera､Aston Microphones および Coolaudio は Music Tribe Global Brands Ltd. の商標また は‑登録商標です。© Music Tribe Global Brands Ltd. 2024 無断転用

適用される保証条件と Music Tribe の限定保証に関する概 要 に つ い て は 、オ ン ラ イ ン 上 community.musictribe.com/support に て詳 細をご確 認ください 。

1. パッケージ開梱の際は、付属品をすべて取り出し、

装 置 を 台 に 載 せ て ご 確 認 く だ さ い 。付 属 品 が す べ て揃っているか、装置に損傷がないかよくご確認く ださい。損傷が見つかった場合は、すぐに取扱店に

2. AC 電源: 使用地域の電力供給と、装置の定格電圧

とが適合しているかどうかご確認ください。

3. 本装置は室内作業環境にのみ対応しています。乾

燥した環境に置き、湿気の多い場所、過度に熱くな る場所、ホコリは避けてください。感電や発火の防 止 の た め 、装 置 が 水 気 や 湿 気 、液 体 に 接 触 し な い ようにご注 意ください。

4. 装置を易燃性の面や物質に直接触れる場所、また

はその 近くに 設 置しないでください 。

5. 装置の設置、操作、メンテナンスは、免許を持つ専

6. 装置が故障した場合、ただちに使用を中止してくだ

さい。装置を自力で修理しようとせずに、お近くの テクニカルアシストセンターまでご相 談ください 。 部品が破損している場合は、同一の認定部品で交

7. 感 電 防 止 の た め 、操 作 中 に 電 気 配 線 に 触 れ な い で

8. 装置は作業環境温度で使用し、40° を超 過および

-20° を下回る環境では使用しないでください。

9. 通常の操作では、装置本体の最高温度は 80°C に達

し ま す 。決 して 触 れ な い で く だ さ い 。

10. 本装置はかならず接地した電源で使用し、接地線

は 、パ ワ ー サ プ ラ イ シ ス テ ム の 接 地 線 に 接 続 し て く ださい。装置の接 地／アースの印は設 置 用フィクス チャー に 接 続 してくださ い 。

11. 電源コードの絶縁材に損傷がある場合は装置を使

用しないでください。またそのような電源コードが お使いのシステムの別のワイヤーに触れないよう

12. 使用しない時および装置の清掃時には、装置から

電 源 コードを 取り 外してください 。

13. 装置内部には、ユーザー自身で作業可能な構成部

品はありません。装置の使用を開始する前に、装 置がしっかり組み立てられており、組み立てネジや 金 具 が きちんとフィットしてい ることをご 確 認くだ さい。装置の筐体が開いているか、または緩んでい る場合は、装置を使用しないでください。

14. シ ス テ ム を 安 全 で 安 定 し た 状 態 に 保 つ た め 、有 資

格 者に よる定 期 点 検を おこ なってくだ さい 。

15. 製品を吊り設置する場合は、必ず、その下を人が

通 ら な い 場 所 に 設 置 して く だ さ い 。人 が 立 ち 入 る 場所や、人が 使 用する場所に吊り設置しないでく

劇場、スタジオ、その他の仕事やエンターテイメントの 場に設置された照明ユニットはすべて、耐荷重性を備 えた第一の吊り具の他に、独立した、適正な定格の、 しっかりと取り付けられた第二の落下防止具が必要で す。落下防止具は、第一の吊り具が外れてしまった際 に、ユニットが落 下したり振り子状に揺れたりしないよ う 、し っ か り と 設 置 す る 必 要 が あ り ま す 。 製品のケアおよびクリーニング 製品の使用時および点検時には、以下の点にご注意く

• 設 置 し た 製 品 の 、す べ て の ネ ジ お よ び 構 成 部 品 は しっかりと接続・組み立てがされており、サビや損

• 筐体、レンズ、固定具や設置場所（天井、吊り具、ト ラ ス 等 ）が 変 形 し て い な い こ と

• 電源コードに損傷がないこと 製品の設置および使用は、かならず専門技術者がおこ ない、安全上の問題が生じないようにすること 警告: 製 品 の メ ン テ ナ ン ス を お こ な う 前 に 、必 ず 電源コードを抜いてください！ 装置の取り外しや、メンテナンス作業を開始する前に、 装置の 接続 が 取り外されていることをご確 認ください。 装置を清潔に保つことは大変重要です。清潔にするこ とで、輝度を最高に保つことができ、また装置の寿命も 延びます。高品位プロ仕様ガラスクリーナーを使用し、 柔らかい布で清掃してください。いかなる場合でも、ア ルコールや溶剤を使用しないでください。装置内部お よびファンは少なくとも 3 ヶ月に 1 回掃除機で清掃して ください。24 25Quick Start GuideSTAGE TRI LED BUNDLE ST1

(1) T 型材 (2) ス ポットラ イト x4 (3) 三脚 (4) フットコントロ ー ラ ー (5) AC 電 源出力コネクター (6) ディスプレイおよびナビゲーションボタン (7) ヒューズホ ル ダー 付き AC 電 源 入 力コネクター (8) DMX 入力 (9) DMX 出力 (10) フットコントロ ー ラ ー 接 続 (11) マイクロ フォン (12) キャリングケース (13) 三 脚バッグ

• • 4 つ のス ポットラ イトお よび フットコントロ ー ラ ー を 備 え た 、三 脚 LED 照 明 ソリュー ション

• • 各ス ポットライトに は 3 ワット超 高 輝 度 RGB 3-イン-1 LED を 7 個搭載

• • DMX、マスター／スレーブ、ディスプレイ、フットコン トローラーまたは別売のリモートコントロールより

• • サウンドトゥライトおよびスタンドアローンモ ード用 フットコントロ ー ラ ー 付 属

• • パワーリンクによりユニット間のデイジーチェイン

• • オンボードマイクロフォンにより、音 楽 のビートに合 わせたライトショーを作成

• • 120 cm T型材つき、高さ最大 2.4 m の三脚

Co01 プリセットカラー 1 赤 Co02 プリセットカラー 2 緑 Co03 プリセットカラー 3 青 Co04 プリセットカラー 4 白 Co05 プリセットカラー 5 アンバー Co06 プリセットカラー 6 ロイヤルパープル Co07 プリセットカラー 7 オレンジ Co08 プリセットカラー 8 アクアグリーン Co09 プリセットカラー 9 パープル Co10 プリセットカラー 10 ゴールド Co11 プリセットカラー 11 シアン Co12 プリセットカラー 12 ラベンダー Co13 プリセットカラー 13 黄色 Co14 プリセットカラー 14 スカイブルー Co15 プリセットカラー 15 マゼンダ OFF

Stro FS00-99 ストロボ 周 波 数 を FS00 = オフ、FS99=最大 のストロボ速度より

Pr02 - 10 PR02-04 フェードショー、PR05-07 フェードインおよび フェードア ウト、PR08-10 ジャンプショー Stro FS00-99 Auto モードでストロボ周波数を FS00 = オフ、FS99=最大 のスト ロボ 速 度 より選 び ま す。 Sped SP01-99 SHOW モードで SP01 最小 スピード、SP99 最 大 スピードを 選 択。 Pr11 - 19 Stro FS00-99 ストロボ 周 波 数 を FS00 = オフ、FS99=最大 のストロボ速度より

Sped SP01-99 SHOW モードで SP01 最 小スピード、SP99 最 大 スピードを選 択。 FAdE Fd00-Fd99 最 小 から 最 大 ま で のフェードタイムを 選 択しま す。 FD00 =フェ

PR20-PR24 Stro FS00-99 ストロボ 周 波 数 を FS00 = オフ、FS99=最大 のストロボ速度より

Sped SP01-99 SHOW モードで SP01 最小 スピード、SP99 最 大 スピードを 選 択。 FAdE Fd00-Fd99 最 小 から 最 大 ま で のフェードタイムを 選 択しま す。FD00 =フェ

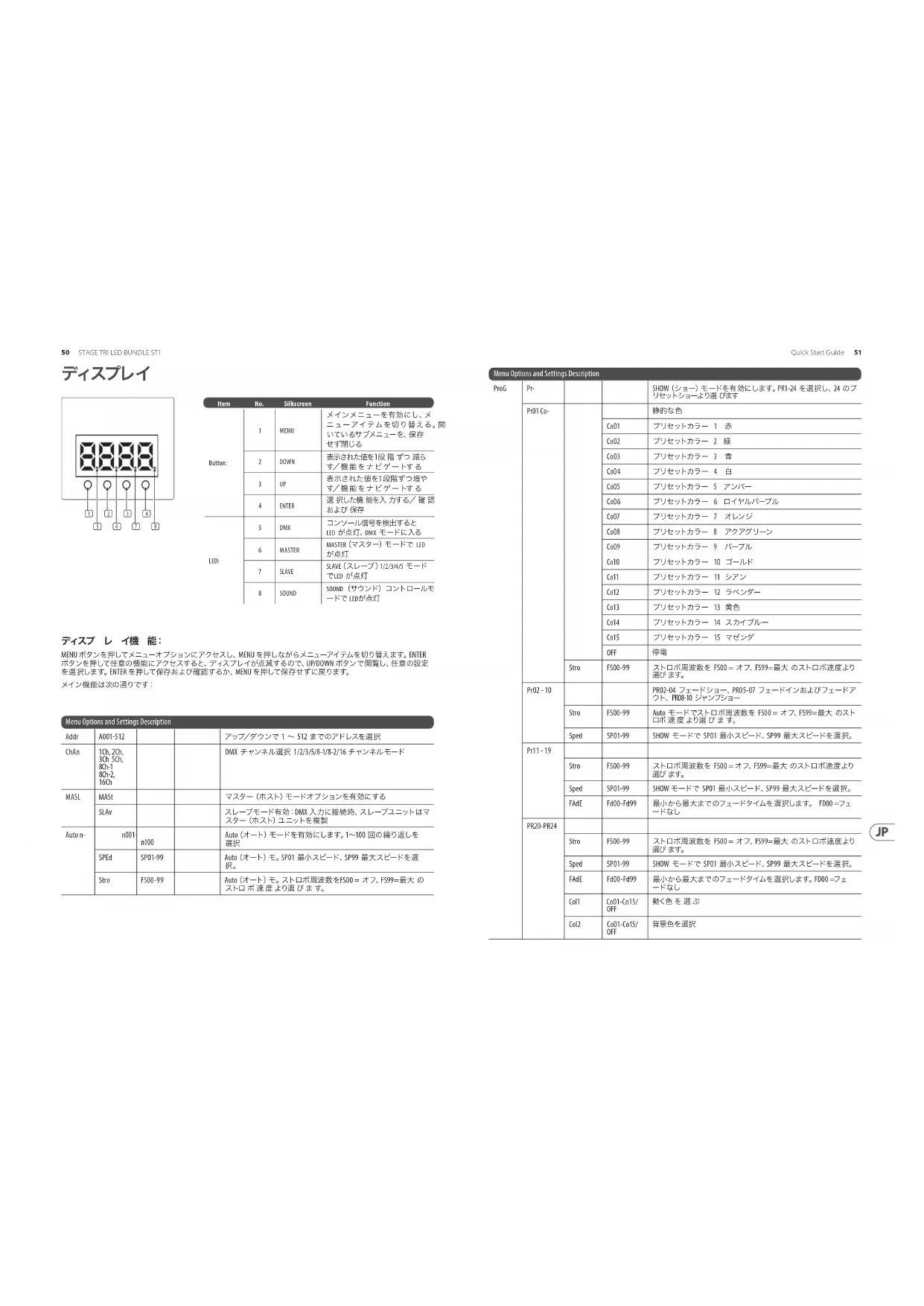

(1) (2) (3) (4) (5) (7) (6) (8) ディスプ レ イ機 能：

MENU ボタンを押してメニューオプションにアクセスし、MENU を押しながらメニューアイテムを切り替えます。ENTER

ボタンを押して任意の機能にアクセスすると、ディスプレイが点滅するので、UP/DOWN ボ タ ン で 閲 覧 し 、任 意 の 設 定 を 選 択しま す。ENTER を押して保存および確認するか、MENU を押して保 存 せ ず に 戻ります。 メイン機能は次の通りです： Menu Options and Settings Description Addr A001-512 ア ップ／ダ ウ ン で 1 〜 512 ま で のアドレスを 選 択 ChAn 1Ch, 2Ch, 3Ch 5Ch, 8Ch-1 8Ch-2, 16Ch

DMX チャンネル選択 1/2/3/5/8-1/8-2/16 チ ャンネル モード

MASL MASt マスター（ホスト）モードオプションを有効にする SLAv スレ ーブ モ ード 有 効：DMX 入力に接続時、スレーブユニットはマ ス タ ー（ ホ ス ト ）ユ ニ ッ ト を 複 製 Auto n- n001- n100 Auto（オート）モードを有効 にします。1〜100 回の繰り返しを

SPEd SP01-99 Auto（ オ ー ト ）モ 。SP01 最小 スピード、SP99 最 大スピードを 選

Stro FS00-99 Auto（ オ ー ト ）モ 。ス ト ロ ボ 周 波 数 を FS00 = オフ、FS99=最大 の ストロ ボ 速 度 より選 び ま す。 Item No. Silkscreen Function Button: 1 MENU メ イ ン メ ニ ュ ー を 有 効 に し 、メ ニ ュ ー ア イ テ ム を 切 り 替 え る 。開 い て い る サ ブ メ ニ ュ ー を 、保 存

2 DOWN 表示された値を1段 階 ずつ 減ら す／ 機 能 を ナ ビ ゲ ー トす る 3 UP 表示された値を1段階ずつ増や す／ 機 能 を ナ ビ ゲ ー トす る 4 ENTER 選 択した機 能を入 力する／ 確 認

LED: 5 DMX コンソール信号を検出すると LED が点灯、DMX モードに入る 6 MASTER MASTER（ マ ス タ ー ）モ ー ド で LED

7 SLAVE SLAVE（ スレ ーブ ）1/2/3/4/5 モード でLED が点灯 8 SOUND SOUND（サウンド）コントロールモ ードで LEDが点灯 ディスプレイ52 53Quick Start GuideSTAGE TRI LED BUNDLE ST1 Menu Options and Settings Description Manu dIM d000-100 マニュアル モードで調光 器 の 輝 度 を0 = オフ、100=最大の間で

r r000-r255 マニュアル モードで赤 色 LED の輝度を 0 =オフ、100=最大の間

G G000- G255 マニュアル モードで緑 色 LED の輝度を0 =オフ、100=最大の間

b b000- b255 マニュアル モードで青 色 LED の輝度を 0 =オフ、100=最大の間

Stro FS00-99 マニュアル モードでストロボ周波 数を FS00 = オフ、FS99=最大 ストロボ 速 度の間で 選択 SoUn on SOUND CONTROL（サウンドコントロール）を ON にします。AUTO お よび Show モードは音楽のリズムに追随します。 oFF SOUND CONTROL モードを OFF にします。 Sens S001-100 SOUND モードのサウンド感度を低感度から高感度 100 の間で

bLnD no DMX 信号の中断時、最後に選択されたモードに戻ります YES DMX 信号の中断時、ブラックアウトします Led on ディスプ レ イは 常 に ON oFF ディスプ レ イは 25-30 秒後に消えます。いずれかのキーに触れ ると再 度オンになります Disp dISP ディスプ レ イ 通 常 方 向 dSIP ディスプ レ イ 180° 逆向き tESt tESt ENTER を押してテストモードを開 始 、ライトがルー ティンテスト

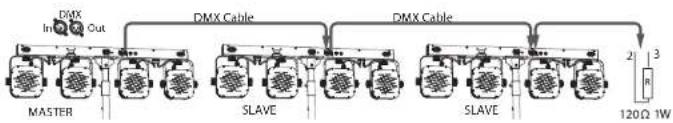

1. 機器を、DMX コントロールの項の解説にしたがい、DMX ケーブルで接続します。注意：干渉を防ぐ

た め 、一 度 に 接 続 す る の は 32 ユニット以下にしてください 。

2. マスターユニットを次の要領で設定：

2.1. 第一の機器の MENU を押す 2.2. ENTER を押す

2.3. UP および DOWN を 使 用して MAST を選択

2.4. ENTER（現在、第一のユニットがマスター）を押す

2.5. MENU を押し、AUTO, PROG, SOUN, MANU モードのいずれかを選択

2.6. ENTER を押す 2.7. 5-10 秒 の 非 ア ク テ ィ ブ 状 態 の 後 、シ ョ ー モ ー ド が 有 効 に な り ま す

3. スレ ーブユ ニット の 設 定：

3.1. MENU を押し MASL（全スレーブユニットで同じ動作を使用）を選択 3.2. ENTER を押す

3.3. 次に UP および DOWN を 使 用して SLAV を選択

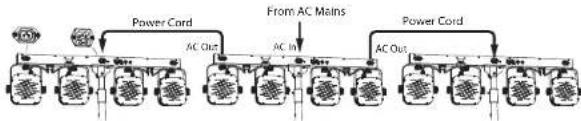

MASTERSLAVESLAVE AC 電源接続 本照明機器はインライン ヒューズホルダー付きソケットの IEC AC 電源入力を使用。

電源接続をおこなう際、必ず AC 電 源はすべてオフにしてください 。 全ユ ニットの 合 計 電 流 が 、AC 電 源サプライのキャパシティを超えないようにしてください 。 調光器と併用しないでください。 AC 電源サプライは接地の必要があり、照明ユニットへの電源接続は必ず 3 ピン式電源コードを 使 用

インラインヒューズのチェックおよび 交 換 は 、電源接 続を外した状態でおこなってください 。

本 機 器 は 次 の 方 法 で 制 御 しま す：

機器を DMX コントローラー無しに、単体で使用可能

1. AUTO メニューより、 Auto モードを選択

2. PROG メニューより、16 の自動プログラムドショーから選 択

3. SOUN メニューより、内蔵ショーのサウンドアクティベーションを選択

4. MANU メニューより、カスタマイズカラーとストロボ周波 数 を 選 択

Power CordAC OutAC OutAC InPower Cord From AC Mains94 95Quick Start GuideSTAGE TRI LED BUNDLE ST1 IR リ モ ー ト コ ン ト ロ ー ル（ オ プ シ ョ ン ） リモートコントロールをご使用の場合、装置とリモートコントロールの間に、遮るものがないようにしてください。 リモ ートコントロール の 有 効 範 囲 は 10 メートルで す。 Button Function ON/OFF 押すとユニットの電源がオンになり、再度押すとオ AUTO AUTO（オート）モードを有効にする. PRG ショーモードを有効にする。± を 使 用して、 Pr00-24 の 中 か らプ リセ ットプ ロ グ ラム を 選 択 SOUND サウンドコントロールをオン／オフする。オンの 際、± を押して S001-S100 の間で感度を調節 SPEED AUTO（ オ ー ト ）お よ び PRG（ プ ロ グ ラ ム ）が オ ン の 際 に、スピード設定を有効にする。± を 使 用してスピ ードを SP01 〜 SP99* の間で調節。 STROBE ストロボを有効化する。± を 使 用 し て 、ス ピ ー ド を FS00 〜 FS99* の間で調節。

押して 現 在の 値 を増 大 。‑ を 押して減 少。 DIMMING

調光器は、AUTO モード、PRG モ ード、SOUND モード、

押 し て 現 在 の 値 を 、最 小 の 0 まで減少。+を押して

W, A, R, G, B 調光モードの色を選択します（白、琥珀、赤、 緑 、青 ）。注 ： A と W はプリセットカラーマクロに リンクされており、UV は機能していませんこのユ

1 to 9 プリセットカラー を 選 択 Notes *± を押すと、それぞれ 1 段階ずつ増加／減衰しま すが、長押しした場合は値の変更速度が早くな リモ ートコントロール の電 池

1. 電池のプラス側（+）が下図の向きになるように装填してください。

2. 矢 印の向きはプラスティックロックです。

警告: バッテリーを体内に入れないでください。化学火傷注意 本製品にはコイン型／ボタン型電池が含まれます。コイン型／ボタン型電池を飲み込んだり、体内に入 ってしまった場合、2 時間以内に重度で致命的な内部火傷を負い、死に至る危険性があります。 未使用または使用済みの電池は、子どもの手の届かないところに保管してください。バッテリー収納部がきちん と閉まらない場合は製品の使用を停止し、子どもの手の届かないところに置いてください。バッテリーを飲み込 んでしまったり、バッテリーが体内に入ってしまった場合、ただちに病院で診察を受けてください。 DMX コントロール DMX コントローラーを使用して機器を制御するには 、ADDRESS（ ア ド レ ス ）メ ニ ュ ー を 使 用 し て 各

機器の DMX のアドレスコードを 設 定し（アドレスコードの 範 囲 は 1-512）、機 器 が DMX 信号を受信でき

るようにしま す。DMX オペレーションは 1, 2, 3, 5, 8 または 16 チャンネ ルで す。

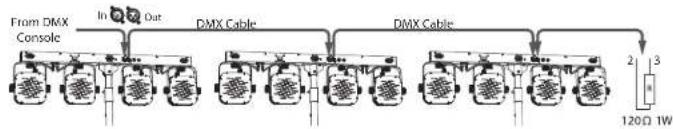

1. DMX コントローラーの出力ポートを第一 の機 器の DMX 入力ポートと接続し、DMX 出力ポートと第

二の機器の DMX 入力ポートを接続し、という要領で、全てのユニットを接続します。

2. 各機器の ADDR メニューで、お使いの DMX コントローラーとマッチするアドレスコードを入 力し

3. CHAN メニューで、ご使 用のコントローラーや用途に応じて、1, 2, 3, 5, 8 または 16 チ ャンネル のいず

4. DMX コントローラーによる機器の制御が可能な状態になりました。

DMX 接 続はターミナルが必要 (ループ 接 続 ) 設置作業中、信号ラインの距離が長くなる場合、または、たとえばダンスホールなど騒音の 多い環境の場合、DMX ターミナル（ループ接続）の使用が推奨です。電気ノイズによるデジ タル制御信号への干渉を低減できます。 DMX ターミネーターはピン 2 および3が 120 Ω 抵抗器に接続された、シンプルな XLR コネクタ ーです。下図の要領で、ターミネーターを最後の機器の XLR 出 力ポートに接 続します。 DMX Cable From DMX Console Out

296 97Quick Start GuideSTAGE TRI LED BUNDLE ST1 フットコントロ ーラー 付属のフットコントローラーは機器の制御に使用します。付属の 5 ピン式ケーブル（長さ 5 メートル ）で、フットコントローラーと T 型バーのコネクターとを接続します。 注意：マスター／スレーブ操作では、必要なフットコントローラーは 1 つ だ け で す 。マ ス タ ーユ ニットに 接 続 す れ ば 、その 他 の ユ ニットは 追 随 しま す。 Button Function

SOUND ACTIVE サウンド有効モードをオン／オ

FREEZE ショーを一旦停止または再開

BLACKOUT LEDをオン／オフします。

4 x LED 7 x 3W 3 合 1

の選択: ユニットをパワーソケ ットに接続する前に、各モデ ルに対応した正しい主電源を 使用していることを確認して ください。ユ ニットによって は、230 V と 120 V の 2 つの違 うポジションを切り替えて使 う、ヒューズの格納部を備え ているものがあります。正し くない値のヒューズは、絶対 に適切な値のヒューズに交換 されている必要がありま す。

2. 故障: Music Tribe ディーラ

ーがお客様のお近くにないと きは、musictribe.com の “Support” 内に列記されている、お客 様の国の Music Tribe ディスト リビューターにコンタクトす ることができます。お 客様 の国がリストにない場合は、 同じ musictribe.com の “Support” 内にある “OnlineSupport” でお客 様の問題が処理できないか、 チェックしてみてください。 あるいは、商品を返送する前 に、musictribe.com で、オンラ インの保証請求を要請してく

電源コードを接続する前に、 本製品に適切な電圧を使用し ていることをご確認くださ い。不具合が発生したヒュー ズは必ず電圧および電流、種 類が同じヒューズに交換する

• • 摂取の危険性: この製品にはボタン電池 またはコイン電池が含まれています。

• • 死または摂取すると重傷を負う可能性が

• • ボタン電池やコイン電池を飲み込むと、わずか 2 時 間で内部化学火傷を引き起こす 可 能 性 が ありま す。

• • 保つ新品および 使 用済みの電池はお子様の手の届 かないところに保 管してください 。

• • 直ちに医師の診察を受けてくださいバッテリーが 飲み込まれたり、身体の一部に挿入された疑いがあ

–– 使 用 済 み の 電 池 を 取 り 外 し 、直 ち に リ サ イク ル ま た は 地 域 の 規 制 に 従 っ て 廃 棄 し 、子 供 の 手 の 届 か ない場所に保管してください。電池を家庭ごみと して廃 棄したり、焼 却したりしないでください 。 –– 使用済みの電池でも重大な傷害や死亡を引き起 こす 可能 性 が ありま す。 –– 治療情報については、地元の毒物管理センターに 連 絡してください 。 –– 電池の種類: CR 2025 –– 電圧: 3 V –– 充電できない電池を充電しないでください。 –– 強制放電、再充電、分解、指定温度以上の加熱、 または焼却しないでください。これにより、通気、 漏れ、または爆発による化学火傷などの傷害が発 生する可能性 があります。 –– 電 池 を 正 し い 極 性（ +および-）に 従 っ て 正 し く 取 り 付 け てください 。 –– 長期間使用しない機器から電池を取り外し、直ち にリサイクルまたは地域の規制に従って廃棄して

–– バッテリーコンパートメントを完全に確 保してく ださい。バッテリーコンパートメントがしっかり 閉まらない場合は、製品の使用を中止し、電池を 取 り 外 し 、子 供 の 手 の 届 か な い 場 所 に 保 管 し て く

–– 古い電池と新しい電池、異なるブランドや種類の 電池（アルカリ電池、炭亜鉛電池、または充電可 能 な 電 池 な ど ）を 混 ぜ な い で く だ さ い (複数の電

–– 誤った種類の電池と交換することは安全装置を無 効にする可能性 があります。同じまたは同等の種 類 の 電 池 と交 換 してくだ さい 。 –– 誤った種類の電池と交換すると、火災や爆発の危

–– 電池を火や熱いオーブンに廃棄したり、機械的に 破壊または切断したりすると、爆発を引き起こす 可 能 性 が ありま す。 –– 電池を非常に高温の環境に放置すると、爆発や可 燃性液体またはガスの漏れの原因になる可能性

–– 非常に低い気圧にさらされた電池は、爆発や可 燃性液体またはガスの漏れの原因になる可能性

–– 電池の廃棄に関する環境面に注意を払う必要が

–– 電池（バッテリーパックまたは取り付けられた電 池）は、直射日光、火、または類似の過度の熱にさ らされ ないようにしてください 。 (CN) 警告
