使用説明書 ST123HDA StarTech.com

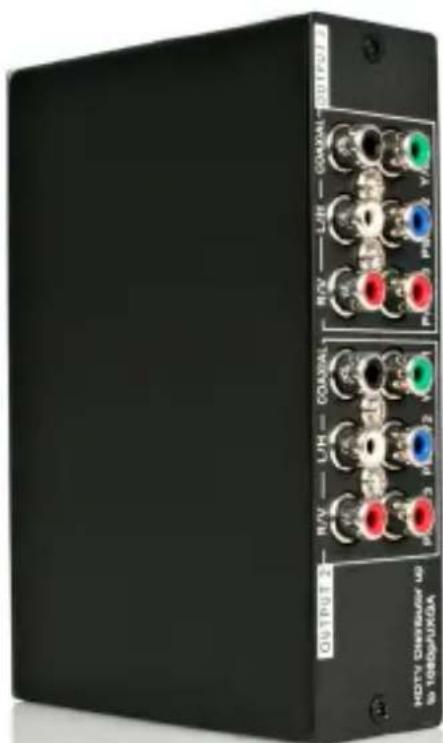

3ポート コンポーネント ビデオスプリッタ (デジタルオーディオ付き)

ST123HDA

*実際の製品は写真と異なる場合があります

最新の情報は www.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

特徵 1

付属品....1

動作環境....1

インストール手順……2

A/V機器を分配増幅器に接続する....2

分配増幅器をディスプレイに接続する 3

A/V機器を分配増幅器に接続する....3

分配増幅器をディスプレイに接続する 4

分配増幅器をディスプレイに接続する 5

技術サポート 6

保証に関する情報……6

はじめに

StarTech.comのオーディオ付きコンポーネントビデオ分配増幅器をご購入いただきありがとうございます。本製品はあらゆるアナログビデオエンタテイメント配信システムに最適な分配増幅器で、標準解像度ビデオ、高解像度ビデオ、デジタル/アナログオーディオを複数のディスプレイに送信します。

特徵

• 3台の別々のコンポジットビデオソース信号を最大9台のディスプレイ（ビデオソース1台につき3台）に分配可能
• 標準解像度/高解像度ディスプレイに対応
• 最大解像度1080pに対応
• 頑丈なメタル構造

付属品

• オーディオ付き分配増幅器（1）
• ユーザマニュアル (1)
• 電源アダプタ (1)

動作環境

• コンポジット/コンポーネント ビデオソース
• コンポジット/コンポーネント互換ディスプレイ

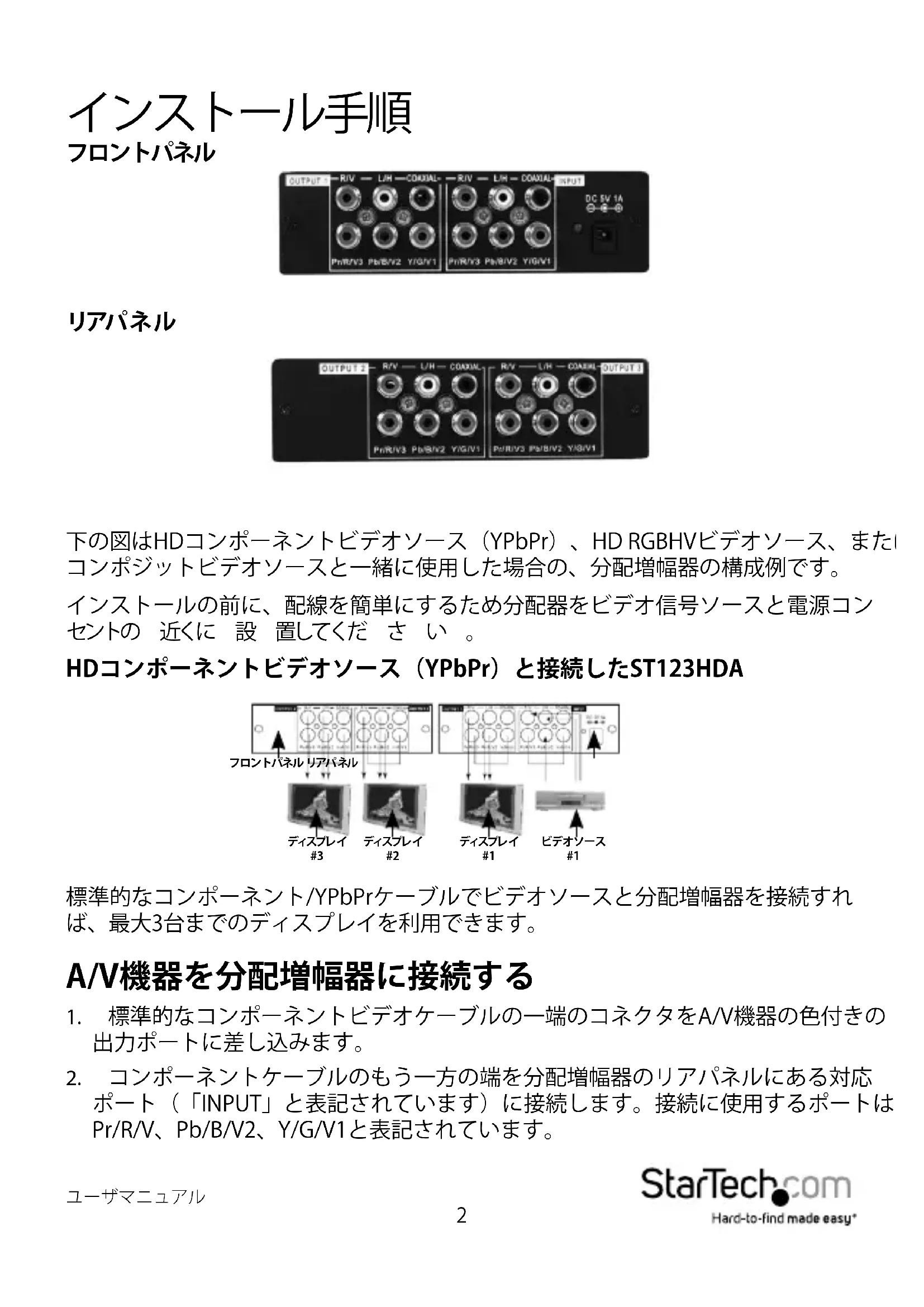

インストール手順

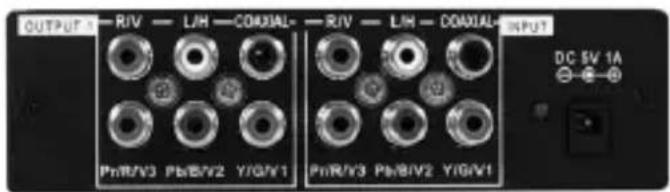

フロントパネル

OUTPUT R/V — L/H — COUXIAL— R/V — L/H — COUXIAL— INPUT PnR/Y3 Pb/B/V2 Y/G/V1 PnR/Y3 Pb/B/V2 Y/G/V1 DC 5V 1A

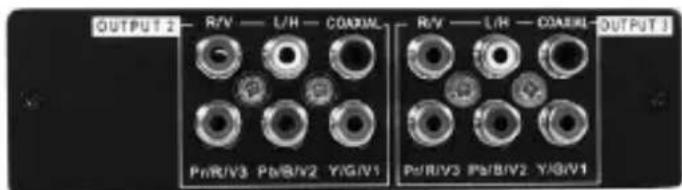

リアパネル

OUTPUT 2 — R/V — L/H — COA/UL PnR/V3 Pb/B/V2 Y/G/V1 PnR/V3 Pb/B/V2 Y/G/V1 OUTPUT 3

下の図はHDコンポーネントビデオソース（YPbPr）、HD RGBHVビデオソース、またコンポジットビデオソースと一緒に使用した場合の、分配増幅器の構成例です。

インストールの前に、配線を簡単にするため分配器をビデオ信号ソースと電源コンセントの近くに設置してください。

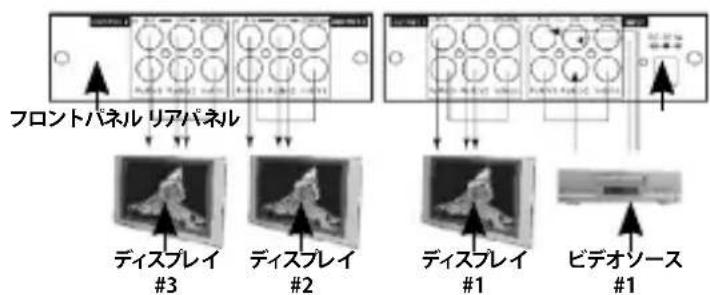

HDコンポーネントビデオソース（YPbPr）と接続したST123HDA

フロントパネル リアパネル ディスプレイ #3 ディスプレイ #2 ディスプレイ #1 ビデオソース #1

標準的なコンポーネント/YPbPrケーブルでビデオソースと分配増幅器を接続すれば、最大3台までのディスプレイを利用できます。

A/V機器を分配増幅器に接続する

1. 標準的なコンポーネントビデオケーブルの一端のコネクタをA/V機器の色付きの出力ポートに差し込みます。

2. コンポーネントケーブルのもう一方の端を分配増幅器のリアパネルにある対応ポート（「INPUT」と表記されています）に接続します。接続に使用するポートはPr/R/V、Pb/B/V2、Y/G/V1と表記されています。

3. 標準的なRCAオーディオケーブルの一端のコネクタをオーディオ/ビデオソースのオーディオポートに差し込みます。

4. RCAオーディオケーブルのもう一方の端を分配増幅器のリアパネルにある入力オーディオポートに、接、続します。

分配増幅器をディスプレイに接続する

1. 標準的なコンポーネントビデオケーブルの一端のコネクタを分配増幅器の色付きの出力ポートに差し込みます。接続に使用するポートはPr/R/V、Pb/B/V2、Y/G/V1と表記されています。

2. コンポーネントケーブルのもう一方の端をディスプレイの対応ポートに接続します。色分けルールに従って、各コンポーネント信号間を確実に直接接続してください。

3. 標準的なRCAオーディオケーブルの一端のコネクタを分配増幅器の出力オーディオポートに差し込みます。ポートにはオーディオチャンネルの左右を表すR/VとL/Hが表記されています。

4. RCAオーディオケーブルのもう一方の端をディスプレイの入力ポートに接続します。ポートの位置に関する詳細は、ディスプレイ購入時に同梱されていた取扱説明書をご覧ください。

HOTI Generator #3 ディスプレイ #2 ディスプレイ #1 ビデオソース

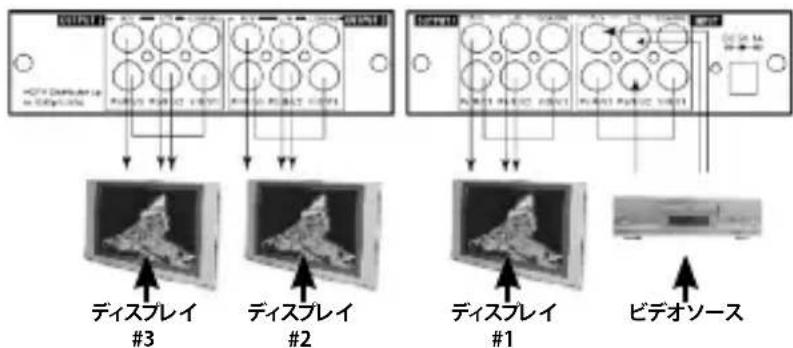

HD RGBHVビデオソースと接続したST123HDA

標準的なRGBHVケーブルでビデオソースと分配増幅器を接続すれば、最大3台までのディスプレイを利用できます。

A/V機器を分配増幅器に接続する

1. 標準的なRGBHVビデオケーブルの一端のコネクタをA/V機器の色付きの出力ポートに差し込みます。

2. コンポーネントケーブルのもう一方の端を分配増幅器のリアパネルにある対応ポート（「INPUT」と表記されています）に接続します。接続に使用するポートはPr/R/V、Pb/B/V2、Y/G/V1と表記されています。

3. （オプション）標準的なデジタル同軸オーディオケーブルの一端をオーディオ/ビラオソースのデジタル同軸出力ポートに差し込みます。

4. デジタル同軸オーディオケーブルのもう一方の端を分配増幅器のリアパネルにある入力オーディオポート（「COAXIAL」と表記されています）に接続します。

分配増幅器をディスプレイに接続する

1. 標準的なコンポーネントビデオケーブルの一端のコネクタを分配増幅器の色付きの出力ポートに差し込みます。接続に使用するポートはPr/R/V、Pb/B/V2、Y/G/V1と表記されています。
2. コンポーネントケーブルのもう一方の端をディスプレイの対応ポートに接続します。色分けルールに従って、各コンポーネント信号間を確実に直接接続してください。
3. （オプション）デジタル同軸オーディオケーブルの端を分配増幅器の出力オーディオポート（「COAXIAL」と表記されています）に接続します。
4. デジタル同軸オーディオケーブルのもう一方の端をディスプレイの対応する入力ポートに接続します。

HD RGBHVビデオソースと接続したST123HDA

標準的なRGBHVケーブルでビデオソースと分配増幅器を接続すれば、最大3台までのディスプレイを利用できます。

A/V機器を分配増幅器に接続する

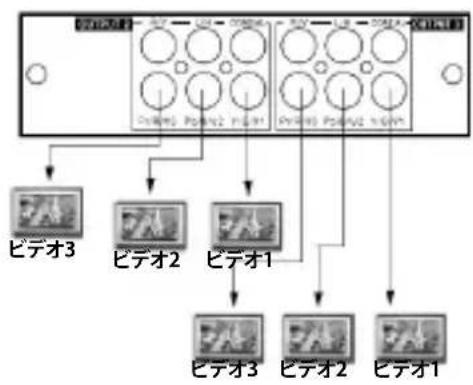

1. 標準的なコンポジットビデオケーブルの一端のコネクタをA/V機器の適切な出力ポートに差し込みます。接続に使用するポートの位置に関する詳細は、ディスプレイ購入時に同梱されていた取扱説明書をご覧ください。

2. コンポジットケーブルのもう一方の端を分配増幅器のリアパネルにある対応ポート（「INPUT」と表記されています）に接続します。接続に使用するポートはPr/R/V1、Pb/B/V2、Y/G/V1と表記されています。以下の事項にご注意ください:コンポジットビデオケーブル1本を3つの各入力ポートに差し込めば、最大3台のビデオソース機器を使用できます。V1入力ポートの信号はV1と表記されている出力ポートに信号を送信します。同様に、V2入力ポートの信号はV2と表記されている出力ポートへ、V3入力ポートの信号はV3と表記されている出力ポートへ信号を送信します。

分配増幅器をディスプレイに接続する

1. 標準的なコンポジットビデオケーブルの一端のコネクタを分配増幅器の色付きの出力ポートに差し込みます。ご注意ください：送信されるビデオ信号は宛先ポートと直接対応しています。たとえば、入力V1に接続されている信号は出力V1に送信されます。
2. 手順1で使用したコンポジットビデオケーブルのもう一方の端をビデオポート番号に従ってディスプレイに接続します。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください。

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代入件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
