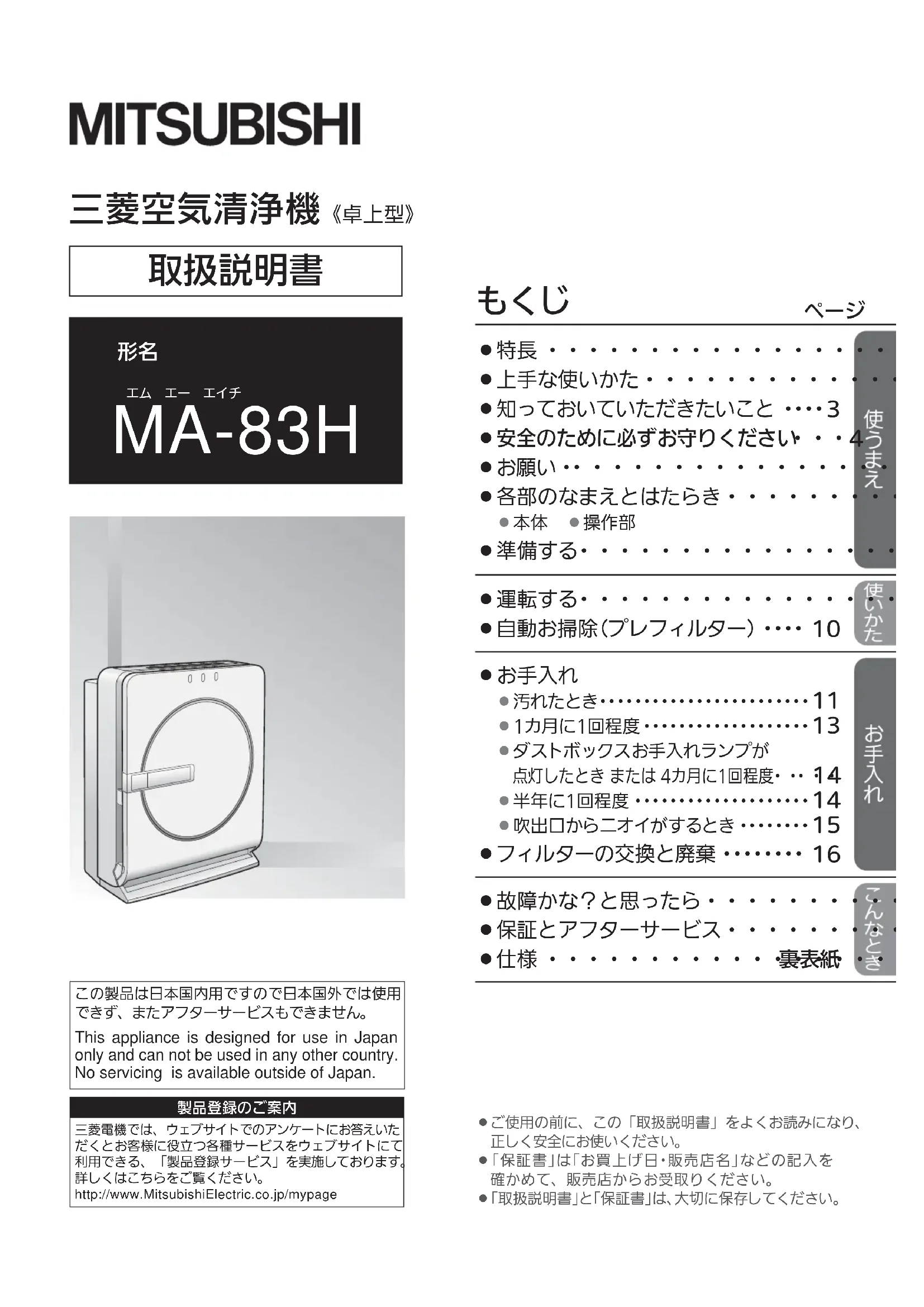

使用説明書 MA83HW MITSUBISHI

ZT946Z094H01消費電力運転音※2適用床面積（目安）※3形名待機時消費電力※1電源質量寸法

※1待機時消費電力とは、電源プラグを差込み、運転「切」のときの消費電力です。 ※2運転音は、本体周囲1mで測定した平均値です。 ※3適用床面積の数値はJEM1467に基づく値です。 三菱 空気清浄機 MAー83Hターボ強静音ターボ強静音急速中急速中風量ターボ強静音 MA-83H AC100V 50−60Hz72W20W10W6W5W51dB41dB31dB25dB17dB1.8m 高さ547mm×幅425mm×奥行238mm 9.5kg 38畳まで（63m 2）1W8.3m3/分5.1m3/分3.4m3/分2.5m3/分1.7m3/分急速中

〒369-1295 埼玉県深谷市小前田1728−1 後日のために記録しておくと便利です。

★長年ご使用の空気清浄機の点検を! 空気清浄機の補修用性能部品の保有期間は、 製造打切り後6年です。

󱾀スイッチ「入」にしても運転しないときがある。 󱾀本体・電源コード・プラグが異常に熱い。 󱾀運転中異常な音や振動がする。

󱾀運転音が異常に大きくなる。 󱾀取付ネジが腐食、ゆるんでいる。 󱾀漏電ブレーカーがひんぱんに落ちる。 󱾀その他の異常や故障がある。 故障や事故防止のため、運転 スイッチ「切」にし、コンセント から電源プラグを抜き、必ず 販売店にご連絡ください。 点検、修理に要する費用など は販売店にご相談ください。

󱾀ご使用の前に、この「取扱説明書」をよくお読みになり、正しく安全にお使いください。 󱾀「保証書」は「お買上げ日・販売店名」などの記入を 確かめて、販売店からお受取りください。 󱾀「取扱説明書」と「保証書」は、大切に保存してください。 この製品は日本国内用ですので日本国外では使用できず、またアフターサービスもできません。This appliance is designed for use in Japan only and can not be used in any other country.No servicing is available outside of Japan.三菱電機では、ウェブサイトでのアンケートにお答えいただくとお客様に役立つ各種サービスをウェブサイトにて利用できる、「製品登録サービス」を実施しております。詳しくはこちらをご覧ください。http://www.MitsubishiElectric.co.jp/mypage製品登録のご案内

󱾀特長 ・・・・・・・・・・・・・・・・・・・・・・・・・・・2 󱾀上手な使いかた・・・・・・・・・・・・・・・・・・2 󱾀知っておいていただきたいこと ・・・・3

安全のために必ずお守りください ・・・4 󱾀お願い・・・・・・・・・・・・・・・・・・・・・・・・・・5 󱾀各部のなまえとはたらき・・・・・・・・・・6

󱾀準備する・・・・・・・・・・・・・・・・・・・・・・・・8 󱾀運転する・・・・・・・・・・・・・・・・・・・・・・・・9 󱾀自動お掃除（プレフィルター）・・・・ 10 󱾀故障かな？と思ったら・・・・・・・・・・・17 󱾀保証とアフターサービス・・・・・・・・・19 󱾀仕様 ・・・・・・・・・・・・・・・・・・・・・・

󱾀汚れたとき・・・・・・・・・・・・・・・・・・・・・・・・11 󱾀1カ月に1回程度・・・・・・・・・・・・・・・・・・・13 󱾀ダストボックスお手入れランプが

点灯したときまたは4カ月に1回程度・・・・・

󱾀半年に1回程度・・・・・・・・・・・・・・・・・・・・14 󱾀吹出口からニオイがするとき・・・・・・・・15 󱾀フィルターの交換と廃棄・・・・・・・・ 16使うま え この空気清浄機は卓上型です。壁掛けでは使用できません。󱾀周囲をあけて設置する󱾀空気の循環の良い場所に設置する 󱾀設置するときは、次のことに注意してください運転スイッチを「切」にして電源プラグを抜き、取っ手を持って移動してください。吸込口・吹出口をふさがない、物を置かない →空気清浄機能が低下します。 花粉やホコリを強力集塵 こんなときには、この運転がおすすめ！

空気吸込口・吹出口・花粉/ダストセンサー・ニ オ イ セ ン サ ー は 、右図の位置にあります。次の点についてご注意ください。花粉/ダスト ニオイセンサー（本体内部）吹出

ニオイセンサーをふさがない →ニオイを検知できなくなります。花粉/ダストセンサーをふさがない →汚れを検知できなくなります。ニコチン等の粒子状成分や、アンモニア・アセトアルデヒド等のタバコ煙中のニオイ成分は除去できますが、タバコ煙に含まれる有害物質のCO（一酸化炭素）は除去できませんので、ときどき換気をしてください。 タバコの煙はすべて取れるの？ 就寝中や赤ちゃんのいるお部屋にタバコを吸うときや、お掃除・ふとんの上げ下ろしをするときに ストーブなどの熱いものに近づけたり、

テレビやコードレス電話機、エアコン、 パソコン、蛍光灯照明器具などから1ｍ

直射日光の当たる場所では使用しない故障や変形・変色の原因になります。変 形・変 色 の 原 因 になります。他の機器への電波障害の原因になります。運転したまま本体を移動したり、傾けたりすると、送風ファンから音がする場合があります。60cm以上 20cm

20cm以上水平でない場所や、不安定な場所（じゅうたんや畳の上など）に置くと、振動する場合があります。タバコの煙に 高い位置へ設置花粉・ホコリに 低い位置へ設置エアコンと向かい合わせに置くと、サーキュレーション効果が高くなります。

標準的な自動運転です。汚れの量やニオイの量によって、自動的に風量を切換えます。ターボ自動

最大風量で初期運転します。初期運転後は汚れやニオイの量によって、強力に自動運転します。

花粉/ダストセンサーの感度をあげ、わずかな花粉・ホコリに反応し、自動的に風量を切換えます。

静 音・中・強・急 速・ターボ ずっと動かしていたいとき 一定風量で連続運転します。「ターボ」の場合、最大風量で連続運転します。

󱾀ナノテクプラチナ触媒    ＋洗える特殊活性炭 HEPAフィルターに多量のホコリがつくと、性能が著しく低下することがあります。 お手入れしないと、どうなるの？ ニオイは、ナノテクプラチナ触媒＋洗える特殊活性炭でしっかり脱臭。活性炭は、つけおき洗いをすることで脱臭能力低下を抑えます。最大8.3ｍ /分で、花粉やホコリを一気に吸引します。

P16 󱾀除菌HEPAフィルター 効率99.97％の除菌HEPAフィルターを搭載。集めた花粉や小さいホコリもしっかりキャッチ。約8年 の長寿命で経済的です。 󱾀「PM2.5」への対応

※JEM1467で定められた基準による測定値。1日タバコ6本を吸った場合。ただし、除菌HEPAフィルターの寿命はご使用状況により異なります。換気等による屋外からの新たな粒子の侵入は考慮しておりません。󱾀PM2.5とは2.5μm以下の微小粒子状物質の総称です。󱾀この空気清浄機では0.1μm未満の微小粒子状物質については、除去の 確認ができていません。また、空気中の有害物質のすべてを除去できる ものではありません。

（約8畳）の密閉空間での効果であり、実使用空間での結果ではありません ※〈試験方法〉日本電機工業会自主基準（HD-128） 〈判定基準〉0.1〜2.5μmの微小粒子状物質を32m （約8畳）の密閉空間で99%除去する時間が90分以内であること。（32m （約8畳）の試験空間に換算した値です） プレフィルター自動清掃機能を搭載。ホコリ詰まりによる性能低下を抑えます。プレフィルターのホコリをダストボックスに集めます。

の試験空間での11分後の浮遊ウイルスへの効果であり、実使用空間での実証結果ではありません

MA-83H形、手動（ターボ）モード（8.3m

/分）〈試験機関〉国立病院機構 仙台医療センター ウイルスセンター〈試験方法〉25m の試験空間で日本電機工業会自主基準（HD-124）の性能評価試験にて実施〈試験対象〉浮遊した１種類のウイルス〈試験結果〉11分で99％抑制 2 3使うま え ■誤った取扱いをした場合に生じる危険とその程度を、次の区分で説明しています。■本文中や本体に使われている図記号の意味は、次のとおりです。電源プラグ

指示を守る誤った取扱いをしたときに、死亡や重傷に結びつく可能性のあるもの。誤った取扱いをしたときに、軽 傷 ま た は 家 屋・家 財 な どの損害に結びつくもの。

感電・ショート・発 火 の原因になります。 電源コードを傷つけない

また、濡れた手で電源プラグを抜き差ししない感電・けがの原因になります。破損して火 災・感 電 の 原 因 になります。（ペットのかみつきにも注意してください） AC100Vのコンセントを使用する 100V以外で使用すると、感電・ショート・発火の原因になります。

ホコリがたまると湿気などで絶縁不良となり、火災の原因になります。無理に曲げたり、引っ張ったり、ねじったり、束ねたり、上に物を載せたり、はさみ込んだり、加工したりしない。AC100V

感 電・引 火・ひ び 割 れ の 原 因 になります。

はずしたまま運転しない 内部にホコリが入りやすくなり、火 災・感 電 の 原 因 になります。

感電・けがの原因になります。 燃焼器具と併用する場合は、

一酸化炭素は除去できませんので、換気しないと一酸化炭素中毒をおこす原因になります。 長期間使用しないときは

絶縁が劣化して漏電火災・感電の原因になります。 水のかかるおそれのある場所や、 浴室など湿気の多い場所には

感電の原因になります。万一水などがかかった場合は運転を中止し、電源プラグを抜いてお買上げの販売店または「三菱電機 修理窓口」へご連絡くだ

ひび割れして、感電の原因になります。発火の原因になります。 この空気清浄機は家庭用です。業務用には使用しないでください。 感電やショートして発火することがあります

電源プラグを抜くときは、コードを 持たずに電源プラグを持って

内部にホコリが入りやすくなり、火 災・感 電 の 原 因 になります。

安全のために必ずお守りください 安全のために必ずお守りください 火 災・感 電 の 原 因 になります。修理はお買上げの販売店または「三菱電機修理窓口」へご連絡ください。

吸込口や吹出口をふさがない故障の原因になります。故障の原因になります。吸込パネル・プレフィルターユニット・HEPAフィルター・活性炭フィルター・ナノテクプラチナ触媒をはずしたまま使用しない故障の原因になります。花粉/ダストセンサーに指や異物を 換気扇やレンジフードのかわりに使用しない（換気の機能はありません）フィルターの寿命が短くなったり、変 形・変 色・故 障の原因になります。故障の原因になります。本体を倒した状態で使用しない 異常・故障時には、直ちに使用を

火 災・感 電・け が の 原 因 になります。すぐにスイッチを切り、電源プラグを抜いてから、販売店にご連絡ください。 スイッチ「入」にしても運転しないときがある 󱾀 本 体・電 源 コ ー ド・プラグが異常に熱い。󱾀運転中異常な音や振動がする。󱾀コゲ臭い。󱾀運転音が異常に大きくなる。󱾀取付ネジが腐食、ゆるんでいる。󱾀漏電ブレーカーがひんぱんに落ちる。󱾀その他の異常や故障がある。 P19 P19

■お使いになる人や他の人への危害、財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。 4 5使うま え プレフィルターユニット

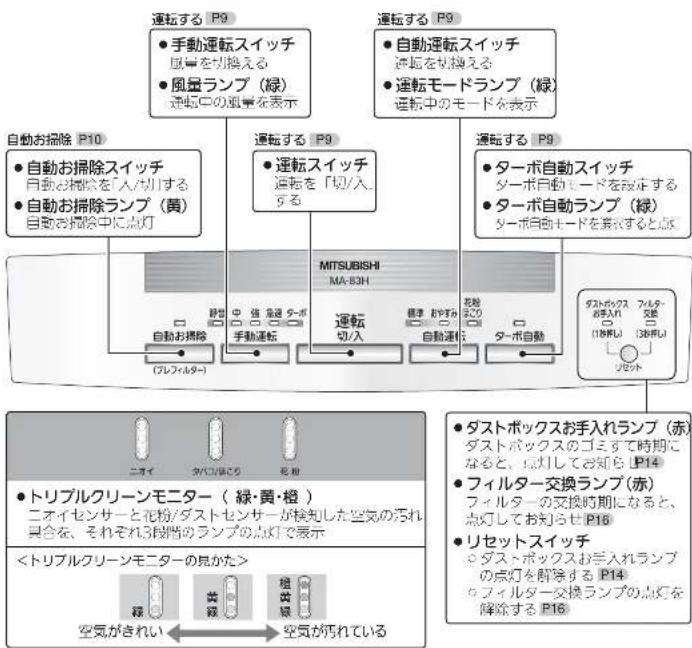

タバコの煙・ホコリ・花粉等の空気の汚れを検知します。 タバコのニオイ等を検知します。

ニオイセンサー半導体式のセンサーで、ニオイ成分等のガスを検知しています。エアコンや扇風機等の風・無臭のガス・香 水にも反応します。花粉/ダストセンサー光学式のセンサーで粒子の数を検知しています。粒子の大きさによって、モニターの表示が「タバコ/ほこり」「花粉」に分かれます。 󱾀トリプルクリーンモニター（ 緑・黄・橙 ）  ニオイセンサーと花粉/ダストセンサーが検知した空気の汚れ 具合を、それぞれ3段階のランプの点灯で表示ニオイモニタータバコのニオイ等による空気の汚れ具合を、ニオイセンサーが検知して表示タバコ/ほこりモニタータバコの煙などの、小さな粒子による空気の汚れ具合を、花粉/ダストセンサーが検知して表示花粉モニター花粉・ダニの死がいなどの大きな粒子による空気の汚れ具合を、花粉/ダストセンサーが検知して表示

ダストボックスお手入れランプ（赤）  ダストボックスのゴミすて時期に なると、点灯してお知らせ 󱾀フィルター交換ランプ（赤）  フィルターの交換時期になると、 点灯してお知らせ

 󱽾ダストボックスお手入れランプ   の点灯を解除する 󱽾フィルター交換ランプの点灯を  解除する

フィルターの使用開始日をご記入ください。 交換時期のめやすになります。自動お掃除運転する 運転する

󱾀運転モードランプ（緑）  運転中のモードを表示運転する

各部のなまえとはたらき 各部のなまえとはたらき

ダストボックスユニット 自動的にプレフィルターをお掃除し、ダストボックスにホコリを集めます。おそうじメカのしくみ空気がきれい

HEPAフィルター （HEPAフィルター）

HEPAフィルターってなに？ ＜HighEfficiencyParticulateAirfilter＞ 粒子径が0.3 （マイクロメートル）の粒子を 99.97％以上捕集できる高性能なフィルターです

ナノテクプラチナ触媒ってなに？ ナノサイズの無数の細孔を持つ触媒に化学反応を高める白金（プラチナ）を配合したもので す。気づきにくい生活複合臭の原因となるさま ざまなニオイ分子を元から吸着・分解します。

ターボ自動モードを設定する 󱾀ターボ自動ランプ（緑）

自動お掃除を「入/切」する 󱾀自動お掃除ランプ（黄）

自動お掃除中に点灯＜トリプルクリーンモニターの見かた＞主に1 以下の粒子 主に1 以上の粒子

ホコリ、肺に有害なチリ タバコ/ほこりモニター花粉モニター ＜汚れの粒子の大きさ＞

＜ ※ 1：除 菌 に つ い て ＞部 品 名 試験機関名 除菌の方法除菌の処理を行なっている対象部分の名称 JISL1902菌液吸収法除菌HEPAフィルター一般財団法人カケンテストセンター99％以上 フィルター繊維に除菌成分を添着フィルター繊維 P13 P16 P10 P16

P10 P9 P9P9 P9 P14 P16 P14 P16

󱾀押すごとに風量が 切換わり、選んだ 風量ランプが点灯 します。󱾀押すごとに運転 モードが切換わり、 選んだ運転モード が点灯します。

吸込パネルを本体に取付ける 活性炭フィルターをビニール袋から取出してセットしなおしてください。本体下側の左右2カ所に検知スイッチがあります。吸込パネルの下側（左右両側）を確実にセットしないと、電源が入りません。左右のツマミをまわして、はずす

吸込パネルの下部のレバーを押しながら、手前に引いてはずす①プレフィルターユニット②HEPAフィルター 活性炭フィルター②HEPAフィルター③プレフィルターユニット取付け方向を確認して、奥まで押し込む奥まで押し込む（表裏はありません）下部のツメ（2カ所）を本体の穴（2カ所）に差込んでから、左右のツマミをロックする吸込パネルを、本体の両端と合わせて上部のツメ（2カ所）にかけ、下側をしっかり押込む活性炭の分布がばらついていたり、ビニール袋に活性炭の黒い粉がついていることがありますが、性能などに影響はありません。

ダストボックスユニットのツメ 󱾀押すごとに運転の「入/切」を くり返す󱾀運転モードランプ点灯󱾀トリプルクリーンモニター点灯 運転スイッチを押しても運転しないときは、フィルター類が確実にセットされていない（検知スイッチが働いていない）場合があります。フィルター類をセットしなおしてください。 󱾀運転「入」にした直後（数分間）は、ニオイセン サーが準備運転中のため、反応が鈍くなって

運転「切」にしたり、電源プラグを抜差ししても、運転モードを記憶しています。

電源プラグを差込み、「ピッ」と音がしてから運転スイッチを押してください。（運転スイッチを押しても運転しない場合は、再度押してください）標準的な自動運転です。自動的に風量を切換えます。風量を抑えて自動的に運転します。（操作部のランプ・モニターの光が少し暗くなります）花粉/ダストセンサーの感度をあげ、わずかな花粉・ホコリにも反応して自動的に風量を切換えて運転します。少ない 多い 手動運転（風量5段階）・自動運転（標準・おやすみ・花粉ガード）・ターボ自動から選べます。󱾀押すと、ターボ自動ランプが点灯󱾀もう一度押すと、元の運転モードに戻ります。■一定の風量で運転したい（手動運転）■自動で運転したい（自動運転）■自動で強力に運転したいまず最大風量で運転します。その後は汚れやニオイの量によって自動的に風量を切換えます。（「標準」「おやすみ」「花粉・ほこり」の自動運転よりも強力に運転します）

󱾀運転モードランプ消灯󱾀トリプルクリーンモニター消灯󱾀自動お掃除ランプが点灯し、 「自動お掃除」を行なってから、 運転終了（約1分20秒間）左側のツマミが、ダストボックスユニットのツメの上にかかっていることを確認してください 本体右側面のフィルター交換シールに、フィルター使用開始日を記入してください。上部のツメ（裏側2カ所）検知スイッチ

本体の穴（2カ所）この面を下方向に押しつけないでください。変形の原因になります。

8 9使いかたお手入れ本体内部のおそうじメカが、自動でプレフィルターをお掃除します。 自動お掃除（プレフィルター） 自動お掃除（プレフィルター） 性能を維持するために、定期的にお手入れしてください。 中性洗剤以外の洗剤・みがき粉・化学ぞうきん・ガソリン・ベンジン・シンナーなどは使用しないでください。本体を傷める原因になります。お手入れ時は運転を停止し、電源プラグを抜く感電・けがの原因になります。

汚れがひどいときは水ぶきするやわらかい布でからぶきする

おそうじメカのしくみおそうじチェック窓について󱾀自動お掃除が終わると、 元の運転モードで運転を再開󱾀自動お掃除ランプ消灯次の場合に、プレフィルターの自動お掃除を行ないます。ダストボックスお手入れランプ点灯中は、自動お掃除を行ないません。ダストボックスのゴミをすて、リセットしてください。󱾀ホコリは、ダストボックスにたまります。 「ダストボックスお手入れランプ」が点灯したら、たまったホコリをすててください。 ・ダストボックスお手入れランプはめやすです。 使用環境によって、ダストボックスにたまるホコリの量は異なります。 ホコリ等が多い場所で使うときは、こまめにダストボックスを確認し、ホコリをすててください。󱾀プレフィルターに付着したタバコのヤニ・微細な粉じんによる汚れは取れません。 汚れが気になる場合は、プレフィルターを水洗いしてください。󱾀おそうじブラシが汚れていると、プレフィルターについた汚れが取れにくくなります。 汚れている場合は、おそうじブラシをお手入れしてください。プレフィルターが回転してダストボックスを通過

フィルタープレフィルターについた汚れは、おそうじブラシで集め、かき取りプレートにたまる

󱾀自動お掃除ランプ点灯󱾀送風「弱」に切換わり、 自動お掃除開始󱾀自動お掃除が終わると、 運転終了󱾀自動お掃除ランプ消灯󱾀自動お掃除ランプ点灯󱾀送風「弱」に切換わり、 自動お掃除開始運転スイッチを「切」にして電源プラグを抜き、送風ファンが停止したことを確認してからお手入れください。 󱾀運転「切」にしたとき  →約1分20秒間のお掃除  （プレフィルター１回転）

 運転時間の積算が、一定の時間を超えたとき  「ターボ」運転では約24時間に1回、 「静音」運転では約192時間に1回 →約2分40秒間のお掃除（プレフィルター2回転）

 →約1分20秒間のお掃除  （プレフィルター１回転）「自動お掃除」を途中で止めたいときは「自動お掃除」スイッチを押すまたは、「ターボ自動スイッチ」「自動運転スイッチ」「手動運転スイッチ」を押すおそうじチェック窓おそうじメカの動き・ホコリのたまり具合は、「おそうじチェック窓」を開けて確認することができ

1カ月に1回程度 󱾀センサー部 （ニオイセンサー、花粉/ダストセンサー） 半年に1回程度 󱾀花粉/ダストセンサーのレンズ

󱾀HEPAフィルター・ プレフィルター・ ダストボックスユニット 4カ月に1回程度 ダストボックスお手入れ

かき取りプレートにたまったホコリが帯状につながり、ダストボックスに落ちない場合があります。プレフィルターのホコリが取れていれば正常です。 「自動お掃除」を途中で止めたいときは「自動お掃除」スイッチを押す

󱾀ナノテクプラチナ触媒・ 活性炭フィルター

（ニオイセンサー、花粉/ダストセンサー） 1カ月に1回程度

吸込パネルを本体に取付ける 掃除機のノズルでホコリを吸い取るニオイセンサー花粉/ダストセンサー本体右側面にあります。吸込パネルをはずしてダストボックスのゴミをすて  、プレフィルターユニットをはずす ①ネジをまわして、ダストボックス ユニットをはずす②ツマミ（4カ所）をまわして、 プレフィルターをはずす汚れがひどいときは、中性洗剤で洗ったあと、水洗いする ダストボックスユニットとプレフィルターをはずす HEPAフィルターを掃除する おそうじブラシを掃除する プレフィルターとダストボックスユニットを取付ける ダストボックスについたゴミを取り除き、ダストボックスユニットに取付ける プレフィルターユニット・吸込パネルを本体に取付ける①プレフィルターを 取付ける②ツマミ（4カ所）を ロックする③ダストボックスユニットのツメ（1カ所）を プレフィルターユニットの穴に差し込み、 スライドさせる④ネジをしめる HEPAフィルター・プレフィルター・ダストボックスユニット

汚れがひどいときは、中性洗剤で洗ったあと水洗いし、充分乾燥させる󱾀おそうじブラシをはずさないでください。󱾀中性洗剤以外は使わないでください。 おそうじブラシが破損する原因になります。かき取りプレートでケガをしないよう、注意してください。ダストボックスユニットが正しく取付けられていないと、吸込パネルが取付けられません また、異常音（カタカタ）がすることがあります

（4カ所）掃除機のブラシ付きノズルでホコリを

掃除機のブラシ付きノズルでホコリを吸い取る（ホコリが取りづらいときは、粘着テープ等で取ってください） プレフィルターを水洗いし、陰干しで充分乾燥させるブラシ等は使わないでください。プレフィルターが破損する原因になります。󱾀やわらかいスポンジ等で洗う󱾀汚れがひどいときは、中性洗剤で洗ったあと、水洗いするダストボックスユニット

（4カ所）ツメを差し込むスライドさせる P14

12 13お手入れナノテクプラチナ触媒の下側の取っ手に指をかけ、手前に引いてはずすナノテクプラチナ触媒の上側をかけてから、下側を押込む 花粉/ダストセンサーのレンズ 半年に1回程度

または4カ月に1回程度 吸込パネルを本体に取付ける 電源プラグを差込み、ダストボックスお手入れランプを解除する

ダストボックスを引出し、ゴミをすてる ダストボックスを取付ける 花粉/ダストセンサーのカバーをはずす 乾いた綿棒でレンズを掃除するカバーをスライドさせてはずす水・アルコール・洗剤等でふかないでください。故障の原因になります。 花粉/ダストセンサーのカバーを取付けるダストボックス ナノテクプラチナ触媒・活性炭フィルター 吹出口からニオイがするとき

吸込パネル・プレフィルターユニット・HEPAフィルターを

HEPAフィルター・プレフィルターユニット・吸込パネルを本体に取付ける ナノテクプラチナ触媒をはずす ナノテクプラチナ触媒を本体に取付ける ナノテクプラチナ触媒・活性炭フィルターをつけおき洗いする ナノテクプラチナ触媒・活性炭フィルターを乾燥させる󱾀ダストボックスお手入れランプ消灯（解除） 吸込パネルを取付けていないと、解除 できません。「ピッ」と音がしたら、リセットスイッチから指を離してください。そのまま押し続けると「ピピッ」と音がして、フィルターの交換時間もリセットされます

活性炭フィルターをはずす 活性炭フィルターを本体に取付ける水またはぬるま湯で、約1時間つけおき洗いしたあと、水洗いする水またはぬるま湯で、約1時間つけおき洗いしたあと、水洗いする󱾀ぬれたままでは使用しないでください。 吹出口から、水滴が吹出したり、ニオイがする場合があります。󱾀ナノテクプラチナ触媒・活性炭フィルターを取付けなくても、運転することはできますが、脱臭効果は弱まります。󱾀つけおき洗いをしても、活性炭フィルターの脱臭性能は完全には回復しません。交換時期がきたら、交換してください。風通しの良い場所で約6時間陰干しして、よく 乾燥させる（乾燥時間は、季 節・天 候 に よ っ て 異なります）ダストボックスの左右を押込む●ナノテクプラチナ触媒●活性炭フィルター洗剤は使用しないでください。また、こすらないでください。ナノテクプラチナ触媒・活性炭フィルターが破損する原因になります。しっかり取付けないと、ホコリがとれにくくなります。「ピッ」と音がするまで押す（約1秒）

󱾀HEPAフィルター・活性炭フィルターの寿命は、使用環境、使用状況により異なります。󱾀HEPAフィルターを交換するときは、活性炭フィルターを一緒に交換してください。󱾀HEPAフィルターは洗っても再使用できません。汚れたら、必ず新しいフィルターと交換してください 󱾀次の場合、HEPAフィルターや本体にニオイが付着することがあります。本体を掃除し、HEPAフィルターを交換してください。     ・大 量 の タ バ コ を 吸 う 場 合     ・室 内 に ニ オ イ が 多 い と き 交換時期がきたら、新しいフィルターと交換してください。 HEPAフィルター・活性炭フィルターの交換 󱾀フィルター交換ランプが点灯したとき 「静音」運転では約8年、「ターボ」運転では約1年の使用で点灯します。󱾀HEPAフィルターの汚れがひどくなったり、いやなニオイがしてきたとき󱾀活性炭フィルターをつけおき洗いしても、ニオイがとれないとき HEPAフィルター・活性炭フィルターをはずして交換する ダストボックスのゴミをすてる 電源プラグを差込み、フィルター交換ランプを解除する󱾀フィルター交換ランプ消灯（解除） 吸込パネルを取付けていないと、 解除できません。 フィルターの交換と廃棄 運転「切」にして電源プラグを抜き、送風ファンが停止したことを確認してから、交換してください。 （社）日本電機工業会の規格（JEM1467）によるフィルターの耐久性は8年です。（タバコ6本/日の場合）󱾀水平でない場所や不安定な場所に設置していませんか？  →水平で安定した台などの上に設置してください。本体の振動が大きい 󱾀運転したまま移動していませんか？  →急に移動したり、傾けたりすると音がする場合があります。本体を移動するときに

󱾀プレフィルターが汚れていませんか？  →プレフィルターをお手入れしてください。󱾀フィルター類が汚れていませんか？  →フィルター類を交換してください。󱾀センサーにホコリがついていませんか？  →センサーをお手入れしてください。臭いや煙がとれにくい P13

P16 P12~13󱾀電源プラグがはずれていませんか？  →電源プラグをコンセントにしっかり差込む。󱾀フィルター類・吸込パネルがしっかりとセットされていますか？  →セットしなおす。󱾀プレフィルターユニット・ダストボックスユニットがしっかりと セットされていますか？   →プレフィルターユニット・ダストボックスユニットをセット   しなおす。󱾀風量ランプ、または運転モードランプが点灯していますか？ （運転が「入」になっていますか？）  →運転スイッチを押して「入」にしてください。運転しない

P12~13P12~13 󱾀ダストボックスユニットのツメ（1カ所）が正しく取付けられて いますか？  →ダストボックスユニットを正しく取付ける。吸込パネルの下側が取付けられないP12~13 󱾀手動運転「ターボ」「急速」や「ターボ自動」で運転していませんか？   →風量が多い運転では音は大きめです。音が気になる場合は、  風量が少ない運転を選んでください。󱾀プレフィルターが汚れていませんか？  →プレフィルターをお手入れしてください。󱾀フィルター類が汚れていませんか？  →フィルター類を交換してください。󱾀活性炭フィルターが、ビニール袋に入ったままセットされて いませんか？  →ビニール袋を取りはずし、セットしなおしてください。運転音や振動が大きくなった P16

P13 󱾀プレフィルターお掃除中は、モーターが動いているため「ブーン」という音がします。多量のホコリがおそうじブラシに付着すると、「ブーン」音が大きくなる場合があります。  →音が気になるときは、お手入れしてください。󱾀ダストボックスユニットが、プレフィルターユニットに正しく取付けられていますか？  →ダストボックスユニットを正しく取付ける。「カタカタ」と音がする 「ブーン」という音が大きくなったP12~13 フィルターの交換と廃棄

材質：PP（ポリプロピレン）・レーヨン・PET（ポリエステル） 󱾀活性炭フィルター 材質：活性炭・PET（ポリエステル）・ABS樹脂

分解せずに、ゴミすて規則にしたがって処分してください 各自治体のゴミすて規則にしたがって、処分してください。󱾀交換用フィルターセット  ・除菌HEPAフィルター  ・洗える特殊活性炭フィルター󱾀形   名  MAPR-863HFT󱾀形名コード  5C4863ご購入は、お買上げの販売店、またはお近くの「三菱電機修理窓口」へお問合わせください。󱾀交換用除菌HEPAフィルター󱾀サービス部品番号 M25282349󱾀交換用洗える特殊活性炭フィルター󱾀サービス部品番号 M25277349ご購入は、お買上げの販売店、またはお近くの「三菱電機修理窓口」へお問合わせください。※販売ルートが異なるため、フィルター単品の価格は 割高となります。 フィルターを単品で買いたいときは

お近くの三菱電機ストアか取扱店でお求めください どちらかのフィルターだけが汚れたり、破損したり、ニオイがとれなくなったときに「ピッ、ピピッ」 音がするまで押す（約3秒） P14

P19 P19 16 17こんなとき 保証とアフターサービス 保証とアフターサービス

●保証書は、必ず「お買上げ日・販売店名」などの記入 をお確かめのうえ、販売店からお受け取りください。内容をよくお読みのあと、大切に保存してください。 ■補修用性能部品の保有期間 ●当社は、この空気清浄機の補修用性能部品を製造打切り後6年保有しています。●補修用性能部品とは、その製品の機能を維持するために必要な部品です。 ■ご不明な点や修理に関するご相談は ●お買上げの販売店か下記の「三菱電機 ご相談窓口・修理窓口」にご相談ください。 お買上げ日から１年間ですただし、除菌HEPAフィルター・洗える特殊活性炭フィルターは消耗部品ですので、保証期間でも有料とさせていただきます。 ■修理を依頼されるときは ●「故障かな?と思ったら」（17〜18ページ）にしたがってお調べください。 ●なお、不具合があるときは、電源スイッチを切り、必ず 電源プラグを抜いてから、お買上げの販売店にご連絡ください。●保証期間中は修理に際しましては、保証書をご提示ください。保証書の規定にしたがって、販売店が修理させていただきます。●保証期間が過ぎているときは修理すれば使用できる場合には、ご希望により有料で修理させていただきます。●修理料金は技術料+部品代（+出張料）などで構成されています。●修理部品は部品共用化のため、共通色に変更する場合があります ●ご連絡いただきたい内容1. 品   名 三菱空気清浄機2. 形   名 MA-83H3. お買上げ日   年  月  日4. 故障の状況 （できるだけ具体的に） 故障かな？と思ったら（つづき） 故障かな？と思ったら（つづき） 現  象 原 因 と 処 置 以上のことをお調べになって、それでも不具合があるときは、使用を中止し、必ず電源プラグを抜いてからお買上げの販売店にご連絡ください。󱾀HEPAフィルター・活性炭フィルターの交換時期です。  →HEPAフィルター・活性炭フィルターを交換してください。フィルター交換ランプが点灯している P16 󱾀ダストボックスのお手入れ時期です。  →ダストボックスをお手入れしてください。ダストボックスお手入れランプが点灯している P14 󱾀臭いの成分によりセンサーの感度が異なるため、モニターの表示が変わらない場合があります。󱾀センサーにホコリがついていませんか？  →センサーをお手入れする。 󱾀運転「入」にした直後（数分間）は、ニオイセンサーが準備運転中の ため、反応が鈍くなっています。モニターがなかなか変わらない󱾀部屋が広すぎませんか？  →適用床面積の範囲（38畳）内で、お使いください。󱾀ダストやニオイが多いと空気がきれいな状態になるまで時間がかかることがあります。モニターの反応が少ない室内の空気がきれいなのにモニターが 󱾀室内の空調機の風や、人間の鼻では感じにくいガスによって、反応する場合があります。󱾀黄砂が飛んでいませんか。黄砂が飛んでいると、少ない量でも感知する場合があります。  →黄砂情報（各地の気象情報）を確認してください。＜モニター動作の確認方法＞󱾀花粉/ダストセンサーの近くでティッシュをこすってホコリを出す。󱾀香水・ヘアトニック等をティッシュペーパーに少しつけて、本体の前で香りを吸い込ませる。 トリプルクリーン モニ ター 臭いがするのにモニターの表示が変わらない P13

󱾀ダストボックスが正しく取付けられていますか？  →ダストボックスをセットしなおす。󱾀プレフィルターユニット・ダストボックスユニットがしっかりとセットされていますか？  →プレフィルターユニット・ダストボックスユニットをセット  しなおす。 P14

P12~13プレフィルターのホコリが （プレフィルターが回らない）󱾀「おそうじメカ」はプレフィルターのホコリを取る機能です。タバコのヤニ・微細な粉じんによる汚れは取れません。  →汚れが気になる場合は、水洗いしてください。P12~13プレフィルターが汚れている󱾀異常な音や異常な振動がなければ、問題ありません。運転中に吹出口から送風ファンを見ると、送風ファンが振れている󱾀運転「入」のままで電源プラグを抜いていませんか？  →運転「切」にしてから電源プラグを抜いてください。電源プラグを抜くと、「ピー」「ジー」と音がすることがある 18 19ZT946Z094H01
