SV565UTPDUV - ビデオエクステンダー StarTech.com - 無料のユーザーマニュアル

使用説明書 SV565UTPDUV StarTech.com

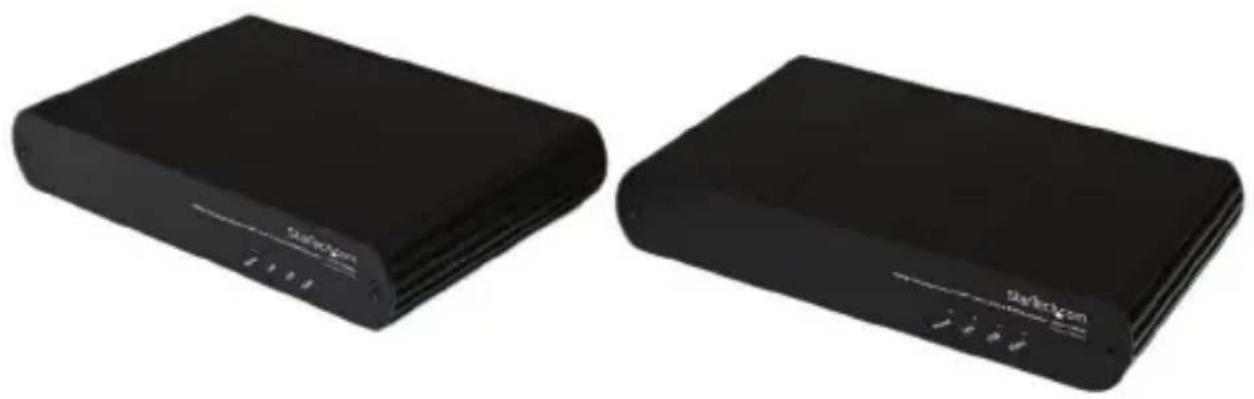

1920x1200非圧縮DVI・オーバ・Cat5e/6 KVM エクステンダ - 100m

SV565UTPHDU / SV565UTPDUV

*実際の製品は写真と異なる場合があります。

最新の情報は、jp.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護され、名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに 2

パッケージ内容 2

動作環境....2

製品概要 3

フロント 3

正面図 - ローカル機 3

背面図 - リモート機 3

LEDインジケーター......4

配線 4

インストール手順……5

ハードウェアインストール手順 5

インストールの確認......8

トラブルシューティング......8

技術仕様 12

技術サポート 13

保証に関する情報 13

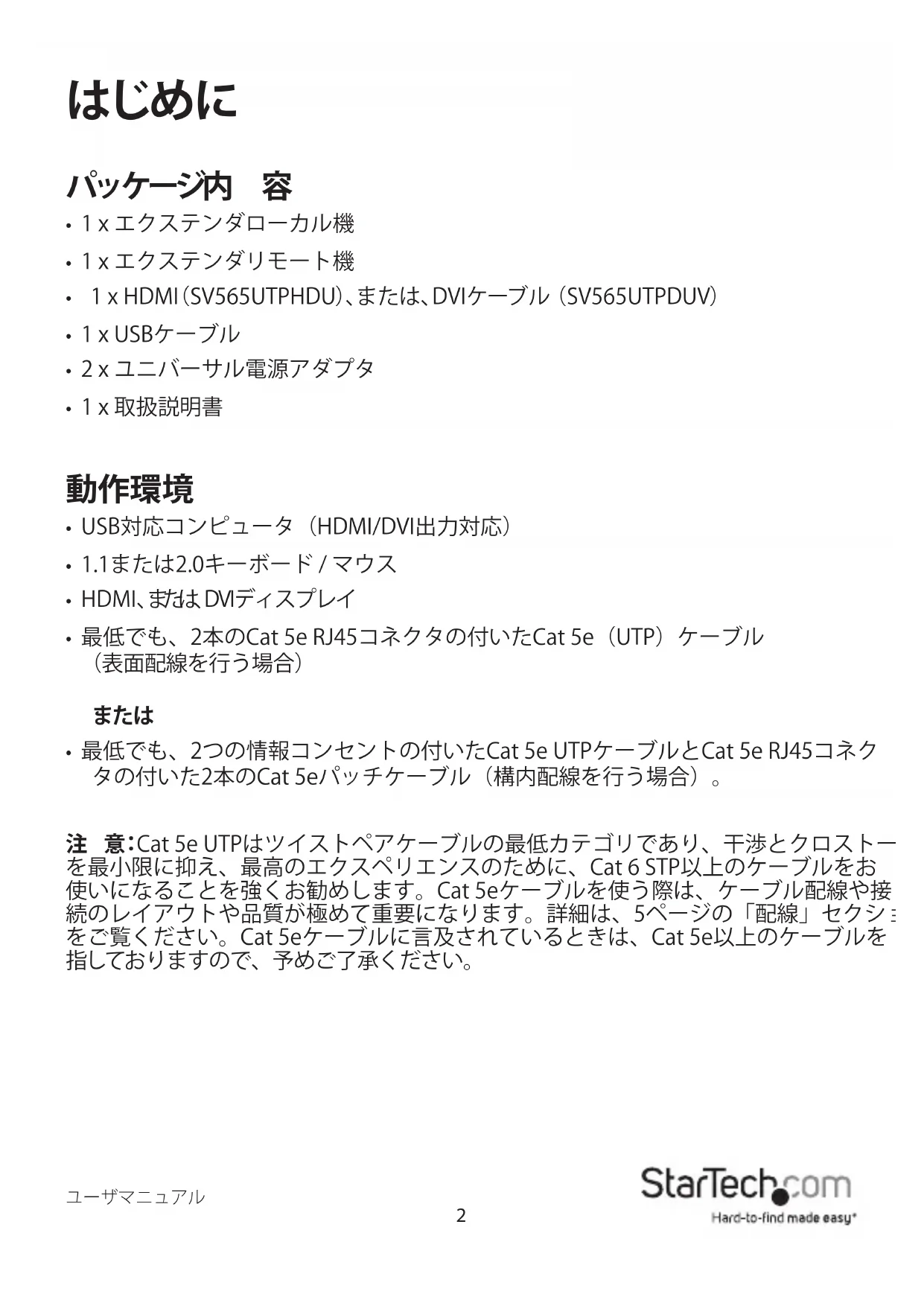

はじめに

パッケージ内容

• 1xエクステンダローカル機
• 1xエクステンダリモート機
• 1 x HDMI (SV565UTPHDU)、または、DVIケーブル (SV565UTPDUV)
• 1 x USBケーブル
• 2×ユニバーサル電源アダプタ
• 1 x 取扱説明書

動作環境

• USB対応コンピュータ（HDMI/DVI出力対応）
• 1.1または2.0キーボード/マウス
• HDMI、または DVIディスプレイ
• 最低でも、2本のCat 5e RJ45コネクタの付いたCat 5e（UTP）ケーブル（表面配線を行う場合）

または

- 最低でも、2つの情報コンセントの付いたCat 5e UTPケーブルとCat 5e RJ45コネクタの付いた2本のCat 5eパッチケーブル（構内配線を行う場合）。

注意:Cat 5e UTPはツイストペアケーブルの最低カテゴリであり、干渉とクロストーを最小限に抑え、最高のエクスペリエンスのために、Cat 6 STP以上のケーブルをお使いになることを強くお勧めします。Cat 5eケーブルを使う際は、ケーブル配線や接続のレイアウトや品質が極めて重要になります。詳細は、5ページの「配線」セクシをご覧ください。Cat 5eケーブルに言及されているときは、Cat 5e以上のケーブルを指しておりますので、予めご了承ください。

製品概要

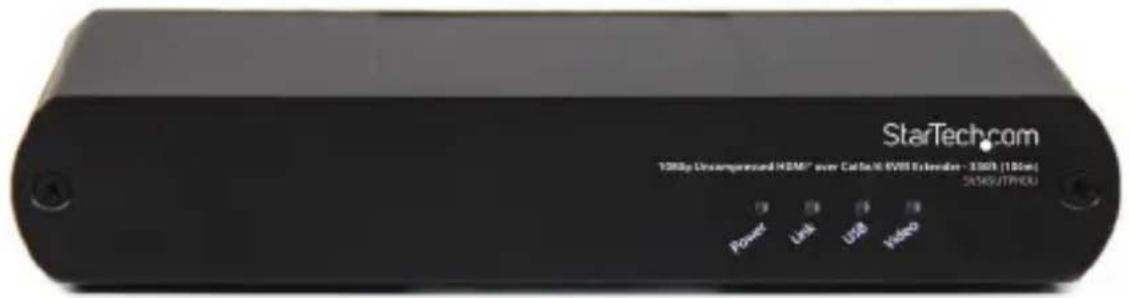

正面図 - SV565UTPHDU / SV565UTPDUV

電源LED(緑)	オン:システムの電源が入っており、使用できる状態ですオフ:ユニットの電源が切れています
リンクLED(緑)	オン:エクステンダのローカル機とリモート機がリンクを介して通信できる状態ですオフ:エクステンダのローカル機とリモート機の間に通信がありません
USB LED(緑)	オン:エクステンダローカル機とホストコンピュータが互いに通信し、動作中です点滅:ホストコンピュータがエクステンダローカル機との通信を中断していますオフ:ホストコンピュータとエクステンダローカル機が通信していないか、接続されていません
ビデオLED(緑)	オン:HDCP(デジタル著作権管理)の対象となるコンテンツが送信中です点滅:ビデオ(非HDCP)コンテンツが送信中ですオフ:送信中のビデオはありません

配線

最高のパフォーマンスのため、Cat 6 RJ45コネクタ付きソリッドコアCat 6 STPケーブルのご使用をお勧めしています。Cat 5eまたはシールド無しのCat 6ケーブルを使うと、信号が干渉やノイズから影響を受けやすくなり、画質が悪くなったり、延長距離短くなる場合があります。

ケーブルタイプ	最大距離
	非コイル状コイル状	注意:
ソリッドコアCat 5e UTP	100 m 70 m 高度電磁感受性
ソリッドコアCat 5e STP	100 m 80 m 中度電磁感受性
ソリッドコアCat 6 UTP	100 m 100 m 高度電磁感受性
ソリッドコアCat 6 STP	100 m 100 m 推奨
ソリッドコアCat 7 STP	100 m 100 m 推奨

インストール手順

ハードウェアインストール手順

設置場所の準備をする

1. コンピュータの設置場所を決め、デバイスのセットアップを行います。

2. モニタ、キーボード、マウス、その他USB対応デバイス（複数可）を始めとするリトデスクトップの設置場所を決めます。

3. 表面配線を行う場合、製品は最大距離100mをサポートしています。

または

構内配線を行う場合、コンピュータとUSB対応デバイス（複数可）の近くにあるCa 5e情報コンセントのある2つの場所の間にCat 5eが配線され、パッチコードを含めた総距離が100m以内であることを確認してください。

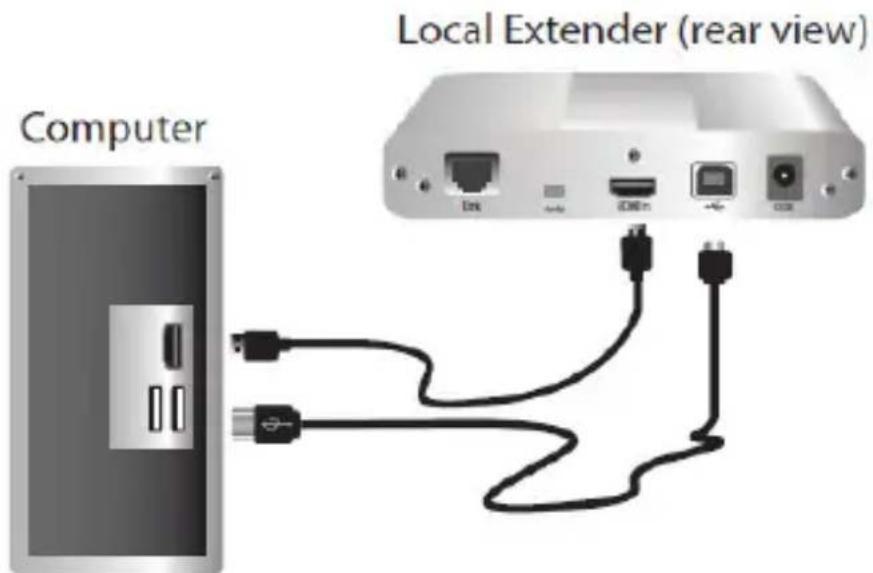

ローカルエクステンダ機のインストール

1. ローカルエクステンダ機をコンピュータの近くに置きます。

2. 同梱のUSBケーブルをローカルエクステンダ機のUSBポートと、コンピュータの空いているUSB 2.0/1.1 Aタイプポートに接続します。

3. 同梱のビデオケーブルをローカルエクステンダ機（HDMI / DVI入力）と、コンピュータの空いているHDMI、または DVIポートに接続します。

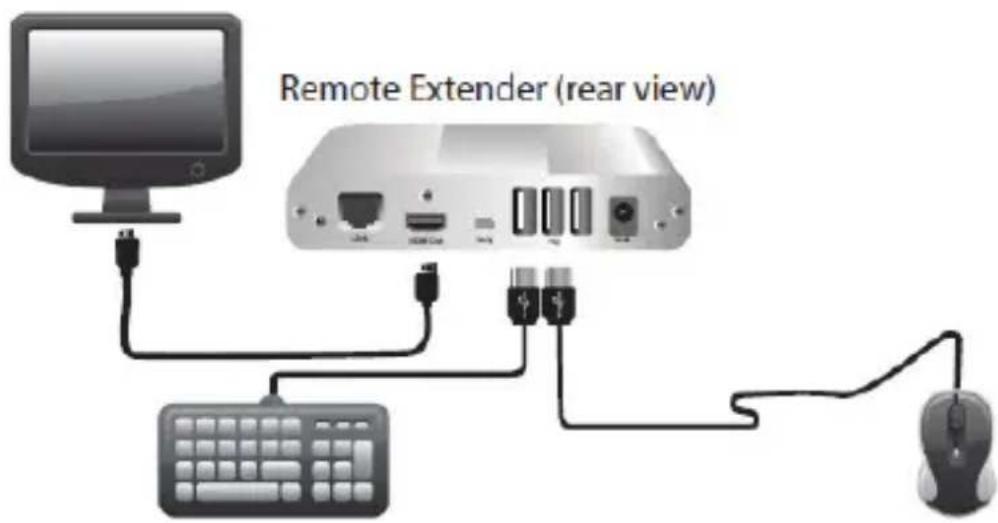

1. リモートエクステンダ機を希望するリモート場所でモニタやUSB対応デバイス（複数可）の近くに置きます。

2. HDMI / DVIケーブル（別売）をモニタにつながっているリモートエクステンダ機（HDMI / DVI出力）に接続します。

3. リモートエクステンダ機のUSBポートにUSB対応デバイスを差し込みます。

エクステンダのローカル機をリモート機に接続する

表面配線を行う

1. Cat 5eケーブル（別売）の片方の端をローカルエクステンダ機のリンクポート（RJ）に差し込みます。

2. Cat 5eケーブルのもう一方の端をリモートエクステンダ機のリンクポート (RJ45) 差し込みます。

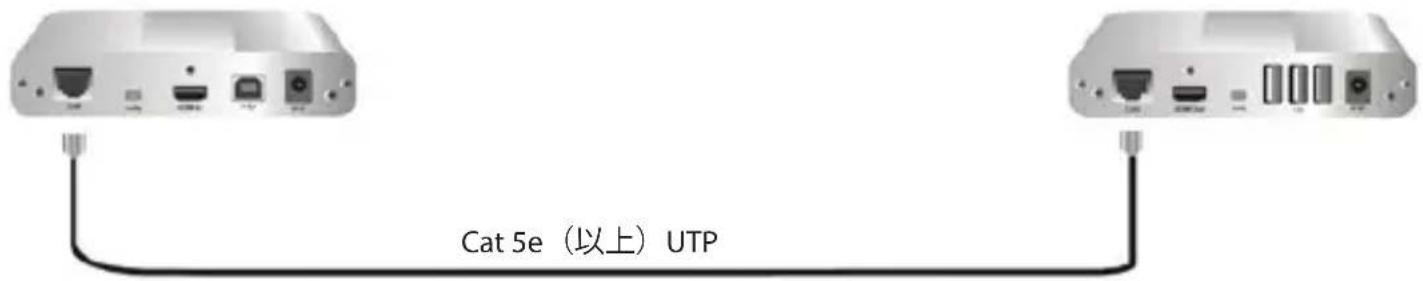

構内配線を行う

1. Cat 5eパッチケーブル（別売）の片方の端をローカルエクステンダ機のリンクポー（RJ45）に差し込みます。

2. パッチケーブルのもう一方の端をホストコンピュータの近くのCat 5e情報コンセントに差し込みます。

3. 2本目のCat 5eパッチケーブル（別売）の片方の端をエクステンダリモート機のリンクポート（RJ45）に差し込みます。

4. 2本目のパッチケーブルのもう一方の端をUSB対応デバイス（複数可）の近くのCat 5e情報コンセントに差し込みます。

Cat 5e（以上）UTP

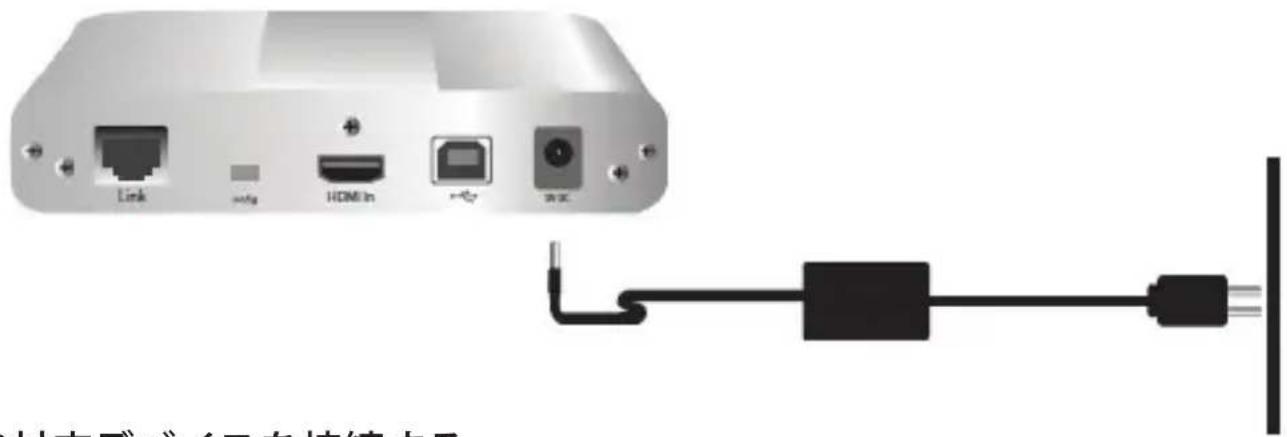

エクステンダのローカル機とリモート機に電源を接続する

1. 同梱の5V、3A電源アダプタをローカルエクステンダローカル機の近くの適切なACコンセントに差し込みます。
2. 電源アダプタをローカルエクステンダ機に接続します。
3. 同梱の5V、3A電源アダプタをリモートエクステンダ機の近くの適切なACコンセントに差し込みます。
4. 電源アダプタをリモートエクステンダ機に接続します。

1. USB対応機器（複数可）を使うために必要なソフトウェアをインストールします。使いのUSB対応デバイス（複数可）の取扱説明書を参照します。
2. リモートエクステンダ機のデバイスポートにUSB対応デバイスを接続します。
3. USB対応デバイスが

オペレーティングシステムで正常に検出され、インストールされていることを確認します。

インストールの確認

1. エクステンダのローカル機とリモート機で、電源、リンク、USB、ビデオの各LED灯していることを確認します。リンクLEDが点灯していない場合、エクステンダのリーカル機とリモート機の間の配線が正しく行われていないか、故障しています。

2. USB LEDが点灯しているか、ビデオLEDが点滅または点灯しているかを確認します。これらが点灯（または点滅）していない場合、USBデータやビデオデータが送信されていないことを意味しています。ビデオやUSBのホストコンピュータへの接続、ビデオのモニタへの接続をそれぞれ確認します。USB対応デバイスがエクステンダリモート機に接続されているかを確認します。

3. 機器がビデオを表示しないか、USB対応デバイスがお使いのオペレーティングシステムで検出されない場合、本ガイドの「トラブルシューティング」セクションを覧ください。

トラブル シュー ティング

問題 原因 解決策
ローカルエクステンダ機のすべてのLEDが点灯しない。	ローカルエクステンダ機が電源アダプタから電力を供給されていません。	1. 電源アダプタが正常にエクステンダローカル機に接続されていることを確認します。2. 電源アダプタが有効な電源に接続されていることを確認します。
リモートエクステンダ機のすべてのLEDが点灯しない。	エリモートクステンダ機が電源アダプタから電力を供給されていません。	3. 電源アダプタが正常にエクステンダローカル機に接続されていることを確認します。4. 電源アダプタが有効な電源に接続されていることを確認します。
エクステンダのローカル機とリモート機のリンクLEDが点灯しない。	エクステンダのローカル機とリモート機が接続されていません。	5. エクステンダのローカル機とリモート機がCat 5eケーブルで接続されていることを確認します。コンダクタRJ45のコネクタを使ってCat 5e STP以上のケーブルで接続されていることを確認します。6. エクステンダのローカル機とリモート機を新品の短いCat 5e パッチケーブルで接続し、それまで使用していたCat 5eケーブルが故障していることを確認します。7. Cat 5eケーブルができるだけまっすぐな状態(コイル状になっていない)となるようにします。

問題 原因 解決策

エクステンダ機の リンクLEDは点灯 しているが、ローカルエクステンダ 機のUSB LEDは 点灯していない

- ホストコンピュータの電源が入っていません。

- ローカルエクステンダ機がコンピュータに接続されていません。

- コンピュータがUSB ハブをサポートして いません。

- USBケーブルが故障しています。

- ローカル機が故障しています。

1. エクステンダリモート機からすべてのUSB対応デバイスの接続を外します。

2. コンピュータからローカルエクステンダ機の接続を外します。

3. 電源アダプタからローカルエクステンダ機とリモート機の接続を外します。

4. 電源アダプタにローカルエクステンダ機を再び接続します。

5. 電源アダプタにリモートエクステンダ機を再び接続します。

6. リモートエクステンダ機にUSB対応デバイスを再び接続します。

7. コンピュータにローカルエクステンダ機を再び接続します。

8. それでもUSB LEDが点灯しない場合、技術サポートまでご連絡ください。

問題 原因 解決策

エクステンダのローカル機とリモート機のすべてのLEDが点灯しているにも関わらず、USB対応デバイスが正常に動作しない、またはオペレーティングシステムが「不明なデバイス」として検出する	・USB対応デバイスが故障しています。・コンピュータがUSB対応デバイスを認識していません。・このデバイスのアプリケーションソフトウェアが動作していません。・KVMエクステンダ製品が故障しています。	1. KVMエクステンダ製品のコンピュータへの接続を外します。2. USBデバイスをコンピュータシステムのUSBポートに直接接続します。3. デバイスが正常に動作しない場合、USB対応デバイスの取扱説明書をご確認ください。4. システムBIOS、チップセット、またはUSBホストコントローラドライバをシステムやマザーボードのメーカーのウェブサイトからアップデートします。5. オペレーティングシステムの最新のアップデートがインストールされていることを確認します。6. コンピュータに直接接続するとデバイスが正常に動作する場合、(別の種類の)別のデバイスをKVMエクステンダ製品に接続します。KVMエクステンダ製品をコンピューターに接続します。7. 2台目のデバイスが動作しない場合、KVMエクステンダ製品が故障している可能性があります。対応させていただきますので、技術サポートまでご連絡ください。8. 2台目のデバイスが正常に動作しない場合、1台目のデバイスが
シンク(モニタ)でビデオを点滅させていない可能性があります	・劣化したまたはダメージを受けたCat 5eケーブルが使用されています。・ケーブルがコイル状になっています。	1. Cat 5eケーブルの絡まりをすべてほどきます。2. エクステンダをCat 5eパッチケーブルと一緒に使用していることを確認してください。

問題 原因 解決策

ビデオフレームがドロップする	・エクステンダがHDMIに対応していません。	1. 技術サポートまでご連絡ください。
ビデオLEDがオフになっている	・HDMI / DVIケーブルのいずれかまたは両方が接続されていないか、劣化しているか、故障しています。・シンクまたはソースがサポートされていません。・KVMエクステンダ製品が故障しています。	1. エクステンダを長さが5m以下のHDMI / DVIケーブルと一緒に使用していることを確認してください。2. エクステンダをCat 5eパッチケーブルと一緒に使用していることを確認してください。3. 技術サポートまでご連絡ください。

技術仕様

SV565UTPHDU SV565UTPDUV
ビデオ信号	HDMI DVI
コネクタ	ローカルエクステンダ機: ローカルエクステンダ機:1 x HDMI (19ピン) (メス) 1 x DVI-D (24ピン) (メス)1 x USB Bタイプ (メス) 1 x USBBタイプ (メス)1 x RJ45 (メス) 1 x RJ45 (メス)1 x DC電源 1 x DC電源リモートエクステンダ機: リモートエクステンダ機:1 x HDMI (19ピン) (メス) 1 x DVI-D (24ピン) (メス)3 x USB Aタイプ (メス) 3 x USB Aタイプ (メス)1 x RJ45 (メス) 1 x RJ45 (メス)1 x DC電源 1 x DC電源
互換性のあるケーブル	Cat 5e以上 UTP / STP
最大ケーブル長	100 m / 300 ft
最大表示解像度	1080p、1920x1200、4k 1920x1200
最大データ転送速度	USB 2.0 : 30Mbps
電源アダプタ	5V DC、3A
エンクロージャ材質	アルミ
動作温度	0°C~40°C
保管温度	-20°C~70°C
湿度	20~80% RH (結露なきこと)
外形寸法	112 x 175 x 30 mm

技術サポート

StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。

見つけにくい製品が簡単に見つかります。StarTech.comでは、これが企業理念であり、お客様とのお約束でもあります。

StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えた総合メーカーです。最新技術からレガシー製品、そしてこれらの新旧デバイスを一緒に使うためのあらゆるパーツ。当社はお客様のソリューションを接続するパーツを見つけるお手伝いをしています。

当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送します。当社の技術アドバイザーまでご連絡いただくか、当社のウェブサイトにアクセスしていただくだけで、お客様が必要としている製品がすぐに見つけ出せます。

StarTech.comが提供しているすべての製品に関する詳しい情報については、ホームページjp.startech.comでご確認ください。ウェブサイトでご利用いただけるユニークで便利な製品検索ツールをお使いいただけます。

StarTech.comは、1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世界中の市場でサービスを提供するIT関連のコネクタや技術部品の総合メーカです。また、StarTech.comは、ISO9001認証を取得しています。
