使用説明書 Every Wagon (2017) SUZUKI

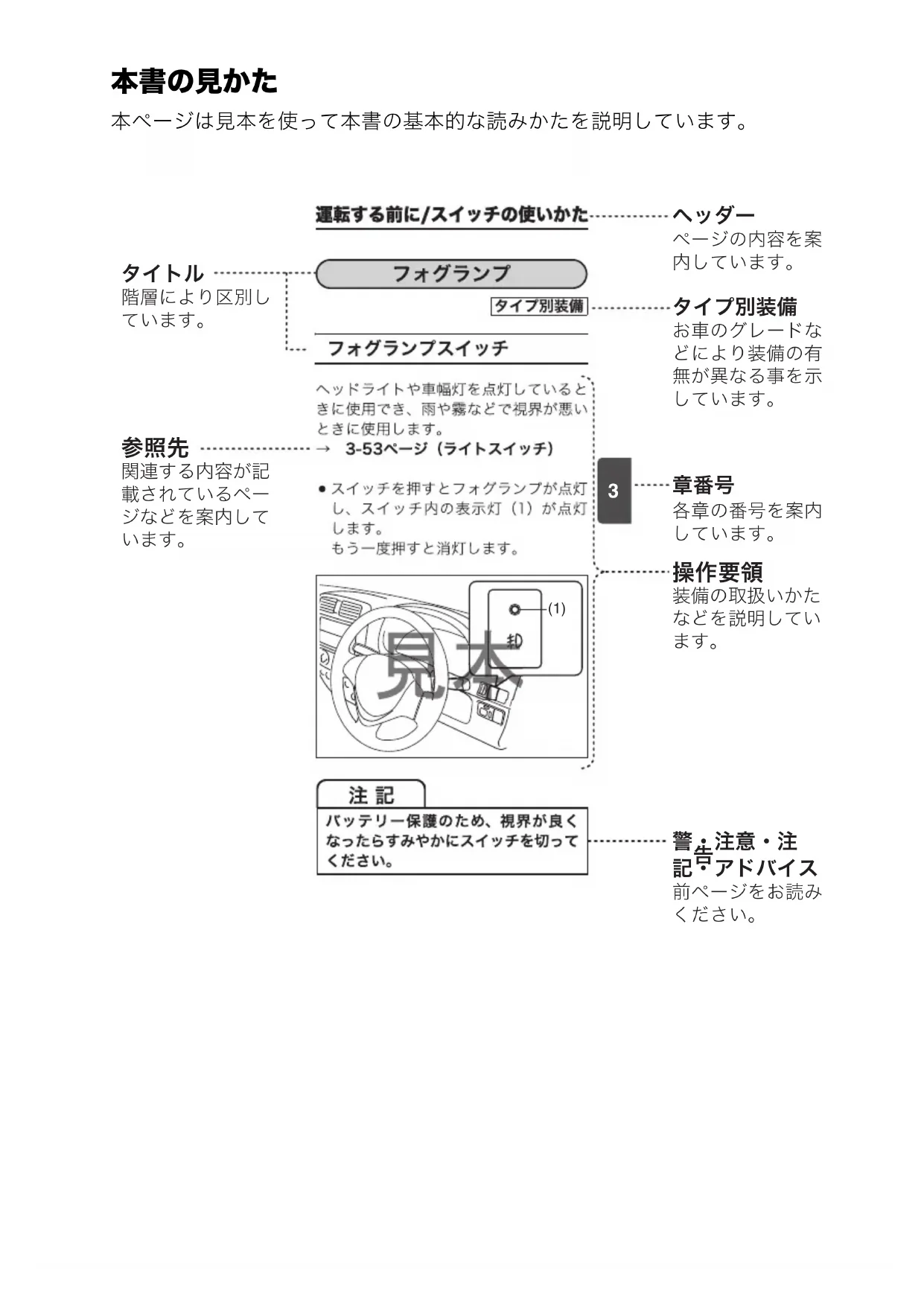

本ページは見本を使って本書の基本的な読みかたを説明しています。

Ұʤ˂ʂɥȝᝣɒȢȳȨȗǿ ᚽ϶Ɂ՘ȗȞȲȽȼɥᝢ஥Ȫȹȗ ɑȬǿ 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分お知りになりたいことをさがすときは 次のような方法で検索されますと、すばやくさがせます。 ■ タイトルからさがす

■ 取り付け位置、警告灯・表示灯からさがす イラスト目次→1-2ページ ■ ブザー音からさがす 警告ブザーが鳴ったときは→1-19ページ

さくいん→9-1ページ ■ 4WD車特有の記載をさがす 4WD車を運転するときは→2-35ページ パートタイム4WD車→4-45ページ タイヤチェーン→6-19ページ けん引してもらうときは→7-37ページ ■ オイルや、交換部品をさがす お車との上手なつきあいかた→6-1ページ 万一のとき→7-1ページ サービスデータ→8-1ページ ■ よくあるご質問（Q＆A）からさがす よくあるご質問（Q＆A）→1-26ページ 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分ご愛車に関するメモ 記入される記号・番号は、車検証、ID ラ

IDラベル（1） 運転席ドアを開いた所に貼付してありま

(2) 車両型式 (3) 車台番号 (4) エンジン型式 (5) 車体色記号 (6) 車体色と内装色の組合せコード (7) 機種記号 (1) (2) (3) (4) (6) (5) (7) 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分この車には、車両の制御や操作などに関 するデータを記録するコンピュータが装 備されており、以下のデータを記録しま

ギヤポジションなど、変速機の状態 アクセル、ブレーキ、シフトポジショ

SRSエアバッグ作動に関する情報 (イベントデータレコーダー(EDR)に記 録されます。EDR は Event Data Recorderの略です。）

スズキおよびスズキが委託した第三者 は、コンピュータに記録されたデータを、 車両の故障診断・研究開発・品質の向上 などを目的に取得・利用することがあり

なお、スズキおよびスズキが委託した第 三者は、次の場合を除き、取得したデー タを第三者へ開示・提供しません。 お車の使用者の同意がある場合 法令、裁判所命令そのほか法的強制力 のある要請に基づく場合 統計的な処理を行なうなど、使用者や 車両が特定できないように加工した データを、研究機関などに提供する場合 お車のタイプにより、記録されるデー

会話などの音声は記録しません。 使用条件などにより、データが記録さ れない場合があります。

000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分総合目次

イラスト目次 ････････････････････････････････ 1-2 警告ブザーが鳴ったときは ･･･････････････････1-19 よくあるご質問（Q＆A）･･･････････････････1-26 必読！安全なドライブのために 必読！安全なドライブのために････････････････ 2-2

ドアの開閉 ･･････････････････････････････････ 3-2 警報装置 ･･･････････････････････････････････ 3-31 ウインドーの開閉 ･･･････････････････････････ 3-34 各部の調節 ･････････････････････････････････ 3-39 シートの調節 ･･･････････････････････････････ 3-45 シートベルト ･･･････････････････････････････ 3-59 SRSエアバッグ ･････････････････････････････3-66 お子さま用シート ･･･････････････････････････ 3-74 メーター ･･･････････････････････････････････ 3-85 スイッチの使いかた ･･･････････････････････ 3-116

エンジン始動・停止 ･･････････････････････････ 4-2 パーキングブレーキ ･････････････････････････ 4-15 オートマチック車 ･･･････････････････････････ 4-17 オートギヤシフト車 ･････････････････････････ 4-28 チェンジレバー ･････････････････････････････ 4-44 パートタイム4WD車 ････････････････････････ 4-45

000-取扱説明書.book 0 ページ ２０１７年６月２０日　火曜日　午前９時５８分1

･･････････････････････････････････････4-47 運転支援機能 ･･･････････････････････････････ 4-56

主な装備 ････････････････････････････････････ 5-2 エアコン、ヒーター ･････････････････････････ 5-23 オーディオ ･････････････････････････････････ 5-39 お車との上手なつきあいかた お手入れ ････････････････････････････････････ 6-2 寒冷時の取扱い ･････････････････････････････ 6-13

パンク ･･････････････････････････････････････ 7-2 バッテリーあがり ･･･････････････････････････ 7-20 ヒューズ切れ ･･･････････････････････････････ 7-22 電球切れ ･･･････････････････････････････････ 7-27 オーバーヒート ･････････････････････････････ 7-33 そのほか ･･･････････････････････････････････ 7-35

サービスデータ ･･････････････････････････････ 8-1

さくいん ････････････････････････････････････ 9-1

000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-2

64P10010お車のタイプにより、異なる装備も含んでいます。 1.クイックガイド

(1) (5) (13) (14) (15) (16)(9)(12) (6) (7) (8) (9) (10) (11) (2) (3) (4) (1) 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-3 （1） アンテナ  ･････････････････････････････････  5-39 （2） フロントワイパー  ････････････････････････  3-122 （3） ボンネット  ･････････････････････････････････ 5-3 （4） ハイマウントストップランプ  ･･･････････････  7-31 （5） 燃料給油口（フューエルリッド）  ･･･････････････ 5-2 （6） ドア  ･････････････････････････････････････  3-12 （7） ドアミラー  ･･･････････････････････････････  3-40 （8） ヘッドライト  ･･････････････････････  3-116、7-29 （9） リヤコンビネーションランプ  ･･･････････････  7-32 （10）リヤワイパー  ････････････････････････････  3-123 （11）バックドア  ･･･････････････････････････････  3-14 （12）バックアイカメラ  ･････････････････････････  5-59 （13）番号灯  ･･･････････････････････････････････  7-33 （14）フォグランプ  ･･････････････････････  3-118、7-30 （15）オートステップ  ･･･････････････････････････  3-28 （16）パワースライドドア  ･･･････････････････････  3-22 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-4 ■内装1 64P10020お車のタイプにより、異なる装備も含んでいます。 (1) (7) (8) (8)(10)(9)(6)(2) (5) (12) (11) (13) (14) (4)(3) 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-5 （1） レーザーレーダー  ･････････････････････････  4-65 （2） 助手席SRSエアバッグに関する  警告ラベル（※）  ･････････････････････････  2-34 （3） ルームミラー  ･････････････････････････････  3-39 （4） 前席室内灯  ･････････････････････････････････ 5-8 （5） オーバーヘッドコンソール  ･････････････････  5-20 （6） サンバイザー  ･･･････････････････････････････ 5-7 （7） アームレスト（ひじ掛け）  ･･･････････････････  5-18 （8） シートベルト  ･････････････････････････････  3-59 （9） アシストグリップ  ･････････････････････････  5-20 （10）後席室内灯  ･････････････････････････････････ 5-8 （11）ショッピングフック  ･･･････････････････････  5-16 （12）チルトステアリング  ･･･････････････････････  3-44 （13）前席シート  ･･･････････････････････････････  3-45 （14）後席シート  ･･･････････････････････････････  3-47 ※お子さま用シートをご使用になる前に、必ずお読みください。 000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-6 ■内装2 64P10030お車のタイプにより、異なる装備も含んでいます。 (1) (4)(3)(2) (5) (6) (12)(11)(9) (9)(10) (13) (14) (8) (7) 000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-7 （1） 助手席SRSエアバッグ  ･････････････････････  3-66 （2） エアコン、ヒーター  ････････････････････････  5-23 （3） センターミドルトレー  ･････････････････････  5-10 （4） オーディオ／  スマートフォン連携ナビゲーション  ･･･････  5-41 （5） セレクトレバー（オートマチック車）  ･････････  4-17 セレクトレバー（オートギヤシフト車）  ･･･････  4-28 （6） 運転席SRSエアバッグ  ･････････････････････ 3-66 ホーンスイッチ  ･････････････････････････  3-124 （7） ドアミラー角度調節スイッチ  ･･･････････････  3-40 ドアミラー格納スイッチ  ･･･････････････････  3-41 （8） パワーウインドースイッチ  ･････････････････  3-34 （9） ドリンクホルダー（前席）  ･･･････････････････  5-13 （10）ドアミラーヒータースイッチ  ･･････････  3-43、5-35 リヤデフォッガースイッチ  ･････････････････  5-35 （11）インパネアンダーボックス（センター）  ･･･････  5-10 （12）パーキングブレーキ（ペダル式）  ･････････････  4-15 （13）ボンネットオープナー  ･･･････････････････････ 5-3 （14）フューエルリッドオープナー  ･････････････････ 5-2 000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-8 ■内装3 64P10040お車のタイプにより、異なる装備も含んでいます。 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) 000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-9 （1） インパネトレー  ･･･････････････････････････  5-10 （2） アクセサリーソケット  ･････････････････････  5-17 （3） チェンジレバー（マニュアル車）  ･････････････  4-44 クラッチスタートシステム  ･････････････････  4-10 （4） インパネアッパーポケット  ･････････････････ 5-10 （5） インパネポケット  ･････････････････････････ 5-10 （6） 発炎筒  ･･･････････････････････････････････  7-35 （7） グローブボックス  ･････････････････････････  5-11 （8） カードケース  ･････････････････････････････  5-12 灰皿  ･････････････････････････････････････  5-12 （9） パーキングブレーキ（レバー式）  ･････････････  4-15 （10）センターコンソールトレー  ･････････････････  5-19 000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-10

64P0401お車のタイプにより、異なる装備も含んでいます。 (1) (7) (8) (11) (12) (13) (10) (9) (14) (15) (16)(5) (6) (2) (3) (4) ɑȲɂ ɑȲɂ (17) 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-11 （1） 非常点滅表示灯スイッチ  ･･････････････････  3-121 （2） ワイパー／ウォッシャースイッチ  ･･････････  3-121 （3） メーター  ･････････････････････････････････  3-85 （4） ライトスイッチ  ･･････････････････････････  3-116 方向指示器スイッチ  ･･････････････････････  3-120 （5） エンジンスイッチ（キーレスプッシュスタート  システム非装備車）  ････････････････････････ 4-2 （6） エンジンスイッチ（キーレスプッシュスタート  システム装備車）  ･･････････････････････････ 4-2 （7） リヤヒータースイッチ ･････････････････････  5-36 （8） パワースライドドアメインスイッチ  ･････････  3-23 （9） VIEWスイッチ  ････････････････････････････  5-61 （10）シートヒータースイッチ（運転席のみ）  ･･･････  3-46 （11）4WDスイッチ  ････････････････････････････  4-45 オートステップスイッチ  ･･･････････････････  3-28 （12）フォグランプスイッチ  ････････････････････  3-118 （13）光軸調整ダイヤル（ハロゲン仕様車）  ････････  3-119 （14）レーダーブレーキサポート（RBS）  OFFスイッチ ･･･････････････････････････  4-64 （15）ESP

OFFスイッチ ････････････････････････  4-49 （16）パワースライドドアスイッチ  ･･･････････････  3-26 （17）発進モード切替えスイッチ（タイプ別装備）  ･･･  4-34 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-12

64P040264P0403お車のタイプにより、異なる装備も含んでいます。

(13) (24) (22)(32) (7) (23) (22) (31) (2) (14) (29) (16)(5) (33) (28) (36) (35) (15)(39) (17)(10)(12)(11) (25) (26) (3) (6)(30)(34)(8) (4)(9)(1) 000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-13 警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え られます。次の参照先をよくお読みのうえ、スズキサービス工場で点検を受

• 3-95ページ（警告灯・表示灯の見かた） ※ 印の警告灯・表示灯は、エンジンスイッチを にしたときに初期点灯 するのが正常です。（「水温警告灯／低水温表示灯」の初期点灯は赤色に点灯 します。）点灯しない場合は、スズキサービス工場で点検を受けてください。 「水温警告灯（赤色）／低水温表示灯（青色）」は点灯する色で表示を切り替

（1） ※ 赤 ブレーキ警告灯 （2） 赤 シートベルト警告灯 （3） ※ 赤 SRSエアバッグ警告灯 （4） オレンジ 燃料残量警告灯 （5） ※ オレンジ ABS警告灯（ABS装備車） （6） ※ 赤 水温警告灯 （7） ※ オレンジ オートレベリング警告灯（タイプ別装備） （8） ※ オレンジ エンジン警告灯 （9） ※ オレンジ パワーステアリング警告灯 （10） ※ 赤 油圧警告灯

000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-14 （11） ※ 赤 充電警告灯 （12） ※ オレンジ トランスミッション警告灯 （オートマチック車・オートギヤシフト車） （13） ※ オレンジ

（キーレスプッシュスタートシステム装備車） （14） 赤 半ドア警告灯 （15） 白 携帯リモコン電池消耗警告灯 （キーレスプッシュスタートシステム装備車） （16） ※ オレンジ ブレーキシステム警告灯（タイプ別装備） （17） オレンジ オートステップ警告灯（タイプ別装備） （18） オレンジ ブレーキリクエストインジケーター （オートギヤシフト車）

000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-15

（19） 黒 D（ドライブ）モード表示 （オートギヤシフト車） （20） 黒 M（マニュアル）モード表示 （オートギヤシフト車） （21） ※ 緑 2速発進モードインジケーター （オートギヤシフト車） （22） 緑 方向指示器表示灯 （23） 青 ヘッドライト上向き（ハイビーム）表示灯 （24） 緑 ライト点灯表示灯（タコメーター装備車） （25）

セレクトレバー位置表示 （オートマチック車・オートギヤシフト車） （27）

黒 ギヤポジション表示（オートギヤシフト車） （28） ※ オレンジ ESP

OFF表示灯（タイプ別装備） （29） ※ オレンジ ESP

作動表示灯（タイプ別装備） （30） 青 低水温表示灯 （31） 緑

（キーレスプッシュスタートシステム装備車） 000-取扱説明書.book 15 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-16 （32） オレンジ ACC表示灯 （キーレスプッシュスタートシステム装備車） （33） オレンジ IGON表示灯 （キーレスプッシュスタートシステム装備車） （34） 赤 セキュリティアラームインジケーター

（35） ※ オレンジ レーダーブレーキサポート（RBS） OFF表示灯（タイプ別装備） （36） ※ オレンジ レーダーブレーキサポート（RBS） 作動表示灯（タイプ別装備） （37） ※ 緑 エコドライブインジケーター

（38） 緑 4WD表示灯（パートタイム4WD車） （39） ※ オレンジ エンジンオイル交換インジケーター

000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-17

64P0159 お車のタイプにより、異なる装備も含んでいます。 キー  ･････････････････････････････････････････････ 3-2 キーレスエントリー  ･･･････････････････････････････ 3-4 携帯リモコン  ･････････････････････････････････････ 3-7 ドア  ･･･････････････････････････････････････････  3-12 キーレスプッシュスタートシステム  ･････････････････ 4-5 エンジンのかけかた  ･･･････････････････････････････ 4-9 000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/イラスト目次 1-18 ■ スペアタイヤ、工具 64P10100お車のタイプにより、異なる装備も含んでいます。 （1） ジャッキバー  ･･･････････････････････････････ 7-2 （2） ホイールナットレンチ  ･･･････････････････････ 7-2 （3） ジャッキ  ･･･････････････････････････････････ 7-2 （4） 応急用スペアタイヤ  ･････････････････････････ 7-4 (1)(2)(3) (4) 000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-19 標準装備による警告ブザー

※1 タコメーター装備車のみいつ ブザー音 メーター 原因と対処方法

燃料の残量が少なくなっています。すみやかに給油してください。→ 3-97ページ（燃料残量警告灯）

運転者がシートベルトを着用していません。安全な場所に停車して、ベルトを着用してください。→ 3-60ページ（シートベルト警告ブザー） （約95秒間）室内ブザー点灯（赤色）パーキングブレーキが解除されていません。安全な場所に停車して、パーキングブレーキを解除してください。→ 4-16ページ（パーキングブレーキ解除忘れ警告ブザー）

いずれかのドアが完全に閉まっていません。安全な場所に停車して、完全に閉めてください。→ 3-103ページ（半ドア警告灯）

（1回） 運転席ドアを開けたとき室内ブザー

ヘッドライトまたは車幅灯が点灯したままです。これらを消してください。→ 3-117ページ（ライト消し忘れ警告ブザー）

警告ブザーが鳴ったときは 警告ブザーが鳴ったときは

000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-20 ■ オートマチック車またはオートギヤシフト車 ■ オートギヤシフト車のみ いつ ブザー音 メーター 原因と対処方法

オートマチック車の場合、セレクトレ バーが に入っています。セレクトレバーの位置を確認してください。→ 4-21 ページ（ （リバース）ポジション警告ブザー） オートギヤシフト車の場合、トランス ミッションのギヤがRに入っています。セレクトレバーの位置を確認してくだ

• 4-37 ページ（ （リバース）ポジション警告ブザー） いつ ブザー音 メーター 原因と対処方法

セレクトレバーが で、ブレーキペダルを踏まないでエンジンスイッチをにしました。ブレーキペダルを踏んで、エンジンスイッチの操作をやり直してください。→ 3-106 ページ（ブレーキリクエストインジケーター）→ 4-9ページ（エンジンのかけかた）

（代表例）セレクトレバーが または 以外でエンジンスイッチを にしました。セレクトレバーを または にして、ブレーキペダルを踏んで、エンジンスイッチの操作をやり直してください。→ 3-106 ページ（ブレーキリクエストインジケーター）→ 4-9ページ（エンジンのかけかた）

000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-21 ※2ブレーキペダルを踏んでいないとき、ブレーキリクエストインジケーターが点灯し

前進と後退を繰り返すときなど車両が動 いている状態で、ブレーキペダルを踏ま ないでセレクトレバーを から 、 または に操作しています。ブレー キペダルを踏んで完全に停車してから、 セレクトレバーの操作をやり直してくだ

• 4-29ページ （セレクトレバーの動かしかた）

セレクトレバーの位置とメーター内の表 示（セレクトレバー位置表示またはギヤ ポジション表示）が異なっています。そ のまま少し（２〜３秒）待ってもセレク トレバー位置表示またはギヤポジション 表示が切り替わらない場合は、ブレーキ ペダルを踏んで、セレクトレバーの操作 をやり直してください。 切り替わらない場合は、スズキサービ ス工場で点検を受けてください。

• 4-29ページ （セレクトレバーの動かしかた）

いつ ブザー音 メーター 原因と対処方法

000-取扱説明書.book 21 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-22 いつ ブザー音 メーター 原因と対処方法

次のような操作をしたため、クラッチに 負荷がかかりクラッチが高温になりまし

上り坂で発進と停止を繰り返している 上り坂でブレーキペダルを踏まずに、 クリープ機能を利用して停車している 上り坂や路面が悪い場所（雪道、砂 地、砂利道など）で微速（10km/h 以

ブレーキペダルを踏みながらアクセル ペダルを踏み続けている パーキングブレーキをかけた状態でア クセルペダルを踏み続けている 安全な場所に停車して、しばらくエンジ ンを停止してください。再度、エンジン スイッチを にして、警告灯の点滅と 警告ブザーが止まっていることを確認し てから走行してください。

• 3-102ページ （トランスミッション警告灯）

• 4-36ページ （トランスミッション警告灯）

システムが異常になると次のようになり ます。スズキサービス工場で点検を受け

車速が 10km/h 以下になると自動で N （ニュートラル）になる

• 4-29ページ （セレクトレバーの動かしかた）

マニュアルモードでシフト操作しても希 望するギヤポジションに変速されない場 合、現在のギヤポジション表示が点滅し ます。少し待ってから、シフト操作をや

• 4-31ページ （マニュアルモードの使いかた）

000-取扱説明書.book 22 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-23 タイプ別装備による警告ブザー 次の各装備には特有の警告ブザーがあります。 ・セキュリティアラーム装備車 ･･･････････････････････････････････ 1-23ページ・パワースライドドア装備車 ･････････････････････････････････････ 1-23ページ・キーレスプッシュスタートシステム非装備車 ･････････････････････ 1-24ページ・キーレスプッシュスタートシステム装備車 ･･･････････････････････ 1-24ページ・運転支援機能装備車 ･･･････････････････････････････････････････ 1-25ページ・オートステップ装備車 ･････････････････････････････････････････ 1-25ページ 上記以外にも、次の機能が作動中のときブザーでお知らせします。 ・後退時左右確認サポート→ 5-68ページ（後退時左右確認サポート機能） ■ セキュリティアラーム装備車 ■ パワースライドドア装備車 いつ ブザー音 メーター 原因と対処方法いずれかのドアを開け 室内ブザー2秒間隔で点滅セキュリティアラームの警報が作動しています。エンジンスイッチを にすると、警報を途中で停止できます。→ 3-31ページ（セキュリティアラーム） （約10秒間）

約8秒間 小刻みに点滅駐車時にセキュリティアラームの警報が作動したことを示しています。盗難にあってないか車の中を確認してください。

（4回） いつ ブザー音 メーター 原因と対処方法パワースライドドアを自動開閉す

自動開閉中、または安全のため自動開閉できないことを示しています。スライドドア周囲の安全を確認するかまたは自動開閉できる条件になっているか確認してください。→ 3-22ページ（パワースライドドア）

000-取扱説明書.book 23 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-24 ■ キーレスプッシュスタートシステム非装備車 ■ キーレスプッシュスタートシステム装備車 いつ ブザー音 メーター 原因と対処方法運転席ドアを開けたとき室内ブザー エンジンスイッチにキーが差さっています。キーを抜いてください。→ 4-14ページ（キー抜き忘れ警告ブザー） いつ ブザー音 メーター 原因と対処方法すべてのドアを閉めたとき室内/車外

携帯リモコンが検知できない、またはリモコンの電池が切れています。リモコンを車内にもどすか、リモコンをエンジンスイッチに当ててください。→ 4-8ページ（携帯リモコン車外持ち出し警告）→ 4-9ページ（エンジンのかけかた） （約2秒間）エンジンを始動しようとしたとき運転席ドアを開けたとき室内ブザー エンジンスイッチが になっています。 （OFF）にもどしてください。→ 4-14ページ（エンジンスイッチもどし忘れ警告ブザー）

エンジンスイッチを （OFF）にもどしていずれかのドアを開閉してもハンドルがロックされていません。スズキサービス工場で点検を受けてください。→ 4-15ページ（ハンドルロック未作動警告ブザー） リクエストスイッチを押したとき車外ブザーいずれか点灯エンジンスイッチが または になっています。 （OFF）にもどしてください。→ 3-11ページ（リクエストスイッチ未作動警告ブザー） （約2秒間） 携帯リモコンが車内にあります。リモコンを車外に持ち出してください。 いずれかのドアが完全に閉まっていません。完全に閉めてください。 ACC LOCK LOCK ACC

LOCK 000-取扱説明書.book 24 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/警告ブザーが鳴ったときは 1-25 ■ 運転支援機能装備車 ■ オートステップ装備車

スイッチを押したとき車外ブザー いずれかのドアが完全に閉まっていません。完全に閉めてください。→ 3-4ページ（キーレスエントリー） （約2秒間）いつ ブザー音 メーター 原因と対処方法走行中 室内ブザー

レーダーブレーキサポート（RBS）が作動しています。ブレーキペダルを強く踏み込んでください。→ 4-56ページ（レーダーブレーキサポート（RBS））

誤発進抑制機能が作動しています。すみやかにアクセルペダルから足を離してく

• 4-61ページ（誤発進抑制機能）いつ ブザー音 メーター 原因と対処方法

オートステップが作動しました。乗り降りするときは足元に注意してください。

オートステップが作動の途中で停止しました。オートステップの作動をさまたげるものがあれば取り除いてください。→ 3-28ページ（オートステップ）

（5回） いつ ブザー音 メーター 原因と対処方法 000-取扱説明書.book 25 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/よくあるご質問（Q＆A） 1-26 お問い合わせの多い、よくあるご質問についてご案内します。

キーレスエントリー（タイプ別装備）が作動しない。

キーレスエントリーが作動しない状況にあるおそれがあります。 3-4ページ

リモコンキーの電池が消耗しているときは、交換してください。

• 6-7ページ（リモコンキーの電池交換） Q. ドアを開けたら警報が鳴る。

警報装置（セキュリティアラーム）（タイプ別装備）が作動しています。 エンジンスイッチを にして警報を止めてください。 正しい取扱い方法や設定切替えについては、 3-31ページ

Q. ワンアクションスイッチ（タイプ別装備）でドアの施錠ができない。

ワンアクションスイッチではドアの解錠はできますが施錠はできません。 施錠をする場合は、携帯リモコンまたはリクエストスイッチをご使用くだ

Q. フロントガラスやドアガラス内側のくもりを取りたい。

吹出し口切替えダイヤル（ 5-25 ページ ) で、くもりを取る位置に切替えて ください。（マニュアルエアコン）

デフロスタースイッチ（ 5-34ページ ）をご使用ください。（オートエアコン） Q. バックドアガラス内側のくもりを取りたい。

リヤデフォッガースイッチ（ 5-35ページ

応急用スペアタイヤに交換してください。（応急用スペアタイヤ装備車）

パンクの状態によっては、タイヤパンク応急修理セットをご使用いただく ことで、応急修理ができます。（タイヤパンク応急修理セット装備車）

• 7-6ページ（タイヤパンク応急修理セット）

• 7-2ページ（パンク） よくあるご質問（Q＆A） よくあるご質問（Q＆A）

000-取扱説明書.book 26 ページ ２０１７年６月２０日　火曜日　午前９時５８分1 クイックガイド/よくあるご質問（Q＆A） 1-27

Q. バッテリーがあがり、エンジンが始動できない。

救援車のバッテリーとブースターケーブルを接続して、エンジンを始動し

• 7-20ページ（鉛バッテリーあがりのときは）

• 2-40ページ（エンジンオイルを交換するときは）

Q. ヘッドライトまたは制動灯が点灯しなくなった。

• 8-4ページ（電球の容量） Q. 電気装置が使用できなくなった。

• 7-22ページ（ヒューズが切れたときは） Q. 運転席パワーウインドー（タイプ別装備）がオートで全開／全閉しなく

パワーウインドーのはさみ込み防止機構の初期設定が必要です。 3-37ペー

（初期設定のしかた）をお読みください。 オーディオ／スマートフォン連携ナビゲーション Q. 時計をあわせたい。

の項目をお読みください。 ・AM／FMラジオ → 5-42ページ ・CDプレーヤー →5-44ページ ・スマートフォン連携ナビゲーションの場合、時刻は自動で調整されま

くは、付属の取扱説明書をお読みください。

000-取扱説明書.book 27 ページ ２０１７年６月２０日　火曜日　午前９時５８分1-28 000-取扱説明書.book 28 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-1

安全なドライブのために とくに重要な項目ですのでしっかりお読

出発の前に（お車の確認） ･･････････････････････ 2-2荷物を積むときは･･････････････････････････････ 2-4お子さまを乗せるときは ････････････････････････ 2-5運転席にすわって･･････････････････････････････ 2-11エンジンをかけるときは ････････････････････････ 2-13走行するときは ････････････････････････････････ 2-14駐車するときは ････････････････････････････････ 2-20給油するときは ････････････････････････････････ 2-23オートマチック車を運転するときは･･････････････ 2-24オートギヤシフト車を運転するときは････････････ 2-27オートステップ装備車の正しい使いかた･･････････ 2-30パワースライドドア装備車の正しい使いかた･･････ 2-31SRSエアバッグ車を運転するときは･･････････････ 2-324WD車を運転するときは ･･･････････････････････ 2-35ターボ車を運転するときは ･･････････････････････ 2-36こんなことにも注意して ････････････････････････ 2-37エコドライブをしましょう ･･････････････････････ 2-41 お車に装備されているシートベルト、ESP

SRSエアバッグシステム、運転支援機能などの安全装備も、乗員の安全確保には限界があります。法定速度を厳守するとともに、スピードを控えめにして安全運転に心がけてください。(※ESP は、ElectronicStabilityProgram（エレクトロニック スタビリティ プログラム）の略で、DaimlerAGの登録商標です。) 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-2

64P0001車の走行距離、使用状態から判断した適切な時期に実施してください。→ メンテナンスノート（日常点検） こんな症状に気づいたときは 64P0002 タイヤの空気圧をチェック 定期的に点検・調整してください。 この車の指定空気圧は、運転席ドアの開口部に貼付してある「空気圧ラベル」（1）で確認できます。→ メンテナンスノート（日常点検）64P0003 空気圧が不足したまま走行すると、 タイヤの両端が摩耗する原因となります。また、燃費が悪くなります。次のような場合はスズキサービス工場で点検を受けてください。 地面に油や液の漏れたあとが残っ

ブレーキ液が不足している いつもと違うにおい、音、振動が

ハンドルやブレーキを操作したと きの感じがいつもと違う 必読！ 安全なドライブのために 出発の前に（お車の確認） 空気圧が極端に低いまま走行する と、タイヤがバースト（破裂）して思わぬ事故につながるおそれがあり 72J20040 (1) 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-3 バッテリーの液面を点検する 液面が下限（2）より下にあるときは、バッテリー補充液を上限（1）まで補充してください。バッテリー液が不足すると、バッテリーの寿命を縮めるおそれがあります。→ メンテナンスノート（日常点検）80J1267 指定空気圧を守らないと車の性能が 十分に発揮できず、次のようなことが起きるおそれがあり、思わぬ事故につながったり、故障の原因となったりするおそれがあります。・走行安定性が悪化する・ブレーキをかけたときの制動距離

・正確なタイヤ回転速度が検出できなくなって、次の機能が正常に作動しなくなる・ABS（ABS装備車）・エマージェンシーストップシグナル（ESS）（タイプ別装備）

（タイプ別装備）・レーダーブレーキサポート（RBS）（タイプ別装備）・誤発進抑制機能（タイプ別装 ・4WD 車では、その性能が十分に発揮できないばかりでなく、駆動系部品に悪影響をあたえる バッテリー液が不足すると、発熱し て爆発のおそれがあります。 バッテリー端子を外して再び接続す るときは、確実に締め付けてください。ゆるみがあると、火災や故障の原因となります。 (1) (2) 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-4

64P0005排気管に穴やひび割れがないか、ときどき点検してください。荷物の積みすぎは、車体や走行に悪影響をおよぼします。※ 最大積載量はお車の状態により異な 排気管に漏れがあると、排気ガスが車内に侵入して一酸化炭素中毒のおそれがあります。異常を感じたときは、スズキサービス工場で点検を受けてください。 最大積載量2名乗車 4名乗車商用タイプ車 350kg 250kg

燃料や薬品が入った容器、スプレー 缶などを車内に持ち込まないでください。引火や爆発のおそれがありま 80J021 重い荷物は、かたよりのないように 均等に積んでください。荷物のかたよりがあると、カーブなどで横転するおそれがあります。 インパネの上にものを置かないでく ださい。運転視界をさまたげたり、発進時や走行中に動いたりして、安全運転のさまたげになるおそれがあります。また、万一の事故で助手席SRS エアバッグが正常に作動しなかったり、助手席 SRS エアバッグがふくらんだときに飛ばされたりして、けがのおそれがあります。80J070 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-5 お子さまは後席に乗せる 51K0188 できるだけ大人が隣にすわり、お子 さまを見守ってください。 助手席に乗せるとお子さまの不意の 動作が気になったり、お子さまがいたずらしたりして、運転のさまたげになるおそれがあります。 お子さま用シートは、お子さまの年 齢や体格にあった適切なものを選んでください。→ 2-7ページ（お子さま用シートの使用について）→ 3-74ページ（お子さま用シートの選択について） チェンジレバーまたはセレクトレ バーにものをかけたり、チェンジレバーまたはセレクトレバーをハンドレスト代わりに使用したりしないでください。チェンジレバーまたはセレクトレバーが正常に作動しなくなり故障の原因や思わぬ事故につながるおそれがあります。 車内に荷物を積み重ねないでくださ い。視界のさまたげになるばかりでなく、急ブレーキで荷物が飛び出し、思わぬ事故につながるおそれがあります。80J022 動物を乗せるときは、動きまわらな いように注意してください。運転のさまたげになったり、急ブレーキのときなどに思わぬ事故につながったりするおそれがあります。 いつもより慎重に安全を確保 し、スピードを控えめに安全 運転を心がけましょう。 お子さまを乗せるときは 000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-6 お子さまもシートベルトを着用 後席のお子さまが走行中にドアを開 けないように、チャイルドプルーフ

• 3-19ページ （チャイルドプルーフ） お子さま用シートを必要としないお 子さまをやむをえず助手席に乗せる ときは、次のことをお守りくださ

・助手席を一番後ろに下げてくださ い。助手席を前に出していると、 助手席 SRS エアバッグが作動し たときの強い衝撃で重大な傷害 を受けるおそれがあります。 お子さまがアームレストやシート下 のレール部など車内の可動部に手や 足などを近付けないように注意して ください。はさまれてけがをするお

ひざの上にお子さまを抱かないでく ださい。しっかり抱いていても、衝 突のときなどに十分にささえること ができず、お子さまが重大な傷害を 受けるおそれがあります。 80J081 必ずシートベルトを着用させてくだ

シートベルトが首やあごにかかると きや、腰骨にかからないようなお子 さまには、チャイルドシートやジュ ニアシートをご使用のうえ、後席に 乗せてください。シートベルトを正 しく使用しないと、お子さまが重大 な傷害を受けるおそれがあります。 80J082 首がすわっていないお子さま、ひと りすわりのできないお子さまには、 ベビーシートをご使用のうえ、後席

000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-7 シートベルトで遊ばせない 80J028 お子さま用シートの使用につ

一体式後席シート車の場合、ベビー シートなどの後ろ向きお子さま用 シートは、いずれの席でも使用する

分割式後席シート車の場合、ベビー シートなどの後ろ向きお子さま用 シートは、助手席で使用することは できません。後席に取り付けてくだ

チャイルドシートおよびジュニア シートは助手席に取り付けることが できますが、分割式後席シート車は、 安全のため、後席に取り付けてくだ

お子さま用シートは、お子さまの年 齢や体格にあった適切なものを選ん

助手席サンバイザーの両面には、助 手席 SRS エアバッグ装備車にお子さ ま用シートを取り付ける場合の禁止 事項などを示した警告ラベルが貼ら れています。お子さま用シートをご 使用の前に、2-34 ページの「助手席 SRS エアバッグに関する警告ラベ ル」を必ずお読みください。 乗用タイプ車には、次のタイプのお 子さま用シートを取り付けることが できます。（商用タイプ車にはシー トベルトで固定するタイプのみ取り 付けることができます。） ・シートベルトで固定するタイプの

• 3-80 ページ（お子さま用シー トのシートベルトによる固定） ・ISOFIXタイプのお子さま用シート

お子さま用シートの種類によって は、この車に正しく取り付けられな いものがあります。使用する前に、 お子さま用シートに付属の取扱説明 書をよく読み、取り付け方法や取扱 いなどについてご確認ください。 お子さま用シートには、スズキ純正 品をおすすめします。詳しくは、ス ズキ販売店またはスズキ代理店にご

お子さま用シートを使用していて も、お子さまの安全の確保には限界 があります。スピードは控えめにし て、安全運転に心がけてください。 お子さまをシートベルトで遊ばせな いでください。ベルトを身体に巻き つけるなどして遊んでいるときに、 窒息など重大な傷害を受けるおそれ があります。万一の場合は、ハサミ でベルトを切断してください。 000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-8 ドアやウインドーの開閉、 シートの調節は大人が行なう お子さまの手足や首をはさまないよう に、大人が開閉や調節を行なってくだ

• 2-31ページ（パワースライドドア 装備車の正しい使いかた）

• 3-21ページ （スライドドアクローザー）

64P0006 助手席には、ベビーシートなどの後 ろ向きお子さま用シートを取り付け ないでください。助手席 SRS エア バッグがふくらむと、お子さま用 シートの背面に強い衝撃が加わり、 生命に関わる重大な傷害を受けるお

やむをえず助手席にチャイルドシー トおよびジュニアシートを取り付け るときは、助手席を一番後ろに下 げ、前向きに取り付けてください。 80J027 走行する前に、お子さま用シートが 確実に固定され、ガタつき、ゆるみ などがないことを確認してくださ

お子さま用シートを取り付けたシー トの背もたれを倒さないでくださ い。お子さま用シートが適切に固定 されなかったり、衝突したときなど に体がシートベルトの下に滑り込ん だりして、重大な傷害を受けるおそ

万一の事故でお子さま用シートに強 い衝撃を受けた場合は、外観に異常 がなくても再使用しないでくださ い。いざというときに性能を十分発 揮できないおそれがあります。 お子さま用シートは、使用していな いときでもしっかりとシートに取り 付けるか、荷室に収納してください。 シートから取り外したまま客室内に 放置すると、ブレーキをかけたとき などに乗員やものに当たるおそれが

パワーウインドー（タイプ別装備） は、お子さまが自分で操作しないよ うに、ウインドーロックスイッチを

• 3-35ページ （ウインドーロックスイッチ） 000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-9 窓から顔や手を出さない 64P0007

お子さまを荷室に乗せない 64P0008 お子さまが手や顔などを出さないよ うに注意してください。急ブレーキ で重大な傷害を受けたり、転落した りするおそれがあります。また、車 外のものなどに当たって重大な傷害 を受けるおそれがあります。 車から離れるときは、お子さまだけ を車内に残さないでください。 お子さまのいたずらで、車の発進 や火災などの事故を起こすおそれ

炎天下の車内は高温になり、お子 さまが熱中症にかかるおそれがあ ります。エアコンをつけていて も、車内にお子さまだけを残さな

80J032 荷室は人が乗る構造になっていませ ん。お子さまを乗せないでください。 急ブレーキなどで思わぬ事故につな がるおそれがあります。 道路上での停車中も、お子さまを荷 室で遊ばせないでください。 000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分必読！安全なドライブのために 2-10

植込み型心臓ペースメーカーなどをご使用の方へ 64P20030 植込み型心臓ペースメーカーおよび植込み型除細動器（ICD）を使用している方 は、キーレスプッシュスタートシステム装備車の各発信機（下図参照）から約22cm 以内の範囲に、植込み型心臓ペースメーカーおよび植込み型除細動器（ICD）が近づかないようにしてください。電波が植込み型心臓ペースメーカーおよび植込み型除細動器（ICD）の作動に影響をあたえるおそれがあります。 植込み型心臓ペースメーカーおよび植込み型除細動器（ICD）以外の医療用電気 機器を使用している方は、キーレスプッシュスタートシステム装備車の電波が医療用電気機器の作動に影響をあたえる場合があるため、医療用電気機器製造業者などへ影響を確認してください。 詳しくは、スズキ販売店またはスズキ代理店にお問い合わせください。 (1) 前席ドア車外発信機(2) 車室内発信機(3) 荷室発信機(4) バックドア車外発信機 キーレスプッシュスタートシステム装備車 (1) (2) (1) (3) (4) 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-11 ハンドル、シート、ミラーの

64P0009 正しい運転姿勢がとれるように、次のことに注意してシートを調節してくだ

背もたれと腰の間にすきまのないよ うにシートに深くすわります。 ペダル類を踏み込んだときに、ひざ が伸びきらないで余裕があるようにシートを前後に調節します。 背中を背もたれに軽くつけ、ハンド ルを握ったときにひじが軽く曲がる程度に背もたれの角度を調節します。82K183 走行中にハンドルの調節（タイプ別 装備）やシートの調節、ルームミラーやドアミラーの調節をしないでください。ハンドル操作を誤ったり、前方不注意となったりして、思わぬ事故につながるおそれがありま

• 3-44ページ（チルトステアリング）→ 3-45ページ（前席シート）→ 3-39ページ（ルームミラー）→ 3-40ページ（ドアミラー） 背もたれを必要以上に倒さないでく ださい。ヘッドレストやシートベルトが本来の機能を発揮できません。

背もたれと背中の間にクッションなどを入れないでください。正しい運転姿勢がとれないばかりか、シートベルトやヘッドレストの効果が十分に発揮されないおそれがあります。 ɅȫȟᢌȢ௽ȟɝʙʽʓʵ଩ͽȟഒȾᚐȽțɞᑔ˹ɥᑔɕȲɟȾᢌȢȷȤɞɅȩȟɆȠɜȭʤʊʵ᭒ɥᡍɓȻȠȾͺᛀ ȟȕɞ ʁ˂ʒȾ຅ ȢȬɢɞ 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-12 シートベルトは正しく着用 70K216 シートを正しい位置に調節し、上体 を起こして奥深くすわります。 ベルトがねじれないように着用しま

ベルトがねじれていないことを確認 し、たるみを取り除きます。

• 2-11ページ（正しい運転姿勢） 運転席の足元付近にものを置

64L20030 走行前にシートベルトを正しく着用 してください。走行中に着用したり 調節したりすると、思わぬ事故を起 こすおそれがあります。 背もたれを必要以上に倒さないでく ださい。また、洗たくばさみやク リップなどでベルトをたるませない でください。シートベルトが本来の 効果を発揮できません。 肩の中央にかけ、たるみ、ねじれを取る腰のできるだけ低い位置にかけ、たるみを取るシートを調節し、上体を起こして奥深くすわる 助手席や後席の同乗者全員にシート ベルトを着用させてください。 81M20040 空き缶などを足元に放置しないでく ださい。ペダル操作ができなくなっ て思わぬ事故につながるおそれがあ

000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-13 車にあったフロアマットを

64L20040 換気が悪いところでエンジン

64P0011ペダル操作のさまたげになって思わぬ事故につながるおそれがありますので、次のことをお守りください。 足元の形にあわないフロアマット フロアマットを重ねて敷かない フロアマットは固定具などで確実 に固定する64P0010※ 運転席および助手席側のフロア（カーペット下）には、スズキ純正フロアマットを固定するための固定具（ホック）があります。この車専用のスズキ純正フロアマットのご使用をおすすめします。 スズキ純正フロアマットの例 車庫の中など、換気が悪いところで エンジンをかけたままにすると、一酸化炭素中毒のおそれがあります。 エンジンをかけた状態で、バックド アを開けたままにしないでください。排気ガスが車内に侵入します。 車内で排気ガスのにおいがしたとき は、すべての窓を全開にし、エアコン、ヒーターの内外気切替えを外気導入に切り替え、ファンを強にして換気します。換気してもにおいが消えないときは、すみやかにスズキサービス工場で点検を受けてくださ

エンジンをかけるときは 000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-14 窓越しのエンジン始動はしない 64P0012運転席にすわり、ブレーキペダルを踏んでからエンジンを始動してください。 周囲をよく確認してから発進する 64P0013 エンジン始動直後の空ぶかし や急発進、急加速をしない 64P0014エコドライブのため、空ぶかしや急発進、急加速はしないでください。→ 2-41ページ（エコドライブをしましょう）窓越しのエンジン始動はしないでください。思わぬ事故につながるおそれがあります。→ 4-9ページ（エンジンのかけかた）

周囲の安全をしっかりと確認してか バックミラーやバックアイカメラ （タイプ別装備）だけでは後方の安全が十分に確認できません。車を後退させるときは、車から降りて自分の目で後方を確認してください。エンジン始動直後は暖まっていないので、空ぶかしや急発進、急加速をすると、エンジン故障の原因となり

000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-15 携帯電話やナビゲーションな

80J071 ハンドルの中に手を入れてス イッチなどを操作しない 80J034 ブレーキペダルに足を乗せた

64L20060 必要以上に長い時間、半クラッチ操作 を行なわないでください。 運転者は、走行中に自動車電話や携 帯電話などを操作しないでください。 電話の操作に気を取られ、思わぬ事 故につながるおそれがあります。 運転者は、走行中にテレビを見た り、ナビゲーションやオーディオな どを操作したりしないでください。 前方不注意で思わぬ事故につながる

ハンドル操作のさまたげになり、思 わぬ事故の原因となります。 ブレーキ部品が早く摩耗したり、ブ レーキ装置が過熱したりして、効き が悪くなるおそれがあります。 クラッチが早く摩耗したり過熱した りして、思わぬ事故につながるおそ

000-取扱説明書.book 15 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-16 走行中はニュートラルにしない 64P0015 長い下り坂ではエンジンブ

長い下り坂ではエンジンブレーキ（※） を併用してください。アクセルペダル から足を離し、走行速度にあわせて、次 のようにシフトダウンします。 オーバードライブ（O/D）スイッチを OFFにするか、セレクトレバーを または にシフトダウンします。

• 4-17ページ （セレクトレバーの操作） セレクトレバーを （マニュアルモー ド）にしてから、−側へ操作して適切 なギヤにシフトダウンします。

• 4-28ページ （セレクトレバーの操作） ギヤを1速ずつおとします。

• 4-44ページ （チェンジレバーの操作） ※エンジンブレーキとは、走行中にア クセルペダルから足を離したときに 起こるブレーキ効果のことをいいま す。エンジンブレーキは低速ギヤほ

64P0016 緊急時以外は、走行中にチェンジレ バーまたはセレクトレバーをニュー トラルに入れないでください。エン ジンブレーキがまったく効かないた め、思わぬ事故の原因となります。

ブレーキペダルを踏み続けると、ブ レーキ装置が過熱してブレーキが効 かなくなるおそれがあります。

000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-17

64P0017 トンネルの出口や橋の上、大型トラッ クが通りすぎるときなどに、横風を受 けて車が横に流されることがありま す。あわてずハンドルをしっかり握 り、徐々にスピードを落として進路を

64P0018 滑りやすい路面ではゆっくり

64P0019 草などが駆動系部品や排気管にから まると、駆動装置が損傷したり、火 災につながったりするおそれがあり

濡れた路面や凍結路、積雪路などで は、急発進、急加速、急ブレーキ、急 ハンドル、急激なエンジンブレーキ など「急」のつく運転はしないでく ださい。スリップ事故につながるお

滑りやすい路面では、２速発進モー ドを使用することでスムーズに発進 することができます。（オートギヤ

深い雪道、砂地や砂利道など駆動力 を必要とする場合は2 速発進モード を解除してください。（オートギヤ

   急発進   急加速   急ブレーキ   急ハンドル急激なエンジンブレーキ 000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-18 水たまりを高速で通り抜けない 64P0020 水たまりを走行したあとや洗 車後はブレーキの効きを確認 64P0021 周囲の安全を確かめてから低速でブ レーキペダルを数回踏み、ブレーキ の効きを確かめてください。 ブレーキの効きが悪いときは、効き が回復するまで低速で繰り返しブ レーキペダルを軽く踏み、ブレーキ 装置のしめりを乾かしてください。 冠水した場所は走行しない 64P0022 万一、冠水した場所を走行したとき は、ブレーキの効きを確かめながら安 全な場所に停車し、スズキ販売店また はスズキ代理店にご連絡ください。ま た、次の項目などについて点検を受け

エンジン、トランスミッション、デ ファレンシャルなどのオイル量およ び質の変化（オイルが白濁している 場合は、水が混入していますのでオ

水たまりや濡れた路面を高速で走行 すると、タイヤと路面の間に水の膜 ができ、タイヤが浮いた状態になる ことがあります。これをハイドロプ レーニング現象といい、ハンドルや ブレーキがまったく効かなくなって 思わぬ事故につながるおそれがあり

冠水した場所や、深い水たまりを走 行しないでください。エンスト、電 装品のショート、エンジン破損など

000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-19 スタック（立ち往生）したと

ぬかるみや砂地などで、駆動輪が空 転して脱出できなくなることをス

前進と後退を繰り返すときは、駆動 装置などが損傷するおそれがあるた め、次のことに注意してください。

バーを確実に入れてからアクセル を軽く踏んでください。

レバーを 、 、または へ 確実に入れ、メーター内の表示 （セレクトレバー位置表示または ギヤポジション表示）が１（２速 発進モードインジケーターが点灯 しているときは２）または R に なっていることを確認してからア クセルを軽く踏んでください。

• 4-34ページ （2速発進モード選択機能） ・数回行なっても脱出できないとき は、操作を中止してください。 タイヤの下に石や木を入れると脱出

装備車では、トラクションコン トロールが脱出に適さないときがあ ります。そのようなときは、ESP

OFF スイッチを操作してトラクショ ンコントロールを作動停止の状態に

パートタイム 4WD 車は、2WD の状 態でスタックしたときに4WDへ切り 替えると脱出しやすくなります。

• 4-45ページ （2WD4WDの切替え操作） 64P0023

• 1-12ページ（警告灯・表示灯） 床下に強い衝撃を受けたら？ ただちに安全な場所に停車し、ブレー キ液や燃料が漏れていないか、排気 管などに異常がないか点検してくだ さい。異常が見つかったときは、スズ キ販売店またはスズキ代理店にご連

脱出しようとする前に、周囲の安全 を十分に確認してください。勢いよ く発進して事故を起こすおそれがあ

タイヤを高速で空転させないでくだ さい。タイヤが異常に過熱して破損 したり、駆動装置が損傷したりする

000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-20 タイヤが突然パンクしたら？ ハンドルをしっかり握り、慎重にブレーキをかけて徐々にスピードを落とし、安全な場所に停車してくださ

• 7-2ページ（パンク） ブレーキペダルが重く感じたら？ 車には、エンジンの負圧を利用してブレーキペダルを踏む力を軽減するブレーキ倍力装置がついています。エンジンの負圧が低下していると、ブレーキペダルを踏んだときに重く感じることがありますが、異常ではありません。そのままペダルを強く踏んでください。 パーキングブレーキをしっか

■ 平らな場所に駐車するときは ブレーキペダルを踏んだまま、パーキングブレーキをしっかりとかけます。→ 4-15ページ（パーキングブレーキの操作）80P013472M10202 は、セレクトレバーを に入れ

• 4-17ページ（セレクトレバーの操作）→ 4-28ページ（セレクトレバーの操作）は、チェンジレバーを Ｒ（リバース）または１速に入

• 4-44ページ（チェンジレバーの操作） ブレーキペダルからゆっくりと 足を離し、車が動き出さないことを確認してください。(1) パーキングブレーキペダル

(1) (2) パーキングブレーキレバー 平らな場所に少しの間駐車するとき でも、安全のため、セレクトレバーを に入れるか、チェンジレバーをRまたは1速に入れてください。 寒冷時にパーキングブレーキをかけ ると、凍結して解除できなくなるおそれがあります。坂道を避け、平らな場所に駐車してください。→ 6-18ページ（パーキングブレーキ） マニュアル車オートギヤシフト車 (2)

000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-21 ■ 坂道に駐車するときは 、 は、平らな場所で駐車するときと同じ操作です ジレバーをＲ（リバース）、上り坂では１速に入れてください。市販品の輪止めや石などでタイヤを固定し、車が動き出さないようにしてください。 エンジン停止後に冷却ファン が回転することがあります エンジン冷却水温が高い場合、エンジンを停止させたあとでもエンジンルーム内の冷却ファンが駆動しますが、異常ではありません。冷却水の温度が下がると、自動的にファンが停止します。 車を移動するときはエンジン

64P0024急な坂道には駐車しないでください。無人で車が動き出すなど、思わぬ事故につながるおそれがあります。動いているファンに近づかないでください。手や髪、衣類などが巻き込まれると、けがのおそれがあります。

坂道を利用して惰性で車を移動しないでください。ハンドルをまわすときやブレーキペダルを踏むときに強い力が必要となって、思わぬ事故を起こすおそれがあります。 周囲の状況や風向きで排気ガスが車 内に侵入し、一酸化炭素中毒のおそれがあります。 無意識にセレクトレバーやチェンジ レバーを動かしたり、アクセルペダルを踏み込んだりして、思わぬ事故を起こすおそれがあります。 無意識にアクセルペダルを踏み続け ると、エンジンや排気管が過熱して火災のおそれがあります。 000-取扱説明書.book 21 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-22 燃えやすいものの近くに駐車

64P0025 車から離れるときはエンジン

64P0026 少しの間でも車から離れるときは、現 金や貴重品を車内に放置しないでくだ さい。盗難のおそれがあります。 車内にパソコンや携帯電話な

盗難にあったり、水分や湿気または温 度変化などにより故障したりするおそ

80J1004 枯れ草、紙くず、ベニヤ板などの可燃 物の近くに車を止めないでください。 排気管や排気ガスが高温になるため、 火災のおそれがあります。 エンジンをかけたまま車から離れな いでください。火災や盗難など思わ ぬ事故につながるおそれがあります。 炎天下で駐車するときは、車内にラ イターやスプレー缶、プラスチック 製品（メガネやカード、CD ケース など）や炭酸飲料缶を放置しないで ください。車内が高温になるため、 ライターやスプレー缶の自然発火や 爆発による火災、メガネやカード、 CD ケースなどの変形やひび割れ、 炭酸飲料缶の破裂を起こすおそれが

操作部が露出しているライターやス プレー缶をグローブボックスや小物 入れなどに入れたり、床やシートの すきまに落としたままにしたりしな いでください。荷物を押し込んだと きやシートを動かしたときに、ガス が噴出して火災につながるおそれが

000-取扱説明書.book 22 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-23

• 5-2ページ（燃料給油口） 64P0027 セルフスタンドで給油すると

必ず次のことをお守りください。 エンジンを止めてください。 給油中はドアや窓を閉めてくださ

ガソリンは引火性が高いため、タ バコなどの火気は厳禁です。

セルフスタンドで給油するときは必ず次のことをお守りください。 フューエルキャップを開ける前 に、車体または給油機の金属部分に手を触れて、身体の静電気（※）を除去してください。身体に静電気を帯びていると、放電による火花で燃料に引火し、やけどのおそれがあります。また、給油中は車内にもどらないでください。再び帯電するおそれがあります。 給油口には、静電気除去を行なっ た方以外の人を近づけないでくだ ※ 空気が乾燥すると、身体に多くの静電気が帯電します。また、かさね着をすると、繊維の摩擦により静電気が発生します。とくに乾燥する季節は注意してく

フューエルキャップはゆっくりと ゆるめ、空気が抜ける音が止まったらキャップを開けます。急に開けると燃料タンク内の圧力が急激に抜け、燃料が吹き出すおそれがあります。 給油口に給油ノズルを止まるとこ ろまで確実に差し込んでください。ノズルを確実に差し込まないと、燃料が吹きこぼれるおそれがあります。 000-取扱説明書.book 23 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-24 無鉛ガソリン以外は使用しない オートマチック車には特有の操作上の注意があります。4-17 ページの「オートマチック車」もあわせてお読みいただき、正しい取扱いをしてください。 クリープ現象に注意して エンジンをかけて停車しているとき、セレクトレバーが 以外に入っていると、アクセルペダルを踏まなくても車がゆっくり動きます。これをクリープ現象といいます。 給油ノズルのレバーを止まるところ まで確実に引いてください。 給油ノズルの自動停止（オートス トップ）機能が作動したら、給油を終了してください。自動停止後に継ぎ足し給油をすると、燃料があふれ出るおそれがあります。80J1005※給油機によっては、早期に自動停止機能が作動して給油できない場合があります。スタンド従業員の指示にしたがってください。 燃料をこぼさないようにしてくださ い。こぼれた場合は、ただちにやわらかい布などでふき取ってください。火災など思わぬ事故につながるおそれがあります。また、そのまま放置すると、塗装のしみ、変色、ひび割れの原因となります。 給油後は、給油ノズルを確実にもと の位置にもどし、フューエルキャップをカチッという音が2回以上するまで閉めてください。キャップが確実に閉まっていないと、燃料が漏れたり、火災が発生したりするおそれがあります。 燃料は人体に有害な物質を含んでい ます。気化した燃料を吸い込まないでください。 そのほか、スタンドに掲示されてい る注意事項をお守りください。 ፕȡᠴȪ

有鉛ガソリンや粗悪ガソリン、そのほかの燃料（アルコール系、軽油など）を使用すると、エンジンや燃料配管系などに悪影響をおよぼします。 セレクトレバーを 以外に入 れているときは、ブレーキペダルをしっかり踏んでください。 エンジン始動直後やエアコン作動時 などは、クリープ現象が強くなることがあります。とくにしっかりブレーキペダルを踏んでください。

000-取扱説明書.book 24 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-25 （リバース）ポジション

セレクトレバーを に入れると室内 で警告ブザーが鳴り、セレクトレバー が に入っていることを運転者に知

ペダルの踏み間違いに注意 ペダルの踏み間違いを防ぐため、エン ジンをかける前にアクセルペダルとブ レーキペダルを実際に足で踏んで、位 置を確認してください。 ブレーキペダルは右足で踏む 80P0135 左足では適切なブレーキ操作ができま せん。ブレーキペダルは右足で踏む習

（リバース）ポジション警告ブ ザーは、車外の人に車の後退を知ら せるためのものではありません。 アクセルペダルとブレーキペダルを 踏み間違えると、思わぬ事故につな

(1) パーキングブレーキ (2) ブレーキペダル (3) アクセルペダル (1) (2) (3) 000-取扱説明書.book 25 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-26 セレクトレバーを操作すると

前進と後退を繰り返すときなどは、 セレクトレバーを に入れたこと を忘れることがあります。車を後退 させたあとは、すぐに から に入れる習慣をつけてください。 切り返しなどで前進と後退を繰り返 すときは、完全に停車してからセレ クトレバーを操作してください。 セレクトレバーの位置は目で

始動時や降車時は 、前進時は 、 後退時は に入っていることを目で

64P0161 アクセルペダルを踏んだままでセレ クトレバーを操作しないでください。 急発進して事故を起こすおそれがあ

エンジンをかけたまま車から離れな いでください。万一、セレクトレバー が 以外に入っていると、車がひ とりでに動き出すおそれがありま す。また、車に乗り込むときに誤っ てセレクトレバーを動かしたりアク セルペダルを踏み込んだりして、思 わぬ急発進のおそれがあります。

000-取扱説明書.book 26 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-27 オートギヤシフト車には特有の操作上の注意があります。4-28ページの「オートギヤシフト車」もあわせてお読みいただき、正しい取扱いをしてください。 クリープ機能に注意して エンジンをかけて停車していると き、セレクトレバーが 以外に入っていて、ブレーキペダルを離すと同時に、アクセルペダルを踏まなくても車がゆっくり動きます。これをクリープ機能といいます。 次のようなとき、クリープ機能は働 きません。・運転席ドアが開いている・ブレーキペダルを踏んでいる・パーキングブレーキをかけている クリープ機能を再開するには、次の確認および操作をすべて行なってくださ

運転席ドアが閉まっていることを確認・トランスミッション警告灯が点滅していないことを確認・パーキングブレーキを解除し、アクセルペダルまたはブレーキペダルを踏んでからアクセルペダルまたはブレーキペダルを離す （リバース）ポジション

セレクトレバーを に入れると室内で警告ブザーが鳴り、セレクトレバーが に入っていることを運転者に知らせます。 ペダルの踏み間違いに注意 クリープ機能はパーキングブレーキを解除するだけでは再開しません。次に記載されている操作を行なってくださ

セレクトレバーを 以外に入 れているときは、ブレーキペダルをしっかり踏んでください。 エンジン始動直後やエアコン作動時 は、クリープ機能が強くなることがあります。とくにしっかりブレーキペダルを踏んでください。トランスミッション警告灯が点灯したり、点滅したりしているときはクリープ機能が働かない場合があります。→ 3-102ページ（トランスミッション警告灯）（リバース）ポジション警告ブザーは、車外の人に車の後退を知らせるためのものではありません。アクセルペダルとブレーキペダルを踏み間違えると、思わぬ事故につながります。

000-取扱説明書.book 27 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-28 ペダルの踏み間違いを防ぐため、エンジンをかける前にアクセルペダルとブレーキペダルを実際に足で踏んで、位置を確認してください。 ブレーキペダルは右足で踏む 64L20140左足では適切なブレーキ操作ができません。ブレーキペダルは右足で踏む習慣をつけてください。 セレクトレバーを操作すると

前進と後退を繰り返すときなどは、セ レクトレバーを 、またはに入れたことを忘れることがあります。車を前進させたあとは、すぐにまたは から に入れ、後退させたあとはすぐに から に入れ、メーター内のセレクトレバー位置表示が N になっていることを確認する習慣をつけてください。 切り返しなどで前進と後退を繰り返すときは、ブレーキペダルを踏んで完全に停車してから、セレクトレバーを操作し、メーター内の表示（セレクトレバー位置表示またはギヤポジション表示）が前進のときは 1（２速発進モードインジケーターが点灯しているときは２）、後退のときには R になっていることを確認してください。→ 4-34ページ（2速発進モード選択機能） セレクトレバーを操作したときに、 セレクトレバー位置表示が点滅し、警告ブザーが鳴った場合、セレクトレバーの位置とメーター内の表示（セレクトレバー位置表示またはギヤポジション表示）にずれが生じています。そのまま少し（2 〜 3 秒）待っても切り替わらないときは、ブレーキペダルを踏んでセレクトレバーの操作をやり直してください。 セレクトレバーの位置とメーター内 の表示が異なる場合、メーター内の表示が正しいギヤの位置を示してい アクセルペダルとブレーキペダルの両方を同時に踏まないでください。クラッチが損傷したり、発熱したりする原因になります。(1) ブレーキペダル(2) アクセルペダル (1) (2)

アクセルペダルを踏んだままでセレクトレバーを操作しないでください。急発進して事故を起こすおそれがあ

000-取扱説明書.book 28 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-29 セレクトレバーの位置とメー ター内の表示を目で確認 始動時や降車時は 、前進時は または 、後退時は に入れたと き、メーター内の表示（セレクトレ バー位置表示またはギヤポジション表 示）が P、1（２速発進モードインジ ケーターが点灯しているときは２）ま たは R になっていることを目で確認し

• 4-34ページ （2速発進モード選択機能）

64P1001 そのほかのオートギヤシフト

前記以外にも、オートギヤシフト車に は特有の機能・操作方法があります。下 記の参照先もしっかりお読みください。 警告ブザーが鳴ったときは

• 1-20ページ （オートギヤシフト車のみ）

• 3-102ページ （トランスミッション警告灯）

• 3-104ページ （ブレーキシステム警告灯）

• 4-29ページ （セレクトレバーの動かしかた） 2速発進モード選択機能

• 4-34ページ （2速発進モード選択機能） オートギヤシフト車の特性

• 4-35ページ （オートギヤシフト車の特性） オートギヤシフト車の運転のしかた

エンジンをかけたまま車から離れな いでください。万一、セレクトレバー が 以外に入っていると、車がひ とりでに動き出すおそれがありま す。また、車に乗り込むときに誤っ てセレクトレバーを動かしたりアク セルペダルを踏み込んだりして、思 わぬ急発進のおそれがあります。

走行中は発進モード切替えスイッチ の操作をしないでください。操作に 気を取られて、思わぬ事故につなが

000-取扱説明書.book 29 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-30 3-28 ページの「オートステップ」もあわせてお読みいただき、オートステップ装備車の特性や操作上の注意を十分理解して正しい取扱いをしてください。 オートステップは、高齢のかたや小さいお子さまが助手席側のスライドドアから乗り降りするときの補助装置です。 オートステップは、車体の左側面か ら約15cm、地上から約17cmの高さまで張り出します。ただし、次のような場合には、地上からの高さが変わります。・車に人やものを乗せている・オートステップに人が乗っている・路面に凹凸がある オートステップの張り出しおよび格 納動作は、スライドドアの開閉からそれぞれ約2秒間かかります。 オートステップの許容荷重は 150kg までとなっています。64P0029 助手席側のスライドドアから

• 3-105ページ（オートステップ警告灯）→ 6-18ページ（オートステップ装備車の手入れ）→ 7-27 ページ（オートステップ用ヒューズが切れたとき）→ 7-40 ページ（オートステップが格納されないときは） オートステップ装備車の

オートステップ張り出し時の長さ・高さ 約17cm約15cm オートステップと車体のすきまに、 手や足などを入れないでください。とくに次のような場合は、周囲の安全を十分に確認してから、助手席側のスライドドアを開閉してください。オートステップの作動により、人にけがをさせたり、ものが破損したりするおそれがあります。・縁石や壁などがある狭い場所・スライドドアの近くに人がいたりものがあったりする・オートステップの上に人が乗って

助手席側のスライドドアを完全に閉 めないと、オートステップは格納されません。半ドアの状態で走行した場合、一定の速度になるとオートステップは自動的に格納されますが、人が歩くような遅い速度のときは格納されないことがあります。張り出したオートステップが人やものに当たるおそれがありますので、ドアが完全に閉まっているか確認してくだ

000-取扱説明書.book 30 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-31 3-22 ページの「パワースライドドア」もあわせてお読みいただき、パワースライドドア装備車の特性や操作上の注意を十分理解して正しい取扱いをしてください。 パワースライドドアとは パワースライドドアは、次の操作に より自動開閉できます。・ドアハンドル・ワンアクションスイッチ・運転席にあるパワースライドドア

自動開閉中は、周囲に注意をうなが すため、警告ブザーが “ ピッピッピッ”と断続的に鳴り続けます。 パワースライドドアには、スライド ドアクローザー機能があります。→ 3-21ページ（スライドドアクローザー） パワースライドドアには、自動開閉 するときの安全装置として、はさみ込み防止機構があります。→ 3-27ページ（はさみ込み防止機構） パワースライドドアを開閉す

パワースライドドアを開けるとき は、後席窓から手や頭などの身体を出さないでください。身体をはさまれ、重大な傷害を受けるおそれがあ 64P0030 パワースライドドアの開閉は、車外 および車内のスライドドア周囲の安全を十分に確認してから行なってください。ドアに手足や顔などの身体をはさまれ、重大な傷害を受けるおそれがあります。64P20020 000-取扱説明書.book 31 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-32

SRS エアバッグシステムの効果を発揮させるために、3-66ページの「SRSエアバッグ」もあわせてお読みいただき、正しい取扱いをしてください。

シートベルトは必ず着用 65J106 パワースライドドアの開閉はお子さ まではなく大人が行ない、お子さまの身体をはさまないように気をつけてください。64P0031 パワースライドドアは、走行中に自 動開閉できないようになっていますが、次の条件をみたすと自動開閉する場合があります。完全に停車したことを確認してから操作してください。車が動いているときの開閉は、思わぬ事故につながるおそれがあり ・車速が約3km/h以下・パーキングブレーキがかかっているか、ブレーキペダルを踏んで 後輪のタイヤ交換などをするときは、安全のため、パワースライドドアメインスイッチを にし、ドアを全閉状態にしてください。誤って自動開閉してしまった場合、手などの身体をはさまれ、けがのおそれがあります。→ 3-23 ページ（パワースライドドアメインスイッチ） OFF SRSエアバッグシステムは、シートベルトに代わるものではありません。シートベルトと併用することで、その効果を発揮するシートベルトの補助拘束装置です。したがってSRSエアバッグシステムが装備されている車であっても、シートベルトを必ず着用してください。 SRSエアバッグ車を

000-取扱説明書.book 32 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-33

瞬時にふくらむ運転席・助手席 SRS エ アバッグにより強い衝撃を受けるおそ れがあるため、運転者および助手席の 同乗者は、シートに奥深くすわり、背も たれに背中を軽くつけてください。ま た、シートを前方に出しすぎないよう にシートの位置を調節してください。

• 2-11ページ（正しい運転姿勢） 64P0009 SRS エアバッグシステムを 正常に機能させるために 66K20540 ハンドルやインパネに、顔や胸など を近づけたり、足を置いたりしない でください。SRSエアバッグが作動 したときの強い衝撃で、重大な傷害 を受けるおそれがあります。 ハンドルを交換する、ハンドルの パッド部にステッカーを貼る、色を ぬる、カバーで覆うなどの改造をし

エアバッグ収納部およびその周辺に は、ステッカーを貼ったり色をぬっ たりしないでください。また、アク セサリーや芳香剤、ETC 車載器や ポータブルカーナビなどを取り付け たり置いたり、傘などを立てかけた

フロントガラスやルームミラーにア クセサリー（スズキ純正用品を除く） などを取り付けないでください。 000-取扱説明書.book 33 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-34 助手席 SRS エアバッグに関

助手席サンバイザーの両面には、次の 警告ラベルが貼られています。このラ ベルは、助手席 SRS エアバッグが作動 したときにお子さま用シートにあたえ る影響と、お子さま用シートの取り付 けに関する禁止事項を示しています。 この車の助手席にお子さま用シートを 取り付ける場合は、警告ラベルの説明 および参照先の項目をご覧になり、適 切に取り付けてください。 72M00150

助手席には、ベビーシートなどの後 ろ向きお子さま用シートを取り付け ないでください。助手席 SRSエア バッグがふくらむと、お子さま用 シートの背面に強い衝撃が加わり、 生命に関わる重大な傷害を受けるお

000-取扱説明書.book 34 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-35 4WD車には特有の操作上の注意があります。正しい取扱いをしてください。 パートタイム 4WD 車は、4-45 ペー ジの「2WD4WD の切替え操作」 もあわせてお読みください。 路面の状況に注意して走行する 64P0022 4WDで急旋回をしない 64P00324WD 車は、雪道、急坂路、砂地、ぬかるみなどのタイヤがスリップしやすい路面で優れた走行性能を発揮しますが、万能ではありません。また、オフロード（不整地）、ラリー専用車ではありません。次のことをお守りください。 砂地やぬかるみなど、タイヤが空 転しやすいところでは連続走行しないでください。 ブレーキ性能は2WD車と比べてほ とんど差がありません。滑りやすい路面での走行には十分車間距離をとってください。アクセル、ハンドル、ブレーキの操作も、2WD車と同様に慎重に行なってください。 渡河走行や水中走行をしないでく

4WD車を運転するときは フルタイム4WD車 パートタイム4WD車 4WDで急カーブや脇道、駐車場で急旋回をすると、ハンドルをまわすときの力が大きくなるとともに、タイトコーナーブレーキング現象（※）が起きて、思いがけない事故を起こすおそれがあります。また、駆動装置が損傷する原因となります。※タイトコーナーブレーキング現象とは、4WDでの急旋回時に、前輪と後輪の回転の差を吸収しきれない状態が生じ、ブレーキをかけたときと同じ状態になることをいい

パートタイム4WD車 000-取扱説明書.book 35 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-36 乾燥した舗装路では4WDで

64P0033ターボ車には特有の注意があります。次の内容をよく読み、正しい取扱いをしてください。 ターボとは、通常のエンジンより大きな馬力を引き出す精密装置です。ターボ装置内のタービン（羽根）が、排気ガスの圧力で超高速回転することで、エンジンに多量の圧縮空気を送り込みます。タービンを含むターボ装置は700 ℃以上の高温になり、その潤滑と冷却はエンジンオイルによって行なわれています。ターボ装置の故障を防ぐため、次のことをお守りください。 エンジンオイル、オイルフィルター は定期的に交換してください。劣化したオイルのまま運転を続けると、ターボ装置の潤滑と冷却が適切に行なわれず、タービン軸受部の固着や異音の原因となります。→ 2-40ページ（エンジンオイルを交換するときは） 高速走行直後や登坂走行直後は、す ぐにエンジンを停止しないでくださ 次の表にしたがってアイドリング運転を行ない、高温になったターボ装置を冷却してからエンジンを停止してください。濡れた舗装路でも 4WD で走行することは、できるだけ避けてください。タイヤがスリップしにくい路面では、前輪と後輪の回転の差を吸収しきれず次のような状態が生じます。 駆動装置に無理な力がかかって、

カーブではブレーキがかかったよ パートタイム4WD車

アイドリング運転時間の目安高速走行、登坂走行 約1分市街地、郊外などの

ターボ車を運転するときは 000-取扱説明書.book 36 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-37 エンジンが冷えているときに、空ぶ かしや急加速をしないでください。 車検を受けるときの注意 ESP

装備車をテスターに載せる場合は、ESP を整備モードに切り替える必要があります。詳細については、スズキ販売店またはスズキ代理店にご相談ください。 マッチ、タバコの火は確実に

68H20580 外装部品に力をかけすぎない

前記にしたがって適切に取り扱わないと、ターボ装置の故障や破損の原因となります。 こんなことにも注意して マッチ、タバコの火は確実に消し、 吸いがらを入れた灰皿（タイプ別装備）は完全に閉めてください。 灰皿（タイプ別装備）の中に吸いが らをためすぎたり、紙など燃えやすいものを入れたりしないでくださ スポイラー、リヤバンパー、サイドスカートなどに強い力をかけないでください。破損するおそれがあります。次のような場合は、バンパーまたは車両下部が破損するおそれがあります。十分注意してください。 路肩など段差がある場所への乗り

000-取扱説明書.book 37 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-38

68H20590 この車に適さない部品を取り付け る、あるいは自己流の調整や配線を するなどの改造をしないでくださ

火災や事故につながるおそれがあり ます。また、取扱い、性能、耐久性 に悪影響をあたえたり、法令に違反 したりするおそれがあります。 無線機、ナビゲーション、オーディ オ、ETC車載器などの電気製品の取 り付け、取り外しをするときは、ス ズキ販売店またはスズキ代理店にご 相談ください。また、バッテリー端 子から電気製品の電源をとったり、 アース線を直接つなげたりしないで ください。電子部品のはたらきをさ ま た げ た り、火 災、故 障、バ ッ テ リーあがりなどを起こしたりするお

ホイール、ホイールナットは指定の スズキ純正品以外を使用しないでく ださい。走行中にナットがゆるんで ホイールが外れるなど、思わぬ事故 につながるおそれがあります。ま た、燃費や走行安定性が悪化した り、故障の原因となったりします。 ディスチャージヘッドライト装備車 では、次のような改造をするとオー トレベリング機能（自動光軸調整機 能）が正常に作動しなくなるおそれ

・サスペンションの改造（車高やサ スペンションの硬さ変更） ・指定サイズ以外のタイヤやホイー

お車の故障診断コネクターには、指 定の点検整備用の故障診断装置のみ が接続できます。指定以外の機器を 接続すると、電子部品のはたらきを さまたげたり、バッテリーあがりな どを起こしたりするおそれがありま

000-取扱説明書.book 38 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-39 部品の取り付け、取り外し、

80J069 飲み物などをこぼしたときは SRS エアバッグ、シートベルトプ リテンショナーは、その機能に影響 をあたえる部品に手を加えると、思 いがけないときに作動したり、必要 なときに正常に作動しなかったりす

次のような場合は、システムに悪影 響をおよぼします。事前にスズキ販 売店またはスズキ代理店にご相談く

インパネまわり、センターコン ソール付近の修理および電気配線

オーディオ用品などの取り付け ダッシュボード周辺の板金塗装お

センターピラーまわりの修理 窓ガラスにアクセサリーを取り付け ないでください。アクセサリーや吸 盤が視界をさまたげたり、吸盤がレ ンズのはたらきをして火災を起こし たりするおそれがあります。また、 SRSエアバッグが作動したときに、 アクセサリーが飛んでけがのおそれ

車内に水などをかけたり、飲み物な どをこぼしたりしないでください。 次のような部品が故障したり、火災 の原因になったりするおそれがあり ます。万一、飲み物などをこぼした 場合は、すみやかにスズキサービス 工場で点検を受けてください。 SRSエアバッグシステム ナビゲーションまたはオーディオ スイッチ、配線などの電気部品 セレクトレバー、シートベルト バックルなどの可動部分 000-取扱説明書.book 39 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-40 エンジンオイルを交換すると

標準的な使用方法では、エンジンオイ ルは10,000km（ターボ車は5,000km）ごと、または6か月ごとのどちらか早い方で交換し、エンジンオイルフィルターは 10,000km ごとに交換してください。 厳しい条件（シビアコンディショ ン）で使用した場合は、標準的な場合より早めの交換が必要です。→ メンテナンスノート64P0034 ■ エンジンオイルの規格／粘度 使用するエンジンオイルにより燃費などの性能は左右されるため、次の表 1、表 2 をそれぞれみたすオイルを使用してください。オイルは、スズキ純正オイルのご使用をおすすめします。→ 8-1ページ（サービスデータ）※1 API 規格とは、アメリカ石油協会が定めた規格でエンジンオイルの品質グレードを表しています。※2 ILSAC 規格とは、国際潤滑油標準化認証委員会が定めた自動車用エンジンオイルの規格で、API 規格をベースに省燃費・耐久性などの性能がさらに優れたオイルであることを示します。※3 SAE粘度とは、潤滑油の粘度を定めた規格です。左側の数字(Wの付く数字)は低温時の粘度を意味し、この数字が小さいほど寒さに強くエンジンの始動性が良いことを示します。右側の数字は高温時の粘度を意味し、この数字が大きいほど熱に強く、エンジンの保護性能に優れていま 交換時期を守ってください。劣化したオイルや目詰まりしたフィルターは、エンジン故障や異音の原因となります。交換については、スズキ販売店またはスズキ代理店へお申し付けください。規格 全車共通SAE粘度（※3） 5W-30

000-取扱説明書.book 40 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-41

• 3-114ページ（エコドライブインジケーター）→ 3-86ページ（エコドライブアシスト照明）→ 3-90ページ（エコ運転表示機能） タイヤの空気圧を適正に タイヤの空気圧が低いとガソリンを 多く消費します。適正な空気圧にしてください。 この車の指定空気圧は、運転席ドア の開口部に貼付してある「空気圧ラベル」（1）で確認のうえ、調整してく 64P0003 燃費が悪化したりタイヤが早く摩耗したりするなど、車に悪影響があります。 次のような場合は、数十秒から数分程度の暖機運転を行なってから、走行を開始してください。 長期間お車を使用しなかったとき 寒冷地などで極低温（− 10 ℃以下を 目安）にあるとき上記以外の場合はエコドライブのため、エンジンを始動したらすみやかに走行を開始してください。 急発進、急加速、急ブレーキ など「急」のつく運転はしない 68H20610 エコドライブをしましょう (1) エンジン始動直後は暖まっていないので、空ぶかしや急発進、急加速をすると、エンジン故障の原因となり 状況によって異なりますが、一般的に暖機運転によって、5 分間で 160mL程度の燃料を消費するといわれて

000-取扱説明書.book 41 ページ ２０１７年６月２０日　火曜日　午前９時５８分2 必読！安全なドライブのために 2-42

64P0014 燃料を消費するだけで、何の効果もあ

車速に応じたギヤで走行する 低速ギヤを使って高いエンジン回転で 走行すると燃費が悪くなります。走行 速度に応じた正しいギヤをお使いくだ

000-取扱説明書.book 42 ページ ２０１７年６月２０日　火曜日　午前９時５８分2-43 000-取扱説明書.book 43 ページ ２０１７年６月２０日　火曜日　午前９時５８分3. 運転する前に

キー ･･････････････････････････････････････ 3-2 キーレスエントリー ････････････････････････ 3-4 携帯リモコン ･･････････････････････････････ 3-7 ドア ･･････････････････････････････････････ 3-12 オートドアロック ･･････････････････････････ 3-20 スライドドアクローザー ････････････････････ 3-21 パワースライドドア ････････････････････････ 3-22 オートステップ ････････････････････････････ 3-28

セキュリティアラーム（警報装置） ･･････････ 3-31

パワーウインドー ･･････････････････････････ 3-34 手動ウインドー ････････････････････････････ 3-38

ルームミラー ･･････････････････････････････ 3-39 ドアミラー ････････････････････････････････ 3-40 チルトステアリング ････････････････････････ 3-44

前席シート ････････････････････････････････ 3-45 後席シート ････････････････････････････････ 3-47 シートの便利な使いかた ････････････････････ 3-49

シートベルトについて ･･････････････････････ 3-59 シートベルトの着用のしかた ････････････････ 3-61 シートベルトの取扱いとお手入れ ････････････ 3-63 シートベルトプリテンショナー（前席のみ） ･･ 3-64 シートベルト可変フォースリミッター （前席のみ） ････････････････････････････ 3-65 000-取扱説明書.book 0 ページ ２０１７年６月２０日　火曜日　午前９時５８分3

3-1 ● SRSエアバッグ SRSエアバッグ車を運転するときは ･･････････ 3-66 SRSエアバッグシステムの取扱い ････････････ 3-68 SRSエアバッグシステムの作動 ･･････････････ 3-70 SRSエアバッグ警告灯 ･･････････････････････ 3-73 廃棄と廃車 ････････････････････････････････ 3-73

お子さま用シートの選択について ････････････ 3-74 お子さま用シートのシートベルトによる固定 ･･ 3-80 ISOFIX対応お子さま用シートの固定 ･････････ 3-82

メーターの見かた ･･････････････････････････ 3-85 警告灯・表示灯の見かた ････････････････････ 3-95 ● スイッチの使いかた ライトスイッチ ････････････････････････････ 3-116 フォグランプスイッチ ･･････････････････････ 3-118 光軸調整ダイヤル ･･････････････････････････ 3-119 方向指示器スイッチ ････････････････････････ 3-120 非常点滅表示灯スイッチ ････････････････････ 3-121 ワイパー／ウォッシャースイッチ ････････････ 3-121 ホーンスイッチ ････････････････････････････ 3-124

お車に装備されているシートベルト、ESP

SRSエアバッグシステム、運転支援機能などの安全装 備も、乗員の安全確保には限界があります。法定速度 を厳守するとともに、スピードを控えめにして安全運 転に心がけてください。 (※ESP

は、ElectronicStabilityProgram（エレク トロニック スタビリティ プログラム）の略で、 DaimlerAGの登録商標です。) 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-2

キーを紛失したり、車内に閉じ込めたりしないように注意してください。 キーレスプッシュスタート

キーが２本ついています。キーの組み 合わせは、お車により異なります。 キーは、エンジンの始動・停止のほか に、ドアの施錠・解錠に使用します。64P0162リモコンキーを航空機内へ持ち込む場合は、機内で操作ボタンを押さないでください。また、バッグなどに入れるときは、簡単に操作ボタンが押されないように収納してください。操作ボタンが押されると、電波が発信され、航空機の運航に支障をきたすおそれがあ ※リモコンキーは、航空機内での使用が制限される電子機器に該当しま

盗難などを防ぐため、キーを紛失し たときは、すみやかにスズキ販売店またはスズキ代理店にご相談くださ

キーのご購入については、スズキ販 売店またはスズキ代理店にご相談く

(1) リモコンキー（タイプ別装備）キーホルダーのアクセサリーなどは必要最小限にしてください。アクセサリーを多数付けたり、重いものを付けたりすると、走行中の振動などでエンジンスイッチに差したキーがまわるおそれがあります。また、大きなアクセサリーを付けていると、ひざや手などが当たってキーをまわしてしまうおそれがあります。→ 4-2 ページ（エンジンスイッチの各位置のはたらき） (1) 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-3

キーはドアの施錠・解錠に使えます が、エンジンの始動・停止には使えません。エンジンの始動・停止には携帯リモコンをご使用ください。→ 4-9ページ（エンジンのかけかた） 携帯リモコン（1）が2個、リモコンに 格納可能なキー（2）が2本ついていま

• 3-7ページ（携帯リモコン）64P30010 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。 リモコンに格納されているキー（2） は、ロック解除レバー（4）を 方向に引きながら取り出します。82K283(3) 作動表示灯 (2) (1) (3) (5) 適合証明マーク携帯リモコンには、キーを格納してください。リモコンの電池が消耗しているときや故障したときなどに、ドアの施錠・解錠ができなくなるおそれがあ

(2) (5) (4) 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-4

キーナンバープレート（2）には、キー作成時に必要なキーナンバー（1）が打刻されています。80J1008車から約 2m 以内の範囲で、リモコンキーの操作部を押すと、すべてのドアを施錠・解錠できます。 施錠したときは、ドアハンドルを引い て施錠されているか確認してくださ

お客様以外の方にキーナンバーを知 られないよう、キーナンバープレートは車両以外の場所に、大切に保管してください。万一、キーを紛失したときは、スズキ販売店またはスズキ代理店にキーナンバーを伝えてご相談ください。 お車をおゆずりになるときは、次に 所有される方のために、キーナンバープレートをお車のキーとともにお渡しください。 (1) (2) 火災や盗難などの事故防止のため、車から離れるときは、エンジンを止めてドアを施錠してください。リモコンキーには、精密な電子部品が組み込まれています。電子部品の故障を防ぐため、次のことをお守りくださ

インパネの上などの高温になるよう 落下させるなどして、強い衝撃をあ

000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-5

82K236 キーレスエントリーの作動距離は、 周囲の影響で変わることがあります。また、強い電波などが発生している場所では、キーレスエントリーが作動しないことがあります。 少しの間でも車から離れるときは、現 金や貴重品を車内に放置しないでください。盗難のおそれがあります。 リモコンキーでドアの施錠・解錠が できないときは、キーを使って施錠・解錠をしてください。 キーレスエントリーが正しい距離で 作動しないときは、電池の消耗が考えられます。→ 6-7ページ（リモコンキーの電池交換） リモコンキーを必要以上に操作する と、電池の消耗が早まります。 リモコンキーのご購入、暗証コードの 登録については、スズキ販売店またはスズキ代理店にご相談ください。(1) リモコンキー (2) 操作部 次のようなときは、キーレスエント リーが作動しません。・いずれかのドアが開いていると、施錠できません。（解錠はできま ・エンジンスイッチにキーを差し込んでいるとき。 1 台の車両で、4 個のリモコンキーま

(1) (2) 000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-6

64P30020 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。 キーレスエントリーによるドアの施錠・解錠を知らせる機能です。 キーレスエントリーの作動と同時に室 内灯を点灯または点滅させたい場合は、室内灯スイッチをDOOR位置にし

室内灯が約 10 秒間点灯したあとは、 徐々に減光しながら消灯します。→ 5-8ページ（室内灯） キーレスプッシュスタートシステム装 備車の場合、車外ブザーも鳴ります。(1) リモコンキー（携帯リモコン）(2) 操作部（ロックスイッチ）(3) 操作部（アンロックスイッチ）(4) 作動表示灯 次のようなときは、キーレスエント リーが作動しません。・いずれかのドアが開いていると、施錠できません。（解錠はできま 車外ブザーが“ピー”と約2秒間鳴り ・エンジンスイッチが またはのとき。 1台の車両で、4個のリモコンキー（携 帯リモコン）まで登録できます。 (4) (1) (2) (3) ACC

1回点滅 2回点滅 （スイッチがDOOR位置）約10秒間

000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-7

盗難防止のため、自動的にドアを施錠する機能です。 キーレスエントリーで解錠したあと、 約 30 秒以内にいずれのドアも開けなかったときに自動的にドアを施錠しま

タイマーロック機能が作動すると、セ キュリティアラームが自動的にセットされます。（警報なしモード時を除く）→ 3-31ページ（セキュリティアラーム）すべてのドアが閉まっているときに、前席ドアまたはバックドアにあるリクエストスイッチを押すと、所持している携帯リモコンが車両と電波で通信を開始し、照合がとれるとドアの施錠・解錠が可能となります。また、そのほかに次の機能があります。

• 3-4ページ（キーレスエントリー） エンジンスイッチによる始動および電 源の切替え→ 4-5 ページ（キーレスプッシュスタートシステム） イモビライザー（車両盗難防止装置）
• 4-4ページ（イモビライザーシステム） ワンアクションスイッチ
• 3-25 ページ（ワンアクションスイッチによる自動開閉） アンサーバック機能の設定切替え （カスタマイズ）については、スズキ販売店またはスズキ代理店にご相談ください。 次の操作をしたときにも、アンサー バック機能が作動します。・キーレスプッシュスタートシステム装備車の場合、リクエストスイッチで施錠・解錠したとき・パワースライドドア装備車の場合、ワンアクションスイッチで解錠したとき 次の合図が別々にカスタマイズでき

・非常点滅表示灯／室内灯による合 ・車外ブザーによる合図キーレスプッシュスタートシステム装備車は、リクエストスイッチで解錠したときにも、タイマーロック機能が作動します。携帯リモコンが発信する電波が、携帯電話やほかのリモコンなどの無線通信機器に影響をあたえることがあります。必要以上に携帯リモコンやリクエストスイッチ、エンジンスイッチ、ワンアクションスイッチの操作をしないでください。

000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-8

携帯リモコン（1）が 2 個、リモコンに格納可能なキー（2）が 2 本ついていま 64P30010 前図の携帯リモコンは代表例です。お 車のタイプにより異なります。 リモコンに格納されているキー（2） は、ロック解除レバー（4）を 方向に引きながら取り出します。82K283 携帯リモコンは運転者が所持し、管 理してください。車内にリモコンを置き忘れないでください。 盗難などを防ぐため、携帯リモコン を紛失したときは、すみやかにスズキ販売店またはスズキ代理店にご相談ください。 携帯リモコンは車両と通信すると き、外的影響を受けやすい微弱な電波を使用しています。次のような使用環境では、正常に作動しないことがあります。・近くにテレビ塔や発電所、放送局など強い電波やノイズを発生する設備がある・携帯電話、無線機などの無線通信機器やノートパソコンなどと一緒に所持している・携帯リモコンが金属製のものと接していたり、覆われたりしている・近くで他車のキーレスエントリーが使用されている・コインパーキングに駐車している（車両検出用の電波の影響がある (3) 作動表示灯 (2) (1) (3) (5) 適合証明マーク携帯リモコンの分解（電池交換時を除く）や修理、改造をしないでください。発火や感電、けがのおそれがあります。また、法律により処罰されることがあります。携帯リモコンには、精密な電子部品が組み込まれています。電子部品の故障を防ぐため、次のことをお守りくださ

インパネの上などの高温になるよう 落下させるなどして、強い衝撃をあ

テレビやオーディオなど磁気を帯び た機器の近くに置かない (2) (5) (4) 000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-9

■ 携帯リモコン電池消耗警告灯 70K122 メーターパネル内にあります。 携帯リモコンの電池切れが近いと、エ ンジンスイッチを にしたときに 約 15 秒間点灯します。電池交換のう え、警告灯をリセットしてください。

• 6-7ページ （リモコンキーの電池交換） リクエストスイッチによる

すべてのドアが閉まっているときに、所 持している携帯リモコンが「リクエスト スイッチの作動範囲」（3-10 ページ参 照）に入っていると、リクエストスイッ チを押すごとに、すべてのドアを施錠・ 解錠できます。また、ワンアクションス イッチを押すことで、すべてのドアを解 錠することができます。

施錠したときは、ドアハンドルを引い て施錠されているか確認してくださ

電気医療機器（マイクロ波治療器や 低周波治療器など）の近くに置いた り、身につけたまま治療を受けたり

適合証明マークの消去、改ざんをし ないでください。法律により処罰さ

携帯リモコンには、キーを格納して ください。リモコンの電池が消耗し ているときや故障したときなどに、 ドアの施錠・解錠ができなくなるお

電池の寿命は使用状況によりますが 約2年です。

• 6-7ページ （リモコンキーの電池交換） 携帯リモコンは、車両と通信するた めに常時受信動作をしています。強 い電波を受信し続けたとき、電池を 著しく消耗することがあります。 （テレビやパソコンなどの強い電波 を発信する電化製品の近くに置いた

携帯リモコンのご購入、暗証コードの 登録については、スズキ販売店または スズキ代理店にご相談ください。 設定の切替え（カスタマイズ）をする と、点灯しなくすることもできます。 設定の切替えについては、スズキ販売 店またはスズキ代理店にご相談くださ

000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-10

64P30030 リクエストスイッチの作動範

前席ドアまたはバックドアにあるリクエストスイッチ付近から半球状に周囲約80cm以内です。64P30440(1) 前席ドアのリクエストスイッチ(2) バックドアのリクエストスイッチ(3) ワンアクションスイッチ火災や盗難などの事故防止のため、車から離れるときは、エンジンを止めドアを施錠してください。 次のようなときは、リクエストス イッチが作動しません。・いずれかのドアが開いている・エンジンスイッチが または

リクエストスイッチでドアの施錠・解 錠をすると、アンサーバック機能やタイマーロック機能が作動します。→ 3-6ページ（アンサーバック機能）→ 3-7ページ（タイマーロック機能） (3) (1) (2) ACC

少しの間でも車から離れるときは、 現金や貴重品を車内に放置しないでください。盗難などのおそれがあり

「リクエストスイッチの作動範囲（車 外）」で携帯リモコンを所持していても、次のような状況にあるとリモコンが検知されず、リクエストスイッチが作動しない場合があります。・携帯リモコンの電池が消耗してい ・携帯リモコンが強い電波やノイズの影響を受けている・携帯リモコンが金属製のものと接していたり、覆われたりしている・携帯リモコンがドアに近づきすぎ ・携帯リモコンが地面の近くや高い位置にあったり、お尻のポケットの中などにあったりして、リクエストスイッチから離れている ጙ80 cmጙ80 cm

ጙ80 cm 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-11

次のようなときは車外ブザーが“ピー”と約 2 秒間鳴って、リクエストスイッチが未作動であることを警告します。 エンジンスイッチが または の状態で、すべてのドアを閉め、リクエストスイッチを押したとき エンジンスイッチを （OFF）に したあと、次のような状況でリクエストスイッチを押したとき・携帯リモコンを車内に置き忘れてい ・いずれかのドアが開いている→ 3-103ページ（半ドア警告灯）エンジンスイッチを （OFF）にして携帯リモコンを車外に持ち出し、すべてのドアを完全に閉めたことを確認してから、再度リクエストスイッチを押してください。 携帯リモコン閉じ込み防止機能 「キーを使わない施錠」（3-17 ページ参照）で、携帯リモコンを閉じ込んでしまうのを防止する機能です。 携帯リモコンを車内に置き忘れた状態 で、「キーを使わない施錠」ですべてのドアを施錠しようとすると、自動的にすべてのドアが解錠されます。 リクエストスイッチ未作動警告 ブザー／携帯リモコン閉じ込み 防止機能の検知範囲（車内） 「車内の検知範囲」（1）は、インパネの上や荷室などを除く車室内です。64P30450 車内に予備の携帯リモコンがある と、そのリモコンが検知され、リクエストスイッチが正常に作動しなくなるおそれがあります。 ACC

LOCK LOCK 「キーを使わない施錠」をするとき は、携帯リモコンが手元にあるか確認してください。リモコンを閉じ込むおそれがあります。 エンジンスイッチが または のときは、携帯リモコンの位置に関係なく、携帯リモコン閉じ込み防止機能が作動します。 鉛バッテリーが完全にあがっている ときや接続されていないときは、携帯リモコン閉じ込み防止機能は作動しません。 ACC

(1) 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-12

「車内の検知範囲」に携帯リモコン があっても、次のような状況にあるとリモコンが検知されず、リクエストスイッチ未作動警告ブザーや携帯リモコン閉じ込み防止機能が作動しない場合があります。・携帯リモコンの電池が消耗してい ・携帯リモコンが強い電波やノイズの影響を受けている・携帯リモコンが金属製のものと接していたり、覆われたりしている・携帯リモコンが奥まったところや収納スペースなどにある→ 5-10ページ（インパネ収納スペース）→ 5-13ページ（ドリンクホルダー）→ 5-15ページ（そのほかの装備）・携帯リモコンがメーターパネルの手前やサンバイザー、床にある 「車内の検知範囲」に携帯リモコン がなくても、次のような状況にあるとリモコンが検知され、リクエストスイッチ未作動警告ブザーや携帯リモコン閉じ込み防止機能が作動する場合があります。・車外に携帯リモコンがあっても、ドアに近づきすぎている・携帯リモコンがインパネの上や荷

ドアを閉めるときは、シートベルト や荷物などをはさまないようにしてください。半ドア状態になって、走行中にドアが開くおそれがあります。 エンジンをかけた状態で、バックド アを開けたままにしないでください。排気ガスが車内に侵入して、一酸化炭素中毒のおそれがあります。 火災や盗難などの事故防止のため、 車から離れるときは、エンジンを止めドアを施錠してください。 ドアの開閉は、お子さまではなく大 人が行ない、手、足、頭などをはさまないように気をつけてください。 ドアを開けるときは、後ろからの車 に注意してください。とくに風が強い日は注意してください。 スライドドアを開けるときは、後席 窓から手や頭などの身体を出さないでください。身体をはさまれ、けがのおそれがあります。64P0030 スライドドアの開閉は、車外および 車内のスライドドア周囲の安全を十分に確認してから行なってください。ドアに手足や頭などの身体をはさまれ、けがのおそれがあります。

000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-13

64P30480 上図は代表例です。お車のタイプによ り異なります。64P0031 傾斜地では、スライドドアを開けた ままにしないでください。スライドドアが不意に閉まるおそれがありま

バックドアやスライドドアを開ける ときは、完全に開けてください。開けかたが不十分な場合、思わぬときに閉まって、けがのおそれがあります。 スライドドア開口部の下側にある アーム（1）は、乗り降りの際のステップではありません。足をかけないでください。けがのおそれがあります。また、故障の原因となります。 エンジンがかかっているときは、排 気管の真後ろでバックドアを開閉しないでください。やけどなどのおそれがあります。 スライドドアが開いているときは次 のことに気をつけてください。故障の原因となります。・ローラー滑走面（2）に石などの異物を入れない・パワースライドドア装備車の場合、配線（3）を足で踏むなどして不要な力をかけない スライドドアを閉めるときは、ステッ プ（4）の上にものがないことを確認してください。 セキュリティアラーム（タイプ別装 備）のセット状態およびドアの開けかたによっては、警報が作動する場合があります。→ 3-31ページ（セキュリティアラーム） オートギヤシフト車の場合、運転席 ドアを開けたとき、車体より作動音が聞こえる場合がありますが異常ではありません。 (3) (1) (2) (4) 000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-14

• 3-4ページ（キーレスエントリー）→ 3-7ページ（携帯リモコン） キーを差し込んで車の前方向にまわすと施錠、後ろ方向にまわすと解錠できます。64P30500 運転席ドアにキーを差し込んで、車の前方向にまわすと施錠、後ろ方向にまわすと解錠できます。 バックドアを開けるときは、解錠後、 ドアハンドル（1）を手前に引きながらドアを持ち上げます。64P30510バックドアにキーを差し込んで、時計方向にまわすと施錠、反時計方向にまわすと解錠できます。 バックドアを開けるときは、解錠後、 ドアハンドル（2）を手前に引きながらドアを持ち上げます。64P30460ドア下面右側の手かけ部（3）を持って引き下げます。最後はドアを外側から手で、少し勢いをつけて押し付けます。64P0166

バックドアキーシリンダー非装備車 (1)

(2) バックドアを閉めるときは (3) 000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-15

■ 前席ドア、スライドドア ドアを閉めてロックレバー（1）を施錠側にすると施錠、解錠側にすると解錠で 64P0168 ■ バックドアキーシリンダー

故障や鉛バッテリーあがりなどでバックドアが解錠できないときは、スズキサービス工場で点検を受けてください。緊急を要するときは、次の手順で解錠してください。バックドアをささえているダンパーステー（4）の損傷や作動不良を防ぐため、次のことをお守りください。ステーが円滑に動かなくなったり、バックドアを開けたときに、保持できなくなったりするおそれがあります。 ステーのロッド部（ドア開閉時に摺 動する棒部分）に傷をつけたり、泥やビニール片、テープなどの異物を付着させたりしないでください。 ステーに手をかけたり、ものをかけ たりしないでください。64P0167 (4) 解錠時、ロックレバーの赤い表示が見えます。目安としてください。 (1)

000-取扱説明書.book 15 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-16

固定しているクリップ 13 個（2） は、マイナスドライバー（市販品）でこじって外します。64P0169レバー（3）を引き上げると、解錠します。施錠するときは、レバーを押し下げます。64P30040前記手順でバックドアが解錠できない 荷物を満載するなどして、バックドアの内張りが外せず、鉛バッテリー交換もできない場合で、緊急を要するときは、次の手順で解錠してください。ブースターケーブルと、12V バッテリーを使用している正常車を用意 運転席シートを持ち上げて、エンジンルームが見える状態にします。→ 5-5ページ（エンジンルーム）1 本目のブースターケーブル（1）を①→②の順序で接続し、2 本目のブースターケーブル（2）を③→④の順序で接続します。①オルタネーターのボルト（3）②バッテリー正常車の 端子③バッテリー正常車の 端子④運転席のドアラッチストライカー（4）レバー操作をするときは、バックドアの穴周囲のエッジ部分をさわらないでください。けがのおそれがあります。

000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-17

64P30050パワードアロック機能でバックドアを解錠します。→ 3-18ページ（キーまたはロックレバー操作によるパワードアロック）取り付けたときと逆の順序でブースターケーブルを外します。

ロックレバー（1）を次の図の矢印方向にして、ドアハンドル（2）を引いたままドアを閉めると施錠できます。64P30060(5) 正常車の鉛バッテリーブースターケーブルを接続した状態で、絶対にエンジンをかけないでください。過電流で配線がショートするなどの故障の原因となります。 12 V (1) (2) (3)

「キーを使わない施錠」をするとき は、キーが手元にあるか確認してください。キーを閉じ込むおそれがあ

キーレスプッシュスタートシステム 装備車の場合、次のような状況では、「キーを使わない施錠」ができない場合があります。・携帯リモコンが車内にある・エンジンスイッチが または

• 3-11ページ（携帯リモコン閉じ込み防止機能） ACC

000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-18

ロックレバー（1）を次の図の矢印方向 にして、ドアを閉めると施錠できます。 64P0172

■ スライドドア（手動開閉時） 車内から開閉するときは、次の図のよう にロックレバー（1）を解錠側にして、 車内のドアハンドル（2）を矢印方向に 操作し、ドアをスライドさせます。

• 3-22ページ（パワースライドドア） 64P0173 キーまたはロックレバー操作 によるパワードアロック

• 3-7ページ（携帯リモコン） 運転席ドアをキーまたはロックレバー （1）操作で施錠・解錠すると、助手席 ／スライドドアおよびバックドアも同時

キーレスプッシュスタートシステム装 備車の場合、いずれかのドアが開いて いると、キーまたは運転席ドアのロッ クレバー操作で施錠できない場合があ

000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-19

■ ドアロック解除機能 衝突などで SRS エアバッグが作動すると、自動的にすべてのドアロックを解除

スライドドアのロックレバー位置に関係なく、車内のドアハンドルでスライドドアが開かないようにできます。お子さまなどによるドア誤開放を防止するために使用してください。 スライドドアにあるレバー（1）を LOCK（開かない）の位置にして、ドアを閉めます。車内からはドアが開き

スライドドアのロックレバーが解錠側 にあるときは、次の操作で開けることができます。・車外のドアハンドル・ワンアクションスイッチ（タイプ別 ・運転席にあるパワースライドドアスイッチ（タイプ別装備）・携帯リモコン（タイプ別装備）64P30070エアバッグが作動したときでも、ドアロックモーターの配線やモーター自体が損傷した場合は、ドアロック解除機能が作動しません。 チャイルドプルーフによる施錠中で も、車内のドアハンドル以外の操作でドアを開けるときは、お子さまなどに注意してください。窓から顔や手を出していると、身体をはさまれて、思わぬけがのおそれがあります。 スライドドアは、窓から手を出して 外側のドアハンドルまたはワンアクションスイッチで開閉しないでください。腕などをはさまれ、けがのおそれがあります。 (1) UNLOCK LOCK ᴥᩒȢᴦ ᴥᩒȞȽȗᴦ 000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-20

車の状態に応じて、自動的にすべてのドアを施錠または解錠します。 オートドアロック機能は次の３つのモードがあります。モードは任意で切り替えることができます。切替えについては3-91ページの「 セッティングモード」を お読みください。 車速が約15km/h以上になると、すべてのドアが施錠されます。 エンジンスイッチが のときに、セレクトレバーを から 以外に操作すると、すべてのドアが施錠されます。 ■ オートドアロック無効モード 自動で施錠されません。 オートドアアンロック機能 オートドアアンロック機能は次の３つのモードがあります。モードは任意で切り替えることができます。切替えについては3-91ページの「セッティングモード」をお読みください。 運転席ドアが施錠された状態で、セレクトレバーを の位置にすると、すべてのドアが解錠されます。 ■ エンジンスイッチ連動モード 運転席ドアが施錠された状態で、エンジンスイッチを （LOCK）に操作すると、すべてのドアが解錠されます。 ■ オートドアアンロック無効

自動で解錠されません。 初期設定時（工場出荷時）は車速連 動モードに設定されています。 一度オートドアロックが作動した場 合は、次のいずれかの状態になると、再度オートドアロックが作動し ・いずれかのドアを開けた・オートドアアンロック機能で解錠 ・キー、ロックレバー、キーレスエントリーまたはリクエストスイッチで解錠した

初期設定時（工場出荷時）はシフト連動モードに設定されています。

OFF 000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-21

スライドドアクローザーは、スライドドアを完全に閉めるための補助機能です。スライドドアを半ドアの状態まで閉めると、この機能が作動して自動的に全閉になります。 スライドドアクローザーは、パワース ライドドアには標準装備されています。また、パワースライドドアでなくても、タイプにより、この機能が装備されている車両があります。 パワースライドドアは、パワースライ ドドアメインスイッチを にするなどして手動開閉に切り替えたあとでも、スライドドアクローザーが作動し

• 3-23ページ（パワースライドドアメインスイッチ） パワースライドドアは安全のため、ス ライドドアクローザーの作動中に車内または車外のドアハンドルを引くと、作動が途中で停止するか、ドアの動く方向が反転します。このとき、半ドアのまま停止する場合があります。ドアを一度開けてから再び閉めて、ドアが完全に閉まっているか確認してください。 スライドドアクローザー

OFF スライドドアが半ドア状態から自動的に全閉になります。指などをはさまないように気をつけてください。82K002クローザー機能だけがあるスライドドア（パワースライド機能なし）の場合、次のようなときには作動を途中で停止できません。指などをはさまないよう、とくに注意してください。 ロックレバーが施錠側にあるとき に、車内または車外のドアハンドル

チャイルドプルーフのレバーが LOCK 位置にあるときに、車内のドアハンドルを引くスライドドアクローザーはモーターの駆動力を利用しているため、エンジン停止状態で必要以上に使用すると、鉛バッテリーがあがる原因となります。また、バッテリーの性能が低下しているときは、作動しない場合があります。スライドドアクローザー作動中にエンジンを始動すると、クローザーが正常に作動しない場合があります。 000-取扱説明書.book 21 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-22

パワースライドドアは、解錠後に次の 操作によって、自動開閉できます。・ドアハンドル・運転席にあるパワースライドドアス

すべてのドアが施錠されている状態で も、ワンアクションスイッチの操作によりすべてのドアを解錠し、自動開閉できます。 タイプにより、助手席側のスライドド アだけに装備されている車両と、両側のスライドドアに装備されている車両があります。 自動開閉するときは、事前に運転席に あるパワースライドドアメインスイッチを にしておく必要があります。→ 3-23ページ（パワースライドドアメインスイッチ） 自動開閉中は、周囲に注意をうながす ため、警告ブザーが “ ピッピッピッ” と断続的に鳴り続けます。 パワースライドドアが施錠されている と、ワンアクションスイッチ以外では自動で開けられません。先にドアを解錠してください。 急な坂道では、パワースライドドアを 自動開閉できない場合があります。 自動開閉中にエンジンを始動すると、 パワースライドドアが正常に作動しなくなる場合があります。

パワースライドドアを開けるとき は、後席窓から手や頭などの身体を出さないでください。身体をはさまれ、重大な傷害を受けるおそれがあ 82K001 パワースライドドアの開閉は、車外 および車内のスライドドア周囲の安全を十分に確認してから行なってください。ドアに手足や頭などの身体をはさまれ、重大な傷害を受けるおそれがあります。64P20020 パワースライドドアの開閉はお子さ まではなく大人が行ない、お子さまの身体をはさまないように気をつけてください。82K002 000-取扱説明書.book 22 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-23

パワースライドドアは、パワースライドドアメインスイッチ（1）を押すことによって、自動開閉（ ）と手動開閉（ ）に切り替えることができます。 通常は 位置（自動開閉）にして おきます。64P30090 上図のインパネは代表例です。お車の タイプにより異なります。82K140 パワースライドドアは、走行中に自 動開閉できないようになっていますが、次の条件をみたすと自動開閉する場合があります。完全に停車したことを確認してから操作してください。車が動いているときの開閉は、思わぬ事故につながるおそれがあり ・車速が約3km/h以下・パーキングブレーキがかかっているか、ブレーキペダルを踏んでい

ドアが凍結しているときは、パワー スライドドアが開閉可能かを手動で確認してから、自動開閉操作を行なってください。凍結したまま操作を繰り返すと、故障の原因となります。→ 6-16ページ（ドアの凍結） パワースライドドアは、モーターの 駆動力を利用しているため、必要以上に使用すると鉛バッテリーがあがる原因となります。また、バッテリーが弱っているときは、作動しない場合があります。パワースライドドアメインスイッチがのときでも、スライドドアクローザーは作動します。指などをはさまないように気をつけてください。→ 3-21ページ（スライドドアクローザー）

OFF 000-取扱説明書.book 23 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-24

■ メインスイッチが でもこ んなときは自動開閉ができま

安全のため、次のようなときはメインスイッチが でも自動開閉ができませ

車が動いている（車速3km/h以上） パワースライドドアを開けたまま鉛 バッテリーを外すなどしてシステムへの電源供給を一度絶ち、再びバッテリーを接続するなどして、ドアを全閉にするまで タッチセンサーが断線している（断線 時でも自動で開くことは可能） ■ メインスイッチが でもこ んなときは自動で開くことが できません（自動で閉めるこ

エンジンスイッチが のときに、 下記条件のいずれもみたさない場合・パーキングブレーキがかかっている・ブレーキペダルを踏んでいる・セレクトレバーが 位置 車外のドアハンドルによる

パワースライドドアが全開または解錠状態の全閉時に、車外のドアハンドル（1）を引くと自動開閉できます。64P30520 自動開閉中にもう一度ドアハンドルを 引くと、パワースライドドアの動く方向は反転し、全開または全閉になります。ただし、パワースライドドア作動開始直後では、反転しない場合があり

パワースライドドアが途中まで開いて 停止しているときに車外のドアハンドルを引くと、自動的に全開になります。全閉にしたい場合は、再度ドアハンドルを引いてください。 パワースライドドアメインスイッチが のときは自動開閉しません。 自動開閉中に、パワースライドドア メインスイッチを にするなどして手動開閉に切り替えると、ドアが途中で停止し、警告ブザーが鳴ります。坂道などの傾斜地の場合、途中で停止したドアが不意に動き出すおそれがあります。十分に注意して開閉操作を行なってください。 後輪のタイヤ交換などをするとき は、安全のため、パワースライドドアメインスイッチを にしてください。誤って自動開閉してしまうと、手などの身体をはさまれ、けがのおそれがあります。前記のようなときに、ドアハンドルで手動開閉すると警告ブザーが“ピーー”と鳴って、ドアにブレーキがかかったような状態になることがあります。（断続クラッチ制御）これは坂道の影響などで手動開閉時にドアが急開閉するのを防ぐためであり、異常ではありませ

(1) OFF 000-取扱説明書.book 24 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-25

パワースライドドアが解錠状態の全閉 時に、車内のドアハンドル（1）を次の図の矢印方向に引くと、自動で開き 64P30530 パワースライドドアが全開のときは、 車内のドアハンドルを閉める方向（車の前方向）に押すと、自動で閉められ

自動開閉中に車内のドアハンドルを開 閉動作とは逆方向に操作すると、パワースライドドアの動く方向は反転し、全開または全閉になります。ただし、パワースライドドア作動開始直後では、反転しない場合があります。 パワースライドドアが途中まで開いて 停止している状態でも、車内のドアハンドル操作で自動開閉できます。 パワースライドドアメインスイッチが のときは自動開閉しません。 ワンアクションスイッチによ

パワースライドドアが全開または全閉時に、車外ドアハンドルにあるワンアクションスイッチ（1）を押すと自動開閉できます。64P0180 パワースライドドアが施錠状態の場合 （そのほかのドアが解錠状態でも）、所持している携帯リモコンがリクエストスイッチの作動範囲（車外）に入っていると、ワンアクションスイッチを押すことで、すべてのドアを解錠すると同時に自動で開きます。 自動開閉中に車外ドアハンドルにある ワンアクションスイッチを押すと、パワースライドドアの動く方向は反転し、全開または全閉になります。ただし、パワースライドドア作動開始直後では、反転しない場合があります。 パワースライドドアが途中まで開いて 停止しているときに車外のワンアクションスイッチを押すと、自動的に全開になります。全閉にしたい場合は、再度ワンアクションスイッチを押してください。 パワースライドドアメインスイッチが のときは自動開閉しません。 (1)

OFF ワンアクションスイッチでドアを解錠すると、アンサーバック機能が作動し

• 3-6ページ（アンサーバック機能） (1) OFF 000-取扱説明書.book 25 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-26

パワースライドドアが全開または解錠状態の全閉時に、運転席にあるパワースライドドアスイッチを 0.5 秒以上押すと、自動開閉ができます。64P30100 上図のスイッチは代表例です。お車の タイプによりスイッチの数は異なりま

スイッチは長押し（0.5 秒以上）して ください。スイッチを押している時間が短いと自動開閉ができません。 自動開閉中にもう一度スイッチを押す と、ドアの動く方向は反転し、全開または全閉になります。ただし、パワースライドドア作動開始直後では、反転しない場合があります。 パワースライドドアが途中まで開いて 停止しているときにスイッチを長押しすると、自動的に全開になります。全閉にしたい場合は、再度スイッチ操作をしてください。 パワースライドドアメインスイッチが のときは自動開閉しません。 携帯リモコンによる自動開閉 パワースライドドアが全開または解錠状態の全閉時に、車から約 2m 以内の範囲で、携帯リモコンのパワースライドドアボタンを 1 秒以上押すと、自動開閉がで 82K187 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。 ボタンは長押し（1 秒以上）してくだ さい。ボタンを押している時間が短いと自動開閉ができません。 自動開閉中にもう一度ボタンを押す と、ドアの動く方向は反転し、全開または全閉になります。ただし、パワースライドドア作動開始直後では、反転しない場合があります。 エンジンスイッチが または のときは、携帯リモコンによる自動開閉ができません。 パワースライドドアが途中まで開いて 停止しているときにボタンを長押しすると、自動的に全開になります。全閉にしたい場合は、再度ボタン操作をしてください。 パワースライドドアメインスイッチが のときは自動開閉しません。(1) 助手席側パワースライドドア (2) 運転席側パワースライドドア

(1) (2) OFF (1) 助手席側パワースライドドアボタン(2) 運転席側パワースライドドアボタン(3) 作動表示灯 (1) (2) (3) ACC

OFF 000-取扱説明書.book 26 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-27

パワースライドドアには、自動開閉するときの安全装置として、はさみ込み防止機構があります。 自動で閉めているときに、ドア前端部 のタッチセンサー（1）が異物のはさみ込みを検知すると、ドアの動く方向は反転し、全開になります。 自動開閉中に、異物をはさみ込むなど してドアに一定以上の負荷がかかると、ドアの動く方向は反転し、全開または全閉になります。（過負荷検知方

自動開閉中に、2 回以上はさみ込みを 検知すると警告ブザーが鳴り、パワースライドドアが止まります。作動のじゃまになるようなものを取り除いたあと、再度操作してください。 タッチセンサーに手などを強く触れた ままにしていると、パワースライドドアを自動で閉められません。64P30110 (1) はさまれる異物の形状や硬さ、はさまれかたによっては、タッチセンサーで検知できなかったり、過負荷検知されなかったりして、はさみ込み防止機構が作動しない場合があります。重大な傷害を受けるおそれがありますので、十分に注意して開閉操作を行なってく 全閉直前または全開直前の位置では、はさみ込みを検知できない領域があります。指などをはさまないように気をつけてください。パワースライドドア前端部のタッチセンサーは、刃物などの鋭利なもので傷つけないでください。タッチセンサーが切断されると、自動で閉められなくなります。 000-取扱説明書.book 27 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-28

2-30 ページの「オートステップ装備車の正しい使いかた」もあわせてお読みく

エンジンスイッチの位置に関係なく使 オートステップは、助手席側のスライ ドドアから乗り降りするときの補助装置です。ものを載せる、腰掛ける、お車のお手入れの際の踏み台にするなど、乗り降りするときの補助以外の用途には使用しないでください。 オートステップスイッチ オートステップは、次のときに助手席側スライドドアの開閉と連動して張り出されたり格納されたりします。 停車状態でオートステップスイッチ （1）が のときただし、次の条件ではオートステップスイッチが でもオートステップは作動します。 張り出した状態で、スライドドアを閉

張り出した状態で、走行を開始した 64P30120 上図のインパネは代表例です。お車の タイプにより異なります。64P0053オートステップは、モーターの駆動力を利用しているため、エンジン停止状態で必要以上に使用すると鉛バッテリーがあがる原因となります。また、バッテリーの性能が低下しているときは、作動しない場合があります。

000-取扱説明書.book 28 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-29

オートステップ（1）が作動すると、エンジンスイッチの位置に関係なく、警告ブザーが鳴ります。 警告ブザーは、オートステップ張り出 し時（スライドドアを開けると同時）に約1秒間、格納時（スライドドアを閉めると同時）に約0.5秒間鳴ります。 エンジンスイッチが のときは、 オートステップが張り出している間、メーター内のオートステップ警告灯が点滅します。→ 3-105ページ（オートステップ警告灯）64P30660 ■ 作動中に人やものに当たった り、異物をはさみ込んだりした

作動が停止して次の状態になります。 エンジンスイッチの位置に関係なく、 警告ブザーが約 5 秒間断続的に鳴りま

エンジンスイッチが のときは、 オートステップが格納されるまでメーター内のオートステップ警告灯が点灯

オートステップが作動しないときや、メーター内のオートステップ警告灯が点灯したままのときは、次のことが考えら

• 6-18ページ（オートステップ装備車の手入れ） オートステップ用ヒューズが切れてい

• 7-27 ページ（オートステップ用ヒューズが切れたとき） オートステップが作動しない

スライドドアを開けた状態で、オート ステップスイッチを からにしたとき

000-取扱説明書.book 29 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ドアの開閉 3-30

オートステップが完全に張り出したこ とを確認してから乗り降りしてくださ

オートステップは、1人ずつ乗り降りし てください。許容荷重は150kgです。 助手席側のスライドドアを完全に閉め ても、オートステップが完全に格納さ れないときは故障が考えられます。張 り出したオートステップが人やものに 当たるおそれがありますので、ステッ ププレートを取り外してください。

オートステップと車体のすきまに手 や足などを入れないでください。 助手席側のスライドドアスイッチ （1）に触れないでください。オー トステップが不意に作動し、けがの

64P0183 (1) 助手席側のスライドドアを完全に閉 めないと、オートステップは格納さ れません。半ドアの状態で走行した 場合、一定の速度になると警告ブ ザーが鳴り、オートステップは自動 的に格納されますが、人が歩くよう な遅い速度のときはオートステップ が格納されないことがあります。 張り出したオートステップが人やも のに当たるおそれがありますので、 完全にドアを閉め、メーター内のオー トステップ警告灯が消灯しているか 確認してから走行してください。 64P0184 雨天時、降雪時および洗車直後など には、オートステップが滑りやすく なるため、車への乗り降りはとくに

000-取扱説明書.book 30 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/警報装置 3-31

セキュリティアラームは、ドアをキーレスエントリーまたはキーレスプッシュスタートシステム装備車のリクエストスイッチで施錠すると、約 20 秒後にセットされます。セット状態にて、キーレスエントリー、リクエストスイッチまたはパワースライドドア装備車のワンアクションスイッチ以外のもの（※）で解錠し、いずれかのドアを開けると、警報が作動して周囲に異常を知らせます。※キーやロックレバーを含む 工場出荷時は、＜警報モード＞になっ ています。任意で＜警報なしモード＞に切り替えてください。→ 3-33ページ（モード設定の切替えのしかた） 警報を誤作動させたときは

• 3-32ページ（警報の停止のしかた） セキュリティアラームのセッ トのしかた（警報モード時） ドアをキーレスエントリーまたはリクエストスイッチで施錠してください。セキュリティアラームインジケーター（1）が小刻みに点滅し、約20秒後にアラームがセットされます。セット中は、セキュリティアラームインジケーターが2秒間隔で点滅します。64P3013064P0186 セキュリティアラームは、一定の条 件下で警報を発する機能です。室内への侵入を防ぐ機能はありません。 アラームのセット中は、ドアを必ず キーレスエントリー、リクエストスイッチまたはパワースライドドア装備車のワンアクションスイッチで解錠してください。キーを使ってドアを解錠すると、警報が作動します。 車を貸すときや、セキュリティアラー ムを知らない方が運転するときは、作動についてよく説明するか、アラームを＜警報なしモード＞に切り替えてください。誤って警報を作動させると、周囲への迷惑になります。

アラームをセットしていても、現金 や貴重品を車内に放置しないでください。盗難のおそれがあります。

(1) 000-取扱説明書.book 31 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/警報装置 3-32

ドアをキーレスエントリー、リクエスト スイッチまたはパワースライドドア装備 車のワンアクションスイッチで解錠して ください。アラームが解除され、セキュ リティアラームインジケーターが消灯し

警報を誤作動させたときは、エンジンス イッチを にしてください。警報を

駐車時に警報が作動した場合 盗難などにより警報が作動した場合、エ ンジンスイッチを にすると、セ キュリティアラームインジケーターが約 8 秒間小刻みに点滅し、室内ブザーが 4 回鳴ります。盗難にあっていないか車の 中を確認してください。 セキュリティアラームモード ＜警報モード＞と＜警報なしモード＞の 2 つのモードがあります。警報の作動は

＜警報モード＞（工場出荷時） 非常点滅表示灯が約 40 秒間点滅すると ともに、室内ブザーが約 10 秒間断続的 に鳴ります。室内ブザーが鳴り終える と、ホーンが約 30 秒間断続的に鳴りま す。作動中は、セキュリティアラームイ ンジケーターも点滅します。

警報の思わぬ作動を防ぐため、車内 に人が残っているときはアラームを セットしないでください。車内の人 がロックレバーで解錠し、ドアを開 けた場合にも警報が作動します。 すべてのドアをキーまたはロックレ バーで施錠すると、アラームがセッ

タイマーロック機能が作動すると、ア ラームが自動的にセットされます。 （警報なしモード時を除く）

• 3-7ページ （タイマーロック機能） 警報を停止した場合でも、ドアをキー レスエントリーまたはリクエストス イッチで施錠すると、約 20 秒後にア ラームが再びセット状態となります。

アラームセット状態または警報作動 状態で鉛バッテリー端子を外すと、警 報が停止します。ただし、再度バッテ リー端子を接続すると、警報が作動し

警報が終了しても、アラームの解除 をせずにいずれかのドアを開ける と、再び警報が作動します。

000-取扱説明書.book 32 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/警報装置 3-33

モード設定の切替えのしかた セキュリティアラームが解除されている状態で、次の手順で切り替えてください。運転席にすわり、すべてのドアが閉まっているか確認します。 いずれかのドアが開いていると、

半ドア警告灯が点灯します。→ 3-103ページ（半ドア警告灯）ロックレバー（1）を解錠側（車の後ろ方向）にします。ライトスイッチをOFF（2）の位置にします。81M3028072M2025

上図のライトスイッチは代表例です。 お車のタイプにより異なります。→ 3-116ページ（ライトスイッチ）※次の から までの一連の手順は、15秒以内に完了してください。ライトスイッチを の位置にまわし、OFFの位置にもどします。この操作を4往復行ないます。72M2026ロックレバー（1）を施錠側（車の前方向）にし、解錠側（車の後ろ方向）にもどします。この操作を 3 往復行ないます。81M30290

000-取扱説明書.book 33 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ウインドーの開閉 3-34

前記の手順を行なうと、モード設定が次表の順で切り替わります。また、設定確認ブザーの回数によって設定状態が確認できます。 から までの操作が正しく行なわ れなかったり、15秒以内にできなかったりしたときは、モード設定が切り替わらず、設定確認ブザーが鳴りません。はじめからやり直してください。エンジンスイッチが のときに、パワーウインドースイッチ（1）を操作すると、ウインドーの開閉ができます。64P30540モード設定状態 設定確認ブザー警報なしモード 1回警報モード 4回

パワーウインドーは強い力で開閉し ます。閉めるときは手や首をはさまないように注意してください。 窓から手を入れてパワーウインドー スイッチを操作しないでください。手や首をはさむおそれがあります。

(1) 000-取扱説明書.book 34 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ウインドーの開閉 3-35

64P0188 ウインドーロックスイッチ 運転席ドアにあるウインドーロックスイッチの 側を押すと、助手席／後席ウインドーの開閉ができなくなりま

ロックを解除するときは、ウインドー ロックスイッチの 側を押します。65P30140 上図のスイッチは代表例です。お車の タイプにより異なります。ウインドーガラスを開閉するときは、ガラスに触れないでください。巻き込まれるおそれがあります。鉛バッテリー保護のため、エンジンがかかっているときにウインドーを開閉してください。 走行中に後席ウインドーだけを開け ていると、耳を圧迫するような音が発生する場合があります。これは開いているウインドー周辺の気圧変動にともなう現象で、異常ではありません。空のビンなどの口に、横から息を吹きかけたときに音が鳴る現象と同じです。後席ウインドーを開けたままでこの音を軽減したい場合は、次のような方法があります。・前席ウインドーも開ける。・後席ウインドーの開き具合を変える。例えばウインドーが全開なら半開にする。 後席ウインドーは、下図の位置まで しか開きません。お子さまにはパワーウインドースイッチを操作させないでください。お子さまが誤って操作すると、重大な傷害につながるおそれがあります。お子さまを乗せているときは、ウインドーロックスイッチを 位置にしてく ウインドーロックスイッチが位置のときでも、運転席ウインドーは開閉できます。

000-取扱説明書.book 35 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ウインドーの開閉 3-36

ウインドースイッチを操作している間 だけ開閉します。スイッチから手を離すと、ウインドーはその位置で止まります。（運転席ウインドーのオート機構を除く）65P30150 上図のスイッチは代表例です。お車の タイプにより異なります。 ■ 運転席ウインドーのオート機構 運転席ウインドースイッチを強く操作すると、オート機構が作動してスイッチから手を離しても自動で全開または全閉し 途中で止めたいときは、操作した方向と逆の方向に軽く操作します。 ■ 運転席ウインドーのオフディ

運転席ウインドーは、エンジンスイッチを の位置から または（OFF）にしたあとでも、30 秒以内は開閉が可能です。 ■ はさみ込み防止機構 運転席ウインドーには安全装置として、はさみ込み防止機構があります。 オート機構を作動させて自動で閉めて いるときに、異物をはさみ込むなどしてウインドーに一定以上の負荷がかかると、ウインドーの動く方向が反転し、少し開いて停止します。（過負荷検知方式）(1) 運転席ウインドースイッチ（オート機構付）(2) 助手席ウインドースイッチ(3) 右後席ウインドースイッチ（タイプ別装備）(4) 左後席ウインドースイッチ（タイプ別装備） (1) (3) (2) (4)

30 秒以内でも、運転席ドアを開けて 閉めると、運転席ウインドーの開閉ができません。 運転席ウインドーの開閉が可能な間 は、運転席ウインドースイッチの“AUTO”の文字が点灯しています。はさまれる異物の形状や硬さ、はさまれかたによっては過負荷検知されず、はさみ込み防止機構が作動しない場合があります。重大な傷害を受けるおそれがありますので、十分に注意して開閉操作を行なってください。

ACC LOCK 000-取扱説明書.book 36 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ウインドーの開閉 3-37

次のような場合は、運転席ウインドーが自動で開かなくなるとともに自動で閉めたときに、はさみ込み防止機構が作動しなくなってしまいます。「初期設定のしかた」をお読みになり、初期設定を行なってください。→ 3-37ページ（初期設定のしかた） 鉛バッテリーの端子を外したとき 鉛バッテリーあがりがおきたとき 鉛バッテリーを交換したとき ヒューズを点検・交換したとき

• 7-22ページ（ヒューズが切れたときは） はさみ込み防止機構の初期設定は次の手順で行なってください。エンジンを始動します。運転席ウインドースイッチを押し続け、ウインドーを完全に開けます。運転席ウインドースイッチを引き上げ続け、ウインドーを完全に閉めま そのままスイッチを2 秒以上引き上げ続けます。運転席ウインドーが自動開閉できるようになったか確認します。 手順 〜 を何度繰り返しても運転 席ウインドーが自動開閉できない場合、システムの異常が考えられます。スズキサービス工場で点検を受けてく はさみ込み防止機構は、スイッチを引き上げ続けた状態では作動しません。また、閉まりきる直前は、はさみ込みを検知できない領域があります。指などをはさまないように気をつけてくだ

ウインドーの故障で、はさみ込み防 止機構が作動し、自動で閉めることができない場合があります。この場合、運転席ウインドースイッチを引き上げ続けると、完全に閉めることができます。 悪路などを走行中にウインドーを自 動で閉めると、衝撃や荷重がウインドーに加わって、はさみ込み防止機構が作動することがあります。はさみ込み防止機構は、必ず初期設定してください。初期設定が完了するまでは、はさみ込み防止機構が作動しま 運転席ウインドーが自動で開くことも閉めることもできなくなった場合も、初期設定を行なってください。

000-取扱説明書.book 37 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/ウインドーの開閉 3-38

自席のウインドーを開閉できます。 ウインドースイッチを操作している間 だけ開閉します。スイッチから手を離すと、ウインドーはその位置で止まり

お子さまを乗せているときは、運転席 ドアのウインドーロックスイッチを位置にしてください｡→ 3-35ページ（ウインドーロックスイッチ） パワースライド機能がない、またはク ローザー機能がないスライドドアの場合、ドアが開いていると、後席ウインドーの開閉ができません。スライドドアを全閉にしてから、ウインドースイッチを操作してください。64P30550 ■ 運転席、助手席、後席での開閉 ドアにあるハンドルをまわして開閉しま

ウインドーロックスイッチが位置のときは、助手席／後席ウインドーの開閉ができません。ウインドーの開閉は、お子さまではなく大人が行なってください。誤ってお子さまが開閉すると、手足や首などの身体をはさまれ、重大な傷害につながるおそれがあります。

000-取扱説明書.book 38 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/各部の調節 3-39

64P0188ミラーの本体を持って角度を調節します。81M30360 走行中に後席ウインドーだけを開け ていると、耳を圧迫するような音が発生する場合があります。これは開いているウインドー周辺の気圧変動にともなう現象で、異常ではありません。空のビンなどの口に、横から息を吹きかけたときに音が鳴る現象と同じです。後席ウインドーを開けたままでこの音を軽減したい場合は、次のような方法があります。・前席ウインドーも開ける。・後席ウインドーの開き具合を変える。例えばウインドーが全開なら半開にする。 後席ウインドーは、下図の位置まで しか開きません。必ず走行前に調節してください。走行中に調節すると、前方不注意で思わぬ事故につながるおそれがあります。

000-取扱説明書.book 39 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/各部の調節 3-40

ミラー全体を動かして調節します。64P0190 ■ ドアミラー角度調節スイッチ エンジンスイッチが またはの位置にあるときに使用できます。左右切替えスイッチ（1）を、調節したいミラーの側に押します。角度調節スイッチ（2）を押して、上下左右にミラーを動かします。65P30170 狭い場所で駐車するときなどに、ドアミラーを車の後ろ方向に格納できます。 電動で格納するときは、次の「ドアミ ラー格納スイッチ」をお読みください。64P0191 上図のドアミラーは代表例です。お車 のタイプにより異なります。必ず走行前に調節してください。走行中に調節すると、前方不注意で思わぬ事故につながるおそれがあります。

調節後は、左右切替えスイッチを中立の位置へもどしてください。

000-取扱説明書.book 40 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/各部の調節 3-41

■ ドアミラー格納スイッチ エンジンスイッチが またはのときに使用できます。 格納スイッチを押すごとに、格納と通 常の位置に切り替わります。65P30190 格納スイッチが通常の位置で、ドアミ ラーが車の前方向に倒れていると、エンジンスイッチを またはにしたときに、ドアミラーがさらに車の前方向に倒れてしまいます。ドアミラーをもとの状態にもどすときは、一度格納操作をしてください。 ドアミラーを倒したまま走行しない でください。後方の確認ができず、事故を起こすおそれがあります。 ドアミラーは車体より張り出してい ます。ドアミラーを車外の人やものに当てないように気をつけてくださ 電動格納ドアミラー装備車の場合、エンジンスイッチが またはの位置にあるときは、手でドアミラーを動かさないでください。故障の原因となります。 ACC

ಐጞʃɮʍʋɁ࿡ৰ ドアミラーを動かすときは、次のこ とに注意してください。けがをしたり、ミラーが破損したりする原因となります。・ドアミラーの周囲に人やものがないか確認する・動いているドアミラーに触れない 格納スイッチでドアミラーを格納し たときは、手でドアミラーを通常の位置にもどさないでください。ドアミラーの固定が不完全になるため、走行中の振動や走行風などでドアミラーが動くおそれがあります。その場合は、スイッチを通常の位置に押して、確実にドアミラーを固定してください。ドアミラーが凍結するような寒冷時は、手で動かすことが可能かを確認してから、格納スイッチの操作を行なってください。凍結したまま操作を繰り返すと、故障の原因となります。→ 6-15ページ（ドアミラーの凍結）ドアミラーを手で動かすと、エンジンスイッチを または にしたときに、ドアミラーが動き出すことがあります。 ACC

000-取扱説明書.book 41 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/各部の調節 3-42

ドアミラー格納スイッチが通常の位置にあるときは、ドアの施錠やエンジンスイッチの操作と連動して、ドアミラーが自動的に格納と通常の位置に切り替わり

リクエストスイッチまたはキーレスエ ントリーでドアを施錠すると、自動的にドアミラーが格納されます。→ 3-4ページ（キーレスエントリー）→ 3-7ページ（携帯リモコン） 通常の位置にもどすときは、エンジン スイッチを または にしま

工場出荷時は、作動する設定になって います。任意で停止に切り替えてくだ

• 3-42ページ（リモート格納ミラーの停止・作動の切替えのしかた） ■ リモート格納ミラーの停止・

エンジンスイッチが （OFF）の位置にある状態で、次の手順で切り替えてください。運転席にすわり、すべてのドアが閉まっているか確認します。 いずれかのドアが開いていると、 半ドア警告灯が点灯します。→ 3-103ページ（半ドア警告灯）ロックレバー（1）を解錠側（車の後ろ方向）にします。81M30280※次の から までの一連の手順は、15秒以内に完了してください。ドアミラーが凍結するような寒冷時は、リモート格納ミラーの機能を停止してください。凍結したまま動作を繰り返すと、故障の原因となります。→ 6-15ページ（ドアミラーの凍結） ドアをキーまたはロックレバーで施 錠すると、ドアミラーが自動的に格納されません。 ドアミラー格納スイッチが格納の位 置にあるときは、エンジンスイッチを または にしたときに、ドアミラーが自動的に通常の位置にもどりません。

タイマーロック機能が作動すると、ド アミラーが自動的に格納されます。→ 3-7ページ（タイマーロック機能） LOCK

000-取扱説明書.book 42 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/各部の調節 3-43

ロックレバー（1）を施錠側（車の前方向）にし、解錠側（車の後ろ方向）にもどします。この操作を 4 往復行ないます。81M30400携帯リモコンの操作部（2）を 3 回押します。 どの操作部を押しても結構です。 設定切替え中は、操作部を押して もドアの施解錠や、パワースライドドアの自動開閉は行なわれませ 64P30140 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。前記の手順を行なうと、リモート格納ミラーの設定が次表の順で切り替わります。また、設定確認ブザーの回数によって設定状態が確認できます。 から までの操作が正しく行なわ れなかったり、15秒以内にできなかったりしたときは、設定が切り替わらず、設定確認ブザーが鳴りません。はじめからやり直してください。 ドアミラーヒータースイッチ ドアミラーヒーターは、リヤデフォッガーと連動します。→ 5-35ページ（リヤデフォッガースイッチ）

(2) (2) リモート格納ミラーの設定状態設定確認ブザー停止 1回作動 2回

000-取扱説明書.book 43 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/各部の調節 3-44

助手席側ドアミラー下部にあります。 停車時およびごく低速時に、車両左側 下部を確認するときに使用します。64P0193

• 2-11ページ（ハンドル、シート、ミラーの調節は走行前に）ハンドルの固定を解除します。 片手でハンドルをささえながら、 ハンドル下のレバーを押し下げま ハンドルを上下に動かし、適切な位置に調節します。調節後は、ハンドルを固定します。 その位置でハンドルを押さえたま ま、レバーをもとの位置まで確実にもどします。64P0194 後方の確認はドアミラー、ルームミ ラーまたはバックアイカメラ（タイプ別装備）で行なってください。 ミラーだけにたよらず車から降りて 自分の目で直接確かめるなど、周囲の安全をよく確認してから車を発進させてください。サイドアンダーミラーの鏡面は固定式です。鏡面の角度調節はできません。 調節後はハンドルを上下にゆすって、確実に固定されているか確認してくだ

000-取扱説明書.book 44 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-45

• 5-18ページ（アームレスト） スライドレバー（1）を引き上げたまま、シートを前後に動かします。64P30150 上図のシートは代表例です。お車のタ イプにより異なります。

後方に倒すときは、リクライニングレ バー（1）を引き上げたまま、背中で軽く押します。 前方に起こすときは、背中を少し浮か せて、リクライニングレバーを引き上 64P30160 上図のシートは代表例です。お車のタ イプにより異なります。 シートを調節するときは、手足をは さんだり、身体に当てたりしないように気をつけてください。→ 2-11ページ（ハンドル、シート、ミラーの調節は走行前に） シートを調節したあとは、シートを 前後にゆするなどして、確実に固定されているか確認してください。

(1) 背もたれを必要以上に倒さないでください。シートベルトや SRS エアバッグシステムが本来の効果を発揮できま 背もたれから離れてリクライニングレバーを操作すると、背もたれが急に起きあがって前方に倒れることがあります。手などを添えて操作してください。 (1) 000-取扱説明書.book 45 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-46

走行前に、ヘッドレスト中央の高さが耳の位置になるように調節し、しっかりと固定します。背が高い人は、固定できる範囲で一番高い位置にしてお使いくださ

高くするときは、ヘッドレストを手で 低くするときは、ロックボタン（1） を押したままヘッドレストを押し下げ 64P0197 ロックボタンを押したまま引き抜きます。 ヘッドレストの前後の向きを間違えないように、固定される位置まで差し込み、高さの調節をします。 運転席シートヒータースイッチ シート内にあるヒーターで座面を暖めることができます。 エンジンスイッチが のときにス イッチを押すと、ヒーターが作動して、スイッチ内の表示灯（1）が点灯します。もう一度押すと、ヒーターが止まります。 シートがお好みの温度になったら、 ヒーターを止めてください。64P30170 上図のインパネは代表例です。お車の タイプにより異なります。ヘッドレストを外したまま、走行しないでください。

(1) ヘッドレストは、しっかりと固定してください。また、ヘッドレストを前後逆に取り付けないでください。ヘッドレストが本来の効果を発揮できませ ヘッドレストを前後逆に取り付けると、ヘッドレストの高さ調節ができま

(1) 000-取扱説明書.book 46 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-47

スライドレバー（1）を引き上げたまま、シートを前後に動かします。64P30180 長時間ヒーターを使用すると、低温 やけど（水ぶくれなど）の原因にな

毛布や座ぶとんなど、保温性の高い ものをシートにかけないでください。過熱の原因となります。 シートの上に重い荷物を置いたり、 針や釘などをシートに刺したりしないでください。 シートをお手入れするときは、ベン ジン、ガソリンおよびアルコールなどの溶剤を含む洗浄液を使用しないでください。シート表面やヒーターが損傷する原因となります。→ 6-4ページ（内装のお手入れ） 水やジュースなどをこぼしたときは、 やわらかい布などでふき取り、十分に乾かしてからご使用ください。 鉛バッテリー保護のため、エンジン がかかっているときに使用してくだ ヒーターは自動停止しません。スイッチを切らないと、作動し続けます。 シートを調節するときは、手足をは さんだり、身体に当てたりしないように気をつけてください。 シートを調節したあとは、シートを 前後にゆするなどして、確実に固定されているか確認してください。シートの下にものを置かないでください。ものがはさまって、シートが固定されないおそれがあります。

(1) 000-取扱説明書.book 47 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-48

片方の手を背もたれに添え、もう一方の手で背もたれ上面のリクライニングレバー（1）をいっぱいに引き上げます。 シートから降りて操作してくださ い。シートにすわったままリクライニングレバーを引き上げると、背もたれが急に最大角度まで倒れ込むことがあります。 リクライニングレバーは、いっぱ いに引き上げてください。ロックが解除されないうちに背もたれを倒そうとすると、レバーの動きが重くなります。リクライニングレバーを引き上げたまま、背もたれを好みの角度の少し手前まで倒します。64P30560リクライニングレバーから手を離し、固定される位置まで背もたれを倒します。 ヘッドレストの高さ調節と取

使用するときは、ヘッドレストを手で持ち上げ、しっかりと固定します。64P0203 収納するときは、ロックボタン（1）を押したままヘッドレストを一番下まで押し下げます。64P0204背もたれを必要以上に倒さないでください。シートベルトが本来の効果を発揮できません。

(1) 000-取扱説明書.book 48 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-49

ヘッドレストの前後の向きを間違えないように、固定される位置まで差し込み、高さの調節をします。 分離式シートの格納のしかた 後席シートを格納すると、荷室が広く使 ヘッドレストを外したまま、後席に人を乗せないでください。（お子さま用シートの固定時を除く）お子さま用シートの固定などで取り外したヘッドレストは、客室内に放置しないでください。急ブレーキをかけたときなどに乗員やものなどに当たって、思わぬ事故につながるおそれがあ

ヘッドレストは、しっかり固定して ください。また、ヘッドレストを前後逆に取り付けないでください。ヘッドレストが本来の効果を発揮できません。ヘッドレストを前後逆に取り付けると、ヘッドレストの高さ調節ができ

お子さま用シートを取り付けるとき は、お子さま用シートがヘッドレストに当たるのを防ぐため、ヘッドレストを固定できる範囲で一番高い位置に調節するか取り外してください。ヘッドレストが当たった状態ではお子さま用シートが確実に固定されないため、衝突のときなどにお子さまが重大な傷害を受けるおそれがあり 倒した背もたれの上や荷室に人を乗せないでください。ブレーキや加速、衝突のときなどに、投げ出されてけがのおそれがあります。シートを動かすときは、手足をはさんだり、身体に当てたりしないように気をつけてください。格納前に、シートの下にものが落ちていないか確認してください。 シートの便利な使いかた

000-取扱説明書.book 49 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-50

格納のさまたげにならないよう、前席を前方へ動かします。→ 3-45ページ（前席シート）乗用タイプ車の場合、シートベルト（1）およびタングプレート（2）を次の図のようにベルトガイド（3）にかけます。64P30190シートベルトのバックルを収納しま 64P0205アームレスト（4）を手前に倒しているときは収納します。また、ヘッドレストを一番低い位置に調節しま 64P30570 上図の後席は代表例です。お車のタイ プにより異なります。スライド機構付後席の場合、スライドレバー（5）を引き上げて、後方へいっぱいまでスライドさせます。64P0207バックルは、シートクッション内に収納してください。シートを動かすときに破損するおそれがあります。

(5) 000-取扱説明書.book 50 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-51

リクライニングレバー（6）を引き上げ、そのまま背もたれを前方へ倒 64P30580シートにあるストラップ（7）を引き、シートのロックを解除します。64P3059064P30490ベルト (8) を持ってシート全体を引き上げ、前方へ動かします。64P30670 後席のヘッドレストが前席に当た る場合は、前席を前方へ動かしてください。シート後部を押し下げます。64P0211

(7) 荷物の固定などに、ストラップを使用しないでください。走行中に突然シートのロックが外れ、思わぬけがのおそれがあります。

000-取扱説明書.book 51 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-52

■ もとにもどすときは 3-50 ページの「格納のしかた」と逆の手順で行ないます。背もたれだけをもとにもどして、人を乗せないでください。後席が固定されていないため、ブレーキや加速、衝突のときなどに、けがのおそれがありま 64P0212 シート裏のロック部品に指などを入 れないでください。けがのおそれがあります。 荷物の固定などに、シート固定用フッ ク（9）を使用しないでください。また、フックやシート裏のロック部品に砂などの異物を付着させないでください。ロック部品が損傷したりフックが曲がったりして、シートが固定できなくなるおそれがあります。64P0068※スライド機構なし後席の場合、外側にあるシート固定用フックはありません。（中央のみ） (9)

シートをもどす前に次のことを確認 してください。シートが適切に固定できなくなり、けがにつながるおそれがあります。・シートをもどす場所に、ものが落ちていないか確認してください。また、荷室床のシート固定用フックに砂などの異物が付着していたら取り除いてください。そのままシートをもどすと、フックやシート裏のロック部品が損傷するおそれがあります。 シートをもどすときに、シートクッ ション下を持ったり、床に手を置いたりしないでください。シートクッション下の部品でけがをしたり、シートと床の間に手をはさんでけがをしたりするおそれがあります。 シートをもどしたあとは、背もたれを ゆすったり座面を押したりして、シートが確実に固定されているか確認してください。固定が不確実な場合、走行中に突然シートのロックが外れ、思わぬけがのおそれがあります。 000-取扱説明書.book 52 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-53

一体式シートの格納のしかた 後席シートを格納すると、荷室が広く使

格納のさまたげにならないよう、前席を前方へ動かします。→ 3-45ページ（前席シート）※ラバー仕様などの厚手のフロアマットを後席足元に敷いていると、シート格納のさまたげになる場合があります｡格納前にフロアマットを荷室に収納するか、次の から までの手順を行なってください｡後席の右側床下にあるふた（1）を外します。 レバー（2）を車の後ろ方向へ押し ながら、ふたを手前に引きます。64P0069 外したふたを取り付けるときは、 つめ（3）を車体の凹部（4）にあわせてから、ふたを押し付けます。64P0070倒した背もたれの上や荷室に人を乗せないでください。ブレーキや加速、衝突のときなどに、投げ出されてけがのおそれがあります。シートを動かすときは、手足をはさんだり、身体に当てたりしないように気をつけてください。格納前に、シートの下にものが落ちていないか確認してください。

(2) (1) (3) (4) 000-取扱説明書.book 53 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-54

フロアマット（5）を後席の右側床下に収納します。64P30680シートベルトのバックル（6）を次の図のようにします。64P30690シート左側にあるストラップ（7）を引き上げ、そのまま背もたれを前方へ倒します。64P30700シート裏側にあるロック解除レバー（8）を引き上げ、シートのロックを解除します。64P30710シート全体を両手でささえて、前方へ約180度回転させます。64P1004お車のタイプやフロアマットの形状により、この場所には入らない場合があ バックルは上図のようにしてくださ シートを動かすときに破損するおそれがあります。

000-取扱説明書.book 54 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-55

ロック解除レバー(9)を押し下げて、リヤシートロック (10)を前方へ倒します。64P1019 シート裏のロック部品（11）に指な どを入れないでください。けがのおそれがあります。 荷物の固定などに、シート裏のロッ ク部品やシート固定用フック（12）を使用しないでください。また、ロック部品やフックに砂などの異物を付着させないでください。ロック部品が損傷したりフックが曲がったりして、シートが固定できなくなるおそれがあります。リヤシートロックの上に荷物を載せたり、足で踏んだりしないでください。リヤシートロックが損傷するおそれがあります。

(9) (12) (10) (11) シートを格納するときは、下図のように手を添え、背もたれ（13）を開かないようにすると、床との当たりなく格納しやすくなります。64P1006 (13) 000-取扱説明書.book 55 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-56

■ もとにもどすときは 3-53 ページの「格納のしかた」と逆の手順で行ないます。 シートをもとにもどしたとき、リヤ シートロック (1) のインジケーター(2)が赤色のときはシートが固定されていません。シートをもどす手順をはじめからやり直してください。64P1020 シートをもどす前に次のことを確認 してください。シートが適切に固定できなくなり、けがにつながるおそれがあります。・シートをもどす場所に、ものが落ちていないか確認してください。また、荷室床のシート固定用フックに砂などの異物が付着していたら取り除いてください。そのままシートをもどすと、フックやシート裏のロック部品が損傷するおそれがあります。 (2) (1) シートをもどしたあとは、背もたれを ゆすったり、座面を押したりして、シートが確実に固定されているか確認してください。固定が不確実な場合、走行中に突然シートのロックが外れ、思わぬけがのおそれがあります。シートをもとにもどすときは、シート固定用フック周辺に荷物を置かないでください。 000-取扱説明書.book 56 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-57

後席シートの格納のあとに、助手席の背もたれを前方へ倒すと、より長い荷物が積めます。→ 3-49ページ（分離式シートの格納のしかた）→ 3-53ページ（一体式シートの格納のしかた） ■ 背もたれの前方への倒しかた スライドレバー（1）を引き上げ、助手席シートを後方へいっぱいまでスライドさせます。また、ヘッドレストを一番低い位置に調節します。 3-46ページ（ヘッドレストの高さ調節と取り外し・取り付け）64P30200 前図のシートは代表例です。お車のタ イプにより異なります。リクライニングレバー（2）を引き上げ、背もたれを前方へいっぱいまで倒します。64P30210 ■ もとにもどすときは 「背もたれの前方への倒しかた」と逆の手順で行ないます。 背もたれを前後にゆすって、確実に固 定されているか確認してください。 前方へ倒した背もたれの上に、人を 乗せないでください。ブレーキや加速、衝突のときなどに投げ出されてけがのおそれがあります。また、シートが破損する原因となります。 背もたれを前方へ倒したときは、荷 物を確実に固定してください。ブレーキや加速、衝突のときなどに、荷物が飛び出して身体に当たるおそれがあります。

(1) 手順 を行なわずに背もたれを前方へ倒すと、助手席前方にある装備の操作ができなくなる場合があります。

000-取扱説明書.book 57 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートの調節 3-58

前席と後席の背もたれを後方へ倒すと、室内に連続的な空間が作れます。 ■ フルフラットにするときは 前席のアームレスト（1）を持ち上げ収納します。前席のヘッドレスト（2）を外し、前席を前方へいっぱいまでスライドさせます。64P30600スライド機構付後席の場合、後席を後方へいっぱいまでスライドさせま 後席の背もたれを、後方へいっぱいまで倒します。 スライド機構付後席の場合、後席 の背もたれをお好みの角度に調節してください。64P30610フルフラットにしたシートに、人や荷物を乗せて走行しないでください。ブレーキや加速、衝突のときなどに、投げ出されたり、荷物が身体に当たったりして重大な傷害を受けるおそれがあります。 フルフラットにしたシートの上を歩 きまわらないでください。シートから足を踏み外すと、けがのおそれがあります。 シートをもとにもどしたときは、クッ ションや背もたれをゆすって、しっかりと固定されているか確認してください。シート自体の固定が不確実な場合、走行中に突然シートが動いたり背もたれが前方へ倒れたりして、思わぬけがをするおそれがあります。シートに強い衝撃をあたえないでください。シートが損傷することがありま

000-取扱説明書.book 58 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-59

64P30620 後席に当たるまで、前席を後方へス

正しい姿勢でシートにすわり、正しく シートベルトを着用しないと、シートベ ルトが本来の効果を発揮できません。 シートベルトは、2-12ページの「 シート ベルトは正しく着用」を参照のうえ、正 しく着用するとともに、同乗者がいる場 合は、安全のため全員着用しましょう。 お子さまもシートベルトを

• 2-5ページ （お子さまを乗せるときは） 80J028

お子さまをシートベルトで遊ばせない でください。ベルトを身体に巻きつけ るなどして遊んでいるときに、窒息な ど重大な傷害を受けるおそれがありま す。万一の場合はハサミでベルトを切

000-取扱説明書.book 59 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-60

妊娠中や疾患のある方は 80J075 シートベルト警告ブザー 運転席のシートベルト着用忘れを防止す

エンジンをかけて走行を開始してか ら、最初に車速が約 15km/h 以上に なったときに運転者がシートベルトを 着用していないと、メーター内のシー トベルト警告灯が点灯から点滅に切り 替わるとともに、シートベルト警告ブ ザーが断続的に鳴ります。

• 3-96ページ （シートベルト警告灯） シートベルトの長さ調節 シートベルトは、長さ調節が必要ありま せん。身体の動きにあわせてベルトが伸 縮し、強い衝撃を受けたときは自動的に ベルトがロックされて身体を固定しま

妊娠中の方、疾患がある方もシート ベルトを着用してください。ただし、 衝突のときに局部的に強く圧迫され るおそれがありますので、医師に相 談して注意事項を確認してください。 妊娠中の方は、腰ベルトを腹部を避 けて腰部のできるだけ低い位置にか けます。肩ベルトは、首と肩先の中 央から腹部を避けて胸部にかかるよ うに着用してください。

運転者がベルトを着用すると、警告 灯は消灯します。また、警告ブザー が鳴っているときは、ブザーも止ま

警告ブザーは運転者がベルトを着用 しなくても、約95秒間鳴り続けたあ とに止まります。ただし、警告灯は 点滅から点灯に切り替わったまま、 エンジンスイッチを または （OFF）にするまで消灯しま

ACC LOCK 000-取扱説明書.book 60 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-61

肩ベルトの高さ調節（前席のみ） 身体の大きさにあわせて、ショルダーアンカー（2）の高さ調節ができます。 上に調節するときは、アンカーをその まま適切な位置まで持ち上げます。 下に調節するときは、ロックレバー （1）を引いたままアンカーを下げ、適切な位置でレバーを離します。 調節後は、アンカーを下に引いて固定 されているか確認します。65P30410 タングプレート（1）とシートベルトをつかみ、ベルトをゆっくりと引き出します。ベルトのねじれを取ります。80J1147

(1) (2) ベルトがロックされていて引き出せないときは、いったんゆるめてから再度引き出します。それでも引き出せない場合は、一度ベルトを強く引いてからゆるめ、再度ゆっくりと引き出してく

(1) ゆっくり引き出すねじれのないことを確認する 000-取扱説明書.book 61 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-62

タングプレート（1）をバックル（2）の差し込み口にまっすぐになるようにあわせて、カチッという音がするまでしっかりと差し込みます。74P30740腰ベルトを、腰のできるだけ低い位置にかけます。肩ベルトを、首と肩先の中央にかけ ベルトがねじれていないことを確認し、たるみを取り除きます。 バックルのボタン（3）を押します。シートベルトが自動的に巻きもどされますので、ベルトやタングプレートに手を添え、ゆっくりともどしてください。80J1328 シートベルトを正しく着用する 70K40011

(3) ベルトがねじれていると、ベルトを外したときに巻き取られないことがあります。ベルトにたるみがなく巻きもどされていることを確認してください。 シートベルトにねじれやたるみがあ ると、衝撃を受けたときに局部的に圧迫されるおそれがあります。 ベルトが腹部にかかっていると、衝 撃を受けたときに強く圧迫されるおそれがあります。 ベルトが肩にしっかりとかかってい ないと、衝撃を受けたときに前に投げ出されるおそれがあります。 アームレスト（タイプ別装備）にベ ルトがかかっていると、シートベルトが本来の効果を発揮できません。ベルトは、アームレストの下を通してください。 000-取扱説明書.book 62 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-63

乗用タイプ車の場合、後席に人を乗せないときは、シートベルト（1）およびタングプレート（2）を次の図のようにベルトガイド（3）にかけてください。64P30190 上図のシートは代表例です。お車のタ イプにより異なります。 お手入れの方法は、布地などと同様で

• 6-5ページ（布地、ビニールレザー、樹脂部品などの手入れ） シートベルトにほつれや擦り傷、切 り傷があるときは、ベルトを交換してください。 バックルが正常に動かないときは、 スズキサービス工場で点検を受けてください。 衝突などでベルトに強い力がかかっ たときは、外観に異常がなくても、機能が損なわれていることがあります。ベルトを交換してください。 バックルの内部に異物が入ったり、飲 み物をこぼしたりしたときは、シートベルトが正常に機能を発揮しないおそれがありますので、スズキサービス工場で点検を受けてください。

(1) (2) (3) ベルトをドアにはさまないでくださ い。ドアを閉める前に、ベルトがたるみなく巻きもどされているか確認してください。 ベルトを改造したり、取り外したり しないでください。漂白剤、溶剤、染料を使用しないでください。しみ、変色、強度低下の原因となり、シートベルトが正常に機能を発揮しないおそれがあります。 000-取扱説明書.book 63 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-64

エンジンスイッチが のときに、次のような状況になると、肩ベルトを瞬時に巻き取ります。 車の前方向から強い衝撃を受けたと

き。運転席・助手席SRSエアバッグシステムと連動しています。→ 3-70ページ（SRSエアバッグシステムの作動）また、運転席側はラップアウタープリテンショナー機構により、腰ベルトも同時に巻き取ります。80J1018

正常に機能させるために シートベルトプリテンショナーの機能に影響をあたえる部品に手を加えないでください。シートベルトが思いがけないときに巻き取られたり、必要なときに正常に巻き取られなくなったりすることがあ

• 2-39ページ（部品の取り付け、取り外し、修理をするときは） SRSエアバッグ警告灯 81M30841メーターパネル内にあります。 シートベルトプリテンショナー、SRS エアバッグが作動したまたは電子制御システムに異常があると、エンジンスイッチが のときに点灯します。→ 1-12ページ（警告灯・表示灯）作動したプリテンショナーおよびエアバッグは再使用できません。スズキサービス工場で交換してください。 シートベルトプリテンショナー

000-取扱説明書.book 64 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/シートベルト 3-65

作動していないシートベルトプリテンショナーは、決められた手順で作動させてから廃棄する必要があります。車の前方向から強い衝撃を受けると、シートベルト巻き取り装置内のシートベルト可変フォースリミッターが作動し、乗員に一定以上の荷重がかからないように肩ベルトを 2 段階に繰り出して、衝撃を緩和します。80J103982K179プリテンショナーを廃棄するときや、装備車を廃車するときは、スズキ販売店またはスズキ代理店にご相談くださ 強い衝撃を受けたシートベルトは、ショルダーアンカー部（1）およびタングプレート部（2）の樹脂が強い摩擦で溶けてベルトに付着し、ベルトが滑りにくくなります。このような場合は、シートベルトが本来の機能を発揮できません。スズキサービス工場で交換してください。 シートベルト可変フォース リミッター（前席のみ）

(1) (2) 000-取扱説明書.book 65 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-66

SRSエアバッグシステムとは SRS とは SupplementalRestraintSystem（サプリメンタル レストレイント システム）の略で、補助拘束装置の意味です。 ■ 運転席・助手席 SRS エアバッ

エンジンスイッチが の場合に、車の前方向から強い衝撃を受け、シートベルトを着用していてもハンドルや助手席側インパネに顔面が当たるような強い衝突のときに、運転席・助手席 SRS エアバッグが瞬時にふくらむ構造になってい

運転席・助手席SRS エアバッグシステ ムは、ふくらんだ SRS エアバッグがクッションの役割をして、シートベルトを着用した運転席・助手席乗員の主に顔面への衝撃を軽減する効果があります。シートベルトは必ず着用してく

• 3-61ページ（シートベルトの着用のしかた）80J09065J106この車は、イベントデータレコーダー（EDR）システムにより、SRS エアバッグが作動したときのデータを記録・蓄積します。→ データの記録について SRSエアバッグ SRSエアバッグ車を

SRS エアバッグシステムは、シート ベルトに代わるものではありません。シートベルトと併用することで、その効果を発揮するシートベルトの補助拘束装置です。したがってSRS エアバッグシステムが装備されている車であっても、シートベルトを必ず着用してください。 シートベルトは正しい姿勢で正しく

着用してください。シートベルトを正しく着用しないと、SRS エアバッグの効果が十分発揮できません。助手席SRSエアバッグは、助手席に乗員がいなくても、運転席SRSエアバッグと同時にふくらみます。

000-取扱説明書.book 66 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-67

“SRSAIRBAG” の表示がある付近に収納

■ 運転席SRSエアバッグ 65P30420 ■ 助手席SRSエアバッグ 64P30220 上図のハンドル、インパネは代表例で す。お車のタイプにより異なります。

運転者および助手席の同乗者は、シート に奥深くすわり、背もたれに背中を軽く つけてください。また、シートを前方に 出しすぎないようにシートの位置を調節

とくに助手席の同乗者は、後席の同乗者 のさまたげにならない位置までシートを 後方に移動し、助手席SRSエアバッグか らできるだけ離れてすわってください。

• 2-11ページ（正しい運転姿勢） お子さま用シートの取り付け

• 3-80 ページ（お子さま用シートの シートベルトによる固定） エアバッグの収納部分に傷がついて いたり、ひび割れがあったりすると きは、スズキサービス工場で交換し てください。エアバッグが正常に作 動しないおそれがあります。 エアバッグの収納場所を強打したり、 衝撃を加えたりしないでください。エ アバッグが正常に作動しなくなった り誤ってふくらんだりして、思わぬ 傷害を受けるおそれがあります。 000-取扱説明書.book 67 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-68

SRSエアバッグシステムを 正常に機能させるために SRSエアバッグがふくらむ範囲にものがあると、ものが飛ばされたり SRS エアバッグが正常にふくらまなくなったりするおそれがあります。 ■ 運転席SRSエアバッグについて 80J094 サスペンションを改造しないでくだ さい。車高やサスペンションの硬さが変わると、SRS エアバッグの誤作動の原因になります。 車両前部にグリルガードなどを装着 するときは、スズキ販売店またはスズキ代理店にご相談ください。車両前部を改造すると、SRS エアバッグが正常に作動しなくなるおそれがあ

無線機などを取り付けるときは、ス ズキ販売店またはスズキ代理店にご相談ください。無線機の電波などがSRS エアバッグのコンピューターに悪影響をあたえるおそれがあります。 SRSエアバッグが作動しない程度の 事故であっても、事故後はスズキサービス工場で点検を受けてください。システム本来の機能が損なわれていると、万一のときに SRS エアバッグの効果が十分に発揮できないおそれがあります。 SRSエアバッグシステムの

SRSエアバッグは、その機能に影響 をあたえる部品に手を加えると、思いがけないときにふくらんだり、必要なときに正常に作動しなくなったりすることがあります。次のような場合は、システムに悪影響をおよぼしますので、事前にスズキ販売店またはスズキ代理店にご相談ください。・ハンドルの取り外し、ハンドルまわりの修理など・インパネまわり、センターコンソール付近の修理および電気配線 ・オーディオ用品などの取り付け・ダッシュボード周辺の板金塗装お ・前席シートの交換およびシートまわりの修理・センターピラーまわりの修理 ハンドルにもたれかかるなどして、 SRS エアバッグ収納部に手や顔、胸などを近づけないでください。SRSエアバッグが作動したときの強い衝撃で、重大な傷害を受けるおそれがあります。 ハンドルを交換する、ハンドルの パッド部にステッカーを貼る、色をぬる、カバーで覆うなどの改造をしないでください。万一のときに SRSエアバッグが正常にふくらまなくなるおそれがあります。 000-取扱説明書.book 68 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-69

■ 助手席SRSエアバッグについて 助手席に乗車するときや、お子さま を乗せるときは、必ず次のことをお 守りください。守らないとSRS エア バッグが作動したときの強い衝撃 で、重大な傷害を受けるおそれがあ

・インパネの SRS エアバッグ収納部 に手足を置いたり、顔や胸などを近 づけたりしないでください。 ・お子さまを SRS エアバッグ収納部 の前に立たせたり、ひざの上に抱い てすわったりしないでください。お 子さまは後席に乗せて、シートベル トを着用させてください。 80J095 ・シートベルトを正しく着用できな いお子さまは、お子さま用シート をご使用のうえ、後席に乗せてく

エアバッグ収納部およびその周辺に は、ステッカーを貼ったり色をぬっ たりしないでください。また、アクセ サリーや芳香剤、ETC 車載器やポー タブルカーナビなどを取り付けたり 置いたり、傘などを立てかけたりし

80J096 フロントガラスやルームミラーにア クセサリー（スズキ純正用品を除く） などを取り付けないでください。 000-取扱説明書.book 69 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-70

エアバッグは、高温のガスで瞬時にふ くらみます。事故の発生状況や乗員の姿勢によっては、擦過傷、打撲、やけどなどを負うことがあります。 ふくらんだエアバッグは、すぐにしぼ む構造になっています。 運転席･助手席SRSエアバッグ ■ こんなとき作動します 衝突しても変形や移動をしない構造物 （コンクリートの壁など）に、約 25km/h以上の速度で正面衝突したとき68H40210 車両の前方約30゜以内の方向から、上 図の正面衝突と同等の強い衝撃を受け 68H40220エアバッグが作動したあとは、エアバッグの構成部品に触れないでください。作動直後は構成部品が熱くなり、やけどのおそれがあります。エアバッグが作動すると大きな音がして白い煙のようなガスが出ますが、火災ではありません。また、人体への影響もありません。ただし、残留物が目や皮膚などに付着したときは、できるだけ早く水で洗い流してください。皮膚の弱い方などは、まれに皮膚を刺激する場合があります。作動したプリテンショナーおよびエアバッグは再使用できません。スズキサービス工場で交換してください。 SRSエアバッグシステムの

000-取扱説明書.book 70 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-71

縁石や中央分離帯などに衝突したとき 68H40230 深い穴や溝などに落ちたとき 68H40240 ジャンプして地面にぶつかったり、道 路から落下したりしたとき 68H40250 ■ こんなとき作動しないことが

衝突の相手が変形または移動しやすかっ たり、自車の衝突部位が変形しやすかっ たりして強い衝撃が発生しない場合は作

また、衝突の角度が車両前方左右約 30 を超えるとき、多くの場合は作動しませ

停車している同程度の重さの車に、 50km/h程度、もしくはそれ以下の速 度で正面から衝突したとき 68H40290 トラックの荷台の下などへもぐり込ん

68H40300 電柱や立木などに衝突したとき 68H40310 000-取扱説明書.book 71 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-72

前方約30゜を超える角度で、コンクリー トの壁やガードレールなどに衝突した

68H40320 衝突時に変形、移動しないコンクリー トのような固い壁に正面衝突したとき であっても衝突速度が約25km/h以下

68H40330 ■ こんなときは作動しません 後方、横方向からの衝突、横転などでは 作動しません。衝撃が強いとまれに作動

68H40261 68H40271 68H40280 000-取扱説明書.book 72 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/SRSエアバッグ 3-73

81M30841メーターパネル内にあります。 SRS エアバッグ、シートベルトプリテ ンショナーが作動したまたは電子制御システムに異常があると、エンジンスイッチが のときに点灯します。→ 1-12ページ（警告灯・表示灯）作動していないエアバッグを廃棄するときは、決められた手順で作動させてから廃棄する必要があります。80J112 SRSエアバッグ警告灯

エアバッグを廃棄するときや、装備車を廃車するときは、スズキ販売店またはスズキ代理店にご相談ください。正しく取り扱わないと、エアバッグが思いがけないときにふくらんで、けがをすることがあります。

000-取扱説明書.book 73 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-74

お子さま用シートは、この項目をよく 読んだうえで、お子さまの年齢や体格にあった適切なものを選んでくださ

2-5 ページの「お子さまを乗せるとき は」もよくお読みください。 乗用タイプ車は、2006 年 10 月 1 日施

行の新保安基準に適合したISOFIX対応チャイルドシート固定専用金具（ISOFIX アンカーおよびテザーアンカー）を装備しています。（ただし、商用タイプ車は装備していません）→ 3-82ページ（ISOFIX対応お子さま用シートの固定）

UNR44 の基準に適合するお 子さま用シートの認証マーク

UNR44（※1）の基準に適合するお子さま用シートには、次のような認証マークが表示されています。51K1022 上図の認証マークは代表例です。

※1UNR44とは、お子さま用シートに関する国際法規です。※2お子様用シート本体の認証マークにECEとありますが、内容はUNと同

※3上図の「Universal」は、汎用カテゴリーの認可であることを表しま

(1) 法規番号（※2） (2) お子さま用シートのカテゴリー（※3）(3) 対象となるお子さまの体重範囲(4) 装置の仕様(5) お子さま用シートを認可した国番号(6) お子さま用シートの認可番号この車のスズキ純正お子さま用シートは、UNR44 の基準に適合していま

(6) (5) (4) (3) (2) (1) 000-取扱説明書.book 74 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-75

• 3-77ページ（UNR44の基準に適合 するお子さま用シートの、座席位置

■ 質量グループについて UN R44 の基準に適合するお子さま用 シートは、次の5種類に分類されます。 代表的なお子さま用シートには、次の ようなものがあります。 後ろ向き、または横向き装着のお子さま 用シートで、首がすわっていないお子さ ま、ひとりすわりのできないお子さまに 使用します。UNR44 基準のグループ 0、0＋に相当します。 64L30810 前向き装着のお子さま用シートで、シー トベルトが首やあごにかかるときや、腰 骨にかからないようなお子さまに使用し ます。UNR44 基準のグループⅠに相当

64L30820 前向き装着のお子さま用シートで、シー トベルトが首やあごにかかるときや、腰 骨にかからないようなお子さまに使用し ます。UNR44 基準のグループⅡ、Ⅲに

64L30830 質量グループ お子さまの体重 グループ0 10kgまで グループ0＋ 13kgまで グループⅠ 9〜18kg グループⅡ 15〜25kg グループⅢ 22〜36kg

000-取扱説明書.book 75 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-76

■ ISOFIXタイプのお子さま用シートの、サイズ等級について サイズ等級は、お子さま用シートに表示される分類記号です。次の一覧表をご覧くださ

※キャリコットとは、お子さまを寝かせた姿勢で横向きに取り付けることができるベ ビーシートの一つです。 詳しくは、お子さま用シートの製造元または販売店にご相談ください。

A ISO/F3 全高前向き幼児用チャイルドシート

B ISO/F2 低型前向き幼児用チャイルドシート

低型前向き幼児用チャイルドシート (ISO/F2とは別形状)

C ISO/R3 大型後ろ向き幼児用チャイルドシート

D ISO/R2 小型後ろ向き幼児用チャイルドシート

E ISO/R1 後ろ向き乳児用チャイルドシート

F ISO/L1 左向き位置用チャイルドシート（キャリコット※）

G ISO/L2 右向き位置用チャイルドシート（キャリコット※）

000-取扱説明書.book 76 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-77

UNR44の基準に適合するお子さま用シートの、座席位置別適合性

■ シートベルトによる固定（一体式後席シート車） ＜上表に記入する文字の説明＞ U ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーのお子 さま用シートに適しています。 UF ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの前向 きお子さま用シートに適しています。 X ：お子さま用シートの取り付けには適していません。 シートベルトを使用してお子さま用シートを取り付けるときは、3-80 ページの「お 子さま用シートのシートベルトによる固定」をお読みください。

（22〜36kg） UF X 表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製 造元または販売店にご相談ください。 取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ

000-取扱説明書.book 77 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-78

■ シートベルトによる固定（分離式後席シート車） ＜上表に記入する文字の説明＞ U ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーのお子 さま用シートに適しています。 UF ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの前向 きお子さま用シートに適しています。 X ：お子さま用シートの取り付けには適していません。 シートベルトを使用してお子さま用シートを取り付けるときは、3-80 ページの「お 子さま用シートのシートベルトによる固定」をお読みください。 ISOFIX タイプのお子さま用シートの種類によっては、上表の質量グループでの使用 に適していても、取り付けができない場合があります。詳しくは、次ページの 「ISOFIX 対応チャイルドシート固定専用金具による固定（乗用タイプ車のみ）」を

（22〜36kg） UF UF 表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製 造元または販売店にご相談ください。 取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ

000-取扱説明書.book 78 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-79

■ ISOFIX対応チャイルドシート固定専用金具による固定（乗用タイプ

＜上表に記入する文字の説明＞ IUF ：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの ISOFIX対応前向きお子さま用シートに適しています。 IL ：この質量グループでの使用を許可された準汎用（セミユニバーサル）カテゴリー の「スズキ純正ベビーシート」に適しています。 X ：ISOFIX 対応お子さま用シートの取付けには適していません。固定専用金具を使 わずにシートベルトを使用して固定してください。3-80 ページの｢お子さま用 シートのシートベルトによる固定｣をお読みください。

N.A.：この位置にはチャイルドシート固定専用金具が装備されていないため、ISOFIX

タイプのお子さま用シートを取り付けることはできません。 チャイルドシート固定専用金具を使用してお子さま用シートを取り付けるときは、 3-82ページの「ISOFIX対応チャイルドシート固定専用金具」をお読みください。 質量グループ サイズ等級 チャイルドシート固定専用金具の位置

グループ0（10kgまで） E ISO/R1 N.A. IL グループ0＋（13kgまで）

グループⅡ（15〜25kg） N.A. X グループⅢ（22〜36kg) N.A. X 表に記載されていないお子さま用シートを使用する場合は、お子さま用シートの製 造元または販売店にご相談ください。 取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ

000-取扱説明書.book 79 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-80

お子さま用シートは、お子さまの年齢 や体格にあった適切なものを選んでく

• 3-74ページ（お子さま用シートの選択について） 乗用タイプ車の場合、ISOFIXタイプの お子さま用シート（別売り）を取り付けるときは、3-82ページの「ISOFIX対応お子さま用シートの固定」をお読みください。 ヘッドレスト（タイプ別装備）は、お子さま用シートに当たらない高さに調節するか取り外します。→ 3-48ページ（ヘッドレストの高さ調節と取り外し・取り付け）64P0203乗用タイプ車の場合、お子さま用シートと背もたれの間にすきまができないように背もたれの角度を調節 座席が確実に固定されているか確認

助手席には、ベビーシートなどの後 ろ向きお子さま用シートを取り付けないでください。助手席 SRS エアバッグがふくらむと、お子さま用シートの背面に強い衝撃が加わり、生命に関わる重大な傷害を受けるおそれがあります。 やむをえず助手席にチャイルドシー トおよびジュニアシートを取り付けるときは、助手席を一番後ろに下げ、前向きに取り付けてください。80J027

シートベルトによる固定 ヘッドレストを調節してもお子さま用シートに当たる場合は、ヘッドレストを取り外してください。ヘッドレストに当たった状態ではお子さま用シートが確実に固定されないため、衝突のときなどにお子さまが重大な傷害を受けるおそれがあります。

000-取扱説明書.book 80 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-81

お子さま用シートに付属の取扱説明書にしたがって、所定の部位にシートベルトを通します。カチッと音がするまで、タングプレ ー ト（1）を バ ッ ク ル（2）にしっかりと差し込みます。 お子さま用シートにアームレスト が当たる場合は、持ち上げて収納 64P0219 上図のお子さま用シートは代表例で

お子さま用シートにシートベルト固定機構もロッキングクリップも備わっていない場合は、ロッキングクリップ（市販品）を使用してしっかりと固定します。72M00172 上図のロッキングクリップ（市販品） は代表例です。お子さま用シートを前後左右にゆすって、確実に固定されているか確認します。 確実に固定できない場合は、お子 さま用シートに付属の取扱説明書をご確認いただくか、お子さま用シートを購入された販売店にご相談ください。

シートベルト固定機構またはロッキングクリップでお子さま用シートを確実に固定しないと、急ブレーキをかけたときや衝突時に、お子さまが重大な傷害を受けるおそれがあります。お子さま用シートは、確実に固定してください。急ブレーキをかけたときや衝突時に、お子さまが重大な傷害を受けるおそれがあります。

000-取扱説明書.book 81 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-82

乗用タイプ車の後席には、UNR44（3-74ページ参照）の基準に適合したISOFIX（※1）タイプのお子さま用シート（別売り）を固定するための専用金具が装備されています。（ただし、商用タイプ車は装備していません）

座面と背もたれのすきまにある金具 が、ISOFIX対応チャイルドシート固定用アンカー（以下ISOFIXアンカーと略す）です。 背もたれ裏側下方にある金具が、チャ イルドシート固定用テザーアンカー（以下テザーアンカーと略す）です。※1ISOFIX とは、お子さま用シートの固定装置の大きさや取り付け方法を統一した国際標準化機構【ISO（※2）】の規格です。※2ISO とは、International Organi-zationforStandardization（インターナショナルオーガニゼイションフォースタンダーディゼイション）の略です。＜スズキ純正用品の場合＞ お子さま用シートは、お子さまの年齢 や体格にあった適切なものを選んでく

• 3-74ページ（お子さま用シートの選択について） ISOFIXタイプのお子さま用シートは、 シートベルトで固定する必要がありま

シートベルトで固定するお子さま用 シートを取り付けるときは、3-80ページの「お子さま用シートのシートベルトによる固定」をお読みください。 ISOFIX アンカー（1）の位置を確認

64P0220 上図のシートは代表例です。お車のタ イプにより異なります。ISOFIX

ISOFIXタイプのベビーシート（後ろ向きに固定）

ISOFIXタイプのチャイルドシート（前向きに固定）

(1) ISOFIXアンカー (2)タグISOFIX アンカーがある付近の背もたれには、上図のようなタグ（2）がついています。

(1) (2) (1) (2) 000-取扱説明書.book 82 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-83

背もたれ裏側下方にあります。 64P0221 上図のシートは代表例です。お車のタ イプにより異なります。後席のヘッドレスト（タイプ別装備）は、お子さま用シートに当たらない高さに調節するか取り外します。→ 3-48ページ（ヘッドレストの高さ調節と取り外し・取り付け）64P0203座席が確実に固定されているか確認 お子さま用シートに付属の取扱説明書にしたがって、お子さま用シートのコネクター（4）をISOFIX アンカー（5）へ差し込みます。64P0222(3) テザーアンカー

ヘッドレストを調節してもお子さま用シートに当たる場合は、ヘッドレストを取り外してください。ヘッドレストに当たった状態ではお子さま用シートが確実に固定されないため、衝突のときなどにお子さまが重大な傷害を受けるおそれがあります。(4) コネクター (5) ISOFIXアンカー

(4) (5) 000-取扱説明書.book 83 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/お子さま用シート 3-84

テザーベルトを使用する場合、次のようにしてテザーアンカーへ取り付

ヘッドレストを取り付けていると きは、図（代表例）のように持ち上げたヘッドレストと背もたれの 64P022364P30640お子さま用シートを前後左右にゆすって、確実に取り付けられているか確認します。

テザーベルト1本の場合 テザーベルト2本の場合

お子さま用シートを取り付けるとき は、ISOFIX アンカーやテザーアンカー周辺に異物やシートベルトなどがないか確認してください。シートベルトなどがかみ込むと、お子さま用シートが正しく固定されず、衝突のときなどにお子さまが重大な傷害を受けるおそれがあります。 荷物の固定などに、ISOFIXアンカー やテザーアンカーを使用しないでください。アンカーが曲がったり損傷したりすると、お子さま用シートが正しく固定されず、衝突のときなどにお子さまが重大な傷害を受けるおそれがあります。 000-取扱説明書.book 84 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-85

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。64P040564P30240

(1) (3)(2) (4) ᚜ᇉҒఉțʘʠ 000-取扱説明書.book 85 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-86

（1）スピードメーター（速度計） （2）タコメーター（エンジン回転計） （3）燃料計 （4） マルチインフォメーション

(1)スピードメーター（速度計） 走行速度がkm/hで示されます。 燃費効率が良い運転をしていると判定さ れると、スピードメーターの照明の一部 が青色から緑色に変化します。 次のようなときは、エコドライブアシ スト照明は緑色へ変化しません。

セレクトレバーが の位置以外のとき ・オーバードライブ（O/D）スイッチ （タイプ別装備）がOFFのとき (2) タコメーター

(3)燃料計 エンジンスイッチが のとき、燃料 残量の目安が示されます。 燃料残量警告灯が点灯したときは、す みやかに給油してください。

• 3-97ページ（燃料残量警告灯） タコメーターなし車の場合、燃料残量 警告灯が点灯するとともに燃料計の目 盛り（一つ）が点滅したときは、燃料 がほとんどありません。ただちに給油

64P0227 タコメーター装備車の場合、メーター の照明は、エンジンスイッチを にすると点灯し、または （OFF）にすると消灯します。

車速約10km/h未満の場合、エコドラ イブアシスト照明は変化しません。 荷物の積載量が多いと、エコドライ ブアシスト照明が緑色に変化しにく

設定の切替え（カスタマイズ）をす ると、エコドライブアシスト照明を 変化させなくすることができます。 設定の切替えについては、スズキ販 売店またはスズキ代理店にご相談く

ACC LOCK エコドライブアシスト照明

エンジン保護のため、指針がレッド ゾーン（※）に入らないように運転

※エンジンの許容回転を超えている ことを示す赤色表示範囲 シフトダウンすると、エンジン回転 が上がります。とくに注意してくだ

• 4-45ページ （シフトダウンの上限速度）

000-取扱説明書.book 86 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-87

エンジンスイッチを にすると、次 のいずれかが表示されます。また、メー ター内の表示切替えノブを押すごとに、 番号の順に表示が切り替わります。 ①オドメーター（積算距離計）

• 3-88ページ ②トリップメーター（区間距離計）

• 3-88ページ ④瞬間燃費 → 3-88ページ ⑤平均燃費 → 3-88ページ ⑥航続可能距離 → 3-89ページ ⑦照明コントロール表示

• 3-89ページ 給油後は、エンジンスイッチを にしてから正しい量を示すまでに、 少し時間がかかります。 坂道やカーブなどでは、タンク内の 燃料が移動するため、表示が変わる

の右にある印は、給油口 （フューエルリッド）が運転席側に

走行中は、表示の切替え操作をしない でください。操作に気を取られて、思 わぬ事故につながるおそれがありま

次の燃費や航続可能距離は目安です。 実際とは異なる場合があります。

⑦照明コントロール表示は、タコ メーターなし車の場合、ヘッドライ トや車幅灯が消灯しているときは表

⑦照明コントロール表示は、エンジ ンスイッチを にしたときは表示 されません。表示中に一度エンジン スイッチを （OFF）にし、再 び にすると、①オドメーターに

⑦照明コントロール表示中にノブを 短押しするかしばらく押さないでい ると、①オドメーターの表示に切り

走行中にメーター内のエンジン警告 灯が点灯すると、燃費や航続可能距 離が正しく表示されない場合があり

• 3-99ページ（エンジン警告灯） 走行後、エンジンスイッチを （OFF）にすると、1回の運転に対す るエコ運転の結果が表示されます。

LOCK 000-取扱説明書.book 87 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-88

72M1018新車時（またはメーター交換時）からの走行距離の累計が km 単位で表示されます。（リセットはできません）64P30250リセット後の走行距離が km 単位で表示されます。（次にリセットするまで距離計測は継続されます） および の2種類の走行距離を同 時に計測できます。＜使いかたの例＞：出発時にリセットして、出発後の距離を計測：給油時にリセットして、給油後の距離を計測 リセットするときは、表示が「0.0」 になるまで表示切替えノブを長押しし 72M1020走行中の瞬間燃費が表示されます。64P30260表示をリセットしてからの平均燃費が表示されます。 リセットするときは、平均燃費の表示 中に表示切替えノブを長押しします。トリップメーターの最大値は 9999.9で、そのあと 0.0 にもどります。（距離計測は継続されます） ①オドメーター（積算距離計）

停車中は値が表示されません。 最大表示値は 50.0 です。下り坂など で燃料カット制御が作動しているときでも、それ以上の値は表示されま

リセット後しばらくは、値が表示さ 鉛バッテリーを外すと、平均燃費の 表示はリセットされます。

000-取扱説明書.book 88 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-89

64P30270現在の燃料残量で走行できるおよその距離が表示されます。 航続可能距離は過去の平均燃費をもと に算出される目安であるため、表示される距離を実際に走行出来るとは限り

給油すると表示が更新されます。ただ し、給油量が少ないと、表示が更新されない場合があります。72M1025 タコメーターなし車の場合、ヘッドラ イトや車幅灯が点灯していると、現在設定されているメーターの明るさが表示されます。（ライトが消灯していると表示されません） タコメーター装備車の場合、ライト点 灯時と消灯時のそれぞれで、現在設定されているメーターの明るさが表示さ メーターの明るさ調節4段階に調節できます。 ヘッドライトや車幅灯を点灯し、照明 コントロール表示（3-87ページ参照）にしたうえで、表示切替えノブを長押しします。明るさが 1 段階ずつ変化し 64P302805段階に調節できます。 明るさを調節したい状態（ライト点灯 または消灯）にし、表示切替えノブを長押しします。明るさが 1 段階ずつ変化します。 算出に使用される過去の平均燃費 は、表示される平均燃費とは異なり

鉛バッテリーを外すと過去の平均燃 費の記憶が消去されますので、外す前までとは異なる値が表示される場合があります。 エンジンスイッチを のままにし て給油すると、正しい値が表示されない場合があります。 次のような場合は値が表示されませ

・鉛バッテリー接続後しばらくの間・燃料残量警告灯の点灯中→ 3-97ページ（燃料残量警告灯）

000-取扱説明書.book 89 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-90

エンジンスイッチを （OFF）にすると、1 回の運転で、燃費効率が良いと判定された割合から、運転内容を採点し、マルチインフォメーションディスプレイに表示されます。 エコドライブの目安としてお使いください。→ 2-41ページ（エコドライブをしましょう）64P30650上図が表示されている間、エコドライブアシスト照明（タイプ別装備）が点灯します。 照明色は、エコスコアの点数により変 化します。点数が高いほど、より緑色になります。→ 3-86ページ（エコドライブアシスト照明）走行中は明るさ調節をしないでください。操作に気を取られて、思わぬ事故につながるおそれがあります。 調節中に、表示切替えノブを短押しす るかしばらく押さないでいると、オドメーターの表示に切り替わります。 鉛バッテリーを外すと記憶が消去さ れ初期状態にもどりますので、明るさ調節をやり直す必要があります。 ஥ɞȗᴥʳɮʒ๡ཌྷ஽Ɂқఙ࿡ৰᴦ ᴥʳɮʒཟཌྷ஽Ɂқఙ࿡ৰᴦ

LOCK 走行中、次のようなときは、エコド ライブアシスト照明の緑色への変化、またはエコドライブインジケーターの点灯がなく、エコスコアの加算がされません。・セレクトレバーが の位置以外

・オーバードライブ（O/D）スイッチ（タイプ別装備）がOFFのとき→ 3-114ページ（エコドライブインジケーター）

設定の切替え（カスタマイズ）をする と、表示させなくすることもできます。→ 3-91ページ（セッティングモード） メーター内のエコドライブアシスト照明を緑色に変化させる走行を心がけると、高得点を得られます。（100点満点）→ 3-86ページ（エコドライブアシスト照明） َɁϏɂ᚜ᇉ΍ȺȬ

000-取扱説明書.book 90 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-91

セッティングモードでは、次の設定切替え（カスタマイズ）ができます。 お車のタイプにより、設定できる項目は異なります。 ※初期状態（工場出荷時）設定の切替えは、エンジンスイッチが で安全な場所に停車しているときに、次の手順で行ないます。セッティングモードへ切り替えます。 表示切替えノブを短押ししてオドメーター表示に切り替えます。

• 3-87ページ（マルチインフォメーションディスプレイ） オドメーター表示中に、セッティングモードの表示に切り替わるまで、ノブを長 押しします。設定を切り替えたい表示を選択します。 表示切替えノブを短押しして表示を切り替えます。 項目 設定切替え 参照先エコスコア3-90ページ表示（※） 非表示オートドア

3-20ページ無効モード モード（※）シフト連動モー オートドアアンロック無効モードエンジンスイッチ連動モードシフト連動モー エンジンオイル交換インジケーター3-93ページ走行距離および時間をリセットする設定の初期化 すべての設定を初期状態にもどす

000-取扱説明書.book 91 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-92

設定切替え表示に移動します。 表示切替えノブを長押しします。室内ブザーが“ピッ ”と鳴り、下図（表示例）の ON設定表示（1）に切り替わります。64P30850設定を切り替えます。 設定を切り替えるときは、表示切替えノブを短押しして ON または OFF を選択し ます。そのあとノブを長押しします。室内ブザーが“ピッ ”と鳴り、「」と表示されると設定が切り替わり、手順 の表示にもどります。 設定切替えを行なわずに手順 にもどるときは、BACK 表示（3）を選択して から、室内ブザーが“ピッ ”と鳴るまでノブを長押しします。続けて設定の切替えをしたいときは、手順 〜 を繰り返します。 セッティングモードを終了する場合は、手順 に進みます。 セッティングモードを終了します。次のいずれかの操作で終了できます。 手順 の表示のときに「 」を選択してから、オドメーター表示に切り替 わるまで表示切替えノブを長押しする エンジンスイッチを または （OFF）にする

(1) ON設定表示（現在設定中） (2) OFF設定表示 (3) BACK表示上図の（1）のように、 が表示されている状態が、現在設定中であることを示

表示例（エコスコア）の場合 (1) (2) (3)

ACC LOCK 000-取扱説明書.book 92 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-93

設定された走行距離または時間のどちらか一方をみたすと、メーター内のエンジンオイル交換インジケーター（1）とマルチインフォメーションディスプレイ（2）の「OIL」表示が点灯して、エンジンオイルが交換時期であることをお知らせします。→ 2-40ページ（エンジンオイルを交換するときは）64P3029064P30300 エンジンオイルを交換したときは、走 行距離および時間をリセットしてください。（自動でリセットされる機能はありません。）→ 3-91ページ（セッティングモード）・エンジンオイル交換インジケーターが点灯中のときは、次の「リセットのしかた（エンジンオイル交換インジケーターが点灯中）」の手順でもリセットすることができます。 エンジンスイッチを にしたとき、 表示灯が点滅した場合はスズキ販売店またはスズキ代理店にご相談ください。・設定された走行距離または時間をみたしていない場合、エンジンスイッチを にしたとき、2秒間点灯するのは正常です。（初期点灯）

(1) (2) エンジンオイルの交換時期を守ってください。劣化したオイルや目詰まりしたフィルターは、エンジン故障や異音の原因となります。交換については、スズキ販売店またはスズキ代理店へお申し付けください。次回の交換時期までの走行距離や時間を途中で確認することはできません。

000-取扱説明書.book 93 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-94

■ リセットのしかた（エンジン オイル交換インジケーターが

メーターのセッティングモードでもリセットできます。 エンジンオイル交換インジケーターが 点灯していないときは、セッティングモードでしかリセットできません。→ 3-91ページ（セッティングモード）エンジンスイッチを にします。エンジンオイル交換インジケーターとマルチインフォメーションディスプレイが次のように表示されている状態で、「OIL」表示の点滅が終わるまで表示切替えノブ（3）を長押しします。64P3031064P30320 ノブを押し続けると、次のように 表示が切り替わります。オドメーターが表示され、エンジンオイル交換インジケーターが消灯するとリセットが完了します。64P3033064P30340

ɴʓʫ˂ʉ˂ȈÏÉÌȉཟ໕ȈÏÉÌȉ᚜ᇉ ɴʓʫ˂ʉ˂ȈÏÉÌȉཟ໕ȈÏÉÌȉ᚜ᇉ 000-取扱説明書.book 94 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-95

次に示す警告灯・表示灯のメーター内の位置については、1-12ページをご覧ください。

次のような状況になると、エンジンスイッチが のときに点灯します。 ・ブレーキ液が不足している・パーキングブレーキをかけている・ブレーキシステムに異常がある システムが正常で、パーキングブレーキを完全に解除しているときは、エンジンス イッチを にすると約2秒間点灯したあと消灯します。 走行中に一時的に点灯しても、そのあと消灯し再点灯しなければ正常です。 （1）ブレーキ警告灯（赤色） 82K170 次のようなときはただちに安全な場所に停車し、スズキ販売店またはスズキ代理店 にご連絡ください。・パーキングブレーキを完全に解除しても消灯しないときや、走行中に点灯したとき。ブレーキの効きが悪くなっていることがあります。ブレーキペダルを強く踏んで停車してください。・ブレーキ警告灯がABS警告灯と同時に点灯したままのとき。ブレーキペダルを強く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブレーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。 パーキングブレーキの解除忘れにご注意ください。パーキングブレーキをかけたま ま走行すると、ブレーキ装置が過熱して、ブレーキが効かなくなるおそれがあります。また、室内ブザーが“ピピピッ、ピピピッ”と鳴り続けます。→ 4-16ページ（パーキングブレーキ解除忘れ警告ブザー） 警告灯・表示灯の見かた

000-取扱説明書.book 95 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-96

運転者がシートベルトを着用していないと、エンジンスイッチが のときに点灯し

また、エンジンをかけて走行を開始してから、最初に車速が約 15km/h 以上になった ときに運転者がシートベルトを着用していない場合、シートベルト警告ブザーが断続的 に鳴るとともに、警告灯が点灯から点滅に切り替わります。 運転者がシートベルトを着用しても、点灯または点滅したままのときは、システムの 異常が考えられます。スズキサービス工場で点検を受けてください。 次のような場合、エンジンスイッチを にしたときに点灯します。 ・SRSエアバッグ、シートベルトプリテンショナーが作動 ・SRSエアバッグ、シートベルトプリテンショナーの電子制御システムに異常がある システムが正常な場合はエンジンスイッチを にしたときに、約 6 秒間点灯した

（2）シートベルト警告灯 80J221 運転者がシートベルトを着用すると消灯します。また、警告ブザーが鳴っていると きは、ブザーも止まります。 警告ブザーは運転者がシートベルトを着用しなくても、約 95秒間鳴り続けたあとに 止まります。ただし、警告灯は点滅から点灯に切り替わったまま、エンジンスイッ チを または （OFF）にするまで消灯しません。 （3）SRSエアバッグ警告灯 80J111 次のような場合、ただちに使用を止め、スズキ販売店またはスズキ代理店にご連絡 ください。万一、衝突したとき SRS エアバッグまたはシートベルトプリテンショ ナーが正常に作動せず、重大な傷害を受けるおそれがあります。 エンジンスイッチを にしても点灯しない エンジンスイッチを にしたあと、約6秒間たっても消灯しない

000-取扱説明書.book 96 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-97

燃料の残量が少なくなると、エンジンスイッチが のときに点灯します。すみや かに給油してください。 ・点灯すると、警告ブザーが“ポーン”と1回鳴ります。また、そのまま給油しないで いると、エンジンスイッチを にするごとに警告ブザーが鳴ります。 システムに異常があると、エンジンスイッチが のときに点滅します。スズキ サービス工場で点検を受けてください。

• 3-86ページ（燃料計） ABS（アンチロックブレーキシステム）の電子制御システムに異常があると、エンジ ンスイッチが のときに点灯します。点灯中はABSが作動しません。スズキサービ ス工場で点検を受けてください。 システムが正常な場合はエンジンスイッチを にしたときに、約 2 秒間点灯した

（4）燃料残量警告灯 80J225 坂道やカーブなどではタンク内の燃料が移動するため、早めに点灯することがあり

走りかたによって、点灯・消灯が繰り返されることがあります。 （5）ABS警告灯 80J127 ABS 警告灯がブレーキ警告灯と同時に点灯したままのときは、ただちに安全な場所 に停車し、スズキ販売店またはスズキ代理店にご連絡ください。ブレーキペダルを 強く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。 点灯中はABSは作動しませんが、通常のブレーキとして使用することができます。

000-取扱説明書.book 97 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-98

エンジン回転中に、エンジン冷却水温が高くなると赤色に点滅します。また、エンジン 冷却水温が異常に高くなったときは赤色に点灯します。 システムが正常な場合は、エンジンスイッチを にしたときに約 2 秒間赤色に点 灯したあと消灯します。（※） ※エンジン冷却水温が低いときは、赤色に点灯したあと青色に点灯します。 赤色に点灯したときは、オーバーヒートのおそれがあります。ただちに安全な場所に

• 7-34ページ（オーバーヒートしたときは） 赤色に点滅したときは、システムの異常が考えられます。スズキサービス工場で点検

ディスチャージヘッドライト装備車では、オートレベリング（自動光軸調整）システム に異常があると、エンジンスイッチが のときに点灯します。 システムが正常な場合は、エンジンスイッチを にしたときに約 2 秒間点灯した

走行中に点灯した場合は、安全な場所に停車し、エンジンを止めてください。 再びエンジンスイッチを にしたときに、約2 秒間点灯したあと消灯すれば、そ

消灯せず再び点灯する場合は、システムの異常が考えられます。スズキサービス工場 で点検を受けてください。 （6）水温警告灯（赤色） 65P30800 （7）オートレベリング警告灯 80J217

000-取扱説明書.book 98 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-99

エンジンの電子制御システムに異常があると、エンジン回転中に点灯します。 エンジンの失火を検知すると、エンジン回転中に点灯または点滅します。 システムが正常な場合はエンジンスイッチを にしたときに点灯し、エンジンが

エンジン回転中に点灯・点滅したときは、スズキサービス工場で点検を受けてくださ

（8）エンジン警告灯 80J222 点滅したときは、すみやかに停車しエンジンを止めてください。触媒装置が溶損す るおそれがありますので、次のことに注意してください。 枯れ草などの燃えやすいものがない安全な場所に停車する やむをえず走行する場合はアクセルを大きく踏み込む走行をしないで、低速で走行

000-取扱説明書.book 99 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-100

電動パワーステアリングシステムに異常があると、エンジン回転中に点灯します。スズ キサービス工場で点検を受けてください。 システムが正常な場合は、エンジンスイッチを にしたときに点灯し、エンジン がかかると消灯します。 （9）パワーステアリング警告灯 80J408 電動パワーステアリングシステムに異常があると、電動パワーステアリングシステ ムの機能が停止し、ハンドル操作が重くなります。通常より大きな力で操作するこ とは可能ですが、すみやかにスズキサービス工場で点検を受けてください。 駐車するときや停車中に、ハンドル操作を繰り返したり、ハンドルをいっぱいにま わした状態で長く保持したりすると、ハンドル操作が徐々に重くなることがありま す。これはシステムの過熱防止のための保護機能であり異常ではありません。しば らくハンドル操作を控えるとシステムの温度が下がり操作力はもとにもどります が、このようなハンドル操作を繰り返すと故障の原因となります。 すばやいハンドル操作を行なうと、ハンドル付近から擦れるような音が聞こえるこ とがありますが、異常ではありません。

000-取扱説明書.book 100 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-101

エンジン回転中に、エンジンの内部を潤滑するエンジンオイルの圧力が低下すると点灯

システムが正常な場合は、エンジンスイッチを にしたときに点灯し、エンジン がかかると消灯します。 エンジンオイルの量は、オイルレベルゲージで点検してください。点検方法は、「メ ンテナンスノート」を参照してください。 エンジン回転中に点灯したときは、ただちに安全な場所に停車し、エンジンを止めて スズキ販売店またはスズキ代理店にご連絡ください。 充電系統に異常があると、エンジン回転中に点灯します。 システムが正常な場合は、エンジンスイッチを にしたときに点灯し、エンジン がかかると消灯します。 エンジン回転中に点灯したときは、ベルト切れなどが考えられます。ただちに安全な 場所に停車し、バッテリー保護のためエンジンを止めて、スズキ販売店またはスズキ 代理店にご連絡ください。 （10）油圧警告灯 80J223 点灯したまま走行を続けないでください。エンジンが破損するおそれがあります。 （11）充電警告灯 80J226

000-取扱説明書.book 101 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-102

システムが正常な場合は、エンジンスイッチを にしたときに約 2 秒間点灯した

ATまたはAGS（※）のシステムに異常があると、エンジンスイッチが のときに 点灯します。スズキサービス工場で点検を受けてください。 ・オートギヤシフト車の場合、点灯しているとき次のようになることがあります。 ・セレクトレバーを操作しても変速できない ・車速が10km/h以下になると、自動でN（ニュートラル）になり、メーター内の セレクトレバー位置表示がNで点滅し、警告ブザーが鳴る ・停車時にエンジンが停止 ・エンジンが始動できない オートギヤシフト車の場合、次のような操作をすると、クラッチに負荷がかかってク ラッチが高温になります。警告灯が点滅するとともに、警告ブザーが鳴ります。安全 な場所に停車して、しばらくエンジンを停止してください。再度、エンジンスイッチ を にして、警告灯の点滅と警告ブザーが止まっていることを確認してから走行

・上り坂で発進と停止を繰り返している ・上り坂でブレーキペダルを踏まずに、クリープ機能を利用して停車している ・上り坂や路面が悪い場所（雪道、砂地、砂利道など）で微速（10km/h以下）状態

・上り坂で2速発進モードの2速のまま走行を続けている ・ブレーキペダルを踏みながらアクセルペダルを踏み続けている ・パーキングブレーキをかけた状態でアクセルペダルを踏み続けている

• 1-19ページ（警告ブザーが鳴ったときは） ※AGS とは、AutoGearShift（オートギヤシフト）の略です。５速マニュアルトラン スミッションに、クラッチおよびシフト操作を自動で行なう電動油圧方式アクチュ エーターを搭載したスズキのオートメイテッドマニュアルトランスミッション （AutomatedManualTransmission：AMT)です。 （12）トランスミッション警告灯 80J219 オートギヤシフト車オートマチック車

000-取扱説明書.book 102 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-103

キーレスプッシュスタートシステムの異常が考えられます。鉛バッテリー電圧が正常 な状況での操作でこの表示がされたときは、スズキサービス工場で点検を受けてくだ

車体の電子制御システムに異常があると、エンジンスイッチが のときに点灯す ることがあります。スズキサービス工場で点検を受けてください。 ハンドルロックが解除できない場合、エンジンスイッチが のときに点滅するこ

・ハンドルを左右に軽く動かしながらエンジンスイッチを押してください。 ・それでも消灯しない場合、または、点滅から点灯にかわった場合はスズキサービス 工場で点検を受けてください。

• 4-4ページ（イモビライザーシステム） いずれかのドアが完全に閉まっていないときに点灯します。 点灯したままにしていると、走行するごとに警告ブザーが“ポーン”と1回鳴ります。 （13）イモビライザー警告灯 80J216 （14）半ドア警告灯 82K274 警告灯が点灯したまま走行しないでください。ドアが完全に閉まっていない半ドア 状態のときは、走行中にドアが開き思わぬ事故につながるおそれがあります。 鉛バッテリー保護のため、次の条件をすべてみたすと、自動的に消灯します。 （バッテリーセーバー機能） エンジンスイッチが （OFF）の位置で、キーレスプッシュスタートシステ ム非装備車はキーを差していない 点灯したまま15分が経過 キーレスプッシュスタートシステム装備車

LOCK 000-取扱説明書.book 103 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-104

携帯リモコンの電池切れが近いと、エンジンスイッチを にしたときに、約15秒間 表示されます。電池交換のうえ、警告灯をリセットしてください。

• 6-7ページ（リモコンキーの電池交換） 次のような電子制御システムに異常があると、エンジンスイッチが のときに点 灯します。スズキサービス工場で点検を受けてください。 ・ABS（ABS装備車）

• 4-51ページ（ABS） ・ヒルホールドコントロール（タイプ別装備）

• 4-55ページ（ヒルホールドコントロール） ・レーダーブレーキサポート（RBS)（タイプ別装備）

• 4-56ページ（レーダーブレーキサポート（RBS）） ・誤発進抑制機能（タイプ別装備）

• 4-61ページ（誤発進抑制機能） ・そのほかのブレーキに関するシステム レーザーレーダーがフロントガラスの汚れを検知したときに点灯します。

• 4-65ページ（レーザーレーダー） システムが正常な場合はエンジンスイッチを にしたときに、次のとおり点灯し

・運転支援機能非装備車：約2秒間 ・運転支援機能装備車 ：約3秒間 （15）携帯リモコン電池消耗警告灯 70K122 （16）ブレーキシステム警告灯（オレンジ色） 82K170 キーレスプッシュスタートシステム装備車

000-取扱説明書.book 104 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-105

オートステップが張り出していると、エンジンスイッチが のときに点滅します。 オートステップが張り出していても、エンジンスイッチが または の

オートステップ作動中に人やものに当たったり、異物をはさみ込んだりすると作動が 停止し、エンジンスイッチが のときはオートステップが格納されるまで点灯し

• 3-28ページ（オートステップ） （17）オートステップ警告灯 64P30470 助手席のスライドドアを完全に閉めても、エンジンスイッチが のときに点灯す るときは次のことが考えられます。 システムの異常。スズキサービス工場で点検を受けてください。 オートステップが完全に格納されていない。そのまま走行すると、張り出したオー トステップが人やものに当たるおそれがありますので、ステッププレートを取り外

• 7-40ページ（オートステップが格納されないときは）

000-取扱説明書.book 105 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-106

ブレーキペダルを踏まずに次のような操作をすると、インジケーターが点灯し、ブレー キペダルを踏んで操作する必要があることをお知らせします。 セレクトレバーが のとき、ブレーキペダルを踏まないでエンジンスイッチを

・警告ブザーが連続して鳴ります。ブレーキペダルを踏んでエンジンスイッチの操作 をやり直してください。 セレクトレバーが または 以外のとき、ブレーキペダルを踏まないでエンジン

・警告ブザーが連続して鳴り、セレクトレバー位置表示またはギヤポジション表示が

セレクトレバーを または にして、ブレーキペダルを踏み、エンジンスイッ チの操作をやり直してください。 前進と後退を繰り返すときなど車両が動いている状態で、ブレーキペダルを踏まない でセレクトレバーを から 、 または に操作した ・警告ブザーが約1秒間鳴り、セレクトレバー位置表示がNで点滅します。ブレーキ ペダルを踏んで完全に停車してから、セレクトレバーの操作をやり直してください。 （18）ブレーキリクエストインジケーター 82M30400

000-取扱説明書.book 106 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-107

エンジンスイッチが のときに、セレクトレバーを に入れると表示されます。

• 4-28ページ（セレクトレバーの各位置のはたらき） エンジンスイッチが のときに、セレクトレバーを に入れると表示されます。

• 4-28ページ（セレクトレバーの各位置のはたらき） 発進モード切替えスイッチを押すと点灯します。

• 4-34ページ（2速発進モード選択機能） システムが正常な場合は、エンジンスイッチを にしたときに約 2 秒間点灯した

2速発進モード中、一時的に1速へ変速されたとき点滅します。 （19）D（ドライブ）モード表示 64P10080 （20）M（マニュアル）モード表示 64P10090 （21）2速発進モードインジケーター 64P0404

000-取扱説明書.book 107 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-108

方向指示器／非常点滅表示灯を作動させると点滅します。 点滅が異常に速くなったときは、方向指示器／非常点滅表示灯の電球切れが考えられ

• 7-28ページ（電球を交換するときは） ヘッドライトが上向きのときに点灯します。 ヘッドライトや車幅灯が点灯している間、点灯します。

オーバードライブ（O/D）スイッチがOFFのときに表示されます。

• 4-19ページ（オーバードライブ（O/D）スイッチ） 点滅したときは、システムの異常が考えられます。スズキサービス工場で点検を受け

（22）方向指示器表示灯 72M00170 （23）ヘッドライト上向き（ハイビーム）表示灯 80J212 （24）ライト点灯表示灯 82K096 （25）オーバードライブOFF表示 64P0335

000-取扱説明書.book 108 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-109

セレクトレバーの位置を示し、P、R、N、D、2、Lのいずれかが表示されます。

• 4-17ページ（セレクトレバーの各位置のはたらき） セレクトレバーの位置を示し、P、R、Nのいずれかが表示されます。

• 4-28ページ（セレクトレバーの各位置のはたらき） 次のようなとき点滅します。 ・セレクトレバーが または 以外のときにブレーキペダルを踏まないでエンジ

・セレクトレバー位置表示が N または R で点滅、ブレーキリクエストインジケー ターが点灯し、警告ブザーが連続して鳴ります。セレクトレバーを または に入れ、ブレーキペダルを踏んでエンジンスイッチの操作をやり直してください。 ・前進と後退を繰り返すときなど車両が動いている状態で、ブレーキペダルを踏まな いでセレクトレバーを から 、 または に操作した ・セレクトレバー位置表示がNで点滅し、警告ブザーが約1秒間鳴ります。ブレーキ ペダルを踏んで完全に停車してから、セレクトレバーの操作をやり直してください。 ・セレクトレバーを操作したとき、セレクトレバーの位置とメーター内のセレクトレ バー位置表示が異なっている ・セレクトレバー位置表示が N または R で点滅、警告ブザーが連続して鳴ります。 そのまま少し（２〜３秒）待ってもセレクトレバー位置表示が切り替わらない場 合は、ブレーキペダルを踏んで、セレクトレバーの操作をやり直してください。 ・走行中、セレクトレバーを操作しても変速できない、または車速が 10km/h 以下 になると自動でN（ニュートラル）になる ・セレクトレバー位置表示が N で点滅、警告ブザーが連続して鳴ります。スズキ サービス工場で点検を受けてください。 （26）セレクトレバー位置表示 64P30390

000-取扱説明書.book 109 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-110

エンジンスイッチが のときに、セレクトレバーを または に入れると現 在のギヤ位置が表示されます。 次のようなとき点滅します。 ・セレクトレバーが または 以外のときにブレーキペダルを踏まないでエンジ

・ギヤポジション表示が１または２で点滅、ブレーキリクエストインジケーターが 点灯し、警告ブザーが連続して鳴ります。ブレーキペダルを踏んでエンジンス イッチの操作をやり直してください。 ・セレクトレバーを操作したとき、セレクトレバーの位置とメーター内のギヤポジ ション表示が異なっている ・ギヤポジション表示がいずれかの表示で点滅、警告ブザーが連続して鳴ります。 そのまま少し（２〜３秒）待ってもギヤポジション表示が切り替わらない場合 は、ブレーキペダルを踏んで、セレクトレバーの操作をやり直してください。 ・マニュアルモードでシフト操作しても希望するギヤポジションに変速されない ・現在のギヤ位置で点滅し、警告ブザーが連続して鳴ります。少し待ってから、シ フト操作をやり直してください。 ESP

OFFスイッチを長押しすると点灯します。

（27）ギヤポジション表示 64P30400 （28）ESP

000-取扱説明書.book 110 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-111

トラクションコントロールまたはスタビリティコントロールが作動すると、小刻みに

エンジンスイッチが のときに、エンジン冷却水温が低いと青色に点灯し、エンジ ンが暖まると消灯します。 暖機を十分にしても青色に点灯したままのときは、センサーの異常が考えられます。 また、赤色に点滅したときは、システムの異常が考えられます。スズキサービス工場 で点検を受けてください。 セレクトレバーが 位置で、ブレーキペダルを踏んで点灯したときは、エンジンの始

• 4-5ページ（キーレスプッシュスタートシステム） （29）ESP

000-取扱説明書.book 111 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-112

エンジンスイッチが 位置にあると点灯します。

• 4-6ページ（電源の切替えのしかた） エンジン停止状態で、エンジンスイッチが 位置にあると点灯します。

• 4-6ページ（電源の切替えのしかた） セキュリティアラームが＜警報モード＞のときに、ドアをキーレスエントリーまたは キーレスプッシュスタートシステム装備車のリクエストスイッチで施錠すると、小刻 みに点滅して約20秒後にセキュリティアラームがセットされます。 セット中は、2秒間隔で点滅します。 駐車時に警報が作動していると、エンジンスイッチを にしたときに約 8 秒間小

• 3-31ページ（セキュリティアラーム） 車体の電子制御システムに異常があると、エンジンスイッチが のときに約15秒 間、1秒間隔で点滅します。スズキサービス工場で点検を受けてください。 （32）ACC表示灯 82K097 鉛バッテリー保護のため、次の条件をすべてみたして約 60 分が経過すると、自動的 に消灯してエンジンスイッチが （OFF）位置にもどります。 ブレーキペダルが踏まれていない セレクトレバーが 位置 すべてのドアが閉まっている （33）IGON表示灯 82K098 （34）セキュリティアラームインジケーター 82K269 キーレスプッシュスタートシステム装備車 ACC LOCK

000-取扱説明書.book 112 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-113

次のような電子制御システムに異常があると、エンジンスイッチが のときに点 灯します。スズキサービス工場で点検を受けてください。 ・RBS（タイプ別装備）

• 4-56ページ（レーダーブレーキサポート（RBS）） ・誤発進抑制機能（タイプ別装備）

• 4-61ページ（誤発進抑制機能） ・そのほかのブレーキに関するシステム RBSOFFスイッチを長押しすると点灯します。

• 4-64ページ（レーダーブレーキサポート（RBS）OFFスイッチ） レーザーレーダーがフロントガラスの汚れを検知したときに点灯します。

• 4-65ページ（レーザーレーダー） システムが正常な場合はエンジンスイッチを にしたときに、約 3秒間点灯した

RBSまたは誤発進抑制機能が作動中に点滅します。

• 4-56ページ（レーダーブレーキサポート（RBS））

• 4-61ページ（誤発進抑制機能） システムが正常な場合はエンジンスイッチを にしたときに、約 3秒間点灯した

（35）レーダーブレーキサポート（RBS）OFF表示灯 72M20303 （36）レーダーブレーキサポート（RBS)作動表示灯 72M20304

000-取扱説明書.book 113 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-114

燃費効率が良い運転をしていると判定されると点灯します。 システムが正常な場合はエンジンスイッチを にしたときに点灯し、エンジンが

次のようなときは、エコドライブインジケーターは点灯しません。 ・セレクトレバーが の位置以外のとき

・オーバードライブ（O/D）スイッチ（タイプ別装備）がOFFのとき

• 4-45ページ（2WD4WDの切替え操作） （37）エコドライブインジケーター 70K30030 車速約10km/h未満では点灯しません。 荷物の積載量が多いと、点灯しにくくなります。 設定の切替え（カスタマイズ）をすると、点灯しなくすることができます。設定の 切替えについては、スズキ販売店またはスズキ代理店にご相談ください。 （38）4WD表示灯 64P0243

パートタイム4WD車 000-取扱説明書.book 114 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/メーター 3-115

設定された走行距離または時間のどちらか一方をみたすと、エンジンスイッチが のときに点灯し続け、エンジンオイルが交換時期であることをお知らせします。 点灯した場合はエンジンオイルを交換し、表示のリセットを行なってください。 （自動でリセットされる機能はありません。）

• 3-94ページ（リセットのしかた（エンジンオイル交換インジケーターが点灯中）） 設定された走行距離または時間をみたしていない場合、エンジンスイッチを に したときに、約2秒間点灯したあと消灯します。 （39）エンジンオイル交換インジケーター 79JM007 エンジンオイルの交換時期を守ってください。劣化したオイルや目詰まりしたフィ ルターは、エンジン故障や異音の原因となります。交換については、スズキ販売店 またはスズキ代理店へお申し付けください。 エンジンオイル交換インジケーターが点灯する前に、オイルを交換した場合もリ セットの操作を行なう必要があります。

• 3-91ページ（セッティングモード） エンジンスイッチを にしたとき、表示灯が点滅した場合はスズキ販売店また はスズキ代理店にご相談ください。

000-取扱説明書.book 115 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-116

エンジンスイッチの位置に関係なく使用でき、ライトスイッチのツマミ（1）をまわすと次のように点灯・消灯します。71L3069071L30700※1タコメーター装備車の場合、計器照明灯はライトスイッチの位置に関係なく、エンジンスイッチがのときに点灯します。※2オートライトシステム（タイプ別装備）は、エンジンスイッチがのときだけ作動します。

オートライトシステム非装備車 (1) オートライトシステム装備車 (1)

ヘッドライト（前照灯） 尾灯、番号灯、計器照明灯 （※1）

消灯 点灯AUTO 自動点灯・消灯（※2）OFF 消灯エンジン停止中に、長時間点灯させないでください。鉛バッテリーあがりの原因となります。タコメーター装備車の場合、ヘッドライトや車幅灯が点灯している間は、メーター内のライト点灯表示灯が点灯

000-取扱説明書.book 116 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-117

■ オートライトシステム エンジンスイッチが のときに使用でき、車外の明るさに応じてヘッドライトや車幅灯が自動的に点灯・消灯します。エンジンスイッチを または（OFF）にすると、自動的に消灯

ライトスイッチのツマミを AUTO の位 置にまわすと、次のように点灯・消灯 64P0228 ライト消し忘れ警告ブザー ヘッドライトや車幅灯の消し忘れを防止するため、次のようなときに運転席ドアを開けると、室内ブザーが “ ピーーー” と連続して鳴ります。キーを抜いたあとも、ライトや車幅灯が点灯しているエンジンスイッチを （OFF）にしたあとも、ライトや車幅灯が点灯して ライトおよび車幅灯を消すと、室内ブザーは止まります。

ヘッドライト（前照灯） 尾灯、番号灯明るいとき 消灯薄暗いとき 消灯 点灯暗いとき 点灯AUTO 位置のままエンジンスイッチを にしていると、エンジンがかかっていなくても、車外が暗くなるとともにライトや車幅灯が点灯します。そのまま長時間点灯させると、鉛バッテリーあがりの原因となりますのでご注意ください。オートライトセンサー（2）の上や周囲にものを置いたり、ガラスクリーナーなどを吹きかけたままにしたりしないでください。センサーの感度が低下し、正常に点灯・消灯しなくなりま

(2) キーレスプッシュスタートシステム非装備車 キーレスプッシュスタートシステム装備車 LOCK 000-取扱説明書.book 117 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-118

ヘッドライトを上向き（ハイビーム）に切り替えると、遠くまで照らすことがで

ライトが点灯しているときに、レバー （3）を車の前方向に押すと上向きになります。もとの位置にもどすと、下向きになります。 ライトスイッチの位置に関係なく、レ バーを手前に引くと、引いている間、上向きにライトが点灯します。 ライトを上向きにすると、メーター内 のヘッドライト上向き（ハイビーム）表示灯が点灯します。→ 3-108ページ（ヘッドライト上向き（ハイビーム）表示灯）72M00121 上図のスイッチは代表例です。お車の タイプにより異なります。ヘッドライトや車幅灯を点灯しているときに使用でき、雨や霧などで視界が悪いときに使用します。 スイッチを押すとフォグランプが点灯 し、スイッチ内の表示灯（1）が点灯 もう一度押すと消灯します。64P30410 上図のインパネは代表例です。お車の タイプにより異なります。対向車や先行車があるときは、ライトを下向きにしてください。 ˨տȠ ˨տȠ ˩տȠ (3) 鉛バッテリー保護のため、視界が良くなったらすみやかにスイッチを切ってください。

(1) 000-取扱説明書.book 118 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-119

ハロゲンヘッドライト装備車は、ライトを点灯して光軸調整ダイヤルをまわすと、ライトの光軸が調整できます。荷物や同乗者を乗せてライトの光軸が上向きになると、対向車や先行車の迷惑となります。ダイヤルを操作して、光軸を下向きに調整してください。 ダイヤル操作は、ライトが下向き （ロービーム）に点灯しているときに行なってください。ライトが上向き（ハイビーム）に点灯している、または点灯していないときは、光軸が適切に調整できているか判断できません。 ダイヤルの目盛りは0〜4まであり、 光軸が9段階（0.5きざみ）に調整でき

ダイヤルの目盛りを大きくすると、光 軸が下向きになります。64P30420 上図のインパネは代表例です。お車の タイプにより異なります。 荷物や同乗者の乗せかたによって変わ りますが、次表の数値を参考に適切な位置に調整してください。〈ダイヤル位置の目安〉

運転席および助手席に乗車4名乗車 0.54名乗車で荷室満載 2.5運転席のみ乗車で荷室満載 3

運転席のみ乗車 0運転席のみ乗車で荷室満載 3走行中はダイヤル操作をしないでください。操作に気を取られて、思わぬ事故につながるおそれがあります。車検などで基本の光軸を調整するときは、ダイヤルを0の位置にしてください。0以外の位置で基本光軸を調整すると、ライトの光軸が基準より上向きになるなど、安全上問題となるおそれがあります。 ダイヤルを操作すると、ライトの下向 き（ロービーム）と上向き（ハイビーム）の光軸が同時に調整されます。 ディスチャージヘッドライト装備車 の場合、光軸が自動調整されます。→ 3-98ページ（オートレベリング警告灯）

000-取扱説明書.book 119 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-120

エンジンスイッチが のときに使用できます。 左折時：レバー（1）を押し上げます。右折時：レバーを押し下げます。 同時に方向指示器とメーター内の方向 指示器表示灯が点滅します。 ハンドルをもとにもどすと、レバーが 自動的にもどり、方向指示器と表示灯が消灯します。71L30750M 上図のスイッチは代表例です。お車の タイプにより異なります。 レバーを車線変更しようとする方向に軽く押さえます。 押さえている間だけ、方向指示器と表 示灯が点滅します。ハンドルを切る角度が小さいと、レバーが自動的にもどらないことがあります。レバーを手でもどしてください。

000-取扱説明書.book 120 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-121

エンジンスイッチの位置に関係なく使用できます。故障などでやむをえず路上駐車するときや非常時に使用します。 スイッチを押すと、すべての方向指示 器とメーター内の方向指示器表示灯が点滅します。 もう一度押すと消灯します。 64P30430 上図のインパネは代表例です。お車の タイプにより異なります。エンジンスイッチが のときに使用できます。エンジン停止中に長時間点滅させないでください。鉛バッテリーあがりの原因となります。 非常点滅表示灯スイッチ 寒冷時は、ガラス面に吹きつけたウォッシャー液が凍結して、視界が悪くなることがあります。ガラス面をデフロスターで暖めてから、ウォッシャー液を噴射してください。→ 5-23ページ（デフロスター） ウインドーが乾いているときは、ウ インドーをウォッシャー液で濡らしてからワイパーを動かしてください。空ぶきするとガラス面やワイパーブレード（ゴム部）に傷がつくおそれがあります。 ワイパーブレードがガラスにはりつ いているときは、ワイパーを作動させないでください。ブレード部（ゴムの部分）が傷ついたり、ワイパーが故障したりするおそれがあります。 ウォッシャー液が十分に出ないとき は、ウォッシャースイッチを切ってください。ウォッシャーポンプが故障する原因となります。 ワイパー／ウォッシャースイッチ

000-取扱説明書.book 121 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-122

積雪などでワイパーに大きな負荷がかかる状態が続きワイパーモーターの温度が上がると、ワイパーモーターを保護するためにブレーカーが作動してワイパーが停止します。次の手順で対処してくださ 安全な場所に停車し、エンジンスイッチを または（OFF）にします。ワイパースイッチをOFFにします。 ワイパーの作動をさまたげる積雪などの障害物を取り除きます。しばらくしてワイパーモーターの温度が下がると、ブレーカーが自動復帰してワイパーの使用が可能となり

しばらく待ってもワイパーが使用 できない場合は、別の原因が考えられます。スズキサービス工場で点検を受けてください。 フロントワイパースイッチ レバー（1）を上下に操作すると、フロントワイパーが次表のように作動します。50M0066 上図のスイッチは代表例です。お車の タイプにより異なります。

レバーを押し上げている間作動OFF 停止INT 間欠作動LO 低速作動HI 高速作動

ÉÎÔ (1) 000-取扱説明書.book 122 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-123

フロントウォッシャースイッチ レ バ ー（1）を 手 前 に 引 く と、ウォ ッシャー液が噴射されワイパーが数回動き 50M0067 ツマミ（2）をまわします。72M00179 リヤウォッシャースイッチ 図の 方向にツマミ（2）をまわし、 ONの上にある （ウォッシャー）にあわせるとウォッシャー液が噴射し、同時にリヤワイパーも連動して動きま ツマミから手を離すと ON にもどりま

図の 方向にツマミ（2）をまわし、 OFF の下にある （ウォッシャー）にあわせるとウォッシャー液が噴射し ツマミから手を離すとOFFにもどりま

(2)(2) 000-取扱説明書.book 123 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転する前に/スイッチの使いかた 3-124

エンジンスイッチの位置に関係なく使用 できます。ハンドルのホーンマークがつ いている部分を押すと、ホーンが鳴りま

000-取扱説明書.book 124 ページ ２０１７年６月２０日　火曜日　午前９時５８分3-125 000-取扱説明書.book 125 ページ ２０１７年６月２０日　火曜日　午前９時５８分4. 運転するときは ● エンジン始動・停止 エンジンスイッチの各位置のはたらき ････････ 4-2 イモビライザーシステム ････････････････････ 4-4 キーレスプッシュスタートシステム ･･････････ 4-5 エンジンのかけかた ････････････････････････ 4-9 エンジンの止めかた ････････････････････････ 4-12 ● パーキングブレーキ パーキングブレーキの操作 ･･････････････････ 4-15

セレクトレバーの操作 ･･････････････････････ 4-17 オートマチック車の特性 ････････････････････ 4-20 オートマチック車を運転するとき ････････････ 4-21 オートマチック車の運転のしかた ････････････ 4-23 ● オートギヤシフト車 セレクトレバーの操作 ･･････････････････････ 4-28 2速発進モード選択機能･････････････････････ 4-34 オートギヤシフト車の特性 ･･････････････････ 4-35 オートギヤシフト車を運転するとき ･･････････ 4-36 オートギヤシフト車の運転のしかた ･･････････ 4-38

チェンジレバーの操作 ･･････････････････････ 4-44 ● パートタイム4WD車 2WD4WDの切替え操作･･･････････････････ 4-45 ●ESP

装備車の取扱い ･･･････････････････････ 4-47 ABS･･････････････････････････････････････ 4-51 ヒルホールドコントロール ･･････････････････ 4-55 000-取扱説明書.book 0 ページ ２０１７年６月２０日　火曜日　午前９時５８分4

運転支援機能 ･･････････････････････････････ 4-56

お車に装備されているシートベルト、ESP

SRSエアバッグシステム、運転支援機能などの安全装 備も、乗員の安全確保には限界があります。法定速度 を厳守するとともに、スピードを控えめにして安全運 転に心がけてください。 (※ESP

は、ElectronicStabilityProgram（エレク トロニック スタビリティ プログラム）の略で、 DaimlerAGの登録商標です。) 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-2

64P40010 64P40220 上図のエンジンスイッチは代表例です。お車のタイプにより異なります。 エンジンを始動する場合は、4-9ページの「エンジンのかけかた」をお読みください。 ■ キーレスプッシュスタートシステム非装備車

エンジンスイッチの各位置のはたらき キーレスプッシュスタートシステム非装備車 キーレスプッシュスタートシステム装備車

エンジンの状態 はたらき（OFF） 停止駐車するとき、キーを抜き差しするときの位置です。キーを抜くと、ハンドルロックがかかり

エンジンをかけずにドアミラーやオーディオまたはナビゲーション、アクセサリーソケットなどの電装品（タイプ別装備）を使用するときの位置です。 エンジンをかけずにパワーウインドーやワイパーなどの電装品（タイプ別装備）を使用するときの位置です。メーターが点灯します。 すべての電装品が使えます。通常運転中の状態

エンジンを始動するときの位置です。始動したら、キーから手を離してください。キーは自動的に にもどります。 LOCK ACC

000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-3

■ キーレスプッシュスタートシステム装備車 ※エンジンスイッチ位置の切替えについては、4-5 ページの「キーレスプッシュスター トシステム」をお読みください。

エンジンの状態 表示灯 はたらき (OFF) 停止 ― 駐車するときの位置です。エン ジンスイッチを （OFF） にもどして、いずれかのドアを 開閉すると、ハンドルロックが

エンジンをかけずにドアミラー やオーディオまたはナビゲー ション、アクセサリーソケット などの電装品（タイプ別装備） を使用するときの位置です。

エンジンをかけずにパワーウイ ンドーやワイパーなどの電装品 を使用するときの位置です。 メーターが点灯します。

携帯リモコンを所持してセレク トレバーを に入れ、ブレー キを踏んでエンジンスイッチを 押すと、自動的に始動します。 エンジンを止めているときは、エンジンスイッチを または にしたまま にしないでください。また、その状態で長時間ナビゲーション、またはオーディオ などを使用しないでください。鉛バッテリーあがりの原因となります。 ハンドルロックは通常、エンジンスイッチを （OFF）から または にしたときに解除されます。 キーレスプッシュスタートシステム装備車の場合、強い電波やノイズの影響を受け ると、メーター内のプッシュ表示灯 が点滅して、電源の切替えやエンジンの始 動ができない場合があります。 LOCK LOCK ACC

000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/エンジン始動・停止 4-4 ハンドルロックが解除できな

キーが （OFF）から にまわせません。ハンドルを左右に軽く動かしながら、キーをまわしてください。 ■ キーレスプッシュスタート

イモビライザー警告灯が点灯し、エンジンの始動ができません。ハンドルを左右に軽く動かしながら、エンジンスイッチを押してください。64P0421イモビライザーシステムは盗難防止のため、携帯リモコンが電波で車両と通信することによって、あらかじめ登録されたキーまたは携帯リモコン以外ではエンジンを始動できないようにするシステムで

81M40141メーターパネル内にあります。→ 1-12ページ（警告灯・表示灯）エンジンの始動が可能な場合は、エンジンスイッチを にしたときに、約2秒間点灯したあと消灯します。 点滅または約 5 秒間点灯すると、エン ジンがかからない場合があります。携帯リモコンの場所を確認し、エンジンスイッチを （OFF）にもどしてから、操作をやり直してください。→ 4-11ページ（プッシュ表示灯が点滅してエンジンがかからないとき

携帯リモコン車外持ち出し警告が作動 したときにも点滅します。 → 4-8ページ（携帯リモコン車外持ち出し警告） LOCK ACC イモビライザーシステム キーレスプッシュスタートシステム装備車

LOCK 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-5

所持している携帯リモコンが、インパネの上や荷室などを除く車内の作動範囲に入っていると、エンジンスイッチによる始動（4-9 ページ参照）および電源の切替え（次ページ参照）が可能となります。また、そのほかに次の機能があります。 リクエストスイッチによるドアの施

• 3-4ページ（キーレスエントリー） イモビライザー（車両盗難防止装置）
• 4-4ページ（イモビライザーシステム）64P30450(1) 車内の作動範囲 キーレスプッシュスタート

(1) 車内の作動範囲に携帯リモコンが あっても、次のような状況にあるとリモコンが検知されず、エンジン始動や電源切替えができない場合があります。また、携帯リモコン車外持ち出し警告が作動する場合があります。・携帯リモコンの電池が消耗してい ・携帯リモコンが強い電波やノイズの影響を受けている・携帯リモコンが金属製のものと接していたり、覆われたりしている・携帯リモコンが奥まったところや収納スペースなどにある→ 5-10ページ（インパネ収納スペース）→ 5-13ページ（ドリンクホルダー）→ 5-15ページ（そのほかの装備）・携帯リモコンがメーターパネルの手前やサンバイザー、床にある 車内の作動範囲に携帯リモコンがな くても、次のような状況にあるとリモコンが検知され、エンジン始動や電源切替えができる場合があります。また、携帯リモコン車外持ち出し警告が作動しない場合があります。・車外に携帯リモコンがあっても、ドアに近づきすぎている・携帯リモコンがインパネの上や荷

000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/エンジン始動・停止 4-6 ACC表示灯 82K097メーターパネル内にあります。 エンジンスイッチが 位置にあ ると点灯します。→ 1-12ページ（警告灯・表示灯）→ 4-6ページ（電源の切替えのしかた） IGON表示灯 82K098メーターパネル内にあります。 エンジン停止状態で、エンジンスイッ チが 位置にあると点灯します。→ 1-12ページ（警告灯・表示灯）→ 4-6ページ（電源の切替えのしかた） 82K174メーターパネル内にあります。→ 1-12ページ（警告灯・表示灯） ブレーキペダルを踏んで点灯したとき は、通常エンジンの始動が可能です。ただし、始動できず点滅したときは、4-11ページの「プッシュ表示灯が点滅してエンジンがかからないときは」をお読みください。 ブレーキペダルを踏まずにエンジンス イッチを押して点滅したときは、4-7ページの「プッシュ表示灯が点滅して電源が切り替わらないときは」をお読みください。 エンジンをかけずに電装品の使用やメーターの確認をしたいときは、次のようにしてエンジンスイッチの位置を切り替え なお、この切替えのことを「電源の切替え」といいます。携帯リモコンを所持して運転席にすわります。ブレーキペダルを踏まずにエンジンスイッチ（1）を押します。82K254 ACC

(1) 000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-7

押すごとに次のようにエンジンス イッチの位置が切り替わります。70K130 ■ プッシュ表示灯 が点滅し て電源が切り替わらないとき

携帯リモコンが「車内の作動範囲」（4-5ページ参照）で検知されていないことが考えられます。運転者は携帯リモコンを身につけ、メーター内のプッシュ表示灯の消灯後、操作をやり直してください。それでも切り替わらないときは、携帯リモコンの電池切れのおそれがあります。次の手順で切り替えてください。ブレーキペダルを踏まずにエンジンスイッチ（1）を押します。メーター内のプッシュ表示灯が点滅している約10秒以内に、携帯リモコン（2）の先端（ロックスイッチ側）をエンジンスイッチに約 2 秒間当てます。 プッシュ表示灯 の点滅中に、 イモビライザー警告灯が約5秒間点灯します。64P40230 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。※前記の手順を行なっても切り替わらないときは、鉛バッテリーあがりなどの別の原因が考えられます。スズキ販売店またはスズキ代理店にご連絡くださ

セレクトレバーが 以外に入って いると、 （OFF）にはもどせ

セレクトレバーの故障などで、エン ジンスイッチを （OFF）にもどせないことがあります。→ 4-14 ページ（エンジンスイッチをもどすときは）

設定の切替え（カスタマイズ）をすると、携帯リモコン検出範囲外警告ブザー（室内ブザー）を1回鳴らすことができます。設定の切替えについては、スズキ販売店またはスズキ代理店にご相談ください。 携帯リモコンの電池切れが近いと、エンジンスイッチを にしたときに、メーター内の携帯リモコン電池消耗警告灯が約15秒間点灯します。→ 3-9ページ（携帯リモコン電池消耗警告灯）→ 6-7ページ（リモコンキーの電池交換）

000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/エンジン始動・停止 4-8 携帯リモコン車外持ち出し警告 次のような場合、室内／車外ブザーが約 2 秒間断続的に鳴るとともに、メーター 内のイモビライザー警告灯が点滅し、携 帯リモコンの車外持ち出しを警告しま

エンジン回転中、またはエンジンス イッチが または 位置にあ る状態で、いずれかのドアを開け、そ のあとすべてのドアを閉めたときに携 帯リモコンが車内にない場合 エンジンスイッチが または 位置にある状態で、エンジンを始 動しようとしたときに携帯リモコンが

64P0234 警告が作動したときは、すみやかに携帯 リモコンを車内にもどしてください。 警告の作動中は、エンジンの再始動が

イモビライザー警告灯の点滅は、通常、 携帯リモコンが車内にもどってきてか ら少しすると消灯します。消灯しない 場合は、一度エンジンスイッチを （OFF） にもどしてから再操作し

エンジン停止中に運転席ドアを開ける と点灯します。運転席ドアを閉めると 約15秒間点灯し、徐々に減光しながら

ヘッドライトや車幅灯が点灯している 間、点灯します。ライトを消すと消灯

82K253 携帯リモコンは運転者が所持し、管理

LOCK 鉛バッテリー保護のため、次の条件を すべてみたすと、自動的に消灯しま す。（バッテリーセーバー機能） ヘッドライトや車幅灯が消灯 運転席ドアを開けたまま約15分が経

000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-9

2-13 ページの「エンジンをかけるときは」もあわせてお読みください。 キーレスプッシュスタート

パーキングブレーキ（1）がしっかりかかっていることを確認します。80J103780P0134は、セレクトレバーが に入っていることを確認 は、チェンジレバーが N（ニュートラル）になっていることを確認します。64P0161は、エンジンスイッチを にし、セレクトレバーが になっていることをメーター内のセレクトレバー位置表示で確認します。74P40030 ヘッドライトやエアコンなどのス イッチを切った方が、エンジンはかかりやすくなります。 ハンドルロックが解除できなくて、 エンジンの始動ができない場合があ

• 4-4 ページ（ハンドルロックが解除できないときは）

000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/エンジン始動・停止 4-10 右足でブレーキペダル（2）をしっかり踏み続けます。 アクセルペダル（3）は踏まないで ください。64L40060は、左足でクラッチペダル（4）をいっぱいまで踏み込 64L40160キーを までまわします。80J1036 エンジンがかかったら、すみやか にキーから手を離します。 セレクトレバーが のとき、ブ レーキペダルを踏まないでエンジンスイッチを にすると、ブレーキリクエストインジケーターが点灯し、警告ブザーが鳴り

セレクトレバーが または 以外で、エンジンスイッチをにすると、次のようにな ・ブレーキリクエストインジケーターが点灯・セレクトレバー位置表示またはギヤポジション表示が点滅・警告ブザーが吹鳴※前記の手順を行なってもエンジンがかからないときは、鉛バッテリーあがりなどの別の原因が考えられます。スズキ販売店またはスズキ代理店にご連絡ください。 の場合、メーター内のセレクトレバー位置表示が Pのときは、ブレーキペダルを踏まなくてもエンジン始動は可能ですが、安全のためブレーキペダルを踏んでください。表示がNのときはブレーキペダルを踏み続けなければ、エンジンは始動できません。(2) ブレーキペダル(3) アクセルペダル

(4) (2) (3) ■クラッチスタートシステムマニュアル車は、クラッチペダルをいっぱいまで踏み込まないとスターターがまわらず、エンジンを始動でき

START 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-11

、 、 は、キーレスプッシュスタートシステム非装備車と同じ操作です。メーター内のプッシュ表示灯が点灯したら、エンジンスイッチ（1）を押します。エンジンがかかったら、スターターは自動的に停止します。 エンジンがかからなくても、ス ターターはしばらくすると自動的に停止します。自動停止後またはシステム異常時は、エンジンスイッチを押している間だけ、スターターがまわります。82K254 ■ プッシュ表示灯 が点滅し てエンジンがかからないとき

携帯リモコンが「車内の作動範囲」（4-5ページ参照）で検知されていないことが考えられます。運転者は携帯リモコンを身につけ、メーター内のプッシュ表示灯の消灯後、操作をやり直してください。それでもエンジンがかからないときは、携帯リモコンの電池切れのおそれがあります。次の手順を行なってください。セレクトレバーが に入っていることを再確認し、ブレーキペダルをしっかり踏み続けます。メーター内のプッシュ表示灯が点灯したら、エンジンスイッチ（1）を押します。メーター内のプッシュ表示灯が点滅している約10秒以内に、携帯リモコン（2）の先端（ロックスイッチ側）をエンジンスイッチに約2 秒間当てます。 プッシュ表示灯 の点滅中に、 イモビライザー警告灯が約5 秒間点灯します。64P40230 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。鉛バッテリー保護のため、キーをにまわした状態を 8 秒以上続けないでください。エンジンがかからないときは、キーを一度 にもどし、10 秒以上待ってから再びかけてください。 START ACC

(2) (1) 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/エンジン始動・停止 4-12 ※前記の手順を行なってもエンジンがかからないときは、鉛バッテリーあがりなどの別の原因が考えられます。スズキ販売店またはスズキ代理店にご連絡ください。 エンジンを止めるときは 設定の切替え（カスタマイズ）をす ると、携帯リモコン検出範囲外警告ブザー（室内ブザー）を1回鳴らすことができます。設定の切替えについては、スズキ販売店またはスズキ代理店にご相談ください。 携帯リモコンの電池切れが近いと、 エンジンスイッチを にしたときに、メーター内の携帯リモコン電池消耗警告灯が約15秒間点灯します。→ 3-9ページ（携帯リモコン電池消耗警告灯）→ 6-7ページ（リモコンキーの電池交換）

緊急時以外は、走行中にエンジンを止めないでください。 ブレーキ倍力装置が働かないため、 ブレーキペダルを踏むときに強い力が必要になります。 パワーステアリング装置が働かない ため、ハンドルが重くなります。 次の機能が作動しません。

・ABS（ABS装備車）・エマージェンシーストップシグナル（ESS）（タイプ別装備）・ESP

（タイプ別装備）・レーダーブレーキサポート（RBS）（タイプ別装備）・誤発進抑制機能（タイプ別装備） は、AGSのシ ステムが作動しなくなるおそれがあ 走行中にエンジンを止めると、オートマチックトランスミッション（タイプ別装備）が損傷するおそれがあります。

000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/エンジン始動・停止 4-13

停車中にエンジンを停止できないとき は、エンジンスイッチを3連打以上、または 2 秒以上長押ししてください。この場合、システムの異常が考えられますので、スズキサービス工場で点検を受けてください。 キーを抜くと、ハンドルロックがかかり

セレクトレバーを に入れ、セレクトレバーのボタンから手を離しま

• 4-17ページ（セレクトレバーの操作）→ 4-28ページ（セレクトレバーの操作）キーを （OFF）にもどしてキーを抜きます。 誤操作防止のため、次の条件をみたし ているときだけキーが抜けます。・セレクトレバーが 位置・セレクトレバーのボタンから手を離 ・オートマチック車→ 4-21ページ（キーインターロック）→ 4-26ページ（駐車）・オートギヤシフト車→ 4-36ページ（キーインターロック）→ 4-42ページ（駐車）は走行中、絶対にエンジンスイッチを （OFF）にもどさないでください。キーが万一抜けると、ハンドルがロックされてまわせなくなり、思わぬ事故につながるおそれがあります。車両の状態 エンジン停止方法

（緊急時）エンジンスイッチを3 連打以上、または 2秒以上長押しする ACC

LOCK キーレスプッシュスタートシステム非装備車

000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/エンジン始動・停止 4-14

キーを （OFF）にもどしてキーを抜きます。

• （OFF）は、キーを押 し込んでまわします。64P40170 ■ キー抜き忘れ警告ブザー キーの抜き忘れを防止するためのブザー

キーを または （OFF）に したまま運転席ドアを開けると、室内ブザーが “ ピー、ピー、” と断続的に鳴

セレクトレバーを に入れ、セレクトレバーのボタンから手を離します。→ 4-17ページ（セレクトレバーの操作）エンジンスイッチを押して（OFF）にもどします。 エンジンスイッチを （OFF）に もどして、いずれかのドアを開閉すると、ハンドルロックがかかります。 誤操作防止のため、次のようなときは、 エンジンスイッチを （OFF）にもどせません。・セレクトレバーの位置が 以外・セレクトレバーの位置が に入っていても、セレクトレバーのボタンを押しているとき→ 4-26ページ（駐車） セレクトレバーの故障などで、エンジ ンスイッチを （OFF）にもどせないことがあります。スズキサービス工場で点検を受けてください。なお、点検前には次の作業をしてください。・盗難を防ぐため、キー操作にてドアを施錠してください。（リクエストスイッチやキーレスエントリーでは施錠できません）・鉛バッテリーあがりを防ぐため、バッテリーのマイナス端子を外してください。（10mmスパナなどの市販工具が必要です） ■ エンジンスイッチもどし忘れ

エンジンスイッチのもどし忘れを防止するためのブザーです。 エンジンスイッチを にしたま ま運転席ドアを開けると、室内ブザーが“ピー、ピー、”と断続的に鳴ります。 セレクトレバーを に入れ、セレク トレバーのボタンから手を離します。エンジンスイッチを2回押して（OFF）にもどすと、室内ブザーが止ま

（OFF）にもどさないと、リク エストスイッチや携帯リモコンでドアが施錠できません。 LOCK ACC LOCK ACC LOCK キーレスプッシュスタートシステム装備車

LOCK LOCK 000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/パーキングブレーキ 4-15

ハンドルロック未作動警告ブザー 故障などで、エンジンスイッチを（OFF）にもどして、いずれかのドアを開閉してもハンドルがロックされない場合、運転席ドアを開けると、室内ブザーが“ピッ、ピッ、”と断続的に鳴ります。スズキサービス工場で点検を受けてくださ パーキングブレーキは後輪にかかります。駐車するときはパーキングブレーキをしっかりとかけてください。64P100264P40190

右足でブレーキペダルを踏みながら、左足でパーキングブレーキペダルをいっぱいまで踏み込みます。 パーキングブレーキをかけるときは、 確実にブレーキが効くまで一気に踏み込んでください。 一気に踏み込まないで途中でペダルか ら足を離してしまったときは、一度解除してから、同じ手順で再度踏み込んでください。(1) ボタン LOCK

(1) パーキングブレーキを解除したときは、メーター内のブレーキ警告灯が消灯しているか確認してください。万一、パーキングブレーキをかけたまま走行した場合、ブレーキ装置が過熱してブレーキが効かなくなるおそれがあ

• 3-95ページ（ブレーキ警告灯）ヒルホールドコントロール装備車の場合、パーキングブレーキをかけるとヒルホールドコントロールが作動しませ

• 4-55ページ（ヒルホールドコントロール） ヒルホールドコントロールは、メー ター内のブレーキシステム警告灯（オレンジ色）が初期点灯するお車に装備されています。（エブリイの場合）→ 1-12ページ（警告灯・表示灯）

000-取扱説明書.book 15 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/パーキングブレーキ 4-16 ■ パーキングブレーキをさらに

右足でブレーキペダルを強く踏んだままにします。左足でパーキングブレーキを踏んで解除してから、再度踏み込みます。

右足でブレーキペダルを踏みながら、 左足でパーキングブレーキペダルをカチッと音がするまで踏み、ゆっくりと離します。 坂道発進するときは、左足でパーキン グブレーキペダルをカチッと音がするまで踏んでおき、右足でアクセルペダルを慎重に踏み、車が動き出す感触を確認しながらパーキングブレーキペダルをゆっくりともどしてください。 レバー式（引き上げ式）

ボタンを押さずにパーキングブレーキレバーをいっぱいに引き上げます。

レバーを少し引き上げながらレバー先 端のボタンを押し込み、そのまま下まで完全におろします。 坂道発進するときは、パーキングブ レーキをかけたまま右足でアクセルペダルを慎重に踏み、車が動き出す感触を確認しながらパーキングブレーキを解除してください。 パーキングブレーキ解除忘れ

パーキングブレーキを解除し忘れたまま走行すると、室内ブザーが “ ピピピッ、ピピピッ”と鳴り続けます。 走行中は、パーキングブレーキペダ ルを踏まないでください。急ブレーキをかけた状態になり、事故を起こすおそれがあります。 走行中は、パーキングブレーキペダ ルに足を乗せないでください。カーブを曲がるときなどに足に力がかかり、踏み込んでしまうおそれがあり

パーキングブレーキの効きを強くし ようとして、2 度踏みをしないでください。2 度踏みをすると、ペダルがもどってパーキングブレーキが解除されます。 パーキングブレーキを解除するとき は、右足でブレーキペダルを踏んでください。

警告ブザーが鳴ったときは、ただちに安全な場所に停車し、パーキングブレーキを解除してください。走行中の解除は、操作に気を取られて思わぬ事故を起こすおそれがあります。 マニュアル車オートギヤシフト車 000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートマチック車 4-17

セレクトレバーの各位置のはたらき 64P40030(1) ボタン 駐車するとき、エンジンを始動・停止するとき、キーレスプッシュスタートシステム非装備車のキーを抜くときの位置 駆動輪（後輪）が固定されます。

車を後退させるときの位置 室内で警告ブザーが鳴り、運転者にセレクトレバーが に入っていることを知らせます。 エンジンの動力が伝わらない状態の位置 エンジンを始動できますが、安全のため 位置で始動し

車の速度とアクセルペダルの踏み込み量により、自動的に 変速され走行できます。 エンジンブレーキを効かせるときなどの位置 ギヤは1速と2速の間で自動的に切り替わります。坂道を走 行するときなどに使用します。 強力なエンジンブレーキを効かせるときなどの位置 急な下り坂を走行するときなどに使用します。

000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートマチック車 4-18 セレクトレバーの動かしかた 64P0236 ■ シフトロックシステム 発進するときなどに、セレクトレバーの 誤操作を防ぐシステムです。 エンジンスイッチが でブレーキ ペダルを踏んでいるときだけ、セレク トレバーを からほかの位置に動か

エンジンスイッチが または （OFF）のときは、ブレーキペ ダルを踏んでいても、セレクトレバー を からほかの位置に動かせませ

セレクトレバーのボタンを押してか ら、ブレーキペダルを踏まないでくだ さい。シフトロックが解除されないこ

万一、エンジンスイッチを にし て、ブレーキペダルを踏んでもセレク トレバーを からほかの位置へ動か せない場合は、次の「シフトロックの 解除のしかた」でシフトロックを解除

この場合は、シフトロックシステムな どの故障が考えられます。ただちにス ズキサービス工場で点検を受けてくだ

ブレーキペダルを踏み、ボ タンを押したままセレクト

ボタンを押したままセレク トレバーを動かします。 完全に停車させてから、セレクトレ バーを に入れてください。車が動 いていると、トランスミッションが故 障する原因となります。なお、トラン スミッション保護のため、前進車速が 約10km/h以上のときは変速されま せん。（ニュートラルのまま） の操作は、セレクトレバーのボタ ンを押さない習慣をつけてください。 常にボタンを押して操作していると、 間違って へ入れてしまう

セレクトレバー可動部に飲み物などを こぼしたり、内部に異物が入ったりし た場合、そのまま使用を続けるとシフ トロックシステムが正常に機能しなく なるおそれがありますので、すみやか にスズキサービス工場で点検を受けて

発進するときは、ブレーキペダルを しっかり踏んだままセレクトレバーを

000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートマチック車 4-19

■ シフトロックの解除のしかた シフトロックシステムの故障や鉛バッテリーあがりなどで、セレクトレバーをからほかの位置へ動かせないときは、次の手順でシフトロックを解除します。安全のため、エンジンスイッチをにしてパーキングブレーキをしっかりとかけ、ブレーキペダルを踏んだ状態にします。セレクトレバーパネルにあるシフトロック解除ボタンを押しながら、セレクトレバーを操作します。64P40240 オーバードライブ（O/D）

スイッチを押すごとに、ONとOFFが交 OFFのときに、マルチインフォメー ションディスプレイ内のオーバードライブOFF表示が表示されます。 オーバードライブスイッチは、エンジ ン始動時には自動的に ON 状態へもど 64P40250 ■ スイッチがONのときは 通常走行に適しています。 セレクトレバーが のときに、1速か ら 4 速の間で自動変速し、燃費性能と静粛性を高めます。

SHIFT LOCK (1) オーバードライブ（O/D）スイッチスイッチがONでも、AT油温、エンジン水温が低いと、4 速に入らない場合があります。

000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートマチック車 4-20 ■ スイッチがOFFのときは 坂道や山間路の走行に適しています。 セレクトレバーが のときに、1速か ら3速の間で自動変速します。 下り坂では、軽いエンジンブレーキが 上り坂や山間路ではエンジン回転の変 化が少ない、なめらかな走行ができま

■ オーバードライブOFF表示 64P0335メーターパネル内にあります。→ 1-12ページ（警告灯・表示灯） オーバードライブ（O/D）スイッチが OFFのときに表示されます。オートマチック車は、クラッチ操作とギヤチェンジから解放されて運転操作が楽になりますが、オートマチック車特有の現象や操作上の注意があります。 クリープ現象に注意して エンジンをかけて停車しているとき、セレクトレバーが 以外に入っていると、アクセルペダルを踏まなくても車がゆっくり動きます。これをクリープ現象といいます。 走行中（低車速時を除く）にアクセルペダルをいっぱいに踏み込むと、自動的にシフトダウンしてエンジン回転が上昇して、力強い加速ができます。これをキックダウンといいます。 追い越しなどで急加速したいときは、 アクセルペダルをいっぱいに踏み込みます。キックダウンして力強い加速が得られます。

セレクトレバーを 以外に入れ ているときは、ブレーキペダルをしっかり踏んでください。 エンジン始動直後やエアコン作動時 などは、クリープ現象が強くなることがあります。とくにしっかりブレーキペダルを踏んでください。通常の加速をするときは、アクセルペダルをゆっくり踏み込んでください。いっぱいに踏み込むと、キックダウンして思わぬ急加速をするおそれがあり

000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートマチック車 4-21

登坂中と判断するとシフトダウンして エンジン回転数を高く保ち、少ないアクセル操作でなめらかな走行ができま

誤操作防止のため、次の条件をみたしているときだけキーが抜けます。これをキーインターロックといいます。 セレクトレバーが 位置 セレクトレバーのボタンから手を離し

• 4-13ページ（キーを抜くときは） トランスミッション警告灯 81M40161メーターパネル内にあります。 ATのシステムに異常があると、エンジ ンスイッチが のときに点灯しま

• 1-12ページ（警告灯・表示灯） （リバース）ポジション

セレクトレバーを に入れると室内で警告ブザーが鳴り、セレクトレバーがに入っていることを運転者に知らせ

キーレスプッシュスタートシステム非装備車

（リバース）ポジション警告ブザーは、車外の人に車の後退を知らせるためのものではありません。 オートマチック車を運転するとき

000-取扱説明書.book 21 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートマチック車 4-22 ペダルの踏み間違いに注意 ペダルの踏み間違いを防ぐため、エンジンをかける前にアクセルペダルとブレーキペダルを実際に足で踏んで、位置を確認してください。 ブレーキペダルは右足で踏む 80P0135左足では適切なブレーキ操作ができません。ブレーキペダルは右足で踏む習慣をつけてください。 セレクトレバーを操作すると

前進と後退を繰り返すときなどは、セ レクトレバーを に入れたことを忘れることがあります。車を後退させたあとは、すぐに から に入れる習慣をつけてください。 切り返しなどで前進と後退を繰り返す ときは、完全に停車してからセレクトレバーを操作してください。 セレクトレバーの位置は目で

始動時や降車時は 、前進時は 、後退時は に入っていることを目で確認してください。アクセルペダルとブレーキペダルを踏み間違えると、思わぬ事故につながるおそれがあります。(1) パーキングブレーキペダル(2) ブレーキペダル(3) アクセルペダル (1) (2) (3) アクセルペダルを踏んだままセレクトレバーを操作しないでください。急発進して事故を起こすおそれがありま

000-取扱説明書.book 22 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートマチック車 4-23

64P01614-17ページの「セレクトレバーの操作」もあわせてお読みいただき、正しい取扱いをしてください。 ペダルが確実に踏めて、ハンドル操作が楽に行なえる位置にシートを調節し、ハンドルを調節（タイプ別装備）します。→ 3-45ページ（前席シート）→ 3-44ページ（チルトステアリング）アクセルペダル（3）とブレーキペダル（2）の位置を右足で確認しま パーキングブレーキペダル（1）の位置を左足で確認します。80P0135エンジンをかけたまま車から離れないでください。万一、セレクトレバーが以外に入っていると、車がひとりでに動き出すおそれがあります。また、車に乗り込むときに誤ってセレクトレバーを動かしたりアクセルペダルを踏み込んだりして、思わぬ急発進のおそれがあります。

(1) (2) (3) 000-取扱説明書.book 23 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートマチック車 4-24

エンジンのかけかたの詳細は4-9 ページ の「エンジンのかけかた」をお読みくだ

64P0161 ブレーキペダルを右足で踏みます。 エンジンを始動します。

前進時は 、後退時は にセレ クトレバーを入れ、レバーの位置を

パーキングブレーキを解除し、メー ター内のブレーキ警告灯の消灯を確

ブレーキペダルからゆっくりと足を 離し、アクセルペダルをゆっくり慎 重に踏んで発進します。 ■ 急な上り坂での発進 、は「通常の発進」と同じ操作です。 左足でパーキングブレーキペダルを カチッと音がするまで踏みます。 ブレーキペダルからゆっくりと右足 を離し、アクセルペダルを慎重に踏

車が動き出す感触を確認しながら、 パーキングブレーキペダルをもどし

64P0239 セレクトレバーが 位置でもエンジ ンがかかりますが、安全のため で エンジンをかけてください。

000-取扱説明書.book 24 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートマチック車 4-25

セレクトレバーを に入れて発進する と、走行速度とアクセルペダルの踏み込 み量により、自動的に変速され走行でき

追い越しなどをしたいときは、アクセル ペダルをいっぱいに踏み込みます。 キックダウンして力強い加速が得られま

上り坂を で走行しているときに、ス ピードを保つためにアクセルペダルを踏 み込んでいくと、キックダウンしてエン ジンの回転が急に上がることがありま

坂の勾配に応じて、あらかじめセレク トレバーを に入れておくと、エン ジン回転の変化が少ない力強くなめら

急な上り坂で、1速と2速の変速を繰り 返すようなときには に入れます。

下り坂を のままで走行すると、エン ジンブレーキの効きが弱くてスピードが 出すぎてしまうことがあります。 坂の勾配に応じて、あらかじめセレク トレバーを に入れてエンジンブ

急な下り坂で、強力なエンジンブレー キが必要なときには に入れます。 高速走行中はセレクトレバーを や に入れないでください。急激なエ ンジンブレーキがかかって、スリップ 事故を起こすおそれがあります。ま た、エンジンの回転が上がりすぎて故

緊急時以外は、走行中にセレクトレ バーを に入れないでください。エ ンジンブレーキがまったく効かないた め、思いがけない事故の原因となりま

急な下り坂や長い下り坂では、エンジ ンブレーキを併用してください。下り 坂でブレーキペダルを踏み続けると、 ブレーキ装置が過熱してブレーキが効 かなくなるおそれがあります。 で走行しているときに、オーバー

ると、上り坂ではエンジン回転の変化 が少ないなめらかな走行ができ、下り 坂では軽いエンジンブレーキが得られ

• 4-19 ページ（オーバードライブ （O/D）スイッチ）

000-取扱説明書.book 25 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートマチック車 4-26

セレクトレバーは走行位置のままで停車し、ブレーキペダルをしっかり踏み込みます。 急な坂道で一時停止するときは、 必要に応じてパーキングブレーキをかけます。 停車時間が長くなりそうなとき は、セレクトレバーを に入れ 再発進するときに間違えないよう、セレクトレバーの位置とパーキングブレーキの解除を目で確かめます。 車を完全に止めます。ブレーキペダルを踏んだまま、パーキングブレーキをしっかりとかけま セレクトレバーを に入れてからエンジンを止め、ブレーキペダルからゆっくりと足を離します。 セレクトレバーが 位置になっ ているか目で確かめます。64P0161エンジンスイッチを （OFF）にもどします。さらにキーレスプッシュスタートシステム非装備車は、エンジンスイッチからキーを抜きま

• 4-13ページ（キーを抜くときは）→ 4-14 ページ（エンジンスイッチをもどすときは）一時停止しているときに、空ぶかしをしないでください。万一、セレクトレバーが 以外に入っていると、急発進して思わぬ事故につながるおそれがあります。上り坂などで、アクセル操作でバランスをとるなどして車を停止させようとしないでください。トランスミッションフルードが過熱し、故障の原因とな

駐車するときは、セレクトレバーをに入れてからエンジンを止めてください。 以外の位置ではシフトロックが作動せず、誤操作などで思わぬ事故につながるおそれがあります。

LOCK 000-取扱説明書.book 26 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートマチック車 4-27

車を後退させるときは身体をひねった運 転姿勢になり、ペダルが踏みにくくなり ます。ブレーキペダルやアクセルペダル が確実に踏める姿勢で運転操作をしてく

■ 前進や後退を繰り返すとき 車庫入れなどで前進や後退を繰り返すと きは、完全に停車させてから、次の前進 あるいは後退の操作を行なってください。

セレクトレバーを に入れると、車外 の人に車の後退を知らせるために、警告

こんなことにも気をつけて ■ 車を少し移動させるとき 少しだけ移動するときでも、ブレーキペ ダルやアクセルペダルが確実に踏める正 しい運転姿勢をとってください。 68H20190

前進と後退を繰り返すときなどは、セ レクトレバーを に入れていたこと を忘れることがあります。車を後退さ せたあとは、すぐに から に入 れる習慣をつけてください。 バックブザー付の車であってもブザー だけでは、車が後退していることを車 外の人へ確実に知らせることはできま せん。車を後退させるときは、車から 降りて自分の目で車の後方を確認して

坂道などで、セレクトレバーを前進の 位置（ 、 、 ）にしたまま惰 性で後退したり、後退の位置（ ） にしたまま惰性で前進したりしないで ください。エンストしてブレーキの効 きが悪くなったり、ハンドルが重く なったりして、思わぬ事故につながる おそれがあります。また、故障の原因

車が少しでも動いているときは、セレ クトレバーを に入れないでくださ い。トランスミッションが故障する原

000-取扱説明書.book 27 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-28

セレクトレバーの各位置のはたらき 64P40040

駐車するとき、エンジンを始動・停止するとき、キーを抜くときの位置 駆動輪（後輪）が固定されます。

車を後退させるときの位置 室内で警告ブザーが鳴り、運転者にセレクトレバーが に入っていることを知らせます。 エンジンの動力が伝わらない状態の位置 エンジンを始動できますが、安全のため の位置で始動

車の速度とアクセルペダルの踏み込み量により、自動的に 変速され走行できます。 マニュアルモードで走行するときの位置 マニュアル感覚で走行したいとき、坂道や山間路を走行す るときなどに使用します。→ 4-31ページ（マニュアルモードの使いかた） マニュアルモードでシフトアップするときの位置 マニュアルモードでシフトダウンするときの位置

000-取扱説明書.book 28 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-29

セレクトレバーの動かしかた D（ドライブ）モードまたはM（マニュ アル）モードのどちらかを選ぶことが

64P40210 セレクトレバーを操作したときは、必 ずメーター内の表示（セレクトレバー 位置表示またはギヤポジション表示）

エンジンスイッチが でも、エン ジン停止中の状態では、セレクトレ バーを操作しても実際のギヤポジショ ンは切り替わらないため、メーター内 のセレクトレバー位置表示は N のまま ですが、異常ではありません。 次のような操作をすると、メーター内 の表示や警告ブザーでお知らせしま

・セレクトレバーが で、ブレーキ ペダルを踏まないでエンジンスイッ チを にすると、ブレーキ リクエストインジケーターが点灯 し、警告ブザーが鳴ります。ブレー キペダルを踏んで、エンジンスイッ チの操作をやり直してください。 ・セレクトレバーが または 以 外のとき、ブレーキペダルを踏まな いでエンジンスイッチを にすると、ブレーキリクエストイン ジケーターが点灯、メーター内の表 示（セレクトレバー位置表示または ギヤポジション表示）が点滅し、警 告ブザーが鳴ります。セレクトレ バーを または にして、ブレー キペダルを踏んで、エンジンスイッ チの操作をやり直してください。 ・前進と後退を繰り返すときなど車両 が動いている状態で、ブレーキペダ ルを踏まないでセレクトレバーを から 、 または に操作 すると、メーター内のブレーキリク エストインジケーターが点灯、セレ クトレバー位置表示が N で点滅し、 警告ブザーが鳴ります。ブレーキペ ダルを踏んで完全に停車してから、 セレクトレバーの操作をやり直して

・セレクトレバーを操作したとき、セ レクトレバーの位置とメーター内の 表示（セレクトレバー位置表示また はギヤポジション表示）が異なる場 合、セレクトレバー位置表示または ギヤポジション表示が点滅し、警告 ブザーが鳴ります。そのまま少し （2〜3秒）待ってもセレクトレバー 位置表示またはギヤポジション表示 が切り替わらないときは、ブレーキ ペダルを踏んで、セレクトレバーの 操作をやり直してください。 ブレーキペダルを踏み、ボ タンを押したままセレクト

ボタンを押したままセレク トレバーを動かします。 セレクトレバーから手を離 すと自動的にもとの位置に

000-取扱説明書.book 29 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-30 ■ シフトロックシステム 発進するときなどに、セレクトレバーの 誤操作を防ぐシステムです。 エンジンスイッチが でブレーキ ペダルを踏んでいるときだけ、セレク トレバーを からほかの位置に動か

エンジンスイッチが または （OFF）のときは、ブレーキペ ダルを踏んでいても、セレクトレバー を からほかの位置に動かせません。 セレクトレバーのボタンを押してか ら、ブレーキペダルを踏まないでくだ さい。シフトロックが解除されないこ

万一、エンジンスイッチを にし て、ブレーキペダルを踏んでもセレク トレバーを からほかの位置へ動か せない場合、次の「シフトロックの解 除のしかた」をお読みいただき、シフ トロックを解除してください。 この場合は、シフトロックシステムな どの故障が考えられます。ただちにス ズキサービス工場で点検を受けてくだ

■ シフトロックの解除のしかた シフトロックシステムの故障や鉛バッテ リーあがりなどで、セレクトレバーを からほかの位置へ動かせないときは、 次の手順でシフトロックを解除します。 完全に停車させてから、セレクトレ バーを 、 または に入れて ください。車が動いていると、トラン スミッションが故障する原因となり

トランスミッション警告灯が点灯し たときは、ただちに運転をやめて、ス ズキサービス工場で点検を受けてく ださい。警告灯が点灯しているとき、 次のようになることがあります。

• 3-102ページ （トランスミッション警告

・車速が10km/h以下になると、自 動で N（ニュートラル）になり、 メーター内のセレクトレバー位置 表示が N に点滅し、警告ブザーが

・停車時にエンジンが停止 ・エンジンが始動できない の操作は、セレクトレバーのボ タンを押さない習慣をつけてくださ い。常にボタンを押して操作している と、間違って へ入れてしまう

ACC LOCK セレクトレバー可動部に飲み物などを こぼしたり、内部に異物が入ったりし た場合、そのまま使用を続けるとシフ トロックシステムが正常に機能しなく なるおそれがありますので、すみやか にスズキサービス工場で点検を受けて

発進するときは、ブレーキペダルを しっかり踏んだままセレクトレバーを

000-取扱説明書.book 30 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-31

安全のため、エンジンスイッチをにしてパーキングブレーキをしっかりとかけ、ブレーキペダルを踏んだ状態にします。セレクトレバーパネルにあるシフトロック解除ボタン（1）を押しながら、セレクトレバーを操作します。64P1003 マニュアルモードの使いかた ドライブモードは自動的に変速しますが、マニュアルモード（手動変速モード）にすると、任意に変速することができます。マニュアルモードにするときは、セレクトレバーを から に動かします。64P40060 メーターにマニュアルモード表示（1） が表示されるとともに、現在のギヤポジション（2）が表示されます。 セレクトレバーを から に動か した直後のギヤポジションは、 のときに自動的に選択されていたギヤポジションです。64P40070

(1) (1) マニュアルモード表示(2) ギヤポジション表示

(1) (2) 000-取扱説明書.book 31 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-32 ■ マニュアルモード時のシフト

ギヤポジションを走行速度に応じて 1 速 から5速まで選択できます。 シフト操作をしなくても車速が低下す ると、自動的にシフトダウンし、停車 するとギヤポジションは 1（２速発進 モードインジケーターが点灯している ときは２）になります。 セレクトレバーを＋側に動かします。手 を離すとレバーは自動的にもとの位置に

64P40080 セレクトレバーを−側に動かします。手 を離すとレバーは自動的にもとの位置に

64P40090 シフトアップしたいとき シフトダウンしたいとき 滑りやすい路面での加速、変速、ブ レーキは慎重に行なってください。 急加速やエンジンブレーキなどによ り、スリップ事故につながるおそれ

長い下り坂でブレーキペダルを踏み 続けると、ブレーキ装置が過熱して ブレーキが効かなくなるおそれがあ

• 2-16ページ（長い下り坂では エンジンブレーキを使用す

走行中はパーキングブレーキレバー を引かないでください。急ブレーキ をかけた状態になり、事故を起こす

走行中はセレクトレバーを に入 れないでください。エンジンブレー キが効かないため、思わぬ事故の原 因となります。セレクトレバーが 以外に入ってしまった場合、すみや かに へもどしてください。走行 速度に応じたギヤが選択されます。 トランスミッション警告灯が点灯し たときは、ただちに運転をやめて、ス ズキサービス工場で点検を受けてく ださい。警告灯が点灯しているとき、 次のようになることがあります。

• 3-102ページ （トランスミッション警告

000-取扱説明書.book 32 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-33

■ マニュアルモードシフト警告 走行性能を確保するため、またはトラン スミッション保護のため、シフト操作を しても希望するギヤポジションに変速さ れない場合があります。 このようなときは、メーター内に現在使 用しているギヤポジション表示が点滅 し、警告ブザーが鳴ります。

• 1-19ページ （警告ブザーが鳴ったときは） ■ マニュアルモードを解除する

セレクトレバーを から にもどす と、マニュアルモードが解除されます。 ・セレクトレバーを操作しても変速

・車速が10km/h以下になると、自 動でN（ニュートラル）になり、メー ター内のセレクトレバー位置表示 がNに点滅し、警告ブザーが鳴る ・停車時にエンジンが停止 ・エンジンが始動できない マニュアルモードでは、エンジンが 高回転になっても自動でシフトアッ プされません。ただし、エンジン保 護のため、マニュアルモードでも自 動シフトアップすることがありま

エンジン回転が高くなりすぎたり、低 くなりすぎたりすると変速できない

連続して変速したいときは、セレク トレバーから手を離してレバーを操 作し直す必要があります。レバーを ＋側または−側に保持したままで は、連続して変速はできません。 シフトダウンするときエンジン回転 数が上昇する場合がありますが、こ れは変速をスムーズに行なうためで あり、異常ではありません。 下り坂ではセレクトレバーを−側に 操作し、適切なギヤにシフトダウン して、エンジンブレーキを併用して ください。エンジンブレーキは低速 ギヤほどよく効きます。ただし、３ 段以上変速すると変速に時間がかか

変速するとき、作動音が聞こえる場合 がありますが、異常ではありません。

000-取扱説明書.book 33 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-34 発進モード切替えスイッチの操作により、発進ギヤを 2 速にすることができま

2速発進モード中は、基本的に2〜5速 ギヤを使用しますが、以下のような場合は一時的に1速ギヤを使用します。・急な上り坂での発進および走行・クラッチ温度が高い上記の場合、メーター内の 2 速発進モードインジケーターが点灯から点滅になります。 平坦路になったり、クラッチの温度が 下がったりしたときに、次の条件をみたすとインジケーターは点滅から点灯にもどります。・発進して2速以上に変速した・発進モード切替えスイッチを押し、もう一度スイッチを入れ直した 次のような場合、2 速発進モードを解 除してください。・急な上り坂を走行するとき・重い荷物を載せて走行するとき・路面が悪い場所（深い雪道、砂地、砂利道など）を走行するとき ２速発進モードの選択、または、解除 は安全な場所にブレーキを踏んで確実に停車してから行なってください。ギヤが２速、または、１速になっていることを確認してから、発進してくださ

トランスミッションまたはABSのコン トローラーが異常を検出したとき、発進モード切替えスイッチを操作しても、2 速発進モードになりません。（2速発進モード中のときに異常を検出した場合、2速発進モードインジケーターが消灯し、通常モードになります。） 発進モード切替えスイッチ 2速発進モードの切替えに使用します。 2速発進モードに切り替えるときは、発 進モード切替えスイッチ（1）を押して、メーターパネル内の 2 速発進モードインジケーター（2）を点灯したことを確認します。もう一度スイッチを押すと、インジケーターが消灯し、通常モードに切り替わります。2 速発進モードを解除しないと、勾配によっては坂を上りきれず、思わぬ事故につながるおそれがあります。

で走行しているときに、スピードを保つためにアクセルペダルを踏み込んでいくと、キックダウンしてエンジン回転が急に上がる事があり

000-取扱説明書.book 34 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-35

64P0406オートギヤシフト車は、クラッチ操作から解放されて運転操作が楽になりますが、オートギヤシフト車特有の機能や操作上の注意があります。 クリープ機能に注意して エンジンをかけて停車しているとき、セレクトレバーが 以外に入っていて、ブレーキペダルを離すと同時に、アクセルペダルを踏まなくても車がゆっくり動きます。これをクリープ機能といい

・運転席ドアが開いている・ブレーキペダルを踏んでいる・パーキングブレーキをかけている クリープ機能を再開するには、次の確認および操作をすべて行なってください。 運転席ドアが閉まっていることを確認・トランスミッション警告灯が点滅していないことを確認・パーキングブレーキを解除し、アクセルペダルまたはブレーキペダルを踏んでからアクセルペダルまたはブレーキペダルを離す走行中はスイッチの操作をしないでください。操作に気を取られて、思わぬ事故につながるおそれがあります。一度エンジンを止め、再始動しても選択しているモードは切り替わりません。発進モード切替えスイッチを操作するまで、モードは維持されます。 (2) (1) クリープ機能はパーキングブレーキを解除するだけでは再開しません。次に記載されている操作を行なってくださ

000-取扱説明書.book 35 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-36

走行中（低車速時を除く）にアクセルペダルをいっぱいに踏み込むと、自動的にシフトダウンしてエンジン回転が上昇して、力強い加速ができます。これをキックダウンといいます。 追い越しなどをしたいときは、アクセ ルペダルをいっぱいに踏み込みます。キックダウンして力強い加速が得られ

誤操作防止のため、次の条件をみたしているときだけキーが抜けます。これをキーインターロックといいます。 セレクトレバーが 位置 セレクトレバーのボタンから手を離し

• 4-13ページ（キーを抜くときは） トランスミッション警告灯 81M40161メーターパネル内にあります。 AGS のシステムに異常があると、エン ジンスイッチが のときに点灯し、次のようになることがあります。点灯したときは、ただちに運転をやめて、スズキサービス工場で点検してください。・セレクトレバーを操作しても変速で ・車速が10km/h以下になると、自動で N（ニュートラル）になり、メーター内のセレクトレバー位置表示がNで点滅し、警告ブザーが鳴る・停車時にエンジンが停止・エンジンが始動できない セレクトレバーを 以外に入れ ているときは、ブレーキペダルをしっかり踏んでください。 エンジン始動直後やエアコン作動時 は、クリープ機能が強くなることがあります。とくにしっかりブレーキペダルを踏んでください。トランスミッション警告灯が点灯したり、点滅したりしているときはクリープ機能が働かない場合があります。→ 3-102ページ（トランスミッション警告灯）通常の加速をするときは、アクセルペダルをゆっくり踏み込んでください。いっぱいに踏み込むと、キックダウンして思わぬ急加速のおそれがあります。

000-取扱説明書.book 36 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-37

次のような操作をすると、クラッチに 負荷がかかってクラッチが高温になります。警告灯が点滅するとともに、警告ブザーが鳴ります。安全な場所に停車して、しばらくエンジンを停止してください。再度、エンジンスイッチをにして、警告灯の点滅と警告ブザーが止まっていることを確認してから走行してください。・上り坂で発進と停止を繰り返してい ・上り坂でブレーキペダルを踏まずに、クリープ機能を利用して停車し ・上り坂や路面が悪い場所（雪道、砂地、砂利道など）で微速（10km/h以下）状態が続いている・上り坂で 2 速発進モードの 2 速のまま走行を続けている・ブレーキペダルを踏みながらアクセルペダルを踏み続けている・パーキングブレーキをかけた状態でアクセルペダルを踏み続けている→ 1-19ページ（警告ブザーが鳴ったときは）→ 1-12ページ（警告灯・表示灯） （リバース）ポジション

停車している状態でセレクトレバーをに入れ、メーター内のセレクトレバー位置表示もRになると、室内で警告ブザーが鳴り、セレクトレバーが に入っていることを運転者に知らせます。 ペダルの踏み間違いに注意 ペダルの踏み間違いを防ぐため、エンジンをかける前にアクセルペダルとブレーキペダルを実際に足で踏んで、位置を確認してください。 ブレーキペダルは右足で踏む 64L20140左足では適切なブレーキ操作ができません。ブレーキペダルは右足で踏む習慣をつけてください。（リバース）ポジション警告ブザーは、車外の人に車の後退を知らせるためのものではありません。

アクセルペダルとブレーキペダルを踏み間違えると、思わぬ事故につながるおそれがあります。アクセルペダルとブレーキペダルの両方を同時に踏まないでください。クラッチが損傷したり、発熱したりする原因になります。(1) ブレーキペダル(2) アクセルペダル (1) (2) 000-取扱説明書.book 37 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-38 セレクトレバーを操作すると

• 4-29ページ（セレクトレバーの動かしかた） セレクトレバーの位置はメー ター内の表示を目で確認 始動時や降車時は 、前進時は 、後退時は に入れたとき、メーター内の表示（セレクトレバー位置表示またはギヤポジション表示）が P、1（２速発進モードインジケーターが点灯しているときは２）または R になっていることを目で確認してください。→ 4-34ページ（2速発進モード選択機能） 64P10014-28ページの「セレクトレバーの操作」もあわせてお読みいただき、正しい取扱いをしてください。 ペダルが確実に踏めて、ハンドル操作が楽に行なえる位置にシートを調節します。→ 3-45ページ（前席シート）アクセルペダル（2）とブレーキペダル（1）の位置を右足で確認しま 64L20140アクセルペダルを踏んだままセレクトレバーを操作しないでください。急発進して事故を起こすおそれがあります。

エンジンをかけたまま車から離れないでください。万一、セレクトレバーが以外に入っていると、車がひとりでに動き出すおそれがあります。また、車に乗り込むときに誤ってセレクトレバーを動かしたりアクセルペダルを踏み込んだりして、思わぬ急発進のおそれがあります。

(1) (2) 000-取扱説明書.book 38 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-39

エンジンのかけかたの詳細は、4-9 ページの「エンジンのかけかた」をお読みく パーキングブレーキをしっかりとか エンジンスイッチを にし、セレクトレバーが になっていることを、メーター内のセレクトレバー位置表示で確認します。74P40030ブレーキペダルを右足で踏みます。エンジンを始動します。

ブレーキペダルを右足でしっかり踏み込みます。前進時は 、後退時は にセレクトレバーを入れ、メーター内の表示（セレクトレバー位置表示またはギヤポジション表示）が 1（２速発進モードインジケーターが点灯しているときは２）またはRになっていることを目で確認してください。→ 4-34ページ（2速発進モード選択機能）パーキングブレーキを解除し、メーター内のブレーキ警告灯の消灯を確認します。ブレーキペダルからゆっくりと足を離し、アクセルペダルをゆっくり慎重に踏んで発進します。 アクセルペダルを踏まなくても、 ブレーキペダルを離すと同時に自動的にクラッチがつながり、クリープ機能が働いて車がゆっくり動きます。 ■ 急な上り坂での発進 ブレーキペダルを右足でしっかり踏み込みます。前進時は 、後退時は にセレクトレバーを入れ、メーター内の表示が1またはRになっていることを目で確認してください。セレクトレバーが のときは、ブレーキペダルを踏み続けなければエンジンは始動しません。

000-取扱説明書.book 39 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-40 ブレーキペダルからゆっくりと右足を離し、アクセルペダルを慎重に踏 車が動き出す感触を確認しながら、パーキングブレーキレバーを解除して発進します。64P40100

セレクトレバーを に入れて発進すると、走行速度とアクセルペダルの踏み込み量により、自動的に変速され走行できます。停車中にセレクトレバーを に入れると、ギヤポジションは１速（２速発進モードインジケーターが点灯しているときは２速）になります。→ 4-34ページ（2速発進モード選択機能）ヒルホールドコントロール装備車の場合、パーキングブレーキをかけるとヒルホールドコントロールが作動しませ

• 4-55ページ（ヒルホールドコントロール） ヒルホールドコントロールは、メー ター内のブレーキシステム警告灯（オレンジ色）が初期点灯するお車に装備されています。（エブリイの場合）→ 1-12ページ（警告灯・表示灯）ヒルホールドコントロール装備車の場合、上り坂での発進時に車が後退することを一定時間防ぐ機能があります。→ 4-55ページ（ヒルホールドコントロール）

高速走行中のマニュアルモードでの過度なシフトダウンに注意してください。急激なエンジンブレーキがかかって、スリップ事故を起こすおそれがあります。また、エンジンの回転が上がりすぎて故障の原因となります。緊急時以外は、走行中にセレクトレバーを に入れないでください。エンジンブレーキがまったく効かないため、思わぬ事故の原因となります。空ぶかし状態でセレクトレバーを、 または に操作するとクラッチが故障または破損するおそれがあります。

000-取扱説明書.book 40 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-41

追い越しなどをしたいときは、アクセルペダルをいっぱいに踏み込みます。キックダウンして力強い加速が得られま

上り坂を で走行しているときに、スピードを保つためにアクセルペダルを踏み込んでいくと、キックダウンしてエンジンの回転が急に上がることがあります。 坂の勾配に応じて、あらかじめセレク トレバーをマニュアルモードにし、適切なギヤポジションを選択することにより、エンジン回転の変化が少ないなめらかな走行ができます。 下り坂を のままで走行すると、エンジンブレーキの効きが弱くてスピードが出すぎてしまうことがあります。 坂の勾配に応じて、あらかじめセレク トレバーをマニュアルモードにし、適切なギヤにシフトダウンしてエンジンブレーキを併用します。 セレクトレバーは走行位置のままで停車し、ブレーキペダルをしっかり踏み込みます。 急な坂道で一時停止するときは、 必要に応じてパーキングブレーキをかけます。 停車時間が長くなりそうなとき は、セレクトレバーを に入れ

クラッチ操作は自動で行なわれる ため、ギヤの位置に関係なくブレーキペダルを踏めば停車することができます。セレクトレバーがまたは のとき、停車するとギヤは１速（２速発進モードインジケーターが点灯しているときは2速）に変速されます。再発進するときに間違えないよう、セレクトレバーの位置、メーター内のセレクトレバー位置表示およびパーキングブレーキの解除を目で確かめます。セレクトレバーを へ操作したとき、ギヤが１速（２速発進モードインジケーターが点灯しているときは 2速）に入らないと、再度システムが自動で変速します。このとき作動音が聞こえたり、変速時の衝撃を感じたりすることがありますが異常ではありませ

急な下り坂や長い下り坂では、エンジンブレーキを併用してください。下り坂でブレーキペダルを踏み続けると、ブレーキ装置が過熱してブレーキが効かなくなるおそれがあります。→ 2-16 ページ（長い下り坂ではエンジンブレーキを使用する）

000-取扱説明書.book 41 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/オートギヤシフト車 4-42

車を完全に止めます。ブレーキペダルを踏んだまま、パーキングブレーキをしっかりとかけま セレクトレバーを に入れてからエンジンを止め、ブレーキペダルからゆっくりと足を離します。 セレクトレバーが の位置で、

メーター内のセレクトレバー位置表示が P になっていることを目で確認します。64P1001エンジンスイッチを （OFF）にもどし、キーを抜きます。→ 4-13ページ（キーを抜くときは）

エンジンを停止したあと、セレクトレ バーを操作しないでください。もし、操作してしまった場合は、 にもどしておいてください。一時停止しているときに、空ぶかしをしないでください。万一、セレクトレバーが 以外に入っていると、急発進して思わぬ事故につながるおそれがあります。上り坂などで、アクセル操作またはクリープ機能を利用して車を停止し続けると、クラッチが高温になりトランスミッション警告灯が点滅し、警告ブザーが鳴り続けます。クラッチが故障または破損するおそれがあります。安全な場所に停車して、しばらくエンジンを停止してください。再度、エンジンスイッチを にして、警告灯の点滅と警告ブザーが止まっていることを確認してから走行してください。

駐車するときは、セレクトレバーをに入れてからエンジンを止めてください。 以外の位置ではシフトロックが作動せず、誤操作などで思わぬ事故につながるおそれがあります。

000-取扱説明書.book 42 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/オートギヤシフト車 4-43

完全に停車している状態で、ブレーキペダルを踏んだままセレクトレバーを へ操作し、メーター内のセレクトレバー位置表示がRになったことを確認します。ブレーキペダルからゆっくりと足を離し、アクセルペダルを慎重に踏み

ブレーキペダルを踏まずにセレクトレ バーを から へ操作すると、メーター内のセレクトレバー位置表示が Nで点滅、ブレーキリクエストインジケーターが点灯し、警告ブザーが鳴ります。セレクトレバーの操作をやり直してください。 セレクトレバーを に操作したとき にギヤが に入らないと、再度システムが自動で変速します。このとき、メーター内の表示（セレクトレバー位置表示またはギヤポジション表示）が点滅し、警告ブザーが鳴ります。少し待っても切り替わらないときはブレーキペダルを踏んでセレクトレバーの操作をやり直してください。 車速が約 2 km/h 以上のときはセレク トレバーを へ操作しても、メーター内のセレクトレバー位置表示が Nで点滅してギヤが に入りません。セレクトレバーを へ操作するときは、完全に停車してから操作してくだ

車を後退させるときは身体をひねった運転姿勢になり、ペダルが踏みにくくなります。ブレーキペダルやアクセルペダルが確実に踏める姿勢で運転操作をしてく

■ 前進や後退を繰り返すとき 前進と後退を繰り返すときなどは、セ レクトレバーを や に入れていたことを忘れることがあります。車を前進させたあとは、すぐに から、後退させたあとはすぐに からに入れ、メーター内のセレクトレバー位置表示が N になっていることを確認する習慣をつけてください。 車庫入れなどで前進や後退を繰り返す ときは、ブレーキペダルを踏んで完全に停止してから、セレクトレバーを操作し、メーター内のセレクトレバー位置表示が前進のときは1（２速発進モードインジケーターが点灯しているときは２）、後退のときにはRになっていることを目で確認してください。→ 4-34ページ（2速発進モード選択機能） セレクトレバーを に入れると、車外の人に車の後退を知らせるために、警告ブザーがなります。システムが自動で変速するときには作動音が聞こえたり、変速時の衝撃を感じたりすることがありますが、異常ではありません。

バックブザー付の車であってもブザーだけでは、車が後退していることを車外の人へ確実に知らせることはできません。車を後退させるときは、車から降りて自分の目で車の後方を確認してください。

000-取扱説明書.book 43 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/チェンジレバー 4-44 こんなことにも気をつけて ■ 車を少し移動させるとき 少しだけ移動するときでも、ブレーキペダルやアクセルペダルが確実に踏める正しい運転姿勢をとってください。67H20110 チェンジレバーを操作するときは、クラッチペダルをいっぱいに踏みます。 誤操作防止のため、5速からR（リバー ス）に直接入れることはできません。一度N（ニュートラル）に入れてからRへ操作してください。64P0240坂道などで、セレクトレバーを前進の位置（ ）にしたまま惰性で後退したり、後退の位置( )にしたまま惰性で前進したりしないでください。エンストしてブレーキの効きが悪くなったり、ハンドルが重くなったりして、思わぬ事故につながるおそれがあります。また、故障の原因になります。車が少しでも動いているときは、セレクトレバーを に入れないでください。トランスミッションが故障する原因となります。

チェンジレバーをＲ（リバース）に入れるときは、車を完全に停止させてから操作してください。完全に停止していない状態で操作すると、トランスミッションが破損する原因となりま

000-取扱説明書.book 44 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/パートタイム4WD車 4-45

シフトダウンの上限速度 エンジンの過回転を防ぐため、次の表に示す上限速度以下でシフトダウンしてく ※走行条件やお車のタイプにより、この上限速度に達しない場合があります。2-35ページの「4WD車を運転するときは」もあわせてお読みいただき、パートタイム 4WD 車の特性や操作上の注意を十分理解して正しい取扱いをしてくださ

パートタイム 4WD とは、4WD スイッ チの操作で、2WD（2 輪駆動）または4WD（4輪駆動）に切り替えることができる4WDシステムです。 4WDスイッチ 駆動状態の切替えに使用します。64P40110 上図のインパネは代表例です。お車の タイプにより異なります。 駆動状態が4WDに切り替わると、メー ター内の4WD表示灯が点灯します。64P0242シフトダウン上限速度（km/h）2WD車 4WD車2速→1速 25 253速→2速 45 404速→3速 75 705速→4速 110 105シフトダウン上限速度（km/h）2WD車／4WD車2速→1速 303速→2速 554速→3速 855速→4速 130上限速度を超えた速度でシフトダウンしないでください。エンジンの回転が上がりすぎて、エンジンが故障する原因となります。

(1) 4WDスイッチ パートタイム4WD車 2WD4WDの切替え操作 パートタイム4WD車 (1) 000-取扱説明書.book 45 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/パートタイム4WD車 4-46 ■ 4WDスイッチの各位置のはた

〔2WD〕 一般道路、高速道路などを通常走行するときの位置です。通常はこの位置で走行

〔4WD〕 悪路、砂地、積雪路などの滑りやすい路面を走行するときの位置です。 ■ 4WDスイッチの操作 ハンドルが直進状態のときに操作しま

スイッチを押すごとに、2WD と 4WD 〔2WD〕〔4WD〕 停車中、または車速が80km/h以下の走行中に操作します。 停車中に〔2WD〕→〔4WD〕の操作を しても、4WD表示灯が点灯しないことがあります。その場合は、車を少し前進または後退させてください。 ■ 4ＷＤ表示灯 64P0243メーターパネル内にあります。→ 1-12ページ（警告灯・表示灯） 4WDスイッチをON（4WD）に操作し て、駆動状態が4WDに切り替わると点灯します。スイッチの状態メーター内の

（4WD） 旋回走行中または雪道などで、タイヤを空転させたまま切替え操作をしないでください。車が思わぬ方向に飛び出すおそれがあります。また、駆動装置が損傷するおそれがあります。走行中の切替え操作は、安全運転に支障がないように十分注意して行なってください。 切替え操作を行なったときに、駆動 装置のモーター音がしますが、これは切替え音ですので異常ではありま

車速が80km/h以上のときは、スイッ チを押しても〔2WD〕〔4WD〕の切替えは行なわれません。 走行中に〔4WD〕〔2WD〕の操作 をしたとき、軽い衝撃を感じることがありますが異常ではありません。 000-取扱説明書.book 46 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/ESP

きに、4WD表示灯が点灯しないときはシステムの異常が考えられます。スイッチをOFF（2WD）に切り替えてスズキサービス工場に行き、点検を受けてください。

（※）は、ABS、ブレーキアシスト、トラクションコントロール、スタビリティコントロール（横滑り防止機能）などを総合的に制御して、車両の走行安定性を補助しようとするシステムです。 ※ESP

は、ElectronicStabilityProgram（エレクトロニックスタビリティプログラム）の略で、DaimlerAGの登録商

4-51ページをお読みください。 ブレーキ踏力を補助する装置です。急ブレーキをかけたときに、ABSの効果が十分に発揮されるまでの時間を短縮しま

しっかりとブレーキペダルを踏まない と、ブレーキアシストは作動しません。 ブレーキアシストは、本来のブレーキ 性能を超えた制御をする装置ではあり

■ トラクションコントロール 滑りやすい路面での発進時や加速時に起こる駆動輪の過度の空転を、ブレーキ制御およびエンジン出力制御により防ぎ、適切な駆動力を確保しようとする補助機 停車中に4WDスイッチをONにしたときは、4WD表示灯が消灯していても、走行したときに点灯すれば正常です。 ESP

000-取扱説明書.book 47 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/ESP

急激なハンドル操作をしたり、滑りやす い路面で旋回したりするときの車の横滑 りなどを抑制することで、車両の走行安 定性を補助しようとする機能です。 ESP

65P40080 メーターパネル内にあります。

• 1-12ページ（警告灯・表示灯） 常に周囲の状況を確認して、安全運転 に努めてください。ESP

次のことをお守りください。 守らないと ESP

くなったり、誤作動につながったり するおそれがあります。 ・タイヤの空気圧を指定空気圧に調

• 8-5ページ（タイヤの空気圧） ・タイヤ交換時は指定のサイズで、 4 輪ともサイズ、銘柄、トレッド パターン（溝模様）が同一のもの

・サスペンションやブレーキを改造 しない（車高やサスペンションの

・サスペンションやブレーキを著し く劣化した状態で走行しない ・エンジンを改造しない（マフラー

・LSD（リミテッドスリップデフ） を装着するなどの改造をしない タイヤチェーンや応急用スペアタイ ヤ（タイプ別装備）を装着したときな どには、ESP

次のような操作をすると、一時的に モーター音やカチッという音が聞こ えることがあります。これはシステ ムをチェックしている音で異常では

・ブレーキペダルを踏んだ状態でエ ンジンスイッチを にし、最初 にブレーキペダルから足を離した

・エンジンをかけたとき ・エンジンをかけ、最初の発進時 エンジン回転が高いときにESP

動すると、エンジン回転の変動や車 体の振動を感じることがあります が、異常ではありません。

000-取扱説明書.book 48 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/ESP

の電子制御システムに異常がある と、エンジンスイッチが のときに 点灯します。点灯中は次のようになり ますので、スズキサービス工場で点検

・次の機能が作動しません。 ・トラクションコントロール ・スタビリティコントロール ・レーダーブレーキサポート

• 4-56ページ（レーダーブレー キサポート（RBS））

• 4-55ページ （ヒルホールドコントロール） ・ABSは作動します。 ・ブレーキアシストは、故障状況に よっては作動しない場合がありま

・発進時や加速時にトラクションコン トロールが作動している ・急ハンドル時や旋回時にスタビリ ティコントロールが作動している システムが正常な場合はエンジンス イッチを にしたときに、約2秒間 点灯したあと消灯します。 ESP

OFFスイッチ 次のようなときは、メーター内のESP

OFF スイッチを押し続けてください。トラ クションコントロールおよびスタビリ ティコントロールが作動しなくなりま

・スタックからの脱出などの場合。ト ラクションコントロールが脱出に適 さないときがあります。 次のような操作をすると、ESP

OFF 表示灯が消灯し、トラクションコント ロールおよびスタビリティコントロー ルが作動可能な状態にもどります。 ・もう一度ESP

OFFスイッチを押す ・車速が約30km/hを超えたとき ・一度エンジンを止め、再始動する

小刻みに点滅したときは、滑りやすい 路面で、車がスタックまたは横滑りし やすい状態になっています。とくに慎 重に運転してください。 点灯中はトラクションコントロールお よびスタビリティコントロールは作動 しませんが、ABSは使用することがで

000-取扱説明書.book 49 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/ESP

4-50 64P40120 上図のインパネは代表例です。お車の タイプにより異なります。 ESP

OFF表示灯 65P40100 メーターパネル内にあります。

• 1-12ページ（警告灯・表示灯） エンジンスイッチが のときに、 ESP

・点灯中は、トラクションコントロー ルおよびスタビリティコントロール

システムが正常な場合はエンジンス イッチを にしたときに、約2秒間 点灯したあと消灯します。 安全のため、ESP

OFFスイッチを操 作しても、ABSおよびブレーキアシス トは作動停止の状態になりません。 車速が30 km/hを超えるとトラクショ ンコントロールおよびスタビリティ コントロールは作動可能な状態に自 動復帰するため、スイッチを操作して も一時的な停止しかできません。 レーザーレーダー装備車はESP

OFF スイッチの位置が作動停止（OFF）の とき、次の機能も停止します。（※） ・レーダーブレーキサポート（RBS）

※ 作動（ON）／作動停止（OFF）切 替え時、ブザーが鳴ります。

• 4-64ページ （レーダーブレーキサポート （RBS）OFFスイッチ）

000-取扱説明書.book 50 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/ESP

ブレーキをかけたときのタイヤのロックを自動的に防止することで、走行安定性や操舵性を確保しようとする装置です。 ABSは制動距離を短くするものではあり

常に周囲の状況を確認して、安全運 転に努めてください。ABS による制御には限界があります。 ABS は、タイヤのグリップ限界を超 えたり、ハイドロプレーニング現象（※）が起こったりした場合は効果を発揮できません。※雨天の高速走行などで、タイヤと路面の間に水膜が発生し、接地力を失ってしまう現象 ABS ABS装備車 急ブレーキをかけたときや、滑りや すい路面でブレーキをかけたときの制動距離は、ABS がついていない車と同等です。 次のようなときは、ABS のついてい ない車より制動距離が長くなることがあります。スピードを控えめにして、車間距離を十分にとってくださ ・凸凹道や石だたみなどの悪路・じゃり道、新雪路・道路の継ぎ目などの段差を乗り越 ・マンホールなど鉄板の上を通過す ・タイヤチェーンの装着時 急ブレーキ時には、ポンピングブ レーキ（※）をせずに、ブレーキペダルを思い切り強く踏み込んでください。ポンピングブレーキをすると、制動距離が長くなります。※ブレーキペダルを数回に分けて小刻みに踏むブレーキのかけかた 路面の状況によりますが、約10km/h 以下ではABSが作動しません。 000-取扱説明書.book 51 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/ESP

4-52 ABS作動時の振動や音 ブレーキペダルを強く踏むと、ブレーキペダル、ハンドル、車体の小刻みな振動を感じることがあります。これはABSの作動によるもので、異常ではありません。ブレーキペダルをそのまま強く踏み続けてください。

ABSは、こんな場合にもブ レーキをかけると作動するこ

滑りやすい路面を走行しているとき 80J104080J104180J1042エンジンをかけて発進した直後に、一時的にモーター音などが聞こえることがあります。これはシステムをチェックしている音で、異常ではありません。ABSは、各車輪の回転速度をセンサーで検出しています。タイヤ交換時は、指定のサイズで、4輪ともサイズ、メーカー、銘柄、トレッドパターン（溝模様）が同一のものを装着してください。また、著しく摩耗状態の異なるタイヤを使用しないでください。正確な回転速度が検出できなくなって ABS が正常に機能しなくなり、思わぬ事故につながるおそれがあります。

ࡾးکɁᦪ౉ ȫɖɝᤍ 000-取扱説明書.book 52 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/ESP

80J104380J1044 悪路を走行しているとき 80J104580J1046 ABS警告灯 81M40171メーターパネル内にあります。 ABS の電子制御システムに異常がある と、エンジンスイッチが のときに点灯します。→ 1-12ページ（警告灯・表示灯） ඬᤍ᡾ᤍ ᮢ᡾کᤍᡅɁፕȡᄻ ᤍᡅɁ෉ࢃ

000-取扱説明書.book 53 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/ESP

エマージェンシーストップシグナル（ESS） ESS とは EmergencyStopSignal（エマージェンシーストップシグナル）の略です。 ESSは次の条件をすべてみたしているときに、非常点滅表示灯を通常よりも速く点滅さ せることで、後続車へ注意を促す機能です。またその際、メーター内の方向指示器表示 灯もあわせて点滅します。 ブレーキペダルを勢いよく踏み込んだときの車速が約55km/h以上のとき ABSが作動しているとき、またはABSが作動するような急ブレーキのとき 64P40260 ESSは次の状態になると機能が停止します。 車速が十分に低下したとき ブレーキペダルを離したとき ABSの作動が終了したとき 非常点滅表示灯スイッチの位置を にしたとき ESS は走行中の急ブレーキ時に、後続車に注意を促すことで追突を軽減する機能 で、すべての追突を防ぐものではありません。減速や停車するときは不要な急ブ レーキはさけ、常に安全運転に努めてください。 ESSの機能を停止させることはできません。 ESSの機能よりも、非常点滅表示灯スイッチの操作が優先されます。 次のような路面を走行中に、一瞬しかABSが作動しなかったときは、ESSは作動し

・滑りやすい路面を走行しているとき ・道路の継ぎ目などの段差を乗り越えるとき

000-取扱説明書.book 54 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/ESP

ヒルホールドコントロールは、上り坂での発進時に、ブレーキペダルからアクセルペダルへの踏み替えの間に車が後退することを一時的に（約 2 秒間）防ぎ、スムーズな発進を補助するシステムです。 ヒルホールドコントロールは、坂道で 車を停止させるシステムではありませ

本システムに異常があると、メーター 内の次のいずれかの警告灯が点灯し、ヒルホールドコントロールが作動しない場合があります。スズキサービス工場で点検を受けてください。・ブレーキシステム警告灯（オレンジ ・ESP 作動表示灯（タイプ別装備）→ 3-95ページ（警告灯・表示灯の見かた）65P40330 ■ ヒルホールドコントロールの

ヒルホールドコントロールは、次の条件をすべてみたしているときに、ブレーキペダルから足を離すと約 2 秒間、車が後退することを防ぎます。 進行方向が坂の上りである セレクトレバーが前進または後退の位 パーキングブレーキを解除し、アクセ ルペダルまたはブレーキペダルを踏ん

常に周囲の状況を確認して、必要に 応じてブレーキペダルを操作して安全運転に努めてください。ヒルホールドコントロールによる制御には限界があります。 ヒルホールドコントロール

ɑȲɂ 極端に急な坂道、凍結路、泥道を上る ときや、積載重量によっては、発進時に車両が後退する場合があります。 ブレーキペダルから足を離したら、 すみやかに発進操作を行なってください。ブレーキペダルから足を離したまま 2 秒以上たつとヒルホールドコントロールが解除されるため、勾配によっては自重で坂道を下り、思わぬ事故につながるおそれがあります。また、エンストしてブレーキを踏むときに強い力が必要になったり、ハンドルが重くなったりして思わぬ事故や故障の原因となるおそれがあります。上記以外の場合は、ヒルホールドコントロールは作動しません。作動中に以下のような状態になることがありますが、異常ではありません。 エンジンルームから音が聞こえる ブレーキペダルが硬くなり踏み込め 000-取扱説明書.book 55 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/運転支援機能 4-56 この車は衝突の回避や衝突時の被害を軽減するための、次の機能を搭載していま

• 4-56ページ（レーダーブレーキサポート（RBS））

• 4-61ページ（誤発進抑制機能）また、急ブレーキをかけたときに後続車へ注意をうながすための、次の機能を搭載しています。 エマージェンシーストップシグナル

（ESS）→ 4-54ページ（エマージェンシーストップシグナル（ESS））

レーダーブレーキサポート （RBS） RBSとは RadarBrakeSupport（レーダーブレーキサポート）の略です。RBSは低速(約5〜30km/h)で走行中にレーザーレーダーが前方車両との衝突を回避できないと判断したときに、自動で強いブレーキをかけて衝突の回避または、衝突時の被害軽減を図る機能です。 作動したときの速度が15km/hより低 いときは、追突を回避できる場合があ

が作動停止のときには作動しません。作動中は次の方法でお知らせします。 メーター内のRBS作動表示灯が点滅

• 3-95ページ（警告灯・表示灯の見かた） ブザーが“ピピピピピ”と断続的に鳴る 64P0246

RBS の性能には限界があり、すべて の衝突を回避できるわけではありません。RBS にたよった運転はせず、走行中は常に周囲の状況を確認し、必要に応じてブレーキペダルを操作して安全運転に努めてください。 安全のため、お客様自身で RBS の作 動確認を行なわないでください。周囲の状況によっては、機能が作動しないことや車両が止まりきれないことがあり、思わぬ事故につながるおそれがあります。 走行中は、すべての乗員がシートベ ルトを正しく着用してください。RBS が作動したときなどに、身体が投げ出されて重大な傷害を受けるおそれがあります。 次のような場合は、車高や車両の傾 きが変わり、RBS が正常に機能せず、思わぬ事故につながるおそれがあります。・サスペンションの改造（車高の変 ・指定サイズ以外のタイヤやホイー ・摩耗したタイヤや摩耗差の激しいタイヤの装着・タイヤの空気圧が適正でない 000-取扱説明書.book 56 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/運転支援機能 4-57

64P40270 ※RBS による車両停止後、ブレーキ制御が解除されるまでの間は RBS 作動表示灯の点 滅およびブザー音は継続されます。 RBS による車両停止後、しばらくはブレーキ制御は保持されますが、すみやかにブ レーキぺダルを強く踏み込んでください。ブレーキペダルの踏み込みが弱いとク リープ現象（AT）またはクリープ機能（AGS）により車両が動き出し、思わぬ事 故につながるおそれがあります。 RBS は前方車両の検知に２つ以上装備されたリフレクター（反射板）を利用してい ますが、リフレクターの取り付け位置や大きさによってはRBSが作動しないことが

RBS 作動中に、前方車両がレーザーレーダーの検知範囲外に移動したり、運転者が 回避行動（ハンドルまたは、アクセルペダルの操作）をしたりしたときには、途中 でRBSの作動が解除されることがあります。 ①前方車両へ接近（車間距離短縮） ②車間距離短縮（衝突を回避できないと判断） ③衝突を回避または被害を軽減

000-取扱説明書.book 57 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/運転支援機能 4-58 ■ こんな場合は作動しません エンジンスイッチの位置が 以外

メーター内のブレーキシステム警告灯 （オレンジ色）および、RBSOFF 表示

• 3-104ページ（ブレーキシステム 警告灯（オレンジ色））

• 3-113ページ（レーダーブレーキ サポート（RBS）OFF表示灯） RBSOFFスイッチ押し込みによりRBS が作動停止（OFF）のとき

• 4-64ページ（レーダーブレーキサ ポート（RBS）OFFスイッチ） ESP

OFFスイッチ） ■ こんな場合は作動しないこと

次のようなときはレーザーレーダーが 前方車両を正しく検知できずにRBSが 作動しない場合があります。 ・レーダー本体が高温状態のとき ・大雨、濃霧および吹雪などの悪天候 のときや、前方車両の排気ガスや 水、雪などの巻上げ、砂、煙などで

・フロントガラスが汚れているときや フロントウォッシャーを使用中のと

81M40380 ・急な坂道やカーブが連続する道路を

81M40260 ・ハンドル操作やアクセルペダル操作 による回避行動をしているとき 81M40270 ・荷室などに重いものを載せて、車両

000-取扱説明書.book 58 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/運転支援機能 4-59

72M20406 次のような前方車両はレーダーが検知 できずにRBSが作動しない場合があり

・著しく汚れている車両 ・ガラス面の大きな車両 ・レーダーが検知しにくい黒系色の車

・リフレクター（反射板）がない車両 ・荷台の低いトラック、極端に車高の

72M20407 ■ こんな場合にも作動すること

次のようなときはレーダーが前方車両 と判断してRBSが作動する場合があり ます。あわてず注意して走行してくだ

72M20422 ・路上に金属物、看板、段差、落下物 または突起物などがあるとき 72M20408 ・進行方向に ETC ゲートや駐車場の バー、遮断機、看板などがあるとき 72M20409

㜞ߐ೙㒢O 000-取扱説明書.book 59 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/運転支援機能 4-60 ・カーブ入口のガードレールや看板な

72M20410 ・レーダーの検知範囲内で、他車が急 な割込みや車線変更をしてきたとき 72M20411 ・カーブで対向車とすれ違うとき 72M20412 ・ビニールカーテンなどをくぐって通

72M20413 ・搭載したルーフキャリアやスキー板 などの長尺物がレーダー検知範囲内

72M20423 ・生い茂った草むらなどの悪路を走行

000-取扱説明書.book 60 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/運転支援機能 4-61

誤発進抑制機能は停車または徐行（車速 約10km/h以下）中に、前方約4m以内 に車両や障害物を検知すると、アクセル ペダルの急激な踏み込みによるエンジン 出力の上昇を自動的に約５秒間抑制する ことで衝突時の被害軽減を図る機能で す。抑制されていたエンジン出力は、機 能が解除されると徐々にもどります。 作動中は、次の方法でお知らせします。 メーター内のレーダーブレーキサポー ト（RBS）作動表示灯が点滅

• 3-95ページ （警告灯・表示灯の見かた） ブザーが“ピピピピピ”と断続的に鳴る 72M20414 誤発進抑制機能の性能には限界があ ります。誤発進抑制機能にたよった 運転はせず、アクセルペダルの操作 に気をつけ、常に安全運転に努めて ください。操作を誤ると思わぬ事故 につながるおそれがあります。 前方約4m以内に車両や障害物があっ ても、周囲の状況によっては機能が作 動せず、思わぬ事故につながるおそれ

誤発進抑制機能は停車状態を保つも のではありません。急な坂道などで 機能が作動すると、勾配によっては 自重により坂道を下り、思わぬ事故 につながるおそれがあります。 次のような場合は、車高や車両の傾 きが変わり、RBSが正常に機能せず、 思わぬ事故につながるおそれがあり

・タイヤの空気圧が適正でない 前輪を輪止めや縁石などに接触させて おくと、より衝突を回避しやすくなり

000-取扱説明書.book 61 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/運転支援機能 4-62 ■ こんな場合は作動しません エンジンがかかっていないとき セレクトレバーの位置が

ハンドルを大きくまわしているとき メーター内のブレーキシステム警告灯 （オレンジ色）および、RBSOFF 表示

• 3-104ページ（ブレーキシステム 警告灯（オレンジ色））

• 3-113ページ（レーダーブレーキ サポート（RBS）OFF表示灯） RBSOFFスイッチ押し込みによりRBS が作動停止（OFF）のとき

• 4-64ページ（レーダーブレーキサ ポート（RBS）OFFスイッチ） ESP

OFFスイッチ） ■ こんな場合は作動しないこと

次のようなときはレーザーレーダーが 前方車両や障害物を正しく検知できず に誤発進抑制機能が作動しない場合が

・レーダー本体が高温状態のとき ・大雨、濃霧および吹雪などの悪天候 のときや、前方車両の排気ガスや 水、雪などの巻上げ、砂、煙などで

・フロントガラスが汚れているときや フロントウォッシャーを使用中のと

72M20405 ・レーダー検知範囲内に前方車両の一

000-取扱説明書.book 62 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/運転支援機能 4-63

次のような前方車両および障害物は レーダーが検知できない場合がありま

・標識や街灯などポール状の障害物 ・ガードレールなど高さの低い障害物

・著しく汚れている車両 ・ガラス面の大きな車両 ・レーダーが検知しにくい黒系色の車

・リフレクター（反射板）がない車両 ・荷台の低いトラック、極端に車高の 低い車両や車高の高い車両 ・キャリアカーなど、特殊な形状をし

72M20407 ■ こんな場合にも作動すること

次のようなときはレーダーが前方車両 および障害物と判断して誤発進抑制機 能が作動する場合があります。 ・路上に金属物、看板、段差、落下物 または突起物などがあるとき 72M20408 ・駐車場ゲートや遮断機のバーが上が

72M20415 ・キャリアカーに積載するとき 72M20416

000-取扱説明書.book 63 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/運転支援機能 4-64 ・ビニールカーテンなどをくぐって通過するとき72M20413・スピードブレーカーが設置してある道や、河川敷などの悪路を走行する ・生い茂った草むらなどの悪路を走行

■ 踏切内などで作動した場合は 誤発進抑制機能が遮断機を障害物と判断して、踏切内に閉じ込められた場合は、次のいずれかの操作を行ない踏切内から脱出してください。 アクセルペダルを5秒以上踏み続ける ハンドルを大きくまわす いったんアクセルペダルを離し、再度 RBSOFFスイッチを長押しする

• 4-64ページ（レーダーブレーキサポート（RBS）OFFスイッチ） レーダーブレーキサポート （RBS）OFFスイッチ RBS および誤発進抑制機能を停止状態（OFF）にできます。 機能を停止させるときは、メーター内 のRBSOFF表示灯（2）が点灯するまでRBSOFFスイッチ（1）を長押しし

機能を復帰させるときは、もう一度 RBSOFFスイッチ（1）を長押ししてRBSOFF表示灯（2）を消灯させます。 手動でエンジンを停止するたびに機能 は復帰し、RBSOFF表示灯は消灯しま

RBSOFFスイッチを押すたびにブザー が“ピッ ”と鳴り、作動が切り替わったことをお知らせします。64P40130 上図のインパネは代表例です。お車の タイプにより異なります。遮断機が下がる直前に無理に踏切内に進入しないでください。踏切内でRBSや誤発進抑制機能が作動して、思わぬ事故につながるおそれがあります。→ 7-36 ページ（踏切内で動けなくなったときは）

(2) (1) 000-取扱説明書.book 64 ページ ２０１７年６月２０日　火曜日　午前９時５８分運転するときは/運転支援機能 4-65

メーター内の RBSOFF 表示灯は RBS および誤発進抑制機能が停止していることをお知らせするだけではなく、次のような場合に点灯します。・機能が正常な場合、エンジンスイッチを にしたときに約3秒間点灯したあと消灯します。・エンジンスイッチが のときにRBSおよび誤発進抑制機能に異常がある場合やレーダーがフロントガラスの汚れを検知するなど、一時的にRBSおよび誤発進抑制機能が作動しない場合に点灯します。→ 3-113ページ（レーダーブレーキサポート（RBS）OFF表示灯）64P40280 レーザーレーダー（1）は精密部品です。フロントルームミラー付近に設置され、次の機能で使用しています。 レーダーブレーキサポート（RBS）

64P40200 上図は代表例です。お車のタイプによ 次のようなときは、RBS および誤発 進抑制機能が作動するおそれがあるため、RBSOFF スイッチを操作して停止させてください。・テスターなどで車両点検を行なう ・けん引されるとき・生い茂った草むらなどの悪路を走行するとき RBSOFFスイッチを操作しても、 ESP

を作動停止（OFF）にすることはできません。

レーダーを正しく作動させるため に、次のことをお守りください。取扱いを誤ると、前方車両や障害物を正しく検知できなくなり、思わぬ事故につながるおそれがあります。・レーダー前方のフロントガラスをきれいに保ち、ステッカーなどを貼らない（透明なものを含む）・レーダー本体、およびその周辺部に強い衝撃や力を加えない・レーダーを取り外したり、分解したりしない・フロントワイパー本体やブレードを交換するときは、指定のものを使用する（詳しくは、スズキ販売店またはスズキ代理店にお問い合わせください） (1) 000-取扱説明書.book 65 ページ ２０１７年６月２０日　火曜日　午前９時５８分4 運転するときは/運転支援機能 4-66 ■ ガラス汚れを検知したときは レーザーレーダーがフロントガラスの汚れを検知した場合は、レーダーブレーキサポート（RBS）および誤発進抑制機能を停止させるとともに、メーター内のRBSOFF 表示灯およびブレーキシステム警告灯（オレンジ色）が点灯します。次の手順で対処してください。安全な場所に停車し、エンジンスイッチを （OFF）にします。レーダー前方のフロントガラスをきれいにします。エンジンスイッチを にします。RBSOFF 表示灯およびブレーキシステム警告灯（オレンジ色）の消灯を確認します。 RBSOFF表示灯およびブレーキシ ステム警告灯（オレンジ色）が消灯しないときは、ガラスの汚れ以外の異常が考えられます。スズキ販売店またはスズキ代理店にご連絡ください。64P0251 レーダー付近のフロントガラスにひ び割れなどの傷がある状態で走行すると、レーダーが前方車両や障害物を正しく検知できなくなり、思わぬ事故につながるおそれがあります。RBSOFF スイッチを操作して、RBS および誤発進抑制機能を停止させ、スズキサービス工場で点検を受けてください。 エンジンスイッチが のときに レーダーから10cm以内の距離で、拡大鏡、対物レンズなど拡大機能がある光学機器を使用して、照射部をのぞき込まないでください。レーダーから照射される赤外線で目を傷めるおそれがあります。

このレーダーは、日本工業規格 JISC6802「レーザー製品の放射安全基準」におけるレーザー等級1M製品です。72M20424最大平均出力：45mWパルス幅：33ns波長：905nm発散角（水平垂直）：2812

レーザーレーダー放射線データ 000-取扱説明書.book 66 ページ ２０１７年６月２０日　火曜日　午前９時５８分5

燃料給油口 ･････････････････････････････････ 5-2 ボンネット ･････････････････････････････････ 5-3 エンジンルーム ･････････････････････････････ 5-5 サンバイザー ･･･････････････････････････････ 5-7 室内灯 ･････････････････････････････････････ 5-8 インパネ収納スペース ･･･････････････････････ 5-10 ドリンクホルダー ･･･････････････････････････ 5-13 そのほかの装備 ･････････････････････････････ 5-15 ● エアコン、ヒーター エアコンの吹出し口 ･････････････････････････ 5-23 マニュアルエアコン ･････････････････････････ 5-24 オートエアコン ･････････････････････････････ 5-28 リヤデフォッガースイッチ ･･･････････････････ 5-35 リヤヒーターの使いかた ･････････････････････ 5-36 エアコンの上手な使いかた ･･･････････････････ 5-37

アンテナ ･･･････････････････････････････････ 5-39 オーディオ機能について ･････････････････････ 5-41 AM／FMラジオ･････････････････････････････ 5-42 CDプレーヤー ･･････････････････････････････ 5-44 ステアリングオーディオスイッチ ･････････････ 5-58 バックアイカメラ ･･･････････････････････････ 5-59 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-2

2-23 ページの「給油するときは」もあわせてお読みください。 運転席ドアの下側にあります。 開けるときは、運転席足元のフューエ ルリッドオープナー（1）を引き上げ

閉めるときは、フューエルリッドを手 で押し付けます。64P50330

開けるときは、ゆっくり反時計方向に 閉めるときは、カチッという音が 2 回 以上するまで時計方向にまわします。64P50020必ず次のことをお守りください。 エンジンを止めてください。 給油中はドアや窓を閉めてください。 ガソリンは引火性が高いため、タバ コなどの火気は厳禁です。

(1) (2) フューエルキャップ(3) フューエルリッド フューエルキャップはゆっくりとゆ るめ、空気の抜ける音が止まったらキャップを開けます。急に開けると燃料タンク内の圧力が急激に抜け、燃料が吹き出すおそれがあります。 燃料をこぼさないようにしてくださ い。こぼれた場合は、ただちにやわらかい布などでふき取ってください。火災など思わぬ事故につながるおそれがあります。また、そのまま放置すると、塗装のしみ、変色、ひび割れの原因となります。 給油後は、フューエルキャップをカ チッという音が 2 回以上するまで閉めてください。キャップが確実に閉まっていないと、燃料が漏れたり、火災が発生したりするおそれがあり

指定のスズキ純正フューエルキャッ プ以外は使用しないでください。燃料漏れのおそれがあります。

(2) (3) 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-3

フューエルリッド（3）の裏側にあります。 給油中は、外したキャップが車体に当 たらないように、ひもの部分をかけてください。64P0255 運転席足元のボンネットオープナー（1）を引くと、ボンネットの先端が少し浮き上がります。64P0407 上図は代表例です。お車のタイプによ り異なります。(4) キャップホルダー お子さまにはボンネットを開閉させ ないでください。ボンネットは重いため、けがのおそれがあります。また、ボンネット内は高温になるため、やけどのおそれがあります。 ボンネットを開けているときは、お 子さまを近づけないでください。 点検や清掃に使用した工具や布など は、ボンネット内に置き忘れないでください。故障の原因となったり、ボンネット内は高温になるため車両火災につながったりするおそれがあ

レーザーレーダー装備車は、エンジンスイッチの位置が のときに、ボンネットを開けていると、レーザーレーダーがボンネットに反応して、メーター内のブレーキシステム警告灯（オレンジ色）およびRBSOFF表示灯が点灯する場合がありますが、異常ではありません。

(1) 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-4

浮き上がったボンネットのすきまからロックレバー（2）の位置を確認し、すきまに手を入れ、ロックレバーを左側へ押し付けながら、ボンネットを持ち上げます。64P0408 上図は代表例です。お車のタイプによ り異なります。ボンネットを固定します。 ボンネット側にあるステー（3） をホルダー（4）から外し、車体側の固定穴（5）に差し込みます。64P0409エンジン回転中や停止直後は、ロックレバーが熱くなっていることがあります。やけどのおそれがありますので、ロックレバーを操作する前に確認してください。ワイパーアームを起こした状態で、ボンネットを開けないでください。ワイパーアームやボンネットが傷つくおそれがあります。

(2) エンジン回転中や停止直後は、ステー が熱くなっていることがあります。やけどのおそれがありますので、ステーを持つ前に確認してください。 ステーは固定穴に確実に差し込んで ください。ステーが外れると、ボンネットに身体がはさまれることがあ

ボンネットが風にあおられて、ス テーが外れることがあります。とくに風の強い日は注意してください。 ボンネットを開けたときは、ボン ネット先端部に頭や肩などの身体をぶつけないよう気をつけてください。けがのおそれがあります。ステーをホルダーから外すときは、※部を持ってください。

(5) (4) (3) 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-5

ボンネットを片手でささえながら、ステーを外してもとのホルダーに固定します。ボンネットを閉めます。 ボンネットを20cmぐらいの高さ までゆっくりと下げて、手を離し 64P50040前席シートを持ち上げると、エンジンルーム内の点検ができます。 スライドレバー（1）を引き上げて、シートを後方へいっぱいまでスライドさせます。リクライニングレバー（2）を引き上げて、背もたれを前方へ倒します。→ 3-45ページ（背もたれの角度調節）64P50340 ボンネットを閉めるときは、手など をはさまないように気をつけてください。また、強く押さえると、ボンネットがへこむおそれがあります。 ボンネットが完全に閉まっているか 確認してください。完全に閉まっていないと、走行中に開くおそれがあ

お子さまにはシートを開閉させない でください。シートは重いため、けがのおそれがあります。また、エンジンルーム内は高温になるため、やけどのおそれがあります。 シートを開けているときは、お子さ まを近づけないでください。 点検や清掃に使用した工具や布など は、エンジンルーム内に置き忘れないでください。故障の原因となったり、エンジンルーム内は高温になるため車両火災につながったりするおそれがあります。

(1) (2) 000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-6

シート前側下部のカーペット（3）をめくり上げます。ロックレバー（4）を引き起こして、ロックリング（5）をつめ（6）から外します。64P026164P0262シート前側を持ち上げます。64P0263 「開けかた」と逆の手順で行ないます。 シートを固定するときは、ロックレ バーの 側を押します。 シート固定後は、シートをゆすって、 確実に固定されているか確認してくだ

シートを持ち上げるときは、シート全体が急に後方へ倒れることがあります。手などを添えて操作してください。シートをもどすときは、手などをはさまないように気をつけてください。 PUSH 000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-7

日差しがまぶしいときに使用します。横からの日差しがまぶしいときは、フックから外して横にまわします。 サンバイザーの裏側にあります。有料道路の通行券などがはさめます。85K220572M2058 ミラーカバーを開けた場所にあります。70K178(1) フック(2) ミラーカバー(3) チケットホルダー

助手席側はタイプ別装備 Aタイプ (1) (3) Bタイプ (1) (2) (3) 炎天下で駐車するときは、チケットホルダーなどにプラスチック素材のカードを放置しないでください。車内が高温になるため、カードの変形やひび割れを起こすおそれがあります。→ 2-22 ページ（ライターやメガネなどを放置しない）(4) バニティーミラー 走行中はバニティーミラーを使用し ないでください。前方不注意で思わぬ事故につながるおそれがあります。 バニティーミラーを使用するときは、 SRS エアバッグの収納場所に近づいたり、寄りかかったりしないでください。SRS エアバッグが作動したとき、強い衝撃を受けるおそれがあり

(4) 000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-8

(1) DOOR位置 前席室内灯（Aタイプ） 後席室内灯（タイプ別装備） (1) 前席室内灯（Bタイプ） ÄÏÏÒÏÆÆ ÏÎ 荷室室内灯（タイプ別装備） エンジン停止中に長時間点灯させないでください。鉛バッテリーあがりの原因とな

000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-9

鉛バッテリー保護のため、次の条件をすべてみたすと、室内灯が自動的に消灯しま す。（バッテリーセーバー機能） ・エンジンスイッチが (OFF)の位置で、キーレスプッシュスタートシステム 非装備車はキーを差していない ・室内灯スイッチがDOOR位置 ・点灯したまま15分が経過 室内灯スイッチが DOOR 位置のときに、次の操作を行なった場合、室内灯が点灯ま

・キーレスエントリーによるドアの施錠・解錠 ・リクエストスイッチによるドアの施錠・解錠（キーレスプッシュスタートシステ

・ワンアクションスイッチによるドアの解錠（パワースライドドア装備車）

• 3-6ページ（アンサーバック機能） LOCK

すべてのドアを閉めると約15秒 間点灯し、徐々に減光しながら

すべてのドアを閉じているとき でも、エンジンスイッチから キーを抜くと約 10 秒間点灯し、 徐々に減光しながら消灯しま

また、点灯中であっても次のよう な操作をすると、徐々に減光しな

キーレスエントリーによる施錠 いずれかのドアを開けると点灯し

すべてのドアを閉めると約15秒 間点灯し、徐々に減光しながら

また、点灯中であっても次のよう な操作をすると、徐々に減光しな

キーレスエントリーまたはリク エストスイッチによる施錠 ドアの開閉に関係なく消灯します。

OFF 000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/主な装備 5-10 手回り品や小物などの収納にご使用ください。 下図は代表例です。お車のタイプにより異なります。 64P50050(1) インパネトレー(2) センターミドルトレー(3) インパネアッパーポケット(4) グローブボックス(5) インパネアンダーボックス（センター）（タイプ別装備）(6) カードケース（タイプ別装備）灰皿（タイプ別装備）(7) インパネポケット（タイプ別装備）ふたがない収納スペースの場合、走行中に転がり落ちるようなものを入れないでください。ブレーキペダルやアクセルペダルにものがはさまると確実なペダル操作ができなくなり、事故を起こすおそれがあります。

(1) (4) (5) (6)(2) (3) (7) 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-11

ふた付収納スペースの取扱い 下図は代表例です。お車のタイプにより異なります。

64P50350 レバー（1）を手前に引いてふたを開

閉めるときは “ カチッ” と音がするまで ■ インパネアンダーボックス（センター） 64P0337 レバー（1）を手前に引いてふたを開

閉めるときは “ カチッ” と音がするまで 確実に閉めます。ふた付収納スペースの場合、ふたを開けたまま走行したり、走行中にふたを開けたりしないでください。ブレーキや加速、衝突のときなどに、身体がふたに当たったり、中のものが飛び出したりするおそれがあります。携帯リモコンをいずれかのインパネ収納スペースに置いた場合、検知できないことがあります。（キーレスプッシュスタートシステム装備車） (1)

(1) 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-12

64P0268 手前に引き出して使用します。 カードケース全体を取り外すときは、 レバー（1）を下に押さえながら引き抜きます。 使用後は、押し込んで格納します。 64P50060 手前に引き出して使用します。 清掃するときは、遮熱板（1）を下に 押さえながら引き抜きます。 使用後は、押し込んで格納します。

CARD (1) 灰皿としては絶対に使用しないでください。灰皿としての耐熱性はありません。火災や破損の原因となります。68H50500炎天下で駐車するときは、ケース内などにプラスチック素材のカードを放置しないでください。車内が高温になるため、カードの変形やひび割れを起こすおそれがあります。→ 2-22 ページ（ライターやメガネなどを放置しない）

(1) タバコやマッチは確実に火を消して から灰皿に入れてください。 灰皿の中に吸いがらをためすぎた り、紙などの燃えやすいものを入れたりしないでください。出火のおそれがあります。 000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-13

下図は代表例です。お車のタイプにより異なります。 64P5037064P0270 64P0271

(1) 助手席ドリンクホルダー (2) 運転席ドリンクホルダー(1) (2)(3) ペットボトルホルダー

(3) (4) ペットボトルホルダー スライドドア タイプ別装備 (4) 000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/主な装備 5-14 飲み物には、ふたを閉めるなどしてこぼさないように注意してください。熱い飲み 物がこぼれると、やけどのおそれがあります。また、飲み物が次のような部品にか かると、火災や故障の原因になったり、SRSエアバッグシステムが正常に作動しな くなったりするおそれがあります。 ・ナビゲーション、またはオーディオやスイッチ類 ・フロア下の配線、電気部品やセレクトレバーなどの可動部 運転席／助手席ドリンクホルダーに、缶ジュースやカップ以外のものを置かないで ください。走行中に落ちてけがをしたり、運転のさまたげになったりするおそれが

携帯リモコンをドリンクホルダーや、ペットボトルホルダーに置いた場合、検知で きないことがあります。（キーレスプッシュスタートシステム装備車） 000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/主な装備 5-15 下図は代表例です。お車のタイプにより異なります。 64P0338 （1） ドアポケット（※） ･･･････････････････････････････････････････ 5-16 （2） ショッピングフック ･････････････････････････････････････････ 5-16 （3） アクセサリーソケット（荷室はタイプ別装備）･･･････････････････ 5-17 （4） フットレスト（タイプ別装備）･････････････････････････････････ 5-18 （5） アームレスト（ひじ掛け）（タイプ別装備）･･･････････････････････ 5-18 （6） センターコンソールトレー（タイプ別装備）･････････････････････ 5-19 （7） 可倒式アシストグリップ（タイプ別装備）･･･････････････････････ 5-20 （8） 助手席シートバックポケット（タイプ別装備）･･･････････････････ 5-20 （9） オーバーヘッドコンソール（タイプ別装備）(※）･･････････････････ 5-20 （10）オーバーヘッドシェルフ（タイプ別装備）（※）･･･････････････････ 5-21 （11）ラゲッジサイドポケット（タイプ別装備）（※）･･･････････････････ 5-22 ※携帯リモコンをこの場所に置いた場合、検知できないことがあります。（キーレスプッシュスタートシステム装備車）

手回り品や小物などの収納にご使用くだ 64P0273 買い物袋などをかけてご使用ください。 使用するときは、フック（1）の下部 を押しながら回転させます。 使用後は、反転させてフックを格納し

(1) フックにかけるものは、2kg 以下としてください。フックが破損するおそれがあります。 (1)

000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-17

エンジンスイッチが またはのときに、電気製品の電源として使用できます。使用できる電気製品の規定容量はインパネと荷室あわせて12V10A（120W）以下です。 使用するときは、ふた（1）を開けます。 64P027664P0277 ACC

(1) 使わないときは、ふたを閉めてくだ さい。ソケット内に異物が入ると、故障やショートの原因となります。 事故防止のため、スズキ純正用品以外 の電気製品を使用しないでください。 規定容量は、インパネと荷室あわせ て120Wまでとなります。規定容量を超える電気製品を使用すると、ヒューズが切れることがあります。 エンジン停止中に長時間使用する と、鉛バッテリーあがりの原因となります。また、エンジンがかかっていてもアイドリング状態で長時間使用すると、バッテリーがあがることがあります。 000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-18

左足のささえとして使用します。 64P50300 アームレスト（ひじ掛け） 手前に倒して使用します。 使用後は、持ち上げて収納します。 64P027964P0280

000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-19

センターコンソールトレー 手回り品や小物などの収納にご使用くだ

64P5007064P50400 シートベルトは、アームレストの下を 通してください。アームレストにベル トがかかっていると、シートベルトが 本来の効果を発揮できません。 70K40011 アームレストに腰をかけたり、荷物を 乗せたりしないでください。アームレ ストが破損するおそれがあります。 走行中にころがり落ちるようなものを 入れないでください。ブレーキペダル やアクセルペダルにものがはさまると 確実なペダル操作ができなくなり、事 故を起こすおそれがあります。

000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-20

可倒式アシストグリップ アシストグリップ（1）を手前に倒して使用します。80J1233 助手席シートバックポケット 雑誌や手荷物などの収納にご使用くださ 64P0281 オーバーヘッドコンソール 手回り品や小物などの収納にご使用くだ

開けるときは、レバー（1）を押します。64P50410 前後にコンソールがあります。 後ろ側のコンソールの場合、ふたの裏 側にカードホルダー（2）があります。64P50420

(1) (2) 000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-21

オーバーヘッドシェルフ 手回り品や小物などの収納にご使用くだ

64P50090 ふたを開けたまま走行しないでくだ さい。ブレーキや加速、衝突のとき などに、中のものが飛び出すおそれ

標準ルーフ仕様車は、コンソールに 入れるものを合計300g以下として ください。また、ハイルーフ仕様車 は、後ろ側のコンソールに入れるも のを500g以下としてください。走 行中の衝撃でふたが開いて、中のも のが飛び出すおそれがあります。ま た、コンソール破損の原因となりま

炎天下で駐車するときは、コンソー ル内にプラスチック素材のメガネや カードを放置しないでください。車 内が高温になるため、メガネやカー ドの変形やひび割れを起こすおそれ

ふたを無理に閉めないでください。中 のものやコンソールが破損するおそ

メガネを収納するときは、ケースな どに入れてください。レンズに傷が つくおそれがあります。 オーバーヘッドシェルフにぶら下 がったり、体重をかけたりしないで ください。中のものが落ちてけがの おそれがあります。また、シェルフ 破損の原因となります。 ブレーキや加速、衝突のときなどに、 中のものが飛び出すおそれがあるた め、次のことをお守りください。 ・堅いものや鋭利なものを収納しな

・本や雑誌などを重ねて収納しない ・缶ジュースなどの転がりやすいも

000-取扱説明書.book 21 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/主な装備 5-22

ラゲッジサイドポケット 手回り品などの収納にご使用ください。 ポケットは荷室両側にあります。 64P028364P0284 炎天下で駐車するときは、シェルフ 内にプラスチック素材のメガネや カードを放置しないでください。車 内が高温になるため、メガネやカー ドの変形やひび割れを起こすおそれ

シェルフに収納するものは、左右、中 央の各位置でそれぞれ500g 以下と してください。シェルフが破損する

000-取扱説明書.book 22 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/エアコン、ヒーター 5-23 下図は代表例です。お車のタイプにより異なります。 64P50440 中央吹出し口（4）は、ノブ（6）を上下に、またはルーバー（7）を左右に動かすと、 風の向きが調節できます。 サイド吹出し口（3）は、凹部（8）を押して開いたルーバー（9）を、上下または回 転させると風の向きが調節できます。また、サイド吹出し口は開閉ができます。64P50110(1) デフロスター (4) 中央吹出し口(2) サイドデミスター (5) 足元吹出し口(3) サイド吹出し口

(1) (5) (5) (3) (3) (2) (2) (4) (4) 中央吹出し口 サイド吹出し口 (6) (7) (9) (9)(8) 000-取扱説明書.book 23 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/エアコン、ヒーター 5-24 64P0339※リヤデフォッガースイッチについては、5-35ページをお読みください。エアコンやヒーターからの温風に長時間さらされると、低温やけどのおそれがあります。とくに、お子さま、お年寄り、皮膚の弱い方が乗車される場合や、同乗者が仮眠される場合には、足元の吹出し口からの温風に長時間さらされないように注意してください。運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるようにサイド吹出し口を調節すると、より早くくもりが取れます。(1) 吹出し口切替えダイヤル (4) ファン（風量）調節ダイヤル(2) 内外気切替えレバー (5) エアコンスイッチ(3) 温度調節ダイヤル

(3)(4)(1) (5) (Ɔ) (2) 000-取扱説明書.book 24 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/エアコン、ヒーター 5-25 各ダイヤル、スイッチ、レバーの使いかた ■ 吹出し口切替えダイヤル 使用目的にあわせて、吹き出し口切替えダイヤルを左右にまわして切り替えます。

上半身に送風したいとき 上半身、足元に送風したいとき

64P1022 64P1023 000-取扱説明書.book 25 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-26

■ 内外気切替えレバー 内外気切替えレバーを左に操作すると、 内気循環になります。右に操作すると、

窓ガラスのくもりを取りたいとき アドバイス

64P50490 このマークは、窓ガラスのくもりを 早く取るためのアドバイスです。 吹出し口切替えダイヤルを また は にして内外気切替えレバーを 外気導入にすると、内気循環にくら べて窓ガラスのくもりが早く取れま

運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう にサイド吹出し口を調節すると、より早くくもりが取れます。

外気をしゃ断しています。 トンネル内や渋滞時など

長時間、内気循環にするとガラスが くもりやすくなります。 エアコンシステムへの不快な臭いの 吸着・発生を抑えるために、長時間 駐車するときは「外気導入」にして おくことをおすすめします。 000-取扱説明書.book 26 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-27

温度調節ダイヤルを時計方向にまわすと、温度が高くなります。反時計方向にまわすと、温度が低くなります。吹出し口切替えダイヤルの位置が のときに、温度調節ダイヤルを中間の位置に操作すると、頭寒足熱暖房になります。 足元に温かい風が吹き出し、上半身に は比較的低い温度の風を吹き出します。 エアコンを作動させると、さらに温度 差のある効果的な頭寒足熱暖房ができ

■ ファン（風量）調節ダイヤル ファン（風量）調節ダイヤルをまわすと、風量が調節できます。 エンジンをかけ、ファン（風量）調節ダイヤルを停止の位置から時計方向にまわし、エアコンスイッチを押します。除湿された風が吹き出すとともに、スイッチ内の表示灯が点灯します。止めるときは、スイッチをもう一度押し 暖房しているときにエアコンスイッチを入れると、除湿された温風が吹き出して、ここち良い暖房になります。ダイヤル位置風量 停止 弱←→強長時間の停車や渋滞では、鉛バッテリー保護のため風量を弱くしてくださ

装置保護のため、エアコンの冷却器 を通る空気の温度が0℃近くまで下がると、エアコンが切れます。このため、外気温が0℃近くまで下がっているときに外気導入にすると、エアコンが作動しません。 エアコンスイッチを入れると、しば らくの間白い霧が吹き出すことがあります。これはしめった空気が急に冷やされて発生するもので、異常ではありません。

000-取扱説明書.book 27 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/エアコン、ヒーター 5-28 74P50370※リヤデフォッガースイッチについては、5-35ページをお読みください。(1) モード（吹出し口）切替えスイッチ (6) エアコンスイッチ(2) 内外気切替えスイッチ (7) 外気温表示スイッチ(3) オートスイッチ (8) デフロスタースイッチ(4) 温度調節スイッチ (9) OFFスイッチ(5) ファン（風量）調節スイッチ

(6) (9) (7)(8) 000-取扱説明書.book 28 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-29

オートエアコンの使いかた ■ 通常の使いかた（自動で使う

オートスイッチ（3）を押して温度調節スイッチ（4）で希望の温度を設定すると、各機能が自動制御されます。ただし、デフロスター位置へは自動で切り替わりません。→ 5-32ページ（オートスイッチ）エンジンをかけ、オートスイッチ（3）を押します。ディスプレイに次のように表示（代表例）されます。74P50380 冷房や除湿をしないときは、エア コンスイッチ（6）を押してエアコンを止めてください。エンジンへの負荷が軽減され、燃費の向上につながります。ただし、エアコンを止めると、室内温度を外気温度以下にはできません。 フロントガラス、運転席・助手席 ドアガラスがくもったときは、デフロスタースイッチを押すか、モード（吹出し口）切替えスイッチを押して「デフロスター／足元」位置へ切り替えてください。→ 5-31ページ（モード切替えスイッチ）→ 5-34ページ（デフロスタースイッチ）温度調節スイッチ（4）を操作して希望温度を設定します。設定温度はLO、18 ℃〜 32 ℃、HIの間で、0.5℃間隔で設定できます。 25 ℃を基準に希望の温度を設定

してください。ただし、外気温によっては、希望の設定温度にならないことがあります。作動を停止するときは、OFFスイッチ（9）を押します。(10)風量 (13)設定温度(11)AUTO表示 (14)吹出し口(12)A/C表示

000-取扱説明書.book 29 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-30

AUTO 作動中でも、操作したスイッチ の機能が優先され、操作したスイッチ 以外は自動制御されます。 すべての作動を AUTO にもどすとき は、オートスイッチ（3）を押します。 止めるときは、OFFスイッチ（9）を押

AUTO作動中に、ファン（風量）調節 スイッチ（5）、モード（吹出し口）切 替えスイッチ（1）のいずれかを操作 すると、操作したスイッチの機能が優 先されてAUTO表示が消えます。ただ し、操作したスイッチ以外は自動制御

AUTO作動中にデフロスタースイッチ （8）を押すと、AUTO表示が消えて風 量が増加し、外気導入となってエアコ ンが作動します。ただし外気温が低い と、エアコンが作動しないこともあり

外気温が低くエンジンが冷えている ときや、外気温が高いときは、冷風 や熱風が吹き出すのを防ぐため、し ばらくの間、風が少量しか吹き出さ

エンジンスイッチが のときに、 ディスプレイの AUTO 表示が点滅し たときは、システムの異常が考えら れます。スズキサービス工場で点検

000-取扱説明書.book 30 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/エアコン、ヒーター 5-31

■ モード（吹出し口）切替えスイッチ モード（吹出し口）切替えスイッチを押すごとに吹出し口が切り替わり、ディスプレイ の表示も切り替わります。

上半身に送風したいとき 上半身、足元に送風したいとき

64P1022 64P1023 運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう にサイド吹出し口を調節すると、より早くくもりが取れます。 000-取扱説明書.book 31 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-32

■ 内外気切替えスイッチ 内外気切替えスイッチを押すごとに、内気循環と外気導入が交互に切り替わります。内気循環のときに、スイッチ内の表示灯が点灯します。 オートスイッチを押すと、ディスプレイに AUTOA/C が表示され、次の機能が自動制御されます。

内気循環／外気導入の切替え 手動で内気循環を選択しているときは、オートスイッチを押しても内気循環はそのままで自動制御されません。内気循環／外気導入の切替えを自動制御にもどすには、次のようにします。内外気切替えスイッチ（2）、またはデフロスタースイッチ（8）を押して外気導入に切り替えます。オートスイッチを押します。AUTO 作動中、吹出し口切替え表示がのときに、頭寒足熱暖房になります。 足元に温かい風が吹き出し、上半身に は比較的低い温度の風が吹き出しま

エアコンを作動させると、さらに温度 差のある効果的な頭寒足熱暖房ができ

温度調節スイッチを操作すると、LO、18 ℃〜 32℃、HI の間で設定温度を変更できます。設定温度はディスプレイに表示されます。 温度を高くするときは▲、低くすると 連続調節するときは、長押しします。 表示 状態（外気導入）外気を導入しています。 いください。（内気循環）外気をしゃ断していま

ど外気が汚れているときや、早く冷暖房したいときにお使いくださ

長時間、内気循環にするとガラスが くもりやすくなります。 外気と内気の温度差により、外気導 入、内気循環のどちらかに固定される場合があります。必要に応じて、内外気切替えスイッチを押して切り替えてください。 スイッチ内の表示灯はファンやエア コンの作動の有無に関係なく、内気循環のときに点灯します。 エアコンシステムへの不快な臭いの 吸着・発生を抑えるために、長時間駐車するときは「外気導入」にしておくことをおすすめします。

000-取扱説明書.book 32 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-33

18 ℃のときにスイッチの▼を押すと、 ディスプレイにLOが表示され、最大冷房になります。また、32℃のときにスイッチの▲を押すと、ディスプレイにHIが表示され、最大暖房になりま

■ ファン（風量）調節スイッチ ファン（風量）調節スイッチを押すと、風量が調節できます。風量はディスプレイに表示されます。 風量を大きくするときは▲、風量を小 さくするときは▼を押します。 連続調節するときは、長押しします。 ファンを停止するときは、OFF スイッ チ（9）を押します。 ファン作動中に使用できます。 エアコンスイッチを押すごとに、エア コン（冷房・除湿機能）の作動と停止が交互に切り替わり、ディスプレイの表示も切り替わります。暖房しているときにエアコンスイッチを入れると、除湿された温風が吹き出して、ここち良い暖房になります。 ■ 外気温表示スイッチ 外気温表示スイッチを押すと、ディスプレイに約 5 秒間、外気温度が表示されま 表示中にもう一度押すと、表示が消えま

外気温が氷点下近くになると、フリー ズマーク（雪の結晶マーク）が点灯します。路面が凍結しているおそれがありますので、とくに慎重に運転してく

• 6-17ページ（雪道を走行するとき）64P0296LOまたはHIが表示されているときは、急に風量が最大となったり、急に吹出し温度が変化したりする場合がありますが、異常ではありません。

装置保護のため、エアコンの冷却器 を通る空気の温度が0℃近くまで下がると、エアコンが切れます。このため、外気温度が0℃近くまで下がっているとき外気導入にすると、エアコンが作動しません。 エアコンスイッチを入れると、しば らくの間白い霧が吹き出すことがあります。これはしめった空気が急に冷やされて発生するもので、異常ではありません。(15)フリーズマーク (15)

000-取扱説明書.book 33 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-34

■ デフロスタースイッチ デフロスタースイッチを押すと、自動的 にエアコンが作動し、吹出し口が切り替 わります。同時にスイッチ内の表示灯が 点灯し、ディスプレイの表示も切り替わ

もう一度押すと、デフロスタースイッチ を押す前の制御にもどります。（オート 制御の場合、吹出し口や内外気、風量の 状態が変わることがあります） 内気循環になっているときは、外気導

風量が自動的に増加します。ファン （風量）調節スイッチを操作して、好 みの風量にも調節できます。 エアコンが必要ないときは、エアコン スイッチを押して停止してください。 ■ OFFスイッチ OFF スイッチを押すと、ファンが停止し てエアコンも止まります。 フリーズマークの点灯は目安です。気 象状況によっては、フリーズマークが 点灯しなくても路面が凍結している場 合があります。注意して走行してくだ

外気温はセンサー取り付け部の温度 を表示していますので、実際の外気 温と異なる場合があります。 次の場合は、正しい外気温が表示さ れなかったり、温度表示の更新が遅 くなったりすることがありますが、

・停車時または低速走行時 ・外気温が急激に変化したとき（車 庫、トンネルの出入口付近など） フリーズマークは、外気温を表示し ていないときにも点灯します。

64P50490 内気循環に切り替えると、くもりが

設定温度を低くすると、窓ガラスの 外側に露がつくことがあります。 設定温度を高くすると、早くくもり

外気温が低いときは、エアコンが作 動しないこともあります。 スイッチ内の表示灯は吹出し口がデ フロスター位置にあると、ファンや エアコンを停止させた状態でも点灯

運転席や助手席のドアガラスがく もったときは、ドアガラスに風が直接 当たるようにサイド吹出し口を調節 すると、より早くくもりが取れます。 000-取扱説明書.book 34 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-35

エンジン回転中に使用でき、バックドアガラスの内側のくもりを取ります。ドアミラーヒーター装備車では、同時にドアミラーも暖められ、ミラーについたくもりを取ります。→ 3-43ページ（ドアミラーヒータースイッチ） スイッチを押すとバック

暖められて、スイッチ内の表示灯（1）が点灯します。もう一度押すとスイッチが切れます。 約 15 分連続で使用すると、自動的に 使用中にエンジンスイッチを ま

たは （OFF）にすると、エンジンを再始動しても自動的にスイッチは入りません。64P5050064P50510

リヤデフォッガースイッチ ACC LOCK マニュアルエアコン装備車 ʓɬʩʳ˂ʜ˂ʉ˂󰪠ᚽ϶᡾ʓɬʩʳ˂ʜ˂ʉ˂

(1) (1) 鉛バッテリー保護のため、くもりが 取れたらすみやかにスイッチを切ってください。また、雪を溶かしたり、雨水を乾燥させたりする目的で使用しないでください。 バックドアガラスの室内側をふくと きは、熱線や端子を傷つけないように、水を含ませたやわらかい布で熱線に沿ってふいてください。エンジン停止中はスイッチが入りませ

(1) 000-取扱説明書.book 35 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-36

リヤヒーターの吹出し口 エンジン冷却水が暖まっているときにリヤヒーターを作動させると、後席足元の吹出し口（1）から温風が吹き出てきます。64P50520 エンジンスイッチが のときに使用できます。 スイッチを押すと、リヤヒーターが作 動し、スイッチ内の表示灯（1）が点灯します。もう一度押すとスイッチが切れます。64P50530 上図のインパネは代表例です。お車の タイプにより異なります。エンジン冷却水が冷えているときは、温風が吹き出てきません。 リヤヒーターの使いかた

(1) エンジン停止中に長時間使用しないでください。鉛バッテリーあがりの原因となります。

(1) 000-取扱説明書.book 36 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-37

オートエアコンは、日射センサー（1）、室温センサー（2）、外気温センサーなどによって周囲の状況を感知し、自動制御しています。64P030064P50240 エアコンガスを充填するときは エアコンガスは、必ず冷媒 HFC134a（R134a）を使用してください。 エアコンガスを充填するときは、スズ キ販売店またはスズキ代理店にご相談ください。 地球環境を守るため、エアコンガスを 大気中に放出しないでください。エアコンの修理や廃車時の処理は、スズキ販売店またはスズキ代理店にご相談く

冷房性能が低下してきたと感じた場合 は、スズキサービス工場で点検を受けてください。 長期間使用しないときは 月に 1 回程度はエアコンを作動させ、エアコン装置の各部にエアコンガスを循環させてください。エアコンガスには各部の潤滑に必要なオイルが含まれていますので油ぎれを防ぐことにより性能を維持

炎天下に駐車したときは 長時間、炎天下に駐車すると、室内が高温になります。ドアや窓を開けて室内を換気しながら、冷房をしてください。日射センサーの上や周囲にものを置いたり、ガラスクリーナーなどを吹きかけたままにしたりしないでください。また、室温センサーにシールなどを貼って、ふさがないでください。センサー感度が低下し、正常に自動制御されなくなります。 エアコンの上手な使いかた

(1) (2) 000-取扱説明書.book 37 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/エアコン、ヒーター 5-38

エアコンを快適に使用するために、エアフィルターを取り付けています。エアフィルターは定期的に清掃、交換してく

■ エアフィルターの取り外し グローブボックスの側面を矢印の方向に押し込み、取り外します。64P0302ホルダー（1）を外し、エアフィルター（2）を取り出します。64P50250

寒冷地、粉じんの多い地域5,000kmごと、または 6か月ごと

10,000kmごと、または12か月ごと

エアフィルターを清掃または交換の 際は、車内部品を破損するおそれがありますので、スズキ販売店またはスズキ代理店での清掃／交換（有料）をおすすめします。 新しいエアフィルターはスズキ販売 店またはスズキ代理店でご購入くだ

(2) (2) (1) 000-取扱説明書.book 38 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-39

■ エアフィルターの取り付け エアフィルターは、取り付け方向マーク（1）の矢印を上向きにして挿入します。ホルダー右側のつめ（2）をケース側にひっかけてから取り付けます。64P50260 ラジオを聞くときは、ピラーアンテナをいっぱいまで伸ばします。64P0077

(2) (1) アンテナで受信できるラジオやワン セグテレビ（タイプ別装備）の電波は使用環境により変わるため、ビルの谷間などでは良好な受信状態を保てないことがあります。 スマートフォン連携ナビゲーション 装備車のアンテナは、ワンセグテレビに対応した専用アンテナです。自動洗車機にかけるときや屋根の低い車庫に入るときなどは、アンテナを収納してください。アンテナが破損したり、曲がって収納できなくなったりし

000-取扱説明書.book 39 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-40

車両後部の運転席側にあります。 アンテナの位置は 3 段階（①、②、③）に調節できます。 調節は手でアンテナを動かして行ない

ラジオやワンセグテレビを視聴すると きは、アンテナを②の位置に固定してください。アンテナが①または③の位置に倒れていると、ラジオやワンセグテレビの受信が正常にできないことがあります。50M0162

取り外すときはアンテナ（1）を反時 再び取り付けるときは手でアンテナを ベース部（2）にねじ込み、しっかりと取り付けてください。50M0160車庫の天井などにアンテナが当たるときは、手でアンテナを①または③の位置に倒してください。

次のようなときには、アンテナを取り外してください。アンテナを損傷するおそれがあります。 自動洗車機にかけるとき ボディカバーをかけるとき 降雪時に長時間駐車するとき (2) (1)

000-取扱説明書.book 40 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-41

安全運転のさまたげにならな い音量でお聞きください 音楽などを聞いているときに、車内ま たは車の近くで携帯電話を使用すると、スピーカーからノイズ（雑音）が聞こえることがあります。これは故障ではありません。 ナビゲーションまたはオーディオが不 法電波の影響を受けると、正常に作動しないことがあります。 ナビゲーションまたはオーディオの機 能については、次の参照先または別冊のオーディオマニュアルをお読みくだ

• 5-42ページ（AM／FMラジオ）→ 5-44ページ（CDプレーヤー）走行中はナビゲーション、またはオーディオを操作しないでください。操作に気を取られて、思わぬ事故を起こすおそれがあります。エンジンを停止したまま長時間ナビゲーション、またはオーディオを使うと、鉛バッテリーあがりの原因となり

オーディオ機能について 000-取扱説明書.book 41 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-42

エンジンスイッチが またはのときに、電源／音量ノブ（2）を押し 64P0079 もう一度押すと、電源が切れます。

電源／音量ノブ（2）をまわします。64P0080 時計方向にまわすと、音量が大きくな ります。反時計方向にまわすと、小さくなります。(1) ディスプレイ (2) 電源／音量ノブ (3) 表示切替えボタン(4) ダウンボタン (5) アップボタン (6) AM／FM切替えボタン(7) 選局／メモリーボタン AM／FMラジオ

車外の音が聞こえる音量で使用して 電源を切るときは、音量を小さくし てください。電源を入れたときに突然大きな音が出ると、聴力障害などの原因となります。

000-取扱説明書.book 42 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-43

表示切替えボタン（3）を押します。 周波数は約 5 秒間表示され、そのあと 時計表示にもどります。 周波数を表示しているときに早く時計 表示に切り替えたい場合は、表示切替えボタン（3）をもう一度押します。

■AM／FMを選ぶ ラジオを聞いているときにAM／FM切替えボタン（6）を押します。 押すたびに、AM／FMが交互に切り替

ラジオを聞いているときに、AM／FM切替えボタン（6）を長押しします。 交通情報放送局（AM1620kHz）を受 もう一度押すと、もとの放送局にもど

アップ／ダウンボタンを、ディスプレイに表示されている周波数が変わりだすまで長押しします。 周波数の高い方へ選局するときは、 アップボタン（5）を長押しします。 周波数の低い方へ選局するときは、ダ ウンボタン（4）を長押しします。 放送局のあるところで、自動的に選局 受信電波が弱いところでは、自動選局 ができないことがあります。 自動選局を取り消したいときは、選局 ボタンをもう一度押してください。 アップ／ダウンボタンを短押しして、希望の周波数にあわせます。 周波数の高い方へ選局するときは、 アップボタン（5）を押します。 周波数の低い方へ選局するときは、ダ ウンボタン（4）を押します。 ボタンを押すごとに FM は 0.1MHz、 AMは9kHzずつ変化し、ディスプレイに周波数が表示されます。 よく聞く放送局をあらかじめ記憶させておくことにより、選局／メモリーボタン（7）でその放送局を選択することがで

選局／メモリーボタンを押すたびに 1CH→2CH→3CH→4CH→5CH→6CH→1CHとチャンネルが変わり

AM／FM各6局まで放送局を記憶させ ■ 放送局を記憶させる AM／FM切替えボタン（6）を押して、希望するバンド（AM／FM）に切り替えます。選局／メモリーボタンで記憶させるチャンネルを選択します。記憶させたい放送局を選局します。ブザーが“ピッ”と鳴るまで、選局／メモリーボタンを長押しします。

000-取扱説明書.book 43 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-44

記憶させてあるバンドに切替え、選局／メモリーボタン（7）を押します。ディスプレイに呼び出された放送局の周波数が表示されます。 ディスプレイが時計表示のときに、あわせることができます。 表示切替えボタン（3）を押しながら、ダウンボタン（4）を押します。 ダウンボタンを長押しすると、“ 時 ” が

表示切替えボタン（3）を押しながら、アップボタン（5）を押します。 アップボタンを長押しすると、“ 分 ” が ■ 時報あわせのしかた 表示切替えボタン（3）を押しながら、AM／FM切替えボタン（6）を押します。 分が00〜29のときは分を00にもどし

 例：10：20→10：00 分が 31 〜 59 のときは、時を進め、分 を00にします。 例：11：48→12：00 CDの演奏について 車内が極度に冷えた状態で、ヒーター を入れてすぐに本機を使用すると、CD や本機内部の光学部品がくもって正常に再生できない場合があります。CD がくもっているときは、やわらかい布でふいてください。光学部品がくもったときは、電源を入れた状態で 1時間ほど放置すると自然にくもりがとれ、正常な状態にもどります。 悪路などで車体が激しく振動すると、 CDが音飛びを起こすことがあります。 記憶されるチャンネルは、直前に選局 ／メモリーボタンで選択したチャンネルになります。記憶させるチャンネルを選んだあとの選局は、アップボタン（5）またはダウンボタン（4）で行なってください。 鉛バッテリーを外すと記憶が消去さ れます。設定をやり直してください。鉛バッテリーを外すと記憶が消去されます。時計あわせをやり直してくださ

000-取扱説明書.book 44 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-45

CDについて 下記マークのついた CD をご使用ください。ハート形や八角形など、特殊形状のCDは使用しないでください。72M00518 CD-R/CD-RW は、音楽用 CD-R/CD- RW だけを使用してください。また、録音状態によっては再生できない場合があります。 各種コピーコントロールCDは、CD規 格に合致しない特殊ディスクであり、再生できない場合があります。CD の発売元にお問い合わせください。 新しいディスクは、ディスクの周囲に 「バリ」が残っていることがあります。このようなディスクを使用すると、再生できなかったり音飛びの原因となったりします。ディスクにバリがあるときは、ボールペンなどでバリを取り除いてからお使いください。80J1168 ■ CDは次のような場所には保管

湿気やほこりの多い場所 暖房の熱が直接当たる場所

汚れたときは、内側から外側へ向かってやわらかい布でよくふいてください。(1) バリ (2) ボールペン (2) (1) CD-R/CD-RW は、通常の音楽 CD に比べて高温多湿の環境に弱く、車内に長時間放置すると再生できない場合があります。 記録面に、傷、指紋、ほこり、汚れ などをつけないでください。 レーベル面（印刷面）や記録面に シール、シート、テープなどを貼らないでください。 テープやレンタルCDのラベルなどの 糊がはみ出したり、はがしたあとがあったりするCDは使用しないでください。そのままCDプレーヤーに入れると、CDが取り出せなくなったり、故障の原因となったりします。 8cmシングルCDは再生できません。 アダプターを付けた状態でも本機に挿入しないでください。レコードクリーナー液やアルコールなどでふかないでください。 000-取扱説明書.book 45 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-46

※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。64P0081 エンジンスイッチが またはのときに、電源ボタン（1）を押します。64P0082 電源を入れると、前回の操作終了時の モードがディスプレイに表示されま

もう一度押すと、電源が切れます。 (1) 電源ボタン (2) 音量調節ボタン (3) アップボタン(4) ダウンボタン (2) (1) (3) (4) ACC

(1) エンジンスイッチが またはのときは、オーディオの電源が切れていても時計は表示されます。 ACC

000-取扱説明書.book 46 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-47

音量調節ボタン（2）を押します。64P0083 上側のボタンを押すと大きくなり、下 側のボタンを押すと小さくなります。 長押しすると、連続で調節できます。

初回電源投入時、時計は “12：00” が点滅表示します。時計表示が点滅するまで、電源ボタン（1）を長押しします。次の操作をして、時計をあわせます。 時をあわせるときは、アップボタ ン（3）を押します。押すごとに時が進み、12まで進むと1にもど

分をあわせるときは、ダウンボタ ン（4）を押します。押すごとに分が進み、59まで進むと00にもどります。 ボタンを長押しすると、早送りさ

64P0122アップ／ダウンボタン以外のいずれかのボタンを押すと、時計あわせを終了します。 車外の音が聞こえる音量で使用して 電源を切るときは、音量を小さくし てください。電源を入れたときに突然大きな音が出ると、聴力障害などの原因となります。音量は0〜40の範囲で調節できます。 (2)

000-取扱説明書.book 47 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-48

※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。 64P008464P0085 (1) モードボタン (2) アップボタン (3) ダウンボタン (4) CH ボタン (5) バンド表示 (6) 周波数 (7) プリセットチャンネル番号 (3)(1) (2)(4) (5) (6) (7)

000-取扱説明書.book 48 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-49

モードボタン（1）を押します。64P0086 押すたびに、ディスプレイの表示が次 のように切り替わります。 ■ 自動選局する（シーク選局） アップ／ダウンボタンを約 1 秒間長押し 64P0123 放送局のあるところで、自動的に選局 受信電波が弱いところでは、自動選局 ができないことがあります。 自動選局を取り消したいときは、いず れかのボタンをもう一度押してくださ

アップ／ダウンボタンを短押しします。 受信している周波数がディスプレイに ■ 放送局をメモリーする （プリセットメモリー） メモリーしたい放送局を選びます。モードボタン（1）を約 2 秒間長押しします。 ディスプレイのプリセットチャン ネル番号が点滅します。64P0305CH ボタン（4）を短押しして、登録したいチャンネル番号を選択しま

プリセットメモリーできるのは、 AM、FM各6局、計12局です。64P0125メモリーしたいチャンネル番号が点滅しているときにモードボタン（1）を押すと、放送局がメモリーされます。※ 印のモードは、CD が入っていない、または外部機器が接続されていないときは表示されません。(2) アップボタン (3) ダウンボタン (1) ÆÍÁÍ ÃÄᴥƆᴦ ÁÕØᴥƆᴦ (3) (2) (7) プリセットチャンネル番号

000-取扱説明書.book 49 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-50

自動受信した放送局を、自動的にプリセットメモリーします。CH ボタン（4）を約 2 秒間長押ししま 64P0125 ビープ音が鳴り、オートストアが開始

オートストアをした場合、受信感度の 良い 6 局が、周波数の低い順序にプリセットメモリーにメモリーされます。 ■ メモリーした放送局を聞く CHボタン（4）を押します。 押すごとにチャンネル番号が P1…P6、P1… の順に切り替わりま

(4) 000-取扱説明書.book 50 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-51 CDを聴く ※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。 64P008864P0126 (1) CD 挿入口 (2) CD イジェクトボタン (3) モードボタン (4) アップボタン (5) ダウンボタン (6) ディスクインジケーター (7) トラック番号 (8) CD モード表示 (9) 演奏時間 (5)(3) (4)(1) (2) (8) (9) (7)(6)

000-取扱説明書.book 51 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-52

ディスク・イン・プレイ機能とは 本機の電源が入っていない状態でも、エンジンスイッチが または であれば、CD を入れると自動的に電源が入って演奏が始まります。CD 挿入口（1）に CD を図のようにして入れます。72M00530 CDを入れると、自動的に演奏が始まり

82KC012 ■ ディスクを取り出す 本機の電源が入っていない状態でも、エンジンスイッチがまたは ときは、イジェクトボタンを押すと、CDを取り出せます。CDイジェクトボタン（2）を押します。64P0127 CDがイジェクトされますので、取り出 してください。CD 挿入口に手、指、異物を入れないでください。けがをしたり、火災や感電の原因となったりするおそれがあり

(1) 印刷面を上にして入れる CD-R、CD-RW、各種コピーコント ロールCDは、再生できない場合があ

下記マークのないCDやCD-ROMは、 CD-TEXT のタイトル表示はできませ

イジェクト中に無理にCD を押し込むと、ディスク表面に傷がつくおそれがあります。 ACC

(2) 000-取扱説明書.book 52 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-53

エンジンスイッチが またはのときに、モードボタン（3）を押します。64P0128 押すたびに、ディスプレイの表示が次 のように切り替わります。 CDモードになると、自動的に演奏が始

次の曲を聴くときは、アップボタンを押 前の曲を聴くときは、ダウンボタンを 2回押します。64P0129 アップボタンを 1 回押すと、次の曲が 演奏されます。さらに押すと、押した回数だけ先の曲が演奏されます。 ダウンボタンを 1 回押すと、演奏中の 曲が最初から演奏されます。さらに押すと、押した回数だけ前の曲が演奏さ

■ 早送り、早戻しする 早送りするときは、アップボタンを押し続けます。早戻しするときは、ダウンボタンを押し続けます。64P0129※印のモードは、外部機器が接続されていないときは表示されません。(4) アップボタン（次の曲）(5) ダウンボタン（前の曲） ACC

(3) ÆÍÁÍ ÃÄ ÁÕØᴥƆᴦ (5) (4) 曲の頭部分が演奏されているときにダウンボタンを 2 回押すと、2 曲前の曲へもどることがあります。(4) アップボタン（早送り）(5) ダウンボタン（早戻し） (5) (4) 000-取扱説明書.book 53 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-54 AUX端子を使用する ※イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。 64P013064P0131 (1) AUX 端子 (2) モードボタン (3) AUX モード表示 (1)(2) (3)

000-取扱説明書.book 54 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-55

■ 外部機器の音声を聞く AUX 端子（1）に外部機器（市販品）を接続します。 市販のステレオミニプラグ（端子 部の直径 3.5mm、抵抗なし）を使用してください。モードボタン（2）を押します。64P0132 押すたびに、ディスプレイの表示が次 のように切り替わります。 AUXモードにすると、接続した外部機 器の音声を車のスピーカーで聞くことができます。 AUXモード中の再生、停止、選曲など は、接続した外部機器で行なってくだ

• 5-47ページ（音量を調節する） 外部機器を接続していないと、モー ドボタン（2）を押しても AUX モードに切り替わりません。 AUX モード中に外部機器を取り外す と、本機の電源が切れます。 ※ 印のモードは、CDが入っていない ときは表示されません。

(2) ÆÍÁÍ ÃÄᴥƆᴦ ÁÕØ 000-取扱説明書.book 55 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-56

次のような症状は、故障ではなく、次のような原因による場合があります。修理を依頼 される前に、もう一度次のことをお調べください。

配線が不完全 スズキ販売店またはスズキ代理

受信電波が弱い 手動選局で選局してください

CDが汚れている CDをやわらかい布でふいてくだ

CDに傷やソリがある 傷やソリのないCDと交換してく

湿気の多いところに駐車 すると、内部のレンズに

電源を入れた状態にして、約 1 時間乾燥させてください CDが入らない 本機の中に CD などが入っ

イジェクトボタンを押して取り 出してからCDを入れてください 000-取扱説明書.book 56 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-57

本機は、システム保護のため、各種の自己診断機能を備えています。次のようなエラー が表示されたときは、それぞれの対処方法にしたがってください。 ※上記の対処方法にしたがってもエラーが解消されない場合は、本機の電源を切り、ス ズキ販売店またはスズキ代理店にご相談ください。 エラー表示 原因 対処方法

CDが汚れているか、傷やソ リがあります。または、機 器側の異常が考えられま

汚れをやわらかい布でふき取っ てください。傷やソリがあると きは、傷やソリのないCDと交換 してください。交換してもエ ラーが表示される場合は、スズ キ販売店またはスズキ代理店に

音声が録音されていない CD を入れています。また は、機器側の異常が考えら

音声が録音されているCDと交換 してください。交換してもエ ラーが表示される場合は、スズ キ販売店またはスズキ代理店に

データが保存されている CD-ROM を入れていま

000-取扱説明書.book 57 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-58

エンジンスイッチが またはのときに、手元でスマートフォン連携ナビゲーションの操作ができます。 スマートフォン連携ナビゲーションに よる操作については、別冊のオーディオマニュアルをお読みください。72M20506

大きくするときは＋側を押します 小さくするときは−側を押します 連続調節するときは、＋または−側を ミュート／ハンズフリー

お使いの機器によって、次の表のように操作ができます。※USB/microSDカード/Bluetooth/AUXなどを使用 ■ ハンズフリースイッチ ハンズフリー機能については、別冊のオーディオマニュアルをご覧ください。 モードスイッチを短押しするたびに、モード（ラジオやオーディオなど）が切り替わります。また、長押しすることでナビゲーション画面とオーディオ画面を切り替えることができます。 ナビゲーション本体の電源が切れてい るときにスイッチを押すと、電源が入 (1) 音量調節スイッチ(2) ミュート／ハンズフリースイッチ(3) モードスイッチ(4) 選局（選曲）スイッチスマートフォン連携ナビゲーション以外のオーディオ、またはナビゲーションを装着した場合、ステアリングオーディオスイッチの機能は、実際の機能と異なる場合があります。

(1) (2) (4) (3) 使用モード スイッチ操作ラジオ 消音／消音解除音楽再生（※） 音楽の消音／消音解除

000-取扱説明書.book 58 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-59

次の表のようにスマートフォン連携ナビゲーションの操作ができます。※ プリセットメモリー（放送局のメモリー）については、別冊のオーディオマニュアルをお読みください。エンジンスイッチが のときに、セレクトレバーを に入れると、バックアイカメラ（1）の映像がスマートフォン連携ナビゲーションの画面に映し出されます。また、次の機能で駐車などの後退操作を補助します。 自動俯瞰(ふかん)機能

• 5-66ページ（自動俯瞰（ふかん）機能） 後退時左右確認サポート機能
• 5-68ページ（後退時左右確認サポート機能）画面上に表示されるガイド線は目安であり、実際の距離間隔・車幅間隔とは異なる場合があります。 ガイド線の設定は変更することができ

• 5-71ページ（設定の変更）64P50270

プリセットチャンネルのアップ/ダウン （SEEK）microSD USB/iPod/Bluetoothトラック（チャプター）のアップ/ダウン

AUX ―受信電波が弱いところでは、自動選局ができないことがあります。自動選局を取り消したいときは、選局スイッチをもう一度押してください。

(1) 000-取扱説明書.book 59 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-60

■ 画面のエラー表示について バックアイカメラのシステムに異常がある場合は、画面に次のように表示されま

• 5-73ページ（こんな症状がでたら）72M30551 バックアイカメラは運転者の注意義 務を軽減するものではありません。 画面に映し出す範囲や後退時左右確 認サポート機能には、お車の状態や使用環境により限界があります。後方および周囲の安全を直接目視やミラーで確認してください。画面だけを見て後退すると、思わぬ事故につながるおそれがあります。 カメラは精密機械ですので、強い衝 撃をあたえたり、分解や改造をしたりしないでください。また、カメラに付着して固まった泥や凍り付いた雪などをお湯をかけたり、棒などでついたりして落とさないでください。破損して火災や故障の原因となりま

エンジン停止中に、長時間使用しな いでください。鉛バッテリーあがりの原因となります。 バックアイカメラのレンズは特殊な ため、洗車ブラシは使用しないでください。レンズを破損するおそれがあります。→ 6-2ページ（外装のお手入れ）(2) カメラシステムエラーマーク 車両周辺の安全を直接確認車両周辺の安全を直接確認してく ださい (2) 000-取扱説明書.book 60 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-61

バックアイカメラの使いかた エンジンスイッチを にします。→ 4-9ページ（エンジンのかけかた）セレクトレバーを に入れます。 自動的に車両後方の映像が画面に セレクトレバーを 以外にする と、もとの表示画面にもどります。→ 4-17ページ（セレクトレバーの操作）64P50320 VIEWスイッチ（1）でワイドビュー ／ノーマルビュー、通常画像／俯瞰画像の切替えができます。→ 5-63ページ（画像の切替え）64P50280 画面に映る範囲・見えかた 車両の後方が、バンパー後端から映り

カメラより上の部分は映し出されませ ん。標識などの背が高く上部が張り出している障害物は、画面上では上部まで確認できません。また、俯瞰画像も同様です。 画面を通してみる距離と、実際の距離 画面に映し出される範囲に、駐車車両 などの障害物があると、実際の距離と異なって画面に表示されることがあり

バックアイカメラの映像は、ルームミ ラーやドアミラーで見る場合と同じように、左右が反転して映し出されます。

(1) バックアイカメラの映像は、どの画 面表示よりも優先して映し出されます。ただし、セレクトレバーの位置が 以外では映し出されません。 スマートフォン連携ナビゲーション の画面が非表示、音声出力停止状態でも、バックアイカメラは作動します。

000-取扱説明書.book 61 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-62

72M3054964P50430視野範囲イメージ(1) 通常画像(2) 俯瞰画像視野範囲イメージ(3) 通常画像（ワイドビュー）(4) 通常画像（ノーマルビュー）(5) 俯瞰画像(6) 実際の車幅 (1) (2) (4) (5) (6) (6) (3) 次のような状況では、バックアイカメラ自体の角度が変わるため、ガイド線にも誤差が発生します。画面だけを見て後退すると、思わぬ事故につながるおそれがあります。後方および周囲の安全を直接目視やミラーで確認してく

タイヤチェーンや応急用スペアタイ ヤ（タイプ別装備）を装着したとき 指定サイズ以外のタイヤ、ホイール サスペンションを改造（車高の変更 など）したときバックアイカメラの映像は、実際の色味とは多少異なることがあります。また、暗いところや夜間では、映りや色味が悪くなることがあります。 000-取扱説明書.book 62 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-63

スマートフォン連携ナビゲーションの画面に映し出される画像には、次の種類がありま

・ワイドビュー（工場出荷時）・ノーマルビュー 車両の後方画像が映し出された状態で VIEW スイッチ（1）を押すごとに、画像が切り替わります。64P50280・VIEWスイッチの長押し（2）で、ワイドビューとノーマルビューが切り替わります。・VIEWスイッチの短押し（3）で、通常画像と俯瞰画像が切り替わります。72M30534 (1) …S…mF … S … mF

…S…mF˜›‡¢ (2) (3) (3) 通常画像（ワイドビュー） 通常画像（ノーマルビュー）

000-取扱説明書.book 63 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-64

画面には、車両後方の映像とともに次のようにガイド線などが表示されます。72M30503 ガイド線は路面に対して表示されているため、自車の周囲にある駐車車両などの障害 物との距離を判断することはできません。また、俯瞰画像は平らな路面を基準に画像処理して表示しているため、路面より高い位置にある障害物（他車のバンパーなど）の位置を判断することはできません。 ガイド線には、舵角連動ガイド線および固定ガイド線があります。工場出荷時は、舵 角連動ガイド線が表示される設定になっています。お好みに応じて固定ガイド線に切り替えてください。→ 5-71ページ（設定の変更） ガイド線および表示アイコンは、次表のとおりです。 ※1舵角連動ガイド線（工場出荷時）のとき※2固定ガイド線のとき各ガイド線の名称 表示色 表示内容 （1） （※1）

ハンドル操作と連動して、後退時の進路を目安として示します。車幅目安線 （※2） ピンク 車幅（ドアミラーの張り出し分を含む）の少し外側の位置を目安として示します。 （2）

濃い青 車両の中央位置の目安を示します。 （3） 距離目安線水色 バンパー後端の中央部から約2m後方の位置を目安として示します。 （4） 黄 バンパー後端の中央部から約1m後方の位置を目安として示します。 （5） 赤 バンパー後端の中央部から約0.5m後方の位置を目安として示します。 （6） 最大舵角目安線（※2）青 ハンドルをいっぱいまでまわしたときの進路方向（最大舵角）を目安として示します。各表示名称 表示内容（7） 駐車アイコン後退時に車両が車両区画の縦線と平行になると自動的に表示さ （8） Pマークバンパー後端から駐車位置までの距離が約1〜2mになると点滅します。そのあと、さらに後退すると画面が自動で俯瞰画像に切り替わるとともに点灯します。 …S…mF… S … mF ˜› ‡¢˜› ‡¢…S…mF˜›‡¢ …S…mF… S … mF ˜› ‡¢˜› ‡¢…S…mF˜›‡¢ (5) (1) (6) (6) (1) (3) (4) (5) (1) (1) (7) (9)(9) (4) (3) (3)(3) (8) (7) (9)(9) (8) (2)

000-取扱説明書.book 64 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-65

画面上に表示される距離目安線は、路面状態や積載状況などにより、実際の距離と異なる場合があります。 ■ 後方に上り坂がある場合 実際の距離より手前に、距離目安線が見えます。同様にガイド線と実際の後退方向にも誤差が生じます。72M30553 ■ 後方に下り坂がある場合 実際の距離より後ろに、距離目安線が見えます。同様にガイド線と実際の後退方向にも誤差が生じます。72M30554 画面上のガイド線と駐車区画線をあわせることで、ガイド線をハンドル操作の補助として使用することができます。 ■ 舵角連動ガイド線の場合 進路目安線（1）を下図のように駐車区画内（2）に入れるように、ハンドル操作をしながらゆっくり後退すると車を駐車区画に収めることができます。72M30535 (1) 赤色距離目安線（約 0.5m）の示す地点 (2) 黄色距離目安線（約 1.0m）の示す地点 (3) 水色距離目安線（約 2.0m）の示す地点 (1) 赤色距離目安線（約 0.5m）の示す地点 (2) 黄色距離目安線（約 1.0m）の示す地点 (3) 水色距離目安線（約 2.0m）の示す地点 (1) (2)

(2) ガイド線の見えかたは実際の道路状況やお車の状態により異なります。後方および周囲の安全を直接目視やミラーで確認しながらハンドル操作をしてく

(1) (2) (1) (2) 000-取扱説明書.book 65 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-66

■ 固定ガイド線の場合 最大舵角目安線（1）の先端と駐車区画の縦線（2）をあわせるようにハンドル操作をしながらゆっくり後退すると車を駐車区画に収めることができます。72M30531 自動俯瞰（ふかん）機能 ゆっくりと後退しているときに駐車区画の横線（1）を検知して、一定距離になると自動的に俯瞰画像に切り替わることで、輪留めや壁などに寄せやすくするための補助機能です。 この機能は、白色の駐車区画線を検知 して、車速が微低速時に作動します。 駐車区画の横線と自車がほぼ平行に なってから、駐車アイコンと P マークがスマートフォン連携ナビゲーションの画面に表示されるまでは自動で切り替わりません。 VIEWスイッチを短押しすることで俯 瞰画像と通常画像を任意に切り替えることができます。→ 5-63ページ（画像の切替え） 設定を変更することで機能を停止する ことができます。→ 5-71ページ（設定の変更）72M30536 画面に表示されるガイド線は、バッ クアイカメラ自体が車体に対して左右均等に取り付けられていないためずれて見えます。 自車周辺の障害物と画面上のガイド 線が離れていても、実際には自車と障害物の位置は接近していることがあります。 (2) (1) (1) 000-取扱説明書.book 66 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-67

■ こんな場合は作動しません ・駐車区画奥の横線がないとき ・路面と駐車区画線の色合いに差がな

・駐車区画が傾斜しているとき 72M30537 ・重い荷物を載せたり、タイヤ空気圧 が不足したりして車両が傾いている

・降雪、雨、霧などで視界が悪いとき ・太陽やヘッドライトなどの光が直接 カメラのレンズに当たったとき 72M30538 ・駐車区画線が街灯などの光で反射し たり、建物などの影で見えづらかっ

72M30539 ・車両が駐車区画の縦線と平行になっ

・後退車速が速すぎるとき ・後退時左右確認サポート機能が作動

・センターラインなどの白線を横切る ように幅が狭い道路から後退したと

・駐車区画線が白色以外のとき ・駐車区画線に見えるような影、路面 の段差やペイントなどがある 路面状況やお車の状態によっては、 画像が切り替わらなかったり、思わ ぬときに切り替わったりするおそれ があります。後方および周囲の安全 を直接目視やミラーで確認してくだ さい。画面だけをみて後退すると、 思わぬ事故につながるおそれがあり

バックアイカメラより高い位置にあ るものは映し出されないため、トラッ クの荷台などの張り出している障害 物は画面に表示されません。画面だ けをみて後退すると、思わぬ事故に つながるおそれがあります。

俯瞰画像は、バックアイカメラの通常 画像を画像処理して画面に映し出して いるため、自車から離れた箇所ほど画 質が粗く見えますが、異常ではありま

000-取扱説明書.book 67 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-68 後退時左右確認サポート機能 駐車場での停車中または微低速後退時にバックアイカメラの検知範囲内を人や車両などが外側から中央方向へ移動すると、室内ブザーが“ピピピッ”と鳴るとともに、検知した方向の左右確認サポート表示（1）が点滅して、安全確認および回避行動（ブレーキ操作など）の必要性を運転者にお知らせする機能です。 機能の設定を変更することができます。

• 5-71ページ（設定の変更）64P0410(2) 検知した車両後退時左右確認サポート機能は、すべての移動物を検知できるわけではありません。後方および周囲の安全を直接確認してください。この機能は後退時以外には作動しません。 (2) (1) 000-取扱説明書.book 68 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-69

64P0411 ■ こんな場合は作動しません ・人や車両などが自車の真後ろから近づいてくるとき（※1） ・人や車両などが動いていないとき（※2） ・人や車両などがスマートフォン連携ナビゲーションの画面中央から外側へ移動して いるとき（※3） ・自車が停車中または微低速後退時以外のとき

000-取扱説明書.book 69 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-70

・自車と平行に人や車両などが近づい てくるとき（※4） ・ボールなどの小さいもののとき 72M30540 ・自転車などの移動物が速い速度で横

・バックアイカメラのレンズが、クモ の巣や泥などが付いて汚れていると

・降雪、雨、霧などで視界が悪いとき 72M30541 ・太陽やヘッドライトの光が、バック アイカメラのレンズに直接当たった

・夜間に街灯などの照明がないところ で、横切る人や車両などを検知しづ

72M30542 ・車両の色や横切る人の服装が背景と

・自車が駐車しようとしている位置よ りも高いところを人や車両などが移

72M30555 ■ こんな場合は作動することが

・後退中に自車と平行に人や車両など が遠ざかっていくとき（※5） ・コンビニエンスストアなどに設置し てあるのぼりや街路樹が風でゆれて

・波状のような連続模様のある壁や シャッター、側溝のグレーチングな どの金属製のフタがあるとき ・点滅する看板、他車や自車の方向指 示器や後退灯などが近くにあるとき ・バックアイカメラのレンズ上を水滴 や白煙などが流れたとき

000-取扱説明書.book 70 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-71

スマートフォン連携ナビゲーションの画面に表示されるガイド線の種類、自動俯瞰機能および後退時左右確認サポート機能の設定を変更することができます。設定画面は次の図の順序で設定していくことで切り替わります。72M30552設定の変更は、次の手順で行ないます。エンジンが停止していることを確認 パーキングブレーキをしっかりと掛 エンジンスイッチを の位置に ブレーキペダルを踏んで、セレクトレバーを に入れます。VIEWスイッチ(1)を短押しして、通常画像から俯瞰画像に切り替えま 64P50280VIEW スイッチを長押しして、設定画面を表示させます。 パーキングブレーキがしっかりと かかっていないと室内ブザーが“ピピー”と鳴り、設定画面に切り替わりません。設定の変更をするときは、次のことを守ってください。エンジンをかけた状態で変更を行なうと、思わぬ事故につながるおそれがあります。 周囲に何もないような安全な場所で エンジンが停止した状態で行なって ください。長押で決定短押で選択

長時間設定を行なうと鉛バッテリーあがりのおそれがあります。

000-取扱説明書.book 71 ページ ２０１７年６月２０日　火曜日　午前９時５８分装備の取扱い/オーディオ 5-72

「ガイド線選択」を設定します。 お好みのガイド線をVIEWスイッ チを短押し（2）して選択し、スイッチを長押しして決定します。72M30527「自動俯瞰設定」を設定します。 VIEWスイッチを短押し(2) して、 「自動俯瞰」を選択し、そのあと長押し (3) して決定することで変更が可能になります。機能を停止する場合は、スイッチを短押し (4) して「OFF」を選択し、そのあと長押しして決定しま

設定が完了したあと、または、変 更せずに次の設定へ進む場合は、スイッチを短押し(2)して「次へ」を選択し、そのあと長押しして決定します。72M30528「後退時左右確認サポート設定」を設定します。 「検知機能」の設定を変更する場 合は、VIEWスイッチを短押し(2)して選択し、そのあと長押し(3)して決定することで変更が可能にな 機能を停止する場合は、スイッチを短押し (4) して「OFF」を選択し、そのあと長押しして決定しま

続けて「音量」「検知レベル」の 設定を変更する場合は、「検知機能」と同じ操作を繰り返します。 設定が完了したあと、または、変 更せずに操作を終える場合は、スイッチを短押し (2) して「終了」を選択し、そのあと長押しして決定します。72M30529設定の変更が終了すると俯瞰画像にもどります。

ガイド線なし固定ガイド線舵角連動ガイド線

各設定の変更は、スマートフォン連 携ナビゲーションの画面をタッチしても操作できません。 手順 から の途中で、間違って エンジンスイッチを にした場合は、既に設定が終了した項目までの変更が反映されます。

OFF 000-取扱説明書.book 72 ページ ２０１７年６月２０日　火曜日　午前９時５８分5 装備の取扱い/オーディオ 5-73

■ 画面にカメラシステムエラーマークが表示されたら スマートフォン連携ナビゲーション画面に マークが表示された場合は、カメラシス テムに異常が発生しています。 表示が消えない場合は、スズキサービス工場で点検を受けてください。 ■ 画面に映像が映らなかったら 映像が映らなかったら、まずは次のことを確認してください。それでも映らない場合 は、スズキサービス工場で点検を受けてください。 エンジンスイッチは の位置になっているか？ セレクトレバーは の位置になっているか？ 寒冷地などの極低温状況で使用しているときは、画面が暗くなったり、映像が薄れたり することがあります。とくに動いているものへの反応が鈍化します。 ■ 画像が見にくかったら 次のような場合には、画像が見にくいことがありますが、異常ではありません。 夜間などの暗いところで使用している。 カメラのレンズ付近の温度が高すぎる、または低すぎる。

太陽やヘッドライトなどの光が直接カメラのレンズに当たっている。 蛍光灯や水銀灯などの照明下でカメラを使用した。 カメラのレンズに水滴、雪、泥などの汚れが付着した。 レンズ自体が汚れているときは、レンズを水洗いし、やわらかい布でふき取ってくだ さい。汚れがひどいときは中性洗剤をご使用ください。 ■ 画像やガイド線がずれていたら 次のような場合には、画像やガイド線がずれることがありますが、異常ではありません。 荷物などの影響で車両が傾いている。 路面が傾斜しているところで使用している。 バックドアが開いている。 上記以外の場合は、カメラの位置がずれている可能性があります。スズキサービス工場 で点検を受けてください。 ■ ハンドルが直進状態だが舵角連動ガイド線が曲がっていたら カメラシステムの異常が考えられます。スズキサービス工場で点検を受けてください。 ■ 後退時左右確認サポート機能のお知らせブザーが遅れたら 検知した移動物や使用環境では遅れることがありますが、異常ではありません。

000-取扱説明書.book 73 ページ ２０１７年６月２０日　火曜日　午前９時５８分5-74 000-取扱説明書.book 74 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた 6-1

外装のお手入れ ･････････････････････････････ 6-2 内装のお手入れ ･････････････････････････････ 6-4 タイヤの交換 ･･･････････････････････････････ 6-5 リモコンキーの電池交換 ･････････････････････ 6-7 ワイパーブレードラバーの交換 ･･･････････････ 6-10

冬期に入る前の準備 ･････････････････････････ 6-13 出発の前に ･････････････････････････････････ 6-14 雪道を走行するとき ･････････････････････････ 6-17 駐車するとき ･･･････････････････････････････ 6-18 タイヤチェーンを装着するとき ･･･････････････ 6-19 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-2 塗装面を美しく保つために お車をいつまでも美しく保つためには、日頃のお手入れが大切です。 駐車、車の保管は風通しの良い車庫や 屋根のある場所をおすすめします。 次のようなときはサビや塗装の変色な どの原因となります。すみやかに洗車をしてください。・海岸地帯や凍結防止剤を散布した道を走行したとき。とくに車体の下まわり、足まわりを洗車してください。・鳥 の ふ ん、虫 の 死 が い、樹 液、鉄粉、ばい煙、コールタールなどが付着したり、酸性雨に濡れたりしたと ・ほこりや泥でひどく汚れたとき。 ワックスがけは月に 1 回程度、または 水のはじきが悪くなったら行なってください。ワックスがけのしかたは、ワックス（別売り）の容器に書かれている取扱説明にしたがってください。68H60010 飛び石の傷や、ひっかき傷などはサビ の原因となります。見つけたら早めに補修してください。 ワックスがけのときに塗装されていない樹脂部品にワックスを使わないでください。ワックスが付着すると白くなったりムラになったりするおそれがあります。

塗装面の傷を補修するときは、スズキ販売店またはスズキ代理店にご相談ください。不適切な塗料を使用すると、塗装がはがれる原因となります。 車体の下まわりや足まわりを洗うと きは、けがをしないように気をつけてください。 洗車したあとはブレーキの効きが悪 くなることがあります。→ 2-18ページ（水たまりを走行したあとや洗車後はブレーキの効きを確認）エンジンルームに水などをかけないでください。エンジンの始動不良や電気部品が故障する原因となります。 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-3 手洗い洗車をするときは 十分に水をかけながら、スポンジやセーム皮のようなやわらかいものを使って汚れを洗い落とします。汚れがひどいところは中性洗剤を使って洗い、さらに真水で洗って洗剤を落とします。やわらかい布で水をよくふき取り、水滴のあとが残らないようにしま 68H60020 自動洗車機を使うときは 高圧洗浄機を使うときは 洗車ノズルを車体から十分に離してくだ

フロントガラスの手入れ 油膜などが付着してワイパーのふき残しが出たときは、ガラスクリーナー（別売り）で汚れを取ってください。 アルミホイール（タイプ別装

6-3 ページの「手洗い洗車をするときは」をお読みください。 ドアミラーを格納し、アンテナを収 納または取り外してください。洗車機にひっかかり、ドアミラーやアンテナを損傷するおそれがあります。 ルーフエンドスポイラー装備車は、 自動洗車機での洗車を避けてください。洗車機にひっかかり、スポイラーを損傷するおそれがあります。 自動洗車機によっては、ブラシで傷 がついて塗装面の光沢が失われたり、塗装の劣化が早まったりすることがあります。

洗車ノズルを車体に近づけすぎた り、バンパーなどの開口部に向けたりすると、車体や部品の変形や損傷の原因となります。 洗車ノズルをドアガラスやドアまわ りなどの開閉部分に向けると、車内に水が入るおそれがあります。 酸性、アルカリ性の洗剤、石油系溶 剤を含むクリーナーを使用しないでください。塗装のしみ、変色、ひび割れ、およびセンターキャップの損傷の原因となります。 硬いブラシや砂入り石けんを使用し ないでください。傷つきの原因とな

000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-4 バックアイカメラのお手入れ レンズ部分は水洗いし、やわらかい布でふき取ってください。汚れがひどいときは中性洗剤をご使用ください。 砂、ほこりなどは掃除機などで吸い取 るか、水またはぬるま湯を固くしぼったやわらかい布でふき取ってください。そのまま放置すると、傷つきの原因となります。 液体芳香剤やジュースなど液体類が付 着したときは、すみやかにティッシュペーパーややわらかい布でふき取ってください。こぼしたままにしておくと、しみ、変色、ひび割れの原因となります。 カメラをふくときは、アルコール、 ベンジン、シンナーなどを使用しないでください。変色などの原因とな

カメラのレンズは傷がつきにくいよ うハードコート仕様になっていますが、傷つきには十分気をつけてください。洗車ブラシなどは使用しないください。バックアイカメラの映像が見づらくなる場合があります。

車内に水などをかけないでください。ナビゲーション、またはオーディオやスイッチ類、フロア下の配線や電気部品などにかかると、火災や故障につながったり、SRS エアバッグシステムが正常に作動しなくなったりするおそれがあります。 次のような成分が含まれているケミ カル用品は使用しないでください。しみ、変色、変形、強度低下などの原因となります。・ベンジン、ガソリン、シンナー、ステッカーはがし剤などの溶剤・酸性、アルカリ性の洗剤・漂白剤や染料 エアコン、オーディオまたはナビゲー ションなどの電装品や各種スイッチおよびこれら周辺の清掃にはシリコンを含むケミカル用品を使用しないでください。シリコンが付着した場合、故障の原因となるおそれがあり

色物の革製品・毛皮・ビニールなどを 長時間、放置しないでください。内装の変色や変質の原因となります。液体芳香剤はこぼさないように容器を固定するか、固形タイプのもののご使用をおすすめします。 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-5 布地、ビニールレザー、樹脂

中性洗剤の水溶液をやわらかい布に軽く含ませ、汚れをふき取ります。真水を含ませたやわらかい布で、残った洗剤分をふき取ります。残った水分をふき取り、風通しの良い日陰で乾燥させます。 バックドアガラスの室内側の

熱線や端子を傷つけないように、水を含ませたやわらかい布で熱線に沿ってふいてください。 タイヤのローテーション タイヤのかたよった摩耗を防止して寿命をのばすために、約5,000km走行ごとに行なってください。（次の図参照） 車載ジャッキでタイヤのローテーショ ンを行なうときは、応急用スペアタイヤ（タイプ別装備）などを使用して1輪ずつ交換します。→ 7-15ページ（ジャッキアップ） タイヤパンク応急修理セット装備車に は、応急用スペアタイヤが装備されていないため、スズキ販売店またはスズキ代理店にご相談ください。64P0095 上図のタイヤは代表例です。

応急用スペアタイヤ（タイプ別装備） は、通常の走行には使用しないでく

回転方向指定のあるタイヤをロー テーションするときは、回転方向を逆にしないでください。走行に悪影響をおよぼすおそれがあります。回転方向指定のあるタイヤは、側面に図のような“ROTATION”の文字と、回転方向を示す矢印が刻印されていま 72M00185

回転方向指定のないタイヤ回転方向指定のあるタイヤ

000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-6

指定タイヤのサイズと空気圧は、お車 のタイプにより異なります。運転席ド アの開口部に貼付してある「空気圧ラ ベル」で確認してください。 走行中にハンドルや車体に振動が出る 場合は、タイヤのバランスを点検して

取り付ける前にタイヤの摩耗状態を点 検してください。ウェアインジケー ター（溝の深さが 1.6mm 浅い部分） が現れて溝の一部が消えていたら、ほ かのタイヤと交換してください。 82K135

指定のサイズで、4 輪ともサイズ、銘 柄、トレッドパターン（溝模様）が同 一のタイヤを装着してください。ま た、摩耗状態が著しく異なるタイヤを 使用しないでください。燃費や走行安 定性が悪化するだけでなく、思わぬ事 故につながるおそれがあります。ま た、故障の原因となります。（冬用タ

正確なタイヤ回転速度が検出できな くなって、次の機能が正常に作動し

・ABS（ABS装着車） ・エマージェンシーストップシグナ ル（ESS）（タイプ別装備） ・ESP

・レーダーブレーキサポート （RBS）（タイプ別装備） ・誤発進抑制機能（タイプ別装備） 4WD 車では、その性能が十分に発 揮できないばかりでなく、駆動系部 品に悪影響をあたえるおそれがあり

000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-7 キーレスプッシュスタート

キーカバー（2）を外します。 スクリュー（1）は、サイズのあっ たプラスドライバー（市販品）で外します。64L60010電池および取り外した部品は、お子さまが誤って飲み込まないよう注意してください。故障を防ぐため、次のことをお守りく

濡れた手で電池交換をしない 電池以外の端子や電子部品に触れな

油や異物を付着させない 電池交換の際、リモコンキーを破損 するおそれがありますので、スズキ販売店またはスズキ代理店での交換（有料）をおすすめします。 電池は、スズキ販売店や家電量販 店・ホームセンターなどでご購入く

リモコンキーの電池交換 リモコンキーはタイプ別装備 使用電池 リチウム電池CR1216スクリューのサイズ・形状にあわないドライバーを使用すると、スクリューの頭がつぶれるおそれがあります。

(1) (2) 000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-8 古い電池を取り出します。傷つき 防止のため、布などをかぶせたマイナスドライバー（市販品）を使用します。70K60010 電池は、＋極を上にして取り付け

64L60030キーカバーを組み付けます。 図のようにカバーの先端をあわせ てから組み付けます。64L60040 スクリューを確実に締め付けま

リモコンキーが正常に作動するか確認します。

000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-9 キーレスプッシュスタート

リモコンキー（携帯リモコン）からキーを取り出します。→ 3-2ページ（キー）携帯リモコンのケースを分割しま

ケースは、ロック解除レバー（1） 側を上にします。（内部ユニットの落下防止のため） 傷つき防止のため、マイナスドラ イバー（市販品）に布などをかぶせます。キー格納穴の両側にある溝（2）へ差し込み、ケースを分割します。70K60020電池を交換します。 古い電池を取り出します。傷つき 防止のため、布などをかぶせたマイナスドライバー（市販品）を使用します。72M2052 電池は、＋極を上にして取り付け

64L60070使用電池 リチウム電池CR2032 ケースを分割するときは、ロック解 除レバー（1）側を下にしないでください。内部ユニットが落下して破損するおそれがあります。 ドライバーで、内部ユニットを破損 しないよう注意してください。

000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-10 ケースを組み付けます。 ケースのあわせ部分のすきまが均 等になるように確実にはめ込みま

万一部品がばらけてしまった場合 は、次の図を参考に組み付けてく 81M60010 上図の携帯リモコンは代表例です。お 車のタイプにより異なります。キーを格納します。携帯リモコンが正常に作動するか確認します。 ■ 携帯リモコン電池消耗警告灯

電池交換前に携帯リモコン電池消耗警告灯が点灯していた場合は、電池交換後に次の操作を行なって警告灯をリセットしてください。 キーレスエントリーによるドアの施 錠・解錠を2回以上繰り返す→ 3-4ページ（キーレスエントリー）→ 3-9ページ（携帯リモコン電池消耗警告灯）（3）内部ユニット （4）スイッチ（5）アッパーケース （6）ロアケース

所持している予備の携帯リモコンの電池が正常な場合、予備の携帯リモコンで上記の操作を行なっても警告をリセットできます。 ワイパーブレード、ブレードラバー はスズキ純正品の使用をおすすめします。スズキ純正品以外のものを使用すると適切に取り付けできないおそれがあります。 ワイパーブレードラバーは傷んでい ると、拭き取りがきれいにできなかったり、ガラスに傷が付くおそれがあります。定期的にワイパーブレードラバーを点検し、傷んでいる場合は交換してください。 ワイパーブレード、ブレードラバー を交換するときはワイパーアームおよびワイパーブレードがガラスに当たらないようにしてください。ガラスに当たるとガラスが破損したり傷が付くおそれがあります。 ワイパーブレードラバーの

000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-11 フロントワイパーブレードの

ワイパーアームを起こします。64P1012ツメを押しながらワイパーブレードをワイパーアームから外します。64P1013ブレードラバーをワイパーブレードのストッパー(1) から外れるまで引っ張り取り外します。ブレードラバーからリテーナー(2) を取り外し 64P1014新品のブレードラバーにリテーナー(2) を取り付けます。そのあと、ブレードラバーをワイパーブレードに差し込みます。ブレードラバーを取付けるときは、ストッパーのない方からワイパーブレードに差し込みま 64P1015

(2) 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/お手入れ 6-12 ブレードラバーを差し込んだあとは、ワイパーブレードーのストッパーに押し込んでブレードラバーを確実に固定します。52R60100ワイパーアームにワイパーブレードを取り外したときと逆の手順で取り付けます。ワイパーブレードがワイパーアームに確実に固定されていることを確認してください。助手席側、運転席側の順にワイパーアームを戻します。 リヤワイパーブレードの交換 ワイパーアームを起こします。起こしたあと、ワイパーブレードを回転させてワイパーブレードをワイパーアームから外します。64P1016ブレードラバーの先端を引っ張りワイパーブレードのストッパー(1) から外し取り外します。取り外したブレードラバーからリテーナー(2) を取り外します。52R60120(1) ストッパー

(1) (2) 000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-13 新品のブレードラバーにリテーナーを取り付けます。そのあと、ブレードラバーをワイパーブレードに差し込みます。ブレードラバーの両端がワイパーブレードの両端のストッパー(1)内に収まるように確実に取り付けます。52R60130ワイパーアームにワイパーブレードを取り外したときと逆の手順で取り付けます。ワイパーブレードがワイパーアームに確実に固定されていることを確認してください。そのあと、ワイパーアームを戻します。 ウインドーウォッシャー液 凍結を防ぐため、外気温に応じた割合で配合してください。〈スズキ純正ウォッシャー液の場合〉 鉛バッテリーの液量や比重を点検してください。寒くなるとバッテリーの性能が下がり、弱っているバッテリーではエンジンがかかりにくくなります。→ 2-3ページ（バッテリーの液面を点検する） エンジン内部の腐食および凍結防止のため、指定の冷却水をお使いください。→ 8-1ページ（サービスデータ）→ メンテナンスノート（日常点検）

使用地域・季節 薄める割合 凍結温度通 常 原液1に水3 約−7℃温暖地の冬期 原液1に水2 約−10℃寒冷地の冬期 原液1に水1 約−20℃極寒冷地の冬期 原液のまま 約−50℃冷却水の濃度点検および交換は、スズキ販売店またはスズキ代理店へお申し付けください。

000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-14 スノーブレード（別売り） スノーブレード（降雪地用ワイパーブレード）は、金属部分をゴムで覆って雪の付着を少なくするものです。標準装備のワイパーブレードでは、降雪時に雪が付着し、ふき取りにくくなることがありますので、必要に応じて交換してくださ

雪道や凍結路を走行するために必要で 82K139 出発の前に取り除いてください。走行時に落下して、視界をさまたげるおそれがあります。68H60080 高速走行時は、通常のワイパーブ レードよりふき取りにくくなることがあります。その場合には、車のスピードを落としてください。 運転支援機能装備車は、スズキ純正 品以外のスノーブレードを使用しないでください。 雪の降らない時季は、通常のワイ パーブレードのご使用をおすすめし

スズキ純正品のスノーブレードにつ いては、スズキ販売店またはスズキ代理店にご相談ください。(1) 冬用タイヤ(市販品)(2) タイヤチェーン(別売り)(3) 輪止め(市販品) (1) (3) (2)

000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-15

ぬるま湯をかけて氷を溶かします。溶かしたあとは、再び凍結しないように水分をふき取ってください。凍結したまま無理にワイパーを作動させると、ブレード部（ゴムの部分）が傷ついたり、ワイパーが故障したりするおそれがあります。64P0096 プラスチックの板（1）を使うと、ガラスを傷つけずに落とせます。64P0097 ぬるま湯をかけて氷を溶かします。溶かしたあとは、再び凍結しないように水分をふき取ってください。凍結したまま無理にドアミラーを動かそうとすると、故障するおそれがあります。64P0099 (1) ドアミラー格納スイッチ（タイプ別 装備）を使用するときは、ドアミラーが手で動かせることを確認してから、スイッチ操作を行なってください。凍結したまま操作を繰り返すと、故障の原因となります。→ 3-41ページ（ドアミラー格納スイッチ） リモート格納ミラー（タイプ別装 備）の場合、ドアミラーが凍結するような寒冷時は、リモート格納ミラーの機能を停止してください。凍結したまま動作を繰り返すと、故障の原因となります。→ 3-42ページ（リモート格納ミラー） 000-取扱説明書.book 15 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-16

ぬるま湯をドアキーの穴を避けてかけま す。ドアが開いたあとは水分をふき取っ てください。凍結したまま無理に開けよ うとすると、ドアまわりのゴムがはがれ たり、破損したりするおそれがあります。 64P0098

乗車するときによく落としてください。 そのまま乗車すると、ペダル操作時に 滑ったり、車内の湿気が多くなってガラ スがくもりやすくなったりします。 80J312 オートステップ装備車の後席

パワースライドドア（タイプ別装備） の場合、開閉可能かを手動で確認して から、自動開閉操作を行なってくださ い。凍結したまま操作を繰り返すと、 故障の原因となります。 降雪時は、オートステップ上の雪を取 り払ってから乗り降りしてください。 滑ってけがのおそれがあります。 68H60130 000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-17 雪道や凍結路はゆっくり走行 64P0019 ブレーキの効き具合を確認 ブレーキ装置に付着した雪や氷が凍結して、ブレーキの効きが悪くなることがあ

周囲の安全を確かめてから低速でブ レーキペダルを数回踏み、ブレーキの効きを確かめてください。 ブレーキの効きが悪いときは、効きが 回復するまで低速で繰り返しブレーキペダルを軽く踏み、ブレーキ装置のしめりを乾かしてください。 冬用タイヤ、タイヤチェーン

雪道や凍結路では、冬用タイヤまたはタイヤチェーンを装着してください。 走行する地区の条例などにしたがって 装着してください。→ 6-6ページ（タイヤ交換するときは）→ 6-19ページ（タイヤチェーンを装着するとき） フェンダー裏側に付着した雪

雪道を走行すると、フェンダーの裏側に雪が付着してタイヤと接触し、ハンドルの切れが悪くなることがあります。 ときどき車を止めてフェンダーの裏側 を点検してください。雪の塊が付着しているときは、周囲の部品を傷つけないように雪を取り除いてください。80J313スピードを控えめにし、急発進、急加速、急ブレーキ、急ハンドル、急激なエンジンブレーキなど「急」のつく運転はしないでください。雪道や凍結路は路面が滑りやすく、スリップ事故を起こすおそれがあります。深い雪道など駆動力を必要とする場合は 2 速発進モードを解除してください。（オートギヤシフト車）

   急発進   急加速   急ブレーキ   急ハンドル急激なエンジンブレーキ 000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-18 オートステップ装備車の手入れ 雪道を走行したあとは、走行中にはねあげられた雪などがオートステップの周囲に付着して凍結し、オートステップがスムーズに作動しなくなったり、全く作動しなくなったりする場合があります。そのようなときは、オートステップスイッチを にして、使用を控えてくださ

• 3-28ページ（オートステップ） ■ オートステップの手入れのし

パーキングブレーキをしっかりとかけます。セレクトレバーを に入れ、エンジンを止めます。オートステップスイッチをにして、助手席側のスライドドアを完全に閉めます。周囲の部品に傷をつけないように雪や氷を取り除きます。 パーキングブレーキが凍結すると解除できなくなります。 長時間駐車するときは、パーキングブ レーキをかけずに輪止め（市販品）をしてください。・ は、セレクトレバーを に入れま ・ は、チェンジレバーをRまたは1速に入れます。 凍結防止剤が散布してある道

すみやかに凍結防止剤を洗い落としてください。とくに車体の下まわり、足まわりを念入りに洗ってください。放置するとサビの原因となります。凍結を防ぐため、洗車後はドアまわりなどの水分をふき取ってください。 ドアキーの穴を避けて洗車してくださ い。キー穴が凍結すると、ドアが解錠できなくなります。 ドアまわりのゴム部品の水分は、とく によくふき取ってください。凍結すると、ドアが開かなくなります。80J314雪や氷を取り除くとき、手などをけがしないように気をつけてください。

000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-19

68H60160 排気管のまわりが雪で覆われ

68H60170 この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについては、スズキ販売店またはスズキ代理店にご相談ください。 軒下や樹木の下には駐車しないでく ださい。積雪や落雪で車の屋根がへこむことがあります。 ルーフアンテナの場合、降雪時に長 時間駐車するときは、アンテナを取り外してください。→ 5-40ページ（アンテナの脱着） 駐車するときはワイパーアームを立 ててください。雪の重みでワイパーアームが変形したり、ブレード部（ゴムの部分）がガラスに凍結したりすることがあります。排気管のまわりが雪で覆われたままエンジンを回転させないでください。排気ガスが車内に侵入し、一酸化炭素中毒のおそれがあります。 適合品以外を装着しないでくださ い。ブレーキ配管や車体を損傷するおそれがあります。 走行中にいつもと違う音がするとき は、ただちに停車して点検してください。タイヤチェーンが切れたり、一部が外れたりして車体に当たると、ブレーキ配管や車体を損傷するおそれがあります。 タイヤチェーンを装着するとき 000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分6 お車との上手なつきあいかた/寒冷時の取扱い 6-20 タイヤチェーンを装着する前に ■ タイヤチェーンは後輪に装着 この車は後輪が駆動輪、または後輪が駆 動輪ベースの 4WD です。前輪には装着

■ 応急用スペアタイヤ（タイプ別 装備）には装着できません 後輪がパンクしたときは、応急用スペア タイヤを前輪に付け、外した前輪の標準 タイヤを後輪に付けてから、タイヤ チェーンを後輪に装着します。 ■ ジャッキアップに適した安全

7-14 ページの「タイヤ交換の準備」の 、 をお読みください。 ■ フルホイールキャップ（タイ プ別装備）を外してから装着 フルホイールキャップの傷つき防止のた め、キャップを外してからタイヤチェー ンを装着します。キャップの外しかたは 7-15ページをお読みください。

タイヤチェーンを装着して走行すると きは、安全およびタイヤチェーン保護 のためスピードを控えめ（30km/h 以下）にし、急発進、急加速、急ブレー キ、急ハンドル、急激なエンジンブ レーキなど「急」のつく運転をしたり、 突起や穴を乗り越えたりしないでくだ

タイヤチェーンを装着すると、タイ ヤ回転速度が検出できなくなって、 次の機能が正常に作動しない場合が

・ABS（ABS装着車） ・エマージェンシーストップシグナ ル（ESS）（タイプ別装備） ・ESP

・レーダーブレーキサポート （RBS）（タイプ別装備） ・誤発進抑制機能（タイプ別装備） タイヤチェーンを装着したまま、雪の ない舗装路を走行しないでください。 路面が損傷したり、タイヤチェーンの 摩耗が早まったりします。また、4WD 車の場合、駆動装置に無理な力がかか り、故障の原因となります。 アルミホイール装備車の場合、タイヤ チェーンでホイールに傷がつくおそれ

000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

● パンク ････････････････････････････････ 7-2 ● バッテリーあがり ･･････････････････････ 7-20 ● ヒューズ切れ ･･････････････････････････ 7-22 ● 電球切れ ･･････････････････････････････ 7-27 ● オーバーヒート ････････････････････････ 7-33 ● そのほか ･･････････････････････････････ 7-35 000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-2 応急用スペアタイヤ装備車の場合、後 席シート下の助手席側に収納されてい

タイヤパンク応急修理セット装備車の 場合、運転席側のリヤクォータートリム付近に収納されています。・使用後は、所定の位置に収納し、しっかり固定してください。

ホイールナットレンチ、ジャッキを取 り出すときは、レバーを押し下げてふたを外します。64P70010 上図は代表例です。お車のタイプによ ホイールナットレンチ、ジャッキを収 納したあとは、ふたの下側のつめを穴（6）にはめてから、ふたを取り付け 64P70020 上図は代表例です。お車のタイプによ エンジン回転中や停止直後は、工具 （ジャッキバー、ホイールナットレンチ）やジャッキが熱くなっていることがあります。やけどのおそれがありますので、使用する前に確認してください。 工具、ジャッキを出し入れするとき は、取り出し口周囲のエッジ部分をさわらないでください。けがをするおそれがあります。

工具、ジャッキ、タイヤパンク 応急修理セットの収納場所 (1) ふた (2) レバー(3) ジャッキバー(4) ホイールナットレンチ(5) ジャッキ (2) (5) (4) (3) (1) (6) 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

ジャッキを取り出すときは、ジャッキバーを外してからふたを外します。→ 3-53ページ（一体式シートの格納のしかた）64P70370 ■ ホイールナットレンチの取り

ホイールナットレンチ（1）の端を引っ張って、一つ目のクリップ（2）から外します。64P70380図のように、ホイールナットレンチの中央部を一つ目のクリップ（2）の先端に当て、そのままホイールナットレンチの端を押し、一つ目のクリップを支点にしながら二つ目のクリップ（3）から外します。64P70390(1) ホイールナットレンチ(2) ジャッキ(3) ジャッキバー(4) ふた (3) (2) (1) (4)

(1) (2) ホイールナットレンチの端は慎重に押してください。支点としていたところがずれて、けがをするおそれがありま クリップを支点にするとき、強い力で押さないでください。クリップが破損するおそれがあります。

(2) (3) 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-4 ジャッキを縮めて取り出します。 収納するときは、ジャッキホルダーに おさめてからジャッキを広げ、しっかり固定します。64P7004064P70400 バックドアを開けます。→ 3-14ページ（バックドア）ホイールナットレンチ（1）で、リヤバンパー上のボルトを反時計方向にまわします。64P70060タイヤキャリア（2）を少し持ち上げて、サポートバー（3）から外し 64P70070(1) ジャッキホルダー(2) ジャッキ収納するときに、ホイールナットレンチなどで無理にジャッキを広げないでください。ジャッキホルダーが変形するおそれがあります。 ジャッキの取り出し・取り付け

(2) (1) ࢿȟɞ᎔ɓ 応急用スペアタイヤの取

(3) (2) 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-5 応急用スペアタイヤ（4）をしっかり持って取り出します。64P70080 7-4 ページの「取り出しかた」と逆の手順で行ないますが、次の点にご注意くだ 応急用スペアタイヤまたは 145R12 スチールホイール装着タイヤを取り付ける ホイール裏面を上向きにして、タイヤキャリア中央のスペーサーとホイール中央の穴をあわせて取り付けます。64P70230アルミホイールまたは 155/70R13 スチールホイール装着タイヤを取り付ける ホイール表面を上向きにして取り付けま 64P70240(1) ホイール裏面 (2) スペーサー(3) ホイール中央の穴

(4) (2) (1) (3) (4) ホイール表面タイヤをもとにもどし、リヤバンパー上のボルト（5）を時計方向にまわすときは、手応えを感じた時点で締めるのをやめ、ボルトの先端がタイヤキャリア（7）に接触しているか確認してください。ボルトを締めすぎると、サポートバー（6）が変形するおそれがあります。64P70090 (4) (5) (6) (7) 000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-6 タイヤパンク応急修理セットをお使いく 応急用スペアタイヤに交換してくださ

• 7-13ページ（応急用スペアタイヤの取扱い）このセットは、標準タイヤがパンクしたときに応急的に使用するものです。パンクしたタイヤはすみやかにスズキサービス工場で修理または交換してください。81M70020

タイヤパンク応急修理セット装備車 応急用スペアタイヤ装備車 (1) エアコンプレッサー(2) 修理剤ボトル(3) 注入ホース(4) 延長ホース（修理剤抜き取り用）(5) コア回し(6) バルブコア（予備）(7) 速度制限シール（※）(8) セット付属の取扱説明書 タイヤパンク応急修理セット

定期的に点検してください。 応急修理剤ボトルに表示されている有

アクセサリーソケット電源の確認 エアコンプレッサー作動の確認 ・エンジンスイッチを にし、 エアコンプレッサーの電源プラグを アクセサリーソケットに差し込んで

タイヤ接地部に刺さった釘やネジなどに よる軽度のパンクは、タイヤパンク応急 修理セットで応急修理できます。 応急修理剤は、飲用すると健康に害 があります。もし誤って飲用したと きは、できるだけたくさんの水を飲 み、ただちに医師の診察を受けてく

応急修理剤が目や皮膚に付着したと きは、できるだけ早く水で洗い流し てください。異常を感じたときは、 医師の診察を受けてください。 保管するときは、お子さまが誤って 手を触れないように所定の位置に収

エアコンプレッサーは、自動車タイ ヤ専用です。そのほかの目的で使用

エアコンプレッサーは DC12V 専用 です。ほかの電源での使用はできま

エアコンプレッサーを使用するとき は、故障を防ぐため次のことをお守

・10分以上連続して使用しない ・防水加工がされていないため、降 雨時などは水がかからないように

・砂やほこりなどを吸い込ませない ・使用中に動作がおそくなったり、 本体が熱くなったりしたときはす ぐにスイッチをOFFにして、30分

・分解、改造などをしない ・強い衝撃や圧力を加えない タイヤに刺さった釘やネジなどは抜か ないでください。タイヤの損傷が大き くなったり、そこからの空気漏れで修 理時の空気充填ができなくなったりす

ACC 000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

スズキ代理店や JAF などのロードサービス事業者にご連絡ください。（別冊の「スズキ4輪車サービスネットワーク」参照） 応急修理剤の有効期限（1）が切れて いる（有効期限はボトルのラベルに記 82K112 タイヤの接地面に長さ 4mm 以上の切 り傷や刺し傷（2）がある82K113 タイヤの側面に傷(3)を受けている 82K114 タイヤの空気がほとんど抜けた状態で

タイヤがホイールリム（4）の外側へ 完全に外れている82K300 ホイールリム（4）が破損または変形

82K116 タイヤが2本以上パンクしている（修 理剤はタイヤ1本分です） ■ タイヤ応急修理のしかた 他車に注意をうながすため、非常点滅表示灯を点滅させます。他車の通行のじゃまにならず、安全に作業ができ、地面が硬くて平らな場所に車を移動します。 (1) (2) (3) (4) (4)

000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-9 パーキングブレーキをしっかりとか

セレクトレバーを に入れ、エ ンジンを止めます。必要に応じて、停止表示板（別売り）を置きます。 パンクしたタイヤの状態を確認し

• 7-7ページ（応急修理の可否判断）同乗者がいるときや重い荷物を載せているときは、車から降ろします。タイヤパンク応急修理セットを取り出し、注入ホースをねじ込む前に、修理剤ボトルをよく振ります。82K301修理剤ボトルのキャップ（1）を外し、中 ぶ た（2）を 外 さ ず に 注 入ホース（3）をねじ込みます。82K302タイヤバルブからキャップ（4）を反時計方向にまわして外します。コア回し（5）の後ろ（凸部）でバルブ内のバルブコア（6）を押し、タイヤに残った空気を完全に抜きま 81M70310コア回し（5）でバルブコア（6）を反時計方向にまわして外します。 バルブコアは再使用します。汚れ ないようにきれいなところへ保管 81M70320

(1) (2) (3) バルブコアを外すとき、タイヤに空気が残っているとバルブコアが飛び出すことがあります。慎重に外してくださ

(6) (5) 000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-10 注入ホースの栓（7）を外し、ホースの先端をタイヤバルブに差し込み 82K120修理剤ボトルを逆さまにして持ち、手で何回も圧迫し、修理剤をすべてタイヤ内に注入します。 空になったボトルは、修理剤の抜 き取りに必要なため、タイヤ交換または修理を依頼するときにスズキサービス工場にお渡しくださ

こぼれた修理剤は、ふき取るかそ のまま乾燥させてからはがしま 82K121注入ホースをタイヤバルブから引き抜き、コア回し（5）でバルブコア（6）をタイヤバルブにしっかりとねじ込みます。 外しておいたバルブコアが汚れて いたり紛失したりした場合は、タイヤパンク応急修理セット内にある予備のバルブコアをご使用くだ 82K122エアコンプレッサーの側面から、ホースを取り出します。エアコンプレッサーのホース（8）先端の口金をタイヤバルブにねじ込 81M70030

(8) 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-11 エアコンプレッサーのスイッチがOFF になっていることを確認します。電源プラグ（9）をアクセサリーソケット（10）に差し込み、エンジンスイッチを にします。64P70410 上図は代表例です。お車のタイプによ り異なります。エアコンプレッサーのスイッチ（11）をONにし、空気を入れます。タイヤ空気圧が指定空気圧になるまで昇圧させます。81M70050 タイヤがホイールリムから外れて いる場合は、空気が漏れないようにリムとタイヤのすきまをなくすようにしてから、コンプレッサーを作動させます。（すきまがなくなれば空気圧が上がります。） 指定空気圧まで昇圧するには、約 10 分程度が必要です。10 分以内に指定空気圧まで昇圧しないときは、タイヤがひどい損傷を受けている可能性があります。この場合は、本修理セットによる応急修理ができません。スズキ代理店やJAFなどのロードサービス事業者にご連絡ください。 空気を入れすぎたときは、コンプ レッサーのホース先端の口金をゆるめて、空気を抜きます。

(11) コンプレッサーを作動させていると きは、タイヤの近くに立たないでください。万一バーストなどした場合に、けがのおそれがあります。 タイヤがふくらむと、タイヤがリム 部にはまり込みます。指などをはさまないように注意してください。 コンプレッサーの起動・停止は、コ ンプレッサー本体のスイッチで行なってください。 コンプレッサーは10分以上連続して 作動させないでください。故障につながるおそれがあります。タイヤの指定空気圧は、運転席ドアの開口部に貼付してある空気圧ラベルで確認できます。 000-取扱説明書.book 11 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-12 指定空気圧まで昇圧できたら、修理剤をタイヤ内にゆきわたらせるため、コンプレッサーを収納し、ただちに走行します。スピードを控えめにして、急加速や急ハンドル、急ブレーキなどはせず、慎重に運転してください。約10分間または5km程度走行したら、タイヤ空気圧をコンプレッサーの空気圧計で確認します。空気圧が130kPa（1.3kgf/cm ）以上あれば、パンク応急修理の完了です。再度、指定空気圧に調整してください。 タイヤ空気圧を測定するときは、 コンプレッサーのホース先端の口金をタイヤバルブにねじ込んだあとに電源をつなぎ、一度スイッチを ON にしたあと、すぐにスイッチをOFFにして空気圧を確認します。 走行後、タイヤ空気圧が 130kPa 未満に低下していた場合は、本修理セットによる応急修理ができていないことを示しています。走行を中止して、スズキ代理店や JAFなどのロードサービス事業者にご連絡ください。異常がなければ、付属の速度制限シールを運転者のよく見えるところに貼ります。十分注意して80km/h以下の速度で走行してください。82K359 タイヤを応急修理したあとは 応急修理剤を使用したタイヤは、一時的に使用するものです。すみやかにスズキサービス工場で、タイヤ交換または修理してください。 タイヤ交換または修理を依頼するとき は、修理剤を使用したことを知らせてください。また、修理剤の抜き取りに必要なため、空になった修理剤ボトルを渡してください。 ホイールは、付着した修理剤をふき取 り、バルブコアを新しいものに交換すれば再使用できます。 タイヤを修理・再使用するときは、付 着した修理剤をふき取る必要があります。ただし、タイヤの損傷の程度によっては、再使用できない場合があります。 新しい修理剤はスズキ販売店またはス ズキ代理店でご購入ください。走行後、必ず空気圧のチェックを行ない、応急修理の完了を確認してくださ

次のような場所には、速度制限シールを貼らないでください。 SRS エアバッグの収納部。万一のと きに、エアバッグが正常にふくらまなくなるおそれがあります。 警告灯やスピードメーターが見えな 000-取扱説明書.book 12 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-13 応急用スペアタイヤは、標準タイヤがパンクしたときに一時的に使用するものです。パンクしたタイヤはただちに修理または交換し、できるだけ早く標準タイヤにもどしてください。応急用スペアタイヤは、標準タイヤに比べて空気圧が高く、幅が細く、直径がやや小さいため、次の事項を守ってください。

■ 装着したときの走行は ■ 後輪には使用しない この車は後輪が駆動輪、または後輪が駆動輪ベースの 4WD です。後輪がパンクしたときは、応急用スペアタイヤを前輪に装着し、外した前輪の標準タイヤを後輪に付けてください。空気圧や摩耗状態を定期的に点検してください。空気圧不足やタイヤの摩耗した状態での使用は、思わぬ事故につながるおそれがあります。応急用スペアタイヤの指定空気圧は 420kPa（4.2kgf/cm

応急用スペアタイヤは、この車専用です。ほかの車に使用したり、ほかの車の応急用スペアタイヤをこの車に使用したりしないでください。思わぬ事故につながるおそれがあります。

くなって、次の機能が正常に作動しない場合があります。・ABS（ABS装着車）・エマージェンシーストップシグナル（ESS）（タイプ別装備）・ESP

（タイプ別装備）・レーダーブレーキサポート（RBS）（タイプ別装備）・誤発進抑制機能（タイプ別装備） 応急用スペアタイヤは、高速走行には 適していません。やむをえず高速道路を走行する場合は、最低速度（法令では高速道路の最低速度は 50km/h です）に近い速度で走行してください。 4WD車では、その性能が十分に発揮 できないばかりでなく、駆動系部品に悪影響をあたえるおそれがあります。 応急用スペアタイヤは、標準タイヤ に比べ直径がやや小さいため、車高が少し低くなります。突起物などを乗り越えるときは、車体を接触させないように気をつけてください。 000-取扱説明書.book 13 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-14 ■ レーザーレーダー装備車での

応急用スペアタイヤを使用する場合は、レーダーブレーキサポート（RBS）OFFスイッチを操作して誤発進抑制機能を停止させてください。 ■ タイヤチェーンは装着できま

タイヤチェーンを装着した後輪がパンクしたときは、応急用スペアタイヤを前輪に使用し、外した前輪の標準タイヤを後輪に付けてからタイヤチェーンを再装着してください。応急用スペアタイヤ非装備車の場合、タイヤパンク応急修理セットをご使用くだ

• 7-6ページ（タイヤパンク応急修理セット）他車に注意をうながすため、非常点滅表示灯を点滅させます。他車の通行のじゃまにならず、安全に作業ができ、地面が硬くて平らな場所に車を移動します。パーキングブレーキをしっかりとか

はセレクトレバーを に入れ、エンジンを止めます。 め、チェンジレバーを R または 1速に入れます。必要に応じて、停止表示板（別売り）を置きます。交換するタイヤ（2）と対角線の位置にあるタイヤの前後に、輪止め（1）（市販品）を置きます。64P0111工具、ジャッキ、応急用スペアタイヤ（タイプ別装備）を取り出します。同乗者がいるときや重い荷物を載せているときは、車から降ろしま

万一ジャッキが外れたときに足な どをはさまないために、取り出した応急用スペアタイヤは、交換するタイヤの近くの車体の下に置いてください。64P0112

応急用スペアタイヤ（タイプ別装備）を地面に置くときは、ホイール表面を上にすると傷つきにくくなります。

000-取扱説明書.book 14 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-15 フルホイールキャップ（タイプ別装備）を外します。 傷つき防止のため、ジャッキバー （3）の 先 端 に 布（4）を あ てがってホイールとキャップの間に差し込み、こじって外します。64L70260ホイールナットレンチ（5）を使用して、ホイールナット 4 個を反時計方向にまわし、手でナットが軽くまわるくらいまでゆるめます。64L70270ジャッキアップをする前に、パーキングブレーキをしっかりとかけてください。 はセレクトレバーを に入れ、エンジンを止めてください。 チェンジレバーを R または 1 速に入れてください。

(5) 万一ジャッキが外れると、身体がはさまれ重大な傷害を受けたり、車が動き出して思わぬ事故につながったりするおそれがあります。ジャッキアップするときは次のことをお守りください。 地面が硬くて平らな場所でジャッキ ジャッキは、タイヤ交換だけに使用し ジャッキはこの車に付属のものを使 用し、ほかの車のものは使用しないでください。また、この車のジャッキをほかの車に使用しないでください。 ジャッキは必ず指定された位置にか けてください。指定以外の位置にジャッキをかけると、ジャッキが外れたり、車を損傷したりするおそれがあります。 ジャッキで必要以上に車を持ち上げ ジャッキで車を持ち上げているとき は、車の下にもぐったり、エンジンをかけたり、車をゆすったりしないでください。 ジャッキアップするときに、ジャッ キの上や下にものをはさまないでく

複数のジャッキを使用して、複数輪 を同時にジャッキアップしないでく

000-取扱説明書.book 15 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-16 ジャッキバー取り付け部を手でまわしてジャッキを広げ、ジャッキ頭部を車載ジャッキ指定位置に軽く接触させます。 前輪のときは、サイドシル切り欠 き部です。64P101764P70110ジャッキバー（6）をまわして、タイヤが地面から少し離れるまで、車体を慎重に持ち上げます。64P70120(1) 車載ジャッキ指定位置（前輪）(2) サイドスカート部（乗用車）(3) 車載ジャッキ指定位置（後輪）(4) 排気管 (5) ブレーキ配管

(5) (4) (3) (3) ジャッキアップするときは、車載ジャッキ指定位置の中心とジャッキ頭部の中心が確実にあっているか確認してください。中心がずれていると、ジャッキが外れて重大な傷害を受けるおそれがあります。また、ブレーキ配管などの部品が損傷する原因となりま 左側後輪をジャッキアップするときは、顔や手などを排気管に当てないでください。走行直後の排気管は高温になるため、やけどのおそれがあります。乗用車のサイドスカート部（2）にジャッキをかけないでください。サイドスカートが損傷するおそれがありま

(6) 000-取扱説明書.book 16 ページ ２０１７年６月２０日　火曜日　午前９時５８分万一のとき/パンク 7-17

ガレージジャッキ（市販品）を使用するときは ガレージジャッキおよびリジッドラック（市販品）の指定位置を次の図に示します。詳細については、スズキ販売店またはスズキ代理店にご相談ください。64P70420 必ず図に示す指定位置を守ってください。 ジャッキアップした車体を保持する際は、必ずリジッドラックに掛け替えてくださ

フロント側またはリヤ側のみをジャッキアップする際は、必ず接地側のタイヤの前 後に輪止め（市販品）を置いてください。

000-取扱説明書.book 17 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-18 ホイールナットを外して、タイヤを取り外します。外したタイヤは、車体の下に置きます。次の場所の汚れや異物を取り除きま

取り付け面（1） 車体側の取り付け面（ハブ面）（2） ボルトやホイールナットの ネジ部（3） ホイールナットのテーパー面（4） ホイール穴のテーパー面（5） 65J4033 上図は代表例です。お車のタイプによ このとき、ボルトやナットのネジ 部、ホイールのボルト穴につぶれや亀裂などの異常がある場合は、スズキサービス工場で点検を受けてください。ホイールナットのテーパー面（4）が、ホイール穴のテーパー面（5）に軽く接触するまで、手で時計方向にまわして締めます。71L7040071L70410タイヤを地面に置くときは、ホイール表面を上にすると傷つきにくくなりま

(1) (3) 前記の場所に汚れや異物、つぶれや 亀裂などの異常があると、走行中にホイールナットがゆるむことがあり

ナットやボルトに、オイルやグリス を付着させないでください。必要以上にナットを締めすぎて、ボルトが折れるおそれがあります。

(4) (5) 000-取扱説明書.book 18 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-19 車体の下に置いたタイヤを取り出し、タイヤが地面に接触するまでジャッキを下げます。ホイールナットレンチを使用して、ホイールナットを次の図の順序で 2〜3回に分けて締め付けます。締め付けトルク：85N・m（870kgf・cm） ホイールナットレンチの柄の先端 にかかる力は 350N（36kgf）を目安にしてください。 すべてのホイールナットが確実に 締まっていることを確認してくだ 82K132フルホイールキャップ（タイプ別装備）を付けます。 タイヤの空気注入口（6）とキャッ プの切り欠き部分をあわせてから、確実に押し込みます。71L70420 工具、ジャッキは、所定の位置に収納 タイヤを交換してしばらく走行したあ と、ホイールナットにゆるみがないか確認してください。 アルミホイール装備車は、タイヤを交 換してから 1,000km 程度走行したあとに、ホイールナットにゆるみがないか点検してください。 ホイールナットが確実に締まってい ないと、ボルトやブレーキ部品を損傷したり、ホイールが外れたりするなど、思わぬ事故につながるおそれが あ り ま す。ト ル ク レ ン チ（市 販品）を使用せずにタイヤ交換した場合は、できるだけ早くスズキサービス工場で締め付けトルクの点検を受けてください。 ホイールナットレンチを足で踏んだ り、パイプや棒などを追加して締め付けたりすると、ナットを締めすぎてボルトが損傷し、事故につながるおそれがあります。

既定の締め付けトルクで締める場合は、トルクレンチ（市販品）のご使用をおすすめします。タイヤを交換したあと、車体の振動などの異常を感じたときは、ただちに安全な場所に停車し、スズキ販売店またはスズキ代理店にご連絡ください。

(6) タイヤを交換したあとは 000-取扱説明書.book 19 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/バッテリーあがり 7-20 次のようなときは、鉛バッテリーがあがっています。 エンジンをかけようとしてもスター ターがまわらない。または、まわっても回転が弱くてエンジンがかからな

ヘッドライトが極端に暗かったり、 ホーンの音が小さかったりする。ブースターケーブルと、12Vバッテリーを使用しているほかのバッテリー正常車があれば、エンジンの始動ができます。荷室フロアカバーを固定しているクリップ4個（1）を外します。64P0310 上図は代表例です。お車のタイプによ り異なります。荷室フロアカバー（2）を前方へ巻 64P0311バッテリープレート（3）を外しま

固定用ネジ2個（4）は、反時計方 向にまわして外します。64P702501 本目のブースターケーブルを①→②の順序で接続し、2 本目のブースターケーブルを③→④の順序で接続 ① バッテリーあがり車の 端子② バッテリー正常車の 端子③ バッテリー正常車の 端子④バッテリーあがり車のバックドアラッチストライカー

鉛バッテリーあがりとは 鉛バッテリーあがりのときは

000-取扱説明書.book 20 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/バッテリーあがり 7-21 64P0313 ①〜④の数字は、ブースターケー ブルを接続する順序を表していま バッテリー正常車のエンジンを始動し、エンジンの回転を少し高めに保 バッテリーあがり車のエンジンを始動します。取り付けたときと逆の順序で、ブースターケーブルを外します。お近くのスズキ販売店またはスズキ代理店でバッテリーを完全充電しま (5) ブースターケーブル(6) 正常車の鉛バッテリー(7) バックドアラッチストライカー 鉛バッテリーからは水素ガスが発生 しています。水素ガスは、火気や火花に引火すると爆発のおそれがありますので、次のことをお守りください。 ±²Ö (5) (7) (5) (6)

・バッテリーを充電するときやブースターケーブルをつなぐときは、必ずバッテリー液面を確認してください。バッテリー液面が下限（2）以下のままで充電などすると、バッテリーが発熱して爆発のおそれがあります。また、バッテリーの寿命を縮めるおそれがあり バッテリー補充液を上限（1）まで補充してから、充電などを行なってください。82K209・充電は火気のない風通しの良いところで、すべてのバッテリーキャップを外して行なってください。・④の接続のときに、バッテリーがあがった車の 端子につながないでください。発生した火花が水素ガスに引火し、爆発のおそれがあります。バッテリーから離れたバックドアラッチストライカーなどに接続してください。・乾いた布でバッテリーをふかないでください。静電気が発生して引火のおそれがあります。 バッテリー液は希硫酸です。目や皮 膚につくと、失明などの重大な傷害を受けるおそれがあります。万一、付着したときは、すぐに多量のきれいな水で洗浄し、医師の診察を受けてください。 (1) (2) 000-取扱説明書.book 21 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/ヒューズ切れ 7-22 1か月に一度は連続して30分以上走行 して充電する必要があります。 エンジンを停止したままライトをつけ たり、長時間ナビゲーションやオーディオなどを使用したりしないようにしましょう。 渋滞などで長時間アイドリングを続け ている場合は、電装品の使用を極力避けてください。→ 2-3ページ（バッテリーの液面を点検す 電気装置が作動しないときや、電球が切れていないのにランプが点灯しないときは、ヒューズ切れが考えられます。 ヒューズは、次の場所にあります。 ・エンジンルーム内（運転席シートの ・ボンネット内・助手席足元（インパネ内）・バッテリールーム内 装備仕様の違いにより、所定の位置に ヒューズがない場合があります。また、装備がなくてもヒューズだけがある場合があります。 エンジンルーム内のヒューズ 運転席シートを引き上げた場所にありま

• 5-5ページ（エンジンルーム）64P0318 ブースターケーブルは確実に接続し てください。エンジン始動時の振動などでブースターケーブルが外れると、バッテリー正常車のドライブベルトや冷却ファンに巻き込まれるおそれがあります。 ショート防止のため、ブースターケー ブルの 端子は、バッテリーの 端子以外の部分（ 端子、ボデー、ブラケットなど）と接触させないでく

は押しがけができません。も安全のため、押しがけをしないでください。

ヒューズが切れたときは (1) 000-取扱説明書.book 22 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/ヒューズ切れ 7-23 ■ リレーボックス内のヒューズ ヒューズの表は、ボックスのふたの裏側にあります。64P0319 次の表は、各ヒューズが受け持つ主な

装備を表しています。注）RRDOORヒューズの接続先の1つに、オートステップ装備があります。→ 7-27 ページ（オートステップ用ヒューズが切れたとき）位置 表示 容量 接続先名称1 RDTR 30Aラジエーター

2― ― ―3 BTRY2 30A バッテリー4 H/LR 15Aヘッドライト

5 ABSSOL 25AABSソレノイド6 H/LL 15Aヘッドライト

7 DOORRR 20Aパワースライドドア（右）8 B/U 30A バックアップ

11 BTRY 40A バッテリー 注）DOORRL 20A パワースライドドア（左）13 T/M 15A

ミッション14 4WD 15A 4WD15 CPRSR 10A

17 ST 30A スターター18 FI 15A 燃料噴射装置19 RRHTR 10A リヤヒーター20 STOP 10A 制動灯21 FRBLW 25A

22 BTRY3 30A バッテリー23 ABSMOT 40A ABSモーター位置 表示 容量 接続先名称

000-取扱説明書.book 23 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/ヒューズ切れ 7-24 ボンネット内のヒューズ 64P0321 ■ リレーボックス内のヒューズ ヒューズの表は、ボックスのふたの裏側にあります。64P0320 次の表は、各ヒューズが受け持つ主な

グローブボックスの取り外しかたにつ いては、5-38 ページの「エアフィルターの取り外し」をお読みください。64P0322ヒューズの表は、外したグローブボックスの裏側にあります。64P0323(2) リレーボックスNo.2位置 表示 容量 接続先名称24 H/LLOL 15Aヘッドライト下向き（左）25 H/LLOR 15Aヘッドライト下向き（右）26 FRFOG 15A

000-取扱説明書.book 24 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/ヒューズ切れ 7-25 次の表は、各ヒューズが受け持つ主な

注1）DOMEヒューズの接続先の1つに、 オートステップ装備があります。

• 7-27 ページ（オートステップ 用ヒューズが切れたとき） 注2）P/W T のヒューズを外したり交換 したりしたときは、はさみ込み防止 機構の初期設定を行なってくださ

2 MTR 10A メーター 3 BACK 10A 後退灯

P/Sコントローラー/ BCM/そのほか

9 WIP 10A ワイパー 10 FRWIP 20A

11 ACC2 15A アクセサリー 12 ACC 15A

注1） DOME 7.5A 室内灯 15 RADIO 15A ラジオ 16 T/M2 7.5A

位置 表示 容量 接続先名称 000-取扱説明書.book 25 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/ヒューズ切れ 7-26 バッテリールーム内のヒューズ バッテリーの 端子（1）に、メ イ ンヒューズ（2）（80Aのヒューズ1個）があります。 バッテリープレートの外しかたは、7- 20ページをお読みください。64P0324 上図は代表例です。お車のタイプによ り異なります。ヒューズの点検・交換には、ヒューズ抜き（低背ヒューズ用、市販品）および交換用ヒューズ（別売り）が必要となります。点検・交換の際は、スズキ販売店またはスズキ代理店にご相談ください。 エンジンスイッチを (OFF)にします。故障の状況から、点検すべきヒューズをヒューズの表で確認します。ヒューズ抜き（市販品）をヒューズに差し込んで引き抜き、ヒューズが切れていないか点検します。切れているときは、同じ容量のヒューズと交換します。 交換したヒューズがすぐに切れる ときは、電気系統の故障が考えられます。スズキサービス工場で点検を受けてください。82K208 (1) (2)

(1) 正常なヒューズの例(2) 切れたヒューズの例ヒューズは、同じサイズで同じ容量のものと交換してください。サイズの違うヒューズ、容量の大きいヒューズ、針金、銀紙などを使用すると、配線が焼損したり火災が発生したりする原因となります。

(1) (2) 000-取扱説明書.book 26 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

オートステップが作動しないときや、メーター内のオートステップ警告灯が点灯したままのときは、オートステップ用ヒューズが切れていることが考えられま

• 3-105ページ（オートステップ警告灯）→ 7-22ページ（エンジンルーム内のヒューズ）→ 7-24ページ（助手席足元のヒューズ）ライトやランプ、方向指示器／非常点滅表示灯などを点灯または点滅させて、電球切れがないか点検してください。 ヘッドライトなどのレンズ内

レンズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは、スズキサービス工場で点検を受けてください。オートステップが張り出した状態でオートステップ用ヒューズが切れたときは、走行を開始してもオートステップは自動的に格納されません。張り出したオートステップが人やものに当たるおそれがありますので、ステッププレートを取り外してください。→ 7-40 ページ（オートステップが格納されないときは）鉛バッテリーやオートステップ用ヒューズの交換などをすると、1 回目の助手席側スライドドアの開閉時にオートステップは作動しません。その場合、一度ドアを閉めて再度ドアを開けると、オートステップが作動するようになります。 オートステップはタイプ別装備 制動灯はほかの人に見てもらうか、 壁などを利用して点検してください。 メーター内の方向指示器表示灯の点 滅が異常に速くなったときは、方向指示器／非常点滅表示灯の電球切れが考えられます。ヘッドライトやリヤコンビネーションランプなどは、ランプ内外の温度差により一時的にレンズ内面がくもることがありますが、機能上の問題はありません。（窓ガラスがくもるのと同じ現

000-取扱説明書.book 27 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-28 電球が切れているときは、ワット数および型式が同一の電球と交換してください。電球のワット数および型式は、サービスデータ（8-4ページ）をご覧ください。 電球を交換しても点灯しない、または すぐ切れるときは電気系統の故障が考えられます。スズキサービス工場で点検を受けてください。高電圧による感電のおそれがあるため、次の電球交換は絶対に行なわないでください。交換の際は、スズキ販売店またはスズキ代理店にご相談くださ

ディスチャージ仕様車の下向きヘッ ドライト（ディスチャージ電球）および上向きヘッドライト（ハロゲン 電球を交換するときは、次のことをお守りください。 安全で平らな場所に駐車し、パーキ ングブレーキをしっかりとかけてく

エンジンを止め、各ランプを消灯さ せ、エンジンや排気管、電球などが十分に冷えてから行なってください。やけどのおそれがあります。 ハロゲン電球は高圧ガスを封入して いるため、とくに慎重に扱ってください。割れるとガラスが飛散して、けがのおそれがあります。

車両の部品などで手や腕などをけが しないよう、長袖の上着と手袋を着用してください。68H70550ハロゲン電球を扱うときは、油脂類が付着していない、きれいな手袋をはめてください。使用時電球が高温になるため、素手で扱ってガラス部分に油などが付着すると、発熱による早期電球切れのおそれがあります。 000-取扱説明書.book 28 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

ボンネットを開けます。→ 5-3ページ（ボンネット）カプラー（1）は、カプラー本体をしっかり持って車両後方へまっすぐ引いて外します。ゴムカバー（2）は、引いて外しま 64P70290止め金（3）を図の矢印のように、押しながら中央に寄せて固定フック（4）から外します。64P7030064P70310交換後は、外したときと逆の手順でもとにもどします。 ゴムカバーは、「TOP」という表 示があるツマミを上にして、しっかりとはめ込みます。

(4) (3) 止め金の固定状態は、電球近くの穴（5）を通して車両前方からも確認で

000-取扱説明書.book 29 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

交換作業のスペースを確保します。 エンジンをかけ、交換する電球の 側と同じ側にハンドルをいっぱいにまわします。エンジンを停止します。フェンダー内のカバーを一部外しま

フェンダー内のカバーにあるク リップ 2 個（1）は、マイナスドライバー（市販品）でこじって外 64P70140フェンダー内のカバー（2）をめくって内側から交換します。64P70150 カプラー（3）は、つめを押しな カプラーを外したあとに電球（ソ ケット一体式）（4）を、反時計方向にまわして外します。64P70160交換後は、外したときと逆の手順でもとにもどします。 フェンダー内のカバーは、バン パーの内側に入れます。

000-取扱説明書.book 30 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

次のランプは非分解式のため、電球のみの交換はできません。ランプ本体の交換となります。点検・交換の際は、スズキ販売店またはスズキ代理店にご相談くだ

方向指示器／非常点滅表示灯 ハイマウントストップランプ そのほかの一般的な電球 電球ソケットおよび電球の取り外し／取り付けは、次の方法で行ないます。 ■ 電球ソケットの取り外し／取

ソケットをランプ本体から取り外すと きは、ソケットを反時計方向にまわして引き抜きます。 取り付けるときは、ソケットをランプ 本体の切り欠きにあわせて差し込み、時計方向にまわします。72M2038 ■ 電球の取り外し／取り付け 2つのタイプがあります。 Aタイプは、図のように抜き差しする だけです。72M2014 Bタイプは、次のようになります。 ・取り外すときは、電球を押しながら反時計方向にまわします。・取り付けるときは、電球を押しながら時計方向にまわします。72M2015 ՘ɝ۶Ȫ ՘ɝȤ

Aタイプ ՘ɝ۶Ȫ ՘ɝȤ Bタイプ ՘ɝ۶Ȫ ՘ɝȤ 000-取扱説明書.book 31 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

「フォグランプ」（7-30 ページ参照） の手順 〜 を参考にしてフェンダー内のカバーをめくって内側から交換しま 64P70330※ ディスチャージ仕様車の方向指示器／非常点滅表示灯はBタイプです。 上図は代表例です。お車のタイプによ ■ リヤコンビネーションランプ リヤコンビネーションランプの裏側から交換します。64P70170リヤバンパー内のカバーを外しま

クリップ4個（1）は、マイナスド ライバー（市販品）でこじって外 64P70180(1) 車幅灯（A タイプ）(2) 方向指示器／非常点滅表示灯（前面、A タイプ）※

(1) (2) (1) 方向指示器／非常点滅表示灯（Aタイプ）(2) 後退灯（Aタイプ） タイプ1 (1) (2) タイプ2

(1) 000-取扱説明書.book 32 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/オーバーヒート 7-33 リヤコンビネーションランプの裏側から交換します。64P70190交換後は、外したときと逆の手順でもとにもどします。 ■ 番号灯（Aタイプ） レンズ（1）を反時計方向にまわして外してから交換します。64P70200次のようなときは、オーバーヒートです。 メーター内の水温警告灯が赤色に点灯 エンジンルームから蒸気が立ちのぼっ

65P70300メーターパネル内にあります。 エンジン回転中に、エンジン冷却水温 が高くなると赤色に点滅します。また、エンジン冷却水温が異常に高くなったときは赤色に点灯します。→ 1-12 ページ（警告灯・表示 (2) 制動灯／尾灯（Aタイプ）(3) 方向指示器／非常点滅表示灯（Bタイプ）(4) 後退灯（Aタイプ）

000-取扱説明書.book 33 ページ ２０１７年６月２０日　火曜日　午前９時５８分7 万一のとき/オーバーヒート 7-34 車を安全な場所に止めます。エンジンをかけたままでドア、エンジンルームおよびボンネットを開けて、エンジンルーム内の風通しをよくします。 エンジンルームから蒸気が立ちの ぼっているときは、エンジンルームおよびボンネットを開けずに次の手順を行なってください。→ 5-3ページ（ボンネット）→ 5-5ページ（エンジンルーム）冷却ファンの作動を確認し、水温警告灯が消灯するのを待ってエンジンを止めます。 冷却ファンが作動していないとき や、水温警告灯が消灯しないときは、ただちにエンジンを止め、スズキ販売店またはスズキ代理店にご連絡ください。エンジンが十分に冷えてから、冷却水の量やホースなどからの水漏れを点検します。冷却水の量が不足しているときは補充します。 水漏れなどの異常があるときは、 スズキ販売店またはスズキ代理店にご連絡ください。 冷却水がなく、やむをえず水だけ を補充したときは、できるだけ早くスズキサービス工場で冷却水の点検または交換をしてください。エンジンルームまたはボンネットから蒸気が立ちのぼっているときは、エンジンルームおよびボンネットを開けないでください。蒸気や熱湯が吹き出して、やけどのおそれがあります。 オーバーヒートしたときは

デガッシングキャップ（※）は、エンジンが十分に冷えてから外してください。エンジンが熱いときは冷却水に圧力がかかっているため、蒸気や熱湯が吹き出してやけどのおそれがありま ※圧力調整機能がついている冷却水リザーバータンクのキャップです。64P70340

000-取扱説明書.book 34 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-35 発炎筒は、助手席足元の左側面のホル ダーに取り付けています。 点火すると約 5 分間発炎します。踏切 や高速道路などの危険な場所で故障したときに、非常用信号として使用しま

使用方法は発炎筒に記載されていま す。あらかじめよく読んでおいてくだ

発炎筒に表示されている有効期限が切 れる前に、新品と交換してください。発炎筒はスズキ販売店またはスズキ代理店でご購入ください。64P70350 故障したときの連絡先は お買い求めのスズキ販売店またはスズキ代理店にご連絡ください。スズキ代理店および JAF の連絡先は、別冊の「スズキ4 輪車サービスネットワーク」をご覧く

万一のために、停止表示板（別売り）を車に備えてください。高速道路や自動車専用道路では、車の後方に停止表示板を置くことが法令で義務づけられていま

車を路肩などに止め、非常点滅表示灯を点滅させます。必要に応じて停止表示板（別売り）や発炎筒で他車に注意をうながします。63J70501全員車から降り、ガードレールの外など安全な場所に、すみやかに避難してくだ (1) ホルダー (2) 発炎筒 お子さまにはさわらせないでくださ い。やけどや火災などの思いがけない事故を起こすおそれがあります。 必ずホルダーに保管してください。 点火するときは、筒先を顔や身体に 向けないでください。やけどのおそれがあります。 ガソリンなどの可燃物の近くでは使 用しないでください。火災の原因となります。 トンネル内など、換気が悪い場所で 発炎筒を使用すると、煙で視界が悪くなります。トンネル内での合図は非常点滅表示灯をご使用ください。

000-取扱説明書.book 35 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-36 踏切内で動けなくなったときは 脱輪など、踏切内で動けなくなったとき は、ただちに踏切の非常ボタンを押して

64L70190 踏切の非常ボタンがわからないときは、 発炎筒で列車に合図してください。 64L70200 エンストした車を少し移動さ

踏切や交差点などでエンストして動けな くなったときは、付近の人に押しても らって、車を安全な場所まで移動させて

イッチを の位置でブレーキを踏 んでから、セレクトレバーを に入 れます。また、メーター内のセレクト レバー位置表示が N になっていること

はチェンジレバーを N （ニュートラル）に入れます。 68H70430 エンジンスイッチを の位置 で保持してスターターをまわすこと により、車を動かすことはできませ

の場合、エンジンスイッチを に してブレーキペダルを踏んだ状態で もセレクトレバーを からほかの 位置へ動かせないときは、4-19ペー ジ（オートマチック車）または4-30 ページ（オートギヤシフト車）の手 順でシフトロックを解除してくださ

START オートマチック車・オートギヤシフト車

000-取扱説明書.book 36 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-37 けん引してもらうときは レッカー車でけん引するとき、フルタ イム4WD車は必ず4輪を持ち上げてく ださい。それ以外の車は 4 輪または駆 動輪である後輪を持ち上げてくださ

故障車を移動するには、車両運搬車を 利用する方法もあります。 エンジンがかかっていても車が動かな かったり、いつもと違う音がしたりす るときは、駆動装置の故障が考えられ

けん引する前に、スズキ販売店または スズキ代理店にご連絡ください。 68H70440 ■ パートタイム4WD車 後輪だけを持ち上げてけん引するとき は、安全や駆動装置の保護のため、必ず けん引の前に 2WDに切り替えてくださ

• 4-45ページ（4WDスイッチ） レーザーレーダー装備車をけん引す るときは、レーダーブレーキサポー ト（RBS）OFF スイッチを操作して 作動停止（OFF）にしてください。 急にRBSが作動して思いがけない事 故につながるおそれがあります。 フルタイム4WD車は、前輪だけまた は後輪だけを台車に載せた（車輪が 回転できない）状態で絶対にけん引 しないでください。車が台車から飛 び出すなどの思いがけない事故につ ながるおそれがあります。また、駆 動装置が破損する原因となります。 パートタイム4WD車は、4WDのまま で前輪だけまたは後輪だけを台車に載 せた（車輪が回転できない）状態で絶 対にけん引しないでください。車が台 車から飛び出すなどの思いがけない事 故につながるおそれがあります。また、 駆動装置が破損する原因となります。 000-取扱説明書.book 37 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

ロープは、けん引フック（1）にかけます。64P70210 ロープでけん引してもらうと

けん引フックにロープをかけます。 ロープをかけるときは、できるだ け同じ側で水平にかけてくださ ロープの中間に白い布（30cm 平方以上）を付けます。64P70360 この車で他車をけん引することはで リヤ側に装備されている ※ 印のフッ クは、車を輸送するときの固定用フックです。けん引には使用しないでください。フックや車体が破損するおそれがあります。64P70220

けん引中に、ロープがバンパーを傷つけるおそれがあるときは、あらかじめバンパーを外してください。

ȺȠɞȳȤպȫϫȺ ᴥ³°ãíࢲ஁˨ᴦ µíю ²µíю 000-取扱説明書.book 38 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-39 エンジンはかけたままにします。 エンジンがかからないときは、エ ンジンスイッチを （OFF）以外の位置にします。 ハンドルを左右にまわして、ハン ドルロックが解除されているか確認します。 レーザーレーダー装備車は、エン

ジンスイッチ位置が のときは、レーダーブレーキサポート（RBS）OFF スイッチを操作して作動停止（OFF）にしてください。→ 4-64ページ（レーダーブレーキサポート（RBS）OFFスイッチ）

パートタイム 4WD 車は、4WD ス イッチを操作して駆動状態を2WDにします。→ 4-45 ページ（2WD4WDの切替え操作）はセレクトレバーを に入れます。 はエンジンスイッチを にして、ブレーキペダルを踏んでから、セレクトレバーを に入れます。また、メーター内のセレクトレバー位置表示がNになっていることを確認します。はチェンジレバーをN（ニュートラル）に入れます。 キーを抜いたりエンジンスイッチを （OFF）の位置にしたりしないでください。ハンドルがロックされてまわせなくなります。 ブレーキ倍力装置が働かないため、 いつもより強めにブレーキペダルを踏んでください。 パワーステアリング装置が働かない ため、通常より大きな力をかけて操作してください。故障や鉛バッテリーあがりなどでハンドルロックが解除できないときは、ロープでけん引しないでください。

エンジンがかからない車の運転 LOCK N（ニュートラル）にできないときは、ロープけん引できません。スズキ代理店や JAF などのロードサービス事業者にご連絡ください。 の場合、故障や鉛バッテリーあがりなどで、エンジンスイッチを にしてブレーキペダルを踏んだ状態でもセレクトレバーを からほかの位置へ動かせないときは、4-19ページ（オートマチック車）または4-30 ページ（オートギヤシフト車）の手順でシフトロックを解除してください。

000-取扱説明書.book 39 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-40 けん引中はロープをたるませないようにします。追突防止のため、前の車の制動灯をよく見て運転してくだ

後続車に注意をうながすため、け ん引される車は非常点滅表示灯を点滅させてください。 ■ ステッププレートの取り外し

パーキングブレーキをしっかりとかけます。セレクトレバーを に入れ、エンジンを止めます。ホイールナットレンチを取り出しま

ホイールナットレンチの収納場所 については、7-2 ページの「工具、ジャッキ、タイヤパンク応急修理セットの収納場所」をお読みください。オートステップスイッチをにして、助手席側のスライドドアを完全に閉めます。長い下り坂や急な下り坂があるときは、ロープけん引をせず、レッカー車を依頼してください。エンジンブレーキがまったく効かないため、下り坂でブレーキペダルを踏み続けるとブレーキ装置が過熱して、ブレーキが効かなくなるおそれがあります。 けん引する車は、急発進などけん引 フックやロープに大きな衝撃が加わる運転をしないでください。けん引フックや車体が破損するおそれがあ

ロープでけん引してもらうときは、トランスミッション保護のため、速度30km/h以下、走行距離30km以内にしてください。

故障や凍結などで、助手席側のスライドドアを完全に閉めてもオートステップが格納されない場合、張り出したオートステップが人やものに当たるおそれがあります。次の手順でステッププレートを取り外し、スズキサービス工場で点検を受けてください。車両の部品などで手や腕などをけがしないよう、長袖の上着と手袋を着用してください。

OFF 000-取扱説明書.book 40 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

7-41 ステッププレート（1）の裏側奥にあるボルト 2 個（2）をホイールナットレンチ（3）でゆるめ、取り外します。 ボルトをゆるめる方向は、上から 見た場合、時計方向となります。 ボルトが固くて外れないときは、 無理に外そうとしないで、スズキ販売店またはスズキ代理店にご相談ください。64P0326 ホイールナットレンチを使用した あとは、所定の位置に収納し、しっかり固定してください。ステッププレートを取り外します。 両手で持って、水平方向に引き抜

64P0327 取り外したボルトおよびステップ プレートは、点検を受けるまで、荷室などに収納してください。ホイールナットレンチは、ボルトの頭に確実にはめてください。不確実な場合、レンチが外れて思わぬけがの原因となります。

000-取扱説明書.book 41 ページ ２０１７年６月２０日　火曜日　午前９時５８分7

事故の続発を防ぐため、ほかの交通 のさまたげにならない安全な場所に 車を移動し、エンジンを止めます。 負傷者がいるときは、医師、救急車 などが到着するまでの間、安全な場 所で応急手当を行ないます。ただ し、頭部に傷があるときは、そのま まの姿勢で動かさないようにしてく ださい。その場合でも、後続事故の 心配があるときは、安全な場所に移

事故が発生した場所、状況、負傷者 や負傷の程度などを警察官に報告

相手方、事故の状況をメモします。 ご購入された販売店や保険会社へ連

後遺症が出るおそれがあります。 万一、事故が起きたときは

000-取扱説明書.book 42 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

8-1 ※1 適切なオイルのご使用方法については、2-40ページの「エンジンオイルの規格／ 粘度」をお読みください。 油脂類などの交換時期は、「メンテナンスノート」をご覧ください。 指定外のトランスミッションフルードは絶対に入れないでください。 項    目 デ    ー    タ

使用燃料 無鉛レギュラーガソリン タンク容量 37L

（※1） グレード エクスターFSL5W-30

オイル交換時 2.7L オイル、オイルフィルター同時交換時 2.8L

（AT車） グレード スズキATF3317DEXRON

（MT車） グレード スズキ4輪ギヤオイル 75W-80

2WD 1.4L 4WD パートタイム 2.6L フルタイム 2.8L

（AGS車） グレード スズキ４輪ギヤオイル 75W シンセティック

（4WD/MT車） グレード スズキ4輪ギヤオイル 75W-80 規定量 トランスミッションと共用

（4WD/AGS車） グレード スズキ４輪ギヤオイル 75W シンセティック 規定量 トランスミッションと共用

（4WD/AT車） グレード スズキ4輪ギヤオイル 75W-80

パートタイム4WD車 1.2L フルタイム4WD車 1.4L

000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

8-2 油脂類などの交換時期、規定の冷却水濃度は、「メンテナンスノート」をご覧ください。 指定外のブレーキ液は絶対に入れないでください。 項    目 デ    ー    タ

グレード スズキ4輪スーパーギヤオイル 75W-85

フロント（4WD車） 0.6L リヤ 1.3L

グレード スズキ純正スーパーロングライフクーラント（青色）

グレード スズキ純正ウインドーウォッシャー液 タンク容量 1.6L ブレーキ液 グレード スズキ純正ブレーキフルード（DOT-3）

ターボなし車 NGK:LMAR7CI-8

ターボ車 NGK:ILMAR7A8（イリジウム）

38B19R 000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

8-3 ※2 点検して限度値に達していたら、ディスクやドラムを新品に交換してください。 なお、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲー ジによる測定が必要です。スズキ販売店またはスズキ代理店にご相談ください。 項    目 デ    ー    タ

基準値（新品時） 12.0mm 限度値 10.0mm

基準値（新品時） 17.0mm 限度値 15.0mm

（※2） 基準値（新品時） 180mm 限度値 182mm

遊び 1〜8mm 床板とのすきま 84mm以上〔踏み込み力300N（31kgf）〕

踏みしろ 6〜8ノッチ〔踏み込み力300N（31kgf）〕

引きしろ 5〜8ノッチ〔操作力200N（20kgf）〕 遊び 10〜20mm 床板とのすきま 51〜65mm（クラッチが切れたとき） 65P80020ドライブベルト

新品時 8.5〜9.6mm 再張時 10.5〜11.9mm 64P0328 ハンドル 遊び 0〜30mm（ホイール外周） タイヤ ローテーション 5,000km走行ごと

ࣂ౉ȻɁȬȠɑ 000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

交換方法については、参照先の内容をお読みください。 表に記載されている次の電球の場合、点検・交換の際はスズキ販売店またはスズキ代 理店にご相談ください。 ※1高電圧の電球を使用している、または交換の際に高電圧部分に触れて感電のおそ

※2非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換とな

ハロゲン仕様車 60/55W（H4） 7-29ページ

上向き 55W（H1） ※1 下向き 35W（D4R） ※1 フォグランプ 19W（H16） 7-30ページ 車幅灯 5W（W5W） 7-32ページ

標準車 21W（WY21W） 7-32ページ

21W（PY21W） 7-32ページ 側面 ドアミラー LED ※2

タイプ1 21W（WY21W） 7-32ページ タイプ2 21W（PY21W） 7-32ページ

タイプ1 LED ※2 タイプ2 21/5W（W21/5W） 7-32ページ ハイマウントストップランプ LED ※2 後退灯 16W（W16W） 7-32ページ 番号灯 5W（W5W） 7-33ページ 前席室内灯 8W 後席室内灯 10W 荷室室内灯 8W 000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部 に貼付してある「空気圧ラベル」で確認してください。

※軽積載とは、2名以下乗車の場合は積載量150kg以下、3名以上乗車の場合は積載量 50kg以下を示します。

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて は、スズキ販売店またはスズキ代理店にご相談ください。

T125/70D14 ― 420kPa （4.2kgf/cm

（PCD） 145/80R1280/78NLT 124.00B 45mm 100mm155/70R1375S 134.50B 50mm 165/60R1475H 1441/2J 50mm 000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。 64P0329 太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧ください。 （1） リレーボックスNo.2（タイプ別装備） （2） ブレーキフルードリザーバータンク （3） デガッシングタンク（圧力調整機能付冷却水リザーバータンク） （4） ウォッシャータンク (1) (4) (2) (3) 000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分サービスデータ 8-7

エンジンルームをのぞいて イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。 64P1018 太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧ください。 （1） リレーボックスNo.1 （2） ATフルードレベルゲージ （3） AGSアクチュエーターフルード リザーバータンク（※） （4） エアクリーナー （5） エンジンオイルレベルゲージ （6） ドライブベルト （7） エンジンオイル

※ 液量が MIN レベルを下回っている ときは、ただちにスズキ販売店ま たはスズキ代理店にご連絡くださ

8-8 次の機能は、必ず初期設定してください こんな機能が設定切替え（カスタマイズ）できます 次の機能の設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。 キーレスプッシュスタートシステム（タイプ別装備）

エコドライブアシスト照明（タイプ別装備） エコドライブインジケーター（タイプ別装備） 項目 機能 初期設定が必要なとき

• 3-36ページ 鉛バッテリー端子やヒューズ （7-22ページ参照）を外す

車室内、荷室、前席／バッ クドアにある発信機の機能

携帯リモコン電池消耗警告 灯の点灯（約15秒間）

携帯リモコン検出範囲外警 告ブザーの吹鳴（1回）

（キーレスプッシュスター トシステム装備車のみ）

• 3-20ページ すべてのドアを自動で施錠 車速連動モード シフト連動

000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分8

• 3-20ページ すべてのドアを自動で解錠 シフト連動

• 3-42ページ ドアの施錠やエンジンス イッチ操作による連動動作

• 3-86ページ スピードメーターの一部の 照明色が青から緑に変化

• 3-114ページ エコドライブインジケー

LOCK 000-取扱説明書.book 9 ページ ２０１７年６月２０日　火曜日　午前９時５８分8-10 000-取扱説明書.book 10 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

9-1 2速発進モードインジケーター ･･ 3-107 2速発進モード選択機能 ･････････ 4-34 4WD車の運転 ･･････････････････ 2-35 4WDスイッチ ･･････････････････ 4-45 4WD表示灯 ･･･････････････････ 3-114 ABS （アンチロックブレーキシステム） 警告灯･･････････････････ 3-97 、4-53 装置･････････････････････････ 4-51 ACC表示灯 ･･･････････････ 3-112 、4-6 AM／FMラジオ ････････････････ 5-42 CDプレーヤー･･････････････････ 5-44 D（ドライブ）モード表示 ････････ 3-107 ESP

･･････････････････････････ 4-47 ESP

OFFスイッチ ･････････････ 4-49 ESP

OFF表示灯 ･･･････････････ 4-50 ESP

作動表示灯 ････････････････ 4-48 IGON表示灯 ･･････････････ 3-112 、4-6 ISOFIX ････････････････････････ 3-82 ISOFIX対応チャイルドシート 固定専用金具･････････････････ 3-82 M（マニュアル）モード表示･･････ 3-107 R（リバース）ポジション警告ブザー ･････････････2-25 、2-27、4-21、4-37 SRSエアバッグ警告灯 ･･････････････････ 3-64 、3-73、3-96 SRSエアバッグシステム ････2-32 、3-66 アームレスト（ひじ掛け）･････････ 5-18 アクセサリーソケット ･･･････････ 5-17 アシストグリップ ･･･････････････ 5-20

タイヤ交換の準備 ･････････････ 7-14 タイヤチェーン ･･･････････････ 6-19 アンサーバック機能 ･･････････････ 3-6 アンテナ ･･･････････････････････ 5-39 イモビライザー警告灯 ･･････3-103 、4-4 イモビライザーシステム ･･････････ 4-4 インパネトレー ･････････････････ 5-10

ウインドーロックスイッチ ･････ 3-35 手動ウインドー ･･･････････････ 3-38 パワーウインドー ･････････････ 3-34 フロントガラスの手入れ ････････ 6-3 ウォッシャー液 ･････････6-13 、8-2、8-6 ウォッシャースイッチ ･･････････3-121 運転支援機能 ･･･････････････････ 4-56 運転席シートヒータースイッチ ･･･ 3-46

000-取扱説明書.book 1 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

オートエアコン ･･･････････････ 5-28 吹出し口 ･････････････････････ 5-23 マニュアルエアコン ･･･････････ 5-24 エアフィルター ･････････････････ 5-38 エコ運転表示機能 ･･･････････････ 3-90 エコスコア ･････････････････････ 3-90 エコドライブ ･･･････････････････ 2-41 エコドライブアシスト照明 ･････････････････････････････ 3-86 エコドライブインジケーター ････3-114 エマージェンシーストップシグナル （ESS）･･･････････････････････ 4-54 エンジンオイル ･･････ 2-40 、3-101、8-1

インジケーター ････････ 3-93 、3-115 エンジン回転計（タコメーター）･･･ 3-86 エンジンキー ････････････････････ 3-2 エンジン警告灯 ･････････････････ 3-99 エンジンスイッチ ････････････････ 4-2 エンジンスイッチ照明 ････････････ 4-8 エンジンスイッチもどし忘れ 警告ブザー ･･･････････････････ 4-14 エンジンのかけかた ･･････････････ 4-9 エンジンの止めかた ･････････････ 4-12 エンジンブレーキ ･･･････････････ 2-16 エンジンルームをのぞいて ････････ 8-7 エンジンを止めるときは ･････････ 4-12 エンスト ･･･････････････････････ 7-36 オーディオ ･････････････････････ 5-41 オートエアコン ･････････････････ 5-28

運転 ･････････････････････････ 4-38 セレクトレバー ･･･････････････ 4-28 オートステップ･････････････････ 3-28

格納されないときは･･･････････ 7-40 オートステップ警告灯･･････････ 3-105 オートステップ装備車の 正しい使いかた･･･････････････ 2-30 オートドアアンロック･･･････････ 3-20 オートドアロック･･･････････････ 3-20

運転･････････････････････････ 4-23 セレクトレバー･･･････････････ 4-17 オートライトシステム･･････････ 3-116 オートレベリング警告灯･････････ 3-98 オーバードライブ（O/D）スイッチ OFF表示･････････････････････ 4-20 装置･････････････････････････ 4-19 オーバードライブOFF表示･･････ 3-108 オーバーヒート･････････････････ 7-33 オイル（エンジンオイル） ･･･････････････････2-40 、3-101、8-1

取扱い･･･････････････････････ 7-13 取り出しかた、取扱い････････････7-4

シートベルトによる固定･･･････ 3-80

選択について･････････････････ 3-74 お子さまを乗せるときは2-5

（エアコン、ヒーター）･････ 5-26 、5-32 外装のお手入れ･･･････････････････ 6-2 ガソリン（燃料）･････････････ 2-24、8-1 仮眠するときは･････････････････ 2-21 ガレージジャッキ･･･････････････ 7-17 冠水した場所･･･････････････････ 2-18 寒冷時の取扱い･････････････････ 6-13

000-取扱説明書.book 2 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

9-3 キー（エンジンキー）･･･････････････3-2 キーインターロック････････ 4-21 、4-36 キースイッチ（エンジンスイッチ）･･･4-2 キーナンバープレート･････････････3-4 キー抜き忘れ警告ブザー･････････ 4-14 キーレスエントリー･･･････････････3-4 キーレスプッシュスタート システム･･･････････････････････4-5 キックダウン･･･ 4-20 、4-25、4-36、4-41 ギヤポジション表示････････････ 3-110 給油･･･････････････････ 2-23 、5-2、8-1 空気圧･･･････････････････････････8-5

（デフロスター）･･････････ 5-23 、5-34 くもり取り（リヤデフォッガー）･･･ 5-35 クラッチスタートシステム･･･････ 4-10 クリープ機能･･････････････ 2-27 、4-35 クリープ現象･･････････････ 2-24 、4-20 車のお手入れ･････････････････････6-2 グローブボックス･･･････････････ 5-11 警告灯･････････････････････････ 1-12 警告灯・表示灯の見かた･･････････ 3-95

R（リバース）ポジション警告ブザー ･･･････････ 2-25 、2-27、4-21、4-37 エンジンスイッチもどし忘れ 警告ブザー･････････････････ 4-14 キー抜き忘れ警告ブザー･･･････ 4-14 警告ブザーが鳴ったときは･････ 1-19 携帯リモコン検出範囲外 警告ブザー･････････････ 4-7 、4-12 シートベルト警告ブザー ･･･････ 3-60 パーキングブレーキ解除忘れ 警告ブザー ･････････････････ 4-16

警告ブザー ･････････････････ 4-15 ライト消し忘れ警告ブザー ････3-117 リクエストスイッチ未作動 警告ブザー ･････････････････ 3-11 携帯電話 ･･･････････････････････ 2-15 携帯リモコン ････････････････････ 3-7 携帯リモコン車外持ち出し警告 ････ 4-8 携帯リモコン電池消耗警告灯 ････････････････････････3-9 、3-104 携帯リモコン閉じ込み防止機能 ･･･ 3-11 警報装置 ･･･････････････････････ 3-31 けん引 ･････････････････････････ 7-37 工具 ････････････････････････････ 7-2 光軸調整ダイヤル ･･････････････3-119 後席シート ･････････････････････ 3-47 後退時左右確認サポート機能 ･････ 5-68 故障したときは ･････････････････ 7-35 誤発進抑制機能 ･････････････････ 4-61 サービスデータ ･･････････････････ 8-1 サイドアンダーミラー ･･･････････ 3-44 サンバイザー ････････････････････ 5-7

000-取扱説明書.book 3 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

9-4 シート ･････････････････････････ 3-45 シートヒーター（運転席）･････････ 3-46 シートベルト ･･･････････････････ 3-59

フォースリミッター ･･･････････ 3-65 シートベルト警告灯 ･････････････ 3-96 シートベルト警告ブザー ･････････ 3-60 シートベルトプリテンショナー ･･･ 3-64 事故が起きたときは ･････････････ 7-42 室内灯 ･･････････････････････ 5-8 、8-4 自動俯瞰（ふかん）機能 ･･･････････ 5-66 シフトダウンの上限速度 マニュアル車 ･････････････････ 4-45 シフトロック ･･ 4-18 、4-26、4-30、4-42 ジャッキ（収納場所）･･････････････ 7-2

（タイヤチェーン）･････････････ 6-20

（パンクしたとき）･････････････ 7-15

（パワードアロック）･･･････････ 3-18 充電警告灯 ････････････････････3-101 樹脂部品などの手入れ ････････････ 6-5 出発の前に ･･････････････････････ 2-2 手動ウインドー ･････････････････ 3-38 ジュニアシート ･････････････2-7 、3-75 照明コントロール表示 ･･･････････ 3-89 助手席シートバックポケット ･････ 5-20 ショッピングフック ･････････････ 5-16 水温警告灯 ･･･････････････ 3-98 、7-33 スタック（立ち往生）･････････････ 2-19 ステアリングオーディオ スイッチ ･････････････････････ 5-58 スノーブレード ･････････････････ 6-14 スピードメーター（速度計）･･･････ 3-86 スペアタイヤ（応急用スペアタイヤ） 取扱い ･･･････････････････････ 7-13 取り出しかた ･･････････････････ 7-4 スライドドアクローザー･････････ 3-21 スライドレバー････････････ 3-45 、3-47

インジケーター･･････････････ 3-112

操作････････････････････ 4-17 、4-28 セレクトレバー位置表示････････ 3-109 洗車･････････････････････････････ 6-2 前照灯（ヘッドライト） ･･･････････････････3-116 、7-28、8-4 前席シート･････････････････････ 3-45 センターミドルトレー･･･････････ 5-10 走行中の注意･･･････････････････ 2-14 速度計（スピードメーター）･･･････ 3-86 ターボ車の運転･････････････････ 2-36 タイトコーナーブレーキング 現象･････････････････････････ 2-35 タイマーロック機能･･･････････････ 3-7

応急修理したあとは･･･････････ 7-12 応急修理のしかた･･･････････････7-8 空気圧･････････････････････････8-5 交換したあとは･･･････････････ 7-19 交換するときは･････････････････6-6 交換の準備･･･････････････････ 7-14 チェーン･････････････････････ 6-19 パンク応急修理セット･･･････････7-6 冬用タイヤ･･･････････････････ 6-14 ホイールサイズ･････････････････8-5 ローテーション･････････････････6-5 輪止め･･････････････････ 2-21 、6-14 タイヤパンク応急修理セット･･･････ 7-6 タコメーター（エンジン回転計）･･･ 3-86 立ち往生･･･････････････････････ 2-19 暖機運転･･･････････････････････ 2-41

000-取扱説明書.book 4 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

9-5 チェーン（タイヤチェーン）･･･････ 6-19

（サンバイザー）･････････････････5-7 チャイルドシート･･･････････････ 3-75 チャイルドプルーフ･････････････ 3-19

･････････････ 2-20 、4-26、4-42、6-18 チルトステアリング･････････････ 3-44 停止表示板･････････････････････ 7-35 低水温表示灯･･････････････････ 3-111

ヘッドライト･････････････ 7-28 、8-4 デガッシングキャップ･･･････････ 7-34

（エアコン、ヒーター）･･････････ 5-23 デフロスタースイッチ･･･････････ 5-34

電球の交換（ランプ類）･････････ 7-28 電球の点検･･･････････････････ 7-27 ワット数（ランプ類）･････････････8-4 点検････････････････････････ 2-2 、8-1 電源が切り替わらないときは･･･････4-7 電源の切替え･････････････････････4-6 電池交換（リモコンキー）･･･････････6-7 ドア ･･･････････････････････････ 3-12 ドアの開閉 ･･････････････････････ 3-2 ドアポケット ･･･････････････････ 5-16 ドアミラー ･････････････････････ 3-40 ドアミラー角度調節スイッチ ･････ 3-40 ドアミラー格納スイッチ ･････････ 3-41 ドアミラーヒータースイッチ ･････ 3-43 ドアロック解除機能 ･････････････ 3-19 凍結防止剤 ･････････････････････ 6-18 凍結路 ･････････････････････････ 6-17 時計（時計合わせ）･･････････5-44 、5-47 登坂変速制御 ･･･････････････････ 4-21 トランスミッション警告灯 ･･････3-102 ドリンクホルダー ･･･････････････ 5-13

（エアコン、ヒーター）･････5-26 、5-32 内装のお手入れ ･･････････････････ 6-4 長い荷物を積むとき ･････････････ 3-57 日常点検 ････････････････････････ 2-2 燃料 ･･･････････････････････ 2-24 、8-1 燃料給油口 ･･････････････････････ 5-2 燃料計 ･････････････････････････ 3-86 燃料残量警告灯 ･････････････････ 3-97 燃料タンク容量 ･･････････････････ 8-1

000-取扱説明書.book 5 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

寒冷時の取扱い ･･･････････････ 6-18 操作 ･････････････････････････ 4-15 ブレーキ警告灯 ･･･････････････ 3-95 パートタイム4WD ･･････････････ 4-45 灰皿 ･･･････････････････････････ 5-12 ハイドロプレーニング現象 ･･･････ 2-18 ハイマウントストップランプ ･････････････････････････7-31 、8-4 はさみ込み防止機構 ･･･････ 3-27 、3-36 発炎筒 ･････････････････････････ 7-35 バックアイカメラ ･･･････････････ 5-59

室内側の手入れ ････････････････ 6-5 バックミラー（ルームミラー）･････ 3-39 発進モード切替えスイッチ ･･･････ 4-34

鉛バッテリー ･････････････････ 6-13 鉛バッテリーあがり ･･･････････ 7-20 バッテリーあがり ･･･････････････ 7-20

（サンバイザー）････････････････ 5-7 ハロゲンヘッドライト ･･･････7-29 、8-4 パワーウインドー ･･･････････････ 3-34 パワーステアリング警告灯 ･･････3-100 パワースライドドア ･････････････ 3-22 パワースライドドアスイッチ ･････ 3-26 パワースライドドア装備車の 正しい使いかた ･･･････････････ 2-31 パワースライドドアボタン ･･･････ 3-26

メインスイッチ ･･･････････････ 3-23 パワードアロック ･･･････････････ 3-18

応急修理のしかた ･･････････････ 7-8 タイヤ交換 ･･･････････････････ 7-14 番号灯 ･････････････････････7-33 、8-4 半ドア警告灯 ･･････････････････3-103 ハンドルロックが解除できない ときは ････････････････････････ 4-4

警告ブザー ･･･････････････････ 4-15 ヒーター（エアコン）･････････････ 5-23 オートエアコン･･･････････････ 5-28 吹出し口･････････････････････ 5-23 マニュアルエアコン･･･････････ 5-24 非常点滅表示灯････････ 7-31 、7-32、8-4 非常点滅表示灯スイッチ････････ 3-121 必読！･･･････････････････････････ 2-2 ヒューズ切れ･･･････････････････ 7-22 表示灯･････････････････････････ 1-12 日よけ（サンバイザー）･････････････5-7 ピラーアンテナ･････････････････ 5-39 ヒルホールドコントロール･･･････ 4-55 ブースターケーブル･････････････ 7-20 フォグランプ･･･････････････ 7-30 、8-4 フォグランプスイッチ･･････････ 3-118 プッシュ表示灯････････････ 3-111、4-6 フットレスト･･･････････････････ 5-18 フューエルキャップ･･･････････････ 5-2 フューエルリッド･････････････5-2 、5-3 フルフラットシート･････････････ 3-58

（取り付け）･･･････････････････ 7-19

（取り外し）･･･････････････････ 7-15

ブレーキ液･････････････････････8-2 ブレーキ警告灯･･･････････････ 3-95

･････････････････2-20 、4-12、7-39 ブレーキシステム警告灯････････ 3-104

インジケーター･･････････････ 3-106 フロントシート･････････････････ 3-45

ウォッシャースイッチ････････ 3-122

000-取扱説明書.book 6 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

9-7 ヘッドライト（前照灯） ･･････････････････ 3-116 、7-28、8-4 ヘッドライト上向き（ハイビーム） 表示灯･･････････････････････ 3-108

後席･････････････････････････ 3-48 前席･････････････････････････ 3-46 ベビーシート･･･････････････････ 3-75 ホーンスイッチ････････････････ 3-124 ホイールキャップ（取り付け）･････ 7-19 ホイールキャップ（取り外し）･････ 7-15 ホイールサイズ･･･････････････････8-5 方向指示器････････････7-31 、7-32、8-4 方向指示器スイッチ････････････ 3-120 方向指示器表示灯･･････････････ 3-108 ボンネット･･･････････････････････5-3 ボンネットを開けて･･･････････････8-6 マニュアルエアコン･････････････ 5-24 マニュアルモードの使いかた･････ 4-31 マルチインフォメーション ディスプレイ･････････････････ 3-87 万一のとき･･･････････････････････7-1

サイドアンダーミラー･････････ 3-44 ドアミラー･･･････････････････ 3-40

（サンバイザー）･･･････････････5-7 ルームミラー･･･････････････････ 3-39 メーターの明るさ調節 ･･･････････ 3-89 メーターの見かた ･･･････････････ 3-85 油圧警告灯 ････････････････････3-101 雪道を走行するとき6-17 よくあるご質問 ･････････････････ 1-26 横風が強いときは ･･･････････････ 2-17 ライト消し忘れ警告ブザー ･･････3-117 ライトスイッチ ････････････････3-116 ライト点灯表示灯 ･･････････････3-108 ラゲッジサイドポケット ･････････ 5-22 ラジオ ･････････････････････････ 5-42

室内灯 ････････････････････････ 5-8 電球の交換（ランプ類）･････････ 7-28 ハイマウントストップランプ ･･･ 7-31 番号灯 ･･･････････････････････ 7-33 フォグランプ ･･････････ 3-118 、7-30 ヘッドライト ･････････････････ 7-28 方向指示器／非常点滅表示灯 ･･････････････････････7-31 、7-32 リヤコンビネーションランプ ･･･ 7-32 ワット数（ランプ類）･･････････････ 8-4

000-取扱説明書.book 7 ページ ２０１７年６月２０日　火曜日　午前９時５８分9

9-8 リクエストスイッチ ･･････････････ 3-9 リクエストスイッチ未作動 警告ブザー ･･･････････････････ 3-11 リクライニングレバー ･････ 3-45 、3-48 リジッドラック ･････････････････ 7-17 リバース（R）ポジション警告ブザー ････････････ 2-25 、2-27、4-21、4-37 リモート格納ミラー ･････････････ 3-42 リモコンキーの電池交換 ･･････････ 6-7 リヤ（後席）シート ･･･････････････ 3-47 リヤコンビネーションランプ ･････ 7-32 リヤデフォッガースイッチ ･･･････ 5-35 リヤヒータースイッチ ･･･････････ 5-36 リヤワイパー/ウォッシャー スイッチ ････････････････････3-123 ルーフアンテナ ･････････････････ 5-40 ルームミラー ･･･････････････････ 3-39 ルームランプ（室内灯）････････ 5-8 、8-4 レーザーレーダー ･･･････････････ 4-65 レーダーブレーキサポート （RBS）･･･････････････････････ 4-56 レーダーブレーキサポート

（RBS）OFFスイッチ ･･･････････ 4-64

（RBS)OFF表示灯 ････････････3-113

レーダーブレーキサポート （RBS)作動表示灯 ････････････3-113 冷却水（ラジエーター液） 寒冷時の取扱い ･･･････････････ 6-13 規定水量 ･･････････････････････ 8-2

寒冷時の取扱い･････6-14 、6-15、6-19 ワイパースイッチ････････････ 3-121 ワイパーブレードラバーの交換･･･ 6-10 ワックス･････････････････････････ 6-2 ワンアクションスイッチ･････････ 3-25

000-取扱説明書.book 8 ページ ２０１７年６月２０日　火曜日　午前９時５８分
