使用説明書 GALAXY EVO EGX850EWT ENERMAX

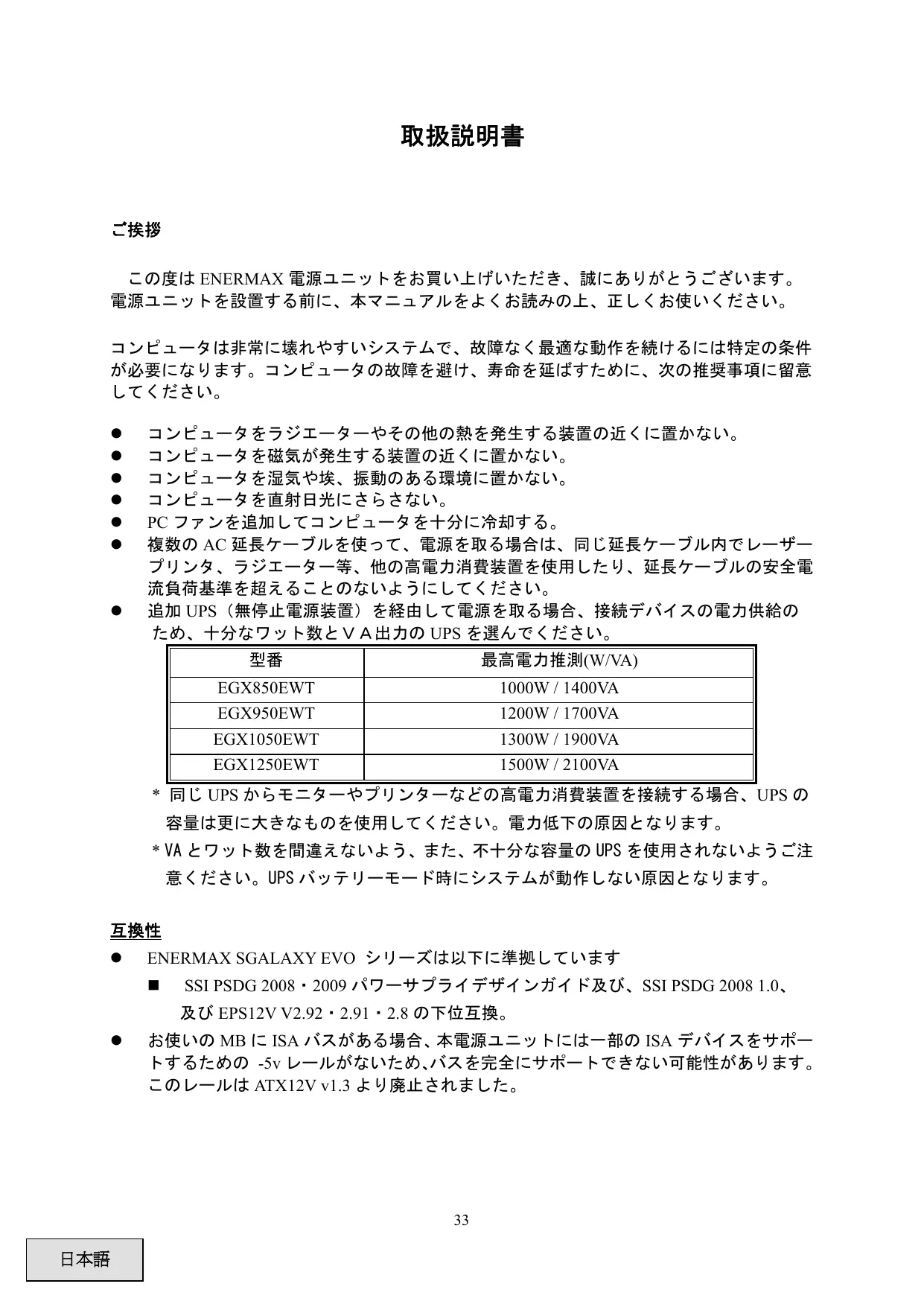

ご挨拶 この度は ENERMAX 電源ユニットをお買い上げいただき、誠にありがとうございます。 電源ユニットを設置する前に、本マニュアルをよくお読みの上、正しくお使いください。 コンピュータは非常に壊れやすいシステムで、故障なく最適な動作を続けるには特定の条件 が必要になります。コンピュータの故障を避け、寿命を延ばすために、次の推奨事項に留意 してください。 コンピュータをラジエーターやその他の熱を発生する装置の近くに置かない。 コンピュータを磁気が発生する装置の近くに置かない。 コンピュータを湿気や埃、振動のある環境に置かない。 コンピュータを直射日光にさらさない。 PC ファンを追加してコンピュータを十分に冷却する。 複数の AC 延長ケーブルを使って、電源を取る場合は、同じ延長ケーブル内でレーザー プリンタ、ラジエーター等、他の高電力消費装置を使用したり、延長ケーブルの安全電 流負荷基準を超えることのないようにしてください。 追加 UPS（無停止電源装置）を経由して電源を取る場合、接続デバイスの電力供給の ため、十分なワット数とＶＡ出力の UPS を選んでください。 型番

* 同じ UPS からモニターやプリンターなどの高電力消費装置を接続する場合、UPS の 容量は更に大きなものを使用してください。電力低下の原因となります。 * VA とワット数を間違えないよう、また、不十分な容量の UPS を使用されないようご注 意ください。UPS バッテリーモード時にシステムが動作しない原因となります。 互換性 ENERMAX SGALAXY EVO シリーズは以下に準拠しています SSI PSDG 2008・2009 パワーサプライデザインガイド及び、SSI PSDG 2008 1.0、 及び EPS12V V2.92・2.91・2.8 の下位互換。 お使いの MB に ISA バスがある場合、本電源ユニットには一部の ISA デバイスをサポー トするための -5v レールがないため、 バスを完全にサポートできない可能性があります。 このレールは ATX12V v1.3 より廃止されました。

部品名 ①出力ケーブル：「ケーブルとコネクタ」の項を 参照してください ②13.5cm ファン# 1 ③ハニカム構造# 1 ④パワーガード LED ⑤AC インレット# 2 ⑥I/O スイッチ*:電源 I/O（オン/オフ）スイッチ (I=ON, O=OFF) # 2

#1 効率よく電源ユニットを冷却させるため、ファン部分や排出口が遮蔽物などにより遮られ ることの無いよう設置してください。 本電源ユニットは独自の HeatGuard（冷却システム）を搭載しております。システムを シャットダウンした後や、ACPI S3 /S4 のスリープモードに移行した後、システムの 余熱を取り除きハードの寿命を延ばす為、30~60 秒の間電源ユニットのファンが回転を 続けます。 #2 ハードの取り外しやメンテナンスを行う際、電源ユニットの I/O スイッチを OFF にし、 LED ランプが消えたのを確認した後、AC コードプラグを抜いてください。

ケーブルとコネクタ コネクタ誤挿入防止設計です。そして、簡単にデバイスに接続できるように設計されます。 もし、簡単に挿入することができないなら、コネクタが正しい方向に挿入されているかどう かをお確かめください。コネクタを強引に差し込んだり、改造したりしないでください。 電源や PC コンポーネントの故障の原因になり、保証が無効になります。 下記の図はモジュラーソケットのレイアウトと DC レール分配の説明です。

5 ピンブラックソケット ブラックソケットがドライブまたは周辺機 器専用モジュラーケーブル用です。

12 ピンレッドソケット レッドソケットがグラフィックカード、CPU、 RAM 専用モジュラーケーブル用です。

コネクタ類 24P メインボード ネイティブケーブル, 12V1 新世代の ATX / BTX PC、およびデュアル CPU の EEB / CEB サーバー / ワークステ ーションボードをサポートします。 8P CPU +12V ネイティブケーブル, 12V1 & V2 マルチ CPU サーバー / ワークステーションシステムと、一部のシングル CPU PC システムをサポートします。 4+4P (8P) CPU +12V, コンバインモード ネイティブケーブル, 12V1 & V2 8 ピン構成では、マルチ CPU サーバー / ワークステーションシステムと、一部の シングル CPU PC システムをサポートします。 4+4P (8P) CPU +12V, スプリットモード ネイティブケーブル, 12V1 & V2 4 ピン構成では、ほとんどのシングル CPU システムをサポートします。 また、一部のマルチ CPU を使用したサーバー / ワークステーションシステムでは、 この拡張 4 ピンコネクタを使用するものもあります。 ※「+ 12V」のマーキングあるコネクタを使用してください。 6+2P (8P) PCI Express, コンバインモード ネイティブケーブル, 12V3 8 ピン構成の PCI Express グラフィックカード用 6+2P (8P) PCI Express, スプリットモード / 6P PCI Express ネイティブケーブル, 12V3 6 ピン構成の PCI Express グラフィックカード用 SATA 電源コネクタ# 1 SATA/SAS ドライブ用 4P Molex 電源コネクタ# 2 IDE/SCSI/SAS ドライブまたは、4 ピン電源ソケットを必要とする一部の AGP グラフィックカード用 FDD 電源コネクタ フロッピーディスクドライブ用 FM(ファン回転数) 電源コネクタ# 3 13.5cm ファン回転数測定用 回転数:800-1800RPM (±10%). #1 一部の SATA ドライブは、SATA と 4PMolex の 2 種類を接続することが可能です。そのような ドライブの場合、一種類の電源コネクタのみを接続してください。ドライブの取扱説明書を参照 してください。 #2 一部 20 ピンのメインコネクタを持つマザーボードは、グラフィックカード用に 4 ピン Molex コネ クタを使用する場合がございます。24 ピンのメインコネクタを持つマザーボードの場合は 4 ピン Molex コネクタを使用しなくても問題はありません。詳細はマザーボードの取扱説明書をご確認 ください。 #3 殆どのマザーボードは 2～4 つの 3 ピンファン電源供給用コネクタが付属されております。しかし ファンの信号を感知するのはその中の 1～2 つです。FM コネクタをマザーボードに挿しても BIOS 上でファン回転数がモニタリングできない場合、別の場所に接続してみてください。 35

モジュラーケーブル 付属されている正規の ENERMAX モジュールケーブルだけを使用してください。それ以外のケーブ ルは互換性がない可能性があり、電源ユニットやシステムへの損傷をもたらす恐れがあり、保証対 象外となります。 EMC012: 3 x 4P Molex (IDE/SCSI) ドライブ IDE/SCSI/SAS ドライブまたはその他の周辺機器用モジュラー ケーブル

EMC013: 3 x 4P Molex (IDE/SCSI)ドライブ& 1 X FDD コネクタ 3 つの IDE/SCSI/SAS インターフェースおよび周辺 機器 +1ｘFDD 電源コネクタ用モジュラーケーブル EMC014: 2 x 6+2P (8P) PCI-E 2.0 1 枚か 2 枚の高性能の PCI Express グラフィックカードを サポート。(6 ピンか 8 ピン PCI-E コネクタが必要。) EMC017: 4 x SATA ドライブ ODD と HDD などの 4 つ SATA/SAS ドライブ用モジュラー ケーブル

EMC018: 8P & 4P +12V CPU/RAM（オプション） 4CPU や 16 枚の RAM を搭載可能な特殊サーバー/ワークステーシ ョンをサポート。 同梱されているモジュラーケーブルは型番により若干異なります。 上記以外のケーブルをお探しのお客様は弊社Webサイトwww.enermax.comにてご確認 ください。 システムインテグレーター様へ: もしシステムによって特別なモジュラーの構成や特殊なデザインを 必要とする場合は ENERMAX 販売代理店または当社までお問い合わせください。.

モジュラーケーブルの取り付け/取り外し モジューラーケーブルを電源ユニットに取り付けます モジュラーケーブルの 5 ピン/12 ピンコネクタと電源ユニットのモジュラー ソケットの表面には、白い矢印のマークがあります。 正しく接続するステップは簡単です: 1. 黒いコネクタは黒いソケットに、赤いコネクタは赤いソケットに接続して ください。 2. 矢印マークが向かい合うように接続してください。 3. Step1 と 2 を確認してください。 電源ユニットからモジュラーケーブルを取り外します モジュラーケーブルの上下にある爪を押して開きます。 開いた状態で電源ユニットのソケットから引き抜いてください。 簡単に取り外すことができます。

システムの起動 電源を入れる前に、以下のことを再度ご確認ください。 1. メイン電源コネクタ 24 ピンは適切に接続されているか。 2.

CPU +12V 電源コネクタ(4 ピンあるいは 8 ピンの構成)は適切に接続されているか、または 4 ピン Molex 電源コネクタ(MB に必要される場合)は適切に接続されているか。

その他の電源コネクタは適切に接続されているか。

AC コードは適切にコンセントと電源ユニット AC インレットに接続されているか。

I/O スイッチが「I」に設定されており、PC の起動準備が完了しているか。

保護、安全、およびセキュリティ 本電源ユニットは最新の PowerGuard(パワーガード)システムを搭載しております。3 種類の LED に よって電源ユニットのステータスを表示します。異常な状態の場合、パワーガードが電源をオフにし システムを保護します。パワーガードに関する詳細は下記を参照してください。

PowerGuard(パワーガード)機能

* AC 入力なし - I/O スイッチを ON の状態にしてください。 * AC 入力なしまたは、電源が動作していない - 電源プラグがしっかりと挿し込まれているかチェックしてください。挿し 込まれていても LED がオレンジに変わらない場合はご購入元または ENERMAX 販売代理店、当社サポートにお問い合わせください。 システムオフまたはスタンバイモード時。 +5Vsb のみの出力となります 電源およびシステム通常運転 * システムに異常があり保護回路が働いている システムの電源スイッチを入れても LED がオレンジから赤に変わる場合 - 電源異常で保護回路が働いている - 全てのコネクタが正しく挿入されているかどうか確認してください。電源 ユニットを清掃してください。 システム動作中突然電源がシャットダウンする - 電源ユニットに触って温度を確認します。非常に高温になっている場合は、

ケースのファンや電源ユニットのファンの不具合や、コンピュータの不適切な

置き場所 (本マニュアルの冒頭にある推奨事項を確認してください) が原因 で熱くなった可能性があります。 - 電源ユニットの熱が冷めるまでしばらく待ちます。 - AC コードをコンセントおよび電源ユニットの AC 入力に再度接続します。 - 全てのファンが作動していることを確認します。 - 状況が変わらない場合、再度コネクタの挿入を確認し、PCI-E コネクタの 12V ラインを他のラインに変更します。

ご質問やサポートが必要な場合、ご購入元または ENERMAX 販売代理店、当社サポートにお 問い合わせください。

安全上のご注意 危険防止のため、電源ユニットを開けることは絶対におやめください。 無断で電源ユニットを開けると保証対象外となりサポート受付が不可能となりま す。

本書に記載されている事項は事前通告無しに変更されることがあります。 © 2008 すべての著作権は ENERMAX Technology Corporation にあります。ENERMAX からの書面に よる許可なく本書の複写、転載を禁じます。
