使用説明書 HDFX100 SONY

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

デジタルHDVS

ソニー製品は安全に十分に配慮して設計されています。しかし、電気製品はまちがった使い方をすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4～7ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者または営業担当者にご連絡ください。

万一、異常が起きたら

異常な音、におい、煙が出たら

→ ①電源を切る。 ②電源コードや接続コードを抜く。 ③ソニーのサービス担当者または営業担当者に修理を依頼する。

炎が出たら

→ すぐに電源を切り、消火する。

警告表示の意味

このオペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

火災

感電

手を挟まれ ないよう注意

注意

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

アース線を接続せよ

目次

警告 4

注意 5

その他の安全上のご注意……7

概要....7

HDFX100....8

HDTX100 9

システム構成例....10

光ファイバーケーブルとトライアックスケーブルを使った延長システム……10

使用上のご注意....11

設置環境 11

コネクター・ケーブルのクリーニング......11

仕様....13

HDFX100....13

HDTX100 14

警告

火災

感電

下記の注意を守らないと、火災や感電により死亡や大けがにつながることがあります。

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

密閉環境には設置しない

空調管理されていない密閉環境に設置すると、内部に熱がこもり、火災の原因となることがあります。

ケーブルを傷つけたまま使用しない

ケーブルを傷つけたまま使用すると、火災や感電の原因となります。

光ファイバー / トライアックスケーブルは定期的に交換する

光ファイバーケーブルおよびトライアックスケーブルは、劣化したまま使用すると火災や感電の原因となります。

定期的にケーブルを交換してください。

ラックの上部に設置しない（HDFX100 のみ）

本機は重量があります。ラックの上部に設置すると、ラックが転倒してけがの原因となることがあります。ラックの下からの高さがおよそ 1 m 以内の位置に設置してください。

付属の電源コードを使用する（HDFX100 のみ）

付属品以外の電源コードを使用すると、火災や感電の原因となります。

他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当者にご相談ください。

電源コードのプラグおよびコネクターは突き当たるまで差し込む（HDFX100 のみ）

まっすぐに突き当たるまで差し込まないと、火災や感電の原因となります。

表示された電源電圧で使用する（HDFX100 のみ）

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因となります。

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

分解禁止

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となります。

内部の調整や設定および点検を行う必要がある場合は、必ずサービストレーニングを受けた技術者にご依頼ください。

禁止

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

禁止

指定以外の機器を接続しない

本マニュアルに記載している以外の機器を接続すると、火災や感電の原因となります。（詳しくは 11 ページを参照）

指示

指定の接続ケーブルを使用する

光ファイバーケーブルおよびトライアックスケーブルは、指定のケーブルメーカーに加工をご依頼ください。指定どおりのものを使用しないと、火災や感電の原因となります。

注意

正しいインターフェースで接続する

CAMERA/HDTX 端子、HDCU 端子（HDFX100 の場合）、および CAMERA 端子、HDCU/HDFX 端子（HDTX100 の場合）に外部機器を接続する場合、接続時のインターフェースが正しくないと火災や感電の原因となります。これらの端子への機器の接続はサービストレーニングを受けた技術者にご依頼ください。

禁止

通風孔をふさがない（HDFX100 のみ）

通風孔をふさぐと内部に熱がこもり、火災の原因となることがあります。

- 風通しの悪い、狭いところに押し込まない。

- 毛足の長いじゅうたんや布団の上に置かない。

- 布をかけない。

禁止

電源コードを傷つけない（HDFX100 のみ）

電源コードを傷つけると、火災や感電の原因となります。

• 電源コードを加工したり、傷つけたりしない。
• 重いものをのせたり、引っ張ったりしない。
• 熱器具に近づけたり、加熱したりしない。
• 電源コードを抜くときは、必ずプラグを持って抜く。
• ラックマウントするとき、レールにはさみ込まない。

万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼ください。

アース線を接続せよ	安全アースを接続する(HDFX100のみ)安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。・電源コンセントが3極の場合付属の電源コードを使用することで安全アースが接続されます。・電源コンセントが2極の場合付属の3極→2極変換プラグを使用し、変換プラグから出ている緑色のアース線を建物に備えられているアース端子に接続してください。安全アースを取り付けることができない場合は、ソニーのサービス担当者にご連絡ください。
指示	機器を固定する(HDFX100のみ)地震などにより機器が転倒・落下すると、大けがの原因となります。インストレーションアンドメンテナンスマニュアルに従って機器をラックに固定してください。
指示	ラックは転倒・移動防止の処理をする(HDFX100のみ)地震などによりラックが転倒・移動すると大けがの原因となります。また、ラックの設置状況、強度を充分にお確かめください。
指示	2人以上でラックマウント・運搬する(HDFX100のみ)本機は重量があるので、けがや事故を防ぐため、ラックマウントや運搬は必ず2人以上で行ってください。
注意	安定した姿勢でラックマウントする(HDFX100のみ)本機をラックマウントするとき、および取り外すとき、バランスを崩すと機器が落下してけがの原因となることがあります。安定した姿勢で注意深く作業してください。
手を挟まれないよう注意	ラックマウントアダプターに手や指をはさまない(HDFX100のみ)ラックマウントした機器を収納するときおよび引き出すとき、ラックマウントアダプターに手や指をはさみ、けがの原因となることがあります。

その他の安全上のご注意

設置上のご注意

- 設置時には、通気やサービス性を考慮して設置スペースを確保してください。

- ファンの排気部や通気孔（底面）をふさがない。

- 通気のために、セット周辺に空間をあける。

- 作業エリアを確保するため、セット後方は、10 cm 以上の空間をあける。

レーザー機器についてのご注意

ここに規定した以外の手順による制御および調整は、危険なレーザー放射の被爆をもたらします。

レーザー特性

HD トライアックス CCU アダプター HDFX100 / HD ト

イアックスカメラアダプター HDTX100 は、ソニーの HD カメラおよびカメラコントロールユニットと接続し、カメラとカメラコントロールユニットの間の伝送を、光ファイバー伝送からトライアックス伝送へ変換するアダプターです。

HDFX100 は、トライアックスコネクターを持つ HD トライアックスカメラアダプター HDTX100 と、光ファイバーコネクターを持つカメラコントロールユニットとを結び、伝送方式を変換します。

HDTX100 は、光ファイバーコネクターを持つ HD カメラと、トライアックスコネクターを持つ HD トライアックスCCU アダプター HDFX100 とを結び、伝送方式を変換します。

ラックマウント可能

HDFX100 は、19 インチの EIA 規格標準ラックに組み込むことができます。

高さは 3 ユニットです。

◆ ラックへの取り付けについては、ソニーのサービス担当者または営業担当者にお問い合わせください。

各部の名称と働き

HDFX100

前面パネル

①電源スイッチ

本機、ビデオカメラ、IID トライアックスカメラアダプターなど、本システム全体の電源を入 / 切します。「|」側を押すと電源が入り、「○」側を押すと電源が切れます。

② POWER（電源）インジケーター

本機の電源が入ると、MAIN インジケーターと CAM インジケーターが点灯します。マスターセットアップユニットやリモートコントロールパネルの CAM POWER スイッチを押すと、カメラへの電源のみが OFF になり、CAM インジケーターのみが消灯します。

③ CABLE ALARM（ケーブルアラーム）インジケーター

OPEN（赤）：トライアックスケーブルを介して HD トライアックスカメラアダプターが接続されていないときに点灯します。

OPEN（赤点滅）：後面の HDCU 端子に接続された HD カメラコントロールユニットからの光受信の状態を表示します。異常があるときは点滅します。早い点滅の場合は危険レベル、遅い点滅は注意レベルの異常を示します。

SHORT（赤）：トライアックスケーブルの電源供給線が外被シールドとショートしているか、電源供給線間でショートしているときに点灯します。点灯中はカメラへ電源が供給されません。

後面パネル

① HDCU（HD カメラコントロールユニット）端子（光ファイバーコネクター）

光ファイバーケーブルで HD カメラコントロールユニットと接続します。電源、コントロール信号、ビデオ信号、音声信号など、ビデオカメラの信号を光ファイバーケーブル1 本で送受信することができます。

ご注意

光ファイバーケーブルの接続端面にほこりなどが付着すると、伝送エラーが発生しますので、接続しないときは、必ず付属のキャップをはめてください。

② CAMERA/HDTX（カメラ / HD トライアックスカメラ アダプター）端子（トライアックスコネクター）

トライアックスケーブルで HD トライアックスカメラ、または HD トライアックスカメラアダプター HDTX100 と接続します。

③ AC IN (AC電源入力) 端子

付属の電源コードでAC電源に接続します。付属のプラグホルダーを使って、電源コードを本機に固定することができます。

HDTX100

前面パネル

① CAM POWER（カメラ電源）インジケーター

ビデオカメラに電源が供給されているかどうかを示します。

緑：ビデオカメラに電源が供給されているときに点灯します。

赤：リモートコントロールパネル、マスターセット

アップユニット、HDカメラコントロールユニッ

トでCAMERA POWERスイッチがOFFになっ

ているときに点灯します。

赤点滅：後面のCAMERA端子に接続されたビデオカメラからの光受信の状態を示します。

早い点滅は危険レベルの異常を、遅い点滅は注意レベルの異常を示します。

後面パネル

① CAMERA（カメラ）端子（光ファイバーコネクター）

光ファイバーケーブルでビデオカメラと接続します。電

源、コントロール信号、ビデオ信号、音声信号など、ビデ

オカメラの信号を光ファイバーケーブル 1 本で送受信する

ことができます。

ご注意

光ファイバーケーブルの接続端面にほこりなどが付着すると、伝送エラーが発生しますので、接続しないときは、必ず付属のキャップをはめてください。

② HDCU/HDFX (HD カメラコントロールユニット / HD トライアックス CCU アダプター) 端子 (トライアックスコネクター)

トライアックスケーブルで HD トライアックス CCU アダプター HDFX100 と接続します。

システム構成例

ご注意

・以下に記載されている周辺機器や関連機器は、「生産完了」となっている場合があります。

機器の選定にあたっては、ソニーの営業担当者またはお買い上げ店にお問い合わせください。

・ スキンゲート信号は、Camera Video 信号に重置され、タリーが ON になると、強制的に OFF になります。

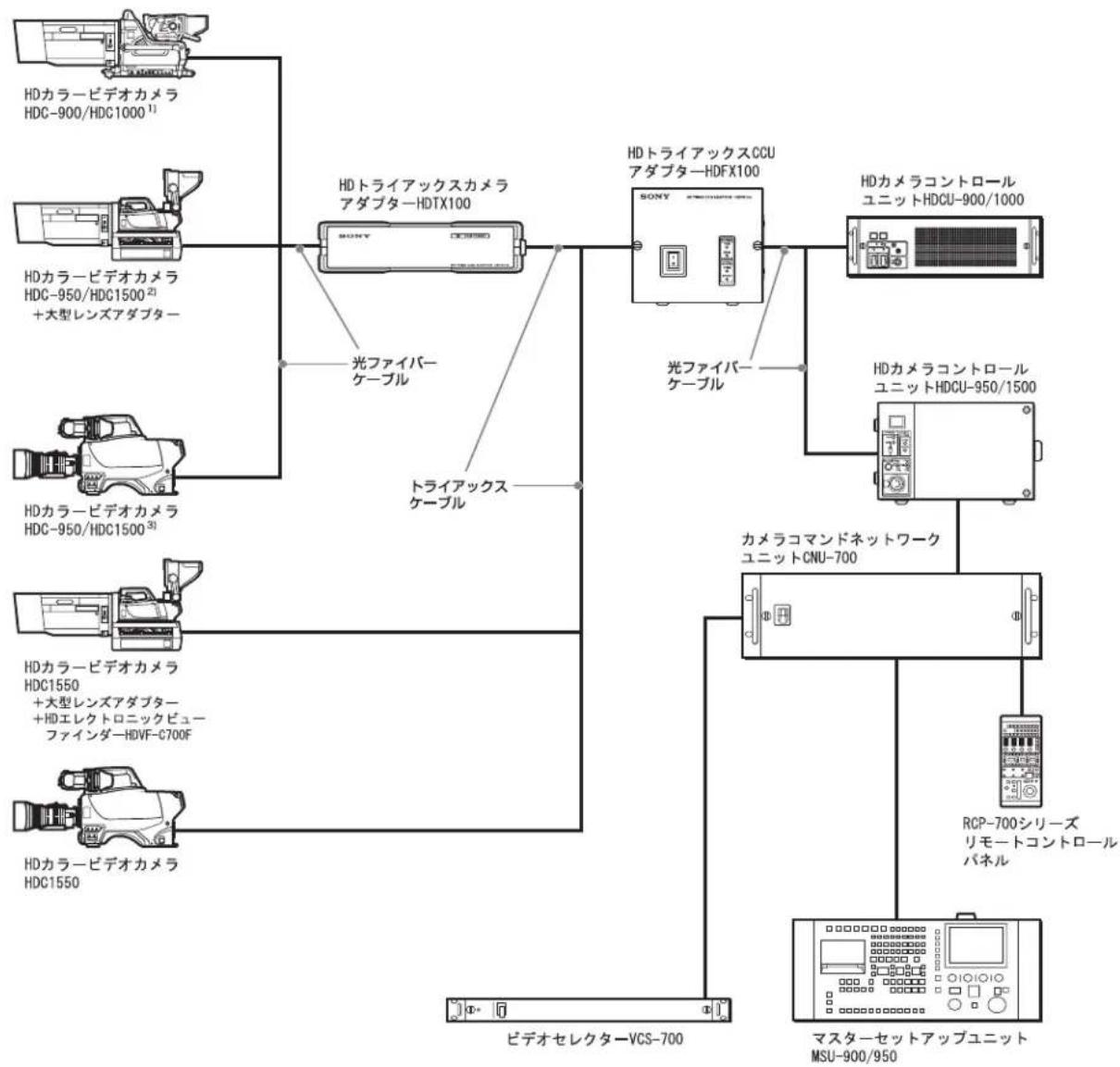

光ファイバーケーブルとトライアックスケーブルを使った延長システム

1) イラストはHDC1000です。 2) イラストはHDC1500に大型レンズアダプターを取り付けたものです。 3) イラストはHDC1500です。

ケーブルの延長距離について

HDFX100 および HDTX100 と接続して使用できるケーブルの長さは、ケーブルの種類や接続する機器の組み合わせによって異なります。

光ファイバーケーブルの最大延長距離

HDTX100 と HD ビデオカメラの間に使用できる光ファイバーケーブルの長さは最大 3000 m です（ポータブルカメラ、ポータブルレンズ、2 インチビューファインダー使用の場合）。

トライアックスケーブルの最大延長距離

HDFX100 と HDC1550、または HDFX100 と HDTX100 間に使用できるトライアックスケーブルの長さはケーブルの種類によって異なります。ケーブルの種類ごとの最大延長距離を次の表に示します。

ケーブルの種類	延長可能距離 プロン	プター信号到達距離
φ 8.5 Fujikura	50 m ~ 700 m	400 m
φ 14.5 Fujikura	100 m ~ 1400 m	800 m
Belden 9232	75 m ~ 1050 m	600 m

HDFX100 から HD ビデオカメラまでの最大延長距離

HDFX100 と HD ビデオカメラの間に使用できるケーブルの長さは、接続する機種の組み合わせによって異なります。

接続する機種ごとの最大延長距離を次の表に示します。なお、表ではトライアックスケーブルに φ 8.5 Fujikura を使用した場合の距離を示しています。

HDカメラコントロールユニット	HDビデオカメラ	使用する関連機器	距離
HDCU-900 HDC-900	HDC-950+CA905L	HDVF-9900大型レンズ 1)	700 m
		HDVF-700A大型レンズ 1)	1000 m
		HDVF-C750W大型レンズ 1)	1300 m
	HDC-950 HD	DVF-20Aポータブルレンズ	3700 m

1）防振機構、高速サーボ搭載のレンズなど、大型レンズの種類によっては消費電力が大きい（レンズ消費電流 2A 以上）ため、最大延長距離が短くなる場合があります。

使用上のご注意

設置環境

本機は、次の条件に合う場所に設置してください。

乾燥した通風の良い場所であること。高温の部屋や熱源の近くでないこと。強電界や強磁界の場所でないこと。太陽光線、強力ライトなどが直接あたらないこと。

コネクター・ケーブルのクリーニング

本機に光ファイバーケーブルを接続する際には、下記の光コンタクト部をクリーニングしてから接続することを推奨します。

・HDFX100 の HDCU 端子 ・HIDTX100 の CAMERA 端子 ・光ファイバーケーブル

クリーニングは以下の手順で行ってください。

光コネクタークリーナー（市販品）が入手可能な場合

必要な治工具

- 光コネクタークリーナー（市販品）

NTT-ME CLETOP® 14100402 または 14100403 相当品（スティックタイプ）

• クリーニング時、アルコール等は不要です。・この製品1本で1回の清掃が可能です。

クリーニング方法

- 凸コネクター

光コネクタークリーナーで、光コンタクト先端（白）をクリーニングしてください。

- 凹コネクター

1. 光コネクタークリーナーをまっすぐ挿入する。 2. 光コンタクトが押し込まれる程度に押す。

（荷重 600 g ～ 700 g 程度）

3 光コンタクト先端に光コネクタークリーナーを押し付けて、時計まわりに4〜5回転させる。

このとき、支持部付近を持って作業すると、荷重をかけやすくなります。

光コネクタークリーナー（市販品）が入手できない場合

必要な治工具

- アライメントスリーブ引き抜き治具 HC-001（凹コネクター用）

ソニー J-6480-010-A またはレモジャパン（株）

DCC.91.312.5LA 相当品

先端の短い方を使用してください。

この治具は緩衝機構部を備えています。使用時は緩衝機構部を持たず、必ず柄の部分を持ってください。

- 綿棒（市販品）

綿棒は、直径4mm程度のものを使用してください。5mmを超えると綿棒がコネクターの奥に十分に入らず、光コンタクトの先端をクリーニングすることができません。

- アルコール（市販品）

クリーニング方法

- 凸コネクター

アルコールを浸した綿棒で、光コンタクト先端（白）をクリーニングしてください。

- 凹コネクター

凹コネクターは光コンタクトがむき出しになっていません。あらかじめアライメントスリーブを外し、光コンタクトをむき出しにする必要があります。下記の手順で行ってください。

1 アライメントスリーブ引き抜き治具をアライメントスリーブにまっすぐ挿入し、時計方向に回す。

2 回転が止まったら、治具をまっすぐに強く引き抜く。

ご注意

治具の先端にアライメントスリーブがついたまま抜けますが、その状態のまま取り付けることができます。アライメントスリーブを紛失したり、破損したりしないように充分注意してください。

(アライメントスリーブ: 部品番号 9-980-074-01)

3 アルコールを浸した綿棒で、光コンタクト先端（白）をクリーニングする。

4 アライメントスリーブが付いたままの治具を再び挿入し、カチッと音がするまで押し込む。

5 治具を反時計方向に回してアライメントスリーブを取り付け、治具を抜く。

仕様

HDFX100

一般

電源 AC 100 \~ 240 V、50/60 Hz

消費電流 最大 3 A

動作溫度 + 5 ℃～+ 40 ℃

保存溫度 - 20 ℃～+ 60 ℃

質量 約 5.5 kg

外形寸法図（単位：mm）

入出力端子

CAMERA/HDTX

タジミ型トライアックスコネクター (1)

DC 180 V 給電

HDCU レモ型光 / 電気マルチコネクター (1)

1.485 Gbps/1.4835 Gbps SDI × 2

入力端子

AC IN 1 系統、AC 100 \~ 240 V

伝送信号

HDCU → CAMERA

· 電源 • Audio (INCOM、PGM) · RET VIDEO - Prompter Video

CAMERA → HDCU

・音声（INCOM、MIC） - カメラビデオ

付属品

ネジ B4 × 8 (4)

AC 電源コード (1)

電源コード用プラグホルダー (1)

3 極 → 2 極変換プラグ (1)

オペレーションマニュアル (1)

本機は「高調波電流規格 JIS C 61000-3-2 適合品」です。

仕様および外観は、改良のため予告なく変更することがありますがご了承ください。

HDTX100

一般

電源 DC 180 V (IIDFX100 より供給)

消費電流 最大 0.15 A

動作温度 - 20 ℃～+ 45 ℃

保存温度 -20℃～+60℃

質量 約4.6kg

外形寸法図（単位：mm）

入出力端子

CAMERA レモ型光/電気マルチコネクター (1)

1.485Gbps/1.4835Gbps SDI × 2

DC 180V 給電

HDCU/HDFX タジミ型トライアックスコネクター (1)

伝送信号

HDCU → CAMERA

・電源 ・Audio (INCOM、PGM) ・RET VIDEO ・Prompter Video

CAMERA → HDCU

・Audio (INCOM、MIC) ・Camera Video

付属品

オペレーションマニュアル (1)

仕様および外観は、改良のため予告なく変更することがありますがご了承ください。
