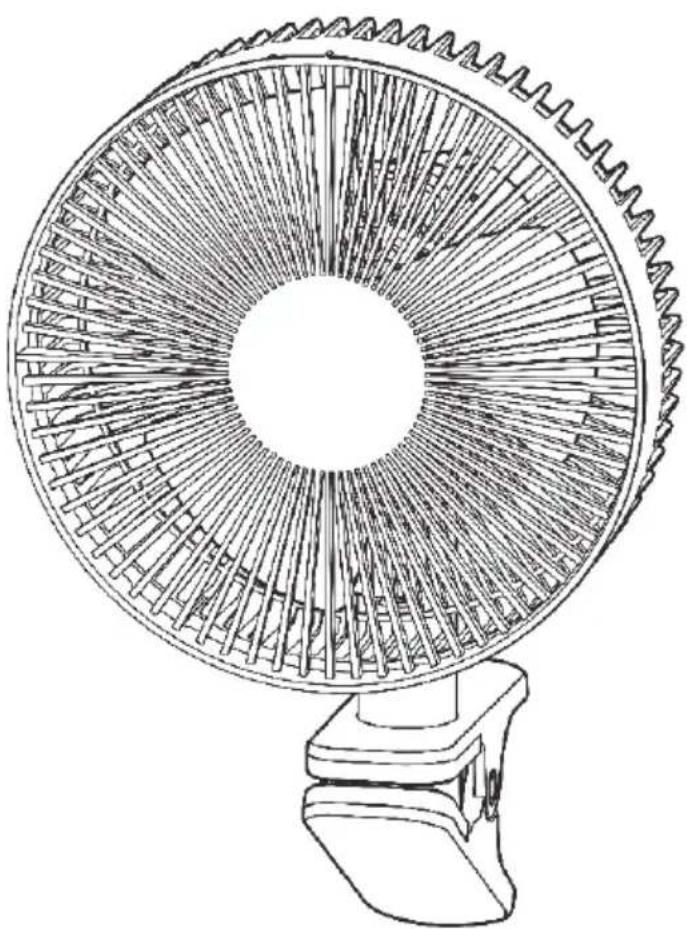

YCS-E231 - 扇風機 Yamazen - 無料のユーザーマニュアル

使用説明書 YCS-E231 Yamazen

●業務用として使用しないでください。
●他の用途で使用しないでください。 思わぬ事故の原因になります。

家庭用

■ 安 全 上の 注 意……1～
■各部の名称……5
組み立てかた……6～7
本体の取り付けかた……8
使いかた

- 電源プラグを

家庭用コンセントに差し込む……9

●運転する……9
● 左 右 首 振り運 転をする……S
●風 向きを上下にかえる（手 動）……9
●風 向 きを左 右にかえる（手 動）……1
- 使用後は……10

■お 手入れと保管……10～13
■ 仕 様……13
■ 故 障 かな？と思ったら……13
■ 長期使用製品についての注意……
アフターサービスについて……14
■ 保証書……裏表

この製品は、海外では使用できません。

FOR USE IN JAPAN ONLY

• このたびは、弊社扇風機をお買い上げいただき、誠にありがとうございました。
• 使用する前に、この取扱説明書を必ずよく読み正しく安全に使用してください。
• 読んだあとは、大切に保管してください。

最新情報はオリジナルブランドページ

YAMAZEN BOOKを

チェック!

随時情報を更新中!

安全上の注意

使用する前に「安全上の注意」をよく読み、必ず守ってください。

※ここに示した項目は、製品を安全に正しく使用するためや、使用する人や他の人々への危害や財産への損害を未然に防止するためのものです。また危害や損害の大きさと切迫の程度を明示するために、誤った取り扱いをすると生じることが想定される内容を「警告」「注意」の2つに区分しています。いずれも安全に関する重要な内容ですので、必ず守ってください。

警告

この表示を無視して誤った取り扱いをすると、死亡または重傷を負うことが想定される内容を示しています。

注意

この表示を無視して誤った取り扱いをすると、傷害を負ったり物的損害の発生が想定される内容を示しています。

絵表示の例

◎ 記号は、禁止「してはいけないこと」を表示しています。図の中に具体的な禁止内容（左図の場合は、分解禁止）が描かれています。

① 記号は、強制「しなければいけないこと」を表示しています。図の中に具体的な指示内容（左図の場合は、電源プラグをコンセントから抜く）が描かれています。

※読んだあとは、使用する人がいつでも手に取れる場 所 に 、必 ず 保 管してください 。

警告

■ 電源コード・電源プラグについて

指示に従う

電源プラグは、根元まで確実に差し込む

- 発熱・感電・火災の原因になります。

指示に従う

定期的に電源プラグのホコリをふき取る

- 電源プラグにホコリがたまると、湿気などで絶縁不良となり、ショート・感電・火災の原因になります。

◎電源プラグのホコリは、乾いたふきんでふき取る。

指示に従う

破損、故障、異常があ コードや電源プラグが異常に熱く なるときは、直ちに使用を中止する

●けが・感電・火災の原因になります。 ※故障・異常例

14ページの「長期使用製品についての注意」を参照して異常があるときは、直ちに使用を中止する。

必ず電源プラグをコンセントから抜き、お買い上げの販売店に点検や修理を依頼してください。

禁止

家庭用コンセント(Aでの使用、コンセントや配線器具の定格を超える使いかたはしない

- 家庭用コンセント（AC100V）以外で使用すると故障したり、延長コードやタコ足配線で定格を超えると、コンセントや配線器具が異常発熱して、火災の原因になります。

禁止

電源コードや電源プラグが傷んでいたり、差し込みがゆるいときは、使用電源い

●ショート・感電・火災の原因になります。

禁止

電源コードや電源プラグを傷つけたり、破損させたり、加工したり、熱器具に近づけたり、無理に曲げたり、ねじったり、引っ張ったり、たばねて使用しない

●ショート・感電・火災の原因になります。

禁止

電源コードの上に、重いものをのせたり、クリップで挟み込

●ショート・感電・火災の原因になります。

プラグを抜く

長期間使用しないときは、電源じプラグをコンセントから 扜く

●けが・感電・漏電火災の原因になります。

警告

■ 使用について

水ぬれ禁止	水や蒸気が本体にかかぬれた場所、湿気の多い場所で使用しない●ショート・感電・火災の原因になります。	禁止	可燃性ボスや引火性のもの(ガソリンやシンナーなど)がある場所で使用しない●爆発・火災の原因になります。
分解禁止	分解、修理、改造をしな●けが・感電・火災の原因になります。※修理は、お買い上げの販売店に依頼してください。	禁止	子供や取り扱いに不慣れな方だけで使用しない乳幼児の手の届く場所で使用したり保管しない●けが・感電の原因になります。
禁止	すき間や開口部に、金属物や異物を入れない●けが・ショート・感電の原因になります。	禁止	ガードの中、可動部、すき間に指や棒を入れない●指を挟んだり、回転部に原因になります。◎特に子供には、注意する
プラグを抜く	各部品の組み立てや取り外しのときは、必ず電源プラグから抜く●けがの原因になります。◎各部品の組み立てがすべてから電源プラグをコンセントに差し込む。◎運転中に各部品を取りプラグをコンセントに差し込んだまま取り外さない。	指示に従う	各部品の組み立ては、確●運転中に部品が外れて羽根が破損するなどして、けがの原因になります。
		禁止	羽根やガードが組み立てられていない状態で運転しない●故障電ナ源の原因になります。
		禁止	運転中にガードを持って風向きをかえない●運転中にガードを持って風向きをかえると、羽根がガードにあたることがあり、羽根が破損するなどしてになります。
禁止	ガードやモーター部に布をかけたり、ふさいで使用しない●モーターの過熱・火災の原因になります。

■ お手入れ・保管について

プラグを抜く	お手入れのときは、必をコンセントから抜く●けが・ショート・感電の原因になります	ぬれ手禁止	源れた手で電源プラグを抜き差ししない●ショート・感電の原因になります。
水ぬれ禁止	水に入れたり、水をかけたり、丸洗いをしない●ショート・感電・火災の原因になります	指示に従う	包装用ポリ袋は、子供の手の届かない場所に保管する●誤って顔にかぶったり、巻きついたりして、窒息する原因になります。

警告

■ お手入れ・保管について つづき

禁止

各種スプレー（掃除用、整髪用、殺虫剤など）を吹きつけない

● 本体内部にガスが滞留するなどして、爆発・火災の原因になります。
- 変色・変質・破損の原因になります。

注意

■ 電源コード・電源プラグについて

禁止

電源コードを引っ張って電源プラグを抜かない

●ショート・感電・火災の原因になります。
◎電源プラグを抜くときは、必ずプラグ本体を持つ。

禁止

電源コードを持って本体を引っ張らない

- 取り付け場所が傷ついたり、ショート・感電・火災の原因になります。

指示に従う

電源プラグを抜き差しするときは、必ず運転が停止してからおこなう

- 故障の原因になります。

■ 使用について

禁止

油、油煙、金属粉が発生 (厨房や工場)やホコリ で使用しない

- 変質・変形・感電・火災の原因になります。

禁止

屋外で備用しない

●故 場・歯電・火災の原因に

なりま

禁止

直射日光があたる場 熱源(コンロや暖房器 近くで使用しない

- 変質・変形・火災の原因になります。

禁止な

障害物（カーテンなど）の不安定な場所で使用しない

障害物（カーテンなど）がガ吸い込まれ、破損・故障・ナがになります。

●不安定な場所に取り付けると落下して、破損・故障・けがの原因

な

指示に従う

本体の取り付けは、十分強度のある 場所を選んで確実におこなう

- 落下して、破損・故障・けなります。

犬や猫などがいる部屋で使用するときは、十分注意する

が、原●囲体や電源コードを傷め、故 指示に従う火災の原因になります。

注意

■ 使用について つづき

禁止	業務用に使用しない●無理な負担がかかり、破損・故障・火災の原因になります。	禁止	風を長時間、身体にあてな●健康を害する原因になります。
禁止	運転中は、ガードに頭(ひも類)を近づけない●頭髪や衣類が巻き込まけがの原因になります。		手でガードを押さえて、左右首振り運転を停止させない●故障の原因になります。
禁止	運転中に移動させない●故障・けがの原因になりま◎移動するときは、運転プラグをコンセントから抜く。		本体にぶらさがらない●落下して、破損・故障・けがの原因になります。
		禁止	落としたり、強い衝撃を与えない●破損・電源・けがの原因になります。

禁止

運転停止直後に、お手◎モーター軸付近が熱くなっていることがあるので注意する。

入れを手入なには、シンナー、ベンジン、漂白剤、柑橘系の洗剤、みがき粉、たわし、スポンジの研磨面を使用しない●傷・変質・破損の原因になります。◎お手入れは、10~13ページの「お手入れと保管」を参照する。

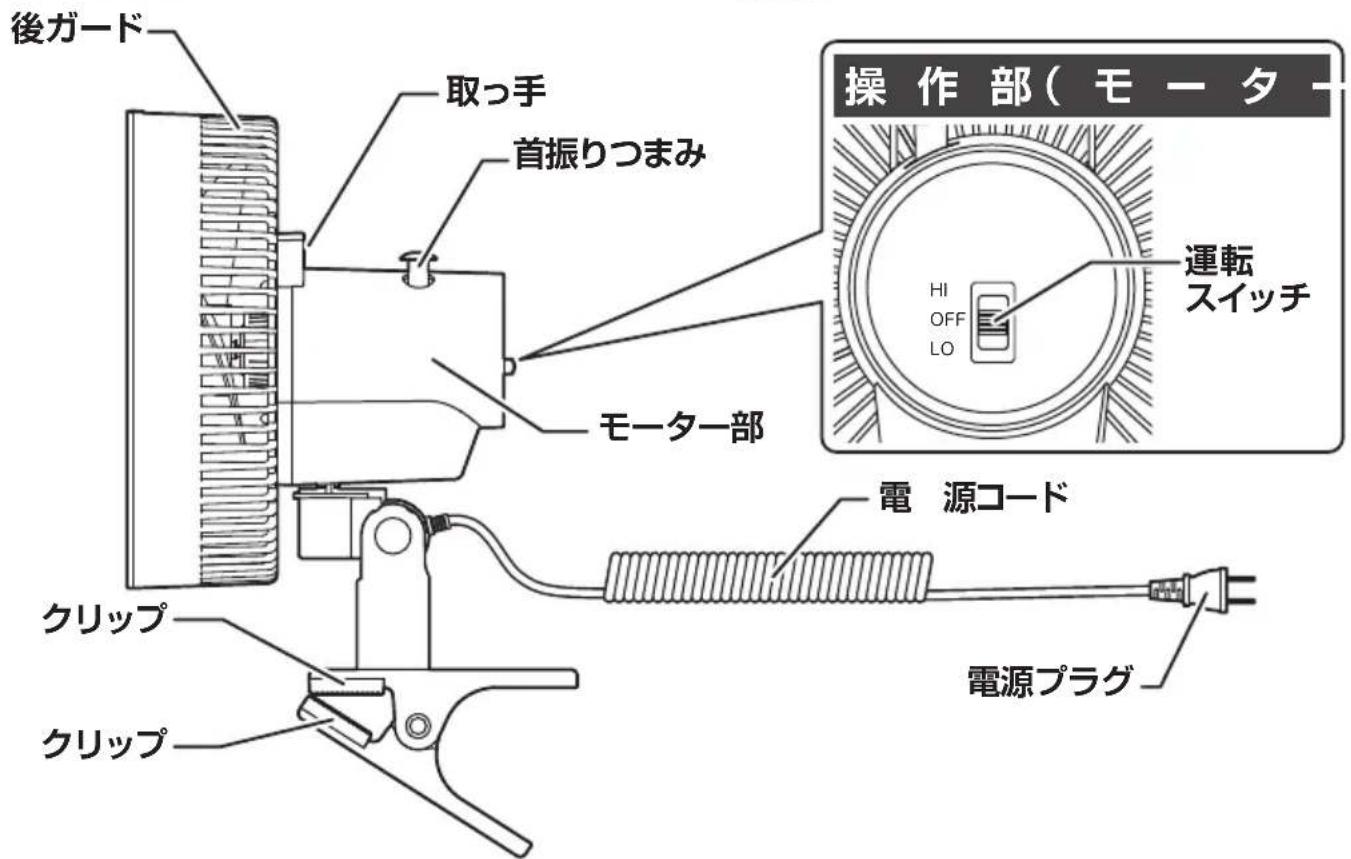

各部の名称

本体 羽根 指掛け部 支柱 前ガード ガード合わせマーク 指掛け部 本体側面

後ガード 取っ手 首振りつまみ モーター部 電源コード 電源プラグ 操作部(モータ) 運転 スイッチ HI OFF LO

• 本書は、イラストを用いて説明しています。
  実際の製品とは、多少異なることがあります。

組み立てかた

※組み立てるときは、けがをしないように十分注

警告

プラグを抜く

各部品の組み立てや取り外しのときは、必ず電源プラグをコンセントから抜く

• けがの原因になります。
  ◎各部品の組み立てがすべて完了してから電源プラグをコンセントに 差し 迥む。
  ◎運転中に各部品を取り外したり、電源プラグをコンセントに差し込んだまま取り外さない。

組み立てる前に、電源プラグをコンセントに差し込まない

後 ガードの組み立て

①下図の矢印の方向にスピンナーを回して取り外します。
②モーター軸に取り付けてあるチューブを引き抜きます。
③下図の矢印の方向にガード止めナットを回して取り外します。

① ② ③ ゆるむ スピンナー モーター軸を持ちながら矢印の方向にスピンナーを回す モーター軸 モーター軸に取り付けてあるチューブ 引き抜く ゆるむ ガード止めナット 矢印の方向にガード止めナットを回す

④後ガードをモーター部に差し込みます。
⑤下図の矢印の方向にガード止めナットを回して確実に締め付けます。

凸部 (3か所) モーター部 後ガード 差し込む 差し込み穴 (3か所) 凸部 (3か所) 差し込み穴 (3か所) 後ガードの差し込み穴 (3か所) にモーター部の凸部 (3か所) を 差し込む。 5 しまる ガード止めナット 矢印の方向にガード止め ナットを回す ネジ山に注意し、傾きのない よう確実に締め付ける

組み立てかた

羽根の組み立て

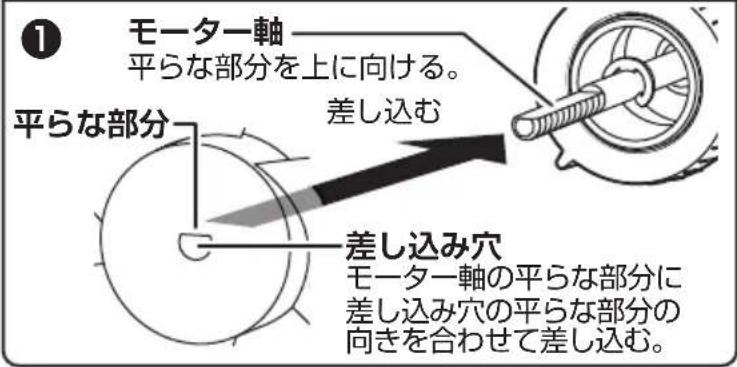

①モーター軸の平らな部分を上に向け、羽根をモーター軸に差し込みます。

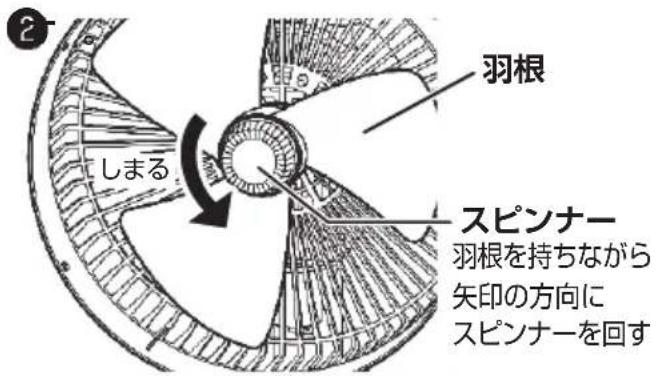

②下図の矢印の方向にスピンナーを回して確実に締め付けます。

羽根は、差し込む向きがありま 差し込み穴の平らな部分がある側を手前側にして 羽根を差し込んでください。

1 モーター軸 平らな部分を上に向ける。 差し込む 平らな部分 差し込み穴 モーター軸の平らな部分に 差し込み穴の平らな部分の 向きを合わせて差し込む。

羽根 スピンナー 羽根を持ちながら 矢印の方向に スピンナーを回す しまる

ネジ山に注意し、傾きのない よう確実に締め付ける

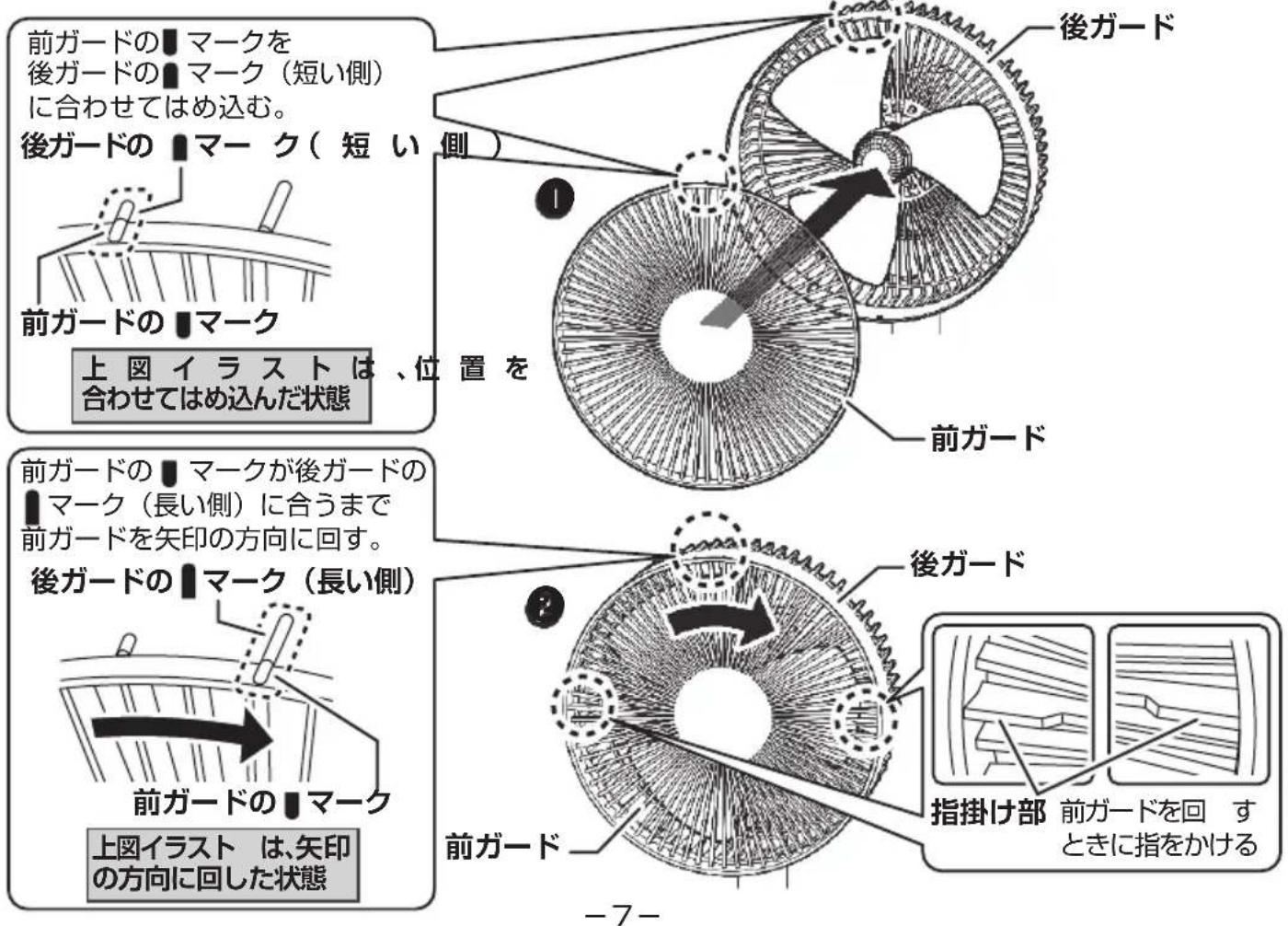

前ガードの組み立て

①前ガードを後ガードにはめ込みます。
②前ガードを下図の矢印の方向に回します。

※前ガードが 確 実にはめ 込まれてい ないと、前ガードが回らず 組み立てられません ので 確実にはめ込んでください。

前ガードの■マークを 後ガードの■マーク（短い側） に合わせてはめ込む。 後ガードの■マーク（短い側） 前ガードの■マーク 上図イラストは、位置を 合わせてはめ込んだ状態 前ガードの■マークが後ガードの ■マーク（長い側）に合うまで 前ガードを矢印の方向に回す。 後ガードの■マーク（長い側） 前ガードの■マーク 上図イラストは、矢印 の方向に回した状態 後ガード 前ガード 後ガード 指掛け部 前ガードを回 す ときに指をかける -7-

本体の取り付けかた

本体を取り付ける

テーブルなどにクリップで挟んで取り付けます。

※取り付けるときは、事故防止のため下記に注意してください。

注意

本体の取り付けは、十分強度のある場所を選んで 確実におこなう

指示に従う●落下して、破損・故障・けがの原因は

なりま

電源 プラグをコンセントに 差し込んだまま本体の取り 付けをしない

- クリップでテーブルなどを挟んで取り付けます。

※クリップの奥まで確実に差し込んで、挟んでください。

差し込みかたが浅いと不安定になり、落下する原因になります。

確実に差し込まれた状態

差し込む 0 クリップ

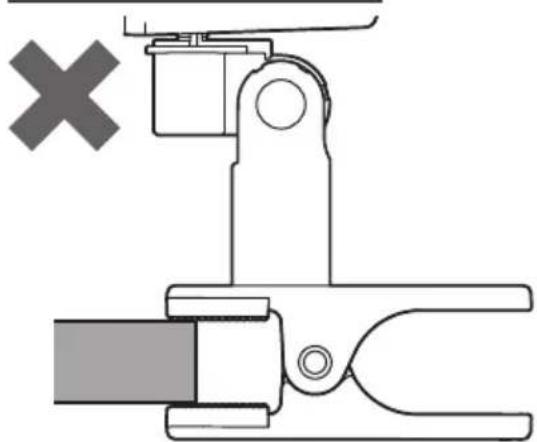

差し込みかたが浅い状態

うすいものに取り付ける。

極端にうすいものに取り付ける。

使いかた

※クリップ扇風機を使用するときは、事故防止のため下記に注意してください。

警告

禁止

ガードの中、可動部、すき間に指や棒を入れない

- 指を挟んだり、回転部に触れてけがの原因になりま ◎特に子供には、注意する。

禁止

羽根やガードが組み立てられていない状態で運転しない

- 故障・けがの原因になります。

電源プラグを家庭用コンセント（AC 100V）に差

- 電源プラグを根元まで確実に、家庭用コンセント（AC100V）に差し込みます。

差し込みます。

運転する

- 運転スイッチをお好みの位置に合わせます。

HI : 強運転

OFF : 運転停止

LO : 弱運転

HI

OFF

LO

— 運転スイッチ

上または下にスライドする。

注意

※運転スイッチの操作は、途中で止めないで確実に止まるまでスライドさせてください。

左右首振り運転をする

- 首振りつまみを下へ押すと首振りを始め、上に引き上げると停止します。

首振りつまみ 停止 首振り

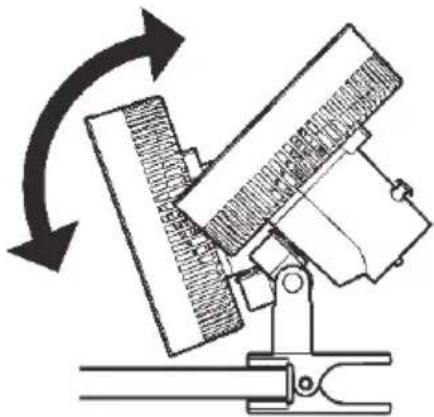

風向きを上下にかえる(手動)

- 運転を停止して羽根が完全に止まってから、クリップ部を押さえながらガードを持って、上下方向に動かします。

注意

※風向きをかえるときは、必ず運転を停止してからおこなってください。

• 運転を停止して羽根が完全に止まってから、クリップ部を押さえながら支柱を回転させます。
• 360° 回転させることができます。

注意

※風向きをかえるときは、必ず運転を停止してからおこなってください

支柱 支柱を回転 させる

使用後は

• 運転スイッチを「OFF」に合わせます。
  ●運転が停止したら、電源プラグをコンセントから抜きます。
  ※電源プラグを抜くときは、必ずプラグ本体を持ってください。

※ガード、羽根、モーター部にホコリが多量に付着すると異常音、振動、モーターの加熱の原因になります。

※こまめに前ガードと羽根を取り外して、お手入れをしてください。

※お手入れをするときは、けがを防止するためゴム手袋を着用してください。

警告

プラグを抜く

お手入れのときは、必ず電源プラグをコンセントから抜く

●けが・ショート・感電の原因になります。

水ぬれ禁止

水に入れたり、水をかけたり、丸洗いをしない

●ショート・感電・火災の原因になります

※取り外しやお手入れのときは、けがをしないように十分注意してください。

警告

プラグを抜く

各部品の組み立てや取り外しのときは、必ず電源プラグをコンセントから抜く

• けがの原因になります。
  ◎各部品の組み立てがすべて完了してから電源プラグをコンセントに差し込む。
  ◎運転中に各部品を取り外したり、電源プラグをコンセントに差し込んだまま取り外さない。

電源プラグをコンセントに差し込んだまま取り外したり、お手入れをしない

お願い

※ガードや羽根を取り外すときは、ガードを正面に向けておこなってください。 (無理に正面に向けない)

左右の向きをかえるときは、左右首振り運転をして正面に向けてください。

上下の向きをかえるときは、運転を停止して羽根が完全に止まってから、ガードを持って正面に向けてください。

お手入れと保管

前ガード、羽根、後ガードのお手入れ

前ガードを取り外す

①前ガードを下図の矢印の方向に回します。

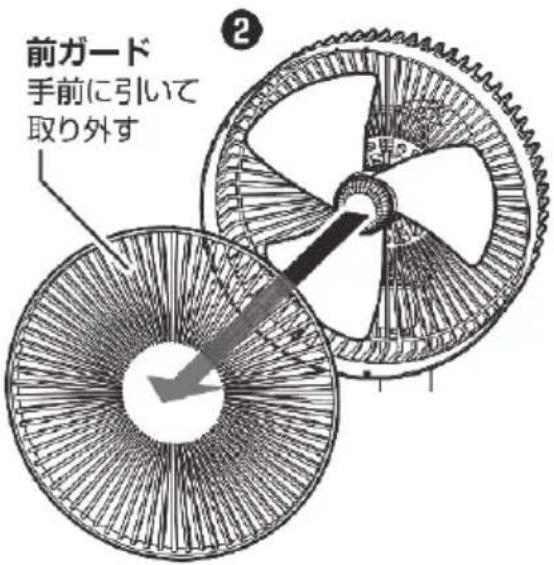

②前ガードを手前に引いて取り外します。

前ガード

前ガードの■マークが 後ガードの■マーク（短い側） に合うまで前ガードを 矢印の方向に回す。 後ガードの ■マーク（短い側） 前ガードの■マーク 上図イラストは、矢印 の方向に回した状態 指掛け部 前ガードを回す ときに指をかける

前ガード 手前に引いて 取り外す

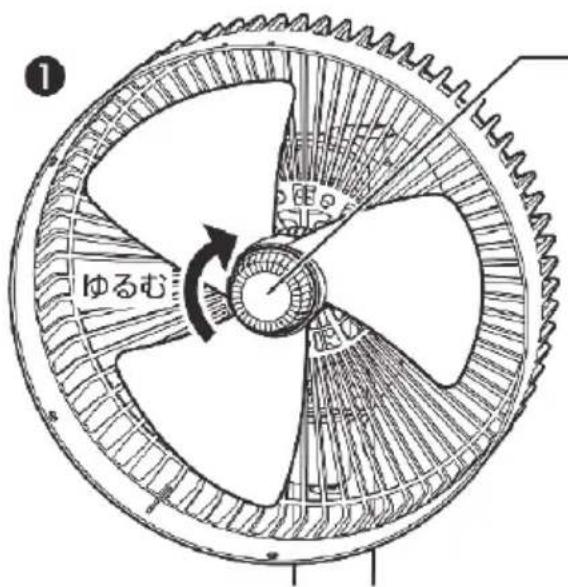

羽根を取り外す

①下図の矢印の方向にスピンナーを回して取り外します。

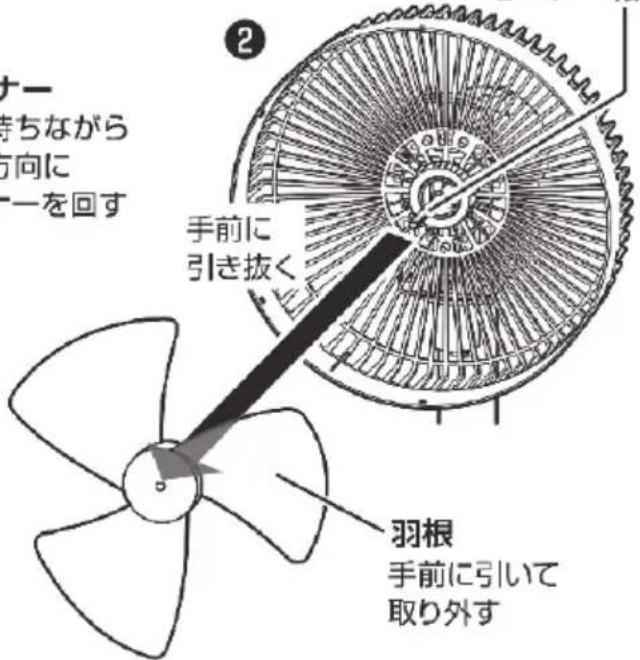

②羽根をモーター軸から引き抜きます。

ゆるむ

スピンナー

羽根を持ちながら

矢印の方向に

スビンナーを回す

ナー 持ちながら 方向に 一を回す 手前に 引き抜く 羽根 手前に引いて 取り外す

モーター軸

前ガード、羽根、後ガードのお手入れ つづき

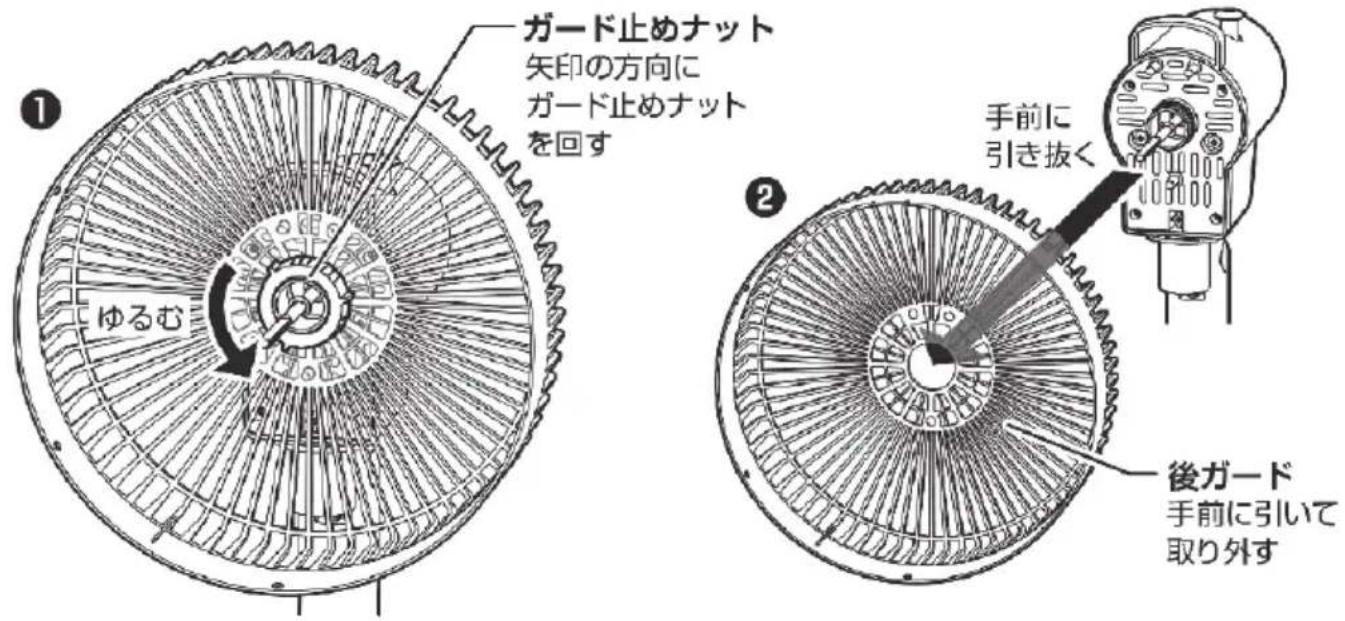

■ 後ガードを取り外す

①下図の矢印の方向にガード止めナットを回して取り外します。
②後ガードを手前に引いて取り外します。

ガード止めナット 矢印の方向に ガード止めナット を回す ゆるむ 手前に 引き抜く 後ガード 手前に引いて 取り外す

■ お手入れ

• 掃除機のソフトブラシで、ホコリを吸い取ります。
• 乾いた柔らかいふきんで、ホコリや汚れをふき取ります。
• 落ちにくい汚れは、薄めた食器用中性洗剤（柑橘系は使用不可）に浸した柔らかいふきんをよくしぼって、ふき取ります。

さらに乾いた柔らかいふきんで、洗剤が残らないようにきれいに ふき 取ります。

• 掃除機のソフトブラシで、ホコリを吸い取ります。
• 乾いた柔らかいふきんで、ホコリや汚れをふき取ります。
• 落ちにくい汚れは、薄めた食器用中性洗剤（柑橘系は使用不可）に浸した柔らかいふきんをよくしぼって、ふき取ります。

さらに乾いた柔らかいふきんで、洗剤が残らないようにきれいに ふき 取ります。

※お手入れ後は、6～7ページの「後ガードの組み立て」、「羽根の組み立て」、「前ガードの組み立て」を参照して、後ガード、前ガードの順に確実に組み立ててください。

羽根

お手入れと保管

保管

• 保管の前は、必ずお手入れをします。
• お手入れ後は、よく乾燥させてからポリ袋をかぶせ、直射日光や湿気を避けて保管します。（湿ったまま保管すると、カビの発生、異臭、故障の原因になります）

注意

※電源コードの根元を曲げたり、電源コードや電源プラグに力が加わるような状態で、保管しないでください。

異常発熱・ショート・火災の原因になります。

仕様

電源	AC 100V (50/60Hz)
消費電力	32 / 29W
製品寸法(約)	幅:265mm × 奥行:245mm × 高さ:430mm
製品質量(約)	1.7kg
コード長(約)	1.2m

●製品の仕様や外観は、改善のため予告なく変更することがあります。

故障かな?と思ったら

※お問い合わせや修理を依頼される前に、下記を確認してください。

症状	原因	処置またはお知らせ
運転しない	●電源プラグがコンセントから抜けていませんか?	●電源プラグを根元まで確実に、家庭用コンセント(AC100V)に差し込んでください。
異常な音や振動がある	●羽根やガードが確実に取り付けられていますか?	●6~7ページの「後ガードの組み立て」、「羽根の組み立て」、「前ガードの組み立て」を参照して、羽根やガードを正しく確実に組み立ててください。
	●ガード、羽根、モーター部にホコリがたまっていませんか?してください。	●掃除機でホコリを吸い取り、お手入れか?してください。
モーター部が異常に熱い	●ガード、羽根、モーター部にホコリがたまっていませんか?してください。	●掃除機でホコリを吸い取り、お手入れか?してください。

長期使用製品についての注意

長年使用の製品は、熱、湿気、ホコリなどの影響により内部部品が劣化し、発煙・火災のおそれがあります。

使用中に次のような症状が見られる場合は、スイッチを切りコンセントから電源プラグを抜いてお買い上げの販売店または本書記載の「山善 家電お客様サービス係」にお問い合わせください。

●スイッチを入れても羽根が回らない。
●羽根が回っても、異常に回転が遅かったり不規則。
●回転するときに異常な音や振動がする。（摩擦音、接触音、打音などがしたり、羽根がブレて振動しているなどの状況）
●モーター部分が異常に熱かったり、こげ臭いにおいがする。
●電源コードが折れ曲がったり、破損している。
●電源コードに触れると、羽根が回ったり、回らなかったりと不安定。

異常があれば使用中止!!

すぐにコンセントから電源プラグを抜いてお買い上げの販売店または本書に記載の「山善 家電お客様サービス係」にお問い合わせください。

設計上の標準使用期間

製品本体に表示してある【設計上の標準使用期間】は、下記に示す標準的な使用条件の下で使用した場合に安全上支障なく使用することができる標準的な期間です。

環境条件	電圧	AC 100V
	周波数	50/60 Hz
	温度	30°C
	湿度	65%
	設置	本書に基づく組み立ておよび設置
負荷条件	本製品の最大定格での運転
想定時間	運転時間	8h/日
	運転回数	5回/日
	運転日数	110日/年
	スイッチ操作回数	550回/年
	首振運転の割合	100%

製品の故障や劣化は、この条件以外でもさまざまな要因に影響を受けます。 標準使用期間に達しない場合でも、上記のような異常が見られた場合にはすぐに使用をやめ、販売店もしくは「山善 家電お客様サービス係」にお問い合わせください。 また、「設計上の標準使用期間」は「保証期間」とは違い、本製品の無償修理を保証する期間ではありません。保証内容および期間につきましては、本書に添付の「保証書」に記載いたしております。

アフターサービスについて

●本製品は、保証書が付いています。

お買い上げの際に、販売店より必ず保証欄の「お買い上げ年月日」と「販受けてください。

●保証期間は、お買い上げ日より1年です。

保証期間中の修理は、お買い上げの販売店に依頼してください。

保証書の記載内容により、修理いたします。その他詳細は、保証書を参照してください。

●保証期間経過後の修理（有料）については、お買い上げの販売店に、依頼してください。

売●本製品の補修用性能部品の保有期間は、製造打ち切り後6年です。

補修用性能部品とは、その製品の機能を 維持するために、必要な部品で

●サービスパーツについて

羽根などのサービスパーツについては、お買い上げの販売店に、お問い合わせください。

■ 使いかたやお手入れなどのお問い合わせは下記へ

本製品についての取り扱いや、お手入れ方法のお問い合わせ、転居されたり贈答品などで、販売店に修理の依頼ができない場合は、右記へお問い合わせ

「山善 家電お客様サービス係」

ダイヤル 0570-077-078

※PHS、I電話など一部の電話からは、利用できません。 受付時間：10：00～17：00（土、日、祝日を除

FAXまたはEメールでのお問い合わせも受け付けています。 その際は、製品名、品番、お問い合わせ内容、お名前、電話番号を記入のお問い合わせください。

FAXでの お問い合わせは フリータイル 0120-680-287

おメールでの お問い合わせは [e-mail]

個人情報の取り扱いについて

株式会社山善およびその関係会社は、お客様の個人情報やお問い合わせ内容を、お問い合わせへの対応や修理、その確認などのために利用し、その記録を残すことがあります。 また、個人情報を適切に管理し、修理業務などを委託する場合や正当な理由がある場合を除き、第提供しません。

※お問い合わせのときは、保証書に記載の製品名、品番をお知らせください。
