使用説明書 Rebel 250 (2020) Honda

・部品番号を検索いただく際は必ず巻末の「パーツカタログユウデス」もース」も合わせてご確認ください。
・部品在庫状況・価格ははHonda正規販売店に相談ください。

CMX250H [MC49-100]

CMX250K [MC49-110]

CMX250AH [MC49-100]

CMX250Ak [MC49-110]

CMX250AL [MC49-120]

発行 2022 年 1 月 © Honda Motor Co., Ltd. 2022

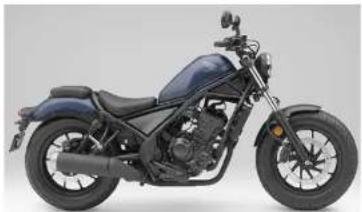

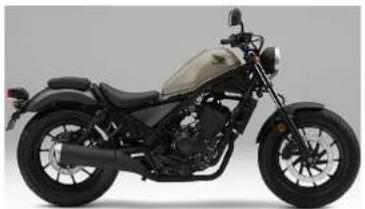

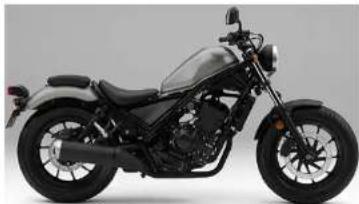

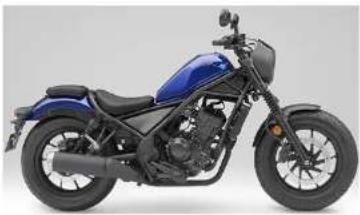

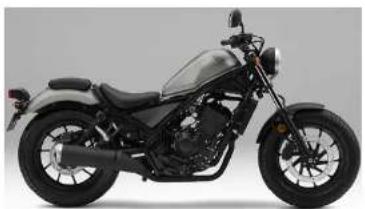

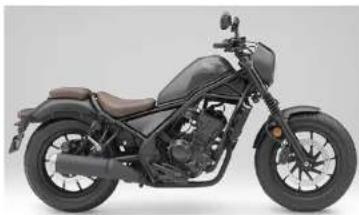

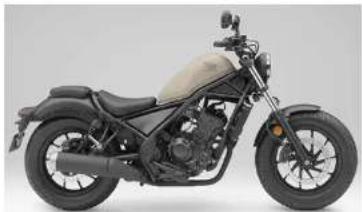

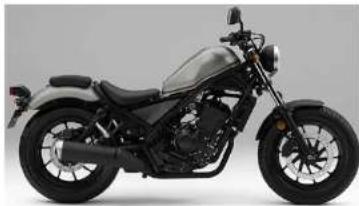

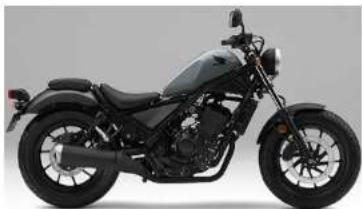

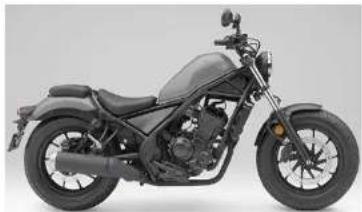

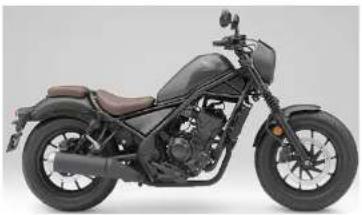

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。

●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。
・現車がないときでも、お客様の車体色を確認するのに便利です。
・フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。
- カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表
シャスタホワイト (NH-138)

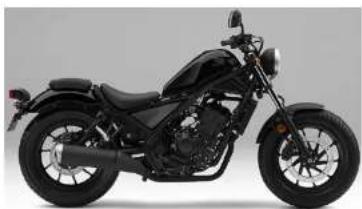

[フォト NO.1]

*車体色は印刷のため実物と多少異なる場合があります。

レブル250〔CMX250H〕 フレーム号機 MC49-1000001～1099999

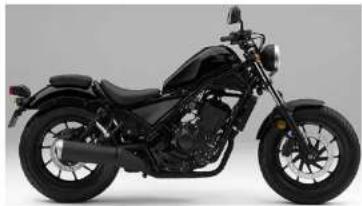

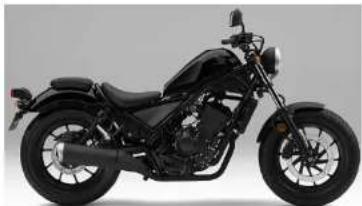

グラファイトブラック (NH-B01) [フォト NO.1]

マットアーマードシルバーメタリック (NH-B89M) [フォト NO.2]

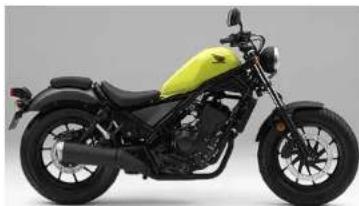

レモンアイスイエロー (Y-196) [フォト NO.3]

*車体色は印刷のため実物と多少異なる場合があります。

レブル250〔CMX250k〕 フレーム号機 MC49-1100001～1199999

グラファイトブラック (NH-B01) [フォト NO.4]

マットアーマードシルバーメタリック (NH-B89M) [フォト NO.5]

パールカデットグレー (NH-B95P) [フォト NO.6]

マットフレスコブラウン (Y-215) [フォト NO.7]

*車体色は印刷のため実物と多少異なる場合があります。

レブル250〔CMX250AH〕 フレーム号機 MC49-1000001～1099999

グラファイトブラック (NH-B01) [フォト NO.8]

マットアーマードシルバーメタリック (NH-B89M) [フォト NO.9]

レモンアイスイエロー (Y-196) [フォト NO.10]

*車体色は印刷のため実物と多少異なる場合があります。

レブル250〔CMX250Aκ〕 フレーム号機 MC49-1100001～1199999

グラファイトブラック (NH-B01) 〔フォト NO.11〕

マットアーマードシルバーメタリック (NH-B89M) [フォト NO.12]

パールカデットグレー (NH-B95P) [フォト NO.13]

マットフレスコブラウン (Y-215) [フォト NO.14]

*車体色は印刷のため実物と多少異なる場合があります。

Rebel 250 (CMX250AL) フレーム号機 MC49-1200001\~

マットアーマードシルバーメタリック (NH-B89M) (フォト NO.15)

マットジーンズブルーメタリック (PB-417M) [フォト NO.16]

マットフレスコブラウン (Y-215) 〔フォト NO.17〕

Rebel 250 S Edition [CMX250A2L] フレーム号機 MC49-1200001～1299999

マットアクシスグレーメタリック (NH-303M) [フォト NO.18]

*車体色は印刷のため実物と多少異なる場合があります。
Rebel 250 S Edition〔CMX250A2M〕 フレーム号機 MC49-1300001~
マットアクシスグレーメタリック(NH-303M)(フォトNO.19)	パールスペンサーブルー(PB-308P)(フォトNO.20)

パーツカタログのご使用にあたって

●このパーツカタログは2022年1月1日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC（Electronic Parts Catalogue）に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2022年1月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版 2017年 4月 1日

本田技研工業株式会社

目次

ページNo.

- パーツカタログのご使用にあたって……1

- 部品情報の探し方.... 2

- パーツカタログの構成.... 3

- 部品に変更があったとき.... 4

- パーツカタログに使用されている略語.... 4

- 部品の記載ブロックと打刻号機の確認.... 5

- カラーラベルの貼り付け位置確認.... 5

· 号機管理表.... 6

- 配色表....7

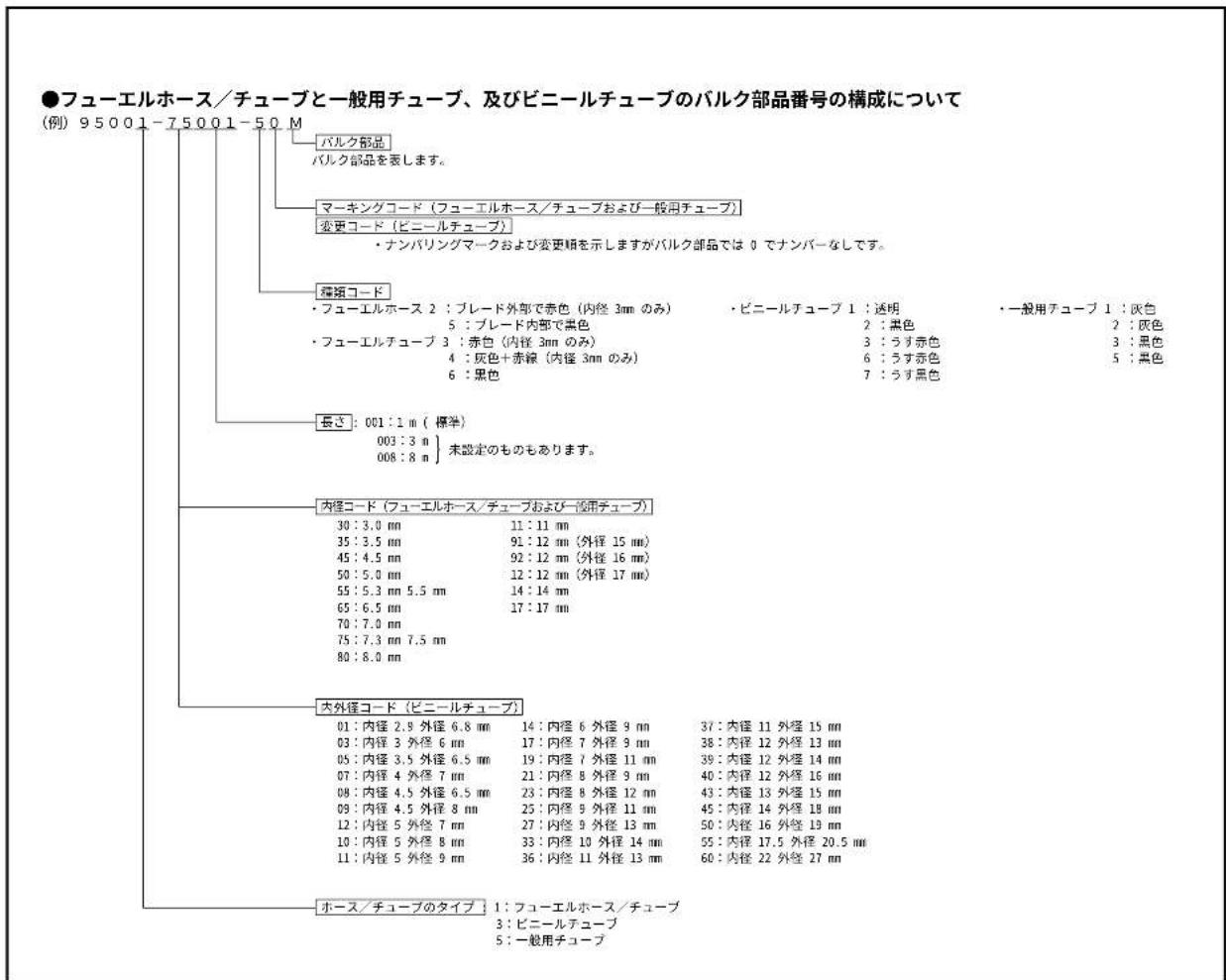

- フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について 14

- 標準整備時間.... 18

- イラスト インデックス.... 22

- エンジン グループ.... 31

- フレーム グループ.... 58

- 部品番号索引.... 128

- 部品名索引.... 1335

部品情報の探し方

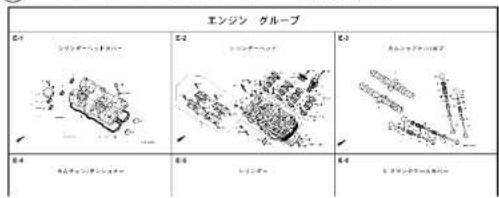

Ⓐ 「イラストインデックス」から探す方法

⑧「部品番号索引」から探す方法

部品番号索引
貯出番号	見現止	貯出番号	見現止	貯出番号
04000		13223-89V-751	36	10	14029-RTZ-013
24011-ME-050	34	13224-89V-751	36	10	19030-R1-013
		13225-89V-751	36	10	19031-R1-013
		13227-89V-751	36	10	19032-R1-013
06000		14000		14	19033-R1-013
				14	19034-R1-013
06105-BYR-2P06	74	3	41000-80E-000	21	2 14035-R7-013
06402-BYR-2P16	74	3
06412-BYR-2P69	62	1	4500-80E-000	21	2 14037-R2-013
06432-BYR-2P69	62	2
06455-166-4P26	62	2	4481-80E-003	24	3 14038-R7-013
06455-166-4P26	62	2
06455-443-4P26	62	2	4510-80E-003	24	4 14040-R7-013
06455-MOE-997	59	3	4524-89V-840	24	4 14042-R7-013
06455-MOE-997	59	3
11000			4545-89V-840	24	8 14044-R7-013
11210-BOX-906	33	1	4711-80E-000	21	6 14045-R7-013
11230-BOX-2S55	26	1	4721-80E-000	21	6 14047-R7-013
11232-BOX-997	32	2	4735-80E-000	21	6 14048-R7-013
11233-BOX-997	36	2	4735-80E-000	21	8 14048-R7-013
11362-BOX-997	31	1	4731-80E-000	21	9 14052-R7-013
11362-BOX-997	31	2	4735-80E-000	21	9 14052-R7-013
11394-BOX-997	36	3	4755-YXZ-997	21	11 14052-R7-013
11631-BOX-997	29	5	4767-WXZ-997	21	12 14053-R7-013
11691-BOX-997	29	2	4767-WXZ-997	21	12 14054-R7-013

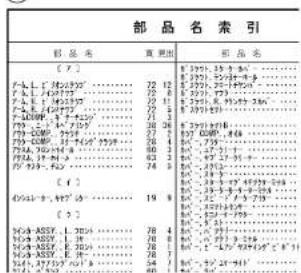

©「部品名索引」から探す方法

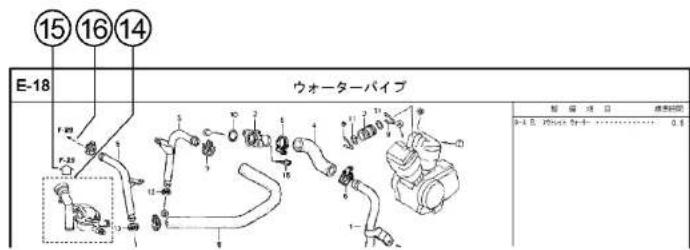

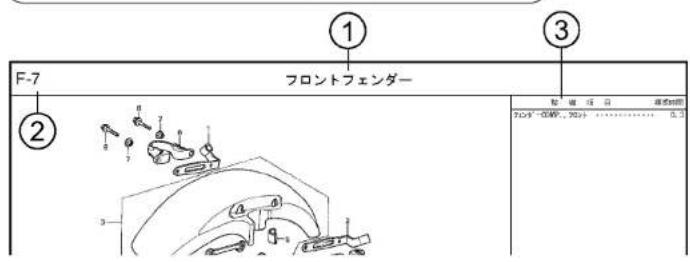

パーツカタログの構成

①ブロックタイトル ②ロックNO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前

ページより同じ見出し番号が続いていることを示します。

⑤部品番号 Honda色記号 部品名 色名称

⑨注記

・特記事項を部品名棚に（）で表示しています。

⑩希望小壳価格

・ジカ 市場状況等により変動するメーカー希望小

壳価格。

・オープン メーカー希望小売価格が存在せず、各小売

店が独自に決定する小売価。オープン価格。

⑪ 使用個数

・使用個数に（），（がつけられている部品はオプション
ナル部品です。
・使用個数に“N”と表示されている部品は必要に応じて
選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使

用されます。

⑭

・内の部品は、他のブロックで案内されています。

⑮

・ぐはで国まれている掲載ブロックNo.を表示してい

ます

⑯

・←は該当部品の接続先ブロックNo.を表示しています。

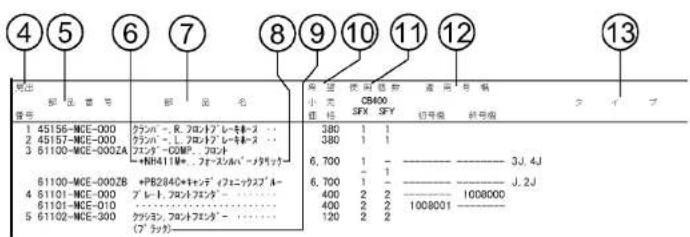

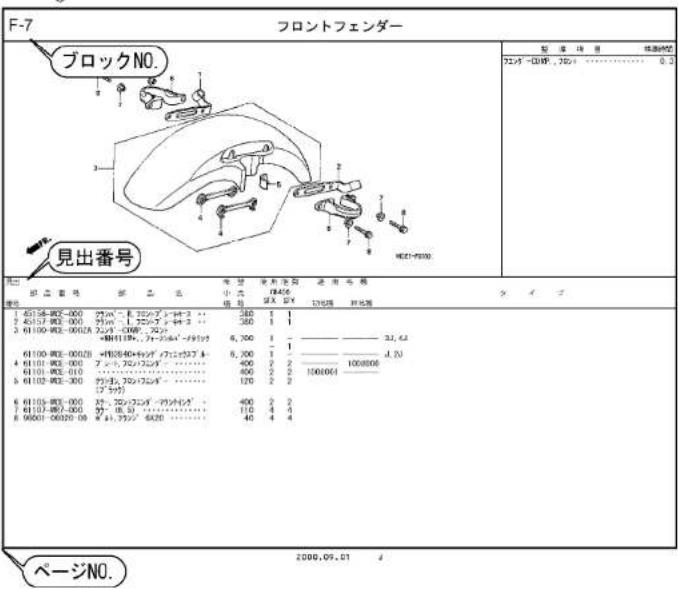

部品に変更があったとき

見出				令望		使用国数		適用号機
番号	部品番号	部品名	小売価格	CB400SFX	SFY	初号機	終号機
1	45158-MCE-000	ケラバー・R.フロントレーモータース	...	380	1	1
2	45157-MCE-000	ケラバー・L.フロントレーモータース	...	380	1	1
3	61100-MCE-000ZA	フェンダー-COMP.フロント+NPH411M+.フォースルバーメタリック	...	6,700	1	-	-	3J.4J
	61100-MCE-000ZB	+PB284Cキャッデイフェニックスブレー	...	6,700	1	-	-	J.2J
4	61101-MCE-000	ブレート.フロントフェンダー	...	400	2	2
5	61102-MCE-300	ケツッション.フロントフェンダー(プラック)	...	400	2	2
			...	120	2	2
6	61105-MCE-000	ステー.フロントフェンダーマウンティング	...	400	2	2
7	61107-MR7-000	カラ(6.5)	...	110	4	4
8	96001-08020-00	オルト.フランジ 6X20	...	40	4	4

初号機から変更しないで 使用している。 左側にある場合は、1008001号機からの車に使用する。 右側にある場合は、1008000号機までの車に使用する。

●部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A …… アンペア

A.C. … オルタネーティング カーレント（交流）

A.M.……アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C.D.I. …キャパシティブディス チャージイグニッション (容量放電点火)

COMP. … コンプリート

D.C.…… ダイレクトカーレント (直流)

G……グラム

KPH …… キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.… ライトエミッテッド ダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T.M.…… トランスクリプト マーク（転写マーク）

V……ボルト

W……ワット

WL…… ウイズラベリング (ストライブ、ラベル 類を含む)

WOL……ウイズアウトラベリング (ストライブ、ラベル 類を除く)

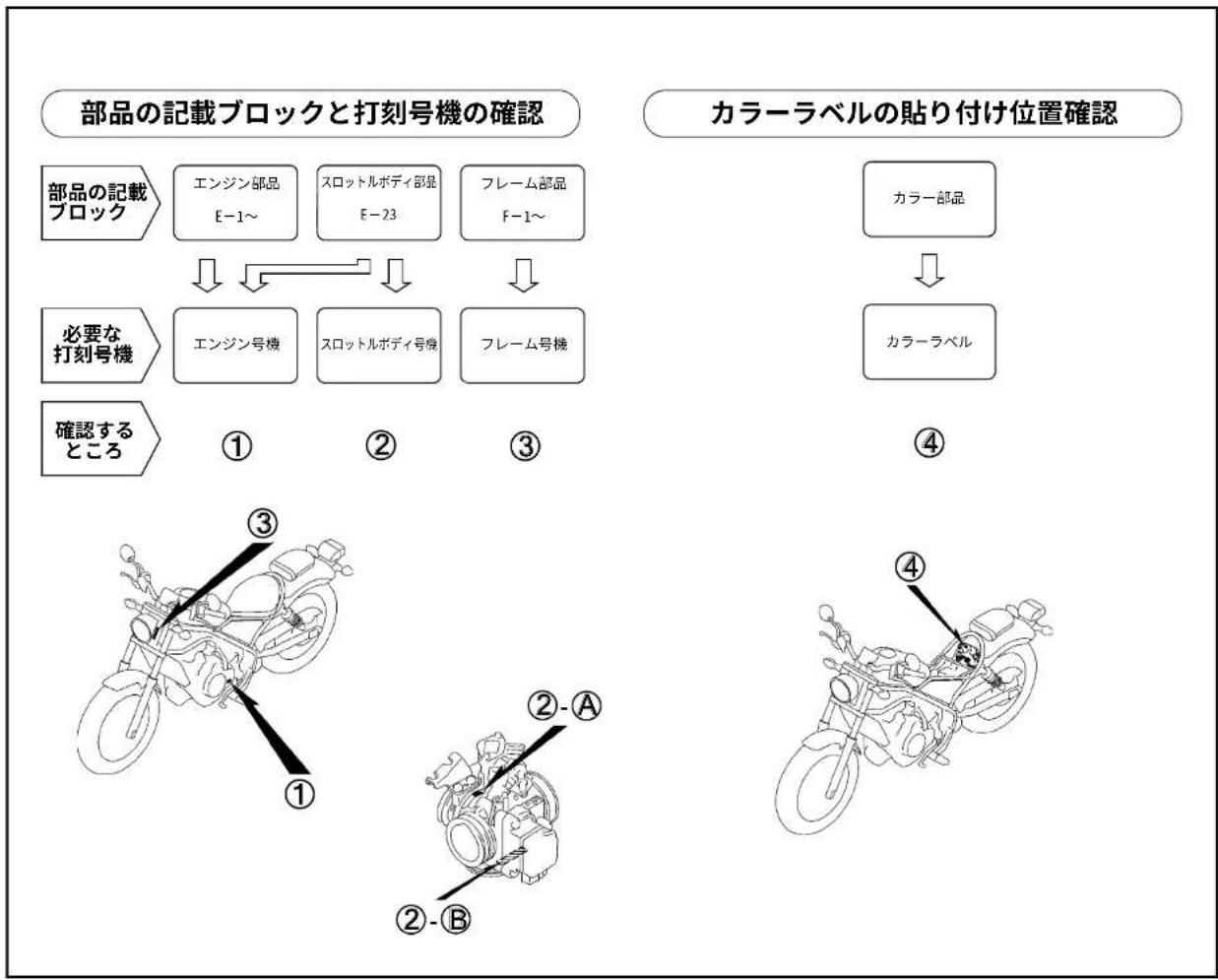


    K["カラーラベルの貼り付け位置確認"] --> L["カラー部品"]
    L --> M["カラーラベル"]

    N["①"] --> O["②"]
    O --> P["③"]

    Q["②-A"] --> R["②-B"]

    S["④"] --> T["④"]

号機管理表

販売呼称 機種名	タイプ エンジン号機 フレーム号機 スロットルボディ号機
レブル250	CMX250H	J MC	49E-1000001~1099999 MC49	-1000001~1099999	GQ9RA A
	CMX250K	J MC	49E-1000001~1099999 MC49	-1100001~1199999
レブル250	CMX250AH	J MC	49E-1000001~1099999 MC49	-1000001~1099999
	CMX250AK	J MC	49E-1000001~1099999 MC49	-1100001~1199999
Rebel 250 CMX250A L		J MC	49E-5000001~ MC49-1200001~
Rebel 250 S Edition	CMX250A2L	J MC	49E-5000001~ MC49-1200001~1299999
	CMX250A2M	J MC	49E-5000001~ MC49-1300001~

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。

・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。

GQ 9RA AKC

A B

配色表

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。レブル250（CMX250H）

NO.	機種名 (MODEL)		CMX250H
	フォトNO.		NO.1 NO.	2 NO.3		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		グラフィイトブラックNH-B01 NH	マットアーマードシルバーメタリックB89M Y-196	レモンアイスイエロー
	コード (CODE)
	色物部品名 基本部品番号 NHB01 NHB89 Y196		初号機 終号機
1 タクセット, フユーエル 17520-K87-A0 ZE ZD ZA				F-21	4
2	フェンダーセット, リヤー	80110-K87-A00	ZC	ZB	ZA			F-34	20
3	フレームASSY., L. リヤー	50245-K87-A00	ZA	ZA	ZA			F-34	7
4	フレームASSY., R. リヤー	50240-K87-A00	ZA	ZA	ZA			F-34	5

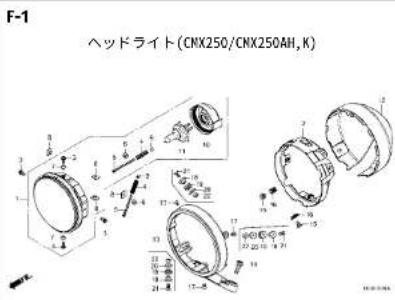

5	ホルダー, ヘッドライト	64221-K87-A00	ZA	ZA	ZA			F-1	13
6	ボディセット, フレーム	50010-K87-A00	ZA	ZA	ZA			F-39	4
7	マーク, L. ウイング	86202-K87-A00	ZE	ZD	ZB			F-50	2
8	マーク, R. ウイング	86201-K87-A00	ZE	ZD	ZB			F-50	1
9	マーク, リヤーフエンダー	86801-K87-A00	ZC	ZA	ZB			F-50	3

レブル250 (CMX250K)

NO.	機種名 (MODEL)		CMX250K
	フォトNO.		NO.4 NO	5 NO.6 NO.7			適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		グラフィットブラックNH-B01 NH	マットアーマードシルバーメタリックB89M NH-B9	パールカデットグレーP Y-215	マットフレスコブラウン
	コード (CODE)
	色物部品名 基本部品番号 NHB01 NHB89 NHB96		Y215 初号機	終号機
1	タンクセツト, フユーエル	17520-K87-A00	ZE	ZD	-	-			F-21	4
2	タンクセツト, フユーエル	17520-K87-A20	-	-	ZD	ZE			F-21	4
3	フェンダーセット, リヤー	80110-K87-A00	ZC	ZB	ZA	ZA			F-34	20
4	フレームASSY., L. リヤー	50245-K87-A00	ZA	ZA	ZA	ZA			F-34	7
5	フレームASSY., R. リヤー	50240-K87-A00	ZA	ZA	ZA	ZA			F-34	5
6	ホルダー, ヘッドライト	64221-K87-A00	ZA	ZA	ZA	ZA			F-1	13
7	ボディセット, フレーム	50010-K87-A00	ZB	ZB	ZB	ZB			F-39	4
8	マーク, L. ウィング	86202-K87-A00	ZE	ZD	-	-			F-50	2
9	マーク, L. ウィング	86202-MKG-A20	-	-	ZA	ZB			F-50	2
10	マーク, R. ウィング	86201-K87-A00	ZE	ZD	-	-			F-50	1
11	マーク, R. ウィング	86201-MKG-A20	-	-	ZA	ZB			F-50	1
12	マーク, リヤーフエンダー	86801-K87-A00	ZC	ZA	ZB	ZB			F-50	3

レブル250 (CMX250AH)

NO.	機種名 (MODEL)		CMX250AH
	フォトNO.		NO.8 NO.	9 NO.10		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		グラフィイトブラックNH-B01 NH	マットアーマードシルバーメタリック-B89M Y-196	レモンアイスイエロー
	コード (CODE)
	色物部品名 基本部品番号 NHB01 NHB89 Y190		初号機 終号機
1 タクセツト, フューエル 17520-K87-A00 ZE ZD ZA				F-21	4
2 フェンダーセツト, リヤー		80110-K87-A00	ZC	ZB	ZA			F-34	20
3 フレームASSY., L. リヤー		50245-K87-A00	ZA	ZA	ZA			F-34	7
4 フレームASSY., R. リヤー		50240-K87-A00	ZA	ZA	ZA			F-34	5
5 ホルダー, ヘッドライト		64221-K87-A00	ZA	ZA	ZA			F-1	13
6 ボディセツト, フレーム		50010-K87-A00	ZA	ZA	ZA			F-39	4
7 マーク, L. ライング		86202-K87-A00	ZE	ZD	ZB			F-50	2
8 マーク, R. ライング		86201-K87-A00	ZE	ZD	ZB			F-50	1
9 マーク, リヤーフエンダー		86801-K87-A00	ZC	ZA	ZB			F-50	3

レブル250 (CMX250AK)

NO.	機種名 (MODEL)		CMX250AK
	フォトNO.		NO.11 NO.	12 NO.13 NO.	14		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		グラフィットブラックNH-B01 NH	マットアーマードシルバーメタリックB89M NH-B9SP Y-215	パールカデットグレー
	コード (CODE)
	色物部品名 基本部品番号 NHB01 NHB89 NHB96		Y215 初号機	終号機
1	タンクセツト, フユーエル	17520-K87-A00	ZE	ZD	-	-			F-21	4
2	タンクセツト, フユーエル	17520-K87-A20	-	-	ZD	ZE			F-21	4
3	フェンダーセット, リヤー	80110-K87-A00	ZC	ZB	ZA	ZA			F-34	20
4	フレームASSY., L. リヤー	50245-K87-A00	ZA	ZA	ZA	ZA			F-34	7
5	フレームASSY., R. リヤー	50240-K87-A00	ZA	ZA	ZA	ZA			F-34	5
6	ホルダー, ヘッドライト	64221-K87-A00	ZA	ZA	ZA	ZA			F-1	13
7	ボディセット, フレーム	50010-K87-A00	ZB	ZB	ZB	ZB			F-39	4
8	マーク, L. ウィング	86202-K87-A00	ZE	ZD	-	-			F-50	2
9	マーク, L. ウィング	86202-MKG-A20	-	-	ZA	ZB			F-50	2
10	マーク, R. ウィング	86201-K87-A00	ZE	ZD	-	-			F-50	1
11	マーク, R. ウィング	86201-MKG-A20	-	-	ZA	ZB			F-50	1
12	マーク, リヤーフエンダー	86801-K87-A00	ZC	ZA	ZB	ZB			F-50	3

Rebel 250 (CMX250AL)

NO.	機種名 (MODEL)		CMX250AL
	フォトNO.		NO.15 NO.	16 NO.17		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットアーマードシルバーメタリックNH-B89N PB-417M Y-215	マットジーンズブルーメタリック	マットフレスコブラウン
	コード (CODE)
	色物部品名 基本部品番号 NHB89 PB417 Y215		初号機 終号機
1 シートASSY.,シングル 77100-K87		A30 ZA ZA ZA F-23	3
2 シートASSY.,ピリオン 77300-K87		A30 ZC ZC ZC F-23	8
3	タンクセット,フユーエル	17520-K87-A10	ZC	-	-			F-21	4
4	タンクセット,フユーエル	17520-K87-A20	-	-	ZE			F-21	4
5	タンクセット,フユーエル	17520-K87-A30	-	ZB	-			F-21	4

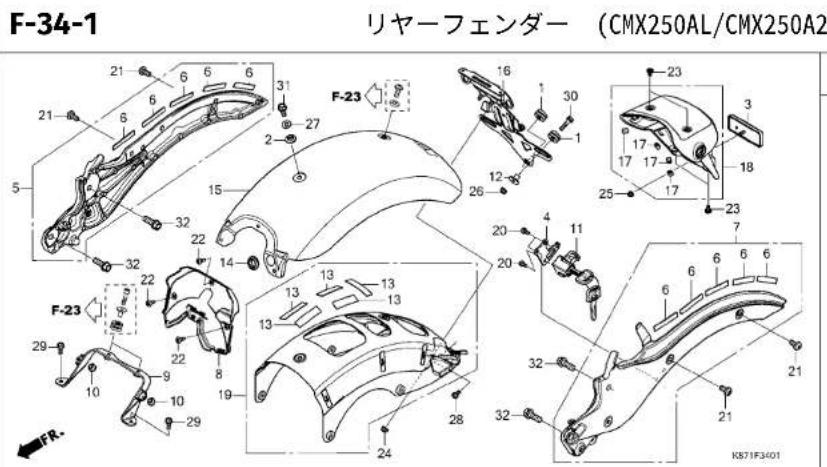

6	フェンダーセット,リヤー	80110-K87-A00	ZB	-	ZA			F-34-1	15
7	フェンダーセット,リヤー	80110-K87-A30	-	ZA	-			F-34-1	15
8	フレームASSY.,L.リヤー	50245-K87-A00	ZA	ZA	ZA			F-34-1	7
9	フレームASSY.,R.リヤー	50240-K87-A00	ZA	ZA	ZA			F-34-1	5
10	ポディセット,フレーム	50010-K87-A00	ZB	ZB	ZB			F-39	4
11	マーク,L.ウイング	86202-K87-A00	ZD	-	-			F-50	2
12	マーク,L.ウイング	86202-K87-A30	-	ZA	-			F-50	2
13	マーク,L.ウイング	86202-MKG-A20	-	-	ZB			F-50	2
14	マーク,R.ウイング	86201-K87-A00	ZD	-	-			F-50	1
15	マーク,R.ウイング	86201-K87-A30	-	ZA	-			F-50	1
16	マーク,R.ウイング	86201-MKG-A20	-	-	ZB			F-50	1
17	マーク,リヤーフエンダー	86801-K87-A00	ZA	-	ZB			F-50	3
18	マーク,リヤーフエンダー	86801-K87-A30	-	ZA	-			F-50	3

Rebel 250 S Edition (CMX250A2L)

NO.	機種名 (MODEL)		CMX250A2L
	フォトNO.		NO.18	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットアクシスグレーメタリックNH-303M
	コード (CODE)
	色物部品名 基本部品番号 NH303 初号機 終号機
1 シートASSY.,シングル 77500-K87-A30 ZC F-23 3
2 シートASSY.,ピリオン 77300-K87-A30 ZB F-23 8
3 タンクセット,フユーエル 17520-K87-A20 ZF F-21 4
4 フェンダーセット,リヤー 80110-K87-A00 ZA F-34-1 15
5 フレームASSY.,L.リヤー	50245-K87-A00 ZA F-34-1 7
6 フレームASSY.,R.リヤー	50240-K87-A00 ZA F-34-1 5
7 ボディセット,フレーム 50010-K87-A00 ZB F-39 4
8 マーク,L.ウイング	86202-MKG-A20 ZC F-50 2
9 マーク,R.ウイング	86201-MKG-A20 ZC F-50 1
10 マーク,リヤーフエンダー 86801-K87-A00 ZB F-50 3

Rebel 250 S Edition (CMX250A2M)

NO.	機種名 (MODEL)		CMX250A2M
	フォトNO.		NO.19 NO.	20	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットアクシスグレーメタリックNH-303M PB	パールスペンサープルー308P
	コード (CODE)
	色物部品名 基本部品番号 NH303 PB308 初号機 終号機

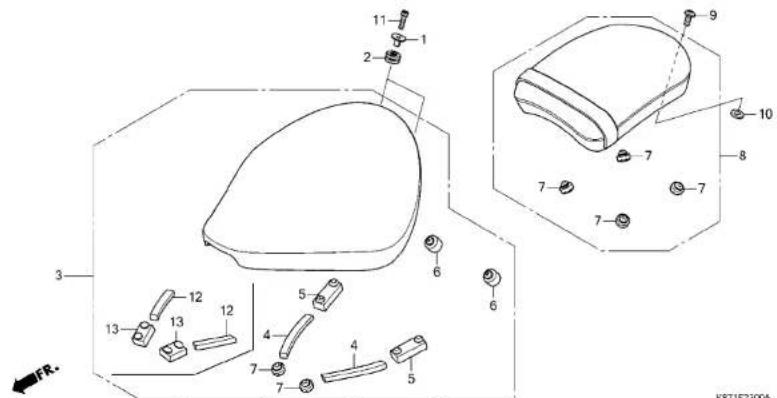

1 シートASSY.,シングル 77500-K87-A30 ZC ZD F-23 3
2 シートASSY.,ピリオン 77300-K87-A30 ZB ZC F-23 8
3 タクセツト,フコ-エル 17520-K87-A20 ZF -				F-21 4
4 タクセツト,フコ-エル 17520-K87-T00 - ZA F-21 4

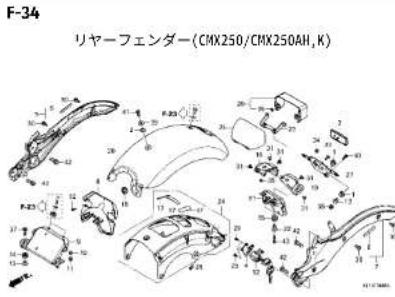

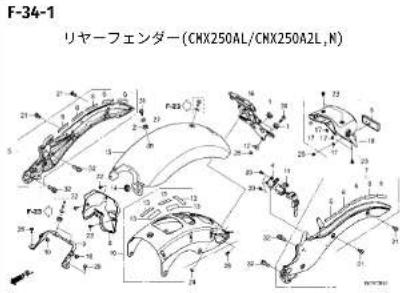

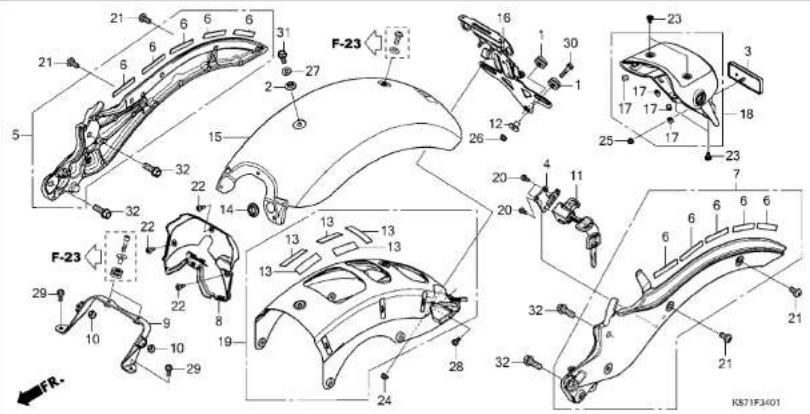

5 フェンダーセット,リヤー	80110-K87-A00		ZA	-			F-34-1	15
6 フェンダーセット,リヤー	80110-MKG-T00		-	ZA			F-34-1	15
7 フレームASSY.,L.リヤー	50245-K87-A00		ZA	ZA			F-34-1	7
8 フレームASSY.,R.リヤー	50240-K87-A00		ZA	ZA			F-34-1	5

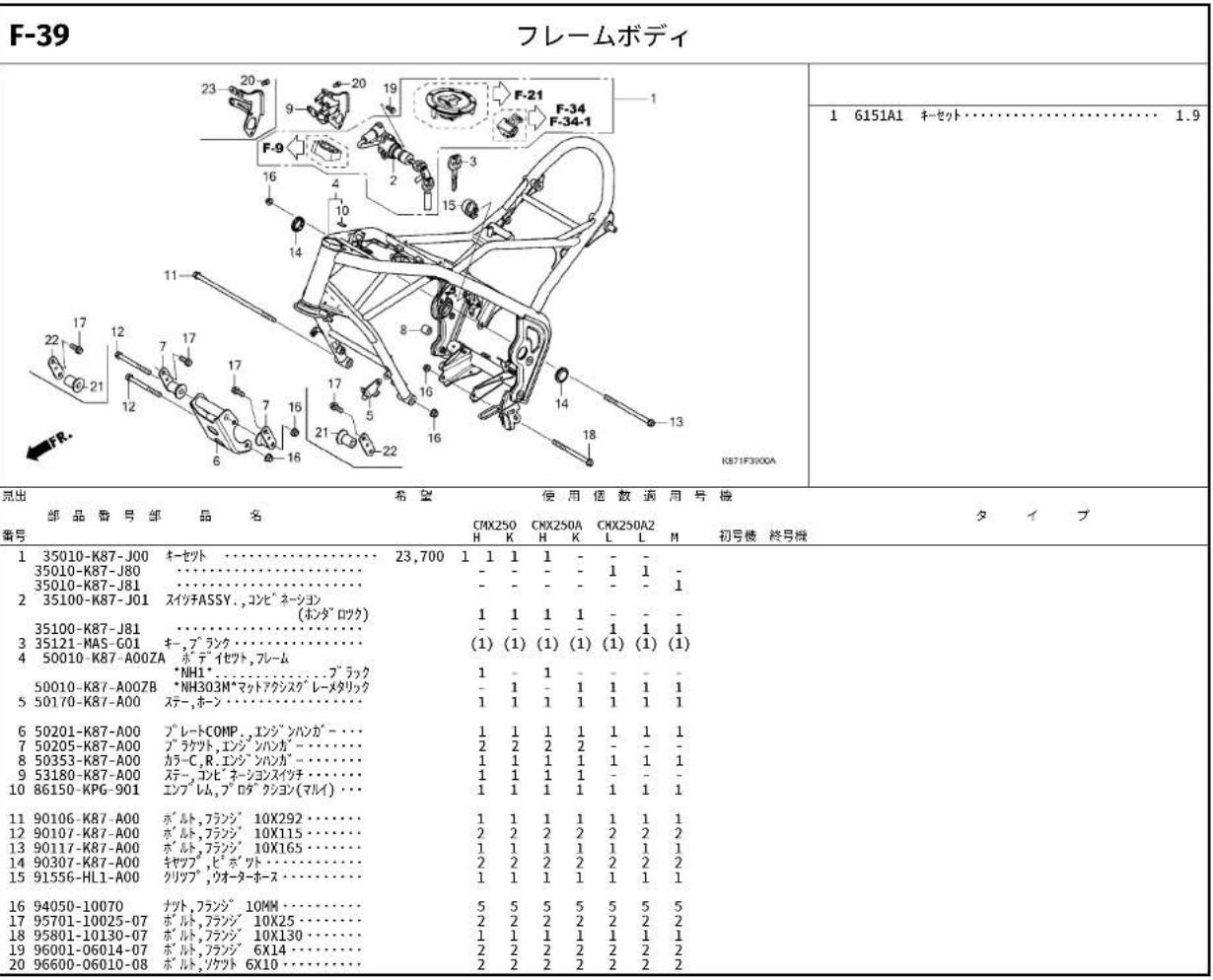

9 ボディセット,フレーム	50010-K87-A00 ZB ZB F-39 4

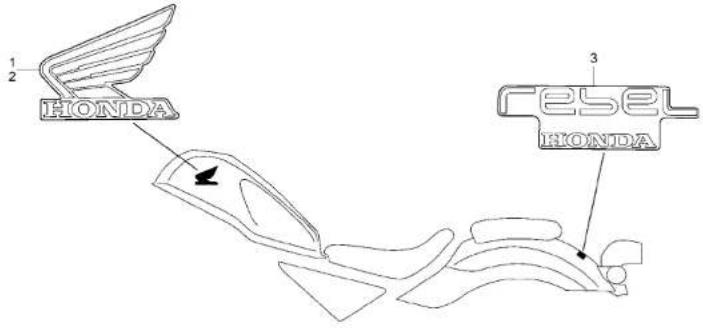

10 マーク,L.ウイング	86202-MKG-A20		ZC	-			F-50	2
11 マーク,L.ウイング	86202-MKG-T00 - ZA F-50 2
12 マーク,R.ウイング	86201-MKG-A20		ZC	-			F-50	1
13 マーク,R.ウイング	86201-MKG-T00 - ZA F-50 1
14 マーク,リヤーフエンダー	86801-K87-A00		ZB	-			F-50	3
15 マーク,リヤーフエンダー	86801-MKG-T00 - ZA F-50 3

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブを注文の際は、パーツカタログ本文中の部品名下に記載されている（）付バルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、バーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とバルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号 パルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95001-30xxx-2x95001-30001-20M3.01
95001-30xxx-3x95001-30001-30M3.01
95001-30xxx-4x95001-30001-40M3.01
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-4x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-5x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138
95001-55xxx-6x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138
95001-75xxx-4x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-6x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-80xxx-2x9500	01-80001-50M8.01
95001-80xxx-3x9500	01-80001-60M8.01
95001-80xxx-4x9500	01-80001-60M8.01
95001-80xxx-5x9500	01-80001-50M8.01
95001-80xxx-6x9500	01-80001-60M8.01

ビニールチューブ
標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-01001-60M<95003-01002-60M>	2.9 6.8		13
95003-01xxx-60	95003-01001-60M<95003-01003-60M>	2.9 6.8		13
95003-03xxx-3x	95003-03001-60M<95003-03003-60M>	3.0 6.0		13
95003-03xxx-60	95003-03001-60M<95003-03003-60M>	3.0 6.0		13
95003-05xxx-3x	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-05xxx-60	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-07xxx-1x	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-20	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-3x	95003-07001-60M<95003-07003-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-60	95003-07001-60M<95003-07003-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-7x	95003-07001-70M<95003-07003-70M> <95003-07008-70M>	4.0 7.0		138
95003-08xxx-1x	95003-08001-10M<95003-08003-10M> <95003-08008-10M>	4.5 6.5		138
95003-09xxx-3x	95003-09001-60M<95003-09003-60M>	4.5 8.0		13
95003-09xxx-80	95003-09001-60M<95003-09003-60M>	4.5 8.0		13
95003-10xxx-1x	95003-10001-10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-20	95003-10001-10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-3x	95003-10001-60M<95003-10003-60M>	5.0 8.0		13
95003-10xxx-60	95003-10001-60M<95003-10002-60M>	5.0 8.0		13
95003-11xxx-3x	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-11xxx-60	95003-11001-60M<50003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-12xxx-1x	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138
95003-12xxx-20	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138

ビニールチューブ
標準部品番号	パルク部品番号	パルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-14xxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-14xxx-3x	95003-14001-50M<95003-14003-60M>	6.0 9.0		13
95003-14xxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-17xxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0		13
95003-18xxx-1x	95003-19001-10M<95003-19003-10M>	7.0 11.0		13B
	95003-19008-10M>
95003-19xxx-20	95003-19001-10M<95003-19003-10M>	7.0 11.0		13B
	95003-19008-10M>
95003-19xxx-3x	95003-19001-60M<95003-19003-60M>	7.0 11.0		13B
	95003-19008-60M>
95003-19xxx-60	95003-19001-60M<95003-19003-60M>	7.0 11.0		13B
	95003-19008-60M>
95003-40xxx-20	95003-40001-10M<95003-40003-10M>	12.0 15.0		13
	95003-40003-10M>
95003-21xxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxx-3x	95003-23001-60M<95003-23003-60M>	8.0 12.0		13B
	95003-23008-60M>
95003-23xxx-60	95003-23001-60M<95003-23003-60M>	8.0 12.0		13B
	95003-23008-60M>
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
	95003-25003-10M>
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-3x	95003-25001-60M<95003-25003-60M>	9.0 11.0		13
	95003-25003-70M<95003-25003-70M>
95003-27xxx-1x	95003-27001-10M<95003-27003-10M>	9.0 11.0		13
	95003-27003-10M>
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 11.0		13
	95003-27003-10M>
95003-27xxx-3x	95003-27001-60M<95003-27003-60M>	9.0 11.0		13
	95003-27003-60M>
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 11.0		13
	95003-27003-60M>
95003-33xxx-1x	95003-33001-10M<95003-33003-10M>	10.0 14.0		13

ビニールチューブ
標準部品番号	パルク部品番号	パルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-35xxx-20	95003-33001-10M<95003-33003-10M>	10.0 14.0		13
95003-36xxxx-1x	95003-36001-10M<95003-36003-10M>	11.0 13.0		138
95003-36xxx-20	95003-36001-10M<95003-36003-10M>	11.0 13.0		138
95003-37xxxx-3x	95003-37001-60M<95003-37003-60M>	11.0 15.0		13
95003-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0 15.0		13
95003-38xxx-1x	95003-38001-10M<95003-38003-10M>	12.0 12.0		13
95003-38xxx-20	95003-38001-10M<95003-38003-10M>	12.0 12.0		13
95003-39xxx-1x	95003-39001-10M<95003-39003-10M>	12.0 14.0		13
95003-39xxx-20	95003-39001-10M<95003-39003-10M>	12.0 14.0		13
95003-40xxx-3x	95003-40001-60M<95003-40003-60M>	12.0 16.0		13
95003-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0 16.0		13
95003-43xxx-1x	95003-43001-10M<95003-43003-10M> <95003-43008-10M>	13.0 15.0		138
95003-43xxx-20	95003-43001-10M<95003-43003-10M> <95003-43008-10M>	13.0 15.0		138
95003-45xxxx-1x	95003-45001-10M<95003-45003-10M> <95003-45008-10M>	14.0 18.0		138
95003-45xxxx-20	95003-45001-10M<95003-45003-10M> <95003-45008-10M>	14.0 18.0		138
95003-50xxx-1x	95003-50001-10M<95003-50003-10M>	16.0 19.0		13
95003-50xxx-20	95003-50001-10M<95003-50003-10M>	16.0 19.0		13
95003-50xxx-3x	95003-50001-60M<95003-50003-60M>	16.0 19.0		13
95003-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5 20.5		13
95003-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5 20.5		13
95003-60xxx-1x	95003-60001-10M<95003-60003-10M>	22.0 27.0		13
95003-60xxx-20	95003-60001-10M<95003-60003-10M>	22.0 27.0		13
95003-60xxx-3x	95003-60001-60M<95003-60003-60M>	22.0 27.0		13
95003-60xxx-60	95003-60001-60M<95003-60003-60M>	22.0 27.0		13

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径(mm)	長さ(m)
95005-11xxx-3x9500	5-11001-30M11.01
95005-11xxx-5x9500	5-11001-50M11.01
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x9500	5-12001-20M12.01
95005-12xxx-3x9500	5-12001-30M12.01
95005-12xxx-5x9500	5-12001-50M12.01
95005-14xxx-1x9500	5-14001-10M14.01
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x9500	5-14001-30M14.01
95005-14xxx-5x9500	5-14001-50M14.01
95005-17xxx-1x9500	5-17001-10M17.01
95005-17xxx-2x9500	5-17001-20M17.01
95005-17xxx-3x9500	5-17001-30M17.01
95005-17xxx-5x9500	5-17001-50M17.01
95005-30xxx-3x9500	5-30001-30M3.01
95005-30xxx-5x9500	5-30001-50M3.01
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x9500	5-35001-20M3.51
95005-35xxx-3x9500	5-35001-30M3.51
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x9500	5-35001-50M3.51
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x9500	5-45001-20M4.51
95005-45xxx-3x9500	5-45001-30M4.51

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-5x95005-45001-50M4.51
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x95005-50001-50M5.01
95005-55xxx-1x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x95005-65001-20M6.51
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x95005-70001-50M7.01
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x95005-75001-20M 7.31
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x95005-80001-20M8.01

*注）Xは数字、英字を省略表示したものです。

◎ 注意: フューエルホース／チューブと一般用チューブ、及びビニールチューブを間違えて使用すると危険が生じます。

フューエルホース／チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

エンジン グループ

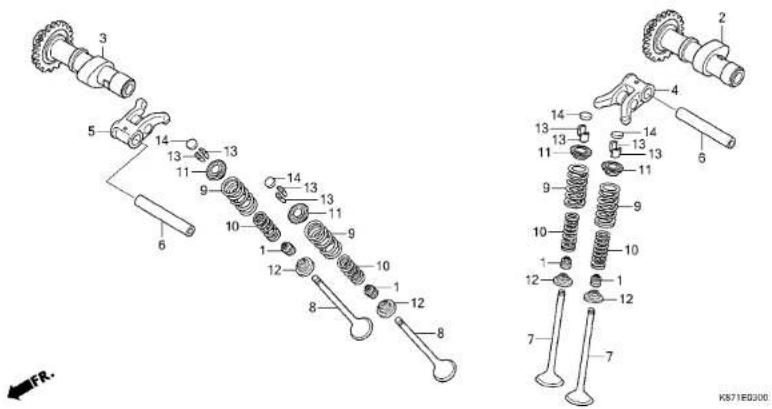

E-1シリンダーヘッドカバー	E-2シリンダーヘッド	E-3カムシャフト/バルブ

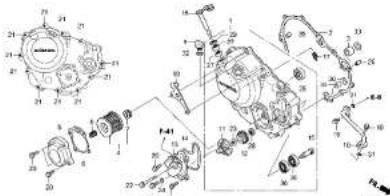

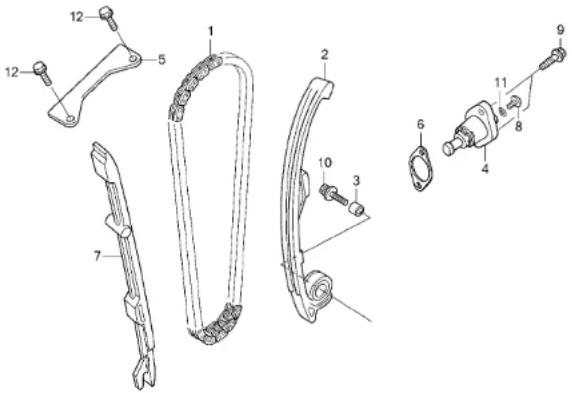

E-4カムチェン/テンショナー	E-5シリンダー	E-6R.クランクケースカバー

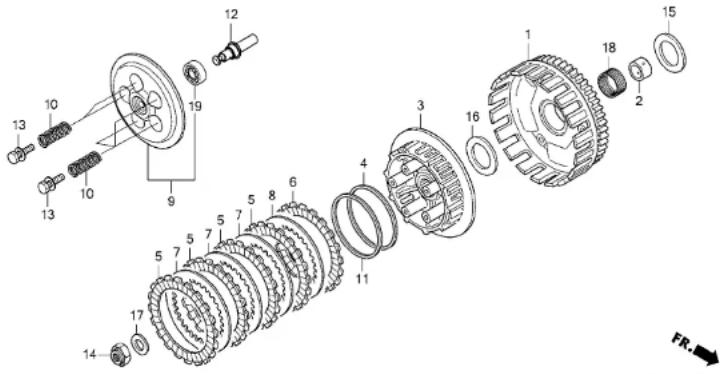

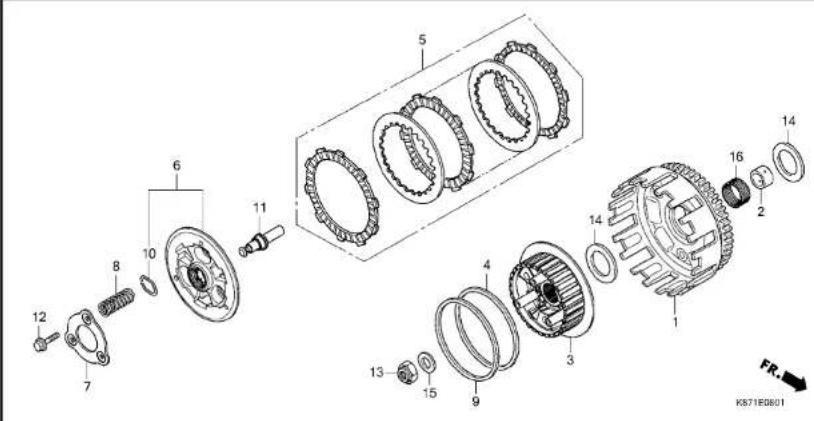

E-8クラッチ(CNX250/CNX250AH,K)	E-8-1クラッチ(CNX250AL/CNX250A2L,N)	E-9スターティングクラッチ

エンジン グループ

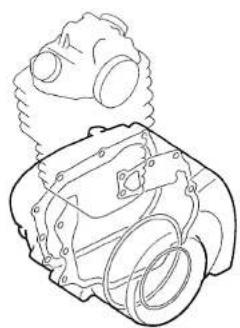

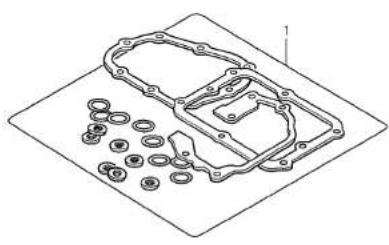

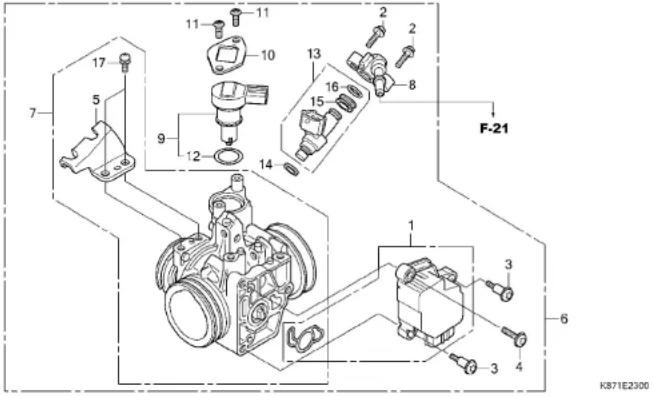

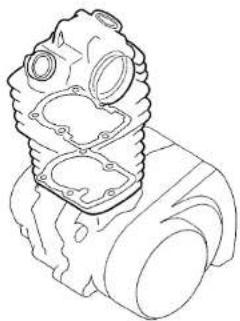

E-23スロットルボディ	EOP-1ガスケットキットA	EOP-2ガスケットキットB
フレーム グループ

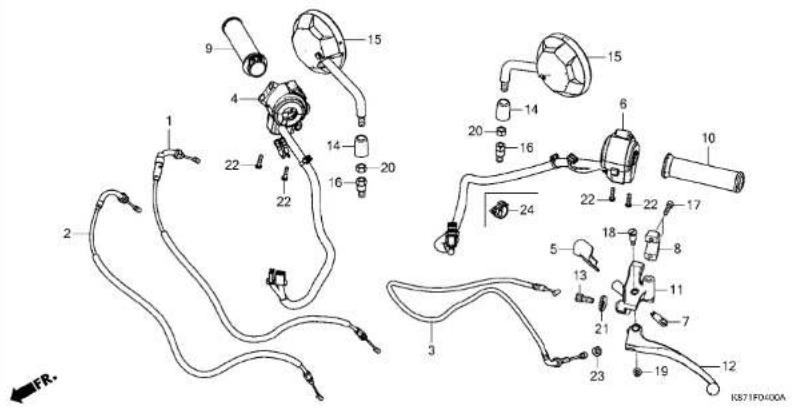

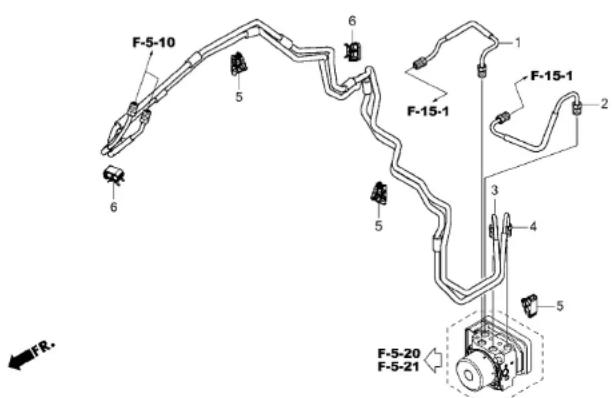

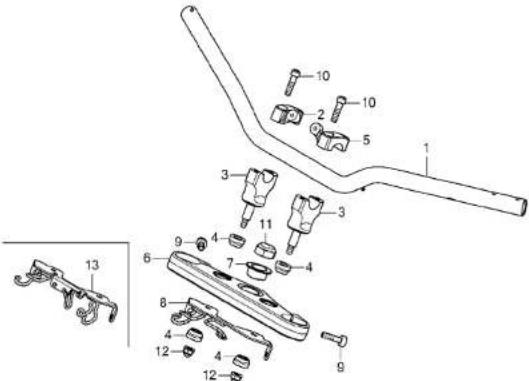

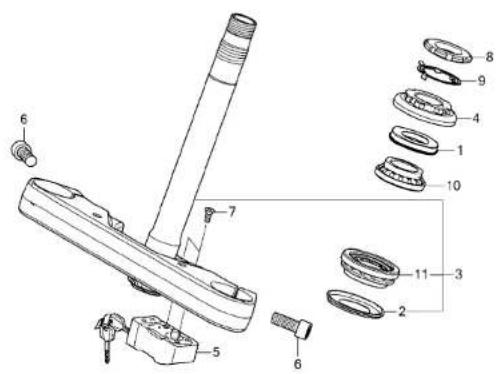

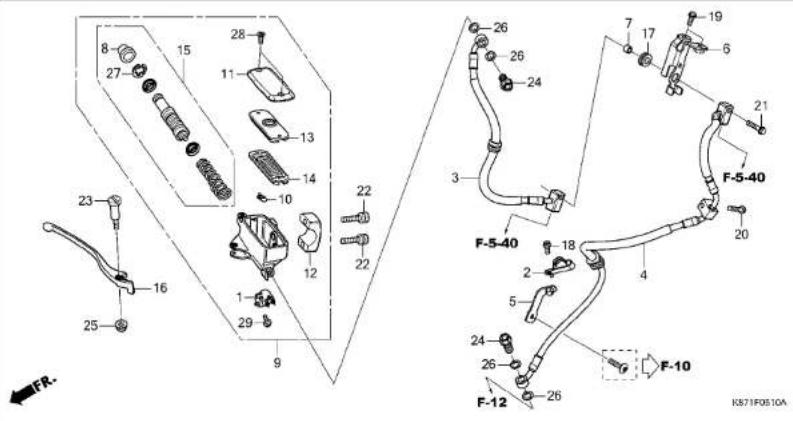

F-5-40ブレーキパイプ	F-7ハンドルパイプ/トップブリッジ	F-9ステアリングステム

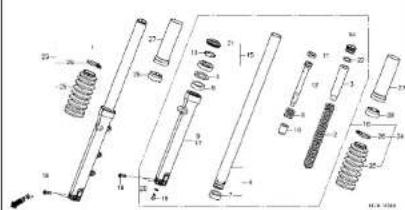

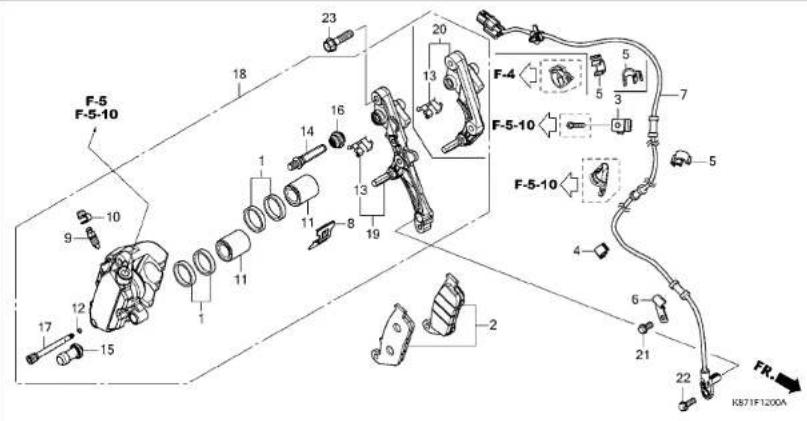

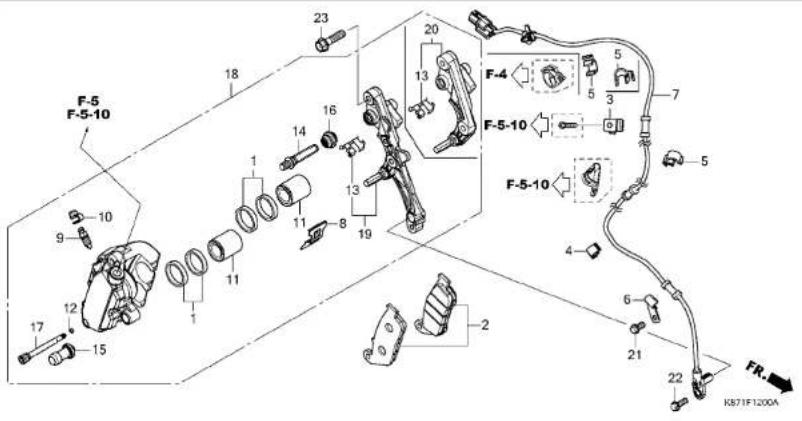

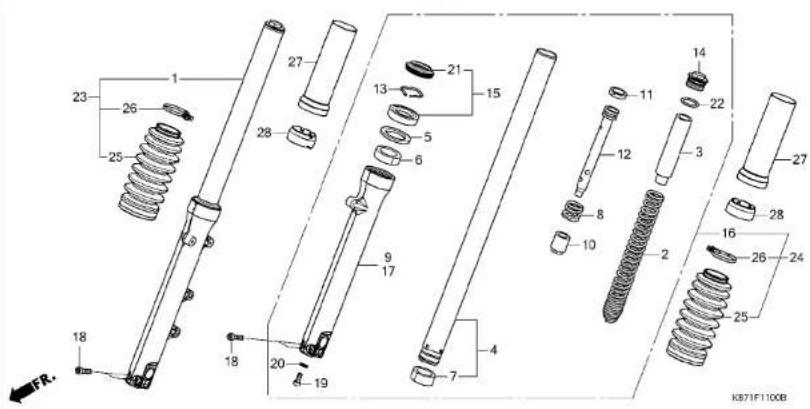

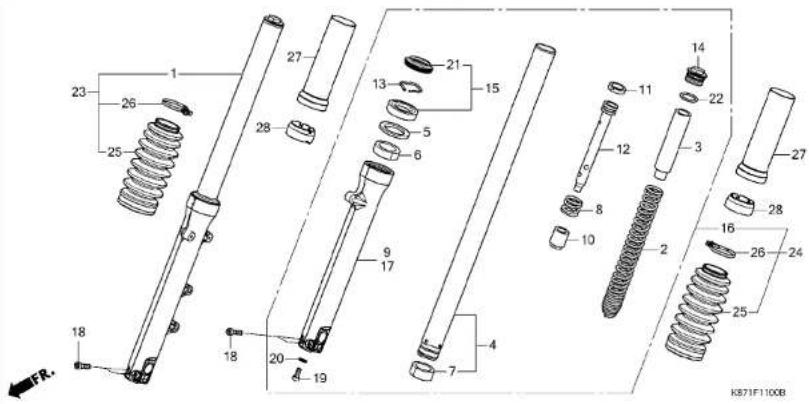

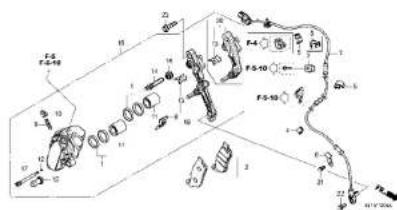

F-10フロントフェンダー	F-11フロントフォーク	F-12フロントブレーキキャリパー

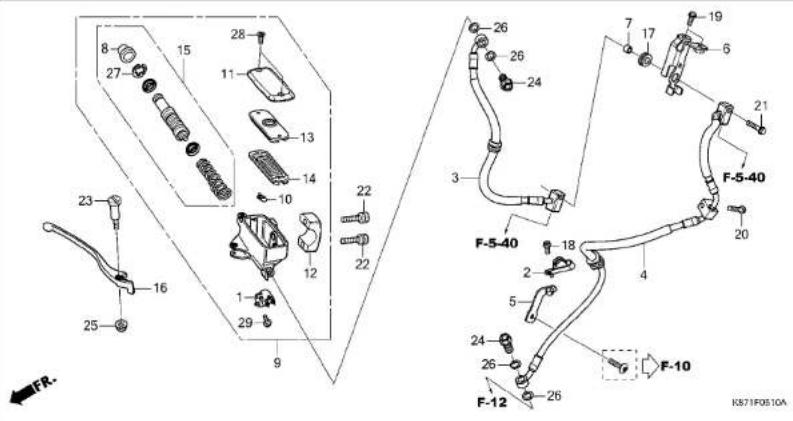

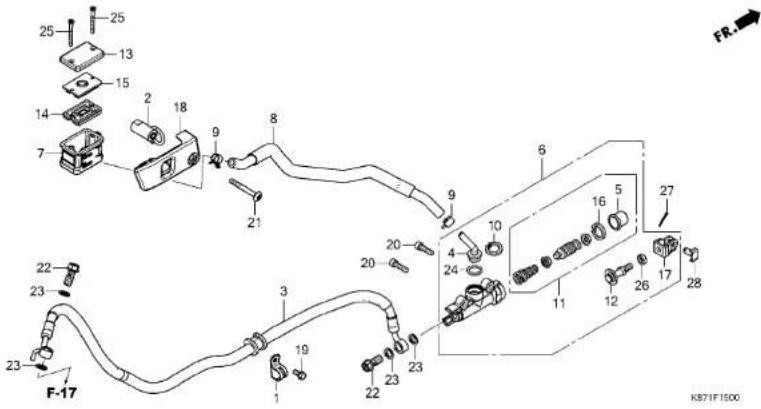

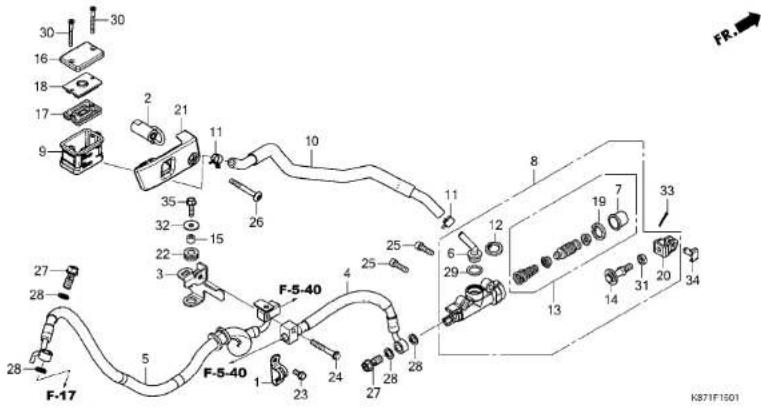

F-14フロントホイール	F-15リヤーブレーキマスターシリンダー(CMX250)	F-15-1リヤーブレーキマスターシリンダー(CMX250A/CMX250A2)

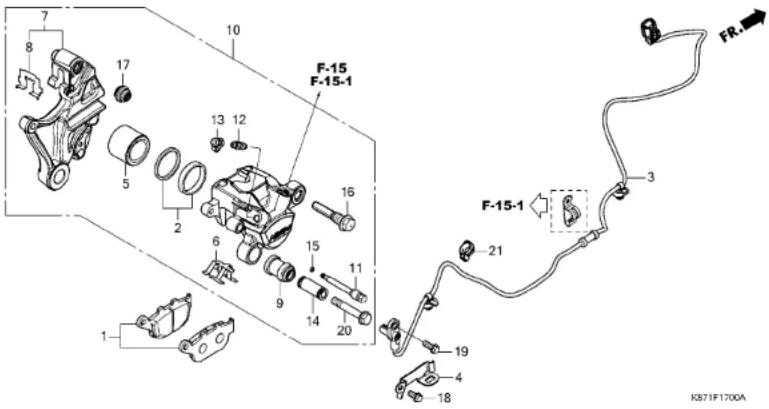

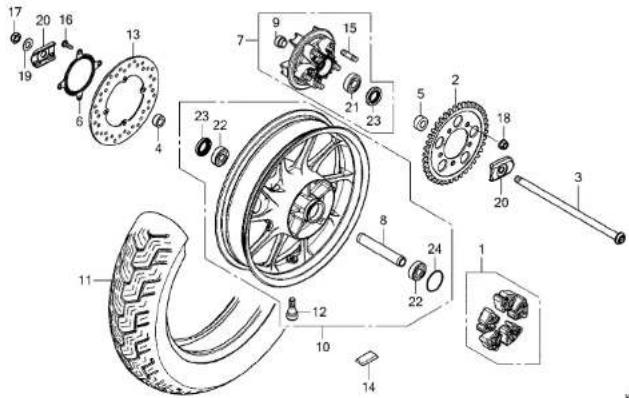

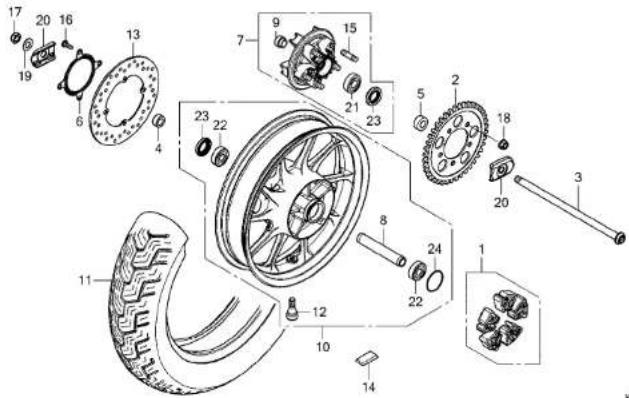

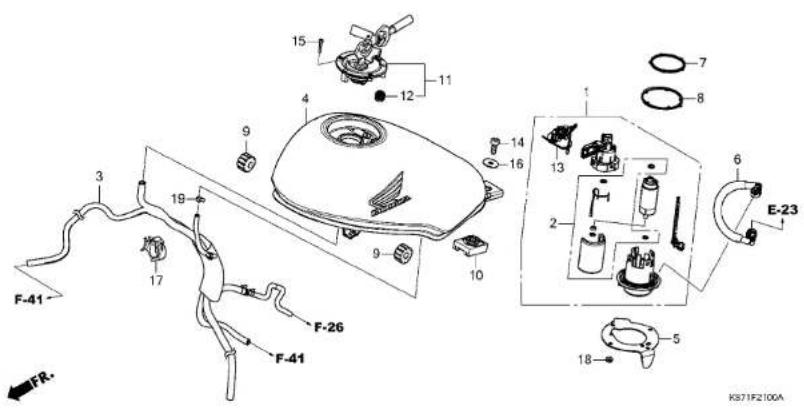

F-17リヤープレーキキャリバー	F-19リヤーホイール	F-21フューエルタンク/フューエルポンプ

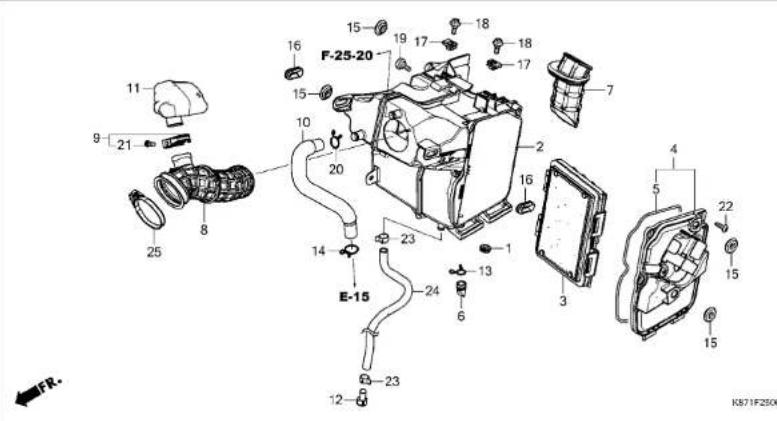

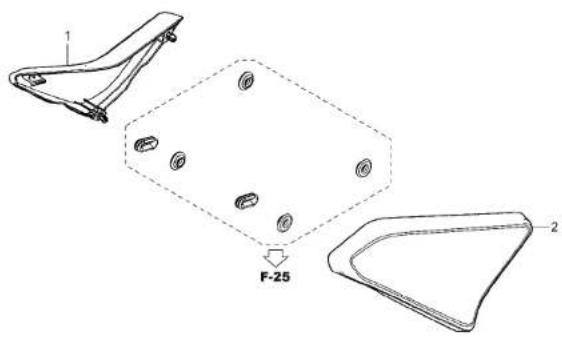

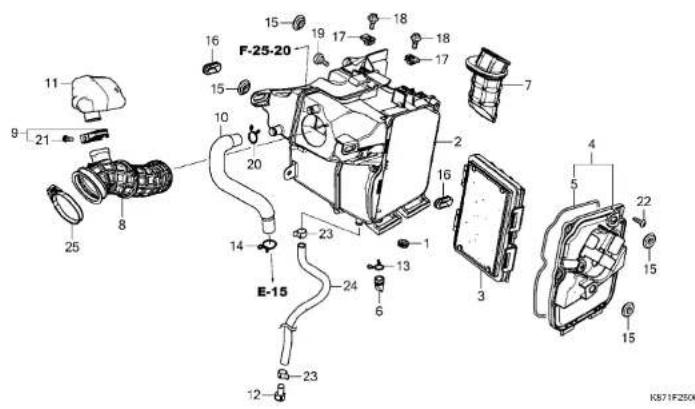

F-23シート	F-24サイドカバー	F-25エアークリーナー

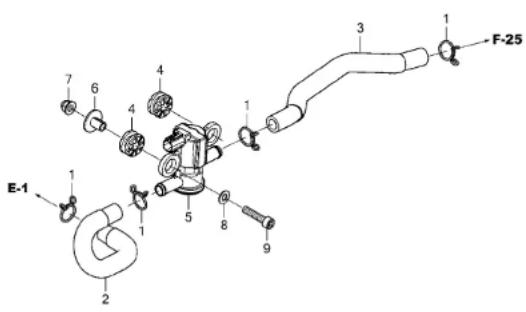

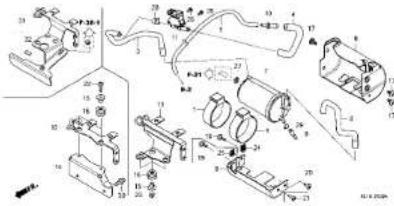

F-25-20エアーインジェクションソレノイドバルブ	F-26キャニスター	F-27エキゾーストマフラー

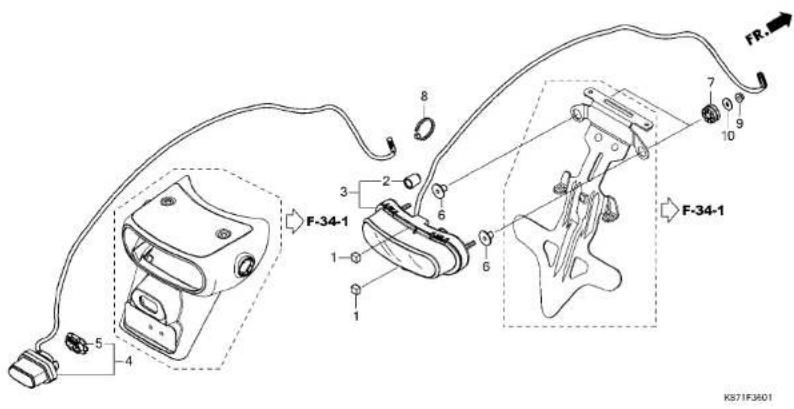

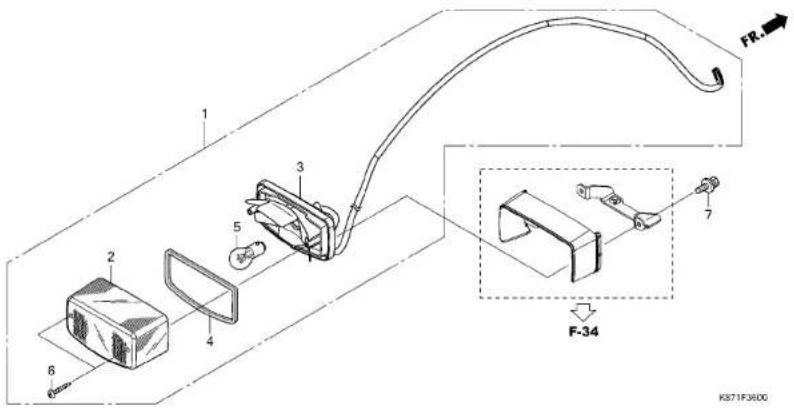

F-36テールライト(CNX250/CNX250AH,K)	F-36-1テールライト/ライセンスライト(CMX250AL/CMX250A2L,M)	F-37バッテリー

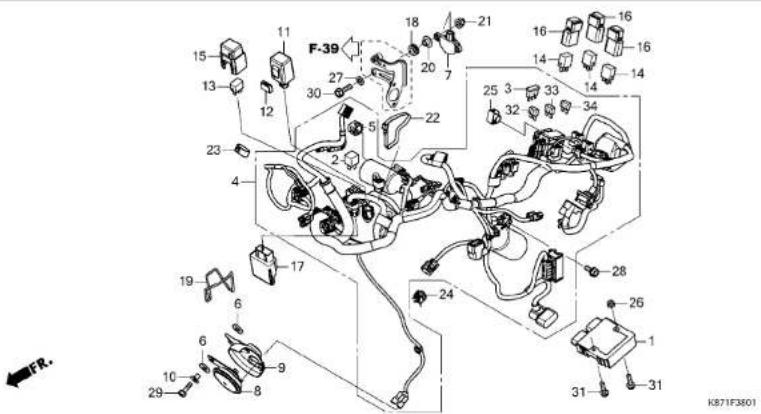

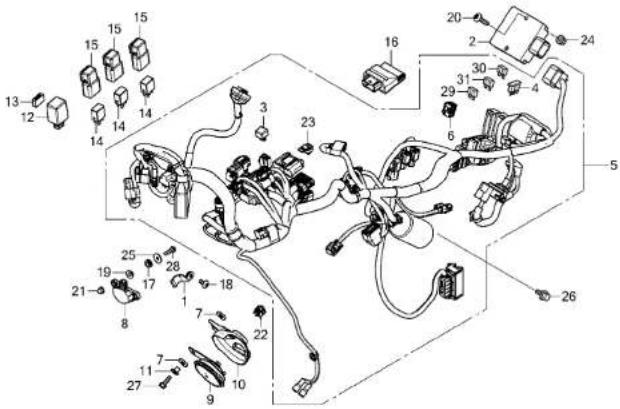

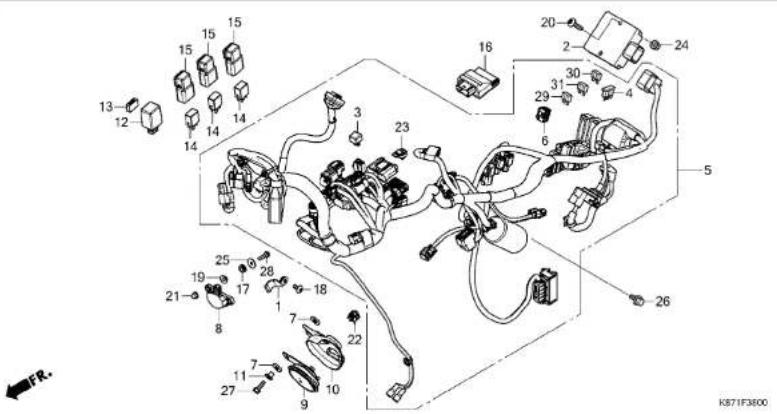

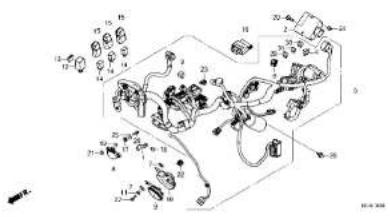

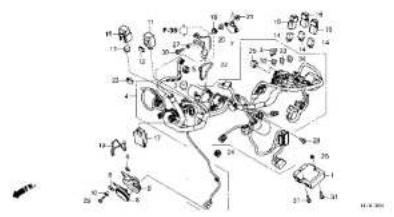

F-38ワイヤーハーネス(CNX250/CNX250AH,K)	F-38-1ワイヤーハーネス(CMX250AL/CMX250A2L,M)	F-38-20イグニッションコイル(CMX250/CMX250AH,K)

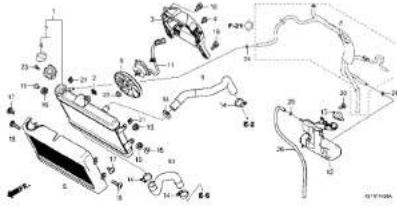

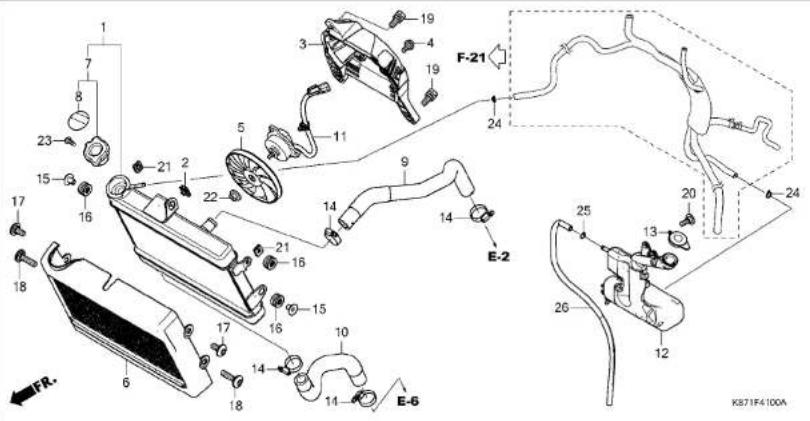

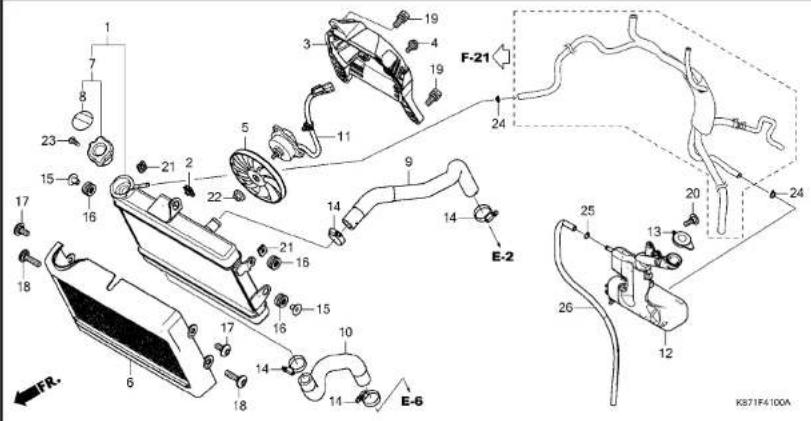

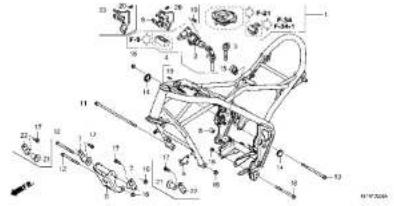

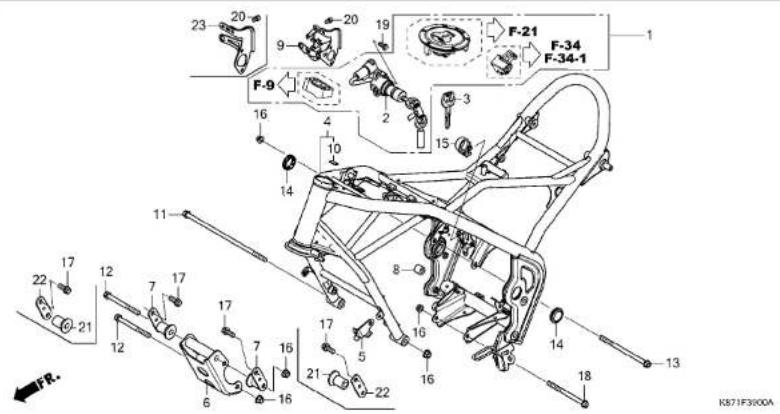

F-38-21イグニッションコイル(CNX250AL/CNX250A2L,M)	F-39フレームボディ	F-41ラジエター

フレーム グループ

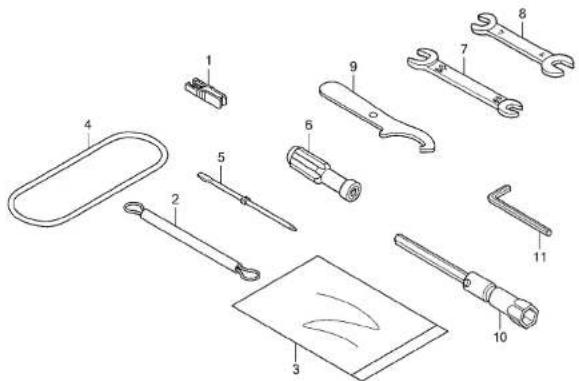

	F-48ツール	F-49コーションラベル
F-50マーク

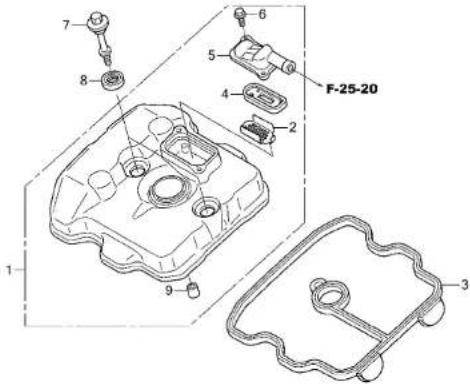

E-1シリンダーヘッドカバー

K871EG'00

見出部品番号部品名希望使用個数適用号機タイプ番号CMX250H KCMX250AH KCMX250AL L M初号機終号機

1 12300-K87-A00カバー-ASSY., シリンダーヘッド......8,300 11111111111

2 12341-MAT-750プレート、ボード(AI)......

3 12391-KYJ-901ガスケットCOMP., シリンダーヘッドカバー

4 18601-KEA-741バルブCOMP., リード" (アライ)......

5 18612-K87-A00カバー, リードバルブ......

6 90002-KGH-900ボルト, フランジ 5X14......

7 90018-KYJ-900ボルト, ベッドカバー......

8 90543-MV9-670ラバー, マウンティング......

9 94301-10160ノックピン 10X16......

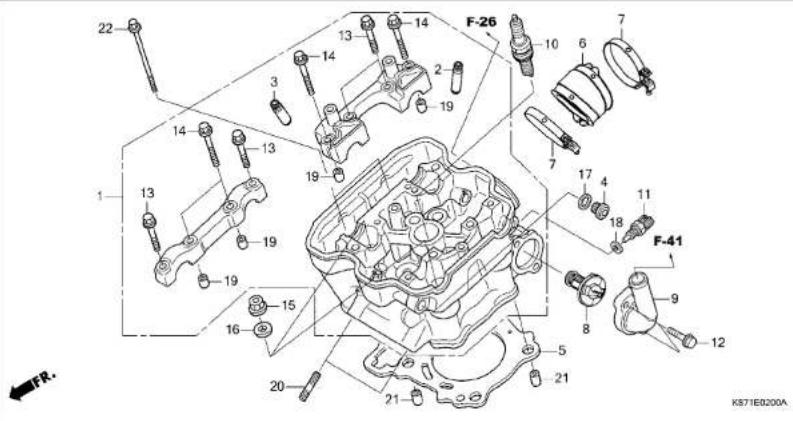

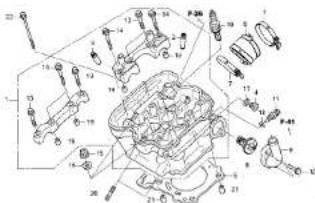

E-2 シリンダーヘッド
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M				初号機	終号機	タイプ
1 12010-K33-T50	ヘットASSY.,シリンダー......	44,500	1	1	1	-	-	-
12010-K87-L30	......		-	-	-	-	1	1	1
2 12204-KYJ-305	ガイド,インレットパルプ(オーバーサイズ)		2	2	2	2	2	2
3 12205-KYJ-305	ガイド,エキソーストパルプ(オーバーサイズ)		2	2	2	2	2	2
4 12207-KYJ-900	ボルト,シーリング 12MM......		2	2	2	2	2	2	2
5 12251-KYJ-901	ガスケット,シリンダーヘッド......		1	1	1	1	1	1	1
6 16211-K87-A00	インシュレーター,スロットルボディ......		1	1	1	1	1	1	1
7 16218-MGS-D30	パント,インシュレーター......		2	2	2	2	2	2	2
8 19300-KGF-911	サーモスタット......		1	1	1	1	1	1	1
9 19321-KYJ-900	カバー,サーモスタット......		1	1	1	1	1	1	1
10 31916-MEH-003	プラグ,スパーク(SIMR8A9)(NGK)		1	1	1	1	1	1	1
11 37870-KRJ-901	センサーASSY.,ウォーターテンプレテヤー.		1	1	1	1	1	1	1
12 90011-KYJ-900	ボルト,フランジ 6X22(NSHF)......		2	2	2	2	2	2	2
13 90017-KYJ-900	ボルト,フランジ 6X32......		4	4	4	4	4	4	4
14 90019-KYJ-900	ボルト,フランジ 6X39.5......		4	4	4	4	4	4	4
15 90204-634-000	ナツト,フランジ 10MM......		4	4	4	4	-	-	-
90204-K87-A30	......		-	-	-	-	4	4	4
16 90410-GCC-000	ワッシャー 10MM......		4	4	4	4	4	4	4
17 90418-KYJ-900	ワッシャー 12.2X17X1.5......		2	2	2	2	2	2	2
18 90454-MC7-000	ワッシャー,スペシャル 12MM......		1	1	1	1	1	1	1
19 91105-KSP-910	ノツケピン 8X14......		4	4	4	4	4	4	4
94301-08140	......		4	4	4	4	4	4	4
20 92900-08022-3E	ボルト,スタッド 8X22......		2	2	2	2	2	2	2

E-2シリンダーヘッド
見出希望使用個数適用号機部品番号部品名CMX250 CMX250A CMX250A2初号機終号機タイプ番号H K H K L L M
21 94301-12160 ピンA,ノツケ 12X16 ......7022 95701-06120-00 ボルト,フランジ 6X120 ......	2 2 2 2 2 2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222

E-3カムシャフト / バルブ
	2 1111E5 カムシャフト :インテーク...... 0.8
見出希望使用個数適用号機部品番号部品名
番号	タイプ
1 12209-ML0-722 シール,パルプステム(アライ) ...... 440 4 4 4 4 4 4 4
2 14110-KZZ-D20 カムシャフトCOMP.,インレット(34T) ..	1 1 1 1 1 1 1 1
3 14210-K33-D00 カムシャフトCOMP.,エキゾースト(34T)	1 1 1 1 1 1 1 1
4 14430-K33-D00 アームCOMP.,インテークパルプロッカー..	1 1 1 1 1 1 1 1
5 14440-K33-D00 アームCOMP.,エキゾーストパルプロッカー	1 1 1 1 1 1 1 1
6 14451-KYJ-900 シャフト,ロッカーアーム ......	2 2 2 2 2 2 2
7 14711-KYJ-900 パルプ,インレット ......	2 2 2 2 2 2 2
8 14721-KYJ-900 パルプ,エキゾースト ......	2 2 2 2 2 2
9 14751-K33-D01 スプリング,パルプアウター ......	4 4 4 4 4 4 4
10 14761-K33-D01 スプリング,パルプインナー ......	4 4 4 4 4 4 4
11 14771-MFL-000 リテーナー,パルプスプリング ......	4 4 4 4 4 4 4
12 14775-KYJ-900 シート,パルプスプリング ......	4 4 4 4 4 4 4
13 14781-ML0-720 コツター,パルプ(フジオーゼックス) ..	8 8 8 8 - - -
14 14781-MJE-D00 コツター,パルプ ......	- - - - 8 8 8
14 14901-KT7-013 シム,タバット(1.200) ......	4 4 4 4 4 4 4
14902-KT7-013 シム,タバット(1.225) ......	4 4 4 4 4 4 4
14903-KT7-013 シム,タバット(1.250) ......	4 4 4 4 4 4 4
14904-KT7-013 シム,タバット(1.275) ......	4 4 4 4 4 4 4
14905-KT7-013 シム,タバット(1.300) ......	4 4 4 4 4 4 4
14906-KT7-013 シム,タバット(1.325) ......	4 4 4 4 4 4 4
14907-KT7-013 シム,タバット(1.350) ......	4 4 4 4 4 4 4
14908-KT7-013 シム,タバット(1.375) ......	4 4 4 4 4 4 4
14909-KT7-013 シム,タバット(1.400) ......	4 4 4 4 4 4 4
14910-KT7-013 シム,タバット(1.425) ......	4 4 4 4 4 4 4
14911-KT7-013 シム,タバット(1.450) ......	4 4 4 4 4 4 4
14912-KT7-013 シム,タバット(1.475) ......	4 4 4 4 4 4 4
14913-KT7-013 シム,タバット(1.500) ......	4 4 4 4 4 4 4+9・エンジンの脱着を含む
見出希望使用個数適用号機部品番号部品名
番号	CMX250 CMX250A CMX250A2 タイプ
	H K H K L L M 初号機 終号機
14) 14914-KT7-013 氘,タベット(1.525) ...... 390 4 4 4 4 4 4 414915-KT7-013 氘,タベット(1.550) ...... 4 4 4 4 4 4 414916-KT7-013 氘,タベット(1.575) ...... 4 4 4 4 4 4 414917-KT7-013 氘,タベット(1.600) ...... 4 4 4 4 4 4 414918-KT7-013 氘,タベット(1.625) ...... 4 4 4 4 4 4 414919-KT7-013 氘,タベット(1.650) ...... 4 4 4 4 4 4 414920-KT7-013 氘,タベット(1.675) ...... 4 4 4 4 4 4 414921-KT7-013 氘,タベット(1.700) ...... 4 4 4 4 4 4 414922-KT7-013 氘,タベット(1.725) ...... 4 4 4 4 4 4 414923-KT7-013 氘,タベット(1.750) ...... 4 4 4 4 4 4 414924-KT7-013 氘,タベット(1.775) ...... 4 4 4 4 4 4 414925-KT7-013 氘,タベット(1.800) ...... 4 4 4 4 4 4 414926-KT7-013 氘,タベット(1.825) ...... 4 4 4 4 4 4 414927-KT7-013 氘,タベット(1.850) ...... 4 4 4 4 4 4 414928-KT7-013 氘,タベット(1.875) ...... 4 4 4 4 4 4 414929-KT7-013 氘,タベット(1.900) ...... 4 4 4 4 4 4 414930-KT7-013 氘,タベット(1.925) ...... 4 4 4 4 4 4 414931-KT7-013 氘,タベット(1.950) ...... 4 4 4 4 4 4 414932-KT7-013 氘,タベット(1.975) ...... 4 4 4 4 4 4 414933-KT7-013 氘,タベット(2.000) ...... 4 4 4 4 4 4 414934-KT7-013 氘,タベット(2.025) ...... 4 4 4 4 4 4 414935-KT7-013 氘,タベット(2.050) ...... 4 4 4 4 4 4 414936-KT7-013 氘,タベット(2.075) ...... 4 4 4 4 4 4 414937-KT7-013 氘,タベット(2.100) ...... 4 4 4 4 4 4 414938-KT7-013 氘,タベット(2.125) ...... 4 4 4 4 4 4 414939-KT7-013 氘,タベット(2.150) ...... 4 4 4 4 4 4 414940-KT7-013 氘,タベット(2.175) ...... 4 4 4 4 4 4 414941-KT7-013 氘,タベット(2.200) ...... 4 4 4 4 4 4 414942-KT7-013 氘,タベット(2.225) ...... 4 4 4 4 4 4 414943-KT7-013 氘,タベット(2.250) ...... 4 4 4 4 4 4 414944-KT7-013 氘,タベット(2.275) ...... 4 4 4 4 4 4 414945-KT7-013 氘,タベット(2.300) ...... 4 4 4 4 4 4 414946-KT7-013 氘,タベット(2.325) ...... 4 4 4 4 4 4 414947-KT7-013 氘,タベット(2.350) ...... 4 4 4 4 4 4 414948-KT7-013 氘,タベット(2.375) ...... 4 4 4 4 4 4 414949-KT7-013 氘,タベット(2.400) ...... 4 4 4 4 4 4 414950-KT7-013 氘,タベット(2.425) ...... 4 4 4 4 4 4 414951-KT7-013 氘,タベット(2.450) ...... 4 4 4 4 4 4 414952-KT7-013 氘,タベット(2.475) ...... 4 4 4 4 4 4 414953-KT7-013 氘,タベット(2.500) ...... 4 4 4 4 4 4 414954-KT7-013 氘,タベット(2.525) ...... 4 4 4 4 4 4 414955-KT7-013 氘,タベット(2.550) ...... 4 4 4 4 4 4 414956-KT7-013 氘,タベット(2.600) ...... 4 4 4 4 4 4 414957-KT7-013 氘,タベット(2.625) ...... 4 4 4 4 4 4 414958-KT7-013 氘,タベット(2.650) ...... 4 4 4 4 4 4 414959-KT7-013 氘,タベット(2.675) ...... 4 4 4 4 4 4 414960-KT7-013 氘,タベット(2.700) ...... 4 4 4 4 4 4 414961-KT7-013 氘,タベット(2.725) ...... 4 4 4 4 4 4 414962-KT7-013 氘,タベット(2.750) ...... 4 4 4 4 4 4 414963-KT7-013 氘,タベット(2.775) ...... 4 4 4 4 4 4 414964-KT7-013 氘,タベット(2.800) ...... 4 4 4 4 4 4 414965-KT7-013 氘,タベット(2.825) ...... 4 4 4 4 4 4 414966-KT7-013 氘,タベット(2.850) ...... 4 4 4 4 4 4 414967-KT7-013 氘,タベット(2.875) ...... 4 4 4 4 4 4 414968-KT7-013 氘,タベット(2.900) ...... 4 4 4 4 4 4 414969-KT7-013 氘,タベット(2.925) ...... 4 4 4 4 4 4 414970-KT7-013 氘,タベット(2.950) ...... 4 4 4 4 4 4 414971-KT7-013 氘,タベット(2.975) ...... 4 4 4 4 4 4 414972-KT7-013 氘,タベット(2.100) ...... 4 4 4 4 4 4 414973-KT7-013 氘,タベット(2.125) ...... 4 4 4 4 4 4 414974-KT7-013 氘,タベット(2.150) ...... 4 4 4 4 4 4 414975-KT7-013 氘,タベット(2.175) ...... 4 4 4 4 4 4 414976-KT7-013 氘,タベット(2.200) ...... 4 4 4 4 4 4 414977-KT7-013 氘,タベット(2.225) ...... 4 4 4 4 4 4 414978-KT7-013 氘,タベット(2.250) ...... 4 4 4 4 4 4 414979-KT7-013 氘,タベット(2.275) ...... 4 4 4 4 4 4 414980-KT7-013 氘,タベット(2.300) ...... 4 4 4 4 4 4 414981-KT7-013 氘,タベット(2.325) ...... 4 4 4 4 4 4 414982-KT7-013 氘,タベット(2.350) ...... 4 4 4 4 4 4 414983-KT7-013 氘,タベット(2.375) ...... 4 4 4 4 4 4 414984-KT7-013 氘,タベット(2.400) ...... 4 4 4 4 4 4 414985-KT7-013 氘,タベット(2.425) ...... 4 4 4 4 4 4 414986-KT7-013 氘,タベット(2.450) ...... 4 4 4 4 4 4 414987-KT7-013 氘,タベット(2.500) ...... 4 4 4 4 4 4 414988-KT7-013 氘,タベット(2.525) ...... 4 4 4 4 4 4 414989-KT7-013 氘,タベット(2.550) ...... 4 4 4 4 4 4 414990-KT7-013 氘,タベット(2.600) ...... 4 4 4 4 4 4 414991-KT7-013 氘,タベット(2.625) ...... 4 4 4 4 4 414992-KT7-013 氘,タベット(2.650) ...... 4 4 4 4 4 414993-KT7-013 氘,タベット(2.675) ...... 4 4 4 4 4 414994-KT7-013 氘,タベット(2.700) ...... 4 4 4 4 4 414995-KT7-013 氘,タベット(2.725) ...... 4 4 4 4 4 414996-KT7-013 氘,タベット(2.750) ...... 4 4 4 4 4 414997-KT7-013 氘,タベット(2.775) ...... 4 4 4 4 4 414998-KT7-013 氘,タベット(2.800) ...... 4 4 4 4 4 414999-KT7-013 氘,タベット(2.825) ...... 4 4 4 4 4 414000-KT7-013 氘,タベット(2.850) ...... 4 4 4 4 4 414001-KT7-013 氘,タベット(2.875) ...... 4 4 4 4 4 414002-KT7-013 氘,タベット(2.900) ...... 4 4 4 4 4 414003-KT7-013 氘,タベット(2.925) ...... 4 4 4 4 4 414004-KT7-013 氘,タベット(2.950) ...... 4 4 4 4 4 414005-KT7-013 氘,タベット(2.975) ...... 4 4 4 4 4 414006-KT7-013 氘,タベット(2.100) ...... 4 4 4 4 4 414007-KT7-013 氘,タベット(2.125) ...... 4 4 4 4 4 414008-KT7-013 氘,タベット(2.150) ...... 4 4 4 4 4 414009-KT7-013 氘,タベット(2.175) ...... 4 4 4 4 4 414010-KT7-013 氘,タベット(2.200) ...... 4 4 4 4 4 414011-KT7-013 氘,タベット(2.225) ...... 4 4 4 4 4 414012-KT7-013 氘,タベット(2.250) ...... 4 4 4 4 4 414013-KT7-013 氘,タベット(2.275) ...... 4 4 4 4 4 414014-KT7-013 氘,タベット(2.300) ...... 4 4 4 4 4 414015-KT7-013 氘,タベット(2.325) ...... 4 4 4 4 4 414016-KT7-013 氘,タベット(2.350) ...... 4 4 4 4 4 414017-KT7-013 氘,タベット(2.375) ...... 4 4 4 4 4 414018-KT7-013 氘,タベット(2.400) ...... 4 4 4 4 4 414019-KT7-013 氘,タベット(2.425) ...... 4 4 4 4 4 414020-KT7-013 氘,タベット(2.450) ...... 4 4 4 4 4 414021-KT7-013 氘,タベット(2.500) ...... 4 4 4 4 4 414022-KT7-013 氘,タベット(2.525) ...... 4 4 4 4 4 414023-KT7-013 氘,タベット(2.550) ...... 4 4 4 4 4 414024-KT7-013 氘,タベット(2.600) ...... 4 4 4 4 4 414025-KT7-013 氘,タベット(2.625) ...... 4 4 4 4 4 414026-KT7-013 氘,タベット(2.650) ...... 4 4 4 4 4 414027-KT7-013 氘,タベット(2.675) ...... 4 4 4 4 4 414028-KT7-013 氘,タベット(2.700) ...... 4 4 4 4 4 414029-KT7-013 氘,タベット(2.725) ...... 4 4 4 4 4 414030-KT7-013 氘,タベット(2.750) ...... 4 4 4 4 4 414031-KT7-013 氘,タベット(2.775) ...... 4 4 4 4 4 414032-KT7-013 氘,タベット(2.800) ...... 4 4 4 4 4 414033-KT7-013 氘,タベット(2.825) ...... 4 4 4 4 4 414034-KT7-013 氘,タベット(2.850) ...... 4 4 4 4 4 414035-KT7-013 氘,タベット(2.875) ...... 4 4 4 4 4 414036-KT7-013 氘,タベット(2.900) ...... 4 4 4 4 4 414037-KT7-013 氘,タベット(2.925) ...... 4 4 4 4 4 414038-KT7-013 氘,タベット(2.950) ...... 4 4 4 4 4 414039-KT7-013 氘,タベット(2.975) ...... 4 4 4 4 4 414040-KT7-013 氘,タベット(2.100) ...... 4 4 4 4 4 414041-KT7-013 氘,タベット(2.125) ...... 4 4 4 4 4 414042-KT7-013 氘,タベット(2.150) ...... 4 4 4 4 4 414043-KT7-013 氘,タベット(2.175) ...... 4 4 4 4 4 414044-KT7-013 氘,タベット(2.200) ...... 4 4 4 4 4 414045-KT7-013 氘,タベット(2.225) ...... 4 4 4 4 4 414046-KT7-013 氘,タベット(2.250) ...... 4 4 4 4 4 414047-KT7-013 氘,タベット(2.275) ...... 4 4 4 4 4 414048-KT7-013 氘,タベット(2.300) ...... 4 4 4 4 4 414049-KT7-013 氘,タベット(2.325) ...... 4 4 4 4 4 414050-KT7-013 氘,タベット(2.350) ...... 4 4 4 4 4 414051-KT7-013 氘,タベット(2.375) ...... 4 4 4 4 4 414052-KT7-013 氘,タベット(2.390) ...... 4 4 4 4 4 414053-KT7-013 氘,タベット(2.405) ...... 4 4 4 4 4 414054-KT7-013 氘,タベット(2.425) ...... 4 4 4 4 4 414055-KT7-013 氘,タベット(2.450) ...... 4 4 4 4 4 414056-KT7-013 氘,タベット(2.500) ...... 4 4 4 4 4 414057-KT7-013 氘,タベット(2.525) ...... 4 4 4 4 4 414058-KT7-013 氘,タベット(2.550) ...... 4 4 4 4 4 414059-KT7-013 氘,タベット(2.575) ...... 4 4 4 4 4 414060-KT7-013 氘,タベット(2.600) ...... 4 4 4 4 4 414061-KT7-013 氘,タベット(2.625) ...... 4 4 4 4 4 414062-KT7-013 氘,タベット(2.650) ...... 4 4 4 4 4 414063-KT7-013 氘,タベット(2.675) ...... 4 4 4 4 4 414064-KT7-013 氘,タベット(2.700) ...... 4 4 4 4 4 414065-KT7-013 氘,タベット(2.725) ...... 4 4 4 4 4 414066-KT7-013 氘,タベット(2.750) ...... 4 4 4 4 4 414067-KT7-013 氘,タベット(2.775) ...... 4 4 4 4 4 414068-KT7-013 氘,タベット(2.800) ...... 4 4 4 4 4 414069-KT7-013 氘,タベット(2.825) ...... 4 4 4 4 4 414070-KT7-013 氘,タベット(2.850) ...... 4 4 4 4 4 414071-KT7-013 氘,タベット(2.875) ...... 4 4 4 4 4 414072-KT7-013 氘,タベット(2.900) ...... 4 4 4 4 4 414073-KT7-013 氘,タベット(2.925) ...... 4 4 4 4 4 414074-KT7-013 氘,タベット(2.950) ...... 4 4 4 4 4 414075-KT7-013 氘,タベット(2.975) ...... 4 4 4 4 4 414076-KT7-013 氘,タベット(2.100) ...... 4 4 4 4 4 414077-KT

E-3カムシャフト/バルブ
見出希望使用但数適用号機部品番号部品名CMX250 CMX250A CMX250A2 タイプ番号H K H K L M 初号機 結号機
14) 14943-KT7-013 シム,タバット(2.250) ...... 390 4 4 4 4 4 4 4
14944-KT7-013 シム,タバット(2.275) ...... 4 4 4 4 4 4 4 4
14945-KT7-013 シム,タバット(2.300) ...... 4 4 4 4 4 4 4 4
14946-KT7-013 シム,タバット(2.325) ...... 4 4 4 4 4 4 4 4
14947-KT7-013 シム,タバット(2.350) ...... 4 4 4 4 4 4 4 4
14948-KT7-013 シム,タバット(2.375) ...... 4 4 4 4 4 4 4 4
14949-KT7-013 シム,タバット(2.400) ...... 4 4 4 4 4 4 4 4
14950-KT7-013 シム,タバット(2.425) ...... 4 4 4 4 4 4 4 4
14951-KT7-013 シム,タバット(2.450) ...... 4 4 4 4 4 4 4 4
14952-KT7-013 シム,タバット(2.475) ...... 4 4 4 4 4 4 4 4
14953-KT7-013 シム,タバット(2.500) ...... 4 4 4 4 4 4 4 4
14954-KT7-013 シム,タバット(2.525) ...... 4 4 4 4 4 4 4 4
14955-KT7-013 シム,タバット(2.550) ...... 4 4 4 4 4 4 4 4
14956-KT7-013 シム,タバット(2.575) ...... 4 4 4 4 4 4 4 4
14957-KT7-013 シム,タバット(2.600) ...... 4 4 4 4 4 4 4 4
14958-KT7-013 シム,タバット(2.625) ...... 4 4 4 4 4 4 4 4
14959-KT7-013 シム,タバット(2.650) ...... 4 4 4 4 4 4 4 4
14960-KT7-013 シム,タバット(2.675) ...... 4 4 4 4 4 4 4 4
14961-KT7-013 シム,タバット(2.700) ...... 4 4 4 4 4 4 4 4
14962-KT7-013 シム,タバット(2.725) ...... 4 4 4 4 4 4 4 4
14963-KT7-013 シム,タバット(2.750) ...... 4 4 4 4 4 4 4 4
14964-KT7-013 シム,タバット(2.775) ...... 4 4 4 4 4 4 4 4
14965-KT7-013 シム,タバット(2.800) ...... 4 4 4 4 4 4 4 4
14966-KT7-013 シム,タバット(2.825) ...... 4 4 4 4 4 4 4 4
14967-KT7-013 シム,タバット(2.850) ...... 4 4 4 4 4 4 4 4
14968-KT7-013 シム,タバット(2.875) ...... 4 4 4 4 4 4 4 4
14969-KT7-013 シム,タバット(2.900) ...... 4 4 4 4 4 4 4 4
E-4カムチェン / テンショナー
KF.R.K871ED400
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H	K	CMX250AH	K	CMX250AL	L	M	初号機	終号機
1 14401-KYJ-901	チエン,カム(128L)(ダイドー)	....	3,780	1	1	1	1	1
2 14510-K33-D00	テンショナーCOMP.,カムチエン......				1	1	1	1	1	1
3 14517-KYJ-900	カラー,テンショナー......				1	1	1	1	1	1
4 14520-K33-D01	リソターASSY.,テンショナー......				1	1	1	1	1	1
5 14546-KYJ-900	ガイドB,カムチエン......				1	1	1	1	1	1
6 14560-KGH-900	ガスケット,テンショナーリフター......				1	1	1	1	1	1
7 14611-KYJ-900	ガイドA,カムチエン......				1	1	1	1	1	1
8 90005-KYJ-900	スクリュー,パン 6X6......				1	1	1	1	1	1
9 90011-KYJ-900	ボルト,フランジ 6X22(NSHF)...				2	2	2	2	2	2
10 90022-KYJ-900	ボルトワッシャー 6X25......				1	1	1	1	1	1
11 91306-MG3-000	Oリング 1.5X9.5......				1	1	1	1	1	1
12 95701-06014-00	ボルト,フランジ 6X14......				2	2	2	2	2	2

E-5 シリンダー
K871E0500
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250 H K CMX250A H K CMX250A2 L L M 初号機終号機											タイプ
1 12100-KYJ-900 シリンダーCOMP. 28,300 1 1 1 1 1 1 12 12191-KYJ-900 ガスケット, シリンダー 1 1 1 1 - - - - -12191-K87-A30 12191-K87-A30 12191-K87-A30 12191-K87-A30 12191-K87-A30 12191-K87-A30 12191-K87-A30 12191-K87-A30 12191-K87-A30 121	28,300	1	1	1	1	1	1	1
		1	1	1	1	-	-	-
		-	-	-	-	-	1	1	1
3 94301-12160 ピンA,ノック 12X16 12160	2	2	2	2	2	2	2	2

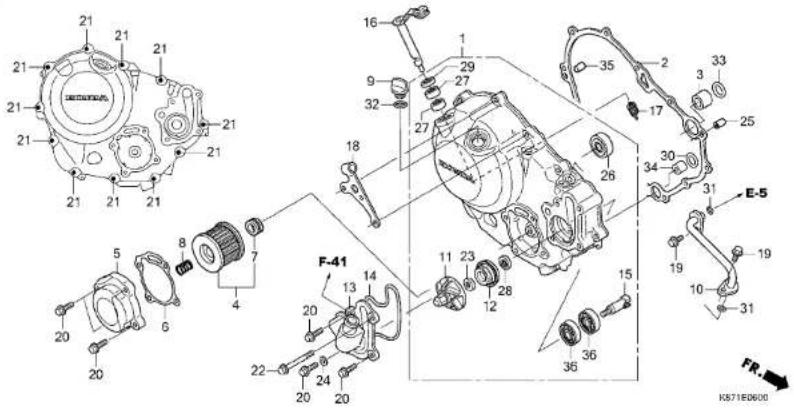

E-6R. クランクケースカバー
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機
1	11300-K33-D02	カバーASSY.,R.クランクケース......	16,800	1	1	1	1	1	1
2	11394-KYJ-900	ガスケット,R.クランクケースカバー......		1	1	1	1	-	-
	11394-K87-A30	......		-	-	-	1	1	1
3	15326-KT7-000	カラー,オイルパス 18MM......		1	1	1	1	1	1
4	15410-KYJ-902	エレメント,オイルフィルター......		1	1	1	1	1	1
5	15411-KYJ-900	カバー,オイルフィルター......		1	1	1	1	1	1
6	15412-KYJ-901	ガスケット,オイルフィルターカバー......		1	1	1	1	1	1
7	15413-MC8-000	ラバー,オイルター......		1	1	1	1	1	1
8	15414-KF0-000	スプリング,オイルフィルターエレメントセツティング		1	1	1	1	1	1
9	15611-KA4-710	キャップ,オイルフィラー......		1	1	1	1	1	1
10	19120-KYJ-900	パイプCOMP.,ウォーター......		1	1	1	1	1	1
11	19215-KGH-900	インパラー,ウォーターボンプ......		1	1	1	1	1	1
12	19217-P72-013	シール,メカニカル......		1	1	1	1	1	1
13	19220-KYJ-900	カバーCOMP.,ウォーターボンプ......		1	1	1	1	1	1
14	19226-KYJ-901	ガスケット,ウォーターボンプ カバー......		1	1	1	1	1	1
15	19241-KZZ-D20	シャフト,ウォーターボンプ......		1	1	1	1	1	1
16	22810-K33-D00	レバーCOMP.,クラッチ......		1	1	1	1	-	-
	22810-KYJ-900	......		-	-	-	1	1	1
17	22815-KM7-700	スプリング,クラッチレバー......		1	1	1	1	1	1
18	22821-K33-D00	レシーバー,クラッチケープル......		1	1	1	-	-	-
	22821-KYJ-900	......		-	-	-	1	1	1
19	90010-KYJ-900	ボルト,フランジ 6X16(NSHF)......		2	2	2	2	2	2
20	90012-KYJ-900	ボルト,フランジ 6X25(NSHF)......		7	7	7	7	7	7
21	90013-KYJ-900	ボルト,フランジ 6X30(NSHF)......		11	11	11	11	11	11

E-6R. クランクケースカバー
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250		CMX250A		CMX250A2		初号機	終号機	タイプ
	H	K	H	K	L	L	M
22 90015-KYJ-900 ポルト,フランジ 6X65(NSHF)....	200	1	1	1	1	1	1
23 90423-KW6-900 ワツシヤー 7X13X1.2......		1	1	1	1	1	1
24 90463-ML7-000 ワツシヤー,シーリング 6.5MM......		1	1	1	1	1	1
25 90702-KFM-900 ノックピン 8X12......		1	1	1	1	1	1
26 91009-KYJ-901 ベアリング,ラジアルボール 6001U·		1	1	1	1	1	1
27 91053-719-005 ベアリング,ニードル 12X16X10(NTN)	2	2	2	2
28 91202-KTW-901 オイルシール 12X26X5......		1	1	1	1	1	1
29 91204-KKO-003 オイルシール 12X18X5(アライ)......		1	1	1	1	1	1
30 91301-KYJ-901 0リング 11.8X1.9(アライ)......		1	1	1	1	1	1
31 91302-KYJ-901 0リング 9.8X2.4(アライ)......		2	2	2	2	2	2
32 91307-035-000 0リング 18X3......		1	1	1	1	1	1
33 91322-PT0-004 0リング 17.8X1.9(アライ)......		1	1	1	1	-	-
91322-K87-A30......	-	1	1
34 94301-12160 ピンA,ノック 12X16......		1	1	1	1	1	1
35 94302-08140 ピンB,ノック 8X14......		1	1	1	1	1	1
36 96100-60013-00 ベアリング,ラジアルボール 6001...		2	2	2	2	2	2

E-8 クラッチ (CMX250/CMX250AH,K)
K871E0800A
											1 (18)
見出 希望 使用個数適用号機
部品番号部品名				CMX250H K		CMX250AH K		CMX250AL L M		初号機終号機
番号
1	22100-KZZ-901	アウターCOMP.,クラッチ(73T)	19,500	1	1	1	-	-	-
2	22116-K33-D00	ガイドA,クラッチアウター(ホワイト)		1	1	1	1	-	-
3	22117-K33-D00	ガイドB,クラッチアウター(ブルー)		1	1	1	1	-	-
4	22121-KZZ-901	センター,クラッチ		1	1	1	1	-	-
5	22125-KZZ-901	シート,ジャダースプリング		1	1	1	1	-	-
6	22201-MGZ-J01	ディスク,クラッチフリクション		4	4	4	4	-	-
7	22202-KZZ-901	ディスクB,クラッチフリクション		1	1	1	1	-	-
8	22321-KYJ-902	プレート,クラッチ		3	3	3	3	-	-
9	22322-KZZ-901	プレートB,クラッチ		1	1	1	1	-	-
10	22350-KYJ-902	プレートCOMP.,クラッチプレッシャー		1	1	1	1	-	-
11	22401-KYJ-902	スプリング,クラッチ		5	5	5	5	-	-
12	22402-KZZ-902	スプリング,ジャダー		1	1	1	1	-	-
13	22847-KZZ-900	ピン,クラッチリフター		1	1	1	1	-	-
14	90050-KYJ-902	ポルト6X1.0		5	5	5	5	-	-
15	90201-KYJ-900	ナツト,スペシャル16MM		1	1	1	1	-	-
16	90404-KVK-900	ワッシャー20X40X2		1	1	1	1	-	-
17	90434-KPS-900	ワッシャー20X40X2		1	1	1	1	-	-
18	91012-KYJ-901	ベアリング,ニードル28X33X16.8		1	1	1	1	-	-
19	96100-60010-00	ベアリング,ラジアルボール6001		1	1	1	1	-	-

E-8-1 クラッチ (CMX250AL/CMX250A2L,M)
										1 (16)
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L L M				初号機終号機	タイプ
1 22100-KYJ-UB1	アウターCOMP.,クラッチ(73T)......	20,200	-	-	-	1	1	1
2 22116-K33-D00	ガイドA,クラッチアウター(ホワイト)......		-	-	-	-	1	1	1
22117-K33-D00	ガイドB,クラッチアウター(ブルー)......		-	-	-	-	1	1	1
3 22121-K87-A31	センタ-,クラッチ......		-	-	-	-	1	1	1
4 22125-ML7-000	シート,ジャダースプリング......		-	-	-	-	1	1	1
5 22210-K87-305	ディスクセット,クラッチ......		-	-	-	-	1	1	1
6 22350-K87-A31	プレートCOMP.,クラッチプレッシャー...		-	-	-	-	1	1	1
7 22361-MKN-D11	プレート,セッティング......		-	-	-	-	1	1	1
8 22401-K87-A31	スプリング,クラッチ......		-	-	-	-	3	3	3
9 22402-K87-A31	スプリング,ジャダー......		-	-	-	-	1	1	1
10 22425-MJP-G51	シート,クラッチスプリング......		-	-	-	-	3	3	3
11 22847-KZZ-900	ピン,クラッチリフター......		-	-	-	-	1	1	1
12 90008-KRM-840	ボルト,フランジ6X25......		-	-	-	-	3	3	3
13 90201-KYJ-900	ナット,スペシャル16MM......		-	-	-	-	1	1	1
14 90404-KVK-900	クツシヤー20X40X2......		-	-	-	-	2	2	2
15 90434-KPS-900	クツシヤー16MM......		-	-	-	-	1	1	1
16 91012-KYJ-901	ベアリング,ニードル28X33X16.8		-	-	-	-	1	1	1

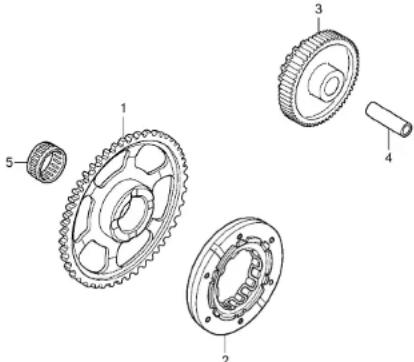

E-9 スターティングクラッチ
K871ED000
見出部品番号部品名希望使用個数適用号機CMX250 CMX250A CMX250A2 タイプ番号H K H K L L M 初号機終号機
1 28110-K33-D00 ギヤーCOMP.,スタータードリブン(68T)1 1 1 1 1 1 12 28125-KYJ-901 アウターCOMP.,スターティングクラッチ..1 1 1 1 1 1 1 13 28130-KYJ-900 ギヤー,スタータードリダクション(17T/60T)1 1 1 1 1 1 14 28132-MK5-000 シャフトC,アイド"ルギヤー......5 91007-K33-D03 ヘアリング,ニードル 29X36X24..	1 1 1 1 1 1 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

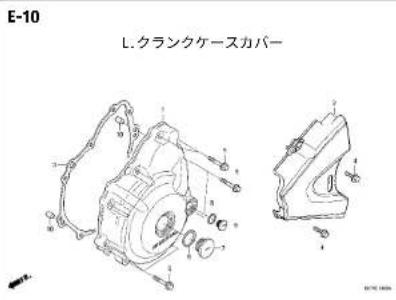

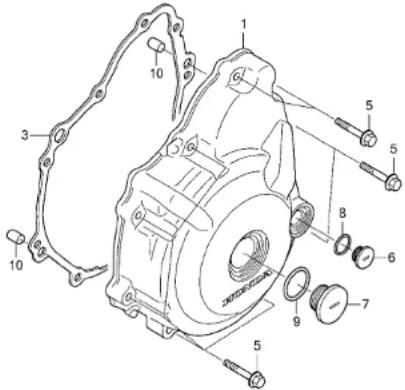

E-10 L. クランクケースカバー
K871E1000A
見出 部品番号部品名 希望 使用個数適用号機タ イ ブ番号 CMX250 CMX250A CMX250A2 初号機終号機
1 11341-KYJ-900 カバー,L.クランクケース 9,500 1 1 1 - - -
11341-K87-A30 9,500	-	-	-	-	1	1	1
2 11360-K87-A00 カバー-COMP.,L.リヤー 9,500	1	1	1	1	1	1	1
3 11395-KYJ-900 ガ スケット,L.タランクケースカバー 9,500	1	1	1	1	-	-	-
11395-K87-A30 9,500	-	-	-	-	1	1	1
4 90012-KYJ-900 ボルト,フランジ 6X25(NSHF) 9,500	2	2	2	2	2	2	2
5 90013-KYJ-900 ボルト,フランジ 6X30(NSHF) 9,500	9	9	9	9	9	9	9
6 90084-KPP-860 キャップ,A.C.ジエレーター 9,500	1	1	1	1	1	1	1
7 90087-KPP-860 キャップ 30MM 9,500	1	1	1	1	1	1	1
8 91303-377-000 0リング 13.8X2.5 9,500	1	1	1	1	1	1	1
9 91356-KWV-000 0リング 30MM 9,500	1	1	1	1	1	1	1
10 94302-08140 ピンB,ノック 8X14 9,500	2	2	2	2	2	2	2

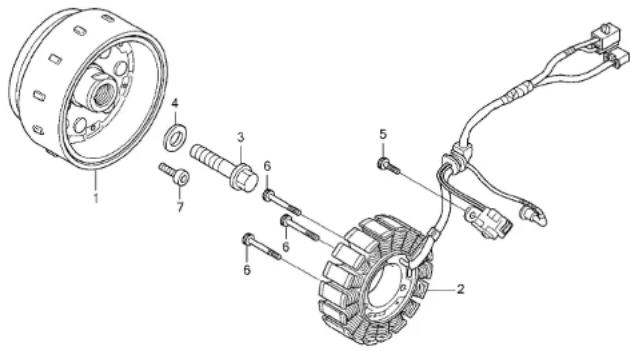

E-11ジェネレーター
K871E1100A
見出部品番号部品名希望使用個数適用号機タイプ番号CMX250CMX250ACHX250ALL M初号機終号機
1 31110-K33-D01 フライホイールCOMP. 28,200 1 1 1 1 1 1 12 31120-K87-A01 ステータ-COMP. 1 1 1 1 - - -31120-K87-A31 1 1 1 1 1 1 13 90023-KYJ-900 ポルト,ソランジ 12X50 1 1 1 1 1 14 90401-KCY-670 ワクシャー 12.5X30X5 1 1 1 1 1 15 96600-06016-00 ポルト,ソケット 6X16 2 2 2 2 2 26 96600-06035-00 ポルト,ソケット 6X35 3 3 3 3 3 37 96600-08020-10 ポルト,ソケット 8X20 6 6 6 6 6 6 6

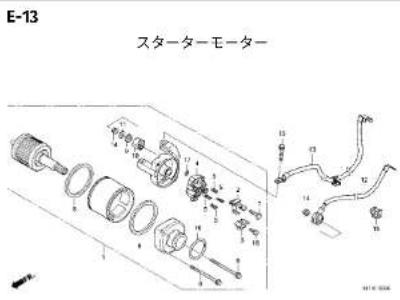

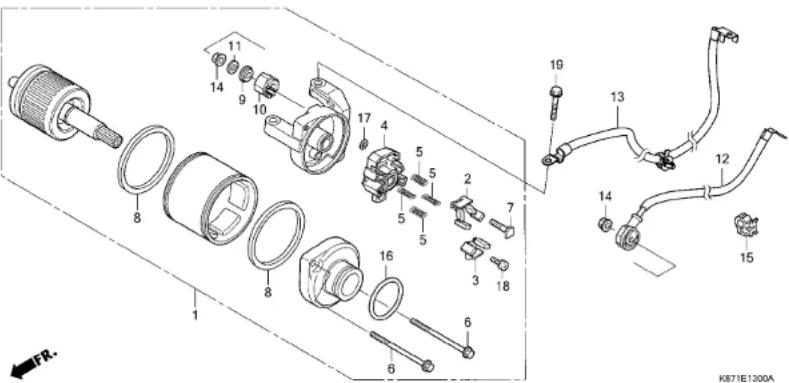

E-13 スターターモーター
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機
1 31200-KYJ-902 モータ-ASSY,スタータ-(ミツバ) ... 30,800 1 1 1 1 1 1 12 31201-MEW-921 プラシセツトA,カーボン...... 1 1 1 1 1 1 1 13 31202-MEW-921 プラシセツトB,カーボン...... 1 1 1 1 1 1 1 14 31203-MEW-921 ホルダー,ブラシ...... 1 1 1 1 1 1 1 15 31204-MEW-921 スプリング,カーボンブラシ...... 4 4 4 4 4 4 46 31205-HP5-601 ホルト,セツティング...... 2 2 2 2 2 2 27 31206-MEW-921 ホルト,ターミナル...... 1 1 1 1 1 1 1 18 31207-HP5-601 リング...... 2 2 2 2 2 2 29 31208-MEW-921 インシュレーター...... 1 1 1 1 1 1 110 31209-MEW-921 ストツバー,ターミナル...... 1 1 1 1 1 1 111 31210-MEW-921 ワツシャー...... 1 1 1 1 1 1 1 112 32410-K87-A00 ケープル,スターターモーター...... 1 1 1 1 1 1 1 113 32601-K87-A00 ケープル,バッテリーアース...... 1 1 1 1 1 1 1 114 90071-MBO-000 ナツトワツシャー 6MM...... 2 2 2 2 2 2 215 90690-GHB-651 クリップ,ケーブル 15MM...... 1 1 1 1 1 1 116 91309-425-003 Oリング 24.4X3.1(アライ)...... 1 1 1 1 1 1 117 91320-MBO-000 Oリング 4X2...... 1 1 1 1 1 1 118 93892-05012-08 スクリューワッシャー 5X12...... 1 1 1 1 1 1 119 95701-06025-00 ボルト,フランジ 6X25...... 2 2 2 2 2 2 2

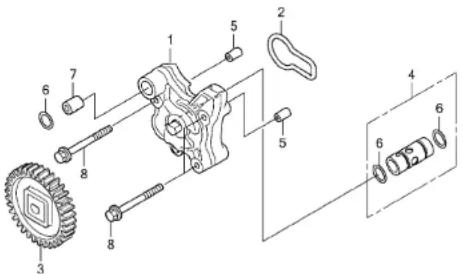

E-14オイルポンプ
K871E1400
見出部品番号部品名希望使用個数適用号機タイブ番号CMX250H K CMX250A H K CHX250A2 L L M 初号機終号機
1 15100-KYJ-900 ポンプ ASSY.,オイル ...... 3,090 1 1 1 1 1 1 12 15119-KYJ-901 ボスケット,オイルポンプ ...... 1 1 1 1 1 1 13 15130-KYJ-900 キャ-COMP.,オイルポンプ (32T) · 1 1 1 1 1 1 14 15220-KYJ-900 バルプ ASSY.,リリーフ...... 1 1 1 1 1 1 1 15 90702-KFM-900 ノックピン 8X12 ...... 2 2 2 2 2 22 6 91301-KYJ-901 Oリング 11.8X1.9(アライ) ...... 3 3 3 3 3 33 7 94301-12160 ピンA,ノック 12X16 ...... 1 1 1 1 1 1 18 95701-06045-00 ボルト,フランジ 6X45 ...... 3 3 3 3 3 3 3

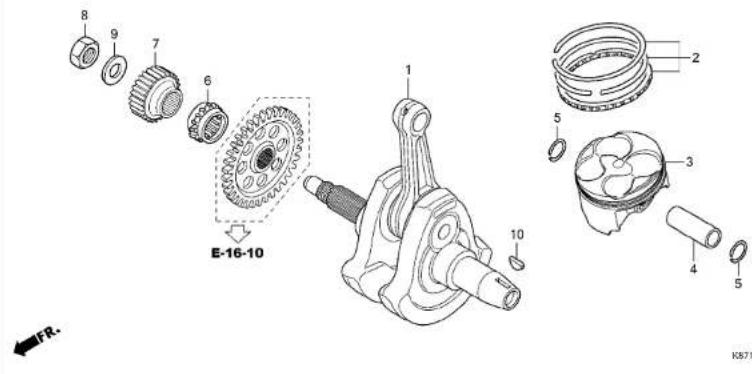

E-16 クランクシャフト / ピストン
										1 1101B5 クランクシャフト...... 7.5
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250		CMX250A		CMX250A2		初号機	終号機	タイプ
	H	K	H	K	L	L	M
1 13000-K33-J02	クランクシャフトCOMP.	42,200	1	-	1	-	-	-
13000-K33-J04	......	-	-	1	1	1	1	1
2 13010-KYJ-305	リッケセット,ピストン(スタンダード)	1	1	1	1	1	1	1
3 13101-K33-J00	ピストン	1	1	1	1	1	1	1
4 13111-MEL-000	ピン,ピストン	1	1	1	1	1	1	1
5 13112-K33-D00	クリップ,ピストンピオン 17MM	2	2	2	2	2	2	2
6 14311-KYJ-900	スプロケット,タイミング" (17T)	1	1	1	1	1	1	1
7 23121-KYJ-900	ギヤー,プライマリード" ライプ" (26T)	1	1	1	1	1	1	-
23121-K33-D01	......	-	-	-	-	-	-	1
8 90235-KYJ-900	ナツト,ロック 16MM	1	1	1	1	1	1	1
9 90434-KPS-900	ワツシヤー 16MM	1	1	1	1	1	1	1
10 90742-KYJ-900	キー,ウッドラフ 25X18	1	1	1	1	1	1	1

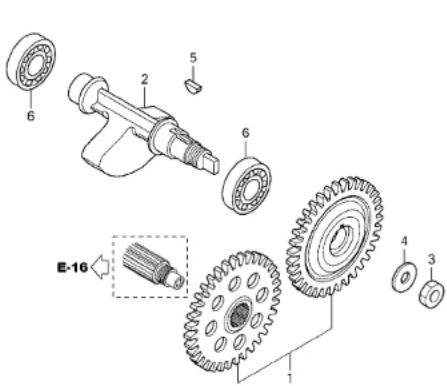

E-16-10 バランサーシャフト
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	CMX250 H K CMX250A H K CHX250A2 L L M 初号機終号機
1 13410-K87-A00 ギヤーセット,パラシサー...... 8,900 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 90204-KYJ-900 シャフト,パラシサー...... 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 90433-MEY-670 ワツシヤー,14.2X24 ...... 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 6 90741-KFB-000 キー,クッド ラフ 4MM ...... 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 16 91008-K33-D02 ベアリング,ラジアルボール 6304...

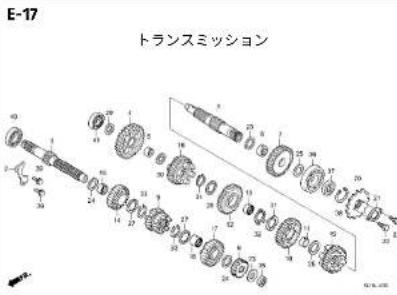

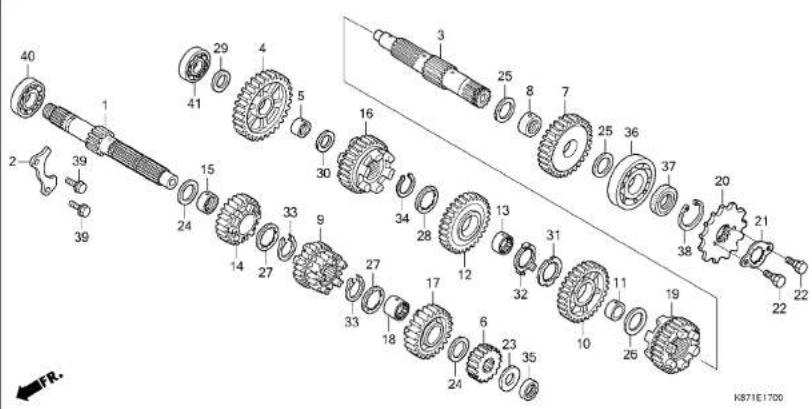

E-17 トランスミッション
	1 (6,9,14,17)
見出 希望 使用個数適用号機
部品番号部品名	CMX250 CMX250A CMX250A2 初号機終号機 タイプ
番号	H K H K L L M
1 23211-K33-D00 メインシャフト(A)(12T)(ホワイト) ... 9,800 1 1 1 1 1 1
23212-K33-D00 メインシャフト(B)(12T)(ブルー) ...	1 1 1 1 1 1 1 1
2 23212-KYJ-900 プレート、ヘアリング センティング ...	1 1 1 1 1 1 1 1
3 23221-KZZ-901 カウンターシャフト ...	1 1 1 1 1 1 1 1
4 23411-K33-D00 ギヤー、カウンターシャフトファースト(41T)	1 1 1 1 1 1 1 1
5 23412-KYJ-900 カラー 20X23X10.5 ...	1 1 1 1 1 1 1 1
6 23421-K33-D00 ギヤー、メインシャフトセカント(16T) ...	1 1 1 1 1 1 1 -
23421-K1T-E10 ...	- - - - - - - 1
7 23431-K33-D00 ギヤー、カウンターシャフトセカント(36T)	1 1 1 1 1 1 -
23431-K1T-E10 ...	- - - - - - - 1
8 23432-KYJ-900 カラー 22X25X11 ...	1 1 1 1 1 1 1
9 23441-K33-D00 ギヤー、メインシャフトサード&ノオース(20T/20T)	1 1 1 1 1 1 1
10 23451-K33-D00 ギヤー、カウンターシャフトサード(33T)	1 1 1 1 1 1 1
11 23452-KYJ-900 カラー 25X28X10 ...	1 1 1 1 1 1 1
12 23471-K33-D00 ギヤー、カウンターシャフトフォース(27T)	1 1 1 1 1 1 1
13 23472-KYJ-900 カラー、スプ ライン 25X10 ...	1 1 1 1 1 1 1
14 23481-K33-D00 ギヤー、メインシャフトアイフス(24T) ...	1 1 1 1 1 1 1
15 23482-KYJ-900 ブツユ 20X23X17.4 ...	1 1 1 1 1 1
16 23491-K33-D00 ギヤー、カウンターシャフトアイフス(28T)	1 1 1 1 1 1
17 23501-K33-D00 ギヤー、メインシャフトシックス(26T) ...	1 1 1 1 1 1 1
18 23502-KYJ-900 カラー、スプ ライン 23MM ...	1 1 1 1 1 1 1
19 23511-K33-D00 ギヤー、カウンターシャフトシックス(27T)	1 1 1 1 1 1 1
20 23801-KYJ-900 スプ ロゲツト、ドライブ(14T) ...	1 - - - - - - -
23801-KYJ-901 ...	- 1 - - 1 1 1

E-17 トランスミッション

見出 部品番号部品名 希望 使用個数適用号機

21 23802-KYJ-900 プレート,フィキシング...... 200 1 1 1

22 90084-041-000 ボルト,ドライブ スプリロケットフィキシング

23 90405-KYJ-900 ワツシャー 17X26X1.0......

24 90406-KYJ-900 ワツシャー 20X27X1.0......

25 90407-KYJ-900 ワツシャー 22X29X1.0......

26 90408-KYJ-900 ワツシャー 25X32X1.0......

27 90451-KYJ-900 ワツシャー,スプライン 20X26X1.6...

28 90452-KYJ-900 ワツシャー,スプライン 25X31X1.0...

29 90453-KYJ-900 ワツシャー 17X28X1.0......

30 90454-KPS-900 ワツシャーB,スラスト 20MM......

31 90454-KYJ-900 ワツシャー,スプライン 25X42X1.6...

32 90455-KYJ-900 ワツシャー,ロック 25MM......

33 90601-KYJ-900 サーケリップ,エキスターナル 20MM...

34 90602-KYJ-900 サーケリップ,エキスターナル 25MM...

35 91003-KYJ-901 ベリアリング,ニードル 17X27X13...

36 91005-KYJ-901 ベリアリング,ラジアルボール 63/22...

37 91207-KYJ-901 オイルシール 22X36X5......

38 94520-37000 サーケリップ,インターナル 3YMM......

39 95701-06014-00 ボルト,フランジ 6X14......

40 96100-63040-00 ベリアリング,ラジアルボール 6304...

41 96140-62030-00 ベリアリング,ラジアルボール 6203U...

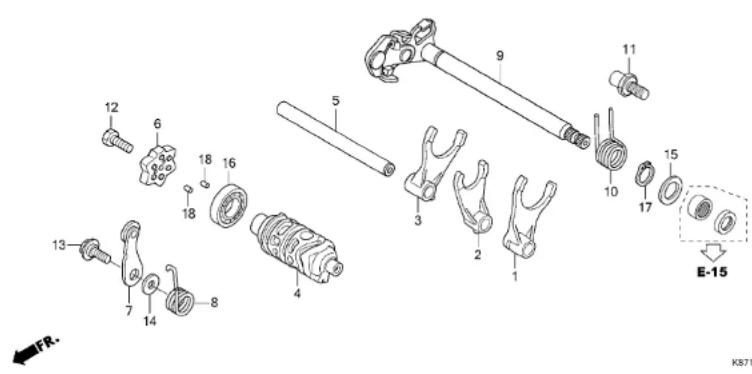

E-19 ギヤーシフトドラム
											1 (2,3)
見出 希望 使用個数適用号機
部品番号部品名				CMX250H K CMX250AH K CMX250AL L M 初号機終号機							タイプ
番号
1 24211-KZZ-900	フォーケ,L.ギヤーシフト	......	3,570	1	1	1	1	1	1
2 24212-KZZ-900	フォーケ,センターギヤーシフト	......			1	1	1	1	1	1
3 24213-KZZ-900	フォーケ,R.ギヤーシフト	......			1	1	1	1	1	1
4 24301-KYJ-900	ドラム,ギヤーシフト	......			1	1	1	1	-	-
24301-K87-A30	......				-	-	-	-	1	1
5 24321-KYJ-900	シャフト,ギヤーシフトフォーク	......			1	1	1	1	1	1
6 24410-KYJ-900	プレートCOMP.,ギヤーシフトドラムストツバー
7 24430-KGH-901	ストツバーコOMP.,ギヤーシフトドラム・ストツバー	......			1	1	1	1	1	1
8 24435-KYJ-900	スプリング,ドラムストツバーテーム・				1	1	1	1	1	1
9 24610-KYJ-900	スピントルCOMP.,ギヤーシフト	......			1	1	1	1	1	1
10 24651-KRM-840	スプリング,ギヤーシフトリターン	......			1	1	1	1	1	1
11 24652-KRM-840	ピン,シフトリターンスプリング	......			1	1	1	1	1	1
12 90003-KVS-900	ポルト,6カク 6X20	......			1	1	1	1	1	1
13 90022-MGB-000	ピオ ツト,シフトドラムストツバーアーム・				1	1	1	1	1	1
14 90435-HB3-000	ツツシャー 6.1MM	......			1	1	1	1	1	1
15 90457-KRM-840	ツツシャー 14MM	......			1	1	1	1	1	1
16 91015-MCA-003	ベ アリング,ラジ アルボール 6905	..			1	1	1	1	1	1
17 94510-14000	サークリップ,エキスターナル 14MM	......			1	1	1	1	1	1
18 96220-30085	ローテー 3X8.5	......			2	2	2	2	2	2

E-23 スロットルボディ
	1 617115 センサー,スロットル...... 1.5
見出 希望 使用個数適用号機
部品番号部品名 CMX250 CMX250A CMX250A2 初号機終号機
番号	H K H K L L M
1 16060-KZZ-D21 センサーセット ...... 10,100 1 1 1 1 1 1 12 16080-KPH-701 ホルト,フランジ 5X20 ...... 2 2 2 2 2 2 23 16081-KYJ-901 スクリー,トルクス 5X8.7 ...... 2 2 2 2 2 2 24 16082-KYJ-901 スクリー,トルクス 5X17 ...... 1 1 1 1 1 1 15 16169-MFR-671 ステー,ワイヤー...... 1 1 1 1 1 1 1 16 16400-K87-A01 ボディASSY.,スロットル(GQ9RA A) 1 1 1 1 1 1 1 17 16410-KZZ-D21 ボディセット...... 1 1 1 1 1 1 1 -16410-K87-A01 ...... - - - - - - - 18 16422-HP5-602 ジヨイント,インジエクター ...... 1 1 1 1 1 1 19 16430-KYJ-901 バルプセット,アイドルエアーコントロール・ 1 1 1 1 1 1 1 110 16432-HP5-601 プレート,アイドルエアーコントロールバルブ 1 1 1 1 1 1 1 111 16433-HN8-A61 スクリュー,トルクス ...... 2 2 2 2 2 2 212 16435-HN8-A61 Oリング 17.8X1.9 ...... 1 1 1 1 1 1 113 16450-MFE-641 インジエクターASSY.,フコーエル ...... 1 1 1 1 1 1 1 114 16472-MCW-000 シールリング インジエクター ...... 1 1 1 1 1 1 115 16473-P7A-004 クッションリッダ,インジエクター ...... 1 1 1 1 1 1 116 91301-P7A-004 Oリング 7.8X1.9 ...... 1 1 1 1 1 1 117 93892-05012-18 スクリュー,ワッシャー 5X12 ...... 2 2 2 2 2 2 2

EOP-1ガスケットキット A
											未案内......
K871X0100
見出部品番号部品名希望使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M					初号機終号機	タイプ
1 12251-KYJ-901 ガ スケット,シリンダーヘッド ...... 1,090 1 1 1 1 1 1
12391-KYJ-901 ガ スケットCOMP.,シリンダーヘッドカバー
14560-KGH-900 ガ スケット,テンショナーリフター ......
18291-MEB-670 ガ スケット,エキジーストパイプ ......
90418-KYJ-900 ワッシャー 12.2X17X1.5 ......
90454-MC7-000 ワッシャー,スペシャル 12MM ......
90543-MV9-670 ラバー,マウンティング ......
91306-MG3-000 Oリング 1.5X9.5 ......
06111-KZ7-920 ガ スケットキットA ......
12191-KYJ-900 ガ スケット,シリンダー ......
06111-K87-J80 ガ スケットキットA ......
12191-K87-A30 ガ スケット,シリンダー ......
EOP-2ガスケットキット B
KR71X0200
見出希望使用個数適用号機タ イ ブ部品番号部品名CMX250 CMX250A CMX250A2 タイプ番号H K H K L L M 初号機終号機
1 15119-KYJ-901ガ スケット,オイルポンプ 290 1 1 1 1 1 1
15412-KYJ-901ガ スケット,オイルフイルターカバー 290 1 1 1 1 1 1
19226-KYJ-901ガ スケット,ウオーターポンプ カバー 290 1 1 1 1 1 1
90463-ML7-000ワツシャー,シーリング 6.5MM 290 1 1 1 1 1 1
91301-KYJ-901Oリング 11.8X1.9(アライ) 290 1 1 1 1 1 1
91302-KYJ-901Oリング 9.8X2.4(アライ) 290 1 1 1 1 1 1
91303-377-000Oリング 13.8X2.5 290 1 1 1 1 1 1
91307-035-000Oリング 18X3 290 1 1 1 1 1 1
91309-425-003Oリング 24.4X3.1(アライ) 290 1 1 1 1 1 1
91356-KWV-000Oリング 30MM 290 1 1 1 1 1 1
94109-12000ワツシャー,ドレンプラグ 12MM 290 1 1 1 1 1 1
06112-KZ7-920ガ スケットキットB 290 1 1 1 1 1
11394-KYJ-900ガ スケット,R.クランクケースカバー 290 1 1 1 1 1
11395-KYJ-900ガ スケット,L.クランクケースカバー 290 1 1 1 1 1
90443-KR0-000ワツシャー,ニュートラルスイッチ 290 1 1 1 1 1 1
91322-PT0-004Oリング 17.8X1.9(アライ) 290 1 1 1 1 1 1
06112-K87-J80ガ スケットキットB 290 1 1 1 1 1
11394-K87-A30ガ スケット,R.クランクケースカバー 290 1 1 1 1 1
11395-K87-A30ガ スケット,L.クランクケースカバー 290 1 1 1 1 1
91305-KC1-R50Oリング 16.5X2.5 290 1 1 1 1 1
91322-K87-A30Oリング 17.8X1.9(アライ) 290 1 1 1 1 1

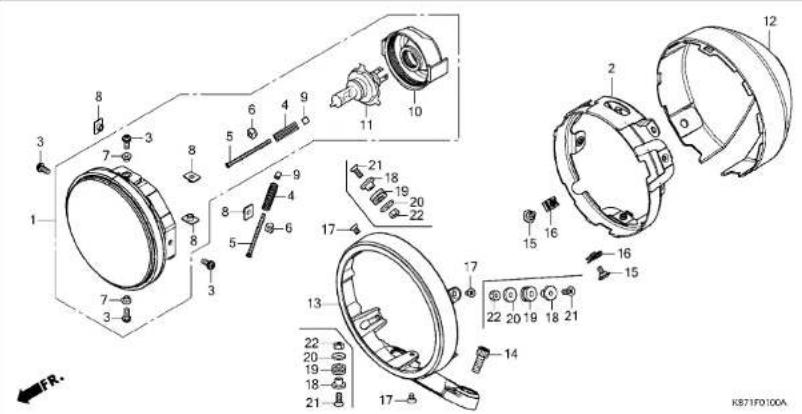

F-1 ヘットライト (CMX250/CMX250AH,K)
見出 希望 使用個数適用号機
部品番号部品名			CMX250		CMX250A		CMX250A2		初号機	終号機
番号			H	K	H	K	L	L	M
1	33100-K87-A01	ヘッドライトASSY.(12V 60/55W)(スタシレー)	1	1	1	-	-	-
2	33101-K87-A00	ステー,ヘッドライトエイミング......	1	-	1	-	-	-
3	33101-K87-A20	......	-	1	-	1	-	-
3	33104-MAH-671	スクリーフツシャー......	4	4	4	4	-	-
4	33108-MM2-003	スプリング,ビームアジヤステイング...	2	2	2	2	-	-
5	33114-GE1-670	スクリュー,ビームアジヤステイング......	2	2	2	2	-	-
6	33118-438-841	ナツト,ビームアジヤステイング......	2	2	2	2	-	-
7	33127-MAA-A31	スペーサー......	2	2	2	2	-	-
8	33128-MAA-A31	ナツト,ユニットホルダー......	4	4	4	4	-	-
9	33136-426-830	カバー,スクリュー......	2	2	2	2	-	-
10	33180-MR7-003	カバー,ラバー......	1	1	1	1	-	-
11	34901-MC7-602	バルブ,ヘッドライト(12V 60/55N)(スタシレー)	1	1	1	1	-	-
12	61301-K87-A00	ケース,ヘッドライト......	1	1	1	1	-	-
13	64221-K87-A00ZA	ホルダー,ヘッドライト*NHA40M*	1	1	1	1	-	-
		マットクリプトンシルバーメタリック	1	1	1	1	-	-
14	90113-GHB-650	ボルト,ソケット 8X20......	2	2	2	2	-	-
15	90114-KPH-700	スクリュー,スペシャル 5X11......	2	2	2	2	-	-
16	90677-KAN-961	ナツト,クリップ 5MM......	2	2	2	2	-	-
17	93600-05008-06	スクリュー,フラット 5X8......	3	-	3	-	-	-
18	33111-K87-A20	カラー,ヘッドライトセッティング......	-	3	-	3	-	-
19	36037-657-000	グロメットA,テコープ......	-	3	-	3	-	-
20	90505-MGC-JD0	ワッシャー,プレイン 5MM......	-	3	-	3	-	-

F-1ヘッドライト (CMX250/CMX250AH,K)
見出部品番号部品名希望使用個数適用号機
番号	CMX250 CMX250A CMX250A2初号機終号機タイプ
21 93600-05014-06 スクリュー, フラット 5X14 ...... 25 - 3 - 3 - - -22 94002-05000-0S ナット, 6カケ 5MM ......	- 3 - 3 - - - -

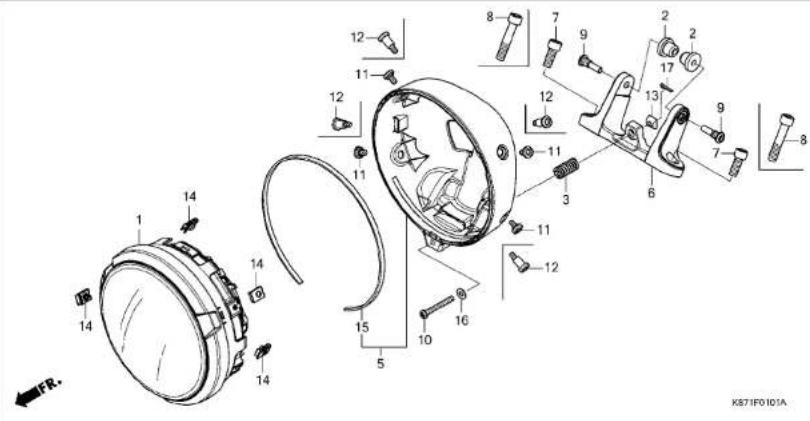

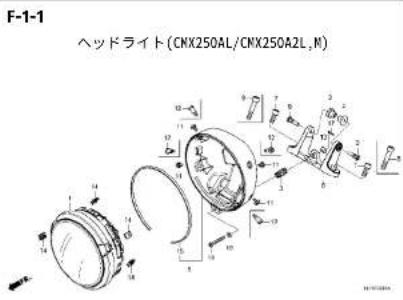

F-1-1 ヘットライト (CMX250AL/CMX250A2L,M)
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L L M				初号機	終号機
1 33100-K87-A31	ヘッドライトASSY.(コイト)(WOL)	40,000	-	-	-	1	1	1
2 61304-K87-A30	ラバー、ヘッドライトマウンティング	-	-	-	-	2	2	2
3 61305-K87-C80	スプリング、ヘッドライトエイミング	-	-	-	-	1	1	1
5 61310-K87-A30	ケースCOMP.ヘッドライト	-	-	-	-	1	1	-
61310-K87-A31	***************	-	-	-	-	-	-	1
6 64221-K87-A30	ホルダー、ヘッドライト	-	-	-	-	1	1	1
7 90113-GHB-650	ボルト、ソケット BX20	-	-	-	-	2	-	-
8 90113-GHB-710	ボルト、ソケット BX40	-	-	-	-	-	2	2
9 90136-K87-A30	ボルト、ヘッドライトマウンティング	-	-	-	-	2	2	2
10 90137-K87-A30	ボルト、ヘッドライトエイミング	-	-	-	-	1	1	1
11 90138-K87-A30	ボルト、スペシャル 5X10	-	-	-	-	4	-	-
12 90139-K87-A30	ボルト、スペシャル 5X19	-	-	-	-	-	4	4
13 90310-K87-A30	ナット、ヘッドライトエイミング	-	-	-	-	1	1	1
14 90677-KAN-961	ナット、クリップ 5MM	-	-	-	-	4	4	4
15 91351-K87-A30	ラバー、ヘッドライトケースリム	-	-	-	-	1	1	-
16 94101-05700	ワッシャー、プレイン 5MM	-	-	-	-	1	1	1
17 94201-10100	ピン、スプリット 1.0	-	-	-	-	1	1	1

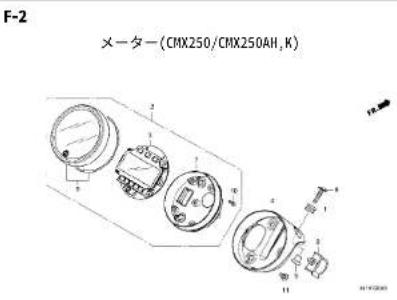

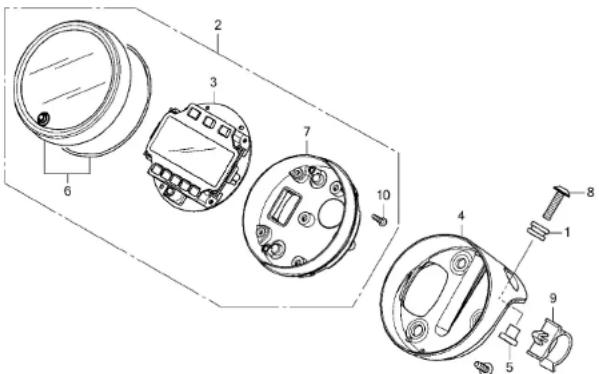

F-2メーター(CMX250/CMX250AH,K)
FR.11K871F0200B
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H	K	CMX250A H	K	CMX250A2 L	L	M	初号機	終号機
1 11356-KWN-700	ラバー、L、サイドアウターカバー(リヨガワ)	155
2 37100-K87-J01	メーターASSY、コンビネーション(ニッポンセイキ)	2	2	2	2	-	-	-
37100-K87-J02	............	1	-	-	-	-	-	-
37100-K87-J51	............	-	-	1	-	-	-	-
37100-K87-J52	............	-	-	-	1	-	-	-
3 37130-K87-J01	メーターCOMP、LCD(KPH)............	1	1	-	-	-	-	-
37130-K87-J51	............	-	-	1	1	-	-	-
4 37210-K87-A00	ステー、メーター............	1	1	1	1	-	-	-
5 37211-K87-A00	カラー、メーターステー............	2	2	2	2	-	-	-
6 37610-K87-A01	ケースASSY、アツバ-............	1	-	-	-	-	-	-
37610-K87-A02	............	-	1	-	-	-	-	-
37610-K87-L51	............	-	-	1	-	-	-	-
37610-K87-L52	............	-	-	-	1	-	-	-
7 37620-MKG-A01	ケースASSY、アンダ-............	1	1	1	1	-	-	-
8 90135-K87-A00	スクリュー、バン 6X25............	2	2	2	2	-	-	-
9 90617-RGH-003	ホルダー(26MM)............	1	1	1	1	-	-	-
10 93903-224J0	スクリュー、タッピング 3X16............	4	4	4	4	-	-	-
11 93903-25380	スクリュー、タッピング 5X16............	3	3	3	3	-	-	-

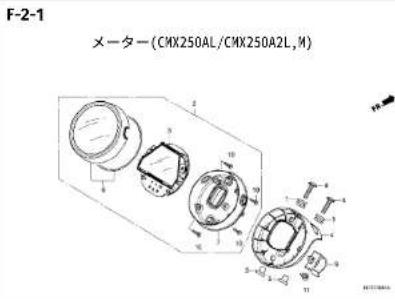

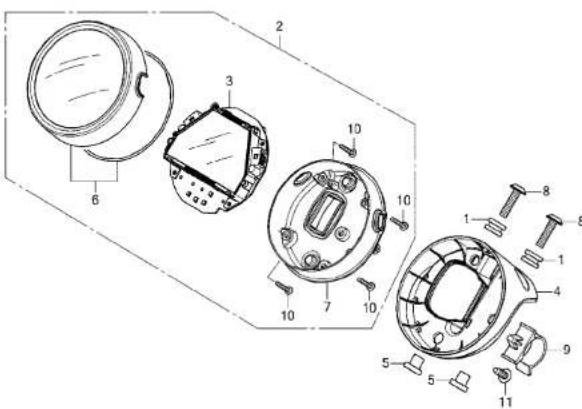

F-2-1 メーター (CMX250AL/CMX250A2L,M)
										2 8121A1 メーターASSY.,コンピネーション...... 0.2
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	CMX250H K CMX250AH K CMX250ALL M 初号機終号機
1 11356-KWN-700 ラバー、L.サイドアウターカバー ...... (リヨガワ) ......	155	-	-	-	-	2	2	2
2 37100-K87-J81 メーターASSY.,コンピネーション(ニッポンセイキ) ......	-	-	-	1	1	-
37100-K87-J82 ......	-	-	-	-	-	-	1
3 37130-K87-J81 メーターCOMP.,LCD(KPH) ......	-	-	-	-	1	1	1
4 37210-K87-A30 ステー,メーター......	-	-	-	-	1	1	1
5 37211-K87-A00 ガラー,メーターステー......	-	-	-	-	2	2	2
6 37610-K87-A81 ケースASSY.,アツバ-......	-	-	-	-	1	1	1
7 37620-MKG-A31 ケースASSY.,アンダ-......	-	-	-	-	1	1	-
37620-MKG-A32 ......	-	-	-	-	-	-	1
8 90135-K87-A00 スクリュー,パン 6X25......	-	-	-	-	2	2	2
9 90617-RGH-003 ホルダー(26MM)......	-	-	-	-	1	1	1
10 93903-22580 スクリュー,タッピング" 3X20......	-	-	-	-	4	4	4
11 93903-25380 スクリュー,タッピング" 5X16......	-	-	-	-	3	3	3

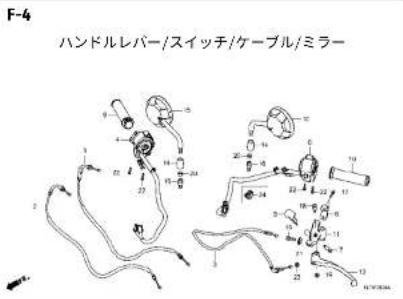

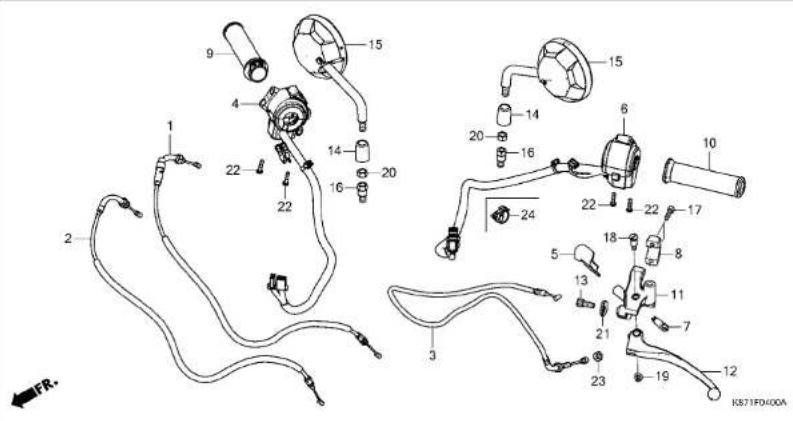

F-4ハンドルレバー / スイッチ / ケーブル / ミラー
見出部品番号部品名希望使用個数適用号機タイプ
番号	中部品番号部品名			CMX250H K		CMX250AH K		CMX250AL L M		初号機終号機
1	17910-K87-A01	ケープルCOMP.A,スロットル	2,500	1	1	1	1	1	1
2	17920-K87-A01	ケープルCOMP.B,スロットル	......	1	1	1	1	1	1	1
3	22870-K87-A01	ケープルCOMP.,クラッチ	......	1	1	1	1	1	1	1
4	35130-K87-A01	スイッチASSY.,スタータ&エンジンストップ&パザード	......	1	1	1	1	-	-	-
	35130-K87-A31	......	......	-	-	-	-	1	1	-
	35130-K87-A32	......	......	-	-	-	-	-	-	1
5	35152-MGZ-J00	カバー,クラッチスイッチ	......	1	1	1	1	1	1	1
6	35200-K87-A01	スイッチASSY.,ウインカー(TOYO DENSO)	......	1	1	1	1	-	-	-
	35200-K87-A32	......	......	-	-	-	-	1	1	1
7	35330-KYJ-901	スイッチCOMP.,フロントレバー	......	1	1	1	1	1	1	1
8	45517-MAV-751	ホルダー,マスターシリンダー(ニツシン)	......	1	1	1	1	1	1	1
9	53140-K87-A00	グリップCOMP.,スロットル	......	1	1	1	1	1	1	1
10	53165-K87-A00	グリップ,L.ハンドル	......	1	1	1	1	1	1	1
11	53172-K87-A00	プラッツト,ハンドルレバー	......	1	1	1	1	1	1	1
12	53178-K87-A00	レバー-COMP.,L.ハンドル	......	1	1	1	1	-	-	-
	53178-K87-A30	......	......	-	-	-	-	1	1	1
13	53192-349-690	ボルト,クラッチワイヤーアジャスティング	......	1	1	1	1	1	1	1
14	88119-K87-A00	キャップ,ロツクナツト	......	2	2	2	2	2	2	2
15	88210-K87-A00	ミラー-COMP.	......	2	2	2	2	2	2	2
16	90101-K20-901	ボルト,アダプター 10MM	......	2	2	2	2	2	2	2
17	90111-GHB-660	ボルト,ソケット 6X22	......	2	2	2	2	2	2	2
18	90113-438-000	ボルト,L.ステアリング ハンドルレバー	ビポット	1	1	1	1	1	1
19	90201-415-000	ナット,キャップ 6MM	......	1	1	1	1	1	1	1

F-4 ハンドルレバー / スイッチ / ケーブル / ミラー
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250 H K CMX250A H K L L M 初号機 終号機									タイプ
20 90301-K20-901	ナット,6カケ 10MM(ヒダリネジ) ...	145	2	2	2	2	2	2
21 90321-KT7-760	ナット,フィキシング ...		1	1	1	1	1	1	1
22 90507-MGZ-J00	スクリューワッシャー 5X20 ...		4	4	4	4	4	4	4
23 94002-08070-0S	ナット,6カケ 8MM ...		1	1	1	1	1	1	1
24 91558-SD5-003	クリップ,ワイヤーハーネス(ブラック) ...		-	-	-	-	1	1	1

2022.01.01 J

F-5 フロントブレーキマスターシリンダー (CMX250)
	1 6151B2 スイッチ,フロントストップ...... 0.2
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250 CMX250A CMX250A2 初号機終号機
1 35340-MGS-D31 スイッチASSY.,フロントストップ...... 1,030 1 1 - - - - -
2 43155-K87-A00 クランバー,プレーキホース......	1 1 - - - - - -
3 45125-K87-A01 ホースCOMP.,フロントプレーキ......	1 1 - - - - - -
4 45155-K87-A00 ステーCOMP.,フロントプレーキホース......	1 1 - - - - - -
5 45504-410-003 プーツCOMP.......	1 1 - - - - - -
6 45510-K87-A01 シリンダーサブ ASSY.,フロントマスター(ニツシン)	1 1 - - - - - -
7 45512-MA6-006 プロテクター......	1 1 - - - - - -
8 45513-MM5-016 キャップ,マスターシリンダー(ニツシン)...	1 1 - - - - - -
9 45517-MAV-751 ホルダー,マスターシリンダー(ニツシン)...	1 1 - - - - - -
10 45518-MM5-006 プレート,ダイヤフラム......	1 1 - - - - - -
11 45520-MM5-006 ダイヤフラム......	1 1 - - - - - -
12 45530-K03-M61 シリンダーセット,マスター(ニツシン)...	1 1 - - - - - -
13 53175-MR5-003 レバー-COMP.,R.ハンドル......	1 1 - - - - - -
14 90013-GHB-600 ボルト,フランジ 6X10......	1 1 - - - - - -
15 90013-GHB-680 ボルト,フランジ 6X28......	1 1 - - - - - -
16 90111-GHB-660 ボルト,ソケット 6X22......	2 2 - - - - - -
17 90114-MA5-671 ボルト,ハンドルレバーピボツト......	1 1 - - - - - -
18 90145-MS9-612 ボルト,オイル 10X22(サガテツコウ).	2 2 - - - - - -
19 90202-KCW-870 ナツト,キャップ 6MM......	1 1 - - - - - -
20 90545-300-000 ワッシャー,オイルボルト......	4 4 - - - - - -
21 90651-K03-M61 サーケリップ,インターナル 18.8......	1 1 - - - - - -
22 93600-04012-16 スクリコー,フラット 4X12......	2 2 - - - - - -
23 93893-04012-17 スクリューワッシャー 4X12......	1 1 - - - - - -

F-5-10 フロントブレーキマスターシリンダー (CMX250A/CMX250A2)
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機
1 35340-MG5-D31 スイッチASSY.,フロントストップ...... 1,030 - - 1 1 1 1 1
2 43155-K87-L50 クランバー,ブレーキホース...... - - - 1 1 1 1 1
3 45125-K87-L51 ホースCOMP.A.,フロントブレーキ...... - - - 1 1 - - - -
4 45125-K87-A81 ...... - - - - - 1 1 1 1
4 45128-K87-L51 ホースCOMP.D.,フロントブレーキ...... - - - 1 1 - - - -
45128-K87-A81 ...... - - - - - 1 1 1 1
5 45155-K87-A00 ステーCOMP.,フロントブレーキホース...... - - - 1 1 1 1 1
6 45160-K87-L50 ステーCOMP.B.,フロントブレーキホース... - - - 1 1 1 1 1
7 45161-K87-L50 カラー,ブレーキホースステー...... - - - 1 1 1 1 1
8 45504-410-003 プーツCOMP....... - - - 1 1 1 1 1
9 45510-K87-A01 シリンダーサブ ASSY.,フロントマスター(ニツシン) - - 1 1 1 1 1
10 45512-MA6-006 プロテクター...... - - - 1 1 1 1 1 1
11 45513-MM5-016 キャップ,マスターシリンダー(ニツシン)... - - - 1 1 1 1 1
12 45517-MAV-751 ホルダー,マスターシリンダー(ニツシン)... - - - 1 1 1 1 1
13 45518-MM5-006 プレート,ダイヤフラム...... - - - 1 1 1 1 1
14 45520-MM5-006 ダイヤフラム...... - - - 1 1 1 1 1
15 45530-K03-MG1 シリンダーセット,マスター(ニツシン)...... - - - 1 1 1 1 1
16 53175-MR5-003 レバーCOMP.,R.ハンドル...... - - - 1 1 1 1 1
17 64312-KWW-640 グロメット,メインパイプカバー...... - - - 1 1 1 1 1
18 90013-GHB-600 ボルト,フランジ 6X10...... - - - 1 1 1 1 1
19 90013-GHB-610 ボルト,フランジ 6X12...... - - - 2 2 2 2 2
20 90013-GHB-680 ボルト,フランジ 6X28...... - - - 1 1 1 1 1
21 90013-GHB-690 ボルト,フランジ 6X32...... - - - 1 1 1 1 1
22 90111-GHB-660 ボルト,ソケット 6X22...... - - - 2 2 2 2 2

2022.01.01 J

F-5-10 フロントブレーキマスターシリンダー (CMX250A/CMX250A2)
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250 CMX250A CMX250A2 初号機 終号機
23 90114-MA5-671 ボルト,パンドルレバーピボット ---- 390 -- 1 1 1 1
24 90145-MS9-612 ボルト,オイル 10X22(サガデツコウ) · - - 2 2 2 2 2
25 90202-KCW-870 ナット,キャップ 6MM...... - - 1 1 1 1 1
26 90545-300-000 ワッシャー,オイルボルト...... - - 4 4 4 4 4
27 90651-K03-M61 サークリップ,インターナル 18.8...... - - 1 1 1 1 1
28 93600-04012-16 スクリュー,フラット 4X12...... - - 2 2 2 2 2
29 93893-04012-17 スクリュークツシャー 4X12...... - - 1 1 1 1 1

F-5-20ABS モジュレーター (CMX250AH,K)
KF.R.K871F0620
											4 7111H1 モジュレーター,ABS...... 0.9
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K CMX250A H K CMX250A2 L L M 初号機終号機 タイプ
1 50242-K87-A00ラバー,リヤーフレーム...... 105 - - 1 1 - - -
2 50345-K87-L50ステーCOMP.,ABSモジユレータ......
3 57101-SJA-003ラバー,マウント...... - - 2 2 - - -
4 57110-K87-L52モジユレータASSY......
5 61410-K87-L50カバー,ABSモジユレータ......
6 90111-K87-A00スクリュー,スペシャル 6X14...... - - 2 2 - - -
7 90502-KPH-900カラー 6.2X20...... - - 2 2 - - -
8 93404-06032-00ポルトツッシャー 6X32...... - - 2 2 - - -
9 95701-06010-00ポルト,フランジ 6X10...... - - 3 3 - - -
F-5-21 ABS モジュレーター (CMX250AL/CMX250A2L,M)
										3 7111H1 モジュレーター,ABS ··········································································································································································································
見出部品番号部品名希望使用個数適用号機
番号	CMX250H K CMX250AH K CMX250ALL L M 初号機終号機									タイプ
1 33706-KW7-900ラバー-B,テーテルライトマウンティング......175----222
2 50345-K87-A80ステーCOMP.,ABSモジユレーター......
3 57110-K87-T81モジユレータASSY,......
4 61104-428-730カラー,ソロントソエンダー(プラック)......
5 61410-K87-A80カバー,ABSモジユレーター......
6 90111-K87-A00スクリュー,スペシャル 6X14......
7 90116-SP0-003クリップ,バンパーミール......
8 93404-06025-08ポルトツッシャー 6X25......
9 95701-06010-00ポルト,フランジ 6X10......

F-5-40ブレーキパイプ
----K871F0540A
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H	K	CMX250AH	K	CMX250AL	L	M	初号機	終号機
1	43315-K87-L50	パイプCOMP.B,リヤープレーキ	620	-	-	1	1	1	1
2	43316-K87-L50	パイプCOMP.C,リヤープレーキ	-	-	-	1	1	1	1
3	45126-K87-L50	パイプCOMP.B,プロントブレーキ	-	-	-	1	1	1	1
4	45127-K87-L50	パイプCOMP.C,プロントブレーキ	-	-	-	1	1	1	1
5	90661-K87-L51	クランプ,ブレーキパイプ(7.0X2)	-	-	3	3	3	3	3
6	90661-MEW-921	クランプ,ブレーキパイプ(7.0X2)	-	-	2	2	2	2	2

F-7 ハンドルパイプ / トップブリッジ

K371F0700A

見出 部品番号部品名 希望 使用個数適用号機

1 53100-K87-A00 パイプ,ステアリングハンドル ...... 10,600 1 1 1 1 1 1 12 53131-K87-A00 ホルダー,R.ハンドルアクバー ...... 1 1 1 1 1 1 13 53132-K87-A00 ホルダー,ハンドルロワー ...... 2 2 2 2 2 24 53133-K18-900 ラバー,ハンドルクッション ...... 4 4 4 4 4 4 45 53135-K87-A00 ホルダー,L.ハンドルアクバー ...... 1 1 1 1 1 1 16 53230-K87-A00 プリツジ,フォークトップ ...... 1 1 1 1 1 1 17 53231-K87-A00 スペーサー,トップブリツジ ...... 1 1 1 1 1 1 18 53234-K87-A00 ステー,トップブリツジアンダ - ...... 1 1 1 1 - - -9 90104-K87-A00 ボルト,ソケット 8X30 ...... 2 2 2 2 2 210 90113-GHB-690 ボルト,ソケット 8X32 ...... 4 4 4 4 4 411 90306-K87-A00 ナツト,ステアリングスティム ...... 1 1 1 1 1 1 112 90309-K87-A01 ナツトU,フランジ 8MM(CAP) ...... 2 2 2 2 2 213 53234-K87-A80 ステー,トップブリツジアンダ - ...... - - - - 1 1 1

F-9ステアリングステム
KF-
K871F0000
見出部品番号部品名希望使用個数適用号機
番号	CMX250H	K	CMX250AH	K	CMX250AL	L	M	初号機	終号機	タイプ
1 53213-MB4-771	ダストシール,ステアリングアツバ-(アライ)	540	1	1	1	1	1	1
2 53214-371-010	ダストシール,ステアリングヘッド......				1	1	1	1	1	1
3 53219-K87-A00	ステムサブASSY.,ステアリング......				1	1	1	1	1	1
4 53220-K87-A00	スレッドCOMP.,ステアリングヘッド
		トップ			1	1	1	1	1	1
5 53600-MEG-003	ロック,ステアリングハンドル(ホンダロック)				1	1	1	1	1	1
6 90103-K87-A00	ボルト,ソケット 10X25 ......			2	2	2	2	2	2
7 90164-GGK-003	スクリュー,フラット 6X16 ......			2	2	2	2	2	2
8 90302-425-830	スレッドB,ステアリングヘッドトップ...				1	1	1	1	1	1
9 90506-425-830	ワツシャー,ロック......				1	1	1	1	1	1
10 91015-KT8-005	ベアリング,ヘッドパイプアツバ-(コウヨウ)				1	1	1	1	1	1
11 91016-KT8-005	ベアリング,ヘッドパイプアンダ-(コウヨウ)				1	1	1	1	1	1
F-10 フロントフェンダー
K871F1000
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	部品番号部品名				CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機
1	33741-KT6-U01	リフレクター,フロントリフレックス(アンバー)	510	2	2	2	2	2	2
2	50383-KZZ-900	ラバー,バッテリー(10X20X3)···			4	4	4	4	4	4
3	61101-K87-A00	フエンダー,フロント······			1	1	1	1	1	1
4	61102-K87-A00	ブレース,フロントフエンダー······			1	1	1	1	1	1
5	61103-KRY-900	カラーA,フロントフエンダー······			4	4	4	4	4	4
6	61105-KRY-900	ラバー,フロントフエンダーマウンティング・			4	4	4	4	4	4
7	77103-MEE-000	カラー,シートセツティング······			2	2	2	2	2	2
8	80123-MER-D00	ラバー,リヤーカウルマウンティング......(フロントヨウ)			2	2	2	2	2	2
9	90130-K87-A00	スクリュー,バン 6X25······			4	4	4	4	4	4
10	90301-782-000	ナット,U 6MM······			2	2	2	2	2	2
11	90439-MBO-000	ワッシャー,リヤーカバーグロメット......(フロントヨウ)			2	2	2	2	2	2

F-11 フロントフォーク
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機	タイプ
1 51400-K87-A01	フォークASSY.,R.フロント(ショウワ) ... 40,700		1	1	1	-	-	-
51400-K87-A31	......		-	-	-	-	1	-
2 51401-K87-A01	スプリング,フロントフォーケ		2	2	2	2	-	-
51401-K87-A31	......		-	-	-	-	2	2
3 51402-MGZ-J01	カラー,スプリング		2	2	2	2	-	-
51402-K87-A31	......		-	-	-	-	2	2
4 51410-K87-A01	パイプCOMP.,フロントフォーケ		2	2	2	2	-	-
51410-K87-A31	......		-	-	-	-	2	2
5 51412-MB4-003	リング,パックアップ(ショウワ)		2	2	2	2	2	2
6 51414-MFJ-A51	プッシュ,ガイド		2	2	2	2	2	2
7 51415-MFJ-A51	プッシュ,スライダー		2	2	2	2	2	2
8 51416-MM8-881	スプリング,フロントリバウント(ショウワ) 2 2		2	2	2	2	-	-
9 51420-K87-A01	ケース,R.ボトム		1	1	1	1	-	-
51420-K87-A31	......		-	-	-	-	1	1
10 51432-MV9-003	ピース,オイルコツク(ショウワ)		2	2	2	2	2	2
11 51437-MM5-003	リング,ピストン		2	2	2	2	2	2
12 51440-K87-A01	パイプ,シート		2	2	2	2	-	-
51440-K87-A31	......		-	-	-	-	2	2
13 51447-KA4-Y11	リング,オイルシールストツバー(ショウワ)		2	2	2	2	2	2
14 51454-MM9-671	ボルト,フロントフォーク		2	2	2	2	-	-
51454-K87-J91	......		-	-	-	-	-	2
15 51490-MKA-D81	シールセット,フロントフォーク		2	2	2	2	-	-
51490-MKL-D81	......		-	-	-	-	2	2
16 51500-K87-A01	フォークASSY.,L.フロント(ショウワ)...		1	1	1	1	-	-
51500-K87-A31	......		-	-	-	-	1	-
17 51520-K87-A01	ケース,L.ボトム		1	1	1	1	-	-

2022.01.01 J

F-11 フロントフォーク
	+27 5111F3 かバー,フロントフォーク:両側......0.4
見出希望使用仮数適用号機部品番号部品名
番号	CMX250 CMX250A CNX250A2 初号機 終号機 タイプ
	H K H K L L M
17) 51520-K87-A31 ケース,L.ボトム ...... 19,800 - - -	- 1 1 1
18) 90102-K87-A00 ボルト,ソケット 8X32 ......	4 4 4 4 4 4
19) 90116-KV3-701 ボルト,ソケット 8MM(ショウワ) ......	2 2 2 2 2 2 2
20) 90544-283-000 ワッシャー,スペ シャル 8MM(ショウワ) ..	2 2 2 2 2 2 2
21) 91251-MKA-D81 シール,ダスト(ショウワ) ......	2 2 2 2 - - -
91251-MKL-D81 ......	2 2 2
22) 91356-KF0-003 0リング 33.2X2.4 ......	2 2 2 2 2 2 2
23) 51400-K87-J91 フォータASSY.,R.フロント(ショウワ) ..	- - - - - - 1 1
24) 51500-K87-J91 フォータASSY.,L.フロント(ショウワ) ..	- - - - - - 1 1
25) 51611-K87-A31 ブーク,フロントフォーク ......	- - - - - - 2 2
26) 51612-K87-A31 バンド“,フロントフォークブーグ ......	- - - - - - 2 2
27) 51621-K87-A30 カバー,フロントフォーク ......	- - - - - - 2 2
28) 51622-K87-A30 ラバー,フロントフォークアッパー ......	- - - - - - 2 2

F-12 フロントブレーキキャリパー
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	CMX250			CMX250A		CMX250A2
	H	K	H	K	L	L	M	初号機	終号機
1 06431-MA3-405	シールセット,ピストン	......	580	2	2	2	2	2	2
2 06455-K40-F11	パッドセット,フロント	......		1	1	1	1	-	-	-
06455-K40-F12	......	......		-	-	-	-	1	1	1
3 38514-MEJ-J00	クランバーB,センサーコード	......	-	-	1	1	1	1	1
4 38516-MGE-003	クランプ,ABSコード(D8.5)	......		-	-	1	1	1	1	1
5 38517-MGE-003	クランプ,ABSコード(D12)	......	-	-	3	3	2	2	2
6 38517-MKA-D80	クランバー,センサーコード	......	-	-	1	1	1	1	1
7 38520-K87-L51	センサー,フロントホイールスピート	......		-	-	1	1	-	-	-
38520-K87-A81	......	......		-	-	-	-	1	1	1
8 43108-MCT-006	スプリング,パッド	......	1	1	1	1	1	1	1
9 43352-568-003	スクリュー,プリーダー(ニツシン)	......		1	1	1	1	1	1	1
10 43353-461-771	キャップ,プリーダー	......	1	1	1	1	1	1	1
11 45107-ML4-006	ピストン	......		2	2	2	2	2	2	2
12 45111-MAJ-G41	リング,ストッパー	......	1	1	1	1	1	1	1
13 45112-MS9-611	リテーナー	......	1	1	1	1	1	1	1
14 45131-ML7-921	ポルトA,ピン	......	1	1	1	1	1	1	1
15 45132-166-016	プーツ,ピングツシュ(ニツシン)	......		1	1	1	1	1	1	1
16 45133-MA3-006	プーツB	......	1	1	1	1	1	1	1
17 45215-MAJ-G41	ピン,ハンガー	......	1	1	1	1	1	1	1
18 45250-MKA-J31	キャリバーサブASSY.,R.フロント(ニツシン)		1	1	-	-	-	-	-
45250-K87-L51	......	......	-	-	1	1	1	1	1
19 45290-K87-L51	ブラケットブASSY.,R.フロント(ニツシン)		-	-	1	1	1	1	1
20 45290-MKA-J31	ブラケットブASSY.,R.フロント(ニツシン)		1	1	-	-	-	-	-

F-12 フロントブレーキキャリパー
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	CMX250 CMX250A CMX250A2
	H	K	H	K	L	L	M	初号機終号機
21 90013-GHB-610	ボルト,フランジ	6X12	......	130	-	-	1	1	1	1	1
22 90116-MKA-D80	ボルト,フランジ	6X16	......		-	-	1	1	1	1	1
23 90131-KZZ-900	ボルト,フランジ	8X32	......		2	2	2	2	2	2	2

F-14 フロントホイール
見出 希望 使用個数適用号機
部品番号部品名				CMX250H K CMX250AH K CMX250AL L M 初号機終号機								タイプ
1 42753-GM9-743 バルプ,リム(IRC) ...... 630 1 1 1 1 1 1 1
2 44301-K87-A00 アクスル,フロントホイール......
3 44311-MGZ-J00 カラー,フロントホイールイド ...... 2 2 2 2 2 2 2
4 44515-K87-L50 リンク,フロントバルサー...... - - 1 1 1 1 1
5 44620-K87-A00 カラー,フロントホイールディスタンス...... 1 1 1 1 1 1 1
6 44650-K87-A00 ホイールサブ ASSY..フロント...... 1 1 1 1 1 1 1
7 44711-K87-A01 タイヤ,フロント(タンロップ)(130/90-16 M/C 67H) 1 1 1 1 - - -
44711-K87-A31 ......
8 44721-MGH-H21 ウエイト,バランス(10G) ...... N N N N N N N
44722-MGH-H21 ウエイト,バランス(15G) ...... N N N N N N N
44723-MGH-H21 ウエイト,バランス(20G) ...... N N N N N N N
9 45251-K87-A00 デイスク,フロントブレーキ ...... 1 1 - - - -
45251-K87-L50 ......
10 90105-MGS-D30 ボルト,ディスク 8X25...... 5 5 5 5 5 5 5
11 90131-K87-L50 ボルト,ソケット 5X10 ...... - - 5 5 5 5 5 5
12 90305-K87-A00 ボルト,フロントアクスル ...... 1 1 1 1 1 1 1
13 91051-KVK-901 ベアリング,ラジアルボール 6203UU (フジコシ) 2 2 2 2 2 2 2
14 91252-K35-V01 ダストシール 25X40X5 ...... 2 2 2 2 2 2 2 2
F-15リヤーブレーキマスターシリンダー(CMX250)
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機	タイプ
1 43155-K87-A00	クランプー,ブレーキオース......	210	1	1	-	-	-	-
2 43156-K87-A00	カラーCOMP.,オイルカツプ......		1	1	-	-	-	-
3 43314-K87-A01	ホースCOMP.,リヤーブレーキ......		1	1	-	-	-	-
4 43503-KCY-671	コネクター......		1	1	-	-	-	-
5 43504-MB2-006	プーツCOMP.......		1	1	-	-	-	-
6 43510-K87-A01	シリンダーサプASSY.,リヤーマスター(ニツシン)		1	1	-	-	-	-
7 43511-KV3-831	カップCOMP.,オイル......		1	1	-	-	-	-
8 43512-K87-A01	ホースCOMP.,リヤーマスターシリンダー...		1	1	-	-	-	-
9 43514-KS6-701	クランプ,マスターシリンダーオイルホース...		2	2	-	-	-	-
10 43517-KS6-701	サークリップ,リヤーマスターシリンダー...		1	1	-	-	-	-
11 43520-MJ6-315	ピストンセット,マスターシリンダー(ニツシン)		1	1	-	-	-	-
12 43530-KZZ-901	ロットCOMP.,ブツシュ......		1	1	-	-	-	-
13 45513-KJ1-701	キャップ,マスターシリンダー......		1	1	-	-	-	-
14 45520-MG7-006	ダイヤフラム......		1	1	-	-	-	-
15 45521-HA2-006	プレート,ダイヤフラム......		1	1	-	-	-	-
16 46182-MEL-D21	サークリップ......		1	1	-	-	-	-
17 46504-KV6-702	ジョイント,ブレーキロッド......		1	1	-	-	-	-
18 50328-K87-A00	カバー,オイルカツプ......		1	1	-	-	-	-
19 90013-GHB-610	ボルト,フランジ6X12......		1	1	-	-	-	-
20 90111-GHB-660	ボルト,ソケット6X22......		2	2	-	-	-	-
21 90113-K87-A00	ボルト,ソケットスペシャル6X50...		1	1	-	-	-	-
22 90145-MS9-612	ボルト,オイル10X22(サガアッコウ).		2	2	-	-	-	-
23 90545-300-000	ワツシヤー,オイルボルト......		4	4	-	-	-	-
24 91212-422-006	Oリング14.8X2.4......		1	1	-	-	-	-

F-15リヤーブレーキマスターシリンダー(CMX250)
見出部品番号部品名希望使用個数適用号機
番号	CMX250H	CMX250A	CMX250A2	初号機	終号機	タイプ
25	93600-04040-16	スクリコー,フラット 4X40	25	2	2	-	-	-	-
26	94002-08000-05	ナット,6カケ 8MM	1	1	-	-	-	-
27	94201-20150	ピン,スプリット 2.0X15	1	1	-	-	-	-
28	95015-54000	ピンD,ジョイント	1	1	-	-	-	-

F-15-1 リヤーブレーキマスターシリンダー (CMX250A/CMX250A2)
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機
1 43155-K87-L50 クランプー, プレーキホース ...... 230 - - 1 1 1 1 12 43156-K87-A00 カラーCOMP., オイルカップ ...... - - 1 1 1 1 13 43160-K87-L50 ステーCOMP., リヤープレーキホース ...... - - - 1 1 1 1 14 43314-K87-L51 ホースCOMP.A, リヤープレーキ ...... - - - 1 1 1 1 15 43317-K87-L51 ホースCOMP.D, リヤープレーキ ...... - - - 1 1 1 1 16 43503-KCY-671 コネクター ...... - - 1 1 1 1 17 43504-MB2-006 プーツCOMP. ...... - - 1 1 1 1 18 43510-K87-A01 シリンダーサブ ASSY., リヤーマスター(ニツシン) - - - 1 1 1 1 19 43511-KV3-831 カップCOMP., オイル ...... - - - 1 1 1 1 110 43512-K87-A01 ホースCOMP., リヤーマスターシリンダー ... - - - 1 1 1 1 111 43514-KS6-701 クランプ-, マスターシリンダーオイルホース .. - - - 2 2 2 2 212 43517-KS6-701 サーケリウプ, リヤーマスターシリンダー ... - - - 1 1 1 1 113 43520-MJ6-315 ピストンセット, マスターシリンダー(ニツシン) - - - 1 1 1 1 114 43530-KZZ-901 ロット COMP., ブツシュ ...... - - - 1 1 1 1 115 45161-K87-L50 カラー, プレーキホースステー ...... - - 1 1 1 1 116 45513-KJ1-701 キャップ-, マスターシリンダー ...... - - - 1 1 1 1 117 45520-MG7-006 ダイヤフラム ...... - - 1 1 1 1 118 45521-HA2-006 プレート, ダイヤフラム ...... - - 1 1 1 1 119 46182-MEL-D21 サーケリップ ...... - - 1 1 1 1 120 46504-KV6-702 ジヨイント, プレーキロッド ...... - - 1 1 1 1 121 50328-K87-A00 カバー, オイルカップ ...... - - 1 1 1 1 122 64312-KW4-640 グロメット, メインパイプカバー ...... - - - 1 1 1 1 123 90013-GHB-610 ボルト, フランジ 6X12 ...... - - - 1 1 1 1 124 90013-GHB-T20 ボルト, フランジ 6X45 ...... - - - 1 1 1 1 1

2022.01.01 J

F-15-1リヤーブレーキマスターシリンダー(CMX250A/CMX250A2)
K871F1501
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250		CMX250A		CNX250A2				初号機 終号機
	H	K	H	K	L	L	M
25 90111-GHB-660	ボルト,ソケット 6X22········	150	-	-	2	2	2	2
26 90113-K87-A00	ボルト,ソケットスペシャル 6X50······	-	-	1	1	1	1	1
27 90145-MS9-612	ボルト,オイル 10X22(サガテッコウ)	-	-	2	2	2	2	2
28 90545-300-000	ワッシャー,オイルボルト········	-	-	4	4	4	4	4
29 91212-422-006	Oリング 14.8X2.4········	-	-	1	1	1	1	1
30 93600-04040-1G	スクリュー,フラット 4X40········	-	-	2	2	2	2	2
31 94002-08000-0S	ナツト,6カク 8MM········	-	-	1	1	1	1	1
32 94103-06000	ワッシャー,プレイン 6MM········	-	-	1	1	1	1	1
33 94201-20150	ピン,スプリット 2.0X15······	-	-	1	1	1	1	1
34 95015-54000	ピンD,ジヨイント········	-	-	1	1	1	1	1
35 95701-06020-00	ボルト,フランジ 6X20········	-	-	1	1	1	1	1

F-17リヤーブレーキキャリパー
見出部品番号部品名希望使用個数適用号機タイブ
番号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機
1 06435-MGZ-J01 パットセット,リヤー...... 4,990 1 1 1 1 - - -
06435-MGZ-J02 ......
2 06451-443-405 シールセット,ピストン......
3 38510-K87-L51 センサー,リヤーホイールスピード......
4 38515-K87-A00 ステー,ピンサーコード......
5 43107-KT7-761 ピストン......
6 43108-MBB-006 スプリング,パット......
7 43110-K87-A01 プラケットCOMP.,リヤープレーキ......
43110-K87-L51 ......
8 43112-MFF-D01 リテーナー......
9 43132-KT7-761 ブーツ,スリープ......
10 43150-K87-A01 キャリバーサブASSY.,リヤー(ニツシン)
43150-K87-L51 ......
11 43215-KZ4-J41 ピン,ハンガー......
12 43352-568-003 スクリュー,プリーダー(ニツシン)......
13 43353-461-771 キャップ,プリーダー......
14 45111-MA3-006 スリープ......
15 45111-MAJ-G41 リング,ストッパーレ......
16 45131-MN9-006 ボルト,ピン......
17 45133-MA3-006 ブーツB......
18 90013-GHB-600 ボルト,フランジ 6X10......
19 90116-MKA-D80 ボルト,フランジ 6X16......
20 90180-MN8-006 ボルト,フランジ 8X49......
21 90690-MCA-003 クリップ,ケープル 14MM......

F-19 リヤーホイール
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250		CMX250A		CMX250A2					タイプ
	H	K	H	K	L	L	M	初号機	終号機
1 06410-MGS-D30	ダンパーセット,ホイール	2,600	1	1	1	1	1
2 41201-K87-A00	スプロケット,ファイナルドリブン(36T)		1	1	1	1	1	1
3 42301-K87-A00	アクスル,リヤーホイール	......	1	1	1	1	1	1
4 42312-MGZ-J00	カラー,リヤープレーキサイド	......	1	1	1	1	1	1
5 42313-K87-A00	カラー,L.リヤーホイールサイド	......	1	1	1	1	1	1
6 42515-K87-L50	リング,リヤーパルサー	......	-	-	1	1	1	1
7 42615-K87-A00	フランジサブASSY.,リヤーフアイナルドリブン		1	1	1	1	1	1
8 42620-K87-A00	カラー,リヤーアクスルディスタンス	......	1	1	1	1	1	1
9 42625-K87-A00	カラーB,リヤーアクスルディスタンス	......	1	1	1	1	1	1
10 42650-K87-A00	ホイールサブASSY.,リヤー	......	1	1	1	1	1	1
11 42711-K87-A01	タイヤ,リヤー(ダンロップ)(150/80-16 M/C 71H)		1	1	1	1	-	-
42711-K87-A31	......	......	-	-	-	-	1	1	1
12 42753-GM9-743	バルブ,リム(IRC)	......	1	1	1	1	1	1	1
13 43251-K87-A00	ディスク,リヤープレーキ	......	1	1	1	1	1	1	1
14 44721-MGH-H21	ウェイト,バランス(10G)	......	N	N	N	N	N	N	N
44722-MGH-H21	ウェイト,バランス(15G)	......	N	N	N	N	N	N	N
44723-MGH-H21	ウェイト,バランス(20G)	......	N	N	N	N	N	N	N
15 90102-MAS-000	ボルト,スタッド 12X25	......	5	5	5	5	5	5	5
16 90105-KGH-900	ボルト,プレーキディスタ 8X24	......	4	4	4	4	4	4	4
17 90305-GW2-711	ナツト,U 16MM	......	1	1	1	1	1	1	1
18 90306-KGH-901	ナツト,U 12MM(フジセイミツ)	......	5	5	5	5	5	5	5
19 90501-K87-A00	ワッシャー,プレイン 16.4X32X2	......	1	1	1	1	1	1	1
20 90559-K87-A00	プレート,スイングアームサイド	......	2	2	2	2	2	2	2

F-19リヤーホイール
371F1000
見出部品番号部品名希望使用個数適用号機タイプ
番号	部品番号部品名			CMX250H	CMX250A	CMX250A2				初号機終号機
21 91053-MGS-D31 ベアリング,ラジアルボール 6204UU22 91054-MT6-831 ベアリング,ラジアルボール 6303UU(NSK)23 91253-443-761 ダストシール 30X47X8(7ライ)......24 91351-MGS-D30 Oリング 55X2......				730	1	1	1	1	1	1
				2 2 2 2 2 2
				2	2	2	2	2	2	2
				1	1	1	1	1	1	1

F-21 フューエルタンク / フューエルポンプ
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機								タイプ
1 16700-K87-A01 ポンプユニットASSY.,フコーエル(ニッポンセイキ)	1 1 1 1 1 1 1
2 16707-K45-NO1 フイルターセット......	1 1 1 1 1 1 1
3 17417-K87-J00 チュープ ASSY........	1 1 - - - - - - -
17417-K87-T50 ......	- - 1 1 1 1
4 17520-K87-A00ZD タンクセット,フコーエル(WL) *TYPE2*......	1 1 1 1 1 - - -
17520-K87-A00ZE *TYPE1*......	1 1 1 1 1 - - -
17520-K87-A00ZA *TYPE5 1*......	1 - 1 - - 1 - - -
17520-K87-A20ZE *TYPE3*......	- 1 - 1 - 1 - - -
17520-K87-A20ZD *TYPE4*......	- - 1 - 1 - - - - - -
17520-K87-A10ZC *TYPE2*......	- - - - - 1 - - -
17520-K87-A30ZB *TYPE1*......	- - - - - 1 - - -
17520-K87-A20ZF *TYPE2*......	- - - - - - 1 1
17520-K87-T90ZA *PB30BP^...パールスペシャープルー	- - - - - - - 1
5 17526-K87-A00 プレートCOMP.,セッティング......	1 1 1 1 1 1 1
6 17570-K87-A01 ホースCOMP.,フコーエルフィート......	1 1 1 1 1 1 1
7 17572-K26-900 ガスケット,フコーエルポンプ......	1 1 1 1 1 1 1
8 17573-KPN-A71 シール,ダスト......	1 1 1 1 1 1 1
9 17611-KPK-900 クッション,フコーエルタンクフロント......	2 2 2 2 2 2 2
10 17613-K87-A00 クッション,フコーエルタンクリヤー......	1 1 1 1 1 1 1
11 17620-KZZ-J01 キャップ COMP.,フコーエルフィラー......	1 1 1 1 1 1 1 -
17620-KZZ-J02 ......	- - - - - - - 1
12 17621-MGP-D61 シール,ブリーザー......	1 1 1 1 1 1 1 -
17621-MGP-D62 ......	- - - - - - - 1
13 37800-K87-A01 フコーエルニット(ニッポンセイキ)......	1 1 1 1 1 1 1
14 90116-MGZ-J00 ボルト,ソケット 8X22 ......	1 1 1 1 1 1 1

2022.01.01 J

F-21 フューエルタンク / フューエルポンプ

見出 部品番号部 品名 希望 使用個数識用号機

15 90120-MJE-D00 ボルト,ソケット 4X25(ステンレス).... 330 3 3 3 3 3 3 3

16 90325-KCC-900 ワッシャー,プレイン 8MM......... 1 1 1 1 1 1 1

17 90690-GHB-671 クリップ,ケーブル 25MM......... 1 1 1 1 1 1 1

18 94050-06000 ナット,フランジ 6MM......... 4 4 4 4 4 4 4

19 95002-40800-08 クランプ,チューブ(D8)......... 1 1 1 1 1 1 1

F-23 シート
見出 部品番号部品名 希望 使用個数適用号機
编号	CMX250			CMX250A		CMX250A2					タイプ
	H	K	H	K	L	L	M	初号機	終号機
1 61104-428-730 カラー,フロントフェンダー(ブラック)....	275	2	2	2	-	-	-
61104-428-010 カラー,フロントフェンダー(ホワイト)....	2	-	2	-	-	-	-
90502-KS5-000 カラー 19X6,2X13.5......			-	-	-	-	2	2	2
2 61304-415-000 ラバー,ヘッドライトケースマウンティング....	2	2	2	2	2	2	2
3 77100-K87-A00 シートASSY.,シングル......			1	1	1	1	-	-	-
77100-K87-A30ZA *TYPE1*....			-	-	-	-	1	-	-
77500-K87-A30ZC *TYPE2*....			-	-	-	-	-	1	1
77500-K87-A30ZD *TYPE1*....			-	-	-	-	-	-	1
4 77101-K87-A00 ラバー,シートスポンジ....	2	2	2	2	-	-	-
5 77205-286-000 ラバーB,シートセツティング....	2	2	2	2	-	-	-
77205-MFE-670 ラバー,シートセツティング....	-	-	-	-	2	2	2
6 77206-KPK-900 ラバー,シートクッション......			2	2	2	2	2	2	2
7 77215-KN7-900 ラバーC,シートセツティング....	6	6	6	6	4	4	4	-	-
8 77300-K87-A00 シートASSY.,ピリオン......			1	1	1	1	-	-	-
77300-K87-A30ZC *TYPE1*....			-	-	-	-	1	-	1
77300-K87-A30ZB *TYPE2*....			-	-	-	-	-	1	1
9 90120-K87-A00 ボルト,ソケットスペシャル 8X18....	1	1	1	1	1	1	1	1
10 90122-K87-A00 ワッシャー 8MM......			1	1	1	1	1	1	1
11 96600-06022-07 ボルト,ソケット 6X22....			2	2	2	2	2	2	2
12 77101-K87-A30 ラバー,シートスポンジ....	-	-	-	-	2	2	2
13 77205-KPP-T00 ラバー,シートセツティング....	-	-	-	-	2	2	2

F-24 サイドカバー
K871F2400
	1 4111H9 DN"-,サイド:ライト...... 0.1
見出 部品番号部品名 希望 使用個数適用号機 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号 替号	タイプ
1 83510-K87-A00 カバー,R.サイド ...... 2,580 1 1 1 1 1 1 12 83610-K87-A00 カバー,L.サイド ...... 1 1 1 1 1 1 1 1

F-25エアークリーナー
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H	K	CMX250AH	K	CMX250AL	L	M	初号機	終号機
1 11344-M80-000	グロメットA,リヤーカバー(8X16X6.6)	210	1	1	1	1	1
2 17210-K87-A00	ケースCOMP.,エアーケリーナー......			1	1	1	1	1	1
3 17220-KZZ-J00	エレメントCOMP.,エアーケリーナー......			1	1	1	1	-	-
17220-KZZ-900	......			-	-	-	-	1	1
4 17230-K87-A00	カバー,エアーケリーナー......			1	1	1	1	1	1
5 17232-K87-A00	シール,エアーケリーナー......			1	1	1	1	1	1
6 17234-KCW-871	チューブ,エアーケリーナードレン......			1	1	1	1	1	1
7 17241-K87-A00	ダクト,エアーケリーナー......			1	1	1	1	1	1
8 17251-K87-A00	チューブ,コネクティング......			1	1	1	1	1	1
9 17255-MCG-000	パント,レゾネーター(28)......			1	1	1	1	1	1
10 17265-K87-A00	チューブ,ブリーザー......			1	1	1	1	1	1
11 17311-K87-A00	レゾネーター......			1	1	1	1	1	1
12 17370-419-700	プラグ,ブリーザーチューブ......			1	1	1	1	1	1
13 17371-174-670	クリップ,ブリーザーチューブ......			1	1	1	1	1	1
14 17724-102-700	クリップ,サブタンクホース......			1	1	1	1	1	1
15 83551-376-000	グロメット,サイドカバー......			4	4	4	4	4	4
16 83601-M80-000	グロメットA,サイドカバー......			2	2	2	2	2	2
17 84601-HC4-000	ナツト,フェンダーセツティング(6MM)...			2	2	2	2	2	2
18 90109-KZZ-900	ポルト,フランジ6MM......			2	2	2	2	2	2
19 90121-K87-A00	スクリュー6X13......			1	1	1	1	1	1
20 90646-657-000	クリップ,エアーホース16MM......			1	1	1	1	1	1
21 93500-05025-06	スクリュー,パン5X25......			1	1	1	1	1	1
22 93903-25480	スクリュー,タッピング5X20......			3	3	3	3	3	3
23 95002-41200-08	クランプ,チューブ(D12)......			2	2	2	2	2	2

F-25エアークリーナー
見出部品番号部品名希望使用個数適用号機タイプ
番号	部品番号部品名		CMX250H	K	CMX250A H	K	CMX250A2 L	L	M	初号機終号機
24 95003-23039-60 チューブ,ビニール 8X12X390(95003-23001-60M)			1	1	1	1	1	1
25 95018-56250 バンド,エアークリーナーコネクティングチューブ(56)			1	1	1	1	1	1

F-25-20エアーインジェクションソレノイドバルブ
K871F2520
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H	K	CMX250AH	K	CMX250AL	L	M	初号機	終号機	タイプ
1 15772-551-000	クリップ, プリーサーチコープ	225	4	4	4	4	4
2 18651-K87-A00	チューブ A, エアーインジ エクション	1	1	1	1	1	1	1
3 18652-K87-A00	チューブ B, エアーインジ エクション	1	1	1	1	1	1	1
4 33115-KVK-900	ラバー, ヘッド ライト	2	2	2	2	2	2	2
5 36450-KVK-902	パルプ ASSV., エアーインジ エクションソレノイド	1	1	1	1	1	1	1
6 61104-428-730	カラー, フロントフェンダー(ブラック)	1	1	1	1	-	-	-
61104-428-010	カラー, フロントフェンダー(ホワイト)	1	-	1	-	1	1	1
7 90202-KCN-870	ナツト, ギヤップ 6MM	1	1	1	1	1	1	1
8 94101-06800	ワツシャー, プレイン 6MM	1	1	1	1	1	1	1
9 96600-06028-08	ポルト, ソケット GX28	1	1	1	1	1	1	1

F-26 キャニスター
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250			CMX250A			CMX250A2			初号機	終号機	タイプ
	H	K	H	K	L	L	M
1 17411-KPP-930	ラバー,キャニスターマウンティング	......	430	2	2	2	2	2	2
2 17413-K87-A00	チューブ,エアー	......		1	1	1	1	1	1
3 17414-K87-L00	チューブ,バージ(PCSV-キャニスター)				1	1	-	-	-	-
4 17415-K87-L00	チューブ,バージコントロールバルブ ジヨイント				-	-	1	1	1	1
5 17416-K87-L00	チューブ,シリングーヘッド	......			1	1	1	1	1
6 17421-K87-L00	カバー-A,キャニスター	......			1	1	1	1	1	1
7 17421-KYJ-902	キャニスターCOMP.	......			1	1	1	1	1	1
8 17422-K87-L00	カバー-B,キャニスター	......			1	1	1	1	-	-
9 17431-K87-L00	チューブ,ドレン	......		1	1	1	1	1	1
10 19126-KM1-010	ジヨイント,チューブ	......		1	1	1	1	1	1
11 36162-MKA-D81	バルブ,バージコントロールソレノイド	•			1	1	1	1	1	1
12 50346-K87-L00	ステーCOMP.,キャニスター	......			1	1	-	-	-	-
13 50346-K87-L50	ステーCOMP.,キャニスター	......			-	-	1	1	-	-
14 50347-K87-L00	プラケット,キャニスター	......			1	1	-	-	-	-
15 61104-428-730	カラー,プロントフェンダー(プラック)	......		2	2	3	3	3	3
61104-428-010	カラー,プロントフェンダー(ホワイト)	......		2	-	3	-	-	-
16 61304-415-000	ラバー,ヘツドライトケースマウンティング	-		2	2	3	3	3	3
17 90111-K87-A00	スクリュー,スペシャル 6X14	......			3	3	3	3	3	3
18 90115-KW7-900	スクリュー,バイザースペシャルセッティング	-		-	1	-	-	-	-
19 90115-KW7-900	スクリュー,バイザースペシャルセッティング	-		1	1	-	-	-	-
20 90116-SP0-003	クリップ,バンパーシール	......		-	-	1	-	-	-
21 90116-SP0-003	クリップ,バンパーシール	......		1	1	-	1	-	-
22 90130-KYJ-900	スクリュー,バン 6X22	......		2	2	-	-	-	-

F-26 キャニスター
見出 部品番号部 品名 希望 使用個数適用号機
编号	CMX250 CMX250A CMX250A2 初号機 終号機
	H	K	H	K	L	L	M
23 90301-MG3-000	ナット,U 6MM	265	-	-	3	3	3	3
24 90677-KAN-T00	ナット,クリップ 5MM	-	-	1	-	-	-	-
25 90677-KAN-T00	ナット,クリップ 5MM	1	1	-	1	-	-	-
26 93892-05010-08	スクリュークッシャー 5X10	2	2	2	2	2	2	2
27 95002-40800-08	クランプ",チューブ(D8)	1	1	1	1	1	1	1
28 95002-41200-08	クランプ",チューブ(D12)	1	1	1	1	1	1	1
29 95002-50000	クリップ",チューブ(C9)	1	1	1	1	1	1	1
30 95701-06010-00	ボルト,フランジ 6X10	2	2	-	-	-	-	-
31 50347-K87-L30	ステーコMP.,レギ ユレートレクチファイヤー	-	-	-	-	1	1	1
32 81257-KWC-900	ラバー,プロテクター	-	-	-	-	1	1	1

F-27 エキゾーストマフラー
[WH6]
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250		CMX250A		CMX250A2		初号機	終号機	タイプ
	H	K	H	K	L	L	M
1 18150-K87-A00 パイブCOMP.,エキゾースト...... 10,400 1 1 1 1 1 1 1
2 18155-K87-A00 プレート,エキゾースト...... 1 1 1 1 1 1 1
3 18291-MEB-670 ガスケット,エキゾーストパイプ...... 1 1 1 1 1 1 1 1
4 18293-MCA-A20 ラバー,ソロテクターパツキン...... 2 2 2 2 2 2 2 2
5 18310-K87-J00 マフラーコOMP....... 1 1 1 1 1 1 1 1
6 18345-MBT-610 ラバー,プロテクターマウンティング...... 1 1 1 1 1 1 1 1
7 18355-K87-A00 カバー,マフラー...... 1 1 1 1 1 1 1 1
8 18376-MG7-000 パント, L.リヤーマフラー...... 1 1 1 1 1 1 1 1
9 18391-MJW-J01 パツキン,マフラー...... 1 1 1 1 1 1 1 1
10 18421-MB0-000 ラバー,マフラーマウンティング...... 2 2 2 2 2 2 2 2
11 18422-KAF-700 カラー,マフラーマウンティング...... 2 2 2 2 2 2 2 2
12 36531-K87-A01 センサー, O2(NGK)...... 1 - 1 - - - - - -
36531-K87-A02 ...... - 1 - 1 - - - - - -
36531-K87-A31 ...... - - - - - 1 1 1
13 53781-SEO-952 クリップ,リターンホース...... 1 1 1 1 1 1 1 1
14 90115-K87-A00 スクリュー,パン 6X12...... 1 1 1 1 1 1 1 1
15 90161-MCT-T70 ボルト,フランジ 8X40...... 1 1 1 1 1 1 1 1
16 90163-GHB-T30 ボルト,フランジ 8X50...... 1 1 1 1 1 1 1 1
17 90304-KPH-700 ナット,6カクキャップ 8MM...... 2 2 2 2 2 2 2
18 94050-08070 ナット,フランジ 8MM...... 1 1 1 1 1 1 1 1
19 94103-08700 ワツシャー,プレイン 8MM...... 1 1 1 1 1 1 1 1
20 95701-08050-00 ボルト,フランジ 8X50...... 1 1 1 1 1 1 1 1

F-29ペダル
K871F200
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機
1 24705-K87-A00	ベダルCOMP.,ギヤーチエンジ......6,200	1	1	1	1	1	1
2 24731-K87-A00	カラー,ギヤーチエンジベダルビボット		1	1	1	1	1	1
3 24781-KR3-770	ラバー,ギヤーチエンジベダル......		1	1	1	1	1	1
4 35350-K87-A01	スイッチASSY.,リヤーストップ(TOYO DENSO)		1	1	1	1	1	1
5 35357-K26-900	スプリング,ストップスイッチ......		1	1	1	1	1	1
6 46501-K87-A00	ベダルCOMP.,リヤープレーキ......		1	1	1	1	-	-
46501-K87-A30	............		-	-	-	-	1	1	1
7 46514-K87-A00	スプリング,ブレーホペダル......		1	1	1	1	1	1	1
8 90110-K87-A00	ボルト,ソケットスペシャル8X45......		1	1	1	1	1	1	1
9 90451-GBL-870	ワツシヤー14MM......		1	1	1	1	1	1	1
10 90526-K87-A00	ワツシヤー8.5X20......		1	1	1	1	1	1	1
11 94101-08000	ワツシヤー,ブレイン8MM......		1	1	1	1	1	1	1
12 94511-14000	サークリップ,エキスターナル14MM......		1	1	1	1	1	1	1
13 95701-06020-07	ボルト,フランジ6X20......		1	1	1	1	1	1	1

F-30ステップ
見出部品番号部品名希望使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機	タイプ
1	28333-300-000	スプリング,オックスターストツバー...	210	2	2	2	2	2	2
2	50600-K87-A00	ホルダー,R.ステップ......			1	1	1	1	1	1
3	50603-GS9-010	ピン,メインステップパージヨイント...(ビリオン)			2	2	2	2	2	2
4	50603-K87-A00	ピン,ステップジョイント......		2	2	2	2	2	2
5	50616-K87-A00	ステップCOMP.,R.......			1	1	1	1	-	-
	50616-K87-A30	............			-	-	-	-	1	1	1
6	50617-K87-A00	スプリング,R.ステップリターン......		1	1	1	1	1	1
7	50618-K87-A00	スプリング,L.ステップリターン......		1	1	1	1	1	1
8	50642-K87-A00	ステップCOMP.,L.......			1	1	1	1	-	-
	50642-K87-A30	............			-	-	-	-	1	1	1
9	50661-K87-A00	ラバー,ステップ......			2	2	2	2	2	2	2
10	50662-K87-A00	プレート,ステップラバーセツティング...		2	2	2	2	2	2
11	50700-K87-A00	ホルダー,L.ステップ......			1	1	1	1	1	1	1
12	50711-MGS-D30	アーム,R.ピリオンステップ......			1	1	1	1	1	1	1
13	50712-MGS-D30	アーム,L.ピリオンステップ......			1	1	1	1	1	1	1
14	50715-K87-A00	ホルダーCOMP.,R.ピリオンステップ...			1	1	1	1	1	1	1
15	50716-K87-A00	ブラケット,ピリオンステップ......			1	1	1	1	1	1	1
16	50717-K87-A00	ポルト,ピリオンステップラケット...		1	1	1	1	1	1
17	50718-MN8-000	プレート,ピリオンステップクリック......		2	2	2	2	2	2
18	50725-K87-A00	ホルダーCOMP.,L.ピリオンステップ...			1	1	1	1	1	1	1
19	90116-K87-A00	ポルト,ソケット 8X32......			4	4	4	4	4	4	4
20	90118-K87-A00	ポルト,キャップ 6X8......			2	2	2	2	2	2	2
21	90155-K87-A00	ポルト,ソケット 8X32......			4	4	4	4	4	4	4
22	90304-KGH-901	ナット,U 10MM(フジセイミツ)...		1	1	1	1	1	1

F-30ステップ
見出部品番号部品名希望使用但数適用号機CMX250 CMX250A CMX250A2初号機 終号機タイプ
番号				CMX250H K H K L L M							タイプ
23	90751-K87-A00	ピン,スプリング 3X8········	125	1	1	1	1	1	1	1
24	94101-06700	ワツシヤ-,プレイン 6MM········		2	2	2	2	2	2	2
25	94102-08000	ワツシヤ-,プレイン 8MM········		2	2	2	2	2	2	2
26	94102-10000	ワツシヤ-,プレイン 10MM········		2	2	2	2	2	2	2
27	94201-20150	ピン,スプリット 2.0X15········		2	2	2	2	2	2	2
28	94201-20180	ピン,スプリット 2.0X18········		2	2	2	2	2	2	2
29	96211-08000	ボール,スチール #8(1/4)········		2	2	2	2	2	2	2

2022.01.01 J

F-31 サイドスタンド
K871F3100
見出 部品番号部品名 希望 使用個数適用号機 タイプ
番号	CMX250H K CMX250A H K CHX250A2 L L M 初号機 終号機
1 35700-K87-A01 スイッチASSY, サイドスタンド 3,220 1 1 1 1 1 1 12 50530-K87-A00 パーCOMP, サイドスタンド 1 1 1 1 1 1 13 50541-MB0-000 スプリング, サイドスタンド 1 1 1 1 1 1 14 50542-MB0-611 サブスプリング, サイドスタンド 1 1 1 1 1 1 15 90108-MK6-670 ホルト, サイドスタンド ビポット 1 1 1 1 - - -90108-KZL-860 1 1 1 1 1 16 90147-KVY-900 ホルト, スイッチセツティング 1 1 1 1 1 1 17 90203-KVB-900 ナツト, サイドスタンド 1 1 1 1 1 1 1

F-32スウィングアーム
覧出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機
1 40510-K87-A00	ケース,ドライブチェン	1,550	1	1	1	1	1
2 40531-K87-A01	ジョイント,ドライブチェン(RK)	....	1	1	1	1	1	1
3 40545-KYJ-902	ジョイント,ドライブチェン(タイドー)		1	1	1	1	1	1
40540-K87-A02	チェン,ドライブ(RK)(RK520KL02-120LJFZ)(ヒョウジュンリンク110L)		1	1	1	1	1	1
40540-KYJ-902	チェン,ドライブ(ダイドー)(DID520VF-120ZB)(ヒョウジュンリンク110L)		1	1	1	1	1	1
4 40542-K87-A00	ポルト,デエンジヤステイング	....	2	2	2	2	2	2
5 40543-K87-A00	アジヤスターCOMP.,チェン	....	2	2	2	2	2	2
6 40546-K87-A00	キャツプ,スウィングアームエント	....	2	2	2	2	2	2
7 52101-K87-A00	ポルト,スウィングアームピポット	....	1	1	1	1	1	1
8 52105-K87-A00	カラーB,スウィングアームピポット	....	1	1	1	1	1	1
9 52106-KYJ-900	カラー,ピポット	....	1	1	1	1	1	1
10 52109-K87-A00	ポルト,ピポットアジヤステイング	....	1	1	1	1	1	1
11 52141-K87-A00	カラー,ピポットディスタンス	....	1	1	1	1	1	1
12 52170-K87-A00	スライダー,チェン	....	1	1	1	1	1	1
13 52200-K87-A00	スウィングアームサブASSY.,リヤー	....	1	1	1	1	1	1
14 90115-MGZ-J00	スクリュー,スペシャル6X14	....	2	2	2	2	2	2
15 90301-K87-A01	ナツト,U10MM	....	2	2	2	2	2	2
16 90302-K87-A00	ナツト,ロツク26X1.5	....	1	1	1	1	1	1
17 90305-KCJ-951	ナツト,U14MM(フジセイミツ)	....	1	1	1	1	1	1
18 90651-K87-A00	リークリップ,インターナル20MM	....	2	2	2	2	2	2
19 90683-MBW-003	クリップ,ポディ	....	1	1	1	1	1	1

F-32スウィングアーム
覧出希望使用個数識用号機部品番号部品名CMX250 CMX250A CMX250A2初号機終号機タイプ
20 91071-MJ0-003 ベアリング,ニードル 22X29X30(NTN)111111
21 91213-MB2-006 ダストシール 22X35X7(NOK)....	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111
22 91283-ML7-003 ダストシール 22X29X4(アライ)....	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111
23 94101-10700 ワッシャー,プレイン 10MM......	2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222
24 94520-35000 サーグリップ,インターナル 35MM......	111111111111111111111111111111111111111111111111111111111111
25 96100-62020-10 ベアリング,ラジアルボール 6202..	11111111111111111111111111111111111111111111111111111111

F-33リヤークッション
←PR.KB71F3100A
見出部品番号部品名希望使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M				初号機	終号機	タイプ
1 52400-K87-A01	クツションASSY.,リヤ-(ショウフ)	36,700	2	2	2	-	-	-
52400-K87-A31	----		-	-	-	-	2	2	2
2 52487-MZ1-003	ブッショA,ダンパー	----		4	4	4	4	4	4
3 90101-K87-A00	ポルト,ソケットスペ シャル 6X12	----		2	2	2	2	2	2
4 90109-K87-A00	ポルト,ソケットスペ シャル 8X12	----		2	2	2	2	2	2
5 90502-K87-A00	ワッシャー 8.5X26	----		2	2	2	2	2	2
6 90503-K87-A00	ワッシャー 6.5X26	----		2	2	2	2	2	2

F-34リヤーフェンダー(CMX250/CMX250AH,K)
見出部品番号部品名希望使用個数適用号機タイプ
番号	部品番号部品名				CMX250H K		CMX250AH K		CMX250AL L M		初号機終号機
1	17245-107-010	ラバー,エアークリーナークースマウンティング	220	3	3	3	-	-	-
2	18422-K87-A00	カラー,ピリオンシートセツティング......				1	1	1	1	-	-
3	33741-KPL-902	リフレクター,リフレックス(FIEM)......				1	1	1	1	-	-
4	50175-K87-J00	プレート,ヘルメットホルダ......				1	1	1	1	-	-
5	50240-K87-A00ZA	フレームASSY.,R.リヤー*NH105*,ツヤケシクロ(#15-#20)				1	1	1	1	-	-
6	50242-K87-A00	ラバー,リヤーフレーム......				10	10	10	10	-	-
7	50245-K87-A00ZA	フレームASSY.,L.リヤー*NH105*,ツヤケシクロ(#15-#20)				1	1	1	1	-	-
8	50327-K87-A00	ポッタクスB,バッテリー......				1	1	1	1	-	-
9	50351-K87-A00	ステー,レギ コレーター......				1	1	1	1	-	-
10	50352-GS6-000	ラバー,リンクストッパ......				2	2	2	2	-	-
11	50356-K87-A00	ラバー,レギ コレーターステーマワンティング	2	2	2	-	-	-
12	50710-KPE-731	ホルダ"-ASSY.,ヘルメット......				1	1	1	1	-	-
13	61104-428-730	カラー,フロントフェンダー(ブ ラツク)(リヤーヨウ)				4	4	4	4	-	-
	61104-428-010	カラー,フロントフェンダー(ホワイト)......(リヤーヨウ)				4	-	4	-	-	-
14	61304-415-000	ラバー,ヘッド ライトケースマウンティング...				2	2	2	2	-	-
15	77206-MJ0-000	ラバー,シートセツティング......				2	2	2	2	-	-
16	80101-K87-A00	フェンダ"-A,R.リヤー......				1	1	1	1	-	-
17	80102-K87-A00	ラバー,リヤーフエンダー......				5	5	5	5	-	-
18	80103-K87-A00	ラバー,テールライトコード......				1	1	1	1	-	-
19	80106-K87-A00	フェンダ"-A,L.リヤー......				1	1	1	1	-	-
20	80110-K87-A00ZA	フェンダーセット,リヤー(WL)*TYPE3......				1	1	1	1	-	-

F-34リヤーフエンダー(CMX250/CMX250AH,K)
見出部品番号部品名希望使用個数適用号機タイプ
编号	CMX250H K CMX250AH K L CMX250AL M 初号機終号機
20)80110-K87-A00ZB フェンダーセット,リヤー(WL)*TYPE2*......	1	1	1	1	-	-	-
80110-K87-A00ZC *TYPE1*......	1	1	1	1	-	-	-
21 80115-K87-A00 ステーCONP.,リヤーフエンダー......	1	1	1	1	-	-	-
22 80116-K87-A00 カラー,テールライト......	2	2	2	2	-	-	-
23 80128-K87-A00 ステー,テールライト......	1	1	1	1	-	-	-
24 80130-K87-A00 プレートASSY.,リヤーフレーム......	1	1	1	1	-	-	-
25 80350-K87-A00 カバー,テールライト......	1	1	1	1	-	-	-
26 80355-K87-J00 ガブード*,テールライト......	1	1	1	1	-	-	-
27 84700-K87-J00 プラケット,ナンバープレート......	1	1	1	1	-	-	-
28 90102-KTM-D20 ボルト,フランジ 6X14......	2	2	2	2	-	-	-
29 90105-KGA-B00 ボルト,ワソウエイ 6X10......	3	3	3	3	-	-	-
30 90108-K87-A00 ボルト,ソケットスペシャル 8X18......	4	4	4	4	-	-	-
31 90114-KPH-700 スクリュー,スペシャル 5X11......	5	5	5	5	-	-	-
32 90116 SP0-003 クリップ,パンパーシール......	3	3	3	3	-	-	-
33 90118-MGZ-D80 スクリュー,パン 6X14......	1	1	1	1	-	-	-
34 90201-428-900 ナツト,キャップ 6MM......	2	2	2	2	-	-	-
35 90301-KWN-901 ナツト,U 5MM......	1	1	1	1	-	-	-
36 90581-K87-A00 ワッシャー,プレイン 6MM......	2	2	2	2	-	-	-
37 93404-06028-00 ボルトワッシャー 6X28......	2	2	2	2	-	-	-
38 94050-06000 ナツト,フランジ 6MM......	2	2	2	2	-	-	-
39 94101-08700 ワッシャー,プレイン 8MM......	1	1	1	1	-	-	-
40 95701-06022-00 ボルト,フランジ 6X22......	2	2	2	2	-	-	-
41 95701-08018-07 ボルト,フランジ 8X18......	1	1	1	1	-	-	-

F-34リヤーフェンダー(CMX250/CMX250AH,K)
見出希望使用個数適用号機
部品番号部品名				CMX250 CMX250A CMX250A2							タイプ
番号				H	K	H	K	L	L	M	初号機終号機
42	95701-10028-00	ボルト,フランジ	10X28·······	55	4	4	4	-	-	-
43	96001-06028-00	ボルト,フランジ	6X28·······		2	2	2	-	-	-

亮出部品番号部品名希望使用倍数適用号機
番号	CMX250H	K	CMX250AH	K	CMX250AL	L	M	初号機	終号機	タイプ
1	17245-107-010	ラバー,エアークリーナーケースマウンティング	220	-	-	3	3	3
2	18422-K87-A00	カラー,ピリオンシートセツティング	......		-	-	-	-	1	1	1
3	33741-KPL-902	リソレクター,リフレックス(FIEM)	......		-	-	-	-	1	1	1
4	50175-K87-J00	プレート,ヘルメットホルダ	......		-	-	-	-	1	1	1
5	50240-K87-A00ZA	フレームASSY..R.リヤー*NH105*..ツヤケシクロ(#15-#20)			-	-	-	-	1	1	1
6	50242-K87-A00	ラバー,リヤーフレーム	......		-	-	-	-	10	10	10
7	50245-K87-A00ZA	フレームASSY..L.リヤー*NH105*..ツヤケシクロ(#15-#20)			-	-	-	-	1	1	1
8	50327-K87-A30	ポツクスRB,バッテリー	......		-	-	-	-	1	1	1
9	50351-K87-A30	ステー,シートマウンティング	......		-	-	-	-	1	1	1
10	50352-GS6-000	ラバー,リンクストッパー	......		-	-	-	-	2	2	2
11	50710-KPE-731	ホルダーアSSY.,ヘルメット	......		-	-	-	-	1	1	1
12	61104-428-010	カラー,フロントフェンダー(ホワイト)	......(リヤーヨウ)		-	-	-	-	2	2	2
13	80102-K87-A00	ラバー,リヤーフエンダ	......		-	-	-	-	5	5	5
14	80103-K87-A00	ラバー,テールライトコード	......		-	-	-	-	1	1	1
15	80110-K87-A00ZA	フェンダーセット,リヤー(WL)*TYPE3*	......		-	-	-	-	1	1	1
	80110-K87-A00ZB	*TYPE2*	......		-	-	-	-	1	-	-
	80110-K87-A30ZA	*TYPE1*	......		-	-	-	-	1	-	-
	80110-MKG-T00ZA	*TYPE2*	......		-	-	-	-	-	-	1
16	80115-K87-A30	ステー,リヤーフエンダーA	......		-	-	-	-	1	1	1
17	80119-MGE-300	ラバー,プロテクター	......		-	-	-	-	4	4	4
18	80120-K87-A30	フェンダーアSSY.A,リヤー	......		-	-	-	-	1	1	1
19	80130-K87-A30	プレートASSY.,リヤーフレーム	......		-	-	-	-	1	1	1

F-34-1 リヤーフェンダー (CMX250AL/CMX250A2L,M)
見出部品番号部品名希望使用個数適用号機
番号	CMX250 CMX250A CMX250A2 初号機 終号機
	H	K	H	K	L	L	M
20 90105-KGA-B00	ボルト,ワンエイ 6X10 ········	175	-	-	-	3	3	3
21 90108-K87-A00	ボルト,ソケットスパ シャル 8X18 ·····		-	-	-	4	4	4
22 90116-SP0-D03	クリツツ、パンパーシール ·······		-	-	-	3	3	3
23 90138-K87-A30	ボルト,スパ シャル 5X10 ·······		-	-	-	4	4	4
24 90301-KGH-901	ナット,U 6MM(フジセイミツ) ·····		-	-	-	2	2	2
25 90301-KWN-901	ナット,U 5MM ·······		-	-	-	1	1	1
26 94050-06000	ナット,フランジ 6MM ·······		-	-	-	2	2	2
27 94101-08700	ワッシャー,プレイン 8MM ·······		-	-	-	1	1	1
28 95701-06010-07	ボルト,フランジ 6X10 ·······		-	-	-	1	1	1
29 95701-06016-07	ボルト,フランジ 6X16 ·······		-	-	-	2	2	2
30 95701-06025-00	ボルト,フランジ 6X25 ·······		-	-	-	2	2	2
31 95701-08018-07	ボルト,フランジ 8X18 ·······		-	-	-	1	1	1
32 95701-10028-00	ボルト,フランジ 10X28 ·······		-	-	-	4	4	4

F-35ウインカー(CMX250/CMX250AH,K)
見出部品番号部品名希望使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機	タイプ
1 33400-K87-A01	ライトASSY.,R.フロントウインカー(12V 21/5W)		1	-	-	-	-	-	1007556
33400-K87-A02	......		1	-	-	-	-	-	1007557
			-	1	-	-	-	-
33400-K87-L51	......		-	-	1	-	-	-	1000103
33400-K87-L52	......		-	-	1	-	-	-	1000104
			-	-	-	1	-	-
2 33402-MGS-D31	スクリュー,スペシャル 4X10......		4	4	4	4	-	-
3 33404-MGS-J32	レンズCOMP.,R.ウインカー......		1	1	1	1	-	-
4 33405-MKA-D81	シール,ガスケット......		4	4	4	4	-	-
5 33412-MGS-D30	ステー,ウインカー......		4	4	4	4	-	-
6 33413-K87-A00	ラバー,R.ウインカーマウンティング......		1	1	1	1	-	-
7 33413-MGZ-J40	ラバー,ウインカーマウンティング......		2	2	2	2	-	-
8 33450-K87-A01	ライトASSY.,L.フロントウインカー(12V 21/5W)		1	-	-	-	-	-	1007556
33450-K87-A02	......		1	-	-	-	-	-	1007557
			-	1	-	1	-	-
33450-K87-A01	......		-	-	1	-	-	-	1000103
33450-K87-A02	......		-	-	1	-	-	-	1000104
9 33454-MGS-J32	レンズCOMP.,L.ウインカー......		1	1	1	1	-	-
10 33463-K87-A00	ラバー,L.ウインカーマウンティング......		1	1	1	1	-	-
11 33600-K87-A01	ライトASSY.,R.リヤーウインカー(12V 21W)		1	-	-	-	-	-	1007556
33600-K87-A02	......		1	-	-	-	-	-	1007557
			-	1	-	1	-	-
33600-K87-A01	......		-	-	1	-	-	-	1000103
33600-K87-A02	......		-	-	1	-	-	-	1000104

F-35ウインカー (CMX250/CMX250AH,K)
見出部品番号部品名希望使用個数適用号機
番号	CMX250H K CMX250A H K L CMX250A2 L M 初号機終号機 タイプ
12 33604-MGS-J32 レンズCOMP.,R.ウインカー......820 1 1 1 1 - - -
13 33650-K87-A01 ライトASSY.,L.リヤーウインカー(12V 21W)	1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
33650-K87-A02 ......	1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	- 1 - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

F-35-1ウインカー(CMX250AL/CMX250A2L,M)
見出部品番号部品名希望使用個数適用号機タイプ
番号	CMX250H K		CMX250AH K		CMX250AL L L M				初号機終号機
1 33400-K87-A31 ウインカーユニット,R.フロント(ミツバ) ... 9,700 - - - - 1 1 1
2 33411-K87-A30 スデー,ウインカー......	-	-	-	-	4	4	4
3 33412-K87-A30 ラバー, R.フロントウインカー......	-	-	-	-	1	1	1
4 33413-K87-A30 カバー,A,ウインカー......	-	-	-	-	2	2	2
(R.フロント/L.リヤー)	-	-	-	-	1	1	1
5 33450-K87-A31 ウインカーユニット,L.フロント(ミツバ) ...	-	-	-	-	1	1	1
6 33452-K87-A30 ラバー,L.フロントウインカー......	-	-	-	-	2	2	2
7 33453-K87-A30 カバー,B,ウインカー......	-	-	-	-	1	1	1
(L.フロント/R.リヤー)	-	-	-	-	2	2	2
8 33600-K87-A31 ウインカーユニット,R.リヤー(ミツバ) ...	-	-	-	-	1	1	1
9 33609-K87-A30 ホルダー, タインカー......	-	-	-	-	2	2	2
10 33612-K87-A30 ラバー, リヤーフインカーマウンティング ...	-	-	-	-	2	2	2
11 33650-K87-A31 ウインカーユニット,L.リヤー(ミツバ) ...	-	-	-	-	1	1	1
12 90116-K0A-E11 リベット,ブッシュ 6MM......	-	-	-	-	2	2	2
13 90119-K87-A00 ボルト,ソケット 6X22......	-	-	-	-	2	2	2
14 90201-428-900 ナッツ,キャップ 6MM......	-	-	-	-	2	-	-
15 91541-S0A-003 クリップ,バーネスパンド(ブラック)(145MM)	-	-	-	1	1	1
16 93903-24380 スクリュー,タッピング 4X12......	-	-	-	-	4	4	4

F-36 テールライト (CMX250/CMX250AH,K)
見出 希望 使用個数適用号機
部品番号部品名 CMX250 CMX250A CMX250A2 初号機終号機 タイプ
番号	H K H K L L M
1 33701-K87-J01 テールライトユニット(12V 21/5W)(スタンレー) 1 1 1 1 - - -
2 33702-KB7-013 レンズ, テールライト(スタンレー) ······ 1 1 1 1 1 - - -
3 33703-KB7-J01 ソケットCOMP. テールライト ······ 1 1 1 1 1 - - -
4 33709-KB7-003 バッキン, テールライトレンズ ······ 1 1 1 1 1 - - -
5 34906-447-711 バルプ, テール&ストップライト(12V 21/5W)(スタンレー) 1 1 1 1 - - -
6 90105-GAM-000 スクリュー, タッピング 4X40 ······ 2 2 2 2 - - -
7 93402-05016-08 ボルトツッシャー 5X16 ······ 2 2 2 2 - - -

F-36-1 テールライト / ライセンスライト (CMX250AL/CMX250A2L,M)
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250		CMX250A		CMX250A2		初号機	終号機	タイプ
	H	K	H	K	L	L	M
1 11391-MKG-A00	ラバー-B,R,カバー	45	-	-	2	2	2
2 33113-K07-M51	パイプ,CP	-	-	-	1	1	1
3 33701-K87-T81	テールライトユニット(スタンレー)	-	-	-	-	1	1	1
4 33720-K87-A31	ライトASSY.,ライセンス(ミジバ)	-	-	-	-	1	1	1
5 33721-K56-V51	ホルダー	-	-	-	1	1	1
6 61104-MJM-A10	カラー(PCSV)	-	-	-	2	2	2
7 77208-KW7-900	ラバー-B,シートマウンティング	-	-	-	2	2	2
8 83645-GG0-000	パント,ナイロン	-	-	-	1	1	1
9 94050-05000	ナツト,フランジ 5MM	-	-	-	-	2	2	2
10 94103-05000	ワッシャー,プレイン 5MM	-	-	-	-	2	2	2

F-37 バッテリー
K871F3700A
見出 部品番号部品名 希望 使用倍数適用号機 タイプ
番号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機
1 31500-KZZ-J21	バッテリー(YTZ8V)(6S コアサ)	... ジカ	1	1	1	1	1	1
2 32401-K87-A00	ケーブル,スターターパ ツテリー	...		1	1	-	-	-	-
3 32406-MT4-010	カバー,スターターマグ ネチックターミナル	...	1	1	-	-	-	-
4 32414-MJE-D00	カバー,バッテリーターミナル	...	1	1	-	-	-	-
5 35850-MT4-000	スイツチASSY.,スターターマグ ネチック...			1	1	1	1	1	1	-
35850-MT4-003	...	...		-	-	-	-	-	-	1
6 35856-MR5-000	ラバー,シヨック	...	1	1	1	1	1	1
7 50325-K87-A00	ボツクスA,バッテリー	...	1		1	1	1	1	1	1
8 50326-K87-A00	カバー,バッテリー	...	1	1	1	1	-	-
50326-K87-A30	...	...		-	-	-	-	1	1	1
9 61304-958-003	ナツト,スペシャル 6X7	...	1	1	1	1	1	1
10 90111-K87-A00	スクリュー,スペシャル 6X14	...		2	2	2	2	2	2	2
11 90111-MR5-000	ポルト,ソケット 5X9	...		2	2	2	2	2	2	2
12 90115-MGZ-J00	スクリュー,スペシャル 6X14	...		2	2	2	2	2	2	2
13 90116-SPO-003	クリップ,バンパーシール	...	2	2	2	2	2	2
14 98200-33000	ヒューズ,プレード(30A)	...		2	2	2	2	2	2	2
15 98200-43000	ヒューズ,ミニ(30A)	...		-	-	1	1	1	1	1

F-38 ワイヤーハーネス (CMX250/CMX250AH,K)
K871F3600
見出部品番号部品名希望使用個数適用号機
编号	CMX250H K CMX250AH K CMX250AL L M 初号機終号機
1 19136-K87-A00ステー,メインハーネス......310 1 1 1 1 - - -
2 31600-K87-A01レクチアイヤーサSY.,レギユレート......
3 31700-MM8-610レクチアイヤーコMP.,シリコン......
4 31730-MAS-601ダイオードASSY.,スリーウエイ(ストモ)
5 32100-K87-J00ハーネス,ワイヤー......
6 32100-K87-J50......
6 32606-K44-V01キャップ,ダミー(WPC 4P 090 M)(レッド)
7 33714-KL3-620ラバー,テールライトブラケット......
8 35160-KVS-751センサーASSY.,バングアングル(MG)
9 38110-MGZ-J01ホーンCOMP.(ハイ)......
10 38111-MGZ-J00ガード,ホーンヒート......
11 38117-MGZ-J00カラー,ホーンセツティング......
12 38301-MJE-D02リレーCOMP.,ウインカー(ミツバ)......
13 38306-MGZ-K00サスパンション,クインカーリレー......
14 38501-MCS-G01リレーCOMP.,パワー(MICRO ISO 4P)
15 38506-MCS-G00サスパンション,パワーリレー......
16 38770-K87-J02PGM-FTユニット......
17 64535-MFJ-D00ラバー,サイドカバー......
18 90118-MGZ-D80スクリュー,バン 6X14......
19 90129-MGZ-J00カラー,バングアングルセンサー......
20 90130-KYJ-900スクリュー,バン 6X22......
21 90202-KCW-870ナツト,キャップ 6MM......
22 90690-GHB-631クリップ,ケーブル 8MM......

F-38 ワイヤーハーネス (CMX250/CMX250AH,K)
見出 部品番号部品名 希望 使用個数説用号機
23 91565-SEL-003 クリップ,カプラー(プラッケ)...... 140 1 1 1 1
24 94050-06070 ナット,フランジ 6MM......
25 94103-06800 ワッシャー,プレイン 6MM......
26 95701-06014-08 ボルト,フランジ 6X14......
27 95701-06020-07 ボルト,フランジ 6X20......
28 95701-06022-08 ボルト,フランジ 6X22......
29 98200-40750 ヒユーズ,ミニ(7.5A)......
30 98200-41500 ヒユーズ,ミニ(15A)......
31 98200-43000 ヒユーズ,ミニ(30A)......

F-38-1 ワイヤーハーネス (CMX250AL/CMX250A2L,M)
見出部品番号部品名希望使用個数適用号機
编号	CMX250H K		CMX250AH K		CMX250AL L L M		初号機	終号機	タイプ
1 31600-MKJ-D01	レクチアアイーCOMP.,レギユレーター...	21,600	-	-	-	1	1	1
2 31700-MM8-610	レクチアアイーCOMP.,シリコン......		-	-	-	-	1	1	1
3 31730-MAS-601	ダイオードASSY.,スリーウイ(スミトモ)	-	-	-	1	1	1
4 32100-K87-J80	ハーネス,ワイヤー......		-	-	-	-	1	1	1
5 32605-GEV-761	キャップ,ダミ-(WPC 4P 090 M)(ナチュラル)		-	-	-	1	1	1
6 33714-KL3-620	ラバー,テールライトブラケット......		-	-	-	-	2	2	2
7 35160-KVS-751	センサ-ASSY.,バンクアングル(MG)		-	-	-	-	1	1	1
8 38110-MGZ-J01	ホーンCOMP.(ハイ)......		-	-	-	-	1	1	1
9 38111-MGZ-J00	ガード“,ホーンヒート......		-	-	-	-	1	1	1
10 38117-MGZ-J00	カラー,ホーンセツティング......		-	-	-	-	1	1	1
11 38301-MKJ-D01	リレーCOMP.,ウインカー(LED)......		-	-	-	-	1	1	1
12 38306-KK4-000	サスペンション,カインカーリレー(ミツバ)		-	-	-	-	1	1	1
13 38501-KVZ-631	リレーASSY.,パワー(MICRO ISO 4P)(ミツバ)		-	-	-	-	1	1	1
14 38501-MCS-G01	リレーCOMP.,パワー(MICRO ISO 4P)		-	-	-	-	3	3	3
15 38506-KZ7-900	カバー,リレー(2P)......		-	-	-	-	1	1	1
16 38506-MCS-G00	サスペンション,パワーリレー......		-	-	-	-	3	3	3
17 38770-K87-J81	PGM-FIユニット......		-	-	-	-	1	1	1
18 64535-MFJ-D00	ラバー,サイトカバー......		-	-	-	-	2	2	2
19 83606-KWS-901	パント“,ツール......		-	-	-	-	1	1	1
20 90129-MGZ-J00	カラー,バンクアングルセンリー......		-	-	-	-	2	2	2
21 90202-KCW-870	ナット,キャップ6MM......		-	-	-	-	2	2	2
22 90620-SB2-003	パント“,ワイヤーパネス......		-	-	-	-	1	1	1

2022.01.01 J

F-38-1 ワイヤーハーネス (CMX250AL/CMX250A2L,M)
見出 部品番号部品名 希望 使用旧数適用号機
23 90652-MKH-D20 バント,ラバー(50)......155 - - -	-	1	1	1
24 90690-GHB-631 タリップ,ケーブル 8NM......		-	-	-	-	1	1	1
25 91771-MK6-D81 カプラー,ダミー(6P 025M)......		-	-	-	-	1	1	1
26 94050-06070 ナット,フランジ 6MM......		-	-	-	-	1	1	1
27 94101-06800 ワッシャー,プレイン 6MM......		-	-	-	-	2	2	2
28 95701-06014-08 ボルト,フランジ 6X14......		-	-	-	-	1	1	1
29 95701-06020-07 ボルト,フランジ 6X20......		-	-	-	-	1	1	1
30 95701-06020-08 ボルト,フランジ 6X20......		-	-	-	-	2	2	2
31 95701-06022-07 ボルト,フランジ 6X22......		-	-	-	-	2	2	2
32 98200-40750 ヒユーズ,ミニ(7.5A)......		-	-	-	-	7	7	7
33 98200-41500 ヒユーズ,ミニ(15A)......		-	-	-	-	3	3	3
34 98200-43000 ヒユーズ,ミニ(30A)......		-	-	-	-	2	2	2

F-38-20イグニッションコイル(CMX250/CMX250AH,K)
見出希望使用倍数適用号機
部品番号部品名				CMX250H K CMX250A H K CMX250A2 L L M 初号機終号機						タイプ
番号
1 19125-K87-J00	トレイ,イグニツションコイル......	2,540	1	1	1	-	-	-
2 19130-K87-A00	カバー,R.イグニツションコイルトレイ...			1	1	1	1	-	-
3 19131-K87-A00	カバー,キー......			1	1	1	1	-	-
4 19135-K87-A00	カバー,L.イグニツションコイルトレイ...			1	1	1	1	-	-
5 19140-K87-A00	カバー,センターイグニクショントレイ...			1	1	1	1	-	-
6 30510-MGZ-J01	コイルCOMP.,L.イグニツション......			1	1	1	1	-	-
7 30700-K87-A01	キャップ ASSY.,ノイズサブレッサー...			1	1	1	1	-	-
8 90114-KPH-700	スクリュー,スペシャル 5X11......			2	2	2	2	-	-
9 90116-SPO-003	クリップ,バンバーシール......			7	7	7	7	-	-
10 90312-GFM-970	カラー,ボディカバー......			6	6	6	6	-	-
11 90683-MBW-003	クリップ,ボディ......			2	2	2	2	-	-
12 92101-06025-0A	ボルト,60ク 6X25......			2	2	2	2	-	-
13 94050-06080	ナット,フランジ GMM......			2	2	2	2	-	-

F-38-21イグニッションコイル(CMX250AL/CMX250A2L,M)
K871F3821
見出部品番号部品名希望使用個数適用号機
番号	タイプ
	初号機終号機
1 19125-K87-A30 トレイ,イグニツションコイル......2,670 - - - - 1 1 12 19130-K87-A30 カバー,R.イグニツションコイルトレイ... - - - - - 1 1 13 19131-K87-A00 カバー,キー...... - - - - - 1 1 14 19135-K87-A30 カバー,L.イグニツションコイルトレイ... - - - - - 1 1 15 19140-K87-A30 カバー,センターグニツショントレイ... - - - - - 1 1 16 30510-MGZ-J01 コイルCOMP.,L.イグニツション... - - - - - 1 1 17 30700-K87-A01 キャップ ASSY.,ノイズサブレッサー... - - - - - 1 1 18 90114-KPH-700 スクリュー,スパシャル 5X11...... - - - - - 2 2 29 90116-KOA-E11 リベット,プッシュ 6MM...... - - - - - 5 5 510 90116-SP0-003 クリップ,バンバーシール...... - - - - - 2 2 211 90306-MKN-D50 ナット,6カクキャップ 6MM...... - - - - - 2 2 212 90504-K87-A30 カラー,イグニツションコイルトレイ...... - - - - - 3 3 313 90683-MBW-003 クリップ,ボディ...... - - - - - 2 2 214 92101-06025-0A ボルト,60ク 6X25...... - - - - - 2 2 2

F-39 フレームボディ
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250 H K CMX250A H K CMX250A2 L L M 初号機終号機									タイプ
21 50206-K87-A30 カラー,エンジンハンガ-......790 - - -	-	2	2	2
22 50207-K87-A30 プレート,エンジンハンガ-......	-	-	-	-	2	2	2
23 53180-K87-A30 ステー,コンビネーションスイッチ......	-	-	-	-	1	1	1

F-41 ラジエター
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250		CMX250A		CMX250A2		初号機	終号機	タイプ
	H	K	H	K	L	L	M
1 19010-K87-A01	ラジエタ-COMP.(T.RAD)	35,300	1	1	1	-	-	-
19010-K87-A31	......	......	-	-	-	-	1	1	1
2 19014-KEA-003	ナット,セッティング(6MM)	......	1	1	1	1	1	1	1
3 19015-K87-A01	シュラウドCOMP.	......	1	1	1	1	1	1	1
4 19016-KEA-003	スクリュー,バン4X8.5	......	3	3	3	3	3	3	3
5 19020-KVZ-631	ファンCOMP.,ターリング	......	1	1	1	1	1	1	1
6 19032-K87-A00	グリル,ラジエター	......	1	1	1	1	-	-	-
19032-K87-A30	......	......	-	-	-	-	1	1	-
19032-K87-A31	......	......	-	-	-	-	-	-	1
7 19037-K77-D11	キャップCOMP.,ラジエター(T.RAD)	......	1	1	1	1	1	1	1
8 19046-PAA-A00	ラベル,ラジエターキャップ	......	1	1	1	1	1	1	1
9 19062-K87-A00	ホース,ラジエターアツバー	......	1	1	1	1	1	1	1
10 19067-K87-A00	ホース,ラジエターロアー	......	1	1	1	1	1	1	1
11 19080-K87-A01	モーターASSY.,ファン	......	1	1	1	1	1	1	1
12 19101-K87-A00	タンク,ラジエターリザープ	......	1	1	1	1	1	1	1
13 19109 KBP-900	キャップ,リザープタンク	......	1	1	1	1	1	1	1
14 19517 ML7-691	クラシブ,ホース22-29MM	......	4	4	4	4	4	4	4
15 61102-KTY-D30	カラー,ラジエターマウンティング	......	2	2	2	2	2	2	2
16 61304-415-000	ラバー,ヘッドライトケースマウンティング	-	3	3	3	3	3	3	3
17 90111-K87-A00	スクリュー,スペシャル6X14	......	2	2	2	2	2	2	2
18 90112-K87-A00	スクリュー,スペシャル6X25	......	2	2	2	2	2	2	2
19 90120-KCR-003	ポルトワッケー6X16	......	3	3	3	3	3	3	3
20 90134-KPP-T00	スクリュー,バン5X14	......	1	1	1	1	1	1	1
21 90303-MGZ-J40	ナット,クリップ6MM	......	2	2	2	2	2	2	2
22 90315-MFL-003	ナット,フランジ3MM	......	1	1	1	1	1	1	1
F-41ラジエター
見出希望使用個数適用号機
部品番号部品名				CMX250 CMX250A CMX250A2						タイプ
番号				H	K	H	K	L	L	M	初号機終号機
23	93901-22020	スクリュー,タッピング 3X6......	25	1	1	1	1	1	1	1
24	95002-02100	クリップ,チューブ(810)......		2	2	2	2	2	2	2
25	95002-50000	クリップ,チューブ(C9)......		1	1	1	1	1	1	1
26	95005-50410-30	チューブ 5X410(95005-50001-30M)	1	1	1	1	1

F-43ヘッドライトカウル
見出部品番号部品名希望使用個数適用号機タイプ
编号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機	タイプ
1 64300-K87-A30 カウルASSY,ヘッドライト 9,900	-	-	-	-	1	1
2 64315-K87-A30 ステーCOMP,ヘッドライトカウル......	-	-	-	-	-	1	1
3 64317-K87-A30 カラー,ヘッドライトカウル......	-	-	-	-	-	2	2
4 64320-K87-A30 カバー,ヘッドライトカウル......	-	-	-	-	-	1	1
5 90111-KW3-003 ナット,カウルヒッティング 5MM......	-	-	-	-	-	4	4
6 90133-MKN-D50 スクリュー,パン 5X16......	-	-	-	-	-	4	4

F-48 ツール
K871F4800
見出 部品番号部品名 希望 使用個数源用号機
番号	CMX250H K CMX250A H K CMX250A2 L L M 初号機終号機 タイプ
1 38235-504-003 プーラー,ミニヒューズ(スミトモ) ...... 115 1 1 1 1 1 1 12 77236-KEA-000 ワイヤー,バルメットセツティング ...... (1) (1) (1) (1) (1) (1) (1)3 77251-GR1-000 バツグ,サーセスプック ...... 1 1 1 1 1 1 14 83606-KWS-901 パント,ツール ...... 1 1 1 1 - - -80123-KPP-900 ...... - - - - - 1 1 15 89102-538-000 ドライバー,スクリー(NO.2 + -) · 1 1 1 1 1 1 1 16 89103-538-000 グリップ ...... 1 1 1 1 1 1 17 89211-KWW-640 スパナ 10X14...... 1 1 1 1 1 1 1 18 89213-KWW-601 スパナ 12X14(ATC) ...... 1 1 1 1 1 1 19 89215-404-670 スパナ,ピン ...... 1 1 1 1 1 1 110 89216-MAT-000 レンチ,プラグ(16.5) ...... (1) (1) (1) (1) (1) (1) (1)11 89221-429-000 レンチ,6カク 5MM ...... 1 1 1 1 1 1 1 1

F-49 コーションラベル
※出 部品番号部品名 希望 使用倍数適用号機
番号	CMX250H K CMX250A H K CMX250A2 L L M 初号機 終号機
1	87501-K87-J02	プレート,レジステッドナンバー	......	165	1	1	1	-	-	-
2	87505-K87-J00	ラベル,タイヤ&ドライブチエン	......		1	1	1	1	1	1
3	87508-MJJ-D31	ラベル,チェンアシヤスター	......		1	1	1	1	1	1
4	87541-KYJ-940	ラベル,オイルキャパシテイー	......		1	1	1	1	1	1
5	87560-MY1-701	マーク,ドライブコーション	......		1	1	1	1	1	1
6	87125-GB0-900	プレート,ネーム	......		-	-	-	1	1	1
7	87501-K87-J02	プレート,レジステッドナンバー	......		-	-	-	1	1	1

F-50 マーク
										未案内......
K871F3000
見出 部品番号部品名 希望 使用個数適用号機
番号	CMX250H K		CMX250AH K		CMX250AL L M		初号機	終号機	タイプ
1 86201-K87-A00ZD マーク,R.ウイング(85MM)*TYPE2*......86201-K87-A00ZE *TYPE1*......86201-K87-A00ZB *TYPE4*......86201-MKG-A20ZB *TYPE3*......86201-MKG-A20ZA *TYPE4*......86201-K87-A30ZA *TYPE1*......86201-MKG-A20ZC *TYPE2*......86201-MKG-T00ZA *TYPE1*......2 86202-K87-A00ZD マーク,L.ウイング(85MM)*TYPE2*......86202-K87-A00ZE *TYPE1*......86202-K87-A00ZB *TYPE4*......86202-MKG-A20ZB *TYPE3*......86202-MKG-A20ZA *TYPE4*......86202-K87-A30ZA *TYPE1*......86202-MKG-A20ZC *TYPE2*......86202-MKG-T00ZA *TYPE1*......3 86801-K87-A00ZB マーク,リヤーフエンダー*TYPE2*......86801-K87-A00ZA *TYPE3*......86801-K87-A00ZC *TYPE1*......86801-K87-A30ZA *TYPE1*......86801-MKG-T00ZA *TYPE1*......

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
04000		13000		14918-KT7-013 35 14		15220-KYJ-900 47 4		17417-K87-T50 86 3	19032-K87-A31 122 6
				14919-KT7-013 35 14		15326-KT7-000 39 3		17421-K87-L00 93 6	19037-KZZ-D11 122 7
04911-K87-J00 48 1		13000-K33-J02 50 1		14920-KT7-013 35 14		15410-KYJ-902 39 4		17421-KYJ-902 93 7	19046-PAA-A00 122 8
04911-K87-J80 48 1		13000-K33-J04 50 1		14921-KT7-013 35 14		15411-KYJ-900 39 5		17422-K87-L00 93 8	19062-K87-A00 122 9
		13010-KYJ-305 50 2		14922-KT7-013 35 14		15412-KYJ-901 39 6		17431-K87-L00 93 9	19067-K87-A00 122 10
06000		13101-K33-J00 50 3		14923-KT7-013 35 14			57 1	17520-K87-A00ZA 86 4	19080-K87-A01 122 11
		13111-MEL-000 50 4		14924-KT7-013 35 14		15413-MC8-000 39 7		17520-K87-A00ZD 86 4	19101-K87-A00 122 12
06111-K87-J80 56 1		13112-K33-D00 50 5		14925-KT7-013 35 14		15414-KF0-000 39 8		17520-K87-A00ZE 86 4	19109-KBP-900 122 13
06111-KZZ-920 56 1		13312-K33-D01 48 4		14926-KT7-013 35 14		15421-KYJ-900 48 5		17520-K87-A10ZC 86 4	19120-KYJ-900 39 10
06112-K87-J80 57 1		13313-K33-D01 48 4		14927-KT7-013 35 14		15611-KA4-710 39 9		17520-K87-A20ZD 86 4	19125-K87-A30 119 1
06112-KZZ-920 57 1		13314-K33-D01 48 4		14928-KT7-013 35 14		15772-551-000 92 1		17520-K87-A20ZE 86 4	19125-K87-J00 118 1
06410-MGS-D30 84 1		13315-K33-305 48 4		14929-KT7-013 35 14				17520-K87-A20ZF 86 4	19126-KM1-010 93 10
06431-MA3-405 76 1		13316-K33-305 48 4		14930-KT7-013 35 14		16000		17520-K87-A30ZB 86 4	19130-K87-A00 118 2
06435-MGZ-J01 83 1		13317-K33-305 48 4		14931-KT7-013 35 14				17520-K87-T90ZA 86 4	19130-K87-A30 119 2
06435-MGZ-J02 83 1		13318-K33-305 48 4		14932-KT7-013 35 14		16060-KZZ-D21 55 1		17526-K87-A00 86 5	19131-K87-A00 118 3
06451-443-405 83 2		13410-K87-A00 51 1		14933-KT7-013 35 14		16080-KPH-701 55 2		17570-K87-A01 86 6	119 3
06455-K40-F11 76 2		13421-KYJ-900 51 2		14934-KT7-013 35 14		16081-KYJ-901 55 3		17572-K26-900 86 7	19135-K87-A00 118 4
06455-K40-F12 76 2				14935-KT7-013 35 14		16082-KYJ-901 55 4		17573-KPN-A71 86 8	19135-K87-A30 119 4
		14000		14936-KT7-013 35 14		16169-MFR-671 55 5		17611-KPK-900 86 9	19136-K87-A00 114 1
11000				14937-KT7-013 35 14		16211-K87-A00 32 6		17613-K87-A00 86 10	19140-K87-A00 118 5
		14110-KZZ-D20 34 2		14938-KT7-013 35 14		16218-MGS-D30 32 7		17620-KZZ-J01 86 11	19140-K87-A30 119 5
11100-K33-D00 48 2		14210-K33-D00 34 3		14939-KT7-013 35 14		16400-K87-A01 55 6		17620-KZZ-J02 86 11	19215-KGH-900 39 11
11107-KYJ-900 48 3		14311-KYJ-900 50 6		14940-KT7-013 35 14		16410-K87-A01 55 7		17621-MGP-D61 86 12	19217-P72-013 39 12
11300-K33-D02 39 1		14401-KYJ-901 37 1		14941-KT7-013 35 14		16410-KZZ-D21 55 7		17621-MGP-D62 86 12	19220-KYJ-900 39 13
11341-K87-A30 44 1		14430-K33-D00 34 4		14942-KT7-013 35 14		16422-HP5-602 55 8		17724-102-700 90 14	19226-KYJ-901 39 14
11341-KYJ-900 44 1		14440-K33-D00 34 5		14943-KT7-013 36 14		16430-KYJ-901 55 9		17910-K87-A01 63 1
11344-MBO-000 90 1		14451-KYJ-900 34 6		14944-KT7-013 36 14		16432-HP5-601 55 10		17920-K87-A01 63 2	57 1
11356-KWN-700 61 1		14510-K33-D00 37 2		14945-KT7-013 36 14		16433-HN8-A61 55 11			19241-KZZ-D20 39 15
	62 1	14517-KYJ-900 37 3		14946-KT7-013 36 14		16435-HN8-A61 55 12		18000	19300-KGF-911 32 8
11360-K87-A00 44 2		14520-K33-D01 37 4		14947-KT7-013 36 14		16450-MFF-641 55 13			19321-KYJ-900 32 9
11391-MKG-A00 112 1		14546-KYJ-900 37 5		14948-KT7-013 36 14		16472-MCW-000 55 14		18150-K87-A00 95 1
11394-K87-A30 39 2		14560-KGH-900 37 6		14949-KT7-013 36 14		16473-P7A-004 55 15		18155-K87-A00 95 2	22000
	57 1		56 1	14950-KT7-013 36 14		16700-K87-A01 86 1		18291-MEB-670 56 1
11394-KYJ-900 39 2		14611-KYJ-900 37 7		14951-KT7-013 36 14		16707-K45-N01 86 2		95 3	22100-KYJ-UB1 42 1
	57 1	14711-KYJ-900 34 7		14952-KT7-013 36 14				18293-MCA-A20 95 4	22100-KZZ-901 41 1
11395-K87-A30 44 3		14721-KYJ-900 34 8		14953-KT7-013 36 14		17000		18310-K87-J00 95 5	22116-K33-D00 41 2
	57 1	14751-K33-D01 34 9		14954-KT7-013 36 14				18345-MBT-610 95 6
11395-KYJ-900 44 3		14761-K33-D01 34 10		14955-KT7-013 36 14		17210-K87-A00 90 2		18355-K87-A00 95 7	42 2
	57 1	14771-MFL-000 34 11		14956-KT7-013 36 14		17220-KZZ-900 90 3		18376-MG7-000 95 8	42 2
		14775-KYJ-900 34 12		14957-KT7-013 36 14		17220-KZZ-J00 90 3		18391-MJW-J01 95 9
12000		14781-MJE-D00 34 13		14958-KT7-013 36 14		17230-K87-A00 90 4		18421-MBO-000 95 10	22121-KZZ-901 41 3
		14781-MLO-720 34 13		14959-KT7-013 36 14		17232-K87-A00 90 5		18422-K87-A00 103 2	22125-KZZ-901 41 4
12010-K33-T50 32 1		14901-KT7-013 34 14		14960-KT7-013 36 14		17234-KCW-871 90 6		106 2	22125-ML7-000 42 4
12010-K87-L30 32 1		14902-KT7-013 34 14		14961-KT7-013 36 14		17241-K87-A00 90 7		18422-KAF-700 95 11	22201-MGZ-J01 41 5
12100-KYJ-900 38 1		14903-KT7-013 34 14		14962-KT7-013 36 14		17245-107-010 103 1		18601-KEA-741 31 4	22202-KZZ-901 41 6
12191-K87-A30 38 2		14904-KT7-013 34 14		14963-KT7-013 36 14			106 1	18612-K87-A00 31 5	22210-K87-305 42 5
	56 1	14905-KT7-013 34 14		14964-KT7-013 36 14		17251-K87-A00 90 8		18651-K87-A00 92 2	22321-KYJ-902 41 7
12191-KYJ-900 38 2		14906-KT7-013 34 14		14965-KT7-013 36 14		17255-MCG-000 90 9		18652-K87-A00 92 3	22322-KZZ-901 41 8
	56 1	14907-KT7-013 34 14		14966-KT7-013 36 14		17265-K87-A00 90 10			22350-K87-A31 42 6
12204-KYJ-305 32 2		14908-KT7-013 34 14		14967-KT7-013 36 14		17311-K87-A00 90 11		19000	22350-KYJ-902 41 9
12205-KYJ-305 32 3		14909-KT7-013 34 14		14968-KT7-013 36 14		17370-419-700 90 12			22361-MKN-D11 42 7
12207-KYJ-900 32 4		14910-KT7-013 34 14		14969-KT7-013 36 14		17371-174-670 90 13		19010-K87-A01 122 1	22401-K87-A31 42 8
12209-MLO-722 34 1		14911-KT7-013 34 14				17411-KPP-930 93 1		19010-K87-A31 122 1	22401-KYJ-902 41 10
12251-KYJ-901 32 5		14912-KT7-013 34 14		15000		17413-K87-A00 93 2		19014-KEA-003 122 2	22402-KZZ-A31 42 9
	56 1	14913-KT7-013 34 14				17414-K87-L00 93 3		19015-K87-A01 122 3	22402-KZZ-902 41 11
12300-K87-A00 31 1		14914-KT7-013 35 14		15100-KYJ-900 47 1		17414-K87-L50 93 3		19016-KEA-003 122 4	22425-MJP-G51 42 10
12341-MAT-750 31 2		14915-KT7-013 35 14		15119-KYJ-901 47 2		17415-K87-L00 93 4		19020-KVZ-631 122 5	22810-K33-D00 39 16
12391-KYJ-901 31 3		14916-KT7-013 35 14			57 1	17416-K87-L00 93 5		19032-K87-A00 122 6	22810-KYJ-900 39 16
	56 1	14917-KT7-013 35 14		15130-KYJ-900 47 3		17417-K87-J00 86 3		19032-K87-A30 122 6	22815-KM7-700 39 17
22821-K33-D00 39 18	28132-MK5-000 43 4	33115-KVK-900 92 4	35000	37620-MKG-A32 62 7	42650-K87-A00 84 10
22821-KYJ-900 39 18	28333-300-000 97 1	33118-438-841 58 6	35010-K87-J00 120 1	37700-K87-A01 48 7	42711-K87-A01 84 11
22847-KZZ-900 41 12	30000	33127-MAA-A31 58 7	35010-K87-J00 120 1	37800-K87-A01 86 13	42711-K87-A31 84 11
22870-K87-A01 63 3	30510-MGZ-J01 118 6	33128-MAA-A31 58 8	35010-K87-J80 120 1	37870-KRJ-901 32 11	42753-GM9-743 78 1
		33136-426-830 58 9	35010-K87-J81 120 1	38000	84 12
23000	30700-K87-A01 118 7	33180-MR7-003 58 10	35100-K87-J01 120 2	38110-MGZ-J01 114 9	43000
23121-K33-D01 50 7	31110-K87-A01 119 7	33400-K87-A02 108 1	35121-MAS-G01 120 3	38110-MGZ-J01 114 9	43107-KT7-761 83 5
23121-KYJ-900 50 7	31120-K87-A01 45 1	33400-K87-A31 110 1	35130-K87-A01 63 4	38111-MGZ-J00 114 10	43108-MBB-006 83 6
23211-K33-D00 52 1	31120-K87-A01 45 2	33400-K87-L51 108 1	35130-K87-A31 63 4	38117-MGZ-J00 114 11	43108-MCT-006 76 8
23212-K33-D00 52 1	31120-K87-A01 45 2	33400-K87-L52 108 1	35130-K87-A32 63 4	38117-MGZ-J00 114 11	43110-K87-A01 83 7
23212-KYJ-900 52 2	31120-K87-A01 45 2	33402-MGS-D31 108 2	35152-MGZ-J00 63 5	38117-MGZ-J00 114 11	43110-K87-L51 83 7
23221-KZZ-901 52 3	31120-K87-A01 45 2	33404-MGS-J32 108 3	35160-KVS-751 114 8	38235-S04-003 125 1	43112-MFF-D01 83 8
23411-K33-D00 52 4	31120-K87-A31 45 2	33405-MKA-D81 108 4	35200-K87-A01 63 6	38301-MJE-D02 114 12	43132-KT7-761 83 9
23412-KYJ-900 52 5	31200-KYJ-902 46 1	33411-K87-A30 110 2	35200-K87-A32 63 6	38301-MKJ-D01 116 11	43150-K87-A01 83 10
23421-KIT-E10 52 6	31201-MEW-921 46 2	33412-MGS-D30 108 5	35330-KYJ-901 63 7	38306-KK4-000 116 12	43150-K87-L51 83 10
23421-K33-D00 52 6	31202-MEW-921 46 3	33413-K87-A00 108 6	35340-MGS-D31 65 1	38306-MGZ-K00 114 13	43155-K87-A00 65 2
23431-KIT-E10 52 7	31203-MEW-921 46 4	33413-K87-A30 110 4	66 1	38501-KVZ-631 116 13	79 1
23431-K33-D00 52 7	31204-MEW-921 46 5	33413-MGZ-J40 108 7	35350-K87-A01 96 4	38501-MCS-G01 114 14	43155-K87-L50 66 2
23432-KYJ-900 52 8	31205-HP5-601 46 6	33450-K87-A01 108 8	35357-K26-900 96 5	38506-KZZ-900 116 15	81 1
23441-K33-D00 52 9	31206-MEW-921 46 7	33450-K87-A02 108 8	35600-425-023 48 6	38506-MCS-G00 114 15	81 2
23451-K33-D00 52 10	31207-HP5-601 46 8	33450-K87-A31 110 5	35700-K87-A01 99 1	38506-MCS-G00 114 15	81 2
23452-KYJ-900 52 11	31208-MEW-921 46 9	33452-K87-A30 110 6	35759-K87-A31 49 20	38510-K87-L51 83 3	43160-K87-L50 81 3
23471-K33-D00 52 12	31209-MEW-921 46 10	33453-K87-A30 110 7	35850-MT4-000 113 5	38514-MEJ-J00 76 3	43215-KZ4-J41 83 11
23472-KYJ-900 52 13	31210-MEW-921 46 11	33454-MGS-J32 108 9	35850-MT4-003 113 5	38515-K87-A00 83 4	43251-K87-A00 84 13
23481-K33-D00 52 14	31500-KZZ-J21 113 1	33463-K87-A00 108 10	35856-MRS-000 113 6	38516-MGE-003 76 4	43314-K87-A01 79 3
23482-KYJ-900 52 15	31600-K87-A01 114 2	33600-K87-A01 108 11	36000	38517-MGE-003 76 5	43314-K87-L51 81 4
23491-K33-D00 52 16	31600-MKJ-D01 116 1	33600-K87-A02 108 11	36000	38517-MKE-D80 76 6	43315-K87-L50 70 1
23501-K33-D00 52 17	31700-MM8-610 114 3	33600-K87-A31 110 8	36037-657-000 58 19	38520-K87-A81 76 7	43316-K87-L50 70 2
23502-KYJ-900 52 18	31730-MAS-601 114 4	33604-MGS-J32 109 12	36162-MKA-D81 93 11	38520-K87-L51 76 7	43317-K87-L51 81 5
23511-K33-D00 52 19	31730-MAS-601 114 4	33609-K87-A30 110 9	36450-KVK-902 92 5	38770-K87-J02 114 16	43352-568-003 76 9
23801-KYJ-900 52 20	31916-MEH-003 32 10	33650-K87-A01 109 13	36531-K87-A01 95 12	38770-K87-J81 116 17	83 12
23802-KYJ-900 53 21	32000	33650-K87-A02 109 13	36531-K87-A02 95 12	40000	83 13
24000	32100-K87-J00 114 5	33654-MGS-J32 109 14	36531-K87-A31 95 12	40510-K87-A00 100 1	81 6
24211-KZZ-900 54 1	32100-K87-J50 114 5	33701-K87-J01 111 1	37000	40531-K87-A01 100 2	43504-MB2-006 79 5
24212-KZZ-900 54 2	32100-K87-J80 116 4	33701-K87-T81 112 3	37100-K87-J01 61 2	40540-K87-A02 100 3	81 7
24213-KZZ-900 54 3	32401-K87-A00 113 2	33702-K87-O13 111 2	37100-K87-J02 61 2	40540-KYJ-902 100 3	43510-K87-A01 79 6
24301-K87-A30 54 4	32406-MT4-010 113 3	33703-K87-J01 111 3	37100-K87-J51 61 2	40542-K87-A00 100 4	81 8
24301-KYJ-900 54 4	32410-K87-A00 46 12	33706-KW7-900 69 1	37100-K87-J52 61 2	40543-K87-A00 100 5	81 9
24321-KYJ-900 54 5	32414-MJE-D00 113 4	33709-K87-O03 111 4	37100-K87-J81 62 2	40545-KYJ-902 100 2	81 10
24410-KYJ-900 54 6	32601-K87-A00 46 13	33714-KL3-620 114 7	37100-K87-J82 62 2	40546-K87-A00 100 6	81 10
24430-KGH-901 54 7	32605-GFV-761 116 5	33720-K87-A31 112 4	37130-K87-J01 61 3	41200	83 11
24435-KYJ-900 54 8	32606-K44-V01 114 6	33721-KS6-V51 112 5	37130-K87-J51 61 3	41201-K87-A00 84 2	81 12
24610-KYJ-900 54 9	33000	33741-KPL-902 103 3	37130-K87-J81 62 3	42000	81 13
24651-KRM-840 54 10	33000	33741-KTG-UO1 73 1	37210-K87-A00 61 4	42301-K87-A00 84 3	81 14
24652-KRM-840 54 11	33100-K87-A01 58 1	37211-KT6-UO1 73 1	37210-K87-A30 62 4	42312-MGZ-J00 84 4	81 14
24705-K87-A00 96 1	33100-K87-A31 60 1	37211-KT6-UO1 73 1	37211-K87-A00 61 5	42313-K87-A00 84 5	44000
24731-K87-A00 96 2	33100-K87-A31 60 1	34000	62 5	42515-K87-L50 84 6	44301-K87-A00 78 2
24781-KR3-770 96 3	33101-K87-A00 58 2	34901-MC7-602 58 11	37610-K87-A01 61 6	42620-K87-A00 84 8	44311-MGZ-J00 78 3
28000	33104-MAH-671 58 3	34904-MGZ-J01 109 15	37610-K87-A81 62 6	42625-K87-A00 84 9	44515-K87-L50 78 4
28110-K33-D00 43 1	33108-MM2-003 58 4	34906-MGZ-J01 109 16	37610-K87-L51 61 6	42625-K87-A00 84 9	44515-K87-L50 78 4
28125-KYJ-901 43 2	33111-K87-A20 58 18	34906-MGZ-J01 109 16	37610-K87-L52 61 6	42625-K87-A00 84 9	44515-K87-L50 78 4
28130-KYJ-900 43 3	33113-K07-M51 112 2	37620-MKG-AO1 61 7	37620-MKG-A31 62 7	42625-K87-A00 84 9	44515-K87-L50 78 4

部品番号 索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
44620-K87-A00 78 5		45520-MM5-006 65 11		50603-GS9-010 97 3		52000		88 1	80103-K87-A00 103 18
44650-K87-A00 78 6			66 14	50603-K87-A00 97 4				92 6	106 14
44711-K87-A01 78 7		45521-HA2-006 79 15		50616-K87-A00 97 5		52101-K87-A00 100 7		93 15	80106-K87-A00 103 19
44711-K87-A31 78 7			81 18	50616-K87-A30 97 5		52105-K87-A00 100 8		103 13	80110-K87-A00ZA 103 20
44721-MGH-H21 78 8		45530-K03-M61 65 12		50617-K87-A00 97 6		52106-KYJ-900 100 9		61104-MJM-A10 112 6	106 15
	84 14		66 15	50618-K87-A00 97 7		52109-KRY-900 100 10		61105-KRY-900 73 6	80110-K87-A00ZB 104 20
44722-MGH-H21 78 8				50642-K87-A00 97 8		52141-K87-A00 100 11		61301-K87-A00 58 12	106 15
	84 14	46000		50642-K87-A30 97 8		52170-K87-A00 100 12		61304-415-000 88 2	80110-K87-A00ZC 104 20
44723-MGH-H21 78 8				50661-K87-A00 97 9		52200-K87-A00 100 13		93 16	80110-K87-A30ZA 106 15
	84 14	46182-MEL-D21 79 16		50662-K87-A00 97 10		52400-K87-A01 102 1		103 14	80110-MKG-T00ZA 106 15
			81 19	50700-K87-A00 97 11		52400-K87-A31 102 1		122 16	80115-K87-A00 104 21
45000		46501-K87-A00 96 6		50710-KPE-731 103 12		52487-MZ1-003 102 2		61304-958-003 113 9	80115-K87-A30 106 16
		46501-K87-A30 96 6			106 11			61304-K87-A30 60 2	80116-K87-A00 104 22
45107-ML4-006 76 11		46504-KV6-702 79 17		50711-MGS-D30 97 12		53000		61305-K87-C80 60 3	80119-MGE-300 106 17
45111-MA3-006 83 14			81 20	50712-MGS-D30 97 13				61310-K87-A30 60 5	80120-K87-A30 106 18
45111-MAJ-G41 76 12		46514-K87-A00 96 7		50715-K87-A00 97 14		53100-K87-A00 71 1		61310-K87-A31 60 5	80123-KPP-900 125 4
	83 15			50716-K87-A00 97 15		53131-K87-A00 71 2		61410-K87-A80 69 5	80123-MER-D00 73 8
45112-MS9-611 76 13		50000		50717-K87-A00 97 16		53132-K87-A00 71 3		61410-K87-L50 68 5	80128-K87-A00 104 23
45125-K87-A01 65 3				50718-MN8-000 97 17		53133-K87-900 71 4			80130-K87-A00 104 24
45125-K87-A81 66 3		50010-K87-A00ZA 120 4		50725-K87-A00 97 18		53135-K87-A00 71 5		64000	80130-K87-A30 106 19
45125-K87-L51 66 3		50010-K87-A00ZB 120 4				53140-K87-A00 63 9			80350-K87-A00 104 25
45126-K87-L50 70 3		50170-K87-A00 120 5		51000		53165-K87-A00 63 10		64221-K87-A00ZA 58 13	80355-K87-J00 104 26
45127-K87-L50 70 4		50175-K87-J00 103 4				53172-K87-A00 63 11		64221-K87-A30 60 6
45128-K87-A81 66 4			106 4	51400-K87-A01 74 1		53175-MR5-003 65 13		64300-K87-A30 124 1	81000
45128-K87-L51 66 4				51400-K87-A31 74 1			66 16	64312-KW-M-640 66 17
45131-ML7-921 76 14		50201-K87-A00 120 6		51400-K87-J91 75 23		53178-K87-A00 63 12		81 22	81257-KWC-900 94 32
45131-MN9-006 83 16		50205-K87-A30 121 21		51401-K87-A01 74 2		53178-K87-A30 63 12		64315-K87-A30 124 2
45132-166-016 76 15		50207-K87-A30 121 22		51401-K87-A31 74 2		53180-K87-A00 120 9		64317-K87-A30 124 3	83000
45133-MA3-006 76 16		50240-K87-A00ZA 103 5		51402-K87-A31 74 3		53180-K87-A30 121 23		64320-K87-A30 124 4
	83 17		106 5	51402-MGZ-J01 74 3		53192-349-690 63 13		64535-MFJ-D00 114 17	83510-K87-A00 89 1
45155-K87-A00 65 4		50242-K87-A00 68 1		51410-K87-A01 74 4		53213-MB4-771 72 1		116 18	83551-376-000 90 15
	66 5		103 6	51410-K87-A31 74 4		53214-371-010 72 2			83601-MB0-000 90 16
45160-K87-L50 66 6			106 6	51412-MB4-003 74 5		53219-K87-A00 72 3		77000	83606-KWS-901 116 19
45161-K87-L50 66 7		50245-K87-A00ZA 103 7		51414-MFJ-A51 74 6		53220-K87-A00 72 4			125 4
	81 15		106 7	51415-MFJ-A51 74 7		53230-K87-A00 71 6		77100-K87-A00 88 3	83610-K87-A00 89 2
45215-MAJ-G41 76 17		50325-K87-A00 113 7		51416-MM8-881 74 8		53231-K87-A00 71 7		77100-K87-A30ZA 88 3	83645-GGO-000 112 8
45250-K87-L51 76 18		50326-K87-A00 113 8		51420-K87-A01 74 9		53234-K87-A00 71 8		77101-K87-A00 88 4	84000
45250-MKA-J31 76 18		50326-K87-A30 113 8		51420-K87-A31 74 9		53234-K87-A80 71 13		77101-K87-A30 88 12
45251-K87-A00 78 9		50327-K87-A00 103 8		51432-MV9-003 74 10		53600-MEG-003 72 5		77103-MEE-000 73 7
45251-K87-L50 78 9		50327-K87-A30 106 8		51437-MM5-003 74 11		53781-SEO-952 95 13		77205-286-000 88 5	84601-HC4-000 90 17
45290-K87-L51 76 19		50328-K87-A00 79 18		51440-K87-A01 74 12				77205-KPP-T00 88 13	84700-K87-J00 104 27
45290-MKA-J31 76 20			81 21	51440-K87-A31 74 12		57000		77205-MFE-670 88 5
45504-410-003 65 5		50345-K87-A80 69 2		51447-KA4-711 74 13				77206-KPK-900 88 6	86000
	66 8	50345-K87-L50 68 2		51454-K87-J91 74 14		57101-SJA-003 68 3		77206-MJO-000 103 15
45510-K87-A01 65 6		50346-K87-L00 93 12		51454-MM9-671 74 14		57110-K87-L52 68 4		77208-KW7-900 112 7	86150-KPG-901 120 10
	66 9	50346-K87-L50 93 13		51490-MKA-D81 74 15		57110-K87-TB1 69 3		77215-KW7-900 88 7	86201-K87-A00ZB 127 1
45512-MA6-006 65 7		50347-K87-L00 93 14		51490-MKL-D81 74 15				77236-KEA-000 125 2	86201-K87-A00ZD 127 1
	66 10	50347-K87-L30 94 31		51500-K87-A01 74 16		61000		77251-GR1-000 125 3	86201-K87-A00ZE 127 1
45513-KJ1-701 79 13		50351-K87-A00 103 9		51500-K87-A31 74 16				77300-K87-A00 88 8	86201-K87-A3OZA 127 1
	81 16	50351-K87-A30 106 9		51500-K87-J91 75 24		61101-K87-A00 73 3		77300-K87-A3OZB 88 8	86201-MKG-A2OZA 127 1
45513-MM5-016 65 8		50352-GS6-000 103 10		51520-K87-A01 74 17		61102-K87-A00 73 4		77300-K87-A3OZC 88 8	86201-MKG-A2OZB 127 1
	66 11		106 10	51520-K87-A31 75 17		61102-KTY-D30 122 15		77500-K87-A3OZC 88 3	86201-MKG-A2OZC 127 1
45517-MAV-751 63 8		50353-K87-A00 120 8		51611-K87-A31 75 25		61103-KRY-900 73 5		77500-K87-A3OZD 88 3	86201-MKG-T0OZA 127 1
	65 9	50356-K87-A00 103 11		51612-K87-A31 75 26		61104-428-010 88 1			86202-K87-A00ZB 127 2
	66 12	50383-KZZ-900 73 2		51621-K87-A30 75 27			92 6	80000	86202-K87-A00ZD 127 2
45518-MM5-006 65 10		50530-K87-A00 99 2		51622-K87-A30 75 28			93 15		86202-K87-A0OZE 127 2
	66 13	50541-MB0-000 99 3					103 13	80101-K87-A00 103 16	86202-K87-A3OZA 127 2
45520-MG7-006 79 14		50542-MB0-611 99 4					106 12	80102-K87-A00 103 17	86202-MKG-A2OZA 127 2
	81 17	50600-K87-A00 97 2				61104-428-730 69 4		106 13	86202-MKG-A2OZB 127 2

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
86202-MKG-A20ZC 127 2		90015-KYJ-900 40 22			119 8	90180-MN8-006 83 20		90435-HB3-000 54 14		90702-KFM-900 40 25
86202-MKG-T00ZA 127 2		90016-KYJ-900 48 9		90114-MA5-671 65 17		90201-415-000 63 19		90439-MBO-000 73 11			47 5
86801-K87-A00ZA 127 3		90017-KYJ-900 32 13			67 23	90201-428-900 104 34		90443-KRO-000 48 12		90741-KFB-000 51 5
86801-K87-A00ZB 127 3		90018-KYJ-900 31 7		90115-K87-A00 95 14			109 18		57 1	90742-KYJ-900 50 10
86801-K87-A00ZC 127 3		90019-KYJ-900 32 14		90115-KW7-900 93 18			110 14			90751-K87-A00 98 23
86801-K87-A30ZA 127 3		90022-KYJ-900 37 10			19	90201-KYJ-900 41 14		90451-GBL-870 96 9
86801-MKG-T00ZA 127 3		90022-MG8-000 54 13		90115-MGZ-J00 100 14			42 13		91000
		90023-KYJ-900 45 3			113 12	90202-KCW-870 65 19		90453-KYJ-900 53 29
87000		90032-K33-D00 48 10		90116-KOA-E11 110 12			67 25		90454-KPS-900 53 30		91003-KYJ-901 53 35
		90050-KYJ-902 41 13			119 9		92 7		90454-KYJ-900 53 31		91005-KYJ-901 53 36
87125-GBO-900 126 6		90061-KYJ-900 48 11		90116-K87-A00 97 19			114 21		90454-MCT-000 32 18		91007-K33-D03 43 5
87501-K87-J02 126 1	7	90071-MBO-000 46 14		90116-KV3-701 75 19			116 21		56 1	91008-K33-D02 51 6
		90084-041-000 53 22		90116-MGZ-J00 86 14		90203-KVB-900 99 7		90455-KYJ-900 53 32		91009-KYJ-901 40 26
87505-K87-J00 126 2		90084-KPP-860 44 6		90116-MKA-D80 77 22		90204-634-000 32 15		90457-KRM-840 54 15		91012-KYJ-901 41 18
87508-MJJ-D31 126 3		90087-KPP-860 44 7			83 19	90204-K87-A30 32 15		90463-ML7-000 40 24			42 16
87541-KYJ-940 126 4		90101-K20-901 63 16		90116-SPO-003 69 7		90204-KYJ-900 51 3			57 1	91015-KT8-005 72 10
87560-MY1-701 126 5		90101-K87-A00 102 3			93 20	90235-KYJ-900 50 8		90501-K87-A00 84 19		91015-MCA-003 54 16
		90102-K87-A00 75 18			21	90301-782-000 73 10		90502-K87-A00 102 5		91016-KT8-005 72 11
88000		90102-KTM-D20 104 28			104 32	90301-K20-901 64 20		90502-KPH-900 68 7		91028-MGS-D21 48 13
		90102-MAS-000 84 15			107 22	90301-K87-A01 100 15		90502-KS5-000 88 1		91051-KVK-901 78 13
88119-K87-A00 63 14		90103-K87-A00 72 6			113 13	90301-KGH-901 107 24		90503-K87-A00 102 6		91053-T19-005 40 27
88210-K87-A00 63 15		90104-K87-A00 71 9			118 9	90301-KWN-901 104 35		90504-K87-A30 119 12		91053-MGS-D31 85 21
		90105-GAM-000 111 6			119 10		107 25		90505-MGC-JD0 58 20		91054-MT6-831 85 22
89000		90105-KGA-B00 104 29		90117-K87-A00 120 13		90301-MG3-000 94 23		90506-425-830 72 9		91071-MJ0-003 101 20
			107 20	90118-K87-A00 97 20		90302-425-830 72 8		90507-MGZ-J00 64 22		91105-KSP-910 32 19
89102-538-000 125 5		90105-KGH-900 84 16		90118-MGZ-D80 104 33		90302-K87-A00 100 16		90526-K87-A00 96 10		91202-KTN-901 40 28
89103-538-000 125 6		90105-MGS-D30 78 10			114 18	90303-MGZ-J40 122 21		90543-MV9-670 31 8		91203-KSP-911 48 14
89211-KWW-640 125 7		90106-K87-A00 120 11		90119-K87-A00 109 17		90304-KGH-901 97 22			56 1	91204-KKO-003 40 29
89213-KWW-601 125 8		90107-K87-A00 120 12			110 13	90304-KPH-700 95 17		90544-283-000 75 20		91207-KYJ-901 53 37
89215-404-670 125 9		90108-K87-A00 104 30		90120-K87-A00 88 9		90305-GW2-711 84 17		90545-300-000 65 20		91212-422-006 79 24
89216-MAT-000 125 10			107 21	90120-KCR-003 122 19		90305-K87-A00 78 12			67 26		82 29
89221-429-000 125 11		90108-KZL-860 99 5		90120-MJE-D00 87 15		90305-KCJ-951 100 17			79 23	91213-MB2-006 101 21
		90108-MK6-670 99 5		90121-K87-A00 90 19		90306-K87-A00 71 11			82 28	91251-MKA-D81 75 21
90000		90109-K87-A00 102 4		90122-K87-A00 88 10		90306-KGH-901 84 18		90559-K87-A00 84 20		91251-MKL-D81 75 21
		90109-KZZ-900 90 18		90129-MGZ-J00 114 19		90306-MKN-D50 119 11		90581-K87-A00 104 36		91252-K35-VI0 78 14
90002-KGH-900 31 6		90110-K87-A00 96 8			116 20	90307-K87-A00 120 14		90601-KYJ-900 53 33		91253-443-761 85 23
90003-KVS-900 54 12		90111-GHB-660 63 17		90130-K87-A00 73 9		90309-K87-A01 71 12		90602-KYJ-900 53 34		91283-ML7-003 101 22
90005-KYJ-900 37 8			65 16	90130-KYJ-900 93 22		90310-K87-A30 60 13		90617-RGH-003 61 9		91301-KYJ-901 40 30
90008-KRM-840 42 12			66 22	90131-K87-L50 78 11		90312-GFM-970 118 10			62 9		47 6
90010-KYJ-900 39 19			79 20	90131-KZZ-900 77 23		90315-MFL-003 122 22		90620-SBZ-003 116 22			48 15
90011-KYJ-900 32 12			82 25	90133-MKN-D50 124 6		90321-KT7-760 64 21		90646-SBZ-000 90 20			57 1
37 9		90111-K87-A00 68 6		90134-KPP-T00 122 20		90325-KCC-900 87 16		90651-KO3-M61 65 21		91301-P7A-004 55 16
90011-MGP-000 49 21			69 6	90135-K87-A00 61 8		90380-MGS-D30 109 19			67 27	91302-KYJ-901 40 31
90012-KYJ-900 39 20			93 17			90401-KCY-670 45 4		90651-K87-A00 100 18			57 1
44 4			113 10		62 8	90404-KVK-900 41 15		90652-MKH-D20 117 23		91303-377-000 44 8
90013-GHB-600 65 14			122 17	90136-K87-A30 60 9			42 14		90661-K87-151 70 5		57 1
	66 18	90111-KW3-003 124 5		90137-K87-A30 60 10		90404-KYJ-902 41 16		90661-MEW-921 70 6		91305-KC1-850 49 22
	83 18	90111-MRS-000 113 11		90138-K87-A30 60 11		90405-KYJ-900 53 23		90677-KAN-961 58 16			57 1
90013-GHB-610 66 19		90112-K87-A00 122 18			107 23	90406-KYJ-900 53 24			60 14	91306-MG3-000 37 11
	77 21	90113-438-000 63 18		90139-K87-A30 60 12		90407-KYJ-900 53 25		90677-KAN-T00 94 24			56 1
	79 19	90113-GHB-650 58 14		90145-MS9-612 65 18		90408-KYJ-900 53 26				91307-035-000 40 32
	81 23		60 7		67 24	90410-GCC-000 32 16			25		57 1
90013-GHB-680 65 15		90113-GHB-690 71 10			79 22	90418-KYJ-900 32 17		90683-MBW-003 100 19		91309-425-003 46 16
	66 20	90113-GHB-710 60 8			82 27		56 1		119 13		57 1
90013-GHB-690 66 21		90113-K87-A00 79 21		90147-KVY-900 99 6		90423-KWG-900 40 23		90690-GHB-631 114 22		91320-MBO-000 46 17
90013-GHB-720 81 24			82 26	90155-K87-A00 97 21		90433-MEY-670 51 4			117 24	91322-K87-A30 40 33
90013-KYJ-900 39 21		90114-KPH-700 58 15		90161-MCT-770 95 15		90434-KPS-900 41 17		90690-GHB-651 46 15			57 1
	44 5		104 31	90163-GHB-730 95 16			42 15		90690-GHB-671 87 17		91322-PTO-004 40 33
90014-KYJ-900 48 8			118 8	90164-GGK-003 72 7			50 9		90690-MCA-003 83 21		57 1

部品番号索引
部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出
91351-K87-A30 60 1591351-MGS-D30 85 2491356-KF0-003 75 2291356-KWV-000 44 957 191541-SOA-003 110 1591556-HL1-A00 120 1591558-SD5-003 64 2491565-SEL-003 115 2391771-MKG-D81 117 259200092101-06025-0A 118 12119 1492900-08022-3E 32 209300093402-05016-08 111 793404-06025-08 69 893404-06028-00 104 3793404-06032-00 68 893500-05025-0G 90 2193600-04012-16 65 2267 2893600-04040-1G 80 2582 3093600-05008-0G 58 1793600-05014-0G 59 2193892-05010-08 94 2693892-05012-08 46 1893892-05012-18 55 1793893-04012-17 65 2367 2993901-22020 123 2393903-224J0 61 1093903-22580 62 1093903-24380 110 1693903-25380 61 1162 1193903-25480 90 229400094002-05000-0S 59 2294002-08000-0S 80 2682 3194002-08070-0S 64 2394050-05000 112 994050-06000 87 18104 38107 2694050-06070 115 24117 2694050-06080 118 1394050-08070 95 1894050-10070 120 1694101-05700 60 16	94101-06700 98 2494101-06800 92 894101-08000 96 1194101-08700 104 3994101-10700 101 2394102-08000 98 2594102-10000 98 2694103-05000 112 1094103-06000 82 3294103-06800 115 2594103-08700 95 1994109-12000 49 1694201-10100 60 1794201-20150 80 2794201-20180 98 2894301-08140 32 1994301-10160 31 994301-12160 33 2194302-08140 40 3594510-14000 54 1794511-14000 96 1294520-35000 101 2494520-37000 53 389500095002-02100 123 2495002-40800-08 87 1995002-41200-08 90 2395002-50000 94 2995003-23039-60 91 2495005-50410-30 123 2695015-54000 80 2895018-56250 91 2595701-06010-00 68 995701-06014-00 37 1295701-06014-08 115 2695701-06016-07 107 2995701-06018-00 49 19	95701-06020-00 82 3595701-06020-07 96 13115 27117 2995701-06020-08 117 3095701-06022-00 104 4095701-06022-07 117 3195701-06022-08 115 2895701-06025-00 46 1995701-06045-00 47 895701-06120-00 33 2295701-08018-07 104 4195701-08050-00 95 2095701-10025-07 120 1795701-10028-00 105 4295801-10130-07 120 189600096001-06014-07 120 1996001-06028-00 105 4396100-60010-00 41 1996100-60013-00 40 3696100-62020-10 101 2596100-63040-00 53 4096140-62030-00 53 4196220-30085 54 1896600-06010-08 120 2096600-06016-00 45 596600-06022-07 88 1196600-06028-08 92 996600-06035-00 45 696600-08020-10 45 79800098200-33000 113 1498200-40750 115 29117 3298200-41500 115 30117 3398200-43000 113 15115 31117 34

2022.01.01 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		ガスケット,オイルフィルターカバー......	396571	カバー・B,キャニスター......	938カバー・COMP.,ウォーターボンプ......	[キ]
アーム,L.ピリオンステップ......	9713	ガスケット,オイルボンプ......	472571	カバー・COMP.,L.リキー......	3913442	キヤー,カウンターシャフトサード......	5210
アーム,R.ピリオンステップ......	9712	ガスケット,シリンダー......	382561	カラー,ダミー......	11725	キヤー,カウンターシャフトシククラス......	5219
アームCOMP.,インチータバルブロッカー......	344	ガスケット,シリンダーヘッド......	32561	カムシャフトCOMP.,イレット......	342	キヤー,カウンターシャフトセカンド......	527
アームCOMP.,エキヅーストバルブロッカー......	345	ガスケット,シリンダーヘッド......	561571	カムシャフトCOMP.,エキヅースト......	343	キヤー,カウンターシャフトファースト......	524
アウターCOMP.,クラッチ......	411	ガスケット,テンショナーリフター......	376561	カラー19X6.2X13.5......	881	キヤー,カウンターシャフトファイス......	5216
アウターCOMP.,スターティングクラッチ......	421	ガスケット,フユーエルボンプ......	867443	カラー20X23X10.5......	525	キヤー,カウンターシャフトフォース......	5212
アクスル,フロントホール......	432	ガスケット,L.クランクケースカバー......	443571	カラー22X25X11......	528	キヤー,ブルマリードライブ......	507
アクスル,リヤーホイール......	782	ガスケット,R.クランクケースカバー......	392571	カラー25X28X10......	5211	キヤー,メインシャフトサード&フォース......	529
アジヤスターCOMP.,チェン......	1005	ガスケット,テバーストバルブ......	561571	カラー6.2X20......	687	キヤー,メインシャフトシククラス......	5217
[イ]		ガスケット,フユーエルボンプ......	391571	カラー,イグニツションコイルトレイ......	11912	キヤー,メインシャフトセカンド......	526
インジエクターASSY.,フェーエル......	5513	ガスケット,R.クランクケースカバー......	392571	カラー,エジンハンガー......	12121	キヤー,メインシャフトフィス......	5214
インシコレーター......	469	ガスケット,フユーエルボンプ......	561571	カラー,オイルパス18MM......	393	キヤー,セツト,バランスー......	511
インシコレーター,スロットルドディ......	326	ガスケット,フユーエルボンプ......	571571	カラー,ギーチェンジパダルビポワット......	962	キヤー・COMP.,オイルギンプ......	473
インペラー,ウォーターボンプ......	3911	ガスケット,フユーエルボンプ......	571571	カラー,シートセッティング......	737	キヤー・COMP.,スタータードリブン......	431
[ウ]		ガスケット,フユーエルボンプ......	561571	カラー,スプライン23MM......	5218	キーワッドララ25X18......	5010
ウインカーユニット,L.フロント......	1105	ガスケット,フユーエルボンプ......	571571	カラー,スプライン25X10......	5213	キーワッドララ4MM......	515
ウインカーユニット,L.リヤー......	11011	ガスケット,フユーエルボンプ......	561571	カラー,スプリング......	743	キーブラック......	1203
ウインカーユニット,R.フロント......	1101	ガスケット,フユーエルボンプ......	561571	カラー,テールライト......	10422	キーゼット......	1201
ウインカーユニット,R.リヤー......	1108	ガスケット,フユーエルボンプ......	523571	カラー,テンショナー......	373	キヤツプ30MM......	447
ウエイト,バランス......	788414	ガスケット,フユーエルボンプ......	523571	カラー,パンクアングルセンサー......	11419	キヤツプ,オイルノイラー......	399
[エ]		ガスケット,フユーエルボンプ......	797819	カラー,パンクアングルセンサー......	11620	キヤツプ,スウィングアームエンド......	1006
エレメント,オイルフィルター......	394	ガスケット,フユーエルボンプ......	9047918	カラー,ピポホット......	1009	キヤツプ,ダミー......	1146
エレメントCOMP.,エアークリーナー......	903	ガスケット,フユーエルボンプ......	791821	カラー,ピポホットディスタンス......	10011	キヤツプ,ピポホット......	1165
エンブレム,プロダクション......	12010	ガスケット,フユーエルボンプ......	3951183	カラー,ピリオシートセッティング......	10322	キヤツプ,ピリーダー......	12014
[オ]		ガスケット,フユーエルボンプ......	3951183	カラー,プレーキホースステー......	667	キヤツプ,マスターシリンダー......	7610
オイルシール12X18X5......	4029	ガスケット,フユーエルボンプ......	6353299	カラー,フロントエンダー......	8115	キヤツプ,マスターシリンダー......	8313
オイルシール12X26X5......	4028	ガスケット,フユーエルボンプ......	329589	カラー,フロントエンダー......	694	キヤツプ,マスターシリンダー......	658
オイルシール14X22X5......	4814	ガスケット,フユーエルボンプ......	5891133	カラー,フロントエンダー......	881	キヤツプ,マスターシリンダー......	6611
オイルシール22X36X5......	5337	ガスケット,フユーエルボンプ......	5891133	カラー,フロントエンダー......	926	キヤツプ,マスターシリンダー......	7913
[カ]		ガスケット,フユーエルボンプ......	6351195	カラー,フロントエンダー......	9315	キヤツプ,マスターシリンダー......	8116
ガイド,テールライト......	10426	ガスケット,フユーエルボンプ......	104251138	カラー,フロントエンダー......	10313	キヤツプ,マスターシリンダー......	12213
ガイド,ポンヒート......	11410	ガスケット,フユーエルボンプ......	113475277	カラー,フロントエンダー......	10612	キヤツプ,マスターシリンダー......	6314
ガイド,インレットバルブ......	322	ガスケット,フユーエルボンプ......	11347527777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777
ガイド,エキヅーストバルブ......	323	ガスケット,フユーエルボンプ......	113475277777777777777777777777777777777777777777777777777777777777777777777777777777
ガイド,A,カムチェン......	377	ガスケット,フユーエルボンプ......	113475277777777777777777777777777777777777777777777777777777777777777777777777777777	カラー,ヘッドライトカウル......	1243	キヤツプCOMP.,フユーエルフォラー......	8611
ガイド,A,クラッチアウター......	412	ガスケット,フユーエルボンプ......	9575810315	カラー,ヘッドライトセッティング......	5818	キヤツプCOMP.,ラジエター......	1227
ガイド,B,カムチェン......	422	ガスケット,フユーエルボンプ......	5810315	カラー,ホーンセッティング......	11810	キヤツスタ-COMP......	937
ガイド,B,クラッチアウター......	375	ガスケット,フユーエルボンプ......	315685695	カラー,マフラーマウンティング......	11411	キヤツパーサブASSY.,リヤー......	8310
ガイド,B,クラッチアウター......	412	ガスケット,フユーエルボンプ......	69511844189211821189189189189189189189189189189189189189189189189189189189189189189189189189189189189189189189189189189
ガイド,Sケツト,ウォーターボンプカバー......	3914	ガスケット,フユーエルボンプ......	31139363911107	カラー,ラジエターマウンティング......	12215	グリツプ......	1256
ガイド,Sケツト,エキヅーストバイブ......	571	ガスケット,フユーエルボンプ......	39139363911107	カラー,リヤーアクスルディスクス......	848	グリツプ,L.ハンドル......	6310
ガイド,Sケツト,エキヅーストバイブ......	561	ガスケット,フユーエルボンプ......	39139363911107	カラー,リヤーブレーキサイット......	844	グリツプCOMP.,スロットル......	639
ガイド,Sケツト,エキヅーストバイブ......	953	ガスケット,フユーエルボンプ......	39139363911107	カラー,L.リヤーホイルサイド......	845	グリツプ,ラジエター......	1226
ガイド,Sケツト,エキヅーストバイブ......	561	ガスケット,フユーエルボンプ......	39139363911107	カラー,A.プロトフェンダー......	735	グリメツト,サイドカバー......	9015
ガイド,Sケツト,エキヅーストバイブ......	953	ガスケット,フユーエルボンプ......	39139363911107	カラー,B.スウィングアームピポワット......	1008	グロメツト,メインパイプカバー......	6617
ガイド,Sケツト,エキヅーストバイブ......	561	ガスケット,フユーエルボンプ......	39139363911107	カラー,C.R.エンジンハンガー......	1208	グロメツト,Aサイドカバー......	9016
ガイド,Sケツト,エキヅーストバイブ......	561	ガスケット,フユーエルボンプ......	39139363911107	カラー-COMP.,オイルカウプ......	792	グロメツト,Aチューフ......	5819
ガイド,Sケツト,エキヅーストバイブ......	561	ガスケット,フユーエルボンプ......	39139363911107	カラー,B.リヤーアクスルディスクス......	849	グロメツト,Aリヤーカバー......	901

2022.01.01 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
クッションASSY, リヤー......	102 1	ケースASSY., アツバ-......	62 6	シール, バルプ ステム......	34 1	スクリュー, タツピング 4X40......	111 6
クランクケーACOMP., L.......	48 1	ケースASSY., アンダ-......	61 7	シール, ブリーサ-......	86 12	スクリュー, タツピング 5X16......	61 11
クランクケーACOMP., R.......	48 2		62 7	シール, メカニカル......	39 12		62 11
クランクシャットCOMP......	50 1	ケースCOMP., エアークリーナー......	90 2	シールセット, ピ スヘン......	76 1	スクリュー, タツピング 5X20......	90 22
クランパ- センサーコード......	76 6	ケースCOMP., ハツド ライト......	60 5		83 2	スクリュー, トルス -......	55 11
クランパ- , プレーキホース......	65 2	ケープル, スターターパッテリー......	113 2	シールセット, フロントフォーク......	74 15	スクリュー, トルス 5X17......	55 4
	66 2	ケープル, スターターモーター......	46 12	シールリング インジ エクター......	55 14	スクリュー, トルス 5X8.7......	55 3
	79 1	ケープル, バラテリーアス......	46 13	シム, タペット......	34 14	スクリュー, バイザースベ シャルセッティング 93 18
	81 1	ケープルCOMP., クラツチ......	63 3		35 14		19
クランパ-B, センサーコード......	76 3	ケープルCOMP.A, スロツトル......	63 1		36 14	スクリュー, パン 4X8.5......	122 4
クランプ, チューブ......	87 19	ケープルCOMP.B, スロツトル......	63 2	シャフト, ウオーターボンブ......	39 15	スクリュー, パン 5X14......	122 20
	90 23	[コ]		シャフト, ギヤーシオフオーキ......	54 5	スクリュー, パン 5X16......	124 6
	94 27			シャフト, バランス-......	51 2	スクリュー, パン 5X25......	90 21
	28			シャフト, ロツカーアム......	34 6	スクリュー, パン 6X12......	95 14
クランプ, プレーキパイプ......	70 5	コイルCOMP., L.イグニツション......	118 6	シャフトC, アイドルギー......	43 4	スクリュー, パン 6X14......	104 33
	6		119 6	シュラド COMP......	122 3		114 18
クランプ, ホース 22-29MM......	122 14	コッター, バルプ......	34 13		65 6	スクリュー, パン 6X22......	93 22
クランプ, マスターシリング - オイルホース...	79 9	コネクター......	79 4		66 9	スクリュー, パン 6X25......	61 8
	81 11		81 6	シリンダーサブ ASSY., フロントマスター...	79 6		62 8
クランプ, ABSコード......	76 4	[サ]		シリンダーセツト, マスター......	65 12		73 9
クリップ, ウオーターホース......	120 15	サークリップ......	79 16	シリンダーコCOMP.......	66 15	スクリュー, パン 6X6......	37 8
クリップ, エアーホース 16MM......	90 20		81 19	[ス]		スクリュー, ピームアジ ヤステイング......	58 5
クリップ, カブラー......	115 23	サークリップ, インターナル 18.8......	65 21			スクリュー, プリーダー......	76 9
クリップ, ケープル 14MM......	83 21	サークリップ, インターナル 20MM......	67 27	スイツチASSY., ウインカー......	63 6	スクリュー, フラット 4X12......	65 22
クリップ, ケープル 15MM......	46 15	サークリップ, インターナル 35MM......	100 18	スイツチASSY., コンピ ネーション......	120 2	スクリュー, フラット 4X40......	67 28
クリップ, ケープル 25MM......	87 17	サークリップ, インターナル 37MM......	101 24	スイツチASSY., サイド スタント......	99 1	スクリュー, フラット 5X14......	80 25
クリップ, ケープル 8MM......	114 22	サークリップ, エキスターナル 14MM......	54 38	スイツチASSY., スターターエエンジン......	63 4	スクリュー, フラット 5X8......	58 30
	117 24		54 17	ストップ & ヘザード...	113 5	スクリュー, フラット 6X16......	72 7
クリップ, サブタンクホース......	90 14		96 12	スイツチASSY., スターターマグ ネデツク...	49 20	スクリュー, ユワツシャー......	58 3
クリップ, デューブ......	94 29			スイツチASSY., ユニートラル......	48 6	スクリュー, ユワツシャー 4X12......	65 23
	123 24			スイツチASSY., フロントスツブ...	65 1		67 29
クリップ, パンパーシール......	69 7	サークリップ, エキスターナル 20MM......	53 33		66 1	スクリュー, ユワツシャー 5X10......	94 26
	25	サークリップ, エキスターナル 25MM......	53 34			スクリュー, ユワツシャー 5X12......	46 18
		サークリップ, リヤーマスターシリング-......	79 10				55 17
			81 12
		サーモスタット......	32 8
		サスペンション, ウインカーリレー......	114 13
			116 12
		サスペンション, パワーリレー......	114 15
			116 16
		サブスプリング, サイド スタンド......	99 4
		[シ]		スクリュー, スペ シヤル 4X10......	108 2	ステー, コンビ ネーションスイッチ......	120 9
				スクリュー, スペ シヤル 5X11......	58 15		121 23
					104 31		106 9
		ジョイント, インジ エクター......	55 8		118 8	ステー, セツサーコード......	83 4
		ジョイント, チューブ......	93 10		119 8	ステー, テルライト......	104 23
		ジョイント, ドライブ チエン......	100 2		68 6	ステー, ドップ フリッジ アンダー-......	71 8
		ジョイント, ブレーキロッド......	79 17		69 6		13
クリップ, リターンホース......	95 13		81 20		93 17	ステー, ヘツド ライトエミング......	58 2
クリップ, ライヤーバネス......	64 24		42 10		100 14	ステー, ホーン......	120 5
			41 4		113 10	ステー, メーター......	61 4
[ケ]			42 4		12		62 4
		シート, バルプ スプリング......	34 12		122 17	ステー, メインバーネス......	114 1
ケース, ドライブ チエン......	100 1	シート ASSY., シングル......	88 3		122 18	ステー, リヤーフェンダー A......	106 16
ケース, ヘツド ライト......	58 12	シート ASSY., ピリオン......	88 8		109 19	ステー, レギ コレーター......	103 9
ケース, L.ボトム......	74 17	シール, エアークリーナー......	90 5		61 10	ステー, ワイヤー......	55 5
	75 17	シール, ガ スケット......	108 4		62 10	ステー, メーCOMP.......	45 2
ケース, R.ボトム......	74 9	シール, ダ スト......	75 21		123 23	ステー, COMP., キャニスター......	93 12
ケースASSY., アツバー......	61 6		86 8		110 16		13
ステーCOMP., ロントブレーキホース....65 4	センサーASSY., ウォーターテンブレチヤー....32 11	テールライトユニット......112 3	ナツト,U 10MM......97 22
ステーCOMP., ヘツドライトカウル......124 2	センサーASSY., スピード......48 7	テンショナー-COMP., カムチエン......37 2	ナツト,U 12MM......84 18
ステーCOMP., リヤープレーチホース......81 3	センサーASSY., パンクアンダブル......114 8	[ ト ]	ナツト,U 14MM......100 17
ステーCOMP., リヤープフェンダー......104 21	センターラ, クラッチ......41 3	ドライバー, スクリュー......125 5	ナツト,U 16MM......84 17
ステーCOMP., レギユレートレクチファイヤー94 31		ドラム, ギャーシット......54 4	ナツト,U 5MM......104 35
ステーCOMP., ABSモジコレーター......68 2	[ ソ ]	トレイ, イグニッショングコイル......118 1	ナツト,U 6MM......107 25
ステーCOMP.B, フロントブレーキホース....66 6	ソケットCOMP., テールライト......111 3	[ ナ ]	ナツトワッシャー 6MM......46 14
ステップCOMP., L......97 8			ナツト,U, フランジ 8MM......71 12
ステップCOMP., R......97 5	[ タ ]
ステムサブ ASSY., スアアリング......72 3		ナツト, 6カク 10MM......64 20	[ ノ ]
ストッパー, ターミナル......46 10	ダイオード ASSY., スリーウェイ......114 4	ナツト, 6カク 14MM......51 3
ストッパー-COMP., ギャーシフトドラム...54 7	[ タ ]	ナツト, 6カク 5MM......59 22
スパナ 10X14......125 7	ダイヤフラム......65 11	ナツト, 6カク 8MM......64 23	ノックピン 10X16......31 9
スパナ 12X14......125 8	[ タ ]	80 26	ノックピン 8X12......40 25
スパナ, ピン......125 9	[ タ ]	82 31	7 5
スビンドルCOMP., ギャーシフト......54 9	[ タ ]	ナツト, 6カクキャップ 6MM......119 11	ノックピン 8X14......32 19
スプリング, オイルフィルターエメメントセツティング39 8	ダクト, エアーケリーナー......90 7	ナツト, 6カクキャップ 8MM......95 17	[ ハ ]
スプリング, カーボンプラシ......46 5	ダストシール 22X29X4......101 22	ナツト, カウルセツティング 5KM......124 5
スプリング, オキヤーシフトリターン......54 10	ダストシール 22X35X7......101 21	ナツト, キャップ 6MM......63 19
スプリング, キックスターターストッパー......97 1	ダストシール 25X40X5......78 14	65 19	バー-COMP., サイトスタンド......99 2
スプリング, クラッチ......41 10	ダストシール 30X47X8......85 23	67 25	パイプ, シート......74 12
スプリング, クラッチレバー......42 8	ダストシール, ステアリング アツバー......72 1	92 7	パイプ, ステアリングハンドル......71 1
スプリング, サイドスタンド......99 3	ダストシール, ステアリング ベット......72 2	104 34	パイプ, CP......112 2
スプリング, ジャダー......41 11	タンパーセツド, ホイール......84 1	109 18	パイプ, COMP., ウォーター......39 10
スプリング, ストップスイッチ......96 5	タイヤ, フロット......78 7	110 14	パイプ, COMP., エキゾースト......95 1
スプリング, ドラムストッパー......54 8	タイヤ, リヤー......84 11	114 21	パイプ, COMP., フロントフォーク......74 4
スプリング, パツド......76 8	タンクセット, フューエル......86 4	116 21	パイプ, COMP.B, フロントブレーキ......70 3
スプリング, パルブアウター......34 9	[ チ ]	ナツト, クリップ 5MM......58 16	パイプ, COMP.B, リヤープレーキ......70 1
スプリング, パルブインナー......34 10	チェン, カム......37 1	60 14	パイプ, COMP.C, フロントブレーキ......70 4
スプリング, ピームアジヤスティング......58 4	チェンドライブ......100 3	94 24	パイプ, COMP.C, リヤープレーキ......70 2
スプリング, プレーキペダル......96 7	チューブ 5X410......123 26	25	パツキン, テールライトレンズ......111 4
スプリング, プロントフォーク......74 2	チューブ, エアー......93 2	122 21	パツキン, マフラー......95 9
スプリング, プロントリバウント......74 8	チューブ, エアーケリーナードレン......90 6	122 21	パツグ, サーヒスブック......125 3
スプリング, ハツドライトエミング......60 3	チューブ, コネテイング......90 8	99 7	パツグリー......113 1
スプリング, L. ステップリターン......97 7	チューブ, シリングヘッド......93 5	71 11	パツグセット, フロント......76 2
スプリング, R. ステップリターン......97 6	チューブ, ドレン......93 9	41 14	パツグセット, リヤー......83 1
スプリング, タミシング......50 6	チューブ, バージ......93 3	42 13	パルプ, インシット......34 7
スプリング, ロケツド, プライプ......52 20	チューブ, パージ コントロールバルブ	113 9	パルプ, ウインローライト......109 15
スプリング, ロケツド, ファイルドリブン......84 2	ジヨイント......93 4	113 9	パルプ, エキゾースト......34 8
スペンサー......58 7	チューブ, ピニール 8X12X390......91 24	64 21	パルプ, テール&ストップライト......111 5
スペンサー, ドトップブリッジ......71 7	チューブ, プリーザー......90 10	90 17	パルプ, テールライト......109 16
スライダー, チェン......100 12	チューブ A, エアーエジ エクション......92 2	32 15	パルプ, パージ コントロールソレノイド......93 11
スリーブ......83 14	チューブ ASSY......86 3	120 16	パルプ, ヘットライト......58 11
スレッド B, ステアリング ヘッドトップブリッジ......72 8	チューブ B, エアーエジ エクション......92 3	122 22	パルプ, リム......78 1
スレッド COMP., ステアリング ヘッドトップブリッジ......72 8	[ テ ]	122 22	パルプ, ペット, アイドルエアーコントロール......55 9
トップ72 4		112 9	パルプ ASSY., エアーィンジ エクション......92 5
[ セ ]	ディスク, クラッチフリクション......41 5	107 26	ソレノイド......92 5
	ディスク, フロントブレーキ......78 9	115 24	パルプ ASSY., リリーフ......47 4
センサー, フロントホイールスピード......76 7	ディスク, リヤープレーキ......84 13	117 26	パルプ COMP., リード......31 4
センサー, リヤーホールスピード......83 3	ディスク, ラッピーレーキ......42 5	118 13	パント, インシュレーター......32 7
センサー, .02......95 12	ディスクB, クラッチフリクション......41 6	118 13	パント, エアーキリーナーコネクティング......91 25
センサー, セット......55 1	テールライトユニット......111 1	60 13	チームプ......116 19
		58 8	パント, ツール......125 4
		50 8	パント, ナイロン......112 8
バンド,フロントフォークブーツ	75 26	プーツCOMP.	79 5	フェンダー-A,R,リヤー	103 16	ボックスB,バッテリー	106 8
バンド,ラバー	117 23	プーラー,ミニヒユーズ	81 7	フェンダー-ASSY,A,リヤー	106 18	ボディイツト	55 7
バンド,レグネター	90 9	プツコ20X23X17.4	125 1	フォーク,センターギ・ヤーシフト	54 2	ボディイツト,フレーム	120 4
バンド,ワイヤーハース	116 22	プツコ,ガイド	52 15	フォーク,L,ギヤーシフト	54 1	ボディイSSY.,スロットル	55 6
バンド,L,リヤーマフラー	95 8	プツコ,ステイダー	74 6	フォーク,R,ギヤーシフト	54 3	ボルト6X1.0	41 13
ハーネス,ワイヤー	114 5	プツコA,ダンパー	74 7	フォークASSY.,L,フロント	74 16	ボルト,6カク6X20	54 12
	116 4	プラグ,スパーク	102 2	フォークASSY.,R,フロント	75 24	ボルト,6カク6X25	118 12
(ヒ)		プラグ,プリーザーチューブ	90 12	フェコエルユニット	86 13	ボルト,アダプター10MM	119 14
ピース,オイルロック	74 10	プラケット,エンジンハンガー	120 7	フライホイールCOMP.	45 1	ボルト,オイル10X22	67 24
ピストン	50 3	プラケット,キャニスタ	93 14	フランジサブASSY.,リヤーファイナルドリブン	84 7	ボルト,キヤツブ6X8	97 20
	76 11	プラケット,ナンパープレート	104 27			ボルト,クラッチワイヤーアジヤスティング	63 13
	83 5	プラケット,ハントルレバー	63 11			ボルト,ナイトスタンドピボツト	99 5
ピストンセツト,マスターシリンダー	79 11	プラケット,ピリオンステップ	97 15	フレームASSY.,L,リヤー	103 7	ボルト,シーリング12MM	32 4
	81 13	プラケットサブASSY.,R,フロント	76 19	フレームASSY.,R,リヤー	106 7	ボルト,シーリング16MM	48 3
ピポット,シフトドラムストツバーアーム	54 13	プラケットCOMP.,リヤープレーキ	83 7	[^]		ボルト,スイイングアームピボツト	100 7
ピン,クラッチリフター	41 12	プラセットA,カーボン	46 2	ヘアリング,ニードル12X16X10	40 27	ボルト,スタッド10X178	48 10
	42 11	プラセットB,カーボン	46 3	ヘアリング,ニードル14X20X12	48 13	ボルト,スタッド12X25	84 15
ピン,シフラターンスブリング	54 11	プリッジ,フォクトップ	71 6	ヘアリング,ニードル17X27X13	53 35	ボルト,スタッド8X22	32 20
ピン,ステップジョイント	97 4	プレース,プロントアエンダー	73 4	ヘアリング,ニードル22X29X30	101 20	ボルト,スペシャル5X10	60 11
ピン,スブリット1.0	60 17	プレート,アイドルエーコントコールバルブ	55 10	ヘアリング,ニードル28X33X16.8	41 18	ボルト,スペシャル5X19	60 12
ピン,スブリット2.0X15	80 27	プレート,エキギーヌト	95 2	ヘアリング,ニードル29X36X24	42 16	ボルト,スペシャル5X10	60 12
	82 33	プレート,エンジンハンガー	121 22	ヘアリング,ヘッドパイプアンナー	43 5	ボルト,スペシャル5X9	60 12
	98 27	プレート,クラッチ	41 7	ヘアリング,ヘッドパイプアンナー	72 10	ボルト,スペシャル5X10	78 11
ピン,スブリット2.0X18	98 28	プレート,スイングアームサイド	84 20	ヘアリング,ラジアルボール6001	40 36	ボルト,スペシャル5X9	113 11
ピン,スブリッグ3X8	98 23	プレート,ステップラバーセツティング	97 10	ヘアリング,ラジアルボール6001U	41 19	ボルト,スペシャル5X10	120 20
ピン,ハカガー	76 17	プレート,セツティング	42 7	ヘアリング,ラジアルボール6202	40 26	ボルト,スペシャル5X16	45 5
	83 11	プレート,ダイヤフラム	65 10	ヘアリング,ラジアルボール6203U	53 41	ボルト,スペシャル5X22	63 17
ピン,ピストン	50 4		66 13	ヘアリング,ラジアルボール6204UU	78 13	ボルト,スペシャル5X16	65 16
ピン,メインステップパージョイント	97 3		79 15	ヘアリング,ラジアルボール63/22	53 36	ボルト,スペシャル5X16	66 22
ピンA,ノツク12X16	33 21		81 18	ヘアリング,ラジアルボール6303UU	85 22	ボルト,スペシャル5X22	79 20
	38 3	プレート,ネーム	126 6	ヘアリング,ラジアルボール6304	51 6	ボルト,スペシャル5X9	82 25
	40 34	プレート,ピリオンステップクリック	97 17	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X10	88 11
	47 7	プレート,フィキシング	53 21	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X9	109 17
	49 17	プレート,ベアリングセツティング	52 2	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X10	110 13
ピンB,ノツク8X14	40 35	プレート,ヘルメットホルダー	103 4	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X10	110 13
	44 10		106 4	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X9	92 9
	49 18	プレート,ボート	31 2	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X10	110 13
ピンD,ジョイント	80 28	プレート,レジステッドナンバー	126 1	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X10	110 13
	82 34		7	ヘアリング,ラジアルボール6905	54 16	ボルト,スペシャル5X9	92 9
ヒューズ,ブレード	113 14	プレートASSY.,リヤーフレーム	104 24	ヘアリング,A.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
ヒューズ,ミニ	113 15		106 19	ヘアリング,B.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
	115 29	プレートB,クラッチ	41 8	ヘアリング,C.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
	30		120 6	ヘアリング,D.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
	31			ヘアリング,E.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
	117 32	プレートCOMP.,ギヤーシャドラム	54 6	ヘアリング,F.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
	33		41 9	ヘアリング,G.クラシクシャフト	48 4	ボルト,スペシャル5X35	45 6
	34		42 6	ヘアリング,L.ケヤーチンジ	96 1	ボルト,スペシャル5X35	79 9
		プレートCOMP.,セツティング	86 5	ヘッドライトASSY.	58 1	ボルト,スペシャル5X32	71 10
		プロテクター	65 7		60 1		75 18
(フ)			66 10				97 19
ブーツ,スリーブ	83 9	ファンCOMP.,ケーリング	122 5	ヘッドASSY.,シリンダー	32 1	ボルト,スペシャル5X40	80 8
ブーツ,ピンプッシュ	76 15	フィルターセット	86 2			ボルト,スペ Snapchat5X12	102 3
ブーツ,プロントオーク	75 25	エンダー,フロント	73 3			ボルト,スペ Snapchat5X50	79 21
ブーツB	76 16	エンダー-セツ,リヤー	103 20				82 26
	83 17		104 20
ブーツCOMP.	65 5		106 15
	66 8		103 19
ボルト,ソケットスペシャル 8X18....	104 30	ボルト,フランジ 6X25....	39 20	ホルダー....	62 9	ラバー,サイドカバー....	114 17
	107 21		42 12		112 5		116 18
ボルト,ソケットスペシャル 8X45....	96 8		44 4	ホルダー-,ウインカー....	110 9	ラバー-,シートクツジョン....	88 6
ボルト,ソケットノック 6MM....	49 21		46 19	ホルダー-,ハンドルロアー....	71 3	ラバー-,シートスポンジ....	88 4
ボルト,ターミナル....	46 7		107 30	ホルダー-,ブラシ....	46 4
ボルト,チェンアジヤスティング....	100 4	ボルト,フランジ 6X28....	65 15	ホルダー-,ヘツドライト....	58 13	ラバー-,シートセツティング....	88 5
ボルト,ディスク 8X25....	78 10		66 20		60 6
ボルト,ドライブ スプロケットフィキシング....	53 22		105 43	ホルダー-,マスターシリンダー....	63 8
ボルト,ドレシアグ 12MM....	48 11	ボルト,フランジ 6X30....	39 21		65 9	ラバー-,ショック....	113 6
ボルト,ハンドルレバ-ビボット....	65 17		44 5		66 12	ラバー-,ステツブ....	97 9
	67 23	ボルト,フランジ 6X32....	32 13	ホルダー-,L.ステツブ....	97 11	ラバー-,テールライトコード....	103 18
ボルト,ビボットアジヤスティング....	100 10		66 21	ホルダー-,L.ハンドルアツバー....	71 5		106 14
ボルト,ビリオンステップ プラケット....	97 16	ボルト,フランジ 6X39.5....	32 14	ホルダー-,R.ステツブ....	97 2	ラバー-,テールライトプラケット....	114 7
ボルト,ビピン....	83 16	ボルト,フランジ 6X40....	48 8	ホルダー-,R.ハンドルアツバー....	71 2		116 6
ボルト,プレーキディスク 8X24....	84 16	ボルト,フランジ 6X45....	47 8	ホルダー-ASSY.,ヘルメツト....	103 12
ボルト,フランジ 10X115....	120 12		81 24		106 11	ラバー-,パラテリー....	73 2
ボルト,フランジ 10X130....	120 18	ボルト,フランジ 6X65....	40 22	ホルダー-COMP.,L.ビリオンステップ....	97 18	ラバー-,ハンドルクツシン....	71 4
ボルト,フランジ 10X165....	120 13	ボルト,フランジ 6X70....	48 9	ホルダー-COMP.,R.ビリオンステップ....	97 14		94 32
ボルト,フランジ 10X25....	120 17	ボルト,フランジ 8X18....	104 41				106 17
ボルト,フランジ 10X28....	105 42		107 31	(マ)
	107 32	ボルト,フランジ 8X32....	77 23
ボルト,フランジ 10X292....	120 11	ボルト,フランジ 8X40....	95 15	マーク,ドライブコーション....	126 5	ラバー-,プロントフェンダーマウンティング....	95 4
ボルト,フランジ 12X50....	45 3	ボルト,フランジ 8X49....	83 20	マーク,リヤーフェンダー....	127 3	ラバー-,プロントフォーケアツバー....	95 6
ボルト,フランジ 5X14....	31 6	ボルト,フランジ 8X50....	95 16	マーク,L.ウィング....	127 2	ラバー-,ヘツドライト....	73 6
ボルト,フランジ 5X20....	55 2	ボルト,フランジ 8X50....	20	マーク,R.ウィング....	127 1	ラバー-,ヘツドライトケースマウンティング....	92 4
ボルト,フランジ 6MM....	90 18	ボルト,フロントアクスル....	78 12				93 16
ボルト,フランジ 6X10....	65 14	ボルト,フロントフォーク....	74 14	マラー-COMP....	95 5		103 14
	66 18	ボルト,ヘッドカバー....	31 7	[ミ]			122 16
	68 9	ボルト,ヘッドライトエイミング....	60 10
	69 9	ボルト,ヘッドライトマウンティング....	60 9	ミラー-COMP....	63 15		60 15
	83 18	ボルト,ワンウエイ 6X10....	104 29				60 2
	94 30		107 20	[メ]			31 8
	107 28	ボルト,L.ステアリングハンドルレバー-					56 1
ボルト,フランジ 6X12....	66 19		ビボット 63 18	メータ-ASSY.,コンビネーション....	61 2	ラバー-,マウント....	68 3
	77 21	ボルトワッシャー 5X16....	111 7		62 2	ラバー-,フラーマウンティング....	95 10
	79 19	ボルトワッシャー 6X16....	122 19	メータ-COMP.,LCD....	61 3	ラバー-,リヤーウインカマウンティング....	110 10
	81 23	ボルトワッシャー 6X25....	37 10		62 3	ラバー-,リヤーカウムマウンティング....	73 8
ボルト,フランジ 6X120....	33 22	ボルトワッシャー 6X28....	69 8	メインシャフト....	52 1		103 17
ボルト,フランジ 6X14....	37 12	ボルトワッシャー 6X32....	104 37	[モ]			106 13
	53 39	ボルトA,ビン....	68 8				68 1
	104 28	ボンプユーツトASSY.,フコール....	76 14				103 6
	115 26	ボンプASSY.,オイル....	86 1				106 6
	117 28	ホース,ラジエターアツバー....	47 1				103 10
	120 19	ホース,ラジエターアツバー....	122 9	モータ-ASSY.,タターター....	46 1		106 10
ボルト,フランジ 6X16....	39 19	ホースCOMP.,フコールフィード....	86 6		122 11
	77 22	ホースCOMP.,フロントブレーキ....	65 3	モジユレータ-ASSY..	68 4		103 11
	83 19	ホースCOMP.,フロントブレーキ....	65 3		69 3		108 10
	107 29	ホースCOMP.,リヤープレーキ....	79 3				61 1
ボルト,フランジ 6X18....	49 19	ホースCOMP.,リヤーマスターシリンダー....	79 8	[ラ]			62 1
ボルト,フランジ 6X20....	82 35		81 10	ライトASSY.,ライセンス....	112 4		110 6
	96 13	ホースCOMP.A.,フロントブレーキ....	66 3	ライトASSY.,L.フロントウィカー....	108 8		108 6
	115 27	ホースCOMP.A.,リヤープレーキ....	81 4	ライトASSY.,L.リヤーウインカー....	109 13		110 3
	117 29	ホースCOMP.D.,フロントブレーキ....	66 4	ライトASSY.,R.フロントウィカー....	108 1		88 5
	30	ホースCOMP.D.,リヤープレーキ....	81 5	ライトASSY.,R.リヤーウインカー....	108 11		112 7
ボルト,フランジ 6X22....	32 12	ホーンCOMP....	114 9	ラジエター-COMP....	122 1		69 1
	37 9		116 8	ラバー,,イナンカーブウンティング....	108 7		112 1
	104 40	ホイールサブ ASSY.,フロント....	78 6	ラバー,,エアークリーナケースマウンティング....	106 1		88 7
	115 28	ホイールサブ ASSY.,リヤー....	84 10	ラバー,,ギャーチェンジャペダル....	96 3		126 4
	117 31	ホイルダー....	61 9	ラバー,,キャニスターマウンティング....	93 1		126 2

2022.01.01 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[リ]		ワッシャー 12.2X17X1.5	56 1	ワッシャーB,スラスト 20MM	53 30
リテーナー	76 13	ワッシャー 12.5X30X5	45 4	[0]
リテーナー,パルプスプ リング	83 8	ワッシャー 14.2X24	51 4
リフターASSY,テンショナー	34 11	ワッシャー 14MM	54 15
リフレクター,フロントリフレックス	37 4	ワッシャー 16MM	96 9	Oリング 1.5X9.5	37 11
リフレクター,リフレックス	73 1		41 17	Oリング 11.8X1.9	40 30	56 1
リベツト,プツシュ 6MM	106 3	ワッシャー 17X26X1.0	53 23		47 6
リベツト,プツシュ 6MM	110 12	ワッシャー 17X28X1.0	53 29		48 15
リレーシSY.,パワー	119 9	ワッシャー 20X27X1.0	53 24	Oリング 13.8X2.5	44 8
リレーシSY.,パワー	116 13	ワッシャー 20X40X2	41 15	Oリング 14.8X2.4	79 24
リレーシSY.,インカー	114 12		16		82 29
リレーシSY.,インカー	116 11	ワッシャー 22X29X1.0	42 14	Oリング 16.5X2.5	49 22
リレーシSY.,インカー	114 14	ワッシャー 25X32X1.0	53 25		57 1
リング	46 8	ワッシャー 6.1MM	53 26
リング,オイルシールストパ-	74 13	ワッシャー 6.5X26	54 14	Oリング 17.8X1.9	40 33
リング,ストツバー	76 12	ワッシャー 7X13X1.2	102 6		55 12
リング,ストツバー	83 15	ワッシャー 8.5X20	40 23		57 1
リング,バツクアップ	74 5	ワッシャー 8.5X26	96 10	Oリング 18X3	40 32
リング,ピストン	74 11	ワッシャー 8MM	102 5	Oリング 24.4X3.1	46 16
リング,フロントパルサー	78 4	ワッシャー,オイルボルト	65 20	Oリング 30MM	44 9
リング,リヤーバルター	84 6		67 26		57 1
リングセット,ピストン	50 2		79 23
[レ]		ワッシャー,シーリング 6.5MM	82 28	Oリング 33.2X2.4	75 22
レクチファイヤーサSSY.,レギ コレート	114 2	ワッシャー,スプ ライン 20X26X1.6	40 24	Oリング 4X2	46 17
レクチファイヤーサCOMP.,シリコン	114 3	ワッシャー,スプ ライン 25X31X1.0	57 1	Oリング 55X2	85 24
レクチファイヤーサCOMP.,レギ コレーター	116 2	ワッシャー,スプ ライン 25X31X1.0	53 27	Oリング 7.8X1.9	55 16
レクチファイヤーサCOMP.,レギ コレーター	116 1	ワッシャー,スプ ライン 25X42X1.6	53 28	Oリング 9.8X2.4	40 31
レクチファイヤーサCOMP.,レギ コレーター	39 18	ワッシャー,スプ ライン 25X42X1.6	53 31		57 1
レクチファイヤーサCOMP.,レギ コレーター	90 11	ワッシャー,スプ ライン 12MM	32 18
レクチファイヤーサCOMP.,レギ コレーター	39 16	ワッシャー,スプ ライン 8MM	56 1	(P)
レクチファイヤーサCOMP.,レギ コレーター	63 12	ワッシャー,ドレンプ ラグ 12MM	75 20
レクチファイヤーサCOMP.,レギ コレーター	65 13	ワッシャー,ニユートラルスイッチ	49 16
レクチファイヤーサCOMP.,レギ コレーター	66 16	ワッシャー,プレイン 10MM	48 12
レクチファイヤーサCOMP.,レギ コレーター	111 2	ワッシャー,プレイン 10MM	48 12
レクチファイヤーサCOMP.,レギ コレーター	108 9		57 1
レクチファイヤーサCOMP.,レギ コレーター	109 14	ワッシャー,プレイン 10MM	98 26
レクチファイヤーサCOMP.,レギ コレーター	108 3	ワッシャー,プレイン 16.4X32X2	84 19
レクチファイヤーサCOMP.,レギ コレーター	109 12	ワッシャー,プレイン 5MM	58 20
レクチファイヤーサCOMP.,レギ コレーター	125 11	ワッシャー,プレイン 6MM	60 16
レクチファイヤーサCOMP.,レギ コレーター	125 10		82 32
[ロ]			92 8
ローラー 3X8.5	54 18		98 24
ロック,ステアリング パンドル	72 5		104 36
ロック「COMP.,ブツシュ	79 12	ワッシャー,プレイン 8MM	104 36
[ワ]			115 25
ワイヤー,ヘルメットセツティング	125 2	ワッシャー,プレイン 8MM	117 27
ワッシャー	46 11	ワッシャー,プレイン 8MM	87 16
ワッシャー 10MM	32 16	ワッシャー,プレイン 8MM	95 19
ワッシャー 12.2X17X1.5	32 17	ワッシャー,プレイン 8MM	96 11
			98 25
			104 39
			107 27
			73 11
			72 9
			53 32

2022.01.01 J

1

まえがき

目次

2

エンジン

3

フレーム

4

部品番号索引

5

部品名索引

レブル 250 (MC49-100・110)
