使用説明書 Dio 110 (2023) Honda

Dio110 / Dio110・ベーシック

当パーツカタログは Web 公開用です

・部品番号を検索いただく際は必ず巻末の「パーツカタログユウデス」もース」も合わせてご確認ください。
・部品在庫状況。価格は、Honda正規販売店で相談ください。

管理 No.11K2CM02

NSC110M

[JK03-100·110]

NSC110P

[JK03-120·130]

パーツカタログ

2版

発行 2023 年 3 月

© Honda Motor Co., Ltd. 2023

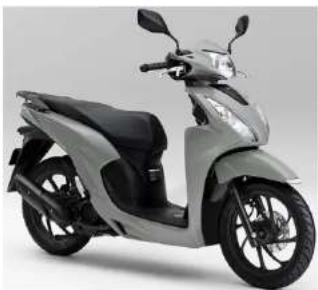

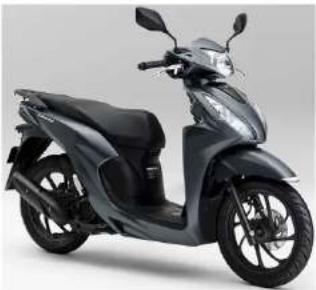

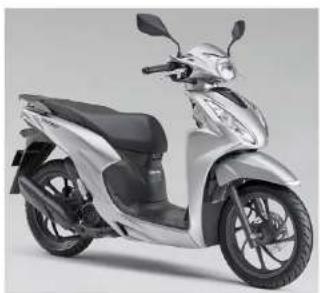

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。

●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。
・現車がないときでも、お客様の車体色を確認するのに便利です。
・フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。
- カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表

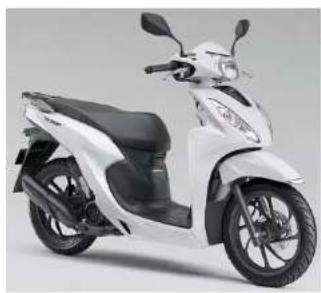

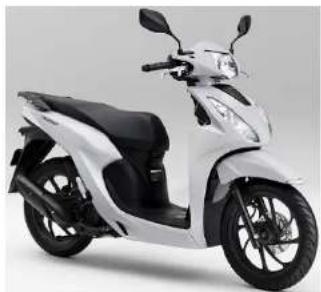

シャスタホワイト (NH-138)
[フォト NO.1]

*車体色は印刷のため実物と多少異なる場合があります。

Dio110 (NSC110M-2J) フレーム号機 JK03-1100001\~

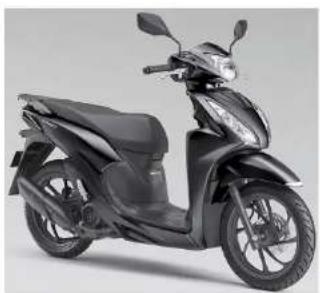

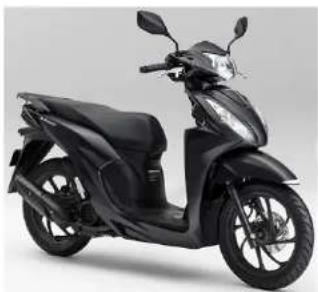

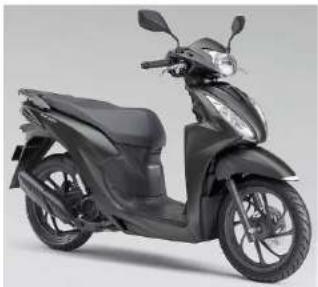

マットギャラクシープラックメタリック (NH-A76M) [フォト NO.1]

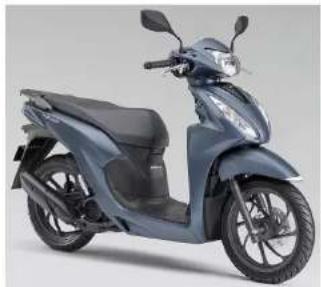

マットスターリーブルーメタリック (PB-425M) 〔フォト NO.2〕

Dio110 (NSC110M-J) フレーム号機 JK03-1000001\~

ポセイドンブラックメタリック (NH-B25M) [フォト NO.3]

パールジャスミンホワイト (NH-B35P) [フォト NO.4]

ディセントシルバーメタリック (NH-C27M) [フォト NO.5]

*車体色は印刷のため実物と多少異なる場合があります。

Dio110〔NSC110P-2J〕 フレーム号機 JK03-1300001~

マットディムグレーメタリック (NH-C34M)〔フォト NO.6〕

*車体色は印刷のため実物と多少異なる場合があります。

Dio110・ベーシック〔NSC110P-J〕 フレーム号機 JK03-1200001\~

マットギャラクシーブラックメタリック (NH-A76M) [フォト NO.7]

パールジャスミンホワイト (NH-B35P) [フォト NO.8]

パールジュビターグレー (NH-C60P)
[フォト NO.9]

パーツカタログのご使用にあたって

●このパーツカタログは2023年3月1日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC（Electronic Parts Catalogue）に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2023年3月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版2021年2月10日

本田技研工業株式会社

目次

ページNo.

- パーツカタログのご使用にあたって……1

- 部品情報の探し方.... 2

- パーツカタログの構成.... 3

- 部品に変更があったとき……4

- パーツカタログに使用されている略語.... 4

- 部品の記載ブロックと打刻号機の確認.... 5

- カラーラベルの貼り付け位置確認.... 5

· 号機管理表.... 6

- 配色表....7

- フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について 15

- 標準整備時間.... 19

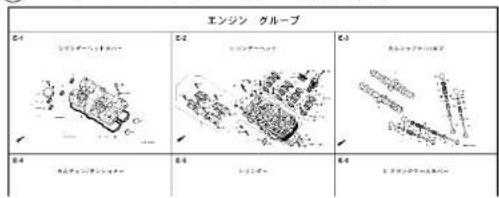

- イラスト インデックス.... 23

- エンジン グループ.... 29

- フレーム グループ.... 51

- 部品番号索引.... 954

- 部品名索引.... 985

部品情報の探し方

Ⓐ 「イラストインデックス」から探す方法

⑧「部品番号索引」から探す方法

部品番号索引
貯出番号	見現止	貯出番号	見現止	貯出番号
04000		13223-89Y-751	36	10	14029-RTZ-013
24011-ME-050	34	13224-89Y-751	36	10	19030-R1-013
		13225-89Y-751	36	10	14031-RTZ-013
		13227-89Y-751	36	10	19032-RTZ-013
06000		14000		14	19033-RTZ-013
06105-BW-016	76	3		14	19034-RTZ-013
06400-BW-016	74	3	4100-80E-000	21	2 14035-RTZ-013
06410-BW-019	62	1	4500-80E-000	21	2 14037-RTZ-013
06420-BW-025	62	2	4800-80E-000	24	2 14038-RTZ-013
06435-166-425	62	2	4881-80E-003	24	3 14038-RTZ-013
06455-443-425	62	2	4510-95E-000	24	4 14040-RTZ-013
06465-MOE-056	59	3	4525-89E-000	24	4 14042-RTZ-013
04555-MOE-056	59	3	4524-89Y-69D	24	6 14042-RTZ-013
11000			4545-89E-99D	24	8 14044-RTZ-013
11210-BW-056	33	1
11230-BW-255	26	1
11250-BW-255	26	1
11275-BW-255	32	1
11285-BW-056	36	2
11362-BW-255	31	1
11375-BW-255	31	1
11394-BW-255	39	2
11691-BW-056	29	1
11699-BW-056	29	2

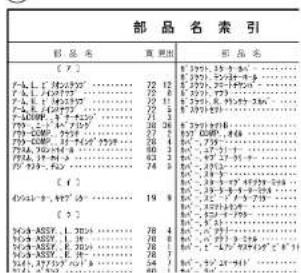

©「部品名索引」から探す方法

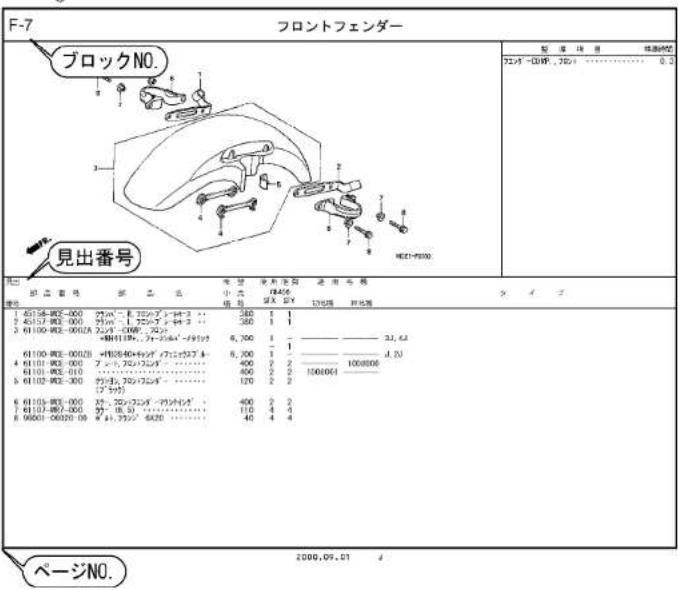

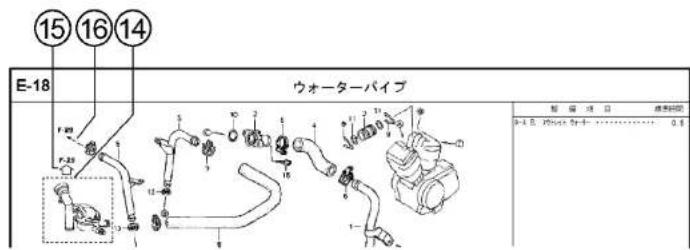

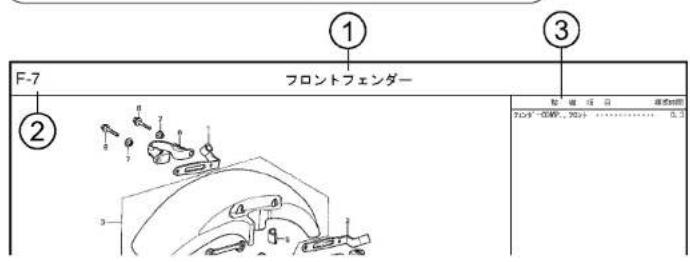

パーツカタログの構成

①ブロックタイトル ②ロックNO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前

ページより同じ見出し番号が続いていることを示します。

⑤部品番号 Honda色記号 部品名 色名称

⑨注記

・特記事項を部品名棚に（）で表示しています。

⑩希望小壳価格

・ジカ 市場状況等により変動するメーカー希望小

壳価格。

・オープン メーカー希望小売価格が存在せず、各小売

店が独自に決定する小売価。オープン価格。

⑪ 使用個数

・使用個数に（），（がつけられている部品はオプション
ナル部品です。
・使用個数に“N”と表示されている部品は必要に応じて
選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使

用されます。

⑭

・内の部品は、他のブロックで案内されています。

⑮

・ぐはで国まれている掲載ブロックNo.を表示してい

ます

⑯

・←は該当部品の接続先ブロックNo.を表示しています。

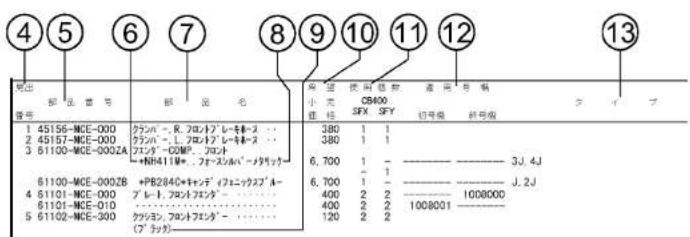

部品に変更があったとき

見出				令望		使用国数		適用号機
番号	部品番号	部品名	小売価格	CB400SFX	SFY	初号機	終号機
1	45158-MCE-000	ケラバー・R.フロントレーモータース	...	380	1	1
2	45157-MCE-000	ケラバー・L.フロントレーモータース	...	380	1	1
3	61100-MCE-000ZA	フェンダー-COMP.フロント+NPH411M*フォースルバーメタリック	...	6,700	1	-	-	3J.4J
	61100-MCE-000ZB	+PB284Cキャッデイフェニックスブレー	...	6,700	1	-	-	J.2J
4	61101-MCE-000	ブレート.フロントフェンダー	...	400	2	2
5	61102-MCE-300	ケツッション.フロントフェンダー(プラック)	...	400	2	2
			...	120	2	2
6	61105-MCE-000	ステー.フロントフェンダーマウンティング	...	400	2	2
7	61107-MR7-000	カラ(6.5)	...	110	4	4
8	96001-08020-00	オレト.フランジ 6X20	...	40	4	4

初号機から変更しないで 使用している。 左側にある場合は、1008001号機からの車に使用する。 右側にある場合は、1008000号機までの車に使用する。

●部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A …… アンペア

A.C. … オルタネーティング カーレント（交流）

A.M.……アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C.D.I. …キャパシティブディス チャージイグニッション (容量放電点火)

COMP. … コンプリート

D.C.…… ダイレクトカーレント (直流)

G……グラム

KPH …… キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.… ライトエミッテッド ダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T.M.…… トランスクリプト マーク（転写マーク）

V……ボルト

W……ワット

WL…… ウイズラベリング (ストライブ、ラベル 類を含む)

WOL……ウイズアウトラベリング (ストライブ、ラベル 類を除く)

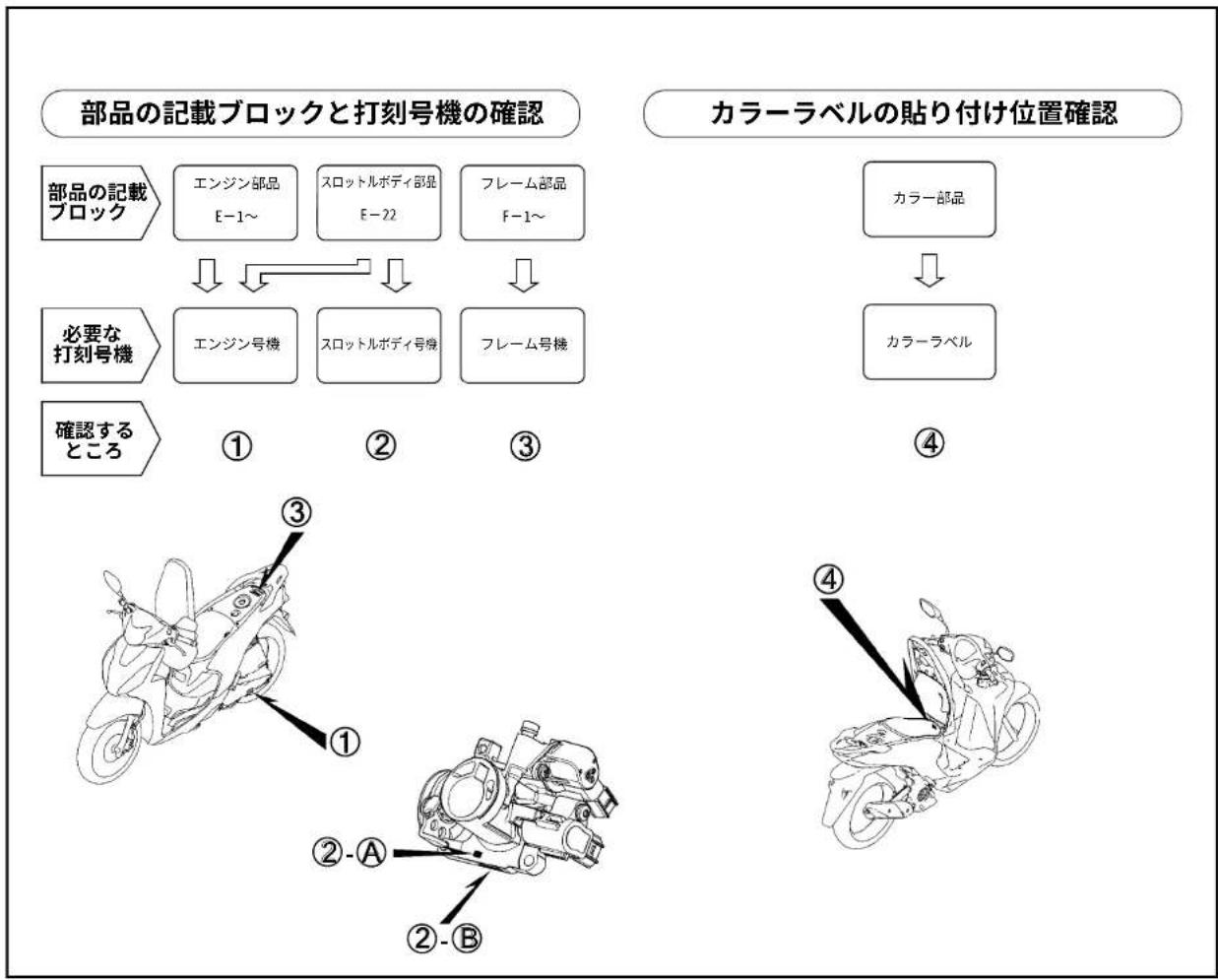


    K["カラーラベルの貼り付け位置確認"] --> L["カラー部品"]
    L --> M["カラーラベル"]

    N["①"] --> O["②"]
    O --> P["③"]

    Q["②-A"] --> R["②-B"]

    S["④"] --> T["④"]

号機管理表

販売呼称 機種名	タイプ エン	ジン号機 フレーム号機 スロットルボディ号機
Dio110	NSC110M	2J JK03E-4000001~ JK03-1100001~			GQRCD A
		J JK03E-4000001~ JK03-1000001~
	NSC110PJK03E-4200	2J JK03E-4300001~ JK03-1300001~			GQRUD A
Dio110・ベーシック J		001~ JK03-1200001~

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。
・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。

GQ RCD AKC 7

A B

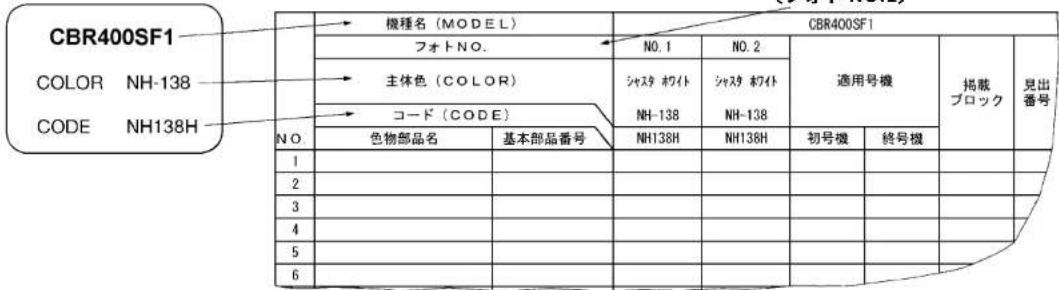

配色表

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。 Dio110 (NSC110M)………2J

NO.	機種名 (MODEL)		NSC110M
	フォトNO.		NO.1 NO.2		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットギャラクシープラックメタリックNH-A76M PB-425M
	コード (CODE)
	色物部品名 基本部品番号 NHA76 PB4	25 初号機 終号機
1 カバー, L.フロアーサイド 83620-K2C-V00 ZF ZJ		F-14 7
2 カバー, L.フロントサイド 64401-K2C-V00 ZF ZJ		F-12 5
3 カバー, R.フロアーサイド 83520-K2C-V00 ZF ZJ		F-14 5
4 カバー, R.フロントサイド 64301-K2C-V00 ZF ZJ		F-12 1
5 カバー, インナーアツバー 81131-K2C-V00 ZE ZJ		F-13 1
6 カバー, インナーロアー 81141-K2C-V00 ZB ZB F-13 8
7 カバー, センター		80151-K2C-V00 ZB ZB	F-15 1
8 カバー, フロント		64302-K2C-V00 ZF ZJ	F-12 2
9 カバー, フロントハンドル 53205-K2C-D00 ZD ZG			F-9	2
10 カバー, リヤーセンター 83700-K2C-V00 ZF ZJ		F-15 4
11 カバー, リヤーロアー		83751-K2C-V00 ZA ZA	F-15 5
12 カバー セット, L.ボディ 83605-K2C-J10 ZE		ZD F-15 3
13 カバー セット, R.ボディ 83505-K2C-J10 ZE		ZD F-15 2
14 カバー セット, フロントップ		64305-K2C-V00 ZA ZA	F-12 3
15 カバー セット, ライセンスライト		80125-K2C-V00 ZA ZA	F-39 13
16 カバー セット, リヤーハンドル		53210-K2C-V00	ZF	ZJ			F-9	3
17 キャリヤー, リヤー		81200-K2C-J00	ZA	ZA			F-24	10
18 シートCOMP., ダブル		77200-K2C-V00	ZD	ZD			F-24	2
19 ステップ, フロアー		64310-K2C-V00 ZB ZB	F-14 3

Dio110 (NSC110M)……2J

NO.	機種名 (MODEL)		NSC110M
	フォトNO.		NO.1 NO.2		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットギャラクシープラックメタリックNH-A76MPB-425M	マットスターリープルーメタリック
	コード (CODE)
	色物部品名 基本部品番号 NHA76 PB4	25 初号機 終号機
20 フェンダー, フロント 61100-K2C-V00 ZA ZH F-1	1	1
21 フェンダー, リヤー 80110-K2C-V00 ZA ZA F-39	11
22 フツク, ラギジ 81132-GAH-000 ZW ZW F-13	2
23 フラグ, ホール 90656-GCC-000 ZC ZC F-24	16
24 オイールサブ ASSY., フロント		44650-K2C-V00 ZA ZA			F-20-40	6
25 オイールサブ ASSY., リヤー		42650-K2C-V00 ZA ZA			F-22-30	2
26 マーク, ホンダ		86101-K44-V00 ZB ZB	F-48 1
27 マーク, ホンダ		86102-K44-V00 ZA ZA	F-48 2
28 マーク, ボディカバー		86831-K2C-J10 ZA ZA	F-48 4
29 リッド, インナーボケット		81133-K2C-V00 ZF ZJ	F-13 3
30 リッド, スマートエマージエンシ-		81145-K2C-V00 ZG ZJ	F-13 9
31 リッド, バッテリー 64460-K2C-V00 ZB ZB F-14	4

Dio110 (NSC110M)……J

NO.	機種名 (MODEL)		NSC110M
	フォトNO.		NO.3 NO.4 NO.5		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		ポセイドンブラックメタリックNH-B25M NH-B35P NH-C27M	パールジャスミンホワイト
	コード (CODE)
	色物部品名 基本部品番号 NHB25 NHB35 NHC27 初号機 終号機
1 カバー, L.フロアーサイド 83620-K2C-V00 ZE ZD		ZG F-14 7
2 カバー, L.フロントサイド 64401-K2C-V00 ZE ZD		ZG F-12 5
3 カバー, R.フロアーサイド 83520-K2C-V00 ZE ZD		ZG F-14 5
4 カバー, R.フロントサイド 64301-K2C-V00 ZE ZD		ZG F-12 1
5 カバー, インナーアツバー		81131-K2C-V00 ZD ZB	ZG F-13 1
6 カバー, インナーコアー		81141-K2C-V00 ZB ZB	ZB F-13 8
7 カバー, センター		80151-K2C-V00 ZB ZB	ZB F-15 1
8 カバー, フロント		64302-K2C-V00 ZE ZD	ZG F-12 2
9 カバー, フロントパントル		53205-K2C-D00 ZC ZB	ZF		F-9	2
10 カバー, リヤーセンター		83700-K2C-V00 ZE ZD	ZG F-15 4
11 カバー, リヤーロアー		83751-K2C-V00 ZA ZA	ZA F-15 5
12 カバー セット, L.ボディ 83605-K2C-J00 ZM		ZL ZK F-15 3
13 カバー セット, R.ボディ 83505-K2C-J00 ZM		ZL ZK F-15 2
14 カバー セット, フロントップ		64305-K2C-V00 ZA ZA	ZA F-12 3
15 カバー セット, ライセンスライト		80125-K2C-V00 ZA ZA	ZA F-39 13
16 カバー セット, リヤーハンドル		53210-K2C-V00	ZE	ZD	ZG		F-9	3
17 キャリヤー, リヤー		81200-K2C-J00 ZA ZA	ZA F-24 10
18 シートCOMP., ダブル		77200-K2C-V00	ZA	ZA	ZA		F-24	2
19 ステップ, フロアー		64310-K2C-V00 ZB ZB	ZB F-14 3
20 フェンダー, フロント		61100-K2C-V00 ZB ZC	ZK F-11 1
21 フェンダー, リヤー		80110-K2C-V00 ZA ZA	ZA F-39 11
22 フツク, ラギジ		81132-GAH-000 ZW ZW	ZW F-13 2

Dio110 (NSC110M)……J

NO.	機種名 (MODEL)		NSC110M
	フォトNO.		NO.3 NO.4 NO.5			適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		ポセイドンブラックメタリックNH-B25M NH	パールジャスミンオワイトNH-B35P NH-C27M	ディセントシルバーメタリック
	コード (CODE)
	色物部品名 基本部品番号 NHB25 NHB35 NHC27 初号機 終号機
23 フラグ,ホール 90656-GCC-000 ZC ZC ZC F-24 16
24	ホイールサブ ASSY.,フロント	44650-K2C-V00	ZA	ZA	ZA			F-20-40	6
25	ホイールサブ ASSY.,リヤー	42650-K2C-V00	ZA	ZA	ZA			F-22-30	2
26 マーク,ホンダ		86101-K44-V00 ZB ZB	ZB F-48	1
27 マーク,ホンダ		86102-K44-V00 ZA ZA	ZA F-48	2
28 マーク,ポディカバー		86831-K2C-J00 ZA ZA	ZA F-48	4
29 リッド,インナーポケット		81133-K2C-V00 ZE ZD	ZG F-13	3
30 リッド,スマートエマージエンシー		81145-K2C-V00 ZF ZE	ZD F-13	9
31 リッド,バッテリー		64460-K2C-V00 ZB ZB	ZB F-14	4

Dio110 (NSC110P)……2J

NO.	機種名(MODEL)		NSC110P
	フォトNO.		NO.6	適用号機		掲載ブロック	見出番号
	主体色(COLOR)		マットディムグレーメタリックNH-C34M
	コード(CODE)
	色物部品名 基本部品番号 NHC34 初号機 終号機
1 カバー-,L.フロアーサイド 83620-K2C-V00 ZH F-14 7
2 カバー-,L.フロントサイド 64401-K2C-V00 ZH F-12 5
3 カバー-,R.フロアーサイド 83520-K2C-V00 ZH F-14 5
4 カバー-,R.フロントサイド 64301-K2C-V00 ZH F-12 1
5 カバー-,インナーアツバ-81131-K2C-V00 ZH F-13 1
6 カバー-,インナーコアー 81141-K2C-V00 ZB F-13 8
7 カバー-,センタ-80151-K2C-V00 ZB F-15 1
8 カバー-,フロント 64302-K2C-V00 ZH F-12 2
9 カバー-,フロントハンドル 53205-K2C-V90 ZF F-9 2
10 カバー-,リヤーセンター 83700-K2C-V00 ZH F-15 4
11 カバー-,リヤーコアー			83751-K2C-V00 ZA F-15 5
12 カバー-セット,L.ボディ 83605-K2C-J10 ZF F-15 3
13 カバー-セット,R.ボディ 83505-K2C-J10 ZF F-15 2
14 カバー-セット,フロントップ			64305-K2C-VA0 ZB F-12 3
15 カバー-セット,ライセンスライト			80125-K2C-V00 ZA F-39 13
16 カバー-セット,リヤーハンドル			53210-K2C-VF0 ZD F-9 3
17 キャリヤー,リヤー 81200-K2C-J00 ZA F-24			10
18 シートCOMP.,ダブル			77200-K2C-V00 ZD			F-24	2
19 ステップ,フロアー			64310-K2C-V00 ZB F-14 3
20 フエンダー-,フロント			61100-K2C-V00 ZG F-11 1
21 フエンダー-,リヤー			80110-K2C-V00 ZA F-39 11
22 フック,ラギジ 81132-GAH-000 ZW F-13 2

Dio110 (NSC110P)……2J

NO.	機種名 (MODEL)		NSC110P
	フォトNO.		NO.6	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットディムグレー メタリックNH-C34M
	コード (CODE)
	色物部品名 基本部品番号 NHC34 初号機 終号機
23 フラグ,ホール 90656-GCC-000 ZC F-24 16
24 オイールサブ ASSY.,フロント 44650-K2C-V00 ZA		F-20-40 6
25 オイールサブ ASSY.,リヤー 42650-K2C-V00 ZA F		-22-30 2
26 マーク,ホンダ 86101-K44-D00 ZC F-48 1
27 マーク,ホンダ 86102-K44-V00 ZA F-48 2
28 マーク,ポディカバー		86831-K2C-J10 ZA F-48 4
29 リッド,インナーポケット		81133-K2C-V00 ZH F-13 3
30 リッド,スマートエマージエンシー		81145-K2C-V00 ZH F-13 9
31 リッド,バッテリー		64460-K2C-V00 ZB F-14 4

Dio110・ベーシック (NSC110P)……J

NO.	機種名 (MODEL)			NSC110P
	フォトNO.			NO.7 NO.	8 NO.9		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)			マットギャラクシープラック メタリックNH-A76M NH	パールジャスミンホワイトNH-B35P NH-C6OP	パールジュピターグレー
	コード (CODE)
	色物部品名 基本部品番号 NHA76 NH	35 NHC60 初号機 終号機
1 カバー, L.フロアーサイド 83620-K2C-V00 ZF ZD		ZN F-14 7
2 カバー, L.フロントサイド 64401-K2C-V00 ZF ZD		ZN F-12 5
3 カバー, R.フロアーサイド 83520-K2C-V00 ZF ZD		ZN F-14 5
4 カバー, R.フロントサイド 64301-K2C-V00 ZF ZD		ZN F-12 1
5 カバー, インナーアツバー		81131-K2C-V90 ZB ZB	ZB F-13 1
6 カバー, インナーコアー		81141-K2C-V00 ZB ZB	ZB F-13 8
7 カバー, センター		80151-K2C-V00 ZB ZB	ZB F-15 1
8 カバー, フロント		64302-K2C-V00 ZF ZD	ZP F-12 2

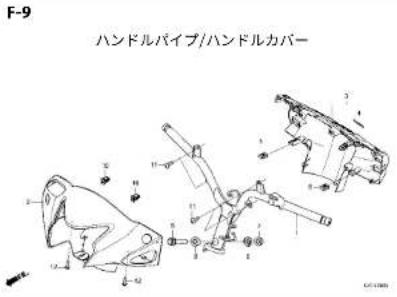

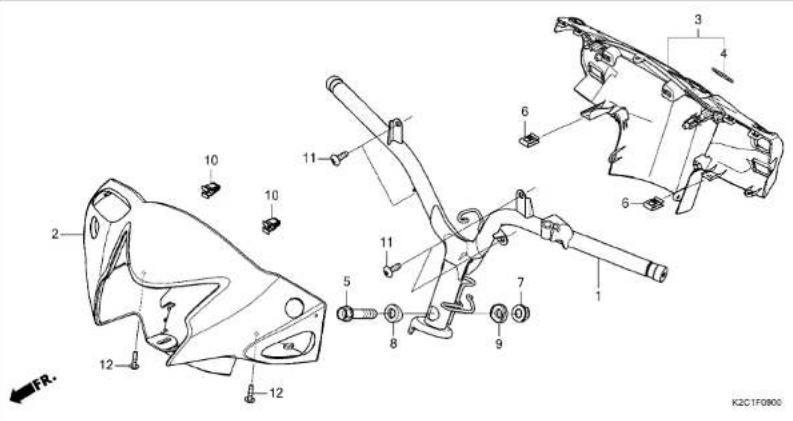

9 カバー, フロントハンドル		53205-K2C-V90 ZG ZC	ZE			F-9	2
10 カバー, リヤーセンター		83700-K2C-V00 ZF	ZD ZN F-15 4
11 カバー, リヤーロアー		83751-K2C-V00 ZA	ZA ZA F-15 5
12 カバー セット, L.ボディ 83605-K2C-J00 ZN	ZL ZR F-15 3
13 カバー セット, R.ボディ 83505-K2C-J00 ZN	ZL ZR F-15 2
14 カバー セット, フロントップ		64305-K2C-VAO ZB	ZA ZA F-12 3
15 カバー セット, ライセンスライト		80125-K2C-V00 ZA	ZA ZA F-39 13
16 カバー セット, リヤーハンドル		53210-K2C-V90	ZB	ZB	ZB				F-9	3
17 キャリヤー, リヤー		81200-K2C-J00 ZA	ZA ZA F-24 10

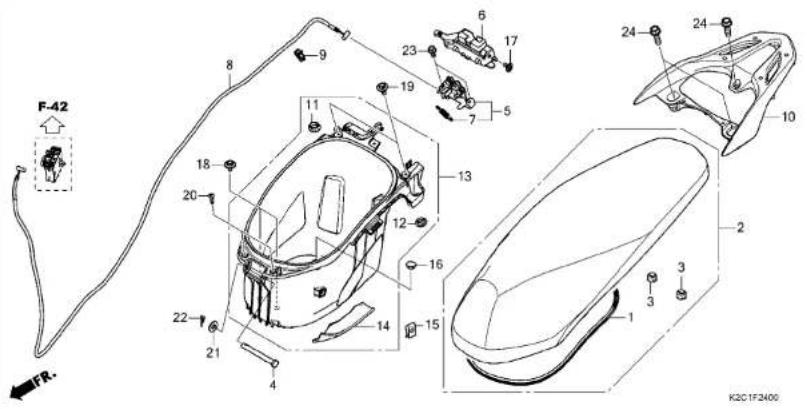

18 シートCOMP., ダブル		77200-K2C-V00	ZA	ZA	ZA				F-24	2

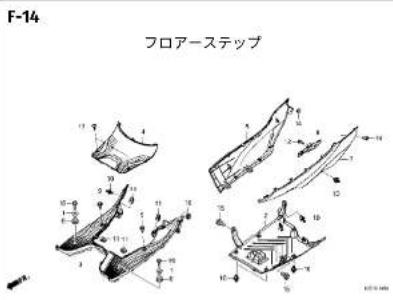

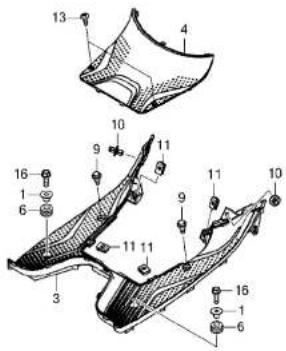

19 ステップ, フロアー		64310-K2C-V00 ZB	ZB ZB F-14 3
20 フエンダー, フロント		61100-K2C-V00 ZA	ZA ZN F-11 1

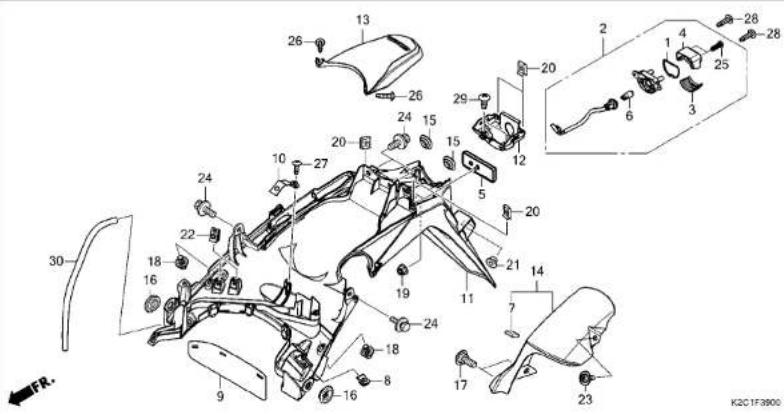

21 フエンダー, リヤー		80110-K2C-V00 ZA	ZA ZA F-39 11
22 フツク, ラギジ		81132-GAH-000 ZW	ZW ZW F-13 2

Dio110・ベーシック (NSC110P)……J

NO.	機種名 (MODEL)		NSC110P
	フォトNO.		NO.7 NO.	8 NO.9		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		マットギャラクシープラック メタリックNH-A76M NH	パールジャスミンオワイトNH-B35P NH-C6DP	パールジュピターグレー
	コード (CODE)
	色物部品名 基本部品番号 NHA76 NH335 NHC60 初号機 終号機
23 アラグ,ホール 90656-GCC-000 ZC ZC ZC F-24 16

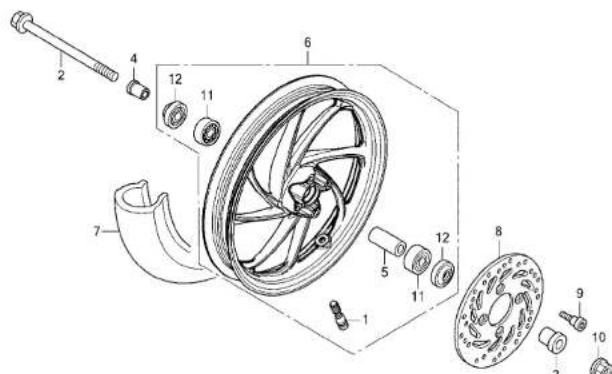

24	ホイールサブ ASSY.,フロント	44650-K2C-V00	ZA	ZA	ZA			F-20-40	6
25	ホイールサブ ASSY.,リヤー	42650-K2C-V00	ZA	ZA	ZA			F-22-30	2
26 マーク,ホンダ		86101-K44-D00 ZC ZA	ZA F-48	1
27 マーク,ホンダ		86102-K44-V00 ZA ZA	ZA F-48	2
28 マーク,ボディカバー		86831-K2C-J00 ZA ZA	ZA F-48	4
29 リッド,インナーボケット		81133-K2C-V90 ZB ZB	ZB F-13	3
30 リッド,スマートエマージエンシー		81145-K2C-V90 ZB ZB	ZB F-13	9
31 リッド,バッテリー		64460-K2C-V00 ZB ZB	ZB F-14	4

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブを注文の際は、パーツカタログ本文中の部品名下に記載されている（）付バルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、バーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とバルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95001-30xxx-2x95001-30001-20M3.01
95001-30xxx-3x95001-30001-30M3.01
95001-30xxx-4x95001-30001-40M3.01
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M> <95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M> <95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M> <95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M> <95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-4x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-5x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138
95001-55xxx-6x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138
95001-75xxx-4x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-6x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-80xxx-2x9500	01-80001-50M8.01
95001-80xxx-3x9500	01-80001-60M8.01
95001-80xxx-4x9500	01-80001-60M8.01
95001-80xxx-5x9500	01-80001-50M8.01
95001-80xxx-6x9500	01-80001-60M8.01

ビニールチューブ
標準部品番号	パルク部品番号	パルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-01001-60M<95003-01003-60M>	2.9 6.8		13
95003-01xxx-60	95003-01001-60M<95003-01003-60M>	2.9 6.8		13
95003-03xxx-3x	95003-03001-60M<95003-03003-60M>	3.0 6.0		13
95003-03xxx-60	95003-03001-60M<95003-03003-50M>	3.0 6.0		13
95003-05xxx-3x	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-05xxx-60	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-07xxx-1x	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-20	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-3x	95003-07001-50M<95003-07003-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-60	95003-07001-50M<95003-07003-60M> <95003-07008-50M>	4.0 7.0		138
95003-07xxx-7x	95003-07001-70M<95003-07003-70M> <95003-07008-70M>	4.0 7.0		138
95003-08xxx-1x	95003-08001-10M<95003-08003-10M> <95003-08008-10M>	4.5 6.5		138
95003-09xxx-3x	95003-09001-60M<95003-09003-50M>	4.5 8.0		13
95003-09xxx-60	95003-09001-60M<95003-09003-50M>	4.5 8.0		13
95003-10xxx-1x	95003-10001-10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-20	95003-10001-10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-3x	95003-10001-60M<95003-10003-60M>	5.0 8.0		13
95003-10xxx-60	95003-10001-60M<95003-10003-60M>	5.0 8.0		13
95003-11xxx-3x	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-11xxx-60	95003-11001-60M<50003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-12xxx-1x	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138
95003-12xxx-20	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138

ビニールチューブ
標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-14xxxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-14xxxx-3x	95003-14001-50M<95003-14003-60M>	6.0 9.0		13
95003-14xxxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-17xxxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0		13
95003-19xxxx-1x	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxxx-20	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxx-3x	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-19xxx-60	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-40xxxx-20	95003-40001-10M<95003-40003-10M>	12.0 16.0		13
95003-21xxxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxxx-3x	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-23xxxx-60	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-3x	95003-25001-60M<95003-25003-60M>	9.0 11.0		13
95003-25xxx-7x	95003-25001-70M<95003-25003-70M>	9.0 11.0		13
95003-27xxxx-1x	95003-27001-10M<95003-27003-10M>	9.0 12.0		13
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 12.0		13
95003-27xxx-3x	95003-27001-60M<95003-27003-60M>	9.0 12.0		13
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 12.0		13
95003-33xxxx-1x	95003-33001-10M<95003-33003-10M>	10.0 14.0		13

ビニールチューブ
標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-33xxx-20	95003-33001-10M<95003-33003-10M>	10.0	10.0	13
95003-36xxx-1x	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-36xxx-20	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-37xxx-2x	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-38xxx-1x	95003-38001-10M<95003-38003-10M>	12.0	17.0	13
95003-38xxx-20	95003-38001-10M<95003-38003-10M>	12.0	17.0	13
95003-39xxx-1x	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95003-39xxx-20	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95003-40xxx-3x	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-43xxx-1x	95003-43001-10M<95003-43003-10M>	13.0	15.0	138
95003-43xxx-20	95003-43001-10M<95003-43003-10M>	13.0	15.0	138
95003-45xxx-1x	95003-45001-10M<95003-45003-10M>	14.0	18.0	138
95003-45xxx-20	95003-45001-10M<95003-45003-10M>	14.0	18.0	138
95003-50xxx-1x	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-20	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-3x	95003-50001-60M<95003-50003-60M>	16.0	19.0	13
95003-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5	26.5	13
95003-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5	26.5	13
95003-60xxx-1x	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-20	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-3x	95003-60001-60M<95003-60003-60M>	22.0	27.0	13
95003-60xxx-60	95003-60001-60M<95003-60003-60M>	22.0	27.0	13

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-11xxx-3x9500	5-11001-30M11.01
95005-11xxx-5x9500	5-11001-50M11.01
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x9500	5-12001-20M12.01
95005-12xxx-3x9500	5-12001-30M12.01
95005-12xxx-5x9500	5-12001-50M12.01
95005-14xxx-1x9500	5-14001-10M14.01
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x9500	5-14001-30M14.01
95005-14xxx-5x9500	5-14001-50M14.01
95005-17xxx-1x9500	5-17001-10M17.01
95005-17xxx-2x9500	5-17001-20M17.01
95005-17xxx-3x9500	5-17001-30M17.01
95005-17xxx-5x9500	5-17001-50M17.01
95005-30xxx-3x9500	5-30001-30M3.01
95005-30xxx-5x9500	5-30001-50M3.01
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x9500	5-35001-20M3.51
95005-35xxx-3x9500	5-35001-30M3.51
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x9500	5-35001-50M3.51
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x9500	5-45001-20M4.51
95005-45xxx-3x9500	5-45001-30M4.51

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-5x95005-45001-50M4.51
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x95005-50001-50M5.01
95005-55xxx-1x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x95005-65001-20M6.51
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x95005-70001-50M7.01
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x95005-75001-20M 7.31
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x95005-80001-20M8.01

*注）Xは数字、英字を省略表示したものです。

◎ 注意: フューエルホース／チューブと一般用チューブ、及びビニールチューブを間違えて使用すると危険が生じます。

フューエルホース／チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

● フューエルホース／チューブと一般用チューブ、及びビニールチューブのバルク部品番号の構成について

(例) 95001-75001-50M

-バルク部品

バルク部品を表します。

マーキングコード（フューエルホース／チューブおよび一般用チューブ）

変更コード（ビニールチューブ）

・ナンバリングマークおよび変更順を示しますがバルク部品では0でナンバーなしです。

種類コード

・フューエルホース 2 : ブレード外部で赤色 (内径 3mm のみ)

5:ブレード内部で黒色

・フューエルチューブ 3 : 赤色 (内径 3mm のみ)

4: 灰色+赤線 (内径 3mm のみ)

6：黑色

・ビニールチューブ 1：透明 ・一般用チューブ 1：灰色

2：黑色

3：うす赤色

6：うす赤色

7：うす黑色

長さ: 001:1 m ( 標準)

003:3m

008:8 m 未設定のものもあります。

内径コード（フューエルホース／チューブおよび一般用チューブ）

30:3.0 mm

35:3.5 mm

45:4.5 nn

50:5.0 mm

55:5.3 mm 5.5 mm

65:6.5 mm

70:7.0 mm

75:7.3 mm 7.5 mm

80:8.0 mm

内外径コード（ビニールチューブ）

01:内径2.9外径6.8mm

03:内径 3 外径 6 mm

05:内径 3.5 外径 6.5 mm

07: 内径 4 外径 7 mm

08:内径4.5外径6.5mm

09:内径4.5外径8mm

12：内径5外径7mm

10:内径 5 外径 8 mm

11: 内径 5 外径 9 mm

11:11 mm

91:12 mm (外径 15 mm)

92:12 mm (外径 16 mm)

12:12 mm (外径 17 mm)

14:14 mm

17:17 mm

ホース/チューブのタイプ 1: フューエルホース/チューブ

3: ビニールチューフ

5：一般用チューブ

37: 内径 11 外径 15 mm

38: 内径 12 外径 13 mm

39: 内径 12 外径 14 mm

40: 内径 12 外径 16 mm

43: 内径 13 外径 15 mm

45: 内径 14 外径 18 mm

50:内径 16 外径 19 mm

55:内径 17.5 外径 20.5 mm

60: 内径 22 外径 27 mm

エンジン グループ
E-1シュラウド/ファンカバー	E-2シリンダーヘッドカバー	E-3シリンダーヘッド
E-4カムシャフト/バルブ	E-5カムチェン/テンショナー	E-6シリンダー
E-10A.C.G.スターター	E-11オイルポンプ	E-13L.サイドカバー
E-16ドライブフェイス	E-17ドリブンフェイス	E-17-10トランスミッション
E-19-10R.クランクケース	E-19-20L.クランクケース	E-20クランクシャフト/ピストン
E-22スロットルボディ	EOP-1ガスケットキットA	EOP-2ガスケットキットB
フレーム グループ

フレーム グループ

フレーム グループ

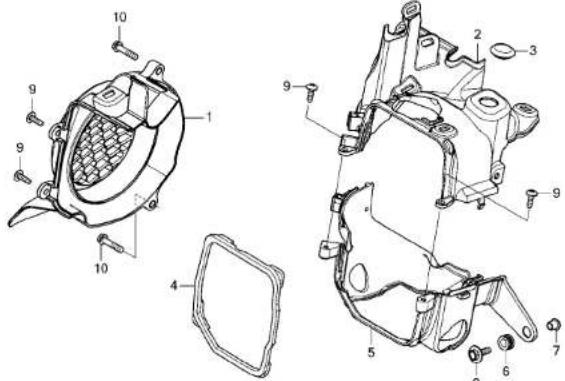

E-1 シュラウド / ファンカバー
見出 希望 使用個数適用号機
部品番号部品名 NSC110 M P 初号機 終号機
1 19610-K2C-V00 カバー-COMP.,クーリングファン ...... 1,830 1 12 19621-K2C-V00 シュラウド,インプーク ...... 1 13 19623-K0P-D00 グロメット,アンショナーホール ...... 1 14 19625-K0J-N00 シール,シュラウド ...... 1 15 19631-K2C-V00 シュラウド,エキゾースト ...... 1 16 19639-GBC-000 ラバー,マウンティング ...... 1 17 33715-GBO-900 カラー,テールライトセツティング ...... 1 18 93404-06020-00 ボルトワッシャー 6X20 ...... 1 19 93903-25380 スグリュー,タツピング 5X16 ...... 4 410 96001-06025-07 ボルト,フランジ 6X25 ...... 2 2

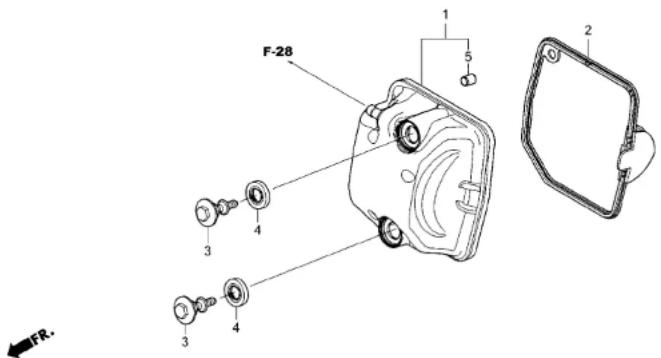

E-2シリンダーヘッドカバー
K2C1E0200
	1 1111C4 カバー-, シリンダーヘッド ········ 0.2
見出部品番号部品名希望使用個数適用号機NSC110タ イ ブ
编号	NSC110N P 初号機終号機
1 12310-K2C-V00 カバー-COMP., ヘッド ········ 7,150 1 12 12391-K2C-V02 ガスケットCOMP., シリンダーヘッドカバー 1 13 90017-GCC-000 ボルト, ベッドカバー ········ 2 24 90543-MV9-670 ラバー-, マウンティング ········ 2 25 94301-08100 ノックピン 8X10 ········ 1 1

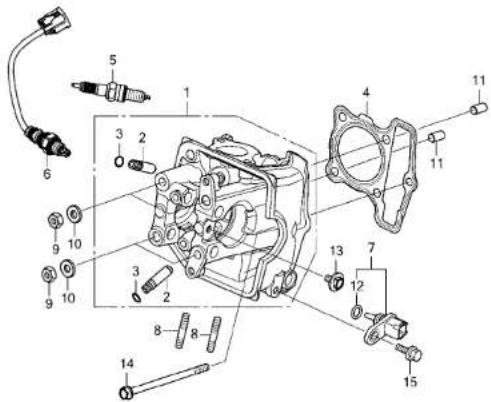

E-3シリンダーヘッド
	1 111106 ヘッド, シリンダー...... 3.8
K2C1E0300
見出部品番号部品名	希望使用個数適用号機NSC110N P 初号機 終号機
番号
1 12200-K2C-D00 ヘッドCOMP., シリンダー...... 17,600 1 -12200-K2C-D20 ...... - 12 12204-K0J-P00 ガイド, バルソブ(オーバーサイズ) ... 2 23 12206-K0J-N00 クリツソブ, バルソブガイド ...... - 2 2 -12206-K2C-V90 ...... - 2 2 -4 12251-K0J-N01 ガスケット, シリンダー・ヘッド ...... 1 15 31917-KWP-D01 アラグ, スパーク(MR7C-9N)(NGK) 1 16 36532-K2C-V01 センサー, 02 ...... 1 17 37750-K1A-N01 センサーASSY., オイルテンプレチャー(パナソニック) 1 18 90032-K0J-N00 ボルト, スタット 7X16.5 ...... 2 29 90201-GCC-000 ナツト, 6カク 7MM ...... 4 410 90402-KWW-740 ワッシャー 7.2X16X2.5 ...... 4 411 90701-KFM-900 ノックピン, スペ シャル 8X14 ...... 2 212 91304-K1A-N01 Oリング 6.3X2.5 ...... 1 113 93404-06012-00 ボルトワツシャー 6X12 ...... 1 114 95701-06105-00 ボルト, フランジ 6X105 ...... 1 115 96001-06016-00 ボルト, フランジ 6X16 ...... 1 1

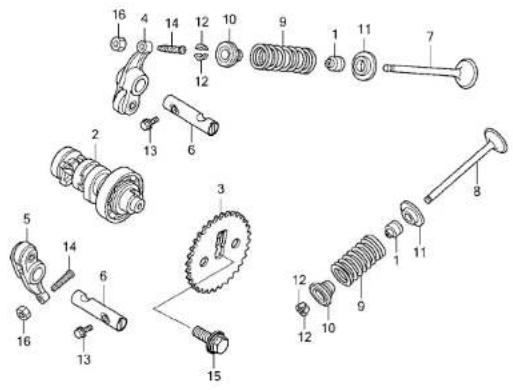

E-4カムシャフト/バルブ
	2 111118 カムシャフト...... 2.8
見出希望使用個数適用号機部品番号部品名NSC110M P 初号機終号機
番号	タイプ
1 12209-K56-N01 シール,パルプステム(NOK) ...... 410 2 212209-ML0-722 シール,パルプステム(アライ) ...... 2 22 1 12 14100-K2C-V00 カムシャフトCOMP. ...... 1 13 14321-K0J-N00 スプロッット,カル(32T) ...... 1 14 14430-K1A-N00 アームCOMP.,インテークパルプロッカー · 1 -14430-K0J-N00 ...... - 15 14440-K1A-N00 アームCOMP.,エキゾーストパルプロッカー 1 -14440-K0J-N00 ...... - 16 14451-K2C-V01 シャフト,ロッカーアーム ...... 2 27 14711-K0L-D00 パルプ,インレット ...... 1 -14711-K1M-T00 ...... - 18 14721-K0J-N00 パルプ,エキゾースト ...... 1 -14721-K1M-T00 ...... - 19 14751-K2C-V01 スプリング,パルプ ...... 2 210 14771-K1M-T00 リテーナ-,パルプスプリング ...... 2 211 14777-K0J-N00 シート,パルプスプリング ...... 2 212 14781-MJE-D00 コツター,パルプ ...... 4 414 14781-ML0-720 コツター,パルプ(フジオーゼツクス) ... 4 413 90002-KWB-600 ホルト,フランジ 5X12 ...... 2 214 90012-KWW-740 スグリュー,タベツトアジヤステイング ... 2 215 90082-KYY-900 ホルトワッシャー 8X22 ...... 1 116 90206-001-000 ナット,タベツトアジヤステイング ...... 2 2K2C1E0400
	+ 9 1111P2 インテークバルブ スプ リング /ステムシール(1個) 2.9

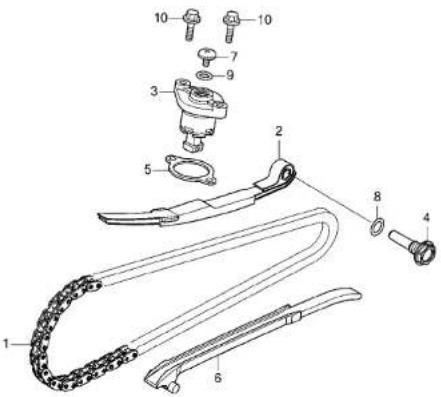

E-5カムチェン / テンショナー
K2C1E0600
見出部品番号部品名希望使用個数適用号機NSC110初号機終号機タイプ
1 14401-K44-V81 チエン,カム(ダイドー)(90L) ...... 2,580 1 12 14510-K0J-N00 テンショナー,カムチエン ...... 1 13 14520-K60-T01 リフターASSY..テンショナー ...... 1 14 14531-K2C-V00 ピボット,カムチエンテンショナー ...... 1 15 14560-K97-T01 ガスケット,テンショナーリフター(NLK) .. 1 16 14611-K0J-N00 ガイド,カムチエン ...... 1 17 90005-KY7-000 スクリュー,パン 6X6 ...... 1 18 91301-K0J-N00 Oリング 6.8X2.0 ...... 1 19 91306-MG3-000 Oリング 1.5X9.5 ...... 1 110 95701-06022-00 ボルト,フランジ 6X22 ...... 2 2

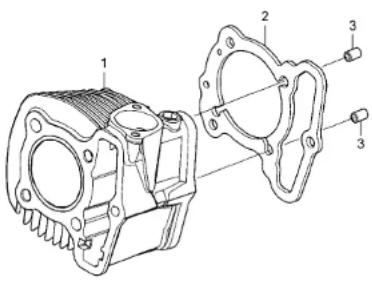

E-6シリンダー
K2C1E0600
	1 1111A5 シリンダー...... 3.0
見出希望使用個数適用号機部品番号部品名NSC110タ イ ブ番号M P 初号機終号機
1 12100-K2C-V00 シリンダーCOMP...... 17,800 1 12 12191-KOJ-N01 ガスケット, シリンダー(ニッポンリークレス) 1 13 90701-KFM-900 ノッケピン, スペ シャル 8X14 ...... 2 2

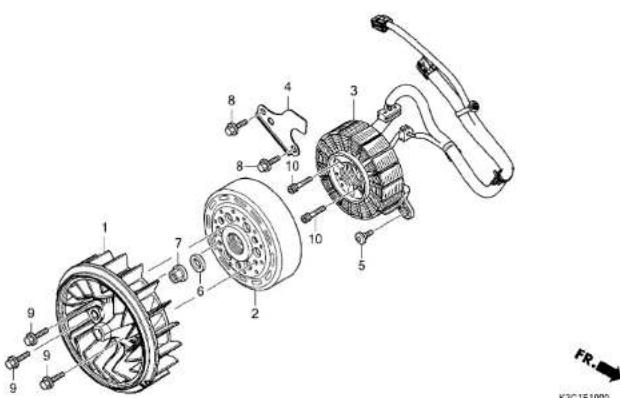

E-10 A.C.G. スターター
	1 1151A6 ファン, クーリング ...... 0.3
見出 部品番号部品名 希望 使用個数適用号機
编号	NSC110 M P 初号機 終号機 タイプ
1 19510-K2C-V00 ファンCOMP., ターリング ...... 1,710 1 12 31210-K2C-J01 フライホイールCOMP. ...... 1 -31210-K2C-D21 ...... - 13 31220-K2C-D01 ステーターCOMP. ...... 1 14 32961-K0J-N00 クランバー, A.C.ジエネレーターコード · 1 15 90001-KWR-000 ボルト, ソケット 6X18 ...... 1 16 90439-KWZ-900 ワッシャー 12X24X2.3 ...... 1 17 94050-12000 ナツト, フランジ 12MM ...... 1 18 95701-06014-00 ボルト, フランジ 6X14 ...... 2 29 95701-06016-00 ボルト, フランジ 6X16 ...... 3 310 96700-06025-00 ボルト, ソケット 6X25 ...... 3 3

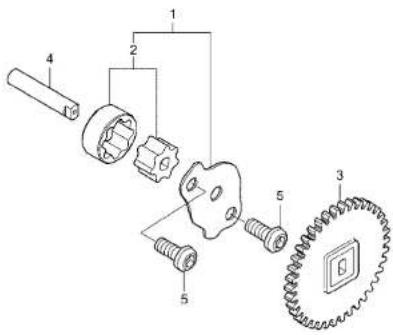

E-11オイルポンプ
K2C1E1100
見出部品番号部品名NSC110初号機終号機タイプ
1 15010-K2C-V00 ポンプ セット,オイル ...... 2,640 1 12 15021-K0J-N00 ローターセット,オイルポンプ ...... 1 13 15130-K2C-V00 ギヤ-COMP.,オイルポンプ ドリゾン(38T) 1 -15130-K2C-V90 ...... - 14 15135-K2C-V00 シャフト,オイルポンプ ...... 1 15 90004-K0J-N00 ボルト,スペシャル 6X14 ...... 2 2

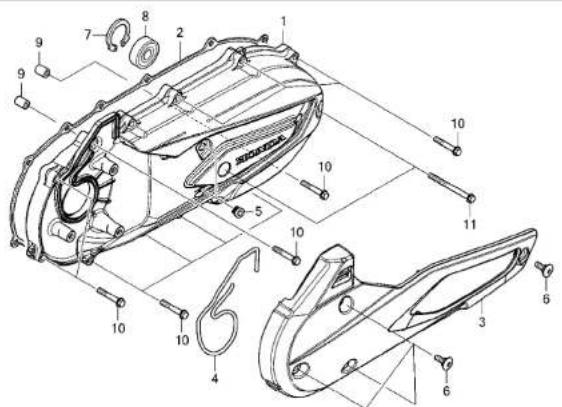

E-13 L. サイドカバー
	K2C1E1300
							1 1101A6 カバー,クランケース :レフト...... 0.4
見出 郵品番号 郵品名 希望 使用個数適用号機
番号	NSC110M P 初号機 終号機						タイプ
1 11341-K2C-V00 カバー,L.サイド ...... 10,100 1 -11341-K2C-VA0 ...... - 1 ...... 2J11341-K2C-V90 ...... - 1 ...... J2 11395-K2C-V01 ガ スケット,L.カバー ...... 1 13 19641-K2C-V00 ダ クト,L.カバー ...... 1 14 19748-K2C-V00 シール,ダ ケト ...... 1 15 83501-MG7-000 ダ ロメット,サイド カバー ...... 2 26 90101-K29-900 ホ ルト,ソケット 6X18 ...... 4 47 90601-KZL-930 サーグリウプ,インターナル 32MM ...... 1 18 91005-KVB-S50 ベ アリング COMP.(6002UU)(NSK) 1 19 94301-08100 ノツピン 8X10 ...... 2 -90702-KFM-900 ノツピン 8X12 ...... - 210 96001-06035-00 ボ ルト,フランジ 6X35 ...... 11 1111 96001-06060-00 ボ ルト,フランジ 6X60 ...... 2 2

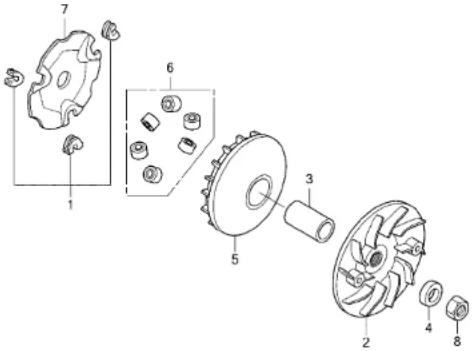

E-16ドライブフェイス
K2C1E1600
	2 2111A0 フェイス,ドライブ...... 0.4
見出部品番号部品名NSC110M P 初号機 終号機タイプ
番号	1 22011-KOJ-N00 ピースセット,スライド(バンドー).... 670 1 122011-K1A-N00 ピースセット,スライド...... 1 12 22102-KOJ-N00 フエイスト,ライブ...... 1 13 22105-KOJ-N00 ボス,ドライブ,フエイス...... 1 14 22109-K44-V80 ワツシャー,ドライブ,フエイス...... 1 15 22110-KOJ-N00 フエイスCOMP.,ムーパブルドライブ · 1 16 22123-KOJ-N00 ローラーセット,ウエイト(バンドー).... 1 17 22131-KOJ-N00 プレート,ラジブ...... 1 18 94030-14200 ナツト,6カク 14MM...... 1 1

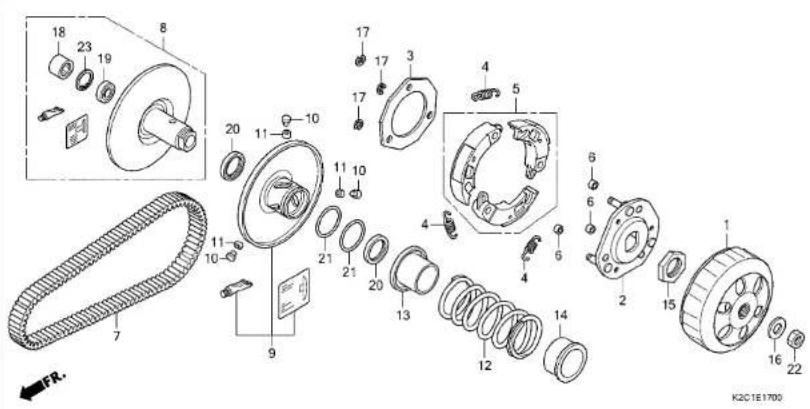

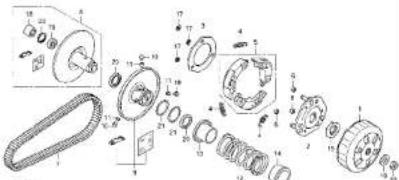

E-17ドリブンフェイス
	1 2121A0 アウター,クラッチ...... 0.3
見出部品番号部品名NSC110M P 初号機終号機タイプ
番号
1 22100-K0J-N01 アウターCOMP.,クラッチ(F.C.C.) ... 4,450 1 12 Z2350-K0J-N01 プレートCOMP.,ドライブ(F.C.C.) 1 13 Z2361-K44-V81 プレート,クラッチサイド(F.C.C.) ... 1 14 Z2401-KVY-900 スプリング,クラッチ ...... 3 35 Z2535-K2F-N00 ウエイトセット,クラッチ(F.C.C.) ...... 1 16 Z2804-148-000 ラバー,クラッチダンパ- ...... 3 37 Z3100-K0J-N01 ベルト,ドライブ(バントー) ...... 1 -23100-K2C-D01 ...... 1 18 Z3205-K0J-N00 フエイスセット,ドリブン(F.C.C.) ... 1 19 Z3224-K0J-N00 フエイスセット,ムーバブルドリブン(F.C.C.) 1 110 Z3225-KSY-900 ピン,ローラーガイド ...... 3 311 Z3226-KVB-900 ローラーガイド ...... 3 312 Z3233-K0J-N01 スプリング,ドリブンフェイス(F.C.C.) 1 113 Z3237-GY6-940 カラー,シール ...... 1 114 Z3238-KZR-600 カラー,スプリング ...... 1 115 90202-KN7-670 ナツト,スペシャル 28MM ...... 1 116 90441-GY6-940 ワッシャー 12.2X29X2.5 ...... 1 117 90454-GB2-000 サーケリップ 6MM ...... 3 318 91001-KCW-003 ベアリング,ニードル 20X29X18(NTN) 1 191109-KVY-902 ベアリング,ニードル 20X29X18(SCHAEFFLER) 1 191109-GGC-601 ベアリング,ニードル 20X29X18(F.C.C.) 1 -

E-17ドリブンフェイス
見出部品番号部品名希望使用個数適用号機
番号	NSC110M P 初号機 終号機	タイプ
18) 91109-K2S-N01 ベ アリング ,ニード ル 20X29X18(F.C.C.) - 119 91002-GA7-701 ベ アリング ,ラジ アルポール 6902U(NTN) 1 191002-GA7-702 ベ アリング ,ラジ アルポール 6902U(フジ コシ) 1 191004-GGC-G01 ベ アリング ,ラジ アルポール 6902U(F.C.C.) 1 191009-K93-T01 ...... 1 191009-KVY-961 ベ アリング ,ラジ アルポール 6902U(NSK) 1 120 91211-K81-N01 シール,ドリブンフェイス 34X41X4(F.C.C.) 2 221 91384-KVB-900 0リング 38.8X1.9 ......22 94030-12200 ナット,6カク 12MM ......123 94520-28000 サークリップ ,インターナル 28MM ......1 1	NSC110M P 初号機 終号機

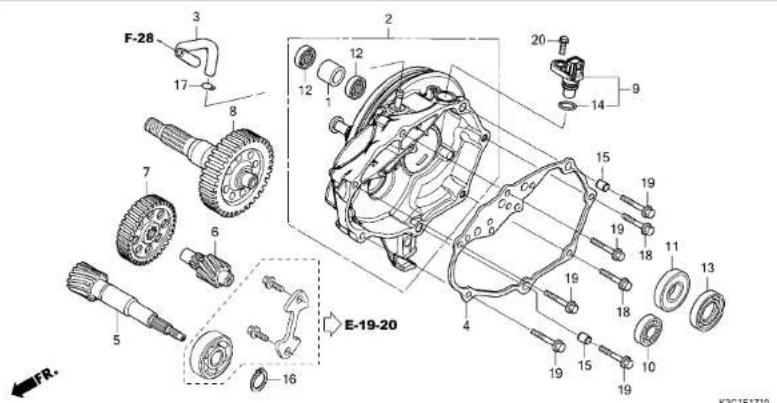

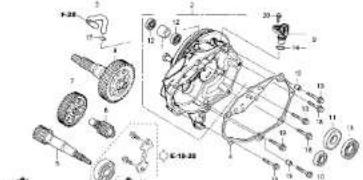

E-17-10トランスミッション
見出部品番号部品名希望使用個数適用号機
编号	NSC110						タイプ
	M	P	初号機	終号機
1	11204-KGF-900	スリーブ、リヤーブレーキオム	670	1	1
2	Z1200-K2C-V00	ケースCOMP.、トランスミツション	1	1
3	21211-K2C-V00	チューブ、トランスミツションブリーザー	1	1
4	21395-K1A-N02	ガスケット、ミツションケース(ニッポンリークレス)		1	1
5	23411-K0J-N00	ドライブシャフト(18T)	1	1
6	23421-K0J-N00	カウンターシャフト(12T)	1	1
7	23422-K0J-N00	ギヤー、カウンター(51T)	1	1
8	23430-K0J-N00	ギヤーCOMP.、アイナル(45T)	1	1
9	37700-K0L-D11	センサ-ASSY.、スピード(バナソニック)		1	1
10	91006-KZR-601	ベアリング,ラジアルボール 6201(NTN)		1	1
11	91009-K50-T01	ベアリング,ラジアルボール60/22 UU(フジコシ)		1	1
12	91201-434-003	オイルシール 14X20X3.2(アライ)	2	2
13	91204-K44-V01	オイルシール 29X44X7(アライ)	1	1
14	91304-K0L-D01	Oリング 11.4X2.1	1	1
15	94301-08100	ノックピン 8X10	2	2
16	94510-20000	サークリップ、エキスターナル 20MM	1	1
17	95002-50000	クリップ、チューブ(C9)	1	1
18	95701-06028-00	ボルト,フランジ 6X28	2	2
19	95701-06038-00	ボルト,フランジ 6X38	5	5
20	96001-06016-00	ボルト,フランジ 6X16	1	1

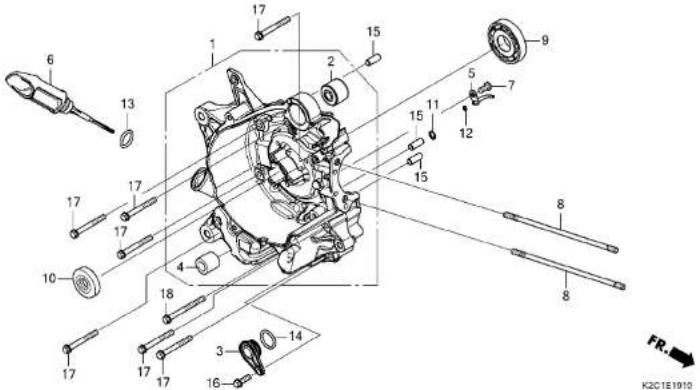

E-19-10 R. クランクケース
見出 部品番号部品名 希望使用個数適用号機
编号	NSC110					タイプ
	M	P	初号機	終号機
1	11100-K2C-D00	クランクケースCOMP.,R.	......	13,500	1	1
2	11103-K0J-N00	ブツシユ,エンジンバジガーラババー	......	1	1
3	11105-K0J-N00	キャップ,R.クランクケース	......		1	1
4	11205-GBC-300	ブツシユ,メインスタンド	......			1	1
5	15201-K2C-V00	ジエットCOMP.,ピストン	......		1	1
6	15651-K2C-V00	ゲージ,オイルレベル	......			1	1
7	90003-K0J-N00	ホルト,スベシャル	6X12	......	1	1
8	90031-K0J-N00	ホルト,シリダースタッド	7X119.5			2	2
9	91001-K2F-N01	ベアリング,ラジアルボール
		22X56X11.5(フジコシ)		1	1
10	91201-K44-V01	オイルシール	20.8X30.5X6(アライ)	1	1
11	91303-001-010	Oリング	8MM	......	1	1
12	91305-K0J-N00	Oリング	3.8X1.4	......	1	1
13	91307-035-000	Oリング	18X3	......	1	1
14	91308-K0J-N00	Oリング	18.8X2.4	......	1	1
15	94301-08200	ノックピン	8X20	......		3	3
16	96001-06018-00	ボルト,フランジ	6X18	......		1	1
17	96001-06050-00	ボルト,フランジ	6X50	......		7	7
18	96001-06070-00	ボルト,フランジ	6X70	......		1	1

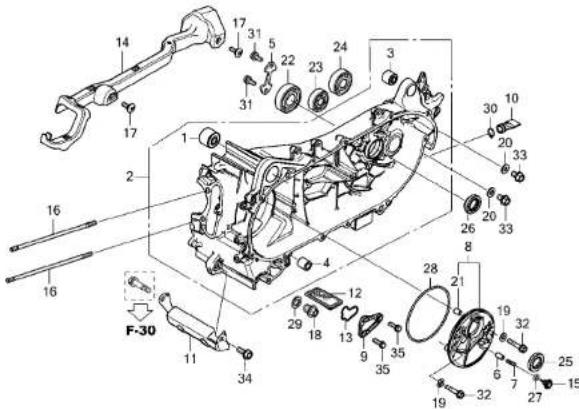

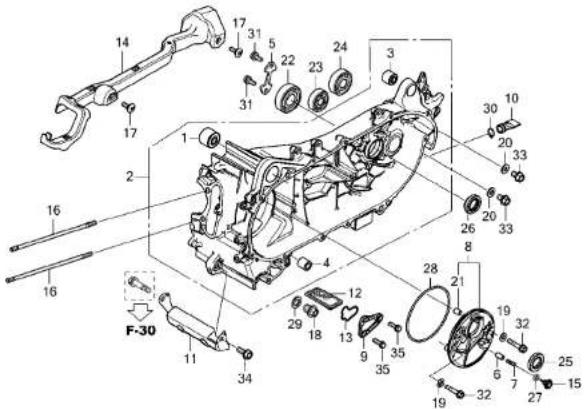

E-19-20 L. クランクケース
K2C1E1020
見出部品番号部品名希望使用個数適用号機
番号	NSC110						タイプ
	H	P	初号機	終号機
1	11103-KOJ-N00	ブツシユ,エンジンハンガーラバー	....	480	1	1
2	11200-K2C-V00	クランクケースCOMP.,L.	....			1	1
3	11203-K35-J00	ブツシユ,リヤークツシヨンアンダーラバー	..		1	1
4	11205-GBC-300	ブツシユ,メインスタンド	....		1	1
5	11208-KOJ-N00	プレート,ミツションペアリングセッティング	......		1	1
6	11215-KOJ-N00	プラグ,ペアリングプツシユ	....		1	1
7	11216-KOJ-N00	スプリング,ペアリングプツシユ	....		1	1
8	11320-K2C-V00	セパレータ-COMP.,オイル	....				1	1
9	11333-KOJ-N00	カバー,オイルスクリーン	....				1	1
10	11343-KVG-900	チューブ,ドレン	....		1	1
11	11411-KOJ-N00	プレート,エンジンガード	....		1	1
12	15421-KOJ-N00	スクザーン,オイルフイルター	....		1	1
13	15422-KOJ-N00	ガスケット,オイルスクリーンカバー	....		1	1
14	32112-KOJ-N00	プロテクター,スピードセンサー	....				1	-
	32112-K2C-V90	......						1
15	90001-KOJ-N00	ボルト,スペシャル 8MM	....		1	1
16	90031-KOJ-N00	ボルト,シリンダースタット 7X119.5				2	2
17	90101-K29-900	ボルト,ソゲット 6X18	....		2	2
18	90131-883-000	ボルト,ドレンプラグ 12X15	....		1	1
19	90401-KOJ-N00	ワツシャー,シーリング 6MM	....		2	2
20	90474-333-000	ワツシャー,シーリング 8MM	....		2	2
21	90702-KVR-C00	ノツケピン,スペシャル 8X12	....		1	1
22	91003-KZR-601	ペアリング,ラジアルボール 6204(NTN)				1	1

E-19-20 L. クランクケース
K2C1E1020
見出 部品番号部品名 希望 使用個数適用号機
備号	NSC110M P 初号機 終号機
23 91005-KZR-601 ベアリング,ラジアルポール 6301(NTN) 1 -91005-K2S-N01 ベアリング,ラジアルポール 6301 (FAG) - 124 91008-KZR-601 ベアリング,ラジアルポール 6302 (NTN) 1 125 91202-K2F-N01 オイルシール 19.5X31.5X6(アライ)・26 91203-K35-J01 オイルシール 20X32X6(アライ)......27 91301-K0J-N00 Oリング 6.8X2.0......28 91307-K0J-N00 Oリング 95X2.0......29 94109-12000 ワッシャー,ドレンプ ラグ 12MM......30 95002-80000 クリツブ,チューブ(C12)...... 1 131 95701-06016-00 ボルト,フランジ 6X16......32 95701-06030-00 ボルト,フランジ 6X30......33 95701-08012-00 ボルト,フランジ 8X12......34 95701-08018-00 ボルト,フランジ 8X18......35 96001-06018-00 ボルト,フランジ 6X18......	タイ フ

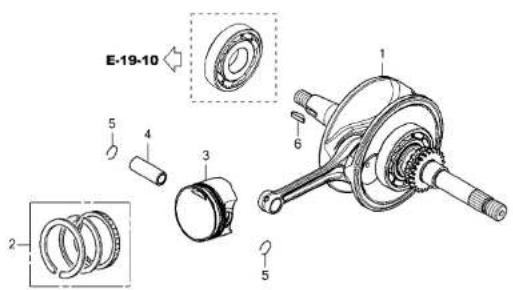

E-20 クランクシャフト / ピストン
K2C1E2000
	1 1101B5 クランクシャフト...... 4.6
見出 部品番号部品名 希望 使用個数適用号機
编号	NSC110M P 初号機 終号機 タイプ
1 13000-K2C-V00 クランクシャフトCOMP. ...... 27,300 1 12 13012-KOJ-N00 リング ヒット, ビ ストン(スタンダード) (TPR) 1 113011-KOJ-N00 リング ヒット, ビ ストン(スタンダード) (リケン) - 13 13101-K2F-T00 ビ ストン(スタンダード) ...... 1 14 13111-KOJ-N00 ビン, ビ ストン ...... 1 15 13115-K23-900 クリップ, ビ ストンピン 12MM ...... 2 26 90741-003-010 キー, ウツドラフ 4MM ...... 1 1

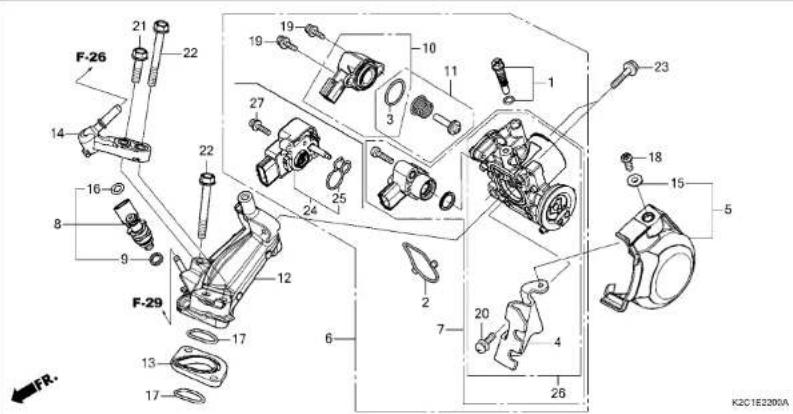

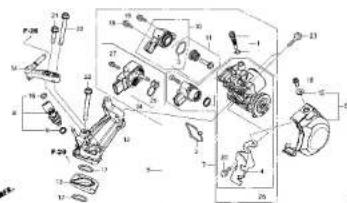

E-22 スロットルボディ
見出 部品番号部品名 希望使用個数適用号機
编号
1	16016-K0J-N01	スクリーセット	670	1	1
2	16075-K0J-N01	Oリング,スロットルボディ	1	-
3	16075-K2C-D01	......	-	1
4	16077-KVB-S51	Oリング	1.9X20.4	1	1
5	16169-K0J-N01	ステー,ワイヤー	1	1
6	16305-K2C-V00	カバーCOMP.,スロットルボディ	1	1
7	16400-K2C-V01	ボディASSY.,スロットル(GQRCD A)			1	-
8	16400-K2C-D21	ボディASSY.,スロットル(GQRUD A)			-	1
9	16410-K2C-V01	ボディセット	1	-
10	16450-K76-T61	インジエクターASSY.,フユーエル	1	1
11	16472-KPC-D50	リング,シール	1	1
12	16480-K0J-N01	ソレノイド	1	1
13	16485-GGZ-J01	シートセット	1	1
14	17110-K2C-J00	パイプCOMP.,インレット	1	-
15	17110-K2C-D00	......	-	1
16	17119-K2C-V00	インシレーター,インテークパイプ	1	1
17	17560-K0J-N00	ジョイントCOMP.,インジエクター	1	1
18	61106-GGN-J00	カラー,スロットルボディカバー	1	1
19	91301-GGL-J01	Oリング 6.3X2.2	1	1
20	91301-K2C-V01	Oリング 29X2	2	2
21	93500-05012-0A	スクリーパン 5X12	1	1
22	93891-04010-18	スクリーウツシャー 4X10	2	2
23	93892-05012-18	スクリーウツシャー 5X12	1	1
24	95701-06022-00	ポルト,フランジ 6X22	1	1
25	95701-06050-00	ポルト,フランジ 6X50	2	2

E-22 スロットルボディ
見出 部品番号部品名 希望 使用個数適用号機
番号	NSC110N P 初号機 轉号機 タイプ
23 96001-06020-00 ポルト,フランジ 6X20 40 2 224 16060-KOP-D01 センサーセット 40 2 225 16077-KOP-D01 リング 40 2 226 16410-K2C-D21 ボディセット 40 2 227 93891-04016-18 スクリュークッシャー 40 2 2

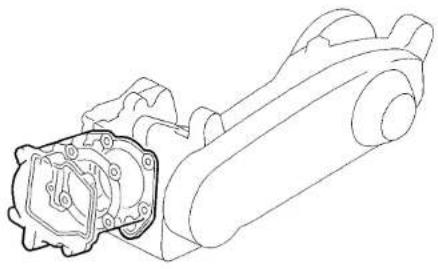

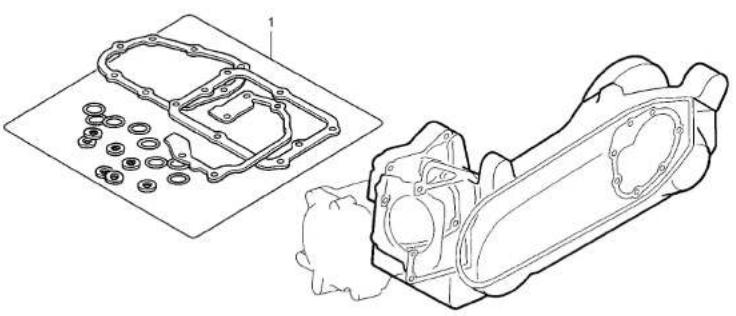

EOP-1ガスケットキット A
K2C1X0100
		未案内......
見出部品番号部品名希望使用個数適用号機NSC110初号機終号機タイプ
番号	NSC110M P
1 06111-K2C-D00 ガ スケットキットA ...... 3,020 1 112191-K0J-N01 ガ スケット,シリンダー(ニッポンリーケレス) 1 112391-K2C-V02 ガ スケットCOMP.,シリンダーヘッドカバー 1 114560-K97-T01 ガ スケット,テンショナーリフター(NLK) ... 1 118291-KVB-900 ガ スケット,エキグーストパイプ ...... 1 190543-MV9-670 ラバー,マランティング ...... 2 291301-K0J-N00 Oリング 6.8X2.0 ...... 1 191304-K1A-N01 Oリング 6.3X2.5 ...... 1 191306-MG3-000 Oリング 1.5X9.5 ...... 1 1

EOP-2ガスケットキット B
K2C1X0300
見出部品番号部品名NSC110N P 初号機 終号機
1 06112-K2C-D00 ガ スケツトキットB ...... 4,440 1 111395-K2C-V01 ガ スケツト,L.カバー ...... 1 115422-KOJ-N00 ガ スケツト,アイルスクリーンカバー ...... 1 121395-K1A-N02 ガ スケツト,ミッションケース(ニッポンリークレス) 1 190401-KOJ-N00 ワッシャー,シーリング" 6MM ...... 2 290474-333-000 ワッシャー,シーリング" 8MM ...... 2 291301-KOJ-N00 Oリング" 6.8X2.0 ...... 1 191303-001-010 Oリング" 8MM ...... 1 191304-KOL-D01 Oリング" 11.4X2.1 ...... 1 191305-KOJ-N00 Oリング" 3.8X1.4 ...... 1 191307-035-000 Oリング" 18X3 ...... 1 191307-KOJ-N00 Oリング" 95X2.0 ...... 1 191308-KOJ-N00 Oリング" 18.8X2.4 ...... 1 191384-KVB-900 Oリング" 38.8X1.9 ...... 2 294109-12000 ワッシャー,ドレンプラグ" 12MM ...... 1 1

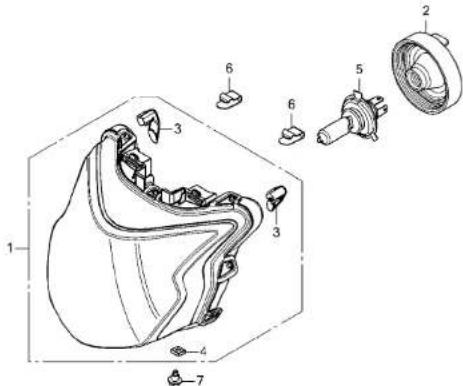

F-1ヘッドライト
←TFR.K2C1F0100
見出部品番号部品名希望使用個数適用号機
编号	NSC110M P 初号機 終号機				タイプ
1	33101-K2C-V01	ヘッドライトユニット	10,000	1	1
2	33102-K44-V01	カバー,ラバー	1	1
3	33113-K20-901	パイプ,CP	2	2
4	33115-KBA-830	ナット,アジヤステイング	1	1
5	34901-K57-V01	パルプ,ヘッドライト(HS1)(12V 35/35W)(スタンレー)		1	1
6	53209-GAH-000	クリップ,ヘッドライト	2	2
7	90101-KZL-930	ポルト,アジヤステイング	1	1

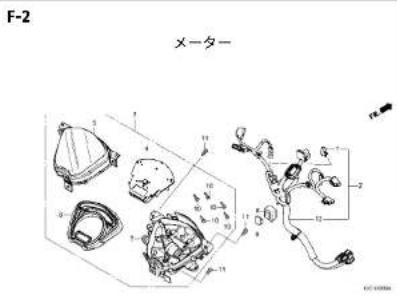

F-2 メーター
	1 6131B3 レクチファイヤー, シリコン...... 0.4
見出 郵品番号部品名 希望 使用個数適用号機
番号	NSC110 M P 初号機終号機 タイプ
1 31700-124-008 レクチファイヤーASSY., シリコン(シンデンゲン)	1 - 1 ---- 2J
2 32103-K2C-J00 サブハーネス, フロント ......	1 - 1 ---- 2J
3 37100-K2C-J01 メーターカSSY., コンピネーション(KPH)	1 - 1 ---- 2J
37100-K2C-J31 ......	- 1 ---- 2J
37100-K2C-J21 ......	- 1 ---- 2J
4 37110-K2C-J01 メーターコMP., コンピネーション(KPH)	1 - 1 ---- 2J
37110-K2C-J31 ......	- 1 ---- 2J
37110-K2C-J21 ......	- 1 ---- 2J
5 37211-K2C-V01 レンズ ......	1 1
6 37214-K2C-V01 プレートASSY., リフレクティング....	1 1
7 37620-K2C-V01 クースASSY., アシダ - ......	1 1
8 38301-KPH-881 リレーCOMP., ウインカー(ミツバ) ......	1 1
9 38306-GE7-000 サスペンション, フインカーリレー ......	1 1
10 93903-22420 スクリュー, ダッピング 3X16 ......	5 5
11 93903-35310 スクリュー, タッピング 5X16 ......	3 3
12 32103-K2C-J20 サブハーネス, フロント ......	- 1 ---- 2J

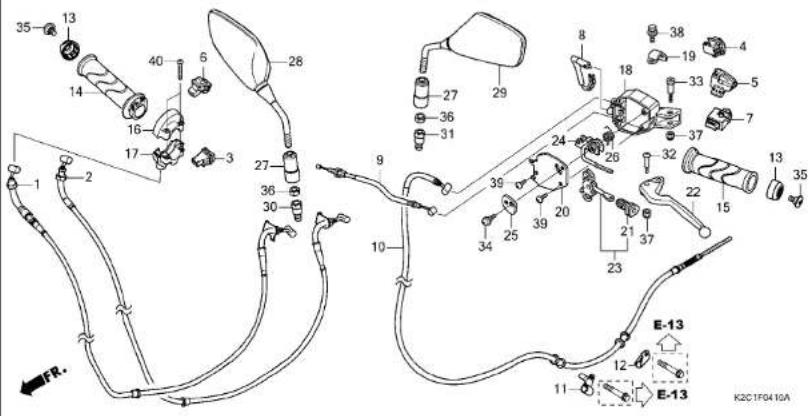

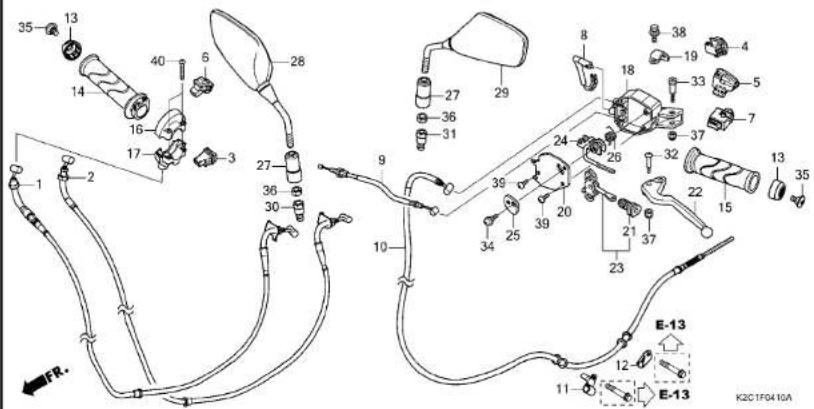

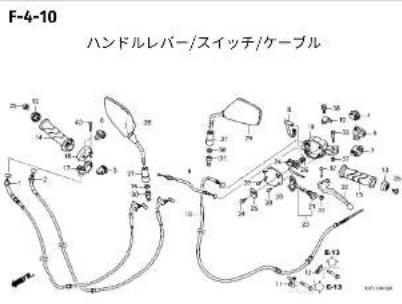

F-4-10 ハンドルレバー / スイッチ / ケーブル
見出 部品番号部品名 希望使用個数適用号機
编号				NSC110			タイプ
				N	P	初号機	終号機
1	17910-K2C-V01	ケープルCOMP.A,スロットル	......	2,370	1	1
2	17920-K2C-V01	ケープルCOMP.B,スロットル	......		1	1
3	35160-K27-V01	スイッチユニット,スター(アサヒ)	......		1	1
4	35170-K27-V01	スイッチユニット,マー(アサヒ)	......		1	1
5	35180-K47-N01	スイッチユニット,ホーン(アサヒ)	......		1	1
6	35190-K1A-N11	スイッチユニット,アイドル(アサヒ)	......		1	1
7	35200-K66-V11	スイッチユニット,ウインカー(アサヒ)	......		1	1
8	35340-GFM-J11	スイッチASSY.,フロントストップ	......		1	1
9	43440-K44-V81	ケープルCOMP.,フロントブレーキ コスタティング	......		1	1
10	43450-K2C-V01	ケープルCOMP.,リヤープレーキ	......		1	1
11	43455-K2C-V00	クランバー-A,リヤープレーキケープル	......		1	1
12	43456-K2C-V00	クランバー-B,リヤープレーキケープル	......		1	1
13	53102-K2C-V00	カバー,グリップエント	......			2	2
14	53140-K44-V00	グリップCOMP.,スロットル	......		1	1
15	53166-KWB-600	グリップ,L.ハンドル	......			1	1
16	53167-K66-V00	ハウジンダ,アッパースロットル	......			1	1
17	53168-K66-V00	ハウジンダ,アンダースロットル	......			1	1
18	53172-K2C-V00	ブラケット,L.ブレーキレバー	......		1	1
19	53173-GFM-970	バンド,ハンドルブラケット	......			1	1
20	53174-K1G-V00	カバー,L.ブレーキレバープラケット	..		1	1
21	53176-6BL-870	ブーツ,ブレーキレバーロットド	......			1	1
22	53178-KVB-920	レバー,L.スアリングハンドル	......		1	1
23	53180-K27-V00	イコライザーCOMP.	......		1	1
24	53185-K44-D00	アームCOMP.,リヤープレーキロッタ	......		1	1

F-4-10 ハンドルレバー / スイッチ / ケーブル
※出部品番号部品名	希望使用個数適用号機NSC110初号機 結号機
25 53186-GBL-870 カバー,リヤープ レーキロックレバー ····· 145 1 1
26 53188-KVB-920 スプリング,ブレーキロックアームリターン · 1 1
27 88119-K44-V80 キャップ,ロッケナット ········ 2 2
28 88210-K2C-J01 ミラ-COMP.,R. ········ 1 1
29 88220-K2C-J01 ミラ-COMP.,L. ········ 1 1
30 90003-KFL-710 ボルト,アダ プター 10MM ······ 1 1
31 90003-MY5-720 ボルト,アダ プター 10MM ······ 1 1
32 90115-147-000 スクリュー,ハンド ルレバーピボツト 5X26 1 1
33 90115-KWN-700 ボルト,ハンド ルレバーピボツト ····· 1 1
34 90117-MN5-000 スクリュー,バン 5X13 ········ 1 1
35 90164-K2C-V00 スクリュー,スベ シャル 6NM ········ 2 2
36 90201-MW3-620 ナツト,6ルク 10MM(ヒダ リネジ) ··· 2 2
37 90302-KVB-T01 ナツト,U 5MM ········ 2 2
38 93401-06020-00 ボルトワッシャー 6X20 ········ 1 1
39 93500-05012-0H スクリュー,バン 5X12 ········ 2 2
40 93500-05020-0A スクリュー,バン 5X20 ········ 2 2

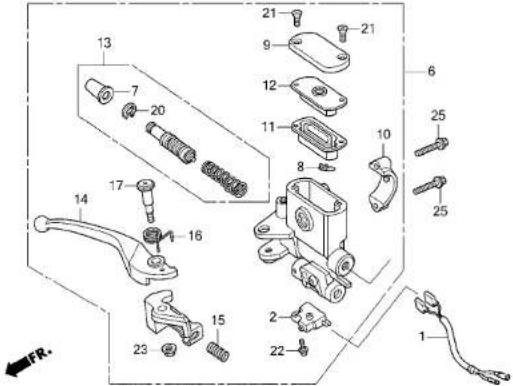

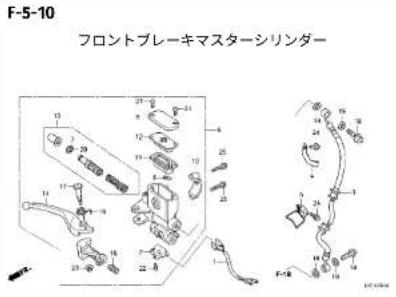

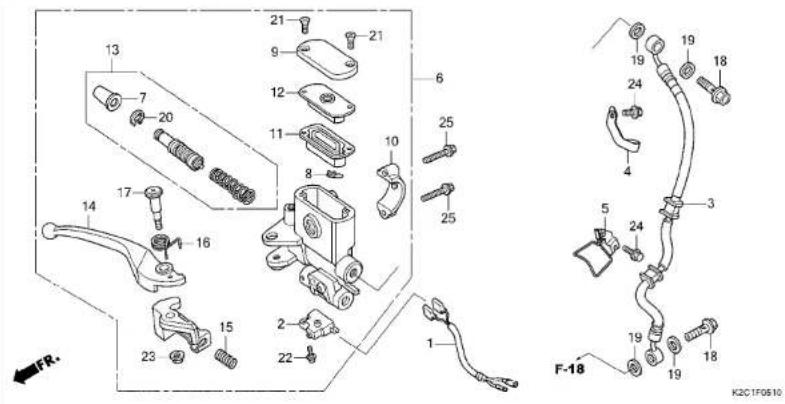

F-5-10 フロントブレーキマスターシリンダー
K2C1F0610
見出部品番号部品名希望使用個数適用号機
番号	NSC110N P 初号機 終号機							タイプ
1	32105-K44-J00	サブコード,フロントストップスイッチ	....	410	1	1
2	35340-MGS-D31	スイッチASSY,フロントストップ	....		1	1
3	45126-K2C-J01	ホースCOMP,フロントブレーキ	....		1	-
4	45126-K2C-V91	......	....	-	1
4	45156-K0J-N00	クランバーA,フロントブレーキホース	....	1	-
4	45156-K2C-V90	......	....	-	1
5	45157-K2C-V00	クランバーB,ブレーキホース	....	1	-
4	45157-K2C-V90	......	....	-	1
6	45500-K44-J51	シリングーシSY.,フロントマスター(ニツシン)
4	45500-K2C-D21	......			1	-
7	45504-410-003	プーツCOMP.	....	1	1
8	45512-MA6-006	プロテクター	....	1	1
9	45513-GW0-911	キャップ,マスターシリンダー	....	1	-
4	45513-KWN-671	......	....	-	1
10	45517-K44-V81	ホルダー,マスターシリンダー	....	1	1
11	45520-GW0-911	ダイヤフラム	....	1	1
12	45521-GW0-911	プレート,ダイヤフラム	....		1	1
13	45530-K03-M61	シリングーセット,マスター(ニツシン)	....	1	-
4	45530-KVS-M21	シリングーセット,フロントマスター(ニツシン)			-	1
14	53175-K81-N51	レバー,R,ステアリングハンドル	....	1	1
15	53198-GBL-870	スプリング,リターン	....	1	1
16	53199-KVG-910	スプリング,ブレーキレバーリターン	....	1	1
17	90114-K44-V81	ホルト,ハンドルレバー	....	1	1
18	90145-GW3-981	ホルト,オイル 10X22	....	2	2
19	90545-300-000	ワッシャー,オイルボルト	....	4	4

F-5-10 フロントブレーキマスターシリンダー
見出 部品番号部品名 希望 使用個数適用号機
编号	NSC110N P 初号機 轼号機 タイプ
20 90651-K03-M61 サーケリップ,インターナル 18.8 ...... 145 1 1
21 93600-04012-16 スクリュー,フラット 4X12 ......	2 2
22 93893-04012-17 スクリュークッシャー 4X12 ......	1 1
23 94050-06000 ナット,フランジ 6MM ......	1 1
24 96001-06012-00 ボルト,フランジ 6X12 ......	2 2
25 96001-06022-07 ボルト,フランジ 6X22 ......	2 -
96001-06022-08 ...... - 2
F-9 ハンドルパイプ / ハンドルカバー
	1 810100 パイプ,ステアリングハンドル...... 1.5
見出 部品番号部品名 希望使用個数適用号機
番号	NSC110M P 初号機 終号機	タイプ
1 53100-K2C-J00 パイプCOMP.,ステアリングハンドル · 7,550 1 -53100-K2C-V00 ...... - 12 53205-K2C-D00ZD カバー、フロントハンドル*NHA76M*マットギャラクシープラックメタリック53205-K2C-D00ZG *PB425M*マットスターリープルーメタリック53205-K2C-D00ZB *NHB35P..パールジャスミンホワイト53205-K2C-D00ZC *NHB25M*ポセイドンプラックメタリック53205-K2C-D00ZF *NHC27M*ディセントシルバーメタリック53205-K2C-V90ZF *NHC34M*マットディムグレーメタリック53205-K2C-V90ZC *NHB35P..パールジャスミンホワイト53205-K2C-V90ZE *NHC60P..パールジュピターグレー53205-K2C-V90ZG *NHA76M*マットギャラクシープラックメタリック3 53210-K2C-V00ZF カバー・セット、リヤーハンドル*NHA76M*マットギャラクシープラックメタリック53210-K2C-V00ZJ *PB425M*マットスターリープルーメタリック53210-K2C-V00ZD *NHB35P..パールジャスミンホワイト53210-K2C-V00ZE *NHB25M*ポセイドンプラックメタリック53210-K2C-V00ZG *NHC27M*ディセントシルバーメタリック53210-K2C-VF0ZD *NHC34M*マットディムグレーメタリック53210-K2C-V90ZB *NHL*.........ブラック4 86150-KYS-940 エンプレム,プロダクション(シンコー アジア)	1 - ---- 2J1 - ---- 2J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ----J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - 1 - 2J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J2J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1

F-9 ハンドルパイプ / ハンドルカバー
見出 郵品番号部品名	希望 使用個数適用号機
	NSC110 M P 初号機 絽号機
番号
(4) 86150-KTJ-C60 エンブレム,プロダクション(シンコー)... 165 - 1 ---- 2J86150-KYS-940 エンブレム,プロダクション(シンコー アジア) (シンコー アジア) - 1 ---- J5 90102-KZL-930 ボルト,フランジ 10X48...... 1 16 90302-K29-V80 ナクト,スプリング 4MM...... 2 27 90304-KGH-901 ナクト,U 10MM(フジセイミツ)...... 1 18 90501-KPH-880 カラーA,ハンドルセツティング...... 1 19 90505-KPH-880 カラーB,ハンドルセツティング...... 1 110 90666-K59-A11 クリップ,スナップ フィツティング(P0) · 2 211 93903-25310 スクリコー,タツピング 5X16...... 4 412 93903-34480 スクリコー,タツピング 4X16...... 2 2

F-10 ステアリングステム
[K2C 1F 1000]
見出	部品番号部品名			希望使用個数適用号機				タイプ
				NSC110
番号				N	P	初号機	終号機
1	50301-GN5-901	レース,ステアリングトップボール	......	490	1	1
2	50302-GN5-900	レース,ステアリングボトムボール	......		1	1
3	50306-GN5-900	ナツト,ステアリングステムロック	......		1	1
4	53210-KVR-C00	ホールASSY.,ステアリングステール
5	53211-GN5-900	レース,ステアリングトップコーン	......		1	1
6	53212-GN5-900	レース,ステアリングボトムコーン	......		1	1
7	53214-GN5-900	ダストシール,ステアリングヘッド	......		1	1
8	53215-KVR-C00	ホールASSY.,ステアリングステール
9	53219-K2C-V00	ステムサブ ASSY.,ステアリング	......			1	1
10	53220-GN5-850	スレットCOMP.,ステアリングヘッド	トップ		1	1
11	95801-10045-08	ポルト,フランジ 10X45	......			4	4

F-11 フロントフェンダー
K2C1F1100
		1 4131B7 フェンダー,フロント...... 0.1
見出 郵品番号 郵品名 希望 使用個数適用号機
番号	NSC110M P 初号機終号機	タイプ
1 61100-K2C-V00ZC フエンダー,フロント(WOL)*NHB35P*、パールジャスミンホワイト61100-K2C-V00ZA *NHA76M* マットギャラクシープ ラックメタリック61100-K2C-V00ZH *PB425M* マットスターリープ ルーメタリック61100-K2C-V00ZB *NHB25M* ボセイドンプ ラックメタリック61100-K2C-V00ZK *NHC27M*ディセントシルバーメタリック61100-K2C-V00ZG *NHC34M*マットディムグレーメタリック61100-K2C-V00ZA *NHA76M* マットギャラクシープ ラックメタリック61100-K2C-V00ZN *NHC60P*、パールジュピターグレー2 90107-KVB-900 ボルト、スペシャル 6MM......	1 1 ---- ---- J1 - ---- ---- 2J1 - ---- ---- 2J1 - ---- ---- J1 - ---- ---- J- 1 ---- ---- 2J- 1 ---- ---- J- 1 ---- ---- J3 3

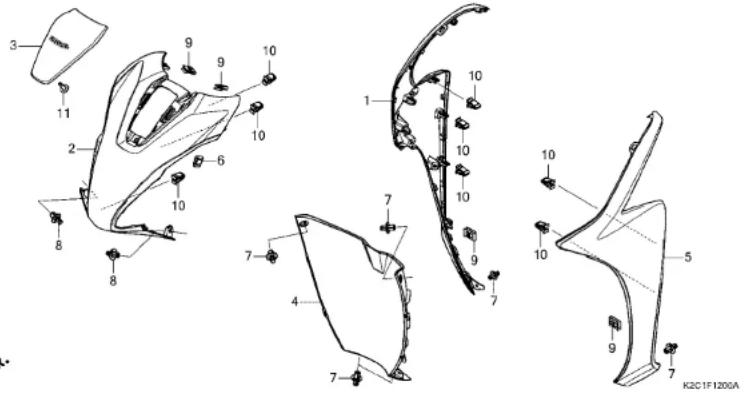

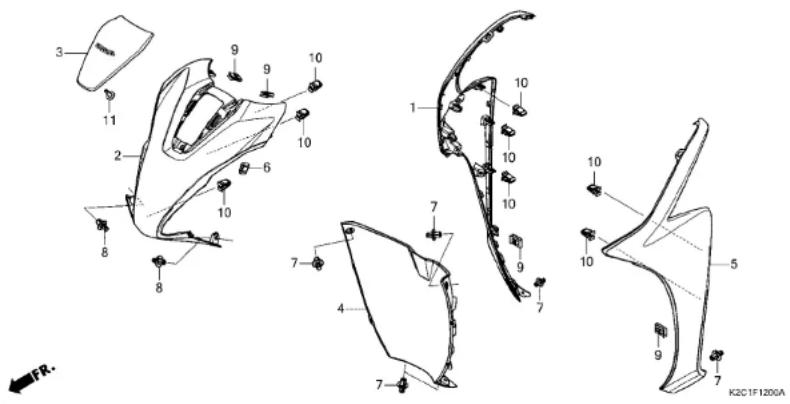

F-12 フロントカバー
		1 4131M2 カバー,フロントサイド :ライト......0.
見出 部品番号部品名 希望使用個数適用号機
番号	NSC110M P 初号機 終号機	タイプ
1 64301-K2C-V00ZD カバー,R,フロントサイド (WOL) *NHB35P*...パールジ ヤスミンホワイト 64301-K2C-V00ZF *NHA76M* マットギ ヤラクシープ ラックメタリック 64301-K2C-V00ZJ *PB425M* マットスターリープ ルーメタリック 64301-K2C-V00ZE *NHB25M* ※セイドンプ ラックメタリック 64301-K2C-V00ZG *NHC27M*ディセントシルバーメタリック 64301-K2C-V00ZH *NHC34M*マットディムグレーメタリック 64301-K2C-V00ZF *NHA76M* マットギ ヤラクシープ ラックメタリック 64301-K2C-V00ZN *NHC60P*...パールジ ユビターグレー カバー,フロント 2 64302-K2C-V00ZD *NHB35P*...パールジ ヤスミンホワイト 64302-K2C-V00ZF *NHA76M* マットギ ヤラクシープ ラックメタリック 64302-K2C-V00ZJ *PB425M* マットスターリープ ルーメタリック 64302-K2C-V00ZE *NHB25M* ※セイドンプ ラックメタリック 64302-K2C-V00ZG *NHC27M*ディセントシルバーメタリック 64302-K2C-V00ZH *NHC34M*マットディムグレーメタリック 64302-K2C-V00ZF *NHA76M* マットギ ヤラクシープ ラックメタリック 64302-K2C-V00ZP *NHC60P*...パールジ ユビターグレー 3 64305-K2C-V00ZA カバーセット,フロントツブ (WL) *TYPE1* ...... 64305-K2C-VA0ZB *TYPE1* ......	1 1 ---- J 1 - ---- 2J 1 - ---- 2J 1 - ---- J 1 - ---- J - 1 ---- 2J - 1 ---- J - 1 ---- J 1 1 ---- J 1 - ---- 2J 1 - ---- 2J 1 - ---- J 1 - ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 1 ---- J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2J - 2

F-12 フロントカバー
見出 部品番号 部品名 希望 使用個数 送用号機
番号	NSC110				タイプ
	M	P	初号機	終号機
(3)64305-K2C-VA0ZA カバーセット,フロントップ (WL)
*TYPE2 ^4	-	1	----	----	J
464308-K2C-V00 カバー,フロントロア----	1	1
564401-K2C-V00ZD カバー,L.フロントサイド (WOL)
*NHB35P*.パールジャスミンホワイト	1	1	----	----	J
64401-K2C-V00ZF *NHA76M*
マットギャラクシープラックメタリック	1	-	----	----	2J
64401-K2C-V00ZJ *PB425M*
マットスターリープルーメタリック	1	-	----	----	2J
64401-K2C-V00ZE *NHB25M*
ポセイドンプラックメタリック	1	-	----	----	J
64401-K2C-V00ZG *NHC27M*ディセントシルパーメタリック	1	-	----	----	J
64401-K2C-V00ZH *NHC34M*マットディムグレーメタリック	-	1	----	----	2J
64401-K2C-V00ZF *NHA76M*
マットギャラクシープラックメタリック	-	1	----	----	J
64401-K2C-V00ZN *NHC60P*.パールジュピターグレー	-	1	----	----	J
677267-KTR-900 ラバー,カウル......	4	4
790116-K0A-E11 リベツト,プツシコ6MM......	6	6
890116-SP0-003 クリップ,パンパーシール......	2	2
990302-K29-V80 ナット,スプリング4MM......	4	4
1090666-K59-A11 クリップ,スナップフィッティング(P0)·	10	10
1193903-34320 スクリュー,タッピング4X12......	1	-
93903-34380 ......	-	1

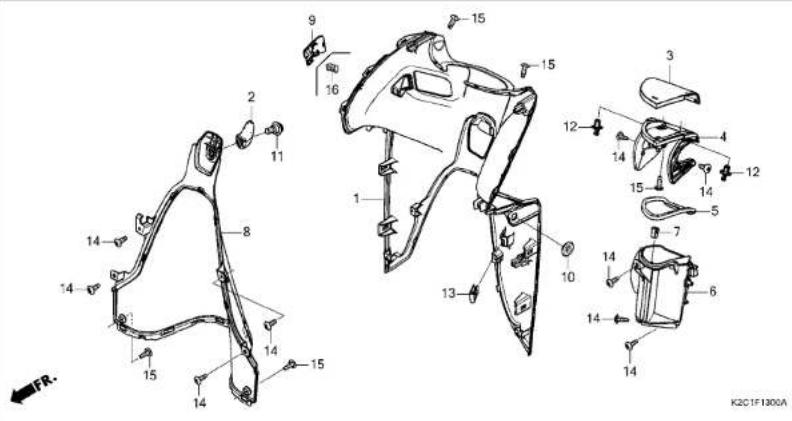

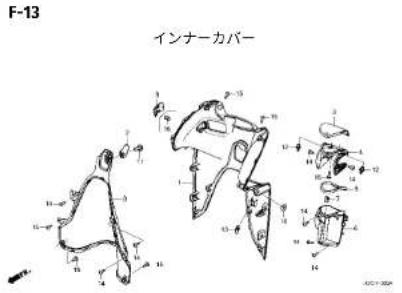

F-13インナーカバー
		1 4111H5 パネル,インナー :アッパー...... 0.
見出部品番号部品名		希望使用個数適用号機
番号	NSC110M P 初号機 終号機	タイプ
1 81131-K2C-V00ZE カバー,インナーアツバー-*NHA76M*マットギャラクシープラックメタリック81131-K2C-V00ZJ *PB425M*マットスターリーブルーメタリック81131-K2C-V00ZB *NHB35P*...パールジャスミンボワイト81131-K2C-V00ZD *NHB25M*ポ"セイドンプラックメタリック81131-K2C-V00ZG *NHC27M*ディセントシルバーメタリック81131-K2C-V00ZH *NHC34M*マットディムグレーメタリック81131-K2C-V90ZB *NH1*......プラック2 81132-GAH-000ZW フック,ラキジ*NH1*......プラック3 81133-K2C-V00ZF リッド,インナーキット*NHA76M*マットギャラクシープラックメタリック81133-K2C-V00ZJ *PB425M*マットスターリーブルーメタリック81133-K2C-V00ZD *NHB35P*...パールジャスミンボワイト81133-K2C-V00ZE *NHB25M*ポ"セイドンプラックメタリック81133-K2C-V00ZG *NHC27M*ディセントシルバーメタリック81133-K2C-V00ZH *NHC34M*マットディムグレーメタリック81133-K2C-V90ZB *NH1*......プラック4 81134-K2C-V00 ヒンジ,インナーキット......5 81135-K2C-V00 シール,インナーキット......6 81136-K2C-V00 ボツクス,インナー......7 81137-K2C-V01 ラッチ......	1 - ---- 2J1 - ---- 2J1 - ---- J1 - ---- J1 - ---- J1 - ---- 2J1 - ---- J1 - ---- J1 - ---- 2J1 - ---- 2J1 - ---- J1 - ---- J1 - ---- J1 - ---- 2J1 - ---- 2J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ----J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - .... J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ... J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ...J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ..J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ......J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - .....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ----J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ---- J1 - ....J1 - ---- J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....j1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ....J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ....J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ....J1 - ----J1 - ----J1 - ----J1 - ....J1 - ----J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - .....J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ....J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ....J1 - ----J1 - ----J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - .....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 -....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ..J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ...J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ......J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - .J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 -.......J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 -.....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 -......J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ........J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ...,J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - }.J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - %.J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - ....J1 - -------

[F-13] インナーカバー
見出部品番号部品名希望使用個数適用号機NSC110M P 初号機終号機
8 81141-K2C-V00ZBカバー、インナーロアー*NHI*......プラック119 81145-K2C-V00ZGリッド、スマートエマージエンシー*NHA76M* マットギャラクシープラックメタリック1 - ---- 2J81145-K2C-V00ZJ*PB425M* マットスターリープルーメタリック1 - ---- 2J81145-K2C-V00ZD*NHC27M*ディセントシルバーメタリック1 - ---- J81145-K2C-V00ZE*NHB35P*...パールジャスミンホウイト1 - ---- J81145-K2C-V00ZF*NHB25M* ボセイドソブラックメタリック1 - ---- J81145-K2C-V00ZH*NHC34M*マットディムグレーメタリック- 1 ---- 2J81145-K2C-V90ZB*NHI*......プラック- 1 ---- J10 83551-376-000グロメット、サイトカバー......11 90107-KVB-900ボルト、スペシャル6MM......12 90116-KOA-E11リベツト、プッシュ6MM......23 90302-K29-V80アット、スプリング4MM......14 93903-34310スクリー、タッピング4X12......99 915 93903-34380スクリー、タッピング4X12......5516 90651-K14-A31クリップ、スライド......- 1 ---- J

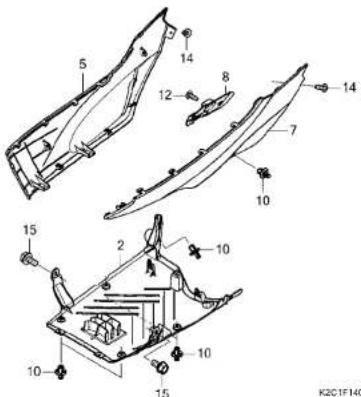

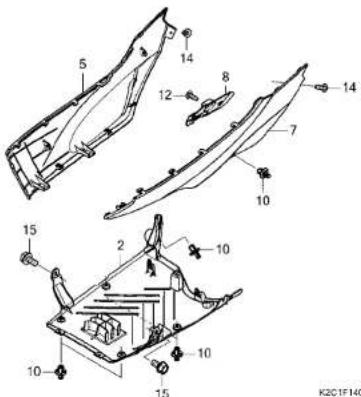

F-14 フロアーステップ
2 4131B4 カバー,アンダ...... 0.5
見出 部品番号部品名 希望使用個数適用号機
编号	NSC110						タイプ
	M	P	初号機	終号機
1 17232-KYJ-900 カラー,エアークリーナーマウンティング...... 185 2 2
2 50611-K2C-V00 カバー,アンダー...... 1 1
3 64310-K2C-V00ZB スラツブ,フロアー*NH1*......ブラック 1 1
4 64460-K2C-V00ZB リッド,パラテリー*NH1*......ブラック 1 1
5 83520-K2C-V00ZD ムバー,R,フロアーサイト*NHB35P*...パールジャスミンホワイト 1 1 ---- J
83520-K2C-V00ZF *NHA76M* マットギャラクシープラックメタリック 1 - ---- 2J
83520-K2C-V00ZJ *PB425M* マットスターリープルーメタリック 1 - ---- 2J
83520-K2C-V00ZE *NHB25M* ボセイドンプラックメタリック 1 - ---- J
83520-K2C-V00ZG *NHC27M*ディセントシルバーメタリック 1 - ---- J
83520-K2C-V00ZH *NHC34M*マットディムグレーメタリック - 1 ---- 2J
83520-K2C-V00ZF *NHA76M* マットギャラクシープラックメタリック - 1 ---- J
83520-K2C-V00ZN *NHC60P*パールジュピターグレー - 1 ---- J
6 83545-KCJ-690 ラバー,サイドカバー...... 2 2
7 83620-K2C-V00ZD カバー,L,フロアーサイト*NHB35P*...パールジャスミンホワイト 1 1 ---- J
83620-K2C-V00ZF *NHA76M* マットギャラクシープラックメタリック 1 - ---- 2J
83620-K2C-V00ZJ *PB425M* マットスターリープルーメタリック 1 - ---- 2J
83620-K2C-V00ZE *NHB25M* ボセイドンプラックメタリック 1 - ---- J

F-14 フロアーステップ
見出 部品番号部品名 希望 使用個数 送用号機
编号	NSC110				タイプ
	M	P	初号機	終号機
(7) 83620-K2C-V00ZG カバー、L、フロアーサイド*NHC27M*ディセントシルバーメタリック83620-K2C-V00ZH *NHC34M*マットディムグレーメタリック83620-K2C-V00ZF *NHA76M*マットギャラクシープラックメタリック83620-K2C-V00ZN *NHC60P*.パールジュピターグレー8 83621-K2C-J00 ガードヒート......9 90101-K15-900 ボルト、スペシャル 6MM......10 90116-K0A-E11 リベツト、プツシュ 6MM......11 90302-K29-V80 ナット、スプリング 4MM......12 93903-34320 スクリュー、タッピング 4X12......93903-34380 ...... - 113 93903-34380 スクリュー、タッピング 4X12......14 93903-34480 スクリュー、タッピング 4X16......15 95701-06012-08 ボルト、フランジ 6X12......16 95701-06020-07 ボルト、フランジ 6X20......
F-14-10 ピリオンステップ
K2C1F1410
	4 4101C8 パー,ピリオンステップ:ライト......0.
見出部品番号部品名NSC110初号機 終号機タイプ
番号	N P 初号機
1 28333-300-000 スプリング,オツクスターターストツバー... 210 2 22 50639-K2C-V00 ピン,ピリオンステップ...... 2 23 50718-K2C-V00 プレート,ピリオンステップ クリック...... 2 24 50720-K2C-V00 アーム,R,ピリオンステップ...... 1 15 50730-K2C-V00 アーム,L,ピリオンステップ...... 1 16 94101-08000 ウッシャー,プレイン 8MM...... 2 27 94201-16150 ピン,スプリット 1.6X15...... 2 28 96211-08000 ボール,スチール #8(1/4)...... 2 2

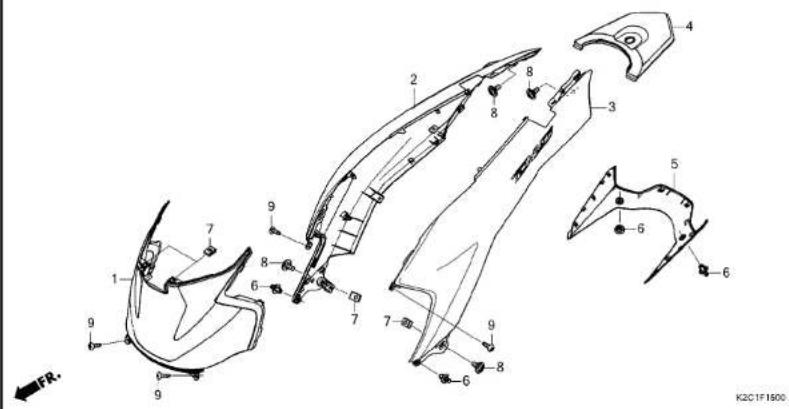

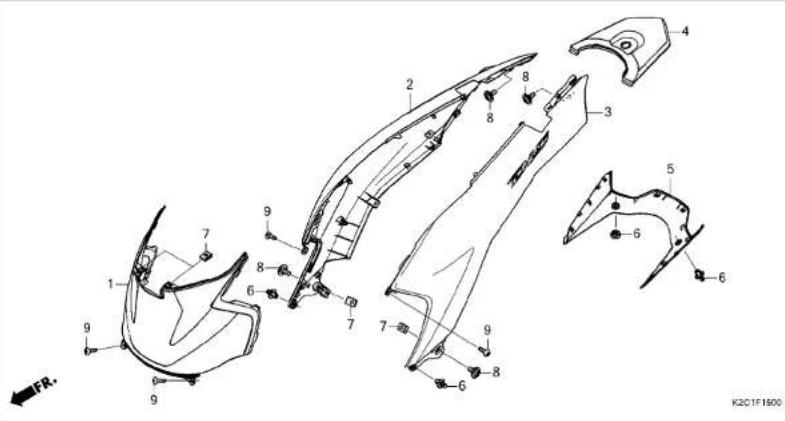

F-15 ボディカバー
		1 4131R6 DN°-,ボディ:センター......0.
見出部品番号部品名		希望使用個数適用号機
番号	NSC110M P 初号機 終号機	タイプ
1 80151-K2C-V00ZB カバー,センター*NH1*...プラックカバー-セット,R.ボディ(WL)*NHB35P*...パールジャスミンホワイト83505-K2C-J10ZD *PB425M*マットスターリープルメタリック83505-K2C-J10ZE *NHA76M*マットギャラクシープラックメタリック83505-K2C-J00ZK *NHC27M*ディセントシルバーメタリック83505-K2C-J00ZM *NHB25M*ボ"セイドンプラックメタリック83505-K2C-J10ZF *NHC34M*マットディムグレーメタリック83505-K2C-J00ZN *NHA76M*マットギャラクシープラックメタリック83505-K2C-J00ZR *NHC60P*...パールジュピターグレーカバー-セット,L.ボディ(WL)*NHB35P*...パールジャスミンホワイト83605-K2C-J00ZL *PB425M*マットスターリープルメタリック83605-K2C-J10ZE *NHA76M*マットギャラクシープラックメタリック83605-K2C-J00ZK *NHC27M*ディセントシルバーメタリック83605-K2C-J00ZM *NHB25M*ボ"セイドンプラックメタリック83605-K2C-J10ZF *NHC34M*マットディムグレーメタリック83605-K2C-J00ZN *NHA76M*マットギャラクシープラックメタリック83605-K2C-J00ZR *NHC60P*...パールジュピターグレー	1 11 1 ----J1 - ----2J1 - ----2J1 - ----J1 - 1 ----2J- 1 ----J- 1 ----J1 1 ----J1 - ----2J1 - ----2J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1 - 1 ----J1

F-15 ボディカバー
見出 部品番号部品名 希望 使用個数 送用号機 タイプ
番号	NSC110
	M	P	初号機	終号機
4 83700-K2C-V00ZD	カバー,リヤーセンター*NHB35P*...パールジャスミンホワイト		1	1	----	J
83700-K2C-V00ZF	*NHA76M*マットギャラクシープラックメタリック		1	-	----	2J
83700-K2C-V00ZJ	*PB425M*マットスターリープルーメタリック		1	-	----	2J
83700-K2C-V00ZE	*NHB25M*ポジセイドンプラックメタリック		1	-	----	J
83700-K2C-V00ZG	*NHC27M*ディセントシルバーメタリック		1	-	----	J
83700-K2C-V00ZH	*NHC34M*マットディムグレーメタリック		-	1	----	2J
83700-K2C-V00ZF	*NHA76M*マットギャラクシープラックメタリック		-	1	----	J
83700-K2C-V00ZN	*NHC60P*,パールジュピターグレー		-	1	----	J
5 83751-K2C-V00ZA	カバー,リヤーロアー*MHI*......ブラック	11
6 90116-K0A-E11	リベツト,ブツシュ6MM......		4	4
7 90302-K29-V80	ナツト,スプリング4MM......		4	4
8 91509-GE2-760	スクリュー,パン5X11.5......		4	4
9 93903-34420	スクリュー,タッピング4X16......		4	-
93903-34480	......-4

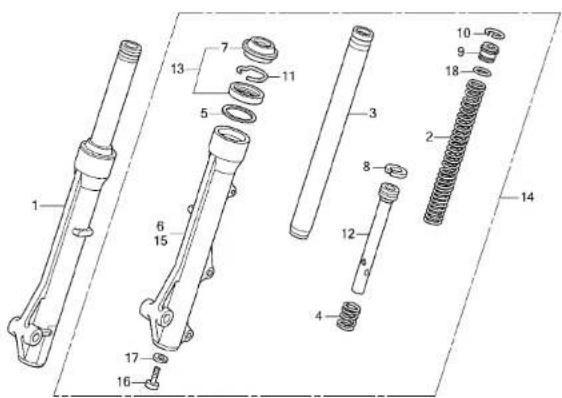

F-17 フロントフォーク
K2C1F1T00
見出 部品番号部品名 希望使用個数適用号機
番号	NSC110				タイプ
	M	P	初号機	終号機
1	51400-K2C-V11	フォークASSY..R.フロント(ショウワ)	19,000	1	1
2	51401-K2C-V01	スプリング,フロントフォーク(ショウワ)	2	2
3	51410-K73-V81	パイプCOMP.,フロントフォーク(ショウワ)	2	2
4	51412-GN5-901	スプリングよりパウンド(ショウワ)	2	2
5	51412-KWB-601	リング,バグアクアップ(ショウワ)	2	2
6	51420-K2C-V11	ケースCOMP..R.フロントボトム	1	1
7	51425-GN5-901	シール,ダスト(ショウワ)	2	2
8	51437-KWB-601	リング,ピストン(ショウワ)	2	2
9	51454-K58-TC1	シートB,スプリング	2	2
10	51456-KPH-901	リング,ストツパー(ショウワ)	2	2
11	51466-065-901	リング,オイルシールストツパー(ショウワ)	2	2
12	51470-K2C-V01	パイプ シート	2	2
13	51490-KGH-901	シールセット,フロントフォーク(ショウワ)	2	2
14	51500-K2C-V11	フォークASSY..L.フロント(ショウワ)	1	1
15	51520-K2C-V11	ケースCOMP..L.フロントボトム	1	1
16	90116-KV3-701	ポルト,ソケット 8MM(ショウワ)	2	2
17	90544-283-000	ワッシャー,スペシャル 8MM(ショウワ)	2	2
18	91256-166-003	Oリング 16.8X2.4	2	2

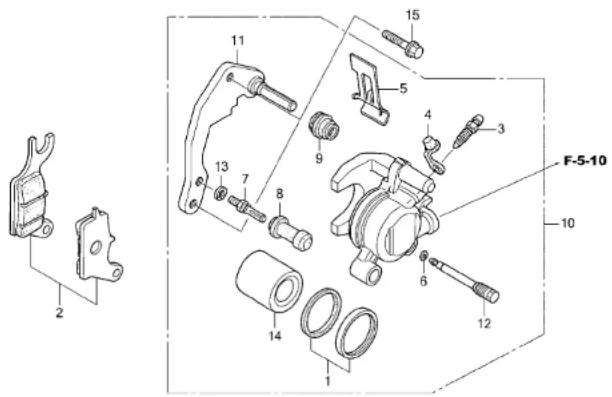

F-18 フロントブレーキキャリパー
K2C1F1800
見出 部品番号部品名 希望使用個数適用号機
编号	NSC110					タイプ
	M	P	初号機	終号機
1	06451-961-405	シールセット,ピストン	630	1	1
2	06455-KVB-T01	パッドセット,プロントブレーキ	......	1	1
3	43352-568-003	スクリュー,プリーダー(ニツシン)	......	1	1
4	43353-461-771	キャップ,プリーダー	......	1	1
5	45108-KVB-T01	スプリング,パッド	......	1	1
6	45111-MAJ-G41	リング,ストッパー	......	1	1
7	45131-GZ0-006	ポルト,ピン	......	1	1
8	45132-166-016	プーツ,ピンプッシュ(ニツシン)	......	1	1
9	45133-MA3-006	プーツB	......	1	1
10	45150-KZL-A02	キャリバーサブASSY.,L.フロント(ニツシン)		1	1
11	45190-KZL-A01	プラウットサブASSY.,フロントキャリパー			1	1
12	45215-KPH-951	ピン,ハンガー	......	1	1
13	45216-166-006	ワツシャー,ウェーブ	......	1	1
14	45218-KWB-601	ピストン	......	1	1
15	90131-K2C-V00	ポルト,フランジ 8X25	......	2	-
	90131-K2C-V90	......	......	-	2

F-20-40 フロントホイール
							2 (12)
K2C1F2040
見出 郵品番号 郵品名 希望使用個数適用号機
番号	NSC110M P 初号機 終号機						タイプ
1	42753-K12-901	バルブ,リム(CST)	......	460	1	1
2	44301-KVG-950	アクスル,フロントホイール	......		1	1
3	44311-KVB-910	カラー,フロントホイールサイド	......		1	1
4	44312-KZR-600	カラー,ノロントホイールサイド	......		1	1
5	44620-KVB-910	カラー,フロントディスタンス	......		1	1
6	44650-K2C-V00ZA	ホイールサブ ASSY.,フロント*NH303Mマットアクシスグレーメタリック
7	44711-K44-V81	タイヤ,フロント(CST)(80/90-14 M/C 40P)(CHENG SHTN)
8	45351-K44-J01	ディスク,フロントブレーキ	......		1	1
9	90105-K1N-V00	ボルト,ブレーキディスク 8X24	......			4	4
10	90306-K66-V01	ナツト,フランジ 12MM(PT)	......		1	1
11	91052-K44-V81	ベアリング,ラジアルボール 6201U(TPI)
12	91251-KPH-901	ダストシール 21X37X7(アライ)	......			2	2

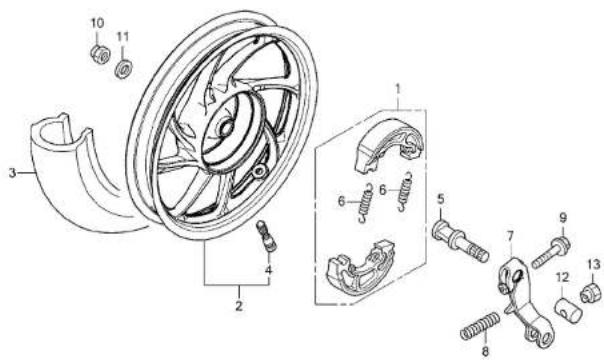

F-22-30リヤーホイール
K2C1F2230
番号	部品番号部品名NSC110M P 初号機 終号機 タイプ
1 06430-K44-V80 シューセット,ブレーキ(NK) ...... 2,410 1 12 42650-K2C-V00ZA ホイールグブ ASSY,, リヤー*NH303Mマットアクシスグレーメタリック 1 13 42711-K2C-V01 タイヤ, リヤー(チェンシン)(90/90-14 M/C 46P) 1 14 42753-K12-901 バルブ,, リム(CST) ...... 1 15 43141-K0J-N00 カム, リヤープレーキ ...... 1 16 43151-329-000 スブリング,ブレーキシュー ...... 2 27 43410-KVB-900 アーム, リヤープレーキ ...... 1 18 43472-KVB-900 スブリング, リヤープレーキアーム ...... 1 19 90112-KVB-900 ホルト, フランジ 6X32 ...... 1 110 90305-K66-V01 ナツト,6カク 16MM ...... 1 111 90501-KBN-900 ワッシャー 16MM ...... 1 112 95015-32001 ジヨイントB,ブレーキアーム ...... 1 113 95015-42000 ナツトB,ブレーキロットアジヤスティング 1 1

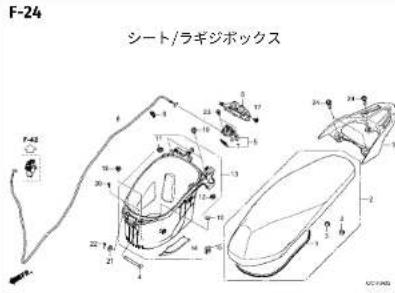

F-24 シート / ラギジボックス
[×6×D]
見出 郵品番号部品名 希望使用個数適用号機
番号	NSC110						タイプ
	N	P	初号機	終号機
1 77115-K2C-V00 ラバー,シール ......	990	1	1
2 77200-K2C-V00ZD シードCOMP.,ダブル
*TYPE4*......			1	1	----	2J
77200-K2C-V00ZA *TYPE3*......			1	1	----	J
3 77214-KPH-900 ラバーB,シートセツティング ......	2	2
4 77215-KZL-930 ピン,シートヒング ......	1	1
5 77230-K2C-V00 キャッチCOMP.,シート ......			1	1
6 77232-K2C-V00 カバー,シートキャツチ ......			1	1
7 77234-KYZ-900 スプリング,シートロツク ......	1	1
8 77240-K2C-V11 ケープルCONP.,シートロツク ......			1	1
9 77243-K01-D01 クリップA,シートロツクケーブル ......	1	1
10 81200-K2C-J00ZA キャリヤー,リヤー*NH303Mマットアクシスグレーメタリック			1	1
11 81201-K1N-V00 カラー,ラギジボウクス(オーバル) ......			1	1
12 81202-K1N-V00 カラー,ラギジボウクス ......	1	1
13 81250-K2C-V00 ボウクスASSY,ラギジ ......			1	1
14 81251-K2C-V00 マツト,ラギジボウクス ......	1	1
15 90302-K29-V80 ナツト,スプリング 4MM ......				2	2
16 90656-GCC-000ZC プラグ,ホール*NH1*......,ブラック	1	1
17 91509-GE2-760 スクリュー,バン 5X11.5 ......			1	1
18 93404-06012-00 ボルトワツシャー 6X12 ......			2	2
19 93404-06016-00 ボルトワツシャー 6X16 ......			2	2
20 93903-34480 スクリュー,タッピング 4X16 ......			2	2
21 94101-08000 ワツシャー,プレイン 8MM ......			1	1

F-24シート / ラギジボックス
見出希望使用個数適用号機部品番号部品名NSC110初号機 終号機番号	タイプ
22 94201-16180 ピン,スプリット 1.6X18 ······ 25 1 123 95701-06012-08 ボルト,フランジ 6X12 ·······2 224 95701-08025-00 ボルト,フランジ 8X25 ·······3 3

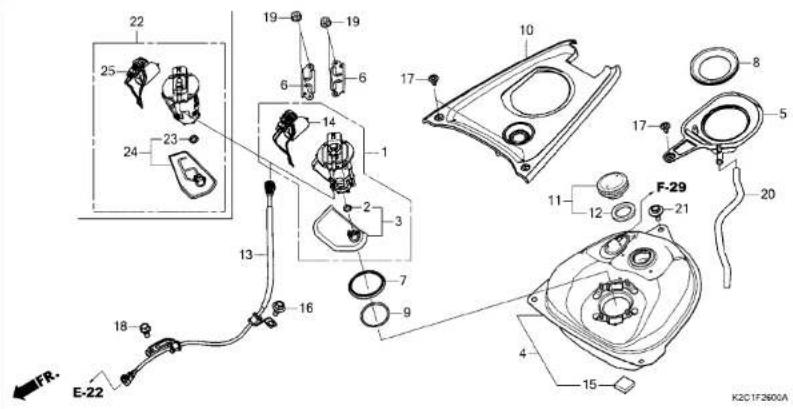

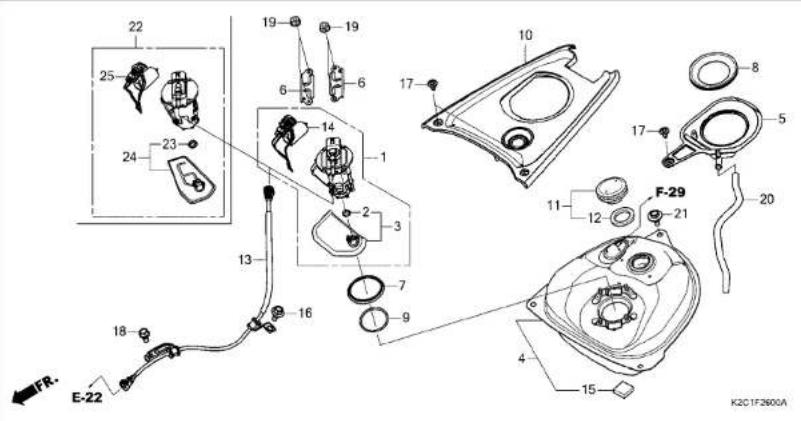

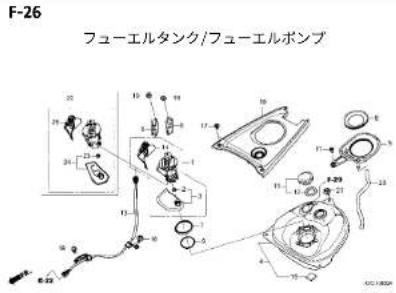

[F-26 フューエルタンク / フューエルポンプ
	1 (7,9,22)
見出 部品番号部品名 希望使用個数適用号機
编号	NSC110M P 初号機 終号機 タイプ
1 16700-K2C-V01 ボンプユニット、フコーエル(ケーヒン) ... 19,000 1 -2 16706-GGL-J01 Oリング 6.8X1.9 ...... 1 -3 16707-KWN-T11 フィルターセット...... 1 -4 17500-K2C-V00 タンクASSY、フコーエル ...... 1 15 17505-K2C-V00 トレイ、フコーエル ...... 1 16 17517-GGL-J00 リテーナー、フコーエルポンプ ...... 2 27 17518-GHB-603 シール、ダスト(TSUANG HINE INDUSTRIAL) 1 18 17525-KOJ-N00 ラバー、フコーエルシール ...... 1 19 17572-GHB-601 Oリング、フコーエルポンプ(アライ) ... 1 110 17575-K2C-V00 カバー、フコーエルタンク...... 1 111 17620-K01-902 キャップCOMP、フコーエルフィラー...... 1 112 17632-383-832 パッキン、フコーエルフィラーキャップ ...... 1 113 17650-K2C-D01 ホースCOMP、フコーエルフィート ...... 1 114 37800-K2C-V01 フコーエルユニット...... 1 -15 64335-K2C-V00 クッションA、フコーエルタンク ...... 1 116 90111-HPO-A00 ボルト、フランジ GMM ...... 1 117 90116-KOA-F11 リベツト、ブツシユ GMM ...... 3 318 93404-06016-00 ボルトアップシャー 6X16 ...... 1 119 94050-06000 ナツト、フランジ GMM ...... 4 420 95003-23030-31 チューブ、ピニール 8X12X300(95003-23001-10M) 1 121 95701-06012-00 ボルト、フランジ 6X12 ...... 1 122 16700-K2C-V91 ボンプユニット、フコーエル(ミツバ) ... - 123 16706-KOJ-N01 Oリング(P5) ...... - 1
F-26 フューエルタンク / フューエルポンプ
見出 部品番号部品名 希望 使用個数適用号機
備号	NSC110 N P 初号機 轼号機 タイプ
24 16707-K2C-V91 フイルターセット 4,940 - 125 37800-K2C-V91 フリーエルユニット 4,940 - 1

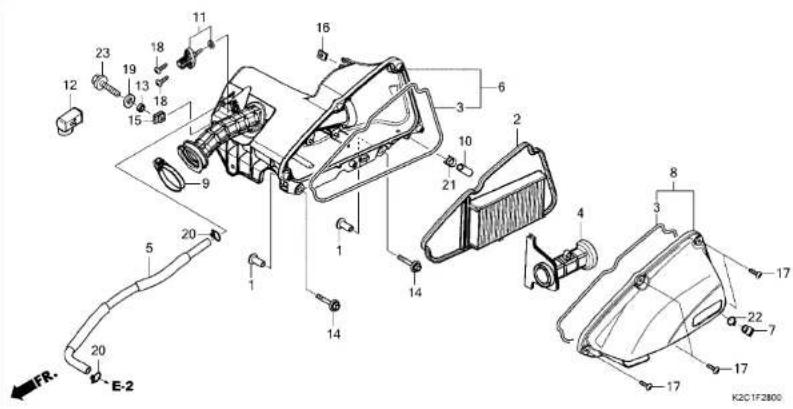

F-28エアークリーナー
見出部品番号部品名希望使用個数適用号機
编号	NSC110					タイプ
	M	P	初号機	終号機
1	17208-K1A-N00	カラー,エア-クリーナーセツティング	......	220	2	2
2	17210-K2C-V00	エレメントCOMP.,エア-クリーナー	......		1	1
3	17212-K2C-V00	シール,エア-クリーナーカバー	......		2	2
4	17215-K2C-V00	ダクト,エア-クリーナー	......		1	1
5	17218-K2C-V00	チューブ,プリーザー	......		1	1
6	17225-K2C-V00	ケースサブASSY.,エア-クリーナー	......		1	-
	17225-K2C-D00	......	......		-	1
7	17236-KVB-900	プラグ,エア-クリーナードレン	......		1	1
8	17245-K2C-V00	カバーサブASSY.,エア-クリーナー	......		1	1
9	17256-K0J-N00	バンド,エア-クリーナーコネティング	チューブ(48)		1	1
10	17261-K0J-N00	チューブ,ドレン	......		1	1
11	37880-KWW-C01	センサーASSY.,エア-テシプレチャー	......		1	-
12	37881-KZL-E00	カバー,エア-テシプレチヤーセンサー	......		1	-
13	80108-K45-N40	カラー,リヤーフエンダー	......		1	1
14	90141-K2C-V00	ポルトウッシャー	6X43	......	2	2
15	90311-MT3-000	ナット,クリップ	6MM	......	1	1
16	90677-KAN-T00	ナット,クリップ	5MM	......	1	1
17	93903-25480	スクリュー,タッピング	5X20	......		5	5
18	93913-255JO	スクリュー,タッピング	5X20	......		2	-
19	94103-06000	ワッシャー,プレイン	6MM	......		1	1
20	95002-02130	クリップ,チューブ(B12.5)	......			2	2
21	95002-41200-08	クランプ,チューブ(D12)	......			1	1
22	95002-80000	クリップ,チューブ(C12)	......			1	1
23	95701-06020-00	ポルト,ノランジ	6X20	......		1	1

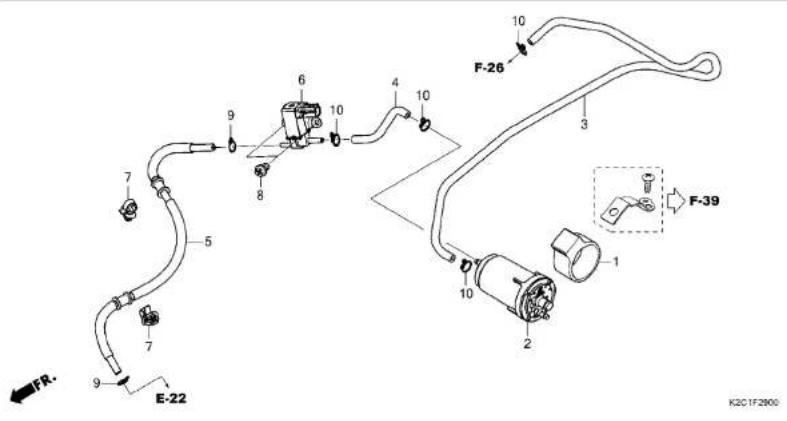

F-29 キャニスター
見出 部品番号部品名 希望使用個数適用号機
番号	NSC110						タイプ
	M	P	初号機	終号機
1	17311-GFM-K00	ラバー,キャニスターマウンティング	......	490	1	1
2	17410-KOR-V01	キャニスターCOMP.	......			1	1
3	17411-K2C-V00	チューブ,チヤージ	......		1	1
4	17414-K2C-V00	チューブA,バージ	......		1	1
5	17415-K2C-V00	チューブB,バージ	......		1	1
6	36162-KOR-V01	バルブ,バージコントロールソレノイド	•			1	1
7	91540-TAA-003	クリップ,バーネスパンド(プラック) (159MM)			2	-
	90651-K2C-V01	クリップ,パンドバネス	......		-	2
8	93500-05010-OH	スクリュー,パン 5X10	......				2	2
9	95002-02070	クリップ,チューブ(B7)	......				2	2
10	95002-02080	クリップ,チューブ(B8)	......				4	4

F-30 エキゾーストマフラー
	1 3131B4 ガスケット,エキゾーストパイプ ...... 0.2
見出 郵品番号部品名 希望 使用個数適用号機
编号	NSC110 N P 初号機 終号機 タイプ
1 18291-KVB-900 ガスケット,エキゾーストパイプ ...... 370 1 12 18300-K2C-J00 マフラ-COMP.,エキゾースト ...... 1 -18300-K2C-D20 ...... - 13 18301-K2C-V00 ガード,ヒート ...... 1 14 18316-K2C-V00 カラー,マフラープ ロテクター ...... 2 25 18318-K2C-V00 プロテクター,マフラー...... 1 16 90107-K26-900 ボルト,スペシャル 6X16 ...... 2 27 90304-MJ0-920 ナツト,キャップ 7MM ...... 2 28 95701-06010-02 ボルト,フランジ 6X10 ...... 2 29 95701-08040-02 ボルト,フランジ 8X40 ...... 1 110 95701-10045-07 ボルト,フランジ 10X45 ...... 2 2

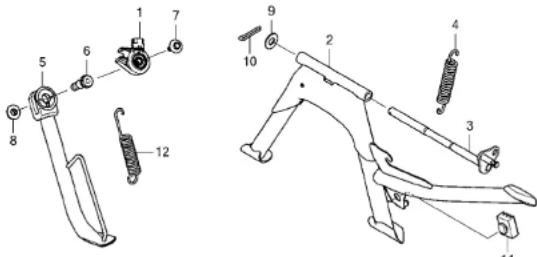

F-35スタンド
K2C1F3600
見出部品番号部品名			希望使用個数適用号機NSC110M P 初号機終号機			タイプ
番号
1	35700-KOJ-N01	スイッチASSY.,サイドスタンド(アルプスアルバイン)	1	1
2	50500-K2C-V00	スタンドCOMP.,メイン	1	1
3	50503-KOJ-N00	シャフト,メインスタンド	1	1
4	50520-KVB-900	スプリング,メインスタンド	1	1
5	50530-KOJ-N00	バーCOMP.,サイドスタンド	1	1
6	90108-MK6-670	ボルト,サイドスタンドピポット	1	-
	90108-KZL-860	............	-	1
7	90147-KVB-900	ボルト,スペシャル 6X16	1	1
8	90307-K6G-V01	ナツト,フランジ 10MM(PT)	1	1
9	94101-10800	ワツシャー,プレイン 10MM	1	1
10	94201-30200	ピン,スプリット 3.0X20	1	1
11	95011-61000	ラバ=A,スタンドストツバ-	1	1
12	95014-72102	スプリングA,サイドスタンド	1	1

F-36リヤークッション
K2C1F3600
	1 512115 クッションASSY.,リヤー...... 0.9
見出希望使用個数適用号機部品番号部品名NSC110N P 初号機終号機タイプ
1 52400-K2C-V01 ケツションASSY.,リヤー(ショウワ) ...... 9,200 1 12 52485-KVY-901 ブツユ,ラバー(ショウワ) ...... 1 13 90132-K1N-V00 ボルト,フランジ 8X32 ...... 1 14 94021-10000-0S ナット,キャップ 10MM ...... 1 15 94101-10000 ワッシャー,プレイン 10MM...... 1 1
F-37-10 フロントウインカー
見出部品番号部品名希望使用個数適用号機
番号	NSC110					タイプ
	N	P	初号機	終号機
1	33113-K07-M51	パイプ,CP	......	175	2	2
2	33410-K2C-V01	ソケットCOMP.,R.ウインカー	......	1	1
3	33420-K2C-V01	ウインカーCOMP.,R.フロント	......	1	1
4	33460-K2C-V01	ソケットCOMP.,L.ウインカー	......	1	1
5	33470-K2C-V01	ウインカーCOMP.,L.フロント	......	1	1
6	34904-K12-901	パルプ,ウインカーテイト(12V 10W)
		(アンバー)(スタンレー)	2	2
7	90111-187-000	ポルト,フランジ 6MM	......	2	-
	90111-162-000	......	......	-	2
8	90601-PV3-003	クリップ,エアーインテークダ クトブツシコ・		1	-
	90601-K0G-V21	......	......	-	1
9	93903-25310	スクリュー,タッピング 5X16	......	8	8

F-38-10リヤーコンビネーションライト
K2C1F3810
見出番号	部品番号	部品名	希望使用個数適用号機
			NSC110N P	初号機	タイプ
1	33700-K2C-V01	ライトASSY.,リヤーコンビネーション(12V 21/5W)		1 1
2	33701-K2C-V01	シールA,パッキン......	1 1
3	33710-K2C-V01	ライトユニット,リヤーコンビネーション......		1 1
4	33711-K2C-V01	レンズユニット,アクター......		1 1
5	34904-K12-901	パルプ,ウインカーライト(12V 10W)(アンバー)(スタンレー)		2 2
6	34906-447-711	パルプ,テール&ストップライト(12V 21/5W)(スタンレー)		1 1
7	90677-KAN-T00	ナツト,クリップ 5MM......	2 2
8	93901-34410	スクリュー,タッピング 4X16......		2 2

F-39 リヤーフェンダー / ライセンスライト
見出 部品番号部品名 希望使用個数適用号機
编号	NSC110						タイプ
	M	P	初号機	終号機
1	33709-K29-901	バッキン、レンズ	......	145	1	1
2	33720-K1N-V01	ライトASSY.,ライセンス(12V 5W)	..		1	1
3	33721-K77-V02	レンズ	......		1	1
4	33727-K29-901	カバー	......		1	1
5	33741-K29-901	リフレクター,リフレックス	......			1	1
6	34903-KON-E01	パルプ,ライセンスライト(12V 5W)(WSW)(ライフエレックス)
	34903-K29-901	パルプ,ライセンスライト(12V 5W)(WSW)(TOSHTBA)				1	1
7	G4335-KOJ-N00	クツションC,バッテリー	......			1	1
8	80102-KOJ-N00	ナット,クリップ 6MM	......		1	1
9	80104-K2C-V00	ガード,スプラッシュ	......		1	1
10	80106-K2C-V00	ステー,キャニスター	......		1	1
11	80110-K2C-V00ZA	フエンダー,リヤー*NH1*......ブラック				1	1
12	80116-K2C-V00	ベース,ライセンスライト	......		1	1
13	80125-K2C-V00ZA	カバー セッツ,ライセンスライト(WL)*TYPE1*......				1	1
14	80130-K2C-V00	フエンダーCOMP,リヤーインナー......				1	1
15	83551-376-000	グロメット,サイドカバー	......		2	2
16	83551-GE2-000	グロメット,エアークリーナーケース	......		2	2
17	90001-KWR-000	ボルト,ソケット 6X18	......		2	2
18	90116-KOA-E11	リベット,ブッシュ 6MM	......			2	2
19	90301-KWN-901	ナット,U 5KM	......		1	1
20	90302-K29-V80	ナット,スプリング 4MM	......		4	4

F-39 リヤーフェンダー / ライセンスライト
見出 部品番号部品名 希望 使用個数適用号機
備号	NSC110M P 初号機 結号機 タイプ
21 90522-028-000 ワッシャー,チエンケースセツティング...... 130 2 222 90677-KAN-T00 ナット,タリップ 5MM......2 223 91509-GE2-760 スクリュー,パン 5X11.5......1 124 93404-06012-00 ボルトワッシャー 6X12......4 425 93901-34320 スクリュー,タッピング 4X12......2 226 93903-34320 スクリュー,タッピング 4X12......2 -93903-34380 ...... - 227 93903-34420 スクリュー,タッピング 4X16......1 -93903-34480 ...... - 128 93903-34480 スクリュー,タッピング 4X16......2 229 93903-35220 スクリュー,タッピング 5X12......2 230 95003-23030-31 チューブ,ビニール 8X12X300(95003-23001-10M) 1 1
F-40 バッテリー
K2C 17-9000
見出部品番号部品名希望使用個数適用号機
编号	NSC110M P 初号機 終号機						タイプ
1	31500-G6Z-J01	バッテリー(GTZ6V)(6S ユアサ)	...	ジカ	1	1
2	38221-SNA-A41	ヒューズ,ブレード(10A)	......	1	1
3	38221-SNA-A81	ヒューズ,ブレード(30A)	......	1	1
4	38221-TZ3-A01	ヒューズ,ブレード(5A)	......	1	1
5	38235-TAO-A01	プーラー,ヒューズ	......	1	1
6	50352-K84-900	ラバー,ストツバー	......	2	2
7	64320-K2C-V00	ボックスCOMP.,バッテリー	......	1	1
8	64332-K0J-N00	クツションA,バッテリー	......	3	3
9	64334-K0J-N00	クツションB,バッテリー	......	1	1
10	64335-K0J-N00	クツションC,バッテリー	......	3	3
11	80102-K0J-N00	ナット,クリップ 6MM	......			2	2
12	80120-K2C-J00	カバーCOMP.,バッテリー	......	1	1
13	90116-K0A-E11	リベット,ブツシュ 6MM	......	1	1
14	90652-K0J-N01	クランプ B,ケーブル	......	2	2
15	90677-KAN-T00	ナット,クリップ 5MM	......			2	2
16	91509-GE2-760	スクリュー,バン 5X11.5	......	2	2

F-41 ワイヤーハーネス
見出 部品番号部品名 希望 使用個数適用号機
编号	NSC110M P 初号機 終号機	タイプ
1 30400-K2C-J01 コントロールユニット,エンジン ...... 43,500 1 -2 30401-KOR-V00 カバー,エンジンコントロールユニット ...... 1 -30401-KOR-D00 ...... - 13 30510-K2C-V01 コイルCOMP.,イグニツション ...... 1 14 30700-K44-V81 キャップ ASSY.,ノイズサプレッサー ... 1 15 32100-K2C-J00 ハーネス,ワイヤー ...... 1 -32100-K2C-J30 ...... - 1 ---- 2J32100-K2C-J20 ...... - 1 ---- J6 32105-K2C-J00 サブバーネス,エシジン ...... 1 -7 32606-GEV-761 キャップ,ダミ-(4P)(レット) ...... 1 -8 38110-K2C-D01 ホーンCOMP.(ハイ) ...... 1 19 38112-KZL-A00 カラー,ホーンセツティング ...... 1 110 38221-SNA-A41 ヒューズ,ブレード(10A) ...... 2 211 38221-SNA-A81 ヒューズ,ブレード(30A) ...... 1 112 38221-TZ3-A01 ヒューズ,ブレード(5A) ...... 5 -13 38501-KVZ-631 リレーASSY.,パワー(MTCRO ISO 4P)(ミツバ) (パナソニック)(パナソニック) 1 114 38502-KWN-701 リレーCOMP.,パワー(5P) (パナソニック) 1 115 61106-KW6-840 ラバーB,マウンティング ...... 2 216 64333-K2C-V00 ガイド,カーネス ...... 1 117 90116-KOA-E11 リベツト,プツシ1 6MM ...... 2 218 91534-SWA-003 クリップ,カプラー(ダークグレー) ... 1 119 91535-STK-003 クリップ,カプラー(ダークブルー) ... 3 3	NSC110M P 初号機 終号機	タイプ

F-41 ワイヤーハーネス
見出希望使用個数適用号機部品番号部品名NSC110初号機 終号機番号
20 91535-TAO-003 クリップ,カプラー(ダークブラウン) · · 235 2 121 95701-06012-00 ボルト,フランジ 6X12 ·······1 122 95701-06016-00 ボルト,フランジ 6X16 ·······5 523 96001-06022-00 ボルト,フランジ 6X22 ·······2 224 30400-K2C-J31 コントロールユニット,エンジン ·······- 1 ---- 2J30400-K2C-J21 ·······- - 1 ---- J25 91771-MKK-H11 キャップ,ダミ-(6P)(レッド) ····· - 1

F-42 フレームボディ
見出 部品番号部品名 希望 使用個数適用号機
番号	NSC110							タイプ
	M	P	初号機	終号機
1 35100-K2C-V11	スイッチASSY.,ハンドルロツク	......	15,600	1	-
2 35101-K2C-V11	スイッチCOMP.,ハンドルロツク	......		1	-	1	----	2J
3 35121-K2C-J01	フォブASSY.	......		1	-	1	----	2J
35111-K2C-J01	......				-	2	----	2J
4 35141-K2C-J01	コントロールユニットセット,スマート	......		1	-
5 35191-K2C-V11	カバー,ケーブル	......			-	1	----	2J
					1	-
					-	1	----	2J
6 35193-K2C-V11	スイッチASSY.,シートオーブナー	......		1	-
7 35194-K2C-V11	キーセット,エマージエンシー	......		1	-	1	----	2J
8 50100-K2C-J00	ボディCOMP.,フレーム	......		1	1
9 50350-K2C-V00	リンクASSY.,エンジンハンガ	......		1	1
10 50352-K0J-N00	ラバー,リンクストッパ	......		1	1
11 50380-K2C-J00	ステーCOMP.,ECU	......		1	-
50380-K2C-J20	......			-	1
12 50386-K2C-V00	ガイド“,ホース	......		1	1
13 72148-S04-000	バッテリー(CR2032)(マクセル)	......		1	-
14 90101-K2C-V11	スクリュー,オープナーセット	......		-	2	----	----	2J
15 90105-K0J-N00	ポルト,フランジ 10X190	......		2	-
16 90164-KZL-A00	スクリュー,Uロツクフラット 6X12	......		1	1
				2	2

F-42 フレームボディ
見出 部品番号 部品名 希望 使用個数 送用号機
番号	NSC110				タイプ
	M	P	初号機	終号機
17 90304-KGH-901 ナツト,U 10MM(フジ セイミツ)...... 185 1 1
18 90651-K0J-N01 クランプ A,ケーブル...... 1 1
19 93901-24320 スクリュー,タッピング 4X12......		1	1
20 95701-06012-00 ボルト,フランジ 6X12......		2	2
21 95801-08040-08 ボルト,フランジ 8X40......		2	2
22 95801-10055-00 ボルト,フランジ 10X55......		2	2
23 35010-K2C-V00 キーセット......		-	1	----	J
24 35101-K2C-V01 スイッチCOMP.,コンビネーション&ロック		-	1	----	J
25 35109-K25-911 ボルト,ソケット 5X8......		-	1	----	J
26 35110-K0J-N01 シャッター,キー......		-	1	----	J
27 35121-K93-T00 キー,ブランク......
(TOタグカミ2ケオオカエ)		-(1)		----	J
28 35190-K93-T01 スイッチASSY.シートオーブナー......		-	1	----	J
29 35191-K44-V01 カバー,ケーブル......		-	1	----	J
30 90101-MT4-000 スクリュー,スクリーンセッティング......		-	2	----	J

F-46 ツール
K2C1F4600
見出 郵品番号部品名 希望 使用個数適用号機
番号	NSC110M P 初号機終号機 タイプ
1 83642-171-000 バツグ,オーナーズマニュアル ...... 1,090 1 12 83642-K12-900 バツグ,オーナーズマニュアル ......(コウグ) ...... 1 13 89102-538-000 ドライバー,スクリュー(NO.2 + -) · 1 14 89103-538-000 グリップ ...... 1 15 89216-KVY-960 レンチ,スパークプラグ ...... 1 16 99001-08120 スパナ 8X12 ...... (1) (1)7 99001-10120 スパナ 10X12 ...... (1) (1)

F-47 コーションラベル
見出 部品番号部品名 希望使用個数適用号機
番号	NSC110					タイプ
	N	P	初号機	終号機
1	61105-K2C-J00	マータ,フロント	330	1	1
2	87141-GFM-970	マータ,リヤー	1	1
3	87501-K2C-J01	プレート,レジスデッドナンバー	1	-
87501-K2C-J21	......	-	1
4	87505-K2C-J00	ラベル,タイヤ	1	1
5	87514-K44-J00	ラベル,CBSコーション	1	1
6	87560-MY1-701	マータ,ド"ライブコーション	1	1

F-48 マーク
K2C1F4800
		未案内......
見出 部品番号部品名 希望使用個数適用号機
编号	NSC110M P 初号機 終号機	タイプ
1 86101-K44-V00ZB マーク,ホンダ(70MM)*TYPE1*...................................................................................................................................................................................................................................................................................................................................................................................................................	1 -
86101-K44-D00ZC *TYPE1*...................................................................................................................................................................................................................................................................................................................................................................................................	- 1
86101-K44-D00ZA *TYPE3*...........................................................................................................................................................................................................................................................................................................................................................................................................
2 86102-K44-V00ZA マーク,ホンダ(60MM)*TYPE1*.......................................................................................................................................................................................................................................................................................................................................................................................
3 86170-KZR-600 マーク,エンジン ...................................................................................................................................................................................................................................................................................
4 86831-K2C-J10ZA マーク,ボディカバー(DIO)*TYPE1*...........................................................................................................................................
86831-K2C-J00ZA *TYPE1*...............................................................................................

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
06000		14000		16706-GGL-J01 76 2		19639-GBC-000 29 6		31000
				16706-KOJ-N01 76 23		19641-K2C-V00 38 3
06111-K2C-D00 49 1		14100-K2C-V00 32 2		16707-K2C-V91 77 24		19748-K2C-V00 38 4		31210-K2C-D21 36 2
06112-K2C-D00 50 1		14321-KOJ-N00 32 3		16707-KWN-T11 76 3				31210-K2C-J01 36 2
06430-K44-V80 73 1		14401-K44-V81 34 1				21000		31220-K2C-D01 36 3
06451-961-405 71 1		14430-KOJ-N00 32 4		17000				31500-GGZ-J01 87 1
06455-KVB-T01 71 2		14430-K1A-N00 32 4				21200-K2C-V00 42 2		31700-124-008 52 1
		14440-KOJ-N00 32 5		17110-K2C-D00 47 12		21211-K2C-V00 42 3		31917-KWP-D01 31 5
11000		14440-K1A-N00 32 5		17110-K2C-J00 47 12		21395-K1A-N02 42 4
		14451-K2C-V01 32 6		17119-K2C-V00 47 13			50 1	32000
11100-K2C-D00 43 1		14510-KOJ-N00 34 2		17208-K1A-N00 78 1
11103-KOJ-N00 43 2		14520-K60-T01 34 3		17210-K2C-V00 78 2		22000		32100-K2C-J00 88 5
	44 1	14531-K2C-V00 34 4		17212-K2C-V00 78 3				32100-K2C-J20 88 5
11105-KOJ-N00 43 3		14560-K97-T01 34 5		17215-K2C-V00 78 4		22011-KOJ-N00 39 1		32100-K2C-J30 88 5
11200-K2C-V00 44 2			49 1	17218-K2C-V00 78 5		22011-K1A-N00 39 1		32103-K2C-J00 52 2
11203-K35-J00 44 3		14611-KOJ-N00 34 6		17225-K2C-D00 78 6		22100-KOJ-N01 40 1		32103-K2C-J20 52 12
11204-KGF-900 42 1		14711-KOL-D00 32 7		17225-K2C-V00 78 6		22102-KOJ-N00 39 2		32103-K2C-J30 52 2
11205-GBC-300 43 4		14711-KIM-T00 32 7		17232-KYJ-900 65 1		22105-KOJ-N00 39 3		32105-K2C-J00 88 6
	44 4	14721-KOJ-N00 32 8		17236-KVB-900 78 7		22109-K44-V80 39 4		32105-K44-J00 55 1
11208-KOJ-N00 44 5		14721-KIM-T00 32 8		17245-K2C-V00 78 8		22110-KOJ-N00 39 5		32112-KOJ-N00 44 14
11215-KOJ-N00 44 6		14751-K2C-V01 32 9		17256-KOJ-N00 78 9		22123-KOJ-N00 39 6		32112-K2C-V90 44 14
11216-KOJ-N00 44 7		14771-KIM-T00 32 10		17261-KOJ-N00 78 10		22131-KOJ-N00 39 7		32606-GEV-761 88 7
11320-K2C-V00 44 8		14777-KOJ-N00 32 11		17311-GFM-K00 79 1		22350-KOJ-N01 40 2		32961-KOJ-N00 36 4
11333-KOJ-N00 44 9		14781-MJE-D00 32 12		17410-KOR-V01 79 2		22361-K44-V81 40 3
11341-K2C-V00 38 1		14781-MLD-720 32 12		17411-K2C-V00 79 3		22401-KVY-900 40 4		33000
11341-K2C-V90 38 1				17414-K2C-V00 79 4		22535-K2F-N00 40 5
11341-K2C-VAO 38 1		15000		17415-K2C-V00 79 5		22804-148-000 40 6		33101-K2C-V01 51 1
11343-KVG-900 44 10				17500-K2C-V00 76 4				33102-K44-V01 51 2
11395-K2C-V01 38 2		15010-K2C-V00 37 1		17505-K2C-V00 76 5		23000		33113-KOJ-M51 83 1
	50 1	15021-KOJ-N00 37 2		17517-GGL-J00 76 6				33113-K2O-901 51 3
11411-KOJ-N00 44 11		15130-K2C-V00 37 3		17518-GHB-603 76 7		23100-KOJ-N01 40 7		33115-KBA-830 51 4
		15130-K2C-V90 37 3		17525-KOJ-N00 76 8		23100-K2C-D01 40 7		33410-K2C-V01 83 2
12000		15135-K2C-V00 37 4		17560-KOJ-N00 47 14		23205-KOJ-N00 40 8		33420-K2C-V01 83 3
		15201-K2C-V00 43 5		17572-GHB-601 76 9		23224-KOJ-N00 40 9		33460-K2C-V01 83 4
12100-K2C-V00 35 1		15421-KOJ-N00 44 12		17575-K2C-V00 76 10		23225-KSY-900 40 10		33470-K2C-V01 83 5
12191-KOJ-N01 35 2		15422-KOJ-N00 44 13		17620-KOJ-902 76 11		23226-KVB-900 40 11		33700-K2C-V01 84 1
	49 1		50 1	17632-383-832 76 12		23233-KOJ-N01 40 12		33701-K2C-V01 84 2
12200-K2C-D00 31 1		15651-K2C-V00 43 6		17650-K2C-D01 76 13		23237-GY6-940 40 13		33709-K29-901 85 1
12200-K2C-D20 31 1				17910-K2C-V01 53 1		23238-KZR-600 40 14		33710-K2C-V01 84 3
12204-KOJ-P00 31 2		16000		17920-K2C-V01 53 2		23411-KOJ-N00 42 5		33711-K2C-V01 84 4
12206-KOJ-N00 31 3						23421-KOJ-N00 42 6		33715-GBO-900 29 7
12206-K2C-V90 31 3		16016-KOJ-N01 47 1		18000		23422-KOJ-N00 42 7		33720-KIN-V01 85 2
12209-K56-N01 32 1		16060-KOP-D01 48 24				23430-KOJ-N00 42 8		33721-K77-V02 85 3
12209-MLD-722 32 1		16075-KOJ-N01 47 2		18291-KVB-900 49 1				33727-K29-901 85 4
12251-KOJ-N01 31 4		16075-K2C-D01 47 2			28000		33741-K29-901 85 5
12310-K2C-V00 30 1		16077-KOP-D01 48 25		18300-K2C-D20 80 2
12391-K2C-V02 30 2		16077-KVB-S51 47 3		18300-K2C-J00 80 2
	49 1	16169-KOJ-N01 47 4		18301-K2C-V00 80 3		28333-300-000 67 1		34000
		16305-K2C-V00 47 5		18316-K2C-V00 80 4		30000		34901-K57-V01 51 5
13000		16400-K2C-D21 47 6		18318-K2C-V00 80 5				34903-KON-E01 85 6
		16400-K2C-V01 47 6				30400-K2C-J01 88 1		34903-K29-901 85 6
13000-K2C-V00 46 1		16410-K2C-D21 48 26		19000		30400-K2C-J21 89 24		34904-K12-901 83 6
13011-KOJ-N00 46 2		16410-K2C-V01 47 7				30400-K2C-J31 89 24		34906-447-711 84 5
13012-KOJ-N00 46 2		16450-K76-T61 47 8		19510-K2C-V00 36 1		30401-KOR-D00 88 2		38221-TZA-N01 87 4
13101-KZF-T00 46 3		16472-KPC-D50 47 9		19610-K2C-V00 29 1		30401-KOR-V00 88 2
13111-KOJ-N00 46 4		16480-KOJ-N01 47 10		19621-K2C-V00 29 2		30510-K2C-V01 88 3		38235-TAO-A01 87 5
13115-K23-900 46 5		16485-GGZ-J01 47 11		19623-KOP-D00 29 3		30700-K44-V81 88 4		38301-KPH-881 52 8
		16700-K2C-V01 76 1		19625-KOJ-N00 29 4				38306-GE7-000 52 9
		16700-K2C-V91 76 22		19631-K2C-V00 29 5				38501-KVZ-631 88 13

部品番号索引
部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出	部品番号頁見出
38502-KWN-701 88 14	45530-K03-M61 55 13	53174-K1G-V00 53 20	64302-K2C-V00ZF 61 2	81000		83605-K2C-J00ZM 68 3
	45530-KVS-M21 55 13	53175-K81-N51 55 14	64302-K2C-V00ZG 61 2			83605-K2C-J00ZN 68 3
42000	50000	53176-GBL-870 53 21	64302-K2C-V00ZH 61 2	81131-K2C-V00ZB 63 1		83605-K2C-J00ZR 68 3
		53178-KVB-920 53 22	64302-K2C-V00ZJ 61 2	81131-K2C-V00ZD 63 1		83605-K2C-J10ZD 68 3
42650-K2C-V00ZA 73 2	50100-K2C-J00 90 8	53180-K27-V00 53 23	64302-K2C-V00ZP 61 2	81131-K2C-V00ZE 63 1		83605-K2C-J10ZE 68 3
42711-K2C-V01 73 3	50301-GN5-901 59 1	53185-K44-D00 53 24	64305-K2C-V00ZA 61 3	81131-K2C-V00ZG 63 1		83605-K2C-J10ZF 68 3
42753-K12-901 72 1	50302-GN5-900 59 2	53186-GBL-870 54 25	64305-K2C-VAOZA 62 3	81131-K2C-V00ZH 63 1		83620-K2C-V00ZD 65 7
73 4	50306-GN5-900 59 3	53188-KVB-920 54 26	64305-K2C-VAOZB 61 3	81131-K2C-V00ZJ 63 1		83620-K2C-V00ZE 65 7
	50350-K2C-V00 90 9	53198-GBL-870 55 15	64308-K2C-V00 62 4	81131-K2C-V90ZB 63 1		83620-K2C-V00ZF 65 7
43000	50352-K0J-N00 90 10	53199-KVG-910 55 16	64310-K2C-V00ZB 65 3	81132-GAH-000ZW 63 2		66 7
	50352-K84-900 87 6	53205-K2C-D00ZB 57 2	64320-K2C-V00 87 7	81133-K2C-V00ZD 63 3		83620-K2C-V00ZG 66 7
43141-K0J-N00 73 5	50352-K84-900 87 6	53205-K2C-D00ZC 57 2	64332-K0J-N00 87 8	81133-K2C-V00ZE 63 3		83620-K2C-V00ZH 66 7
43151-329-000 73 6	50380-K2C-J00 90 11	53205-K2C-D00ZD 57 2	64333-K2C-V00 88 16	81133-K2C-V00ZF 63 3		83620-K2C-V00ZJ 65 7
43352-568-003 71 3	50380-K2C-J20 90 11	53205-K2C-D00ZF 57 2	64334-K0J-N00 87 9	81133-K2C-V00ZG 63 3		83620-K2C-V00ZN 66 7
43353-461-771 71 4	50386-K2C-V00 90 12	53205-K2C-D00ZG 57 2	64335-K0J-N00 85 7	81133-K2C-V00ZH 63 3		83621-K2C-J00 66 8
43410-KVB-900 73 7	50500-K2C-V00 81 2	53205-K2C-V90ZC 57 2	87 10	81133-K2C-V00ZJ 63 3		83642-171-000 92 1
43440-K44-V81 53 9	50503-K0J-N00 81 3	53205-K2C-V90ZE 57 2	64335-K2C-V00 76 15	81133-K2C-V90ZB 63 3		83642-K12-900 92 2
43450-K2C-V01 53 10	50520-KVB-900 81 4	53205-K2C-V90ZF 57 2	64401-K2C-V00ZD 62 5	81134-K2C-V00 63 4		83700-K2C-V00ZD 69 4
43455-K2C-V00 53 11	50530-K0J-N00 81 5	53205-K2C-V90ZG 57 2	64401-K2C-V00ZE 62 5	81135-K2C-V00 63 5		83700-K2C-V00ZE 69 4
43456-K2C-V00 53 12	50611-K2C-V00 65 2	53209-GAH-000 51 6	64401-K2C-V00ZF 62 5	81136-K2C-V00 63 6		83700-K2C-V00ZF 69 4
43472-KVB-900 73 8	50639-K2C-V00 67 2	53210-K2C-V00ZD 57 3	64401-K2C-V00ZG 62 5	81137-K2C-V01 63 7		83700-K2C-V00ZG 69 4
	50718-K2C-V00 67 3	53210-K2C-V00ZE 57 3	64401-K2C-V00ZH 62 5	81141-K2C-V00ZB 64 8		83700-K2C-V00ZH 69 4
44000	50720-K2C-V00 67 4	53210-K2C-V00ZF 57 3	64401-K2C-V00ZJ 62 5	81145-K2C-V00ZD 64 9		83700-K2C-V00ZJ 69 4
	50730-K2C-V00 67 5	53210-K2C-V00ZG 57 3	64401-K2C-V00ZN 62 5	81145-K2C-V00ZE 64 9		83700-K2C-V00ZN 69 4
44301-KVG-950 72 2	51000	53210-K2C-V00ZJ 57 3	64460-K2C-V00ZB 65 4	81145-K2C-V00ZF 64 9		83751-K2C-V00ZA 69 5
44311-KVB-910 72 3		53210-K2C-V90ZB 57 3		81145-K2C-V00ZG 64 9
44312-KZR-600 72 4		53210-K2C-VF0ZD 57 3	72000	81145-K2C-V00ZH 64 9		86000
44620-KVB-910 72 5	51400-K2C-V11 70 1	53210-KVR-C00 59 4		81145-K2C-V00ZJ 64 9
44650-K2C-V00ZA 72 6	51401-K2C-V01 70 2	53211-GN5-900 59 5	72148-S04-000 90 13	81145-K2C-V90ZB 64 9		86101-K44-D00ZA 94 1
44711-K44-V81 72 7	51410-K73-V81 70 3	53212-GN5-900 59 6		81200-K2C-J00ZA 74 10		86101-K44-D00ZC 94 1
	51412-GN5-901 70 4	53214-GN5-900 59 7	77000	81201-K1N-V00 74 11		86101-K44-V00ZB 94 1
45000	51412-KWB-601 70 5	53215-KVR-C00 59 8		81202-K1N-V00 74 12		86102-K44-V00ZA 94 2
	51420-K2C-V11 70 6	53219-K2C-V00 59 9	77115-K2C-V00 74 1	81250-K2C-V00 74 13		86150-KTJ-C60 58 4
45108-KVB-T01 71 5	51425-GN5-901 70 7	53220-GN5-850 59 10	77200-K2C-V00ZA 74 2	81251-K2C-V00 74 14		86150-KYS-940 57 4
45111-MAJ-G41 71 6	51437-KWB-601 70 8		77200-K2C-V00ZD 74 2			58 4
45126-K2C-J01 55 3	51454-K58-TC1 70 9	61000	77214-KPH-900 74 3	83000		86170-KZR-600 94 3
45126-K2C-V91 55 3	51456-KPH-901 70 10		77215-KZL-930 74 4			86831-K2C-J00ZA 94 4
45131-GZ0-006 71 7	51466-065-901 70 11	61100-K2C-V00ZA 60 1	77230-K2C-V00 74 5	83501-MG7-000 38 5		86831-K2C-J10ZA 94 4
45132-166-016 71 8	51470-K2C-V01 70 12	61100-K2C-V00ZB 60 1	77232-K2C-V00 74 6	83505-K2C-J00ZX 68 2
45133-MA3-006 71 9	51490-KGH-901 70 13	61100-K2C-V00ZC 60 1	77234-KYZ-900 74 7	83505-K2C-J00ZL 68 2		87000
45150-KZL-A02 71 10	51500-K2C-V11 70 14	61100-K2C-V00ZG 60 1	77240-K2C-V11 74 8	83505-K2C-J00ZM 68 2
45156-KOJ-N00 55 4	51520-K2C-V11 70 15	61100-K2C-V00ZH 60 1	77243-KOL-D01 74 9	83505-K2C-J00ZN 68 2		87141-GFM-970 93 2
45156-K2C-V90 55 4		61100-K2C-V00ZK 60 1	77267-KTR-900 62 6	83505-K2C-J00ZR 68 2		87501-K2C-J01 93 3
45157-K2C-V00 55 5	52000	61100-K2C-V00ZN 60 1		83505-K2C-J10ZD 68 2		87501-K2C-J21 93 3
45157-K2C-V90 55 5		61105-K2C-J00 93 1	80000	83505-K2C-J10ZE 68 2		87505-K2C-J00 93 4
45190-KZL-A01 71 11	52400-K2C-V01 82 1	61106-GGN-J00 47 15		83505-K2C-J10ZF 68 2		87514-K44-J00 93 5
45215-KPH-951 71 12	52485-KVY-901 82 2	61106-KNG-840 88 15	80102-KOJ-N00 85 8	83520-K2C-V00ZD 65 5		87560-MY1-701 93 6
45216-166-006 71 13				83520-K2C-V00ZE 65 5
45218-KWB-601 71 14	53000	64000	80104-K2C-V00 85 9	83520-K2C-V00ZF 65 5		88000
45351-K44-J01 72 8			80106-K2C-V00 85 10	83520-K2C-V00ZG 65 5
45500-K2C-D21 55 6	53100-K2C-J00 57 1	64301-K2C-V00ZD 61 1	80108-K45-N40 78 13	83520-K2C-V00ZH 65 5		88119-K44-V80 54 27
45500-K44-J51 55 6	53100-K2C-V00 57 1	64301-K2C-V00ZE 61 1	80110-K2C-V00ZA 85 11	83520-K2C-V00ZJ 65 5		88210-K2C-J01 54 28
45504-410-003 55 7	53102-K2C-V00 53 13	64301-K2C-V00ZF 61 1	80116-K2C-V00 85 12	83520-K2C-V00ZN 65 5		88220-K2C-J01 54 29
45512-MAG-006 55 8	53140-K44-V00 53 14	64301-K2C-V00ZG 61 1	80120-K2C-J00 87 12	83545-KCJ-690 65 6
45513-GWO-911 55 9	53166-KWB-600 53 15	64301-K2C-V00ZH 61 1	80125-K2C-V00ZA 85 13	83551-376-000 64 10		89000
45513-KWN-671 55 9	53167-K66-V00 53 16	64301-K2C-V00ZJ 61 1	80130-K2C-V00 85 14		85 15
45517-K44-V81 55 10	53168-K66-V00 53 17	64301-K2C-V00ZN 61 1	80151-K2C-V00ZB 68 1	83551-GE2-000 85 16		89102-538-000 92 3
45520-GWO-911 55 11	53172-K2C-V00 53 18	64302-K2C-V00ZD 61 2		83605-K2C-J00ZK 68 3		89103-538-000 92 4
45521-GWO-911 55 12	53173-GFM-970 53 19	64302-K2C-V00ZE 61 2		83605-K2C-J00ZL 68 3		89216-KVY-960 92 5

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
90000		90201-MW3-620 54 36		91001-KCW-003 40 18		93000				94103-06000 78 19				96001-06016-00 31 15
		90202-KN7-670 40 15		91002-GA7-T01 41 19						94109-12000 45 29					42 20
90001-KOJ-N00 44 15		90206-001-000 32 16		91002-GA7-T02 41 19		93401-06020-00 54 38						50 1		96001-06018-00 43 16
90001-KWR-000 36 5		90301-KWN-901 85 19		91003-KZR-601 44 22		93404-06012-00 31 13				94201-16150 67 7					45 35
	85 17	90302-K29-V80 58 6		91004-GGC-G01 41 19					74 18	94201-16180 75 22				96001-06020-00 48 23
90002-KWB-600 32 13			62 9	91005-KZS-N01 45 23					86 24	94201-30200 81 10				96001-06022-00 89 23
90003-KOJ-N00 43 7			64 13	91005-KVB-S50 38 8		93404-06016-00 74 19				94301-08100 30 5				96001-06022-07 56 25
90003-KFL-710 54 30			66 11	91005-KZR-601 45 23					76 18			38 9		96001-06022-08 56 25
90003-MY5-720 54 31			69 7	91006-KZR-601 42 10		93404-06020-00 29 8						42 15		96001-06025-07 29 10
90004-KOJ-N00 37 5			74 15	91008-KZR-601 45 24		93500-05010-OH 79 8				94301-08200 43 15				96001-06035-00 38 10
90005-KY7-000 34 7			85 20	91009-K50-T01 42 11		93500-05012-OA 47 18				94510-20000 42 16				96001-06050-00 43 17
90012-KWW-740 32 14		90302-KVB-T01 54 37		91009-K93-T01 41 19		93500-05012-OH 54 39				94520-28000 41 23				96001-06060-00 38 11
90017-GCC-000 30 3		90304-KGH-901 58 7		91009-KVY-961 41 19		93500-05020-OA 54 40								96001-06070-00 43 18
90031-KOJ-N00 43 8			91 17	91052-K44-V81 72 11		93600-04012-1G 56 21				95000				96211-08000 67 8
	44 16	90304-MJO-920 80 7		91109-GGC-G01 40 18		93891-04010-18 47 19								96700-06025-00 36 10
90032-KOJ-N00 31 8		90305-K66-V01 73 10		91109-KZS-N01 41 18		93891-04016-18 48 27				95002-02070 79 9
90082-KVY-900 32 15		90306-K66-V01 72 10		91109-KVY-902 40 18		93892-05012-18 47 20				95002-02080 79 10				99000
90101-K15-900 66 9		90307-K66-V01 81 8		91201-434-003 42 12		93893-04012-17 56 22				95002-02130 78 20
90101-K29-900 38 6		90311-MT3-000 78 15		91201-K44-V01 43 10		93901-24320 91 19				95002-41200-08 78 21				99001-08120 92 6
	44 17	90401-KOJ-N00 44 19		91202-KZF-N01 45 25		93901-34320 86 25				95002-50000 42 17				99001-10120 92 7
90101-KZC-V11 90 14			50 1	91203-K35-J01 45 26		93901-34410 84 8				95002-80000 45 30
90101-KZL-930 51 7		90402-KWV-740 31 10		91204-K44-V01 42 13		93903-22420 52 10					78 22
90101-MT4-000 91 30		90439-KWZ-900 36 6		91211-K81-N01 41 20		93903-25310 58 11				95003-23030-31 76 20
90102-KZL-930 58 5		90441-GY6-940 40 16		91251-KPH-901 72 12			83 9				86 30
90105-KOJ-N00 90 15		90454-GB2-000 40 17		91256-166-003 70 18		93903-25380 29 9				95011-61000 81 11
90105-KLN-V00 72 9		90474-333-000 44 20		91301-GGL-J01 47 16		93903-25480 78 17				95014-72102 81 12
90107-KZ6-900 80 6			50 1	91301-KOJ-N00 34 8		93903-34310 64 14				95015-32001 73 12
90107-KVB-900 60 2		90501-KBN-900 73 11			45 27	93903-34320 62 11				95015-42000 73 13
	64 11	90501-KPH-880 58 8			49 1			66 12		95701-06010-02 80 8
90108-KZL-860 81 6		90505-KPH-880 58 9			50 1			86 26		95701-06012-00 76 21
90108-MK6-670 81 6		90522-028-000 86 21		91301-KZC-V01 47 17		93903-34380 62 11					89 21
90111-162-000 83 7		90543-MV9-670 30 4		91303-001-010 43 11				64 15			91 20
90111-187-000 83 7			49 1		50 1			66 12		95701-06012-08 66 15
90111-HPO-A00 76 16		90544-283-000 70 17		91304-KOL-D01 42 14					13		75 23
90112-KVB-900 73 9		90545-300-000 55 19			50 1			86 26		95701-06014-00 36 8
90114-K44-V81 55 17		90601-KOG-V21 83 8		91304-KIA-N01 31 12			93903-34420 69 9			95701-06016-00 36 9
90115-147-000 54 32		90601-KZL-930 38 7			49 1			86 27			45 31
90115-KWN-700 54 33		90601-PV3-003 83 8		91305-KOJ-N00 43 12		93903-34480 58 12					89 22
90116-KOA-E11 62 7		90651-KO3-M61 56 20			50 1			66 14		95701-06020-00 78 23
	64 12	90651-KOJ-N01 91 18		91306-MG3-000 34 9				69 9		95701-06020-07 66 16
	66 10	90651-KI4-A31 64 16			49 1			74 20		95701-06022-00 34 10
	69 6	90651-KZC-V01 79 7		91307-035-000 43 13				86 27			47 21
	76 17	90652-KOJ-N01 87 14			50 1			28		95701-06028-00 42 18
	85 18	90656-GCC-000ZC 74 16		91307-KOJ-N00 45 28		93903-35220 86 29				95701-06030-00 45 32
	87 13	90666-KS9-A11 58 10			50 1			93903-35310 52 11		95701-06038-00 42 19
	88 17		62 10	91308-KOJ-N00 43 14		93913-255J0 78 18				95701-06050-00 47 22
90116-KV3-701 70 16		90677-KAN-T00 78 16			50 1					95701-06105-00 31 14
90116-SPO-003 62 8			84 7	91384-KVB-900 41 21		94000				95701-08012-00 45 33
90117-MN5-000 54 34			86 22		50 1					95701-08018-00 45 34
90131-883-000 44 18			87 15	91509-GE2-760 69 8		94021-10000-OS 82 4				95701-08025-00 75 24
90131-KZC-V00 71 15		90701-KFM-900 31 11			74 17	94030-12200 41 22				95701-08040-02 80 9
90131-KZC-V90 71 15			35 3		86 23	94030-14200 39 8				95701-10045-07 80 10
90132-KIN-V00 82 3		90702-KFM-900 38 9			87 16	94050-06000 56 23				95801-08040-08 91 21
90141-KZC-V00 78 14		90702-KVR-COO 44 21		91534-SWA-003 88 18			76 19		95801-10045-08 59 11
90145-GW3-981 55 18		90741-003-010 46 6		91535-STK-003 88 19		94050-12000 36 7				95801-10055-00 91 22
90147-KVB-900 81 7				91535-TAO-003 89 20		94101-08000 67 6
90164-KZC-V00 54 35		91000		91540-TAA-003 79 7			74 21		96000
90164-KZL-AOO 90 16				91771-MKK-H11 89 25		94101-10000 82 5				96001-06012-00 56 24
90201-GCC-000 31 9		91001-K2F-N01 43 9				94101-10800 81 9

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		カスケットキットA	49 1	カラー、リヤーフエンダー	78 13	クリップ、スライド	64 16
アーム、リヤーブレーキ	73 7	カスケットキットB	50 1	カラーA、ハンドルセツティング	58 8	クリップ、チューブ	42 17
アーム、L.ビリオンステップ	67 5	カスケットCOMP.,シリンダーヘッド	カバー 30 2	カラーB、ハンドルセツティング	58 9		45 30
アーム、R.ビリオンステップ	67 4						78 20
アームCOMP.,インチータバルブロッカー	32 4	カウンターシャフト	49 1	[キ]			22
アームCOMP.,エキゾーストバルブロッカー	32 5	カバー	42 6	ギヤー、カウンター	42 7		79 9
アームCOMP.,リヤーブレーキロツク	53 24	カバー、アンダー	65 2	ギヤーCOMP.,オイルポンプドリブン	37 3	クリップ、バルブガイド	31 3
アウタ-COMP.,クラツチ	40 1	カバー、イナーアツバー	63 1	ギヤーCOMP.,ファイル	42 8	クリップ、バンドバネス	79 7
アクスル,フロントホイール	72 2	カバー、イナーアロー	64 8	キー、ウッドラフ4MM	46 6	クリップ、バングパーシル	62 8
[イ]		カバー、エアージアブレチャーセンサー	78 12	キー、ブラック	91 27	クリップ、バースバルブ	79 7
		カバー、エンジンコントロールユニット	88 2	キーセット	91 23	クリップ、ビストピレン12MM	46 5
		カバー、オイルスクリン	44 9	キーセット、エマージエンシー	90 7	クリップ、ヘツツライト	51 6
イコライザ-COMP.	53 23	カバー、グリウブエンド	53 13	キャツチCOMP.,シート	74 5	クリップA、シートロツクケープル	74 9
インジエクターASSY.,ブユーエル	47 8	カバー、ケーブル	90 5	キャツブ、ダミー	88 7
インシュレーター,インディークパイプ	47 13		91 29	キヤツブ、ブリーダー	71 4	[ケ]
[ウ]		カバー、シートキャツチ	74 6	キャツブ、マスターシリンダー	55 9	ゲージ、オイルレベル	43 6
		カバー、センター	68 1	キャツブ、ロツナクト	54 27	ケースサブASSY.,エアークリーナー	78 6
		カバー、フニュエルタック	76 10	キャツブ、R.,クラシクケース	43 3	ケースASSY.,アイダー	52 7
ウインカーCOMP.,L.フロント	83 5	カバー、フロント	61 2	キャツブASSY.,ノイスサブレッサー	88 4	ケースCOMP.,トランスミツシン	42 2
ウインカーCOMP.,R.フロント	83 3	カバー、フロントパンドル	57 2	キャツブCOMP.,フューエルイラー	76 11	ケースCOMP.,L.フロントボトム	70 15
ウエイトセット,クラツチ	40 5	カバー、フロントロワー	62 4	キャーニスタ-COMP.	79 2	ケースCOMP.,R.フロントボトム	70 6
[エ]		カバー、ラバー	51 2	キャーリーサブASSY.,L.フロント	71 10	ケーブルCOMP.,シートロクッー	74 8
		カバー、リヤーベンター	69 4	キャーリーゾー	74 10	ケーブルCOMP.,フロントプレキ	コネテイング
エレメントCOMP.,エアークリーナー	78 2	カバー、リヤーブレーキロックレバー	54 25			コネテイング	53 9
エンブレム,プロダクション	57 4	カバー、リヤーブア	69 5	[ク]		ケーブルCOMP.,リヤーブレーキ	53 10
	58 4	カバー、L.サイド	38 1			ケーブルCOMP.A,スロットル	53 1
[オ]		カバー、L.ブレーキレバーープラット	53 20	グリップ	92 4	ケーブルCOMP.B,スロットル	53 2
		カバー、L.フロアーサイド	65 7	グリップ,L.ハンドル	53 15	[コ]
オイルシール14X20X3.2	42 12	カバー、L.フロントサイド	62 5	グリップCOMP.,スロットル	53 14
オイルシール19.5X31.5X6	45 25	カバー、R.フロントサイド	65 5	グロメット,サイドカバー	85 16
オイルシール20.8X30.5X6	43 10	カバー、R.フロントサイド	61 1		38 5	コイルCOMP.,イグニツション	88 3
オイルシール20X32X6	45 26	カバー、サブASSY.,エアークリーナー	78 8		64 10	コツター,バルブ	32 12
オイルシール29X44X7	42 13	カバー、セツト,フロントワブ	61 3		85 15	コントロールユニット,エンジン	88 1
		カバー、セツト,ライセンスライト	62 3	グロメット,テンショナーホール	29 3		89 24
[カ]		カバー、セツト,リヤーハンドル	85 13	クツションA,バツテリー	87 8
		カバー、セツト,L.ボディ	57 3	クツションA,フューエルタク	76 15
		カバー、セツト,R.ボディ	68 3	クツションASSY.,リヤー	82 1
		カバー、COMP.,クリーンファン	68 2	クツションB,バツテリー	87 9
		カバー、COMP.,スロットルボディ	29 1	クツションC,バツテリー	85 7
		カバー、COMP.,バツテリー	47 5		87 10
		カバー、COMP.,ベッド	87 12	ランクケースCOMP.L	44 2
		カバー、リヤーブレギー	30 1	ランクケースCOMP.R	43 1
		カバー、エアージアブレーキティング	73 5	ランクシャワトCOMP.	46 1
		カバー、エアージアブレーキティング	32 2	ランプA,A,C.シエネレータコード	36 4
		カバー、エアージアブレーキティング	78 1	ランプA,A,フロントプレーキホース	55 4
		カバー、エアージアブレーキティング	65 1	ランプA,A,リヤーブレーキープル	53 11
		カバー、シール	40 13	ランプA,B,プレーキホース	55 5
		カバー、スプリング	40 14	ランプA,B,リヤーブレーキープル	53 12
		カバー、スロットルボディカバー	47 15	ランプA,チューブ	78 21
		カバー、テールライトセツティング	29 7	ランプA,チューブ	91 18
		カバー、フロントディスタンス	72 5	ランプA,B,ケーブル	87 14
		カバー、フロントホイールサイト	72 3	クリップ,エアーディークダクトツシュ	83 8
				クリップ,ガラーラー	88 18
		カラー、ホンセツティング	88 9		19
		カラー、マラーブロックター	80 4		89 20
		カラー、ラギジボックス	74 11	クリップ,スナツブフィツティング	58 10
			12		62 10
シール,インナーボケット	63 5	スクリュー,タツピング5X12	86 29	[セ]		ナツト,キャップ7MM	80 7
シール,エアーケリーナカバー	78 3	スクリュー,タツピング5X16	29 9	セパレーターCOMP.,オイル	44 8	ナツト,クリップ5MM	78 16
シール,シャフト	29 4		52 11	センサー,02	31 6		84 7
シール,ダクト	38 4		58 11	センサーセント	48 24	ナツト,クリップ6MM	86 22
シール,ダスト	70 7		83 9	センサーセント,エアーチングレジャー	78 11		87 15
	76 7	スクリュー,タツピング5X20	78 17	センサーセント,エアーチングレジャー	31 7		78 15
シール,ドリプンフェイス34X41X4	41 20		18	センサーセント,エアーチングレジャー	31 7		85 8
シール,バルブステム	32 1	スクリュー,タベットアジヤステイング	32 14	センサーセント,エアーチングレジャー	42 9	ナツト,ステアリングステムロツク	87 11
シールセツト,ピストン	71 1	スクリュー,バン5X10	79 8			ナツト,スプリング4MM	59 3
シールセツト,フロントルオーク	70 13	スクリュー,バン5X11.5	69 8	(Y)			58 6
シールA,バッキン	84 2		74 17				62 9
シートセツト	47 11		86 23	ソケットCOMP.,L.ウインカー	83 4		64 13
シャツター,キー	91 26		87 16	ソケットCOMP.,R.ウインカー	83 2		66 11
シャフト,オイルボンプ	37 4	スクリュー,バン5X12	47 18	ソレノイド	47 10		69 7
シャフト,メインスタンド	81 3		54 39				74 15
シャフト,ロッカーアーム	32 6	スクリュー,バン5X13	54 34	[タ]			85 20
シューゼット,プレーキ	73 1	スクリュー,バン5X20	54 40			ナツト,スペシャル28MM	40 15
シュラウト,インテーク	29 2	スクリュー,バン6X6	34 7	ダイヤフラム	55 11	ナツト,タベットアジアステイング	32 16
シュラウト,エギザースト	29 5	スクリュー,ハンドルレバーポット		ダクト,エアーチリーナー	78 4	ナツト,フランジ10MM	81 8
リンダーセット,フロントマスター	55 13		5X26 54 32	ダクトL.カバー	38 3	ナツト,フランジ12MM	36 7
リンダーセット,マスター	55 13	スクリュー,ブリーダー	71 3	ダストシール21X37X7	72 12		72 10
リンダーシスY.,フロントマスター	55 6	スクリュー,フラット4X12	56 21	ダストシール,ステアリングヘッド	59 7	ナツト,フランジ6MM	56 23
リンダーコOMP.	35 1	スクリュー,Uロツクラツット6X12	90 16	タイヤ,フロット	72 7		76 19
		スクリュー,セツシャー4X10	47 19	タイヤ,リヤー	73 3	ナツト,U10MM	58 7
		スクリュー,ワツシャー4X12	47 19	タンクASSY.,フユール	76 4		91 17
[ス]		スクリュー,ワツシャー4X16	56 22	[チ]		ナツト,U5MM	54 37
スイッチユニット,アイドル	53 6	スクリュー,ワツシャー5X12	48 27				85 19
スイッチユニット,ワインカー	53 7	スタンドCOMP.,メイン	47 20	チェン,カム	34 1	ナツトB,ブレーキロッドアジヤステイング	73 13
スイッチユニット,スター	53 3	ステー,キャニスター	81 2	チューブ,チャージ	79 3
スイッチユニット,デイマー	53 4	ステー,ワイヤー	85 10	チューブ,L.カバー	44 10
スイッチユニット,ホーン	53 5	ステー,COMP.	47 4	ダストシール21X37X7	72 12
スイッチASSY.,サイトスタンド	81 1	ステー,COMP.,ECU	36 3	チューブ,トラスミッションブリーザー	42 3
スイッチASSY.,シートオープナー	90 6		90 11	チューブ,ビニール8X12X300	76 20
	91 28	ステムリブASSY.,ステアリング	65 3
スイッチASSY.,ハンドルロツク	90 1		59 9	チューブ,ブリーサー	78 10
スイッチASSY.,フロントストップ	53 8	スパナ10X12	92 7	チューブ,A.バージ	78 5
	55 2	スパナ8X12	92 6	チューブ,B.バージ	79 4
スイッチCOMP.,コンピネーション&ロツク	91 24	スプリング,キックスターターストツパー	67 1	[テ]
スイッチCOMP.,ハンドルロツク	90 2	スプリング,クラッチ	40 4
スクリーン,オイルフィルター	44 12	スプリング,シートロツク	74 7
スクリーン,オーブナーセット	90 14	スプリング,ドリアンフェイス	40 12
スクリーン,スクリーンセツティング	91 30	スプリング,A.ツッド	71 5
スクリーン,スペシャル6MM	54 35	スプリング,A.ルプ	32 9	ディスク,フロントブレーキ	72 8
スクリーン,タツピング3X16	52 10	スプリング,ブレーキシュー	73 6	テンショナー,カムチエン	34 2
スクリーン,タツピング4X12	62 11	スプリング,ブレーキレバーリターン	55 16	[ト]
	64 14	スプリング,ブレーキロウクアームリターン	54 26
	15	スプリング,フロントフォーク	70 2	ドライバー,スクリュー	92 3
	66 12	スプリング,ベアリングブツコ	44 7	ドライブシャフト	42 5
	13	スプリング,メイスタント	81 4	トレイ,フユール	76 5
	86 25	スプリング,リターン	55 15
	26	スプリング,ババウンド	70 4
	91 19	スプリング,リヤープレーキアーム	73 8
スクリコー,タツピング4X16	58 12	スプリングA.,サイドスタンド	81 12	ナツト,6カク10MM	54 36
	66 14	スプリケットカム	32 3	ナツト,6カク12MM	41 22
	69 9	スリープ,リヤープレーキカム	42 1	ナツト,6カク14MM	39 8
	74 20	スレットCOMP.,ステアリングヘッド	59 10	ナツト,6カク16MM	73 10
	84 8			ナツト,6カク7MM	31 9
	86 27			ナツト,アジヤステイング	51 4
	28			ナツト,キャップ10MM	82 4

2023.03.01 J

部品名 索引
部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名
パルプ,エキゾースト......	32 8	プレート,ミツションヘアリングセツティング	44 5	ボディASSY.,スロットル......	47 6	ボルト,フランジ6X22......56 25
パルプ,テール&ストップライト......	84 6	プレート,ランプ......	39 7	ボディCOMP.,フレーム......	90 8	ボルト,フランジ6X25......29 10
パルプ,バージコントロールソレノイド......	79 6	プレート,レジステッドナンバー......	93 3	ボルト,アジヤステイング......	51 7	ボルト,フランジ6X28......42 18
パルプ,ハツドライト......	51 5	プレートASSY.,リフレクティング......	52 6	ボルト,アダプター10MM......	54 30	ボルト,フランジ6X30......45 32
パルプ,ライセンスライト......	85 6	プレートCOMP.,ドライブ......	40 2		31
パルプ,リム......	72 1	プロクター......	55 8	ボルト,オイル10X22......	55 18	ボルト,フランジ6X32......73 9
	73 4	プロクター,スピードセンサー......	44 14	ボルト,スイドスタンドピポット......	81 6	ボルト,フランジ6X35......38 10
パンド,エアーケリーナーコネクティング......	チューブ	プロクター,マララー......	80 5	ボルト,シリダースタット7X119.5	43 8	ボルト,フランジ6X38......42 19
パンド,ハンドルブラケット......	53 19	ファンCOMP.,ケーリング......	36 1		44 16	ボルト,フランジ6X50......43 17
ハース,ワイヤー......	88 5	フィルターセット......	76 3	ボルト,スタッド7X16.5......	31 8	ボルト,フランジ6X60......38 11
ハウジング,アツバースロットル......	53 16	ノイス,ドライブ......	77 24	ボルト,スペシャル6MM......	60 2	ボルト,フランジ6X70......43 18
ハウジング,アンダースロットル......	53 17	ノイスセット,ドリブン......	39 2		64 11	ボルト,フランジ8X12......45 33
[ヒ]		ノイスセット,ムーパブルドリブン......	40 8		66 9	ボルト,フランジ8X18......45 34
ビースセット,スライド......	39 1	フェイスCOMP.,ムーパブルドライブ......	40 9		43 7	ボルト,フランジ8X25......71 15
ビストン......	46 3	エンダー,フロント......	39 5		37 5
	71 14	エンダー,リヤー......	60 1		80 6
ビポット,カムチエンテンシヨナー......	34 4	エンダー,COMP.,リヤーインナー......	85 11		81 7	ボルト,フランジ8X32......82 3
ピン,シートヒンジ......	74 4	フォーケASSY.,L.フロント......	85 14		44 15	ボルト,ソケット5X8......91 25
ピン,スプリット1.6X15......	67 7	フォーケASSY.,R.フロント......	70 14		91 25	ボルト,ソケット5X8......91 25
ピン,スプリット1.6X18......	75 22	ノック,ラギジ......	70 1		36 5
ピン,スプリット3.0X20......	81 10	ノユールユニット......	63 2		38 6
ピン,ハッガー......	71 12	フライホイールCOMP......	76 14		44 17
ピン,ピリオンステップ......	46 4	[^]			85 17
ピン,ローラーガイド......	67 2	ベース,ティセンスライト......	77 25		36 10
ピューズ,ブレード......	87 2	ベアリング,ニードル20X29X18......	85 12		70 16
	3		40 18		44 18
	4		41 18		55 17
	88 10	ベアリング,ラジアルボール6201......	42 10		54 33
	11	ベアリング,ラジアルボール6201U......	72 11		71 7
	12	ベアリング,ラジアルボール6204......	44 22		90 15
		ベアリング,ラジアルボール6301......	45 23		90 11
		ベアリング,ラジアルボール6302......	45 24		80 10
		ベアリング,ラジアルボール6902U......	41 19		58 5
		ベアリング,ラジアルボール......			91 22
					32 13
					76 16
					83 7
			22X56X11.5	43 9
			ベアリング,ラジアルボール......		80 8
			60/22 UU	42 11
			ベアリング,COMP......	38 8
			ベルト,ドライブ......	40 7
			ベッド,ライトユニット......	51 1
			ベッド,COMP.,シリダー......	31 1
	44 1				31 14
	44 4	[お]			56 24
					66 15
					75 23
					76 21
					89 21
					91 20
					36 8
					31 15
					36 9
					42 20
					45 31
					89 22
					43 16
					45 35
					48 23
					66 16
					78 23
					34 10
					34 10
					47 21
					47 21

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
メーターCOMP.,コンピネーション......524[ラ]		レース,ステアリングボトムボール......592レクチフィヤーASSY.,シリコン......521レバー-,L.ステアリングハンドル......5322レバー-,R.ステアリングハンドル......5514レンズ......853レンズユニット,アウター......844レンチ,スパークプラグ......925[ロ]		0リング6.3X2.5......4910リング6.8X1.9......7620リング6.8X2.0......34845274915010リング8MM......43115010リング95X2.0......45285010リング,スロツトルボディ......4720リング,フユーエルポンプ......769
ライトユニット,リヤーコンピネーション......843ライトASSY.,ライセンス......852ライトASSY.,リヤーコンピネーション......841ラッチ......637ラバー-,カウル......626ラバー-,キヤニスターマウンティング......791ラバー-,クラッチダンパー......406ラバー-,サイドカバー......656ラバー-,シール......741ラバー-,ストツバー......876ラバー-,フコーエルシール......768ラバー-,マウンティング......296304491ラバー-,リンクストツバー......9010ラバー-A,スタントストツバー......8111ラバー-B,シートヒツティング......743ラバー-B,マウンティング......8815ラベル,タイヤ......934ラベル,CBSコーション......935[リ]		ワッシャー12.2X29X2.5......4016ワッシャー12X24X2.3......366ワッシャー16MM......7311ワッシャー7.2X16X2.5......3110ワッシャー,ウェーブ......7113ワッシャー,オイルボルト......5519ワッシャー,シーリング6MM......4419501ワッシャー,シーリング8MM......4420501ワッシャー,スペシャル8MM......7017ワッシャー,チェンケースセツティング......8621ワッシャー,ドライブフェイス......394ワッシャー,ドレンプラグ12MM......4529ワッシャー,プレイン10MM......819825ワッシャー,プレイン6MM......7819ワッシャー,プレイン8MM......6767421[0]
リッド,インナーボケット......633リッド,スマートエマージエンシー......649リッド,パツテリー......654リテナー,バルブスプリング......3210リテナー,フコーエルポンプ......766リフタ-ASSY.,テンショナー......343リフレクター,リフレツクス......855リベツト,ブツシユ6MM......627641266106967617851887138817リレーASSY.,パワー......8813リレーCOMP.,ワインカー......528リレーCOMP.,パワー......8814リング,オイルシールストツバー......7011リング,シール......7010リング,ストツバー......716リング,バツクアップ......705リング,ピストン......708リングセット,ピストン......462リングASSY.,エンジンハンガー......909[レ]		0リング......482576230リング1.5X9.5......3494910リング1.9X20.4......4730リング11.4X2.1......42140リング16.8X2.4......70180リング18.8X2.4......43140リング18X3......43130リング29X2......47170リング3.8X1.4......43120リング38.8X1.9......41215010リング6.3X2.2......47160リング6.3X2.5......3112
レース,ステアリングトツブコーン......595レース,ステアリングトツブボール......591レース,ステアリングポトムコーン......596

1

まえがき

目次

2

エンジン

3

フレーム

4

部品番号索引

5

部品名索引

Dio110 (JK03-100 · 110 · 130)

Dio110・ベーシック [JK03-120]

パーツカタログ

不許複製

発行本田技研工業株式会社

編集 本田技研工業株式会社

サービス部 サービス情報課

HONDA

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2023.12.07

パーツカタログ管理 No.	11K2CM02
パーツカタログタイトル	Dio110 / Dio110・ベーシックNSC110 M/P
ニュース No.	001

F-42

24 E 35101-K2C-V01

*部品番号削除

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2024.03.28

パーツカタログ管理 No.	11K2CM02
パーツカタログタイトル	Dio110 / Dio110・ベーシックNSC110 M/P
ニュース No.	002

ブロッタ番号	見出番号	処置	部品番号	部品名	使用個数		適用号機		タイプ
					MSC110 12	P	初号機	終号機
F-41	I	E	30400-K2C-J01	*部品番号削除
		A	30400-K2C-J02	コントロールエニクト、エンジン......	1	-

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2024.06.28

パーツカタログ管理 No.	11K2CM02
パーツカタログタイトル	Dio110 / Dio110・ベーシックNSC110 M/P
ニュース No.	004

F-42 31 D 35100-K2C-V01 スイッチASSY.,コンピネーション&ロック.. - 1 ——— ——— J

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2024.07.11

パーツカタログ管理 No.	11K2CM02
パーツカタログタイトル	Dio110 / Dio110・ベーシックNSC110 M/P
ニュース No.	005

ブロック番号	見出番号	処置	部品番号	部品名	使用個数		通用号機		タイプ
					NSC110N	D	初号機	終号機
F-41	5	E	32100-K2C-J20	*部品番号削除
		A	32100-K2C-J21	ハネス.7代......	-	1	——	——	J
		E	32100-K2C-J30	*部品番号削除
		A	32100-K2C-J31	ハネス.7代......	-	1	——	——	2J

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 適用号機訂正 M: 部品名訂正 T: 適用訂正 Z: 注記訂正
