使用説明書 FW108HS FOSTEX

このたびは当社製品をお買い上げいただき、ありがとうございました。

ご使用前にこの取扱説明書をよくお読みいただきまして、正しくご使用ください。

FW-HS シリーズは FW-N シリーズをベースに高機能パルプ材料と独自の抄紙技術の融合によりさらなる高剛性振動板へ進化を遂げたウーハーユニットシリーズです。

この高剛性振動板は2種類のパルプをベースに、ダイアモンドと同等の伝搬速度を持つ超高弾性カーボンファイバー、アラミド繊維の2倍の強度を持つスーパー繊維PBOと、これらをつなぎ合わせ結合力を高めるバイオセルロース、パールマイカ、伝搬速度を落とさず内部損失を向上させるセルガイアファイバー等、最適な比率に配合した材料を独自の抄紙技術により適度な厚みを持たせ抄紙することで軽量、高損失化とさらなる高剛性化を実現しました。FW-HSはこの変化した高剛性振動板をはじめ、最適設計されたボイスコイルと強力な駆動力の磁気回路を搭載し、エンクロージャー設計が容易な音響パラメーターに設計されています。高剛性振動板は振動を確実に空気に伝えることでトランジェントに優れ、空間の響きや楽器から奏でられる低音域の音をリアルに再現します。また、スムーズな周波数特性は幅広い帯域でツィーターとの組み合わせを可能にします。

FW108HSの主な特長

●高剛性抄紙振動板（コーン紙／ダストキャップ）
●ショートボイスコイル/Xmax 1.55mm
●Φ100mm大型フェライトマグネット
●エンクロージャー設計が容易な音響パラメーター

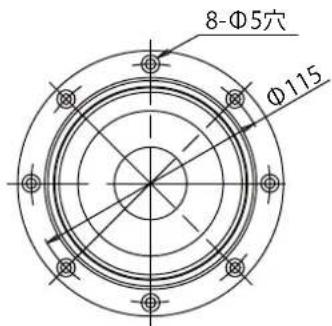

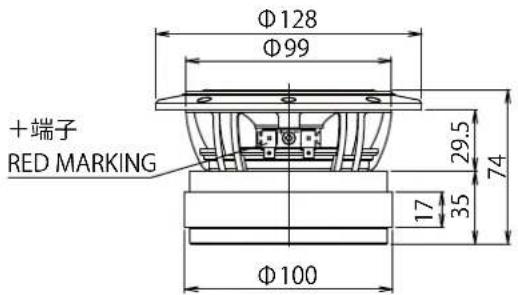

■外形寸法図

8-Φ5穴 Φ115

出力音圧レベル : 84.5 dB/w(1 m)

推奨クロスオーバー周波数：4 kHz以下

バッフル開口寸法 : ø105 mm

■付属品

木ネジ×8本、ワッシャー×8個、パッキン×1枚

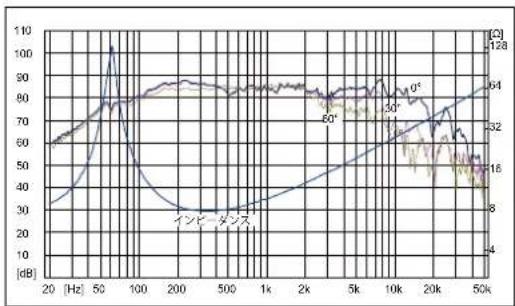

■周波数特性

標準バスレフ型エンクロージャー

FW108HS を標準的な内容積のバスレフ型エンクロージャーに収めた例で、ツィーターは FT28D を組み合わせます。各ユニットとダクトを近接配置にすることでリアルな音像定位と低域のエネルギー感を両立、ワイドレンジな帯域と明瞭でキレのある中高音、押し出しの良い低音再生を狙います。

エンクロージャーを組み立てる際の注意点ですが、ダクトは現物に合わせて取り付け部の加工寸法を調整して下さい。ネットワーク素子は10cm角の板に固定してエンクロージャー内に固定するか、またはバッフル板①紧接着前に裏板⑥に取り付けてください。吸音材は底面に粗毛フェルト、天面、裏面、側面にウールを入れます。アッテネーターは-8dBを中心に好みに合わせて調整して下さい。

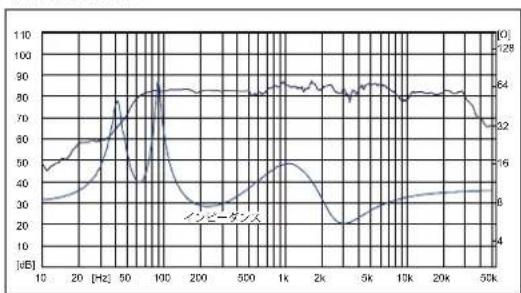

周波数特性

■設計値

内容積：6L

チューニング周波数 fb : 63 Hz

ダクト径：Φ25×2（Φ35相当）

ダクト長：95mm

クロスオーバー周波数：2 kHz

■組立順

A:4+6+5

B: A + 2 + 3

C : B + 1

■使用パーツ

ウーハー	FW108HS	2本
ツィーター	FT28D	2本
コイル	LM1.80e	2個
コイル	L0.5e	2個
コンデンサ	CP6.8	2個
コンデンサ	CP10	2個
アッテネーター	R80B	2個
ターミナル	P24B	2個
内部配線	SFC83	適量
板材 MDF 900 x 600 t15		1枚
ダクト	25VP 塩ビ管 85mm	4本
吸音材	ウール、粗毛フェルト	適量

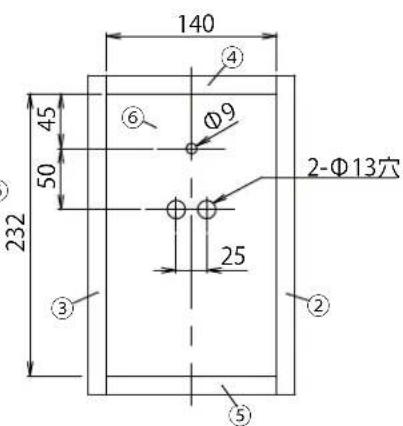

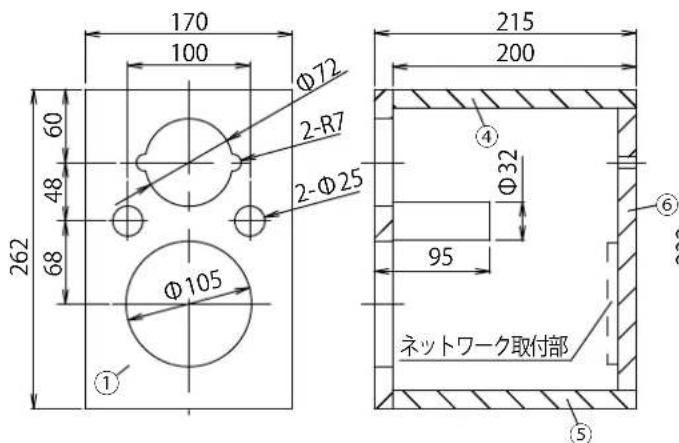

■組立図

170 100 60 48 262 68 Φ105 ① Φ72 2-R7 2-Φ25 215 200 ④ Φ32 95 ⑥ ネットワーク取付部 ⑤

140 4 ④ Φ9 50 232 2-Φ13穴 25 ③ ② ⑤

ダクト穴加工寸法（板①裏面） 2-Φ32 ザグリ深さ5mm

標準的な内容積より大き目なバスレフ型エンクロージャーに収めた例で、ツィーターは PT20K と組み合わせます。内容積を大きくすることで低域の再生レンジを伸ばしながら、ローコストツィーターとの組み合わせによりアッテネーターを使わず、全体のエネルギーバランスを合わせることで CP の高いワイドレンジ 2Way システムを構築します。エンクロージャーを組み立てる際の注意点ですがダクトは現物に合わせて取り付け部の加工寸法を調整して下さい。ネットワークは裏板⑥に取り付けます。吸音材は底面に粗毛フェルト、天面、裏面、側面にウルを入れます。

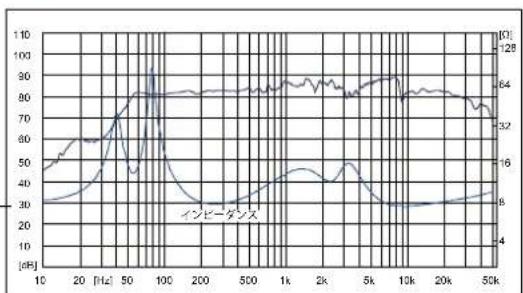

■周波数特性

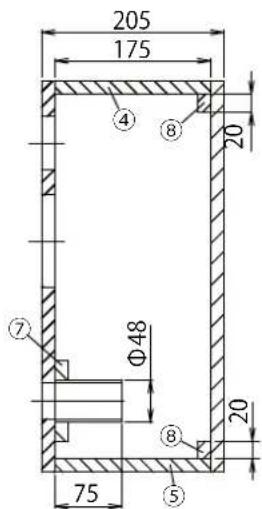

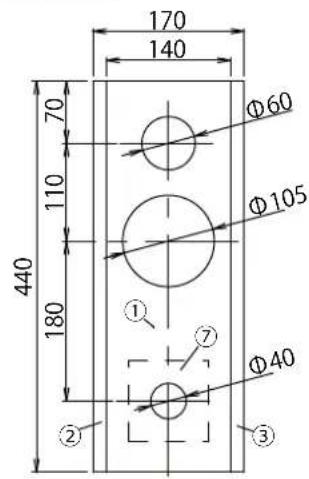

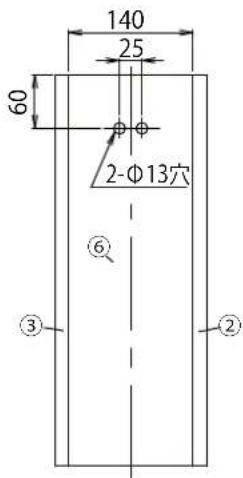

■組立図

170 140 70 110 440 180 ① ⑦ ② ③ Φ60 Φ105 Φ40

205 175 ④ ⑧ 20 ⑦ Φ48 ⑧ 20 75 ⑤

140 25 60 2-Φ13穴 ⑥ ③ ②

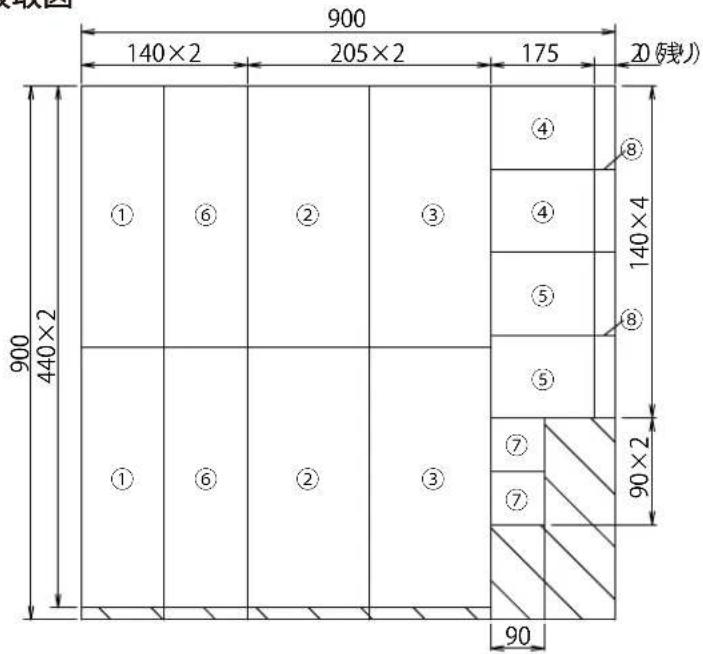

■板取図

900 140×2 205×2 175 20(残) ① ⑥ ② ③ ④ ⑧ ④ ⑤ ⑧ ⑤ ⑦ ⑦ 900 440×2 140×4 90×2 90

■設計値

内容積：10L

チューニング周波数 fb : 56 Hz

ダクト径：Φ40

ダクト長：90 mm

クロスオーバー周波数：2 kHz

■組立順

A : (1 + 7) + (4 + 8) + (5 + 8)

B: A + 2 + 3

C : B + 6

■使用パーツ

ウーハー	FW108HS	2本
ツィーター	PT20K	2本
コイル	L1.0e	2個
コイル	L0.5e	2個
コンデンサ	CP3.3	2個
コンデンサ	CP6.8	2個
ターミナル	P24B	2個
内部配線	SFC83	適量
板材	MDF 900 x 900 t15	1枚
ダクト	40VP 塩ビ管 75mm	2本
吸音材	ウール、粗毛フェルト	適量

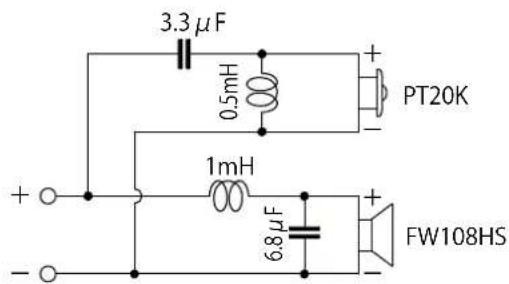

■ネットワーク回路図

ご使用の前に、必ず本書「安全上のご注意」をよくお読みいただき、正しくご使用ください。

本書は、お買い上げいただいたフォステクス製品を安全にご使用いただくために必要な「禁止事項」、「注意事項」、「強制事項」についてまとめて記載してあります。あなたや他の人々へ与える危害や財産などへの損害を未然に防止するため、本書に記載されている事項をお守りいただくものですので、大切に保管し、いつでもお読みいただける場所に置くようにしてください。

	△記号は、注意しなければならない内容(警告を含む)を示しています。具体的な注意内容は△の中や近くに絵や文章で示しています。左図の場合は「感電注意」を示しています。
	◎記号は、禁止内容(してはならないこと)を示しています。具体的な禁止内容は○の中や近くに絵や文章で示しています。左図の場合は「分解禁止」を示しています。
	●記号は、強制内容(必ずすること)を示しています。具体的な強制内容は●の中や近くに絵や文章で示しています。左図の場合は「電源プラグをコンセントから抜く」を示しています。

警告

機器本体に直接水がかかる場所では使用しないでください。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。

電源プラグを抜く

万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。すぐに本製品に接続しているアンプの電源を切り、必ず電源プラグをコンセントから抜いてください。

注意

接続注意

本機に他のオーディオ機器を接続する場合、接続する機器の取扱説明書をよく読み、必ず電源を切り説明に従って接続してください。また、接続するコードは指定されたものを使用してください。

禁止

油煙や湯気の当たるような場所に置かないでください。火災・感電の原因となることがあります。

スピーカーやホーンを取り付ける場合、必ず付属のネジで確実に固定してください。落下によるけがや故障の原因となることがあります。

過大入力注意

過大入力を加えないでください。火災や故障の原因となることがあります。本製品の規格入力でご使用ください。

取扱説明書は必ず読み、注意事項および使用方法を厳守してください。安全性および性能を確保するために必要です。
