製品タイプ	スピーカー
ブランド	FOSTEX
モデル	FW168HS
最大入力	60W
定格入力	30W
インピーダンス	8Ω
再生周波数帯域	50Hz - 20kHz
出力音圧レベル	90dB
ユニットサイズ	16cm
エンクロージャータイプ	バスレフ
寸法 (H x W x D)	約300mm x 200mm x 250mm
重量	約3.5kg
色	ブラック
付属品	取扱説明書、スピーカーコード
お手入れ方法	柔らかい布で拭いてください。シンナーやベンジンは使用しないでください。
使用上の注意	直射日光や湿気の多い場所を避けて設置してください。
修理用部品	メーカーまたは販売店にお問い合わせください。
保証期間	購入から1年間

よくある質問 - FW168HS FOSTEX

スピーカーの設置場所はどこが良いですか？

スピーカーは壁や家具から適度に離し、高さは耳の高さに合わせると最適な音場が得られます。バスレフポートの背面に十分なスペースを確保してください。

アンプとの接続方法は？

付属のスピーカーコードを使用し、アンプのスピーカー端子に接続します。極性（＋/－）を合わせて接続してください。インピーダンス8Ωに対応したアンプをご使用ください。

音量が小さく感じる場合の対処法は？

アンプの出力が不足している可能性があります。アンプの音量を上げるか、より高出力のアンプをご検討ください。また、スピーカーの能率は90dBと高いため、一般的なアンプで十分な音量が得られます。

スピーカーを掃除する際の注意点は？

柔らかい乾いた布で軽く拭いてください。シンナーやアルコールなどの溶剤は使用しないでください。振動板は傷つきやすいので、強く押さないでください。

音が出ない場合の確認事項は？

まずアンプの電源と接続を確認してください。スピーカーコードが断線していないか、極性が正しいか確認します。また、アンプのスピーカー出力が正しく選択されているかご確認ください。

このスピーカーは防磁設計ですか？

本機は防磁設計ではないため、テレビや磁気記録メディアの近くに設置しないでください。画面の色むらやデータ破損の原因になります。

保証期間はどのくらいですか？

保証期間は購入日から1年間です。保証書は大切に保管し、修理依頼時には必ずご提示ください。

サランネットの取り外し方は？

サランネットは爪で固定されています。底面や側面の端を優しく引き上げて外してください。無理に引っ張ると破損する恐れがあります。

天井や壁に取り付けることはできますか？

本スピーカーは壁掛けや天井吊り用の金具は付属していません。専用のブラケットを使用する場合は、重量に耐えられるものを選び、専門業者に取り付けを依頼してください。

ユニットの交換は可能ですか？

ユニットの交換はメーカーまたは認定サービスセンターでのみ可能です。お客様ご自身で分解しないでください。修理用部品は販売店またはメーカーサポートにお問い合わせください。

使用説明書 FW168HS FOSTEX

このたびは当社製品をお買い上げいただき、ありがとうございました。

ご使用前にこの取扱説明書をよくお読みいただきまして、正しくご使用ください。

FW-HS シリーズは FW-N シリーズをベースに高機能パルプ材料と独自の抄紙技術の融合によりさらなる高剛性振動板へ進化を遂げたウーハーユニットシリーズです。

この高剛性振動板は2種類のパルプをベースに、ダイアモンドと同等の伝搬速度を持つ超高弾性カーボンファイバー、アラミド繊維の2倍の強度を持つスーパー繊維PBOと、これらをつなぎ合わせ結合力を高めるバイオセルロース、パールマイカ、伝搬速度を落とさず内部損失を向上させるセルガイアファイバー等、最適な比率に配合した材料を独自の抄紙技術により適度な厚みを持たせ抄紙することで軽量、高損失化とさらなる高剛性化を実現しました。FW-HSはこの進化した高剛性振動板をはじめ、最適設計されたボイスコイルと強力な駆動力の磁気回路を搭載し、エンクロージャー設計が容易な音響パラメーターに設計されています。高剛性振動板は振動を確実に空気に伝えることでトランジェントに優れ、空間の響きや楽器から奏でられる低音域の音をリアルに再現します。また、スムーズな周波数特性は幅広い帯域でツィーターとの組み合わせを可能にします。

FW168HSの主な特長

●高剛性抄紙振動板（コーン紙／ダストキャップ）
●高耐入力ロングボイスコイル／Xmax 4 mm
●Φ145 mm大型フェライトマグネット／低電流歪み磁気回路
●エンクロージャー設計が容易な音響パラメーター

■外形寸法図

出力音圧レベル : 86 dB/w(1 m)

推奨クロスオーバー周波数：2 kHz以下

バッフル開口寸法：ø151mm

■付属品

木ネジ×8本、ワッシャー×8個、パッキン×1枚

■周波数特性

標準バスレフ型エンクロージャー

FW168HS を標準的な内容積のバスレフ型エンクロージャーに収めた例で、ツィーターは T250D を組み合わせます。各ユニットとダクトを近接配置にすることでリアルな音像定位と低域のエネルギー感を両立、ワイドレンジな帯域と明瞭でキレのある中高音、押し出しの良い低音再生を狙います。

エンクロージャーを組み立てる際の注意点ですがダクトは現物に合わせて取り付け部の加工寸法を調整して下さい。ネットワーク素子とターミナルは板⑦に固定してからエンクロージャーへ取り付けます。吸音材は底面に粗毛フェルト、天面、裏面、側面にウールを入れます。アッテネーターは-3.5dBを中心に好みに合わせて調整して下さい。

■周波数特性

■設計値

内容積：14L

チューニング周波数 fb : 50 Hz

ダクト径：Φ30×2（Φ42相当）

ダクト長：87 mm

クロスオーバー周波数：1.3 kHz

■組立順

A:4+6

B : A + 5

C : B + 2 + 3

D : C + 1

※1 板7はネットワーク素子、ターミナル取付

※2 ダクトはΦ30 塩ビ管

※3 スミ木は両側面に接着

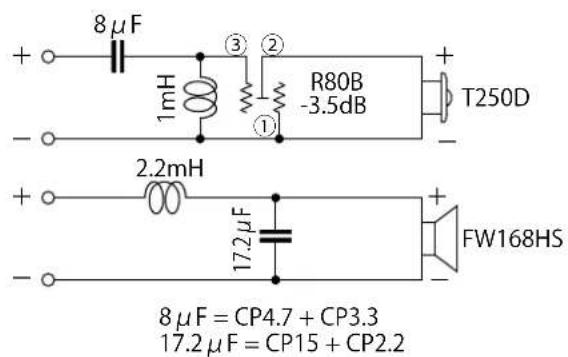

■使用パーツ

ウーハー	FW168HS	2本
ツィーター	T250D	2本
コイル	L2.2e	2個
コイル	L1.0e	2個
コンデンサ	CP4.7	2個
コンデンサ	CP3.3	2個
コンデンサ	CP2.2	2個
コンデンサ	CP15	2個
アッテネーター	R80B	2個
ターミナル	T150B	4個
内部配線	SFC83	適量
板材 MDF 900×600 t15		2枚
ダクト	30VP 塩ビ管 80mm	4本
吸音材	ウール、粗毛フェルト	適量

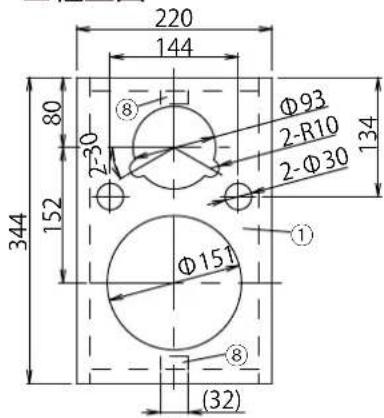

■組立図

ダクト穴加工寸法(板①裏面) 2-Φ38穴 ザグリ深さ8mm

ダブルバスレフ型トールボーイエンクロージャー

ダブルバスレフ型トールボーイタイプのエンクロージャーに収めた例で、ツィーターにはFF85WKなど小口径フルレンジを使用し、フルレンジならではの音場感の良さを生かしながらサブウーハー的にウーハーをつなげます。

エンクロージャーのツィーター部は密閉、ウーハー部をダブルバスレフ構造とし、背圧による帯域間の干渉を避けながらバスレフよりローエンドを伸ばす設計です。エンクロージャーを組み立てる際の注意点ですが裏板⑥を取り付ける前に第2キャビの底面に粗毛フェルト、裏面、側面にウールを入れます。裏板⑥にはR80Bとターミナルを取り付け、コンデンサー、ツィーターへの配線をしておきます。密閉部の吸音材は底面に粗毛フェルト、天面、裏面、側面にウールを入れます。第1キャビは天面に粗毛フェルト、裏面、側面にウールを貼ります。ツィーターは逆相接続としアッテネーターは-2.5dBを中心に好みに合わせて調整して下さい。

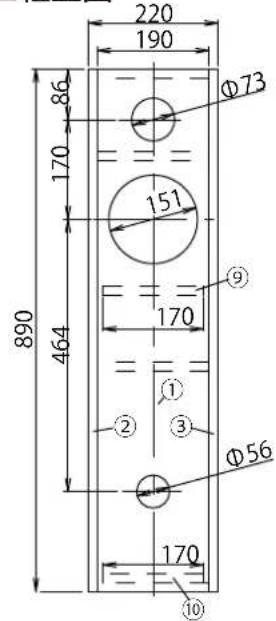

■組立図

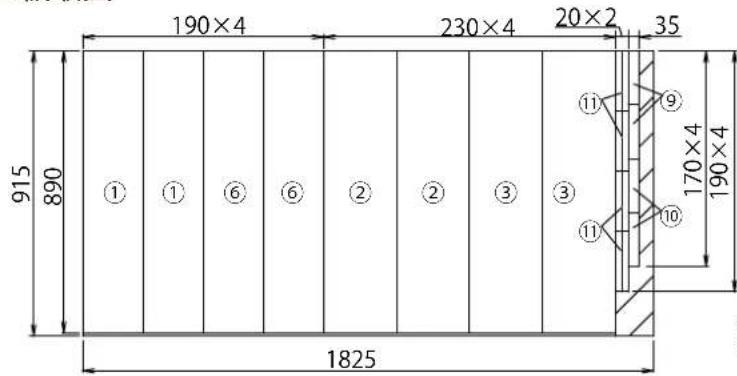

■板取図

■周波数特性

■組立順

第1／第2キャビ内容積：13L／13.6L

チューニング周波数fb1／fb2：161Hz／43Hz

第1／第2ダクト径：Φ65／Φ49

第1／第2ダクト長：15mm／70mm

クロスオーバー周波数：400 Hz

■使用パーツ

ウーハー FW168HS 2本
ツィーター FF85WK 2本
コイル LK6.2e 2個
コンデンサ CP20 8個
コンデンサ CP10 2個
ターミナル P24B 4個
內部配線 SFC83 適量
板材 MDF 915 x 1825 t15 1 枚
MDF 900 x 450 t15 1 枚
ダクト P49 (70 mm にカット) 2本
吸音材 ウール、粗毛フェルト 適量

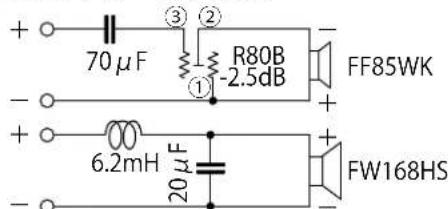

■ネットワーク回路図

FW168HS Thiele/Small Parameters

ご使用の前に、必ず本書「安全上のご注意」をよくお読みいただき、正しくご使用ください。

本書は、お買い上げいただいたフォステクス製品を安全にご使用いただくために必要な「禁止事項」、「注意事項」、「強制事項」についてまとめて記載してあります。あなたや他の人々へ与える危害や財産などへの損害を未然に防止するため、本書に記載されている事項をお守りいただくものですので、大切に保管し、いつでもお読みいただける場所に置くようにしてください。

△記号は、注意しなければならない内容（警告を含む）を示しています。具体的な注意内容は△の中や近くに絵や文章で示しています。左図の場合は「感電注意」を示しています。

◎記号は、禁止内容（してはならないこと）を示しています。具体的な禁止内容は○の中や近くに絵や文章で示しています。左図の場合は「分解禁止」を示しています。

●記号は、強制内容（必ずすること）を示しています。具体的な強制内容は●の中や近くに絵や文章で示しています。左図の場合は「電源プラグをコンセントから抜く」を示しています。

警告

機器本体に直接水がかかる場所では使用しないでください。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。

電源プラグを抜く

万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。すぐに本製品に接続しているアンプの電源を切り、必ず電源プラグをコンセントから抜いてください。

注意

接続注意
本機に他のオーディオ機器を接続する場合、接続する機器の取扱説明書をよく読み、必ず電源を切り説明に従って接続してください。また、接続するコードは指定されたものを使用してください。

スピーカーやホーンを取り付ける場合、必ず付属のネジで確実に固定してください。落下によるけがや故障の原因となることがあります。

禁止

油煙や湯気の当たるような場所に置かないでください。火災・感電の原因となることがあります。

過大入力注意

過大入力を加えないでください。火災や故障の原因となることがあります。本製品の規格入力でご使用ください。

取扱説明書は必ず読み、注意事項および使用方法を厳守してください。安全性および性能を確保するために必要です。
