製品タイプ	フルレンジスピーカーユニット
ブランド	Fostex
モデル	FE83-Sol
口径	83mm
インピーダンス	8Ω
定格入力	3W
最大入力	5W
出力音圧レベル	90dB/W/m
再生周波数帯域	80Hz～20kHz
磁気回路	フェライトマグネット
振動板素材	コーン紙
エッジ素材	クロスエッジ
外形寸法	83mm（直径）×40mm（奥行）
質量	約300g
取付穴径	73mm
推奨エンクロージャー	バスレフ型（約1～3L）
メンテナンス	乾いた柔らかい布で拭く。溶剤や研磨剤は使用しない。
安全注意	定格入力を超えない。磁気の強い場所に近づけない。
交換部品	なし（ユニット交換が必要）
修理可能性	専門技術者による修理が必要

よくある質問 - FE83-Sol FOSTEX

FE83-Solはどのようなスピーカーですか？

FE83-SolはFostex製の8cmフルレンジスピーカーユニットです。小型ながら広い帯域を再生し、バスレフ型エンクロージャーに最適です。

インピーダンスは何Ωですか？

8Ωです。一般的なアンプに接続可能です。

定格入力と最大入力を教えてください。

定格入力は3W、最大入力は5Wです。オーバードライブに注意してください。

エンクロージャーの推奨容積は？

バスレフ型で約1～3リットルが推奨されます。ダクト径は約20mm、長さは調整が必要です。

取付穴の径は？

取付穴径は73mmです。パネルに穴を開ける際の参考にしてください。

メンテナンス方法を教えてください。

ホコリは柔らかいブラシで取り除き、汚れは乾いた布で軽く拭いてください。アルコールや溶剤は使用しないでください。

ツイーターやウーファーと組み合わせられますか？

フルレンジユニットなので、基本的には単体で使用します。ただし、サブウーファーと併用する場合はハイパスフィルターを使用してください。

このスピーカーの音質の特徴は？

自然でクリアな中高域が特徴です。低域は限られますが、バスレフ箱で引き出すことができます。

壊れた場合、修理できますか？

ユニット自体の修理は困難です。交換用のFE83-Solを購入し、交換することをお勧めします。

適合するアンプの出力は？

3W～5W程度のアンプが適しています。真空管アンプ（シングル）や小型デジタルアンプとの組み合わせが人気です。

使用説明書 FE83-Sol FOSTEX

このたびは当社製品をお買い上げいただき、ありがとうございました。

ご使用前にこの取扱説明書をよくお読みいただきまして、正しくご使用ください。

飽くことなき独創性

進化する新たな系譜

FE83-Sol は FE103-Sol の開発理念と独自技術を継承し、FE83En をベースに開発されたスペシャルユニットです。クオリティの高い中高域の音質は、2 層抄紙と低歪みフェライト外磁型磁気回路の採用により一段と向上し、更なる高解像度と繊細で表現力豊かな音楽の再生を実現します。また、新設計のダンパーは極僅かな微小入力時でもリニアリティに優れ、入力信号の変化に正確に追従します。そして、フレームカラーには FE103-Sol 同様、音造りへの情熱と技術の独創性の象徴であるカッパーオレンジを採用。進化を遂げた FE83 の新たな系譜を是非お楽しみください。

FE83-Solの主な特長

●2 層抄紙 ES コーン

FE83En のコーン紙をベースに、繊維が細くしなやかで密度の高い ES コーンと 2 層抄紙（※）による抄紙技術を組み合わせることで軽量でありながらさらなる高剛性化と内部損失を保有させました。FE83-Sol では基層に長繊維のパルプを主体に厚み剛性による高剛性化と内部損失を保有させ、表層には短繊維のパルプを配合しコーン紙表面の伝播速度を高めています。これにより中域の明るく張りのある音色はそのままに、立ち上がりが良く切れのある高音と厚みのある低音再生を可能にしました。

※2層抄紙とはコーン紙を独自の技術で2段階に抄紙することにより基層と表層、2層で1つのコーン紙を構成する抄紙技術です。

●ハイ・コンプライアンス コルゲーションダンパー

リニアリティの向上の為、ハイ・コンプライアンスでありながら微小入力時から大入力時まで硬さの変化が少なく動きの優れたコルションダンパーを採用しています。

●低歪みフェライト外磁型磁気回路

磁気回路にはφ65mm フェライトマグネットを採用し十分な磁束密度を確保しています。磁気回路内はポールピース部とマグネット内周部に銅キャップを配置することで電流歪を低減、駆動系の徹底した低歪み化により中高域の明瞭感を向上させています。

●メカニカル2Wayセンターキャップ/高耐熱ガラスコンポジットボイスコイルボビン

センターキャップは伸びのある高域再生を実現する為にボイスコイルボビン直結とし20kHz以上の帯域拡張を実現しています。また、ボイスコイルボビン材にはガラス繊維とフェノール樹脂で構成された高ヤング率のシート採用することで、確実に振動をセンターキャップに伝達しながら耐入力の向上も実現しています。

●3 点接着方式

コーン紙とダンパー、ボイスコイルの接着を同一箇所で行う3点接着方式を採用。コーンネックの強度を高めることで高域特性を向上させています。

●ファストン 205 金メッキ端子

入力端子はファストン205タイプの低損失金メッキ端子を採用。スピーカーケーブルの確実な接合と音質劣化を防ぎます。

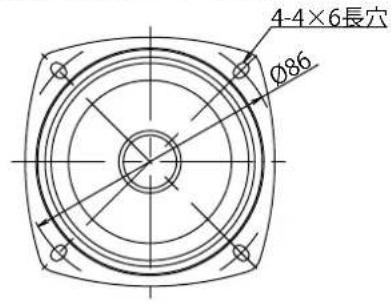

■外形寸法図
■規格

木ネジ×4本 ワッシャー×4枚 パッキン×1枚

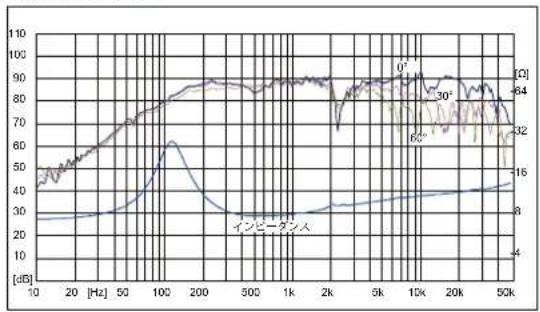

■周波数特性

標準バスレフ型エンクロージャー

FE83-Sol を標準的な内容積のバスレフ型エンクロージャーに収めた例です。低域はあまり低い周波数まで欲張らずに量感を重視した周波数に設計します。エンクロージャーを組み立てる際の注意点ですがダクトは現物に合わせて取り付け部の加工寸法を調整して下さい。吸音材は底面に粗毛フェルト、天面、裏面、側面にウールを入れます。

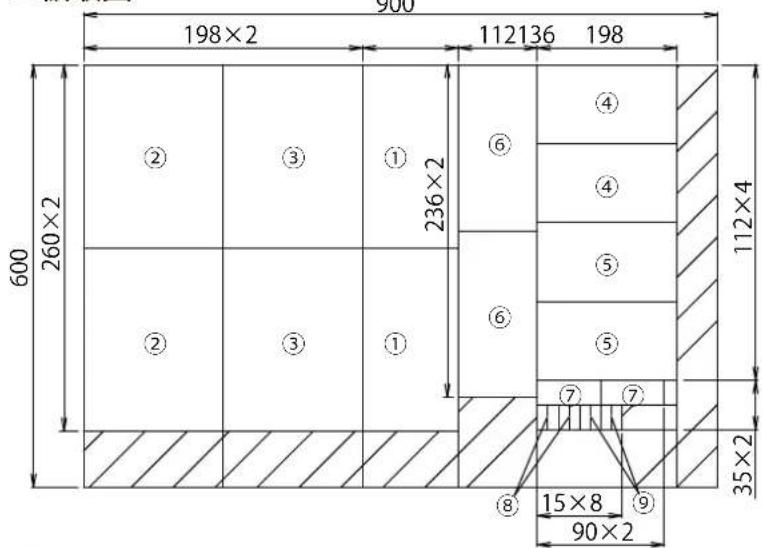

板取図

198×2 900 112136 198 260×2 600 ② ③ ① 236×2 ⑥ ④ ④ ⑤ ⑥ ⑤ ⑦ ⑦ 112×4 35×2 ⑧ 15×8 ⑨ 90×2

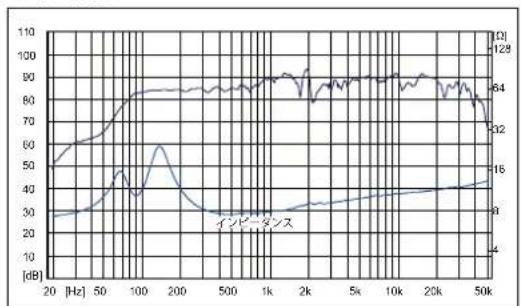

■周波数特性

■使用パーツ

ターミナル P24B

内部配線 SFC83

板材 MDF 900 × 600 t12

ダクト Φ40VP 塩ビ管 60mm

吸音材 ウール、粗毛フェルト

2個

適量

1枚

2本

適量

■設計値

内容積：4.9 L

チューニング周波数 fb：89 Hz

ダクト径：Φ40

ダクト長：68 mm

■組立順

A:4+6+5

B : A + 2 + 3

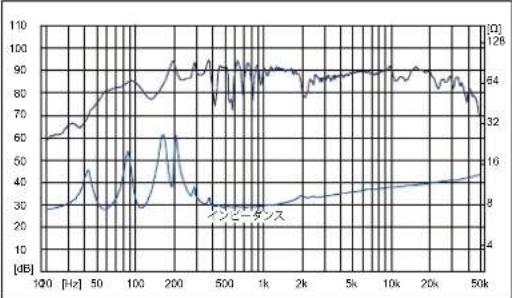

FE83-Sol をバックロードホーン型エンクロージャーに収めた例です。本体とスタンド部の2分割構造とし、スタンド下部両側面がホーン開口になっています。本体部の組立は組立順に沿って進めますが板②(側板) にあらかじめ板⑩、⑫の接着位置の目印を書いておきます。板⑧と⑩の端面は斜めに接着されますので隙間を埋める為、ボンドを多めに使うと良いでしょう。内部配線は板⑧のφ8穴を通しますが板③を接着する前に通しておきます。本体部とスタンド部をそれぞれ組み立てたら本体をスタンドにのせます。転倒防止の為、板⑮と⑰部を接着、またはネジ止めなど固定して下さい。吸音材は空気室にウール等薄い吸音材を入れ、スタンド部の板⑳の両側面に粗毛フェルトを貼ると良いでしょう。

■設計値

空気室：0.99 L

スロート面積：21.2 cm²

ホーン開口面積：224 cm²

ホーン長：185 cm

ホーンクロスオーバー周波数：250 Hz

カットオフ周波数：35 Hz

広がり係数：1.14

■使用パーツ

ターミナル P24B 2個

内部配線 SFC83 適量

板材

シナ合板 910 × 1820 t12 1 枚

MDF 900 × 450 t12 1 枚

吸音材 ウール、粗毛フェルト 適量

■組立順

· 本体部

A:6+13

B : 4 + 13 + 13

本体部 スタンド部 ホーン開口

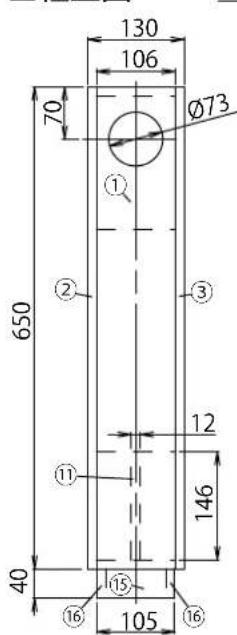

■組立図

130 106 Ø73 70 ① ② ③ 650 12 ⑪ 146 40 ⑮ 105 ⑯

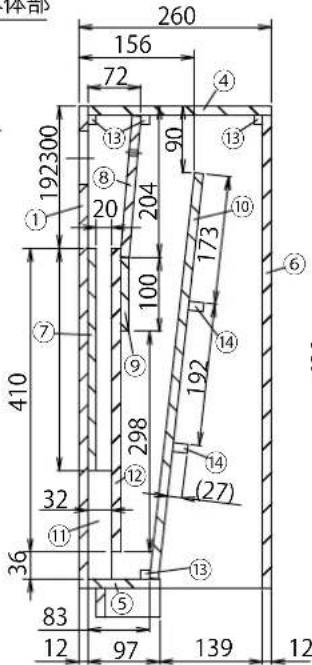

本体部

体部 260 156 72 ④ 192300 ⑬ 20 204 90 10 173 ⑩ 100 ⑦ 410 ⑨ 298 192 ⑭ ⑥ 14 (27) ⑫ 32 ⑪ ⑬ 36 83 ⑤ 12 97 139 12

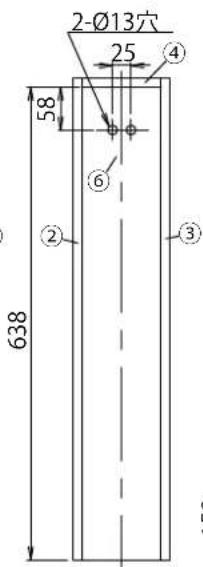

2-Ø13穴 25 ④ 58 ⑥ ② ③ 638 150

本体部底面

スタンド部

※08穴は使用されるケーブルに合わせて穴加工してください。

FE83-Sol Thiele/Small Parameters

ご使用の前に、必ず本書「安全上のご注意」をよくお読みいただき、正しくご使用ください。

本書は、お買い上げいただいたフォステクス製品を安全にご使用いただくために必要な「禁止事項」、「注意事項」、「強制事項」についてまとめて記載してあります。あなたや他の人々へ与える危害や財産などへの損害を未然に防止するため、本書に記載されている事項をお守りいただくものですので、大切に保管し、いつでもお読みいただける場所に置くようにしてください。

△記号は、注意しなければならない内容（警告を含む）を示しています。具体的な注意内容は△の中や近くに絵や文章で示しています。左図の場合は「感電注意」を示しています。

◎記号は、禁止内容（してはならないこと）を示しています。具体的な禁止内容は○の中や近くに絵や文章で示しています。左図の場合は「分解禁止」を示しています。

●記号は、強制内容（必ずすること）を示しています。具体的な強制内容は●の中や近くに絵や文章で示しています。左図の場合は「電源プラグをコンセントから抜く」を示しています。

警告

機器本体に直接水がかかる場所では使用しないでください。火災・感電の原因となります。特に屋外での使用（雨天、降雪時、海岸、水辺）にはご注意ください。

電源プラグを抜く

万一煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。すぐに本製品に接続しているアンプの電源を切り、必ず電源プラグをコンセントから抜いてください。

注意

接続注意

本機に他のオーディオ機器を接続する場合、接続する機器の取扱説明書をよく読み、必ず電源を切り説明に従って接続してください。また、接続するコードは指定されたものを使用してください。

禁止

油煙や湯気の当たるような場所に置かないでください。火災・感電の原因となることがあります。

スピーカーやホーンを取り付ける場合、必ず付属のネジで確実に固定してください。落下によるけがや故障の原因となることがあります。

過大入力注意

過大入力を加えないでください。火災や故障の原因となることがあります。本製品の規格入力でご使用ください。

取扱説明書は必ず読み、注意事項および使用方法を厳守してください。安全性および性能を確保するために必要です。
