製品タイプ	取付ブラケット
ブランド	i-PRO
型番	WV-QSR506
寸法 (幅 x 高さ x 奥行)	120 mm x 120 mm x 80 mm
重量	250 g
材質	アルミニウム合金
色	ホワイト
仕上げ	粉体塗装
取付タイプ	壁掛け
対応機器	標準取付インターフェースを備えたi-PROカメラ
耐荷重	5 kg
調整	3軸（パン、チルト、回転）
設置方法	付属のネジでネジ止め
環境	屋内/屋外（IP66対応）
動作温度	-30°C〜60°C
湿度	0-95%（結露なし）
ケーブル管理	一体型ケーブル配線
用途	防犯カメラの取付
付属品	取付ネジ、壁用プラグ、六角レンチ
認証	CE、FCC、RoHS
保証	2年間

よくある質問 - WV-QSR506 i-PRO

WV-QSR506はどのタイプの取付具ですか？

WV-QSR506はi-PRO防犯カメラ用の壁掛けブラケットです。

このブラケットは屋外使用に適していますか？

はい、IP66定格で屋外でも使用できます。

最大耐荷重はいくらですか？

最大耐荷重は5kgです。

取付金具は付属していますか？

はい、ネジ、壁用プラグ、六角レンチが付属しています。

設置後にカメラの角度を調整できますか？

はい、ブラケットはパン、チルト、回転の3軸調整に対応しています。

このブラケットに対応するカメラはどれですか？

標準取付インターフェースを備えたi-PROカメラに対応しています。

ブラケットの材質は何ですか？

アルミニウム合金製で、粉体塗装仕上げです。

ブラケットの設置方法は？

取付穴に印を付け、穴を開け、壁用プラグを挿入し、ブラケットを壁にネジで固定します。その後、カメラを取り付けます。

ブラケットは耐候性がありますか？

はい、IP66定格で耐候性があります。

保証期間はどのくらいですか？

i-PROは2年間の保証を提供しています。

使用説明書 WV-QSR506 i-PRO

このたびは、弊社製品をお買い上げいただき、まことにありがとうございます。

• 取扱説明書をよくお読みのうえ、正しく安全にお使いください。
• ご使用前に「安全上のご注意」を必ずお読みください。
• この取扱説明書は大切に保存してください。
• 製品の改良などにより、ご使用上影響のない範囲で、記載されている外観などが実際の製品と異なる場合があります。

取扱説明書に記載されていない方法や、指定の部品を使用しない方法で施工されたこと、および現地調達の部品など本機以外の要因により事故や損害が生じたときには、当社では責任を負えません。また、その施工が原因で故障が生じた場合は、製品保証の対象外となります。

i-PRO製品の「お問い合わせ」については、以下の弊社サポートウェブサイトを参照してください。

※「日本エリア」でお使いの場合に限ります。日本以外でお使いの場合のサービスはいたしかねます。

取扱説明書に記載されている「<管理番号：Cxxxx>」は、以下の弊社技術情報ウェブサイト内で該当する情報を検索する際に使用する番号です。

- 取扱説明書をよくお読みのうえ、正しく安全にお使いください。

注記：

- 本金具は子供がいる可能性のある場所での使用には適していません。

- 一般の人が容易に触れることができる場所への設置はしないでください。

- 設置に必要なねじやそのほかの部材などの情報については本書の該当部分を参照してください。

安全上のご注意 必ずお守りください

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

警告

「死亡や重傷を負うおそれがある内容」です。

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

■ お守りいただく内容を次の図記号で説明しています。（次は図記号の例です）

してはいけない内容です。

実行しなければならない内容です。

警告

■ ぶら下がらない。足場代わりにしない (けがや事故の原因となります。)

■ 専用のカメラ以外は取り付けない (落下によるけがや事故の原因となります)

■ 工事は販売店に依頼する

(工事には技術と経験が必要です。火災、感電、けが、器物損壊の原因となります。)⇒必ず販売店に依頼してください。

落下防止対策を解す506F QSR506M QSR506F1 QSR506M1

(落下によるけがの原因となります。) ⇒ 落下防止ワイヤーを必ず取り付けてください。

■ ねじやボルトは指定されたトルクで締め付ける

(落下によるけがや事故の原因となります。)

■ 設置の説明にしたがって金具に正しくしっかり取り付ける（けがや事故の原因となります。）

注意

■ 金属のエッジで手をこすらない

(強くこするとけがの原因となります。)

本金具をご使用の際は、取り付けるカメラの取扱説明書に記載された「安全上のご注意」とあわせてお読みください。

記号について

	本製品の接続部分の仕様 本製品と組み合わせる取付金具
QSR506QSR506S	4穴 WV-QCL501WUX,		WV-QWL501WUX
			WV-QCL501S-W,WV-QWL501S-W
QSR506F	管用平行雌ねじ (ISO)40A、Rp1-1/2、11山深さ25.4 mm		現地調達40A、R1-1/2、11山長さ25.4 mm以上(管用テーパ雄ねじ)
QSR506F1	管用平行雌ねじ (ANSI)40A、NPSC 1-1/2、11.5山深さ25.4 mm		現地調達40A、NPT 1-1/2、11.5山長さ25.4 mm以上(管用テーパ雄ねじ)
QSR506M	管用テーパ雄ねじ (ISO)40A、R1-1/2、11山長さ25.4 mm		現地調達40A、Rp1-1/2、11山深さ25.4 mm以上(管用平行雌ねじ)
QSR506M1	管用テーパ雄ねじ (ANSI)40A、NPT 1-1/2、11.5山長さ25.4 mm		現地調達40A、NPSC 1-1/2、11.5山深さ25.4 mm以上(管用平行雌ねじ)

商品概要

本金具は、カメラ用の吊り下げ金具です。カメラをカメラ天井吊り下げ金具、カメラ壁取付金具または現地調達金具と接続して使用する際に使用します。

取り付け可能なカメラの最新情報＜管理番号：C0501＞

本書では、品番の一部を省略している場合があります。

仕様

使用温度範囲 -50 °C~+60 °C
寸法 φ161 mm x 115 mm (H)
質量 約700 g
仕上げ	アルミダイカスト 耐重塩害塗装 QSR506S	i-PROホワイト
その他	耐重塩害仕様 (ISO14993準拠)QSR506S

設置上のお願い

■ 設置工事は電気設備技術基準に従って実施してください。

本金具の設置・接続を始める前に必要な周辺機器やケーブルを確認し、準備してください。接続する前に、カメラ、PCなど接続する機器の電源を切ってください。

■ 傷害防止のため、本金具は、設置の説明に従って取付金具にしっかりと取り付ける必要があります。

■ カメラの取付方法について

本金具は吊り下げ専用です。据え置きや傾けた状態で使用すると、カメラが正常に動作しなかったり、寿命が短くなる場合があります。

■ 本金具を使用しなくなった場合は放置せず、必ず撤去してください。

付属品をご確認ください

ねじ（金具固定用予備ねじ：M4×8 mm）....1本

付属品以外に必要なもの

共通

- 現地調達金具を設置面に固定するためのねじ

QSR506

- 対辺5 mmの六角レンチ

QSR506F QSR506M QSR506F1 QSR506M1

● 防水処理用シーリング材
- 落下防止ワイヤー
- 落下防止ワイヤー固定用ねじ

- カメラ質量、本金具、現地調達金具、ワイヤー・ケーブル類の総質量に耐えうる引抜き強度を持ったねじをお使いください。

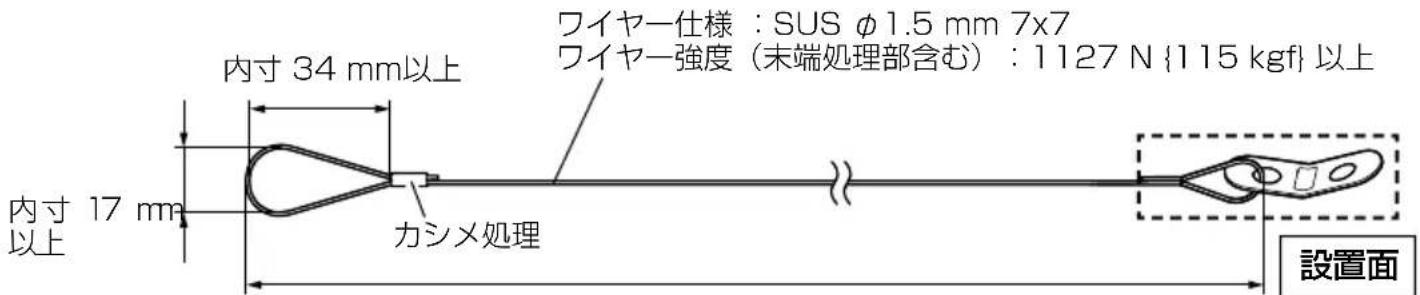

内寸 34 mm以上 内寸 17 mm カシメ処理 ワイヤー仕様：SUS φ1.5 mm 7x7 ワイヤー強度（末端処理部含む）：1127 N {115 kgf} 以上 設置面

長さ：設置面から金具内部を通して本金具の取付口までの距離+140 mm

• 設置面に落下防止ワイヤーを固定する部分は、設置場所に応じて固定方法を選定してください。
• ワイヤーを加工する際は専用工具を使用してください。
  ● 現地調達金具最大質量：5 kg

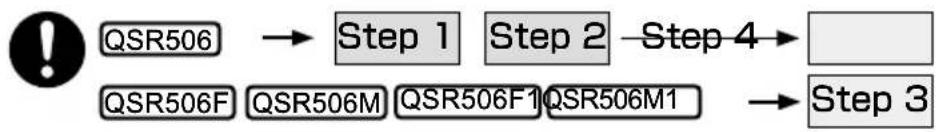

設置する

Step 1

■ 金具の組み合わせ確認

●通常仕様金具

QSR506 + WV-QCL501WUX (カメラ天井吊り下げ金具) + WV-QWL501WUX (カメラ壁取付金具)

● 耐重塩害仕様金具

QSR506S + WV-QCL501S-W (カメラ天井吊り下げ金具) + WV-QWL501S-W (カメラ壁取付金具)

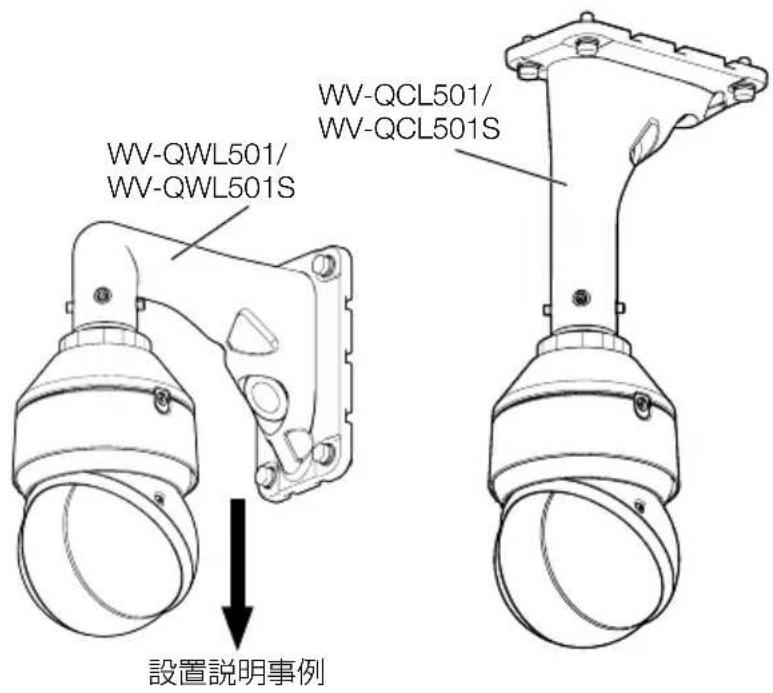

WV-QWL501/ WV-QWL501S WV-QCL501/ WV-QCL501S 設置說明事例

- 組み合わせて使用する金具の設置面への固定方法は、それぞれの金具の取扱説明書を参照してください。

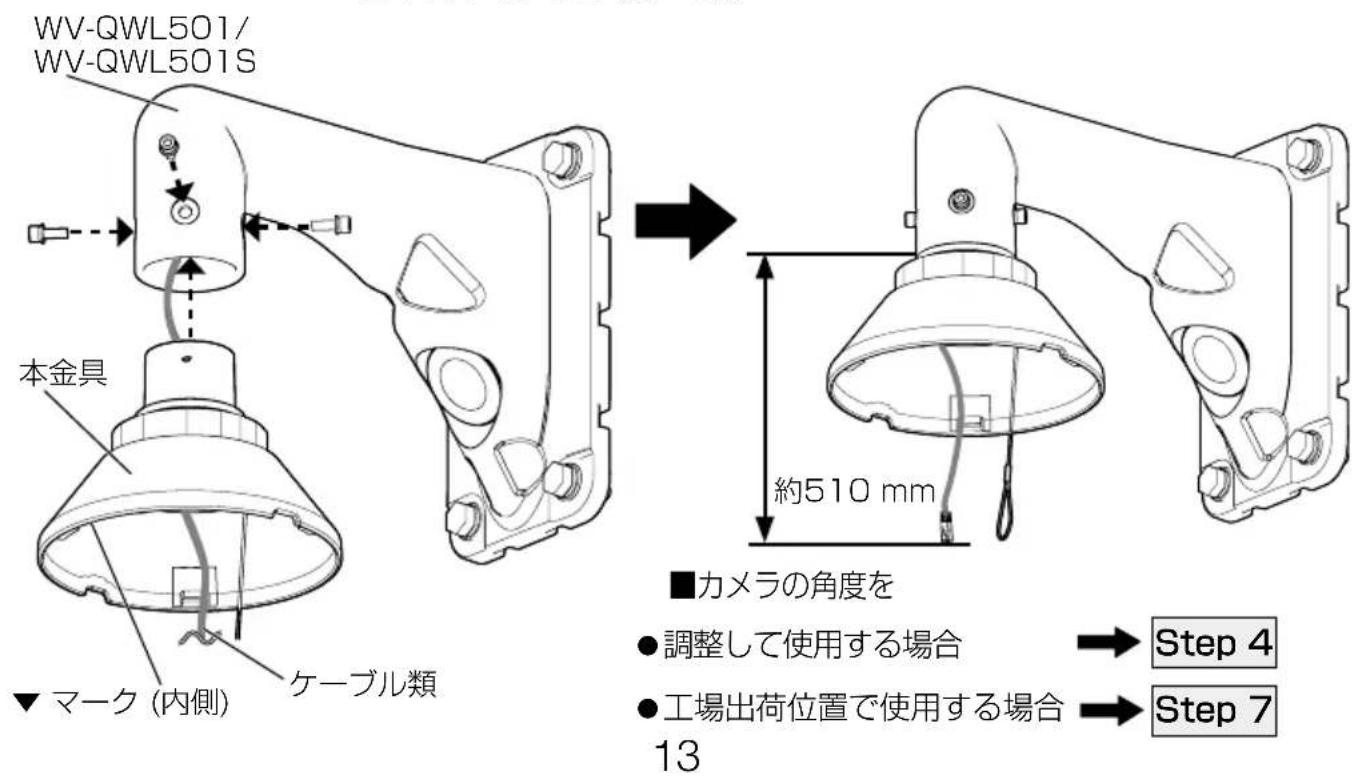

Step 2

六角穴付ねじ（4本）

(M6: WV-QWL501/WV-QWL501S付属品)

推奨締付トルク：

2.45 N·m {25 kgf·cm}

WV-QWL501/ WV-QWL501S 本金具 ▼ マーク (内側) ケーブル類 ■カメラの角度を ●調整して使用する場合 ●工場出荷位置で使用する場合 13 約510 mm → Step 4 → Step 7

Step 3

● 本金具の固定はしっかりと締めてください。 (固定部分のねじ山によって、本金具の固定位置は一定の位置にはなりません。)

- 本金具と取付金具の連結部分を確実に防水処理してください。

Step 4

以降は、WV-QSR506Fを設置する場合を例としてイラストを作成しています。また、ケーブルや落下防止ワイヤーは省略されている場合があります。

① ●固定ねじは4ターン以上は 緩めないでください。

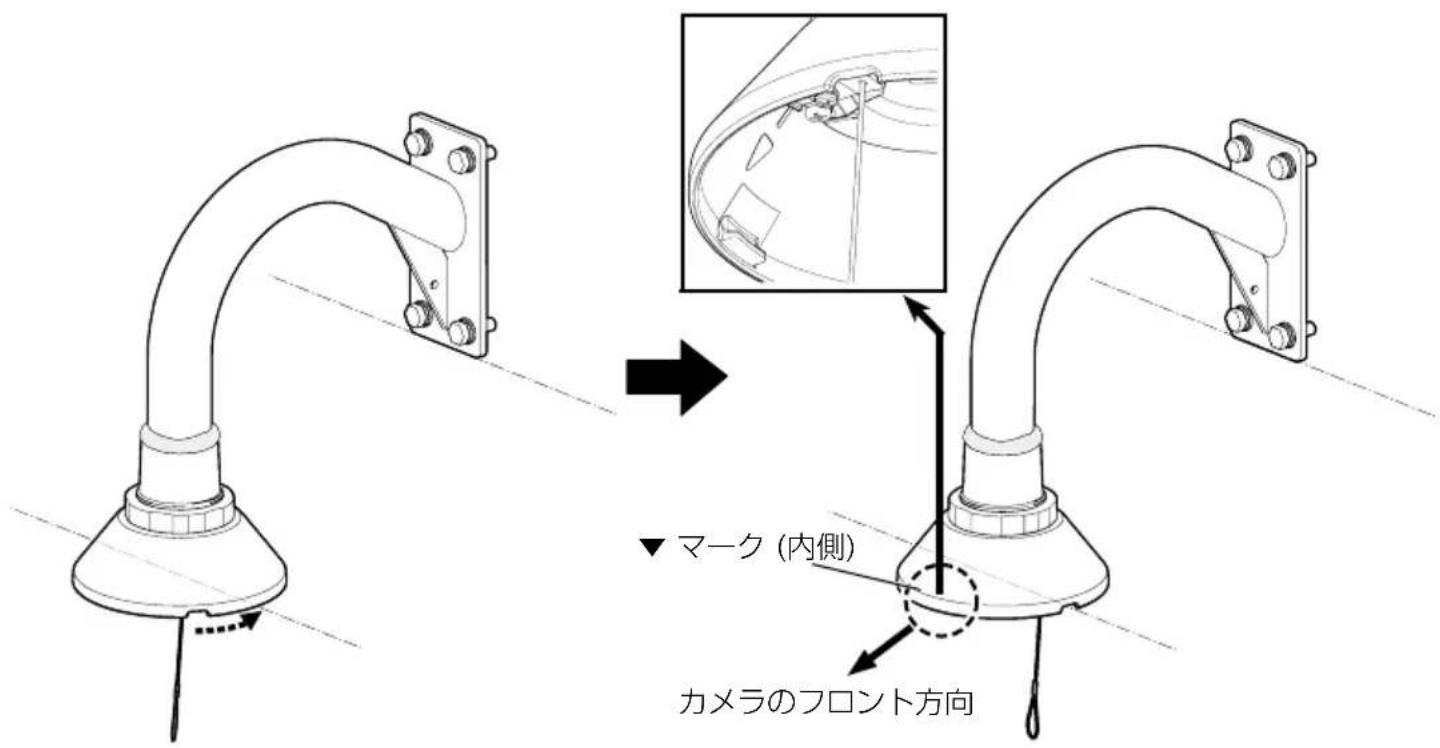

Step 5

設置場所の状況により、下記カメラ正面の設置設定で画角調整が困難な場合は、カメラの正面（▼マーク（内側）方向）が撮影方向となるように合わせてください。

マーク (内側) カメラのフロント方向

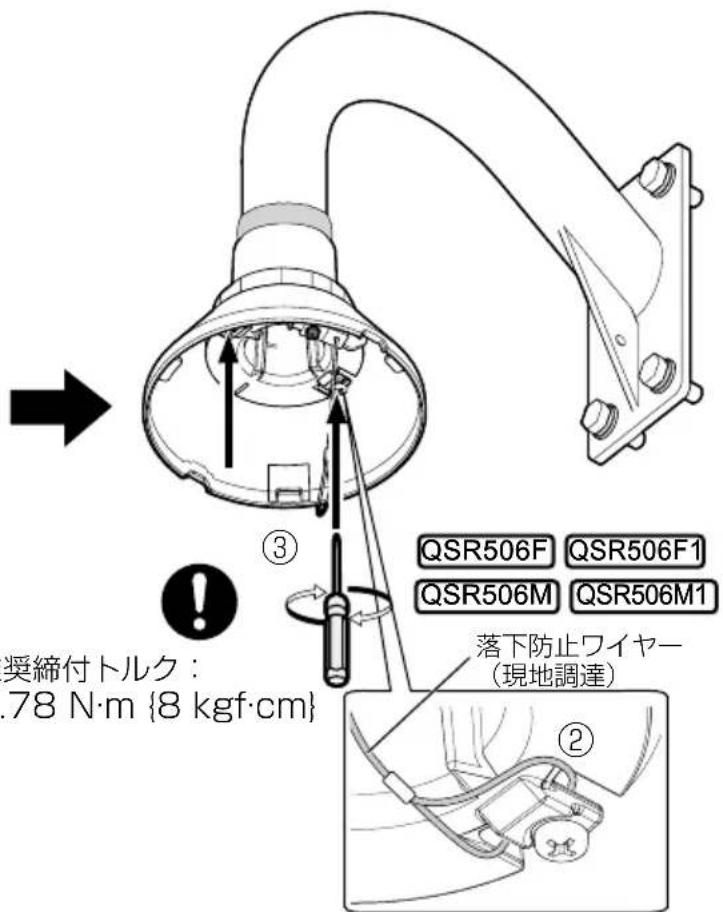

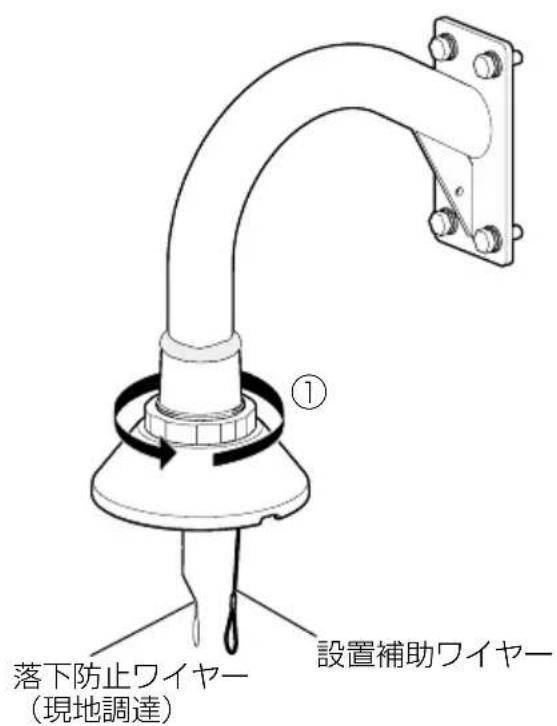

Step 6

落下防止ワイヤー (現地調達) 設置補助ワイヤー

- 本金具が固定されるまでナットを締め込んでください。

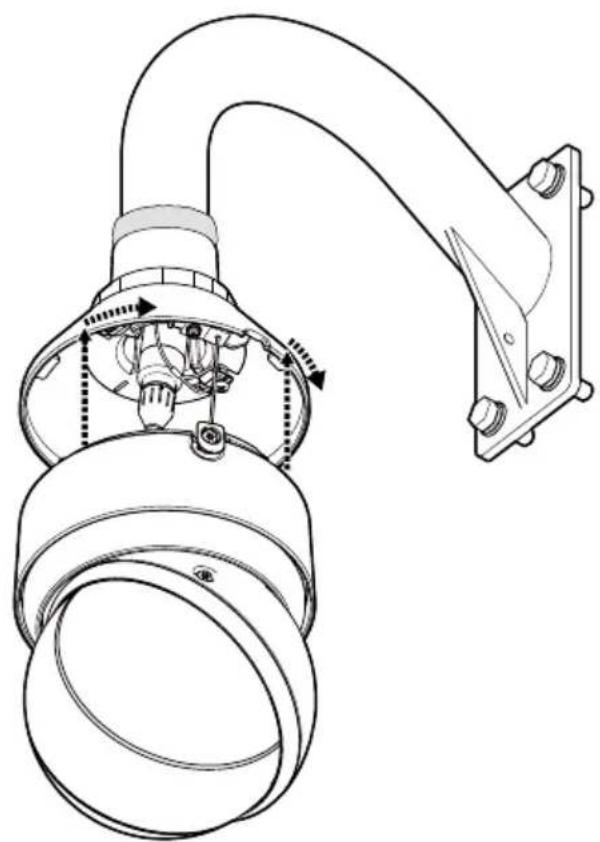

Step 7

以降はカメラの設置編の設置手順に従ってください。
