製品タイプ	マザーボード
ブランド	Biostar
モデル	Z690A Valkyrie
フォームファクタ	ATX
寸法（幅×長さ）	305 mm x 244 mm
重量	約1.2 kg（付属品含む）
CPU対応	Intel 第12世代/第13世代/第14世代 Core i9/i7/i5/i3、Pentium、Celeron（LGA1700）
チップセット	Intel Z690
メモリ対応	4x DDR5 DIMMスロット（最大192GB）または4x DDR4 DIMMスロット（最大128GB）
ストレージインターフェース	4x M.2（PCIe 4.0 x4またはSATA）、8x SATA 6 Gb/s
拡張スロット	2x PCIe 5.0 x16、1x PCIe 4.0 x16（x4モード）
LAN	Intel I225-V 2.5 Gb/s
オーディオ	Realtek ALC1220、7.1ch HDオーディオ
USBポート（リア）	1x USB 3.2 Gen2x2 Type-C、7x USB 3.2 Gen2、2x HDMI、2x DP
電源コネクタ	24ピンATX、2x 8ピンCPU電源
対応OS	Windows 10（64ビット）/ Windows 11（64ビット）
BIOS機能	デュアルBIOS、UEFI、BIO-Flasherユーティリティ
冷却	CPUファンヘッダー、水冷ヘッダー、3xシステムファン、2x MOSFETファンヘッダー
RGBライティング	2x 5VアドレサブルLEDヘッダー、1x 12V RGBヘッダー、オンボードLEDゾーン
安全機能	過電圧保護、過電流保護、CPU温度保護
付属品	4x SATAケーブル、ユーザーマニュアル、ドライバDVD、スマートコネクタ

よくある質問 - Z690A Valkyrie BIOSTAR

Biostar Z690A Valkyrieはどのプロセッサをサポートしていますか？

このマザーボードはIntel 第12世代、第13世代、第14世代 Core i9/i7/i5/i3プロセッサ、ならびにPentiumおよびCeleron CPUをLGA1700パッケージでサポートしています。

このマザーボードはどのタイプのメモリを使用しますか？

Z690A ValkyrieバージョンはDDR4メモリをサポートし、4スロットで最大128GBまで対応します。また、最大192GBまで対応するDDR5バリアント（Z690 Valkyrie）もあります。どちらもXMPプロファイルをサポートしています。

CPUを正しく取り付けるにはどうすればよいですか？

まず、ILMレバーとロードプレートを開きます。CPUをソケットに合わせ（向きのキーに注意）、ロードプレートとレバーを閉じます。取り付け前にプラスチックカバーを取り外してください。CPUを無理に押し込まないでください。

BIOSを更新するにはどうすればよいですか？

BIOS設定からBIO-Flasherユーティリティを使用します。BIOSファイルをFAT32 USBドライブに保存し、起動時にを押し、ファイルを選択します。または、Windows内のBIOS Update Utilityを使用することもできます。

システムが起動しない場合はどうすればよいですか？

まず、電源接続を確認し、CPUクーラーが正しく取り付けられていることを確認します。CPUが過熱した場合は、CLR_CMOSボタンを押してCMOSをクリアします。すべてのRAMモジュールが完全に挿入されていることを確認してください。

M.2とSATAドライブの両方を使用できますか？

はい。ただし、M2_PCIEG3_32G_SATAスロットにSATA SSDを使用する場合、SATA_4コネクタが無効になることに注意してください。ストレージを計画してください。

RGBライティングを接続するにはどうすればよいですか？

ボードには5VアドレサブルRGBヘッダー（WS2818Bストリップ用）と12V RGBヘッダー（5050ストリップ用）があります。Vivid LED DJソフトウェアを使用して照明効果を制御します。

このマザーボードはIntel Optaneをサポートしていますか？

はい、特定のM.2スロットでIntel Optane Memoryとストレージをサポートしています。12世代以降のCPUとIntel Rapid Storage Technologyドライバが必要です。

オーディオの仕様は？

オーディオコーデックはRealtek ALC1220で、フロントとリアのHi-Fiサポートを備えた7.1ch HDオーディオを提供します。SmartEARユーティリティを使用してヘッドフォンインピーダンスを調整します。

BIOSをデフォルト設定にリセットするにはどうすればよいですか？

システムがオフの状態で、マザーボードのCLR_CMOSボタンを1～2秒間押します。または、BIOSに入り、Exitメニューから最適化デフォルトをロードします。

使用説明書 Z690A Valkyrie BIOSTAR

仕様
CPU 対応	LGA1700パッケージでの第12/13/14世代Intel® CoreTM i9/ i7/ i5/ i3プロセッサーおよびIntel® Pentium® プロセッサー/ Intel® Celeron® プロセッサーのサポート* 対応CPUの一覧は、www.biostar.com.twを参照してください
チップセット	Intel® Z690
メモリ	-- Z690 VALKYRIEデュアルチャンネルDDR5 6000+(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 に対応4x DDR5 DIMMメモリースロット、最大192 GBのメモリーに対応各DIMMは非ECC 8/ 16/ 24/ 32/ 48 GB DDR5モジュールに対応インテル® エクストリーム・メモリー・プロファイル (XMP) に対応* 対応メモリーの一覧は、www.biostar.com.twを参照してください。
	-- Z690A VALKYRIEデュアルチャンネルDDR4 5000+(OC)/ 4333(OC)/ 4133(OC)/ 4000(OC)/ 3800(OC)/ 3600(OC)/ 3200/ 2933/ 2800/ 2666/ 2400/ 2133/ 1866 に対応4x DDR4 DIMMメモリースロット、最大128 GBのメモリーに対応各DIMMは非ECC 4/ 8/ 16/ 32GB DDR4モジュールに対応インテル® エクストリーム・メモリー・プロファイル (XMP) に対応* 対応メモリーの一覧は、www.biostar.com.twを参照してください。
ストレージ	-- 合計4つのM.2スロットと8つのSATAIII(6Gb/s)ポート に対応Intel 12th/13th/14th プロセッサ1x M.2 (M Key)ソケット(M2_PCIEG4_64G_1):M.2 Type 2280 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSDに対応Intel®ラビッド・ストレージ・テクノロジー, Intel® Optaneテクノロジーに対応Intel Z690 チップセット1x M.2 (M Key)ソケット(M2_PCIEG4_64G_2):M.2 Type 2280/22110 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSDに対応Intel®ラビッド・ストレージ・テクノロジー, Intel® Optaneテクノロジーに対応1x M.2 (M Key)ソケット(M2_PCIEG4_64G_3):M.2 Type 2280/22110 SSDモジュールに対応PCIe 4.0 x4 (64Gb/s) - NVMe/ AHCI SSDに対応Intel®ラビッド・ストレージ・テクノロジー, Intel® Optaneテクノロジーに対応1x M.2 (M Key)ソケット(M2_PCIEG3_32G_SATA):M.2 Type 2280/22110 SSDモジュールに対応PCIe 3.0 x4 (32Gb/s) - NVMe/ AHCI & SATA III (6Gb/s) SSDに対応8x SATA IIIコネクタ(6Gb/s):AHCI、RAID 0/1/5/10 (SATA_1~SATA_4) & Intel®ラビッド・ストレージ・テクノロジーに対応* 仕様はCPUの種類によって異なります。
LAN	-- Z690 VALKYRIEReltek RTL8125B10/ 100/ 1000/ 2500 Mb/秒の自動ネゴシエーション、半二重/全二重に対応	-- Z690A VALKYRIEIntel 1225-V10/ 100/ 1000/ 2500 Mb/秒の自動ネゴシエーション、半二重/全二重に対応
オーディオコーデック	ALC12207.1チャンネル、HDオーディオ、Hi-Fi (フロント+リア)
USB	2x USB 3.2 (Gen2x2) Type-Cポート(1個は背面I/Oにあり、1個は内部ヘッダ経由)9x USB 3.2 (Gen2)ポート(7個は背面I/Oにあり、2個は内部ヘッダ経由)4x USB 2.0ポート(4個は内部ヘッダ経由)
拡張スロット	Intel 12th/13th/14th プロセッサ2x PCIe 5.0 x16スロット(x16 または x8/x8 レーン)Intel Z690 チップセット1x PCIe 4.0 x16スロット(x4 レーン)* 仕様はCPUの種類によって異なります。
背面 I/O	2x WIFIアンテナポート2x HDMIポート (HDMI2.0/1.4)2x DPポート (DP1.4/1.2)7x USB 3.2 (Gen2)ポート1x USB 3.2 (Gen2x2) Type-Cポート5x オーディオジャック1x PS/2キーボード/ マウス ポート1x 2.5 Gigabit LAN1x SPDIF_Out
内部 I/O	8x SATA IIIコネクタ(6Gb/s)1x M.2 (E Key)コネクタ: 2230タイプ Wi-Fi & BluetoothモジュールとIntel® CNViに対応2x USB 2.0ヘッダー(各ヘッダーは2台のUSB 2.0ポートに対応)1x USB 3.2 (Gen2)ヘッダー(各ヘッダーは2台のUSB 3.2 (Gen2)ポートに対応)1x USB 3.2 (Gen2x2) Type-Cヘッダー(各ヘッダーは1台のUSB 3.2 (Gen2x2)ポートに対応)2x 8ピン電源コネクタ1x 24ピン電源コネクタ1x CPUファンコネクタ1x CPU水冷コネクタ(CPU_OPT)3x システムファンコネクタ2x MOSFETファンコネクタ1x フロントパネルヘッダー1x フロントオーディオヘッダー1x 内蔵ステレオスピーカーヘッダー1x クリアCMOSスイッチボタン1x 電源スイッチボタン1x リセットスイッチボタン1x COMポートヘッダー1x TPMヘッダー1x Thunderbolt ヘッダー2x LEDヘッダー(5V)1x LEDヘッダー(12V)1x IO LEDヘッダー1x SB LEDヘッダー* M.2(E Key)ワイヤレスカードは提供されていません
フォームファクタ ATXフォームファクタ、305 mm x 244 mm
対応 OS	Windows 10(64bit) / Windows 11(64bit)BIOSTARは、予告の有無にかかわらず、対応OSを追加または削除する権利を有します

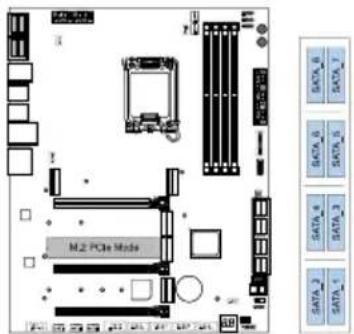

SATA_2	SATA_4	SATA_6	SATA_8
○ ○ ○ ○
SATA_1	SATA_3	SATA_5	SATA_7
○ ○ ○ ○

3x N/A + 1x M.2 PCIe SSD Slot -- 8x SATA HDDs

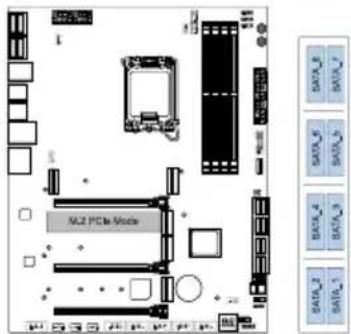

SATA_2	SATA_4	SATA_6	SATA_8
○ ○ ○ ○
SATA_1	SATA_3	SATA_5	SATA_7
○ ○ ○ ○

3x N/A + 1x M.2 PCIe SSD Slot -- 8x SATA HDDs

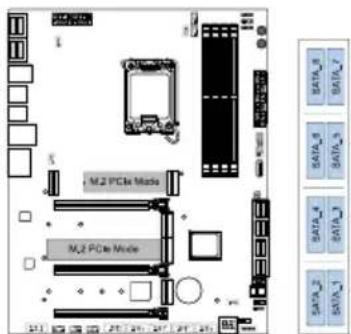

SATA_2	SATA_4	SATA_6	SATA_8
○ ○ ○ ○
SATA_1	SATA_3	SATA_5	SATA_7
○ ○ ○ ○

2x N/A + 2x M.2 PCIe SSD Slot -- 8x SATA HDDs

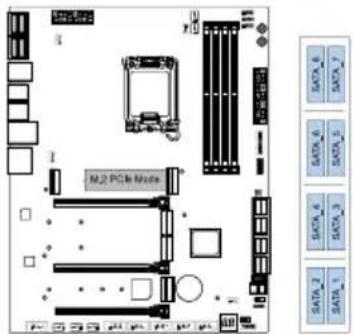

SATA_2	SATA_4	SATA_6	SATA_8
○○○○
SATA_1	SATA_3	SATA_5	SATA_7
○○○○

3x N/A + 1x M.2 PCIe SSD Slot -- 8x SATA HDDs

SATA_2	SATA_4	SATA_6	SATA_8
○○○○
SATA_1	SATA_3	SATA_5	SATA_7
○○○○

확장 카드 설치

針	定義
1	接地
2+12V
3 FAN RPM rate sense
4 A1 Fan Control

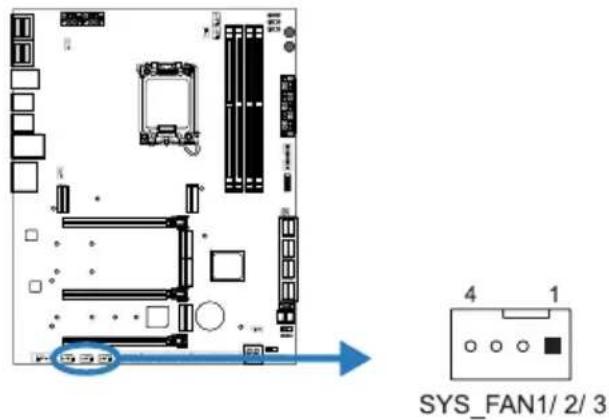

SYS_FAN1/ SYS_FAN2/ SYS_FAN3: 系統風扇接頭

針	定義
1	接地
2 +12V
3 FAN RPM rate sense
4 Al Fan Control

針	定義
1	接地
2 +1.2V
3 FAN RPM rate sense
4 Al Fan Control

注意

針	定義
1	+5V
2	N/A
3	N/A
4	揚聲器

TPM\_SPI: TPM安全模組接頭

針	定義
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

THUNDERBOLT: Thunderbolt 接頭

12V\_LED: RGB LED装置 (5050 SMD) 接頭

- 預設：所有設定都恢復為預設。(藍光)
