MANUALE UTENTE QPix Bar Sagitter
- INTRODUZIONE p. 3
- ISTRUZIONI DI SICUREZZA p. 4
- APERTURA CONFEZIONE E CONTROLLO p. 6
- INSTALLAZIONE ED ACCENSIONE p. 8
- ISTRUZIONI PER L'USO p. 10
- MANUTENZIONE p. 15
- SPECIFICHE TECNICHE p. 16
INDEX:
- INTRODUCTION p. 17
- SAFETY INSTRUCTIONS p. 18
- OPENING AND CONTROL p. 20
- INSTALLATION AND SWITCH ON p. 22
- SETUP p. 24
- MAINTENANCE p. 29
- TECHNICAL SPECIFICATIONS p. 30
1. INTRODUZIONE
Grazie per avere scelto un nostro prodotto!
Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l'utilizzo del dispositivo e di conservarlo per future consultazioni.
Il presente manuale contiene informazioni riguardanti l'installazione e l'utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia non è assunta alcuna responsabilità per eventuali inesattezze. Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto o per intero o in parte senza previo consenso scritto della PROEL. PROEL si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche, funzionali o di design a ciascun proprio prodotto. PROEL non assume alcuna responsabilità sull'uso o sull'applicazione dei prodotti qui descritti.

Il simbolo del cassonetto barrato, riportato sul prodotto o sulla documentazione, indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per
favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Il simbolo del lampo con freccia in un triangolo equilatero intende avvertire l'utilizzatore della presenza di "tensioni elettriche pericolose" non isolate all'interno dell'involucro del prodotto, che possono avere una intensità sufficiente a costituire rischio di scossa elettrica alle persone.

Il punto esclamativo in un triangolo equilatero intende avvertire l'utilizzatore della presenza di importanti istruzioni per l'utilizzo e la manutenzione nella documentazione che accompagna il prodotto.

Il simbolo della F indica che è consentito il montaggio dell'apparecchio su superfici normalmente infiammabili.

Il prodotto a cui questo manuale si riferisce è conforme alle Direttive Europee di cui sono oggetto relative alla sicurezza delle apparecchiature alimentate in Bassa Tensione (LVD) ed alla compatibilità elettromagnetica (EMC)
2. ISTRUZIONI DI SICUREZZA
Attenzione! Questo prodotto non è adatto ad un uso domestico.
Leggere il presente manuale prima di installare e dare corrente all'apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull'apparecchiatura. Si prega di contattare un distributore PROEL per ricevere assistenza riguardo qualsiasi dubbio su come attivare l'apparecchiatura in modo sicuro. Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale.
Non modificare l'apparecchiatura e non installare accessori e kit di aggiornamento che non siano quelli originali PROEL.
Le persone coinvolte nell'installazione e nella manutenzione del dispositivo devono:
- Essere qualificate
- Seguire le istruzioni del presente manuale nei teatri, nelle sale, nei luoghi in cui si svolgono gli eventi, ecc.
VERIFICHE PRIMA DELL'INSTALLAZIONE
Assicurarsi che tutte le parti per il fissaggio del prodotto siano in buone condizioni.
Assicurarsi che il punto di ancoraggio sia stabile prima di posizionare il prodotto.
Il cavo di sicurezza deve essere debitamente agganciato al dispositivo e fissato alla struttura di sostegno in modo che, in caso di cedimento del sistema di supporto primario, si abbia la minore caduta possibile del dispositivo.
Se il cavo di sicurezza si usura, deve essere sostituito con un ricambio originale.
DISTANZA MINIMA DEGLI OGGETTI ILLUMINATI
Il proiettore deve essere posizionato in modo tale che gli oggetti investiti dal fascio di luce siano ad almeno 2 metri dalle lenti del proiettore.
DISTANZA MINIMA DA MATERIALI INFIAMMABILI
Il prodotto deve essere posizionato in modo tale che qualsiasi materiale infiammabile sia ad almeno 0,50 metri da qualsiasi punto della superficie del dispositivo. Non porre mai filtri o altri materiali sopra le lenti o sull'asse ottico.
SUPERFICI DI MONTAGGIO
Adatto per il montaggio su superfici con caratteristiche ignifughe normali e/o infiammabili.
TEMPERATURE DI RIFERIMENTO
Il range di temperatura ambiente d'utilizzo del dispositivo varia tra +5°C (min) e +40°C (max), al di fuori di tale intervallo l'apparecchio non deve essere utilizzato.
La temperatura massima dell'alloggiamento Tb=80°C non deve mai essere superata. Non ostruire le ventole di scarico, garantire uno spazio libero di almeno 0,5 metri attorno ai fori di aerazione.
CLASSE DI PROTEZIONE IP20
Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm (0.47") di diametro (prima cifra 2), ma non contro la caduta di gocce d'acqua, pioggia, schizzi o getti d'acqua (seconda cifra 0).
Usare solo in ambienti asciutti. Usare solo all'interno.
Non esporre l'apparecchiatura a pioggia o ad umidità.
PROTEZIONE CONTRO LE SCOSSE ELETTRICHE
Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un'efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione del prodotto dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.
COLLEGAMENTO ALLA RETE DI ALIMENTAZIONE
Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico qualificato.
Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali l'apparecchio è progettato, come indicato nella targhetta dei dati elettrici. Tale targhetta indica anche la potenza assorbita a cui è necessario fare riferimento per valutare il numero massimo di dispositivi da collegare alla linea elettrica, al fine di evitare sovraccarichi.
Se il cavo di alimentazione esterno di questa apparecchiatura da illuminazione è danneggiato, deve essere sostituito con un cavo speciale, disponibile esclusivamente presso i rivenditori PROEL.
Non attivare mai l'apparecchiatura con lenti e/o coperture mancanti o danneggiate.
In caso di non utilizzo, si consiglia di scollegare il proiettore dalla rete elettrica.
MANUTENZIONE
Prima di iniziare qualsiasi operazione di manutenzione o pulire il prodotto, togliere la tensione dalla rete di alimentazione e scollegare il cavo dal dispositivo.
Dopo lo spegnimento non rimuovere alcuna parte del dispositivo per almeno 35 minuti onde evitare il rischio di bruciature.
Le lenti, se danneggiate, devono essere sostituite con ricambi originali.
AVVERTENZE
ATTENZIONE. Non guardare direttamente la fonte luminosa.
Non guardare il fascio di luce con lenti, occhiali, specchi o strumenti ottici similari che potrebbero modificare la convergenza di luce, arrecando gravi danni a persone e/o cose.
| ATTENZIONE! PERICOLO PER GLI OCCHI!Non guardare direttamente la fonte di luce |
3. APERTURA DELLA CONFEZIONE E CONTROLLO
Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l'imballaggio per la verifica.
| ATTENZIONE!Se l'apparecchio è stato esposto a drastici sbalzi di temperatura, lasciare spenta l'unità finché non raggiunge la temperatura ambiente in quanto la presenza di condensa potrebbe danneggiare il prodotto se acceso. |
Controllare che le scatole contengano i seguenti articoli:
Scatola della barra :
N° 1 SG QPIXBAR
N°1 Filtro frost bianco
N°1 Cavo Cat5
Scatola del CONTROLLER :
N° 1 SG QPIXBARBOX
N°1 Cavo di alimentazione
N°1 Cavo Cat5
N°1 Cavo DMX

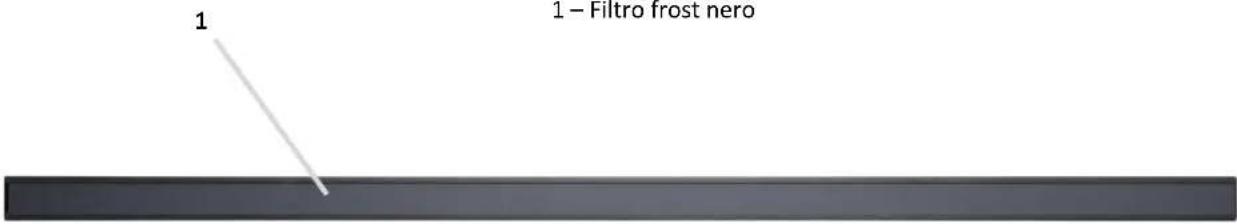

BARRA VISTA FRONTALE
1 - Filtro frost nero

BARRA VISTA POSTERIORE
1 - Segnale + Alimentazione IN
1
2 - Segnale + Alimentazione OUT
2

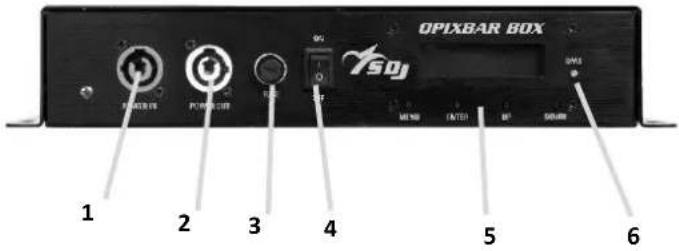

CONTROLLER VISTA FRONTALE
- Ingresso alimentazione
- Rilancio alimentazione
- Fusibile
- Pulsante accensione
- Display + pulsantiera
- Indicatore segnale DMX

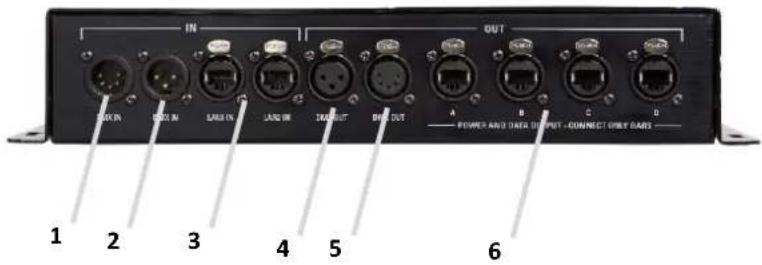

CONTROLLER VISTA POSTERIORE
- DMX IN XLR 5 poli
- DMX IN XLR 3 poli
- Ingressi ArtNet
- DMX OUT XLR 3 poli
- DMX OUT XLR 5 poli
- Uscite barre A-B-C-D: alimentazione + segnale (solo barre)

| ATTENZIONE !!!Non collegare il cavo ArtNet proveniente da un PC o consolle alle uscite OUT A-B-C-D in quanto su tali uscite è presente anche l'alimentazione VDC per le barre unitamente al segnale di comando.Il collegamento accidentale del cavo ArtNet del PC o della consolle ad una delle 4 uscite A-B-C-D può irrimediabilmente danneggiare lo stesso PC o la consolle |
4. INSTALLAZIONE ED ACCENSIONE
4.1 - INSTALLAZIONE PRODOTTO
- Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità.
- L'unità può essere installata, a parete, a soffitto o su truss, tramite la staffa posteriore.
- E' possibile creare differenti configurazioni utilizzando i seguenti accessori venduti separatamente

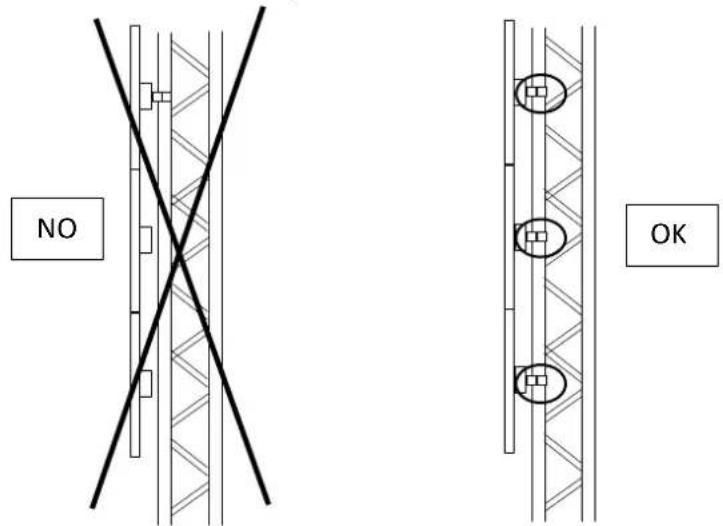

- IN CASO DI SOSPENSIONE A PARETE O A SOFFITTO, OGNI BARRA DEVE ESSSERE FISSATA TRAMITE LA PROPRIA STAFFA A "C". NON E' POSSIBILE REALIZZARE MATRICI, FIGURE O COLONNE, SOSPENDENDO LE BARRE SOLO TRAMITE GLI ACCESSORI SEGUENTI O QUELLI GIA' INCLUSI

SG QPIXBARCK2
Connessione 2 vie 90°

SG QPIXBARCK3
Connessione 3 vie a "T"

SG QPIXBARCK4
Connessione 4 vie

SG QPIXBARCKV
Connessione 2 vie variabile

SG QIXBARBS
Base per 2 barre in verticale

SG QPIXBARRWD
Diffusore bianco circolare

| ATTENZIONE! E' OBBLIGATORIOil montaggio della fune di sicurezza (PLH232 – PLH248 vendute separatamente) nel caso in cui il prodotto sia appeso a parete, a soffitto o su truss. Il montaggio del cavo di sicurezza è obbligatorio. |

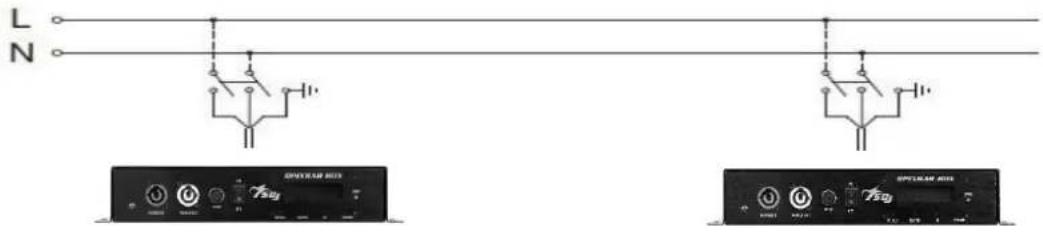

4.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE

Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un'efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.
Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico qualificato.
Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali il dispositivo è progettato, come indicato nella targhetta dei dati elettrici.
Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5).
Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate. Le terminazioni devono essere effettuate con connettori maschio/femmina tipo XLR a 3 pin. È necessario inserire sull'ultimo apparecchio uno spinotto terminale con una resistenza da 120Ohm (minimo 1/4 W) tra i terminali 2 e 3.
IMPORTANTE: I cavi non devono entrare in contatto tra di loro o con l'involucro metallico dei connettori. L'involucro stesso deve essere collegato alla calza di schermo ed al piedino 1 dei connettori.
5. ISTRUZIONI PER L'USO
5.1-MAPPA DEL MENU'
| Livello | Funzione | Opzioni | Descrizione |
| 1 | DMX address | 001 – 512 | Indirizzo DMX |
| 2 | DMX mode | CH7 / CH16 / CH48 / CH82 / CH480 | Modalità canali |
| 3 | Auto mode | Speed 1 – 9 | Velocità programmi interni |
| Program 1 – 30 | Scelta programma interno | ||
| 4 | Slave mode | YES / NO | Impostazione modalità Slave |
| 5 | Network settings | IP address: 0.0.0.0 – 255.255.255.255 | Impostazione ArtNet |
| Subnet mask: 0.0.0.0 – 255.255.255.255 | |||
| Net subnet univers: 000.00.00 – 255.15.15 | |||
| 6 | ArtNet Output | A | Uscita ArtNet |
| A+B | |||
| A+B+C | |||
| A+B+C+D | |||
| 7 | System reset | Reset | Reset |
| 8 | Software version | QPIXBAR V1.0 | Versione Software |
5.2 - MODALITA' MASTER/SLAVE
In questa modalità possono essere collegate più controller insieme come un'unica catena e funzionare in modo sincronizzato.
- Utilizzare un cavo DMX per collegare insieme tutte le unità dal connettore DMX OUT a DMX IN
- Definire la prima unità della catena come Master, tutte le altre unità devono essere impostate in modalità SLAVE MODE = YES.
- Far funzionare l'unità Master in modalità Automatica (Auto Mode) per far funzionare l'intero sistema. L'intera catena di unità Slave si comporterà come l'unità Master.
5.3 - MODALITA' DMX
Modalità 7 canali
| Canale | Valore | Descrizione |
| 1 | 000 - 255 | Master dimmer |
| 2 | 000 - 255 | Strobo da lento a veloce |
| 3 | 000 - 255 | Rosso (tutte le barre) |
| 4 | 000 - 255 | Verde (tutte le barre) |
| 5 | 000 - 255 | Blu (tutte le barre) |
| 6 | 000 - 255 | Programmi automatici (da 1 a 30) |
| 7 | 000 - 255 | Velocità programmi automatici |
Modalità 16 canali (rif. disegno 1)
| Canale | Valore | Descrizione |
| 1 | 000 – 255 | Master dimmer |
| 2 | 000 – 255 | Strobo da lento a veloce |
| 3 | 000 – 255 | Rosso: B1L1 + B1L2 + B1L3 + B1L4 |
| 4 | 000 – 255 | Verde: B1L1 + B1L2 + B1L3 + B1L4 |
| 5 | 000 – 255 | Blu: B1L1 + B1L2 + B1L3 + B1L4 |
| 6 | 000 – 255 | Rosso: B2L1 + B2L2 + B2L3 + B2L4 |
| 7 | 000 – 255 | Verde: B2L1 + B2L2 + B2L3 + B2L4 |
| 8 | 000 – 255 | Blu: B2L1 + B2L2 + B2L3 + B2L4 |
| 9 | 000 – 255 | Rosso: B3L1 + B3L2 + B3L3 + B3L4 |
| 10 | 000 – 255 | Verde: B3L1 + B3L2 + B3L3 + B3L4 |
| 11 | 000 – 255 | Blu: B3L1 + B3L2 + B3L3 + B3L4 |
| 12 | 000 – 255 | Rosso: B4L1 + B4L2 + B4L3 + B4L4 |
| 13 | 000 – 255 | Verde: B4L1 + B4L2 + B4L3 + B4L4 |
| 14 | 000 – 255 | Blu: B4L1 + B4L2 + B4L3 + B4L4 |
| 15 | 000 – 255 | Programmi automatici (da 1 a 30) |
| 16 | 000 – 255 | Velocità programmi automatici |
Modalità 48 canali (rif. disegno 1)
| Canale | Valore | Descrizione |
| 1 | 000 – 255 | Rosso: B1L1 |
| 2 | 000 – 255 | Verde: B1L1 |
| 3 | 000 – 255 | Blu: B1L1 |
| 4 | 000 – 255 | Rosso: B2L1 |
| 5 | 000 – 255 | Verde: B2L1 |
| 6 | 000 – 255 | Blu: B2L1 |
| 7 | 000 – 255 | Rosso: B3L1 |
| 8 | 000 – 255 | Verde: B3L1 |
| 9 | 000 – 255 | Blu: B3L1 |
| 10 | 000 – 255 | Rosso: B4L1 |
| 11 | 000 – 255 | Verde: B4L1 |
| 12 | 000 – 255 | Blu: B4L1 |
| 13 | 000 – 255 | Rosso: B1L2 |
| 14 | 000 – 255 | Verde: B1L2 |
| 15 | 000 – 255 | Blu: B1L2 |
| 16 | 000 – 255 | Rosso: B2L2 |
| 17 | 000 – 255 | Verde: B2L2 |
| 18 | 000 – 255 | Blu: B2L2 |
| 19 | 000 – 255 | Rosso: B3L2 |
| 20 | 000 – 255 | Verde: B3L2 |


| 21 | 000 – 255 | Blu: B3L2 |
| 22 | 000 – 255 | Rosso: B4L2 |
| 23 | 000 – 255 | Verde: B4L2 |
| 24 | 000 – 255 | Blu: B4L2 |
| 25 | 000 – 255 | Rosso: B1L3 |
| 26 | 000 – 255 | Verde: B1L3 |
| 27 | 000 – 255 | Blu: B1L3 |
| 28 | 000 – 255 | Rosso: B2L3 |
| 29 | 000 – 255 | Verde: B2L3 |
| 30 | 000 – 255 | Blu: B2L3 |
| 31 | 000 – 255 | Rosso: B3L3 |
| 32 | 000 – 255 | Verde: B3L3 |
| 33 | 000 – 255 | Blu: B3L3 |
| 34 | 000 – 255 | Rosso: B4L3 |
| 35 | 000 – 255 | Verde: B4L3 |
| 36 | 000 – 255 | Blu: B4L3 |
| 37 | 000 – 255 | Rosso: B1L4 |
| 38 | 000 – 255 | Verde: B1L4 |
| 39 | 000 – 255 | Blu: B1L4 |
| 40 | 000 – 255 | Rosso: B2L4 |
| 41 | 000 – 255 | Verde: B2L4 |
| 42 | 000 – 255 | Blu: B2L4 |
| 43 | 000 – 255 | Rosso: B3L4 |
| 44 | 000 – 255 | Verde: B3L4 |
| 45 | 000 – 255 | Blu: B3L4 |
| 46 | 000 – 255 | Rosso: B4L4 |
| 47 | 000 – 255 | Verde: B4L4 |
| 48 | 000 – 255 | Blu: B4L4 |
Modalità 82 canali (rif. disegno 1)
| Canale | Valore | Descrizione |
| 1 | 000 – 255 | Master dimmer B1L1 |
| 2 | 000 – 255 | Strobo da lento a veloce B1L1 |
| 3 | 000 – 255 | Rosso: B1L1 |
| 4 | 000 – 255 | Verde: B1L1 |
| 5 | 000 – 255 | Blu: B1L1 |
| 6 | 000 – 255 | Master dimmer B2L1 |
| 7 | 000 – 255 | Strobo da lento a veloce B2L1 |
| 8 | 000 – 255 | Rosso: B2L1 |
| 9 | 000 – 255 | Verde: B2L1 |
| 10 | 000 – 255 | Blu: B2L1 |
| 11 | 000 – 255 | Master dimmer B3L1 |
| 12 | 000 – 255 | Strobo da lento a veloce B3L1 |
| 13 | 000 – 255 | Rosso: B3L1 |
| 14 | 000 – 255 | Verde: B3L1 |
| 15 | 000 – 255 | Blu: B3L1 |
| 16 | 000 – 255 | Master dimmer B4L1 |
| 17 | 000 – 255 | Strobo da lento a veloce B4L1 |
| 18 | 000 – 255 | Rosso: B4L1 |
| 19 | 000 – 255 | Verde: B4L1 |
| 20 | 000 – 255 | Blu: B4L1 |
| 21 | 000 – 255 | Master dimmer B1L2 |
| 22 | 000 – 255 | Strobo da lento a veloce B1L2 |
| 23 | 000 – 255 | Rosso: B1L2 |
| 24 | 000 – 255 | Verde: B1L2 |
| 25 | 000 – 255 | Blu: B1L2 |
| 26 | 000 – 255 | Master dimmer B2L2 |
| 27 | 000 – 255 | Strobo da lento a veloce 2B2L2 |
| 28 | 000 – 255 | Rosso: B2L2 |
| 29 | 000 – 255 | Verde: B2L2 |
| 30 | 000 – 255 | Blu: B2L2 |
| 31 | 000 – 255 | Master dimmer B3L2 |
| 32 | 000 – 255 | Strobo da lento a veloce B3L2 |
| 33 | 000 – 255 | Rosso: B3L2 |
| 34 | 000 – 255 | Verde: B3L2 |
| 35 | 000 – 255 | Blu: B3L2 |
| 36 | 000 – 255 | Master dimmer B4L2 |
| 37 | 000 – 255 | Strobo da lento a veloce B4L2 |
| 38 | 000 – 255 | Rosso: B4L2 |
| 39 | 000 – 255 | Verde: B4L2 |
| 40 | 000 – 255 | Blu: B4L2 |
| 41 | 000 – 255 | Master dimmer B1L3 |
| 42 | 000 – 255 | Strobo da lento a veloce B1L3 |
| 43 | 000 – 255 | Rosso: B1L3 |
| 44 | 000 – 255 | Verde: B1L3 |
| 45 | 000 – 255 | Blu: B1L3 |
| 46 | 000 – 255 | Master dimmer B2L3 |
| 47 | 000 – 255 | Strobo da lento a veloce B2L3 |
| 48 | 000 – 255 | Rosso: B2L3 |
| 49 | 000 – 255 | Verde: B2L3 |
| 50 | 000 – 255 | Blu: B2L3 |
| 51 | 000 – 255 | Master dimmer B3L3 |
| 52 | 000 – 255 | Strobo da lento a veloce B3L3 |
| 53 | 000 – 255 | Rosso: B3L3 |
| 54 | 000 – 255 | Verde: B3L3 |
| 55 | 000 – 255 | Blu: B3L3 |
| 56 | 000 – 255 | Master dimmer B4L3 |
| 57 | 000 – 255 | Strobo da lento a veloce B4L3 |
| 58 | 000 – 255 | Rosso: B4L3 |
| 59 | 000 – 255 | Verde: B4L3 |
| 60 | 000 – 255 | Blu: B4L3 |
| 61 | 000 – 255 | Master dimmer B1L4 |
| 62 | 000 – 255 | Strobo da lento a veloce B1L4 |
| 63 | 000 – 255 | Rosso: B1L4 |
| 64 | 000 – 255 | Verde: B1L4 |
| 65 | 000 – 255 | Blu: B1L4 |
| 66 | 000 – 255 | Master dimmer B2L4 |
| 67 | 000 – 255 | Strobo da lento a veloce B2L4 |
| 68 | 000 – 255 | Rosso: B2L4 |
| 69 | 000 – 255 | Verde: B2L4 |
| 70 | 000 – 255 | Blu: B2L4 |
| 71 | 000 – 255 | Master dimmer B3L4 |
| 72 | 000 – 255 | Strobo da lento a veloce B3L4 |
| 73 | 000 – 255 | Rosso: B3L4 |
| 74 | 000 – 255 | Verde: B3L4 |
| 75 | 000 – 255 | Blu: B3L4 |
| 76 | 000 – 255 | Master dimmer B4L4 |
| 77 | 000 – 255 | Strobo da lento a veloce B4L4 |
| 78 | 000 – 255 | Rosso: B4L4 |
| 79 | 000 – 255 | Verde: B4L4 |
| 80 | 000 – 255 | Blu: B4L4 |
| 81 | 000 – 255 | Programmi automatici (da 1 a 30) |
| 82 | 000 – 255 | Velocità programmi automatici |
Modalità 480 canali (rif. disegno 2)
| Canale | Valore | Descrizione |
| 1 | 000 – 255 | Rosso: Px1B1L1 + Px1B1L2 + Px1B1L3 + Px1B1L4 |
| 2 | 000 – 255 | Verde: Px1B1L1 + Px1B1L2 + Px1B1L3 + Px1B1L4 |
| 3 | 000 – 255 | Blu: Px1B1L1 + Px1B1L2 + Px1B1L3 + Px1B1L4 |
| 4 | 000 – 255 | Rosso: Px2B1L1 + Px2B1L2 + Px2B1L3 + Px2B1L4 |
| 5 | 000 – 255 | Verde: Px2B1L1 + Px2B1L2 + Px2B1L3 + Px2B1L4 |
| 6 | 000 – 255 | Blu: Px2B1L1 + Px2B1L2 + Px2B1L3 + Px2B1L4 |
| ... | ... | ... |
| 118 | 000 – 255 | Rosso: Px40B1L1 + Px40B1L2 + Px40B1L3 + Px40B1L4 |
| 119 | 000 – 255 | Verde: Px40B1L1 + Px40B1L2 + Px40B1L3 + Px40B1L4 |
| 120 | 000 – 255 | Blu: Px40B1L1 + Px40B1L2 + Px40B1L3 + Px40B1L4 |
| 121 | 000 – 255 | Rosso: Px1B2L1 + Px1B2L2 + Px1B2L3 + Px1B2L4 |
| 122 | 000 – 255 | Verde: Px1B2L1 + Px1B2L2 + Px1B2L3 + Px1B2L4 |
| 123 | 000 – 255 | Blu: Px1B2L1 + Px1B2L2 + Px1B2L3 + Px1B2L4 |
| 124 | 000 – 255 | Rosso: Px2B2L1 + Px2B2L2 + Px2B2L3 + Px2B2L4 |
| 125 | 000 – 255 | Verde: Px2B2L1 + Px2B2L2 + Px2B2L3 + Px2B2L4 |
| 126 | 000 – 255 | Blu: Px2B2L1 + Px2B2L2 + Px2B2L3 + Px2B2L4 |
| ... | ... | ... |
| 238 | 000 – 255 | Rosso: Px40B2L1 + Px40B2L2 + Px40B2L3 + Px40B2L4 |
| 239 | 000 – 255 | Verde: Px40B2L1 + Px40B2L2 + Px40B2L3 + Px40B2L4 |
| 240 | 000 – 255 | Blu: Px40B2L1 + Px40B2L2 + Px40B2L3 + Px40B2L4 |
| 241 | 000 – 255 | Rosso: Px1B3L1 + Px1B3L2 + Px1B3L3 + Px1B3L4 |
| 242 | 000 – 255 | Verde: Px1B3L1 + Px1B3L2 + Px1B3L3 + Px1B3L4 |
| 243 | 000 – 255 | Blu: Px1B3L1 + Px1B3L2 + Px1B3L3 + Px1B3L4 |
| 244 | 000 – 255 | Rosso: Px2B3L1 + Px2B3L2 + Px2B3L3 + Px2B3L4 |
| 245 | 000 – 255 | Verde: Px2B3L1 + Px2B3L2 + Px2B3L3 + Px2B3L4 |
| 246 | 000 – 255 | Blu: Px2B3L1 + Px2B3L2 + Px2B3L3 + Px2B3L4 |
| ... | ... | ... |
| 358 | 000 – 255 | Rosso: Px40B3L1 + Px40B3L2 + Px40B3L3 + Px40B3L4 |
| 359 | 000 – 255 | Verde: Px40B3L1 + Px40B3L2 + Px40B3L3 + Px40B3L4 |
| 360 | 000 – 255 | Blu: Px40B3L1 + Px40B3L2 + Px40B3L3 + Px40B3L4 |
| 361 | 000 – 255 | Rosso: Px1B4L1 + Px1B4L2 + Px1B4L3 + Px1B4L4 |
| 362 | 000 – 255 | Verde: Px1B4L1 + Px1B4L2 + Px1B4L3 + Px1B4L4 |
| 363 | 000 – 255 | Blu: Px1B4L1 + Px1B4L2 + Px1B4L3 + Px1B4L4 |
| 364 | 000 – 255 | Rosso: Px2B4L1 + Px2B4L2 + Px2B4L3 + Px2B4L4 |
| 365 | 000 – 255 | Verde: Px2B4L1 + Px2B4L2 + Px2B4L3 + Px2B4L4 |
| 366 | 000 – 255 | Blu: Px2B4L1 + Px2B4L2 + Px2B4L3 + Px2B4L4 |
| ... | ... | ... |
| 478 | 000 – 255 | Rosso: Px40B4L1 + Px40B4L2 + Px40B4L3 + Px40B4L4 |
| 479 | 000 – 255 | Verde: Px40B4L1 + Px40B4L2 + Px40B4L3 + Px40B4L4 |
| 480 | 000 – 255 | Blu: Px40B4L1 + Px40B4L2 + Px40B4L3 + Px40B4L4 |
DISEGNO 1


DISEGNO 2





6. MANUTENZIONE
Per garantire ottime prestazioni, l'apparecchio deve essere pulito frequentemente. Scollegare l'apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un'aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata.
Le lenti, come qualsiasi altra parte eventualmente danneggiata, devono essere sostituite con ricambi originali.
• Alimentazione: 100-240V, 50/60HZ
• LED: 40 SMD 5050 RGB (per ogni QPix Bar)
- Potenza assorbita: 400W con Qpix Bar BOX full (16 barre)
- Modalità operative: Auto, Master/Slave, DMX512, ArtNet
- Regolazione elettronica della luminosità 0-100%
• DMX: 7 - 16 - 48 - 82 - 480 canali
• ArtNet: 1920 canali
- Display digitale per impostazione indirizzo e funzioni

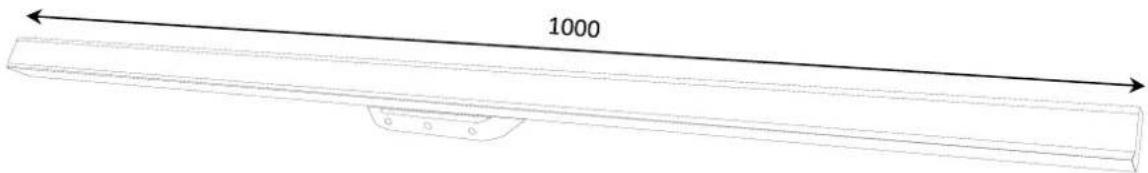

• Dimensioni QPix Bar (L x A x P): mm. 1000x40x95

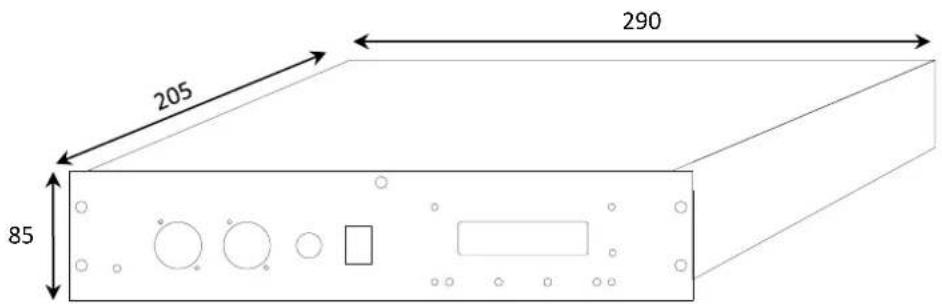

- Dimensioni QPix Bar Box (L x A x P): mm. 290x205x85
- Peso QPix Bar kg 1,2
- Peso QPix Bar Box kg 4


1. INTRODUCTION
Scatola della barra :
N° 1 SG QPIXBAR
Via alla Ruenia, 37/43
64027 Sant'Omero (TE) - ITALY
Tel. +39 0861 81241
Fax +39 0861 887862
P.I. 00778590679
N.Reg.AEE IT 08020000002762
