| Tipo di prodotto | Ventilatore a piantana domestico |
| Marca | Ardes |
| Modello | AR5A107W |
| Dimensioni (Altezza x Larghezza x Profondità) | 135 x 45 x 45 cm |
| Diametro ventola | 40 cm |
| Peso | 5.2 kg |
| Alimentazione | 220-240 V ~ 50/60 Hz |
| Consumo energetico | 50 W |
| Impostazioni velocità | 3 velocità (Bassa, Media, Alta) |
| Oscillazione | Sì, orizzontale 90° |
| Regolazione inclinazione | Manuale su/giù |
| Timer | Fino a 2 ore (meccanico) |
| Telecomando | Non incluso |
| Materiale | Plastica ABS, supporto in metallo |
| Caratteristiche di sicurezza | Protezione surriscaldamento, interruttore anticaduta |
| Livello di rumore | ≤ 55 dB (velocità massima) |
| Pulizia | Scollegare l'alimentazione; pulire con panno umido; non immergere |
| Disponibilità ricambi | Pale e griglie di ricambio disponibili tramite centro assistenza autorizzato |
| Riparabilità | Motore riparabile da tecnico qualificato; riparazioni fai-da-te non consigliate |
| Garanzia | 2 anni (UE) |
Domande frequenti - AR5A107W ARDES
Domande degli utenti su AR5A107W ARDES
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ventilatore domestico in formato PDF gratuitamente! Trova il tuo manuale AR5A107W - ARDES e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AR5A107W del marchio ARDES.
MANUALE UTENTE AR5A107W ARDES
Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un'adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati.
I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato.
Essendo l'installazione dell'apparecchio
fissa, l'alimentazione della rete deve essere effettuata conformemente alle regole di installazione vigenti mediante un cavo flessibile con spina o mediante un interruttore onnipolare che assicuri la disconnessione completa nelle condizioni della categoria di sovratensione III. La distanza di apertura dei contatti non deve essere inferiore a 3 mm.
L'apparecchio deve essere installato ad almeno 2,3 m dal piano di calpestio (2,3 m si intendono dal piano di calpestio alla parte inferiore del ventilatore).
ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione.
Istruzioni importanti da conservare per riferimenti futuri.
Dopo aver tolto l'imballaggio assicuratevi dell'integrità dell'apparecchio. In caso di dubbio non utilizzate l'apparecchio e rivolgetevi solo a personale qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo, punti metallici ecc.) non devono essere lasciati alla portata dei bambini in quanto possibili fonti di pericolo.
Prima di collegare l'apparecchio accertatevi che i dati di targa siano rispondenti a quelli della rete di distribuzione.
Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente costruito ossia come ventilatore da soffitto.
Il costruttore non può essere considerata responsabile per eventuali danni derivati da usi impropri od errati.
L'apparecchio deve essere collegato ad un buon conduttore di terra.
L'apparecchio deve essere installato ad una altezza non inferiore a metri 2,3 dal piano di calpestio (2,3 metri s'intendono dal piano di calpestio alla parte inferiore del ventilatore).
Essendo l'installazione dell'apparecchio fissa, l'alimentazione della rete deve essere fatta mediante cavo flessibile con spina o mediante interrut- tore onnipolare con una distanza di apertura dei contatti non inferiore ai 3 mm.
Per l'installazione dell'apparecchio usate un cavo tipo H05 VVF.
Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserite l'apparecchio dalla rete di alimentazione elettrica spegnendo l'interruttore dell'impianto.
Questo apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore, oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.
In caso di guasto e/o cattivo funzionamento dell'apparecchio, spegnetelo e non manomettetelo. Per l'eventuale riparazione rivolgetevi solo a personale qualificato e richiedete l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
L'uso di qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fonamentali, in particolare:
-non toccare l'apparecchio con mani o piedi bagnati o umidi
-non lasciare l'apparecchio esposto agli agenti atmosferici
Non utilizzare l'apparecchio in presenza di liquidi o gas potenzialmente infiammabili o esplosivi.
Quando decidete di non utilizzare più l'apparecchio si raccomanda di renderlo inoperante spegnendo l'interruttore dell'impianto
Questo prodotto è destinato solo all'uso domestico e non per uso commerciale/industriale o all'aperto.
L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato.

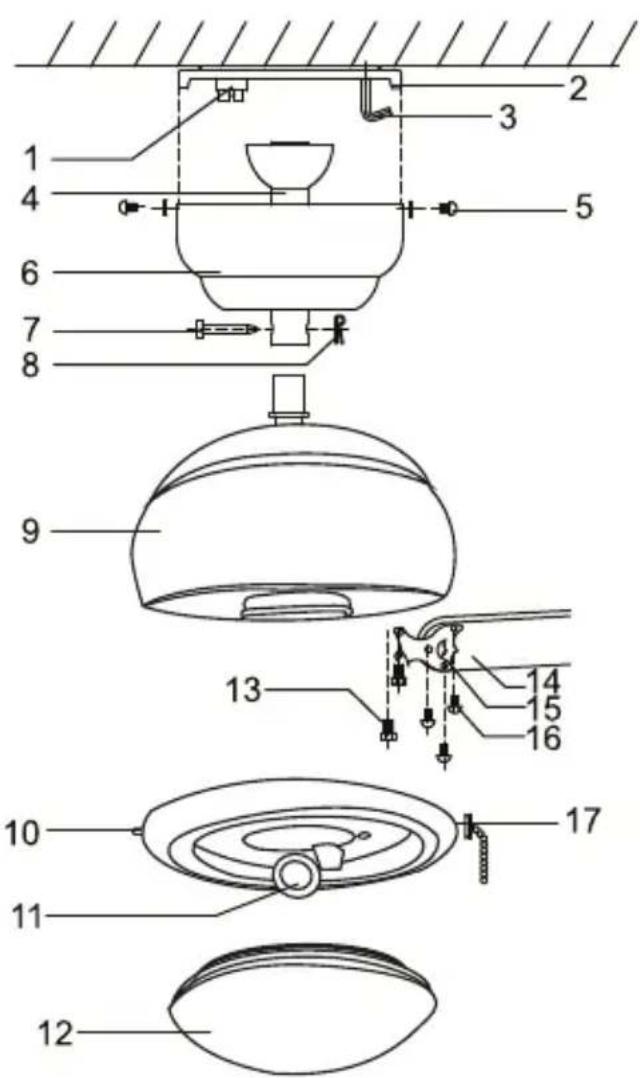

Informazioni tecniche
- Morsettiera
- Piastra di supporto
- Gancio di sostegno
- Asta di sostegno
- Viti per fissare la calotta alla piastra di supporto (4 pcs.)
- Calotta
- Perno di sicurezza
- Fermo di sicurezza e rondella
- Motore
- Interruttore per l'inversione del senso di rotazione
- Porta lampada
- Vetro decorativo
- Viti per fissaggio pala al motore
- Pale
- Sostegno reggipala
- Viti per il fissaggio pala all'apposito supporto reggipala
- Comandi a catenelle
Assemblaggio
Accertatevi di avere a disposizione tutti i componenti prima di procedere all'installazione. Per evitare danni assemblare il motore all'asta di sostegno su di una superficie morbida oppure servitevi del polistirolo contenuto nell'imballo.
- Aprire la confezione ed estrarre tutti i pezzi del ventilatore (fig. 1)
- Montare la piastra di sostegno al soffitto servendovi di due o più viti con tasselli ad espansione e di rondelle appropriate. Attenzione: le viti fornite in dotazione sono per il montaggio su travi in legno. I cavi provenienti dal soffitto devono essere inseriti nel foro centrale presente sulla piastra di sostegno (fig. 2).
- Rimuovere il fermo di sicurezza e la rondella dal perno di sicurezza. Successivamente sfilare il perno di sicurezza dall'asta base (fig. 4) ed inserire la calotta sull'asta di sostegno.

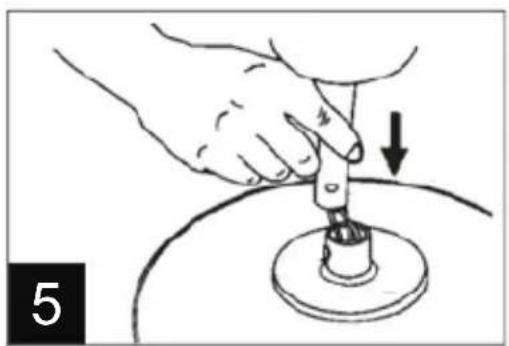

-Allentare la vite posizionata sulla parte inferiore dell'asta di sostegno e far scorrere i cavi elettrici fuoriuscenti dal corpo motore all'interno dell'asta di sostegno (fig. 5).
-Fissare l'asta di sostegno al corpo motore utilizzando il perno di sicurezza e la rondella precedentemente rimossi. Bloccare il perno di sicurezza con il fermo di sicurezza precedentemente rimosso piegandolo legger-
mente in modo da evitare che il perno fuoriesca. (fig. 6 e 7)
-Stringere saldamente la vite posizionata sulla parte inferiore dell'asta di sostegno (fig. 8).
-Svitare le 4 viti poste sul perimetro della piastra di supporto.
-Appendere provvisoriamente il ventilatore al gancio di sostegno della piastra di supporto servendovi di uno dei fori posti alla sommità della calotta ed eseguire il collegamento elettrico (fig. 9). NOTA BENE: per il collegamento elettrico rispettare le indicazioni riportate nella fig. 3.
-Togliere il ventilatore dal gancio e fissare la calotta alla piastra di supporto avendo cura che i fori della calotta e quelli della piastra di sostegno coincidano. Fissare la calotta alla piastra di sostegno con le 4 viti precedentemente rimosse. ATTENZIONE: accertatevi che tutte le viti siano fissate in modo sicuro e che la guida della calotta si inserisca nella sede della semisfera in plastica (fig. 10).

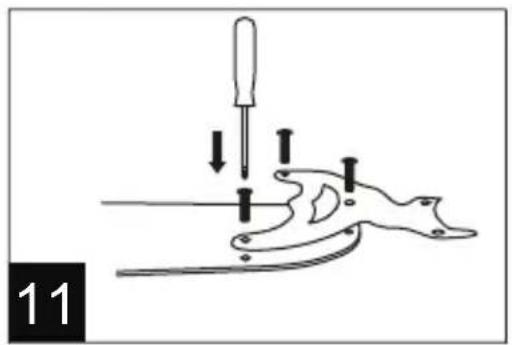

-Assemblare i sostegni reggipala sulle pale utilizzando le viti in dotazione (fig. 11).
-Svitare le viti presenti sulla parte inferiore del motore e rimuovere la protezione in carta. Posizionare le pale con il supporto reggipala sul motore in modo che i fori coincidano e bloccarle con le viti svitate precedentemente (fig. 12).
-Installare la lampadina (attacco E27 Max 60W non fornita) nel porta lampada.
-Inserire il vetro decorativo nella sua apposita sede facendo attenzione che le 3 sporgenze coincidano con le 3 rientranze presenti sul vetro decorativo quindi fissare il vetro decorativo ruotandolo leggermente affinchè si agganci al ventilatore.

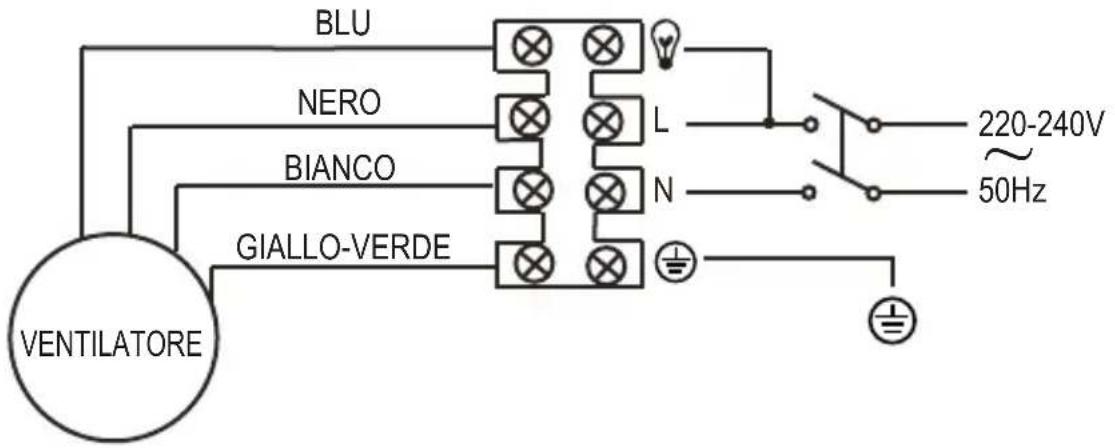

SCHEMA DI COLLEGAMENTO:
Istruzioni d'uso
Il ventilatore è dotato di due comandi a cordicella e di un interruttore posto sul gruppo comandi del ventilatore che consente l'inversione del senso di rotazione delle pale.
Le cordicelle comandano la luce e le velocità; la funzione delle cordicelle è rappresentata come segue:
Cordicella che comanda le velocità: è possibile selezionare la velocità massima (tirando una volta), velocità media (tirando due volte) o minima (tirando tre volte).
Cordicella che comanda la luce: è possibile accendere o spegne-re la luce del ventilatore.
Manutenzione
Prima di eseguire le normali operazioni di pulizia e prima di sostituire la lampadina spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica.
Per la pulizia utilizzare un panno soffice ed asciutto.
NON immergere il ventilatore in acqua, né spruzzarlo con liquidi di alcun tipo.
NON utilizzare solventi o altri prodotti chimici per la pulizia.
La garanzia ha validità 24 mesi dalla data d'acquisto.
La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino fiscale che ne prova la data di acquisto.
L'apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato.
Per garanzia si intende la sostituzione o la riparazione dei componenti dell'apparecchio che risultano difettosi all'origine per vizi di fabbricazione.
Viene comunque garantita l'assistenza (a pagamento) anche a prodotti fuori garanzia. Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.
La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell'apparecchio e alla mancata osservanza delle prescrizioni indicate nell'apposito libretto istruzioni.
Limitazioni
Ogni diritto di garanzia e ogni nostra responsabilità decadono se l'apparecchio è stato:
- Manomesso da parte di personale non autorizzato.
-Impiegato, conservato o trasportato in modo improprio.
Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni.
Se nonostante la cura nella selezione dei materiali e l'impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.
INFORMAZIONE AGLI UTENTI
Informazione agli utenti: ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)" Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
