MANUALE UTENTE IDATA HDMI-KVM67 Techly
IT Manuale d'istruzione
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.
IMPORTANTI INFORMAZIONI SULLA SICUREZZA
USO PREVISTO
Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo in luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all'uso previsto.
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.
- Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
- Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
- Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
- Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi. Mantenere il prodotto distante da materiali infiammabili ed esplosivi
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni. - Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate.
- Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
- Non invertire trasmettitore con ricevitore prima dell'installazione.
• Non collegare altri dispositivi quando il prodotto è in funzione.
- Utilizzare solo l'alimentatore DC5V-12V fornito nella confezione. Assicurarsi che le specifiche dell'alimentatore sostitutivo corrispondano a quelle dell'originale.
- L'elettricità statica causerà danni al dispositivo, si prega di effettuare la protezione ESD quando si utilizza il dispositivo.
INTRODUZIONE
Questo prodotto è un Extender HDMI costituito da un'unità trasmettitore e da un'unità ricevitore e consente di tramettere il segnale HDMI fino a 70 metri con una risoluzione 4K utilizzando un cavo di rete CAT6/6A/7. È perfetto per la pubblicità esterna, video clip, sistema di monitoraggio, intrattenimento domestico e conferenze, ecc.
CARATTERISTICHE
- Zero latenza
- Il segnale HDMI 4K a 60Hz può essere trasmesso a 70 metri tramite un cavo di rete CAT/6A/7.
- Il ricevitore può estrarre l'audio digitale dal trasmettitore attraverso la porta S/PDIF.
- Supporta i formati audio (Dolby True HD 7.1CH, Dolby Digital 5,1CH).
• Supporta HDR (YUV4: 4: 4), EDID passback. - Il trasmettitore supporta una porta HDMI in uscita per monitor locale.
• Supporta la funzione KVM. - Protezione antifulmine, protezione contro le sovratensioni, protezione ESD.
CONTENUTO DELLA CONFEZIONE
- Unità trasmettitore x1pz
- Unità ricevitore x1pz
- DC5V-12V x2pz
- Cavo USB x1pz
• Staffe di montaggio x8pcz - Viti x18pcz
• Manuale d'istruzione x1pz
REQUISITI D'INSTALLAZIONE
- Dispositivo sorgente HDMI (scheda grafica di elaborazione, DVD, PS3,), apparecchiatura di monitoraggio HD ecc.
- Display HDMI come SDTV, HDTV, proiettore con porta HDMI.
- Cavo UTP/STP CAT6/CAT6A/CAT7. Seguire lo standard IEEE-568B. Si consiglia di selezionare un cavo di rete con minori perdite e diafonia.
DESCRIZIONE PANNELLO

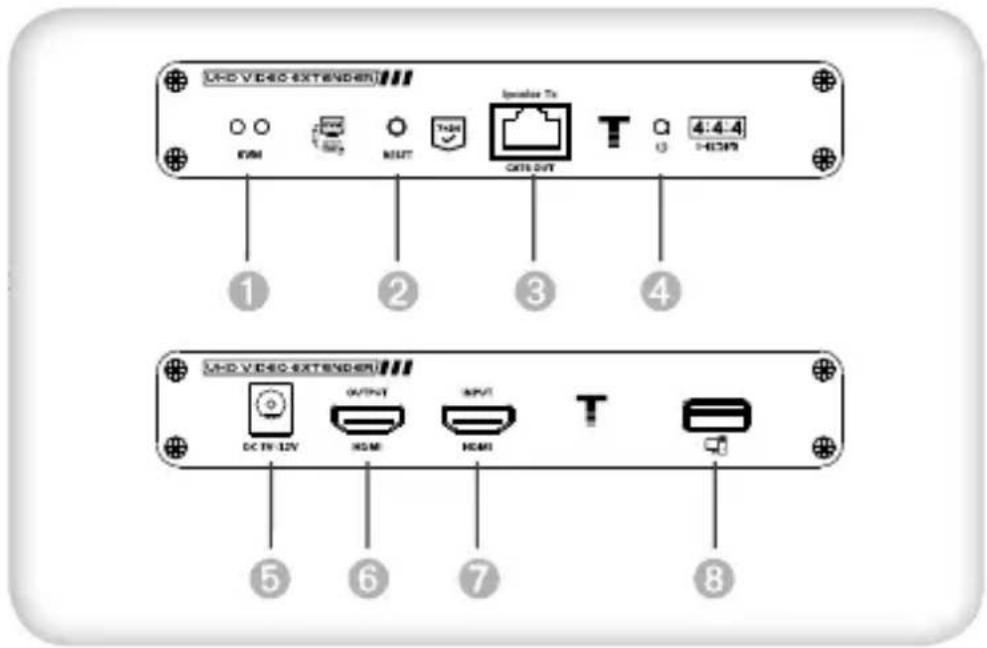

1. Trasmettitore (TX)
| 1 Luce USB | a) Se il mouse e la tastiera sono collegati,la spia è accesab) Se c'è un segnale collegato, la spia lampeggia |
| 2 Tasto reset Premere per riavviare il dispositivo | |
| 3 Uscita segnale RJ45 | Connettere con il cavo di rete |
| 4 Indicatore di Alimentazione/ Segnale | Quando c'è alimentazione e non c'è segnale HDMI, l'indicatore lampeggia, quando c'è segnale HDMI, l'indicatore si illumina di blu |
| 5 Ingresso DC5V-12V | Connettere con un alimentatore DC5V-12V |
| 6 Uscita HDMI Connettere ad uno schermo HDMI | |
| 7 Ingresso HDMI Connettere al dispositivo sorgente | |
| 8 Porta USB-A Connettere al computer | |

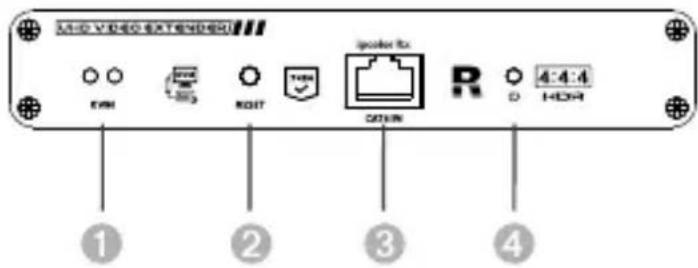

PROCEDURE D'INSTALLAZIONE
| 1 Luce USB | a) Se il mouse e la tastiera sono collegati,la spia è accesab) Se c’è un segnale collegato, la spialampeggia | |
| 2 Tasto reset Premere per riavviare il dispositivo | ||
| 3 | Uscita segnale RJ45 | Connettere con il cavo di rete |
| 4 | Indicatore di Alimentazione/ Segnale | Quando c'è alimentazione e non c'è segnale HDMI, l'indicatore lampeggia, quando c'è segnale HDMI, l'indicatore si illumina di blu |
| 5 | Ingresso DC5V-12V | Collegare con l'alimentatore DC5V-12V |
| 6 Uscita S/PDIF Uscita del segnale audio digitale | ||
| 7 Uscita HDMI Connettere con uno schermo HDMI | ||
| 8 Porta USB-A Connettere con tastiera e mouse | ||
1. Collegamento

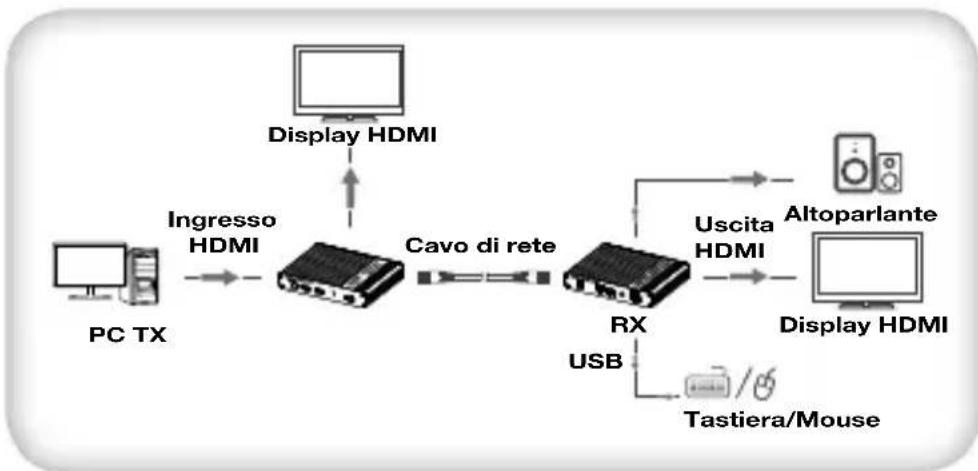

Punto-punto:
Seguire lo standard EIA-568B. Si consiglia di selezionare un cavo di rete con minori perdite e diafonia.
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
2. Istruzioni di connessione
1) Collegare il dispositivo sorgente alla porta di ingresso HDMI del trasmettitore con un cavo HDMI e collegare la porta di uscita HDMI del ricevitore al Display con un altro cavo HDMI.
2) Collegare la porta di uscita CAT del trasmettitore e la porta di ingresso CAT del ricevitore tramite un cavo di rete (CAT6/CAT6A/ CAT7).
3) Se si utilizza l'uscita loop HDMI, collegare il display alla porta HDMI OUT del trasmettitore.
4) Collegare l'alimentatore al dispositivo per iniziare.
Nota: si consiglia di utilizzare un intervallo di lunghezza compreso tra 2 e 70 m di cavo di rete. Se il cavo è troppo corto, potrebbe non esserci alcuna uscita del display perché il segnale è troppo forte. Se il cavo è troppo lungo, l'output potrebbe essere di scarsa qualità.
FAQ
Q: Non viene visualizzato alcun output sullo schermo quando tutti i collegamenti sono corretti
A: 1) Assicurati che i cavi HDMI supportino 4K x 2K se il segnale di uscita dal dispositivo sorgente ha una risoluzione 4K x 2K.
2) Controllare e assicurarsi che il cavo di rete si inserisca correttamente nella porta RJ45.
3) Riavviare il trasmettitore o il ricevitore premendo il pulsante di ripristino.
Q: Si è verificata una schermata nera sul display / monitor
A: 1) Verificare se la lunghezza del cavo rientra nell'intervallo specificato.
2) Resettare il trasmettitore per ricostruire la connessione.
Q: Il display mostra colori insoliti o nessun suono
A: 1) Resettare il trasmettitore o il ricevitore per ricostruire la connessione.
2) Verificare che i cavi HDMI siano collegati correttamente.
3) Ricollegare il cavo di rete.
SPECIFICHE
| Elementi Specifiche | ||
| Alimentazione | Voltaggio DC5V-12V | |
| Consumo di energia | TX < 4W RX < 4W | |
| Prestazioni e interfaccia HDMI | Versione HDMI HDMI 2.0 | |
| Versione HDCP HDCP 2.2 | ||
| Risoluzione HDMI | 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz, 3840x2160@24/25/30/50/60Hz, 4096x2160@24/25Hz, 1280x960, 1280x800, 1280x768, 1680x1050, 1360x768, 1366x768, 1600x900, 1024x768, 800x600 | |
| Prestazioni e interfaccia HDMI | Formati audio supportati | LPCM/DTS-HD/DTS-Audio/Dolby True HD 7.1CH/Dolby Digital 5,1CH |
| Segnale TMDS in ingresso e in uscita | 0.7~1.2Vp-p (TMDS) | |
| Segnale DDC in ingresso e in uscita | 5Vp-p (TTL) | |
| Lunghezza cavo di ingresso | ≤8m (AWG24) | |
| Lunghezza cavo di uscita | ≤8m (AWG24) | |
| Distanza di trasmissione | CAT6/6A/7 ≤70m | |
| Livello di protezione | Protezione elettrostatica dell'intera macchina | 1a Scarica del contatto a livello 31b Scarica dell'aria livello 3 Implementazione dello standard: IEC61000-4-2 |
| Ambiente operativo | Temperatura di lavoro | -20~60°C |
| Temperatura di conservazione | -30~70°C | |
| Umidità (senza condensa) | 0~90%RH | |
| Proprietà del corpo | Dimensione 150.0(L) x 107.0(W) x 28.4(H)mm | |
| Materiale | Materiale in lega di alluminio + pannello in cristallo | |
| Processo di trattamento | Esplosione di sabbia (Grit blast) | |
| Colore Nero | ||
| Peso TX: 260g RX:260g | ||
Manutenzione: pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia: non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso improprio del prodotto stesso.
In conformità alla normativa RAEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.
Con il marchio CE, Techly® garantisce che il prodotto e conforme alle norme e direttive europee richieste.
