MANUALE UTENTE VCR8874T3B SAMSUNG

Robot aspirapolvere Manuale dell'utente

Planet First

100%

Recycled Paper

Questo manuale è realizazo interamente con carta riciclata.

• Prima di utilizzare quello prodotto, leggere attendamente le istruzioni.

• Solo per uso interno.

Italiano

imagine the possibilities

Grazie per aver acquistato un prodotto Samsung.

Per ricevere un servizio più completo,

Registra il loro prodotto su

www.samsung.com/register

SAMSUNG

INFORMAZIONI SULLA SICUREZZA

ATTENZIONE

• Prima di utilizzato il prodotto, leggere attendamente quello manuale e conservarlo per future consultagioni.

• Dal momento che queste istruzioni coprono diversi modelli del prodotto, le caratteristiche dell'aspirapolvere acquistato potrebbero differire leggermente da quando descripto in quello manuale.

SIMBOLI DI AVVERTENZA/ATTENZIONE UTILIZZATI

ATTENZIONE	Indica che sussiste il rischio di lesioni gravi perfino mortali.
AWERTENZA	Indica che sussiste il rischio di lesioni personali o danni materiali.

ALTRISIMBOLIUTILIZZATI

NOTA	Spiega i termini utilizzati al fine di facilitare la comprensione da parte dell'utente dell'uso corretto del prodotto.

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Durante l'uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali:

LEGGERE COMPLETAMENTE LE ISTRUZIONI D'USO PRIMA DI UTILIZZARE IL ROBOT ASPIRAPOLVERE.

Scollegare il prodotto alla presa di corrente in caso di inutilizzato o prima di effettuare la manutenzione.

ATTENZIONE: per ridurre il rischio di incendio, scariche elettriche o lesions:

GENERALE

• Usare il prodotto solo secondo quando descririto in quello manuale.
  Nonutilizzare l'aspirapolvere o la base di ricarica qualora presentino danni.
• Se l'aspirapolvere o la base di ricarica ha subito una caduta, danni, è stato lasciato all'esterno, è caduto in acqua o non funzione correttamente, rivolgersi a un centro assistenza.
  Non maneggiare il prodotto o la base di ricarica con le mani bagnate.
• Usare il prodotto solo su superfici asciutte e in interno.
• L'apparecchio non è inteso per l'uso da parte di persona (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, inesperte o prive di una adeguata conoscenza, a meno che una persona responsable è per loro sicurezza fornisca loro una corretta supervisione e istruzione all'uso.
  I bambini devono essere controllati per evitare che giochino con l'apparecchio.

BASE DI RICARICA

• Non modificare la spina polarizzata per adattarla a una presa non polarizzata o a un cavo di prolunga.
  Nonutilizzare in esterno o su superfici bagnate.
• Scollegare la base di ricarica alla presa elettrica in caso di inutilizzo e prima di effettuare la manutenzione.
• Usare solo la base di ricarica fornita in dotazione dal costruttore per effettuare la ricarica.
  Non usare se la spina o il cavo di alimentazione sono danneggiati.
• Non trasportare il prodotto tirandolo per il cavo, non utilizzato il cavo come una maniglia, non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da fonti di calore.
  Nonutilizzare prolonghe o prese con una capacità di corrente inadeguata al carico.
• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il prodotto, afferrare la spina, non il cavo.
  Non apriere o bruciare le batterie poiché potrebbero esplodere ad elevate temperature.
• Non tentare di aprir la base di ricarica. Eventuali riparazioni devono essere eseguite esclusivamente da un centro di assistenza qualificato.
  Non esporre la base di ricarica a temperature elevate, umidità o vapore.

ROBOT ASPIRAPOLVERE

Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o simili.
Non utilizzato perché. Durante la manutenzione dell'unità, non inseire dita o altri oggetti nel comparto della ventola per evitare lesioni in caso di attivazione accidentale del prodotto.
- Non inseire oggetti estranei nelle aperture di ventilazione. Non utilizzato se le aperture sono ostruite; mantenerle libero da polvere, residui, capelli o qualunque oggettoto possa ridurre il flusso dell'aria.
Non aspirare suntanze tossiche (candeggina, ammoniaca, disgorgante idraulico).
Non aspirare oggetti in fiamme o che possano causare fumo, quali sigarette, fiammiferi o braci.
- Non utilizzato per aspirare liquidi inflammabili o combustibili quali benzina, né usare in luoghi dove tali sostanze potrebbero essere presenti.
- Non usare il robot aspirapolvere in spazi ristretti in cui siano presenti vapori rilasciati da vernici a base d'olio, diluenti, antitarme, polveri infiammabili, o altri vapori esplosivi o tossici.
- In caso di uso intensivo o temperature estreme, dalles batterie cui fuoriuscire liquido. Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua corrente per almeno 10 minuti. Consultare un medico.

INFORMAZIONI SULLA SICUREZZA

02

CARATTERISTICHE DEL PRODOTTO

13

MONTAGGIO DELL'ASPIRAPOLVERE

15

RISOLUZIONE DEI PROBLEMI

41

SPECIFICHE DEL PRODOTTO

44

06 Alimentazione
07 Prima dell'uso
10 Durante l'uso
11 Pulizia e manutenzione
13 Caratteristica del prodotto

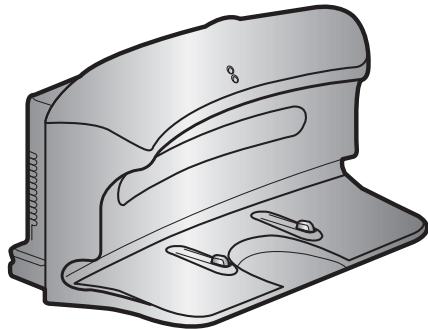

15 Componenti

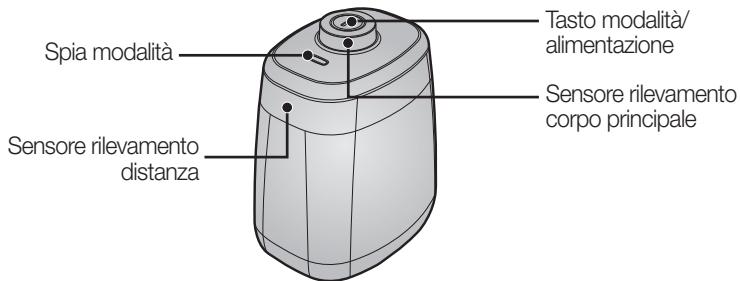

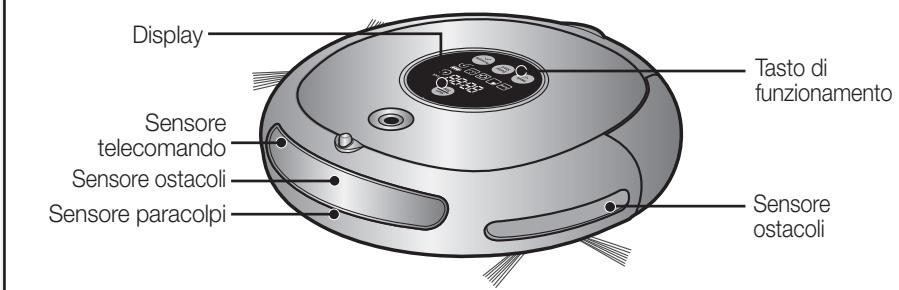

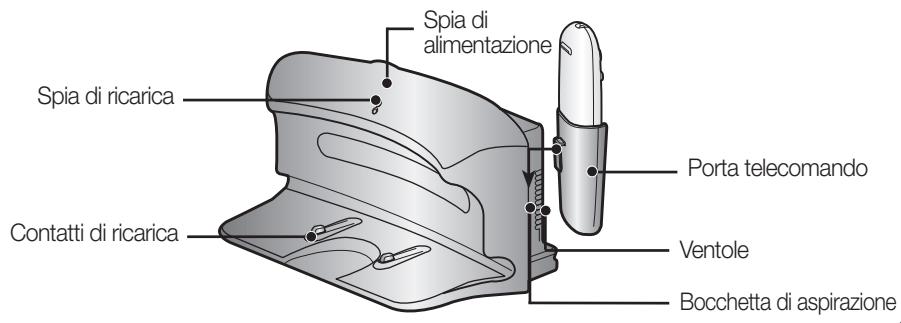

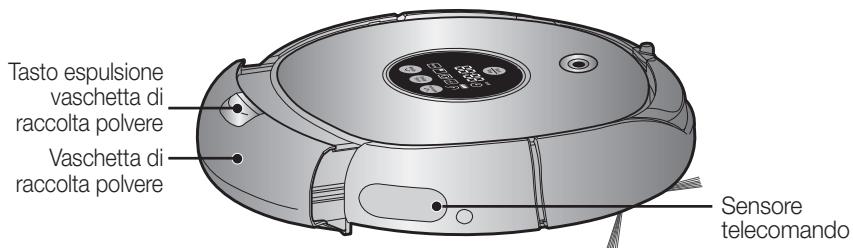

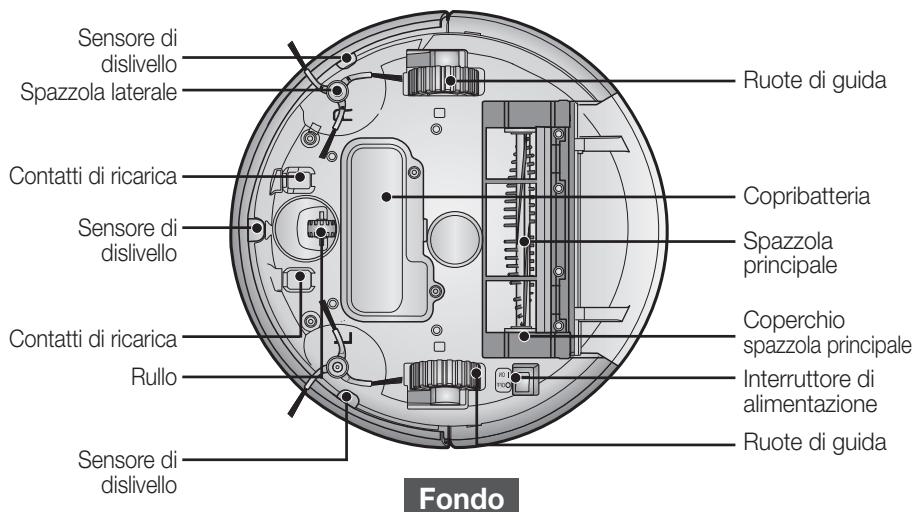

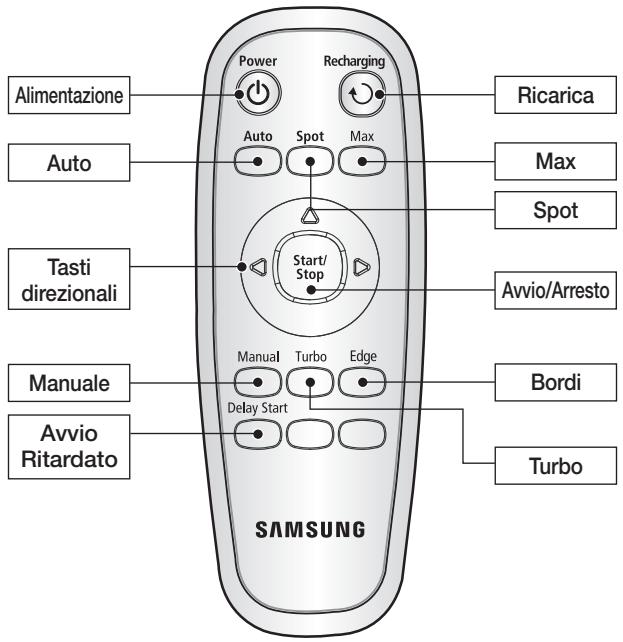

16 Nomenclatura delle parti

20 Installazione del robot aspirapolvere

20 Ordine di installmente
20 Accensione e spegnimento
21 Installazione della base di ricarica
22 Ricarica
23 Informazioni sulla batteria

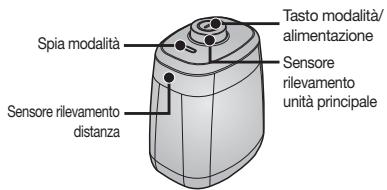

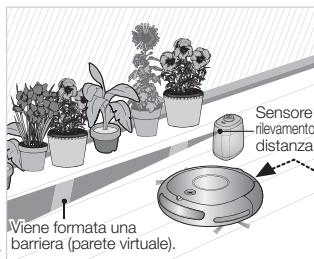

24 Installazione della VIRTUAL GUARD (opzione)

26 Uso del robot aspirapolvere

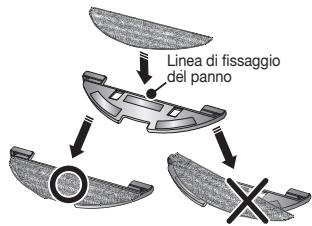

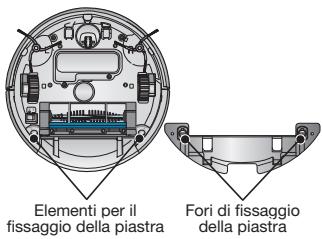

26 Insertimento di un panno (opzione)
27 Avviare/interrompere la pulizia
28 Ricarica
29 Pulizia automatica
30 Pulizia spot
31 Pulizia max

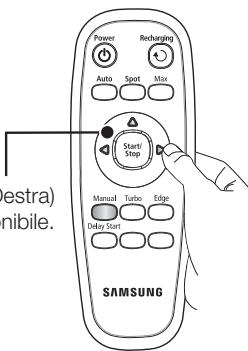

32 Pulizia manuale
33 Pulizia programmata
34 Uso delle funzioni aggintive

35 Pulizia del robot aspirapolvere

35 Tenere amente i metodi di pulizia e manutenzione.

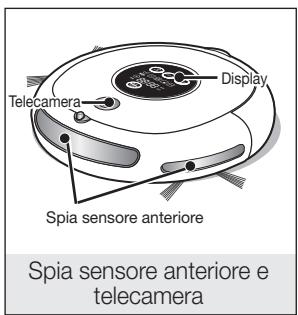

35 Pulizia della spia del sensore e della telecamera.
36 Pulizia della vaschetta di raccolta polvere e del filtro

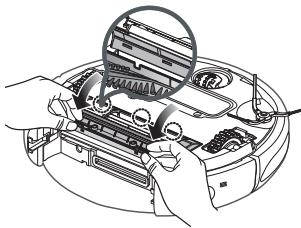

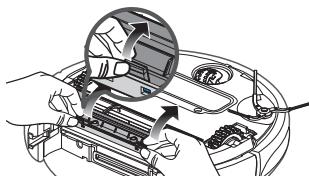

37 Pulizia della spazzola principale
39 Pulizia delle spazzole rotative laterali per la pulizia dei bordi
40 Pulizia delle ruote di guida
40 Cura e manutenzione della spazzola (opione)

41 Checklist prima di chiamare l'assistenza
43 Risoluzione dei problemi mediante codici di erre

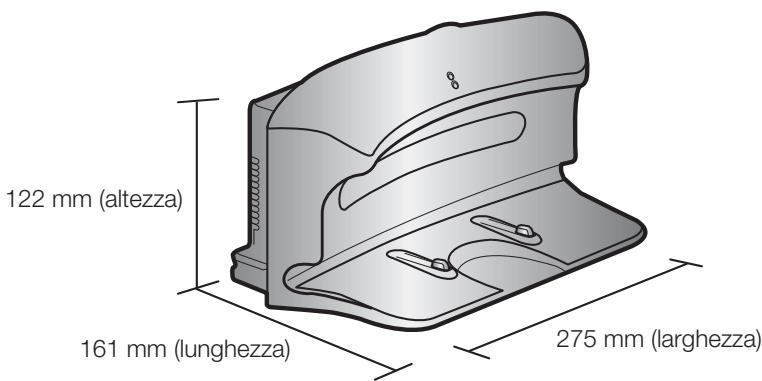

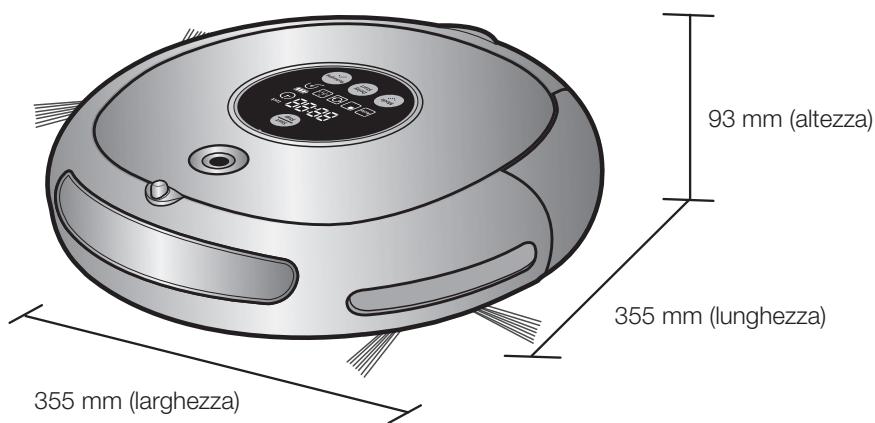

44 Specifiche del prodotto

Informazioni sulla sicurezza

ALIMENTAZIONE

Non piegareccessivamente il cavo di alimentazione né posizionarvi sopra oggetti pesanti che potrebbero danneggiarlo.

• La mancata osservanza di但这a precauzione puocauseare un incendio o una scarica elettrica.

Accertarsi di rimuovere eventuale polvere o acqua alla spina di alimentazione.

• La mancata osservanza di但这a precauzione cui causare un malfunzionamento o una scarica elettrica.

Non estrarre la spina di alimentazione tirandola per il cavo né toccare la spina con le mani bagnate.

• La mancata osservanza di但这a precauzione puocauseare un incendio o una scarica elettrica.

Non usare una spina multipla su una presa singola. (Non lasciare il cavo di alimentazione appoggiato a terra.)

• La mancata osservanza di但这a precauzione puocauseare un incendio o una scarica elettrica.

Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.

• La mancata osservanza di但这a precauzione puocauseare un incendio o una scarica elettrica.

PRIMA DELL'USO

Prima di attivare il robot aspirapolvere accertarsi che la vaschetta di raccolta polvere sua inserita.

• Se la vaschetta di raccolta polvere non è inserita, l'aspirapolvere non funziona.

Non usare mai il robot aspirapolvere in luoghi che presentano materiali combustibili quali:

• Candele o lampade da cavolo appoggiate al pavimento.
• Fiamme non sorvegliate (camini o stufe).
• Benzina, alcohol distillato, diluenti, portaceneri con sigarette accese, ecc.

Il robot aspirapolvere è destinato a un uso domestico. Non utilizzato nei seguenti luoghi.

• Attici, interrati, magazzini, edifici industriali, locali separati distanti dall'edificio principale, luoghi esposti all'acqua o all'umidità come bagni o lavanderie, e vicino o sostra tavoli o ripiani.

Se usato in tali luoghi possono verificarci seri danni (malfunzionamenti o rotture).

Aprière toutes le porte delle stanze per effettuarne la pulizia.

• Quando una porta è chiusa, il robot aspirapolvere non è in grado di accedere alla stanza.
• Tuttavia, verificare che la porta d'ingresso, la porta veranda e quella del bagno siano chiuse,osi come eventuali altri porte d'accesso a locali con gradini o altri dislivelli che potrebbero causare la caduta del robot.

In caso di tappeti con lunghe frange, ripiegare le frange除去 il tappeto.

• Se non ripiegate, le frange possono causare danni al tappeto e al robot aspirapolvere, poiché potrebbero rimanere intrappolate nelle ruote di guida o nella spazzola principale.

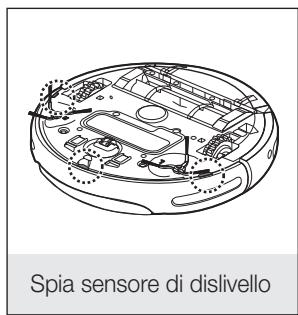

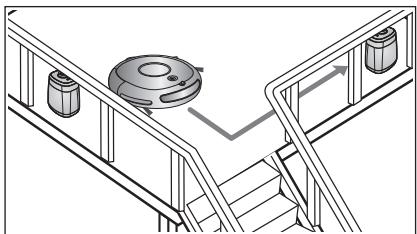

< OPZIONE> Se il sensore di dislivello è sporco, l'aspirapolvere potrebbe cadere dalle scale d'ingresso, alla ringhiera, ecc. Cio potrebbe causare lesioni personali e gravi\ danni al prodotto. Per evitare tale rischio, installare la VIRTUAL GUARD (impostazione Fence Mode) davanti a zone pericolose. Quindi pulire la spia del sensore e la telecamera per evitare false informazioni.

PRIMA DELL'USO

Rimuovere eventuali piccoli oggetti od oggetti delicati dall'area da pulire.

• Spostare eventuali oggetti prima di procedere alla pulizia.
• Rimuovere oggetti fragili quali vasi, vetri, porcellane, ecc.
• L'aspirapolvere non è in grado di riconoscere monetete, anelli o altri oggetti di valore quali i gioielli.

Rimuovere eventuali oggetti sparsi sul pavimento prima di effettuare la pulizia.

• L'aspirapolvere è progettato per rilevare ostacoli a una distanza di 5 cm.
• Eventuali ascugamani, tappetini posti davanti a vasche da bagno, lavandini, ingressi o locali di servizio, cavi di alimentazione, tovaglie e nastri possono rianere intrappolati nelle ruote di guido o nella spazzola principale. Se nel robot rimane intrappolato un lembo di tovaglia pendente a terra si può verificare la caduta degli oggetti appoggiati sul ravolo.

Richiedere ai membri della famiglia (o ai coinquilini) di prestare attenzione prima di effettuare la pulizia o durante l'uso della Modalità di pulizia programmata.

• II robot aspirapolvere può urtare i bambini, facendoli cadere.

Accertarsi che i bambini non mettano i piedi o si siedano sull'aspirapolvere.

• I bambini potrebbero cadere provocandi lesions o danneggiare seriamente il prodotto.

Se un bambino o un animale domestico viene lasciato da solo all'interno della casa, accertarsi che l'interruttore di accensione dell'aspirapolvere sia in posizione off.

• L'aspirapolvere cui atrarre la loro attenzione.
• Nelle ruote di guida o nella spazzola potrebbero restare intrappolati dita, piedi, abiti, capelli o peli, provocando lesions.
• Se un bambino o un animale domestico si trova sulla triettoria dell'aspirapolvere, potrebbe essere scambiato per un ostacolo e la pulizia della zona potrebbe risultare imperfetta.
• Quando l'interruttore di accensione vieneosto in posizione off, I'alimentazione e tutte le funzioni sono disattivate.

Durante l'installazione della base di ricarica, non lasciare il cavo di alimentazione a terra.

• Quando l'aspirapolvere si dirige verso la base di ricarica o vi passa vicino, potrebbe rimanere impigliato nel cavo.

Tenere sempre il cavo di alimentazione della base di ricarica collegato alla presa elettrica.

• Sebbene l'aspirapolvere sua dotato di una funzione di auto ricarica, tale operazione non sare possibile se il cavo di alimentazione della base di ricarica non è collegato alla presa elettrica.

Informazioni sulla sicurezza

PRIMA DELL'USO

Installare la base di ricarica in un luogo disponibile accessibile dal robot aspirapolvere.

• Se la base di ricarica viene posizionata in un angolo, ciò più causare movimenti eccessivi e impedire il regolare processo di ricarica automatica.

Eventuali oggetti posizionati di fronte alla base di ricarica possono impedire all'aspirapolvere di effettuare autonomamente la ricarica.

• Mantenere la zona sgombra da oggetti.

Non devono essere presenti ostacoli entro 0,5 m sulla sinistra e sulla destra ed entro 1 m sul davanti.

Non provocare un corto circuito dei contatti della base di ricarica con oggetti metallici quali bastoncini, cacciavit, eccetera.

• In caso contrario potrebbero verificarsi gravi danni alla base di ricarica.

Accertarsi che non vi siano trace di liquidi sulla base di ricarica.

• La mancata osservanza di esta precauzione può essere un incendio o una scarica elettrica.

Accertarsi che l'aspirapolvere non aspiri o si muova sulla liquidi quali acqua, olio o urina di animali domestici.

• La mancata osservanza di但这a precauzione cui cause gravi danni al prodotto.

• I liquidi potrebbero spandersi tramite le ruote dell'apparecchio sporcando la zona intorno.

Nonutilizzare l'aspirapolvere su pavimenti neri.

• In tal caso, il robot aspirapolverere potrebbe non funzionare correttamente.

Nonutilizzare la base di ricarica per scopi diversi da quelli previsti dal costruttore.

• La mancata osservanza di esta precauzione può causare gravi danni alla base di ricarica o provocare un incendio.

Informazioni sulla sicurezza

DURANTE L'USO

L'aspirapolvere non è idoneo per la pulizia di tappeti molto spessi.

• La mancata osservanza di但这a significazione cui cause problemi durante l'uso del robot aspirapolvere.
• E' possible arrecare danni al tappeto.

Non usare l'aspirapolvere su un ravolo o in luoghi elevati da terra.

• La caduta occidentale più causare danni all'unità.

Durante il suo funzionamento l'aspirapolvere più urtare contro l'arredamento, per esempio le gambe delle sedie, dei tavoli, pezzi di arredamento lunghi e sottili, ecc..

• Per accelerare e ottimizzare il processo di pulizia, sollevare le sedie da terra posizionandole sopra i tavoli.

Non collocare oggetti sopra l'aspirapolvere. - In caso contrario si potrebbe verificare un malfunzionamento.

Rimuovere immediatamente eventuali pezzi di carta o di plastica di grande dimensioni aspirati dal robot durante la pulizia.

• L'uso dell'aspirapolvere per un lungo periodo di tempo con i fori di ventilazione ostruiti cui lo spettare gravi danni al prodotto.

Se si avverte un rumore insolito, fumo od odore di bruciato proveniente dall'aspirapolvere, spegnere immediatamente l'apparecchio e chiamare il centro assistenza.

Il robot aspirapolvere potrebbe non essere in grado di svolgere la sua funzione se bloccato sulle scale di ingressso o sulla veranda.

• Per motivi di sicurezza, il robot aspirapolvere interrompe il funzionamento se non è in grado di muoversi per più di 5 minuti.
• Per riprendere il regolare funzionamento, spegnerlo e riaccenderlo dopo averlo spostato in una nuova posizione nella quale sia in grado di proseguire la sua funzione.

Informazioni sulla sicurezza

DURANTE L'USO

NOTA

Il robot aspirapolvere non è in grado di pulire completamente le aree che non è in grado di raggiungere, come per esempio gli angoli e gli spazi tra divani e pareti.

• Pulire di tanto in tanto queste zone manualmente.

NOTA

Se il robot aspirapolvere forma traccé di polvere, è possible che queste rimangano non pulite.

• In questo caso, raccogliere la polvere'utilizzando uno strumento diverso.

Con il panno per la pulizia inserito, il robot non riesce a spostarsi sui tappeti. (opzione)

• Per la pulizia dei tappeti, togliere il panno e la relativa piatra di fissaggio.

Non utilizzato quello prodotto con un panno umido o bagnato. (opzione)

PULIZIA E MANUTENZIONE

Durante la pulizia del prodotto, non spruzzarvi sopra acqua né pulirlo con sostanse volatili quali benzina, diluenti o alcohol.

• La mancata osservanza di但这a precauzione cui cause gravi danni al prodotto.

Non premere con forza il paracolpi del robot aspirapolvere.

• In caso di danneggiamento del sensore paracolpi, il robot aspirapolverve cui utare pareti e mobili.

L'unità deve essere disassemblata o riassemblata solo da tecnici dell'assistenza qualificati.

• La mancata osservanza di但这a precauzione cui possa datti al prodotto.

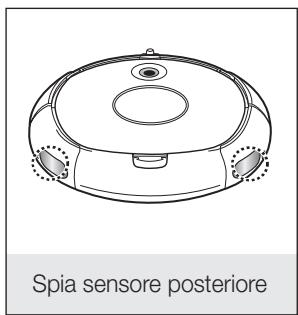

Rimuovere regolarmente eventuali corpi estranei accumulatisi davanti ai sensori Ostacoli e Dislivello.

• Lo sporco che si accumula sui sensori più comportare un funzionamento inaccurato dei sensori.

Informazioni sulla sicurezza

PULIZIA E MANUTENZIONE

Durante la rimozione di corpi estranei, spegnere l'apparecchio prima di verificare la spazzola di pulizia.

• La mancata osservanza di questa precauzione può comportare l'accensione accidentale dell'unità e causare lesioni personali o gravi danni al prodotto.

Se il cavo di alimentazione è danneggiato, richiederne la sostituzione a un technician补水o un centro assistenza.

• La mancata osservanza di esta precauzione può essere un incendio o una scarica elettrica.

Prima di pulire la base di ricarica, scollegare il cavo di alimentazione.

Al terme della pulizia, lavare e asciugare completeness il panno prima di riutilizzarlo. (opzione)

• In caso contrario, il panno potrebbe emanare cattivi odori.

Per effettuare la sostituzione della batteria, contattare un centro di assistenza Samsung Electronics.

• L'uso di batterie non originali cui poè comportare un malfunzionamento del prodotto.

Caratteristiche del prodotto

COMODA FUNZIONE VIRTUAL GUARD

E' possibile restringere il raggio d'azione del robot aspirapolvere a una zona delimitata using la modalità Fence (recinto virtuale) o effettuando la pulizia di più zone una alla volta utilizzando la modalità Guard (porta virtuale).

• Cosa significica riconoscimento della forma del soffitto (Visionary mappingTM)?

Questa funzione riconosce la forma del soffitto mediante una telecamera posizionata sulla parte superiore dell'apparecchio per identificare l'area da pulire e il modo migliorere per passarvi sopra e pulire agli sezione del pavimento.

PULIZIA DELICATA DI OGNI ANGOLO

Poiché il robot aspirapolvere è in grado di pulire il pavimento in modo sequenziale (己) seguendo una mappa determinata alla funzione di riconoscimento della forma del soffitto, è in grado di pulire ancighi angolo del pavimento.

VARIE MODALITA' DI PULIZIA

Per soddisfare tutte le esigenze di pulizia sono disponibili varie modalità di funzionamento.

1. Modalità Auto

Pulisce toutes le stanze in modo automatico.

2. Modalità Spot

Pulisce in modo accurato una zona delimitata.

Questa modalità può essere utilizzata per pulire bricile dipane o di torta.

3. Modalità Max

Continua ad effettuire la pulizia fino a quando la batteria è quasi scarica.

4. Modalità Manuale

E' possiblè utiliseizzare il robot manually mediante telecomando per pulire la superficie desiderata.

5. Modalità Turbo

In questa modalità, la spazzola principale ruota alla velocità massima consentendo una pulizia più efficace. (E' inoltre possibile cancellare modalità usando il telecomando.)

6. Modalità Bordi

Quando il Sensore ostacoli rileva un ostacolo durante la pulizia, il robot riduce la velocità per attenuare l'impatto e il Sensore paracolpi consente a sua volta di attutire ulteriormente l'urto. Inoltre, il robot riesce ad effettuire una pulizia accurata avvincandidosi il più possibile a bordi e angoli.

7. Modalità di pulizia programmata

All'ora impostata, il robot aspirapolvere inizia la pulizia del pavimento.

Caratteristiche del prodotto

AUTO RICARICA

Quando il livello di carica della batteria è basso, il robot aspirapolvere si dirige automaticamente verso la base di ricarica per effettuare una ricarica rapida.

SPAZZOLE ROTATIVE LATERALI PER LA PULIZIA DEI BORDI

Le spazzole rotative laterali per la pulizia dei bordi eseguono la pulizia dei punti più inaccessibili.

L'innovativo sistema di guida dell'aspirapolvere permette al robot di superare eventuali dislivelli tra le soglie con altezza massima di 1.5cm. A seconda della forma della soglia, il robot aspirapolvere potrebbe non essere in grado di ultrepassare un dislivello di 1,5 cm.

ANTI URTO

Il robotic aspirapolvere rileva ed evita eventuali ostacoli in due fasi. La fase 1 consiste nella rilevazione, da parte del sensore 8 ostacoli, di eventuali ostacoli lungo il percorso del robot in modo da evitare l'impatto; la fase 2 prevede l'assorbimento dell'urto da parte del sensore paracolpi.

DISPOSITIVO DI SICUREZZA

Se durante il funzionamento il robot aspirapolvere viene sollevato da terra, le ruote di guida, la spazzola principale, il motore di aspirazione, le spazzole rotative laterali vengono automaticamente fermate da un sensore di rilevamento.

Montaggio dell'aspirapolvere

COMPONENTI

Corpo principale

Telecomando

• Base di ricarica (Stazione)

Altricomponenti

Manuale dell'utente / 2 batterie

(opzione)

VIRTUALGUARD

Spazzola per pulizia

Porta telecomando

Filtro di ricambio

(opzione)

Panno in microfibre

(opzione)

Piastra di fissaggio del panno per la pulizia

[Unità principale]
Fronte

Lato

Fondo

Montaggio dell'aspirapolvere

NOMENCLATURA DELLE PARTI

[Base di ricarica (Stazione)]

[VIRTUAL GUARD : OPZIONE]

Installazione delle batterie

Le batterie non sono fornite in dotazione. Sono acquistabili separatamente.

Prima di utilizzato il prodotto installare le batterie alcaline ( tipo D).

1

Sollevare il coperchio del VIRTUAL GUARD premendo al contempo la leva di sblocco.

2

Inserire le batterie nella VIRTUAL GUARD come lostroatto nella figura sottostante. (Se le batterie vengono inserte alla rispetto la giusta polarità, la VIRTUAL GUARD non funziona.)

3

Una volta insertita la punta del coperchio nell'alloggiamento, spingere l'altro capo fino ad avvertire uno scatto.

• Specifiche: Batterie alkaline tipo D (LR20)

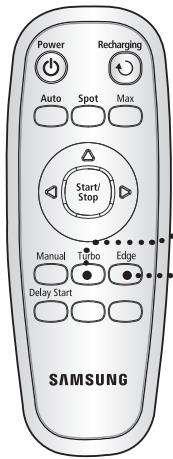

[Telecomando]

■ Inserimento delle batterie nel telecomando

Le batterie non sono montate nel telecomando al momento dell'acquisto dell'unità. Prima di utilizzare il prodotto insere le batterie alcaline (nome AAA).

1

Sollevare il coperchio del comparto batterie posto sul retro del telecomando, premendo al contempo la leva di sblocco.

2

Inserire le batterie nel telecomando come molto nella figura sottostante. (Se le batterie vengono inserte perché rispetto la giusta polarità, il telecomando non funziona.)

3

Una volta insertita la
punta del coperchio
nell'alloggiamo,
spingere l'altro capo fino
ad avvertire uno scatto.

• Mostra il timer, lo stato del progresso e i codici di erreore mediante numeroi, lettere e symboli grafici.

2. Indicatore livello batteria

• Ricarica: Mostra l'andamento della ricarica in tre fasi.
• In Uso: Mostra il livello di carica della batteria. Il livello di carica della batteria scende da FULL a agli livello indicato durante l'uso. (Quando la batteria è completamente scarica, un livello lampeggerà visualizzato "LO").

3. Pulizia programmata

• Quando è impostata la pulizia programmata, l'icona Pulizia programmata è accesa.

4. Ricarica

• Questa icona si attiva quando il robot aspirapolvere torna alla base di ricarica per ricaricare le batterie.

5. Visualizzazione della modalità di pulizia

• Ogni qualvolta il tasto della modalità di pulizia viene premuto, viene visualizzata la modalità di pulizia corrispondente.

(a) Modalità Auto: Questa icona si attiva quando la modalità di pulizia Auto è selezionata.
(b) Modalità Spot: Questa icona si attiva quando la modalità di pulizia Spot è selezionata.
(c) Modalità Max: Questa icona si attiva quando la modalità di pulizia Max è selezionata.
(d) Modalità Manuale: Questa icona si attiva quando la modalità di pulizia Manuale è selezionata.

TASTI

6. Avvio/Arresto

• Premere per avviare/terminare la pulizia.

7. Modalità di pulizia

• Premere per selezionare una modalità di pulizia. Una volta selezionata una modalità di pulizia, premere il tasto () per avviare la pulizia.

• Premere per programmare la pulizia. E' possible programmare l'avvio della pulizia forn a un massimo di 23 ore.

9. Ricarica

• Premendo loamento tasto, l'icona Ricarica si accende e il robot aspirapolvere torna alla base di ricarica per effettuate la ricarica delle batterie in esaurimento.

Funzionamento dell'aspirapolverere

INSTALLAZIONDE DEL ROBOT ASPIRAPOLVERE

ORDINE DI INSTALLAZIONE

1. Accensione e spegnimento

Perutilizzare il robot aspirapolvere,eneecessario accendere l'unita agenda sull'apposto tasto posto sul fondo dell'apparecchio.

2. Installazione della base di ricarica

Per effettuare la ricarica delle batterie del robot aspirapolvere è necessario installare la base di ricarica.

Poiché le batterie sono scariche al momento dell'acquisto, prima di utilizzato l'unità è necessario effettuare una carica completa.

3. Ricarica delle batterie

Prima di utilizzare il robot aspirapolvere è necessario caricare completamente le batterie.

4. Installazione della VIRTUAL GUARD

E' possibile restringere il raggio d'azione del robot aspirapolvere a una zona delimitata usinga la modalità Fence (recinto virtuale) o effettuando la pulizia di piùzone una alla volta utilizzando la modalità Guard (porta virtuale).

5. Inserimento di un PANNO (Opzione)

Fissare il panno al fondo del robot.

ACCENSIONE SPEGNIMENTO

Perutilizzareilrobotaspirapolvere necessario accenderlo.

Spegnendo il prodotto, tutte le sue impostazioni verranno ripristinate allo stato iniziale.

1. Girare l'unità per accenderla.

• Se le icone non si illuminano,cisiondicheca che la carica delle batterie si è esaurita. In quello caso, inseire il robot nella base di ricarica dopo averlo acceso.

• Notare che lo spegnimento dell'unità provocherà il ripristino di tutte le impostazioni allo stato iniziale.

• Se dall'accensione del prodotto non viene premuto alcun tasto per 5 minuti, il prodotto si spegne automaticamente per preservare la batteria. Per riaccendere il prodotto, tenere premuto per un istante il tasto (Run/Stop) (Avvia/Arresta) sull'unità o sul telecomando.

Inserendo il robot spento nella base di ricarica, la ricarica delle batterie non awerrà.

Funzionamento dell'aspirapolvere

INSTALLAZIONDE DEL ROBOT ASPIRAPOLVERE

INSTALLAZIONDE DELLA BASE DI RICARICA

1. Installare la base di ricarica su una superficie pianà.

1. Non devono essere presenti ostacoli entro 0,5 m sulla sinistra e sulla destra ed entro 1 m sul davanti.

1. Installare la base di ricarica in un luogo lavorente accessibile dal robot aspirapolvere.

1. Posizione are il cavo di alimentazione lungo la parete.

1. Se il pavimento è in legno, installare la base di ricarica nella stessa direzione dei listelli in legno.

NOTA

Mantenere sempre il cavo di alimentazione della base di ricarica collegato alla presa elettrica.

• Se la base di ricarica non è collegata a una presa elettrica, il robot aspirapolvere non è in grado di trovare la base per ricaricare automaticamente le batterie.

• Se il robot aspirapolvere viene tenuto分开ato alla base di ricarica, la batteria inizia a scariciarsi.

Funzionamento dell'aspirapolverere

INSTALLAZIONDE DEL ROBOT ASPIRAPOLVERE

RICARICA

Al momento dell'acquisto del prodotto, la batteria è completamente scarica ed è necessario caricarla completeness prima dell'utilizzo.

Accendere il prodotto premendo l'interruttore posto sul fondo.

1. Una volta allineati i contatti di ricarica del corpo principale dell'unità con i contatti presenti sulla base di ricarica, premere il prodotto fino ad avvertire l'avviso di "ricarica in corso" proveniente dalla base.

2. La spia di ricarica diventa verde.

1. Verificare lo stato della ricarica del robot aspirapolvere.

2. All'inizio della ricarica, sul pannello del display verranno visualizzati in sequenza il livello di carica della batteria e " B".

3. Al termine del ciclo di ricarica, sul pannello del display verranno visualizzati in sequenza il livello di carica della batteria e "FULL".

Ricarica in corso

Ricarica completa

• Quando sul display il livello della batteria lampeggia durante la pulizia, il robot aspirapolvere interrompe le sue operazioni per dirigersi automaticamente alla base di ricarica per effettuare la carica delle batterie.
• Quando il display lampeggia con il symbolo "LO" durante al pulizia, il robot aspirapolvere non può essere gestito mediante il telecomando o i tasti posti sul corpo principale dell'unità. In questo caso, portare manually il robot alla stazione di ricarica e collegarlo. (Cio avviene quando la batteria è completamente scarica.)


Carica completa
Ricarica in corso
Ricarica necessaria

• Al momento dell'acquisto iniziale del prodotto, sono necessari circa 120 minuti per effettuire una ricarica completa della batteria per avera una autonoma di funzionamento di circa 90 minuti.
• Se la ricarica viene efectuata quando la batteria è surriscaldata, il tempo necessario per la ricarica può risultare maggiore.
• Misure da intraprendere quando la ricarica non viene effettuata in modo regolare. Se il robot aspirapolvere non più essere ricaricato automaticamente in modo regolare, verificare le segmente condizioni:
• Spagnere e riaccendere l'unità agenda sul tastingo posto sul fondo del prodotto (Reset).
• Ricollegare l'aspirapolvere alla base di ricarica (Reset).
• Verificare che non vi siano corpi estranei sul connettore della base di ricarica e pulire il connettore posto sull'unita e quello della base di ricarica con un panno asciutto.
• Verificare che non vi siano oggetti vicino alla base di ricarica che possano riflettere il segnale.
• Quando i robot aspirapolvere viene separato alla base di ricarica, le batterie iniziano a scarici naturalmente.
• Se possible procedere alla ricarica delle batterie medianta la base di ricarica. (In caso di assenza prolungata per un viaggio di lavoro o una vacanza, spegnere il robot aspirapolvere e scollegare la spina del cavo di alimentazione della base di ricarica.)

Funzionamento dell'aspirapolverere

INSTALLAZIONDE DEL ROBOT ASPIRAPOLVERE

INFORMAZIONI SULLA BATTERIA

■ Il robot aspirapolvere è alimentato da una batteria ricaracabile nichel-metallo idruro (NiMH) ed è dotato di una protezione per la sovraccarica al fine di garantirne una lunga durata.
Il periodo di garanzia della batteria è di 6 mesi alla data di acquireo.
- Prima di acquistare una nuova batteria, fornire al centro di assistenza il nome del modello della batteria e richiedere il ricambio originale recante il symbolo (HAMSUNG).

• Questa batteria è studiata solo per l'uso con robot aspirapolvere Samsung. E' proibito l'uso con altri appearecchi o per altri scopi.
• Non disassemblare o modificare la batteria.
• Ricaricarra in un luogo ben ventilato.
• Non collocare la batteria su un fuoco o una sorgente di calore.
• Non appoggiare oggetti metallici sui poli (+) o (-) della batteria.
• Tenere il prodotto all'interno (0^ 40^) .
• Prima di smaltire quello prodotto, smaltire le batterie in modo responsablee.
• Non smaltire le batterie insieme ai normali rifiuti domestici.

• Seguire tutte le normative locali per lo smaltimento delle batterie ESAuste.

• Se le batterie non sono regolarmente funzionanti, non disassemblare. Contattare il più vicino Centro di assistenza.

• Un maggiore tempo di ricarica e una minore durata della batteria indica l'approssimarsi della fine del ciclo di vita della batteria. Contattare un Centro di assistenza autorizzato per richiedere un batteria sostitutiva.

La batteria ricaricabile incorpora nel prodotto non è sostituibile dall'utente.

Per informazioni sulla sostituzione, rivolgersi al fornitore del servizio.

Funzionamento dell'aspirapolvere

INSTALLAZIONDE DEL ROBOT ASPIRAPOLVERE

INSTALLAZIONE DELLA VIRTUAL GUARD (Opzione)

E' possibile restringere il raggio d'azione del robot aspirapolvere a una zona delimitata usinga la modalità Fence (recinto virtuale) o effettuating la pulizia di più zone una alla volta utilizzato la modalità Guard (porta virtuale).

Funzioni dei tasti

1. Funzioni della spia Modalità

• Modalità Fence (barriera virtuale): La spia rossa lampeggia.
• Modalità Guard (porta virtuale): La spia verde lampeggia.
• Off: La spia è spenta.

2. Impostazione della modalità

• Premendo il tasto Modalità/Alimentazione verranno attivate in sequenza le seguenti modalità, Fence (barriera virtuale) Guard (porta virtuale) Off (specnimento).

• La distanza della parete virtuale è di 2,5 m come minimo e può essere differente in funzione e degli ambienti e dello stato di movimento del robot.

Formazione di una barriere (parete virtuale)

VIRTUAL GUARD create un barriere invisibile che il robot aspirapolvere non è in grado di superare.

Per es. di fronte a vasi, mobili, porte d'ingresso e casi via.

1. Selezionare la modalità (parete virtuale) using il tasto Modalità/Alimentazione.
2. La spia della modalità lampeggia in rosso.
3. Installare la VIRTUAL GUARD di fronte all'area per la quale si desidera bloccare l'accesso al robot aspirapolvere.
4. Installare la VIRTUAL GUARD in modo che il sensore di rilevamento della distance formi una barriere invisibile che il robot aspirapolvere non è in grado di superare.

Funzionamento dell'aspirapolverere

Uso della modalità Guard (porta virtuale) (Opzione)

VIRTUAL GUARD forma una porta invisibile che il robot aspirapolvere non è in grado di superare fino alla completeness pulizia della stanza. VIRTUAL GUARD après la porta invisibile solo una volta terminate la pulizia della stanza.

1. Selezionare la modalità Guard (porta virtuale) using il tasto Modalità/Accensione.

• La spia della modalità lampeggia in verde.

2. Installare VIRTUAL GUARD all'ingresso della stanza da pulire.

• Installare la VIRTUAL GUARD in modo che il sensore di rilevamento della distance formi una barriera invisibile che il robot aspirapolvere non è in grado di superare.

• In caso di non utilizzato della modalità VIRTUAL GUARD, disattivarla.

(In caso di inutilizzato prolongato del robot aspirapolvere, estrarre le batterie per evitare che si scarichino.)

• Se il tasting Modalità/Alimentazione non funziona, ciò indica che le batterie sono scariche. In quello caso, sostituirle. (Specifiche: batterie alcaline tipo D (LR20))
• E' possible acquistare una ulteriore VIRTUAL GUARD presso un Rivenditore autorizzato Samsung Electronics.

• Poiché viene formata una barriera invisibile per impedire al robot aspirapolvere di urtare la VIRTUAL GUARD, si consiglia di installare la VIRTUAL GUARD entro 30 cm dalle pareti esterne.

Informazioni sul sensore IrDA.

• La trasmissione a infrarossi potrebbe essere irregolare nei luoghi esposti a luce alogena o in spazi aperti.
• Il robot aspirapolvere utilizza 3 tipi di dispositivi a infrarossi, dei quali uno potrebber non funzionare regolarmente davanti a un'alto disposivo con priorità superiore.
• Durante il controllo del robot aspirapolvere mediante telecomando, il robot potrebbe attraversare la barriera virtuale del VIRTUAL GUARD o urtare un ostacolo il cui segnale abbia una priorità maggiore rispetto a quello della VIRTUAL GUARD.
• In caso di uso del robot in un ambiente ristretto o a una distanza ridotta, l'unità potrebbe non funzionare regolarmente a causa delle interferenze dei segnali a infrarossi.
• Installare la VIRTUAL GUARD lontano alla base di ricarica poiché, se troppo vicina, potrebbe interrompere le operazioni di ricarica automatica.
• In caso di utilizzo simultaneo di più robot aspirapolvere, il loro funzionamento potrebberisultare irregolare a causa delle interferenze dei segnali a infrarossi.

[Priorità dei segnali a infrarossi]

Telecomando

VIRTUAL GUARD

Base di ricarica

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

INSERIMENTO DI UN PANNO (Opzione)

Il panno in microfibre consente di rimuovere la polvere in modo più efficace.

Istruzioni per l'insertimento del panno

1. Fissare il panno al velcro sulla piastra di fissaggio.

2. Fissare il panno verificando che la linea di fissaggio non sua coperta.

3. Allineare i fori della piatra di fissaggioagli elementi corrispondenti sul fondo del robot, quindi premere gli elementi in posizione finché si avverte il 'clic' che segnala il corretto insertimento.

4. E' importante notare che se la piastra non è correttamente inserita potrebbe separatarsi dal robot durante la pulizia.

* Fissare il panno in modo che sia parallelo alla linea di fissaggio.

1. Collocare la piastra di fissaggio del panno sul pavimento e premere verso il basso.

• Poiché il robot non riesce a muoversi sui tappeti se il panno è inserito, rimuovere si il panno sia la piastra di fissaggio prima di eseguirne la pulizia.
• Al termine della pulizia, lavare il panno sporco.
• Far asciugare completeness il panno prima di riutilizzarlo. (Non utilizzato panni umidi o bagnati.)
• In presenza di superfici bagnate, per esempio se è caduto del caffe sul pavimento, non utilizzato il panno per asciugare la macchia per evitare di sporcare il resto del pavimento con il panno sporco.

Funzionamento dell'aspirapolverere

USO DEL ROBOT ASPIRAPOLVERE

AVIARE/INTERROMPERE LA PULIZIA

E' possibile attivare o disattivare tutte le funzioni del robot aspirapolvere.

Ogni funzioneiene eseguita solo se l'interruttore di accensione è in posizione On.
- Quando il robot aspirapolver è in funzione, premere il tasto (Start/Stop) per annullare l'operazione e selezionare una funzione.

Accensione e spegnimento

Accensione

• Telecomando: Premere il tasto [Power].
• Unità principale: Premiere il tasto ( stop)

Spegnimento

• Telecomando: Premere il tasting [Power].
• Unità principale: Tenere premuto il tasto () per 3 secondi.

Uso del telecomando

Avviare/interrompere la pulizia

Avviare

• Telecomando: Premere il tasto Auto, Spot, Max, Manuale o Bordi.
• Unità principale: Selezionare la modalità Auto / Spot / Max / Manuale / Bordi premendo il tasto (Modo) quando premere ((Sta))
• All'inizio del ciclo di pulizia, il robot aspirapolvere inizia a muoversi.
• La pressione del tasto ( () )swana la selezione di una modalità di pulizia attiva la modalità di pulizia Auto.

Interrompere

• Per arrestare le operazioni del robot, premere il tasto (Start) sul telecomando o il tasto sull'unità principale.
• Quando le operazioni di pulizia vengono interrotte, il robot aspirapolvere si ferma.

Uso dei tasti dell'unita principale

Funzionamento dell'aspirapolverere

USO DEL ROBOT ASPIRAPOLVERE

RICARICA

Premendo il tastingo Ricarica, il robot aspirapolvere torna alla base di ricarica per effettuare la ricarica delle batterie.

• Quando il robot aspirapolver è in funzione, premere il tasto (Start) per annullare l'operazione e premere il tasto Ricarica.

1. Premere il tasting Ricarica.

2. L'icona dell'unità principale () si accende e il robot torna alla base di ricarica.

3. Per interrompere il ritorno del robot alla base di ricarica, premere il tasto ( Stop) .
4. Per testare la funzione di ricarica automatica, premere il tasto Ricarica quando il robot si trovava a meno di 1,5 m alla base di ricarica.

Uso del telecomando

Risoluzione dei problemi nel caso il robot aspirapolvere non ritorni alla base di ricarica

• Verificare l'installazione della base di ricarica

• Quando la base di ricarica si trovva in una posizione nella quale non è in grado di guidare il robot fino adessa.

• Quando la base di ricarica si trova a una distanza superiore ai 5m dal robot aspirapolvere.

: Il robot può impiegare un tempo superiore per tornare alla base di ricarica.

• Ricaricare manualmente il robot aspirapolvere nei seguenti casi.

• Quando la base di ricarica è situata in un angolo.

• Quando la batteria è Completely scarica.
• Quando il robot aspirapolvere è impigliato in un ostacolo (mobili, ecc.)
• Quando il robot non è in grado di ultrepassare un dislivello per dirigersi alla base di ricarica.

Uso dei tasti dell'unità principale

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA AUTOMATICA

Il robot aspirapolvere si muove autonomamente ed esegue la pulizia automatica della casa fino al suo completamento.

• Se le operazioni di pulizia hanno inizio quando il robot è inserito nella base di ricarica, il tempo necessario per ritornarvi sare minore poiché il robot aspirapolverere memorizza la posizione originale durante il suo movimento.
  Se il livello di carica delle batterie è molto basso durante le operazioni di pulizia, il robot aspirapolvere tornerà automaticamente alla base di ricarica per poi riprendere la pulizia una volta ricaricate le batterie. (Numero di operazioni di pulizia riprese: una)

Tasto unità principale	Tasto telecomando	Sequenza configurazione
Mode Start Stop 1volta	Auto	1 Impostare la modalità.
Start Stop	Start/Stop	2 Annullare la modalità.

Informazioni sulla funzione Riprendi pulizia

• Se il robot aspirapolvere valuta che la pulizia è stata completata, la funzione Riprendi pulizia non viene eseguita.
• Spostando il robot aspirapolvere o premendo un taste nelle l'unità è in carica, il robot aspirapolvere giudicherà la pulizia come completata terminando l'attività.

• Non spostare il robot aspirapolvere o premere un tastingo durante la pulizia. In caso contrario, il robot aspirapolvere aviero nuovamente la pulizia dall'inizio.
• Premendo il tasto Turbo sul telecomando, sul display apparirà il messaggio di accensione "Turbo On" (08888) o specnimento "Turbo Off" (08888) della modalità. Quando viene visualizzato il messaggio "Turbo On", è possibile eseguire la pulizia del pavimento in modalità Turbo.
• Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione "Ostacoli On" (On Ed 92) o spegnimento "Ostacoli Off" (Off Ed 92) della modalità. Quando viene visualizzato il messaggio "Ostacoli On", è possible eseguire la pulizia del pavimento in modalità Ostacoli.
• Selezionando entrambé le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (E888→Ed92).

Modalità Normale

Modalità Turbo
Modalità Ostacoli

Pulizia completata

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULZIA SPOT

E' possibile effettuare la pulizia di una zona specifica contente ad esempio briciole di pane o di biscotti, polvere o simili.

Posizione il robot aspirapolvere nella zona da pulire.

Tasto unità principale	Tasto telecomando	Sequenza configurazione
Mode Start Stops	Spot	1 Impostare la modalità.
2volte		2 Annullare la modalità.

• Nella modalità di pulizia Spot, il robot aspirapolvere esegue la pulizia di un'area di 1,5 m x 1,5 m.
• Una volta terminata la pulizia, il robot aspirapolvere visualizzerà sul display i messaggi Fine, Arresto e Stand by.

Quando il robot aspirapolvere è inserito nella base di ricarica, la funzione di pulizia spot non è supportata.

• Premendo il tasto Turbo sul telecomando, sul display apparirà il messaggio di accensione "Turbo On" (388888) o spegnimento "Turbo Off" (3888888) della modalità. Quando viene visualizzato il messaggio "Turbo On", è possibile eseguire la pulizia del pavimento in modalità Turbo.
• Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione "Ostacoli On" (On Ed 92) o spegnimento "Ostacoli Off" (OF F. Ed 92) della modalità. Quando viene visualizzato il messaggio "Ostacoli On", è possibile eseguire la pulizia del pavimento in modalità Ostacoli.
• Selezionando entrambé le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (E888→E92).

Modalità Normale
Modalità Turbo

Modalità Ostacoli

Pulizia completata

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA MAX

Il robot aspirapolvere si sposta automaticamente ed esegue la pulizia fino ad esaurimento della carica delle batterie e il livello di carica visualizzato è uno.

• Se le operazioni di pulizia hanno inizio quando il robot è inserito nella base di ricarica, il tempo necessario per ritornarvi sare minore poiché il robot aspirapolvere memorizza la posizione originale durante il suo movimento.
  Se il livello di carica delle batterie è molto basso durante le operazioni di pulizia, il robot aspirapolvere tornerà automaticamente alla base di ricarica per poi riprendere la pulizia una volta ricaricate le batterie. (Numero di operazioni di pulizia riprese: una)

Tasto unità principale	Tasto telecomando	Sequenza configurazione
Mode Start Stop	Max	1 Impostare la modalità.
3volte		2 Annullare la modalità.

Informazioni sulla funzione Riprendi pulizia

• Se il robot aspirapolvere giudica di aver terminato la pulizia, la funzione Riprendi pulizia non verrà eseguita.
• Spostando il robot aspirapolvere o premendo un taste nelle l'unità è in carica, il robot aspirapolvere giudicherà la pulizia come completata terminando l'attività.

• Non spostare il robot aspirapolvere o premere un tasto durante la pulizia. In caso contrario, avvierà nuovamente la pulizia dall'inizio.
• Premendo il tasting Turbo sul telecomando, sul display apparirà il messaggio di accensione "Turbo On" (88888) o spegnimento "Turbo Off" (88888) della modalità. Quando viene visualizzato il messaggio "Turbo On", è possible esquire la pulizia del pavimento in modalità Turbo.
• Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione "Ostacoli On" (On Ed 9E) o spegnimento "Ostacoli Off" (OF F Ed 9E) della modalità. Quando viene visualizzato il messaggio "Ostacoli On", è possible eseguire la pulizia del pavimento in modalità Ostacoli.
• Selezionando entrambé le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (8888→898).

Funzionamento dell'aspirapolvere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA MANUALE

E' possiblo spostare il robot aspirapolvere per pulire una zona specifica usando direttamente il telecomando.

Posizione il robot aspirapolvere nella zona da pulire manually.
E' possible eseguire la pulizia manualmente using solo il telecomando.

Tasto unità principale	Tasto telecomando	Sequenza configurazione
Mode Start Stop 4volte	Manual	1 Impostare la modalità.
Start Stop	3 Start/Stop	2 Annullare la modalità.

• Quando il robot aspirapolvere è nella base di ricarica, la funzione di pulizia manuale non è disponibile.

• Premendo il tasto Turbo sul telecomando, sul display apparirà il messaggio di accensione "Turbo On" (08888) o specnimento "Turbo Off" (08888) della modalità. Quando viene visualizzato il messaggio "Turbo On", è possible eseguire la pulizia del pavimento in modalità Turbo.

• Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione "Ostacoli On" (On Edge) o spegnimento "Ostacoli Off" (Off Edge) della modalità. Quando viene visualizzato il messaggio "Ostacoli On", è possible eseguire la pulizia del pavimento in modalità Ostacoli.

• Selezionando entrambé le modalità Turbo e Ostacoli contemporaneamente, sul display apparirà il messaggio (E888→E99).

Tasti direzionali (Avanti, Sinistra, Destra) Funzione retromarcia non disponibile.

Funzionamento dell'aspirapolverere

USO DEL ROBOT ASPIRAPOLVERE

PULIZIA PROGRAMMATA

E' possibile programmare l'inizio della pulizia a partire da uno specifico orario. (Tempo prima dell'avvio: fino a 23 ore)

La pulizia programmata viene eseguita solo se il robot aspirapolvere è inserito nella base di ricarica.

Tasto unità principale	Tasto telecomando	Sequenza configurazione	Esempio) Per avviare la pulizia\ dopo 5 ore dall'ora corrente
Delay Start	Delay Start	1 Attivare la modalità di Pulizia Programmata.	Flash
Mode Recharging	Basso Start/Stop Alto	2 Quando il tasto viene premuto l'orario viene aumento o diminuito.	Flash
Delay Start	Delay Start	3 Terminare l'impostazione.	5:HR
Start		4 Annullare l'impostazione.	L'icona si disattiva.

Una volta terminata l'impostazione, e premendo il tasto () al posting del tasto Delay Start (Avviamento ridardato), la programmazione della pulizia viene annullata.

Una volta completata l'impostazione, spostando manually il robot aspirapolvere alla base di ricarica, la pulizia programmata viene annullata.

Funzionamento dell'aspirapolverere

USO DELLE FUNZIONI AGGIUNTIVE

E' possibile utilizzare il robot in modo più efficente ed efficace applicando le autres funzioni di pulizia.

La configurazione delle funzioni aggintive è possible solo con il telecomando.

Modalità Turbo

Premendo il tasto Turbo sul telecomando, sul display apparirà il messaggio di accensione "Turbo On" (88888) o spegnimento "Turbo Off" (8888888) della modalità.

Turbo On (modality Turbo): La spazzola principale ruota alla massima velocità.

Turbo Off (modalità Normale): La spazzola principale ruota a velocità normale.

Modalità Ostacoli

Premendo il tasto Edge (Ostacoli) sul telecomando, sul display apparirà il messaggio di accensione "Ostacoli On" (On Ed92) o spegnimento "Ostacoli Off" (OF F E d92) della modalità.

Ostacoli On (modalità Ostacoli): Il robot esegue la pulizia del pavimento toccando e seguendo il perimetro degli ostacoli che trova sul suo percorso.

Ostacoli Off (modalità Ignora ostacoli): Il robot esegue la pulizia del pavimento evitando gli ostacoli che trova sul suo percorso.

Quando il messaggio Ostacoli Off (modalità Ignora ostacoli) viene visualizzato sul display, il robot potrebbe colpire eventuali ostacoli sottili o di colore scuro che trovava sul suo percorso.

Manutenzione strumenti e filtering

PULIZIA DEL ROBOT ASPIRAPOLVERE

TENERE A MENTE I METODI DI PULIZIA E MANUTENZIONE

Se l'interruttore di alimentazione è danneggiato, rivolgersi a un technician dell'assistenza per evitare eventuali incidenti.
Non utilizzato alcuno strumento o dispositorio meccanico non previsto dal costruttore che possa deformare il robot aspirapolvere.

• Spagnere sempre l'unità premendo il tasto di alimentazione sono sul fondo prima di effettuare la manutenzione del robot aspirapolvere.
  In caso contrario, il robot potrebbe attivarsi improvisamente causando lesioni.

PULIZIA DELLA SPIA DEL SENSORE E DELLA TELECAMERA

Spagnere sempre l'unità premendo il tasto di accensione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

Non spruzzare acqua, diluenti, benzina o sostanze similidi direttamente sul corpo del robot aspirapolvere.

Pulire delicatamente la spia del sensore e la telecamera using an un panno morbido.

Manutenzione strumenti e filtering

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLA VASCHETTA DI RACCOLTA POLVERE E DEL FILTRO

Per prima casa, svuotare la vaschetta di raccolta polvere prima di pulirla.

• Durante l'estrazione della vaschetta, prestare attenzione a non rovesciare la polvere raccolta.
  ■ Vuotare la vaschetta nei seguenti casi.

• Quando nella vaschetta si è accumulata una quantità eccessiva di polvere.

• Quando la Potenza di aspirazione si è ridotta.
• Quando improvisamente la rumorosità è augmentata.

Filtro

Coperchio vaschetta di raccolta polvere

1. Premere il tasto di espulsione della vaschetta di raccolta polvere (PUSH), quindi estrarre la vaschetta.

1. Separare la vaschetta extraendola nella direzione illustrata alla freccia in figura.

1. Separare il filtro alla vaschetta di raccolta estraendolo nella direzione illustrata alla freccia in figura.

1. Pulire il filtro e la vaschetta di raccolta polvere.

2. Entrambi possono essere puliti in acqua corrente.

1. Rimontare il filtro nella vaschetta di raccolta.

2. Accertarsi che la griglia del filtrio sia rivolta verso il basso. Non è possibile montarlo in modo diverso.

1. Chiudere il coperchio della vaschetta di raccolta polvere e reinserirla nella'unità principale.

Manutenzione strumenti e filtering

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLA SPAZZOLA PRINCIPALE

Spagnere sempre l'unità premendo il tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

• Dal momento che la polvere raccolta nella vaschetta potrebbe fuoriuscire, estrarre la vaschetta di raccolta prima di pulire la spazzola.

1. Separare la vaschetta di raccolta dal corpo dell'aspirapolvere premendo il tasto di espulsione della vaschetta (PUSH).

1. Dopo ave verificato l'eventuale presenza di corpi estranei, premere il tasto di sgancio che trattiene il coperchio della spazzola per分开rlo dal corpo dell'aspirapolvere.

1. Sollevare la spazzola dal corpo dell'aspirapolvere.

1. Rimuovere alla spazzola eventuali corpi estranei quali capelli o filamenti usando una spazzola per la pulizia o un aspirapolvere.

1. Al terme della pulizia, fissare per prima la parte laterale della spazzola quando l'alto lato dello stesso modo.

Manutenzione strumenti e filtro

PULIZIA DEL ROBOT ASPIRAPOLVERE

1. D再也没有 un esercizio in cui non è il genere di ceneri, e non è il genere di ceneri.

• Al fine di prevenir l'otturazione del robot aspirapolvere, prestare attenzione a non aspirare stuzzicadenti o bastoncini di cotone.
• Se la rimozione degli oggetti è complicata, contattare il Centro di assistenza.
• Poiché il robot aspira la sporciazia presente sul pavimento, è possibile che aspiri ancche capelli e altri filamenti. Controllare ed eventualmente pulire regolarmente la spazzola.

Manutenzione strumenti e filtering

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLE SPAZZOLE ROTATIVE LATERALI PER LA PULIZIA DEI BORDI

Spagnere sempre l'unità premendo il tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

1. Verificare che le spazzola per la pulizia dei bordi non sua piegata e non presenti oggetti incastrati.

1. Indossando quanti di gomma, avvolgere la spazzola in un panno imbevuto d'acqua calda per circa 10 secondi quando svolgere il panno.

1. Ruotando la spazzola, ripetere la procedura descritta al punto 2.

1. Se si sono incastrati capelli o filamenti tra la spazzola e il corpo dell'unità, con un cacciavite a croce svitare ed estrarre la vite di ritenuta posta sul lato della spazzola.

Prima di rimontare la spazzola, verificare che il segno "L" sul bordo della spazzola e il segno "L" sul corpo principale siano allineati, quando rimontare la spazzola. (La lettera "R" è incisa sulla parte destra della spazzola.)

Dal momento che nella spazzola rotativa si impigliano fácilmente capelli e altri corpi estranei, effettuarne frequentlymente la pulizia.

Una quantità eccessiva di corpi estranei più danneggiare la spazzola.

Manutenzione strumenti e filtering

PULIZIA DEL ROBOT ASPIRAPOLVERE

PULIZIA DELLE RUOTE DI GUIDA

Spagnere sempre l'unità premendo il tasto di alimentazione posto sul fondo prima di effettuare la manutenzione del robot aspirapolvere.

Se il robot aspirapolvere inizia a procedere a zig zag, verificare che non vi siano corpi estranei incastrati fra le ruote di guida.

1. Nel pulire le ruote di guida, posizionare un panno morbido sul pavimento e capovolgere il corpo principale, appoggiandolo con cura.

1. Verificare l'eventuale presenza di corpi estranei e rimuoverli con un bastoncino o un paio di forbici non appuntite.

CURA E MANUTENZIONE DELLA SPAZZOLA (OPZIONE)

Un panno sporco può emettere cattivo odore. Mantere il panno sempre pulito.

1. Separare il panno alla piastra fissata sul fondo del robot.

1. Rimuovere il panno alla piastra.

1. Lavare il panno in acqua pulita.

1. Lasciare asciugare completeness il panno in un luogo ventilato prima di utilizzato nuovamente.

CHECKLIST PRIMA DI CHIAMARE L'ASSISTENZA

SINTOMO	CHECKLIST	MISURA DA INTRAPRENDERE
Il robot aspirapolvero non funziona prima della pulizia.	La vaschetta di raccolta è insertita correttamente?L'interruttore di alimentazione è in posizione On?E' arrivata la modalità di pulizia (sul display)?Lampeggia un solo settore del livello di carica della batteria e sul display compare 'LO'?Il robot aspirapolvere non funziona quando le batterie del telecomando sono scariche.	Montare la vaschetta di raccolta polverePortare l'interruttore di alimentazione in posizione On.Premere il tasto (sul display). (Per spegnere il robot, tenere premuto il tasto (sul display) per almeno 3 secondi.)Sollevare il robot aspirapolvere e inserirlo manually nella base di ricarica per ricaricarlo.Sostituire le batterie del telecomando. (Tipo AAA)
Il robot aspirapolvere ha interrotto il funzionamento durante la pulizia.	Lampeggia un solo settore del livello di carica della batteria e sul display compare 'LO'?Il robot si è impigliato in quale cavo sul pavimento?Il robot si è fermato di fronte a un dislivello? - La ruota di guida si è sollevata.Sulla spazzola si è avvolto un fazzoletto o un altro oggetto simile?Il robot è rimasto incastrato nella soglia della porta?	Sollevare il robot aspirapolvere e inserirlo manually nella base di ricarica per ricaricarlo.Spegnerlo e togliere i cavi.Spagnere il robot aspirapolvere e spostarlo in un altro punto da pulire.Spagnere il robot aspirapolvere e rimuovere il fazzoletto.Spagnere il robot aspirapolvere e spostarlo in un altro punto da pulire.
La potenza di aspirazione è debole.	Controllare se la vaschetta di raccolta polvere è piena.Controllare se la bocchetta di aspirazione è ostruita da corpi estranei.Controllare se il filtrò è intasato.	Arrestare il robot aspirapolvere e svuotare la vaschetta di raccolta polvere.Spagnere il robot aspirapolvere e rimuovere i corpi estranei nella bocchetta di aspirazione.Pulire il filtrò.

CHECKLIST PRIMA DI CHIAMARE L'ASSISTENZA

SINTOMO	CHECKLIST	MISURE DA INTRAPRENDERE
Il robot aspirapolverenon è in grado di trovare la base di ricarica.	Verificare se la spina di alimentazione della base di ricarica sia correttamente inserita nella presa elettrica.Rimuovere eventuali ostacoli presenti nel raggio di un 1 m davanti e 0,5 m ai lati della base di ricarica.Se i poli di ricarica sono sporchi, pulirli con un panno asciutto.La VIRTUAL GUARD è installata nei pressi della base di ricarica?	Spostare la VIRTUAL GUARD in una posizione diversa in modo che il robot possa raggiungere la base di ricarica.
Il robot aspirapolvere oltrepassa la VIRTUAL GUARD.(Opzione)	Le batterie della VIRTUAL GUARD sono esaurite?La VIRTUAL GUARD è impostata in modalità Guard (porta virtuale)?La lampada che indica la modalità è spenta?	Sostituire le batterie.(2 alcaline tipo D (LR20))Impostare la VIRTUAL GUARD in modalità (parete virtuale).Verificare che la VIRTUAL GUARD sia spenta, quando impostarla nella modalità desiderata.
La durata della batteria della VIRTUAL GUARD è troppo esigoo.(Opzione)	Si stanno utilizzato batterie drycell al manganese?	Sostituire le batterie con nuove batterie alcaline.(2 alcaline tipo D (LR20))

Risoluzione dei problemi

RISOLUZIONE DEI PROBLEMI MEDIANTE CODICI DI ERRORE

CODICE DI ERRORE	CAUSA	SOLUZIONE
C 00	Il robot aspirapolvere è rimasto intrappolato o si è fermato durante il movimento.	Spagnere l'unità premendo il tasto sul fondo del robot e spostarlo in una posizione diversa.
C 01	Un corso estraneo (filamenti, carta, glacattoli, ecc.) è rimasto impigliato nella spazzola principale.	Spagnere l'unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nella spazzola principale.
C 02	Un corso estraneo (filamenti, carta, glacattoli, ecc.) è rimasto impigliato nella ruota di guida sinistra.	Spagnere l'unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nella ruota di guida sinistra.
C 03	Un corso estraneo (filamenti, carta, glacattoli, ecc.) è rimasto impigliato nella ruota di guida destra.	Spagnere l'unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nella ruota di guida destra.
C 05	Verificare il sensore paracolpi.	Tirare leggermente versuso l'esterno il paracolpi incastrato.
C 06	La spia del sensore Ostacoli è sporca (polvere, macchie o altro).	Spagnere l'unità premendo il tasto sul fondo del robot e pulire la spia del sensore anteriori e posteriore usando un panno morbido.
C 07	La spia del sensore di dislivello è sporca (polvere, macchie o altro).	Spagnere l'unità premendo il tasto sul fondo del robot e pulire la spia del sensore di dislivello usingo un panno morbido.
C 08	La vaschetta di raccolta polvere non è insertita.	Inserire la vaschetta di raccolta polvere fino ad avvertire un "clic".
C 09	Un corso estraneo (filamenti, indumenti, ecc.) è rimasto intrappolato nelle spazzole rotative laterali per la pulizia dei bordi.	Spagnere l'unità premendo il tasto sul fondo del robot e rimuovere il corpo estraneo impigliato nelle spazzole.

• Premendo il tasto Avvio/Arresto o il tasto di alimentazione, il codice di erre scompare.

Specifiche del prodotto

Corpo principale

Base di ricarica (Stazione)

Specifiche del prodotto

CLASSIFICAZIONE	ARTICOLO	DETTAGLIO
Specifiche meccaniche	Diametro	355mm
	Altezza	93mm
	Peso	4.0kg
Specifiche elettriche	Tensione di corrente	AC 220-240V~, 50-60Hz
	Consumo elettrico per la ricarica	50 W
	Consumo elettrico dell'unità principale	40 W
	Specifiche delle batterie	14.4V / 2,000 mA
Specifiche di pulizia	Capacità vaschetta di raccolta polvere	Circa 0.6 l
	Tipo di ricarica	Ricarica automatica/Ricarica manuale
	Modalità di pulizia	Auto, Spot, Max, Manuale, Pulia programmata
	Tempo di ricarica	Circa 120 minuti
	Durata pulizia(calcolo sulla base di pavimenti con superfici lisce)	Circa 90 minuti
Metodo di pulizia		Riconoscimento forma soffitto
Tipio tasting unità principale		Tipio tasting

Questo aspirapolvere è approvato conformamente a quanto segue.

Direttiva CEM: 2004/108/EEC

Direttiva sulla sicurezza di basso voltaggio: 2006/95/EC

SAMSUNG

Se avete commenti oedomande sui prodotti Samsung,

contattate il Servizio Clienti Samsung.

800-SAMSUNG(726-7864)

www.samsung.com

Robo-Sauger

Benutzerhandbuch

Planet

First

100%

Recycled Paper
