Water Machine Basic 283000 - Distributore d'acqua PRINCESS - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Water Machine Basic 283000 PRINCESS in formato PDF.
| Tipo di prodotto | Erogatore d'acqua (da banco) |
| Modello | Water Machine Basic 283000 |
| Marca | Princess |
| Tipi di acqua | Acqua a temperatura ambiente e fredda naturale |
| Installazione | Collegamento diretto alla rete idrica |
| Pressione minima acqua | 1,5 bar (150000 Pa) |
| Pressione massima acqua | 3,5 bar (350000 Pa); oltre è necessario un riduttore di pressione |
| Alimentazione | Elettrica (spina alla rete) |
| Metodo di raffreddamento | Refrigerazione a compressore |
| Intervallo di temperatura | Da 5°C a 10°C (regolabile tramite manopola del termostato) |
| Tipo di filtro | Filtro a cartuccia sostituibile (posizionato sul retro) |
| Sostituzione filtro | Ogni 4000 litri o 12 mesi |
| Dimensioni (circa) | Non specificato; erogatore da banco tipico |
| Peso (circa) | Non specificato; stimato 10-15 kg |
| Spazio di ventilazione | Almeno 7 cm intorno ai lati, 7-10 cm sopra |
| Temperatura di conservazione | Da 5°C a 35°C, in posizione verticale |
| Umidità massima | 80% senza condensa |
| Pulizia | Detergenti non corrosivi, panno umido; evitare solventi |
| Frequenza igienizzazione | Ogni 6 mesi o al cambio del filtro |
| Garanzia | 24 mesi dalla data di acquisto |
| Certificazioni | TUV, schema IECEE CB |
| Uso previsto | Uso interno domestico, ufficio o laboratorio |
Domande frequenti - Water Machine Basic 283000 PRINCESS
Domande degli utenti su Water Machine Basic 283000 PRINCESS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distributore d'acqua in formato PDF gratuitamente! Trova il tuo manuale Water Machine Basic 283000 - PRINCESS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Water Machine Basic 283000 del marchio PRINCESS.
MANUALE UTENTE Water Machine Basic 283000 PRINCESS
Istruzioni d'uso Instructions for use
TYPE 283000
TYPE 283001
★☆☆☆☆☆☆☆
I Istruzioni d'uso......4
UK Instructions for use....14
GARANZIA / WARRANTY....24
Istruzioni d'uso
DESCRIZIONE APPARECCHIO
Gli apparecchi Water Machine sono erogatori d'acquapotabile collegati direttamente alla rete idrica.
Tali erogatori si suddividono in due modelli principali :
□ Water Machine Plus: n. 2 acque: acqua a temperatura ambiente + acqua fredda gasata
□ Water Machine Basic: n. 2 acque: acqua a temperatura ambiente + acqua fredda
CONDIZIONI AMBIENTALI
In attesa dell'installazione l'apparecchio deve essere immagazzinato in posizione verticale (vedi freccia sull'imballo, se imballato) ad una temperatura ambiente tra5 e 35°C.
Umidità massima senza condensa 80%.
POSIZIONAMENTO
La macchina può essere posizionata in un ambiente interno tipo domestico, uffici, laboratori, ecc., su un ripiano livellato e sufficientemente resistente per supportare il peso dell'apparecchio o sull'apposto mobile accessorio.
In prossimità della macchina devono essere disponibili l'alimentazione elettrica e idrica rispondenti alle specifiche fornite dal costruttore.
Elenco accessori presenti sui diversi modelli di macchina:
| ACCESSORIO DESCRIZIONE | BASIC | PLUS | ||
 | Kit allacciamento | √ √ | ||
 | Riduttore di pressione CO2 | √ | ||
 | Bombola CO2 monouso da 600 gr. | √ | ||
 | Filtro | √ √ | ||
Dopo aver posizionato la macchina si rende necessario procedere con le operazioni di collegamento delle alimentazioni.
Attenersi alle normative nazionali vigenti nel Paese d'installazione ed al comune buon senso.
1. COLLEGAMENTI IDRICI
All'atto del collegamento dell'erogatore, se la pressione idrica è superiore a 3,5 bar (350000 Pa), installare un riduttore di pressione dell'acqua (optional) accertandosi sia tarato a 3 – 3,5 bar (300000-350000 Pa).
Procedere come segue:
a. inserire un rubinetto di intercettazione dell'acqua sul punto di allacciamento.
L'alimentazione idrica di rete deve garantire:
- che non vi siano sovrappressioni;
- una pressione minima di 1,5 bar (150000 Pa);
Non eseguire collegamenti provvisori.
b. Utilizzare esclusivamente tubi a raccordi certificati per alimenti come quelli in dotazione (per uso alimentare) all'apparecchio.
Procedere come segue:
- collegare il raccordo di ingresso acqua al rubinetto di intercettazione delle rete idrica;
- innestare il tubo di alimentazione (in dotazione) al raccordo rapido di ingresso acqua presente sulla macchina;
Posizionare un recipiente idoneo sotto il beccuccio di erogazione, aprire l'acqua ed erogarne almeno 10 litri per spurgare tubazioni e filtro.
Nel caso fosse necessario eseguire la linea di alimentazione idrica più lunga di 4-5 m, sarà necessario eseguire la stessa con un tubo di sezione maggiore e utilizzare il tubo in dotazione esclusivamente per raccordare l'apparecchio e gli eventuali accessori.
2. COLLEGAMENTI ELETTRICI
Per l'esecuzione degli impianti elettrici occorre osservare le norme generali d'installazione, preparazione e messa in opera d'impianti elettrici vigenti nel Paese d'installazione dell'apparecchio. Prestare particolare attenzione all'impianto di messa a terra.
Al fine di garantire la sicurezza delle persone e dell'apparecchio è necessario rispettare le seguenti regole.
Avvertenza
Verificare che le caratteristiche della rete d'alimentazione siano compatibili con i dati tecnici dell'apparecchio.
È vietato utilizzare prolunghe, adattatori o eseguire giunture al cavo.
Dopo aver verificato che le caratteristiche dell'impianto elettrico esaudiscano quanto indicato dal costruttore, procedere come descritto:
A) Consultare il paragrafo "Primo avviamento" (pag. 8) prima di inserire la spina (maschio) nella presa di corrente della rete elettrica.
B) L'apparecchio deve essere collocato in modo che la spina che lo collega alla rete elettrica sia facilmente accessibile durante il normale utilizzo.
FILTRO
È necessario l'utilizzo del filtro per il corretto funzionamento delle Water Machine. Il filtro deve essere collocato sul retro della macchina come nelle immagini seguenti.
Fig.3
Fig. 1 - Inserimento filtro
Fig.2 - Fino a completo inserimento nella sua sede
Fig.3 - Rotazione per fissaggio
Per il cambio del filtro eseguire la procedura al contrario
Il filtro deve essere cambiato dopo un utilizzo di 4000 litri oppure dopo 12 mesi dal primo utilizzo.
E' buona regola, ad ogni cambio filtro, annotarsi la data dell'avvenuta sostituzione , oppure scrivendolo in modo indelebile direttamente sul nuovo filtro installato.
[Le foto riprodotte nel presente manuale sono solo indicative. Esse si riferiscono alle varie versioni, quindi la posizione di alcuni componenti o i componenti stessi potrebbero differire rispetto al modello acquistato.]

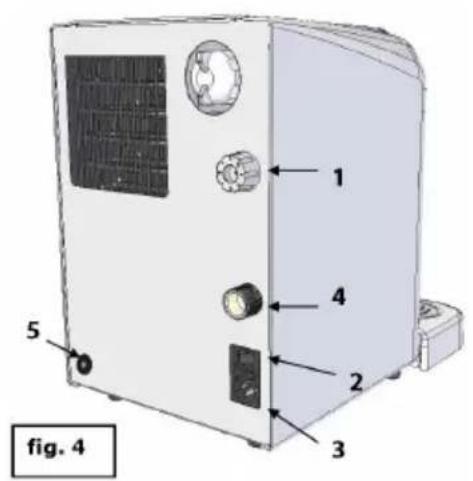

1) Termostato elettromeccanico con manopola
2) Interruttore di accensione on/off
3) Alimentazione elettrica
4) Raccordo ingresso acqua dalla rete idrica
5) Raccordo ingresso CO2 (solo nella versione PLUS) *
* Nella versione Basic viene inserito un tappo di plastica
Funzionamento del termostato elettromeccanico
Ruotando la manopola del termostato elettromeccanico in senso orario, e sino a finecorsa, si arriva ad ottenere la posizione del termostato per la quale l'acqua dell'erogatore viene raffreddata al "massimo del freddo".
Ruotando la manopola del termostato elettromeccanico in senso antiorario, si arriva ad ottenere la posizione del termostato per la quale l'acqua dell'erogatore viene raffreddata al "minimo del freddo".
Attenzione: Forzando ulteriormente la rotazione della manopola, si esclude effettivamente il funzionamento del circuito frigo.
PRIMO AVVIAMENTO
E' importante seguire scrupolosamente le procedure di avviamento specifiche di questo modello di macchina; l'inosservanza di tali procedure potrebbe provocare seri danni all'apparecchiatura.
Dopo aver predisposto l'allacciamento idrico ed elettrico procedere come segue:
N.B. La descrizione che segue (operazioni da 1 ad 11) riguarda l'erogatore Water Machine Plus
1) posizionare un recipiente sotto il beccuccio di erogazione;
2) aprire il rubinetto di intercettazione dell'acqua;
3) inserire la spina di alimentazione elettrica;
4) aprire l'eventuale rubinetto dell'acqua temperatura ambiente;
5) aprire il gas CO₂ (vedi paragrafo "Uso dell'apparecchiatura", pag.9);
6) accendere la macchina;
7) attendere che la pompa si arresti;
8) erogare 3-5 litri di acqua a temperatura ambiente (anche consecutivi), al fine di pulire completamente i circuiti dalla soluzione sanificante;
9) in seguito erogare l'acqua utilizzando il pulsante dell'acqua gasata per un totale di circa 3-5 litri, facendo attenzione di erogare al massimo 1 litro alla volta;
10) attendere almeno un paio di minuti da quando si interrompe il funzionamento della pompa e ripetere l'operazione q.b.;
11) attendere almeno 1 ora per erogare l'acqua fredda gasata;
N.B. La pompa dell'acqua non funziona se il riduttore di pressione della bombola CO_2 è in posizione chiusa. Per erogare acqua gasata assicurarsi sempre che il riduttore di pressione della bombola CO_2 sia aperto. Se il riduttore è chiuso la pompa non funziona e si avrà l'erogazione di acqua fredda naturale.
Per la versione Basic è necessario procedere come segue:
Seguire le operazioni ai numeri 1, 2, 3, 4 e 5 descritte per la versione Plus, dopodiché:
6) premere il pulsante dell'acqua fredda e mantenerlo aperto fino a che non vengano erogati almeno 5 litri di acqua.
DESCRIZIONE DELL'APPARECCHIATURA
L'erogatore Water Machine è un sistema per il raffreddamento dell'acqua potabile per uso civile da installare sopra lavello.
USO DELL'APPARECCHIATURA
L'accensione della macchina avviene attraverso l'interruttore 0 - 1 posto sul retro dell'erogatore (Fig. 4, pag. 8).
La regolazione della temperatura avviene ruotando la manopola del termostato elettromeccanico manuale posto sul retro dell'erogatore.
Ruotando la manopola in senso orario si va ad abbassare la temperatura dell'acqua in uscita. Ruotando la manopola in senso antiorario si va ad aumentare la temperatura dell'acqua in uscita.
La rotazione completa della manopola determina una diversa temperatura impostata, con un range variabile tra un minimo di 5 °C ed un massimo di 10 °C.
VERSIONE PLUS CON ACQUA GASATA
Apertura della bombola CO₂
a) Tenere saldamente il riduttore di pressione con una mano (Fig. 5). Con l'altra avvitare completamente e a fondo la bombola di gas CO₂ tenendola in posizione verticale nel caso di bombola CO₂ monouso (Fig. 6);
b) In questa fase è necessario prestare molta attenzione al tubetto collegato al riduttore di pressione che non deve essere assolutamente tirato o schiacciato.
Un eventuale sfiato di gas durante questa operazione è da ritenersi normale. Non è da ritenersi normale, invece, un continuo sfiato dopo che la bombola è stata avvitata a fondo. Assicurarsi di avere avvitato a fondo la bombola! ATTENZIONE l'esposizione al getto della CO₂ può provocare ustioni dovute alla bassissima temperatura del gas.
c) posizionare la bombola nella sede più appropriata, possibilmente abbastanza vicina all'erogatore.
Dopo circa 1 ora dall'avviamento, l'apparecchio è pronto per l'erogazione. La corretta posizione per installare e disinstallare la bombola è quella verticale con il riduttore di pressione sopra e la bombola sotto.
NOTA
La qualità della gasatura, oltre ad essere legata al raggiungimento della temperatura ottimale del refrigeratore, dipende anche dalle caratteristiche fisiche dell'acqua utilizzata.
Dal primo collegamento dell'erogatore alla rete idraulica / elettrica è necessaria circa 1 ora e mezza per ottenere una gasatura ottimale ( senza aver nel frattempo prelevato acqua gasata ).
MANUTENZIONE
Tutte le operazioni di manutenzione, sia ordinarie che straordinarie, dovranno essere effettuate ad apparecchio spento e con le alimentazioni elettriche e idriche disabilitate. In modo particolare è opportuno, ad ogni cambio filtro, registrare la lettura del contalitri (se installato) e la data dell'avvenuta sostituzione.
MANUTENZIONE PROGRAMMATA
L'elenco seguente rappresenta una guida alle operazioni programmate che è necessario eseguire sull'apparecchio, secondo la periodicità suggerita.
| Parte dell'apparecchio | Tipo d'intervento | Periodicità di funzionamento | |||
| Quotidiana | Settimanale | Semestrale | Annuale | ||
| Frontale | Pulizia | • | |||
| Beccuccio di erogazione | Sanificazione | • | |||
| Filtro acqua | Sostituzione | Secondo l'utilizzo e la capacità del filtro | |||
NOTA
I tempi forniti in tabella sono indicativi, si riferiscono a condizioni normali di utilizzo. In ogni caso fare riferimento alle normative sanitarie del luogo (Comune e/o Paese).
La periodicità dell'intervento è direttamente proporzionale alla gravosità d'impiego della macchina, ossia alle condizioni dell'acqua potabile di rete.
PULIZIA
Per una buona conservazione dell'apparecchio, è necessario seguire una scrupolosa pulizia.
La pulizia generale della macchina dev'essere effettuata a macchina spenta usando prodotti detergenti non corrosivi, diluiti in acqua, con l'utilizzo di una spugna o un panno umido.
Non usare prodotti a base di solventi o alcool.
Il grado di protezione dell'apparecchiatura elettrica garantisce la protezione contro spruzzi; in ogni caso è vietato bagnare connessioni elettriche, interruttori, pulsanti ecc. con acqua.
Le feritoie situate sul telaio, nella zona posteriore della macchina, possono essere pulite con l'ausilio di un pennellino a secco.
SANIFICAZIONE DELL'APPARECCHIO
E' indispensabile sanificare periodicamente l'apparecchio (completamente ogni 6 mesi di erogazione) per evitare possibili contaminazioni batteriche dello stesso.
È possibile acquistare il kit di sanificazione presso il rivenditore autorizzato.
SANIFICAZIONE TERMINALE DELL'EROGATORE
Se l'apparecchiatura è stata inutilizzata per un lungo periodo, è obbligatorio alla riaccensione effettuare le seguenti procedure :
a) Erogare almeno 5 litri di acqua
b) Eseguire la sanificazione dell'erogatore ad ogni cambio filtro acqua, oppure quando l'apparecchiatura è stata inutilizzata o non-alimentata per una o più settimane.
c) La sanificazione si effettua introducendo all'interno dell'accumulatore dell'erogatore un prodotto sanificante.
d) Effettuare la sanificazione del beccuccio di erogazione svitandolo e immergendolo in un liquido sanificante alimentare per 10÷15 minuti. Sciacquare i particolari, inserirli nella ghiera e riavvitare.
| PROBLEMI | POSSIBILI CAUSE | RIMEDIO |
| L'erogatore non eroga l'acqua | Rubinetto acqua principale chiuso | Aprire il rubinetto |
| Tubo di collegamento alla rete idrica schiacciato o strozzato | Correggere il tragitto, rimuovere l'eventuale schiacciamento o strozzatura del tubo | |
| Mancanza di alimentazione elettrica | Controllare il corretto inserimento della spina nella presa posteriore dell'erogatore | |
| L'erogatore eroga poca acqua | Filtro intasato | Sostituire il filtro. Contattare il personale qualificato . |
| Bassa pressione dell'acqua in ingresso | Contattare il servizio di assistenza tecnica | |
| L'erogatore raffredda poco | Controllare l'impostazione la temperatura sul retro | Ruotare la manopola del termostato impostandola in modo corretto |
| La griglia di ventilazione posteriore potrebbe essere intasata dalla polvere | Pulire con un pennello o soffiare con aria compressa ( a debita distanza ) | |
| La ventilazione perimetrale è insufficiente | Allontanare l'erogatore dalla parete vicino alla griglia di ventilazione |
CONDIZIONI DI GARANZIA
L'apparecchio è garantito per un periodo di 24 mesi dalla data di acquisto a copertura di difetti di materiale e/o di fabbricazione. Il diritto alla garanzia sarà comprovato da documento valido ai fini fiscali, rilasciato dal rivenditore al momento dell'acquisto, dai quali sono desumibili, il modello, la data di acquisto e la denominazione sociale del rivenditore stesso. La garanzia non si applica ai danni derivanti da utilizzo errato o non conforme del prodotto, da riparazioni eseguite da personale non autorizzato e da eventuali cadute dell'apparecchio. La garanzia non copre eventuali danni indiretti a persone e/o cose causati dal malfunzionamento del prodotto.
ISTRUZIONI PER L'ULTIMO UTENTE DEL PRODOTTO
Qualora il simbolo raffigurato qui di fianco sia presente sull'apparecchiatura da smaltire e/o all'interno del suo libretto di istruzioni per l'uso, attenersi alle seguenti indicazioni:
-alla fine della sue durata di vita economica, l'apparecchiatura deve essere smaltita in modo ecologicamente corretto, in maniera che l'apparecchiatura stessa o i suoi
WARRANTY CONDITIONS
componenti possano essere riutilizzati o recuperati nella misura più ampia possibile.
- Non smaltire l'apparecchiatura deponendola assieme ai rifiuti comuni e non differenziati: consegnarla invece al negoziante o presso un punto di raccolta autorizzato.
- Contattare la propria amministrazione comunale per ulteriori informazioni sulle modalità disponibili di consegna e raccolta.
Se si desidera smaltire l'apparecchio anche qualora questo funzioni ancora correttamente o possa essere riparato facilmente, assicurarsi che esso venga riutilizzato.
Per ulteriori informazioni su questo argomento visitare il nostro sito Internet presente all'indirizzo: www.princess.nl
Direttive europee vigenti:
- 2002/95/CE
- 2002/96/CE
