Tipo di prodotto	Ventilatore domestico
Modello	VTR2
Marca	Bimar
Dimensioni (A x L x P)	120 cm x 40 cm x 40 cm (circa)
Peso	3,5 kg (circa)
Alimentazione	220-240 V, 50 Hz
Consumo energetico	50 W (circa)
Impostazioni di velocità	3 velocità (alta, media, bassa)
Oscillazione	Sì, oscillazione orizzontale di 90°
Regolazione dell'inclinazione	Inclinazione manuale su/giù
Diametro delle pale	30 cm (circa)
Telecomando	Non incluso (funzionamento manuale)
Livello di rumore	< 60 dB (circa)
Protezione dal surriscaldamento	Sì, fusibile termico
Griglia di sicurezza	Rimovibile per la pulizia
Pulizia e manutenzione	Pulire con un panno umido; non immergere in acqua
Disponibilità di ricambi	Griglia, pala, gruppo motore disponibili presso Bimar
Indice di riparabilità	4/10 (stimato, riparazione fai-da-te limitata)
Garanzia	2 anni (standard)

Domande frequenti - VTR2 Bimar

Come assemblo il ventilatore Bimar VTR2?

Fissare la base al palo, poi l'unità motore, quindi la griglia posteriore, le pale e la griglia anteriore. Utilizzare le viti fornite e serrare saldamente.

Come pulisco il ventilatore?

Scollegare il ventilatore. Rimuovere la griglia anteriore e le pale. Pulire tutte le parti con un panno umido. Non usare acqua direttamente sul motore. Asciugare prima di riassemblare.

Perché il mio ventilatore fa rumore?

Controllare se le pale sono allentate o la griglia è disallineata. Serrare le viti. Se il rumore persiste, il motore potrebbe necessitare di lubrificazione o sostituzione.

Posso usare il ventilatore con una prolunga?

Sì, ma utilizzare un cavo con potenza nominale di almeno 10 A e tenerlo lontano dall'acqua. Evitare il collegamento a catena.

Come cambio la velocità?

Premere il pulsante della velocità sull'alloggiamento del motore. Scorrere le impostazioni bassa, media e alta.

Il ventilatore oscilla?

Sì, è possibile attivare l'oscillazione premendo il pulsante di oscillazione sull'unità motore.

Qual è l'angolo di inclinazione massimo?

La testa del ventilatore può essere inclinata manualmente fino a 30° verso l'alto o verso il basso. Non forzare oltre il fermo.

Come conservo il ventilatore quando non lo uso?

Smontare e pulire il ventilatore. Conservare in un luogo asciutto nella sua scatola originale o coprire per evitare l'accumulo di polvere.

È sicuro lasciare il ventilatore acceso tutta la notte?

Sì, è dotato di protezione dal surriscaldamento. Tuttavia, non coprire il ventilatore e assicurarsi che sia su una superficie stabile e libera da ostacoli.

Dove posso trovare i ricambi per il VTR2?

Contattare il servizio clienti Bimar o visitare il loro sito web. Le parti comuni includono la pala, la griglia e il gruppo motore.

MANUALE UTENTE VTR2 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET

(Istruzioni originali)

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

Questo simbolo indica la classe III isolamento elettrico, è un apparecchiatura con un sistema a bassissima tensione di sicurezza.

AVVERTENZE GENERALI

- Questo apparecchio è destinato solo all'impiego domestico, per la ventilazione di ambienti interni e aperti a condizione che l'apparecchio non sia esposto direttamente a agenti atmosferici (sole, pioggia, elevata umidità, vento, ecc.): non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residenziale;

• in ambienti del tipo bed and breakfast.

• Questo apparecchio deve essere utilizzato solo con l'adattatore fornito in dotazione.

• Non infilare alcun utensile o le dita fra le maglie delle griglie di protezione delle ventole.

- Non utilizzare l'apparecchio con temperatura ambiente superiore a 40°C.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

- Assicurarsi che il ventilatore funzioni correttamente: nel caso contrario spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.

- Controllate che il ventilatore non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido quando è in carica, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina USB. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

- Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

- Non toccare l'apparecchio con mani o piedi bagnati durante la carica.

- Non tirare il cavo per spostare l'apparecchio.

- Non tirare il cavo d'alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.

- Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l'apparecchio sia coperto o sia posizionato in modo non corretto.o ad altro dispositivo che possa accendere l'apparecchio automaticamente, evitando così rischi di danni a persone, animali o cose.

- In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

- Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione.

INSTALLAZIONE

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata.

Tutti gli elementi dell'imballaggio vanno conferiti alla raccolta differenziata e destinati nei contenitori pertinenti alla materia prima dell'elemento (essa è identificata dall'apposito simbolo), e secondo le disposizioni del proprio Comune. Gli elementi secondari dell'imballaggio con peso esiguo (es: nastro adesivo) sono privi di marcatura e così pure i sacchetti di ridotte misure, la pellicola protettiva di superfici: essi vanno destinati alla raccolta nelle modalità vigenti nel proprio Comune.

- Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati dell'adattatore corrispondano a quelli della rete elettrica. Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
• Non posizionare l'apparecchio su davanzali di finestre, mensole e/o in prossimità di lavandini o contenitori di liquidi (distanza minima 2 metri) per evitare il rischio che vi possa cadere.
• Posizionare il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).
• Posizionare l'apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).
• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

Batteria

• Non sovraccaricare (un ciclo di carica troppo lungo, maggiore di 10 ore) o scaricare eccessivamente la batteria, questo potrebbe danneggiare la batteria riducendola la durata.
• Assicurarsi che la batteria non raggiunga temperature superiori a 50°C, o inferiori a 10°C per un lungo periodo di tempo.
• Caricare l'apparecchio in un ambiente interno (temperatura ideale: 20-25°C).
• Non ricaricare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.) o in ambienti umidi e bagnati.
• Posizionare il l'apparecchio durante la ricarica lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray). Verificare che lo spazio libero sia di 50cm dalla parte frontale, posteriore e 50cm ai lati.
• Assicurarsi che la batteria sia caricata ad intervalli regolari, anche se non si utilizza l'apparecchio per un lungo periodo. Questo serve a prevenire danni alla batteria causati da una bassa tensione per un periodo prolungato.
• Se l'apparecchio non viene utilizzato con continuità, si prega di ricaricare la batteria almeno una volta ogni tre mesi.
• La batteria completamente carica si esaurirà anche se il l'apparecchio non viene utilizzato per un certo periodo di tempo.
• La durata della batteria dipende da vari fattori di tipo ambientale, d'immagazzinamento e d'uso.
• Non caricare la batteria ed utilizzare l'apparecchio se la batteria inizia a emettere odori, si surriscalda o inizia a perdere liquido. Non toccare alcuna sostanza che perde, né respirare i fumi emessi. Consultare immediatamente un medico se si è esposti a qualsiasi sostanza emessa dalla batteria. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio (come smontaggio della batteria), erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.
• Durante la carica della batteria dell'apparecchio, controllate che non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

ISTRUZIONI PER L'USO

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che l'adattore con il cavo USB non siano danneggiati.

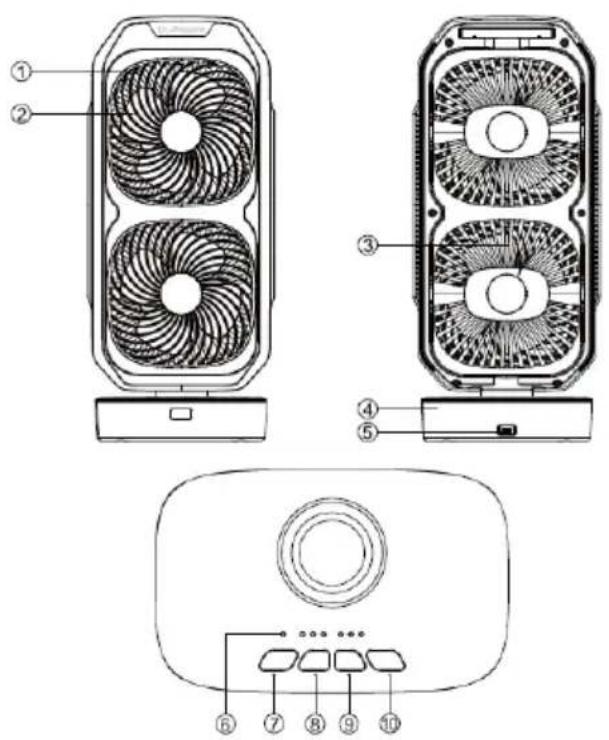

Descrizione

L'apparecchio è dotato dai seguenti elementi di controllo e accessori:

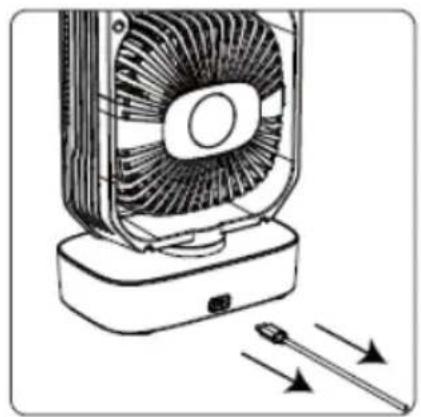

Batteria: è all'interno del ventilatore; per ricaricarla procedure come descritto:

• posizionare il ventilatore su una superficie piana e ben stabile
• Inserire il connettore del cavo nella porta (type-C).
• Inserire la spina dell'adattatore nella presa di corrente (verificare che la spina USB è inserita a fondo nell'adattatore).

- Il tempo di ricarica completo della batteria è di circa 6 ore; led di colore verde “POWER” lampeggia ed indica lo stato di carica, quando la batteria è completamente carica il led rimane acceso. Al termine della carica togliere: la spina dell’adattatore dalla presa di corrente e il connettore dalla porta.

Le funzioni dell'apparecchio si azionano con la tastiera del pannello comandi e con il telecomando (sede parte posteriore) che deve essere puntato frontalmente (distanza max di circa 4m) in direzione della base.

Non permettere ai bambini di inserire e sostituire la batteria.

Per inserire n.1 batteria tipo “CR2025.3V” nel telecomando (non inclusa nella confezione), spostare la linguetta verso destra (→ PUSH), eventualmente utilizzare un piccolo cacciavite e contemporaneamente sfilare il porta-batteria verso l’esterno (↓ OPEN);

introdurre la batteria (rispettando la polarità) e richiudere il porta-batteria. Per lunghi periodi di inattività del telecomando togliere la batteria.

ATTENZIONE: Non ingerire la batteria. Pericolo di ustioni chimiche. Questo prodotto contiene una batteria a bottone/moneta. Se la batteria a bottone/moneta viene ingerita, può causare gravi ustioni interne e in sole 2 ore può portare alla morte. Tenere le batterie nuove e usate lontano dalla portata dei bambini. Se il vano batteria non si chiude in modo sicuro, interrompere l'utilizzo del prodotto e tenerlo lontano dalla portata dei bambini. Se si presume che la batteria possa essere stata ingerita o collocata all'interno di qualsiasi parte del corpo, rivolgersi immediatamente a un medico.

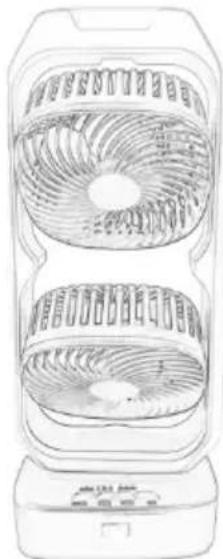

Ventilazione:

1) Per accendere il ventilatore, premere il tasto "ON/OFF" del pannello comandi (7) o del telecomando "💡". Il ventilatore si avvierà alla velocità minima, sul pannello comandi si illumina il led "POWER" e "L".

2) Per selezionare la velocità desiderata, premere ripetutamente il tasto "SPEED": sul pannello comandi (8) o sul telecomando "⑤" si illumina il led della velocità in uso:

“L”= velocità minima “M”= Velocità media “H”= Velocità massima

3) Timer: questa funzione consente di impostare il tempo di funzionamento, al termine del quale l'apparecchio si arresta automaticamente. Per impostare il tempo di funzionamento, premere ripetutamente il tasto "TIMER" (9) del pannello comandi o del telecomando "☐": ad ogni pressione del tasto varia il tempo impostato, e sul pannello comandi si illumina il led in uso (2H=2 ore - 4H=4 ore - 8H=8 ore): il tempo massimo è di 8 ore. Per disattivare il timer, impostare il tempo massimo, quindi premere nuovamente il tasto e il corrispondente Led del tempo si spegnerà.
4) Oscillazione orizzontale (destra-sinistra): si ottiene premendo l'apposito tasto "OSC" del pannello comandi (10) o del telecomando "©" e si illumina il led. Per eliminare il movimento premere nuovamente il tasto.
5) Inclinazione verticale (alto-basso): unità ventilanti sono inclinabili indipendentemente verso il fronte e il retro, mediante settaggi "a scatto" di circa 250°.

Attenzione: le unità NON possono ruotare a 360°.

Massima inclinazione verso il retro

Massima inclinazione verso il fronte

Autonomia (batteria completamente carica): se il ventilatore funziona alla velocità minima può funzionare ininterrottamente fino ad un massimo di circa 9 ore, se funziona alla velocità massima può funzionare ininterrottamente fino ad un massimo di circa 2/3 ore.

Per spegnere il ventilatore, premere il tasto "ON/OFF" del pannello comandi (7) o del telecomando "OK".

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente dell'adattatore.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di togliere la batteria e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

BATTERIA - Rimuovere la batteria prima dello smaltimento. Non gettare la batteria nei rifiuti domestici. Lo smaltimento della batteria deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Anno di produzione/Production year : 2025

Si consiglia di registrare l'apparecchio online sul sito https://www.bimaritaly.it/it/garanzia oppure scanionare il Qr code a fianco per la registrazione garanzia prodotto (compilare i dati richiesti per attivare la garanzia sul prodotto che hai acquistato)

① Condizioni generali di garanzia

La garanzia decorre dall'acquisto dell'apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto .Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione. Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell'uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell'apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta).Le sostituzioni o le riparazioni, contemplate nell'impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell'Utente le sole spese di trasporto.La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali.La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it). La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell'apparecchio concernenti specialmente le avvertenze, l'installazione, l'uso e la manutenzione dell'apparecchio.

GUARANTEE:

[e-mail]

VTR2_I.B._24
