MKHD V608-ED TOUCH BK - Cappa aspirante Master Kitchen - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Master Kitchen
Modello	MKHD V608-ED TOUCH BK
Colore	Nero
Tipo di controllo	Touch Control
Larghezza	60 cm
Profondità	50 cm
Altezza (Minima)	45 cm
Peso	12 kg
Alimentazione	220-240 V, 50/60 Hz
Potenza massima motore	250 W
Numero di velocità	3
Illuminazione	LED (2 x 3 W)
Capacità di estrazione (Max)	650 m³/h
Livello di rumore (Max)	65 dB
Tipo di filtro antigrasso	Maglia in alluminio, lavabile
Filtro al carbone (Opzionale)	Sì, sostituibile
Tipo di installazione	Sotto pensile o a parete
Tipo di ventilazione	Canalizzata o ricircolo
Diametro condotto	150 mm di diametro
Classe di efficienza energetica	A+
Consumo energetico annuale	65 kWh
Garanzia	2 anni

Domande frequenti - MKHD V608-ED TOUCH BK Master Kitchen

Qual è l'altezza di installazione consigliata sopra un piano cottura a gas?

Per piani cottura a gas, installare la cappa a un'altezza minima di 65 cm e massima di 75 cm dalla superficie del piano per garantire una corretta estrazione e sicurezza.

Ogni quanto devo pulire i filtri antigrasso?

I filtri antigrasso vanno puliti ogni 4-6 settimane o quando l'indicatore di saturazione del filtro si accende. Possono essere lavati in lavastoviglie o a mano con acqua calda e sapone.

Posso usare la cappa in modalità ricircolo senza condotto?

Sì, la cappa supporta la modalità ricircolo con l'aggiunta di filtri al carbone. Questi filtri devono essere acquistati separatamente e sostituiti ogni 6-12 mesi.

Cosa devo fare se i comandi touch non rispondono?

Prima verificare che la cappa sia correttamente collegata all'alimentazione. Se i comandi sono ancora non reattivi, provare a spegnere l'alimentazione per 10 secondi e riaccendere. Se il problema persiste, contattare il servizio clienti.

Come sostituire le luci LED?

Le luci LED sono integrate e devono essere sostituite da un tecnico qualificato. Se una luce si guasta, contattare l'assistenza per supporto.

La cappa è adatta per una cucina a isola?

Questo modello è progettato per installazione a parete o sotto pensile, non per uso a isola. Per cucine a isola, considerare una cappa da soffitto o specifica per isola.

Qual è il livello di rumore durante il funzionamento?

Il livello di rumore varia da 40 dB alla velocità più bassa a 65 dB alla velocità più alta. È relativamente silenzioso per un funzionamento normale.

Come resettare l'indicatore di saturazione del filtro?

Dopo aver pulito o sostituito i filtri, tenere premuto il pulsante di reset 'Filtro' per 3 secondi finché la spia non si spegne. Fare riferimento al manuale per la posizione esatta.

Quale diametro del condotto è necessario per l'installazione canalizzata?

La cappa utilizza un condotto da 150 mm di diametro. Utilizzare condotti rigidi o flessibili dello stesso diametro per un flusso d'aria ottimale.

La cappa include il filtro al carbone?

No, il filtro al carbone non è incluso e deve essere acquistato separatamente. Il filtro antigrasso è incluso.

MANUALE UTENTE MKHD V608-ED TOUCH BK Master Kitchen

MANUALE DI ISTRUZIONE

MODELLO: MKHD V608-ED Touch BK

Le istruzioni per l'uso si applicano a diverse versioni di questo dispositivo. Di eguenza, potresti trovare descrizioni di singole funzionalità che non si applicano al tuo ifico dispositivo.

INSTALLAZIONE

• Il produttore non sarà ritenuto responsabile per eventuali danni derivanti da un'installazione scorretta o impropria.
  La distanza minima tra il piano cottura e la parte inferiore della cappa: quando la cappa aspirante si trova sopra un apparecchio a gas, questa distanza deve essere di almeno 65 cm. Se le istruzioni per l'installazione del piano a gas specificano una distanza maggiore, è necessario tenerne conto. È possibile ridurre la distanza a 65 cm per: parti non combustibili di cappe da cucina e parti che funzionano a bassissima tensione di sicurezza, a condizione che queste parti non diano accesso a parti in tensione se deformate.
• Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta di identificazione fissata all'interno della cappa.
• Per apparecchi di Classe I, verificare che l'alimentazione domestica garantisca una messa a terra adeguata.
  Collegare l'aspiratore al camino di scarico attraverso un tubo di diametro minimo di 120 mm. Il percorso del condotto deve essere il più corto possibile.
  L'aria non deve essere scaricata in un condotto utilizzato per i gas di scarico degli elettrodomestici a gas o ad altri combustibili (caldaie, caminetti, ecc.).
  Se l'aspiratore viene utilizzato in combinazione con apparecchi non elettrici (ad esempio apparecchi a gas), deve essere garantito un grado sufficiente di aerazione nella stanza per impedire il riflusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'ingresso di aria pulita.
• Quando la cappa viene utilizzata in combinazione con elettrodomestici alimentati con energia diversa da quella elettrica, la pressione negativa nella stanza non deve superarei 0,04 mbar per evitare che i fumi vengano aspirati nella stanza dalla cappa.
  Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro di assistenza o da personale qualificato per evitare e prevenire qualsiasi rischio.
• Rispettare le norme relative allo scarico dell'aria.
  Se le istruzioni per l'installazione del piano cottura a gas specificano una distanza maggiore è necessario tenerne conto. Le regolamentazioni relative allo scarico dell'aria devono essere soddisfatte.

La cappa aspirante è destinata al solo uso domestico; non è adatta per barbecue, cottura alla brace e altri scopi commerciali.
Non utilizzare mai la cappa per scopi diversi da quelli per cui è stata progettata.
● Non lasciare mai fiamme alte libere sotto la cappa quando è in funzione.
- Regolare l'intensità della fiamma per dirigerla solo sul fondo della padella, assicurandosi che non circondi i lati.
Le friggitrici devono essere continuamente monitorate durante l'uso: l'olio surriscaldato può scoppiare.
Non accendere fiamme sotto la cappa; rischio di incendio.
- Questo elettrodomestico può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali, mentali o con mancanza di esperienza e conoscenza, solo se supervisionati o istruiti in modo sicuro e se hanno capito i rischi correlati.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
La pulizia e la manutenzione della cappa non devono essere eseguite da bambini senza supervisione.
ATTENZIONE: le parti accessibili possono diventare roventi se utilizzate con dispositivi di cottura

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete elettrica prima di eseguire qualsiasi intervento di manutenzione.
• Pulire e / o sostituire i filtri dopo il periodo di tempo specificato per evitare qualsiasi rischio di incendio.
• Pulire la cappa con un panno umido e un detergente liquido neutro.
• Pulire la cappa e il filtro regolarmente seguendo le istruzioni.

Il Simbolo nella confezione indica che questo prodotto non può essere trattato come rifiuto domestico. Deve, invece, essere consegnato all'apposito punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e la salute umana, che potrebbero altrimenti essere causate da una gestione inadeguata dei rifiuti di questo prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio di smaltimento dei rifiuti domestici o il negozio in cui è stato acquistato il prodotto.

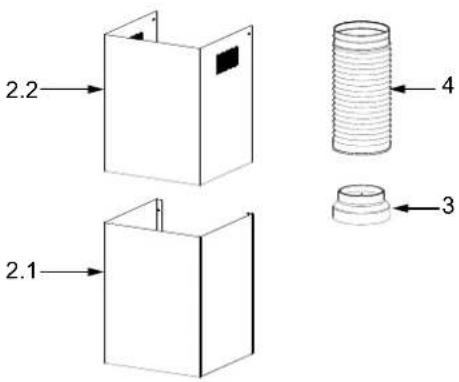

Ref. Qta. Componenti del prodotto

1 1 Corpo completo di: comandi, luce, ventilatore, filtro.

2.1 1 Condotto decorativo inferiore (opzionale)
2.2 1 Condotto decorativo superiore (opzionale)
3 1 Flangia (opzionale)
4 1 Tubo di scarico
5 2 Filtro a carbone attivo (opzionale)

Ref. Qta. Componenti di installazione

10 7 Viti 5 x 50
11 7 Tasselli
12 6 Viti 4.2 x 9.5
20 1 Staffa di fissaggio della cappa (opzionale)
21 2 Staffa di fissaggio del condotto opzionale)

Qta. Documentazione

1 Manuale d'istruzioni

Come primo passo, procedere con le seguenti indicazioni:

• Disegnare una linea verticale fino al soffitto o fino al limite superiore, al centro dell'area in cui deve essere montata la cappa.
• Disegnare una linea orizzontale A a 1320 - 1700 mm sopra il piano cottura.
• Disegnare una linea orizzontale B ad un minimo di 926 mm sopra il piano cottura.
• Disegnare una linea orizzontale C con distanza minima di730 (910 opzionale) mm sopra il piano cottura

Segnare i punti:

• Contrassegnare un punto (1) sulla linea orizzontale A, 60 mm sulla linea di riferimento verticale.
• Ripetere questa operazione sull'altro lato, controllando che i due segni siano a livello.
• Contrassegnare un punto (2) sulla linea orizzontale B, 80 mm sulla linea di riferimento verticale.

• Ripetere questa operazione sull'altro lato e sulla linea verticale di riferimento, controllando che tre segni siano a livello.

• Contrassegnare un punto (3) sulla linea orizzontale C, 130 (250 opzionale)mm sulla linea di riferimento verticale.

• Ripetere questa operazione sull'altro lato, controllando che i due segni si trovino sulla stessa linea orizzontale.

Fissare le staffe:

• Praticare dei fori nei punti contrassegnati con una punta da 10 mm.
• Inserire i tasselli (11) nei fori.
• Fissare la staffa di fissaggio della cappa (20) con 3 viti (10 (5 x 50) fornite con la cappa.
  ● Fissare una staffa di fissaggio del condotto (21) con 2 viti (10 (5 x 50) fornite con la cappa.

Agganciare il corpo della cappa:

• Aprire il pannello.
• Rimuovere il filtro metallico antigrasso usando le maniglie fornite.
• Agganciare il corpo della cappa alla staffa (20).
• Mettere il corpo della cappa a livello.

• Dall'interno del corpo della cappa, fissare le viti (10) ai tasselli (11) nei punti (3).
  ● Montare il filtro nella cappa.
• Chiudere il pannello.

COLLEGAMENTI

SISTEMA DI SCARICO ARIA VERSIONE ASPIRANTE

Quando si installa la versione aspirante, collegare la cappa al condotto utilizzando un tubo flessibile o rigido da φ 150 o φ 120 mm, la cui scelta è lasciata all'installatore.

• Per installare un tubo di scarico dell'aria da 120 mm, inserire la flangia del riduttore (3) sull'uscita del corpo cappa.
• Fissare il tubo (4) in posizione usando le fascette stringitubo (non in dotazione).
• Rimuovere eventuali filtri al carbone attivo.

Il condotto può essere installato solo con cappa aspirante.

Condotto decorativo inferiore

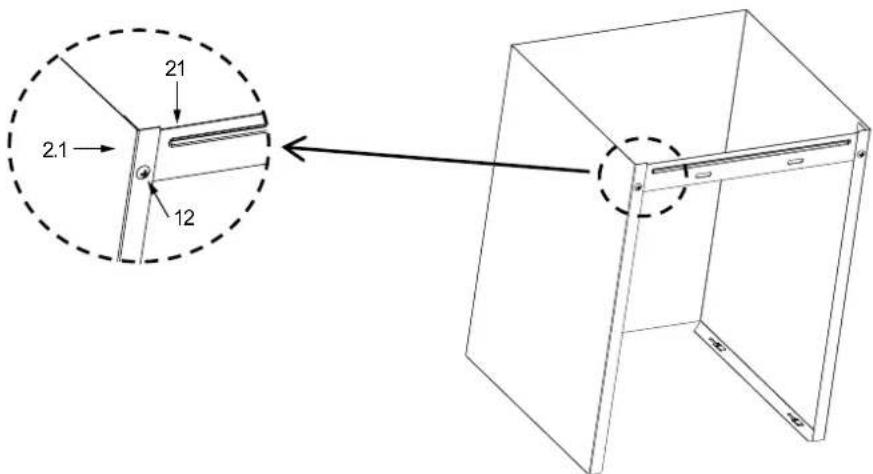

- Fissare una staffa di fissaggio del condotto (21) sul condotto decorativo inferiore con 2 viti (12 (4,2 x 9,5) fornite con il cappuccio.

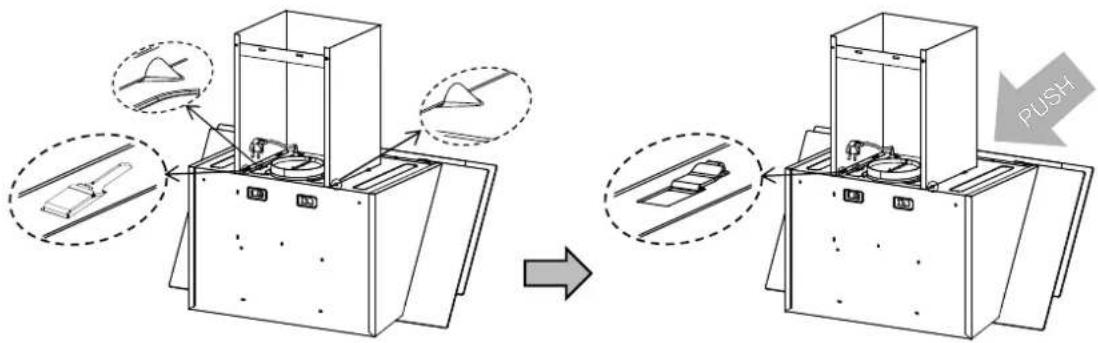

- Allargare leggermente i due lati del condotto e agganciarli sul corpo della cappa, assicurandosi che siano ben posizionati.

Condotto decorativo superiore

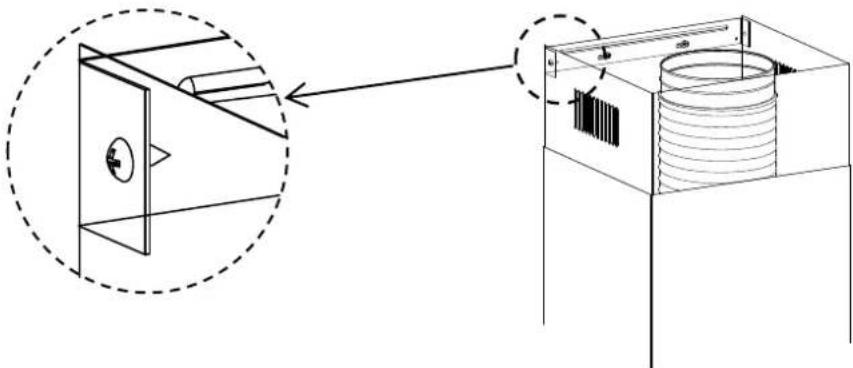

• Allargare leggermente i due lati del condotto superiore e agganciarli tra il muro e la staffa 21 che è fissata sul condotto decorativo inferiore.
• Fissare il condotto superiore sulla staffa (21) con 2 viti (12 (4,2 x 9,5) in dotazione con la cappa.

Simbolo	Funzione	Led
	Accende il motore.	Quando è spento.
	Consente lo spegnimento del motore con un ritardo di 3 minuti (6 minuti per alcuni modelli) nel frattempo lampeggia.	Quando è acceso.
	Spegne il motore.	Quando lampeggia.
[7825]	Accende e spegne il sistema di illuminazione alla massima intensità.	Simbolo illuminato.
-	Diminuire la velocità del motore.	Quando è - sono accesi.
	Diminuire le impostazioni del timer.	Quando-e sono accesi e il display lampeggia.
+	Aumentare la velocità del motore.	Quando è + sono accesi.
	Aumentare le impostazioni del timer.	Quando-e sono accesi e il display lampeggia.
	Premere per regolare il tempo quando è spento.	Premi+ e -far scorrere la striscia per regolare l'ora.
	Accendere il motore alla velocità BOOST.	Bottone è sono accesi.
[258C]	Lavora automaticamente per 10 minuti ogni ora.	Quando è spento e è acceso.
[DO46]	In fase di spegnimento, questo simbolo non è illuminato.	Scorrendo il dito a sinistra e/o a destra è possibile regolare il tempo e il livello d'intensità di aspirazione dell'aria.

MANUTENZIONE DEI FILTRI

PULIZIA DEI FILTRI ANTIGRASSO IN METALLO

• I filtri devono essere puliti ogni 2 mesi o più frequentemente se la cappa viene utilizzata in modo particolarmente intenso. Possono essere lavati in lavastoviglie.
• Per aprire i pannelli, spingere la levetta verso il basso.

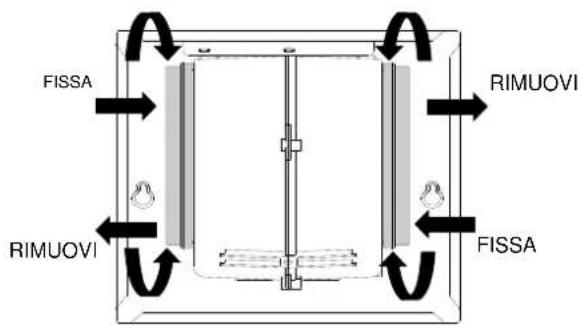

• Rimuovere i filtri uno ad uno spingendoli verso il lato posteriore della cappa e tirando contemporaneamente verso il basso.
• Qualsiasi tipo di piegatura dei filtri deve essere evitata durante il lavaggio. Prima di reinserirli nuovamente nella cappa, assicurarsi che siano completamente asciutti. (Il colore della superficie del filtro può cambiare nel tempo ma ciò non ha alcuna influenza sull'efficienza del filtro).
• Quando si inseriscono i filtri nella cappa prestare attenzione che siano montati in posizione corretta. La maniglia deve essere rivolta verso l'esterno.
  • Chiudere il pannello.

Questi filtri non sono lavabili e non possono essere riutilizzati. Devono essere sostituiti circa ogni 4 mesi o più frequentemente con un uso intensivo della cappa.

SOSTITUZIONE DEL FILTRO A CARBONE ATTIVO

• Aprire i pannelli tirandoli verso il basso.
• Rimuovere i filtri antigrasso metallici
• Rimuovere il filtro a carbone attivo saturo.
• Montare i nuovi filtri.
• Inserire nuovamente i filtri antigrasso metallici.
  • Chiudere il pannello

Luce a LED 1,5W

• Spegnere la cappa e isolarla staccando la spina dalla presa di corrente o disinserendo il fusibile.
• Rimuovere il filtro antigrasso.

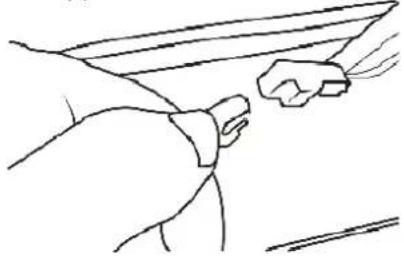

• Rimuovere la luce facendo leva sul relativo raccordo dal corpo della cappa (potrebbe essere necessario applicare pressione o forza).

	Potenza Massima	Voltaggio	Immagine	ILCOS D codice
Circonferenza/Diametro: 70mm	1.5W	DC 12 V		DSR-1.5-S-70

• Scollegare il connettore della luce.
- Sostituire la luce con una nuova dello stesso tipo, assicurandosi di collegare correttamente la luce con il cavo.
● Reinstallare la luce sul corpo della cappa.

La direttiva europea 2012/19 / UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) richiede che i vecchi apparecchi domestici non vengano smaltiti nel normale flusso di rifiuti urbani non differenziati. I vecchi apparecchi devono essere raccolti separatamente per ottimizzare il recupero e il riciclaggio dei materiali in essi contenuti e ridurre l'impatto sulla salute umana e sull'ambiente. Il simbolo sul prodotto ricorda l'obbligo di smaltire il tuo apparecchio separatamente dai rifiuti domestici. I consumatori devono contattare l'autorità locale o il rivenditore per informazioni sul corretto smaltimento del loro vecchio apparecchio.

Difetto Causa Soluzione
Luce accesa, ma il motore non funziona	Le pale sono bloccate.	Controllare le pale
	Il condensatore è danneggiato.	Sostituire il condensatore.
	Il motore è danneggiato.	Sostituire il motore.
	Il cablaggio interno del motore è interrotto o scollegato. Emana un odore sgradevole	Sostituire il motore.
La luce e il motore non funzionano	Oltre a quanto sopra menzionato, controlla quanto segue:
	Luce danneggiata	Sostituire le luci.
	Cavo di alimentazione allentato.	Collegare i fili come da schema elettrico.
Vibrazioni	La pala, se danneggiata, può causare vibrazioni.	Sostituire la pala.
	Il motore non è ben fissato. Fissare saldamente il motore.
	La cappa non è ben fissata.	Fissare la cappa stringendo le viti più strette.
Aspirazione insufficiente	La distanza tra la cappa e il piano cottura è troppa.	Accorciare la distanza.
	Troppa ventilazione da porte o finestre aperte.	Scegli un nuovo luogo per installare l'elettrodomestico o chiudere alcune porte / finestre.
La macchina si inclina	Le viti di fissaggio non sono abbastanza strette.	Stringere la vite di fissaggio e renderla orizzontale.
	Le viti pensili non sono abbastanza strette.	Stringere la vite di sospensione e renderla orizzontale.

MK

Master Kitchen

COOKER HOOD

INSTRUCT ON MANUAL

MODEL: MKHD V608-ED Touch BK
