Tipo di prodotto	Piano a induzione
Modello	IIES85MCTT
Marca	Iberna
Numero di zone di cottura	5
Zona flessibile	Sì, 2800W (boost 3500W)
Funzione boost	Sì, fino a 2600W per zona
Funzione mantieni caldo	Sì
Funzione pausa	Sì
Timer	Sì, fino a 99 minuti
Blocco tasti	Sì
Gestione potenza	Sì, livelli regolabili: 2.5kW, 3.0kW, 4.5kW, 6.5kW, 7.4kW
Tensione di alimentazione	220-240V~, 50-60Hz
Potenza elettrica installata	Fino a 7400W (a seconda dell'impostazione)
Dimensioni prodotto (L×P×A)	770 × 520 × 60 mm
Dimensioni per incasso (A×B)	740 × 490 mm
Caratteristiche di sicurezza	Protezione contro il surriscaldamento, protezione contro traboccamenti, spegnimento automatico, rilevamento piccoli oggetti
Tipo di controllo	Comandi touch
Compatibilità pentole	Compatibili a induzione (base magnetica)
Pulizia	Superficie in vetroceramica; usare detergente per piani cottura; evitare spugne abrasive
Installazione	Da incasso, richiede spazio minimo di 5 cm attorno al foro, piano di lavoro resistente al calore
Consumo energetico (piano cottura)	188.4 Wh/kg

Domande frequenti - IIES85MCTT IBERNA

Che tipo di pentole posso usare su questo piano a induzione?

Solo pentole con base magnetica, come ghisa o acciaio inox compatibile con induzione. Cerca il simbolo dell'induzione o esegui un test con la calamita. Evita acciaio inox puro, alluminio, rame, vetro, ceramica e terracotta.

Come si usa la funzione Boost?

Per attivare Boost, tocca lo slider della zona e poi tieni premuto il pulsante Boost (B) per 3 secondi. Il display mostrerà 'P'. Boost dura 5 minuti prima di tornare al livello di potenza 9. Per annullare prima, tocca due volte il pulsante B o scorri a sinistra.

Cosa significa la 'H' sul display?

La 'H' indica che la zona di cottura è calda e non va toccata. Rimane fino a quando la superficie si raffredda a una temperatura sicura.

Come blocco i comandi per evitare operazioni accidentali?

Tocca il comando blocco tasti. L'indicatore del timer mostrerà 'Lo'. Per sbloccare, tieni premuto il comando blocco tasti per alcuni secondi finché 'Lo' scompare.

Cosa devo fare se il piano si spegne e mostra un codice di errore?

Prendi nota del codice di errore (es. E3, E5, F3). Spegni il piano dalla presa e contatta un tecnico qualificato. Codici comuni: E3 = sensore alta temperatura, E5 = surriscaldamento IGBT, F3/F4 = guasto sensore.

Posso usare il piano se la superficie in vetro è incrinata?

No. Se il vetro è incrinato, spegni immediatamente l'apparecchio dalla rete elettrica per evitare scosse elettriche. Contatta un tecnico qualificato per la sostituzione.

Come si imposta il timer per spegnere una zona di cottura?

Tocca lo slider della zona desiderata, poi tocca '-' o '+' del comando timer per impostare il tempo (fino a 99 minuti). La zona si spegnerà automaticamente allo scadere del tempo, mostrando 'H'.

Cos'è la zona flessibile e come si usa?

La zona flessibile è un'area ampia che può essere utilizzata come un'unica grande zona (ad es. per pentole grandi) o come due zone indipendenti. Per attivare come zona grande, tocca lo slider della zona sinistra, poi il pulsante zona flessibile. L'indicatore si accende. Regola la potenza tramite slider.

Perché il mio piano fa un rumore ronzante a calore elevato?

Questo è normale per la cottura a induzione. Il ronzio deriva dalle vibrazioni elettromagnetiche nelle pentole. Dovrebbe diminuire o scomparire a impostazioni di calore più basse.

Come pulisco correttamente il piano a induzione?

Per lo sporco quotidiano, spegni l'alimentazione, applica un detergente per piani cottura su vetro caldo (non bollente), risciacqua e asciuga. Per schizzi bruciati, usa un raschietto a lama di rasoio con un angolo di 30°. Non usare mai spugne abrasive o prodotti chimici aggressivi.

MANUALE UTENTE IIES85MCTT IBERNA

Manuale di istruzioni per piano cottura a induzione

ITALIAN

MODEL: IIES85MCTT

Avvertenze di sicurezza

La sua sicurezza è estremamente importante noi. Legga sempre queste istruzioni prima d'utilizzare il piano di cottura.

Installazione

Rischio di elettrocuzione

• Staccare l'elettrodomestico dalla rete di alimentazione elettrica principale prima di effettuare lavori o operazioni di manutenzio sullo stesso.
• Il collegamento ad un sistema di messa funzionante è essenziale e obbligatorio.
• Le eventuali modifiche al sistema di cabla domestico devono essere apportate unicamente da un tecnico qualificato.
• Il mancato rispetto di queste precauzioni implica il rischio di elettrocuzione o addirit di morte.

Rischio di lesioni da taglio

• Prestare la massima attenzione, gli spigoli pannelli sono taglienti.
• La mancata attenzione può provocare lesici tagli.

Importanti istruzioni di sicurezza

• Leggere attentamente le istruzioni prima di installare ed utilizzare questo elettrodomestico.
• Non appoggiare mai materiale o prodotti combustibili sull'elettrodomestico.
• Comunicare queste informazioni alla person responsabile dell'installazione dell'elettrodomestico in quanto potrebbe ridurre i costi di installazione.
• Per evitare pericoli, questo elettrodomestico deve essere montato secondo queste istruz di installazione.
• Questo elettrodomestico deve essere installato correttamente e messo a terra s da personale qualificato.
• Questo elettrodomestico deve essere collegato ad un circuito dotato di un interruttore sezionatore che effettui lo stacc completo dall'alimentazione elettrica.
• La mancata installazione dell'elettrodomestione nel rispetto delle istruzioni di cui sopra più rendere non più valide le rivendicazioni di reclamo e garanzia.

Funzionamento e manutenzione Rischio di elettrocuzione

- Non cuocere se la superficie del piano d cottura è rotta o crepata.

• Se la superficie del piano di cottura si crepa, spegnere l'elettrodomestico immediatamente nell'alimentazione principale (interruttore a parete) e contattare un tec qualificato.
• Spegnere il piano di cottura tramite l'interruttore a parete prima di qualsiasi operazione di pulizia o manutenzione.
• Il mancato rispetto di queste precauzioni implica il rischio di elettrocuzione o addirit di morte.

Rischi per la salute

• Questo elettrodomestico rispetta lenormative di sicurezza per i dispositivi elettromagnetic
• Tuttavia, le persone portatrici di pacemake altri impianti elettrici (quali pompe per ins possono usare questo elettrodomestico solo sotto il controllo del proprio medico, per accertarsi che gli impianti non vengano influenzati dal campo elettromagnetico.
• Il mancato rispetto di queste precauzioni implica il rischio di morte.

Pericolo: superficie surriscaldata

• Durante l'uso, i componenti accessibili di questo elettrodomestico si surriscaldano a sufficienza da provocare ustioni.
• Fino a quando la superficie del vetro a induzione non si è raffreddata, non toccarl parti del corpo, indumenti o altri oggetti

non siano recipienti di cottura appositi.

• Oggetti metallici come coltelli, forchette, cucchiai o coperchi non devono essere pos sulla superficie del piano di cottura perché possono scaldarsi.
• Mantenere a distanza i bambini.
• I manici delle pentole possono surriscaldar Controllare che i manici delle pentole non sporgano su altre zone di cottura accese. Tenere i manici al di fuori della portata bambini.
• Il mancato rispetto di queste precauzioni implica il rischio di bruciature e ustioni.

Rischio di lesioni da taglio

- La lama affilata di un raschietto del pian cottura resta esposta quando viene rimosso coperchio di sicurezza. Prestare la massima attenzione e riporre sempre in un luogo sal di fuori della portata dei bambini.

- La mancata attenzione può provocare lesici tagli.

Importanti istruzioni di sicurezza

• Mai lasciare incustodito l'elettrodomestico durante l'uso. Un'eccessiva bollitura genera vapori e schizzi di grasso che potrebbero prendere fuoco.
• Non utilizzare mai l'elettrodomestico come superficie di lavoro o per appoggiare ogge
  • Non lasciare mai oggetti o utensili

sull'elettrodomestico.

- Non mettere o lasciare oggetti magnetizza (ad esempio carte di credito, schede di memoria) o dispositivi elettronici (ad esemp computer, lettori MP3) vicino all'elettrodomestico, in quanto potrebbero essere influenzati dal campo elettromagnetic

- Non utilizzare mai l'elettrodomestico per riscaldare la stanza.

- Dopo l'uso, spegnere sempre le zone di cottura e il piano di cottura come descritti presente manuale (ad esempio utilizzando i tasti di controllo). Non basarsi sulla funzio rilevamento pentole per spegnere le zone cottura quando si tolgono le pentole.

- Non permettere ai bambini di giocare cor l'apparecchio, di sedersi o arrampicarsi su esso.

- Non riporre oggetti che possano attirare l'attenzione dei bambini nei mobiletti al di sopra dell'elettrodomestico. Se i bambini si arrampicano sul piano di cottura possono subire gravi lesioni.

- Non lasciare i bambini incustoditi o da s nell'area in cui viene utilizzato l'elettrodomestico.

- I bambini o le persone con una disabilità da limitare la capacità di utilizzare l'elettrodomestico devono essere istruiti

sull'uso da una persona responsabile e competente. La persona che fornisce le istruzioni deve essere convinta di averli ist in modo tale da potere utilizzare l'elettrodomestico senza rischio per se stess per le persone che si trovano nelle aree circostanti.

- Non riparare o sostituire parti dell'elettrodomestico a meno che ciò non specificatamente consigliato all'interno del manuale. Tutte le altre operazioni di manutenzione devono essere effettuate da tecnico qualificato.

- Non utilizzare getti di vapore per pulire di cottura.

- Non posizionare o lasciare cadere oggetti pesanti sul piano di cottura.

• Non salire sulla superficie del piano di ce

- Non utilizzare pentole con fondi ruvidi e trascinare pentole sul piano in vetro a induzione, in quanto si rischia di graffiarlo

- Non utilizzare spugnette metalliche o altri detergenti fortemente abrasivi per pulire il piano di cottura, in quanto si rischia di « il vetro a induzione.

- Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, suo servizio tecnico o da un tecnico quali

per evitare rischi.

- Questo elettrodomestico è destinato ad es: utilizzato in applicazioni domestiche e simili come ad esempio:

• in cucine per il personale in negozi, uf altri ambienti di lavoro;
• in agriturismi;
• da clienti in alberghi, motel e altri aml tipo residenziale;
• in ambienti di tipo bed and breakfast.

- AVVERTENZA: L'elettrodomestico e le sue accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani i bambini di età inferior 8 anni, a meno che non siano continuam supervisionati.

- Questo elettrodomestico può essere utilizza da bambini di età superiore a 8 anni e persone con ridotte capacità fisiche, sensori o mentali, oppure prive di esperienza e conoscenza, se supervisionati o istruiti riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.

- I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non

possono essere effettuate da bambini senza supervisione.

- AVVERTENZA: La cottura senza sorveglianza un piano di cottura in presenza di grasso nella pentola può essere pericolosa, con ri di incendi. NON cercare MAI di spegnere incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con coperchio o una coperta antifiamma.

- AVVERTENZA: Pericolo di incendio: non appoggiare nulla sulle superfici di cottura.

- Avvertenza: Se la superficie è crepata, spegnere l'elettrodomestico per evitare il rischio di elettrocuzione, in caso di superfi piano di cottura in vetroceramica o materi simili che proteggono i componenti sotto tensione

- Si sconsiglia l'utilizzo di una pulitrice a v

- L'elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati.

ATTENZIONE: Il processo di cottura deve es supervisionato. Un processo di cottura breve deve essere supervisionato di continuo.

AVVERTENZA: Per evitare il ribaltamento dell'elettrodomestico, è necessario installare mezzi di stabilizzazione. Fare riferimento alle istruzioni per l'installazione.

AVVERTENZA: utilizzare unicamente protezioni

per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso com adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni no adatte può provocare incidenti.

Questo elettrodomestico incorpora un collegamento a terra solo per scopi funziona

Desideriamo ringraziarla per l'acquisto del nuovo piano di cottu a induzione.

Si consiglia di leggere attentamente questo manuale di istruzioni e di mo per comprendere pienamente come montarlo correttamente e farlo funziona meglio.

Per il montaggio, si consiglia di leggere la parte relativa al montaggio. Consigliamo di leggere con attenzione tutte le istruzioni di sicurezza prima e di conservare questo Manuale d'Uso e Montaggio conservandolo con cur poterlo consultare in futuro in caso di necessità.

Panoramica del prodotto

Vista dall'alto

1. Zona 2000 W, aumento a 26
2. Zona 1500 W, aumento a 20
3. Zona 2000 W, aumento a 26
4. Zona 1500 W, aumento a 18
5. Zona 2000 W, aumento a 26
6. Zona flessibile, 2800w fino a
7. Piatto in vetro
8. Pannello comandi

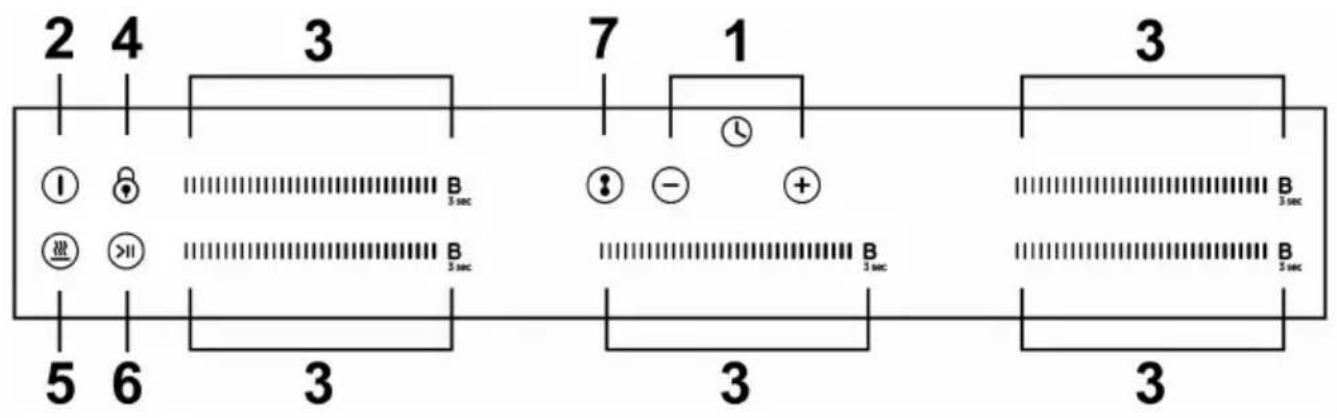

Pannello comandi

1. Controllo timer
2. Tasto ON/OFF
3. Tasto di regolazione della potenza/controllo della funzione boost
4. Blocco comandi
5. Controllo della funzione Keep Warm
6. Controllo Pausa
7. Controllo zona flessibile

Come funziona la cottura a induzione

La tecnologia della cottura a induzione è un metodo sicuro, tecnologicamente avanzato, efficiente ed economico. Funziona tramite vibrazioni elettromagnet che generano il calore direttamente nella pentola invece che indirettamento riscaldando la superficie in vetro. Il vetro si surriscalda perché si riscalda pentola.

piastra di vetroceramica

bobina ad induzione

correnti indotte

Prima di utilizzare il vostro nuovo piano di cottur induzione

• Leggere questa guida, prestando particolare attenzione alla sezione delle "Avvertenze di Sicurezza".
• Togliere la pellicola protettiva che potrebbe essere presente sul piano a induzione.

Utilizzo dei tasti a sfioro

• I comandi rispondono allo sfioramento, quindi non è necessario premerl
• Utilizzare il polpastrello del dito e non la punta.
• Ogni volta che viene registrato il contatto, viene emesso un segnale a
• Accertarsi che i comandi siano sempre puliti, asciutti e privi di oggett esempio utensili o asciugapiatti) appoggiati su di essi. Anche un leggero di acqua può rendere difficoltàoso l'utilizzo dei comandi.

Scelta dei recipienti di cottura più appropri

- Utilizzare solamente recipienti di cottura adatti cottura a induzione. Verificare che sia presente simbolo di induzione sull'imballaggio o sul fondo pentola.

• È possibile verificare se il recipiente di cottura è adat effettuando una prova magnetica. Avvicinare un magnete fondo della pentola. Se questa viene attratta, è adatta cottura ad induzione.

• Se non disponete di un magnete:

• Mettete un certo quantitativo di acqua nella pentola che volete controllare.

• Se non lampeggia sul display e l'acqua si sta riscaldando, la pentola si pu
• Non si possono utilizzare recipienti di cottura realizzati con i seguenti materiali inossidabile puro, alluminio o rame senza base magnetica, vetro, legno, porcellar e terracotta.

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente ed abbia le stesse dimensioni della zona di cottura. Utilizzare pentole con corrispondente al grafico della zona selezionata. Con una pentola leggerme grande l'energia viene utilizzata alla massima efficienza. Se si utilizza inve pentola più piccola l'efficienza potrebbe essere inferiore a quanto previsto. Centrare sempre la pentola nella zona di cottura.

Togliere sempre le pentole dal piano di cottura a induzione sollevandole strisciare, in quanto si rischia di graffiare il vetro.

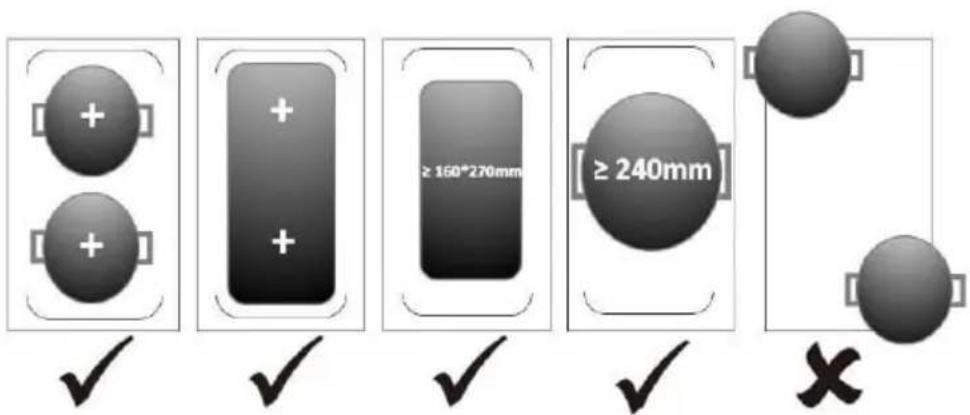

Le zone di cottura vengono adattate automaticamente, fino ad un limite al diametro della pentola. Tuttavia, il fondo di questa padella deve avere diametro minimo in funzione della zona di cottura corrispondente. Per otto massima efficienza dal piano cottura, posizionare la pentola al centro della cottura.

Diametro base dei recipienti di cottura a induzione

Zona di cottura	minimo (mm)
1, 2 (180mm)	120
3, 5 (210mm)	140
4 (160mm)	100
Zona Flessibile	240 Oppure 160*270

Quanto sopra può variare in relazione alla dallit pentola utilizzata.

Utilizzo del piano di cottura a induzione

Per iniziare la cottura

1. Toccare il tasto a sfioro ON/OFF.
   Dopo l'accensione, l'avvisatore acustico si attiva un volta, tutti i display visualizzano "-" o "-" -, ac che il piano di cottura a induzione è in modalità

2. Collocare una pentola apposita sulla zona di coti si vuole utilizzare.

- Accertarsi che il fondo della pentola e la superfi zona di cottura siano pulite e asciutte.

1. Selezionare una zona di riscaldamento e impostare un livello di poten- toccando il cursore, o scorrendo lungo il comando "—", o semplicemen- toccando qualsiasi punto del "—".

A. Se entro 1 minuto non si sceglie un'impostazione di riscaldamento il cottura a induzione si spegnerà automaticamente. In questo caso è ne ripartire dalla fase 1.
b. L'impostazione di riscaldamento si può modificare in qualsiasimomento durante la cottura.
c. Se si scorre lungo il "—", la potenza varierà dallo stadio 1 allo sta

Se sul display compare il simbole lampeggiante alternato all'impostazione di riscaldamento

Questo significa quanto segue:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure
• la pentola che state utilizzando non è adatta per cottura a induzione,
• la pentola è troppo piccola o non è centrata correttamente sulla zona

Il piano non si riscalda se sulla zona di cottura non è stata collocat adatta.

Il display si spegnerà automaticamente dopo 1 minuti se non viene p un recipiente idoneo.

Al termine della cottura

1. Spegnere la zona di cottura facendo scorrere il "—" fino al punto di quindi tenere premuto per 1 secondo.

1. Accertarsi che il display della potenza mostri "0", quindi "H".

B 0 e poi B H

1. Spegnere l'intero piano di cottura toccando il tasto a sfioro ON/OFF.

2. Prestare attenzione alle superfici calde

Verrà visualizzata una "H" per indicare quale zona di cottura è calda e

essere toccata. Scomparirà quando la superficie si è raffreddata fino a temperatura adeguata. Può essere utilizzato anche come funzione di ris energetico se si desidera riscaldare ulteriori pentole, usando la piastra

che è ancora surriscaldata.

B 3 sec H

In caso di interruzione di corrente mentre il simbolo "H" è attivo, prest attenzione a non toccare la superficie di cottura anche se "H" non vien visualizzato a seguito del ripristino dell'alimentazione.

Uso della gestione della potenza

Utilizzando la gestione della potenza si può impostare la potenza totale a 3,0 kW/ 4,5 kW/ 6,5 kW e 7,4 kW. L'impostazione predefinitadi potenza il livello di potenza massima.

Impostazione del livello di potenza totale in base proprie esigenze

1. Accertarsi che il piano di cottura sia spento.

Nota: è possibile impostare la gestione della potenza solo quando il piar è spento.

1. Toccare il tasto " pausa " e tenerlo premuto per 5 secondi. Il segn acustico si attiva una volta.

2. Dopo aver sentito il segnale acustico, toccare contemporaneamente i ta e "-" e tenerli premuti per 3 secondi, l'indicatore del timer mostrerà il potenza totale precedente lampeggiante, ad esempio '2.5'. Tenere premuto "-" per 1 secondo per passare ad un altro livello di potenza, ad esemp. Quando la potenza desiderata lampeggia, toccare il tasto " pausa " e te premuto per 5 secondi. Il segnale acustico suonerà 10 volte. Ciò signif l'impostazione è terminata.

1. Dopo la fase 2, toccare i pulsanti "+" e "-" entro 3 secondi dal segnale acustico. Altrimenti sarà necessario ripartire dalla fase 2.

2. Una volta terminata l'impostazione, attendere la fine dei 10 segnali ad Non toccare alcun tasto durante questo periodo. In caso contrario, l'impos non sarà valida.

Regole di gestione potenza

Se la potenza totale supera il limite di 2,5 kW, 3,0 kW, 4,5 kW, 6,5 seconda del livello impostato), non è possibile aumentare la potenza di r zona. Se la si aumenta toccando "+" , il piano di cottura emette 3 segi l'indicatore lampeggia 'Pn'. Quindi è necessario diminuire la potenza di alt prima di aumentare la potenza della zona richiesta.

Limitazione di potenza nelle zone centrale e destra

• Le zone di cottura sono divise in due gruppi. Ogni gruppo ha un ca di energia elettrica di 3600 W.
• La limitazione riduce la potenza alle altre zone di cottura.
• La visualizzazione dell'impostazione di riscaldamento delle zone ridotte ca tra due livelli. Ad esempio, se tutte le zone sono accese, il livello d grande di tre zone viene ridotto a livello 7, livello 7, livello 7.

Nel Gruppo a entrambe le zone possono lavorare a livello 9 contemporar perché sono 3500 W in totale.

Nel Gruppo b se si accendono tutte e 3 le zone, il massimo livello ch'raggiungere ogni zona è 7. Se si spegne la zona dietro del Gruppo b, zone possono raggiungere al massimo il livello 8.

Per ottenere la massima potenza su una zona del Gruppo b, devono es accese al massimo due zone e il piano riduce di conseguenza la potenz prima zona accesa.

Utilizzo della funzione boost

Boost è la funzione che permette l'aumento di una zona ad una potenza in un secondo e dura 5 minuti. In questo modo è possibile ottenere un potente e più veloce.

Utilizzo della funzione boost per ottenere una pote maggiore

1. Toccare il tasto del pannello di controllo che si desidera aumentare, tenere premuto il tasto "b" per 3 secondi. Il display della potenza most indicare che la zona è in aumento.

1. La potenza di boost durerà per 5 minuti e poi la zona tornerà allo potenza impostato prima dello stadio di potenza "9".

1. Se si desidera annullare il boost durante questi 5 minuti, toccare due tasto"B". La zona di riscaldamento tornerà allo stadio di potenza "9". Op scorrere lungo il "-" fino al punto di sinistra, la zona di riscaldamento fase di potenza in cui si è toccato.

Limitazioni durante l'uso

Le cinque zone sono state divise in due gruppi. In un gruppo, se si u boost in una zona, assicurarsi prima che l'altra zona stia lavorando al li potenza 5 o al di sotto di tale livello.

Nel Gruppo b, se una zona funziona in modalità boost, allo stesso temp un'altra zona che può funzionare.

IT-17

Uso della funzione mantenimento temperaturi

Keep Warm è la funzione che mantiene una zona ad una potenza inferi rendere stabile la temperatura.

Utilizzo della funzione Keep Warm per ottenere ur temperatura stabile

1. Toccare il cursore della zona di riscaldamento che si desidera manten quindi tenere premuto il pulsante Keep Warm, l'indicatore della zona di cottura visualizzerà "A".

1. Se si desidera annullare la funzione Keep Warm, toccare il cursore d riscaldamento, quindi toccare il pulsante , la zona di riscaldamento torne alla fase di potenza "0".

Utilizzo della funzione Pausa

La funzione Pausa può essere utilizzata in qualsiasi momento durante la Permette di disattivare il piano cottura a induzione e poi riattivarlo.

1. Accertarsi che la zona di cottura sia in funzione.

2. Toccare il tasto Palsicatore della zona di cottura mostrerà "Il". Quindi il funzionamento del piano cottura a induzione viene disattivato in zone di cottura, ad eccezione dei tasti Pausa, ON/OFF e di blocco.

1. Per annullare lo stato di pausa, toccare il tasto pausa, poi la zona tornerà allo stadio di potenza impostato in precedenza.

• Quest'area può essere usata come zona singola o come due zone diff seconda delle esigenze di cottura.
• L'area flessibile è composta da due induttori indipendenti che possono controllati separatamente.
• Importante: assicurati di posizionare le pentole al centro della singola cottura. In caso di pentole grandi, ovali, rettangolari, e allungate assicura posizionarle al centro della zona coprendo entrambe le croci.

Esempi di corretti ed errati posizionamenti delle pentole:

1. Toccare il cursore della zona di riscaldamento (lato sinistro) che si da passare in zona flessibile, quindi toccare il pulsante di selezione della zona flessibile per attivare la zona flessibile come una singola grande zona, il vicino all'indicatore successivo sarà acceso.

1. Toccare il cursore sul comando "—", o semplicemente toccare un punti qualsiasi del "—" per regolare il livello di potenza.

Come due zone indipendenti

Se si desidera annullare la zona flessibile, toccare di nuovo il cursore di riscaldamento, quindi toccare il pulsante di selezione della zona flessibile, l'indicatore accanto al pulsante della zona flessibile si spegne.

IT-19

Blocco dei comandi

• I comandi si possono bloccare per evitare un uso involontario (ad ese accensione involontaria delle zone di cottura da parte di bambini).
• Quando i comandi sono bloccati, sono tutti disabilitati tranne il tasto

Per bloccare i comandi

Toccare il blocco comandi. L'indicatore sul timer riporta "Lo" (basso).

Per sbloccare i comandi

1. Accertarsi che il piano di cottura ad induzione sia acceso.
2. Toccare e mantenere premuto il blocco comandi per un breve periodo
3. A questo punto il piano di cottura a induzione si può utilizzare nuov

Quando il piano di cottura è in modalità di bloccaggio, tutti i con disabilitati ad esclusione del tasto ON/OFF, è sempre possibile speg piano di cottura ad induzione con il tasto ON/OFF in caso di eme prima dell'utilizzo successivo è necessario sbloccare il piano di cottu

Protezione contro il surriscaldamento

Un sensore di temperatura controlla la temperatura all'interno del piano da induzione. Se la temperatura supera il livello di sicurezza, il piano di induzione si spegne automaticamente.

Protezione contro le fuoriuscite

La protezione da fuoriuscite è una funzione di protezione di sicurezza. Sp automaticamente il piano cottura entro 10 secondi se l'acqua scorre verso pannello di controllo, mentre l'avvisatore acustico si attiva per 1 secondo.

Segnalazione di oggetti di piccole dimensioni

Se sul piano di cottura resta appoggiata una pentola con dimensioni non o non magnetica (ad esempio in alluminio) o altri piccoli oggetti (ad es coltelli, forchette, chiavi), la zona entra automaticamente in standby per i minuto. La ventola continua a raffreddare il piano di cottura a induzione ulteriore minuto.

Protezione tramite autospegnimento

L'autospegnimento è una funzione di sicurezza per il piano di cottura a Si attiva automaticamente ogni volta che si dimentica acceso il piano di tempi di funzionamento di default per i vari livelli di intensità di potenza indicati sulla tabella che segue:

Livello di potenza	1	2	3	4	5	6	7	8	9	A	II
Timer di funzionamento di default (ore)	8	8	8	4	4	4	2	2	2	2	2

Quando la pentola viene rimossa il piano di cottura a induzione smette immediatamente di riscaldarsi e si spegne automaticamente dopo due mini

Le persone portatrici di pacemaker possono utilizzare questo elettrodomestico solo sotto il controllo del proprio medico.

Utilizzo del timer

Il timer si può utilizzare in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegi zona di cottura quando il tempo impostato è attivo.
• Si può impostare per spegnere una zona di cottura al termine del te impostato.
• Il timer si può impostare fino a 99 minuti.

Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura

1. Accertarsi che il piano di cottura sia acceso.

Nota: è possibile utilizzare il contaminuti anche se non si seleziona u cottura.

1. Toccare "-" o "+" del timer, l'indicatore del contaminuti inizia a lampeggiare e il display del timer visualizza "30".

2. Impostare il tempo toccando il tasto "-" o "+".

Consiglio: Usare il tasto a sfioro "-" o "+" una volta per diminuire o il valore di un minuto.

Tenere premuto il tasto a sfioro "-" o "+" del timer per diminui aumentare il valore di 10 minuti.

Se il tempo impostato è superiore a 99 minuti, il timer si riposiziona automaticamente a 0 minuti.

1. Annullare il tempo toccando il "-" del timer e scorrendo verso il bas

1. Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo restante l'indicatore del timer lampeggia per 5 secondi.

1. L'avvisatore acustico si attiva per 30 secondi e l'indicatore del timer visualizza "-" al termine del tempo impostato.

Impostazione del timer per spegnere una zona di cottura

Le zone di cottura impostate per questa funzione funzionano come segue

1. Toccare il cursore di selezione della zona di riscaldamento per la quale si vuole impostare il

1. Toccare "-" o "+" del timer, l'indicatore del co inizia a lampeggiare e il display del timer" visu "30".

1. Impostare il tempo toccando il tasto "-" o "+"

Consiglio: Usare il tasto a sfioro "-" o "+" una volta per diminuire o a valore di un minuto.

Toccare e tenere premuto il tasto a sfioro "-" o "+", il timer diminuisce di 10 minuti.

Se il tempo impostato è superiore a 99 minuti, il timer si riposiziona automaticamente a 0 minuti.

1. Per annullare il timer, toccare il cursore del comando di selezione, qu'il "-" o il "+" del timer ed attivare lo scorrimento fino a "0", il timer viene annullato e sul display dei minuti viene visualizzato "00", quindi "--".

1. Dopo aver impostato il tempo il conteggio iniz immediatamente. Il display visualizza il tempo restante e l'indicatore del timer lampeggia per secondi.

NOTA: Il punto rosso a fianco dell'indicatore del potenza si accende ad indicare che la zona selezionata.

1. Quando il tempo impostato sul timer di cottura la zona di cottura corrispondente si spegne automaticamente e mostra "H".

Le altre zone di cottura continueranno a funzionare se er accese in precedenza.

Impostazione del timer per spegnere più di una cottura

1. Se si utilizza questa funzione per più di una zona di riscaldamento, del timer mostrerà il tempo più breve. (es. tempo di impostazione della zona 1# di 2 minuti, tempo di imp della zona 2# di 5 minuti, l'indicatore del timer mostra "2".) NOTA: Il punto rosso lampeggiante accanto all'indicatore del livello di significa che l'indicatore del timer indica l'ora della zona di riscaldamer. Se si desidera controllare l'ora impostata di un'altra zona di riscaldamer toccare il comando a scorrimento della zona di riscaldamento una volta timer indicherà l'ora impostata.

1. Quando il tempo impostato sul timer di cottura finisce, la zona di riscaldamento corrispondente si spegne automaticamente e mostra "H".

NOTA: Se si vuole cambiare l'ora una volta impostato il timer, è nece ripartire dalla fase 1.

Cura e pulizia

Che cosa?	Come?	Importante!
Sporco quotidiano sul vetro (impronte, segni, macchie di cibo e schizzi non zuccherini sul vetro)	1. Togliere l'alimentazione elettrica del piano di cott2. Applicare un detergente piano di cottura quando vetro è ancora tiepido (m non caldo!)3. Sciacquare ed asciugare uno straccio pulito o un panno di carta.4. Ridare alimentazione al piano di cottura.	• Quando viene ridata alimentazio al piano di cottura non ci sara indicazioni di "superficie calda", tuttavia la zona di cottura può essere ancora calda! Prestare la massima attenzione.• Spugnette metalliche dure, alcur spugnette in nylon e detergenti forti/abrasivi possono graffiare il vetro. Leggere sempre l'etichetta per verificare se il vostro detero la spugnetta metallica sono a• Non lasciare mai residui dei p di pulizia sul piano di cottura: si potrebbe macchiare.
Schizzi di acqua bollente, ingredienti fusi e schizzi zuccherini caldi sul vetro.	Toglierli immediatamente con una paletta per pesce, un coltello a paletta o un rasc a lama adatti al piano di ad induzione, prestando sem attenzione alle superfici calde della zona di cottura:1. Togliere alimentazione dal piano di cottura dalla prepare.2. Tenere la lama o l'utens un angolo di 30° e rasci la sporcizia o i residui v una parte fredda del pian cottura.3. Pulire i residui o gli sch con un asciugapiatti o un panno di carta.4. Effettuare le fasi da 2 lo "sporco quotidiano sul vetro" come sopra indicato	• Togliere al più presto possibile macchie lasciate da ingredienti f cibo zuccherino o schizzi. Se qu residui vengono lasciati seccare vetro, possono risultare in segui difficili da togliere o addirittura danneggiare inmodo permanente superficie del vetro.• Rischio di tagli: quando il copi di sicurezza viene fatto rientrare lama delraschietto è tagliente co quella di un rasoio. Prestare la massima attenzione e riporre sempre in un luogo sicuro, al della portata dei bambini.
Schizzi sui tasti a sfioro	1. Togliere l'alimentazione elettrica del piano di cott 2. Asciugare gli schizzi3. Ripulire la zona dei tasti sfioro con una spugna un pulita o uno straccio.4. Asciugare completamente l'area con un panno di 5. Ridare alimentazione al piano di cottura.	• Il piano di cottura può emette segnali acustici e spegnersi e i a sfioro possono non funzionare quando è presente liquido su d Accertarsi di asciugare la zona tasti a sfioro prima di riaccendi piano di cottura.

Consigli e accorgimenti

Problema	Possibili cause	Rimedio
Il piano di cottura induzione non si accende.	Mancanza di alimentazione.	Accertarsi che il piano di cottura induzione sia collegato all'alimentazione elettrica e che sia acceso. Controllare se c'è una interruzione di servizio a casa o zona. Se dopo avere effettuato tutti questi controlli, il problema persiste, rivolgersi ad un tecnico qualificato.
I tasti a sfioro non rispondono.	I comandi sono bloccati.	Sbloccare i comandi. Vedere la sezione "Utilizzo del piano di cottura ad induzione" per le relative istruzion
I tasti a sfioro si attivano a fatica.	Potrebbe esserci una sottile pellicola di acqua sui comando oppure state utilizzando la pide delle dita per attivare i com	Accertarsi che la zona dei tasti sia asciutta e utilizzare il polpast delle vostre dita per attivare i comandi.
Il vetro è graffiato.	Recipienti di cottura con bordirregolari.Si stanno utilizzando spugnett metalliche o detergenti abrasi e non adatti.	Utilizzare recipienti di cottura con pianee regolari. Vedere "Scelta recipienti di cottura adatti".Vedere "Cura e pulizia".
Alcune pentole fanno rumori tipo crepitio schiocco.	Questo fenomeno potrebbe essere causato dalla struttura dei recipienti di cottura (stra diversi metalli che vibrano diversamente).	Questo è normale per i recipient cottura e non indica un'anomalia.
Il piano di cottura induzione emette un piccolo rumore sordo quando viene utilizzati con l'impostazione di riscaldamento.	Questo fenomeno è causato dalla tecnologia della cottura induzione.	È del tutto normale, ma il rumo dovrebbe attutirsi o scomparire completamente quando si diminuis l'impostazione di riscaldamento.
Rumore della ventola del piano di cottura induzione.	Una ventola di raffreddamento presente all'interno del piano cottura a induzione si è acc per evitare che l'elettronica surriscaldi. Può continuare a funzionare anche una volta spento il piano di cottura a induzione.	È un fenomeno normale e non richiede alcun intervento. Non tog e ridare alimentazione al piano di cottura a induzione dalla parete ventola sta funzionando.
Le padelle non si riscaldano e vengono visualizzate sul display.	Il piano di cottura a induzione non è in grado di rilevare padella in quanto questa non adatta per la cottura a indu Il piano di cottura a induzione non è in grado di rilevare padella perché questa è trop piccola per la zona di cottura oppure non è perfettamente centrata su di essa.	Utilizzare recipienti di cottura ada per la cottura a induzione. Veder sezione "Scelta dei recipienti di cottura adatti".Centrare la padella ed accertarsi la base corrisponda alle dimensioni della zona di cottura.
Il piano di cottura induzione o la zona cottura si sono spen inaspettatamente, si attiva un segnale acustico e viene visualizzato un codice di errore (di solito alternato con una o due cifre sul display timer di cottura).	Guasto tecnico.	Annotare le lettere e i numeri dell'errore, togliere alimentazione a piano di cottura a induzione dalla parete e contattare un tecnico qualificato.

Display di anomalie e controllo

Se si evidenzia un'anomalia, il piano di cottura a induzione si posiziona autoprotezione automaticamente e visualizza i seguenti codici di protezione:

Problema	Possibili cause	Rimedio
F3/F4	Anomalia del sensore di temperatura della bobina a induzione	Contattare il fornitore.
F9/FA	Anomalia del sensore di temperatura del riscaldatore a induzione IGBT.	Contattare il fornitore.
E1/E2	Tensione d'alimentazione anoma	Si prega di controllare se l'alimentazione è normale.L'accensione dopo l'alimentazione è normale.
E3	Alta temperatura del sensore temperatura della bobina ad induzione	Contattare il fornitore.
E5	Alta temperatura del sensore temperatura IGBT	Fare ripartire una volta ch piano di cottura a induzione è raffreddato.

Le considerazioni di cui sopra derivano dalla valutazione e dal controllo o anomalie comuni.

Non smontare da soli l'elettrodomestico per evitare rischi e danni al pian cottura ad induzione.

Specifiche tecniche

Piano cottura	IIES85MCTT
Zone di cottura	5 zone
Tensione di alimentazione	220-240 V~, 50-60 Hz
Potenza elettrica installata	2,5 kW: 2250-2750 W o3,0 kW: 2700-3300 W o4,5 kW: 4050-4950 W o6,5 kW: 5850-7150 W o7,4 kW: 6600-7400 W
Dimensioni prodotto LunxLarxAlt (mr)	770X520X60
Dimensioni con incasso AxB (mm)	740X490

Il peso e le dimensioni sono approssimativi. Le specifiche e il design po variare senza preavviso in quanto siamo sempre impegnati nella ricerca d continue innovazioni dei nostri prodotti.

Installazione

Scelta delle attrezzature di installazione

Tagliare la superficie di lavoro rispettando le misure indicate sul disegno. Per l'installazione e l'uso è necessario lasciare uno spazio libero intorno ad almeno 5 cm.

Assicurarsi che lo spessore della superficie di lavoro corrisponda ad almer Selezionare il materiale del supporto in modo che sia resistente alle alte temperature per evitare che si deformi a causa del calore proveniente da cottura. Come illustrato qui di seguito:

Assicurarsi sempre che il piano di cottura a induzione sia ben ventilato entrata ed uscita dell'aria non siano ostruite. Assicurarsi che il piano di induzione sia in buone condizione operative. Come illustrato qui di seguito

Nota: Tra il piano di cottura e l'eventuale elemento super essere prevista una distanza di sicurezza pari ad almeno

Prima di montare il piano di cottura, assicurarsi

• il supporto sia squadrato e livellato e che non ci siano elementi struti possano interferire con i requisiti di spazio
• il supporto sia realizzato in materiale resistente al calore
• se il piano di cottura è installato al di sopra di un forno, il forno: ventola di raffreddamento incorporata
• l'installazione sia conforme a tutti i requisiti di ingombro, oltre che a normative e le disposizioni
• sia stato incorporato nel cablaggio permanente un apposito interruttore sezionatore che permetta di staccare completamente l'elettrodomestico dall rete di alimentazione principale; tale interruttore deve essere montato e posizionato in accordo con le normative e le disposizioni locali.

L'interruttore sezionatore deve essere di tipo approvato e deve fornire i separazione dei contatti con intercapedine di 3 mm in tutti i poli (o i conduttori attivi [fase] se le normative sugli impianti elettrici locali perna questa variazione rispetto alle specifiche)

• l'interruttore sezionatore sia facilmente raggiungibile dal cliente una volta installato il piano di cottura
• in caso di dubbi relativi al montaggio, contattare le autorità locali e normative vigenti
• si utilizzino rivestimenti resistenti al calore e facili da pulire (quali ad piastrelle ceramiche) per le pareti circostanti il piano di cottura.

Una volta montato il piano di cottura, assicurarsi

• il cavo di alimentazione elettrica non sia accessibile attraverso gli sporti cassetti dei mobiletti
• sia presente un flusso adeguato di aria fresca dall'esterno dei mobiletti base del piano di cottura
• se il piano di cottura è montato sopra ad una cassettiera o a dei r stata installata una barriera di protezione termica al di sotto della base di cottura
• l'interruttore sezionatore sia facilmente accessibile per il cliente.

Prima di posizionare le staffe di fissaggio

L'elettrodomestico deve essere collocato su una superficie piana e stabile (utilizzare l'imballaggio). Non forzare i comandi che sporgono dal piano di

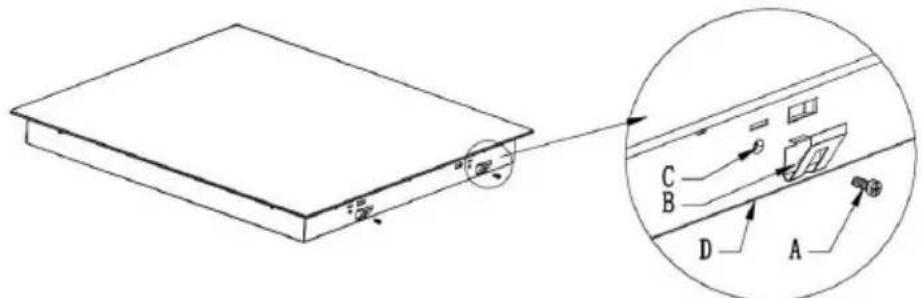

Regolazione della posizione della staffa

Fissare il piano di cottura sul supporto avvitando 4 staffe sul fondo del cottura stesso (vedere figura) dopo il montaggio.

Avvertenza

1. Il piano di cottura a induzione deve essere montato da personale o qualificati. La nostra società ha un team di professionisti a disposizione clienti. Non operare mai da soli.
2. Il piano di cottura non può essere montato direttamente sopra ai seg elettrodomestici: lavastoviglie, frigorifero, freezer, lavatrice o asciugatrice, quanto l'umidità può danneggiare l'elettronica del piano di cottura stess
3. Il piano di cottura a induzione dovrà essere montato in modo tale da un migliore irraggiamento del calore e un livello di affidabilità più eleva
4. La parete e la zona di cottura indotta al di sopra della superficie d dovranno essere resistenti al calore.
5. Per evitare danni, lo strato intermedio e l'adesivo devono essere resis calore.

Collegamento del piano di cottura alla rete di alimentazione elettrica

Questo piano di cottura deve essere collegato alla rete di alimentazione « da una persona appositamente addestrata.

Prima di collegare il piano di cottura alla rete di alimentazione elettrica, che:

1. il cablaggio interno dell'abitazione sia adeguato alla potenza consumata di cottura.
2. la tensione corrisponda al valore riportato sulla targhetta dellecaratterist tecniche
3. le sezioni del cavo di alimentazione elettrico possano sopportare il car specificato sulla targhetta delle caratteristiche tecniche.

Per collegare il piano di cottura alla rete di alimentazione elettrica non u adattatori, riduttori o deviatori in quanto sussiste il pericolo di surriscaldari incendi.

Il cavo di alimentazione elettrica non deve entrare in contatto con compo surriscaldati e deve essere collocato in modo tale che la sua temperatura mai, in nessun punto, i 75°C.

Verificare con un elettricista se l'impianto di cablaggio dell'abitazione è co necessità di modificarlo. Le eventuali modifiche dovranno sempre essere ef da un elettricista qualificato.

L'alimentazione elettrica deve essere collegata in conformità con la relativa normativa o un sezionatore unipolare. Il metodo di collegamento è illustra seguito.

• Se il cavo è danneggiato o deve essere sostituito, l'operazione deve e effettuata da un agente post-vendita con attrezzi dedicati, per evitare qu'incidente.
• Se l'elettrodomestico è collegato direttamente all'alimentazione di rete è necessario montare un sezionatore multipolare con uno spazio di almeno tra i contatti.
• L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme alle normative di sicurezza.
• Il cavo non deve essere piegato o schiacciato.
• Il cavo deve essere controllato con regolarità e sostituito unicamente da autorizzati.

Questo elettrodomestico dispone di contrassegno ai sensi della direuropea 2012/19/CE in materia di apparecchi elettrici ed elettroni (RAEE). I RAEE contengono sia sostanze inquinanti (che possono effetto negativo sull'ambiente) sia elementi base (che possono es riutilizzati). È importante che i RAEE siano sottoposti a trattamer in modo da togliere e smaltire in modo corretto gli inquinanti tutti i materiali. Spetta ai singoli individui garantire che i RAEE diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

• i RAEE non devono essere trattati come rifiuti domestici;
• i RAEE devono essere portati nelle aree di smaltimento specif dai comuni o da società autorizzate.

In molti stati, nel caso di RAEE di grandi dimensioni sono disponibili servizi o domicilio. Durante l'acquisto di un nuovo elettrodomestico, quello vecchio può e restituito al venditore che lo deve accettare gratuitamente in un'unica soluzione condizione che l'elettrodomestico sia di tipo simile ed abbia le stesse funzioni acquistato.

Informazione prodotto per piani di cottura elettrici conformi al Regolamento della C (UE) n° 66/2014
		Posizione	Simbolo	Valore	Unità di misura
Identificativo del modello				IIES85MCTT
Tipologia di piano cottura:				Piano cottura elettrico
Numero di zone aree di cottura	zone			5
	aree
Tecnologia di riscaldamento (zone di cottura aree di cottura induzione, zone cottura radianti, piastre metalliche	Zone di cottura induzione			X
	Aree di cottura con cottura a induzione
	zone di cottura radianti
	piastre metalliche
Per le zone o le aree di co circolari: diametro della superfic utile per ciascuna zona di cot elettrica, arrotondata ai 5 mm vicini		Posteriore sinistra	∅	-	cm
		Posteriore centrale	∅	-	cm
		Posteriore destra	∅	21,0	cm
		Centrale sinistra	∅	-	cm
		Centrale centrale	∅	21,0	cm
		Centrale destra	∅	-	cm
		Anteriore sinistra	∅	-	cm
		Anteriore Centrale	∅	-	cm
		Anteriore destra	∅	16,0	cm
Per le zone o le aree di cott circolari: lunghezza e larghezza superficie utile per ciascuna zona cottura elettrica, arrotondata ai 5 più vicini		Posteriore sinistra	L W	20,0 20,0	cm
		Posteriore centrale	L W	-	cm
		Posteriore destra	L W	-	cm
	Centrale sinistra	LW	-	cm
	Centrale centrale	LW	-	cm
	Centrale destra	LW	-	cm
	Anteriore sinistra	LW	20,020,0	cm
	Anteriore Centrale	LW	-	cm
	Anteriore destra	LW	-	cm
Consumo energetico per zona o di cottura calcolato al kg	Posteriore sinistra	ECElectric cooking	186,5	Peso/kg
	Posteriore centrale	ECElectric cooking	-	Peso/kg
	Posteriore destra	ECElectric cooking	186,6	Peso/kg
	Centrale sinistra	ECElectric cooking	-	Peso/kg
	Centrale centrale	ECElectric cooking	186,6	Peso/kg
	Centrale destra	ECElectric cooking	-	Peso/kg
	Anteriore sinistra	ECElectric cooking	187,3	Peso/kg
	Anteriore Centrale	ECElectric cooking	-	Peso/kg
	Anteriore destra	ECElectric cooking	194,9	Peso/kg
Consumo energetico del pianocott calcolato per kg		ECElectric hob	188.4	Peso/kg
Norma applicata: EN 60350-2 Apparecchi di cottura elettrici per uso domestico - cottura - Metodi di misurazione delle prestazioni
Consigli per il risparmio energetico:Per ottenere la massima efficienza dal piano cottura, posizionare la pentola al ce cottura.L'utilizzo di un coperchio riduce i tempi di cottura e risparmia energia trattenendoRidurre al minimo la quantità di liquido o grasso per diminuire i tempi di cottuIniziare la cottura con temperatura elevata, quindi ridurlaquando il cibo si è riscaUtilizzare pentole con diametro corrispondente al grafico della zona selezionata.
