Tipo di Prodotto	Armadio Rack / Armadio Server
Marca	Techly
Modello	I-CABINET-30DTY
Colore	Nero
Materiale	Acciaio
Unità Rack	30U
Larghezza	600 mm (esterno)
Profondità	800 mm (esterno)
Altezza	1400 mm (esterno)
Peso	Circa 55 kg
Capacità di Carico Massima	500 kg (statico)
Porta Anteriore	Porta in vetro temperato con serratura
Porta Posteriore	Porta in acciaio solido con serratura
Pannelli Laterali	Rimovibili, bloccabili
Ventilazione	Porte anteriori/posteriori e pannello superiore perforati
Gestione Cavi	Ingressi cavi multipli superiori e inferiori
Guide di Montaggio Regolabili	Sì, regolabili in profondità
Numero di Ventole	2 (opzionali, non incluse)
Distribuzione di Alimentazione	Non inclusa (PDU opzionale)
Certificazioni	CE, RoHS
Garanzia	2 anni
Accessori Inclusi	Chiavi, viti, piedini di livellamento

Domande frequenti - I-CABINET-30DTY Techly

Cos'è l'I-CABINET-30DTY?

L'I-CABINET-30DTY è un armadio rack per server 30U progettato per ospitare apparecchiature standard da 19 pollici come server, switch e pannelli di permutazione.

Quali sono le dimensioni esterne dell'armadio?

Le dimensioni esterne sono approssimativamente 600 mm di larghezza, 800 mm di profondità e 1400 mm di altezza.

L'armadio è compatibile con apparecchiature standard da 19 pollici?

Sì, è progettato per montaggio rack standard da 19 pollici con guide di montaggio regolabili.

Qual è la capacità di carico statico massima?

La capacità di carico statico massima è di 500 kg quando installato correttamente su una superficie piana.

L'armadio è dotato di ventole di raffreddamento?

Le ventole di raffreddamento non sono incluse, ma l'armadio ha opzioni di montaggio per fino a 2 ventole (vendute separatamente).

Come installo le apparecchiature nell'armadio?

Per prima cosa, regola le guide di montaggio alla profondità desiderata. Quindi, fissa le tue apparecchiature utilizzando viti rack standard (incluse). Assicura una corretta ventilazione e gestione dei cavi.

Le porte possono essere bloccate?

Sì, sia la porta anteriore in vetro temperato che la porta posteriore in acciaio solido sono dotate di serrature per la sicurezza.

Di quali materiali è fatto l'armadio?

L'armadio è costruito in acciaio di alta qualità con una resistente verniciatura nera a polvere.

L'armadio supporta la gestione dei cavi?

Sì, presenta molteplici punti di ingresso cavi nella parte superiore e inferiore, consentendo un percorso ordinato dei cavi.

Quali accessori sono inclusi con l'armadio?

Gli accessori inclusi sono viti di montaggio, chiavi e piedini di livellamento. Scaffali e altri accessori sono venduti separatamente.

MANUALE UTENTE I-CABINET-30DTY Techly

Manuale d'istruzione

CARRELLO STAZIONE DI RICARICA VENTILATO PER 30 DISPOSITIVI

Gentile Cliente, grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
  • Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
• Evitare di posizionare l'apparecchio sotto al sole, alla pioggia o in un ambiente non ventilato. Evitare l'installazione dell'apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi. Mantenere il prodotto distante da materiali infiammabili ed esplosivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
• Non inserire parti metalliche o altri oggetti che potrebbero danneggiare l'apparecchio.
• Collegare o scollegare i cavi con delicatezza ed evitare di collegare o scollegare spesso scuotendoli con forza.

AMBIENTE DI SERVIZIO

Temperatura di lavoro 0°C~45°C

Umidità dell'ambiente di lavoro 20%~80%

Umidità dell'ambiente di stoccaggio -15°C~45°C

PARAMETRO DEL PRODOTTO

Materiale principale	Il corpo principale adotta una piastra in acciaio laminato a freddo da 1,0 mm-1,5 mm, Il telaio principale adotta profili in alluminio ad alta resistenza, l'armadio è dotato di uno strato divisorio in plastica tecnica ABS
Input Corrente alternata AC 110V/220V 50/60Hz 16A
Potenza del prodotto 3500W
Sistema di raffreddamento	Raffreddamento ad aria forzata
Output	Ricarica: 5V 2.1A Ricarica rapida: 20W Uscita: 110V/220V 50/60Hz 10A/16A
Indicatore luminoso di stato	Luce rossa: in stato di carica, luce verde: carico/disconnesso /disconnessa

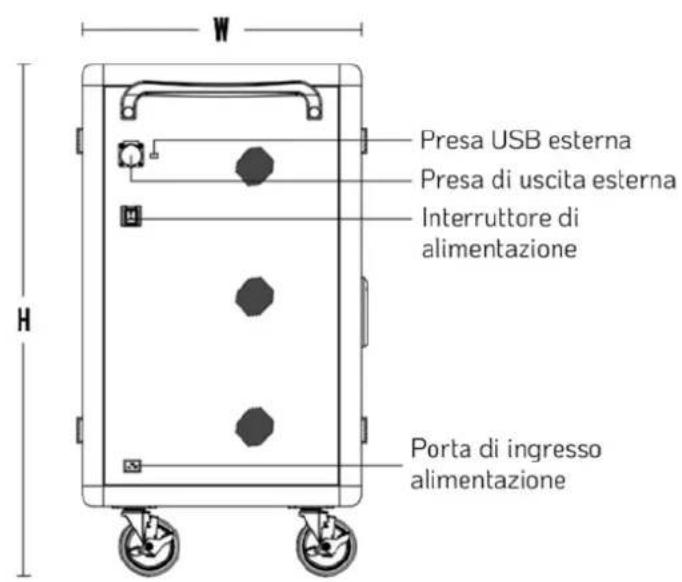

Presa AC esterna	IEC C20
Porta di ricarica USB esterna	1
Compatibilità di sistema	Android, IOS, Windows
Supporta il protocollo di ricarica rapida	Apple, BC1.2(DCP), HUAWEI-FCP, MTK PE, SAMSUNG-AFC

INFORMAZIONI SULLA GESTIONE DELLA CARICA ELETTRICA

I. Sistemi di protezione incorporati:

1. Protezione da sovraccarico: Interrompe l'alimentazione automaticamente in caso di sovraccarico, protegge così il dispositivo
2. Protezione contro le dispersioni: dispositivo di protezione rapido contro le dispersioni, doppia protezione contro le dispersioni, previene scosse elettriche alle persone per garantire maggiore sicurezza
3. Blocco dell'isolamento: design con isolamento AC e DC, installazione elettrica schermata, bassa tensione sicura
4. Protezione da sovracorrente: ciascuna porta è configurata indipendentemente per un'uscita di corrente continua a 3.1A massimo, scarta la porta di uscita che presenta un carico eccessivo, nessun effetto sull'uso delle altre porte
5. Protezione da sovratensione in ingresso: Quanto la tensione in ingresso è superiore a 30V, interviene un blocco automatico della corrente in ingresso e uscita per proteggere da danni le altre apparecchiature durante la carica
6. Protezione da sottotensione in ingresso: Quanto la tensione in ingresso è inferiore a 8V, interviene un blocco automatico della corrente in ingresso e uscita per proteggere da danni le altre apparecchiature durante la carica
7. Protezione da corto circuito in uscita: Blocca l'uscita in caso di anormale corto circuito della porta di uscita per garantire la sicurezza
8. Protezione da ritorno di flusso: interruzione inversa incorporata, blocco preventivo della corrente per impedire il ritorno di flusso
9. Protezione da sovraccarico: circuito incorporato per protezione del sovraccarico, rilevamento intelligente delle condizioni di ricarica del dispositivo, dopo la carica completa l'attività di ricarica si blocca automaticamente

II. Per l'utilizzo sicuro, controllo intelligente per raggiungere il massimo delle prestazioni e un'elevata qualità della ricarica

1. Efficiente dissipazione del calore: il design favorisce la dissipazione del calore con immissione dal basso e scarico nella parte superiore dell'aria per migliorare l'effetto di dissipazione
2. Circuito integrato: completo di circuito integrato MCU+ con chip intelligente (DS doppia carica intelligente)
3. Accensione automatica delle luci: indicatori di stato multicolore, automaticamente mostrano lo stato delle periferiche collegate sotto carica
4. Controllo della temperatura: quando la temperatura all'interno del carrello supera i 40°C parte la ventola per dissipare il calore eccessivo e garantire una ricarica sicura
5. Sospensione automatica: sospensione automatica se nessun dispositivo è in carica, sistema intelligente di gestione della carica
6. Conveniente ed efficiente: nessuna configurazione, plug and play, sistema intelligente di gestione della carica

III. Consente di ottenere un ambiente di utilizzo di alta qualità

ALTRE CARATTERISTICHE

I dettagli che migliorano l'esperienza dell'utente

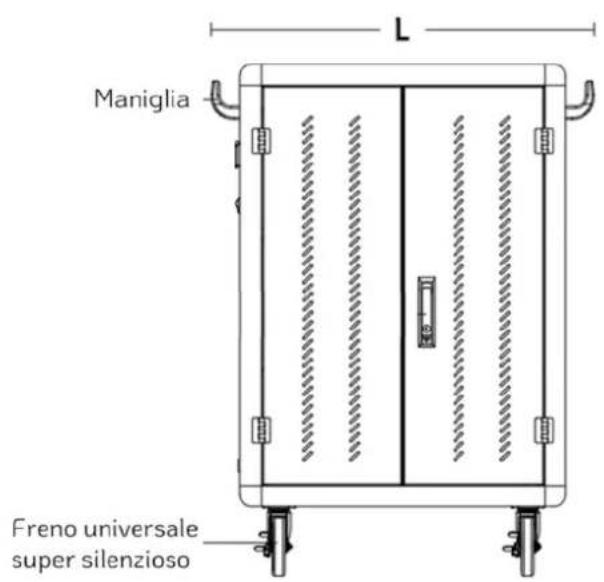

1. Silenzioso: Adotta una ruota universale silenziosa in silicone e una ventola di raffreddamento a velocità variabile, riduce notevolmente la generazione di rumore
2. Ordinato: gestione cavi ordinata

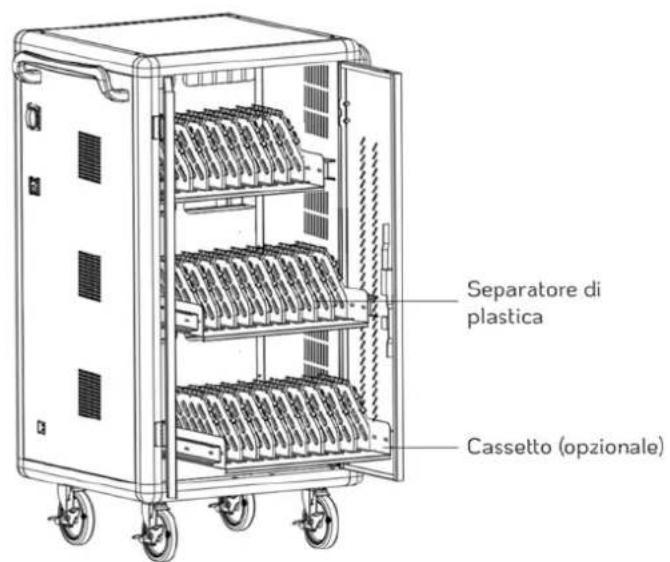

3. Ergonomico: staffa divisoria in plastica con bordi arrotondati
4. Progettazione a prova di errore: Non serve alcuna configurazione o accorgimento, l'apparecchiatura funziona sempre al meglio

CONTENUTO DELLA CONFEZIONE

- Stazione di ricarica ×1 • Chiave della porta×2 • Cavo di alimentazione ×1 • Manuale ×1

OPERAZIONE DI RICARICA USB

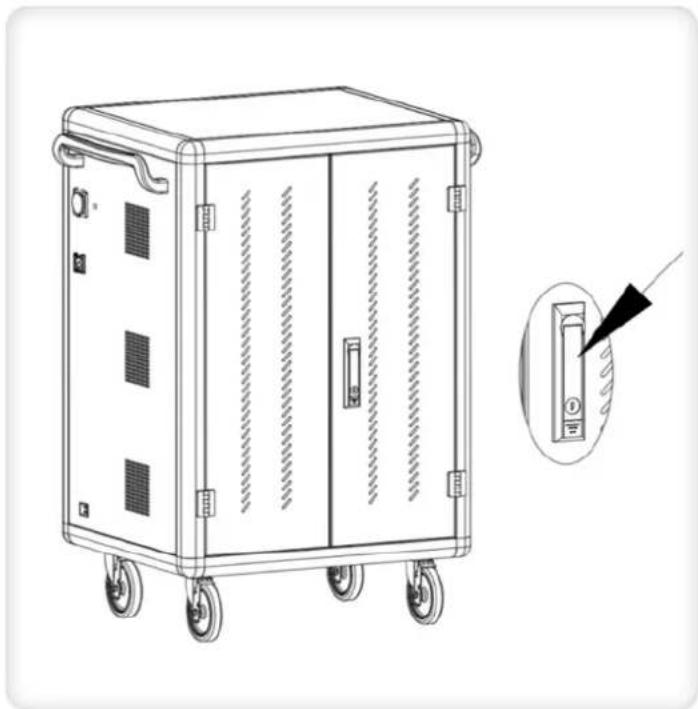

1. Scollegare preventivamente il carrello e aprire la porta

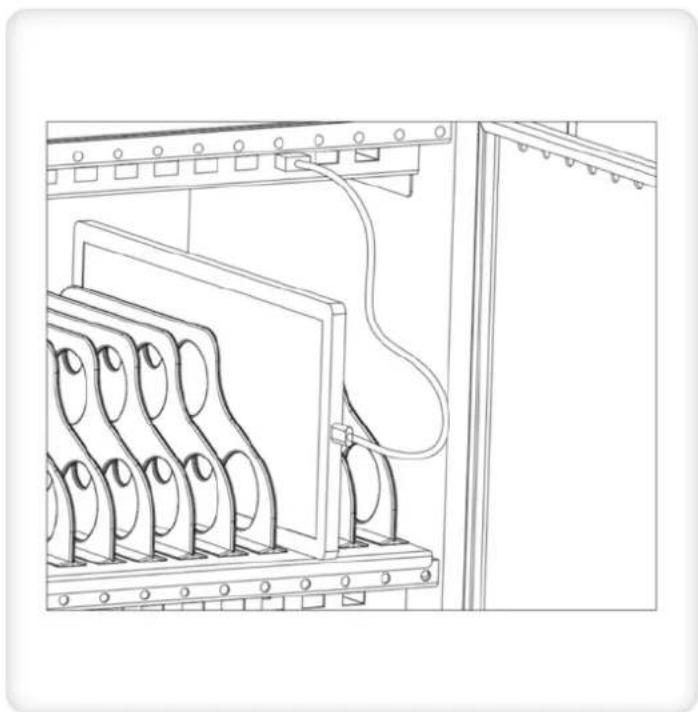

2. In base al numero di tablet, inserirli uno alla volta nello slot facendo attenzione al numero corrispondente

1. Collegare il cavo USB facendo attenzione che le estremità del cavo siano collegate rispettivamente alla porta di ricarica del carrello e alla porta del tablet

2. Una volta completata la connessione, bloccare lo sportello dell'armadio e inserire la spina di alimentazione della stazione di ricarica nella presa di rete

3. Portare l'interruttore di alimentazione principale su "ON", quindi l'indicatore di stato di ricarica a LED di tutte le unità di ricarica si illumina in rosso e il dispositivo è in stato di ricarica

OPERAZIONE DI RICARICA CON ADATTATORE

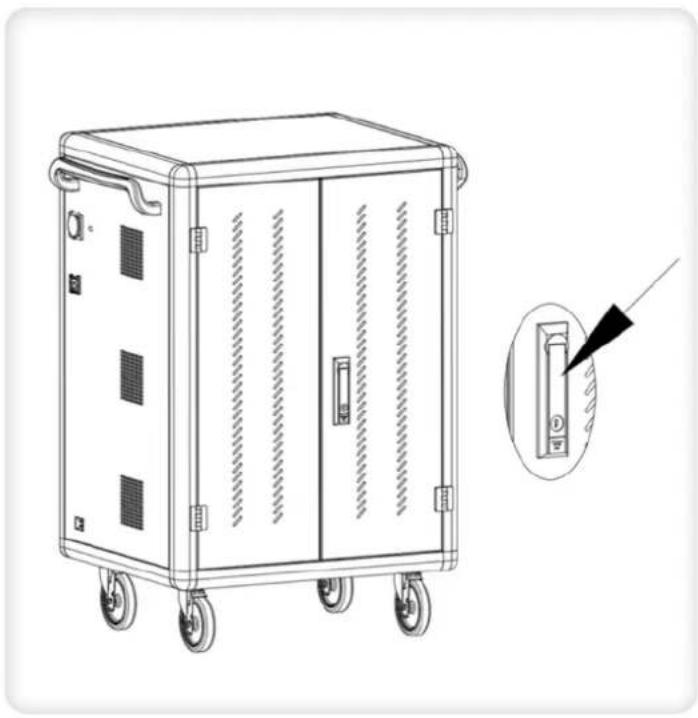

1. Scollegare preventivamente il carrello e aprire la porta

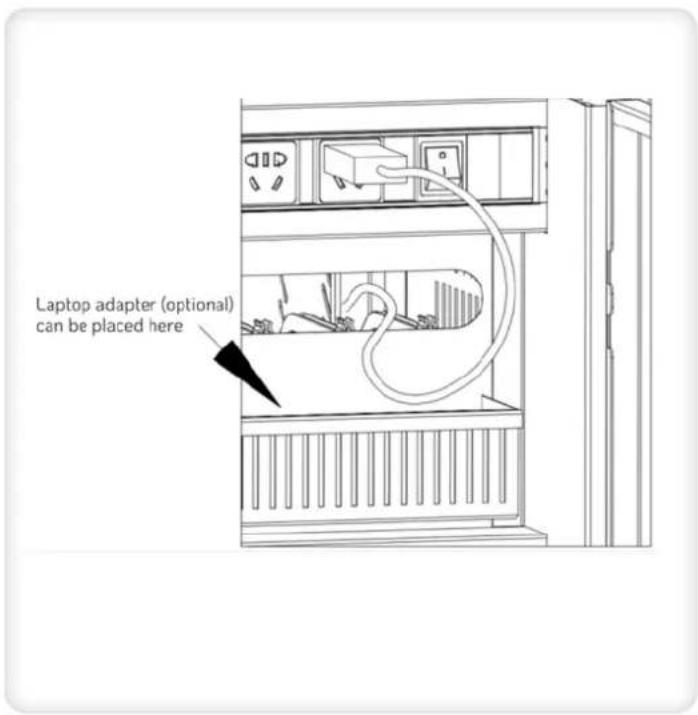

2. Collegare uno alla volta il caricatore del tablet o del laptop alla presa sul retro, quindi infilare il cavo attraverso il foro; per caricare il laptop, posizionare l'adattatore nel cestello forato sottostante

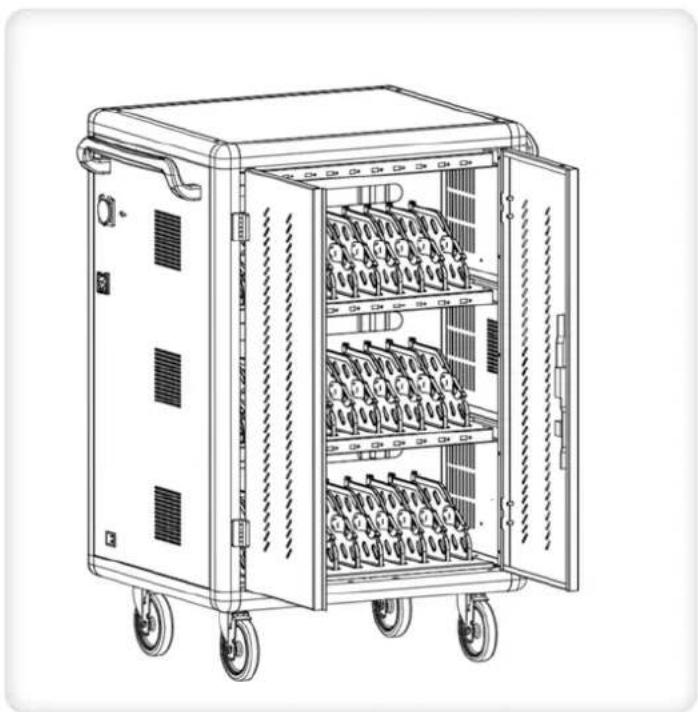

1. Aprire lo sportello anteriore della stazione di ricarica

1. Bloccare il cavo facendolo scorrere nell'alloggiamento il plastica

1. Posizionare i tablet o i laptop uno alla volta nello slot e collegarli al cavo dati corrispondente

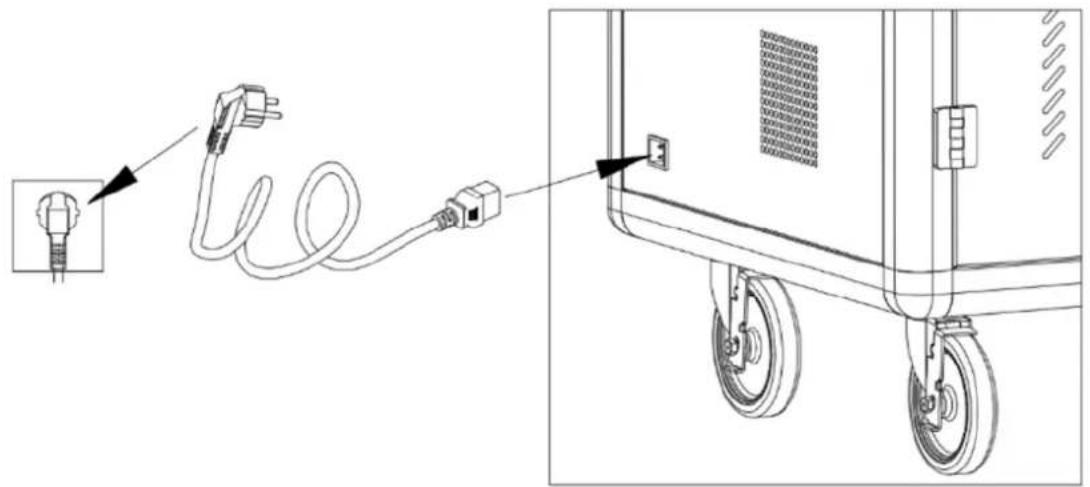

2. Una volta completata la connessione, bloccare lo sportello dell'armadio e inserire la spina di alimentazione della stazione di ricarica nella presa di rete
3. Portare l'interruttore di alimentazione principale su "ON", quindi tutte le unità di ricarica sono in stato di ricarica

In conformità alla normativa RAEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

Con il marchio CE, Techly® garantisce che il prodotto e conforme alle norme e direttive europee richieste.
