Tipo di prodotto	Extender HDMI su cavo di rete
Marca	Techly
Modello	IDATA EXT-E70I
Categoria	Extender AV
Alimentazione	DC 5V, 1A (2 alimentatori inclusi)
Risoluzioni supportate	480i/p, 576i/p, 720p, 1080i, 1080p a 50/60 Hz
Lunghezza di trasmissione massima	Fino a 60 m con cavo Cat6/6A/7
Telecomando IR	Supportato, frequenza 20-60 kHz
Consumo energetico	TX: <2W, RX: <2W
Dimensioni (LxPxA)	71,6 x 66,6 x 24,8 mm
Peso	Non specificato (leggero, circa 100 g ciascuno)
Contenuto della confezione	Trasmettitore, ricevitore, 2 alimentatori DC5V1A, manuale, prolunghe IR blaster e ricevitore
Tipo di cavo di rete richiesto	Cat6/6A/7 UTP/STP in rame, standard EIA/TIA-568B
Funzioni principali	Trasmissione HDMI su lunga distanza, regolazione automatica, sincronizzazione IR
Interfacce	HDMI IN/OUT, RJ45, IR IN/OUT, DC 5V, pulsante RESET, LED indicatori
Installazione	Non invertire trasmettitore e ricevitore, utilizzare solo alimentatore fornito
Manutenzione e pulizia	Non esporre ad acqua o umidità, pulire con panno asciutto

Domande frequenti - IDATA EXT-E70I Techly

Quali risoluzioni supporta l'extender HDMI Techly IDATA EXT-E70I?

Supporta risoluzioni fino a 1080p a 50/60 Hz, incluse 480i/p, 576i/p e 720p.

Quale cavo di rete devo utilizzare?

È consigliato un cavo Cat6/6A/7 in rame con bassa resistenza, seguendo lo standard EIA/TIA-568B.

Qual è la distanza massima di trasmissione?

Con un cavo di rete di qualità (Cat6 o superiore) si possono raggiungere fino a 60 metri.

Come resettare l'extender in caso di problemi?

Premere il pulsante RESET sul ricevitore o sul trasmettitore per ripristinare le impostazioni.

Il led LINK sul ricevitore lampeggia sempre, cosa fare?

Verificare che il cavo di rete sia connesso correttamente secondo lo standard 568B, controllare l'ingresso HDMI sul trasmettitore e resettare il dispositivo.

Non c'è immagine in uscita, come risolvere?

Resettare l'apparecchio premendo RESET sul ricevitore. Assicurarsi che il cavo HDMI sia ben collegato alla TV e che il cavo di rete sia funzionante.

Posso utilizzare un alimentatore diverso?

Si consiglia di utilizzare solo l'alimentatore DC 5V 1A fornito. In caso di sostituzione, assicurarsi che le specifiche corrispondano.

Il prodotto supporta il controllo IR?

Sì, supporta la sincronizzazione IR con frequenza 20-60 kHz. Vengono incluse prolunghe per IR blaster e ricevitore.

Quali sono le dimensioni del dispositivo?

Ogni unità (trasmettitore e ricevitore) misura 71,6 x 66,6 x 24,8 mm.

Cosa fare se il led HDMI è spento?

Il led si accende quando è presente un segnale HDMI in ingresso. Se spento, controllare il cavo HDMI e la sorgente. Se lampeggia, non c'è segnale.

MANUALE UTENTE IDATA EXT-E70I Techly

Manuale d'istruzione User's manual

EXTENDER HDMI SU CAVO DI RETE

Gentile Cliente

Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

USO PREVISTO

Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all'uso previsto.

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico

autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi.
  • Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate.

• Mantenere sufficiente spazio attorno alla periferica per garantir una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.

• Non scollegare la periferica durante l'uso, mantenere il prodo distante da materiali infiammabili ed esplosivi.

• Alimentatore: DC 5V, utilizzare solo l'alimentatore fornito nella confezione. Non utilizzare se l'alimentatore risulta danneggiato.

CARATTERISTICHE

Questo Extender HDMI permette di trasmettere il segnale HDTV su lunghe distanze utilizzando un cavo di rete di Cat.6/6A/7. Grazie all'uso di un cavo di rete in rame di ottima qualità si possono raggiungere fino a 60m di lunghezza di trasmissione con una risoluzione vi di 1080p. Grazie alla regolazione automatica permette di aggiustare le impostazioni a seconda della diversa lunghezza del cavo da 1 a 60m per ottenere così la migliore visualizzazione possibile. Ques modello è dotato di tecnologia di sincronizzazione a infrarossi IR.

CONTENUTO DELLA CONFEZIONE

Verificare che nella confezione siano inclusi i seguenti elementi:

• Trasmettitore da HDMI a LAN*1pcs
• Ricevitore da LAN a HDMI*1pcs
• Alimentatore DC5V1A*2pcs
  • Manuale d'istruzione *1pc
  • Prolunga per IR blaster*1pc
  • Prolunga per IR ricevitore *1pc

INDICAZIONI PER L'INSTALLAZIONE

• Non invertire trasmettitore e ricevitore prima di effettuare l'installazione.
  • Non collegare o scollegare l'apparecchio quando è in funzione.
• Utilizzare l'alimentatore DC5V incluso nella confezione. Nel cas sia necessario utilizzare un alimentatore diverso da quello fornito dal produttore, assicurarsi che le specifiche dell'alimentatore sostitutivo corrispondano a quelle dell'originale.

REQUISITI PER L'INSTALLAZIONE

• Sorgente HDMI come schede grafiche per computer, DVD, PS telecamere HD...
• Schermo HDMI come SDTV, HDTV, proiettore con porta HDMI
  • Cavo UTP/STP Cat6/Cat6A/Cat7 in rame con qualità eccellente
• Sequire lo standard EIA/TIA-568B

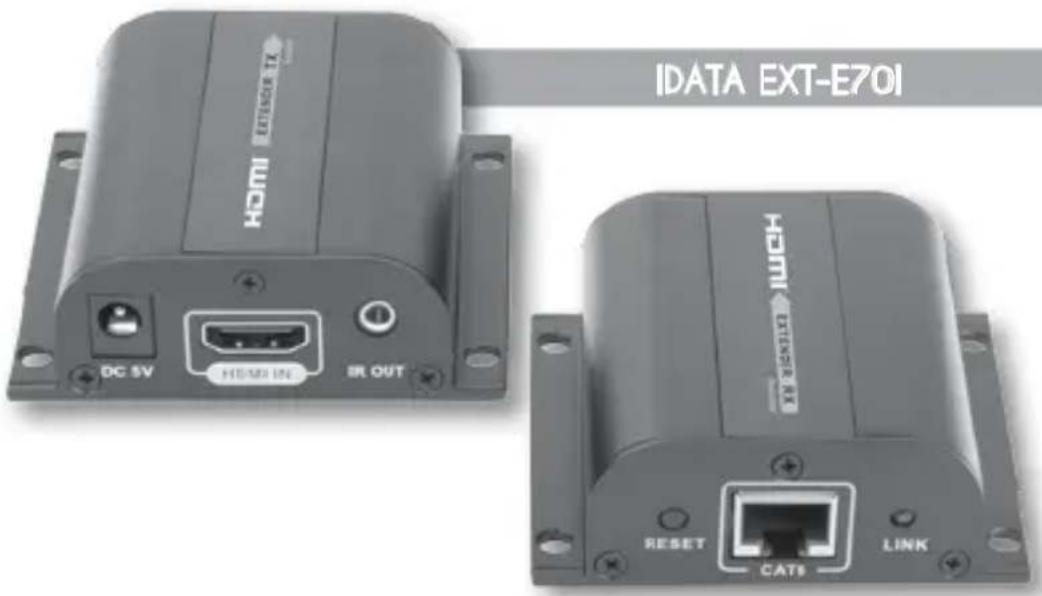

INTERFACE

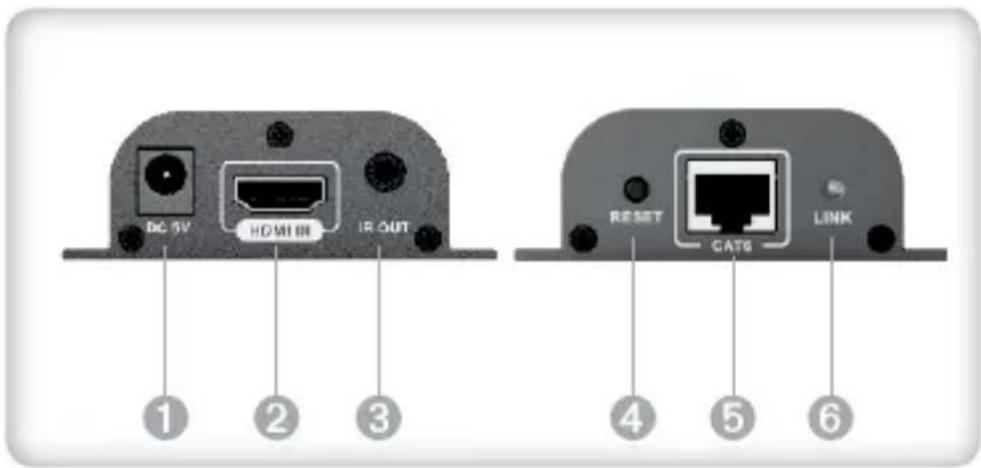

HDMI a RJ45

1) Ingresso alimentazione DC5V
② Ingresso segnale HDMI
③ Uscita segnale IR per collegamento con cavo prolunga IR blaster
4 RESET
⑤ Uscita segnale RJ45
6 Led di indicatore segnale HDMI. Questo led si accende tutt volte che c'è un segnale HDMI in ingresso, lampeggia quando non c'è alcun segnale HDMI in ingresso.

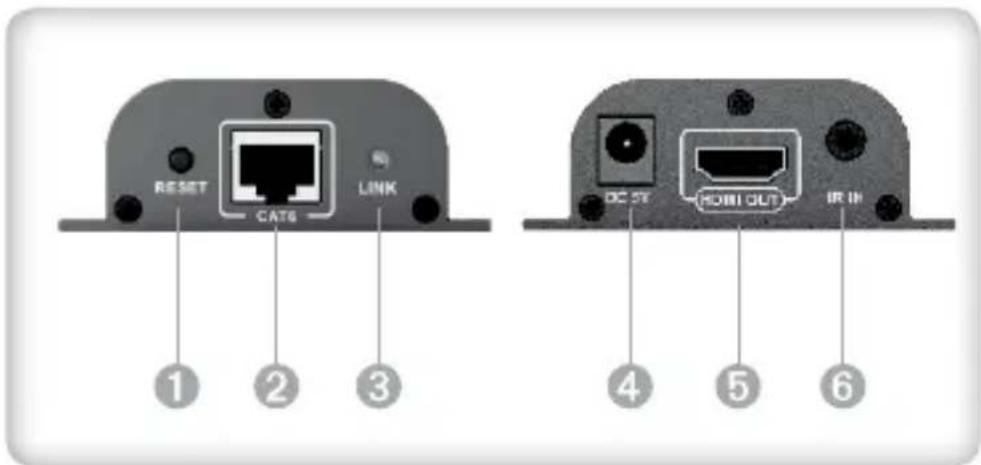

RJ45 a HDMI

1) RESET
② Ingresso segnale RJ45
③ Indicatore led dello stato di connessione. Si accendo tutte le volte che si verifica una trasmissione del segnale HDMI, lampeggia quando non c'è trasmissione di segnale.
4 Ingresso alimentazione DC5V
⑤ Uscita segnale HDMI
6 Ingresso segnale IR per collegare il cavo prolunga del ricevitore IR

PROCEDURE DI INSTALLAZIONE

Come preparare un cavo di rete Cat6

Q1: Non c'è nessuna immagine in uscita?
A1: Resettare l'apparecchio premendo il tasto "RESET" sul ricevitore.
Q2: Il led "LINK" del ricevitore lampeggia sempre?
A2: Assicurarsi che la connessione del cavo di rete corrisponda allo standard 568B; verificare l'ingresso del segnale HDMI su trasmettitore; Resettare il trasmettitore o il ricevitore.

Q3: Il led "LINK" del ricevitore è sempre acceso ma non c'è alcuna immagine in uscita

A3: Effettuare la regolazione del trasmettitore tramite il tasto "RESET"; Assicurarsi che il cavo HDMI sia ben connesso a televisione; Riconnettere il cavo di rete e riaccendere il ricevitore nuovamente.

SPECIFICHE

ItemsSpecifiche Note
AlimentazioneDC5V1A 2pz
Risoluzioni supportate	480i@60Hz, 480p@60Hz576i@60Hz, 576p@60Hz,720p@50/60Hz,1080i@50/60Hz,1080p@50/60Hz
Cavo di rete	Low resistance and consumption oxygen-free cooper core (CAT6, CAT6A, CAT7)
Lunghezza di trasmissione	La lunghezza di trasmissione è superiore ai 60m tramite cavo di cat6 o livello superiore
Telecomando IR Supporta	20-60kHz
ConsumoTX:<2RW; RX:<2W
Dimensioni prodotto LxPxA:	71.6x66.6x24.8 mm

In conformità alla normativa WEEE le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento

e riciclo delle apparecchiature elettriche ed elettroniche.

Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

HDMI EXTENDER OVER NETWORK CABLE
