IDATA EXT-E70MI - Estensore AV Techly - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Extender AV HDMI su cavo CAT6
Marca	Techly
Modello	IDATA EXT-E70MI
Risoluzione supportata	480i/480p/576i/576p/720p/1080i/1080p fino a 60Hz
Distanza di trasmissione	Fino a 50 m a 1080p con cavo CAT6
Interfacce	HDMI IN/OUT, RJ45, Micro USB (alimentazione)
Alimentazione	DC 5V/1A (trasmettitore alimentato da sorgente HDMI; ricevitore da porta USB TV)
Consumo energetico	<2 W (TX), <2 W (RX)
Materiale alloggiamento	Plastica
Dimensioni (ciascuno)	90 x 45,5 x 17,5 mm
Peso (TX e RX)	30 g ciascuno
Colore	Nero
Temperatura di esercizio	0 °C – 60 °C
Compatibilità HDCP	Sì
Tipologia cavo di rete	CAT6/6A/7 in rame, standard EIA/TIA-568B
Funzioni principali	Estensione segnale HDMI senza perdita, plug-and-play, design compatto
Manutenzione e pulizia	Pulire con panno asciutto; non utilizzare liquidi o solventi
Sicurezza	Non aprire il dispositivo; utilizzare solo alimentatore fornito; evitare acqua e umidità
Parti di ricambio e riparabilità	Non disponibili come ricambi; contattare il servizio clienti per assistenza
Informazioni generali	Conforme CE e WEEE; non smaltire con rifiuti domestici

Domande frequenti - IDATA EXT-E70MI Techly

Come collegare l'extender HDMI?

Collegare il trasmettitore (TX) alla sorgente HDMI, il ricevitore (RX) al display, e connetterli con un cavo CAT6. Alimentare il TX dalla sorgente HDMI e il RX dalla TV tramite micro USB o alimentatore esterno.

Non c'è immagine in uscita, cosa fare?

Premere il tasto 'RESET' sul ricevitore. Provare un cavo di rete più corto. Verificare che il cavo CAT6 sia in rame e conforme allo standard EIA/TIA-568B.

Il LED sul ricevitore lampeggia continuamente

Assicurarsi che il cavo di rete sia collegato correttamente e che il trasmettitore riceva segnale HDMI. Resettare sia TX che RX.

Il LED del ricevitore è acceso ma non c'è immagine

Premere il tasto 'RESET' del ricevitore. Verificare che il cavo HDMI sia ben inserito e che il cavo di rete sia di ottima qualità e in rame.

Il trasmettitore non viene alimentato dalla sorgente HDMI

Provare a utilizzare un alimentatore esterno DC 5V (almeno 500mA) collegato alla porta Micro USB del trasmettitore.

Quale cavo di rete devo usare?

Utilizzare un cavo CAT6, CAT6A o CAT7 con conduttori in rame di eccellente qualità, conforme allo standard EIA/TIA-568B.

Qual è la distanza massima supportata?

Con cavo CAT6 è possibile estendere il segnale HDMI fino a 50 metri a risoluzione 1080p.

Quali risoluzioni sono supportate?

Supporta 480i, 480p, 576i, 576p, 720p, 1080i e 1080p a 50/60 Hz.

Il dispositivo è plug and play?

Sì, non richiede installazione di driver. Basta collegare tutto e accendere.

Come resettare l'extender?

Premere il tasto 'RESET' presente sul trasmettitore e/o sul ricevitore per ripristinare il funzionamento.

MANUALE UTENTE IDATA EXT-E70MI Techly

Manuale d'istruzione User's manual

Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.

iIMPORTAnTi inFORMAZiOni SULLA SiCUREZZA

USO PREVISTO

Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all'uso previsto.

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
• Evitare di installare l'apparecchio in luoghi con tempera umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi.
  • Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi acces utilizzare parti danneggiate.

• Mantenere sufficiente spazio attorno alla periferica per una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.

• Non scollegare la periferica durante l'uso, mantenere il distante da materiali infiammabili ed esplosivi.

• Alimentatore: DC 5V, utilizzare solo l'alimentatore fornito confezione. Non utilizzare se l'alimentatore risulta danneggiato.

CARATTERiSTICHE

Questo Extender HDMI su cavo CAT6 estende il segnale HDMI fino a 50 metri a 1080p.

Il segnale viene amplificato senza alcuna perdita o degradazione.

Permette di trasmettere il segnale HD 1080p 60Hz tramite un singolo cavo di rete CAT6 fino a 50m.

Il trasmettitore (TX) è alimentato dalla sorgente HDMI e il ric (RX) è alimentato dalla porta USB della TV.

Plug and play con design compatto.

COnTEnUTO DELLA COnFEZiOnE

Verificare che nella confezione siano inclusi i seguenti elementi:

• Trasmettitore da HDMI a RJ45 x 1
  • Ricevitore da RJ45 a HDMI x 1
  • Cavo di alimentazione Micro USB x 2
  • Manuale d'istruzione x 1

inDiCAZiOni PER L'inSTALLAZiOnE

• Non invertire trasmettitore e ricevitore prima di effettuare l'installazione.
• Non collegare o scollegare l'apparecchio quando è in funzione.
- Nel caso sia necessario sostituire l'alimentatore, assicura le specifiche dell'alimentatore sostitutivo corrispondano a indicate dal produttore.

REQUiSiTi PER L'inSTALLAZiOnE

• Sorgente HDMI come schede grafiche per computer, DV telecamere HD...
• Schermo HDMI come SDTV, HDTV, proiettore con porta HDMI
  • Cavo UTP/STP Cat6/Cat6A/Cat7 in rame con qualità eccellente
• Sequire lo standard EIA/TIA-568B

DESCRIZIONE APPARECCHIO

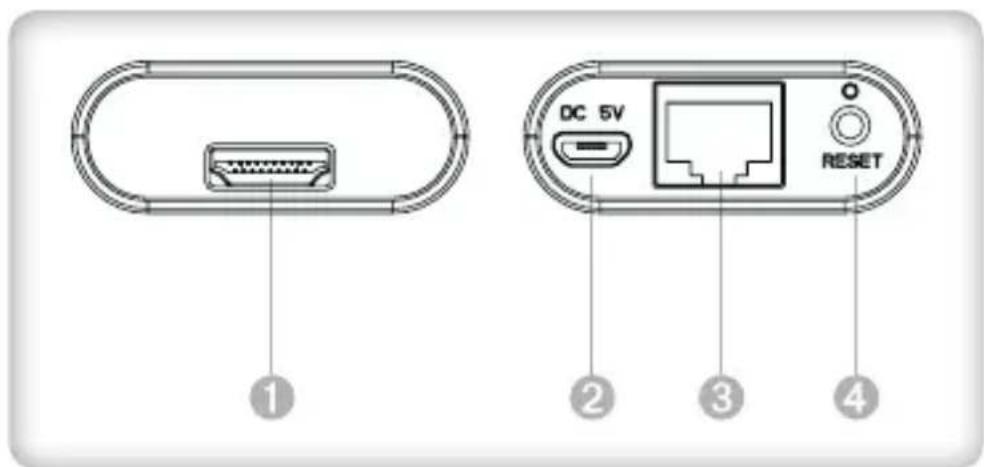

1. Trasmettitore da HDMI a R145

① Ingresso segnale HDMI
② Connessione Micro USB per ingresso alimentazione (DC5V)
③ Uscita segnale RJ45
4 Tasto Reset

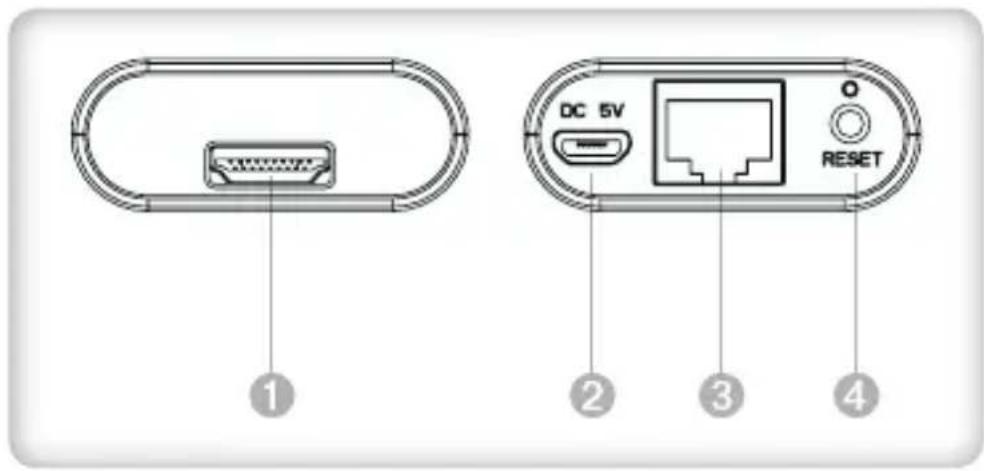

2. Ricevitore da RJ45 a HDMI

① Uscita segnale HDMI
② Connessione Micro USB per ingresso alimentazione (DC5V)
③ Ingresso segnale RJ45
④ Tasto Reset

PROCEDURE DI INSTALLAZIONE

Come preparare un cavo di rete Cat6

Istruzioni per il collegamento:

1) Collegare l'ingresso HDMI del TX HDMI all'uscita HDMI periferica sorgente.
2) Collegare il RJ45 del TX RJ45 al RJ45 del RX RJ45 utilizzando un cavo di rete CAT6.
3) Collegare l'uscita HDMI del RX con l'ingresso HDMI dell'HDTV e impostare il segnale di ingresso del televisore sul can corretto.
4) Alimentare il dispositivo per metterlo in funzione.

RFQ

Q: Non c'è nessuna immagine in uscita?

A1) Resettare l'apparecchio premendo il tasto "RESET" sul ricevitore.
A2) Provare a utilizzare un cavo di rete più corto per le connessioni.

Q: II led del RX lampeggia sempre

A1) Assicurarsi che la connessione del cavo di rete sia conforme allo standard EIA/TIA-568B.

A2) Verificare se il TX presenta il segnale HDMI in ingresso.
A3) Resettare TX&RX e riconnettere.

Q: Il led del RX è sempre acceso ma non vi è alcuna immagine in uscita

A1) Premere il tasto "RESET" del ricevitore per resettare il dispositivo.
A2) Assicurarsi che la porta HDMI del RX sia correttamente connessa con la TV.
A3) Assicurarsi che il cavo di rete sia in rame e di ottima qualità.

Q: Il trasmettitore ricevere l'alimentazione dalla sorgente ma non vi è alcuna immagine in uscita

A1) Provare ad utilizzare un alimentatore esterno DC 5V (non inferiore a 500mA) per fornire alimentazione al dispositivo.

SPECIFICHE

ItemsSpecifiche
Segnale HDMI Compatibile con HDCP
Risoluzione supportata	480i@60Hz, 480p@6Hz, 576i@50Hz, 576p@50Hz,720p@50/60Hz, 1080i@50/60Hz,1080p@50/60Hz
Cavo di rete	Cavo di rete con conduttori in rame di Cat.6/6A/7 di eccellente qualità
Distanza di trasmissione CAT6: 50m a 1080p
Temperatura d'esercizio 0°C – 60°C
AlimentazioneDC5V/1A
Interfaccia alimentazione Micro USB
ConsumoTX<2W; RX<2W
Materiale alloggiamento Plastica
Dimensioni prodotto 90(L) x 45.5 (P) x 17.5 (A) mm * 2pcs
PesoTX: 30g RX: 30g
Colore Nero

In conformità alla normativa WEEE le apparecchia elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento

e riciclo delle apparecchiature elettriche ed elettroniche.

Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

CE

Dichiarazione di conformità CE

Con il marchio CE, Techly® garantisce che il prodotto è conforme alle norme e direttive europee richieste.
