MANUALE UTENTE 01740 Vimar

Manuale installatore

Installermanual

1. CARATTERISTICHE 2
2. IL RIVELATORE E LE SUE PARTI 2
3. COLLEGAMENTI 3
   3.1 Collegamento alla centrale 3
   3.2 Collegamento resistenza di fine linea 5
4. CONFIGURAZIONE DEL RIVELATORE 5
   4.1 Configurazione del LED (Dip-switch 1) 6
   4.2 Configurazione Uscita allarme (Dip-switch 2) 6
   4.3 Configurazione Sensibilità PIR (Dip-switch 3) 6
   4.4 Configurazione Antimascheramento (Dip-switch 4) 6
5. SEGNALAZIONI DEL LED 7
6. DIAGRAMMI DI COPERTURA 7
7. INSTALLAZIONE 8
   7.1 Avvertenze 8
   7.2 Procedura di installazione....8
8. WALK TEST 11
9. REGOLE DI INSTALLAZIONE ...... 11
10. CONFORMITA' NORMATIVA 11

Caratteristiche - Il rivelatore e le sue parti

Rivelatore By-alarm a tenda per la protezione di varchi ed infissi quali porte, finestre, terrazzi coperti, corridoi di passaggio e vetrate, rilevazione a tendina a portata breve con lente regolabile fino a 2 m o 5 m, PET immune, funzione di antimascheramento, 1 uscita a relè NO o NC 28 Vdc 0,1A, installazione a parete, alimentazione 9,5-18 Vdc 20 mA.

1. CARATTERISTICHE

• Alimentazione: 12 Vdc
  • Assorbimento: 20 mA
  • Copertura: 5x1 m
• Limite lunghezza di rilevamento: 5 m
• Uscita allarme: N.C./N.A. 28 Vdc 0,1 A (max) selezionabili
  • Uscita di guasto: N.C. 28 Vdc 0,1 A (max)
• Uscita manomissione: N.C. 28 Vdc 0,1 A (max), aperto quando il coperchio è rimosso
• Velocità rilevabile: da 0,3 a 1,5 m/s
  • Sensibilità: 2,0°C (a 0,6 m/s)
  • Durata allarme: 2 ± 1 s
• LED frontale:
• acceso fisso -> allarme
• lampeggiante -> rilevamento mascheramento e riscaldamento
  • Periodo di riscaldamento: circa 60 s
• Temperatura di funzionamento: - 20..+ 60 °C
  • Umidità ambientale: 95%
• Grado di protezione: IP55

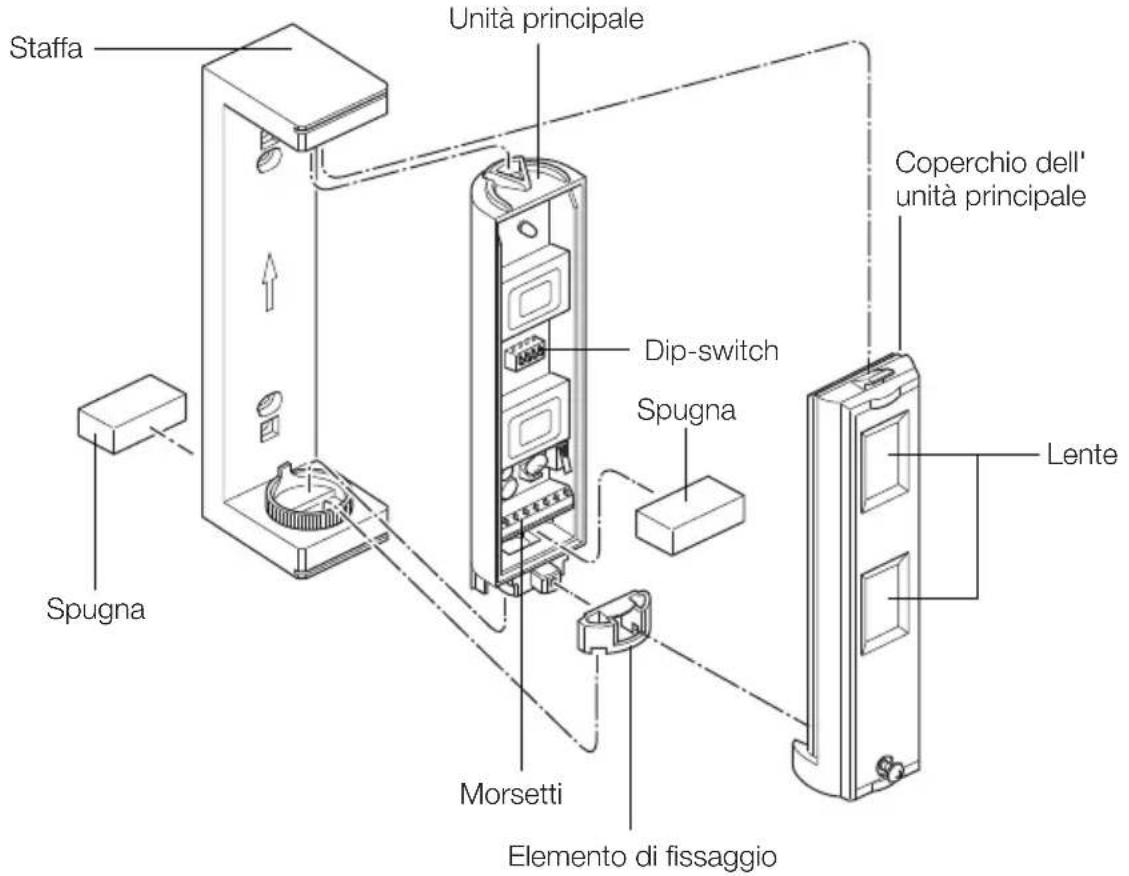

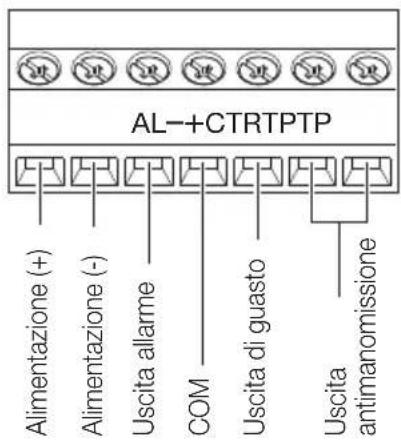

2. IL RIVELATORE E SUE PARTI

3. COLLEGAMENTI

Attenzione:

• L'uscita antimascheramento viene riconosciuta come Uscita di guasto.
- Per le generiche resistenze di bilanciamento si veda il par. 3.2.

Cavi di alimentazione.

Diametro	Lunghezza max
	12 V 14 V
AWG22 (0,33 mm2)	290 m 620 m
AWG20 (0,52 mm2)	450 m 980 m
AWG18 (0,83 mm2)	720 m 1570 m

3.1 Collegamento alla centrale

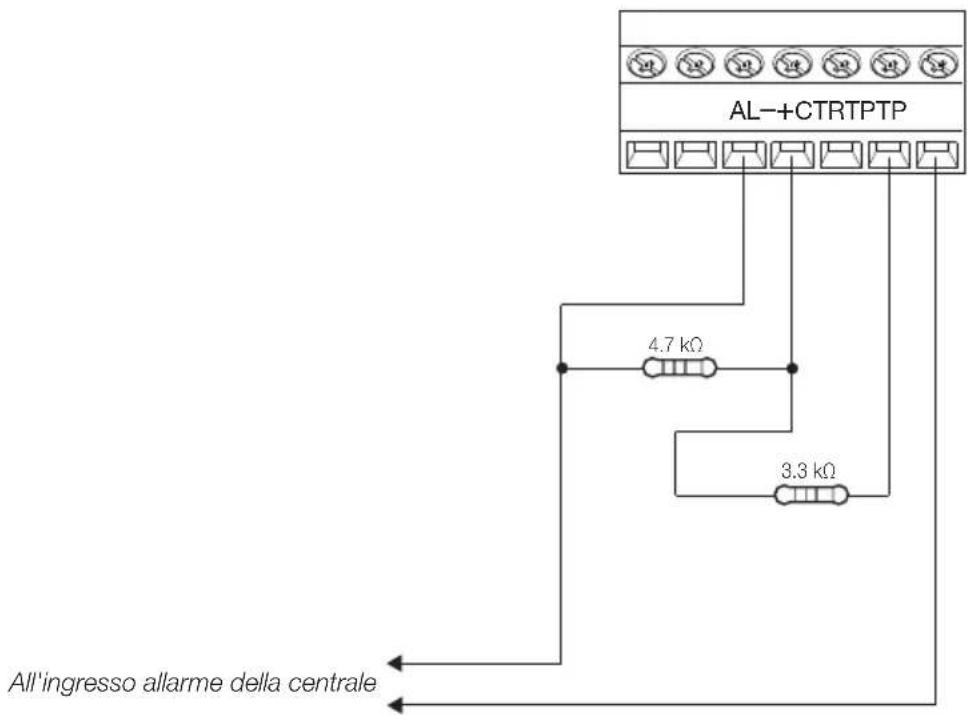

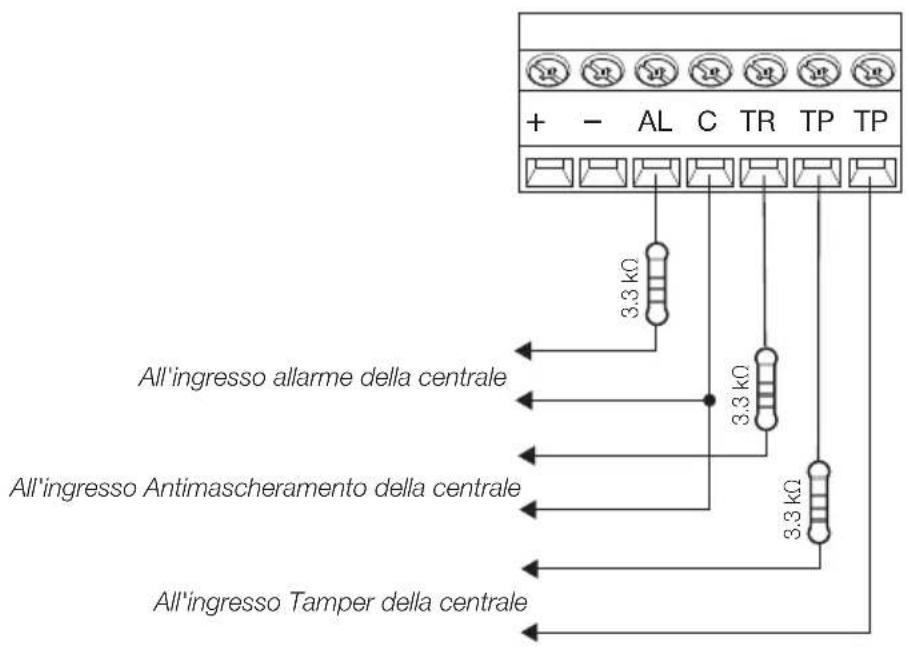

Singolo bilanciamento

Collegamenti

Doppio bilanciamento

Collegamenti - Configurazione del rivelatore

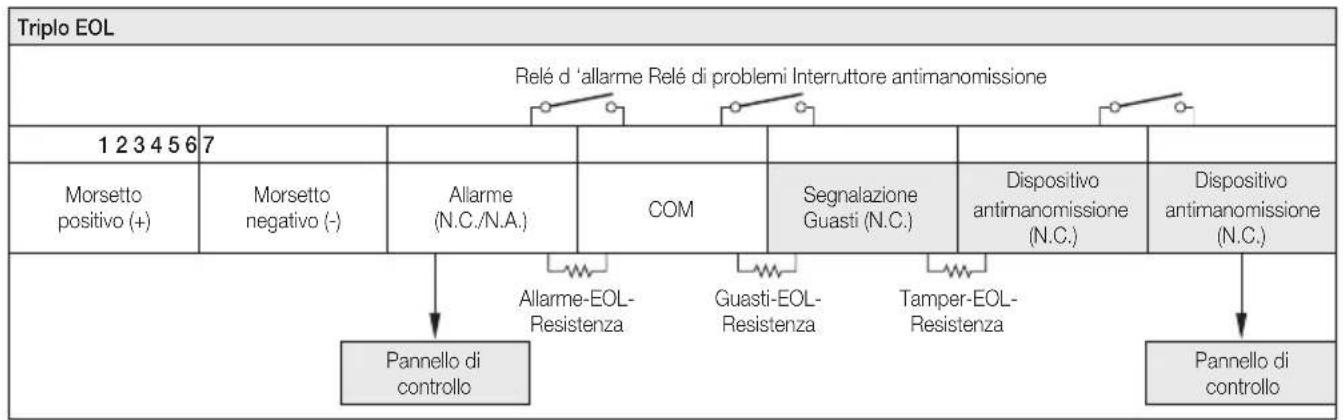

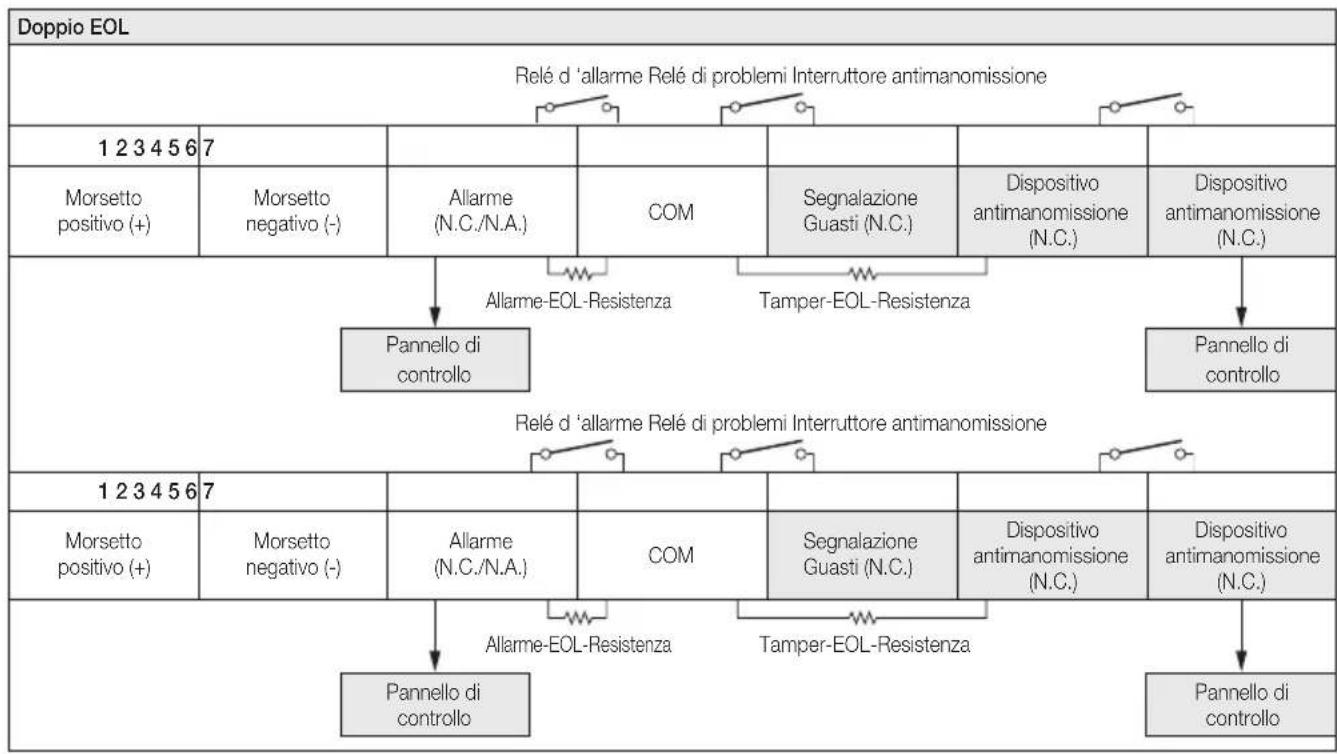

3.2 Collegamento resistenze di bilanciamento.

Poichè le uscite di allarme e di guasto condividono il morsetto COM, effettuare i collegamenti come sotto indicato.

4. CONFIGURAZIONE DEL RIVELATORE

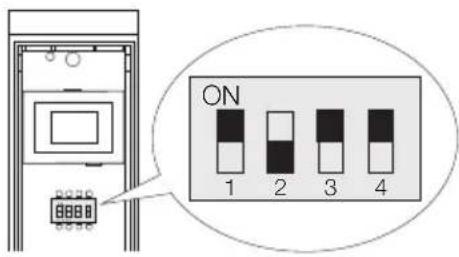

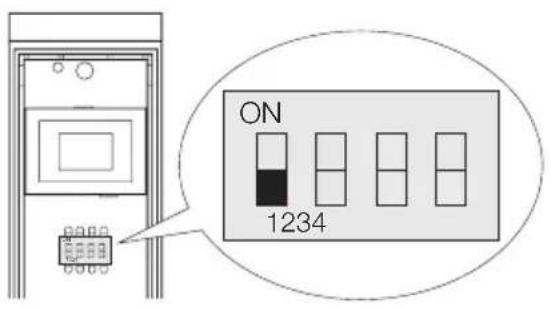

La configurazione viene effettuata attraverso i dip-switch presenti sulla scheda elettronica del dispositivo.

1 LED

2 USCITA ALLARME

3 SENSIBILITA' PIR

4 ANTIMASCHERAMENTO

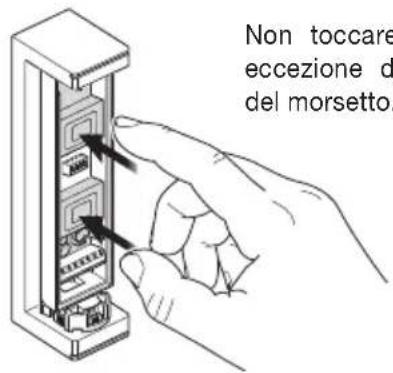

Non toccare la scheda ad eccezione dei dip-switch e del morsetto.

Configurazione del rivelatore

4.1 Configurazione del LED (Dip-switch 1)

Posizione Funzioni
ON(impostazione predefinita)	LED ACCESO
OFF LED SPENTO

4.2 Configurazione Uscita Allarme (Dip-switch 2)

Posizione Funzioni
N.A.(impostazione predefinita)	USCITA N.A.
N.C. USCITA N.C.

4.3 Configurazione Sensibilità PIR (Dip-switch 3)

Posizione Funzioni
STD(impostazione predefinita)	SENSIBILITÀ NORMALE
BASSA BASSA SEN$IBILITÀ

4.4 Configurazione Antimascheramento (Dip-switch 4)

Posizione Funzioni
ON(impostazione predefinita)	ANTISMASCHERAMENTO ATTIVATO
OFF	ANTISMASCHERAMENTODISATTIVATO

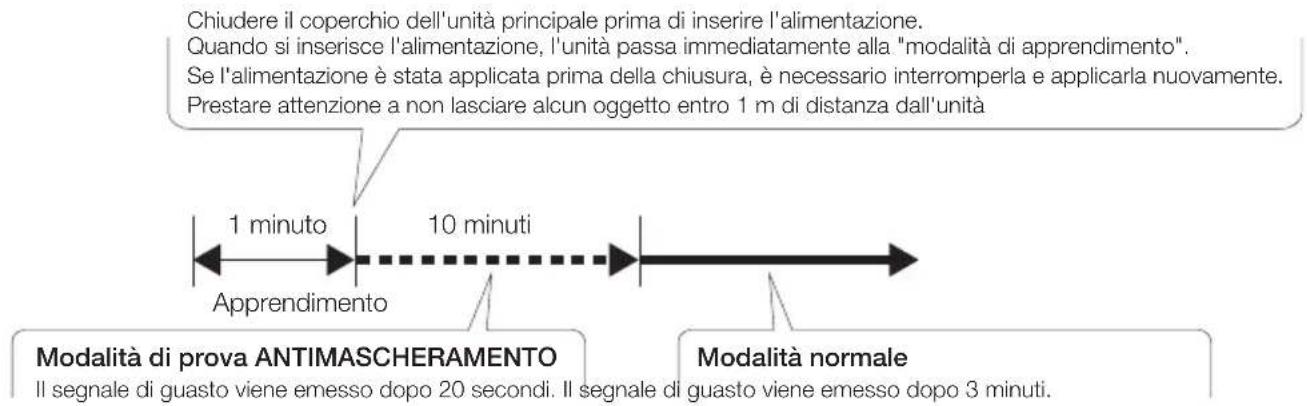

Se la condizione mascheramento persiste per oltre 3 minuti, verrà generato un segnale di GUASTO. Il segnale di guasto viene generato dopo 20 secondi, in modalità di test antimascheramento.

Se viene segnlata un'uscita di guasto (rilevamento non corretto del mascheramento) immediatamente dopo la messa in funzione, posizionare il DIP switch 4 (ANTIMASCHERAMENTO) su "OFF", quindi su "ON" e infine chiudere il coperchio.

Segnalazione del led - Diagrammi di copertura

5. SEGNALAZIONI DEL LED

Il led segnala la condizione di allarme, il tentativo di mascheramento e la fase di riscaldamento del dispositivo.

Stati del rivelatore Indicazioni del LED
Riscaldamento• II LED lampeggia anche se l'interruttore DIP 1 è impostato su “OFF”	Lampeggia per circa 60 secondi
Allarme	Si illumina per 2 secondi.
Rilevamento mascheramento• II LED lampeggia anche se l'interruttore DIP 1 è impostato su “OFF”	Lampeggia 3 volte e poi ripete la sequenza

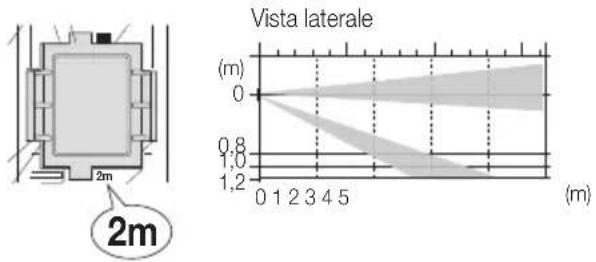

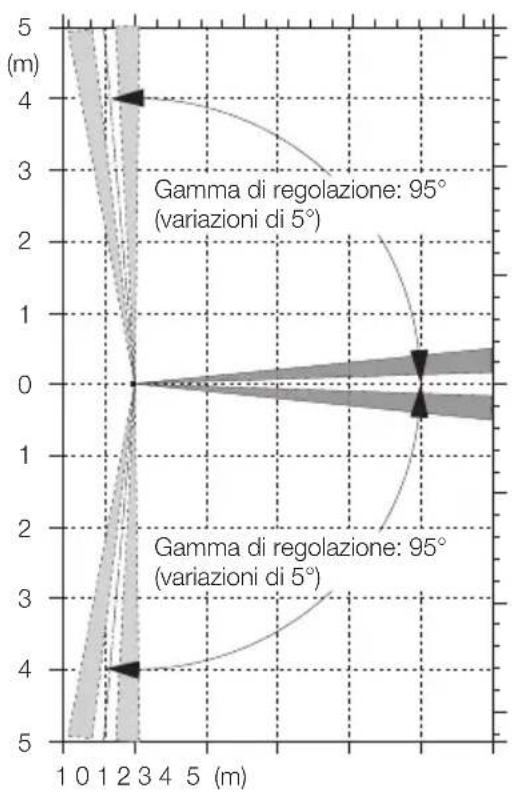

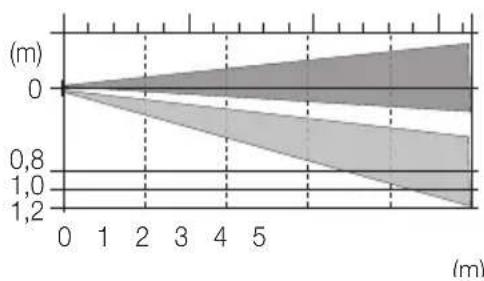

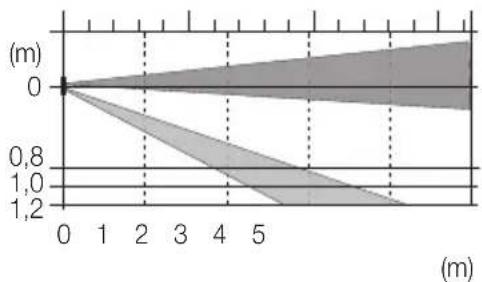

6. DIAGRAMMI DI COPERTURA

Vista dall'alto Vista laterale

Portata di rilevamento 5 m

Portata di rilevamento 2 m

7. INSTALLAZIONE

7.1 Avvertenze

Non rimuovere la scheda.

Non toccare la scheda, ad eccezione del DIP switch.

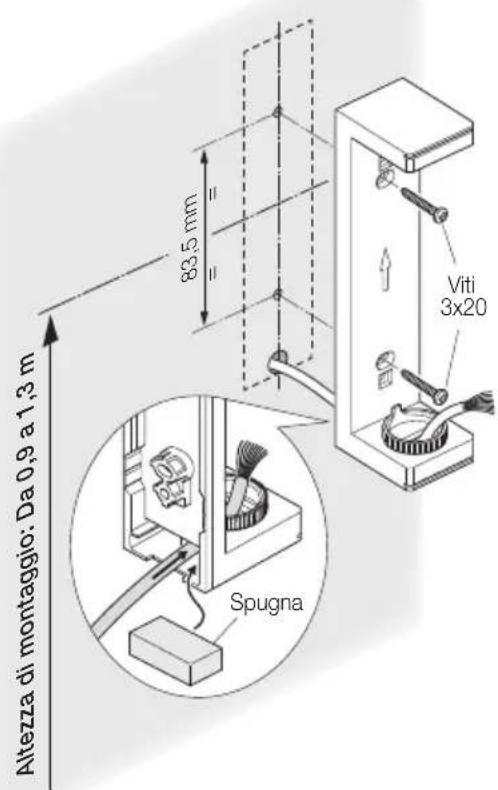

Altezza di montaggio.

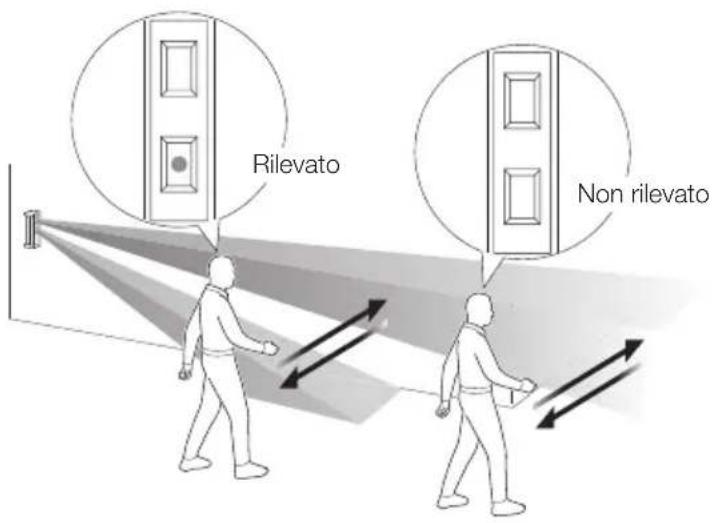

Direzione di rilevamento di una persona che si avvicina:

7.2 Procedura di installazione

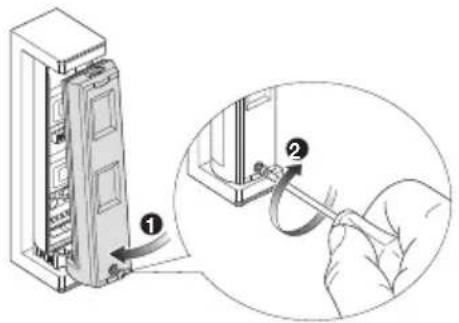

1. Aprire il coperchio dell'unità principale.

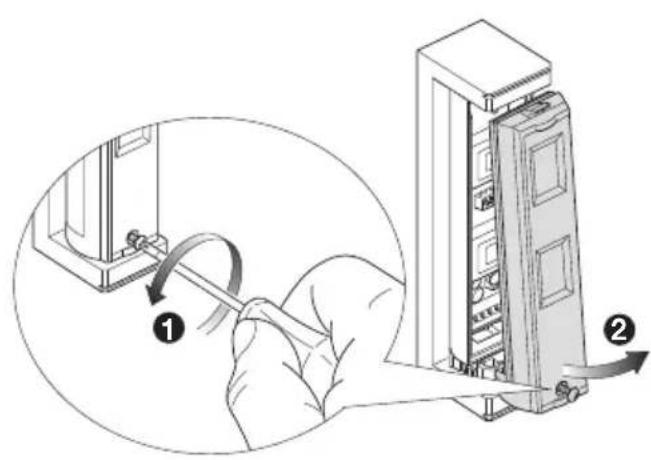

2. Rimuovere l'elemento di fissaggio.

Installazione

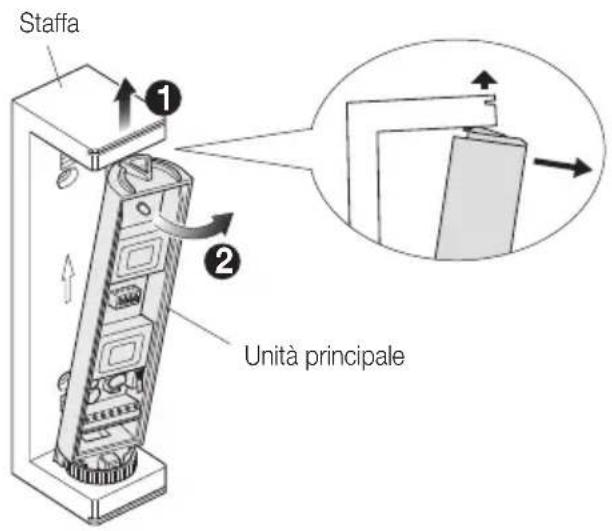

1. Tenere sollevata la parte superiore della staffa e rimuovere l'unità principale.

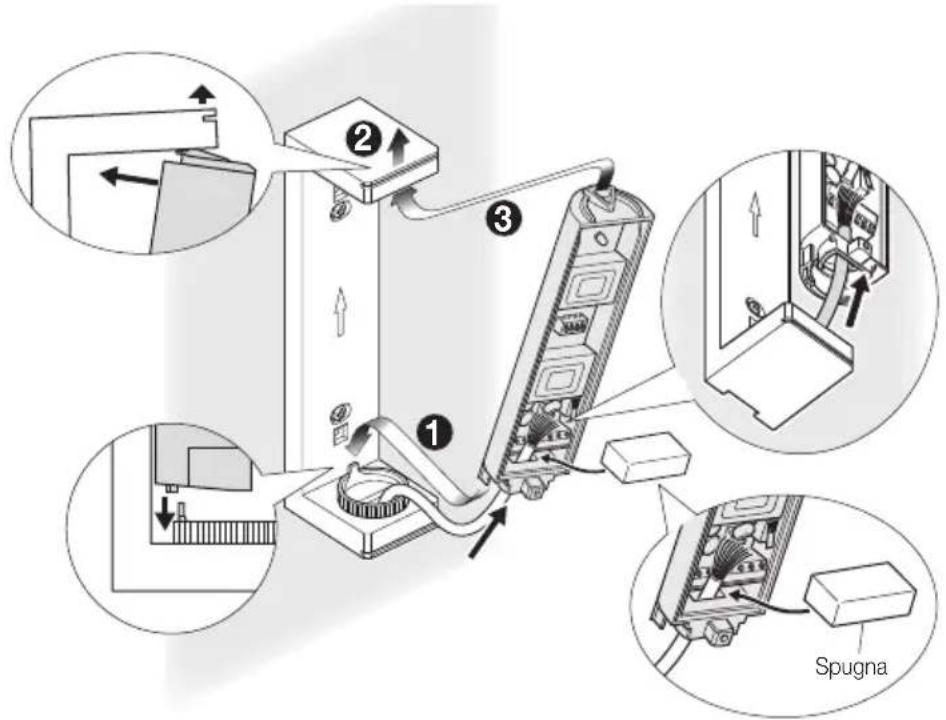

1. Inserire il cavo proveniente dalla parete nel foro per il cablaggio sul fondo della staffa e infine montare quest'ultima sulla parete.

1. Tirare il cavo attraverso l'unità principale. Sollevare leggermente la parte superiore della staffa e montare l'unità principale sulla staffa.

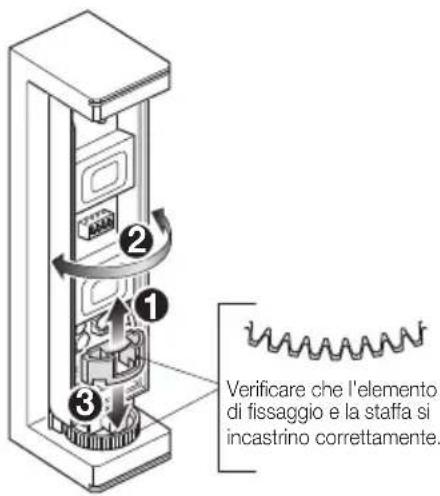

1. Determinare l'angolo di rilevamento orizzontale e collegare l'elemento di fissaggio.

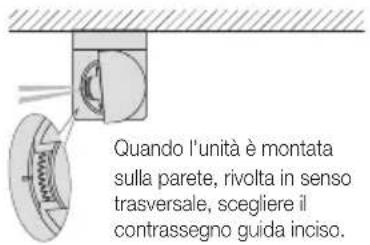

Allineare l'area di rilevamento in modo che sia parallela alla parete per ridurre l'interferenza con la parete.

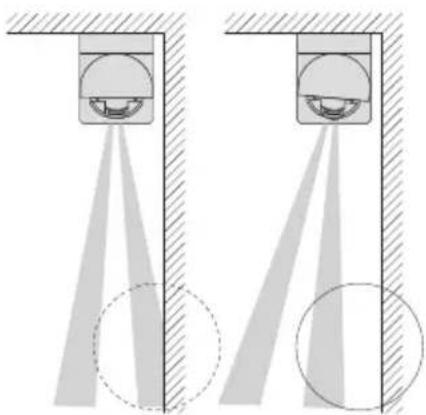

Quando l'unità è montata su un angolo, rivolta in avanti lungo la parete, scegliere il contrassegno guida posto sul lato opposto della parete.

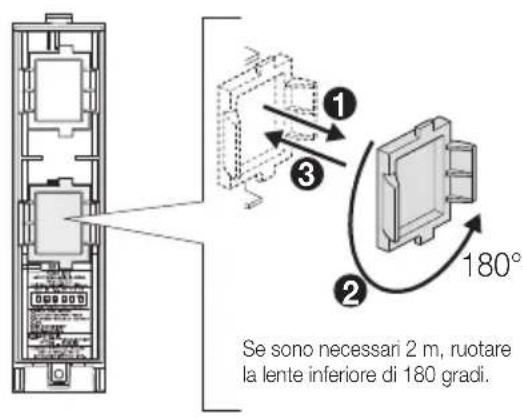

1. Determinare la portata di rilevamento.

1. Fissare il coperchio dell'unità principale.

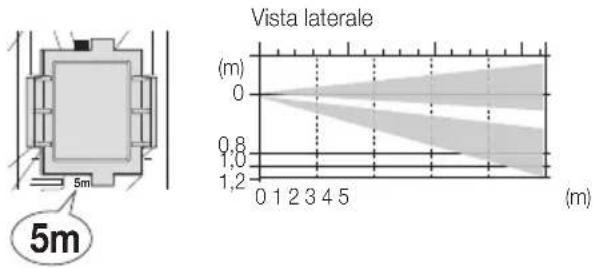

Portata di rilevamento 5m

Portata di rilevamento 2m

1. Effettuare il walk test (si veda cap. 8).

N.B. Per predisporre il walk test, accertarsi che il Dip-switch 1 sia impostato su "ON" prima di fissare il coperchio dell'unità principale.

Walk test - Regole di installazione - Conformità normativa

8. WALK TEST

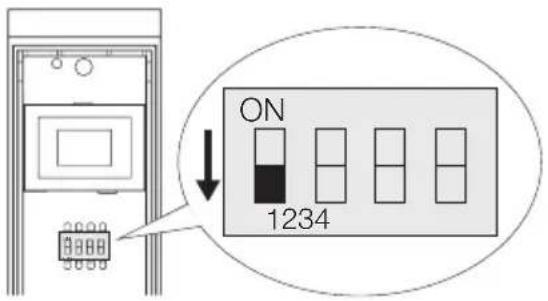

1. Impostare il Dip-switch 1 (LED) su ON.

Nota: Il Dip-switch di default è impostato su ON.

1. Verificare che il LED si illumini per 2 s quando viene effetuata la rilevazione.

1. Se non è necessario che il LED si accenda sempre impostare il Dip-switch 1 (LED) su OFF.

9. REGOLE DI INSTALLAZIONE

• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Installare il rilevatore in un luogo in cui non siano presenti possibili cause di falso allarme quali, ad esempio:

- luce del sole e riflessi;

- fonti di calore;

- oggetti in movimento o che potrebbero muoversi a causa del vento.

• L'altezza ideale di installazione va da 0,8 a 1,2 m con la base del rivelatore sempre parallela al suolo.

10. CONFORMITA' NORMATIVA

Direttiva BT. Direttiva EMC. Direttiva RoHS.

Norme Norme EN 50130-4, EN 55032, EN 50581.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
