Tipo di prodotto	Amplificatore audio auto a 5 canali
Modello	Hertz HP 5
Potenza di uscita (RMS) @ 14.4 VDC, 1% THD	5 Ch: 4 x 80 W + 1 x 330 W (4 Ω); 5 Ch: 4 x 120 W + 1 x 330 W (2 Ω); 5 Ch: 4 x 120 W + 1 x 500 W (2 Ω); 3 Ch: 2 x 240 W + 1 x 500 W (4 Ω + 2 Ω)
Classe amplificatore	Classe AB (canali full-range), Classe D (canale subwoofer)
Risposta in frequenza (-3dB)	4 Hz – 70 kHz
THD (1 kHz @ 4 Ω)	0.04%
Rapporto segnale-rumore (ponderazione A @ 1 V)	94 dBA (full-range), 100 dBA (subwoofer)
Fattore di smorzamento (1 kHz @ 4 Ω)	100 (full-range), 100 (subwoofer @ 100 Hz)
Sensibilità di ingresso (PRE IN)	0.3 – 5 V RMS
Sensibilità di ingresso (Speaker IN)	1.4 – 24 V RMS
Impedenza di ingresso (PRE IN)	15 kΩ
Impedenza di ingresso (Speaker IN)	5 kΩ
Impedenza di carico minima	Modo 5 Ch: 2 Ω; Modo 3 Ch: Front 4 Ω / Sub 2 Ω
Crossover integrati	Canale A: Hi-pass 40-150 Hz @12 dB/ott, Bandpass Hi 40-150 Hz + Lo 200-4k Hz @12 dB/ott; Canale B: Lo-pass 40-150 Hz @24 dB/ott, Mix L/R; Canale C: Mono 24 dB/ott @40-150 Hz
Controllo volume remoto	HP RVC (incluso), intervallo di regolazione da -36 dB a +6 dB
Tensione di alimentazione	11 – 15 VCC (nominale 12 V)
Corrente a vuoto	Minimo 1.65 A; spento 0.05 mA
Consumo di corrente (MAX potenza musicale @ 2Ω, 14.4 V)	75 A
Fusibile esterno	150 A (portafusibile incluso)
Dimensioni (L x P x A)	9 x 10^4 x 21 x 10^4 x 2 x 10^4 (unità poco chiare, probabilmente mm o pollici? Dal manuale: "9×10^4 × 21×10^4 × 2×10^4" – sembra distorto. Dimensioni reali tipiche: circa 10.2 x 21 x 2 pollici)
Peso	15.3 lb (circa 6.9 kg)
Protezioni	Cortocircuito, sovratemperatura, offset CC, sottosovratensione, inversione di polarità (con ripristino automatico per alcune condizioni)
Display	LCD a matrice di punti retroilluminato blu che mostra tensione, temperatura e stato di protezione
Accessori inclusi	Manuale, certificato di garanzia, connettore di ingresso altoparlanti a 4 pin, viti e rondelle di montaggio, telecomando HP RVC, portafusibile e fusibile da 150A

Domande frequenti - HP 5 Hertz

Qual è la potenza massima in uscita dell'Hertz HP 5?

L'HP 5 eroga fino a 980W RMS totali: 4 x 120W + 1 x 500W a 2Ω (modalità 5 canali) o 2 x 240W + 1 x 500W a 4Ω/2Ω (modalità 3 canali).

Posso utilizzare l'HP 5 con un'autoradio originale?

Sì, l'amplificatore accetta ingressi altoparlanti di alto livello (SPEAKER IN) da sorgenti originali o aftermarket. Include anche una funzione Auto Turn-On che rileva il segnale di ingresso, eliminando la necessità di un cavo di accensione remoto.

Come controllare il volume del subwoofer a distanza?

Utilizzare il controllo volume remoto HP RVC incluso. Inserire il suo cavo nell'apposito jack HP RVC sull'amplificatore e montare il controllo nella posizione di ascolto. Fornisce un livello dei bassi regolabile da -36 dB a +6 dB.

Cosa significano il display LCD e i LED?

Il display LCD blu mostra la tensione di alimentazione (predefinita), la temperatura (°C o °F) e i messaggi di protezione. Il microprocessore HP MANAGER mostra lo stato in tempo reale. I LED diagnostici indicano eventi di protezione: cortocircuito, sovratemperatura, offset CC, ecc. Fare riferimento al manuale per i codici specifici.

Quali sono le opzioni di filtro per ciascun canale?

Canale A: bypass selezionabile, hi-pass (40-150 Hz @12 dB/ott) o bandpass (hi 40-150 Hz + lo 200-4k Hz). Canale B: lo-pass (40-150 Hz @24 dB/ott) con mix L/R. Canale C: filtro subwoofer mono (40-150 Hz @24 dB/ott).

Come cablare l'amplificatore per un sistema con anteriore, posteriore e subwoofer?

In modalità 5 canali, collegare gli altoparlanti anteriori alle uscite A, i posteriori alle uscite B e il subwoofer all'uscita C. Per la modalità 3 canali (anteriore + sub), ponticellare i canali A e B come indicato (utilizzare le impostazioni della modalità 3CH). Consultare il manuale per gli schemi dettagliati.

Qual è la dimensione consigliata del cavo di alimentazione?

Utilizzare la tabella CONNESSIONI nel manuale. Per l'HP 5 è richiesto un fusibile da 150A. In genere, cavi di alimentazione e massa 4 AWG o più spessi sono consigliati per percorsi fino a 4 metri (13 piedi) per gestire un assorbimento di corrente fino a 75A.

L'amplificatore ha funzioni di protezione?

Sì, protegge da cortocircuiti, bassa impedenza, sovratemperatura (>75°C), offset CC e inversione di polarità. Alcune protezioni si ripristinano automaticamente dopo la rimozione del guasto; altre richiedono un ciclo di accensione.

Come impostare correttamente la sensibilità di ingresso?

Regolare il controllo LIVELLO con la sorgente al volume pulito massimo. Il manuale suggerisce di utilizzare un'uscita pre-out da 5V RMS come riferimento. Ruotare il livello finché non si sente distorsione, quindi ridurre leggermente. Un'impostazione corretta previene il clipping e massimizza la gamma dinamica.

Dove montare l'HP 5 per ottenere le migliori prestazioni?

Montare in un'area asciutta e ben ventilata con temperatura tra 0°C e 55°C. Assicurare il flusso d'aria intorno alle alette del dissipatore. Evitare posizioni nel bagagliaio vicino alla ruota di scorta o a fonti di calore. Utilizzare le viti e le rondelle fornite per un fissaggio sicuro.

MANUALE UTENTE HP 5 Hertz

Manuale HP5 13-07-2007 17:35 Pagina 1

Italiano | English

Introduzione

Design, tecnologia e prestazioni. Nella linea di amplificatori HERTZ HP sono state sviluppate molte Innovazioni per esaltarne il ruolo di riferimento:

• La tecnologia D-class è stata introdotta negli HP monofonici per fomire massima potenza ed efficienza;
• HP MANAGER: sistema di controllo digitale a microprocessore per gestire lo stato operativo dell'amplificatore riportando in tempo reale le informazioni tramite un display LCD e LED;
• HP IN: versatilità di collegamento totale a qualsiasi sorgente;
• HP RTS – Real Time Setting: un pannello di controllo a vista per un accesso facile ed immediato a tutte le regolazioni possibili per la gestione dell'amplificatore;
• HP LINK & HP LINK 2: sistema di collegamento che sincronizza due HP monofonici collegati a ponte, realizzato per ottenere una potenza devastante, fino a 6600W (RMS) su un carico di 2ohm. Prestazione di riferimento nelle gare di SPL.

Cinque i modelli per qualsiasi esigenza:

HP 1KD - HP 1D:

monofonici in classe D da 3200W (RMS) e 2300W (RMS). Gli amplificatori per i sub più assetati di potenza.

HP 2:

amplificatore stereo in classe AB da 600W (RMS) per canale su 2ohms. Potente, completo e versatile, per pilotare sezioni front, rear o sistemi multi-amplificati fino a 1200W (RMS) a ponte per subwoofer mono.

HP 4:

920W (RMS) totali, quattro canali in classe AB. Dedicato ad applicazioni front + rear o a ponte in modalità 3 canali per sistemi front + subwoofer mono.

HP 5:

multicanale a 5 canali in classe AB, 120W (RMS) x 4 (2ohms) + 500W (RMS) x 1 (2ohms) rappresenta la miglior soluzione per amplificare un sistema completo front + rear + subwoofer o per un sistema front multi-amplificato più subwoofer.

HERTZ HP: Dedicato a chi cerca un amplificatore in grado di ricereare l'impatto live della musica dal vivo. Design, tecnologia e prestazioni... obiettivo centrato!

Indice

introduzione

Indice

Contenuto dell'imballo

Safe Sound

Precauzioni Generali

Pannello Ingressi

Pannello Allimentazione/Uscite/Servizi

Servizi

Auto Turn ON

RVC

Pannello Controll

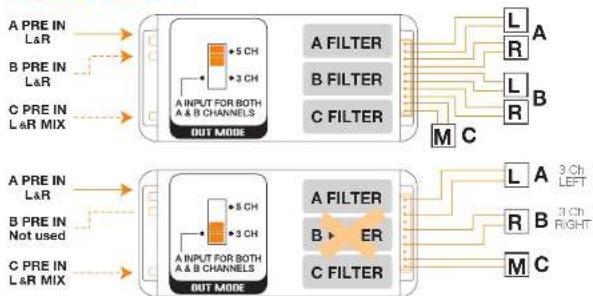

Modalità d'uscita HP 5

Configurazioni di filtro HP 5

Configurazione d'ingresso/uscita HP 5

Filtri HP 5

Livelli HP 5

HP Manager

LCD Statud Display

Protezioni

Installazione

Fissaggio

dell'amplificatore

Dima di foratura

Come aprire/chiudere il pannello controlli

Come sostituire il fusibile

Connessione degli ingressi ad alto livello (SPEAKER IN)

Congressioni di alimentazione

Esempi di Sistemi

Cavi di connessione

Potenza

Alimentazione

Esempio

Caratteristliche tecniche

Schema a blocchi

Italiano | English

Contenuto dell'imballo HP 5

All'interno della confezione oltre al Vostro amplificatore HERTZ HP 5 troverete:
- Questo Maridale - Il libretto della garanzia

• Connettore SPEAKER INPUT a 4 poli per il collegamento degli ingressi ad alto livello
• Viti di fissaggio con testa a croce autofilettanti 4.2x16 mm, gommini e rondelle in metallo
• HP RVC Remote Volume Control digitale dotato di cavo di collegamento da 4 m
  • Portafusibile CONNECTION Audison BFH 11
• Fusibili CONNECTION Audison ASF da 150A

SAFE SOUND

La sicurezza durante la marcia deve restare sempre al primo posto. In ogni situazione il volume d'ascolto deve avere un livello tale da non coprire i rumori provenienti dall'esterno; dovreste essere in condizione di udire anche quelli del vostro veicolo per affrontare prontamente situazioni di emergenza.

Per ottenere il massimo delle prestazioni dal Vostro nuovo amplificatore vi consigliamo di seguire attentamente le istruzioni del presente manuale. La realizzazione di un sistema hi-fi car di alto livello richiede una buona conoscenza delle problematiche meccaniche ed elettriche delle autovetture, qualora riteneste di non possedere gli attrezzi necessari o la conoscenza adeguata, non esitate a contattare un installatore specializzato. Un'installazione a regola d'arte Vi assicurera prestazioni entusiasmanti e coinvolgenti, senza infiure sulla sicurezza e l'affidabilità della Vostra autovettura.

Questo manuale è stato redatto per fornire le indicazioni principali e necessarie all'installazione e all'uso dell'amplificatore. Nonostante il gran numero di informazioni e suggerimenti, potrebbe non contenere esattamente le modalità di montaggio per la Vostra particolare autovettura. Se, dopo averlo letto, aveste ancora delle domande, non esitate a contattare il Vostro rivenditore HERTZ.

Se aveste bisogno di qualsiasi ulteriore informazione potrete contattare l'assistenza HERTZ via mail scrivendo direttamente agli indirizzi;

Per l'Italia - [e-mail]

Per l'estero - [e-mail]

Italiano | English

Precauzioni Generali

- Il simbolo a lato indica che è opportuno prestare attenzione alle indicazioni riportate. La mancata osservanza di tali istruzioni potrebbe causare lesioni involontarie o danni all'apparecchio.

- Prima di procedere all'installazione assicuratevi di aver letto con cura e capito tutte le istruzioni.

- L'impianto elettrico del veicolo deve avere una tensione di 12 VDC con negativo a massa. Verificate che il veicolo abbia tall caratteristiche per evitare danni sia all'amplificatore che al veicolo stesso.

- Per facilitare l'installazione, prima di tutto programmate la configurazione del Vostro nuovo amplificatore e fate passare i cavi nel modo migliore possibile.

- Indossate sempre occhiali protettivi durante l'utilizzo di attrezzi che possono generare schegge o residui di lavorazione.

- Riponate, quando è possibile, l'amplificatore nell'imballo durante l'installazione per evitare danni accidentali.

- Fissate tutte le strutture supplementari realizzate per installare i vari componenti alla struttura del veicolo in modo solido e affidabile tramite staffe, viti, dadi e bulloni, per assicurare stabilità e sicurezza in condizioni di marcia.

- Il distaccamento dal fissaggio durante la marcia dell'autovettura può causare grave danno per le persone trasportate e per gli altri veicoli. Fissate adeguatamente l'amplificatore, facendo la massima attenzione nel caso in cui l'installazione sia all'interno dell'abitacolo. Non realizzate alcun tipo di installazione all'interno del vano motore.

- Prima dell'installazione, spegnete la sorgente e tutti gli apparati elettronici del sistema audio per evitare qualsiasi possibile danno,

- Assicuratevi che il posizionamento prescelto per i componenti non interferisca con il corretto funzionamento di ogni dispositivo meccanico o elettrico della vettura.

- Evitate di passare i cavi o installare l'amplificatore in prossimità di centraline elettroniche.

- Prestale estrema attenzione nel praticare fori o tagli sulla lamiera, verificando che sotto o nella zona interessata non vi sia alcun cavo elettrico o elemento strutturale e vitale per l'autovettura.

- Prima di collegare il cavo di alimentazione all'amplificatore, sconnettete il cavo negativo (-) dalla batteria della Vostra auto.

- Assicuratevi di non cortocircuitare il cavo di alimentazione durante l'installazione e il collegamento.

- Il cavo di alimentazione deve essere provvisto di isolamento meccanicamente resistente ed autoestinguente alla fiamma. La sezione del cavo deve essere dimensionata come quanto suggerito nel presente manuale. Nel posizionamento, evitate di schiacciare il cavo contro parti taglienti o nella vicinanza di organi meccanici in movimento. Assicuratevi che sia adeguatamente fissato per tutta la sua lunghezza. Bloccate, tramite un serrafilo, il cavo positivo e negativo immediatamente a ridosso dei rispettivi morsetti d'alimentazione dell'amplificatore.

- Proteggete il cavo conduttore con un anello in gomma se passa in un foro della lamiera o con appositi materiali se scorre vicino a parti che generano calore.

- Per fissare il collegamento di massa (-) in modo corretto usate una vite già presente sulla parte metallica del veicolo; rimuovete ogni residuo di materiale che impedisca un collegamento perfetto, assicurandovi con un tester che vi sia continuità tra il terminale negativo (-) della batteria e il punto di fissaggio. Se possibile, collegate tutti i componenti allo stesso punto di massa poiché questa soluzione serve per abbattere la maggior parte dei rumori.

- Fate passare i cavi di segnale lontano dai fili d'alimentazione.

- Non fate passare mai i fili all'esterno del veicolo; non avreste protezione sufficiente contro l'usura o in caso d'incidente.

- Nell'installazione degli altoparlanti e dei cavi che li collagano, accertalevi che non vadano in contatto, anche in modo saltuario, con parti taglienti del veicolo. In tal caso interverrà la protezione dell'amplificatore.

- Per evitare problemi usate cavi, connettori e accessori di alta qualità scegliendoli nel catalogo CONNECTION Audison.

- A fine installazione, ma prima di connettere il fusibile principale di alimentazione, ricontrollate l'intero cablaggio del sistema e assicuratevi di aver eseguito tutti i collegamenti in maniera corretta.

• Gli amplificatori di potenza comportano un ulteriore carico sulla batteria e sul suo sistema di ricarica, E' bene che controlliate le condizioni di alternatore e batteria per assicurarsi che siano in grado di sopportare l'incremento di assorbimento. I sistemi elettrici standard in buone condizioni dovrebbero reggere senza problemi, ma Vi consigliamo di utilizzare un condensatore ad altissima capacità e/o una batteria specifica per sistemi audio ad alto livello.

- Applicate un fusibile con relativo portafusibile isolato a non più di 40 cm dal morsetto positivo della batteria e collegate su di esso il cavo di alimentazione dopo averne collegata l'altra estremità all'amplificatore. Il valore del fusibile deve essere superiore del 50% rispetto a quello posto all'interno dell'amplificatore. Nel caso il cavo alimenti più amplificatori, il fusibile dovrà avere un valore superiore del 50% rispetto alla somma dei valori di tutti i fusibili presenti sugli amplificatori.

- La zona di installazione deve avere un'adeguata circolazione d'aria e non deve essere esposta ad umidità, pioggia, detriti provenienti dall'estemo o dagli organi meccanici del veicolo. Non impedite in alcun modo il raffreddamento delle alette laterali dell'amplificatore.

• Installate l'amplificatore in zone del veicolo ove la temperatura non acenda sotto gli 0°C (32°F) e non ecceda i 55°C (131°F).

ATTENZIONE. In condizioni particolarmente gravose l'amplificatore può raggiungere temperature fra gli 80° e i 90°C (176=194°F). Accertatevi che la temperatura non sia pericolosamente elevata prima di toccarlo a mani nude.

- Sottoponate a pulizia periodica l'amplificatore evitando l'uso di solventi aggressivi che potrebbero danneggiame le parti. Utilizzate un panno inumidito con acqua e sapone, strizzatelo e pulite l'amplificatore. Ripassate con un panno inumidito con sola acqua, infine passate un panno asciutto.

- Liberate da polvere e detriti solidi le alette laterali del dissipatore. Evitate l'uso di aria compressa direttamente sull'amplificatore perché spingerebbe i detriti all'interno. Se necessario, rivolgetevi ad un centro di assistenza specializzato per la pulizia interna. L'ostruzione del sistema di raffreddamento provoca l'entrata in protezione temmica anticipata dell'amplificatore.

Manuale HP5 13-07-2007 17:35 Pagina 9

Italiano | English

Pannello Ingressi

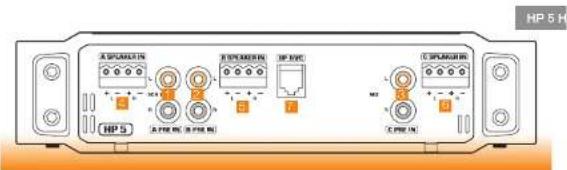

1. A PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione A dell'amplificatore.

Collegare le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover elettronico esterno. Se si imposta l'amplificatore in modalità 3 canali utilizzare questi ingressi per pilotare le sezioni A e B in mono.

1. B PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione B dell'amplificatore. Collegare le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover elettronico esterno

3_C PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione C dell'amplificatore. Collegare le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover elettronico esterno.E' possibile utilizzare indifferentemente uno degli ingressi o entrambi in quanto l'amplificatore esegue il MIX dei canali per pilotare in mono il finale.

4- A SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L) dalla sezione A dell'amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente. 5- B SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L) dalla sezione B dell'amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente. 6- C SPEAKER IN: Ingresso per segnale amplificato dalla sezione C dell'amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente. E' possibile utilizzare indifferentemente uno degli ingressi o entrambi in quanto l'amplificatore esegue il MIX dei canali per pilotare in mono il finale.

ATT.NE: L'ingresso SPEAKER IN è compatibile solo con autoradio dotate di uscita a ponte (BTL).

7- HP RVC: Ingresso per il connettore del Remote Volume Control in dotazione. Questo sistema gestisce il controllo a distanza del volume del Sub.

Pannello Alimentazione / Uscite / Servizi

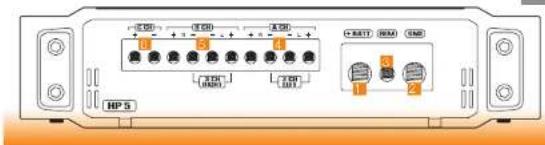

1 + BATT (11÷15 VDC): Morsetto per il collegamento del polo positivo d'alimentazione dell'amplificatore. Collegare qui il cavo positivo della batteria. Il foro accetta un cavo della sezione massima di 3 A.W.G. Per un miglior trasferimento della corrente si raccomanda di utilizzare cavi della massima sezione possibile e comunque della stessa sezione del cavo collegato al polo negativo.

2 GND: Morsetto per il collegamento del polo negativo d'alimentazione dell'amplificatore. Collegare qui il cavo negativo della batteria o un cavo connesso allo chassis dell'autoveciclo. Il foro accetta un cavo della sezione massima di 3 A.W.G. Per un miglior trasferimento della corrente si raccomanda di utilizzare cavi della massima sezione possibile e comunque della stessa sezione del cavo collegato al polo positivo.

1. REM: Terminale per il collegamento del cavo Remote proveniente dall'apparecchio che comanda l'accensione dell'amplificatore. La tensione applicata deve essere compresa fra 7 e 16,5 VDC.

2. A CH SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) della sezione A dell'amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG. Quando si utilizza l'amplificatore in modalità 3 canali, utilizzare i morsetti + L e - R (3CH LEET).

3. B CH SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) della sezione B dell'amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG. Quando si utilizza l'amplificatore in modalità 3 canali, utilizzare i morsetti + L e - R (3CH RIGHT).

4. C CH SPEAKER OUTPUT: Terminali di potenza della sezione C dell'amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.

Manuale HP5 13-07-2007 17:35 Pagina 11

Italiano | English

Servizi

Auto Turn ON

L'amplificatore HP è dotato dell'accensione automatica. Quando vengono utilizzati gli ingressi ad alto livello, SPEAKER IN, un sistema di sensing accende l'amplificatore in presenza di un segnale in ingresso e lo spegne quando lo stesso segnale cessa. In questa configurazione, non sarà necessario collegare il Remote della sorgente. Quando vengono utilizzati gli ingressi SPEAKER IN l'amplificatore fornisce un uscita remote dal morsetto REM utili per accendere gli altri amplificatori del sistema.

Quando si voglia controllare il volume del Sub direttamente dal punto d'ascolto è possibile utilizzare il controllo di volume digitale esterno HP RVC in dotazione. Inserire il connettore presente all'estremità del cavo nell'apposita presa sull'amplificatore e l'altra estremità nella presa sul retro dell'HP RVC.

Il potenziometro permetterà una regolazione continua nel range da - 36 a - 6 dB.

10 11

Pannello Controlli HP 5

Modalità d'uscita HP 5

Manuale HP5 13-07-2007 17:35 Pagina 13

Italiano | English

Configurazioni di filtro

Config.	A Ch	B Ch	C Ch
1	Myrcave, Myrcash		Longer
2	Myrcave		Longer
3	Dard-snee	Barons	Longer
4	Green-pnee	Hill-pnee	Longer
5	Pit-pnee	Myrcave	Longer
6	Pit-pnee	Hill-pnee	Longer
7	Myrcave		Longer
8	Dard-snee	B Filter Not used	Longer
9	Pit-pnee	B Filter Not used	Longer

Manuale HP5 13-07-2007 17:35 Pagina 15

Italiano | English

Crossover elettronico canal B

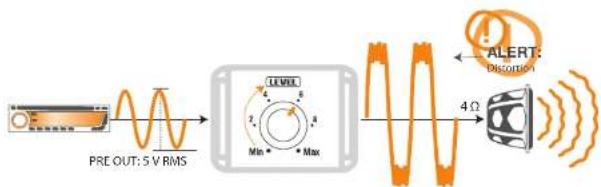

Regolare la sensibilità di ingresso in maniera corretta vuol dire adattare la sezione d'ingresso al segnale proveniente dalla sorgente, ma soprattutto riuscire a sfruttare tutta la potenza indistorta dell'amplificatore.

Crossover elettronico canale C

Italiano | English

HP Manager

Gli amplificatori HP Incorporano un microprocessore che gestisce tutte le funzioni di controllo e protezione del circuiti e del collegamenti. Il display LCD e I Leds permettono la lettura immediata dello stato degli amplificatori riportando in tempo reale le informazioni utili a sfruttarne al 100% le caratteristiche.

LCD Status Display

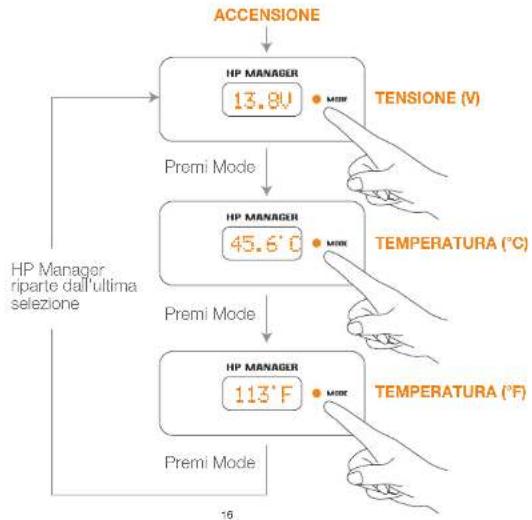

Lo Status Display è un LCD a matrice di punti con retroilluminazione blu. Lo Status Display permette di visualizzare diverse informazioni relative all'amplificatore ed al suo funzionamento: tensione di alimentazione in Volt ai suoi morsetti, temperatura in gradi Celsius o Fahrenheit, intervento delle protezioni. Alla prima accensione dopo l'installazione lo status display mostrerà la tensione di alimentazione. Ad ogni successiva pressione del tasto "MODE" mostrerà le altre informazioni di temperatura. Una volta spento l'amplificatore alla sua riaccensione li display mostrerà la stessa informazione che era Impostata prima dello spegnimento. Pol ad ogni pressione del tasto mode accede alle altre funzioni. Ogni qualvolta l'amplificatore entri in uno stato di protezione lo status display in combinazione con i Led del pannello controlli ne indicherà la causa. Nel disegni successivi è riportata la modalità di funzionamento dello status display e l'interpretazione dei messaggi di protezione dello status display e dei Led.

Protezioni

Il microprocessore dell'HP MANAGER gestisce il sistema di protezioni dell'amplificatore e del sistema audio. Gli amplificatori HP sono protetti contro: altoparlianti difettosi o di impedenza inferiore al consentito, corto circuito tra i cavi altoparlianti o di un cavo altoparlante con la massa del veicolo, sovratemperatura (> 75°C), corrente continua in uscita, guasto intemo, Inversione di polarità del cavi di alimentazione e tensione di batteria superiore a 16,5 V. La funzione di Auto Reset di alcune delle protezioni citate normalmente ripristina Il corretto funzionamento dell'amplificatore una volta eliminata la causa (es.: una volta rimosso l'altoparlante in corto circuito, una volta sostituiti gli altoparlianti difettosi o effettuato il loro giusto collegamento). In alcuni casi sarà invece necessario spegnere l'amplificatore e riaccenderlo per ripristinare il funzionamento.

Di seguito un elenco dei possibili eventi di protezione con le indicazioni fornite dallo status display e dai LED e la relativa interpretazione e procedura da seguire per ripristinare il corretto funzionamento.

Manuale HP5 13-07-2007 17:35 Pagina 19

Italiano | English

Installazione

Fissaggio dell'amplificatore

Per un montaggio totalmente a scomparsa, la sede delle viti è all'interno del perimetro di installazione.

Come aprire/chludere il pannello controlli

Il pannello controlli dell'amplificatore è protetto da un coperchio semitrasparente asportabile. Utilizzare un giravite a taglio, meglio se in plastica, facendo attenzione a non intaccare la vite di chiusura.

18 19

Come sostituire il fusibile

• Asportare il guscio protettivo.
• Rimuovere il fusibile con una chiave a brugola da 3 mm.
• Verificare che il valore del nuovo fusibile sia identico a quello in dotazione, quindi inserirlo nella
  sua sede serrando bene a fondo le viti. Fate attenzione ad ottenere un ottimo collegamento
  per evitare falsi contatti o cadute di tensione lungo la linea d'alimentazione.
  • Reinserire il guscio protettivo nella sua sede.

ATT.NE: Per assicurare un corretto funzionamento del fusibile, serrare le viti fino in fondo, verificando che le rodelle metalliche si pieghino aderendo perfettamente alla superficie di contratto del fusibile sottostante.

Connessione degli ingressi ad alto livello (Speaker IN)

Per maggiore comodità è possibile collegare i cavi al connettore specifico prima di inserirlo nel pannello ingressi. Fate riferimento alle indicazioni riportate di seguito. Eseguite questa operazione con l'amplificatore e sorgente spenti.

Connessioni di alimentazione

Esempi di sistemi

Negli schemi è indicata l'Impedenza minima sopponata dall'amplificatore nella configurazione mostrata

Italiano | English

Esempi di sistemi

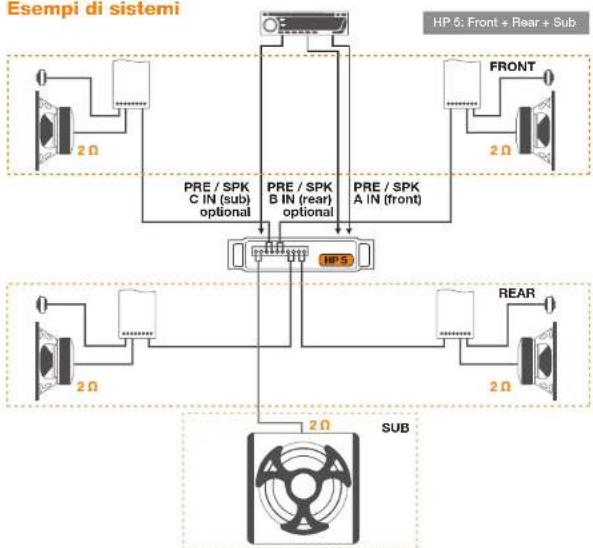

HP 5: Multichannel Front + Sub

Negli schemi è indicata l'impedenza minima sopportate dall'amplificatore nella configurazione mostrata

Negli schemi è indicata l'impedenza minima sopportata dall'amplificatore nella configurazione mostrata

Italiano | English

Cavi di connessione

Utilizzate sempre cavi nuovi e di qualità, con la qualna protettiva integra e che non presentino segni di ossidazione del rame. Per ottenere sempre il massimo dal vostro nuovo amplificatore tenete in considerazione la lunghezza del collegamento e il carico applicato, o la corrente che deve portare. I prodotti Audison CONNECTION sono sicuramente i più versatili e completi, studiati e realizzati per far rendere al massimo qualsiasi installazione in abbinamento con gli amplificatori HERTZ.

Potenza

La tavola si riferisce alla potenza continua su un carico di 4 ohm. Qualora il carico scenda, si dovranno aumentare proporzionalmente le dimensioni del cavo.

Alimentazione

Individuate l'assorbimento di corrente sulla colonna di sinistra della tabella. Individuate il valore di lunghezza del collegamento da effettuare nella colonna alla base della tabella. Nella casella corrispondente a questi due valori potrete leggere la sezione minima in gauge (A.W.G.) consigliata da CONNECTION per la realizzazione di un sistema di elevate prestazioni ed affidabilità.

Come calcolare l'assorbimento di corrente dei vostro sistema

1 = TP x 2

Vbatt

I = Assorbimento di corrente del vostro sistema (A);

TP = Polenza totale (RMS) di tutti i canali

degli amplificatori del vostro sistema; Vbatt = Questo valore è di solito pari a 12 V, tensione nominale del sistema elettrico deli veicoli.

Esempi

• La polenza totale del sistema considerando tutti
I canali degli amplificatori e 600 W (RMS).
• L'efficienza media degli amplificatori è circa del 50%,
come la maggior parte degli amplificatori in o • La tensione del sistema elettrico è 12 Vol

1 = 650 x 2 Assorbimento di Corrente 12

Cay di alimentazione
Cov. di Musola Cov. e ilumavati
Cavi etopanano Cavi, subwoofer
— intercongressioni audio

1 MORSETTI PER BATTERIA: assicurano il trasferimento di correnti elevate senza perdite di potenza ed in tutta sicurezza.
E TERMINALI DI MASSA riducono al minimo la resistenza del contatto di massa e di conseguenza le perdite di potenza derivanti da un inadeguato collegamento delle masse di potenza del sistema.
E PORTAFUSIBIL sono i primi elementi di protezione del veicolo e del sistema da pericolosi cortocircuiti e/o sovraccanci di corrente. L'involucro in policarbonato ad alta temperatura e la costruzione a tenuta stagna garantiscono affidabilità in ogni condizione ambientale.
4 CAVI DI ALIMENTAZIONE E DI MASSA: sono di fondamentale importanza, per ottenere delle prestazioni di "riferimento" dal vostro sistema Car Audio/Video.
La speciale tecnologia costruttiva dei cavi MAINPOWER e POWER FLOW riduce l'effetto pelle e consente un trasferimento di elevate correnti impulsive, permettandovi di godere tutta la dinamica della vostra musica.
3. DISTRIBUTORI DI CORRENTE: Il nome identifica immediatamente la funzione cui sono preposti; trasferire energia alle elettroniche. Disponibili in diverse versioni, anche modulari, possono ospitare il fusibile di protezione. I distributori divengono assolutamente necessari in ogni impianto dove sia richiesto il trasferimento di un'alta quantità di corrente senza perdite.

E DISTRIBUTORI DI MASSA sono importanti per le prestazioni del vostro sistema quanto i distributori di potenza. Un unico punto di massa, a bassa resistenza, riduce il rischio di cannose differenze di tensione tra i componenti e migliora il trasferimento di elevate correnti senza perdite di potenza.
SUPERFARAD: i condensatori agiscoro come una "riserva di corrente", immagazzinano energia per poi cederla nei momenti di bisogno agli amplificatori incrementando le doti di potenza e dinamica del vostro sistema.
3 INTERCONNESSION AUDIO: sono il primo mezzo di trasferimento del segnale audio del vostro sistema. Per una riproduzione fedale, esse devono trasferire il segnale dalla sorgente agli amplificaton senza alterare il suono ed assicurando, allo stesso tempo, la massima reiezione dei disturbi generali dai dispositivi elettronici a bordo della vostra auto.
9 CAVI PER ALTOPARLANTE costituscono l'ultimo anello dei sistema di connessioni per la riproduzione ad alta fedelta della vostra musica. Garantiscono un trasferimento del segnale ai vostri altoparlanti privo di alterazioni elettrico-musicali e perdite di potenza.

Italiano | English

Caratteristiche tecniche
HPS

Sezione di Alimentazione
Tensione	11+15 VDC
Assorbimento minimo	1.65 A
Assorbimento da spento	0,05 mA
Assorbimento @ 2Ω: 14.4 VDC(Potenza musicale MAX)	75 A
Tensione di Remote IN	7+16.5 VDC (1 mA)
Fusibile esterno	150 A
Sezione di Amplificazione
Risposta in frequenza (-3dB)	4-70K Hz
Distorsione - THD (1 kHz @ 4 Ω)	0,04%
Rapporto S/N (pesato A @ 1 V)	94 dBA/100dBA(Sub)
Fattore di smorzamento (1 kHz @ 4 Ω)	100/Sub 100 (100Hz)
Sensibilità d'Ingresso (PRE IN)	0,3+5 V
Sensibilità d'Ingresso (Speaker IN)	1,4+24 V
Impedenza d'Ingresso (PRE IN)	15 kΩ
Impedenza d'Ingresso (Speaker IN)	5 kΩ
Impedenza di carico (MIN)
5 Ch	2Ω
3 Ch	Front 4Ω / Sub 2Ω
Potenza d'uscita (RMS)ø 14.4 VDC; THD 1%
5 Ch 4 x 4 Ohm + 1 x 4 Ohm	80 W x 4 + 330 W x 1
5 Ch 4 x 2 Ohm + 1 x 4 Ohm	120 W x 4 + 330 W x 1
5 Ch 4 x 2 Ohm + 1 x 2 Ohm	120 W x 4 + 500 W x 1
3 Ch 2 x 4 Ohm + 1 x 2 Ohm	240 x 2 + 500 W x 1
Sezione Ingressi / Uscite / Filtri
Input	PRE / Speaker
AMP Filter
A CH	Bypass/Hi-pass 40-150Hz@12dB/Oct/BanopassHi 40-150Hz Lo 200-4k Hz@12dB/Oct.
B CH	Bypass/Hi-pass 40-4k Hz@12dB/Oct
C CH	Lo-pass 40-150Hz@24dB/Oct L/R Mix
Mode	5 Ch / 3 Ch
Controlli remoti
HP RVC-level	-36dB : -6dB
Dimensioni
B x L x H mm	240 x 548 x 55
Peso kg	6,94

Standard di misura HERTZ Potenze misurate secondo lo standard HERTZ edizione 2007

• 12 VDC e 14.4 VDC
  1 kHz o frequenza di taglio del crossover.
• 0,3% THD @ potenza nominale; 1% THD @ potenza continua;
• Tolerance: +10% - 5%;
• Potenza continua misurata applicando una tensione RMS su canico resistivo:
• Potenza nominale misurata utilizzando una batteria da 12 VDC con un carico di 4 Ohm e tutti
  I canali in funzione

Italy - [e-mail]

Worldwide - [e-mail]

32 33

Italiano | English

General Precautions

Cavi di alimentazione

Cavi di museo

Cavi teleportario Cavi subwoofer

— intracopressiari audia
