Tipo di prodotto	Sistema RAID DAS (archiviazione direttamente collegata)
Numero di alloggi per unità	2
Fattore di forma compatibile per unità	HDD SATA da 3,5 pollici
Modalità RAID supportate	RAID 0 (Striping), RAID 1 (Mirroring), JBOD
Interfacce host	USB 2.0, FireWire 400, FireWire 800, eSATA
Alimentazione	Alimentatore esterno AC/DC
Indicatori LED	LED di sistema (verde), LED attività HDD (bianco)
Installazione delle unità	Senza attrezzi con maniglie e viti incluse
Interruttore modalità RAID	Interruttore fisico sul pannello posteriore
Raffreddamento	Raffreddamento passivo tramite design del contenitore (nessuna ventola menzionata)
Materiale del contenitore	Metallo e plastica (tipico)
Capacità supportata	Fino a 2 x HDD SATA da 3,5" (capacità non limitata dal contenitore)
Velocità di trasferimento dati	Dipende dall'interfaccia (USB 2.0 fino a 480 Mbps, FireWire 800 fino a 800 Mbps, eSATA fino a 3 Gbps)
Supporto sistemi operativi	Windows, macOS, Linux (tipico)
Dimensioni (approssimative)	Dimensioni standard di un contenitore esterno a 2 alloggi (dimensioni esatte non specificate nel manuale)
Peso (approssimativo)	Tipico per contenitore a 2 alloggi (esatto non specificato)
Accessori inclusi	Cavo FireWire 400, cavo FireWire 800, cavo USB, cavo eSATA, alimentatore esterno, 2 viti HDD di ricambio, 2 maniglie, 8 viti HDD
Precauzioni di sicurezza	Spegnere sempre prima di cambiare la modalità RAID; evitare modifiche non autorizzate
Manutenzione	Nessuna istruzione specifica per la manutenzione; tenere lontano dall'umidità
Garanzia	Non specificata nel manuale

Domande frequenti - KR.QA Kraun

Come installare un disco rigido nel sistema RAID KR.QA?

Per installare un HDD: 1) Posizionare l'HDD con il coperchio metallico verso l'alto e i connettori a sinistra. 2) Fissare la maniglia usando le viti (prima a sinistra, poi a destra). 3) Inserire l'HDD nello slot allineando la maniglia con le guide e spingere fino a sentire un suono di scatto. Ripetere per il secondo HDD.

Quali modalità RAID sono supportate e come passare da una all'altra?

Modalità supportate: RAID 0 (striping), RAID 1 (mirroring) e JBOD. Per cambiare: 1) Spegnere il sistema. 2) Usare un piccolo cacciavite a lama piatta per selezionare la modalità desiderata sull'interruttore RAID. 3) Accendere il sistema per rendere effettive le modifiche.

Come collegare il sistema RAID a un computer?

1) Collegare l'alimentatore AC/DC. 2) Inserire un'estremità del cavo scelto (USB, FireWire o eSATA) nella porta corrispondente sul sistema RAID e l'altra estremità nel computer. 3) Portare l'interruttore di alimentazione su ON. Il LED di sistema diventerà verde e i LED HDD lampeggeranno bianco per 15 secondi, poi rimarranno accesi se le unità sono installate.

Cosa significano gli indicatori LED?

Il LED di sistema si accende verde quando è acceso e collegato. I LED HDD lampeggiano bianco per 15 secondi dopo l'accensione, poi rimangono bianchi fissi se le unità sono presenti. Se non sono installate unità, si spengono dopo il lampeggio.

Posso usare l'interfaccia eSATA con la modalità JBOD?

No, l'interfaccia eSATA non supporta la modalità JBOD. JBOD è disponibile solo quando si utilizzano interfacce USB 2.0, FireWire 400 o FireWire 800.

Come allocare gli HDD e perché usare gli adesivi numerati?

Il manuale consiglia di utilizzare gli adesivi numerati della confezione per identificare l'allocazione degli HDD. Questo aiuta a mantenere un ordine coerente delle unità; un'allocazione diversa potrebbe causare perdita di dati se la configurazione RAID originale non viene preservata.

Cosa devo fare se devo cambiare la modalità RAID dopo la configurazione iniziale?

Spegnere sempre il sistema prima di cambiare l'interruttore della modalità RAID. Cambiare la modalità mentre il sistema è acceso potrebbe non essere accettato e potrebbe portare a errori di configurazione.

È sicuro sostituire a caldo le unità nel KR.QA?

Il manuale non menziona la funzionalità di sostituzione a caldo. La procedura di installazione richiede di spingere fino a un suono di scatto, che indica un blocco meccanico. Si consiglia di spegnere il sistema prima di inserire o rimuovere le unità.

Quali cavi sono inclusi con il prodotto?

La confezione include: cavo FireWire 400, cavo FireWire 800, cavo USB, cavo eSATA e un alimentatore esterno. Sono incluse anche 2 maniglie e viti di ricambio.

Come accendere il dispositivo e cosa aspettarsi?

Dopo aver collegato i cavi, portare l'interruttore di alimentazione su ON. Il LED di sistema diventerà verde immediatamente. I LED HDD lampeggeranno bianco per 15 secondi; se le unità sono installate, rimangono bianchi; altrimenti si spengono. Il sistema è quindi pronto per l'uso.

MANUALE UTENTE KR.QA Kraun

Qualsiasi variazione fatta dall'utilizzatore o da altri non autorizzati può compromettere la conformità e la sicurezza del prodotto di cui il produttore non si ritiene responsabile

Warning

CONTENUTO DELLA CONFEZIONE

2 viti HDD di riserva 2 manici 8 viti HDD

Cavo FireWire 400

Cavo FireWire 800

Cavo USB

Cavo eSATA

Alimentatore esterno

VISTA FRONTALE VISTA pOSTERIORE

INSTALLAZIONE hARD DRIVES

1. Collocarsi frontalmente rispetto alla parte anteriore. Posizionare entrambe le mani sul bordo anteriore. Spingere il coperchio dalla parte anteriore verso la parte posteriore, usando i pollici.
2. Sollevare il coperchio superiore per togliere i manici dalla relativa collocazione e prendere le viti HDD rese disponibili nella confezione.
3. Posizionare l'HDD con il lato del coperchio metallico rivolto verso l'alto e i connettori di interfaccia orientati alla vostra sinistra.

1. Posizionare il manico dalla parte opposta rispetto ai connettori di interfaccia e allinearlo con le aperture dei fori delle viti.
2. Assicurare il manico sull'HDD inserendo e avvitando le viti, prima quella a sinistra, successivamente quella a destra.
3. Ora, girare l'HDD in modo che il PCBA sia rivolto verso l'alto nella vostra direzione e il lato non avvitato del manico sia rivolto verso di voi.

1. Inserire e avvitare le viti, prima quella a sinistra, successivamente quella a destra.
2. Verificare lo scorrimento del manico per assicurarsi che i fori scivolino agevolmente sulle viti guida. Ripetere le stesse procedure per il secondo HDD.
3. Tenere l'HDD con il lato del coperchio metallico rivolto nella vostra direzione e il manico attaccato in posizione rivolta verso l'alto.

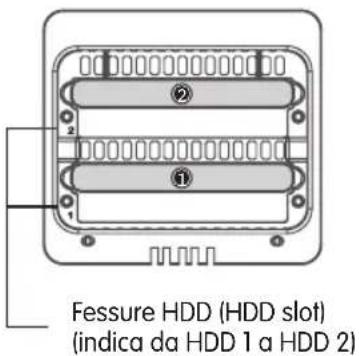

1. Allineare il manico con le rotaiette di guida e introdurre l'HDD nella fessura indicata. Premere verso il basso con decisione fino al punto in cui si sente un "colpo". Ripetere le stesse procedure per il secondo HDD.

2. Collocarsi frontalmente rispetto alla parte anteriore e sistemare il coperchio superiore. Posizionare entrambe le mani sul bordo posteriore del coperchio superiore. Spingere con decisione il coperchio verso il basso e dalla parte posteriore verso la parte anteriore.

COLLEgAmENTO ALL' hOST

1. Collegare l'adattatore di alimentazione AC/DC.
2. Inserire entrambe le estremità del cavo scelto (dei cavi scelti) nella porta corrispondente del Sistema RAID e dell'host.
3. Girare l'interruttore di accensione sulla posizione "on".
4. Una volta collegato, la luce LED del Sistema sarà di colore verde; le luci LED dell' HDD saranno bianche e lampeggeranno per 15 secondi. Se vi sono più HDD, le luci LED degli HDD rimarranno bianche. Se non vi sono HDD, le luci LED dell'HDD si spegneranno dopo un periodo di intermittenza.

ImpOSTAZIONE/mODIFICA DELLA mODALITÀ RAID (RAID mODE)

1. Spegnere il Sistema RAID posizionandolo su "off".
2. Usare un cacciavite piccolo a testa piatta per selezionare la Modalità RAID (RAID Mode) (Commutatore RAID - RAID Switch).
3. Dopo aver impostato la nuova modalità RAID, accendere il Sistema RAID posizionandolo su "on".

16

Spegnere sempre il Sistema RAID prima di agire sul commutatore per impostare o cambiare la modalità RAID per assicurarsi che i nuovi cambiamenti siano accettati dal Sistema.

Nota: L'interfaccia eSATA non può supportare la modalità JBOD. È possibile utilizzarla solo quando si collegano interfacce USB 2.0, FireWire 400, e FireWire 800.

Si consiglia di utilizzare gli adesivi numerati contenuti nella confezione per aiutare a identificare l'allocazione HDD.

Potrebbe verificarsi una perdita di dati qualora l'allocazione HDD non sia uguale a quella impostata in origine nel Sistema RAID.

pACKAgE CONTENTS

Aiutaci a proteggere l'ambiente, rispetta la normativa!

Apparecchiature Elettriche ed Elettroniche da dismettere

Questo prodotto non deve essere smaltito come rifiuto urbano, ma deve essere oggetto di raccolta separata. Tutti i prodotti oggetto di raccolta separata sono identificati con il seguente simbolo:

Se questo prodotto non è più utilizzato e se desiderate liberarvene, potete:

• Consegnare gratuitamente questa apparecchiatura ai centri di raccolta pressoil Vs. comune di residenza.
• Consegnare gratuitamente questa apparecchiatura al Punto Vendita pressocui è stato effettuato l'acquisto in occasione dell'acquisto di una nuova apparecchiatura, a condizione che la stessa sia di tipo equivalente e confunzioni analoghe.

Una modalità diversa di trattamento di questo prodotto, quando divieneinutilizzabile, può provocare danni enormi sull'ambiente e sulla salute umana per effetto del suo contenuto in piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati (pbb) e etile di difenile polibromurato (pbde).

Sanzioni

Le sanzioni sono stabilite dalla normativa nazionale; nello specifico il DecretoLegislativo n. 22 del 5 febbraio 1997 e successive modifiche, stabilisce nell'Art 14 il "Divieto di Abbandono". Le sanzioni previste dall'Art 50 prevedono: "[...] chiunque [...] abbandona odeposita rifiuti ovvero l immette nelle acque superficiali o sotterranee è punito con la sanzione amministrativa pecuniaria da lire duecentomila (Euro 103,29)a lire unmilioneduecentomila (Euro 619,75) [...]".
