Tipo di prodotto	Server
Marca	Kraun
Modello	KR.QB
Fattore di forma	1U Rackmount
Dimensioni (L x P x A)	430 x 450 x 44 mm
Peso	10 kg
Alimentazione	250W AC
Processore	Intel Xeon E-2200 serie (opzionale)
Memoria	Fino a 64 GB DDR4 ECC
Archiviazione	Fino a 4 x 3.5" SATA HDD/SSD
Rete	2 x Gigabit Ethernet
Temperatura operativa	Da 0°C a 40°C
Raffreddamento	2 ventole da 40 mm
Gestione	IPMI 2.0 (opzionale)
Sistemi operativi supportati	Windows Server, distribuzioni Linux
Manutenzione	Pulire i filtri antipolvere mensilmente; controllare le ventole annualmente
Sicurezza	Certificato CE, Classe A FCC
Disponibilità ricambi	Alimentatore, ventole, vani per HDD/SSD
Garanzia	2 anni limitata

Domande frequenti - KR.QB Kraun

Come installo il server Kraun KR.QB in un rack?

Fissare le guide rack fornite al server e farlo scorrere in un rack standard da 19 pollici. Fissare con viti nella parte anteriore. Assicurarsi una corretta ventilazione.

Quali tipi di hard disk sono compatibili con il KR.QB?

Il KR.QB supporta hard disk SATA da 3,5 pollici o SSD. Per prestazioni ottimali, utilizzare unità di livello enterprise con tolleranza alle vibrazioni rotazionali.

Come posso accedere all'interfaccia di gestione?

Collegare un cavo Ethernet alla porta di gestione dedicata (se disponibile) e utilizzare un browser web. L'IP predefinito è 192.168.0.100. Consultare il manuale per le credenziali.

Cosa fare se il server non si accende?

Controllare il collegamento del cavo di alimentazione e assicurarsi che l'interruttore dell'alimentatore sia acceso. Provare una presa diversa. Se ancora non c'è alimentazione, l'alimentatore potrebbe essere difettoso.

Con quale frequenza devo pulire i filtri antipolvere?

I filtri antipolvere devono essere puliti almeno una volta al mese o più frequentemente in ambienti polverosi. Utilizzare aria compressa o un aspirapolvere delicato.

Posso aggiornare la memoria?

Sì, il KR.QB ha 4 slot DIMM che supportano memoria DDR4 ECC. La capacità massima è di 64 GB. Assicurarsi di utilizzare coppie abbinate per prestazioni ottimali.

Quali sistemi operativi sono supportati?

Il server supporta Windows Server 2019/2022 e le principali distribuzioni Linux come Ubuntu Server, CentOS e Debian. Consultare il manuale per la compatibilità più recente.

Come sostituire un hard disk guasto?

Rimuovere il pannello frontale, sganciare il vano dell'unità ed estrarre l'unità guasta. Inserire una nuova unità dello stesso tipo e capacità. Il sistema potrebbe ricostruirsi automaticamente se è configurato il RAID.

Qual è la temperatura ambiente massima per il funzionamento?

L'intervallo di temperatura operativa è compreso tra 0°C e 40°C. Il superamento dei 40°C può causare limitazione termica o spegnimento.

Dove posso trovare i ricambi?

I ricambi come alimentatori, ventole e vani per unità possono essere ordinati presso i rivenditori autorizzati Kraun o sul loro sito web ufficiale.

MANUALE UTENTE KR.QB Kraun

Qualsiasi variazione fatta dall'utilizzatore o da altri non autorizzati può compromettere la conformità e la sicurezza del prodotto di cui il produttore non si ritiene responsabile

Warning

CONTENUTO DELLA CONFEZIONE

4 viti HDD di riserva

4 manici 16 viti HDD

Cavo FireWire 400

Cavo FireWire 800

Cavo USB

Cavo eSATA

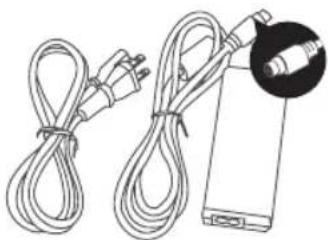

Alimentatore esterno

VISTA COpERChIO (pORZIONE ESPOSTA) VISTA D

Indicatore lato anteriore
4 Viti HDD di Riserva

VISTA FRONTALE VISTA pOSTERIORE

INSTALLAZIONE hARD DRIVE

1. Collocarsi frontalmente rispetto alla parte anteriore. Posizionare entrambe le mani sulla parte superiore del coperchio, una sulla parte anteriore e una sulla parte posteriore. Spingere il coperchio dalla parte anteriore verso la parte posteriore, usando i pollici.
2. Sollevare il coperchio superiore per togliere i manici dalla relativa collocazione e prendere le viti HDD rese disponibili nella confezione.
3. Posizionare l'HDD con il lato del coperchio metallico rivolto verso l'alto e i connettori di interfaccia orientati alla vostra sinistra.

1. Posizionare il manico verso l'estremità dell' HDD, e allinearlo con le aperture dei fori delle viti.
2. Assicurare il manico sull'HDD inserendo e avvitando le viti, prima quella a sinistra, successivamente quella a destra.
3. Ora, girare l'HDD in modo che il PCBA sia rivolto verso l'alto nella vostra direzione e il lato non avvitato del manico sia rivolto verso di voi.
4. Inserire e avvitare le viti, prima quella a sinistra, successivamente quella a destra.

1. Infine, verificare lo scorrimento del manico per assicurarsi che i fori scivolino agevolmente sulle viti guida. Ripetere le stesse procedure per i rimanenti HDD.
2. Tenere l'HDD con il lato del coperchio metallico rivolto nella vostra direzione e il manico attaccato in posizione rivolta verso l'alto.

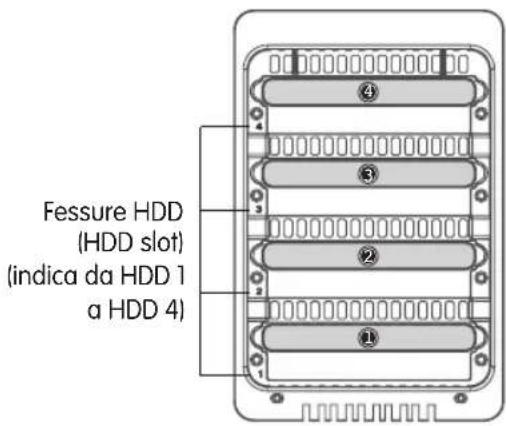

3. Allineare il manico con le rotaiette di guida e introdurre l'HDD nella fessura indicata. Premere verso il basso con decisione fino al punto in cui si sente un "colpo". Ripetere le stesse procedure per i rimanenti HDD.
4. Collocarsi frontalmente rispetto alla parte anteriore e sistemare il coperchio superiore. Posizionare entrambe le mani sul coperchio superiore, una nella parte anteriore e una nella parte posteriore. Spingere con decisione il coperchio verso il basso dalla parte posteriore verso la parte anteriore.

COLLEgAmENTO ALL' hOST

1. Collegare l'adattatore di alimentazione AC/DC.
2. Inserire entrambe le estremità del cavo scelto (dei cavi scelti) nella porta corrispondente del Sistema RAID e dell'host.
3. Girare l'interruttore di accensione sulla posizione "on".
4. Una volta collegato, la luce LED del Sistema sarà di colore verde; le luci LED dell' HDD saranno bianche e lampeggeranno per 15 secondi. Se vi sono più HDD, le luci LED degli HDD rimarranno bianche. Se non vi sono HDD, le luci LED dell'HDD si spegneranno dopo un periodo di intermittenza.

ImpOSTAZIONE/mODIFICA DELLA mODALITÀ RAID (RAID mODE) E NUmERO DI hDD

1. Spegnere il Sistema RAID posizionando su "off".
2. Usare un cacciavite piccolo a testa piatta per selezionare la Modalità RAID (RAID Mode) (Commutatore RAID – RAID Switch).
3. Successivamente, usare lo stesso cacciavite piccolo a testa piatta per selezionare il numero di HDD (commutatore HD – HD Switch)

1. Dopo aver impostato la nuova modalità RAID e il numero di HDD, accendere il Sistema RAID posizionando su "on".

Spegnere sempre il Sistema RAID prima di agire sul commutatore per impostare o cambiare la modalità RAID e sul commutatore HD per assicurarsi che i nuovi cambiamenti siano accettati dal Sistema.

COmmUTATORE mODALITÀ RAID (RAID mODE SWITCH)

RAID 0 (Striping)	2
RAID 1 (Mirroring) (copia)	3
RAID 5	4
RAID 5+HotSpare	4 (HotSpare)
RAID 0+1

NUmERO DISCO

hD SWITCH

COmmUTATORE mODALITÀ RAID (RAID mODE SWITCH)

RAID 0 (Striping)	2 o 4
RAID 1 (Mirroring) (copia)	2
RAID 5	3 o 4
RAID 5+HotSpare	4
RAID 0+1	4

NUmERO DISChl SUppORTATI

Si consiglia di utilizzare gli adesivi numerati contenuti nella confezione per aiutare a identificare l'allocazione HDD.

Potrebbe verificarsi una perdita di dati qualora l'allocazione HDD non sia uguale a quella impostata in origine nel Sistema RAID.

pACKAgE CONTENTS

Aiutaci a proteggere l'ambiente, rispetta la normativa!

Apparecchiature Elettriche ed Elettroniche da dismettere

Questo prodotto non deve essere smaltito come rifiuto urbano, ma deve essere oggetto di raccolta separata. Tutti i prodotti oggetto di raccolta separata sono identificati con il seguente simbolo:

Se questo prodotto non è più utilizzato e se desiderate liberarvene, potete:

• Consegnare gratuitamente questa apparecchiatura ai centri di raccolta pressoil Vs. comune di residenza.
• Consegnare gratuitamente questa apparecchiatura al Punto Vendita pressocui è stato effettuato l'acquisto in occasione dell'acquisto di una nuova apparecchiatura, a condizione che la stessa sia di tipo equivalente e confunzioni analoghe.

Una modalità diversa di trattamento di questo prodotto, quando divieneinutilizzabile, può provocare danni enormi sull'ambiente e sulla salute umana per effetto del suo contenuto in piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati (pbb) e etile di difenile polibromurato (pbde).

Sanzioni

Le sanzioni sono stabilite dalla normativa nazionale; nello specifico il DecretoLegislativo n. 22 del 5 febbraio 1997 e successive modifiche, stabilisce nell'Art 14 il "Divieto di Abbandono".

Le sanzioni previste dall'Art 50 prevedono: "[...] chiunque [...] abbandona odeposita rifiuti ovvero li immette nelle acque superficiali o sotterranee è punitocon la sanzione amministrativa pecuniaria da lire duecentomila (Euro 103,29)a lire unmilioneduecentomila (Euro 619,75) [...]".
