Tipo di prodotto	Subwoofer attivo professionale
Marca	RCF
Modello	SUB 808-AS
Risposta in frequenza	40 Hz - 400 Hz
SPL massimo	129 dB @ 1m
Woofer	2 x 8" neo, bobina da 2.5"
Potenza amplificatore	2000 W di picco
Raffreddamento	Convezione
Connettori di ingresso	XLR (bilanciato/sbilanciato), RDNet Ethercon
Connettori di uscita	XLR (loop through), RDNet Ethercon
Controlli	Manopola volume, pulsanti preset (LP 90 Hz/KX 515-A, Bypass/Local Setup), software RDNet
Materiale cabinet	Compensato di betulla baltica
Colore	Nero (rivestimento in poliurea)
Dimensioni (A x L x P)	243.5 x 603.5 x 430 mm
Peso	20 kg (44,09 libbre)
Ferramenta	2x supporti per asta filettati M20, 8x punti di sospensione M10, maniglia laterale
Griglia	Acciaio
Collegamento alimentazione	PowerCON TRUE1 TOP (ingresso e link)
Tensione	100-120V~ / 200-240V~ (commutabile da centro assistenza)
Protezione	Sistema completo con limitatore, protezione escursione
Compatibilità RDNet	Sì, per monitoraggio e controllo
Configurazione cardioide	Supportato tramite preset RDNet
Sospensione	Sì, con staffe opzionali (fino a 2 unità)
Montaggio su asta	Sì, per diffusori satellite (es., KX 515-A)

Domande frequenti - SUB 808-AS RCF

Qual è la lunghezza massima dell'asta quando si monta un KX 515-A sopra il SUB 808-AS?

Per configurazione orizzontale, la lunghezza massima dell'asta è 1300 mm. Per configurazione verticale, è 750 mm.

Come si configura il SUB 808-AS in configurazione cardioide?

Utilizzare il preset specifico nel software RDNet. Il subwoofer può essere posizionato orizzontalmente o verticalmente in array cardioidi di 2 o 3 unità.

Posso sospendere il SUB 808-AS?

Sì, utilizzando la staffa verticale opzionale e le staffe di collegamento. Un massimo di due SUB 808-AS possono essere sospesi insieme. Il subwoofer ha 4 punti di sospensione M10 su due lati.

Cosa indica il LED LINK?

Il LED LINK si accende quando il diffusore è connesso a RDNet. Il LED ACTIVE lampeggia quando trasmette dati su RDNet.

Come si cambia la tensione di funzionamento del SUB 808-AS?

Il cambio di tensione deve essere effettuato da un centro assistenza RCF autorizzato. Richiede la sostituzione del fusibile interno (T3.15A per 200-240V, T6.3A per 100-120V). Non tentare da soli.

Quali prodotti per la pulizia posso usare sul cabinet del SUB 808-AS?

Usare solo un panno asciutto per pulire le superfici esterne. Non utilizzare abrasivi, solventi, alcol, benzene o sostanze volatili. Pulire sempre con l'alimentazione spenta.

Quante unità SUB 808-AS possono essere collegate in cascata per l'alimentazione?

Il collegamento di uscita AC può fornire alimentazione a un altro diffusore. Per 100-120V, max 16 A; per 200-240V, max 14 A. Verificare il consumo totale di corrente per evitare sovraccarichi.

Qual è lo scopo del pulsante LP 90 Hz / KX 515-A?

Quando rilasciato, il subwoofer opera in modalità standard (40 Hz - 90 Hz). Quando premuto, si allinea automaticamente con il diffusore KX 515-A (richiede l'impostazione del KX 515-A in modalità HIGH PASS).

Il mio SUB 808-AS non si accende. Cosa devo controllare?

Assicurarsi che il cavo di alimentazione sia collegato saldamente e che la presa di rete sia attiva. Controllare che il connettore PowerCON sia completamente inserito. Se ancora non funziona, contattare personale di assistenza qualificato.

Il SUB 808-AS viene fornito con una garanzia?

Il manuale non specifica i termini di garanzia, ma RCF offre tipicamente una garanzia limitata. Contattare il rivenditore o il supporto RCF per i dettagli.

MANUALE UTENTE SUB 808-AS RCF

1 AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI....16
2 DESCRIZIONE 18
3 PANNELLO POSTERIORE - FUNZIONI E CONTROLLI 19
4 CONNESSIONI 20
5 INSTALLAZIONE 21
6. CONFIGURAZIONI A TERRA....22
6. CONFIGURAZIONI IN SOSPENSIONE....23
7 RISOLUZIONE DEI PROBLEMI....27

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati
[DHWS]	ATTENZIONE	Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. L'azienda non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione poiché forniscono informazioni importanti.

PRECAUZIONI DI SICUREZZA PRECAUZIONI GENERALI DI SICUREZZA

1. Proteggere i cavi di alimentazione e di segnale da eventuali danni. Assicurarsi che siano posizionati in modo che non possano essere calpestati o schiacciati.
2. Per prevenire il rischio di scosse elettriche, non aprire mai questo prodotto: all'interno non ci sono parti a cui l'utente debba accedere. Non tentare mai di effettuare operazioni, modifiche o riparazioni non espressamente descritte in questo manuale.
3. Se questo prodotto inizia ad emettere strani odori o fumo, in caso di dispositivo attivo spegnerlo immediatamente e scollegare il cavo di alimentazione; in caso di dispositivo passivo spegnere l'amplificatore e rimuoverlo dalla linea.

4. Rivolgersi al centro di assistenza autorizzato o al personale qualificato se si verifica una delle seguenti condizioni:

5. Il dispositivo non funziona (o funziona in modo anomalo).

6. Il cavo è stato danneggiato.
7. All'interno del dispositivo sono presenti oggetti o liquidi.

8. Il dispositivo è stato danneggiato a causa di forti urti o di un incendio.

9. Assicurarsi che nessun oggetto o liquido possa penetrare nel prodotto, poiché ciò potrebbe causare un cortocircuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto pieno di liquidi, come vasi, deve essere posizionato su questo apparecchio. Su questo apparecchio non devono essere posizionate fiamme libere (come candele accese).

10. Non collegare questo prodotto ad apparecchiature o accessori non previsti. In caso di installazioni sospese utilizzare solo gli appositi punti di ancoraggio e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici allo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui viene ancorato il prodotto (parete, soffitto, struttura, ecc.), e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF, ecc.), che devono garantire la sicurezza del sistema/installazione nel tempo, considerando anche, ad esempio, le vibrazioni meccaniche normalmente generate dai diffusori. Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di

questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

1. L'azienda consiglia vivamente di far installare questo prodotto solo da installatori professionisti qualificati (o ditte specializzate) che possano garantire la corretta installazione e certificarla secondo le normative vigenti. L'intero impianto audio deve essere conforme alle norme e normative vigenti in materia di impianti elettrici.
2. L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.
3. Perdita dell'udito: l'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, chiunque sia esposto a tali livelli dovrebbe utilizzare adeguati dispositivi di protezione. Quando si utilizza un diffusore in grado di produrre livelli sonori elevati è necessario indossare tappi per le orecchie o auricolari protettivi. Consultare le specifiche tecniche nel manuale di istruzioni per la massima pressione sonora che l'altoparlante può produrre.

DISPOSITIVI ATTIVI: DIFFUSORI ATTIVI e AMPLIFICATORI

1. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare ed effettuare tutti i collegamenti prima di fornire corrente elettrica al dispositivo.
2. Prima di accendere, assicurarsi che tutti i collegamenti siano stati effettuati correttamente e che la tensione di rete corrisponda a quella indicata sulla targhetta identificativa dell'unità; in caso contrario contattare il proprio rivenditore.
3. Le parti metalliche dell'unità sono collegate a terra tramite il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di rete con un collegamento di terra protettivo tramite un cavo di alimentazione a 3 poli.
4. Proteggere il cavo di alimentazione da eventuali danni; assicurarsi che sia posizionato in modo che non possa essere calpestato o schiacciato da oggetti.
5. Se il prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.
6. Assicurarsi che nessun bambino abbia accesso ai materiali e ai componenti dell'installazione.
7. Prima di accendere l'unità, assicuratevi che tutti i collegamenti siano stati effettuati correttamente e che la tensione della vostra rete corrisponda a quella indicata sulla targhetta identificativa dell'unità. In caso contrario, contattare il rivenditore.
8. Assicurarsi sempre che i cavi di alimentazione e tutti i connettori siano certificati e adatti all'uso nei paesi specifici in cui verrà installato il prodotto.
9. Utilizzare la spina di rete per scollegare l'apparecchio dalla rete.
10. Se il dispositivo è provvisto di fusibile interno o se richiede interventi, rivolgersi al centro assistenza autorizzato o a personale qualificato come definito nella norma IEC 62368-1 3º edizione. Sono presenti sorgenti energetiche ES3.
11. Se il dispositivo è dotato di presa di alimentazione con portafusibile accessibile, o portafusibile indipendente accessibile, scollegare il cavo di alimentazione del dispositivo prima di sostituire il fusibile. Il fusibile sull'ingresso della rete di alimentazione può essere sul neutro, la rete di alimentazione deve essere scollegata per disecitare la fase.

1. Le linee destinate ai diffusori (uscite dell'amplificatore) possono avere una tensione sufficientemente elevata da comportare rischio di folgorazione: non installare o collegare mai questo dispositivo quando gli amplificatori sono accesi.
2. Assicurarsi che tutti i collegamenti siano stati effettuati correttamente e che l'impedenza di ingresso del diffusore sia adatta all'uscita dell'amplificatore.
3. Per garantire una corretta riproduzione del suono è necessario rispettare la fase degli altoparlanti (gli altoparlanti vengono collegati rispettando la polarità dell'amplificatore). Ciò è importante quando i diffusorisono installati uno accanto all'altro, ad esempio nella stessa stanza.

1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI

1. Per evitare che effetti induttivi causino ronzii, rumori e un cattivo funzionamento del sistema, i cavi dei diffusori non devono essere sistemiati in prossimità altri cavi elettrici (rete), microfoni o cavi di segnale a livello di linea collegati agli ingressi dell'amplificatore.
2. Il cavo del diffusore dovrà essere costituito da cavi (se possibile twistati per ridurre gli effetti induttivi dovuti ai campi elettromagnetici circostanti) di adeguata sezione e di sufficiente isolamento elettrico. Fare riferimento alle normative locali poiché potrebbero esserci requisiti aggiuntivi sulle caratteristiche del cavo.
3. NON collegare gli ingressi degli altoparlanti a bassa impedenza (8 - 4 Ω) a linee a tensione costante 100 / 70 V.

DISPOSITIVI SOSPESI

1. Sospendere qualsiasi oggetto è un'operazione potenzialmente pericolosa e dovrebbe essere effettuata solo da persone che abbiano una conoscenza approfondita delle tecniche e delle normative relative al sollevamento di oggetti sopra la testa.
2. L'azienda raccomanda vivamente di sospendere tutti i dispositivi tenendo conto di tutte le attuali normative nazionali, federali, statali e locali. È responsabilità dell'installatore garantire che tutti i dispositivi siano installati in modo sicuro in conformità con tutte queste normative.
3. L'azienda consiglia vivamente di ispezionare il sistema almeno una volta all'anno. Se viene rilevato qualsiasi segno di debolezza o danno, è necessario intraprendere immediatamente azioni correttive.
4. L'utente è responsabile di assicurarsi che le superfici di supporto e qualsiasi hardware aggiuntivo utilizzato siano in grado di supportare il sistema. Qualsiasi hardware utilizzato per sospendere un gruppo di altoparlanti che non sia fornito o associato all'azienda non è consigliato ed è sotto la responsabilità di altri.

PRECAUZIONI OPERATIVE

• Installare il prodotto secondo le istruzioni del produttore.
• Quando si installa un sistema audio professionale è necessario considerare fattori meccanici ed elettrici (oltre a quelli strettamente acustici, come pressione sonora, angoli di copertura, risposta in frequenza, ecc.).
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine mobili degli altoparlanti inviando un segnale a basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
• Posizionare questo prodotto lontano da fonti di calore e garantire sempre un'adeguata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto con troppa potenza o per un lungo periodo.
• Non forzare mai gli elementi di comando (tasti, manopole, ecc.).

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

• Apparecchiature che producono campi elettromagnetici ad alta intensità
• Cavi di alimentazione
• Linee di altoparlanti

AZIONE! CAUTELA! Per evitare il rischio di incendi o

scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare all'alimentazione di rete se il dispositivo dovesse presentarsi aperto o, nel caso di diffusori, mentre la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo

sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici.

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

• Se il prodotto è destinato ad essere installato all'aperto, assicurarsi che sia al coperto e protetto dalla pioggia e dall'umidità.
• Nel caso di installazioni fisse si consiglia di programmare controlli periodici dell'intero impianto e di tutte le sue parti per tutta la durata dell'installazione.
• Tutto il personale coinvolto nell'installazione deve essere adeguatamente formato ed istruito sulle procedure di sicurezza e dotato di adeguati dispositivi di protezione individuale (DPI).
• Se è necessario sostituire un componente rivolgersi sempre e solo ai centri autorizzati oppure utilizzare solo ricambi forniti da RCF.
• RCF non è responsabile per problemi o malfunzionamenti riscontrati in caso di sostituzioni di parti o modifiche al sistema effettuate dall'utente.
• Non utilizzare abrasivi, solventi detergenti, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto. Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta..

ZIONE! CAUTELA! Per gli altoparlanti alimentati,

eseguire la pulizia solo quando l'alimentazione è spenta.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni.

Fare sempre riferimento all'ultima versione del manuale su www.rcf.it.

2. DESCRIZIONE

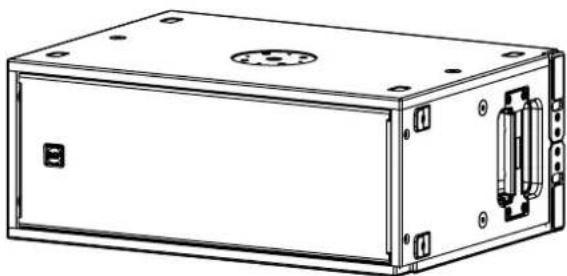

SUB 808-AS - SUBWOOFER PROFESSIONALE ATTIVO

SUB 808-AS è un subwoofer attivo compatto e di alta prestazione. È dotato di due woofer ventilati da 8" alimentati da un amplificatore a due canali da 2000 Watt (uno per ogni woofer) su un cabinet in multistrato di betulla del Baltico verniciato con poliurea nera o bianca.

La gestione e il settaggio sono effettuabili tramite il software RDNet o utilizzando i due pulsanti di preselezione accessibili dal pannello posteriore. Il cabinet è dotato di piedini in gomma su due lati e due supporti filettati per il posizionamento orizzontale e verticale. Due staffe stabilizzatrici rendono sicuro il posizionamento verticale.

SUB 808-AS può essere utilizzato da solo, in array di subwoofer o come complemento a bassa frequenza per il diffusore KX 515-A.

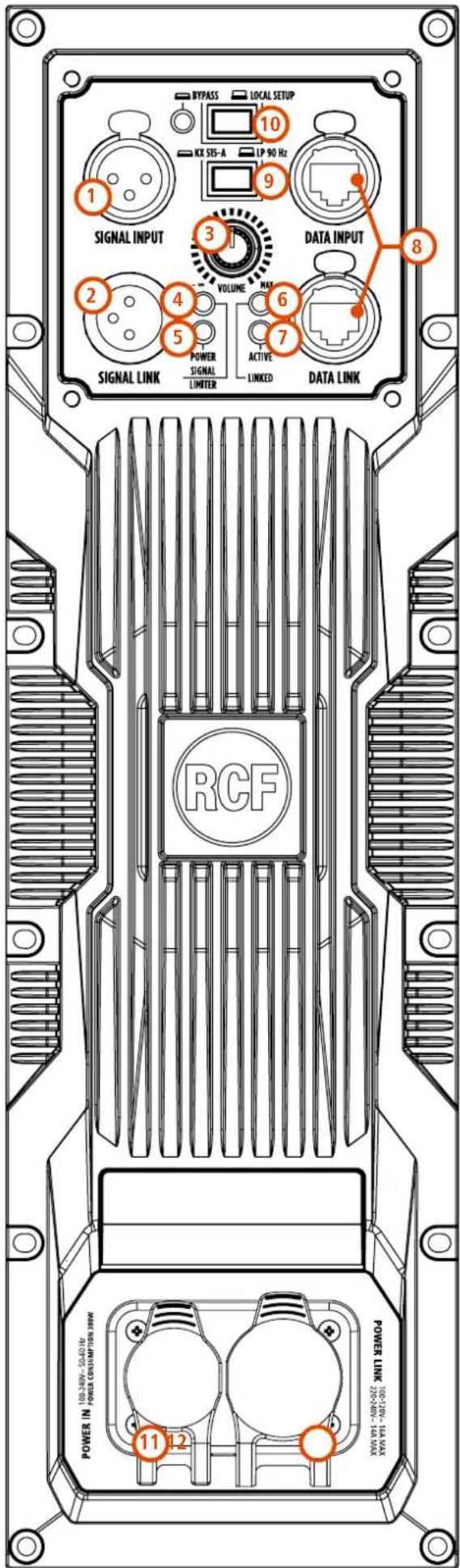

1 INGRESSO SEGNALE XLR FEMMINA (BAL/UNBAL) Il sistema accetta in ingresso connettori XLR.

2 USCITA SEGNALE XLR MASCHIO Il connettore XLR di loop del segnale permette la connessione a catena di più diffusori. Il connettore bilanciato è connesso in parallelo e può essere usato per inviare il segnale audio ad altri diffusori, registratori o amplificatori supplementari.

3 MANOPOLA DEL VOLUME

4 LED SIGNAL / LIMITER Il LED si illumina di verde quando un segnale viene trasmesso al diffusore. Diventa rosso quando il segnale in ingresso è troppo elevato e un limitatore interno entra in funzione.

5 LED POWER (ALIMENTAZIONE) Il led verde è acceso quando il diffusore è connesso alla rete di alimentazione.

6 LED LINKED Questo LED si accende quando il diffusore è connesso a RDNet.

7 LED ACTIVE Questo LED lampeggia quando il diffusore sta trasmettendo dati tramite RDNet.

8 RDNET DATA INPUT E DATA LINK La SEZIONE RDNET IN/OUT PLUG presenta due prese per connettori etherCON per l'interfaccia con il protocollo RDNet. Questo permette all'utente di controllare il diffusore tramite l'utilizzo del software RCF RDNet.

9 LP 90 Hz / KX 515-A Quando questo pulstante è rilasciato il subwoofer funziona in configurazione subwoofer standard (40 Hz - 90 Hz); quando questo pulsante viene premuto il subwoofer si allinea in automatico con il diffusore KX 515-A; allo stesso tempo il pulsante "FLAT / HIGH PASS" su KX 515-A deve essere premuto (in modalità "HIGH PASS").

10 BYPASS / LOCAL SETUP Quando premuto (bypass), la configurazione viene caricata dalla memoria interna che solo RDNet può scrivere. Ogni volta che il diffusore viene riacceso, verrà caricata l'ultima configurazione rimasta in memoria. Quando il pulsante è rilasciato, il diffusore utilizza la configurazione locale e non ricorderà l'ultima configurazione di RDNet quando riacceso.

11 PRESA INPUT POWERCON Presa per il cavo di alimentazione IP-Rated PowerCON TRUE1 TOP.

12 PRESA OUTPUT POWERCON Connettore di uscita di alimentazione PowerCON TRUE1 TOP. Power link: 100-120V\~16 A MAX | 200-240V\~14 A MAX.

ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono essere effettuati solo da personale qualificato ed esperto in possesso del know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano effettuati correttamente) al fine di prevenire qualsiasi pericolo elettrico.

Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti quando l'amplificatore è acceso.

Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi che non vi siano cortocircuiti accidentali.

L'intero sistema di diffusione sonora deve essere progettato e installato in conformità con le leggi e le normative locali vigenti in materia di impianti elettrici.

4. CONNESSIONI

I connettori di ingresso XLR devono essere cablati secondo lo standard AES (Audio Engineering Society):

CONNETTORE MASCHIO XLR Connessione bilanciata

CONNETTORE FEMMINA XLR Connessione bilanciata

Sul pannello posteriore si trovano tutti i controlli e gli ingressi di segnale e di alimentazione. Per sicurezza verificare sempre l'etichetta di tensione applicata al pannello posteriore (115 Volt o 230 Volt). L'etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile localizzare l'etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido controllo eviterà qualsiasi danno.

PRIMA DI ACCENDERE IL DIFFUSORE

A questo punto è possibile inserire il connettore di alimentazione e il connettore di segnale. Prima di accendere il diffusore assicurarsi che il controllo del volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (generalmente un mixer); è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni eviteranno di causare danni al diffusore stesso dovute a fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. È buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo. Ora è possibile accendere il diffusore e alzare il controllo di livello a seconda delle necessità.

PROTEZIONI

I diffusori della serie ART 9 sono dotati di un sistema completo di circuiti di protezione. Il circuito agisce molto delicatamente sul segnale audio, controllando il livello e mantenendo la distorsione a un livello accettabile.

SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF)

200-240 Volt, 50 Hz SETUP:

VALORE FUSIBILE T 3.15 A L 250V

100-120 Volt, 60 Hz SETUP:

VALORE FUSIBILE T6.3 A L 250V

5. INSTALLAZIONE

Il subowoofer RCF SUB 808-AS può essere usato sia in posizione orizzontale che verticale.

CONFIGURAZIONE ORIZZONTALE (setq con RCF KX 515-A)

CONFIGURAZIONE VERTICALE (setq con RCF KX 515-A)

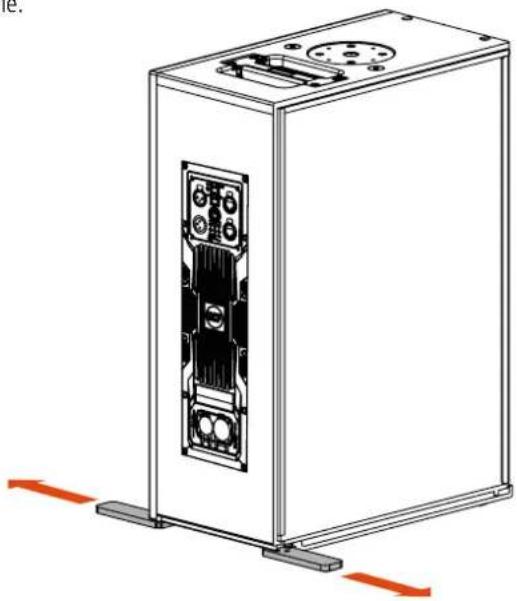

Quando utilizzato in posizione verticale, estrarre le due placche in plastica dal lato inferiore per aumentare stabilità e sicurezza.

CAUTELA! Quando si installa un KX 515-A su un SUB 808-AS, la lunghezza massima del palo non può superare i 1300mm configurazione orizzontale) e 750mm (per la configurazione verticale).

Quando il subwoofer SUB 808-AS viene usato insieme a KX 515-A premere entrambi i pulsanti:

su SUB 808-AS su KX 515-A

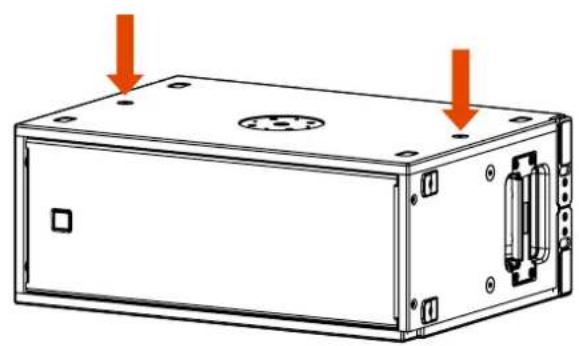

PUNTI DI APPENDIMENTO

Il sobwoofer SUB 808-AS può essere appeso orizzontalmente o verticalmente; 4 punti di appendimento M10 sono presenti su due lati (due per lato).

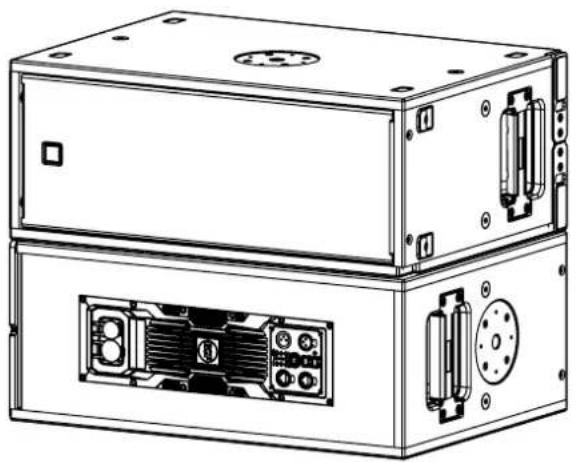

6. CONFIGURAZIONI A TERRA

Usando lo specifico preset con RdNet, il subwoofer SUB 808-AS può essere usato in configurazione cardioide, sia in posizione orizzontale che verticale.

7. CONFIGURAZIONI IN SOSPENSIONE

Mediante l'utilizzo della staffa verticale è possibile appendere uno o due subwoofer SUB 808-AS.

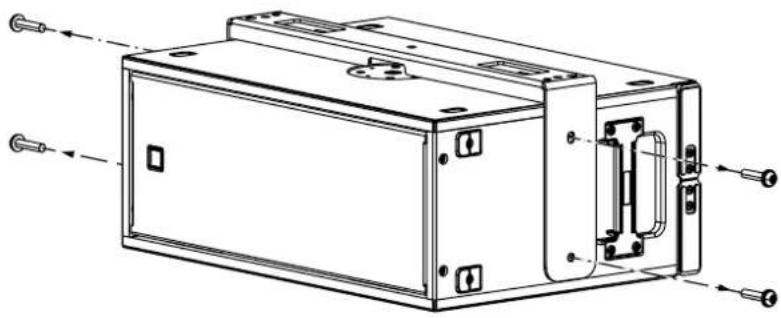

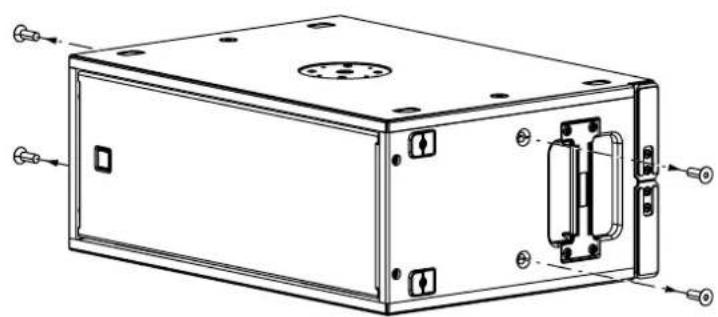

1. Rimuovere le quattro viti M10 da entrambi i lati del subwoofer.

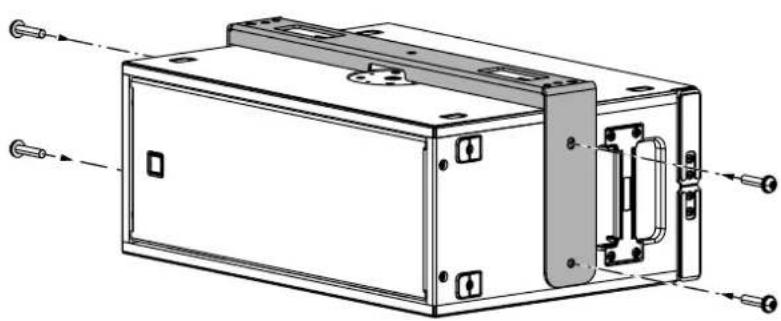

1. Posizionare la staffa sopra al diffusore e avvitarla al mobile con le quattro viti M10 in dotazione.

7. CONFIGURAZIONI IN SOSPENSIONE

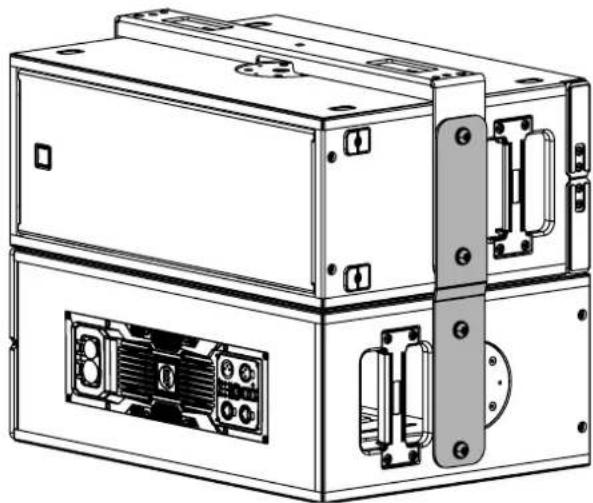

Un secondo subwoofer SUB 808-AS può essere posizionato sotto al primo tramite l'utilizzo di due staffe di collegamento.

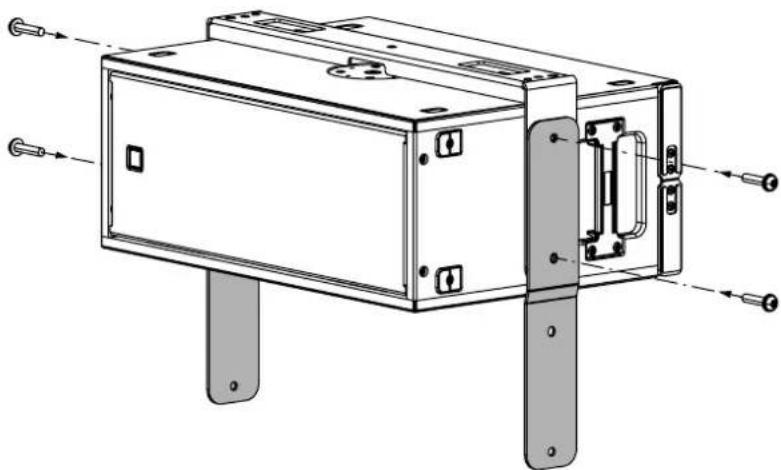

1. Rimuovere le quattro viti M10 da entrambi i lati del diffusore.

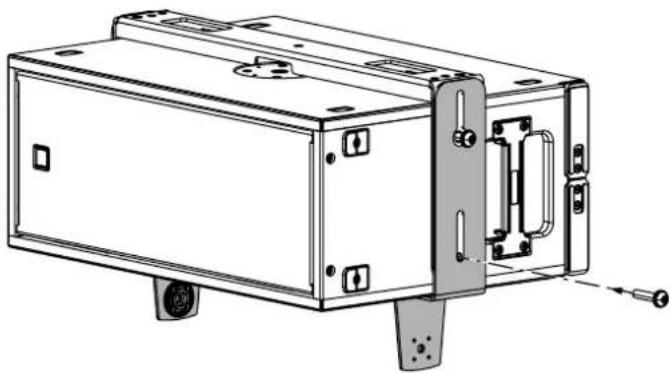

1. Posizionare le staffe di collegamento su entrambi i lati (come mostrato nell'immagine) e avvitarle al mobile con le stesse viti M10 (e rondelle) rimosse in precedenza.

1. Posizionare il secondo subwoofer in configurazione cardioide e avvitarvi la staffa con le viti M10 in dotazione.

NOTA: La stessa operazione deve essere fatta su entrambi i lati del diffusore

NOTA: Questa configurazione può essere fatta con massimo due SUB 808-AS.

7. CONFIGURAZIONI IN SOSPENSIONE

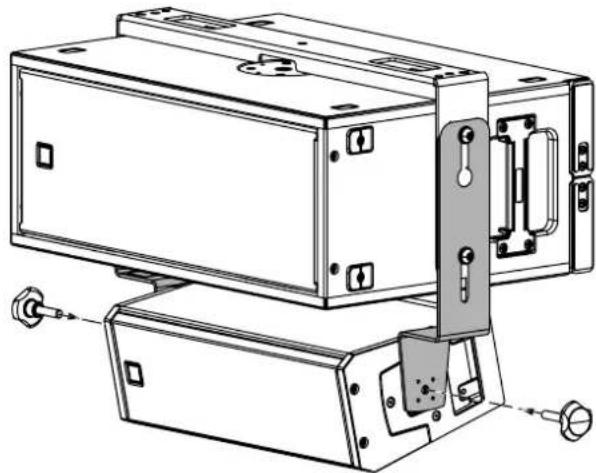

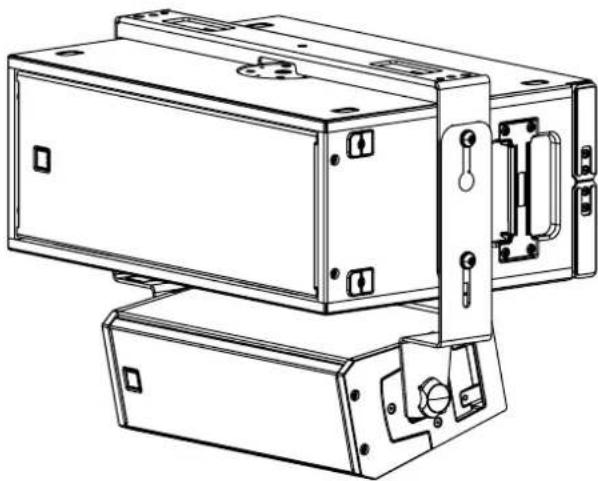

Con l'utilizzo della staffa Link Bar è possibile appendere un diffusore KX 515-A sotto a un singolo subwoofer SUB 808-AS appeso.

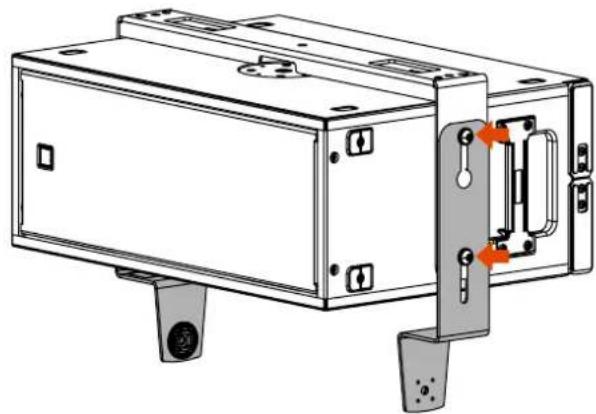

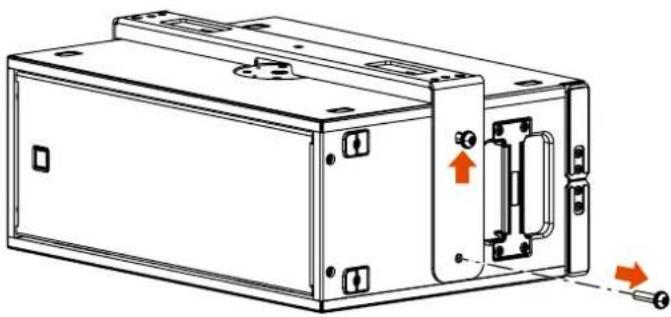

1. Allentare la vite M10 superiore e rimuovere completamente la vite M10 inferiore.

1. Posizionare le link bar su entrambi i lati facendo passare la vite superiore attraverso l'asola circolare della staffa; dopodichè riavvitare la vite M10 inferiore (non stringere ancora le viti).

1. Abbassare la staffa e stringere entrambe le viti M10.

7. CONFIGURAZIONI IN SOSPENSIONE

1. Posizionare una KX 515-A tra le due staffe e avvitarla con i due bulloni o pomelli in dotazione.

1. Scegliere l'inclinazione giusta e stringenre i bulloni o i pomelli.

NOTA: La stessa operazione deve essere fatta su entrambi i lati del diffusore

NOTA: Questa configurazione può essere fatta solo con un SUB 808-AS e un KX 515-A.

8. RISOLUZIONE DEI PROBLEMI

IL DIFFUSORE NON SI ACCENDE

Assicurarsi che il diffusore sia acceso e collegato a un'alimentazione attiva.

IL DIFFUSORE È COLLEGATO A UN'ALIMENTAZIONE ATTIVA MA NON SI ACCENDE

Verificare che il cavo di alimentazione sia integro e collegato correttamente.

IL DIFFUSORE È ACCESO MA NON EMETTE ALCUN SUONO

Verificare che la sorgente stia inviando il segnale correttamente e che i cavi di segnale non siano danneggiati.

IL SUONO È DISTORTO E IL LED SOVRACCARICO LAMPEGGIA FREQUENTEMENTE

Abbassare il livello di uscita del mixer.

IL SUONO È MOLTO BASSO E CON PRESENZA DI FRUSCIO

Il guadagno della sorgente o il livello di uscita del mixer potrebbero essere troppo bassi.

SI SENTE UN FRUSCIO ANCHE CON VOLUME E GUADAGNO CORRETTI

La sorgente potrebbe inviare un segnale di bassa qualità o rumoroso

IL DIFFUSORE EMETTE UN RONZIO CONTINUO

Controllare la messa a terra sia del diffusore che di tutte le apparecchiature collegate all'ingresso del mixer.

Controllare cavi e connettori.

ATTENZIONE! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto a meno che non si sia qualificati.

Per l'assistenza, rivolgersi a personale di assistenza qualificato.

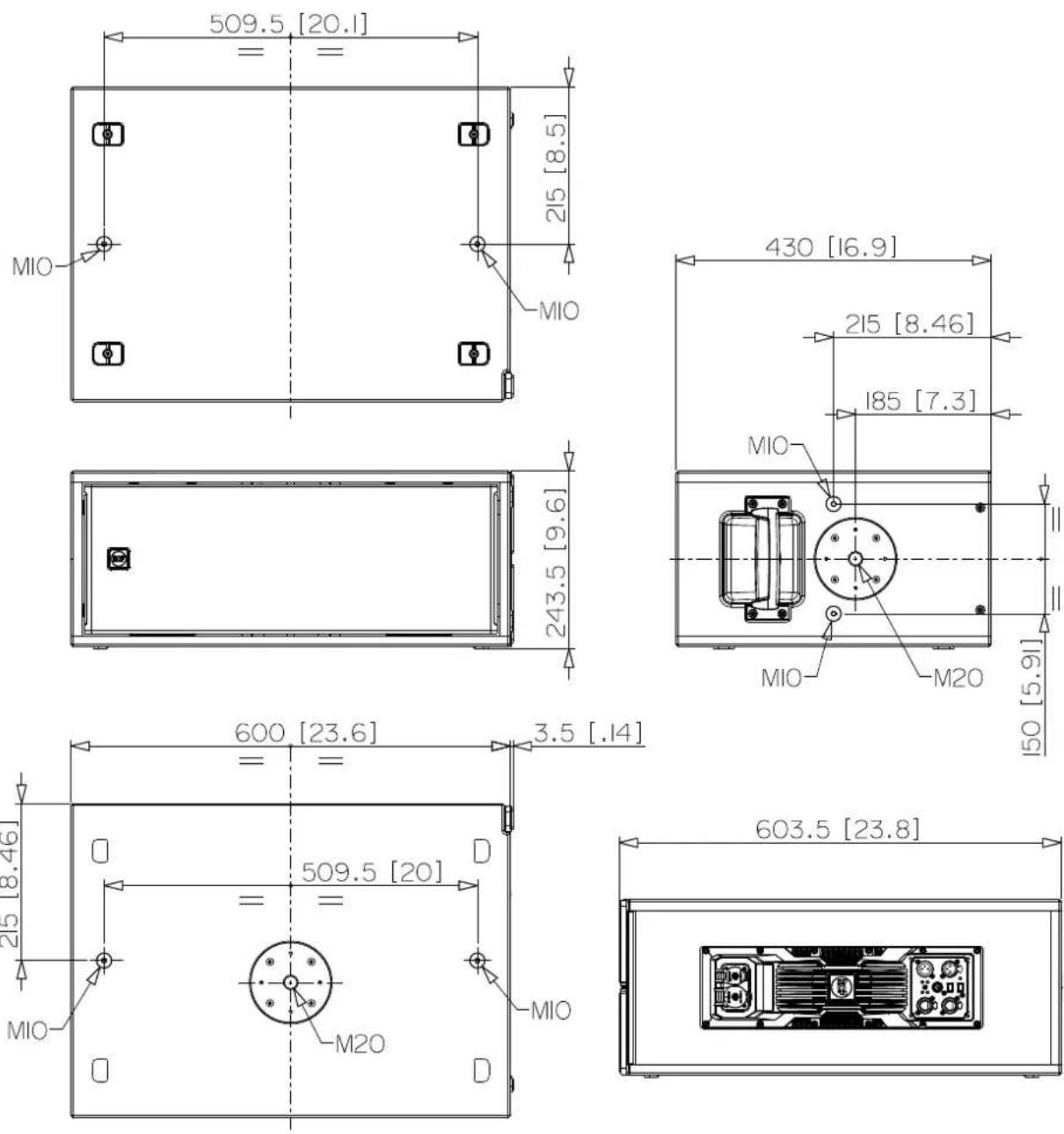

TECHNICAL SPECIFICATIONS
