MANUALE UTENTE INN-873 Innoliving

Grazie per aver acquistato la piastra ad induzione singola INNOLIVING.

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso e, in particolare, le avvertenze sulla sicurezza, attenendosi ad esse. Conservare il presente manuale per future consultazioni.

PRIMA DELL'USO

Prima di collegare l'apparecchio, controllare che i dati della tensione di rete riportati sull'etichetta dati corrispondano a quelli della rete elettrica locale. L'etichetta dati si trova sull'apparecchio stesso.

IMPORTANTI NORME DI SICUREZZA E AVVERTENZE

• Posizionare il prodotto su una superficie piana e stabile vicino ad una presa elettrica ma lontana da qualsiasi fonte d'acqua.
• Il piano di lavoro deve essere resistente al calore e asciutto.
  • Assicurarsi che il cavo di alimentazione non entri in contatto con nessuna parte dell'apparecchio stesso. Tenere il prodotto e il suo cavo di alimentazione lontano dalla portata di bambini di età inferiore a 8 anni.
• Non lasciare mai che il cavo penzoli da una superficie dove un bambino potrebbe afferrarlo.
• Non tentare di spostare la piastra di cottura fino a quando non si sarà completamente raffreddata.
• Assicurarsi che il pentolame sia correttamente posizionato al centro della piastra e che le maniglie delle pentole siano lo stesso posizionate in modo sicuro.
• Prestare particolare attenzione quando si utilizzano olio o altri grassi per la cottura. Prestare la massima attenzione

|

assicurandosi di non surriscaldare gli alimenti durante la cottura.

• Una volta terminata la cottura, impostare la temperatura su 0 e rimuovere la spina dalla presa elettrica.
• Non lasciare il prodotto incustodito in presenza di bambini.
• Non posizionare l'unità vicino a materiali tessili come tende o altri materiali infiammabili, quando in uso, in modo da prevenire incendi.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza tecnica autorizzato o da personale qualificato per evitare qualsiasi rischio.
• La temperatura delle superfici accessibili può essere elevata quando l'apparecchio è in funzione. Prestare particolare attenzione nel maneggiare il prodotto.
  • Non toccare le superfici del prodotto durante l'uso. Se questo simbolo è posto su una particolare superficie, prestare particolare attenzione nel maneggiare il prodotto perché la superficie può raggiungere temperature particolarmente elevate.
• Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, mentali o sensoriali, o privi di esperienza e conoscenza se sotto supervisione oppure se hanno ricevuto istruzioni per l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati. Assicurarsi che i bambini non giochino con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere eseguite da bambini a meno che non abbiano almeno 8 anni e siano sotto supervisione.

I

- Non utilizzare pentole e altri utensili di dimensioni tali che possano sporgere eccessivamente dalle piastre onde evitare di scottarsi agendo sulla tastiera.

- Nel caso in cui si desideri dare l'apparecchio ad un altro utente, assicurarsi di includere il manuale di istruzioni insieme all'apparecchio.

- Durante l'uso, non lasciare mai l'apparecchio incustodito.

- Periodicamente, controllare l'apparecchio e il cavo per verificare che non presentino danni evidenti. Non utilizzare mai l'apparecchio se il cavo o l'apparecchio stesso mostrano segni di danni. In tal caso, tutte le riparazioni devono essere eseguite da un elettricista qualificato.

- Utilizzare l'apparecchio solo per scopi domestici e seguendo le indicazioni fornite nelle istruzioni.

- Per prevenire scosse elettriche, non immergere mai l'apparecchio in acqua o altri liquidi, né metterlo in lavastoviglie.

- Evitare di utilizzare l'apparecchio vicino a superfici calde o oggetti sensibili al magnetismo.

- Prima di procedere alla pulizia, assicurarsi sempre di scollegare l'apparecchio dalla rete elettrica.

- Non utilizzare mai l'apparecchio all'esterno e mantenerlo in un ambiente asciutto.

- Non utilizzare accessori che non siano stati consigliati dal produttore, poiché ciò potrebbe comportare rischi per l'utente e danneggiare l'apparecchio.

• Non spostare mai l'apparecchio tirando il cavo e fare in modo che il cavo non possa impigliarsi in alcun modo,

1

evitando di avvolgerlo attorno all'apparecchio o di piegarlo.

- Posizionare l'apparecchio su una superficie pianà con sufficiente spazio libero intorno, evitando di bloccare le aperture di ventilazione.

- Non spostare l'apparecchio quando su di esso sono appoggiate pentole o padelle.

- Non posizionare pentole vuote, oggetti metallici, oggetti infiammabili o con bassa resistenza al calore sulla piastra perché potrebbero diventare molto caldi.

• Assicurarsi che l'apparecchio si sia completamente raffreddato prima di pulirlo e riporlo.

- Non toccare mai la piastra riscaldante, in quanto potrebbe essere molto calda dopo un uso prolungato.

- Quando l'apparecchio non è in uso, assicurarsi di scollegarlo sempre.

- Prestare particolare attenzione quando si cucinano alimenti a base di olio o grassi, poiché potrebbero incendiarsi se surriscaldati.

- Quando si utilizza l'apparecchio sotto una cappa aspirante, assicurarsi di rispettare la distanza minima consigliata dal produttore e, se possibile, raddoppiarla per maggiore sicurezza

- Utilizzare l'apparecchio solo per la cottura di cibi.

- AVVERTENZA: se si notano crepe o difetti nell'apparecchio, scollegarlo immediatamente e farlo controllare da un elettricista qualificato, questo è necessario per evitare possibili shock elettrici.

• In caso di necessità di riparazioni, rivolgersi al servizio

post-vendita del produttore o a una persona qualificata ed esperta per evitare potenziali pericoli. Restituire l'apparecchio a tali servizi se necessario.

AVVERTENZA: La piastra di cottura a induzione si attiva solo quando è posizionato un utensile da cucina adatto all'induzione sulla piastra. L'apparecchio si spegne automaticamente per motivi di sicurezza se non viene collocata alcuna pentola o padella sulla piastra. Prima di utilizzare le pentole e le padelle, verificare che un magnete si attacchi ad esse per determinare la loro idoneità.

AVVERTENZA: Questo apparecchio è stato concepito per il solo uso DOMESTICO interno, ma può essere utilizzato nelle zone per cucinare riservate al personale, in negozi, uffici e altri luoghi di lavoro, in fattorie, da clienti di hotel, motel, bed and breakfast e altri ambienti professionali e luoghi simili

AVVERTENZA: Questo apparecchio non deve essere utilizzato per mezzo di un timer esterno o un controllo remoto separato.

DATI TECNICI

• Piano cottura a induzione:
  • Voltaggio: 220V-240V\~50/60Hz
• Potenza: fino a 1800W
  • 10 livelli di potenza: 200-350-500-650-800-1000-1200-1400-1600-1800W
• Regolazione della temperatura: fino a 240°C max
  • 10 impostazioni di temperatura: 60-80-100-120-140-160-180-200-220-240°C
• Impostazione timer: 1 – 180 minuti
• Blocco: premere una volta per attivare; per disattivare tenere premuto per 2 secondi.
• Dimensioni: larghezza 300 mm x profondità 380 mm x altezza 50 mm

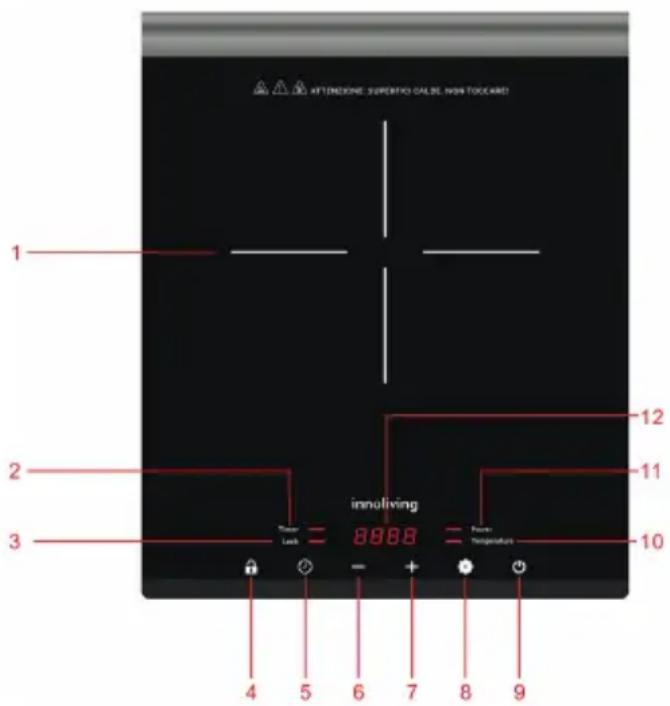

DESCRIZIONE DEL PRODOTTO

1. Zona di cottura
2. Indicatore luminoso Timer
3. Indicatore luminoso Blocco
4. Tasto attivazione Blocco
5. Tasto attivazione Timer
6. Tasto "-"
7. Tasto "+"
8. Impostazioni (per passare dalla impostazione della Potenza a quella della Temperatura)
9. Tasto ON/OFF
10. Indicatore luminoso temperatura
11. Indicatore luminoso potenza
    12.Display

UTILIZZO

Posizionare la pentola al centro della piastra e collegare l'apparecchio alla presa di corrente.

Una volta collegato l'apparecchio, verrà emesso un segnale acustico e il display mostrerà "OFF" e la ventola interna si attiverà brevemente. Inoltre, se la temperatura interna della pentola supera i 60 °C, il display visualizzerà "H".

Per accendere l'apparecchio, premere delicatamente il tasto di accensione ON/OFF. Il display mostrerà "ON".

Impostazione potenza

Una volta acceso il prodotto, premendo il tasto ON/OFF, premere il tasto Impostazioni. Il display visualizza la potenza predefinita di 1600W. Per regolare

la potenza premere i tasti "+" e "-"

Impostazione temperatura

Per passare alla visualizzazione della temperatura, premere il pulsante "Impostazioni". La temperatura massima visualizzata sarà di 240°C, è possibile regolare la temperatura premendo i pulsanti "+" o "-"

Modalità timer

Dopo aver impostato temperatura e potenza, è possibile impostare il timer, premendo l'apposito tasto, sul display apparirà "0:00". Si potrà quindi impostare il tempo da 0:00 a 3:00 premendo i pulsanti "+" o "-" . Se non si regola il timer con i pulsanti "+" o "-" , non verrà impostato alcun intervallo di tempo.

Funzione Blocco

Per bloccare la tastiera, premere una volta il tasto con il lucchetto. Per sbloccare la tastiera, tenere premuto il tasto per 2 secondi. Se si attiva la funzione blocco, mentre la piastra a induzione è accesa, è comunque possibile spegnerla, ma tutte le altre funzioni saranno bloccate.

MATERIALI DELLE PENTOLE UTILIZZABILI/NON UTILIZZABILI

Pentole utilizzabili

Acciaio o ghisa, ferro smaltato, padelle/pentole a fondo piatto in acciaio inox, con diametro da 12 a 26 cm

Pentola di ferro smaltato

ferro smaltato

Padella in ghisa

Pentola di ferro Padella profonda per friggere

Pentola di acciaio inossidabile

Piastra di ferroPentola di ferro o

Pentole non utilizzabili

Vetro resistente al calore, contenitori in ceramica, rame, padelle/pentole in alluminio. Pentole/padelle dal fondo arrotondato con fondo minore di 12 cm

Pentola fondo arrotondato

Pentola alluninio o rame

Fondo minore di 12 cm

Pentola con supporti

Pentola in ceramica

Pentola con vetro resistente al calore

PULIZIA

• Prima di procedere alla pulizia, scollegare la spina dell'apparecchio e attendere che si raffreddi completamente.
• Per pulire, utilizzare esclusivamente un panno o una spugna inumiditi.
• Evitare l'uso di spugnette abrasive o lana d'acciaio poiché potrebbero danneggiare la finitura.
• La piastra stessa può essere pulita con un panno umido o una spugna. In caso di macchie ostinate o scolorimenti, è possibile utilizzare un detergente specifico per piani cottura in vetroceramica e piastre a induzione.

- Non immergere l'apparecchio in acqua o in qualsiasi altro liquido.

TABELLA CODICI ERRORE

CODICI ERRORE	CAUSA SOLUZIONE	SUGGERITA
E0 Nessuna pentola/padella; Pentole non adatte		Utilizzare pentole adatte
E1 Mal funzionamento elettrico/ cortocircuito		Rivolgersi al produttore o ad un servizio post-vendita competente
E2 Sensore di temperatura danneggiato		Rivolgersi al produttore o ad un servizio post-vendita competente
E3 Voltaggio troppo alto Far controllare l'alimentazione; scollegare l'apparecchio, attendere circa 2 minuti e ricollegare l'apparecchio
E4 Voltaggio troppo basso Far controllare l'alimentazione; scollegare l'apparecchio, attendere circa 2 minuti e ricollegare l'apparecchio
E5 Temperatura sulla piastra troppo alta. Pentola/padella vuota. La pentola/padella ha una temperatura troppo alta.		Attendere qualche minuto e lasciare raffreddare la pentola/ padella
E6 Ventola di raffreddamento danneggiata		Rivolgersi al produttore o ad un servizio post-vendita competente; Pulire le uscite dell'aria e riavviare l'apparecchio

PROTEZIONE DA SURRISCALDAMENTO

La piastra di cottura a induzione è dotata di una funzione di protezione da surriscaldamento.

Se la piastra di cottura si surriscalda, ad esempio a causa di una pentola o di una padella vuota, verrà emesso un segnale acustico prolungato. Dopo alcuni minuti, la funzione di cottura si spegnerà automaticamente.

Nel caso in cui si rimuova la pentola o la padella dalla piastra durante l'uso, un segnale acustico avviserà e le spie lampeggeranno come avvertimento. Assicurarsi sempre di spegnere l'apparecchio prima di rimuovere la pentola o la padella.

	Simbolo Valore Unità di misura
Identificativo modello INN-873
Tipologia di piano cottura --- Piano cottura		domestico	---
Numero di zone e/o aree di cottura --- 1 ---
Tecnologia di riscaldamento (zone di cottura e aree di cottura a induzione, zone di cottura radianti, piastre metalliche)	--- Induzione ---
Per le zone o le aree di cottura circolari: diametro della superficie utile per ciascuna zona di cottura, arrotondata ai 5 mm più vicini	∅ --- cm
Per le zone o le aree di cottura non circolari: lunghezza e larghezza della superficie utile per ciascuna zona di cottura elettrica, arrotondata ai 5 mm più vicini	L --- cm
	W --- cm
Consumo energetico per zona o area di cottura calcolato al kg	EC_electric cooking	186.9 Wh/kg
Consumo energetico del piano di cottura calcolato per kg	EC_electric hob	186.9 Wh/kg

ETICHETTA DATI

Innoliving Spa

Via Merloni 2/B 60131 Ancona - Italy

INN-873 PIASTRA AD INDUZIONE INDUCTION COOKER

220-240V\~50/60Hz 1800W

MADE IN CHINA

LOT n.

Questo prodotto è conforme a tutte le direttive europee applicabili.

Leggere attentamente le istruzioni per l'uso

Apparecchio con classe di isolamento di classe II

La temperatura delle superfici accessibili può essere elevata durante l'utilizzo.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a

uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
