RDNET BOARD - Non categorizzato RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda interfaccia di rete RDNet per amplificatori RCF DMA
Amplificatori compatibili	Amplificatori della serie RCF DMA
Protocollo di rete	RDNet proprietario
Funzioni	Connessione di rete, configurazione dei parametri, monitoraggio in tempo reale dello stato dell'amplificatore
Requisiti software	Software RDNet (ultima versione da www.rcf.it)
Installazione	Installazione interna nell'unità amplificatore DMA; il dispositivo deve essere spento e scollegato dalla rete elettrica
Dimensioni (circa)	100 x 70 x 15 mm (fattore di forma tipico di una scheda PCIe)
Peso (circa)	50 g
Alimentazione	Alimentato direttamente dalla scheda madre dell'amplificatore DMA
Temperatura operativa	Da 0°C a 40°C (controllato dall'ambiente dell'amplificatore)
Temperatura di conservazione	Da -20°C a 60°C
Umidità	Dal 10% al 90% senza condensa
Connettori	RJ45 per rete RDNet (tramite backplane DMA)
Indicatori LED	LED di stato sulla scheda (attività di rete, alimentazione)
Manutenzione	Mantenere asciutto; pulire con un panno morbido e asciutto; nessuna parte riparabile dall'utente
Sicurezza	Installare solo con amplificatore spento; seguire le precauzioni di sicurezza del manuale utente DMA
Ricambi / Riparabilità	Non riparabile dall'utente; sostituire l'intera scheda se difettosa
Documentazione	Questo manuale è un supplemento al manuale utente dell'amplificatore DMA

Domande frequenti - RDNET BOARD RCF

Cos'è la RDNET BOARD?

La RDNET BOARD è una scheda interna opzionale per amplificatori DMA RCF che consente la connessione a una rete RDNet per il controllo e il monitoraggio remoto.

Quali amplificatori sono compatibili con la RDNET BOARD?

È progettata per amplificatori della serie DMA RCF. Verifica la compatibilità del modello del tuo amplificatore sul sito web RCF.

Come installo la RDNET BOARD?

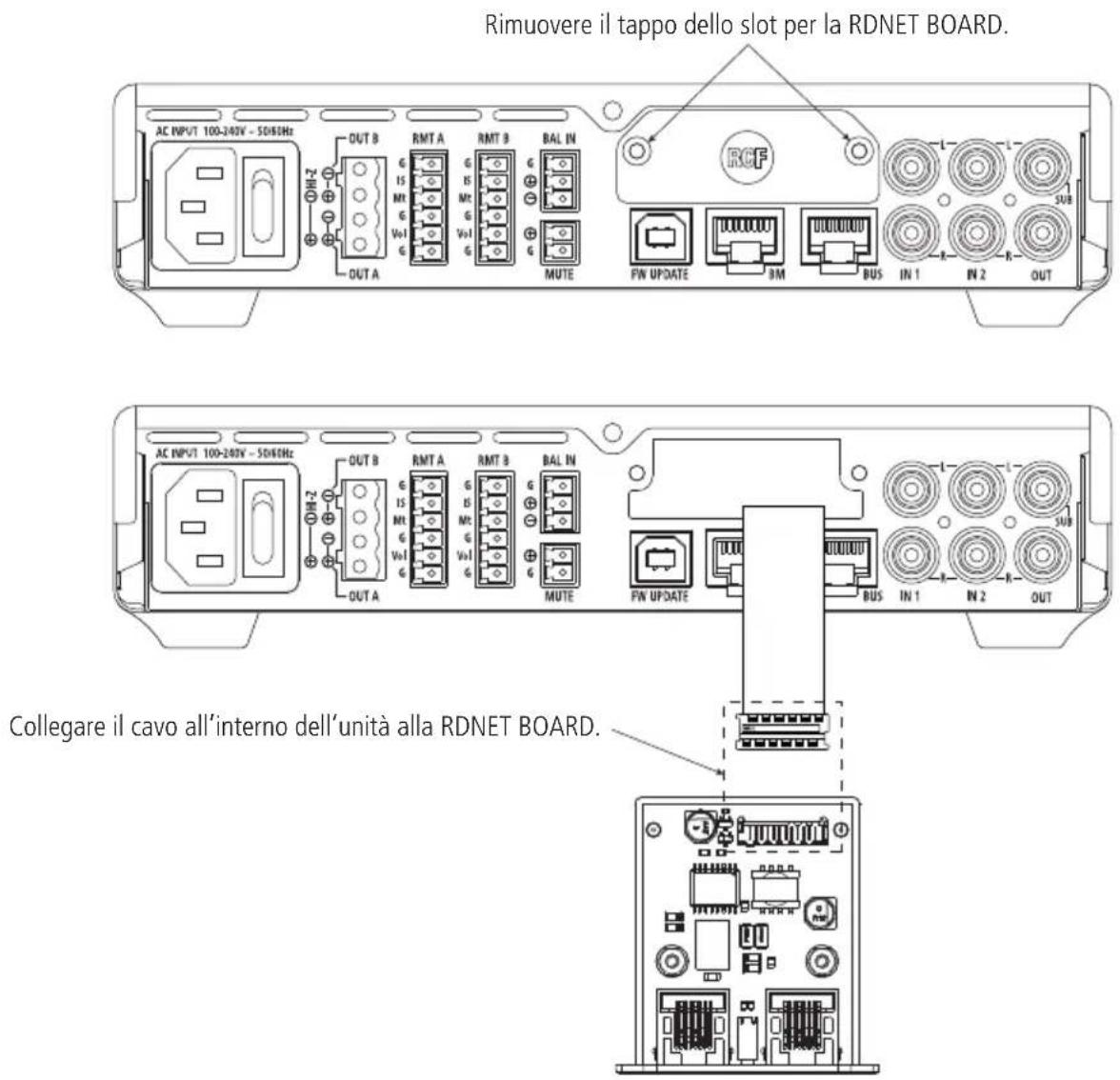

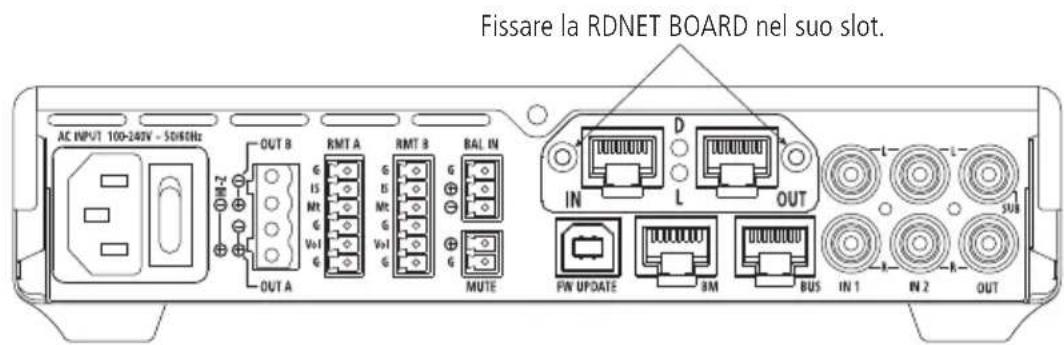

Spegnere e scollegare l'amplificatore. Aprire il telaio dell'amplificatore, inserire la scheda nell'apposito slot, fissarla e chiudere il telaio. Fare riferimento alla guida completa all'installazione nel manuale.

Ho bisogno di un software speciale per utilizzare la RDNET BOARD?

Sì, è necessario installare l'ultimo software RDNet da www.rcf.it. Il software fornisce un'interfaccia grafica per configurare e monitorare i dispositivi collegati.

Posso utilizzare la RDNET BOARD con più amplificatori?

Sì, più dispositivi compatibili RDNet possono essere collegati a margherita o in rete tramite Ethernet per formare un grande sistema controllato da un singolo computer.

Quali parametri posso monitorare con la RDNET BOARD?

È possibile monitorare dati in tempo reale come potenza di uscita, temperatura, stato del limitatore e condizioni di guasto di ciascun amplificatore.

La RDNET BOARD richiede alimentazione aggiuntiva?

No, viene alimentata direttamente dall'alimentatore interno dell'amplificatore DMA tramite lo slot di espansione.

Cosa devo fare se la RDNET BOARD non viene riconosciuta dal software?

Controllare che la scheda sia inserita correttamente, che l'amplificatore sia acceso, che il cavo di rete sia collegato e di avere l'ultimo software RDNet. Riavviare il software o l'amplificatore se necessario.

La RDNET BOARD è hot-swappable?

No, l'amplificatore deve essere spento e scollegato dalla rete elettrica prima di installare o rimuovere la scheda.

Dove posso trovare il manuale utente completo per la RDNET BOARD?

Il manuale completo è disponibile in formato PDF su notice-facile.com o nella pagina di supporto RCF. Questo manuale è un supplemento al manuale dell'amplificatore DMA.

MANUALE UTENTE RDNET BOARD RCF

Questo manuale è aggiuntivo a quello d'uso delle unità amplificatori DMA. Riferirsi al manuale di tali unità per quanto riguardo il funzionamento del sistema e le precauzioni d'uso. Prima di installare l'accessorio RDNET BOARD, si prega di leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri, costituisce parte integrante dell'unità DMA e deve accompagnare questi ultimi anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione. L'installazione e l'utilizzo errati esimono la RCF S.p.A. da ogni responsabilità.

IMPORTANTE

DESCRIZIONE

RDNET BOARD è una scheda addizionale per amplificatori DMA che permette di connettere tali unità all'interno di una rete RDNet.

Grazie a questo accessorio è possibile configurare tutti i parametri del dispositivo ed eseguire un monitoraggio in tempo reale del suo funzionamento.

Prima di procedere all'installazione dell'accessorio RDNET BOARD assicurarsi che il dispositivo DMA sia spento e scollegato dalla fonte di alimentazione.

RDNet è una solida rete di gestione e piattaforma di controllo per sistemi audio di piccole, medie, grandi dimensioni e installazioni complesse ed estese. Basata su un protocollo di rete proprietario, RDNet offre controllo e monitoring di ogni singolo dispositivo/oggetto connesso al sistema audio RCF in maniera intuitiva.

Per utilizzare l'accessorio RDNET BOARD è necessario scaricare l'ultima versione del software RDNet sul sito RCF www.rcf.it.

Fare riferimento al manuale del software RDNet per quanto concerne i requisiti di sistema e la procedura di installazione.

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
