DXT 3000 PLANNER - Allarme RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Software di progettazione per sistemi di allarme vocale
Marca	RCF
Modello	DXT 3000 Planner
Categoria	Allarme (Sistema di allarme vocale)
Piattaforma software	Windows PC
Scopo	Configurare sistemi VOICEALARM piccoli e medi
Hardware compatibile	Amplificatori serie RCF DXT 3000 (250W/500W, 2/4/6 zone, standalone/rete) e altoparlanti EN 54-24
Standard supportati	EN 54-16, EN 54-24, UNI-ISO 7240-19, UNI-CEN/TS 54-32
Funzioni principali	Impostazione progetto, gestione zone e ADA, calcoli acustici automatici, suggerimento componenti, posizionamento altoparlanti, taratura della potenza
Formato output	PDF con elenco prodotti e distribuzione altoparlanti
Supporto lingue	Inglese, Italiano (altre su richiesta di traduzione)
Sviluppatore	RCF S.p.A.
Copyright	2018 RCF S.p.A.
Revisione manuale	10307761 Rev A

Domande frequenti - DXT 3000 PLANNER RCF

Cos'è il RCF DXT 3000 Planner?

Il RCF DXT 3000 Planner è un software basato su Windows per la progettazione di sistemi di allarme vocale conformi agli standard EN 54. Automatizza i calcoli acustici e suggerisce configurazioni dei componenti.

Quale hardware è compatibile con DXT 3000 Planner?

Il software funziona con amplificatori serie RCF DXT 3000 (modelli 250W e 500W, 2/4/6 zone) e altoparlanti certificati EN 54-24.

Quali standard segue il software?

Aderisce a EN 54-16 (apparecchiature di controllo), EN 54-24 (altoparlanti) e utilizza algoritmi da UNI-ISO 7240-19 e UNI-CEN/TS 54-32 per il metodo prescrittivo.

In che modo il software aiuta nella progettazione del sistema?

Calcola automaticamente livelli di pressione sonora, sezioni dei cavi e taratura della potenza degli altoparlanti in base alle dimensioni della stanza e alle definizioni ADA (Aree Acusticamente Distinguibili).

Posso generare un report di progetto?

Sì, il software produce un documento PDF che elenca tutti i prodotti certificati EN 54 richiesti, la distribuzione degli altoparlanti e le impostazioni di taratura della potenza per ogni ADA.

Il DXT 3000 Planner è gratuito?

Il manuale è disponibile per il download gratuito. Il software stesso è fornito da RCF; i dettagli sui prezzi o le licenze non sono inclusi nel manuale.

Quali lingue sono supportate?

Il manuale è disponibile in inglese e italiano. Ulteriori lingue possono essere ottenute tramite una richiesta di traduzione sulla pagina del manuale.

Quali sono i requisiti di sistema?

Il software funziona su PC Windows. Requisiti minimi specifici (versione del sistema operativo, RAM, ecc.) non sono elencati nel manuale, ma si presuppone un computer desktop moderno.

Come si definiscono le zone e le ADA?

Nel progetto, si imposta il numero di Zone e per ogni zona, il numero di ADA (Aree Acusticamente Distinguibili). È possibile nominarle e inserire le dimensioni o l'area della stanza.

Dove posso scaricare il manuale?

Il manuale per RCF DXT 3000 Planner può essere scaricato gratuitamente da notice-facile.com o siti simili in formato PDF.

MANUALE UTENTE DXT 3000 PLANNER RCF

Il software DXT 3000 PLANNER per PC Windows permette di configurare sistemi VOICEALARM piccoli e medi in accordo con la normativa (Metodo Prescrittivo), impiegando diffusori EN 54-24 ed elettroniche di gestione EN 54-16 della serie DXT 3000 (250W e 500W, 2, 4 e 6 zone, singole o collegate in rete) e relativi accessori.

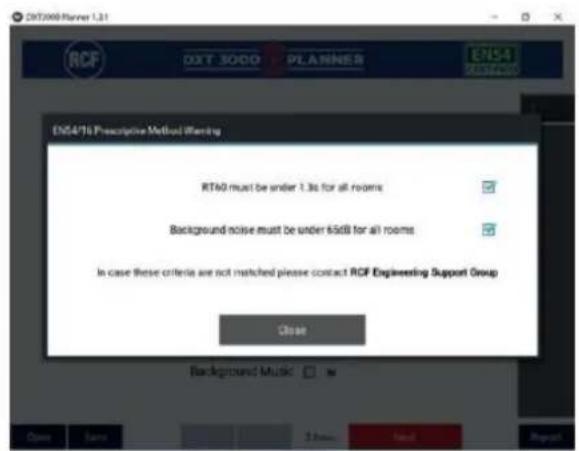

Ambienti con ridotto rumore di fondo e non riverberanti sono facilmente approcciabili con alcuni calcoli matematici che il programma per PC RCF DXT 3000 Planner svolge automaticamente. Gli algoritmi sono derivati dagli standard UNI-ISO 7240-19 e UNI-CEN/TS 54-3 di un esistesea Voice d'Alariydestinato ad ambientivo nella progettazione acustica che non presentano criticità acustiche.

DXT 3000 Planner è interattivo, permettendo anche all'utente meno esperto di ottenere ottimi risultati. In pochi passi il software suggerisce la lista dei componenti necessari per la configurazione dell'intero sistema, dalla centrale integrata di gestione all'ottimizzazione dei diffusori acustici, fornendo indicazioni di base circa il loro posizionamento. Il documento risultante può essere inoltre impiegato come capitolato per supportare la proposta economica.

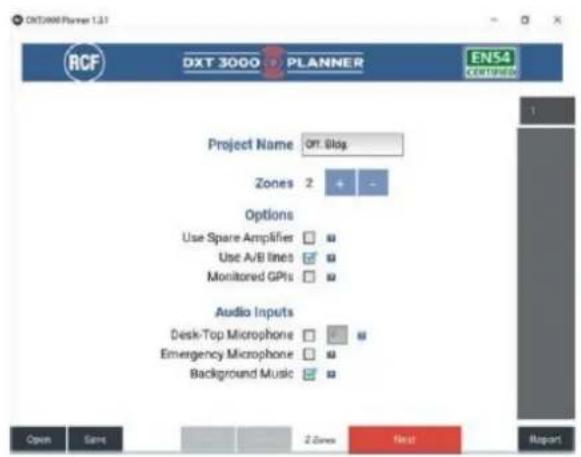

1. Assegnare il nome al progetto e confermare i parametri necessari. Aggiungere poi i requisiti opzionali richiesti dal progettista del sistema e definire le Zone. In ogni caso è possibile muoversi liberamente indietro e avanti nel progetto, tra Zone e ADA (Acoustically Distinguishable Areas | Aree Acusticamente Distinguibili), e modificare le scelte operate. Il progetto, salvato, è richiamabile in ogni momento.

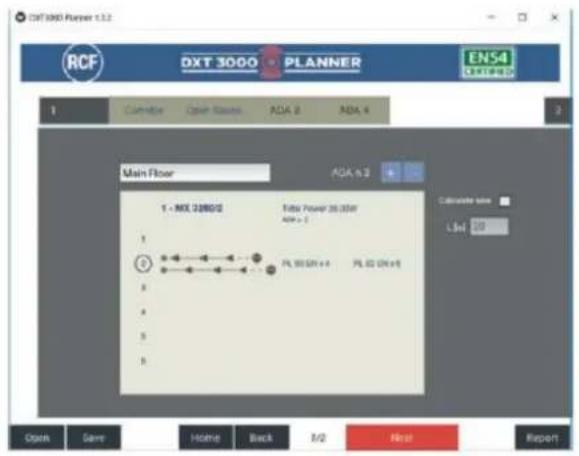

1. Per ogni Zona, impostare il numero delle ADA su cui è strutturata. C'è la possibilità di identificare zone e aree assegnando loro un nome.

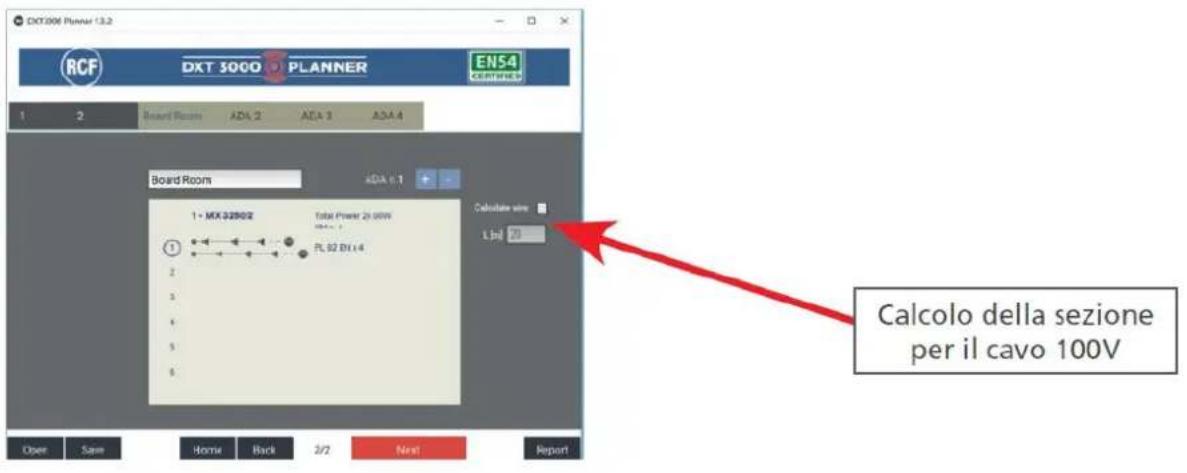

1. Nella pagina di Zona, ove si seleziona il numero delle ADA, è data la possibilità di inserire la lunghezza totale della linea 100V, dall'amplificatore all'ultimo diffusore dell'ADA più remota (il cavo che collega in cascata tutti i diffusori di tutte le ADA appartenenti alla zona stessa). Il software restituisce la sezione del cavo 100V necessario per contenere le perdite entro 10% (1 dB). Si intende la sezione in mm2 per ognuno dei due fili in rame.

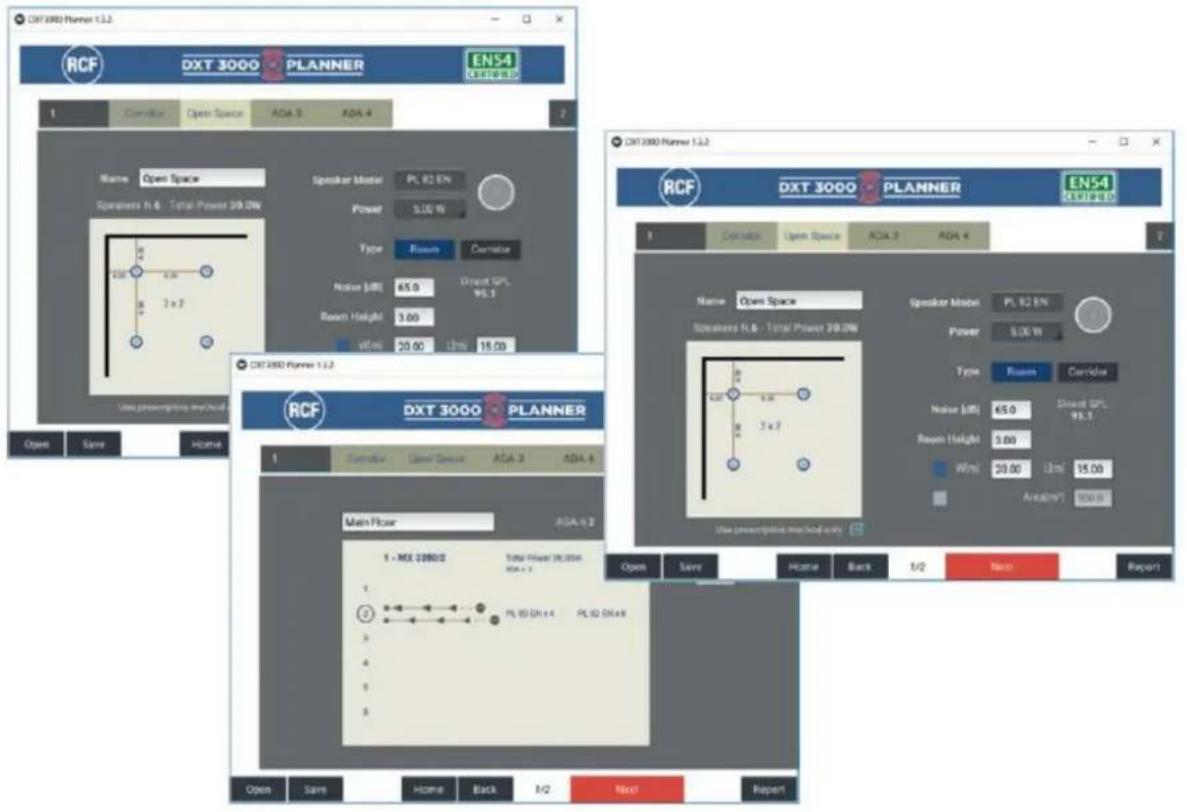

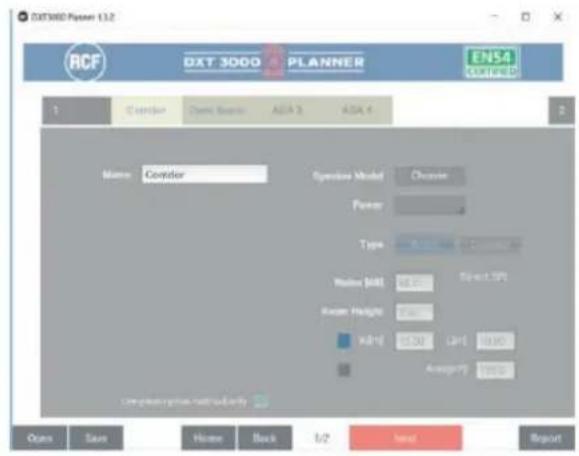

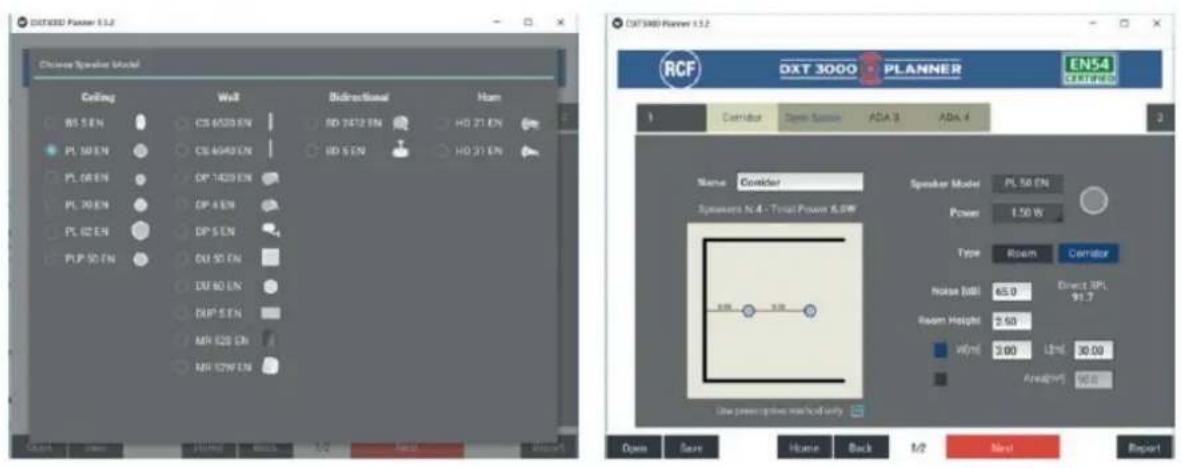

1. soffittogli quainto offrecudal diffusore da impiegare, privilegiando quando possibile l'installazione a diffusione più omogenea e confortevole. Stabilire successivamente se si tratta di un corridoio oppure di una stanza. Infine impostare le misure dell'ambiente oppure la sua area (in quest'ultimo caso il programma ipotizzerà un rapporto di forma). Se lo si desidera è possibile forzare il livello di pressione acustica oltre quello richiesto dalla norma e calcolato dal programma, incrementando il dato di potenza configurato per l'altoparlante.

1. Ripetere lo stesso procedimento per le altre ADA della zona, e per le altre zone.

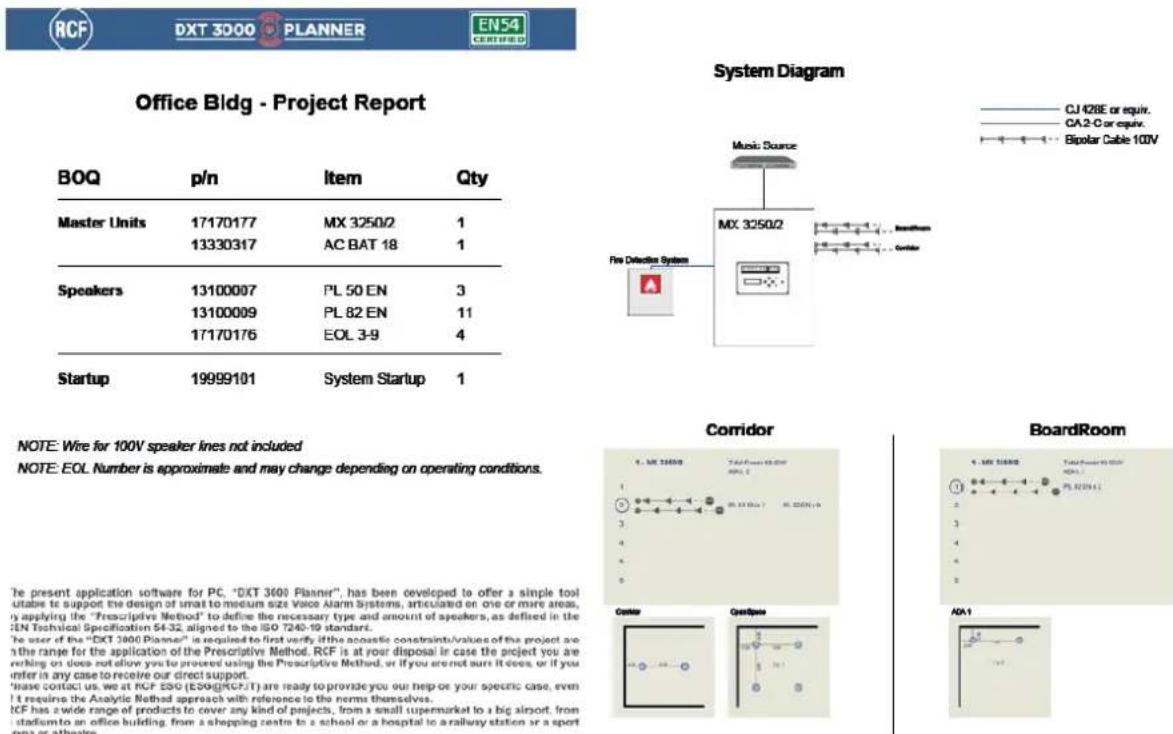

1. Il risultato delle operazioni sopra descritte si traduce in un documento PDF che contiene la lista dei prodotti certificati EN 54 necessari. Per ogni ADA vengono elencati i diffusori e la loro possibile distribuzione in ambiente, oltre all'impostazione della potenza cui predisporre gli altoparlanti medesimi.
