Tipo di prodotto	Amplificatore mixer
Modello	ES 2160
Potenza di uscita (@ 4Ω)	160 W RMS
Potenza di uscita (@ linea 100V)	160 W RMS
Risposta in frequenza	50 Hz - 14 kHz (-3 dB)
Distorsione armonica totale (THD+N)	< 0.3% @ 1 kHz potenza nominale
Ingressi totali	8 (7 bilanciati, 2 sbilanciati, 7 mono, 2 stereo)
Ingressi microfono/linea	4 (Euroblock, XLR, con alimentazione phantom 32 V CC)
Ingressi linea	2 (RCA)
Ingressi messaggi vocali	2 (RJ45 per microfono RCF BM 3001)
Uscite segnale	2 (RCA: PRE OUT e MUSIC ON HOLD)
Connettore di uscita altoparlanti	Euroblock (4Ω, 70V, 100V)
Controlli tonalità	Bassi e alti (per MP3 e AUX), controllo presenza (per ingressi 1-4)
Filtro passa-alto	150 Hz, commutabile per ingresso
Sistema di priorità	Sì (VOX, graduato/interbloccato, chime)
Uscita musica in attesa	Sì (RCA, invia segnale MP3 indipendentemente dal volume)
Fonti audio	Lettore MP3 (USB, SD, Bluetooth, jack AUX)
Bluetooth	Sì (A2DP, con antenna)
Tensione di funzionamento	220-240 V o 115 V (selezionabile internamente), 50/60 Hz
Consumo energetico	350 W
Dimensioni (L x P x A)	442 x 230 x 88 mm (17.4 x 9.06 x 3.46 in)
Peso	5.4 kg (11.9 lbs)
Montabile su rack	Sì, 19", 2U
Protezioni	Cortocircuito, termica, CC, fusibile
Raffreddamento	Convezione

Domande frequenti - ES 2160 RCF

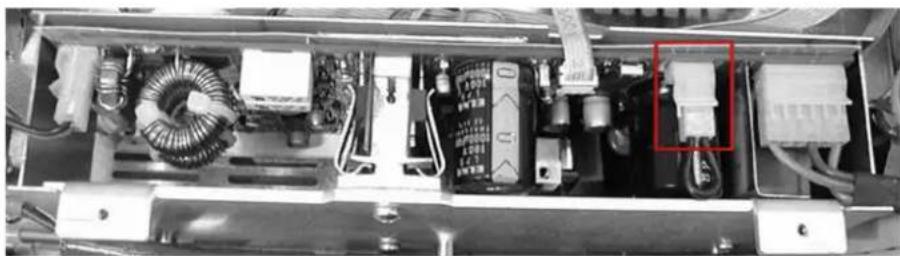

Come cambio la tensione di alimentazione tra 115V e 230V?

Scollegare la rete elettrica, rimuovere il coperchio, individuare il connettore di cambio tensione, impostarlo sulla posizione desiderata (230Vac o 115Vac) come indicato sul PCB, rimontare il coperchio e sostituire il fusibile con quello di valore nominale corretto per la nuova tensione.

Posso collegare contemporaneamente altoparlanti a linea 100V e a 4Ω?

No, utilizzare un solo tipo di uscita alla volta. Collegarli entrambi contemporaneamente sovraccaricherà l'amplificatore.

Come accoppiare un dispositivo Bluetooth?

Assicurarsi che l'antenna sia collegata, attivare il Bluetooth sul dispositivo, premere il pulsante BT PAIR ON/OFF (il LED lampeggia blu/rosso), cercare ES2160 dal dispositivo e accoppiare. L'audio verrà trasmesso automaticamente.

Cos'è la funzione VOX e come si abilita?

VOX attiva automaticamente la priorità sull'ingresso 1 quando viene rilevato un segnale. Per abilitare, impostare il DIP switch #4 nel gruppo PRESET su VOX ON IN1.

Come impostare la modalità di priorità?

Utilizzare i DIP switch #2 e #3 nel gruppo PRESET. Opzioni: Interbloccato (solo una priorità alla volta) o Graduato (la priorità più alta prevale su quella più bassa). Il switch #2 seleziona quale ingresso ha la priorità più alta (IN1 o IN2).

Come collegare un microfono per messaggi vocali RCF BM 3001?

Collegare il microfono alla presa RJ45 sull'ingresso 2 o 3. Impostare i corrispondenti DIP switch: #3 su PHANTOM, #4 su -20 dBu. Il microfono avrà capacità di priorità.

Perché il lettore MP3 non riproduce da USB/SD?

Assicurarsi che il formato del file sia MP3 con estensione .mp3. USB/SD devono essere formattati FAT12/16/32. Non inserire contemporaneamente USB e SD. Capacità massima 32 GB.

Come regolare il volume del chime?

Utilizzare il trimmer CHIME LEVEL (cacciavite piccolo) sul pannello posteriore. Il tipo di chime (corto/lungo) viene impostato tramite il DIP switch #7 nel gruppo PRESET.

Cosa indica il LED SIG/PK?

Verde: segnale > -15 dB; Verde+Rosso: segnale da 0 a +2 dB (ottimale); Rosso (picco): segnale ≥ +3 dB. Ridurre il volume principale se il rosso è continuo per evitare sovraccarico.

Come pulire il dispositivo?

Utilizzare solo un panno asciutto. Non utilizzare solventi, alcol o detergenti abrasivi. Pulire solo quando l'alimentazione è spenta.

MANUALE UTENTE ES 2160 RCF

FUNZIONAMENTO DELL'AMPLIFICATORE 29

COLLEGAMENTO DEI DIFFUSORI ACUSTICI....31

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO....32

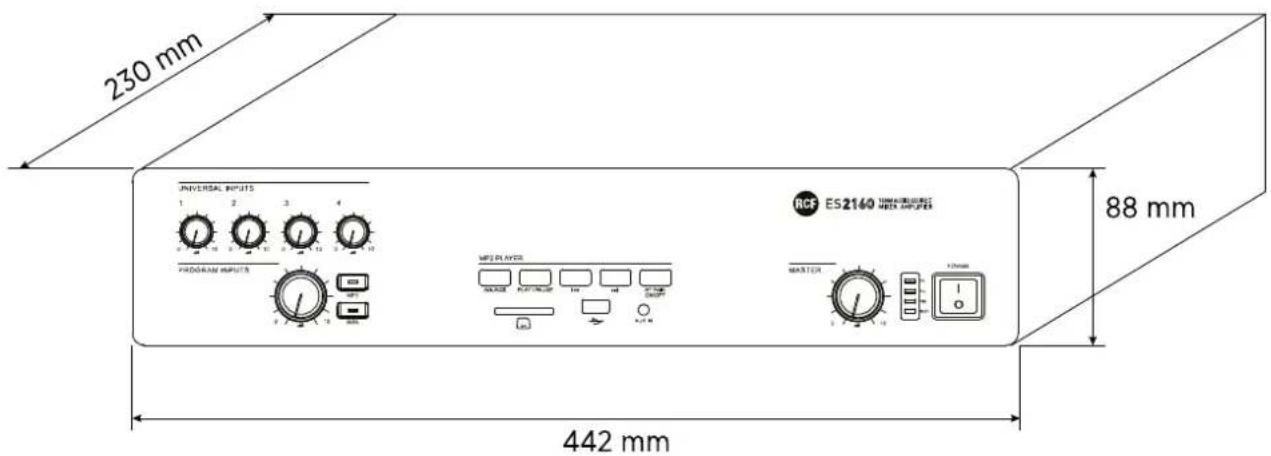

DIMENSIONS....33

SPECIFICATIONS....34

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati.
	ATTENZIONE	Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento.
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/ EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti.
2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo.

b. b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.

c. Le parti metalliche dell'unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di alimentazione conformi alla norma nazionale:

• EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1
• JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V\~ - Standard JIS C3306

• US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Standard ANSI/UL 62

• Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

• Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale. Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:

• Il prodotto non funziona (o funziona in modo anomalo).

• Il cavo di alimentazione è stato danneggiato.
• Oggetti o liquidi sono entrati nell'unità.

• Il prodotto ha subito un forte urto.

• Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.

• Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.
• Non collegare questo prodotto ad apparecchiature o accessori non previsti. Per l'installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a

cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori. Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

1. RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti. L'intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

2. Supporti, trolley e carrelli.

L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

2. Perdita dell'udito. L'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.

PRECAUZIONI OPERATIVE

• Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adeguata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto per molto tempo.
• Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

• Apparecchiature che producono campi elettromagnetici ad alta intensità
• Cavi di alimentazione
• Linee di altoparlanti

ATTENZIONE! CAUTELA! Per

evitare il rischio di incendi o scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di elettriche, non collegare all'alimentazione mentre la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse ne, non smontare questo prodotto se non si catici. Per l'assistenza rivolgersi a personale senza qualificato.

SMALTIMENTO CORRETTO DEL PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici.

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

• Se il prodotto deve essere installato all'aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.

- Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta

CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o abrasivi.

ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati, eseguire la pulizia solo quando l'alimentazione è spenta.

DESCRIZIONE

ES 2160 è un mixer-amplificatore con potenza 160 W, avente 4 ingressi audio universali (mic.-linea) su connettori rimovibili (l'ingresso 1 dispone inoltre di un connettore XLR), un lettore di file MP3 con interfaccia "Bluetooth" ed un ingresso ausiliario per un'eventuale sorgente sonora esterna (es. lettore CD, sintonizzatore radio, ecc.).

Un circuito di rilevazione del segnale ("VOX") con funzione di attivazione della priorità è presente sull'ingresso 1.

Tutti gli ingressi 1, 2, 3 e 4 possono ottenere la priorità tramite un comando esterno (collegato al connettore rimovibile); gli ingressi 2 e 3 hanno inoltre un connettore RJ 45 per la rapida connessione di una base microfonica dedicata BM 3001 (utilizzando del cavo CAT5).

L'uscita per i diffusori acustici è disponibile sia a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 – 70 V (per diffusori con trasformatore).

Sono presenti:

• un'uscita audio MUSIC ON HOLD per inviare il segnale del lettore MP3 interno ad amplificatori addizionali oppure ad una centrale telefonica (come musica d'attesa);
• un'uscita audio PRE OUT (riportante il segnale inviato all'amplificatore interno) per il collegamento di amplificatori esterni addizionali.

I quattro ingressi universali hanno un controllo comune di "presenza" e filtri passa-alto (inseribili separatamente) utili per migliorare l'intelligibilità della voce; l'ingresso ausiliario AUX INPUT ed il lettore MP3 hanno in comune i controlli di tono BASS e TREBLE.

Sono presenti indicatori luminosi relativi allo stato dell'apparecchio (ON, PROT), all'abilitazione del circuito di priorità (PRIOR) ed al livello del segnale audio (SIG/PK).

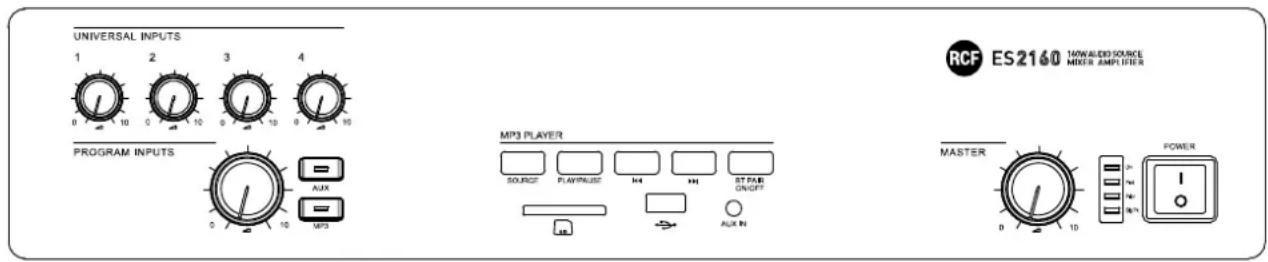

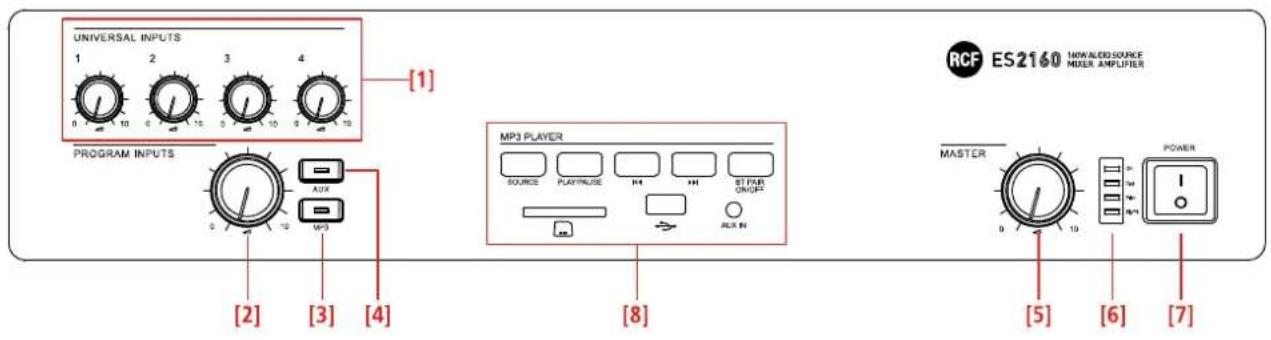

PANNELLO FRONTALE

[1] Controlli del volume di ciascun ingresso universale 1, 2, 3, 4

Nota: nel caso uno o più ingressi non siano utilizzati, lasciare i relativi controlli a 0.

[2] Controllo di volume del lettore MP3 [8] oppure dell'ingresso ausiliario AUX INPUT [14].

[3] Pulsante AUX (con LED). Attiva (LED acceso) l'ingresso ausiliario AUX INPUT [14] verso l'amplificatore interno (ed anche l'uscita PRE OUT [18]). La sua attivazione esclude automaticamente il lettore MP3 (l'indicatore luminoso del pulsante MP3 si spegne).

[4] Pulsante MP3 (con LED). Seleziona (LED acceso) il lettore MP3, il cui segnale è inviato all'amplificatore interno (ed anche all'uscita PRE OUT [18]). La sua attivazione esclude automaticamente l'ingresso ausiliario AUX INPUT [14] sul retro (l'indicatore luminoso del pulsante AUX si spegne).

Il segnale del lettore MP3 è sempre riportato all'uscita MUSIC ON HOLD [19] (non soggetta al controllo di volume e dei pulsanti MP3 e AUX).

[5] Controllo di volume principale MASTER dell'amplificatore interno.

Nota: le uscite su connettori RCA (MUSIC ON HOLD [19] e PRE OUT [18]) non sono soggette a questo controllo.

[6] Indicatori luminosi (LED)

ON	Verde l'apparecchio è acceso
Prot	Rosso l'apparecchio è in protezione per sovraccarico
	Arancio l'apparecchio è in protezione per riscaldamento eccessivo
Prior	Giallo indica l'inserimento di qualsiasi priorità (VOX, ingressi univ., C. SEQ. CMD.).
Sig/Pk	Verde il livello del segnale audio è superiore ad almeno -15 dB
	Verde + Rosso il livello del segnale audio è compreso tra 0 e +2 dB
	Rosso (peak) il livello del segnale audio è uguale o superiore a +3 dB

0 dB = livello del segnale che permette di ottenere la massima potenza erogata dall'amplificatore.

Il circuito "limiter" interno evita il superamento della potenza massima dell'amplificatore, tuttavia è consigliabile abbassare il volume MASTER (oppure il singolo volume di un segnale eccessivo) quando il LED SIG/PK è costantemente rosso.

[7] Interruttore principale dell'apparecchio POWER (0 = spento; l = acceso)

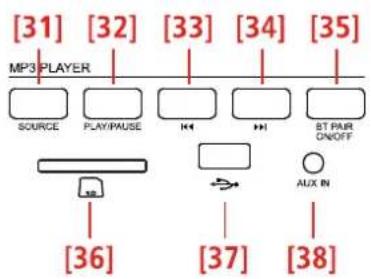

[8] Lettore di file MP3 con interfaccia "Bluetooth" (vedere la rispettiva sezione del manuale).

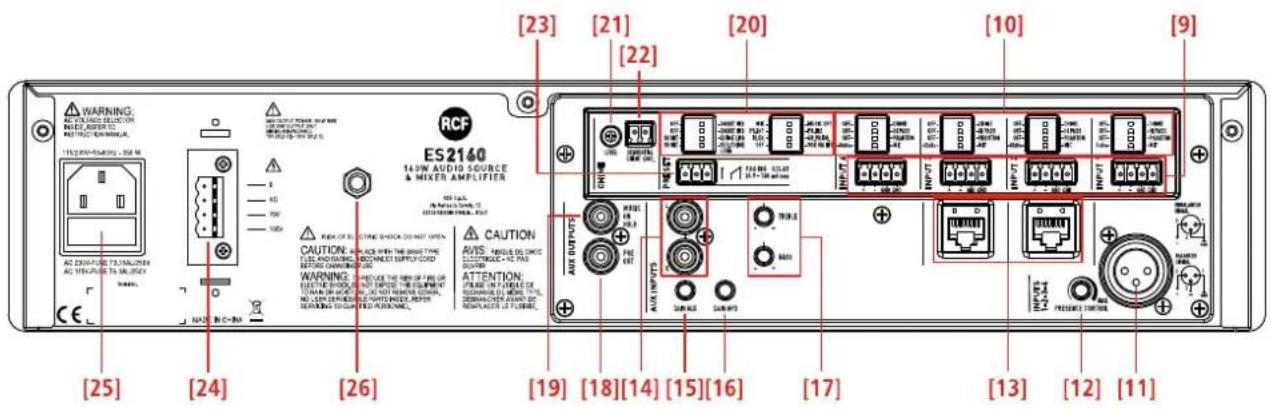

PANNELLO POSTERIORE

[9] 4 ingressi audio bilanciati (1, 2, 3, 4) con prese per connettori rimovibili.

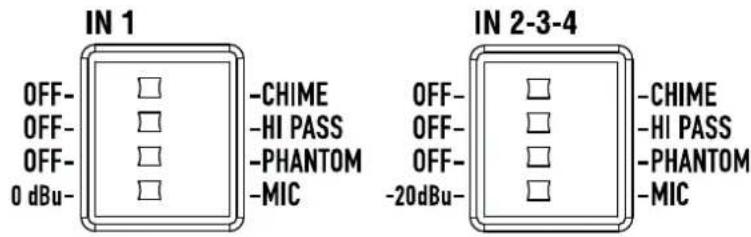

[10] Ciascun ingresso dispone di 4 microinterruttori dip-switch:

1	OFF – CHIME	OFF: la melodia di preavviso "chime" è disattivata.	CHIME: la melodia di preavviso "chime" si attiva durante un evento di priorità.
2	OFF – HI PASS	OFF: il filtro passa-alto dell'ingresso audio è disinserito (risposta in frequenza lineare).	HI PASS: il filtro passa-alto dell'ingresso audio è inserito.
3	OFF – PHANTOM	OFF: l'alimentazione "phantom" è disattivata sul relativo ingresso audio.	PHANTOM: l'alimentazione "phantom" è presente sul relativo ingresso audio.
4	IN 10 dBu – MICIN 2, 3, 4-20 dBu – MIC	0 dBu: ingresso audio con livello di sensibilità 0 dBu (775 mV).	MIC: ingresso audio con sensibilità a livello microfonico (basso).
		-20 dBu: ingresso audio con livello di sensibilità - 20 dBu (78 mV).	MIC: ingresso audio con sensibilità a livello microfonico (basso).

Esempi di utilizzo dei microinterruttori 3 e:

DIP 3 DIP	4 MODO ESE	MPI DI POSSIBILI COLLEGAMENTI
OFF 0 dBu	0 dBu (IN 1)	HANTOM (IN 1)	Lettore CD/MP3, radio, riproduttore di messaggi, centrale telefonica
PHANTOM 0	dBu 0 dBu + PH		Base microfonica preamplificata (con uscita a livello 0 dBu) che necessita di alimentazione “phantom”
OFF -20 dBu	-20 dBu (IN 2, 3, 4) Sorgente audio con uscita a livello – 20 dBu
PHANTOM -20 dBu	-20 dBu	+ PHANTOM (IN 2, 3, 4) Base microfonica BM 3001
OFF MIC	MIC Microfono	dinamico
PHANTOM MIC	MIC + PHANTOM	Microfono ad elettrete

Quando si utilizza una base microfonica BM 3001, è necessario impostare il modo "-20 dBu + PHANTOM" (dip-switch nr.3 su PHANTOM; dip-switch nr.4 su -20 dBu) nel rispettivo ingresso.

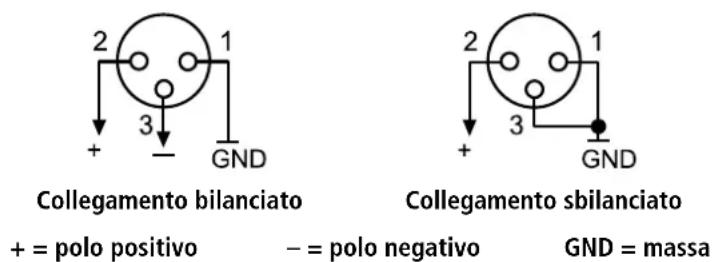

[11] Ingresso audio 1 (connettore XLR).

NON utilizzare il collegamento sbilanciato quando l'alimentazione "Phantom" è attiva.

[12] Controllo di "presenza" (toni medi, f = 2,15 kHz) PRESENCE CONTROL comune per gli ingressi 1, 2, 3, 4.
[13] Due ingressi (2 e 3) con prese RJ 45, per il collegamento di 2 basi microfoniche RCF BM 3001 (una per ciascun ingresso).

Nota: nel caso sia utilizzata una base microfonica BM 3001, è necessario attivare la modalità "-20 dBu + PHANTOM" tramite i microinterruttori / "dip-switch" 3 e 4 (vedere il punto 10) del relativo ingresso.

[14] Ingresso audio ausiliario AUX INPUT con doppio connettore RCA.

I due ingressi del segnale stereo presente all'ingresso AUX INPUT sono sommati in mono all'interno dell'apparecchio.

[15] Controllo di guadagno GAIN AUX dell'ingresso ausiliario AUX INPUT.

[16] Controllo di guadagno GAIN MP3 del lettore MP3.

[17] Controlli di tono TREBLE (alti) e BASS (bassi) comuni all'ingresso AUX ed al lettore MP3.

[18] Uscita audio (con connettore RCA) PRE OUT, riportante lo stesso segnale inviato all'amplificatore di potenza interno; segnale che può essere un evento prioritario oppure la miscelazione degli ingressi 1, 2, 3, 4 e del lettore MP3 o dell'ingresso audio ausiliare AUX INPUT.

L'uscita PRE OUT è utile al fine di collegare una o più unità di potenza esterne addizionali.

[19] Uscita audio (con connettore RCA) MUSIC ON HOLD, riportante l'uscita (in mono) del lettore MP3 interno.

L'uscita MUSIC ON HOLD non è soggetta ad alcun controllo di volume o selettore e può essere collegata ad una centrale telefonica in modo da ottenere la "musica d'attesa".

[20] 8 microinterruttori (dip-switch) PRESET per le impostazioni di priorità:

1	MIX – MUSIC OFF	MIX: il lettore MP3 o l'ingresso AUX INPUT rimane presente (in miscelazione) nel segnale inviato all'amplificatore durante l'attivazione di un comando di priorità.	MUSIC OFF: il lettore MP3 o l'ingresso AUX INPUT è tolto dal segnale inviato all'amplificatore durante l'attivazione di un comando di priorità.
2	PR. IN1 – PR. IN2	PR. IN1: l'ingresso 1 ha il livello più alto di priorità con precedenza (eccetto il comando SEQUENTIAL CHIME CMD.), tramite il relativo comando (o la funzione VOX), se è impostata la priorità scalare ("graduated priority") con il dip-switch nr.3.	PR. IN2: l'ingresso 2 ha il livello più alto di priorità con precedenza (eccetto il comando SEQUENTIAL CHIME CMD.), tramite il relativo comando, se è impostata la priorità scalare ("graduated priority") con il dip-switch nr.3.
3	I/LCK – GR. PRIOR.	I/LCK (INTERLOCKED): impostazione del modo di priorità interbloccata (vedere la sezione "funzionamento").	GRADUATED PRIORITY: impostazione del modo di priorità scalare (vedere la sezione "funzionamento").
4	OFF – VOX ON IN1	OFF: disattivazione della funzione VOX dell'ingresso 1.	VOX ON IN1: attivazione della funzione VOX dell'ingresso 1 (attivazione automatica della priorità quando è rilevato un segnale all'ingresso audio INPUT 1).
5	OFF – SMART IN2	OFF: la priorità dell'ingresso 2 rimane attiva solo quando il relativo comando è presente.	SMART IN2: la priorità dell'ingresso 2 è controllata da un interruttore elettronico interno bi-stabile (on / off) che commuta ad ogni comando ad impulso.
6	OFF – SMART IN3	OFF: La priorità dell'ingresso 3 rimane attiva solo quando il relativo comando è presente.	SMART IN3: la priorità dell'ingresso 3 è controllata da un interruttore elettronico interno bi-stabile (on / off) che commuta ad ogni comando ad impulso.
7	SHORT – CHIME LONG	SHORT: selezione del primo tipo (corto) della melodia di preavviso ("chime") da inviare prima di un annuncio.	CHIME LONG: selezione del secondo tipo (lungo) della melodia di preavviso ("chime") da inviare prima di un annuncio.
8	SHORT – SEQ. CHIME LONG	CHIME: selezione del primo tipo (corto) della melodia di preavviso ("chime") da inviare quando si attiva il comando SEQUENTIAL CHIME CMD.	SEQ. CHIME LONG: selezione del secondo tipo (lungo) della melodia di preavviso ("chime") da inviare quando si attiva il comando SEQUENTIAL CHIME CMD

[21] Controllo (trimmer regolabile tramite un piccolo cacciavite) CHIME LEVEL del volume della melodia di preavviso "chime".
[22] Comando SEQUENTIAL CHIME CMD. con connettore rimovibile (attivo quando i due contatti sono cortocircuitati) per l'invio continuo della melodia di preavviso "chime" selezionabile tramite il dip-switch nr.8 (PRESET, vedere la tabella al punto [20]).

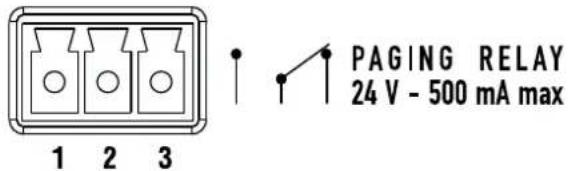

[23] PAGING RELAY (connettore rimovibile a 3 poli): contatti di un relè interno per la segnalazione della funzione di priorità attiva.

1 = contatto normalmente aperto 2 = contatto comune 3 = contatto normalmente chiuso

Max. tensione applicabile ai contatti: 24 V; portata: 0,5 A.

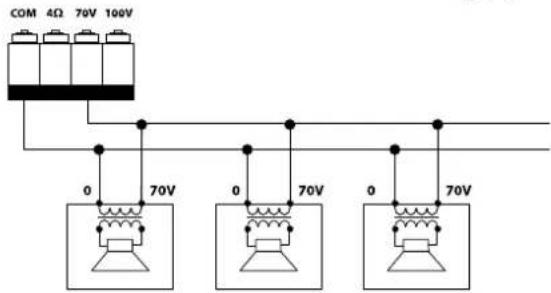

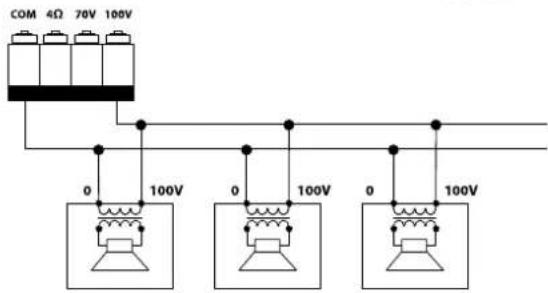

[24] Uscita di potenza (max. 160 W) per i diffusori a tensione costante (100 / 70 V) oppure a bassa impedenza (4 Ω).

Utilizzare una sola uscita e vedere la sezione "Collegamento dei diffusori acustici".

[25] Connettore con fusibile per l'alimentazione principale da rete.

Prima di effettuare il collegamento, verificare che la tensione di rete corrisponda a quella impostata (230 o 115 V) nell'apparecchio.

Nota: il tipo di fusibile da utilizzarsi è specificato sul pannello posteriore (sotto il connettore).

[26] Punto di attacco dell'antenna necessaria per la connessione "Bluetooth".

LETTORE MP3

[31] Pulsante SOURCE: selezione la sorgente MP3 tra quelle disponibili (SD CARD, USB e AUX IN).

[32] Pulsante PLAY / PAUSE: attiva la riproduzione dei file MP3 oppure la mette in pausa (nel caso che questa fosse già stata attivata).

[33] Pulsante

Durante la riproduzione:

- se premuto una sola volta per un istante, il file MP3 ricomincia da capo;

• premendolo più volte in rapida successione, si accede ai file MP3 precedenti;
• tenendolo premuto, si scorre velocemente il file MP3 all'indietro.

[34] Pulsante ▶▶

Durante la riproduzione:

• premere una sola volta per un istante per accedere al file MP3 successivo (premere più volte per selezionare);
• tenendolo premuto, si scorre velocemente il file MP3 in avanti.

[35] Pulsante BT PAIR ON/OFF con LED bicolore

• Premere una sola volta per un istante per rendere individuabile (per circa un minuto) il lettore dal dispositivo esterno "Bluetooth".
• Se tenuto premuto (per almeno 3 secondi), si ha la disattivazione dell'interfaccia "Bluetooth" (il LED del tasto si spegne); per riattivarla occorre tenerlo premuto per almeno 2 secondi.

INDICAZIONE DEL LED
SPENTO Bluetooth disabilitato
BLU (2 secondi) / SPENTO (1 secondo), ciclico	Bluetooth abilitato, ma il lettore è in attesa di collegarsi ad un dispositivo esterno.
Lampeggio BLU ogni 2 secondi Il lettore è collegato ad un dispositivo esterno tramite Bluetooth (A2DP).
BLU sempre acceso Il lettore è collegato ad un dispositivo esterno tramite Bluetooth (A2DP) e sta ricevendo i dati relativi al segnale audio (“streaming”).
Lampeggio BLU / ROSSO Il lettore è rilevabile (per circa un minuto) dal dispositivo esterno Bluetooth.

[36] Porta per l'inserimento di una scheda di memoria "Secure Digital" SD CARD SDHC (max. 32 GB).
Non inserire una scheda SD CARD se è già presente una memoria USB nella rispettiva porta [37].

[37] Porta per l'inserimento di una memoria / chiave USB (max. 32 GB).

L'inserimento di una memoria USB è automaticamente rilevato.

Non inserire una memoria USB se è già presente una scheda SD CARD nella rispettiva porta [36].

Note sulle memorie USB:

• formattazione: FAT 12 / FAT 16 / FAT 32;
• nome dei file: 32 byte / nome dir: 32 byte / "tag": 32 byte;
• supporto USB 1.1 e 2.0 (ma con velocità 1.1);
• alcune memorie USB potrebbero non essere compatibili.

[38] AUX IN (connettore jack 1/8" TRS): ingresso audio ausiliario (del lettore MP3) per il collegamento (via cavo) con l'uscita di un dispositivo esterno. Per utilizzare questo ingresso, occorre rimuovere l'eventuale memoria USB / SD CARD già inserita e/o scollegare il dispositivo esterno "Bluetooth".

Nota: attenzione a non confondere questo ingresso con l'altro AUX INPUT [14] sul retro.

SELEZIONE AUTOMATICA DELL'INGRESSO O DELLA MEMORIA

Il lettore MP3 seleziona automaticamente l'ingresso o la memoria secondo la seguente priorità:

1. (più alta) dispositivo esterno Bluetooth connesso ed in riproduzione;
2. Quando un dispositivo Bluetooth esterno sta suonando e viene disconnesso, non viene eseguito uno switch automatico ed è necessario selezionare la nuova sorgente con il pulsante SOURCE.
3. Quando una sorgente MP3 sta suonando e viene collegato un dispositivo Bluetooth esterno, la riproduzione musicale viene indirizzata su BT.

NOTE SUI FILE MP3

• MP3 sta per MPEG Audio Layer 3 ed è uno standard di compressione audio.
• Questo prodotto permette la riproduzione di file MP3 sia su chiavi USB sia memorie SD CARD;
• L'estensione dei file deve essere .mp3.
• Il livello massimo di directory (o "cartelle" / "folder") in un supporto è 8, inclusa la radice ("root").
• Si consiglia di utilizzare file MP3 con frequenza di campionamento (sampling frequency) di 44.1 kHz ed un "bit rate" fisso di almeno 128 kbps (se più alto, es. 192 kbps, si ottiene una qualità migliore).
• Il lettore potrebbe riprodurre i file MP3 non nell'ordine scritto sulla memoria USB o SD CARD.

"Bluetooth" è una tecnologia per lo scambio dati, senza cavi e su distanze brevi, tra dispositivi fissi e mobili (es. telefoni cellulari).

Il lettore MP3 include un'interfaccia "Bluetooth" per la ricezione di segnali audio da dispositivi esterni compatibili, i quali devono avere la tecnologia A2DP ("Advanced Audio Distribution Profile").

Per collegarlo al lettore MP3 interno procedere come segue:

1. assicurarsi che l'antenna [26] sia collegata e posizionata correttamente;
2. attivare la funzione "Bluetooth" sul dispositivo esterno;
3. premere il tasto BT PAIR ON/OFF [35] del lettore MP3 (il LED del pulsante ora lampeggia blu/rosso);
4. entro un minuto, sul dispositivo esterno avviare la ricerca di apparecchi con "Bluetooth" attivo; dovrebbe apparire sul display la scritta ES2160;
5. effettuare quindi l'associazione tra il dispositivo esterno e ES 2160;
6. avviare la riproduzione di un file audio sul dispositivo esterno, il quale dovrebbe ora essere incluso tra le sorgenti disponibili del lettore MP3 interno.

Ad una successiva accensione dell'amplificatore ES 2160, il lettore MP3 interno tenta di collegarsi automaticamente (via "Bluetooth") all'ultimo dispositivo esterno associato (se disponibile).

FUNZIONAMENTO DELL'AMPLIFICATORE

Con il termine "VOX", qui si intende un circuito interno all'apparecchio che attiva automaticamente la priorità dell'ingresso 1 quando è rilevata la presenza di un segnale.

Funzionamento all'accensione (oppure al termine di una priorità)

In assenza di qualsiasi comando di priorità attivo (oppure del VOX o del comando SEQUENTIAL CHIME CMD.), si ha la normale miscelazione degli ingressi 1, 2, 3, 4 e del lettore MP3 (oppure della sorgente audio collegata all'ingresso AUX INPUT, se selezionato).

Il volume della musica (il lettore MP3 oppure la sorgente collegata all'ingresso AUX INPUT) dipende dal controllo di volume [2] posto sul pannello frontale dell'apparecchio ed anche dall'impostazione del rispettivo controllo di guadagno GAIN ([15] o [16]) sul pannello posteriore.

Priorità

In presenza di qualsiasi comando di priorità attivo (oppure del VOX), il lettore MP3 (o l'ingresso ausiliario) può comunque essere inviato (in miscelazione) all'amplificatore (oppure escluso), in base all'impostazione del dip-switch nr.1 relativo al gruppo di 8 microinterruttori (vedere il punto [20]).

Quando avviene un comando di priorità (LED "PRIOR" acceso), il segnale audio inviato all'amplificatore (ed all'uscita PRE OUT) sarà solo quello dell'ingresso prioritario attivo (oltre all'eventuale segnale del lettore MP3 o dell'ingresso ausiliario, se abilitato).

Il lettore MP3 (o l'ingresso ausiliario) è sempre e comunque escluso dal segnale inviato all'amplificatore quando è attivato il comando SEQUENTIAL CHIME CMD.

La modalità di attuazione della priorità (inclusa la funzione "VOX") è impostata tramite i dip-switch nr.2 e nr.3 del gruppo di 8 microinterruttori (vedere il punto [20]):

DIP 2 DIP 3	MODO
---- I/LCK	INTERBLOCCATO		È accettato solo il comando di priorità attivato per primo in uno dei 4 ingressi (eventualmente anche la funzione VOX, se abilitata mediante il dip-switch nr.4). Nessun altro comando di priorità sarà accettato fino a quando non sarà rimosso quello precedente.Nota: l'unico evento che può sempre inserirsi successivamente (ed annullare una priorità precedente) è il comando SEQUENTIAL CHIME CMD.
PRIO IN1 GR.	PRIOR. PRIORITÀ SCALARE 1		Un evento con priorità più alta ha la precedenza (anche se attivato in successione). L'ordine di priorità è:1. (più alta) comando SEQUENTIAL CHIME CMD.2. ingresso 1 (inclusa la funzione VOX)3. ingresso 24. ingresso 35. ingresso 4
PRIO IN2 GR.	PRIOR. PRIORITÀ SCALARE 2		Un evento con priorità più alta ha la precedenza (anche se attivato in successione). L'ordine di priorità è:1. (più alta) comando SEQUENTIAL CHIME CMD.2. ingresso 23. ingresso 1 (inclusa la funzione VOX)4. ingresso 35. ingresso 4

Il dip-switch nr.2 (gruppo di 8 microinterruttori) permette di scambiare il livello di precedenza tra gli ingressi 1 e 2; questa impostazione non ha effetto nel modo interbloccato.

Al termine di un evento di priorità, il sistema ripristinerà le condizioni iniziali (la miscelazione degli ingressi 1, 2, 3, 4, il lettore MP3 o l'ingresso ausiliario, a meno che non sia stata attivata nel frattempo una nuova priorità).

Il comando SEQUENTIAL CHIME COMMAND attiva la ripetizione continua della melodia di preavviso "chime" (corta o lunga, a seconda dell'impostazione del dip-switch nr.8, vedere il punto [20]), ha la massima priorità e comporta sempre e comunque l'esclusione del lettore MP3 o dell'ingresso ausiliario dal segnale inviato all'amplificatore.

Modalità temporanea o bi-stabile della priorità degli ingressi 2 e 3

Mediante i dip-switch nr.5 e nr.6 (del gruppo di 8 microinterruttori; vedere il punto [20]) è possibile attivare le priorità relative agli ingressi 2 e 3 in modalità temporanea, ovvero la priorità è mantenuta solo fino a quando il relativo comando è attivo, oppure in modo bi-stabile (on / off) che commuta il suo stato ad ogni comando ad impulso.

Nota: la modalità prescelta si applica sia alla base microfonica BM 3001 (se presente), sia quando si utilizza il comando di priorità (disponibile nel connettore rimovibile).

Gruppo di 4 microinterruttori / dip-switch per ciascun ingresso (da 1 a 4)

In ciascun ingresso è possibile impostarne la sensibilità tra MIC e -20 dBu (0 dBu per l'ingresso 1), attivare l'alimentazione PHANTOM, inserire un filtro passa-alto ed abilitare la melodia di preavviso "chime", la quale è riprodotta ogni qualvolta si attiva la priorità.

Informazioni sulla melodia di preavviso "CHIME"

La melodia di preavviso "chime" non è riprodotta quando si utilizza la funzione VOX dell'ingresso 1, ma solo quando si attiva un comando di priorità con un contatto.

La scelta del tipo (corta o lunga) si effettua tramite il dip-switch nr.7 (del gruppo di 8 microinterruttori, vedere il punto [20]).

Durante il tempo di riproduzione della melodia di preavviso (pochi secondi), il segnale del lettore MP3 o dell'ingresso ausiliario non è diffuso dall'amplificatore.

Base microfonica RCF BM 3001 (non inclusa)

Gli ingressi 2 e 3 hanno ciascuno un connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001 (nota: in tal caso è necessario attivare il modo "-20 dBu + PHANTOM" tramite i "dip-switch" nr.3 e 4; vedere il punto 10).

Quando il microfono della base BM 3001 è attivo, si accende il suo LED.

Durante la melodia di preavviso “chime” (se abilitata), il microfono è momentaneamente inabilitato. La priorità e la modalità di funzionamento del tasto della base microfonica dipende dalle varie impostazioni già descritte. La base microfonica è disattivata da eventi con livello di priorità superiore rispetto all'ingresso (2 o 3) a cui è collegata.

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

POWER OUTPUT 100 V

POWER OUTPUT 70 V

USCITE A TENSIONE COSTANTE 70 / 100 V

- Ogni diffusore deve avere un trasformatore di linea con tensione d'ingresso uguale a quella della linea (70 / 100 V).

- La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella massima erogabile dall'amplificatore (160 W).

POWER OUTPUT

- L'impedenza totale dei diffusori non deve essere inferiore a 4 Ω. Nota: un'impedenza complessiva uguale a 4 Ω permette la massima erogazione di potenza dell'amplificatore; un'impedenza superiore comporta una riduzione della potenza erogata (es. 8 Ω: circa ½ potenza; 16 Ω: circa ¼ potenza); un'impedenza inferiore a 4 Ω sovraccarica l'amplificatore.

- La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore (160 W su 4 Ω).

- La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può richiedere l'uso di cavi con sezioni elevate).

- Non utilizzare contemporaneamente il collegamento a bassa impedenza (4 Ω) e quello ad alta impedenza (70V o 100V); fare ciò sovraccarica l'amplificatore.

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO

IMPORTANTE: La presente sezione del manuale riguarda il solo personale qualificato. Le seguenti operazioni NON devono essere effettuate direttamente dall'utente.

• Togliere la tensione dall'apparecchio (staccando il cavo d'alimentazione dalla presa di rete).
• Rimuovere il coperchio superiore dell'apparecchio.

Individuare il connettore per il cambio di tensione 230 / 115 V dell'alimentatore (nella foto è evidenziato con un quadrato).

Con tensione di rete 230 V, porre (o lasciare) il connettore nella posizione 230Vac (vedere la foto 2) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello destro, guardando il connettore frontalmente).

Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere la foto 3) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello sinistro, guardando il connettore frontalmente).

Rimontare il coperchio superiore dell'apparecchio.

Prima di collegare l'apparecchio rete, assicurarsi che il fusibile inserito nel connettore per l'alimentazione (posto sul pannello posteriore) sia quello corretto per la tensione in uso (leggere le indicazioni poste sotto il connettore stesso).

DIMENSIONS

SPECIFICATIONS

ES 2160

Amplifier specifications

Amplifier Class: D
