AQU Par BAT - Illuminazione Sagitter - Manuale utente e istruzioni gratuiti

Tipo di prodotto	LED Par can a batteria (IP65)
Marca	Sagitter (PROEL SPA)
Modello	AQU Par BAT (SG AQUPARBAT)
Sorgente LED	7 LED RGBW da 10W
Angolo del fascio	10° / 22° (con filtri magnetici per effetto gelo 40° e 60°x10° inclusi)
Range di inclinazione	±140°
Alimentazione	100-240V CA, 50/60Hz o batteria interna 14.8V CC 12Ah
Consumo energetico	70W
Tempo di ricarica della batteria	Circa 8 ore (dal 5% di carica)
Modalità DMX	2, 3, 5, 8, 11 canali
DMX wireless	Ricetrasmettitore integrato (W-DMX)
Opzioni di controllo	Programmi automatici, Programmi personalizzati, Colori statici, Master/Slave, DMX512
Display	Display OLED a colori con navigazione menu
Grado di protezione IP	IP65 - ermetico contro la polvere e protetto contro getti d'acqua
Materiale dell'alloggiamento	Alluminio Al 5052 con elevata resistenza alla corrosione

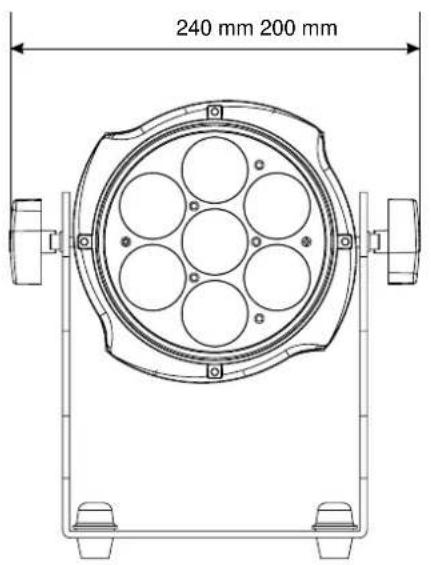

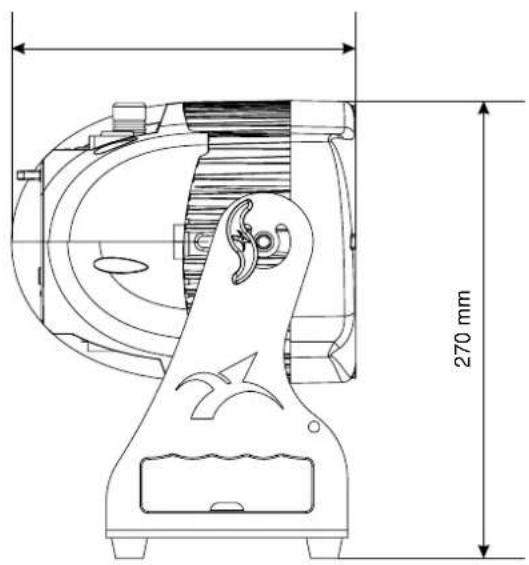

Dimensioni (L x A x P)	240 x 270 x 200 mm
Peso	4.8 kg
Caratteristiche di sicurezza	Anello di sicurezza per cavo; richiede cordino di sicurezza quando sospeso
Intervallo di temperatura operativa	Da +5°C a +40°C ambiente
Temperatura massima dell'alloggiamento (Tb)	70°C
Distanza minima dagli oggetti illuminati	2 metri
Distanza minima da materiali infiammabili	0,5 metri
Superficie di montaggio	Adatto per superfici normalmente infiammabili
Accessori inclusi	Supporto Omega, cavo di alimentazione, 2 filtri per effetto gelo (40° e 60°x10°), manuale utente
Manutenzione	Pulire la lente con spazzola morbida o panno; caricare la batteria almeno una volta al mese

Domande frequenti - AQU Par BAT Sagitter

Quanto tempo ci vuole per caricare completamente la batteria?

La ricarica dal 5% richiede circa 8 ore quando collegata all'alimentazione di rete.

Posso utilizzare l'apparecchio mentre è in carica?

Il manuale consiglia di tenere l'apparecchio spento durante l'intero processo di ricarica per garantire la longevità e la sicurezza della batteria.

Come collego l'apparecchio in wireless a un controller DMX?

È necessario un trasmettitore wireless separato (ad es. SG WECONBOX). Imposta il sottomenu wireless dell'apparecchio su RECEIVER=ON e TRANSMITTER=OFF, quindi premi il pulsante PAIRING sul trasmettitore. L'indicatore wireless diventerà verde quando collegato.

Quali modalità di canale DMX sono disponibili?

L'apparecchio supporta le modalità a 2, 3, 5, 8 e 11 canali. La modalità a 2 canali controlla le macro colore e le macro bianco; la modalità a 11 canali offre controllo completo inclusi stroboscopio, programmi automatici e indirizzamento ID.

Come ripristino le impostazioni di fabbrica dell'apparecchio?

Vai all'opzione FACTORY RESET nel menu SETUP. La password è: UP+DOWN+UP+DOWN+ENTER.

L'apparecchio è adatto per uso esterno?

Sì, con un grado di protezione IP65, è protetto contro l'ingresso di polvere e getti d'acqua, rendendolo adatto per eventi all'aperto.

Qual è l'impostazione massima di potenza LED e come influisce sulla durata della batteria?

La potenza LED può essere impostata su OVERBOOST, HIGH, MEDIUM o LOW (default HIGH). Le impostazioni inferiori prolungano la durata della carica della batteria. Scegli in base alle esigenze di luminosità.

Come pulisco l'apparecchio?

Scollega e lascia raffreddare per almeno 35 minuti. Usa un aspirapolvere o un compressore d'aria con una spazzola morbida o un panno per lenti per rimuovere la polvere. Non utilizzare liquidi o materiali abrasivi.

Posso sostituire la batteria da solo?

Se la batteria è danneggiata, NON RIPARARE. Deve essere sostituita solo da un tecnico qualificato o da un centro assistenza autorizzato.

Cosa devo fare se il segnale DMX viene perso?

Nel menu DMX STATE, puoi scegliere Blackout (le luci si spengono) o Hold (l'ultima scena viene mantenuta) come comportamento di fallback.

MANUALE UTENTE AQU Par BAT Sagitter

1. INTRODUZIONE p. 3
2. ISTRUZIONI DI SICUREZZA p. 4
3. APERTURA CONFEZIONE E CONTROLLO p. 6
4. CARICA DELLA BATTERIA p. 7
5. INSTALLAZIONE ED ACCENSIONE p. 8
6. ISTRUZIONI PER L'USO p. 11
7. MANUTENZIONE p. 17
8. SPECIFICHE TECNICHE p. 18

INDEX:

1. INTRODUCTION p. 19
2. SAFETY INSTRUCTIONS p. 20
3. OPENING AND CONTROL p. 22
4. BATTERY CHARGE p. 23
5. INSTALLATION AND SWITCH ON p. 24
6. SETUP p. 27
7. MAINTENANCE p. 33
8. TECHNICAL SPECIFICATIONS p. 34

1. INTRODUZIONE

Grazie per avere scelto un nostro prodotto!

Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l'utilizzo del dispositivo e di conservarlo per future consultazioni.

Il presente manuale contiene informazioni riguardanti l'installazione e l'utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia non è assunta alcuna responsabilità per eventuali inesattezze. Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto o per intero o in parte senza previo consenso scritto della PROEL. PROEL si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche, funzionali o di design a ciascun proprio prodotto. PROEL non assume alcuna responsabilità sull'uso o sull'applicazione dei prodotti qui descritti.

Il simbolo del cassonetto barrato, riportato sul prodotto o sulla documentazione, indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per

favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Il simbolo del lampo con freccia in un triangolo equilatero intende avvertire l'utilizzatore della presenza di "tensioni elettriche pericolose" non isolate all'interno dell'involucro del prodotto, che possono avere una intensità sufficiente a costituire rischio di scossa elettrica alle persone.

Il punto esclamativo in un triangolo equilatero intende avvertire l'utilizzatore della presenza di importanti istruzioni per l'utilizzo e la manutenzione nella documentazione che accompagna il prodotto.

Il simbolo della F indica che è consentito il montaggio dell'apparecchio su superfici normalmente infiammabili.

Il prodotto a cui questo manuale si riferisce è conforme alle Direttive Europee di cui sono oggetto relative alla sicurezza delle apparecchiature alimentate in Bassa Tensione (LVD) ed alla compatibilità elettromagnetica (EMC)

2. ISTRUZIONI DI SICUREZZA

Attenzione! Questo prodotto non è adatto ad un uso domestico.

Leggere il presente manuale prima di installare e dare corrente all'apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull'apparecchiatura. Si prega di contattare un distributore PROEL per ricevere assistenza riguardo qualsiasi dubbio su come attivare l'apparecchiatura in modo sicuro. Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale.

Non modificare l'apparecchiatura e non installare accessori e kit di aggiornamento che non siano quelli originali PROEL.

Le persone coinvolte nell'installazione e nella manutenzione del dispositivo devono:

- Essere qualificate

- Seguire le istruzioni del presente manuale nei teatri, nelle sale, nei luoghi in cui si svolgono gli eventi, ecc.

VERIFICHE PRIMA DELL'INSTALLAZIONE

Assicurarsi che tutte le parti per il fissaggio del prodotto siano in buone condizioni.

Assicurarsi che il punto di ancoraggio sia stabile prima di posizionare il prodotto.

Il cavo di sicurezza deve essere debitamente agganciato al dispositivo e fissato alla struttura di sostegno in modo che, in caso di cedimento del sistema di supporto primario, si abbia la minore caduta possibile del dispositivo.

Se il cavo di sicurezza si usura, deve essere sostituito con un ricambio originale.

DISTANZA MINIMA DEGLI OGGETTI ILLUMINATI

Il proiettore deve essere posizionato in modo tale che gli oggetti investiti dal fascio di luce siano ad almeno 2 metri dalle lenti del proiettore.

DISTANZA MINIMA DA MATERIALI INFIAMMABILI

Il prodotto deve essere posizionato in modo tale che qualsiasi materiale infiammabile sia ad almeno 0,5 metri da qualsiasi punto della superficie del dispositivo. Non porre mai filtri o altri materiali sopra le lenti o sull'asse ottico.

SUPERFICI DI MONTAGGIO

Adatto per il montaggio su superfici con caratteristiche ignifughe normali e/o infiammabili.

TEMPERATURE DI RIFERIMENTO

Il range di temperatura ambiente d'utilizzo del dispositivo varia tra +5°C (min) e +40°C (max), al di fuori di tale intervallo l'apparecchio non deve essere utilizzato.

La temperatura massima dell'alloggiamento Tb=70°C non deve mai essere superata. Non ostruire le ventole di scarico, garantire uno spazio libero di almeno 0,5 metri attorno ai fori di aerazione.

CLASSE DI PROTEZIONE IP65

Il dispositivo è protetto dalla penetrazione di polvere (prima cifra 6) e da getti d'acqua (seconda cifra 5).

Apparecchio adatto per uso esterno.

PROTEZIONE CONTRO LE SCOSSE ELETTRICHE

Quando alimentato dalla rete elettrica, il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un'efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione del prodotto dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.

COLLEGAMENTO ALLA RETE DI ALIMENTAZIONE

Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico qualificato.

Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali l'apparecchio è progettato, come indicato nella targhetta dei dati elettrici. Tale targhetta indica anche la potenza assorbita a cui è necessario fare riferimento per valutare il numero massimo di dispositivi da collegare alla linea elettrica, al fine di evitare sovraccarichi.

Se il cavo di alimentazione esterno di questa apparecchiatura da illuminazione è danneggiato, deve essere sostituito con un cavo speciale, disponibile esclusivamente presso i rivenditori PROEL.

Non attivare mai l'apparecchiatura con lenti e/o coperture mancanti o danneggiate.

In caso di non utilizzo, si consiglia di scollegare il proiettore dalla rete elettrica.

MANUTENZIONE

Prima di iniziare qualsiasi operazione di manutenzione o pulire il prodotto, togliere la tensione dalla rete di alimentazione e scollegare il cavo dal dispositivo.

Dopo lo spegnimento non rimuovere alcuna parte del dispositivo per almeno 35 minuti onde evitare il rischio di bruciature.

Le lenti, se danneggiate, devono essere sostituite con ricambi originali.

AVVERTENZE

ATTENZIONE. Non guardare direttamente la fonte luminosa.

Non guardare il fascio di luce con lenti, occhiali, specchi o strumenti ottici similari che potrebbero modificare la convergenza di luce, arrecando gravi danni a persone e/o cose.

ATTENZIONE! PERICOLO PER GLI OCCHI!Non guardare direttamente la fonte di luce

3. APERTURA DELLA CONFEZIONE E CONTROLLO

Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l'imballaggio per la verifica.

ATTENZIONE!Se l'apparecchio è stato esposto a drastici sbalzi di temperatura, lasciare spenta l'unità finché non raggiunge la temperatura ambiente in quanto la presenza di condensa potrebbe danneggiare il prodotto se acceso.

Controllare che la scatola contenga i seguenti articoli:

N° 1 SG AQUPARBAT
N° 1 Staffa di appendimento
N° 1 Cavo di alimentazione
N° 1 Filtro frost 40°
N° 1 Filtro frost 60°x10°
N° 1 Manuale Utente

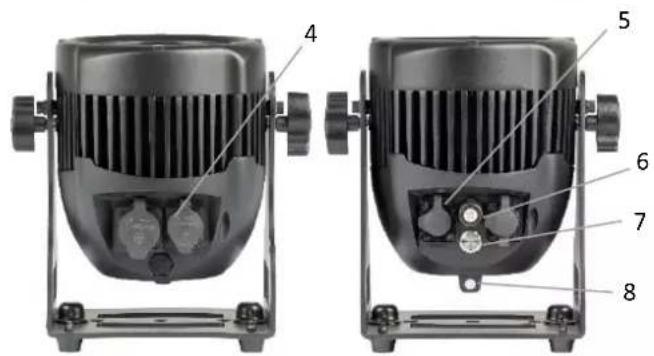

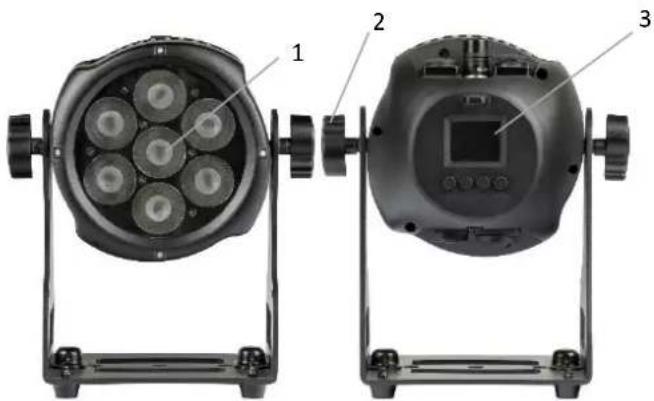

1 - Lenti frontali
2 - Manopola di serraggio
3 – Display e pulsantiera
4 - AC Input/Output
5 - DMX IN/OUT
6 - Antenna Wireless
7 – Pulsante di accensione
8 – Occhiello per fune di sicurezza

4.1 - CARICA ATTRAVERSO L'ALIMENTAZIONE DI RETE

• Collegare l'apparecchio alla rete elettrica tramite l'apposito cavo di alimentazione fornito a corredo
• Il tempo di ricarica standard per un faro con livello della batteria del 5% è di circa 8 ore
• Durante la carica, l'icona della batteria (visibile sul display), mostrerà il livello di carica. A carica completata, l'icona sarà interamente verde:

4.2 - CARICA ATTRAVERSO IL FLIGHT CASE

- DURANTE TUTTO IL PROCESSO DI CARICA DELLE BATTERIE IL COPERCHIO SUPERIORE DEL FLIGHT CASE DEVE RIMANERE APERTO - DURANTE TUTTO IL PROCESSO DI CARICA DELLE BATTERIE I PROIETTORI DEVONO ESSERE SPENTI

Per un corretto uso del proiettore si raccomanda di: - Caricare almeno una volta al mese - Non portare il livello di carica della batteria al di sotto del 5%

5. - INSTALLAZIONE ED ACCENSIONE

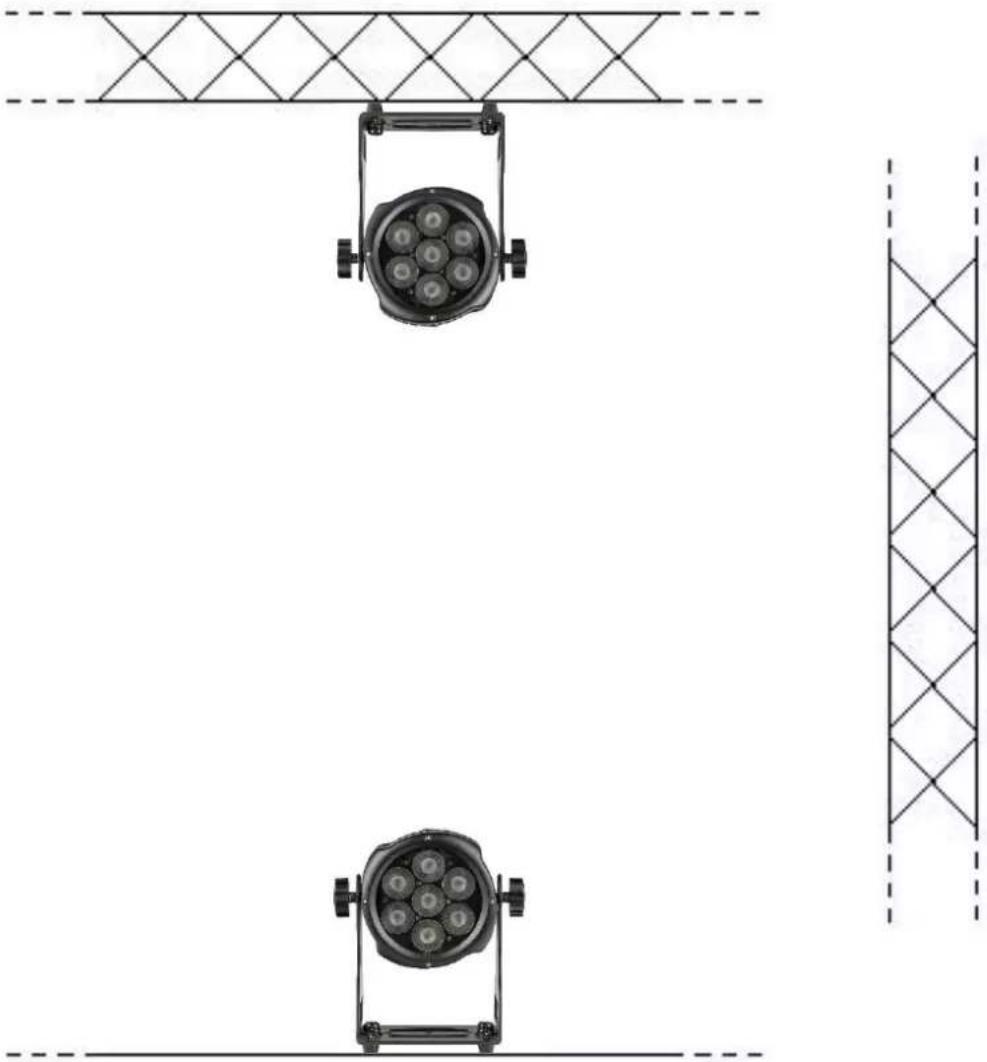

5.1 - INSTALLAZIONE PRODOTTO

• Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità.
• L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, o in appendimento a soffitto o su truss.

ATTENZIONE! E' OBBLIGATORIOil montaggio della fune di sicurezza (PLH232 – PLH248 vendute separatamente) nel caso in cui il prodotto sia appeso a soffitto o su truss. Ad eccezione di quando il dispositivo è appoggiato a pavimento, il montaggio del cavo di sicurezza è obbligatorio.

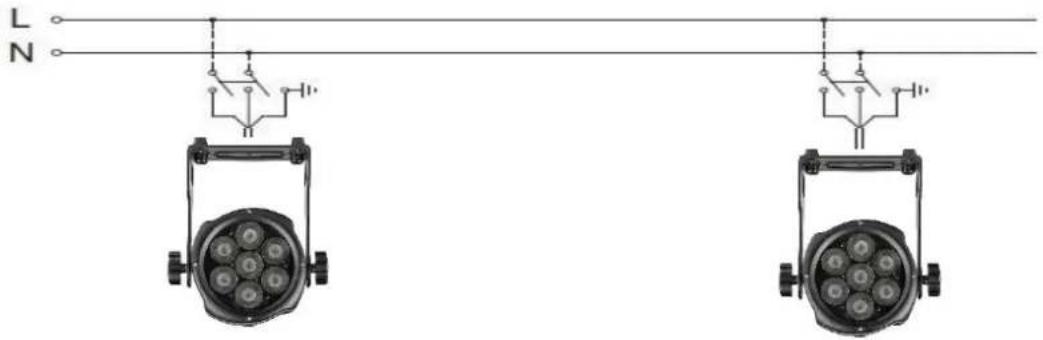

5.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE

Quando alimentato dalla rete, il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un'efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.

Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico qualificato.

Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali il dispositivo è progettato, come indicato nella targhetta dei dati elettrici.

5.3.1 - Collegamento tramite cavo

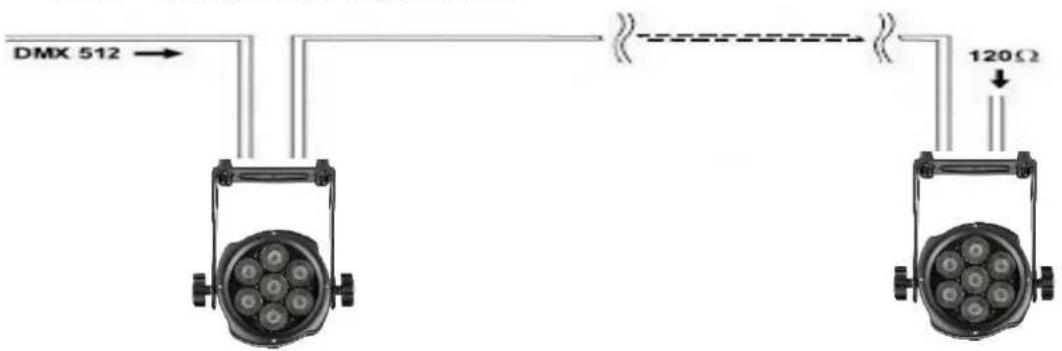

E' necessario utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5).

Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate. Le terminazioni devono essere effettuate con connettori maschio/femmina tipo XLR a 3 pin. È necessario inserire sull'ultimo apparecchio uno spinotto terminale con una resistenza da 120Ohm (minimo 1/4 W) tra i terminali 2 e 3.

IMPORTANTE: I cavi non devono entrare in contatto tra di loro o con l'involucro metallico dei connettori. L'involucro stesso deve essere collegato alla calza di schermo ed al piedino 1 dei connettori.

La modalità wireless deve essere spenta (RECEIVER=OFF / TRANSMITTER=OFF)

5.3.2 – Collegamento tramite Wireless

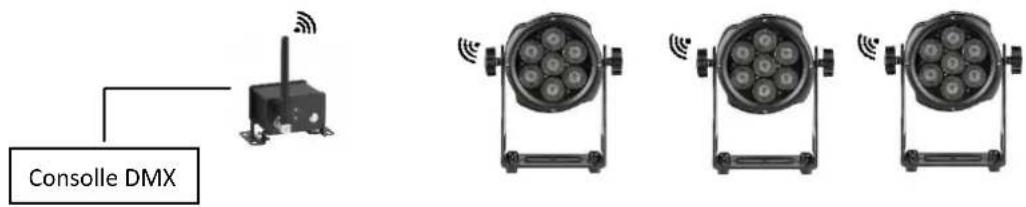

• Accendere e collegare il trasmettitore SG WECONBOX / SG WECONBOXIP (venduto separatamente) ad una consolle DMX impostandolo alla modalità trasmettitore (LED BLU-modalità di default).
• Nel proiettore entrare nel sottomenu WIRELESS ed impostare RECEIVER=ON - TRANSMITTER=OFF, premere ENTER. Si accenderà l'indicatore di stato wireless, la cui colorazione è spiegata in dettaglio nella tabella seguente.
• Impostare l'indirizzo DMX del proiettore e la modalità canali desiderata e tornare al menu principale.
• L'indicatore stato wireless, ed il led di stato DMX sul display potranno assumere le seguenti combinazioni

Stato LED DMX ed indicatore wireless	Descrizione
Entrambi rosso lampeggiante	DMX non collegato e trasmettitore wireless spento o non accoppiato
Entrambi lampeggianti: DMX rosso – Wireless verde	DMX non collegato, trasmettitore acceso ed accoppiato al proiettore
Entrambi verde fisso	DMX collegato, trasmettitore acceso ed accoppiato al proiettore

- E' necessario poi accoppiare il proiettore al trasmettitore seguendo le successive indicazioni:

1. Dopo aver acceso il proiettore ed il trasmettitore, se non ci sono nuovi trasmettitori a cui accoppiare, esso si accoppia automaticamente all'ultimo trasmettitore a cui era stato precedentemente accoppiato.
2. Se invece è necessario effettuare l'accoppiamento ad un nuovo trasmettitore, bisogna prima cancellare le impostazioni del vecchio accoppiamento wireless:

a. Entrare nel menu RELEASE, premere ENTER e successivamente premere il pulsante UP o DOWN attendere che il messaggio "Clear connect – SUCCESS" scompaia dal display.

1. Per accoppiare il proiettore ed il nuovo trasmettitore seguire le seguenti indicazioni:

a. Premere e rilasciare il pulsante PAIRING sul trasmettitore.
b. Quando l'indicatore di stato wireless sui proiettori si accenderà verde (dopo circa 5 secondi), l'accoppiamento è stato effettuato correttamente. L'indicatore sarà verde lampeggiante nel caso in cui il trasmettitore non sia ancora stato collegato alla consolle DMX, in caso contrario sarà verde fisso.

E' possibile disaccoppiare contemporaneamente un gruppo di proiettori dal trasmettitore a cui sono associati: premendo per circa 5 secondi il pulsante PAIRING del trasmettitore e rilasciandolo quando il relativo led di stato lampeggia. Tutti i dispositivi ad esso accoppiati saranno rilasciati (indicatore di stato wireless rosso lampeggiante).

6. - ISTRUZIONI PER L'USO

6.1 - MAPPA DEL MENU'

Livello 1	Livello 2	Livello 3	Livello 4	Descrizione
DMX ADDRESS	001 – 512			Indirizzo DMX
CHANNELS MODE	02			Modalità 2 canali
	03			Modalità 3 canali
	05			Modalità 5 canali
	08			Modalità 8 canali
	11			Modalità 11 canali
DMX STATE	Blackout			Blackout per interruzione DMX
	Hold			Ultima scena per interruzione DMX
MANUAL MODE	Red	000 – 255 (default 000)
	Green	000 – 255 (default 000)
	Blue	000 – 255 (default 000)
	White	000 – 255 (default 000)
	Color	001 – 050 (default 001)
	Strobe	000 – 020 (default 000)
	Dimmer	000 – 255 (default 255)
AUTO MODE	Auto	01 – 15
	Speed	01 – 31 (01 min – 31 max)
WHITE MACRO	2500K			Macro temperature di colore
	3000K
	3500K
	4000K
	4500K
	5000K
	6000K
	7000K
	8000K
	9000K
	10000K
SLAVE MODE	Slave			Modalità Slave
CUSTOM MODE	01 - 11			Programmi personalizzati
EDIT MODE	PR01 – PR11	SC01 – SC32	Red (000 – 255)	Impostazioni per programmi personalizzati
			Green (000 – 255)
			Blue (000 – 255)
			White (000 – 255)
			Fade (000 – 030)
			Flash (000 – 030)
			Strobe (000 – 030)
			Time (000 – 030)
UPLOAD (*)				Trasferimento programmi personalizzati tra due proiettori
SET UP	Key Lock	5s / OFF (default OFF)		Blocco display – PWD = UP+DOWN+UP+DOWN+ENTER
	LCD Black	ON / 30s (default 30s)		Retroilluminazione display
	Max Temp	70°C		Impostazione max temperatura – PWD=UP+DOWN+UP+DOWN+ENTER
	Dimmer All	000 – 255		Impostazione massimo dimmer
	LED Power	OVERBOOST - HIGH - MEDIUM - LOW (default HIGH)		Impostazione massimo potenza LED (legata alla durata della batteria)
	Rate	600Hz – 1200Hz – 2400Hz – 4800Hz – 15000Hz (default 600HZ)		Frequenza refresh LED
	Dimmer curve	Curv1 – Curv2 – Curv3 – Curv4 (default Curv1)		Curve dimmer
	Id number			Assegnazione Id
	White Balance	Red (000 – 255) (default 255)		Calibrazione colori
		Green (000 – 255) (default 255)
		Blue (000 – 255) (default 255)
		White (000 – 255) (default 255)
INFO	Hardware ver			Versione Hardware
	Software ver			Versione software
	Working time			Totale ore funzionamento
	Current time			Ore funzionamento corrente
	RDM UID			RDM
FACTORY RESET				Reset impostazioni di default – PWD = UP+DOWN+UP+DOWN+ENTER
WIRELESS	RECEIVER	ON / OFF		Attivazione modalità ricevitore
	TRANSMITTER	ON / OFF		Attivazione modalità trasmettitore
RELEASE	+/-			Disaccoppiamento wireless

(*) Per utilizzare la funzione UPLOAD:

• selezionare il proiettore in cui sono memorizzati tutti i programmi CUSTOM
• selezionare tutti i proiettori su cui si vogliono scaricare tutti i programmi CUSTOM del primo e collegarli in catena DMX con il primo tramite cavo DMX
• i proiettori senza programmi custom andranno settati in modalità SLAVE
• dal primo proiettore selezionare la funzione UPLOAD ed inserire la password UP-DOWN-UP-DOWN-ENTER. In tutti i proiettori SLAVE saranno scaricati i programmi del master
• ATTENZIONE: eventuali programmi presenti nei proiettori SLAVE saranno eliminati

6.2 - MODALITA' MASTER/SLAVE CON CAVO

In questa modalità possono essere collegate più unità insieme come un'unica catena e funzionare in modo sincronizzato.

1. Collegare insieme tutte le unità dal connettore DMX OUT a DMX IN.
2. Definire la prima unità della catena come Master, tutte le altre unità devono essere impostate in modalità SLAVE.
3. Far funzionare l'unità Master in modalità Automatica o Statica per far funzionare l'intero sistema. L'intera catena di unità Slave si comporterà come l'unità Master.
4. IMPORTANTE: durante il funzionamento con cavo, la modalità wireless deve essere spenta (RECEIVER=OFF / TRANSMITTER=OFF)

6.3 - MODALITA' MASTER/SLAVE CON WIRELESS

E' possibile far funzionare l'intera catena in Master / Slave anche in modalità Wireless

1. Scegliere quali devono essere i proiettori SLAVE;
2. Nel sottomenu WIRELESS impostare RECEIVER=ON - TRANSMITTER=OFF e premere ENTER

3. Entrare nel menu RELEASE, premere ENTER e successivamente premere il pulsante UP o DOWN e attendere che il messaggio "Clear connect – SUCCESS" scompaia dal display. A questo punto l'unità SLAVE è pronta per accettare i segnali dal master;

4. Impostare lo SLAVE sotto il menu SLAVE e premere ENTER;

5. Scegliere poi l'unità che farà da MASTER e selezionare le modalità Automatiche o statiche che essa dovrà effettuare. La modalità selezionata verrà eseguita solo sull'unità master.

6. Nell'unità MASTER entrare sotto il menu WIRELESS, impostare RECEIVER=OFF - TRANSMITTER=ON e premere ENTER in entrambi i casi. Il trasmettitore sarà attivato. Rientrare di nuovo nel sottomenu TRANSMITTER=ON e premere di nuovo ENTER, la scritta ON sarà evidenziata. Premere ancora ENTER, l'evidenziazione sulla scritta ON scompare. In questo modo verrà effettuato l'accoppiamento tra il master e gli slave. Dopo circa 10 secondi tutti gli slave eseguiranno lo stesso programma del master.

7. Per scollegare tutti gli SLAVE contemporaneamente dal MASTER, nell'unità MASTER, entrare nel menu RELEASE dell'unità MASTER, premere ENTER e successivamente premere il

pulsante UP o DOWN e attendere che il messaggio "Clear connect – SUCCESS" scompaia dal display. A questo punto tutti gli SLAVE saranno disconnessi dal MASTER

ATTENZIONE: questa ultima operazione va fatta quando si smette di utilizzare la catena MASTER /SLAVE, nel caso in cui la catena non serva più per usi successivi. Se questa operazione non viene fatta e ci si dimentica di quale sia il MASTER, bisogna applicare la procedura al punto 3 per ogni singola unità

6.4 - MODALITA' DMX

Modalità 2 canali

Canale	Funzione	Valori	Descrizione
1	Macro colori	000 – 023	Nessuna funzione
		024 – 027	Red
		028 – 031	Green
		032 – 035	Blue
		036 – 039	Orange
		040 – 043	Cyan
		044 – 047	Magenta
		048 – 051	White
		052 – 055	Yellow
		056 – 059	Pink
		060 – 063	Violet
		064 – 067	Aquamarine
		068 – 071	Pale blue
		072 – 075	Full white
		076 – 079	Cool white
		080 – 083	Day light
		084 – 087	Warm white
		088 – 091	Tungsten
		092 – 095	Medium amber
		096 – 099	Straw
		100 – 103	Spring yellow
		104 – 107	Light rose
		108 – 111	Dark pink
		112 – 115	Magenta 2
		116 – 123	Med blue green
		124 – 127	Blue 2
		128 – 131	Bright pink
		132 – 135	Medium blue
		136 – 139	Violet
		140 – 143	Medium yellow
		144 – 147	Apricot
		148 – 151	Pale yellow
		152 – 155	Pale Lavender
		156 – 159	Pale yellow 2
		160 – 163	Evening blue
		164 – 167	Surprise pink
		168 – 171	Scarlet
		172 – 175	Surprise peach

		176 – 179	Light peach
		180 – 183	Warm white 2
		184 – 187	Mauve
		188 – 191	Bright blue
		192 – 195	Alice blue
		196 – 199	Rose indigo
		200 – 203	Urban blue
		204 – 207	Cool blue
		208 – 211	Light salmon
		212 – 215	Mayan sun
		216 – 219	Cherry rose
		220 – 222	Flesh pink
		223 – 255	Skelton exotic sangria
2	Macro bianco	0	No functions
		001 – 023	2500 K
		024 – 047	3000 K
		048 – 071	3500 K
		072 – 095	4000 K
		096 – 119	4500 K
		120 – 143	5000 K
		144 – 167	6000 K
		168 – 191	7000 K
		192 – 215	8000 K
		216 – 225	9000 K
		226 – 255	10000 K

Modalità 3 canali

Canale	Funzione	Valori	Descrizione
1	Colore	000 – 255
2	Saturazione	000 – 255
3	Luminosità	000 – 255

Modalità 5 canali

Canale	Funzione	Valori	Descrizione
1	Master Dimmer	000 – 255	Master dimmer da 0 a 100%
2	Rosso	000 – 255	Dimmer rosso
3	Verde	000 – 255	Dimmer verde
4	Blu	000 – 255	Dimmer blu
5	Bianco	000 – 255	Dimmer bianco

Modalità 8 canali

Canale	Funzione	Valori	Descrizione
1	Master dimmer	000 – 255	Master dimmer da 0 a 100%
2	Strobo	000 – 009	Nessuna funzione (LED ON)
		010 – 189	Strobo da lento a veloce
		190 – 199	Nessuna funzione (LED ON)
		200 – 249	Strobo random da lento a veloce
		250 - 255	Nessuna funzione (LED ON)
3	Rosso	000 – 255	Dimmer rosso
4	Verde	000 – 255	Dimmer verde
5	Blu	000 – 255	Dimmer blu
6	Bianco	000 – 255	Dimmer bianco
7	Modalità automatiche	000 – 007	Nessuna funzione
		008 – 023	AUTO 1
		024 – 039	AUTO 2
		040 – 055	AUTO 3
		056 – 071	AUTO 4
		072 – 087	AUTO 5
		088 – 103	AUTO 6
		104 – 119	AUTO 7
		120 – 129	AUTO 8
		130 – 151	AUTO 9
		152 – 168	AUTO 10
		169 – 183	AUTO 11
		184 – 199	AUTO 12
		200 – 255	AUTO 13
8	Velocità	000 – 255	Velocità modalità automatiche da lento a veloce

Modalità 11 canali

Canale	Funzione	Valori	Descrizione
1	Master dimmer	000 – 255	Master dimmer da 0 a 100%
2	Strobo	000 – 009	Nessuna funzione (LED ON)
		010 – 189	Strobo da lento a veloce
		190 – 199	Nessuna funzione (LED ON)
		200 – 249	Strobo random da lento a veloce
		250 - 255	Nessuna funzione (LED ON)
3	Rosso	000 – 255	Dimmer rosso
4	Verde	000 – 255	Dimmer verde
5	Blu	000 – 255	Dimmer blu
6	Bianco	000 – 255	Dimmer bianco
7	Macro colori	000 – 023	Nessuna funzione
		024 – 027	Red
		028 – 031	Green
		032 – 035	Blue
		036 – 039	Orange
		040 – 043	Cyan
		044 – 047	Magenta
		048 – 051	White
		052 – 055	Yellow
		056 – 059	Pink
		060 – 063	Violet
		064 – 067	Aquamarine
		068 – 071	Pale blue
		072 – 075	Full white
		076 – 079	Cool white
		080 – 083	Day light
		084 – 087	Warm white
		088 – 091	Tungsten
		092 – 095	Medium amber
		096 – 099	Straw
		100 – 103	Spring yellow
		104 – 107	Light rose
		108 – 111	Dark pink
		112 – 115	Magenta 2
		116 – 123	Med blue green
		124 – 127	Blue 2
		128 – 131	Bright pink
		132 – 135	Medium blue
		136 – 139	Violet
		140 – 143	Medium yellow
		144 – 147	Apricot
		148 – 151	Pale yellow
		152 – 155	Pale Lavender
		156 – 159	Pale yellow 2
		160 – 163	Evening blue
		164 – 167	Surprise pink
		168 – 171	Scarlet
		172 – 175	Surprise peach
		176 – 179	Light peach
		180 – 183	Warm white 2
		184 – 187	Mauve
		188 – 191	Bright blue
		192 – 195	Alice blue
		196 – 199	Rose indigo
		200 – 203	Urban blue
		204 – 207	Cool blue
		208 – 211	Light salmon
		212 – 215	Mayan sun
		216 – 219	Cherry rose
		220 – 222	Flesh pink
		223 – 255	Skelton exotic sangria
8	Macro bianco	000	Nessuna funzione
		001 – 023	2500 K
		024 – 047	3000 K
		048 – 071	3500 K
		072 – 095	4000 K
		096 – 119	4500 K
		120 – 143	5000 K
		144 – 167	6000 K
		168 – 191	7000 K
		192 – 215	8000 K
		216 – 225	9000 K
		226 – 255	10000 K
9	Modalità automatiche	000 – 007	Nessuna funzione
		008 – 023	AUTO 1
		024 – 039	AUTO 2
		040 – 055	AUTO 3
		056 – 071	AUTO 4
		072 – 087	AUTO 5
		088 – 103	AUTO 6
		104 – 119	AUTO 7
		120 – 129	AUTO 8
		130 – 151	AUTO 9
		152 – 168	AUTO 10
		169 – 183	AUTO 11
		184 – 199	AUTO 12
		200 – 255	AUTO 13
10	Velocità	000 – 255	Velocità modalità automatiche da lento a veloce
11	Indirizzo ID	000 – 255	Indirizzo ID (vedere dettagli nella tabella seguente)

Indirizzo ID (Canale 11)

Indirizzo DMX	Indirizzo ID	Indirizzo DMX	Indirizzo ID	Indirizzo DMX	Indirizzo ID	Indirizzo DMX	Indirizzo ID
000 – 009	All IDs	170 – 179	17	223	34	240	51
010 – 019	1	180 – 189	18	224	35	241	52
020 – 029	2	190 – 199	19	225	36	242	53
030 – 039	3	200 – 209	20	226	37	243	54
040 – 049	4	210	21	227	38	244	55
050 – 059	5	211	22	228	39	245	56
060 – 069	6	212	23	229	40	246	57
070 – 079	7	213	24	230	41	247	58
080 – 089	8	214	25	231	42	248	59
090 – 099	9	215	26	232	43	249	60
100 – 109	10	216	27	233	44	250	61
110 – 119	11	217	28	234	45	251	62
120 – 129	12	218	29	235	46	252	63
130 – 139	13	219	30	236	47	253	64
140 – 149	14	220	31	237	48	254	65
150 – 159	15	221	32	238	49	255	66
160 – 169	16	222	33	239	50

7. - MANUTENZIONE

Per garantire ottime prestazioni, l'apparecchio deve essere pulito frequentemente. Scollegare l'apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un'aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata.

Le lenti, come qualsiasi altra parte eventualmente danneggiata, devono essere sostituite con ricambi originali.

• Per mantenere una buona efficienza, si raccomanda di caricare la batteria almeno una volta al mese
• Le migliori performance di una batteria al litio si raggiungono dopo almeno 3 cicli completi di carica
• Non mettere in corto i poli della batteria al fine di evitare surriscaldamento o incendio della stessa. In caso di stoccaggio delle batterie, isolare sempre i poli.
• Se la batteria è danneggiata NON TENTARE DI RIPARARLA. Essa deve essere sostituita

8. - SPECIFICHE TECNICHE

• Alimentazione: 100-240V, 50/60HZ o batteria 14,8VDC - 12Ah
• Led: 7x10 W - RGBW
• Angolo TILT: ± 140^
  • Potenza totale assorbita: 70 W
  • Angolo apertura fascio: 10°/22°
  • 2 filtri frost magnetici inclusi: 40° - 60°x10°
• Modalità operative: Auto Programs, Custom programs, Static colors, Master/slave, DMX512
  • DMX: 2, 3, 5, 8, 11 canali
• Wireless DMX transceiver
• Display a colori per impostazione indirizzo e funzioni
• Grado di protezione IP65
• Alluminio Al 5052 con alta resistenza alla corrosione
  • Dimensioni (L x A x P): mm. 240x270x200
• Peso kg 4,8

1. - INTRODUCTION

Via alla Ruenia, 37/43

64027 Sant'Omero (TE) - ITALY

Tel.[phone]

Fax [phone]

P.I. 00778590679

N.Reg.AEE IT 08020000002762
