MANUALE UTENTE LTE 14-H210 A .R SCHOLTES

Oui Non Non Tableau des options

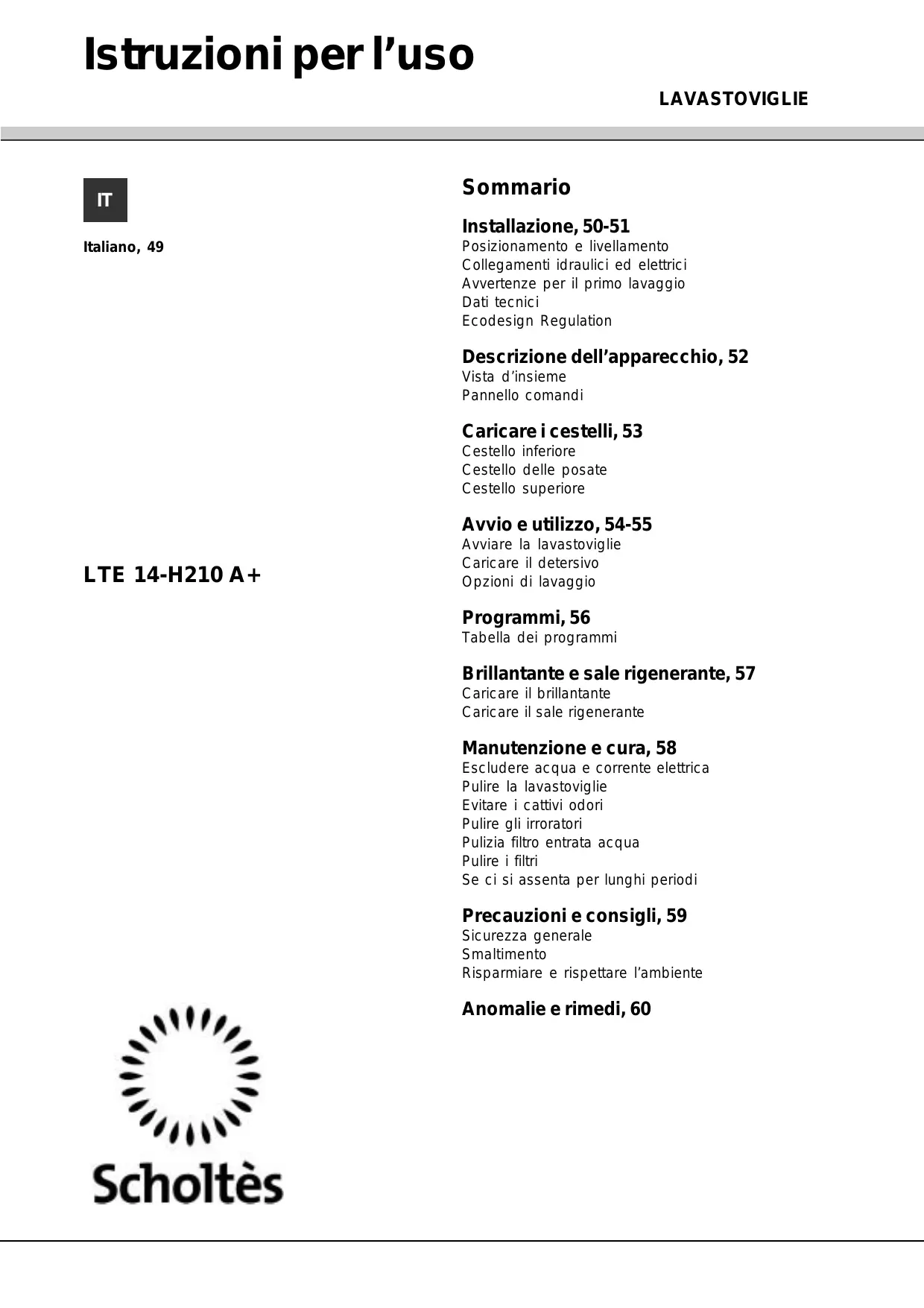

Sommario Installazione, 50-51 Italiano, 49 Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici Ecodesign Regulation Descrizione dell’apparecchio, 52 Vista d’insieme Pannello comandi Caricare i cestelli, 53 Cestello inferiore Cestello delle posate Cestello superiore Avvio e utilizzo, 54-55

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio Programmi, 56 Tabella dei programmi Brillantante e sale rigenerante, 57 Caricare il brillantante Caricare il sale rigenerante Manutenzione e cura, 58 Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi Precauzioni e consigli, 59 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Anomalie e rimedi, 60 Installazione

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Questo apparecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio: - aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro; - case coloniche; - utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale; - bed and breakfast. Posizionamento e livellamento

1. Disimballare l’apparecchio e controllare che

non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore. Collegamento del tubo di carico dell’acqua

• A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.
• A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda. Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza). La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi a lato). Fare attenzione che nel tubo non ci siano né pieghe né strozzature. Collegamento del tubo di scarico dell’acqua collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm.

2. Sistemare la lavastoviglie facendo aderire i fianchi o

lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio).

3. Posizionare la lavastoviglie su un pavimento piano e

rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

4. Per regolare l’altezza del piedino posteriore, agire

sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Collegamenti idraulici ed elettrici L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato. La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica. L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi. I tubi di carico e di scarico dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione.

Il tubo di scarico deve essere ad un’altezza compresa tra 40 e 80 cm. dal pavimento o piano d’appoggio della lavastoviglie (A). Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno. Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Presente solo su alcuni modelli. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple. Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili. Striscia anticondensa* Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa. Avvertenze per il primo lavaggio Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l’acqua trabocchi. Selezionare il grado di durezza dell’acqua (vedi Tabella Durezza, capitolo Brillantante e sale rigenerante). Dopo il caricamento del sale la spia MANCANZA SALE* si spegne. Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante. Il cavo non deve subire piegature o compressioni. Dati Tecnici Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza) Capacità Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57 14 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche Dimensioni L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etichettatura) -2002/96/EC (Smaltimento) ECODESIGN REGULATION Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico. Consumi di stand-by: Consumo di left-on mode: 4,5 W - consumo di off mode: 1,3 W Tabella con consumi per i cicli principali Condizioni standard* INTENSIVO NORMALE Condizioni utente** Consumo Energia (KWh/ciclo) Consumo di acqua (l/ciclo) Durata (min/ciclo) Consumo Energia (KWh/ciclo) Consumo di acqua (l/ciclo) Durata (min/ciclo) 1,50 1,20

*I dati del programma sono valori di misura di laboratorio ricavati secondo la norma europea EN 50242. ** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.

Cestello superiore Irroratore superiore Ribaltine Regolatore altezza cestello Cestello inferiore Irroratore inferiore Cestello posate Filtro lavaggio Serbatoio sale Vaschette detersivo e serbatoio brillantante Targhetta caratteristiche Pannello comandi*** Pannello comandi Tasto Selezione Programma Spia Mancanza Brillantante Spia e tasto Pastiglie multifunzione Spia Mezzo carico inferiore Spia ON-OFF Tasto On-Off/Reset Spia Mezzo carico Superiore Spia Mancanza Sale Indicatore luminoso numero programma Tasto Mezzo carico Tasto Avvio Ritardato Spie Avvio Ritardato *** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Caricare i cestelli Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti. Dopo aver caricato, controllare che gli irroratori ruotino liberamente. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse. Cesto inferiore e cestino posate Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto. Ribaltine a posizione variabile Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole, insalatiere e padelle. Il cestino delle posate può essere di tipo diverso, scomponibile o non scomponibile a seconda dei modelli di lavastoviglie. Il cestino non scomponibile deve essere posizionato solo nella parte anteriore del cesto inferiore. Entrambi sono muniti di griglie superiori per una migliore disposizione delle posate. I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale. Si consiglia l’utilizzo di stoviglie idonee al lavaggio in lavastoviglie.

• Presente solo in alcuni modelli. Variabili per numero e posizione. Le ribaltine sono posizionabili su due altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto. I calici possono essere posizionati stabilmente alle ribaltine, inserendo lo stelo del bicchiere nelle apposite asole. Alcuni modelli di lavastoviglie sono dotati di un vassoio scorrevole che può essere utilizzato per contenere posate di servizio o tazze di piccole dimensioni. Per migliori prestazioni di lavaggio, evitare di caricare sotto al vassoio stoviglie ingombranti. Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa. E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO. Non sollevare o abbassare MAI il cesto su un solo lato. Aprire i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura). Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovere verso l’alto o verso il basso; lasciare ricadere il cesto accompagnandolo. Stoviglie non adatte al lavaggio in lavastoviglie
• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

Avviare la lavastoviglie

1. Aprire il rubinetto dell’acqua.

2. Aprire la porta e premere il tasto ON-OFF: si sente un breve

bip, la spia ON/OFF, il display e le spie opzioni si illuminano.

3. Dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi Caricare i cestelli).

5. Selezionare il programma in base alle stoviglie e al loro

grado di sporco (vedi tabella dei programmi) premendo il tasto P.

6. Selezionare le opzioni di lavaggio (vedi a lato).

7. Avviare chiudendo la porta: un lungo bip avvisa dell’inizio

8. Alla fine due bip brevi e uno lungo segnalano la fine del

programma e lampeggia il numero del programma sul display. Aprire la porta, spegnere l’apparecchio premendo il tasto ONOFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per

evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo, la macchina si spegne automaticamente. PROGRAMMI AUTO*:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficiente ed economico. La durata dei programmi auto potrà variare per l’ntervento del sensore. Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente. Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detersivi per lavaggio a mano. Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. L’utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale. vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo

2. Dosare il detersivo consultando

la Tabella dei programmi:

• in polvere: vaschette A e B.
• pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della

vaschetta e chiudere il coperchio fino allo scatto. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolungata premere il tasto ON/OFF, la macchina si spegne con un bip lungo. Riaccendere la macchina con il tasto ON/ OFF e selezionare il nuovo programma e le eventuali opzioni; avviare chiudendo la porta. Aggiungere altre stoviglie Senza spegnere la macchina, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

• Presente solo su alcuni modelli.

Opzioni di lavaggio Pastiglie Multifunzione (Tabs) Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte e si sentono 2 bip brevi. Avvio ritardato È possibile posticipare di 3, 6, 9 ore l’avvio del programma:

1. Premere il tasto AVVIO RITARDATO: a ogni pressione si

sente un segnale acustico e viene visualizzato il tempo selezionato;

2. Selezionare il programma e chiudere la porta: dopo il bip

inizia il conto alla rovescia;

3. A tempo scaduto, la spia si spegne e il programma si avvia.

Per modificare il ritardo e selezionare un tempo inferiore premere il tasto AVVIO RITARDATO. Per annullarlo premere il tasto in successione finché non si spegne la spia del ritardo selezionato. Il programma si avvia alla chiusura della porta. Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura. Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina. L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma. L’ opzione PASTIGLIE MULTIFUNZIONE rimane impostata alle successive accensioni della macchina se non deselezionata. L’utilizzo delle pastiglie è consigliato solo dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione (vedi tabella delle opzioni). Mezzo carico sul cesto superiore o inferiore PROGRAMMA SELFCARE Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO in successione: il triangolo relativo al carico scelto si illumina e si attiva il lavaggio solo sul cesto superiore o solo su quello inferiore. Questo programma igienizzante, permette di pulire a fondo l’interno della lavastoviglie riducendo la formazione di cattivi odori. Ricordarsi di caricare le stoviglie solo sul cesto superiore o inferiore e di dimezzare la quantità di detersivo.

Tabella Opzioni ATTENZIONE Il programma di lavaggio SELFCARE, va utilizzato con prodotti specifici monodose per la cura della lavastoviglie (seguire le indicazioni sulla confezione) e con lavastoviglie VUOTA.

• Presente solo su alcuni modelli.

Per le OPZIONI consultare la tabella Opzioni presente nella pagina dell’Avvio e Utilizzo. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Indicazioni per la scelta dei programmi Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. Stoviglie e pentole normalmente sporche. Programma standard giornaliero. Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella). Lavaggio preliminare in attesa di completare il carico al pasto successivo. Detersivo (A) = vaschetta A (B) = vaschetta B polvere liquido pastiglie 29 g (A) 6 g (B) 29 ml (A) 6 ml (B) 1 (A)

Opzioni Durata del programma (tolleranza ±10%) Hrs. Min. Programmi che prevedono l’asciugatura

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Ciclo economico e veloce da utilizzare per stoviglie poco sporche subito dopo l'uso. (2 piatti +2 bicchieri + 4 posate+1 pentola + 1 padellino)

Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto superiore + piatti delicati, nel cesto inferiore).

Lavaggio differenziato sui due cesti: delicato sul superiore per cristalli e bicchieri, energico per pentole sul cesto inferiore.

Pentole estremamente sporche o con residui di cibo essiccato. Ciclo igienizzante di pulizia dell’interno della lavastoviglie da utilizzare solo a lavastoviglie VUOTA e con detergenti specifici.

Note: le migliori prestazioni dei programmi “Quotidiano e Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.

• Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_EN_LVS@indesitcompany.com Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaino da cucina = 5 g.di polvere = 5 ml di liquido circa

Brillantante e sale rigenerante Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Seguire le indicazioni riportate sulla confezione. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese. Caricare il brillantante Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando sul pannello si accende la spia MANCANZA BRILLANTANTE*;

1. Aprire il serbatoio ruotando il

tappo (G) in senso antiorario.

2. Versare il brillantante

evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numeri bassi (1-3).
• se ci sono gocce d’acqua o macchie di calcare girare verso i numeri alti (4-6). Impostazione durezza dell’acqua Ogni lavastoviglie è corredata di un dolcificatore dell’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce l’inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell’acqua. Il dato è reperibile presso l’Ente erogatore dell’acqua potabile. - Aprire la porta ed accendere la macchina premendo il tasto ON/OFF. - Premere il tasto P per circa 5 secondi; si sentono due bip brevi e lampeggia lentamente sul display il numero di regolazione di durezza impostato (Il decalcificatore è impostato di fabbrica sul n° 3). - Premere il tasto P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5* Vedi tabella durezza acqua). - Per uscire dalla funzione attendere alcuni secondi o premere un tasto delle opzioni* o spegnere la macchina con il tasto ON/OFF. Se si utilizzano le pastiglie multifunzione, riempire comunque il serbatoio del sale. Tabella Durezze Acqua livello

mmol/l 0-1 1,1 - 2 2,1 - 3 3,1 - 6 Autonomia media** contenitore sale mesi 7 mesi 5 mesi 3 mesi 2 mesi 5* 34 - 50 61 - 90 6,1 - 9 2/3 settimane Da 0°f a 10°f si consiglia di non utilizzare sale.

• con impostazione 5 la durata può prolungarsi. ** con 1 lavaggio al giorno (°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:
• quando il galleggiante verde* non è visibile osservando il tappo del sale;
• quando sul pannello si accende la spia MANCANZA SALE*;

1. Estrarre il cesto inferiore e svitare il tappo

del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il

serbatoio di acqua fino al bordo.

3. Posizionare l’imbuto* (vedi figura) e

riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto*, eliminare i residui di sale dall’imbocco;

sciacquare il tappo sotto l’acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l’acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde*) E’ consigliabile effettuare questa operazione ad ogni caricamento del sale. Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore). Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

• Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie
• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori
• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili. Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto. L’irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l’alto. Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto. - Chiudere il rubinetto dell’acqua. - Svitare l’estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.
• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sia priva di impurit. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie. Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell’acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.

Precauzioni e consigli L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsabile della loro sicurezza.
• È necessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico.
• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario chiudere il rubinetto dell’acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non toccare mai la resistenza.
• Non appoggiarsi o sedersi sulla porta aperta: l’apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare.
• Tenere il detersivo e il brillantante fuori dalla portata dei bambini.
• Gli imballaggi non sono giocattoli per bambini. Risparmiare e rispettare l’ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi).
• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l’opzione Mezzo carico* (vedi Avvio e utilizzo).
• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* (vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso. Detersivi senza fosfati, senza cloro e contenenti enzimi
• Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.
• Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.
• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

• Presente solo su alcuni modelli.

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi

• Spegn ere la m acc hina con il tasto ON/OFF, riaccendere dopo u n m inuto circa e reim postare il prog ramm a.
• La spina non è b e n inse rita nella p resa di corrent e.
• La po rta de lla la va stovi glie non è be n chiusa. La porta non si chiude

• La serratu ra è scatt ata; spingere en ergicam ente la po rt a f ino a sentire il “clack”. La lavas toviglie no n scaric a acqua.

• Le stovigli e sbatt ono tra loro o contro gl i irro ratori.
• Eccessiva prese nza di schium a: il detersivo non è dosa to adeg uatam ente o n o n è idon eo al la vag gio in la vastovigli e . (ve di Avvi o e utilizzo). Su stoviglie e bicc hieri ci sono depositi calca rei o una patina biancas tra.

• Ma nca il sale rig e ne rant e o la sua reg ola zion e no n è a degu a ta alla dure zza dell’acq ua (ved i Brillantante e s al e).
• Il tappo d el serbat o io del s ale non è chiuso ben e.
• Il brilla ntante è es a urito o i l dosaggio è insufficiente. Su stoviglie e bicc hieri ci sono stria ture o sfuma tu re blua stre.

• Il dosaggi o del b ri lla ntante è eccessivo. Le stoviglie sono p oco asciutte.

• È stato selezionat o un pro gram m a senza asciugatu ra.
• Il brilla ntante è es a urito o i l dosaggio è insufficiente (vedi Brilla ntante e sale).
• La regol azi one d e l bril lant ante no n è ade guata.
• Le stovig lie sono in m ateri ale antia derente o in plastica. Le stoviglie non sono pulite.

La lavas toviglie no n carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip)* (lampeggia la spia ON/OFF e il display visualizza il numero 6). Al larme al tubo di carico dell’acqua/Filtrino entra ta acqua inta sato. (lampeggia la spia ON/OFF e il display visualizza il numero 7)

Il prog ram m a non è ancora term inato. Il tubo di scarico d ell’ acqu a è pieg ato (vedi Installa zio ne). Lo scarico del la vell o è ostruito. Il filtro è intasato da residu i di cibo. I cestelli sono tropp o carichi (ved i Caricare i cest elli). Le stovigli e non son o sistemate ben e. Gli irro rato ri non so n o libe ri di ruota re. Il prog ramm a di lavag gio è t ropp o bla ndo (ve di Prog ram m i ). Eccessiva prese nza di schium a: il dete rsivo non è dosa to adeg uatam ente o n o n è idon eo al la vag gio in la vastovigli e . (ve di Avvi o e utilizzo). Il tappo del b rilla ntante n on è stato chiuso correttam en te. Il filtro è sporco o in tasato (vedi Ma nuten zio ne e cura). Manca il sale rige ne rante (vedi Brilla ntante e sale ). Ma nca l’acqu a nel la rete id rica. Il tubo di carico de ll’acqu a è piegat o (vedi Installa zion e ). Aprire il ru binetto e l’a ppa recchio si avvia d opo pochi m inuti. L’ap pa recchio si è bloccato perché non si è interve nuti a l suono dei b ip. Spegnere l a m acc hina con il tasto ON/OFF, aprire il ru binetto e d opo alcuni secondi ri acc ende re p rem endo lo stesso tasto. Rip rog ramm are la m acchina e ria vvi are.

• Spegn ere la m acc hina pre m endo il tasto ON/OFF. Chiud ere il ru binetto dell’acqu a pe r evit a re al lag a m enti, staccare la spina dell a corre nte. Controlla re che i l filtro e n trata acqua n on sia intasato d a im purità. (ve dere capitolo " Man uten zi one e Cura" ) Manual de Instrucciones
