Tipo di prodotto	Stazione di ricarica / Altoparlante Bluetooth portatile
Marca	Trevi
Modello	XR 84 Plus
Dimensioni (L x l x h)	160 x 70 x 70 mm
Peso	380 g
Alimentazione	5 V ⎓ 1 A (USB)
Batteria ricaricabile	Litio 3,7 V / 1200 mAh
Potenza di emissione Bluetooth	0,8 mW
Frequenza Bluetooth	2,4 GHz
Frequenza radio FM	87,5 - 108,0 MHz
Funzioni principali	Bluetooth, micro SD, USB, radio FM, AUX IN, vivavoce, comandi di riproduzione
Ingressi / Porte	Micro USB (carica), Micro SD, USB, AUX IN (jack 3,5 mm)
Indicatore di carica	LED rosso (acceso in carica, spento quando carica)
Temperatura di carica consigliata	5 °C a 35 °C
Durata massima di carica	4 ore
Pulizia	Panno morbido leggermente umido; evitare solventi e abrasivi
Precauzioni di sicurezza	Non utilizzare con tensione >5 V; evitare campi magnetici, calore, umidità, polvere, vibrazioni; lasciare 5 cm di spazio intorno; scollegare se penetra liquido
Protezione dell'udito	Non ascoltare a volume troppo alto per evitare danni all'udito
Smaltimento	Non gettare nei rifiuti domestici; seguire la raccolta differenziata

Domande frequenti - XR 84 Plus Trevi

Come accendere il dispositivo XR 84 Plus?

Per accendere l'altoparlante, effettuare una pressione lunga sul pulsante di accensione (8).

Come accoppiare il dispositivo in Bluetooth?

Accendere l'altoparlante, premere il tasto MODE fino a sentire 'Bluetooth mode'. Sul proprio dispositivo, cercare l'altoparlante denominato 'XR 84 PLUS' e inserire il codice PIN '0000' se necessario.

Come utilizzare la radio FM?

Inserire il cavo Micro USB nella presa (1) per funzionare da antenna. Selezionare la funzione radio con MODE, quindi premere a lungo MODE per avviare la scansione e la memorizzazione automatica delle stazioni.

Come caricare la batteria?

Spegnere il dispositivo. Collegare il cavo USB fornito (Micro USB) alla presa (1) e l'altra estremità a una porta USB o caricabatterie 5V/1A. La spia rossa si accende e poi si spegne quando la carica è terminata. Non superare 4 ore di carica.

Cosa fare se il Bluetooth non si connette?

Rimuovere il dispositivo dall'elenco Bluetooth del telefono, riavviare l'altoparlante ed effettuare una nuova ricerca. Assicurarsi che nessun altro dispositivo sia connesso.

Come riprodurre musica da una scheda micro SD?

Inserire una scheda Micro SD nello slot (2). La riproduzione inizia automaticamente. Utilizzare i pulsanti (5) e (6) per cambiare traccia e (8) per pausa/ripresa.

Come utilizzare l'ingresso AUX?

Accendere l'altoparlante. Collegare un cavo Micro USB/Jack alla presa AUX IN (4) e l'altra estremità al dispositivo esterno. Avviare la riproduzione dal dispositivo esterno.

Come regolare il volume?

Premere e tenere premuto il pulsante Volume - (5) o Volume + (6) per regolare il volume.

Come pulire il dispositivo?

Utilizzare un panno morbido leggermente umido. Evitare l'uso di solventi o sostanze abrasive.

Cosa fare se del liquido penetra all'interno?

Scollegare immediatamente il dispositivo e portarlo al centro assistenza autorizzato TREVI più vicino.

MANUALE UTENTE XR 84 Plus Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

NOTE D'USO

Non usare alimentatori con un voltaggio superiore a 5V -, causa il danneggiamento del riproduttore.

- Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

- Evitare di posizionare il riproduttore:

- Vicino a campi magnetici.

- Vicino a fonti di calore come caloriferi e stufe.

- In luoghi molto umidi come stanze da bagno, piscine, ecc...

- In luoghi molto polverosi.

- In luoghi soggetti a forti vibrazioni.

- Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

- Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.

- Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.

- Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.

- L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

- Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE

• Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.
• Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.
• Non ricaricare la batteria per un tempo superiore alle 4 ore.
• La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata.
• La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.
• Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettedo in carica una batteria non completamente esaurita, la sua durata

risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte. - Evitare di tenere la batteria sotto carica tutta la notte.

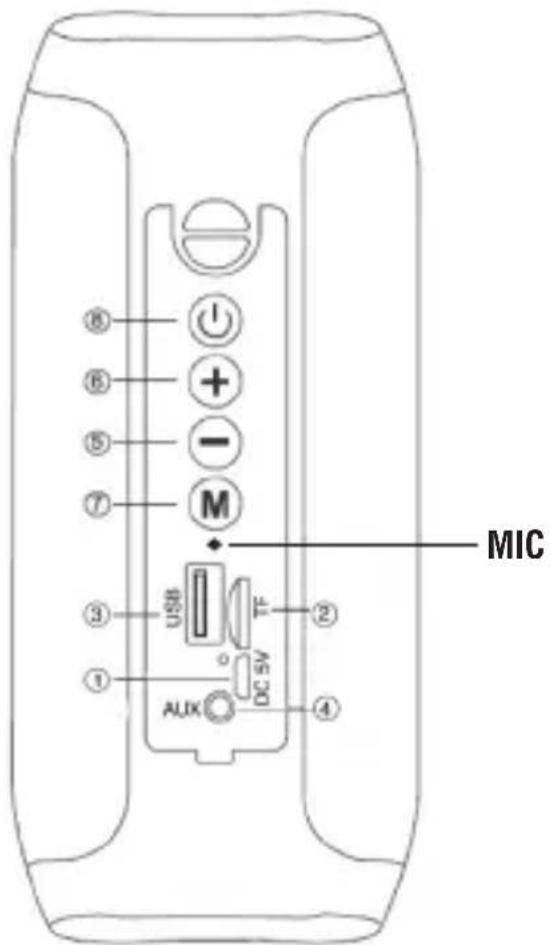

DESCRIZIONE COMANDI

1. Presa micro USB per ricarica con indicatore led:
   Rosso: acceso durante la ricarica, si spegne a carica ultimata.
2. Ingresso memoria microSD
3. Ingresso USB

4. Ingresso AUX IN

5. Tasto Volume- / Traccia precedente

6. Tasto Volume+ / Traccia successiva

7. Tasto MODE

8. Tasto Accensione/Spegnimento/Play/Pausa

MIC. Microfono per funzione vivavoce

RICARICA

Il diffusore deve essere ricaricato da spento.

1. Tramite il cavo USB in dotazione, collegare il lato con la presa Micro USB alla presa micro USB (1) del diffusore e l'altra estremità alla porta USB di un PC o di un carica batterie USB (5V, 1A non incluso).
2. L'indicatore Led rosso si accenderà ad indicare lo stato di carica, a carica terminata si spegnerà.

Nota: quando la batteria é in fase di esaurimento la voce guida riprodurrà il messaggio di avvertimento “Battery is low, recharge” per alcune volte prima che il dispositivo si spenga automaticamente.

FUNZIONAMENTO DI BASE

Per accendere lo speaker, premere a lungo il pulsante di accensione/spegnimento (8). Premere il tasto MODE(7) per scegliere tra:

• Modalità Bluetooth.
• Modalità Micro SD, se presente una memoria di tipo Micro SD nella slot (2) l'apparecchio comincerà la riproduzione dei brani musicali automaticamente
• Modalità USB, se presente una memoria di tipo USB nella slot (3) l'apparecchio comincerà la riproduzione dei brani musicali automaticamente.
• Modalità Radio (solo versione export).

REGOLAZIONE VOLUME

Premere e tenere premuto i tasti Volume - (5), Volume + (6) per regolare il volume.

• Accendere lo speaker.
• Collegare il cavo Micro USB/Jack (in dotazione) alla presa AUX IN (4) e l'altra estremità (Jack 3,5mm) all'apparecchio esterno.
• Avviare la riproduzione dall'apparecchio esterno.

• Accendere lo speaker.
• Inserire una scheda Micro SD nello slot (2) tenendo i contatti elettrici rivolti verso la presa Usb oppure inserire una memoria USB.
• La riproduzione partirà in automatico.
• Premere una volta il tasto - (5) per passare al brano precedente, premere una volta il tasto + (6) per passare al brano successivo.
• Premere il tasto (8) per mettere in pausa, premerlo nuovamente per riprendere la riproduzione.

1. Posizionare lo speaker vicino al dispositivo Bluetooth da accoppiare.
2. Accendere lo speaker e premere il tasto MODE (7) fino a quando la voce guida riproduce il messaggio “Bluetooth mode”.
3. Seguire le istruzioni del vostro dispositivo per ricercare lo speaker.
4. Ricercare ed accoppiare lo speaker nominato "XR 84 PLUS" e inserire il PIN "0000" se richiesto.
5. Ad accoppiamento avvenuto (si udirà un suono di conferma) sara' possibile riprodurre i brani musicali.

Note:

• L'altoparlante Bluetooth funziona solamente con una connessione alla volta, la connessione non può essere interrotta durante il normale funzionamento.
• Quando l'accoppiamento Bluetooth con dispositivi esterni fallisce, eliminare un altro dispositivo Bluetooth nell'elenco delle connessioni, riavviare l'altoparlante Bluetooth e cercare nuovamente il segnale.

COMANDI DISPONIBILI IN MODALITÀ BLUETOOTH

• Per iniziare la riproduzione musicale premere il tasto (8) o avviarla dal proprio dispositivo.
• Premere una volta il tasto (5) per passare al brano precedente, premere una volta il tasto (6) per passare al brano successivo.
• Premere il tasto (8) per mettere in pausa, per riprendere la riproduzione musicale, premerlo nuovamente.
  In caso di collegamento con un telefono, quando si riceve una chiamata, si udirà un avviso sonoro.
• Premere una volta il tasto (8) per aprire la chiamata ed attivare la funzione vivavoce, ripremerlo per terminare la chiamata.
• Premere a lungo il tasto (8) per rifiutare la chiamata.

Prima dell'utilizzo in funzione Radio, è necessario inserire il cavo Micro USB alla presa (1), in modo che funga da antenna ricevente.

• Con il tasto MODE (7) selezionare la funzione radio (si udirà la riproduzione radio).
• Premere a lungo il tasto MODE(7) per avviare la scansione e memorizzazione automatica delle stazioni radio.
• Una volta memorizzate le stazioni, premere il tasto (5) per selezionare la stazione precedente oppure il tasto (6) per selezionare la stazione successiva.

CARATTERISTICHE TECNICHE

Batteria Ricaricabile: ...... Interna al Lithio 3.7V, 1200mAh

Alimentazione: 5V --- 1A

Potenza max di trasmissione Bluetooth:0,8mW

Frequenza di trasmissione Bluetooth: . 2,4GHz

Dimensioni: 160 x 70 x 70 mm

Peso: 380 gr.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: l'operazione di rimozione e smaltimento è riservata esclusivamente al personale tecnico specializzato!

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

Per rimuovere la batteria:

1. Rimuovere la tela di copertura sopra gli speaker.
2. Svitare tutte le viti presenti e separare la parte frontale del mobile da quella posteriore.
3. Individuare la batteria, smontarla e rimuoverla.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

USAGE NOTES

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XR 84 PLUS è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet: https://www.trevi.it/dms/zidi/TREVI/DOCXR84PLUS.pdf
