DYC 71013 NBX-S - Asciugatrice HOOVER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Asciugatrice a condensazione
Modello	DYC 71013 NBX-S
Marca	Hoover
Capacità del cestello	115 litri
Carico massimo	10 kg (cotone)
Altezza	85 cm
Larghezza	60 cm
Profondità	60 cm
Classe di efficienza energetica	B
Tensione / Frequenza	220-240 V, 50 Hz
Consumo energetico (spento)	0.15 W
Consumo energetico (modalità attesa)	0.75 W
Programmi di asciugatura	Tutti gli asciugamani, Asciutto da armadio, Asciutto da stendere, Asciutto da stiro, Rilassamento, Lana, Mix & Dry, Camicie
Funzioni speciali	Avvio differito (1-24h), Anti-piega, Selezione tempo, Pulsante acrilico/sintetico
Tipo di filtro	Filtro pelucchi (pulire dopo ogni ciclo)
Pulizia del condensatore	Pulizia regolare necessaria (rimovibile)
Rimozione dell'acqua	Contenitore dell'acqua (6 kg pieno) o kit opzionale per scarico
Opzioni di installazione	Libera installazione; impilabile con kit adatto (Mod 35100019 o 35900120)
Apertura della porta	Carica frontale, reversibile? Non specificato
Caratteristiche di sicurezza	Fase di raffreddamento, blocco porta, blocco bambini? Non specificato
Garanzia	Fare riferimento alla scheda di garanzia; assistenza GIAS

Domande frequenti - DYC 71013 NBX-S HOOVER

Come si pulisce il filtro pelucchi?

Aprire lo sportello, estrarre il filtro verso l'alto, aprirlo e rimuovere delicatamente i pelucchi con una spazzola morbida o con le dita. Non usare acqua. Chiudere il filtro e reinserirlo a scatto.

Come svuotare il contenitore dell'acqua?

Estrarre il contenitore dell'acqua dall'impugnatura (peso pieno circa 6 kg), inclinarlo per svuotarlo dal beccuccio, quindi reinserirlo: prima la base, poi spingere la parte superiore fino allo scatto. Premere Avvio/Pausa per riprendere l'asciugatura.

Perché il tempo di asciugatura è troppo lungo o i capi non sono completamente asciutti?

Controllare di aver selezionato il programma corretto, se i capi sono stati centrifugati correttamente, se il filtro pelucchi è pulito o se l'asciugatrice è sovraccarica. Assicurarsi anche che il condensatore non sia ostruito.

Posso installare l'asciugatrice sopra una lavatrice?

Sì, ma utilizzare un kit di sovrapposizione adatto: Mod 35100019 per profondità lavatrice ≥49 cm, o Mod 35900120 per profondità inferiori. Seguire le istruzioni fornite con il kit.

Con quale frequenza devo pulire il condensatore?

Regolarmente, per mantenere l'efficienza. Rimuovere il pannello inferiore, ruotare le leve di blocco in senso antiorario, estrarre il condensatore, lavare sotto acqua corrente per rimuovere i pelucchi, assicurarsi che la guarnizione sia posizionata, quindi rimontare e bloccare le leve.

Cosa significa l'indicatore "Cura filtro"?

Si accende quando il filtro pelucchi necessita di pulizia. Pulirlo prima di avviare il ciclo successivo. Se il bucato non si asciuga, controllare il filtro anche se l'indicatore è spento.

Come si utilizza la funzione Avvio differito?

Premere ripetutamente il pulsante Avvio differito per impostare un ritardo da 1 a 24 ore. Il display mostra il ritardo. Premere Avvio/Pausa per iniziare il conto alla rovescia; l'indicatore lampeggerà.

Quali tipi di tessuti non devono essere asciugati in asciugatrice?

Non asciugare lana, seta, tessuti delicati, calze di nylon, ricami, decorazioni metalliche, rifiniture in PVC/pelle, scarpe da ginnastica, sacchi a pelo o articoli trattati con fluidi per lavaggio a secco o gomma. Controllare sempre le etichette di cura.

Come posso annullare un programma in corso?

Premere il pulsante Avvio/Pausa per 3 secondi. Il display mostrerà 0:00 e lampeggerà per indicare che il programma è stato resettato. È quindi possibile selezionare un nuovo programma.

Cosa devo fare se l'asciugatrice è rumorosa?

Spegnere l'asciugatrice, staccare la spina e contattare il servizio GIAS. Non tentare di ripararla da soli. Potrebbe essere applicato un costo se il problema è dovuto a un'installazione errata.

MANUALE UTENTE DYC 71013 NBX-S HOOVER

Informazioni Sulla Consegna 73

Consigli di Sicurezza 73

Utilizzo 74

Installazione 75

La Biancheria 75

Ventilazione 76

Tutela Dell'ambiente 77

Servizio Gias 77

Installazione 77

Requisiti Elettrici 77

Regolazione dei Piedini 77

Kit d Montaggio Tubo dScarico: Istruzioni Per il Montaggio 78

Preparazione della Biancheria 79

Preparazione dei Capi 79

Evitare di Asciugare 79

Risparmio Energia 79

Selezione della Biancheria 79

Guida Ad una Corretta Asciugatura 79

Comandi e Spie Di Segnalazione 80

Selezione del Programma 80

Portellone e Filtro 81

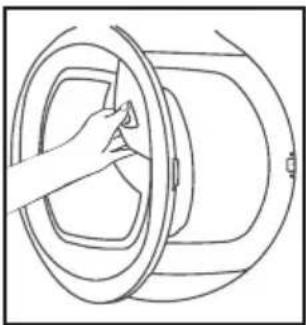

Apertura del Portellone 82

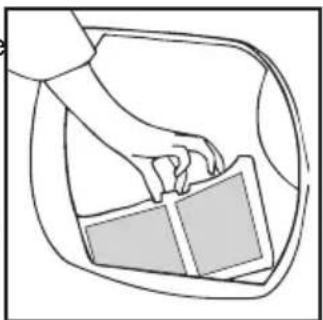

Filtro 82

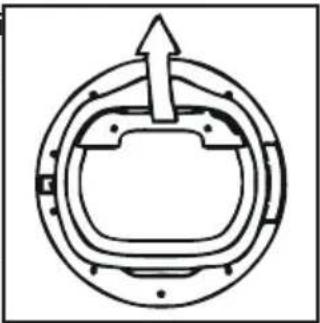

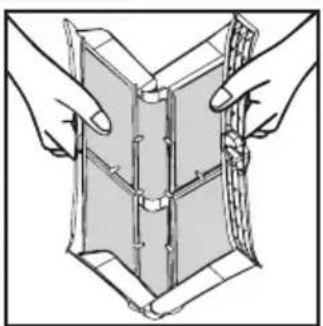

Spia di Pulizia Filtro 82

Vaschetta Dell'acqua 82

Per Togliere La Vaschetta 82

Condensatore 83

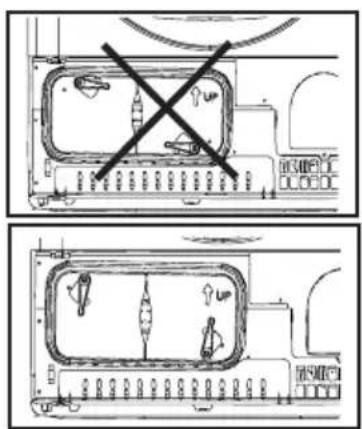

Per Togliere II Condensatore 83

Funzionamento 83

Partenza Ritardata 84

Annullamento e Azzeramento del Programma 84

Pulizia e Manutenzione Ordinaria 84

Pulizia Dell'asciugatrice 84

Specifiche Tecniche 84

Ricerca Guasti 85

Servizio Assistenza Clienti 85

Ricambi 85

Servizio Assistenza Gias 85

INTRODUZIONE

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Informazioni sulla Consegna

Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

• Libretto di istruzioni
  • Certificato di garanzia
  • Etichetta efficienza energetica

Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS.

La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell'apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio.

CONSIGLI DI SICUREZZA

Utilizzo

• Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all'utilizzo sicuro dell'apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochi con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione.
• ATTENZIONE L'uso improprio dell'asciugatrice può provocare rischio di incendio.
• Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio:

- aree di ristoro di negozi, uffici o altri ambienti di lavoro;

- negli agriturismo;

- dai clienti di hotel, motel o altre aree residenziali simili;

- nei bed & breakfast.

Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

CONSIGLI DI SICUREZZA

Utilizzo

• La macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d'uso e di installazione.
  • Non toccare l'asciugatrice con mani o piedi umidi o bagnati.
  • Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina.
  • Non consentire ai bambini di giocare con la macchina o con i suoi comandi.
• ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo.
• ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie 🔒, quando l'asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C.
  • Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina.
  • Se si presume che la macchina sia guasta, non continuare ad usarla.
• Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi.
• Dopo il ciclo di asciugatura, l'interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.
  • L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi.
  • Massimo carico di asciugatura: far riferimento all'etichetta energetica10kg
  • L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio
• ATTENZIONE: mai fermare un' asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva

CONSIGLI DI SICUREZZA

Installazione

• Prima dell'uso, controllare che il prodotto non presenti segni visibili di danni. Non usare in caso di danni e contattare il Servizio Assistenza GIAS.
  •Non utilizzare adattatori, connettori multipli e/o prolunghe.
  •Non installare l'asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina.
  • L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice.

La Biancheria

•Non asciugare capi non lavati nell'asciugatrice.
•ATTENZIONE Evitare asciugare articoli trattati con prodotti di pulizia a secco.
•ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessut impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice.

• Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell'asciugatura idonea.
  • Gli indumenti devono essere introdotti nell'asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti.
• Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l'uso di prodotti infiammabili in prossimità della macchina.
• Evitare ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d'irritazione cutanea.
• I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice.
  •Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni.

INTRODUZIONE

CONSIGLI DI SICUREZZA VENTILAZIONE

Il locale in cui viene installata l'asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l'asciugatrice è in funzione.

- Installare il retro della macchina vicino al muro o ad una parete verticale.

•Ci dovrebbe essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito.

- Non scaricare l'aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.

- Controllare frequentemente il filtro dopo l'uso, e pulirlo, se necessario.

•Dopo l’uso ispezionare il filtro antifilacce e, se necessario, pulirlo.

- Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell'aria.

- EVITARE ASSOLUTAMENTE d'installare la macchina contro tendaggi.

•Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per separarli, considerando la seguente configurazione.

- Kit Mod 35100019: per una macchina profonda almeno 49 cm. - Kit Mod 35900120: per una macchina profonda almeno 51 cm.

Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.

Non installare il prodotto in luoghi freddi o dove vi sia il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +2°C e +35°C. Nel caso l'asciugatrice venga utilizzata in ambienti con basse temperature (tra +2°C e +15°C) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento.

Tutela dell'ambiente

• Tutti i materiali utilizzati per l'imballaggio sono ecologici e riciclabili. Smaltite l'imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento.
• Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell'alimentazione dalla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell'oblò.

Direttiva Europea 2002/96/CE

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita. Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

Servizio GIAS

Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consigliamo di rivolgersi esclusivamente al servizio assistenza autorizzato GIAS.

Nel caso in cui la macchina non funzioni tamente o sia fuori uso, spegnere e are la spina dalla presa. Per la riparazione persi al Centro Assistenza GIAS.

Requisiti Elettrici

Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofas e. Contro l l are c h e il circuito dell'alimentazione sia idoneo per valori di corrente di almeno 10A.

•L'elettricità può essere estremamente pericolosa
•L'apparecchio deve essere opportunamente collegato a terra.

- La presa e la spina dell'apparecchio devono essere dello stesso tipo.

- La presa e la spina dell'apparecchio devono essere dello stesso tipo.

- Non utilizzare adattatori multipli e/o prolunghe.

- Una volta completata l'installazione, la spina deve risultare accessibile e facilmente scollegabile.

- Non utilizzare adattatori multipli e/o prolunghe. - Una volta completata l'installazione, la spina deve risultare accessibile e facilmente scollegabile.

L'apparecchio con marchio CE è conforme alle direttive europee 2004/108/EC, 2006/95/EC e successive modifiche.

La chiamata può essere soggetta a pagamento, le cause di malfunzionamento della macchina ho attribuibili a un'installazione non corretta.

Nel caso risulti danneggiato, il cavo di entazione dell'apparecchio dev'essere tamente sostituito con apposito cavo ribile ESCLUSIVAMENTE presso il servizio dmbi. L'installazione deve essere effettuata da one competenti.

Non inserire la spina nella presa e non accen- e la macchina finché l'installazione non sarà a completata. Ai fini della sicurezza personale è enziale che l'asciugatrice venga installata ettamente. In caso di dubbi sull'installazione, gersi al Servizio Assistenza GIAS.

Regolazione dei Piedini

Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per gar ant ire una perfetta messa in bolla.

Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di essicazione, l'acqua normalmente raccolta può essere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stesso sistema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un sistema di scarico in superficie. Il sistema con il tubo di scarico dell'acqua di rifiuto deve essere situato accanto all'essiccatore a tamburo.

Il kit contiene: 1 tubo flessibile, 1 collare per tubi.

AVVERTENZA! Spegnere e togliere la ma dell'essiccatore dalla presa di mentazione elettrica prima di eseguire alsiasi operazione.

Montare il Kit Come Indicato di Seguito:

1. Inclini la macchina all'indietro.

2. Il tubo delle acque di rifiuto è situato sul lato destro della macchina (vedi l'immagine).

Utilizzando un paio di pinze, togliere il collare di fissaggio del tubo dal ponte che si trova più vicino al lato posteriore della macchina.

1. Estrarre il tubo flessibile dal raccordo del ponte.

1. Utilizzando il raccordo e i collari per tubi in dotazione, collegare il tubo flessibile nero del kit al tubo precedentemente rimosso dal raccordo del ponte.

2. Inserire il tappo per chiudere il tubo flessibile rimanente.

3. Accertarsi che il nuovo tubo flessibile non si attorcigli sui piedi ni ment re la macchina viene spinta nella sua posizione d'origine.

4. Colleghi il nuovo tubo flessibile di scolo al tubo delle acque di rifiuto.

5. Collegare alla presa di alimentazione.

PREPARAZIONE DELLA BIANCHERIA

Prima di utilizzare l'asciugatrice per la prima volta:

• Leggere attentamente il presente libretto d'istruzioni.
  • Togliere tutti gli articoli presenti all'interno del cestello.
  • Pulire l'interno del cestello e il portellone con un panno umido in modo da eliminare l'eventuale polvere depositata durante il trasporto.

Preparazione dei Capi

Verificare che la biancheria da asciugare sia idonea per l'asciugatura meocanica, come indicato dai simboli sull'etichetta di lavaggio dei vari articoli.

Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all'esterno. Introdurre i capi nel oestello uno ad uno, in modo che non si aggroviglino.

Evitare Di Asciugare:

Articoli di lana, seta, tessuti delicati, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle, scarpe da gimastica, articoli pesanti come sacchi a pelo ecc.

IMPORTANTE: Evitare di asdiugare articoli preventivamente trattati con prodotti di pulizia a secco o capiingomme (pericolo d'incendio o esplosione).

Nel corso degli ultimi 15 minuti, il carico viene sempre asciugato con aria fredda.

Peso Massimo di Asciugatura

• Capiin cotone
  Max. 10 kg
• Capisintetici
  Max. 4 kg

Selezionare La Biancheria Nel Modo Seguente:

* In base ai simboli delle etichette di lavaggio

Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Articolo idoneo per l'asciugatura meccanica.

Asciugatura ad alta temperatura. Solo asciugatura a bassa temperatura.
Articolo non idoneo all'asciugatura meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all'asciugatura meccanica.

• In base al quantitativo ed alla pesantezza

Se il catico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

*Inbase altipoditessuto

Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto.

Articoli sintetici: Camicette, camicie, tute eoc. in poliestere o poliammide e misti cotone/sintetici.

• In base al modo di proclusione

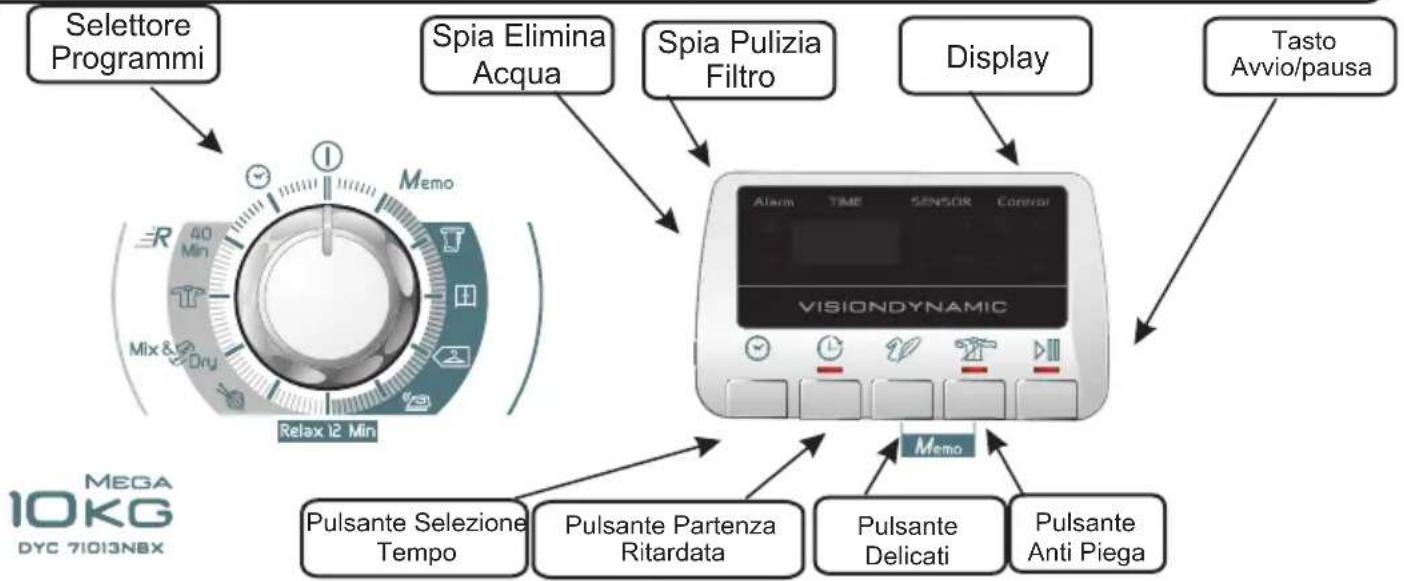

COMANDI E SPIE DI SEGNALAZIONE

Pannello di Comando e Spie Luminose

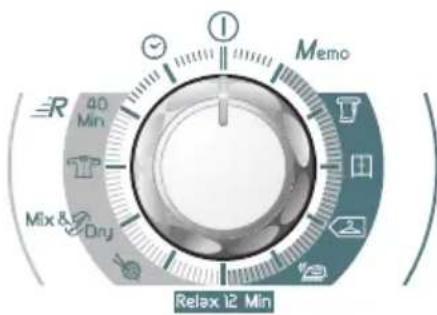

Selettore dei programmi – Consente di selezionare il programma desiderato.

Pulsante Selezione Tempo ☑ – Consente di modificare la durata del programma scelto. Può essere usato solo con il programma : Mix&Dry, Camicie e con i Programmi a tempo.

Tasto Partenza Ritardata Ⓧ – Consente all'utente di ritardare la partenza del ciclo di asciugatura (vedere i dettagli nella sezione specifica).

Pulsante Acrilici/Sintetici – Premere questo tasto per asciugare fibre delicate. Si attiverà l'opzione Acrilici/Sintetici e si accenderà la spia.

Pulsante Anti Piega 📋 – Consente all'utente di programmare un ciclo anti piega a fine ciclo.

Pulsante Avvio/Pausa ▷-Per dare inizio o fermare il programma selezionato.

Pulsante Memo – Dopo 2 minuti di avvio di un programma ed eventuali opzioni, è possibile premendo simultaneamente per 3 secondi i pulsanti Anti Piega e Acrilici/Sintetici, memorizzare il programma preferito.

Spia di pulizia filtro 📋 – Si accende quando il filtro necessita di essere pulito.

Spia elimina acqua 📋 – Si accende quando il contenitore dell'acqua di condensa è pieno.

Display Programmi Automatici – Le relative spie luminose di accendono quando un programma automatico è stato selezionato.

Refresh ✿ – La spia si accende quando il programma inizia la fase di raffreddamento.

SELEZIONE DEL PROGRAMMA

La macchina dotata di sensore di asciugatura, offre opzioni di asciugatura in grado di rispondere alle più svariate esigenze.

Nella tabella che segue viene riportato un elenco dei programmi con la relativa funzione.

Nota: il sensore potrebbe non essere in grado di individuare un carico ridotto di articoli di piccole dimensioni. Per carichi ridotti e articoli separati o per tessuti pre-asciugati leggermente umidi, selezionare i programmi a tempo.

Impostare il tempo del programma tra 30 e 75 minuti in base alla quantità del carico e al grado di asciugatura richiesto.

Successivamente, selezionare la temperatura alta o bassa in base al tipo di tessuto.

Se il sensore non rileva la presenza del capo, l'asciugatrice funziona solo per 10 minuti, prima di passare alla fase di raffreddamento.

Se il carico è troppo abbondante o troppo bagnato per essere asciugato, l'asciugatrice passa automaticamente alla fase di raffreddamento dopo circa 3 ore.

SELEZIONE DEL PROGRAMMA

PROGRAMMA		DESCRIZIONE
Tutto salviette	(2048)	Selezionare il grado di asciugatura desiderato. Le possibilità disponibili comprendono l'opzione ☎, ideale per asciugamani e accappatoi, l'opzione 21 , per i capi che non è necessario stirare, e programmi che lasciano la biancheria pronta per la stiratura»
Asciutto Armadio	(3072)
Asciutto No-Stiro	(5940)
Asciutto Pronto-stiro	(59624)
Relax 12 Min.	(7098)	Il programma assicura una funzione di trattamento antipiega. La macchina effettua un ciclo di riscaldamento della biancheria per 9 minuti, seguito da 3 minuti di raffreddamento. Si tratta di una funzione particolarmente utile quando si prevede di riporre la biancheria (ad esempio, nel cesto della biancheria) per un periodo di tempo prima della stiratura. I capi possono “seccarsi” eccessivamente anche quando vengono fatti asciugare all’aperto sul filo o vengono posti su radiatori. Il Ciclo attenua le pieghe sul tessuto rendendo più facile e più rapida la stiratura.
Lana	(19320)	Un programma delicato creato appositamente per ottenere capi in lana più soffici dopo l’asciugatura ad aria.Questo ciclo delicato con aria calda, della durata di 12 minuti, si può utilizzare anche per infrescare i capi in lana dopo averli tenuti in guardaroba.
Mix & Dry		Questo è uno speciale programma a tempo per l’asciugatura di massimo 4 Kg di bucato (117 minuti). Di base, la durata di asciugatura suggerita è di 99 minuti e permette di asciugare 3 Kg. Con questo programma è possibile asciuga contemporaneamente fibre in cotone e fibre sintetiche.
Camicie	(2276)	Questo è uno speciale programma a tempo per l’asciugatura di camicie con un carico massimo di 3 Kg (78 minuti). Per camicie o maglie sintetiche è possibile pressare il pulsante Acrilici/Sintetici. Di base la durata del ciclo suggerito dalla macchina è di 60 minuti e consente di asciugare fino a 2 kg di carico.
Rapid 40 Min.		Con il programma Rapid 40’, il ciclo di asciugatura è completato rapidamente. E’ ideale se si vogliono capi asciutti, rinfrescati e pronti da indossare in circa 40 minuti. Questo speciale programma monitora continuamente la temperatura nel cesto. Il massimo carico consentito è 2 Kg e il programma è adatto a qualsiasi tipo di fibra che in genere può essere asciugata con questo apparecchio.
Time	(5074)	Include tutti i programmi a tempo manuali: da 30 a 180 minuti. La selezione del programma a tempo di 20 minuti prevede solo un ciclo di ventilazione con aria fredda (Refresh).
Memo	(6647)	Consente di riproporre un programma che è stato precedentemente memorizzato, senza il bisogno di ri-selezionarlo sulla manopola e di scegliere una eventuale opzione con uno dei pulsanti.

Apertura del Portellone

Tirare la maniglia per aprire lo sportello.

Per avviare la macchina, richiudere il portellone e premere il tasto.

AVVERTENZA! Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi in essa contenuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore.

Filtro

IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce.

1. Tirare il filtro verso l'alto.

2. Aprire il filtro come illustrato.

3. Rimuovere delicatamente le filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.

4. Richiudere il filtro e reinserirlo in sede.

Spia Di Pulizia Filtro

si accende segnalando la necessità di pulire il filtro.

Se la biancheria non si asciuga verificare che il filtro non sia intasato.

L'acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all'interno della porta della macchina. Quando la vaschetta è piena si accende la spia 📋 sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura.

NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno.

1. Estrarrecondel catezza la vaschetta, afferrandola dalla maniglia. Da piena, la vaschetta dell'acqua pesa circa 6 kg.

2. Inclinare la vaschetta facendo defluirel'acqua dal beccuccio. Quando è vuota, riporre la vaschetta nell'alloggio come indicato; prima inserire la base della vaschetta e poi gentilmente premere la parte superiore nell'apposita sede.

3. Premere il pulsante ▷ III per riavviare il ciclo.

NOTA: Se c'è uno scari co vicino all'asciugatrice, si può usare l'apposito kit perfarsca ricare costantemente l'acquaraccoltadall a macchina. Così facendo si eviterà di svuotare la vaschetta dell'acqua.

ATTENZIONE! Se la porta dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela nel maneggiare vaschetta se la si vuole svuotare.

IMPORTANTE: Prima di procedere alla pulizia del condensatore, disattivare sempre l'apparecchio e staccare la spina dalla presa elettrica.

Ai fini delle prestazione dell'apparecchio, è opportuno verificare regolarmente lo stato di pulizia del condensatore.

Per Togliere II Condensatore

1. Rimuovere lo zoccolo.
   2.Agire sulle due leve di bloccaggio in senso antiorario e estrarre il condensatore.
2. Estrarre il modulo condensatore.
3. Servendosi di un panno, eliminare delicatam ente polvere e filacce, poi lavare il modulo tenendolo sotto l'acqua corrente e facendolo girare in modo che l'acqua circoli tra le piastre fino a perfetta eliminazione delle impurità
4. Controllare la posizione della guarnizione dopo averla pulita. Se disallineata inserirla nella posizione corretta.
5. Rimontare il condensatore rispettando il verso giusto (come indicato dalla freccia) e accertandosi che sia perfettamente inserito in sede. Bloccare le due leve ruotandole in senso orario. Assicurarsi che il condensatore sia correttamente fissato alla base.
6. Rimontare lo zoccolo.

1. Aprire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a sentire un "click".

3. Ruotare il selettore programmi e scegliere il programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).

4. Se bisogna asciugare tessuti sintetici, acrilici o delicati, premere il pulsante 20 per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e 20 programmare nuovamente la macchina.

5. Premere il pulsante▶III . L'asciugabiancheria inizia automaticamente e la spia luminosa sopra il tasto resta accesa.

6. Se si apre la porta durante il ciclo per controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante ▷III , il ciclo di asciugatura ricomincerà nuovamente.

7. Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

8. Quando il programma è terminato, la spia END si illumine sul display.

9. A seguito della fine del ciclo, il cesto effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta.

Non aprire la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace.

FUNZIONAMENTO

Partenza Ritardata

La funzione Partenza Ritardata ⊕ consente all'utente di ritardare la partenza del ciclo di asciugatura da 1 a 24 ore.

Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora.

Successivamente, premere il tasto ▷ III e trascorso il tempo di ritardo selezionato, il ciclo di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato.

Annullamento e Azzeramento Del Programma

Per cancellare il programma premere il pulsante ▷ III per 3 secondi. Nel display "TIME CONTROL" lampeggerà 0:00 indicando che è stato azzerato il programma.

PULIZIA E MANUTENZIONE ORDINARIA

Pulizia dell'asciugatrice

- Si consiglia di pulire il filtro e di svuotare la vaschetta dell'acqua dopo ogni ciclo di asciugatura.

• Pulire regolarmente il condensatore.

- Dopo l'uso, pulire l'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.

- Pulire l'esterno della macchina e il portellone con un panno morbido.

•NON usare spugnette abrasive né prodotti di pulizia.

- Pre evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione.

AVVERTENZA! Il cestello, il portellone e il co possono essere molto caldi.

Specifiche Tecniche

Capacità del cestello 115 litri

Carico massimo 10 kg

Altezza 85 cm

Larghezza 60 cm

Profondità 60 cm

Efficienza Energetica B

Informazioni per Test di Laboratorio

EN 61121 Programmi Programmi da usare

-Cotone Asciutto

- Asciutto No-Stiro

-Cotone Asciutto da Stirare

- Asciutto

-Tessuti Delicati

Pronto-stiro

-Asciutto No-Stiro+Sintetico

IMPORTANTE Prima di procedere alla zia, disattivare sempre la macchina e care la spina dalla presa a muro.

Per i dati elettrici vedere la targhetta dei dati sul davanti del mobile della macchina (conellone aperto).

TROUBLESHOOTING
