Tipo di prodotto	Frigorifero con congelatore
Marca	BOSCH
Modello	KGN36ELEA
Altezza (circa)	1860 mm
Larghezza (circa)	600 mm
Profondità (circa)	660 mm
Peso (circa)	75 kg
Alimentazione	220-240 V, 50 Hz
Illuminazione	LED (spot, superiore, barra laterale)
Cerniere della porta	Superiore, centrale, inferiore (sostituibili)
Ripiani	Ripiani in vetro sostituibili
Vassoi per bottiglie	Rimovibile
Ripiani porta	Regolabili e fissi
Cassetti del congelatore	Contenitore per alimenti surgelati, contenitori estraibili
Contenitori del frigorifero	Superiore e inferiore, rimovibili
Guarnizione della porta	Sostituibile (termoformabile)
Maniglia della porta	Sostituibile
Precauzioni di sicurezza	Scollegare l'alimentazione prima della riparazione; indossare guanti protettivi
Riparabilità	Sostituzione fai-da-te dei ricambi possibile (cerniere, ripiani, luci, ecc.)
Strumenti necessari	Torx TX20, cacciavite a taglio, ventosa, attrezzo speciale

Domande frequenti - KGN36ELEA BOSCH

Come sostituire un ripiano nel mio frigorifero con congelatore Bosch KGN36ELEA?

Aprire la porta, estrarre il ripiano dritto. Installare il nuovo ripiano facendolo scorrere nella posizione desiderata fino a quando non si blocca.

Posso sostituire la guarnizione della porta da solo?

Sì. Rimuovere la vecchia guarnizione dalla scanalatura, riscaldare la nuova guarnizione con un asciugacapelli o acqua calda, quindi premerla passo dopo passo nella scanalatura. Piccoli fori laterali sono normali per la ventilazione.

Come cambiare la maniglia della porta?

Rimuovere i cappucci delle viti (se presenti), svitare le due viti, quindi rimuovere la maniglia. Installare in ordine inverso. Utilizzare Torx TX20 e un cacciavite a taglio.

Cosa fare se la luce LED smette di funzionare?

Le luci LED sono esenti da manutenzione. Devono essere riparate solo da tecnici autorizzati. Scollegare l'alimentazione prima di qualsiasi intervento. Per le luci spot, utilizzare l'attrezzo speciale per estrarle e scollegare i connettori.

Come rimuovere il cassetto del congelatore?

Estrarre completamente il cassetto, sollevarlo leggermente e rimuoverlo dalle guide. Installare in ordine inverso.

Come posso regolare il ripiano della porta?

Sollevare il ripiano della porta verso l'alto fino a quando non si sgancia dal supporto. Per i ripiani regolabili, spostarlo verso l'alto fino a quando non si disinnesta.

Quali strumenti sono necessari per le riparazioni?

Gli strumenti comuni includono una punta Torx TX20 (6,3 mm), un cacciavite a taglio (2,4 mm o 10 mm), una ventosa (50 mm) e un attrezzo speciale per le luci LED spot.

Come sostituire la cerniera della porta?

Scollegare l'alimentazione e rimuovere gli accessori interni. Appoggiare l'apparecchio sulla schiena. Rimuovere le coperture delle cerniere, scollegare i collegamenti elettrici se presenti (per la cerniera superiore con display), svitare le viti della cerniera e rimuoverla. Installare la nuova cerniera in ordine inverso.

Qual è lo scopo dell'attrezzo speciale [00342180]?

Viene utilizzato per rimuovere le luci LED spot. Inserire l'attrezzo ed estrarre la luce, quindi scollegare i connettori elettrici.

Come pulire il frigorifero?

Scollegare l'apparecchio. Rimuovere tutti i ripiani e cassetti. Pulire l'interno con un panno morbido e detersivo delicato. Non utilizzare detergenti abrasivi. Sciacquare e asciugare completamente prima di rimontare.

MANUALE UTENTE KGN36ELEA BOSCH

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 387

1.1 Avvertenze importanti 387

1.1.1 Scopo 387

1.2 Spiegazione dei simboli 387

1.2.1 Livelli di pericolo 387

1.2.2 Simboli di pericolo 387

1.2.3 Struttura degli avvertimenti 388

1.2.4 Simboli generici 388

Sicurezza.... 389

2.1 Note generali sulla sicurezza.... 389

2.1.1 Tutti gli elettrodomestici.... 389

Strumenti e ausili.... 390

Riparazione.... 391

4.1 Sostituzione della guarnizione della porta 391

4.1.1 Smontaggio della guarnizione della porta 391

4.1.2 Montaggio della guarnizione della porta.... 391

4.2 Sostituzione della maniglia della porta 394

4.2.1 Smontaggio della maniglia della porta 394

4.2.2 Montaggio della maniglia della porta 394

4.3 Sostituzione della cerniera superiore della porta.... 395

4.3.1 Smontaggio della cerniera superiore della porta.... 395

4.3.2 Montaggio della cerniera superiore della porta.... 396

4.4 Sostituzione della cerniera superiore della porta (porta con display) ...... 397

4.4.1 Smontaggio della cerniera superiore della porta.... 397

4.4.2 Montaggio della cerniera superiore della porta.... 398

4.5 Sostituzione della cerniera centrale della porta.... 399

4.5.1 Smontaggio della cerniera centrale della porta.... 399

4.5.2 Montaggio della cerniera centrale della porta.... 399

4.6 Sostituzione della cerniera inferiore della porta.... 400

4.6.1 Smontaggio della cerniera inferiore della porta 400

4.6.2 Montaggio della cerniera inferiore della porta.... 400

4.7 Sostituzione del ripiano.... 401

4.7.1 Smontaggio del ripiano.... 401

4.7.2 Montaggio del ripiano 401

4.8 Sostituzione del portabottiglie 402

4.8.1 Smontaggio del portabottiglie 402

4.8.2 Montaggio del portabottiglie 402

4.9 Sostituzione del balconcino della porta.... 403

4.9.1 Smontaggio del balconcino della porta 403

4.9.2 Montaggio del balconcino della porta.... 403

4.10 Sostituzione del balconcino della porta regolabile 404

4.10.1 Smontaggio del balconcino della porta regolabile 404

4.10.2 Montaggio del balconcino della porta regolabile 404

4.11 Sostituzione del cassetto surgelati 405

4.11.1 Rimozione del cassetto surgelati 405

4.11.2 Inserimento del cassetto surgelati.... 405

4.12 Sostituzione del cassetto.... 406

4.12.1 Estrazione del cassetto.... 406

4.12.2 Inserimento del cassetto 406

4.13 Sostituzione del cassetto estraibile.... 407

4.13.1 Rimozione del cassetto estraibile.... 407

4.13.2 Inserimento del cassetto estraibile.... 407

4.14 Sostituzione del faretto a LED.... 408

4.14.1 Smontaggio del faretto a LED.... 408

4.14.2 Montaggio del faretto a LED.... 408

4.15 Sostituzione della luce a LED superiore.... 409

4.15.1 Smontaggio della luce a LED 409

4.15.2 Montaggio della luce a LED superiore.... 410

4.16 Sostituzione della luce a barra laterale a LED.... 411

4.16.1 Smontaggio della luce a barra laterale a LED.... 411

4.16.2 Montaggio della luce a barra laterale a LED 412

4.17 Sostituzione del faretto a LED.... 413

4.17.1 Smontaggio del faretto a LED 413

4.17.2 Montaggio del faretto a LED.... 414

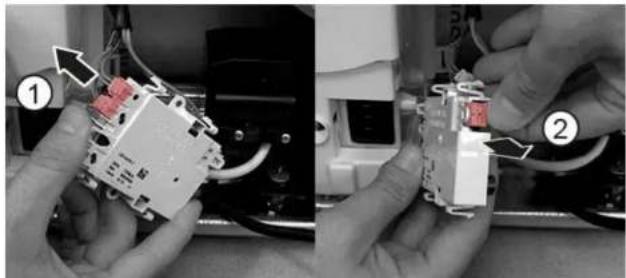

4.18 Sostituzione del modulo di alimentazione del LED 415

4.18.1 Smontaggio del modulo di alimentazione del LED 415

4.18.2 Montaggio del modulo di alimentazione del LED.... 417

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
		Identificazione di un suggerimento speciale (testo e/o grafica)
[7632]		Identificazione di un suggerimento semplice (solo testo)
[DM452]		Identificazione di un link per un video tutorial
[0032]		Identificazione degli strumenti necessari
[2723]		Identificazione delle condizioni previe necessarie
		Identificazione di una condizione (se ..., allora ...)
[8RA2]		Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Utensile speciale [00342180]
Ventosa [00342224]	∅50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

La maniglia della seconda porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'estemo (2).

3. Ruotare la copertura della cerniera (3).
4. Togliere la copertura superiore della cerniera (4).
5. Svitare le due viti (5).
6. Togliere la cerniera superiore (6)

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

1. 1. Togliere la copertura superiore della cerniera (1).

2. Togliere il coperchio del cavo (2).

3. Staccare il collegamento elettrico (3).
4. Svitare la vite del collegamento di messa a terra (4).
5. Togliere la protezione del cavo (5).
6. Svitare la vite (6).

La cerniera superiore è rimossa.

4.4.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore della porta è rimossa.

4.5.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

→ La cerniera centrale è rimossa.

4.5.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.

√ La cemiera centrale è rimossa.

4.6.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cerniera inferiore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

La cerniera inferiore della porta è rimossa.

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio del portabottiglie

▶ Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.8.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.9.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del balconcino della porta regolabile

Prerequisiti:

La porta è aperta.

4.10.1 Smontaggio del balconcino della porta regolabile

- Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.

Il balconcino della porta regolabile è rimosso.

4.10.2 Montaggio del balconcino della porta regolabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.11.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.11.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto

Prerequisiti:

La porta è aperta.

4.12.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassetti sono rimossi.

4.12.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.13.1 Rimozione del cassetto estraibile

▶ 1. Estrarre completamente il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.13.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.14 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione ► Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Bordi taglienti! Ferite da taglio ▶ Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.14.1 Smontaggio del faretto a LED

1. Utilizzare l'utensile speciale per estrarre il faretto a LED (1).

1. Rimuovere i collegamenti elettrici del faretto a LED.

Il faretto a LED è rimosso.

4.14.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.15 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.15.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

La luce LED è rimossa.

4.15.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.16 Sostituzione della luce a barra laterale a LED

Attrezzi speciali:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.16.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.

4.16.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
   → La luce a barra laterale a LED è montata.

Riparazione

4.17 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti! Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.17.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.17.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.18 Sostituzione del modulo di alimentazione del LED

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Contenitore capacità min. 200 ml

Valido per le varianti di apparecchio con telecamera nel frigorifero (CIF, Camera in Fridge).

I moduli elettronici possono essere riparati esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il lato posteriore degli apparecchi è accessibile.

4.18.1 Smontaggio del modulo di alimentazione del LED

1.

ATTENZIONE!

Rischio di danneggiamento!

L'acqua di sbrinamento versata sull'elettronica e sui collegamenti del compressore può danneggiare l'elettronica dell'apparecchio.

Durante la rimozione del tubo flessibile di scarico assicurarsi che l'acqua sbrinata non venga versata sui componenti elettronici.

1. Scollegare il tubo flessibile di scarico dall'uscita di scarico dell'acqua (1).
2. Versare l'acqua sbrinata nel contenitore.
3. Scollegare il tubo flessibile di scarico dal vassoio di evaporazione dell'acqua (2).

La scatola modulo di alimentazione del LED e condensatore di avvio del compressore è liberata.

1. Sbloccare i due fermi.

Il coperchio della scatola modulo di alimentazione del LED e condensatore di avvio del compressore è liberato.

1. Sbloccare i quattro fermi.

Il modulo di alimentazione del LED è liberato.

1. Staccare i collegamenti elettrici (1) e (2) del modulo di alimentazione del LED.

Il modulo di alimentazione del LED è rimosso.

Riparazione

4.18.2 Montaggio del modulo di alimentazione del LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 580

Siguranța....581

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
