KGN36ELEA - Jääkaappi BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jääkaappi-pakastin
Merkki	BOSCH
Malli	KGN36ELEA
Korkeus (noin)	1860 mm
Leveys (noin)	600 mm
Syvyys (noin)	660 mm
Paino (noin)	75 kg
Virtalähde	220–240 V, 50 Hz
Valaistus	LED (kohdevalo, ylä, sivupalkki)
Oven saranat	Ylä-, keski-, alasarana (vaihdettava)
Hyllyt	Vaihdettavat lasihyllyt
Pulloteline	Irrotettava
Oven hyllyt	Säädettävä ja kiinteä
Pakastimen laatikot	Pakasteastia, jatkettavat astiat
Jääkaapin astiat	Ylä- ja alaosa, irrotettava
Oven tiiviste	Vaihdettava (lämpömuovautuva)
Oven kahva	Vaihdettava
Turvallisuusohjeet	Katkaise virta ennen korjausta; käytä suojakäsineitä
Korjattavuus	Varaosien vaihto itse mahdollista (saranat, hyllyt, valot jne.)
Tarvittavat työkalut	Torx TX20, urallinen ruuvimeisseli, imukuppi, erikoistyökalu

Usein kysytyt kysymykset - KGN36ELEA BOSCH

Kuinka vaihdan hyllyn Bosch KGN36ELEA jääkaappi-pakastimeen?

Avaa ovi, vedä hylly suoraan ulos. Asenna uusi hylly liu'uttamalla se haluttuun asentoon, kunnes se lukittuu.

Voinko vaihtaa oven tiivisteen itse?

Kyllä. Poista vanha tiiviste urasta, lämmitä uusi tiiviste hiustenkuivaajalla tai kuumalla vedellä, paina se sitten askel askeleelta uraan. Pienet sivureiät ovat normaaleja ilmanvaihtoa varten.

Kuinka vaihdan oven kahvan?

Poista ruuvikupit (jos ne ovat), kierrä kaksi ruuvia auki, poista kahva. Asenna päinvastaisessa järjestyksessä. Käytä Torx TX20 ja urallista ruuvimeisseliä.

Mitä minun pitäisi tehdä, jos LED-valo lakkaa toimimasta?

LED-valot ovat huoltovapaita. Ne tulee korjata vain valtuutetun huoltohenkilöstön toimesta. Katkaise virta ennen töitä. Kohdevalojen kohdalla käytä erikoistyökalua vetääksesi ne ulos ja irrota liitännät.

Kuinka irrotan pakastimen laatikon?

Vedä laatikko kokonaan ulos, nosta hieman ja irrota se kiskoilta. Asenna päinvastaisessa järjestyksessä.

Kuinka säädän oven hyllyä?

Nosta oven hyllyä ylöspäin, kunnes se irtoaa pidikkeestä. Säädettävien oven hyllyjen kohdalla siirrä sitä ylöspäin, kunnes se irtoaa.

Mitä työkaluja tarvitaan korjauksiin?

Yleisiä työkaluja ovat Torx TX20 terä (6,3 mm), urallinen ruuvimeisseli (2,4 mm tai 10 mm), imukuppi (50 mm) ja erikoistyökalu LED-kohdevaloille.

Kuinka vaihdan oven saranan?

Katkaise virta ja poista sisävarusteet. Aseta laite selälleen. Poista saranojen suojukset, irrota sähköliitännät (jos ne ovat, yläsaranassa näytön kanssa), kierrä saranojen ruuvit auki ja irrota sarana. Asenna uusi sarana päinvastaisessa järjestyksessä.

Mikä on erikoistyökalun [00342180] tarkoitus?

Sitä käytetään LED-kohdevalojen irrottamiseen. Työnnä työkalu ja vedä valo ulos, irrota sitten sähköliitännät.

Kuinka puhdistan jääkaapin?

Irrota laite pistorasiasta. Poista kaikki hyllyt ja laatikot. Puhdista sisäosa pehmeällä liinalla ja miedolla pesuaineella. Älä käytä hankaavia puhdistusaineita. Huuhtele ja kuivaa perusteellisesti ennen kokoamista.

KÄYTTÖOHJE KGN36ELEA BOSCH

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

Korjausvinkit - Jääkaappipakastin

Tämä asiakirja 227

1.1 Tärkeitä tietoja....227

1.1.1 Tarkoitus 227

1.2 Symboleiden merkitys.... 227

1.2.1 Vaaratasot 227

1.2.2 Varoitusmerkit 227

1.2.3 Varoitusten rakenne 228

1.2.4 Yleiset symbolit.... 228

Turvallisuus.... 229

2.1 Yleiset turvallisuusohjeet.... 229

2.1.1 Kaikki kotitalouskoneet.... 229

Työkalut ja apuvälineet.... 230

Korjaus....231

4.1 Oven tiivisteen vaihtaminen....231

4.1.1 Oven tiivisteen poistaminen 231

4.1.2 Oven tiivisteen asennus 231

4.2 Ovenkahvan vaihtaminen.... 234

4.2.1 Ovenkahvan poistaminen 234

4.2.2 Ovenkahvan asennus.... 234

4.3 Oven yläsaranan vaihtaminen 235

4.3.1 Oven yläsaranan poistaminen.... 235

4.3.2 Oven yläsaranan asennus 236

4.4 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi).... 237

4.4.1 Oven yläsaranan poistaminen.... 237

4.4.2 Oven yläsaranan asennus 238

4.5 Oven keskisaranan vaihtaminen 239

4.5.1 Oven keskisaranan poistaminen 239

4.5.2 Oven keskisaranan asennus.... 239

4.6 Oven alasaranan vaihtaminen 240

4.6.1 Oven alasaranan poistaminen 240

4.6.2 Oven alasaranan asennus.... 240

4.7 Hyllyn vaihtaminen 241

4.7.1 Hyllyn poistaminen....241

4.7.2 Hyllyn asennus 241

4.8 Pullohyllyn vaihtaminen 242

4.8.1 Pullohyllyn poistaminen 242

4.8.2 Pullohyllyn asennus.... 242

4.9 Ovihyllyn vaihtaminen 243

4.9.1 Ovihyllyn poistaminen....243

4.9.2 Ovihyllyn asennus 243

4.10 Säädettävän ovihyllyn vaihtaminen 244

4.10.1 Säädettävän ovihyllyn poistaminen.... 244

4.10.2 Säädettävän ovihyllyn asennus 244

4.11 Pakastelokeron vaihtaminen....245

4.11.1 Pakastelokeron poistaminen 245

4.11.2 Pakastelokeron asennus.... 245

4.12 Lokeron vaihtaminen.... 246

4.12.1 Lokeron poistaminen 246

4.12.2 Lokeron asennus.... 246

4.13 Ulosvedettävän lokeron vaihtaminen 247

4.13.1 Ulosvedettävän lokeron poistaminen 247

4.13.2 Ulosvedettävän lokeron asennus.... 247

4.14 LED-kohdevalon vaihtaminen 248

4.14.1 LED-kohdevalon poistaminen....248

4.14.2 LED-kohdevalon asennus 248

4.15 LED-ylävalon vaihtaminen 249

4.15.1 LED-valon poistaminen....249

4.15.2 LED-ylävalon asennus 250

4.16 LED-sivupalkkivalon vaihtaminen 251

4.16.1 LED-sivupalkkivalon poistaminen 251

4.16.2 LED-sivupalkkivalon asennus.... 252

4.17 LED-kohdevalon vaihtaminen 253

4.17.1 LED-kohdevalon poistaminen.... 253

4.17.2 LED-kohdevalon asennus 254

4.18 LED-virtalähdemoduulin vaihtaminen 255

4.18.1 LED-virtalähdemoduulin poistaminen.... 255

4.18.2 LED-virtalähdemoduulin asennus 257

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaakuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaakuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviinloukkaantumisiin.
	HUOMIO!	Varoituksen laiminlyönti voi johtaaomaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä]Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa[00341820]
Erikoistyökalu[00342180]
Imukuppi[00342224]	∅50 mm
Torx-kärki TX20[00340865]	6,3 mm (1/4")
Uraruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet relät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Uraruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierrä kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistettu.

Toisen oven ovenkahva voidaan poistaa samalla tavalla.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Oven yläsaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.

4.3.1 Oven yläsaranan poistaminen

1. Aseta laite selälleen.

1. 1. Paina yläsaranan suojusta kummallakin puolella (1).

2. Ota yläsaranan suojus ulos (2)

3. Pyöritä saranan suojusta (3).
4. Poista yläsaranan suojus (4).
5. Kierrä kaksi ruuvia auki (5).
6. Poista yläsarana (6).

Yläsarana on poistettu.

4.3.2 Oven yläsaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Oven yläsaranan vaihtaminen (näytöllä varustettu ovi)

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven
poistamiseen liittyvät vaiheet.
▶ Laitteen siirtämiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

VAROITUS

Kallistetun koneen luiskahtaminen.!

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien

suoritettavaksi.

Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai

maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.

4.4.1 Oven yläsaranan poistaminen

1. Aseta laite selälleen.

1. 1. Poista yläsaranan suojus (1).

2. Poista kaapelirasian suojus (2).

3. Irrota sähköliitäntä (3).
4. Kierrä maadoitusliitännän ruuvi auki (4).
5. Poista kaapelisuojus (5).
6. Kierrä ruuvi auki (6).

Yläsarana on poistettu.

4.4.2 Oven yläsaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Oven keskisaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.
√ Oven yläsarana on poistettu.

4.5.1 Oven keskisaranan poistaminen

1. Pois jääkaappiosan ovi (1).
2. Kierrä kaksi ruuvia auki (2).
3. Poista keskisarana (3).

→ Keskisarana on poistettu.

4.5.2 Oven keskisaranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Oven alasaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Laitteen sisällä olevat lisävarusteet on poistettu.
Yläsarana on poistettu.
Keskisarana on poistettu.

4.6.1 Oven alasaranan poistaminen

▶ 1. Poista pakastinosan ovi (1).
2. Kierrä ruuvi auki (2).
3. Kierrä alasarana ulos (3).
4. Poista alasarana (4)

Oven alasarana on poistettu.

4.6.2 Oven alasaranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.7.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pullohyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Pullohyllyn poistaminen

▶ Vedä pullohylly ulos.

Pullohylly on poistettu.

4.8.2 Pullohyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.9.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 Säädettävän ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.10.1 Säädettävän ovihyllyn poistaminen

- Siirrä korkeussäädettävää ovihyllyä yläsuuntaan, kunnes ovihylly irtoaa pidikkeestä.

Säädettävä ovihylly on poistettu.

4.10.2 Säädettävän ovihyllyn asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Pakastelokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista lokero (2).

Pakastelokero on poistettu.

4.11.2 Pakastelokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 Lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.12.1 Lokeron poistaminen

1. Ota alempi jääkaapin lokero ulos (1).
2. Ota ylempi jääkaapin lokero ulos (2).

Lokerot on poistettu.

4.12.2 Lokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Ulosvedettävän lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.13.1 Ulosvedettävän lokeron poistaminen

1. Vedä ulosvedettävä lokero kokonaan ulos (1).
2. Poista ulosvedettävä lokero (2).

Ulosvedettävä lokero on poistettu.

4.13.2 Ulosvedettävän lokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.14 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.14.1 LED-kohdevalon poistaminen

1. Vedä LED-kohdevalo ulos erikoistyökalua käyttämällä (1).

1. Irrota LED-kohdevalon sähköliitännät.

LED-kohdevalo on poistettu.

4.14.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.15 LED-ylävalon vaihtaminen

Erikoistyökalut:

Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara värän korjauksen tapauksessa - Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema ▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat! Viiltovammat ► Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Sisällä olevat ylemmät lisävarusteet on poistettu.

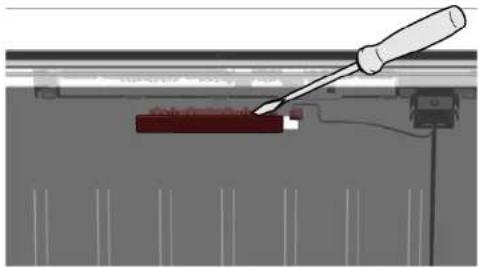

4.15.1 LED-valon poistaminen

1. Siirrä LED-valo vasemmalle sivulle.

LED-valon sähköliitäntä on erotettu.

1. Avaa LED-valon lukitukset.

1. Poista LED-valo siirtämällä sitä etusuuntaan.

LED-valo on poistettu.

4.15.2 LED-ylävalon asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.16 LED-sivupalkkivalon vaihtaminen

Erikoistyökalut:

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.16.1 LED-sivupalkkivalon poistaminen

1. Kiinnitä imukuppi LED-sivupalkkivalon ylemmän kolmanneksen kohdalle.

1. Vedä imukuppi yhdessä LED-sivupalkkivalon kanssa yhdellä pyörivällä liikkeellä.

1. Irrota LED-sivupalkkivalon sähköliitäntä.

LED-sivupalkkivalo on poistettu.

4.16.2 LED-sivupalkkivalon asennus

1. Kytke LED-sivupalkkivalon sähköliitäntä.
2. Kiinnitä LED-sivupalkkivalo paikoilleen jääkaappiosan seinään (lukitukset napsahtavat).
   LED-sivupalkkivalo on asennettu.

Korjaus

4.17 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.17.1 LED-kohdevalon poistaminen

1. Irrota LED-kohdevalon suojus.

1. Vedä LED-kohdevalon suojusta sisäänpäin ja työnnä samalla eteenpäin.

1. Irrota LED-kohdevalon sähköliitäntä.

LED-kohdevalo on poistettu.

4.17.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.18 LED-virtalähdemoduulin vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]
Säiliö enint. 200 ml tilavuus

Koskee laiteversioita, joissa on kamera jääkaapissa (CIF).

Vain huoltopalvelu tai valtuutetut teknikot saavat korjata elektronisia moduuleja!

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Sähköiskun aiheuttama kuolema ► Erota laitteet sähkövirrasta korjaustöiden aloittamista.

Terävät reunat! Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Koneen taakse on vapaa pääsy.

4.18.1 LED-virtalähdemoduulin poistaminen

1.

HUOMIO!

Vahingoittumisen vaara!

Sulatusvesi, joka roiskuu kompressorin elektroniikkaan ja liitäntöihin, voi vahingoittaa laitteen elektroniikkaa.

Varmista tyhjennysletkun poistamisen yhteydessä, että sulatusvettä ei roisku elektronisten komponenttien päälle.

1. Irrota tyhjennysletku vedenpoistoaukosta (1).
2. Kaada sulamisvesi säiliöön.
3. Irrota tyhjennysletku veden haihdutusastiasta (2).

Kompressorin käynnistyskondensaattori ja LED-virtalähdemoduulilaatikko vapautetaan.

1. Avaa kaksi koukkua.

Kompressorin käynnistyskondensaattori ja LED-virtalähdemoduulilaatikon kansi vapautetaan.

1. Vapauta neljä koukkua.

LED-virtalähdemoduuli on vapautettu.

1. Irrota LED-virtalähdemoduulin sähköliitännät (1) ja (2).

LED-virtalähdemoduuli on poistettu.

Korjaus

4.18.2 LED-virtalähdemoduulin asennus

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai....451

1.2.2 Pavojaus simboliai 451

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
