WIDXXL 126 (EU) - Lavatrice INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice asciugatrice a libera installazione
Marca	Indesit
Modello	WIDXXL 126 (EU)
Dimensioni (L x A x P)	59,5 cm x 85 cm x 52,5 cm
Capacità di lavaggio	1 – 7 kg
Capacità di asciugatura	Fino a 4 kg (cotone)
Velocità di centrifuga	Fino a 1200 giri/min
Alimentazione	220‑240 V, 50 Hz
Potenza assorbita	1700 – 2100 W
Pressione dell'acqua	0,05 – 1 MPa (0,5 – 10 bar)
Capacità del cestello	54 litri
Pannello di controllo	Indicatori LED, manopola programmi, manopola temperatura, manopola asciugatura, pulsanti opzioni, pulsante start/reset
Programmi	13 programmi di lavaggio tra cui cotone, sintetici, delicati, lana, sport e cicli di asciugatura dedicati
Impostazioni temperatura	Da freddo a 90°C, regolabile tramite manopola
Opzioni di asciugatura	A tempo (40‑150 min) o asciugatura sensore (stiratura facile, appendiabiti, armadio)
Opzioni aggiuntive	Timer ritardato (fino a 9 ore), Stiratura facile, Risciacquo extra, riduzione velocità centrifuga (600‑1200 giri/min)
Vaschetta detersivo	3 scomparti: prelavaggio (max 200 ml polvere / 100 ml liquido), lavaggio principale (max 400 ml polvere / 200 ml liquido), ammorbidente (max 120 ml)
Caratteristiche di sicurezza	Indicatore blocco porta, rilevamento squilibrio, design a prova di bambino (blocco porta durante il ciclo), arresto automatico acqua
Risparmio energetico	Tecnologia a basso consumo d'acqua, timer ritardato per uso notturno, rilevamento mezzo carico
Requisiti di installazione	Rimozione bulloni di trasporto (due), livellamento con piedi anteriori, solo carico acqua fredda, altezza tubo di scarico 65‑100 cm, presa elettrica deve essere messa a terra
Manutenzione	Pulire regolarmente oblò e vaschetta detersivo, controllare annualmente tubo di carico acqua, lasciare lo sportello socchiuso dopo l'uso
Conformità	Direttiva Bassa Tensione UE 72/23/CEE, Direttiva EMC 89/336/CEE, Direttiva RAEE 2002/96/CE
Ricambi	Utilizzare solo ricambi autorizzati; contattare il centro assistenza per pezzi originali
Garanzia	Garanzia standard del produttore (dettagli nel manuale)

Domande frequenti - WIDXXL 126 (EU) INDESIT

Come si rimuovono i bulloni di trasporto?

Utilizzare una chiave da 13 mm per svitare entrambi i bulloni situati sul pannello posteriore. Svitare fino a che non sono visibili tre filetti, poi tenere, far scorrere lateralmente e tirare per rimuoverli. Inserire i coprigomma in plastica forniti nei fori per sicurezza.

Perché la mia lavatrice non si avvia?

Verificare che l'apparecchio sia collegato, lo sportello sia chiuso correttamente, il pulsante ON/OFF sia premuto e il pulsante START/RESET sia stato tenuto premuto per 2 secondi. Assicurarsi anche che il rubinetto dell'acqua sia aperto e che non sia impostato un timer ritardato.

Come si imposta il ciclo di asciugatura?

Ruotare la manopola ASCIUGATURA per selezionare un'asciugatura a tempo (da 40 a 150 minuti) o un livello automatico sensore (stiratura facile, appendiabiti, armadio). La macchina asciugherà quindi in base alla selezione.

Cosa significa il LED lampeggiante del blocco porta?

Un LED ON-OFF/BLOCCO PORTA lampeggiante indica che lo sportello può essere aperto in sicurezza. Se lampeggia rapidamente insieme a un altro LED, segnala un'anomalia – contattare l'assistenza tecnica.

Posso usare detersivo liquido nella vaschetta?

Sì, ma per il detersivo liquido utilizzare una pallina dosatrice nel cestello (tranne per i programmi di prelavaggio). Versare il liquido nello scomparto lavaggio principale (max 200 ml) e usare lo scomparto prelavaggio solo per il programma 1.

Come si pulisce il cassetto del detersivo?

Estrarre il cassetto fino all'arresto, premere il pulsante di rilascio per rimuoverlo completamente. Pulire tutte le parti (sifoni, griglia, canale di uscita dell'ammorbidente) con acqua, asciugarle e spingere il cassetto indietro saldamente.

Cosa devo fare se la macchina vibra eccessivamente?

Assicurarsi che i bulloni di trasporto siano stati rimossi correttamente, la macchina sia in piano (regolare i piedi anteriori) e non sia troppo vicina a pareti o mobili. Una livella a bolla può aiutare a controllare il livellamento.

Come si annulla un programma in corso?

Premere e tenere premuto il pulsante START/RESET per almeno 2 secondi. Il programma verrà annullato e lo sportello si sbloccherà dopo un breve ritardo.

Cosa fa l'opzione 'Risciacquo Extra'?

L'opzione Risciacquo Extra aggiunge un ciclo di risciacquo aggiuntivo per migliorare la rimozione del detersivo. È consigliata per carichi pieni o quando si utilizzano grandi quantità di detersivo.

Con quale frequenza devo controllare il tubo di carico dell'acqua?

Controllare il tubo di carico dell'acqua almeno una volta all'anno per crepe o usura. Sostituire immediatamente se si riscontrano danni. Utilizzare sempre tubi nuovi e assicurarsi che i collegamenti siano ben serrati.

MANUALE UTENTE WIDXXL 126 (EU) INDESIT

Installazione, 26-27

Disimballaggio, 26

Rimuovere i dispositivi di fissaggio per il trasporto, 26

Livellamento, 26

Collegamento alle prese d'acqua, 26

Collegamenti dello scarico, 27

Il primo ciclo di lavaggio, 27

Caratteristiche tecniche, 27

Descrizione della lavasciuga, 28-29

Pannello comandi, 28

I LED, 29

Avvio e programmi, 30

In breve: come avviare un programma, 30

Tabella dei programmi, 30

WIDXXL 126

Personalizzazioni, 31

Regolazione della temperatura, 31

Impostare l'asciugatura, 31

Opzioni, 31

Tabella tempi di asciugatura, 31

Detersivi e biancheria, 32

Cassetto detersivo, 32

Preparazione del bucato, 32

Precauzioni e avvertenze, 33

Sicurezza generale, 33

Risparmio energetico e rispetto per l'ambiente, 33

Smaltimento, 33

Cura e manutenzione, 34

Chiusura dell'acqua e interruzione dell'alimentazione

elettrica, 34

Pulizia, 34

Cura dello sportello e del cesto della macchina, 34

Controllo del tubo di carico dell'acqua, 34

Problemi e soluzioni, 35

Assistenza, 36

Prima di chiamare l'assistenza, 36

Ricambi, 36

indesit

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che il manuale di istruzioni resti insieme alla lavasciuga, affinché il nuovo proprietario possa apprenderne il funzionamento e le caratteristiche.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo

1. Disimballare la macchina.
2. Controllare che la macchina non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

Rimuovere i dispositivi di fissaggio per il trasporto

IMPORTANTE: Seguire queste istruzioni per rimuovere i DUE dispositivi di fissaggio utilizzati per il

Posti su entrambi i lati del pannello posteriore,

ENTRAMBI | bulloni diENTRAMBI trasporto DEVONO esseretraspo rImossi prima dell'usorImossi prlr

! In caso contrario, la macchina potrebbe subire gravi danni. È fondamentale che il bullone e il distanziale usati per il trasporto (vedi fig.) siano perfettamente integri alla rimozione.

1. Svitare il bullone per mezzo di una chiave da 13 mm.

1. ARRESTARE l'operazione quando sono visibili 3 filettature.

1. Per rimuovere il dispositivo, afferrare il bullone, farlo scorrere di lato, quindi tirare.

1. Per ragioni di sicurezza, inserire uno dei due tappi in plastica (forniti in dotazione con la macchina) sul foro.

! Ripetere i passaggi 1 - 4 per rimuovere il secondo bullone usato per il trasporto.
! Gli imballaggi non sono giocattoli per bambini.

Livellamento

Regolare i due piedini anteriori in modo da rendere la macchina stabile e perfettamente in piano. In caso contrario, il funzionamento può risultare rumoroso. ! Regolare inizialmente la pendenza laterale e successivamente l'inclinazione dal lato anteriore a quello posteriore.

1. Spostare la macchina nell'ubicazione definitiva.
2. Fare attenzione a non incastrare o attorcigliare i flessibili.

1. Ruotare manualmente uno solo o entrambi i piedini anteriori in senso antiorario fino a finecorsa. Durante la regolazione dei piedini, utilizzare una livella a bolla d'aria per controllare il livellamento della macchina, sia lateralmente, sia dal lato anteriore a quello posteriore.

2. La molla presente in ciascun piede impedisce l'allentamento dello stesso.
   ! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare sotto la macchina lo spazio necessario per la ventilazione.

to DEVONO, assera Collegamenti idrici

Collegamento del tubo di alimentazione dell'acqua. Ricordarsi che questa macchina è del tipo a riempimento a freddo.

! Controllare che all'interno del tappo di estremità del tubo sia presente una guarnizione.

Prima di effettuare i collegamenti idrici al rubinetto dell'acqua con bocca filettata da 3/4 gas, consentire all'acqua di defluire liberamente dal

rubinetto di alimentazione, finché non esce perfettamente pulita.

Avvitare l'estremità di carico con il tappo blu sul rubinetto di alimentazione dell'acqua fredda.

Aprire il rubinetto e verificare che non vi siano perdite: se necessario, stringere.

! Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione dell'acqua al rubinetto deve essere compresa tra i valori indicati nella tabella delle caratteristiche tecniche (pagina successiva).
! Se il tubo di carico dell'acqua non è abbastanza lungo, rivolgersi a un tecnico qualificato o recarsi presso un negozio specializzato.
! Utilizzare sempre tubi nuovi.
! Controllare il tubo dell'acqua almeno una volta all'anno e sostituirlo in presenza di screpolature o fessure, in quanto i tubi usurati possono spaccarsi sotto la pressione dell'acqua.

Collegamenti dello scarico

A. Collegare il tubo di scarico, senza attorcigliarlo, a una conduttura di scarico o a uno scarico a muro fissato ad una altezza dal pavimento compresa fra 65 e 100 cm.

B. In alternativa, appoggiarlo sul bordo di un lavello, lavandino o vasca da bagno,

fissando il tubo fornito in dotazione al rubinetto.

! L'estremità libera del tubo non deve essere mai immersa in acqua.

! Si sconsiglia di ricorrere a prolunghe. Nel caso sia assolutamente indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non deve superare i 150 cm di lunghezza.

Collegamento elettrico

Prima di collegare la macchina alla presa elettrica, accertarsi che:

• la presa di corrente sia munita di un efficace collegamento di terra, in conformità alle norme di legge.
• la presa sia in grado di sopportare il carico massimo di potenza della macchina indicato nella tabella delle caratteristiche tecniche (a destra).
• la tensione di alimentazione sia compresa tra i valori riportati nella tabella delle caratteristiche tecniche (a destra).
• la presa sia compatibile con la spina della macchina. In caso contrario, provvedere alla sostituzione della presa o della spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta alla pioggia e ai temporali.

! Una volta completata l'installazione della macchina, la presa di corrente deve essere facilmente raggiungibile e deve essere collegata ad una rete di alimentazione elettrica idonea.

! Non utilizzare prolunghe o prese multiple.

! Il cavo di alimentazione non deve subire piegature o compressioni pericolose.

! Il cavo di alimentazione elettrica deve essere sostituito unicamente da un tecnico qualificato.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Il primo ciclo di lavaggio

Una volta che la macchina è stata installata e prima di utilizzarla per la prima volta, avviare un ciclo di lavaggio senza detersivo e senza bucato, impostando il programma 90°C senza prelavaggio.

CARATTERISTICHE TECNICHE
Modello	WIDXXL 126
Dimensioni	larghezza 59.5 cmaltezza 85 cmprofondità 52.5 cm
Capacità	da 1 a 7 kg
Collegamenti elettrici	tensione 220 - 240 Volt 50 HzPotenza assorbita 1700 - 2100 W
Collegamento alle prese d'acqua	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 54 litri
Velocità di centrifuga	Sino a 1200 giri al minuto
Programmi di controllo secondo la direttiva IEC456	programma 2*Lavaggio eseguito con un carico di 7 kgAsciugatura eseguita con un carico da 5 kg e uno da 2 kg*impostare temperature lavaggio a 60°C
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:-72/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) e successive modificazioni

Descrizione Lavasciuga

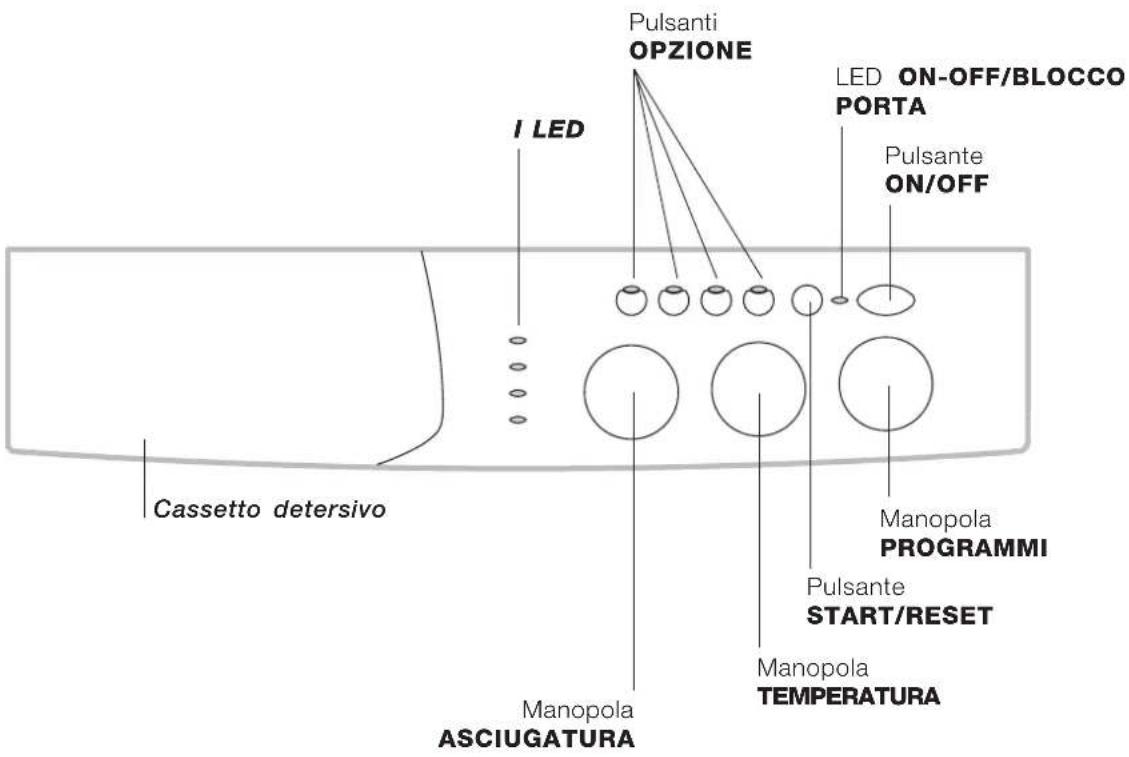

Pannello comandi

Cassetto detersivo: per versare il detersivo e l'ammorbidente (vedi pag 32).

I LED: per capire lo stato di avanzamento del ciclo di lavaggio.

Se è stata impostata l'opzione Delay Timer, il display visualizzerà il tempo mancante alla partenza (vedi pag 29).

Manopola ASCIUGATURA: per impostare il tempo di asciugatura o il livello di asciugatura automatica (vedi pag 31).

Pulsanti OPZIONE: per selezionare le funzioni disponibili.

Il pulsante corrispondente all'opzione selezionata rimane acceso.

Manopola TEMPERATURA: per regolare la temperatura del lavaggio a freddo (vedi pag 31).

Pulsante START/RESET: per avviare il programma o annullare eventuali impostazioni errate.

LED ON-OFF/BLOCCO PORTA: per capire subito se la macchina è accesa o spenta e se è possibile aprire l'oblò (vedi pag 29).

Pulsante ON/OFF: per accendere e spegnere la macchina.

Manopola PROGRAMMI: per selezionare i programmi di lavaggio. La manopola resta ferma per l'intera durata del ciclo.

ILED

I LED forniscono informazioni importanti. Possono indicare:

Impostazione del ritardo (Delay Timer):

Se è stata attivata l'opzione Delay Timer (vedi pag 31), una volta avviato il programma, il LED corrispondente al ritardo selezionato inizierà a lampeggiare.

Man mano che il tempo passa, sul display verrà visualizzato il ritardo restante e il LED corrispondente lampeggerà:

Terminato il periodo del ritardo, il LED smetterà di lampeggiare segnalando l'inizio del programma selezionato.

Fase in corso:

Durante il ciclo di lavaggio, i LED si accenderanno in successione per indicare lo stato di avanzamento del programma:

Nota: nella fase di scarico il LED corrispondente alla Centrifuga si accenderà.

- Al termine della fase di asciugatura, il LED relativo alla fase ✦ lampeggerà per indicare che bisogna riportare la manopola ASCIUGATURA sulla posizione 0.

Pulsanti OPZIONE:

I pulsanti OPZIONE fungono anche da LED. Quando viene selezionata una opzione, il relativo pulsante si illumina.

Se la opzione selezionata è incompatibile con il programma impostato, il pulsante inizia a lampeggiare e la opzione non viene attivata.

Se si imposta una opzione incompatibile con un'altra opzione selezionata in precedenza, verrà attivata soltanto l'ultima opzione selezionata.

LED ON-OFF/BLOCCO PORTA:

L'accensione di questo LED indica che l'oblò è bloccato per impedirne l'apertura accidentale; per evitare danni è necessario attendere che il LED lampeggi prima di aprire l'oblò.

! Il LED ON-OFF/BLOCCO PORTA lampeggiante a frequenza rapida, unitamente ad almeno un altro LED lampeggiante, segnala la presenza di un errore. In tal caso, chiamare l'assistenza tecnica (vedi pag 36).

In breve: come avviare un programma

1. Premere il pulsante (per accendere la lavasciuga. Si accendono tutti i LED per alcuni secondi ed inizia a lampeggiare il LED ON-OFF / BLOCCO PORTA.
2. Caricare la biancheria e chiudere l'oblò.
3. Portare la manopola PROGRAMMI sul programma desiderato.
4. Impostare la temperatura di lavaggio (vedi pag 31).
5. Impostare l'asciugatura se necessario (vedi pag 31).
6. Versare il detersivo ed eventualmente l'ammorbidente (vedi pag 32).
7. Avviare il programma tenendo premuto il pulsante START/RESET per almeno 2 secondi. Una volta che il

programma è stato accettato, tutti i LED si illuminano momentaneamente, mentre il LED ⚙ BLOCCO PORTA e il LED che indica lo stato di avanzamento del relativo ciclo di lavaggio restano accesi. Per annullare il programma di lavaggio appena impostato, premere il pulsante START/RESET per almeno 2 secondi.

1. Al termine del programma, il LED ON-OFF / BLOCCO PORTA inizia a lampeggiare per indicare che l'oblò può essere aperto. Estrarre il bucato e lasciare l'oblò semiaperto per consentire la perfetta asciugatura del cestello. Spegnere la lavasciuga premendo il pulsante (1).

Tabella dei programmi

Natura del tessuti e dello sporco	Programmi	Temperatura	Asclugatura	Detersivo		Ammorbidente	Durata del ciclo (minuti)	Velocità di centrifuga max. (giri al minuto)	Descrizione del ciclo di lavaggio
				Prelavaggio	Lavaggio
Standard
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	1 90°C		● ● ● ●				135	Max.	Prelavaggio, lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2 90°C		●		● ●		150	Max.	Lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi e colorati resistenti molto sporchi	2	60°C^	●		● ●		140	Max.	Lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi e colorati delicati molto sporchi	2	40°C^	●		● ●		105	Max.	Lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	3 40°C		●		● ●		70	Max.	Lavaggio, risciacqui, centrifuga intermedia e finale
Colorati resistenti molto sporchi (biancheria per neonati, ecc.)	4 60°C		●		●	●	75	800	Lavaggio, risciacqui, antipiega o centrifuga delicata.
Colorati resistenti molto sporchi (biancheria per neonati, ecc.)	4 40°C		●		●	●	60	800	Lavaggio, risciacqui, antipiega o centrifuga delicata.
Lana	5	40°C			● ●		50	600	Lavaggio, risciacqui, antipiega o centrifuga delicata.
Tessuti molto delicati (tende, seta, viscosa, ecc.)	6 30°C				● ●		45	no	Lavaggio, risciacqui e antipiega.
Ascugatura Cotone	7		●					Max.
Ascugature delicati	8		●					no
Time for You
Bianchi e colorati resistenti molto sporchi	9 60°C				●	●	50	Max.	Lavaggio, risciacqui, centrifuga intermedia e finale
Colorati delicati (biancheria di tutti i lipi leggermente sporca)	10	40°C			● ●		50	800	Lavaggio, risciacqui e centrifuga delicata.
Colorati delicati (biancheria di tutti i lipi leggermente sporca)	11	30°C	●		● ●		30	800	Lavaggio, risciacqui e centrifuga delicata
Sport
Scarpe da tennis (MAX 2 paia)	12	30°C			●	●	50	800	Lavaggio a freddo (senza detergenti), lavaggio, risciacqui e centrifuga delicata
Indumenti per attività sportive (Tute, pantaloncini, ecc.)	13	30°C			● ●		60	800	Lavaggio, risciacqui, centrifuga intermedia e finale
PROGRAMMI PARZIALI
Risciacquo			●			●		800	Risciacqui e centrifuga.
Centrifuga			●					800	Scarico e centrifuga
Scarico								no	Scarico

Note

• Per il Programma 8, si consiglia di non superare i 3.5 kg di carico.
• Per i Programmi 10 e 13, si consiglia di non superare i 2 kg di carico.
• Per l'opzione antipiega: vedi Stira facile (pagina successiva). I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Il lavaggio Giornaliero (programma 11 per Sintetici) è un programma studiato per lavare indumenti leggermente sporchi in poco tempo: dura solo 30 minuti e permette di risparmiare tempo ed energia. Impostando questo programma (11 a 30°C), è possibile lavare insieme tessuti di diversa natura (escluso lana e seta), con un carico massimo di 3 kg.

Si consiglia l'uso di detersivo liquido.

* Per selezionare una temperatura inferiore (60° o 40°), agire sulla manopola di riduzione della temperatura.

Regolazione della temperatura

Ruotare la manopola TEMPERATURA per impostare la temperatura di lavaggio (vedi Tabella dei programmi a pag 30).

La temperatura può essere abbassata o impostata sul lavaggio a freddo (

Impostare l'asciugatura

Ruota la manopola ASCIUGATURA per impostare il tipo di asciugatura desiderato.

Sono previste due possibilità:

A - In base al tempo: Da 40 a 150 minuti.

B – In base al livello di umidità dei capi asciugati:

Stiro: 🚫 capi leggermente umidi, facili da stirare.

Asciuga e appendi: 📋 capi asciutti da riporre.

Armadio: capi molto asciutti, consigliato per spugne e accappatoi.

Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento di durata 20 minuti.

Se il carico di bucato da lavare e asciugare è superiore al massimo previsto (vedi tabella a fianco), effettuare il lavaggio e a programma ultimato, dividere il carico e rimetterne una parte nel cestello.

Segui a questo punto le istruzioni previste per effettuare solo l'asciugatura. Ripeti le stesse operazioni per il carico rimanente.

Solo asciugatura

Ruotare la manopola PROGRAMMI su una delle posizioni di asciugatura (7-8) in base al tipo di tessuto, quindi selezionare il tipo di asciugatura desiderato con la manopola ASCIUGATURA:

Importante: Importante l'asciugatura viene effettuata una centrifuga se hai impostato uno dei programmi cotoneprogramm i cotonei asciugatura

(Armadio 📋, Asciuga e appendi 🌐, Stiro ). ✗

- Per carichi di cotone inferiori ad 1 kg, utilizza il programma di asciugatura relativo ai tessuti delicati.

Tabella tempi di asciugatura
I dati riportati nella tabella hanno valore indicativo.

Tipo di tessuto	Tipo di carico	Carico max (Kg)
			Armadio	Asciuga e appendi	Stiro
Cotone, Lino	Blancheria di diverse dimensioni	5	180		170
Cotone	Asciugamani in spugna	4	180	170	160
Terital, Cotone	Lenzuola, Camice	3	120	110	100
Acrilici	Pigami, calzini, ecc.	2.5	120	110	100
Nylon	Sottoveste, calze, ecc.	2.5	120	110	100

Opzioni

Per attivare una opzione:

1. Premere il pulsante corrispondente all'opzione desiderata, seguendo la tabella riportata di seguito.
2. L'opzione è attivata quando il relativo pulsante è illuminato.

Nota: Se il pulsante lampeggia con frequenza rapida, significa che l'opzione corrispondente non può essere selezionata per il programma impostato.

Opzione	Effetto	Note per l'uso	Attiva con i programmi:
Partenza Ritardata	Posticipa l'avvio del ciclo di lavaggio sino a 9 ore.	Premere più volte il pulsante fino a quando il LED corrispondente al ritardo desiderato non si accende.Alla quinta pressione del pulsante l'opzione verrà disabilitata.N.B. Dopo aver premuto il pulsante Start/Reset, l'unica modifica consentita è la diminuzione del ritardo.	Tutti
Stira meno	Riduce le pieghe sui tessuti agevolandone la stiratura.	Quando questa opzione è selezionata, i cicli dei programmi 4, 5 e 6 si fermeranno mantenendo il bucato in ammollo (Antipiega) e la spai della fase di Risciacquo [icon] lampeggerà.- per completare il ciclo premere il pulsante START/RESET.- per effettuare lo scarico, portare la manopola sul simbolo [icon] e premere il pulsante START/RESET.	3, 4, 5, 6, 9, 10,Risciacquo
Extra risciacquo	Aumenta l'efficacia del risciacquo.	Opzione raccomandata quando la macchina viene utilizzata a pieno carico o quando si usa una quantità eccessiva di detersivo.	1, 2, 3, 4, 9, 10, 12, 13,Risciacquo
1200-600	Riduce la velocità di centrifuga		Tutti tranne 5, 6, 8 e Scarlico

! La macchina è dotata di un dispositivo integrato per il controllo del bilanciamento del carico. Quando rileva un carico sbilanciato, questo sistema interviene riducendo la velocità della centrifuga finale, evitando così il danneggiamento della macchina.

Cassetto detersivo

! Versare in questo cassetto esclusivamente i detersivi specifici che dovranno essere erogati dal cassetto stesso; altri prodotti potrebbero causare danni o blocchi.

1. Scomparto detersivo prelavaggio. Massimo 200 ml in polvere o 100 ml liquido
2. Scomparto detersivo lavaggio principale. Massimo 400 ml in polvere o 200 ml liquido
3. Scomparto ammorbidente. Massimo 120 ml

Dosaggio del detersivo in polvere

Per ottenere risultati di lavaggio ottimali, misurare le quantità di detersivo indicate dai produttori e versarle nello scomparto principale del detersivo.

Dosaggio del detersivo liquido

Si consiglia l'uso di una sfera dosatrice di detersivo, fornita dal produttore del detersivo stesso.

Aggiunta di ammorbidente

Versare la quantità consigliata di ammorbidente nell'apposito scomparto. Non superare la linea di riempimento massimo.

Prelavaggio (Programma 1)

Quando si seleziona il programma 1, versare il detersivo sia nello scomparto prelavaggio che in quello del lavaggio principale.

!Con il programma di prelavaggio 1, non utilizzare dosatori che si inseriscono direttamente nel cestello.

Preparazione del bucato

• Suddividere il bucato in base ai seguenti criteri:
• tipo di tessuto/simbolo riportato sull'etichetta.
• colori: separare i capi colorati dai bianchi.
• Svuotare tutte le tasche e controllare che non vi siano bottoni pericolanti.
• Non superare i limiti di peso indicati, che si riferiscono al carico di biancheria da asciutto: Tessuti resistenti: max. 7kg Tessuti sintetici : max. 3kg Tessuti delicati : max. 2kg Lana : max. 1 kg

! Per evitare un calo delle prestazioni della macchina, NON sovraccaricarla.

Ma quanto pesa il bucato?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

! Questa macchina è stata progettata e costruita nel rispetto delle normative internazionali vigenti in materia di sicurezza. Le seguenti informazioni riguardano la sicurezza dell'utente e pertanto devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito per un uso di tipo domestico, non professionale e le sue funzioni non devono essere alterate.
• La macchina deve essere utilizzata unicamente da adulti secondo le istruzioni contenute in questo manuale.
• Non toccare la macchina a piedi nudi oppure con le mani o i piedi bagnati o umidi.
• Non tirare il cavo di alimentazione per staccare la spina dalla presa di corrente elettrica. Afferrare direttamente la spina.
• Non aprire il cassetto detersivo mentre la macchina è in funzione.
• Non toccare l'acqua di scarico, perché può raggiungere temperature elevate.
• Non forzare mai lo sportello, perché questo potrebbe danneggiare il meccanismo di sicurezza che ha il compito di proteggere da aperture accidentali.
• In caso di cattivo funzionamento, non accedere in nessun caso ai meccanismi interni per tentare di riparare la macchina.
• Impedire che i bambini si avvicinino alla macchina mentre è in funzione.
• Durante il lavaggio l'oblò tende a surriscaldarsi.
• Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria nella macchina, controllare che il cestello sia vuoto.

Risparmio energetico e rispetto per l'ambiente

Tecnologia a bassi consumi energetici

Se dall'oblò si nota una quantità d'acqua particolarmente contenuta, è perché, grazie all'innovativa tecnologia Indesit, la macchina richiede meno della metà dell'acqua rispetto ai metodi tradizionali, per ottenere gli stessi risultati: un obiettivo raggiunto in un'ottica di rispetto dell'ambiente.

Come risparmiare detersivo, acqua, energia e tempo

- Per evitare lo spreco di risorse, la macchina dovrebbe essere sempre utilizzata a pieno carico. Un pieno carico al posto di due mezzi carichi permette di risparmiare fino al 50% di energia.

• Il prelavaggio è necessario unicamente per capi eccezionalmente sporchi. Evitando un inutile prelavaggio si risparmia detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattare le macchie con uno smacchiatore o immergere le macchie asciutte in acqua prima del lavaggio permette di ridurre la necessità di programmare un lavaggio con acqua calda. Un programma a 60°C anziché a 90°C o un programma a 40°C anziché a 60°C permette di risparmiare fino al 50% di energia.
• Per evitare inutili sprechi e proteggere l'ambiente, utilizzare la corretta quantità di detersivo, a seconda della durezza dell'acqua, del grado di sporcizia degli indumenti e della quantità di bucato da lavare: nonostante siano biodegradabili, i detersivi contengono ingredienti che possono alterare l'equilibrio naturale dell'ambiente. Evitare inoltre il più possibile l'utilizzo di ammorbidenti.
• Utilizzando la macchina nel tardo pomeriggio e nelle prime ore del mattino, si contribuisce ad alleggerire il carico di picco della rete di distribuzione dell'energia elettrica. L'opzione Delay Timer (Partenza Ritardata) (vedi pag 31) permette di programmare in modo razionale i lavaggi.

Smaltimento

• Eliminazione del materiale dell'imballaggio: rispettare le locali normative, per consentire il riutilizzo dell'imballo.
• Smaltimento di una vecchia macchina: prima di disporre la rottamazione dell'elettrodomestico, tagliare il cavo di alimentazione e staccare l'oblò.

Dismissione degli elettrodomestici vecchi

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Chiusura dell'acqua e interruzione dell'alimentazione elettrica

• Chiudere il rubinetto dell'acqua al termine di ogni lavaggio. Questo accorgimento serve a limitare l'usura dell'impianto idrico dell'apparecchio e a prevenire le perdite.
• Staccare la spina dell'apparecchio durante qualsiasi operazione di pulizia e manutenzione.

Pulizia

Pulizia delle parti esterne

Utilizzare un panno umido o uno smalto al silicone per pulire le superfici esterne dell'apparecchio.

Pulizia del vetro dell'oblò

Pulire regolarmente la superficie interna del vetro dell'oblò con un panno morbido. L'accumulo di polvere di sapone o di residui calcarei dell'acqua può provocare perdite d'acqua dall'oblò.

Pulizia del cassetto dosatore e relativi scomparti

Si consiglia di lavare periodicamente il cassetto dosatore.

!Evitare rigorosamente di pulire parti del cassetto dosatore mentre la macchina è in funzione.

1. Estrarre il cassetto fino al finecorsa.
2. Premere il pulsante di sblocco del cassetto dosatore per rimuoverlo (vedi figura).

1. Pulire e asciugare il cassetto dosatore, i sifoncini, la griglia e il canale di uscita dell'ammorbidente (A).
   Ricordarsi inoltre di pulire periodicamente la zona del tubo di scarico (B).

1. Reinserire il cassetto dosatore spingendolo a fondo nell'apposita sede.

! Non utilizzare prodotti abrasivi, agenti sgrassanti, acidi, candeggina o smalti per metallo per la pulizia di qualsiasi componente della macchina, in quanto potrebbero danneggiarla.

Cura dello sportello e del cesto della macchina

- Per evitare la formazione di cattivi odori, lasciare sempre socchiuso l'oblò.

Controllo del tubo di carico dell'acqua

Controllare il tubo di carico dell'acqua almeno una volta all'anno. Va sostituito subito se presenta screpolature e fessure, poiché durante i lavaggi deve sopportare forti pressioni che potrebbero provocarne l'improvvisa spaccatura.

! Non utilizzare mai tubi già usati.

Può accadere che la macchina non funzioni. Prima di chiamare l'assistenza (vedi pag 36), verificare che l'anomalia non possa essere risolta autonomamente facendo riferimento all'elenco seguente:

Problema:

La macchina non parte?	• La spina non è inserita nella presa di corrente a muro abbastanza a fondo per fare contatto.• C'è stata una interruzione di corrente.
Il programma di lavaggio non parte?	• L'oblò è chiuso male.• Non è stato premuto il pulsante (↓).• Non è stato premuto il pulsante START/RESET.• Il rubinetto dell'acqua non è aperto.• Una partenza differita è stata impostata (selezionando la funzione Delay Timer - vedi pag 31).
La macchina non carica acqua?	• Il tubo di carico dell'acqua non è collegato al rubinetto.• Il tubo è piegato.• Il rubinetto dell'acqua non è aperto.• Manca l'acqua.• L'acqua non arriva con sufficiente pressione.• Non è stato premuto il pulsante START/RESET.
La macchina carica e scarica acqua di continuo?	• Il tubo di scarico non è posizionato tra 65 e 100 cm dal pavimento (vedi pag 27).• L'estremità libera del tubo è immersa in acqua (vedi pag 27).• Lo scarico a muro non ha lo sfiato d'aria.Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la macchina e chiamare l'assistenza. Se l'abitazione si trova negli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio per cui la macchina carica e scarica acqua di continuo. Per eliminare questo inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
La macchina non scarica o non centrifuga?	• Il programma scelto non prevede lo scarico. Per alcuni programmi è necessario abilitare manualmente lo scarico dell'acqua (vedi pag 30).• L'opzione “Stira meno” è abilitata: per completare il programma premere il tasto START/RESET (vedi pag 31).• Il tubo di scarico è piegato (vedi pag 27).• La conduttura dell'impianto di scarico è ostruita.
La macchina vibra molto durante la fase di centrifuga?	• I dispositivi di fissaggio utilizzati per il trasporto non sono stati correttamente rimossi (vedi pag 26).• La macchina non è perfettamente in piano (vedi pag 26).• La macchina è stretta tra mobili e pareti (vedi pag 26).
La macchina perde acqua?	• Il tubo di carico dell'acqua non è avvitato correttamente (vedi pag 26).• Il cassetto detersivo è ostruito; (per pulirlo vedi pag 34).• Il tubo di scarico non è fissato saldamente (vedi pag 27).
Il LED ON-OFF/BLOCCO PORTA lampeggia rapidamente assieme ad almeno un altro LED?	• Chiamare l'assistenza, poiché significa che è presente un guasto.
La macchina produce troppa schiuma?	• Il detersivo non è adatto per il lavaggio a macchina (dovrebbe recare l'indicazione “per lavatrice” o “per lavaggio a mano e in lavatrice”, ecc.).• È stata usata una quantità eccessiva di detersivo.
La macchina non asciuga?	• La spina non è inserita nella presa di corrente a muro abbastanza a fondo per fare contatto.• C'è stata una interruzione di corrente.• L'oblò è chiuso male.• Una partenza differita è stata impostata (selezionando la funzione Delay Timer (vedi pag 31).• La manopola ASCIUGATURA è nella posizione 0.• È stata selezionata la corretta impostazione di temperatura/tempo? (vedi pag 31).

Prima di chiamare l'assistenza

• Seguire la guida alla risoluzione dei problemi per vedere se è possibile porre rimedio al guasto personalmente (vedi pag 35).
• In caso contrario, spegnere la macchina e chiamare il più vicino centro di assistenza.

Dati da comunicare al Centro di assistenza:

• nome, indirizzo e codice postale.
• numero di telefono.
• il tipo di guasto.
• la data di acquisto.
• il modello dell'apparecchio (Mod.).
• il numero di serie (S/N).

Queste informazioni si trovano sull'etichetta dati applicata dietro l'oblò.

Ricambi

Questo elettrodomestico è una macchina complessa. Tentando di ripararla personalmente o affidandone la riparazione a personale non qualificato si rischia di mettere a repentaglio l'incolumità delle persone, di danneggiare la macchina e di far decadere la garanzia sui ricambi.

In caso di problemi con l'utilizzo di questa macchina, rivolgersi sempre a un tecnico autorizzato.

I ricambi sono stati progettati appositamente per questo elettrodomestico e non si prestano a diverse finalità.

Ελληνικά

Περιεχόμενα

Εγκατάσταση, 38-39

Αποσυσκευασία, 38
