AMS150-PBW - Ventilateur domestique MIDEA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a torre con purificazione dell'aria
Modello	AMS150-PBW
Potenza nominale	33 W
Tensione di esercizio	24 V --- (ingresso adattatore 100-240 V~, 50/60 Hz)
Portata d'aria massima	27.07 m³/min
Livello di rumore	≤61 dB(A)
Valore di servizio	1.22 (m³/min)/W
Potenza in stand-by	0.22 W
Velocità massima dell'aria	2.66 m/s
Consumo elettrico stagionale	7.32 kWh/a
Metodo di controllo	Pannello touch sull'unità, telecomando (batteria AAA) e app MSmartHome (Wi-Fi 2,4 GHz)
Modalità vento	Normale, Sleep (3 livelli), AI Smart (regolazione automatica della temperatura), Ion (Plasmacluster)
Livelli di velocità	1–10 (regolabile in modalità Normale e Ion; Sleep ha 3 livelli)
Oscillazione	Sì, pulsante touch per avvio/arresto
Timer	1–12 ore (impostabile per spegnimento o accensione)
Spegnimento automatico	Dopo 15 ore di funzionamento continuo senza interazione dell'utente
Funzioni aggiuntive	Memoria intelligente (ricorda le ultime impostazioni tranne il timer), spegnimento schermo dopo 30 secondi, indicatore sostituzione filtro
Tipo di filtro	Filtro sostituibile (modello FQ150CJ-2, include 2 set) più prefiltro lavabile
Manutenzione filtro	Pulire il prefiltro ogni 2 settimane; sostituire il filtro principale ogni 6 mesi (regolabile in base all'uso)
Pulizia	Pulire l'esterno con un panno morbido umido e detergente delicato; non immergere né usare detergenti abrasivi
Caratteristiche di sicurezza	Protezione da surriscaldamento? Non dichiarata esplicitamente; spegnimento forzato dopo 15 ore; blocco bambini? Non presente
Accessori inclusi	Telecomando (batteria AAA non inclusa), adattatore (100-240 V a 24 V), manuale utente
Dimensioni (circa)	Non specificato nel manuale; altezza tipica di un ventilatore a torre ~1 m
Peso	Non specificato
Garanzia / Legale	Conforme alla direttiva RE 2014/53/UE, WEEE, RoHS

Domande frequenti - AMS150-PBW MIDEA

Come accoppiare il ventilatore con l'app MSmartHome?

Scarica l'app MSmartHome da Google Play o Apple App Store. Assicurati che il telefono sia connesso a una rete Wi-Fi a 2,4 GHz e che il Bluetooth sia attivato. Accendi il ventilatore, apri l'app e segui le istruzioni nell'app per aggiungere il dispositivo. Se non viene rilevato automaticamente, tocca '+' e cerca per categoria e modello del dispositivo.

Perché il telecomando non funziona?

Prima, controlla che il telecomando sia entro 5 metri dal ventilatore e puntato direttamente verso il pannello display. Sostituisci la batteria AAA (1,5V, non ricaricabile). Se ancora non funziona, prova a rimuovere eventuali ostacoli tra telecomando e ventilatore.

Con quale frequenza devo pulire o sostituire il filtro?

Pulisci il prefiltro ogni 2 settimane con un aspirapolvere. Sostituisci il filtro principale (modello FQ150CJ-2) ogni 6 mesi o quando l'indicatore di sostituzione filtro si accende. Dopo la sostituzione, tieni premuto il pulsante modalità per 3 secondi per resettare l'indicatore.

Il ventilatore non si accende. Cosa devo fare?

Assicurati che l'adattatore di alimentazione sia saldamente collegato alla base e inserito in una presa funzionante. Controlla che il pulsante di accensione sull'unità sia premuto. Se ancora spento, prova una presa diversa. Se il problema persiste, contatta l'assistenza.

Posso usare il ventilatore senza telecomando o app?

Sì, puoi azionare tutte le funzioni direttamente dal pannello touch sull'unità. Il pannello controlla accensione, modalità vento, velocità, oscillazione e timer.

Cosa fa la modalità vento AI Smart?

In modalità AI Smart (indicatore 'AI' acceso), il ventilatore regola automaticamente la velocità in base ai cambiamenti della temperatura ambiente per mantenere il comfort.

Come imposto il timer?

Premi ripetutamente il pulsante timer per scorrere da 0 a 12 ore. Il display mostra l'ora impostata. '0h' annulla il timer. Il timer funziona sia per lo spegnimento (quando il ventilatore è in funzione) sia per l'accensione (quando il ventilatore è in stand-by).

È sicuro lasciare il ventilatore incustodito?

Il ventilatore ha uno spegnimento forzato dopo 15 ore di funzionamento continuo senza input dell'utente. Tuttavia, posiziona sempre il ventilatore su una superficie stabile e tienilo lontano dall'acqua. Stacca la spina prima di spostarlo o pulirlo.

Il ventilatore fa rumori insoliti. Cosa devo fare?

Controlla che il ventilatore sia su una superficie piana e stabile. Assicurati che la griglia e le pale siano installate correttamente. Se il rumore persiste, controlla la presenza di oggetti estranei. Se ancora rumoroso, contatta l'assistenza; il livello di rumore dovrebbe essere ≤61 dB.

Posso usare il ventilatore con un sistema smart home?

Il ventilatore funziona con l'app MSmartHome per il controllo remoto tramite Wi-Fi. Non supporta nativamente Amazon Alexa o Google Assistant, ma potresti essere in grado di integrarlo tramite servizi di terze parti. Controlla l'app per le routine compatibili.

MANUALE UTENTE AMS150-PBW MIDEA

Scarica l'app e attiva il tuo prodotto

MANUALE UTENTE

AMS150-PBW

Avvertenze: Prima di utilizzare questo prodotto, leggere attentamente questo manuale e conservarlo per riferimento futuro. La progettazione e le specifiche sono soggette a modifiche senza preavviso per il miglioramento del prodotto.

Consultare il rivenditore o il produttore per maggiori dettagli.

Il diagramma qui sopra è solo per riferimento. Si prega di considerare l'aspetto del prodotto reale come standard.

LETTERA DI RINGRAZIAMENTO

Grazie per aver scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente questo manuale per assicurarsi di sapere come utilizzare le caratteristiche e le funzioni offerte dal nuovo apparecchio in modo sicuro.

INDICE

LETTERA DI RINGRAZIAMENTO 01

ISTRUZIONI DI SICUREZZA 02

SPECIFICHE 04

PANORAMICA DEL PRODOTTO 05

INSTALLAZIONE DEL PRODOTTO 06

ISTRUZIONI PER L'USO 08

CONFIGURAZIONE E FUNZIONAMENTO DELL'APP 10

PULIZIA E MANUTENZIONE 12

RISOLUZIONE DEI PROBLEMI 14

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE 15

TRATTAMENTO DEI DATI 17

ISTRUZIONI DI SICUREZZA

Destinazione d'uso

Le seguenti linee guida sulla sicurezza hanno lo scopo di prevenire rischi imprevisti o danni derivanti da un funzionamento non sicuro o non corretto dell'apparecchio. Si prega di controllare l'imballaggio e l'apparecchio all'arrivo per assicurarsi che tutto sia intatto per garantire un funzionamento sicuro. In caso di danni, contattare il rivenditore o il rivenditore. Si prega di notare che modifiche o alterazioni dell'apparecchio non sono consentite per motivi di sicurezza. L'uso non previsto potrebbe provocare rischi e perdita di diritto alla garanzia.

Spiegazione dei simboli

Pericolo

Questo simbolo indica che ci sono pericoli per la vita e la salute delle persone a causa del gas estremamente infiammabile.

Avviso di tensione elettrica pericolosa

Questo simbolo indica che esiste un pericolo per la vita e la salute delle persone a causa della tensione.

Avviso

La parola segnale indica un pericolo con un livello di rischio medio che, se non evitato, può causare morte o lesioni gravi.

Attenzione

La parola segnale indica un pericolo con un basso grado di rischio che, se non evitato, può provocare lesioni lievi o moderate.

Attenzione

La parola segnale indica informazioni importanti (ad es. danni alle cose), ma non pericolo.

Attenersi alle istruzioni

Questo simbolo indica che un tecnico dell'assistenza deve utilizzare e mantenere questo apparecchio solo in conformità con le istruzioni per l'uso.

Prima di utilizzare/mettere in funzione l'apparecchio, leggere attentamente le presenti istruzioni per l'uso e conservarle nelle immediate vicinanze del luogo di installazione o dell'apparecchio per un successivo utilizzo!

Precauzione

• Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e che ne comprendano i pericoli.
• I bambini non devono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non devono essere svolti da parte di bambini senza supervisione.
• Non inserire mai dita, matite o altri oggetti attraverso la griglia quando la ventola è in funzione.
• Scollegare la ventola quando ci si sposta da una posizione all'altra.
• Assicurarsi che la ventola sia su una superficie stabile durante il funzionamento per evitare il ribaltamento.
• Tenere gli apparecchi elettrici fuori dalla portata dei bambini o di persone non autosufficienti. Non lasciare che utilizzino gli apparecchi sotto la loro supervisione.
• Solo per uso domestico.

Avvertenza

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, suo agente di assistenza o da personale autorizzato per evitare danni.
• Per evitare il rischio di scosse elettriche, non immergere l'unità, il cavo o la spina in acqua o altri liquidi.
• Quando l'apparecchio non è in uso e prima di pulirlo, scollegarlo dalla presa di corrente.
• Quando il ventilatore è stato assemblato, la protezione della lama del rotore non deve essere rimossa
• Assicurarsi che il ventilatore sia staccato dalla rete elettrica prima di rimuovere la protezione.

SPECIFICHE

Modello del prodotto	AMS150-PBW
Tensione	24V ---
Frequenza	33 W
Potenza	≤slant 61dB

IT

Parti	Adattatore
Ingresso	100-240V~ 50/60Hz 1.5A
Uscita	24 V ± 5A

Descrizione Simbolo Valore Unità
Portata massima del ventilatore	F	27,07	m^3 /min
Potenza in ingresso	P	22,10	W
Valore del servizio	S_V	1,22	(m^3/min)W
Consumo energetico in standby	P_SB	0,22	W
Livello di potenza sonora	L_WA	57,32	dB(A)
Velocità massima dell'aria	C metri/sec	2,66
Consumo stagionale di energia elettrica	Q kWh/a	7,32
Standard di misurazione per il valore di servizio	EN IEC 60879: 2019

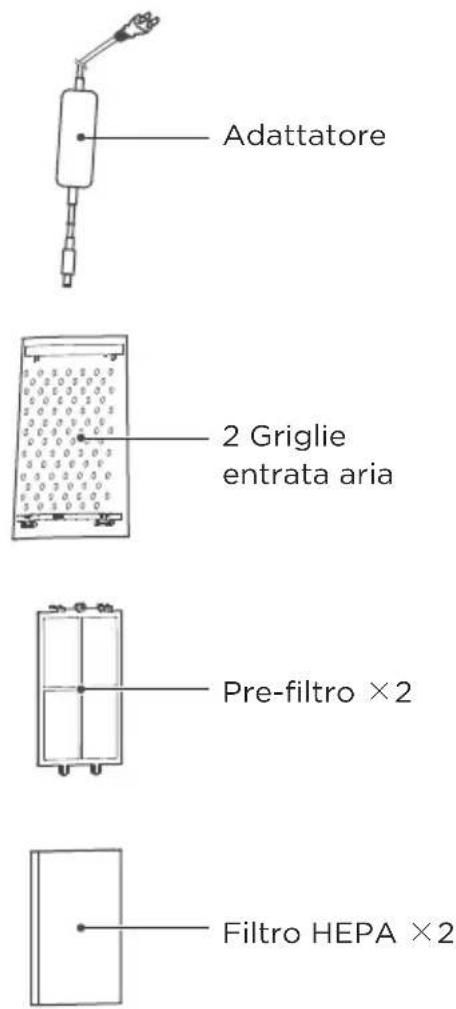

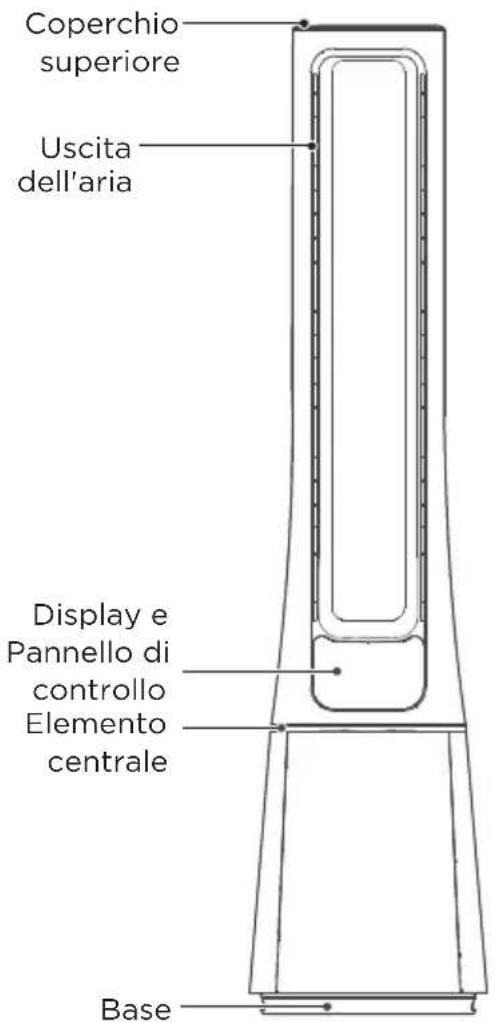

PANORAMICA DEL PRODOTTO

Nome del componente

IT

NOTE

Tutte le immagini in questo manuale sono solo a scopo esplicativo. Qualsiasi discrepanza tra l'oggetto reale e l'illustrazione nel disegno è soggetta al soggetto reale.

INSTALLAZIONE DEL PRODOTTO

Procedure di installazione

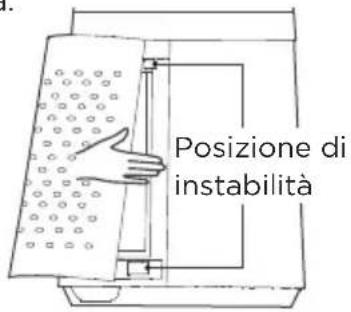

1 Rimuovere la griglia di ingresso dell'aria.

3 Rimuovere la pellicola protettiva del filtro.

5 Installare il pre-filtro: allineare la posizione della fessura nella parte inferiore e allacciare la fibbia a forma di U superiore.

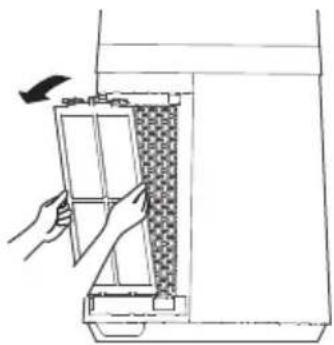

Estrarre il pre-filtro: premere la parte sollevata su entrambi i lati per estrarlo verso l'esterno ed estrarre il pre-filtro

4 Installare il filtro HEPA. Si consiglia di pulire il filtro ogni due settimane e di sostituirlo ogni sei mesi (il ciclo di pulizia e sostituzione può essere regolato in base all'ambiente di utilizzo).

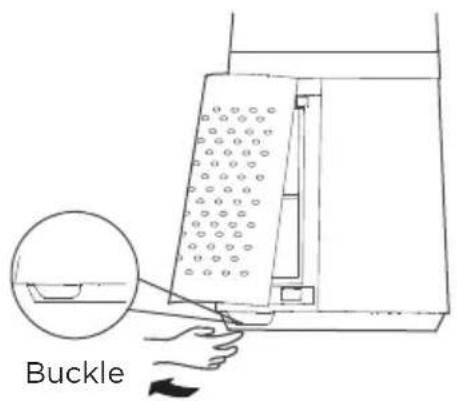

6 Installare la griglia di ingresso dell'aria: allineare le due fibbie superiori e premerle saldamente, quindi premere i due lati nella parte inferiore, piegare lentamente e delicatamente la griglia di ingresso dell'aria.

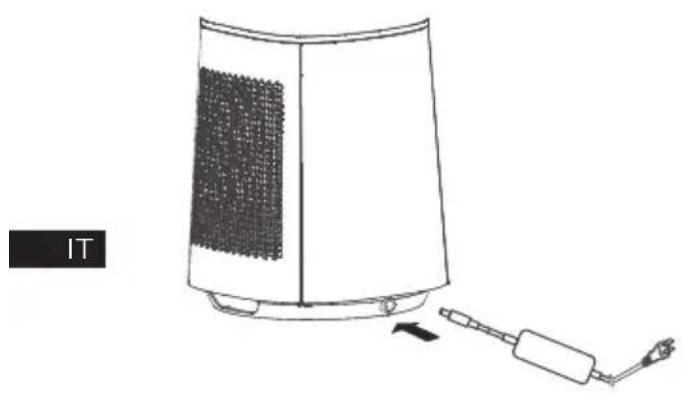

7 Installare l'adattatore, serrare la spina con la posizione presa della base

8 Alimentazione spina.

Operazioni del pannello di controllo

IT

	Descrizione funzione
	Avvio/Standby, premere a lungo il pulsante di accensione, l'indicatore “ ” si accende.
	Toccare questo pulsante per cambiare la modalità del vento tra normale e plasmacluster, s leep e Al smart. (Quando la luce di sostituzione del filtro è accesa, premere e tenere premuto il pulsante per spegnere questa luce).
	Toccare questo pulsante per avviare/arrestare l'oscillazione.
	Toccare questo pulsante per commutare la velocità del vento (cicli tra livello 1-2-3-···-10-1-2).
	Programmare lo spegnimento nello stato di accensione e l'avvio nello stato di standby.Toccare questo pulsante per impostare il timer (il display esegue cicli tra 0-1-2-···-12-0h); 0h significa che il timer è annullato.
	Icona promemoria sostituzione filtro; quando è necessario sostituire l'icona “ ”.
	In modalità Al Smart Wind, la spia luminosa “ AI ” è accesa e l'energia eolica viene regolata automaticamente in base alle variazioni della temperatura ambiente.
	Questa spia è accesa in modalità sleep wind.Avviata la funzione sleep wind, il ventilatore regola automaticamente il livello in base al programma; ci sono tre livelli: 1, 2 e 3; è possibile regolare il livello dello sleep wind premendo il pulsante della velocità del vento.
	Visualizza il livello di velocità del vento o il timer impostato e visualizza la temperatura in modalità vento.
	Questa spia è accesa in modalità vento ionico.In questa modalità, il plasmacluster è attivato e il vento di livello 1-10 ha plasmacluster.
	Questa spia è “ ”.Premere a lungo il pulsante dell'interruttore per 3 secondi per iniziare ad abbinare o scollegare “ ”.Le luci sono accese, “ ” è collegato.Le luci lampeggiano e “ ” è scollegato o collegato.

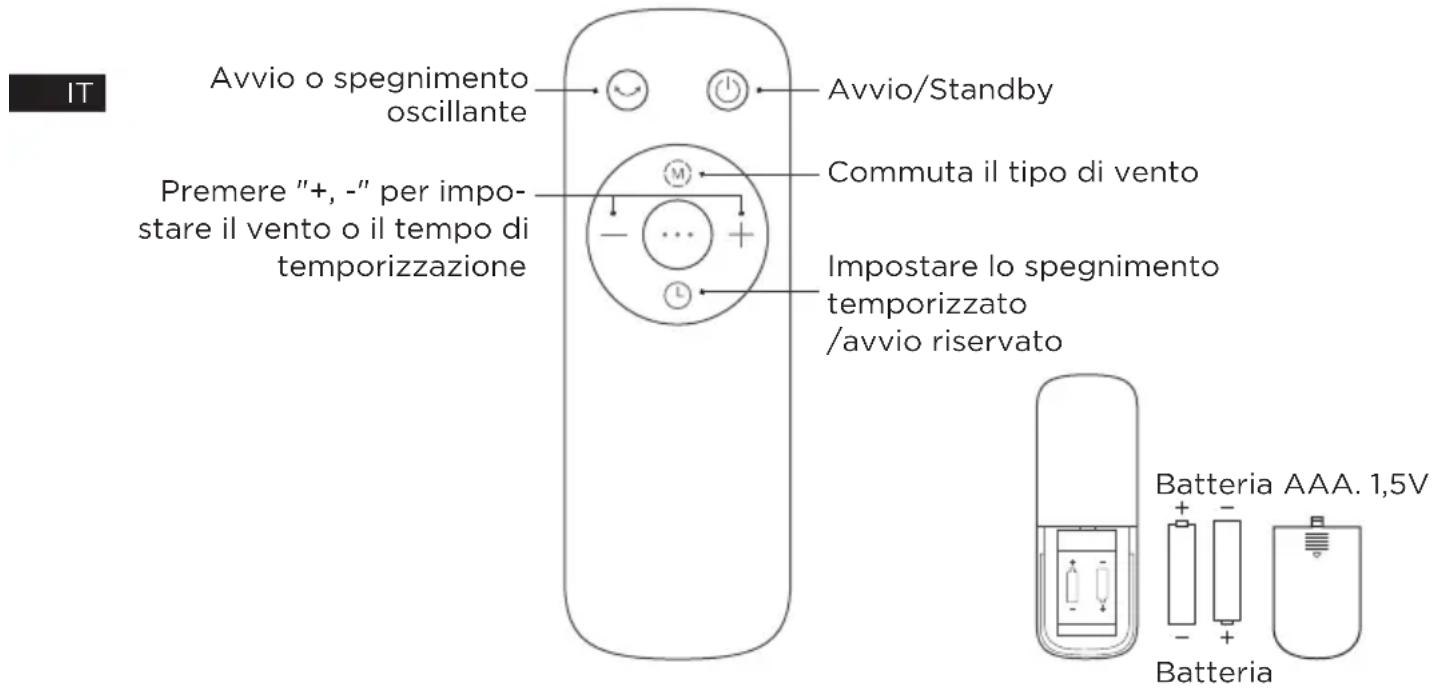

Telecomando

• Il telecomando deve essere normalmente utilizzato entro 5 metri dalla parte anteriore del prodotto e a 30 gradi dall'angolo di deviazione.
• La batteria contiene molti metalli pesanti, acidi e basi, ecc., che possono minacciare la salute umana. Le batterie di scarto devono essere riciclate separatamente.

NOTE

Utilizzare batterie al manganese o alcaline del tipo "AAA". Non utilizzare batterie ricaricabili.

Funzioni aggiuntive

- Arresto forzato

Non vi è alcuna operazione durante il funzionamento del ventilatore, dopo 15 ore di funzionamento continuo, il ventilatore sarà costretto a spegnersi automaticamente.

- Memoria intelligente

Quando il ventilatore è spento o alimentatore scollegato, funzionerà nello stato prima di spegnersi o scollegarsi quando l'id di alimentazione è di nuovo acceso (la messa a fuoco di temporizzazione non è memorizzata).

- Screen-off function

In caso di mancato funzionamento per 30 secondi durante il normale funzionamento, la spia si accende e il corpo si spegne automaticamente, ma il ventilatore continua a funzionare. Premere ON/OFF per spegnere il ventilatore quando lo schermo è spento, e premere l'altro pulsante per ripristinare la visualizzazione.

CONFIGURAZIONE E FUNZIONAMENTO DELL'APP

Su un app market (Google Play Store, Apple App Store), cercare "MSmartHome" e trovare l'app MSmartHome. Scaricarla e installarla sul telefono. È possibile scaricare l'app anche scansionando il codice QR qui sotto.

Collegamento dei dispositivi a MSmartHome

1 Assicurarsi che il telefono cellulare sia collegato a una rete wireless. In caso contrario, andare su Impostazioni e attivare le reti wireless e il Bluetooth...
2 Accendere i dispositivi.
3 Aprire l'app MSmartHome sul telefono.

Se non viene visualizzato alcun messaggio, selezionare "+" nella pagina e selezionare il dispositivo nell'elenco dei dispositivi disponibili nelle vicinanze. Se il dispositivo non è presente nell'elenco, aggiungerlo manualmente in base alla categoria e al modello del dispositivo.

Registrazione e accessoDownload dell'app

Aprire l'app MSmartHome e creare un nuovo account per iniziare (è possibile registrarsi anche tramite un account di terzi). Se si dispone già di un account, utilizzarlo per accedere.

4 Se viene visualizzato il messaggio "Dispositivi intelligenti rilevati nelle vicinanze", fare clic su Aggiungi.

6 Collegare il dispositivo alla rete wireless seguendo le istruzioni dell'app. Se la connessione non riesce, seguire le istruzioni fornite dall'app per continuare l'operazione.

• Assicurarsi che i dispositivi siano accesi.
- Tenere il telefono cellulare abbastanza vicino al dispositivo quando lo si collega alla rete.
- Collegare il telefono cellulare alla rete wireless domestica e assicurarsi di conoscere la password della rete wireless.
- Verificare se il router wireless supporta la banda a 2,4 GHz e accenderlo. Se non si è sicuri che il router supporti la banda a 2,4 GHz, contattare il produttore del router.
- Il dispositivo non riesce a connettersi alla rete wireless che richiede l'autenticazione e di solito si verifica in aree pubbliche come hotel, ristoranti, ecc. Collegarsi a una rete wireless che non richiede l'autenticazione.
- Disattivare la funzione WLAN+ (Android) o WLAN Assistant (iOS) del telefono cellulare quando si collega il dispositivo alla rete.
- Nel caso in cui il dispositivo si sia già connesso a una rete wireless ma debba riconnettersi, fare clic su "+" nella pagina iniziale dell'app e aggiungere nuovamente il dispositivo in base alla categoria e al modello secondo le istruzioni dell'app.

Banda di frequenza di funzionamento: 2,4 GHz; potenza di uscita RF: 13-20 dBm;

Con la presente, GD Midea Environment Appliances MFG.Co.,Ltd dichiara che questo ventilatore elettrico è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva RE 2014/53/UE. È allegata una copia della dichiarazione di conformità completa

PULIZIA E MANUTENZIONE

La ventola richiede una manutenzione minima. Non cercare di risolvere il problema da soli. In caso di necessità, rivolgersi a personale di assistenza qualificato.

1. Prima di pulire e montare, scollegare l'alimentazione della ventola.
2. Per garantire un'adeguata circolazione dell'aria nel motore, mantenere libere dalla polvere le prese d'aria sul retro del motore. Non smontare la ventola per rimuovere la polvere.

Si prega di pulire le parti esterne con un panno morbido imbevuto di un detergente delicato.

1. Non utilizzare detergenti abrasivi o solventi per evitare di graffiare la superficie.
2. Non utilizzare come detergente: benzina, diluente.
3. Evitare che acqua o altri liquidi entrino nell'alloggiamento del motore o nelle parti interne.
4. Assicurarsi di scollegare dalla fonte di alimentazione elettrica prima di pulire.
5. Le parti in plastica devono essere pulite con un panno morbido inumidito con sapone neutro. Rimuovere accuratamente i residui di sapone con un panno asciutto.

Pulizia pre-filtro

1 Scollegare il cavo di alimentazione.

2 Estrarre il filtro.

3 Rimuovere la polvere con l'aspirapolvere.

4 Installare la macchina in ordine inverso e collegare l'alimentazione.

Sostituzione del filtro

1 Filtro modello: FQ150CJ-2 (di cui 2 set). Quando l'indicatore luminoso per la sostituzione del filtro è acceso, il prompt che ricorda il filtro sostituito in tempo, il prompt apparirà ad ogni avvio.

3 Sostituire un nuovo filtro

4 Premere a lungo il pulsante MODE per 3 secondi per spegnere la spia per la sostituzione del filtro.

RISOLUZIONE DEI PROBLEMI

Il funzionamento dell'apparecchio può causare errori e malfunzionamenti. Le seguenti tabelle contengono possibili cause e note per la risoluzione di un messaggio di errore o malfunzionamento. Si raccomanda di leggere attentamente la tabella seguente per risparmiare il tempo e il denaro necessari per rivolgersi al centro di assistenza.

	Causa SoluzioneProblema
La macchina non funziona corretta-mente dopo l'installazione	• Il cavo di alimentazione non è collegato o ha uno scarso contatto.	Assicurarsi che la spina sia inserita correttamente nella presa.
	• L'interruttore sul corpo non è acceso.	Accendere l'interruttore sul corpo.
Il telecomando non funziona	• La batteria deve essere sostituita.	Sostituire la batteria.
	• Il telecomando viene utilizzato a più di 5 metri di distanza dalla ventola.	Utilizzare il telecomando più vicino alla ventola e assicurarsi che sia rivolto direttamente al pannello del display.

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE

Midea logo, marchi denominativi, nome commerciale, immagine commerciale e tutte le loro versioni sono beni di valore di Midea Group e/o delle sue affiliate ("Midea"), a cui Midea possiede marchi, diritti d'autore e altri diritti di proprietà intellettuale, e tutto l'avviamento derivante dall'utilizzo di qualsiasi parte di un marchio Midea. L'uso del marchio Midea per scopi commerciali senza il previo consenso scritto di Midea può costituire violazione del marchio o concorrenza sleale in violazione delle leggi pertinenti.

Questo manuale è creato da Midea e Midea si riserva tutti i diritti d'autore. Nessun ente o individuo può utilizzare, duplicare, modificare, distribuire in tutto o in parte il presente manuale, né abbinarlo o venderlo con altri prodotti senza il preventivo consenso scritto di Midea.

Tutte le funzioni e le istruzioni descritte erano aggiornate al momento della stampa del presente manuale. Tuttavia, il prodotto reale può variare a causa di funzioni e design migliorati.

Istruzioni importanti per l'ambiente

Conformità alla direttiva RAEE e smaltimento del prodotto Waster:

Questo prodotto è conforme alla direttiva EU 2012/19/EU. Questo prodotto reca un simbolo di classificazione per apparecchiature elettriche ed elettroniche di scarto (RAEE). Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici alla fine della sua vita utile. Il dispositivo utilizzato deve essere restituito al punto di raccolta ufficiale per il riciclaggio dei dispositivi elettronici elettrici. Per trovare questi sistemi di raccolta, contattare le autorità locali o il rivenditore in cui è stato acquistato il prodotto. Ogni famiglia svolge un ruolo importante nel recupero e nel riciclaggio dei vecchi elettrodomestici. Lo smaltimento appropriato dell'apparecchio usato contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

Conformità alla direttiva RoHS

Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali nocivi e proibiti specificati nella direttiva.

Informazioni sull'imballaggio

I materiali di imballaggio del prodotto sono fabbricati con materiali riciclabili in conformità con le nostre normative nazionali sull'ambiente. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altro tipo. Portarli ai punti di raccolta del materiale di imballaggio designati dalle autorità locali.

TRATTAMENTO DEI DATI

Per l'erogazione dei servizi concordati con il cliente,

accettiamo di rispettare senza restrizioni tutte le disposizioni della legge sulla protezione dei dati applicabile, in linea con i paesi concordati all'interno dei quali verranno forniti i servizi al cliente, nonché, ove applicabile, il Regolamento generale sulla protezione dei dati dell'UE (GDPR).

In generale, il trattamento dei dati avviene per adempiere ai nostri obblighi contrattuali con voi e per motivi di sicurezza del prodotto, per tutelare i vostri diritti in relazione a questioni di garanzia e di registrazione del prodotto. In alcuni casi, ma solo se è garantita un'adeguata protezione dei dati, i dati personali potrebbero essere trasferiti a destinatari situati al di fuori dello Spazio economico europeo.

Ulteriori informazioni sono disponibili su richiesta. Puoi contattare il nostro Responsabile della protezione dei dati all'indirizzo [e-mail]. Per esercitare i tuoi diritti, come il diritto di opporti al trattamento dei tuoi dati personali per scopi di marketing diretto, ti preghiamo di contattarci tramite [e-mail]. Per ulteriori informazioni, seguire il Codice QR.
