PIN 30 TC - Cucina DELONGHI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura a induzione da incasso
Marca	DeLonghi
Modello	PIN 30 TC
Numero di zone di cottura	2
Diametro zona di cottura 1	160 mm
Potenza normale zona di cottura 1	1200 W
Potenza booster zona di cottura 1	1400 W
Diametro zona di cottura 2	200 mm
Potenza normale zona di cottura 2	2300 W
Potenza booster zona di cottura 2	3000 W
Livelli di potenza	9 livelli + Booster (P)
Funzione Booster	Sì, max 5 minuti
Funzione timer	Sì, fino a 99 minuti
Blocco bambini	Sì
Indicatore di calore residuo	Sì
Rilevamento pentole	Sì
Spegnimento automatico	Sì, dopo 15 secondi se nessuna zona selezionata
Tensione di alimentazione	220-240 V ~
Cavo di alimentazione	H05V2V2-F 3x2.5 mm²
Istruzioni per la pulizia	Usare detergenti non abrasivi; evitare la lana d'acciaio; pulire quando freddo
Certificazioni di sicurezza	CE, Direttiva Bassa Tensione 2006/95/CE, Direttiva EMC 2004/108/CE
Requisiti di installazione	Deve essere installato da persona autorizzata; richiede ventilazione

Domande frequenti - PIN 30 TC DELONGHI

Che tipo di pentole è adatto per questo piano cottura a induzione?

Sono adatte solo pentole con base ferromagnetica (il magnete si attacca). Materiali come acciaio inossidabile con fondo magnetico, ghisa sono buoni. Evitare vetro, alluminio, rame, ceramica.

Come funziona la funzione Booster?

La funzione Booster fornisce potenza extra oltre il nominale per un massimo di 5 minuti. Per attivarla, impostare il livello di potenza 9 e toccare il tasto Booster fino a quando appare 'P'. Non è adatta per riscaldare olio.

Posso usare il piano cottura se la superficie è incrinata?

No. Se il vetroceramica è incrinato, staccare immediatamente l'apparecchio dalla rete elettrica e contattare il Servizio Assistenza per evitare scosse elettriche.

Come attivare e disattivare il blocco bambini?

Per attivare: spegnere il piano cottura, toccare il tasto fino a quando il sistema di controllo si illumina, quindi toccare simultaneamente il selettore della zona anteriore e il tasto, poi toccare di nuovo fino a quando appare 'L'. Per disattivare, ripetere i passaggi fino a quando 'L' scompare.

Perché il mio piano cottura visualizza un codice di errore come E2 o EH?

I codici di errore indicano surriscaldamento o problemi elettronici. Spegnere, scollegare dalla rete per 1 minuto, quindi ricollegare. Se l'errore persiste, contattare un centro di assistenza autorizzato.

Qual è il consumo massimo totale di potenza?

La scheda di alimentazione gestisce una potenza totale massima di 3700 W. Se le zone richiedono di più, l'ultimo livello selezionato ha la priorità e la potenza dell'altra zona viene automaticamente ridotta.

Come pulire il piano in vetroceramica?

Pulire quando freddo e scollegato. Rimuovere le fuoriuscite con un panno umido. Usare detergenti non abrasivi; evitare lana d'acciaio o polveri abrasive. Per fuoriuscite di zucchero o plastica, rimuovere immediatamente con un raschietto mentre sono ancora calde.

Posso installare il piano cottura sopra una lavastoviglie o lavatrice?

No. Il piano cottura non deve essere installato direttamente sopra lavastoviglie, frigorifero, congelatore, lavatrice o asciugatrice poiché l'umidità potrebbe danneggiare l'elettronica.

Il piano cottura ha una funzione di spegnimento automatico?

Sì. Ogni zona di cottura ha un limite di tempo massimo preimpostato in base al livello di potenza. Inoltre, se nessuna zona viene selezionata entro 15 secondi dall'accensione, il piano cottura si spegne automaticamente.

Cosa devo fare se appare il simbolo di rilevamento pentole?

Il simbolo di rilevamento pentole indica che la pentola non è adatta all'induzione. Usare una pentola con fondo ferromagnetico. Se non viene rilevata alcuna pentola per 10 minuti, la zona si spegne automaticamente.

MANUALE UTENTE PIN 30 TC DELONGHI

La ringraziamo per la preferenza accordataci con l'acquisto di un nostro prodotto.

Le avvertenze ed i consigli in seguito descritti, sono a tutela della sicurezza Sua e degli altri, inoltre Le permetteranno di usufruire delle possibilità offerte Le dall'apparecchio.

Conservi con cura questo libretto, Le sarà utile in futuro, qualora Lei, o chi altri per Lei, avesse dubbi relativi al suo funzionamento.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito, cioè per la cottura di alimenti. Ogni altro uso è da considerasi improprio e quindi pericoloso.

Il costruttore declina ogni responsabilità nel caso di eventuali danni derivanti da un uso improprio, erroneo od irragionevole dell'apparecchio.

Dichiarazione di conformità CE

• Questo apparecchio è stato progettato per essere utilizzato solamente come apparecchio di cottura. Ogni altro uso (riscaldare locali) è da considerarsi improprio e conseguentemente pericoloso.

• Questo apparecchio è stata concepito, costruito ed immesso sul mercato in conformità ai:

• Requisiti di sicurezza della Direttiva “Bassa Tensione” 2006/95/CE;

• Requisiti di protezione della Direttiva "EMC" 2004/108/CE;
  • Requisiti della Direttiva 93/68/CEE;
  • Requisiti della Direttiva 2011/65/UE.

CE

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRETTIVA EUROPEA 2002/96/EC

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato.

IMPORTANTE: Questo apparecchio è stato progettato e costruito solo per la cottura di alimenti in ambito domestico e pertanto non deve essere utilizzato in un ambiente commerciale.

La garanzia è da intendersi annullata nel caso in cui l'apparecchio venga utilizzato in un ambiente comunale, semi-commerciale o commerciale.

Leggere attentamente le istruzioni prima di installare ed iniziare ad utilizzare l'apparecchio.

• Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio.
  In caso di dubbio non utilizzarlo e rivolgersi al fornitore oppure a personale professionalmente qualificato.
• Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, reggette, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Alcune apparecchiature sono fornite con film protettivi applicati sulle superfici di alluminio e di acciaio inox. Tutti questi film protettivi devono essere tolti prima dell'utilizzo dell'apparecchiatura.
• IMPORTANTE: L'uso di idonei indumenti/guanti protettivi è raccomandato durante la movimentazione o pulizia dell'apparecchio.
• Non tentare di modificare le caratteristiche tecniche del prodotto in quanto l'apparecchio può diventare pericoloso. Il costruttore declina ogni responsabilità per eventuali danni/inconvenienti derivanti dal mancato rispetto di questa condizione.
• Non far funzionare l'apparecchio tramite un programmatore esterno o per mezzo di sistemi di controllo remoto.
• Non effettuare alcuna operazione di pulizia o manutenzione senza avere preventivamente staccato l'apparecchio dalla rete di alimentazione elettrica.

- Non utilizzare pulitrici a getto di vapore perché dell'umidità potrebbe infiltrarsi nell'apparecchio e renderlo pericoloso.

• Non toccare l'apparecchio con mani o piedi bagnati oppure umidi.

• Non usare l'apparecchio a piedi nudi.

- Qualora dovesse decidere di non utilizzare più questo apparecchio (o dovesse sostituire un vecchio modello), prima di gettarlo al macero si raccomanda di renderlo inoperante nel modo previsto dalle normative vigenti in materia di tutela della salute e dell'inquinamento ambientale, rendendo inoltre innocue quelle parti suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.

- I vari componenti dell'apparecchio sono riciclabili; smaltirli in conformità con le norme vigenti nel proprio paese. Se l'apparecchio deve essere rottamato, rimuovere il cavo di alimentazione.

- Dopo aver utilizzato l'apparecchio, assicurarsi che i comandi siano in posizione di spento.

- I bambini con meno di 8 anni di età devono essere tenuti lontani a meno che non siano continuamente sorvegliati.

- Questo apparecchio può essere utilizzato da bambini con un'età minima di 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se sotto sorveglianza durante l'uso, oppure se preventivamente istruite sull'utilizzo in sicurezza e solamente se informate dei pericoli (che devono aver ben compreso) legati al prodotto stesso. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere fatte da bambini senza la supervisione di un adulto.

- Il costruttore declina ogni responsabilità per eventuali danni a persone o cose derivanti da uso improprio, erroneo ed irragionevole dell'apparecchio.

- ATTENZIONE: Durante l'uso l'apparecchio e le sue parti accessibili diventano calde e rimangono calde per un certo tempo dopo l'uso.

- Si deve prestare attenzione a non toccare gli elementi riscaldanti sul piano di cottura.

- Al fine di evitare bruciature e scottature, i bambini devono essere tenuti lontani.

• Assicurarsi che i cavi di alimentazione di altri prodotti in prossimità dell'apparecchio non vengano in contatto con il piano di cottura.
- ATTENZIONE: Può essere pericoloso lasciare riscaldare del grasso o dell'olio sul piano di cottura senza tenere sotto controllo il processo in quanto questo potrebbe causare un incendio. NON CERCARE MAI di spegnere il fuoco con dell'acqua. Spegnere prima l'apparecchio e poi coprire le fiamme ad esempio con un coperchio oppure con una coperta ignifuga antincendio.
- ATTENZIONE: Pericolo di incendio: non depositare oggetti sulle superfici di cottura.
- Non appoggiare o lasciare pentole vuote sul piano di cottura in vetroceramica.
- Evitare di far cadere oggetti pesanti o appuntiti sul piano di cottura in vetroceramica.
- Non graffiare il piano con utensili/oggetti taglienti. Non utilizzare il piano come superficie di lavoro.
- ATTENZIONE: Se la superficie del piano presenta delle crepe o è rotta o se è stata danneggiata dalla caduta di oggetti pesanti ecc., disconnettere l'apparecchio dalla rete di alimentazione elettrica per evitare la possibilità di scosse elettriche e contattare il centro di assistenza tecnica.
- ATTENZIONE: Una volta installato correttamente, il vostro piano soddisfa tutti gli standard di sicurezza previsti per questa categoria di prodotto. Tuttavia fare particolare attenzione alle parti inferiori dell'apparecchio in quanto, non essendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolose che potrebbero causare delle ferite.
• ZONE AD INDUZIONE:
- Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posti sul piano di cottura in quanto possono surriscaldarsi.

- Non usare utensili da cucina metallici (ad es. mestoli). È preferibile utilizzare utensili da cucina di plastica o legno.

- Si prega di utilizzare pentole di dimensione consigliata (vedere tabella con diametro minimo raccomandato). Non è consigliabile utilizzare pentole più piccole della zona di cottura. Le pentole devono essere poste al centro della zona stessa.

- Non utilizzare pentole difettose o padelle con fondo curvo.

- Si prega di utilizzare apposite pentole contrassegnate per la cottura ad induzione.

- Si prega di mantenere una distanza dai campi elettromagnetici rimanendo a non meno di 5 - 10 cm dalle zone di cottura. Quando possibile utilizzare le zone di cottura posteriori.

- Oggetti magnetici (es. carte di credito, floppy disk, schede di memoria) e gli strumenti elettronici (es. computer) non devono essere collocati in prossimità del piano di cottura ad induzione.

- E' vietato riscaldare barattoli magnetici! Barattoli chiusi possono esplodere per l'aumento della pressione interna provocata dal riscaldamento. C'è anche un rischio di incendio con barattoli aperti perché i dispositivi di protezione termica integrati nell'apparecchio possono non funzionare correttamente.

- AVVERTENZA IMPORTANTE: Il piano cottura a induzione è conforme alle norme europee vigenti per gli apparecchi di cottura domestici. Pertanto, non dovrebbe interferire con le altre unità elettroniche. Le persone con pacemaker cardiaco o qualsiasi altro impianto elettrico devono verificare con il proprio medico se è possibile utilizzare un sistema di cottura ad induzione (e verificare eventuali possibili interferenze con gli impianti).

Fig. 1.1

1. Zona di cottura a induzione ∅ 160 mm Potenza Normale: 1200 W

Potenza Booster: 1400 W

1. Zona di cottura a induzione ∅ 200 mm Potenza Normale: 2300 W

Potenza Booster: 3000 W

1. Touch control

Nota: La potenza normale e la potenza "Booster" può variare a seconda delle dimensioni e del materiale delle pentole utilizzate.

DESCRIZIONE COMANDI "TOUCH-CONTROL"

1. Tasto accensione/spegnimento (ON/OFF)
2. Display della zona di cottura posteriore
3. Display della zona di cottura anteriore
4. Pulsante selettore zona di cottura anteriore
5. Pulsante selettore zona di cottura posteriore
6. Tasti programmazione cottura automatica (timer)
7. Tasto per l'incremento dei valori nel display attivo (potenza o timer)
8. Tasto per la diminuzione dei valori nel display attivo (potenza o timer)

Note:

• Ogni selezione (premendo uno dei tasti), è indicata da un segnale acustico (bip).
• I comandi "touch control" si spengono automaticamente (e un segnale acustico suona ogni 10 secondi):

- se uno o più tasti vengono toccati continuativamente per più di 10 secondi;

Attenzione: Appena si noti un'incrinatura del piano, disinserire immediatamente l'apparecchio dalla rete di alimentazione e chiamare il Centro Assistenza. Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posizionati sulla superficie del piano di cottura in quanto possono surriscaldarsi.

Il piano di cottura in vetroceramica è dotato di zone di cottura a induzione.

Queste zone, indicate da dischi serigrafati sulla superficie in vetroceramica, sono controllate da un sistema di controllo “touch-control”.

Nella zona anteriore centrale del piano di cottura, il display del touch control indica:

Fig. 2.1

= Zona di cottura spenta (non attiva)

= Zona di cottura accesa (attiva ma non in funzione).

Se tutte le zone di cottura sono impostate a zero, il sistema touch control si spegnerà automaticamente dopo circa 10 secondi.

= Livelli di potenza

= Funzione "Booster"

= Indicatore segnalazione di calore residuo delle zone di cottura

= Indicatore pentola non idonea

= Blocco tasti - sicurezza bambini

Nota: Ciascun numero/lettera/simbolo (ad eccezione del display per la cottura automatica) è riferito alla relativa zona di cottura.

SISTEMA DI COTTURA A INDUZIONE

Quando il piano di cottura è acceso e una zona di cottura è stata attivata, i circuiti elettronici che producono correnti indotte riscaldano istantaneamente il fondo della padella che trasferisce quindi il calore al cibo.

La cottura avviene con pochissima perdita di energia tra il piano di cottura e il cibo.

Il piano di cottura a induzione funziona solo se si utilizzano pentole corrette adatte per la cottura a induzione. Vedere il capitolo “PENTOLE PER LA COTTURA A INDUZIONE”.

Se l'indicatore pentola non idonea 🚗 appare nel display, la pentola non è adatta e il vostro piano di cottura ad induzione non funzionerà. Dopo 10 minuti senza la rilevazione di alcuna pentola, la zona di cottura si spegnerà automaticamente.

SEGNALAZIONE DI CALORE RESIDUO DELLE ZONE DI COTTURA

Quando la temperatura della zona di cottura è troppo calda per essere toccata il display

visualizza 8 per avvisare l'utente della superficie calda.

Evitare di toccare la superficie del piano sopra la zona cottura. Si prega di prestare particolare attenzione ai bambini.

Quando il display visualizza H, è sempre possibile iniziare a cucinare di nuovo semplicemente impostando la potenza desiderata. come indicato nel capitolo ACCENSIONE E REGOLAZIONE DELLA POTENZA DI UNA ZONA DI COTTURA

PENTOLE PER LA COTTURA A INDUZIONE

Il sistema di cottura a induzione FUNZIONA SOLO se si utilizzano pentole adatte alla cottura ad induzione.

Il fondo della pentola deve essere ferromagnetico per generare il campo elettromagnetico necessario per il processo di riscaldamento (significa che un magnete deve aderire al fondo della pentola).

Pentole realizzate con i seguenti materiali non sono adatte:

• vetro, legno, porcellana, ceramica, terracotta;
• acciaio inossidabile, alluminio o rame senza fondo magnetico.

Per verificare se una pentola è adatta o meno:

• Verificare il fondo della pentola con un magnete: se il magnete si attacca, la pentola è adatta.
• Se un magnete non è disponibile, versare una piccola quantità di acqua all'interno della pentola e posizionarla su di una zona cottura. Accendere la zona di cottura: se il simbolo (indicatore pentola non idonea) appare nel display della zona di cottura (invece del livello di potenza), la pentola non è adatta.

Nota importante: le zone di cottura non funzionano se il diametro della pentola è troppo piccolo. ( 9 l'indicatore pentola non idonea si accenderà sul display della zona di cottura). Per utilizzare correttamente le zone di cottura seguire le indicazioni riportate nella seguente tabella.

Zona di cottura a induzione

Diametro minimo raccomandato della pentola (riferito al fondo della pentola)

Zona di cottura ∅ 160 mm 110 mm

Zona di cottura ∅ 200 mm 145 mm

Attenzione: La pentola deve essere sempre posizionata al centro della zona di cottura.

È possibile utilizzare pentole sovradimensionate, ma il fondo non deve toccare le altre zone di cottura.

Usare pentole con fondo spesso e completamente piatto.

Non utilizzare pentole con fondo concavo o convesso, queste potrebbero causare un surriscaldamento della zona di cottura.

Nota: Alcune tipologie di pentole potrebbero causare rumori quando utilizzate su una zona di cottura a induzione. Il rumore non sta a significare nessun guasto del piano e non influenza la cottura.

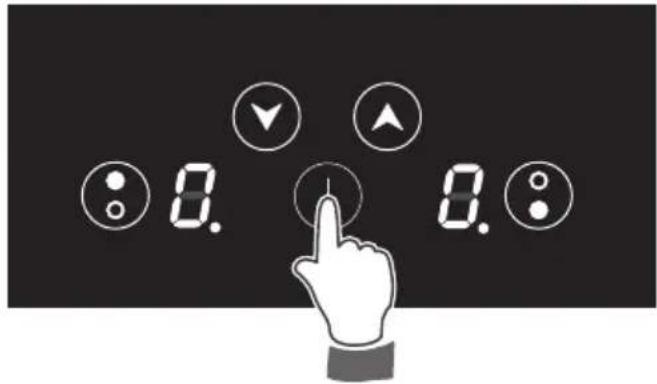

ACCENSIONE E SPEGNIMENTO DEL PIANO COTTURA

ACCENSIONE

Fig. 2.2

Toccare il tasto Ⓐ e mantenerlo premuto fino all'accensione del pannello "touch control". (fig. 2.2). I display delle zone di cottura mostrano "∅".

Note:

• Se il blocco tasti (sicurezza bambini) è attivo, il piano cottura può essere acceso solo dopo aver disattivato questa protezione. (vedere il capitolo BLOCCO TASTI - SICUREZZA BAMBINI).
• Spegnimento automatico: se entro 15 secondi dall'accensione non si accende una zona di cottura, il piano cottura si spegne.

Il piano cottura può essere spento in qualsiasi momento mediante il tasto Ⓙ.

Se ci sono delle zone accese queste verranno spente.

Fig. 2.3

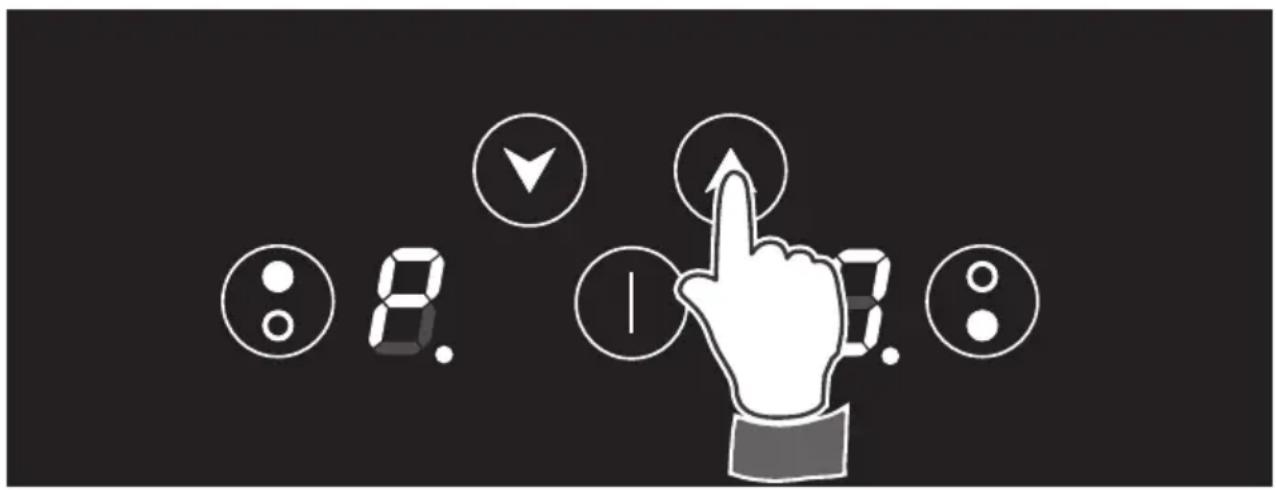

ACCENSIONE E REGOLAZIONE DELLA POTENZA DI UNA ZONA DI COTTURA

Per poter accendere le zone di cottura il piano deve essere acceso (vedere capitolo ACCENSIONE E SPEGNIMENTO DEL PIANO COTTURA).

• Selezionare la zona di cottura toccando il relativo tasto della zona di cottura da utilizzare (fig. 2.3).
• Premere e tenere premuto il tasto Ⓐ fino al livello di potenza desiderato, da 1 a 9. In alternativa premere il tasto ⚡ La scelta inizierà dal livello “9” (massimo livello) fino a “1” (minimo livello).
• Per spegnere una zona di cottura premere e mantenere premuto il tasto ⬇ fino a portare il display a (0).
• Il display della zona di cottura mostra il livello selezionato.
  • Il livello di potenza può essere modificato in qualsiasi momento.

Fig. 2.4

FUNZIONE "BOOSTER" (RISCALDAMENTO VELOCE)

Questa funzione permette alla zona di cottura selezionata di funzionare alla massima potenza “Booster” (sopra la potenza nominale) per massimo 5 minuti; essa può essere utilizzata, ad esempio, per riscaldare rapidamente una grande quantità di acqua.

- La funzione “Booster” è sempre limitata per un massimo di 5 minuti.

Per attivare la funzione "Booster":

• Impostare il livello di potenza “ ” sulla zona di cottura selezionata, poi semplicemente premere il tasto Ⓐ fino a quando il display visualizza “ ” (fig. 2.5).
• Alla fine del programma “Booster” (5 minuti) la zona di cottura viene automaticamente impostata al livello di potenza “9”.
• Nota: se la zona di cottura è ancora calda, non è possibile utilizzare la funzione “Booster” e “P” lampeggerà se si prova ad attivarla. La zona di cottura verrà automaticamente impostata alla massima potenza (“9”).

Per disattivare la funzione "Booster":

- Impostare un livello differente di potenza sulla zona di cottura selezionata.

O

- Spegnere il piano cottura.

NOTE IMPORTANTI:

• La funzione “Booster” non è adatta per cotture che non utilizzano acqua.
  • Non utilizzare questa funzione per riscaldare olio (es. friggere).

Fig. 2.5

TEMPO MASSIMO DI FUNZIONAMENTO DELLE ZONE DI COTTURA

Se non si esegue nessuna operazione, ogni zona di cottura viene spenta automaticamente dopo un tempo massimo predefinito.

Il tempo massimo predefinito dipende dal livello di potenza impostato, come illustrato in questa tabella.

Ogni operazione sulla zona di cottura, tramite il touch control, resetta il tempo massimo di funzionamento al suo valore iniziale.

Livello di potenza delle zone di cottura		Tempo limite di funzionamento
		480 minuti
		360 minuti
		300 minuti
		300 minuti
		240 minuti
		90 minuti
		90 minuti
		90 minuti
		90 minuti
		5 minuti
Livello di potenza della zona di cottura	∅ 160 mm Potenza in Watt	∅ 200 mm Potenza in Watt
	36 W 70 W
	60 W 120 W
	100 W 180 W
	140 W 276 W
	215 W 420 W
	336 W 645 W
	500 W 960 W
	770 W 1470 W
	1200 W 2300 W
	1400 W 3000 W

CONSIGLI DI COTTURA

0	Spento
1 e 2	Scioglimento Riscaldamento	Salse, burro, cioccolato, gelatina Per tenere i piatti al caldo
2 e 3	Bollire lentamente Scongelare	Riso, budino, sciroppo di zucchero Ortaggi o legumi secchi, pesce, prodotti congelati
3 e 4	Cuocere a vapore	Verdure, pesce, carne
4 e 5	Acqua	Patate al vapore, zuppe, pasta, verdure fresche
6 e 7	Cottura media Bollire lentamente	Carne, uova, salsicce Goulash, involtini, trippa
7 e 8	Cotture Patate, frittelle, wafer
9	Friggere, arrostire Bollire acqua	Bistecche, frittate, piatti fritti acqua
P	Portare in ebollizione rapidamente grandi quantità d'acqua

PROGRAMMAZIONE PER SPEGNIMENTO AUTOMATICO DI UNA ZONA DI COTTURA

Questa funzione consente di impostare un conto alla rovescia da “1” a “99” minuti, per spegnere automaticamente le/le zona/e di cottura.

Con il piano di cottura acceso:

• Selezionare la zona di cottura e impostare il livello di potenza desiderato.
• Entro 8 secondi premere i tasti del timer Ⓐ e ⚡(la luce spia vicino al display della zone cottura comincerà a lampeggiare) e impostare il timer:

Premendo il tasto "0".

Ⓐ il valore iniziale è

Premendo il tasto "30".

il valore iniziale è

- Il tempo può essere modificato in ogni momento seguendo la stessa procedura qui sopra descritta (selezionando prima la zona di cottura).

- Per programmare un'altra zona di cottura, ripetere quanto sopra descritto.

NOTA: La luce spia della zona più vicina alla fine del programma, lampeggia. Nel caso di una sola zona programmata, la luce spia è sempre lampeggiante.

Il programma per lo spegnimento automatico è ora completo.

Al termine del conto alla rovescia la zona di cottura si spegnerà automaticamente, un segnale acustico (bip) suonerà (solo per due minuti), “ 00 ” lampeggerà sul display del timer e la luce spia posta accanto al display della zona cottura inizierà a lampeggiare.

Il programma di spegnimento automatico può essere cancellato in qualsiasi momento:

• reimpostando il timer a “ 00”.
• premendo i tasti contemporaneamente.
• IMPORTANTE: Ricordarsi di spegnere le zone di cottura manualmente.

Fig. 2.6

Fig. 2.7

Quando non si utilizza il piano a induzione, impostare il blocco tasti - sicurezza bambini per impedire ai bambini di accendere involontariamente il piano di cottura.

• Assicurarsi che tutte le zone di cottura siano spente.
- Se il piano di cottura è spento, premere il tasto le mantenerlo premuto fino all'accensione del pannello touch control.
- Premere simultaneamente il pulsante selettore zona di cottura anteriore e il pulsante ; poi premere nuovamente lo stesso pulsante della zona di cottura fino a che “ si accenderà.
- Per disattivare il blocco tasti, premere simultaneamente il pulsante selettore zona di cottura anteriore e il pulsante ☑; e poi ancora il pulsante fino a che “☐” si accenderà sul display delle zone di cottura.

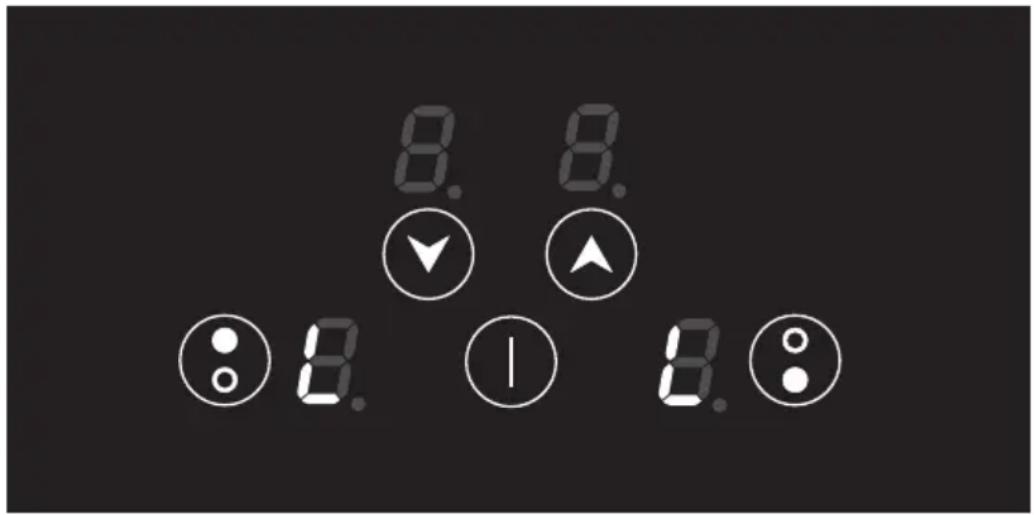

Disattivazione temporanea del blocco tasti - sicurezza bambini

- Se il piano di cottura è spento, premere il tasto le mantenerlo premuto fino all'accensione del pannello touch control.

- Premere simultaneamente il pulsante selettore zona di cottura anteriore e il pulsante. Poi, il piano di cottura può essere usato fino a quando il touch control resterà acceso; questo significa che il blocco tasti si riattiverà automaticamente quando si spegnerà l'apparecchio.

Fig. 2.10

Il limite della potenza massima del piano di cottura è di 3700 W.

Qualora le zone di cottura richiedano un valore superiore, l'ultimo livello di potenza selezionato avrà la priorità e le potenze delle altre zone di cottura verranno automaticamente ridotte conformemente al residuo di potenza disponibile.

In questo caso, il display della zona di cottura lampeggerà per circa 3 secondi; quindi la potenza di tale zona verrà automaticamente ridotta entro il limite consentito.

Questo significa per esempio che:

• Quando si imposta il programma “Booster” per una seconda zona di cottura, la potenza dell’altra zona di cottura sarà ridotta entro il limite consentito.
• Quando si imposta il programma “Booster” in una zona e poi si imposta sulla seconda zona un’altra potenza, se la potenza totale supera i 3700 W il programma “Booster” verrà cancellato e la potenza verrà ridotta alla potenza massima disponibile.

PROTEZIONE TERMICA

Il piano di cottura ad induzione è dotato di dispositivi di sicurezza per proteggere il sistema elettronico e ciascuna zona di cottura da possibili surriscaldamenti.

In caso di surriscaldamento, una delle seguenti funzioni si attiverà in modo automatico attraverso il sistema elettronico:

• Cancellazione del programma “Booster” e riduzione della potenza.
• Una o più zone cottura verranno spente.
• Accensione della ventola di raffreddamento dell'unità induttiva.

CODICI DI ERRORE NEI DISPLAY

Codice Errore Esempio Cosa fare

Erxxo Ex (no E2 o EH)odisplay spento		1. Spegnere il piano cottura e scollegarlo dalla rete elettrica.2. Attendere circa 1 minuto, quindi ricollegare il piano di cottura ed accendere le zone di cottura.3. Attendere circa 1 minuto e se il messaggio di errore non viene visualizzato nuovamente le zone di cottura possono essere utilizzate.4. Se il messaggio di errore non scompare ripetere i punti da 1 a 3.5. Se il problema persiste, scollegare il piano di cottura dalla rete elettrica e contattare il Centro di Assistenza Autorizzato.
E2oEH		E e 2 o E e H si alternano per una o più zone di cottura.Questo indica un surriscaldamento delle zone di cottura.1. Spegnere la zona di cottura ed attendere che si raffreddi.2. Se il problema persiste, scollegare il piano di cottura dalla rete elettrica e contattare il Centro di Assistenza Autorizzato.
E6odisplay spento		Il piano di cottura è stato collegato in modo non corretto.L'apparecchio deve essere collegato alla rete con un cavo adeguato da un installatore qualificato.

CONSIGLI PER UNA UTILIZZAZIONE SICURA DEL PIANO

• Prima di accendere, verificare quale è la manopola che controlla la zona di cottura desiderata. È consigliabile posare il recipiente sulla zona di cottura prima dell'accensione e di ritirarlo dopo lo spegnimento.
• Utilizzare recipienti con fondo regolare e piatto. Fondi irregolari possono graffiare la superficie di vetroceramica. Verificare che il fondo sia pulito e asciutto.
  • Non lasciare i coperchi bagnati o umidi sul piano di cottura.
• La superficie in vetroceramica e le pentole devono essere pulite. Eliminare accuratamente tutti i resti di cibo (soprattutto cibi contenenti zuccheri), sporco ecc. con l'aiuto di detergenti per la pulizia.
• Verificare che il manico del recipiente non sporga dal piano per evitare di rovesciare inavvertitamente il contenuto. Questa precauzione rende inoltre più difficile ai bambini di raggiungere il recipiente stesso.
  • Non chinarsi sopra le zone di cottura se sono accese.
• Non lasciar cadere oggetti pesanti o appuntiti sul piano di cottura in vetroceramica. Appena si noti un'incrinatura del piano, disinserire immediatamente l'apparecchio dalla rete di alimentazione e chiamare il Centro Assistenza.
  • Non appoggiare dei fogli di cottura o del materiale plastico sulle zone di cottura quando son calde.
• Seguire scrupolosamente le istruzioni per la pulizia.

• Prima di procedere alla pulizia del piano assicurarsi che sia spento e disinserirlo dalla rete elettrica.
• La pulizia va sempre effettuata ad apparecchio freddo.
• Evitare di lasciare sulle superfici sostanze acide o alcaline (aceto, sale, succo di limone ecc).
• Evitare l'uso di prodotti per la pulizia a base di cloro o acidi.
• Non utilizzare pulitrici a vapore perché dell'umidità potrebbe infiltrarsi nell'apparecchio rendendolo insicuro.
• Importante: Si raccomanda l'uso di indumenti/guanti protettivi durante la manipolazione o la pulizia dell'apparecchio.
  • Non graffiare il piano con oggetti taglienti o appuntiti.

ATTENZIONE:

Una volta installato correttamente, il vostro piano soddisfa tutti gli standard di sicurezza previsti per questa categoria di prodotto.

Tuttavia fare particolare attenzione alle parti inferiori dell'apparecchio in quanto, non essendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolose che potrebbero causare delle ferite.

PULIZIA DEL PIANO IN VETROCERAMICA

• Rimuovere eventuali liquidi tracimati e altri tipi di incrostazioni.
• Togliere la sporco o residui di cibo con uno straccio umido.
• Se si utilizza un detergente, assicurarsi che non sia abrasivo o corrosivo. Detergenti abrasivi possono danneggiare irreparabilmente la superficie del piano cottura.
• Tutti i residui di sostanze utilizzate per la pulizia devono essere rimossi.
• Sporco, grassi e liquidi tracimati da cibi in ebollizione devono essere rimossi prima possibile. Se si solidificano sarà difficoltàoso rimuoverli.

Questo vale particolarmente per miscele di zucchero/sciroppo che potrebbero corrodono la superficie del vetro se lasciate bruciare sopra di esso.

• Si raccomanda di tenere lontani dal piano tutti gli oggetti che possono fondere al calore:

oggetti in plastica, fogli di alluminio, zucchero o prodotti zuccherati.

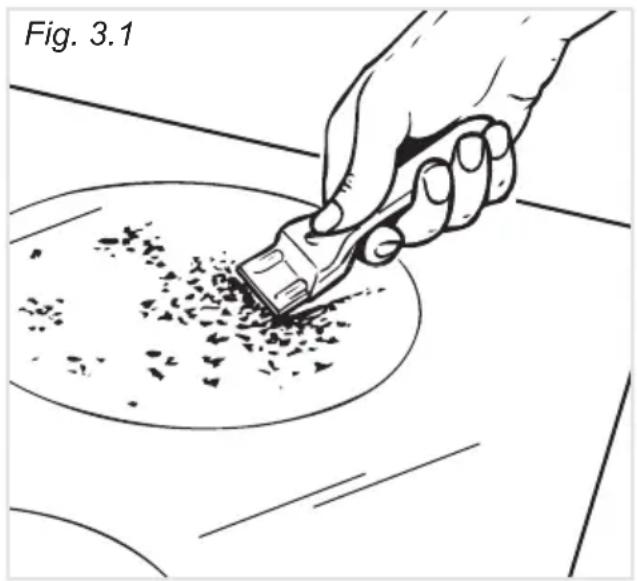

• Se uno qualsiasi di questi prodotti è fuso sulla superficie in vetroceramica, si dovrebbe rimuoverlo immediatamente (quando la superficie è ancora calda) utilizzando un apposito raschietto per evitare danni permanenti alla superficie del piano di cottura.
• Evitare l'utilizzo di coltelli od oggetti appuntiti perché potrebbero danneggiare la superficie del piano.
  • Non utilizzare pagliette o spugne abrasive perché possono graffiare irrimediabilmente la superficie del piano.

Consigli per l'Installatore

4 INSTALLAZIONE

ATTENZIONE:

• L'apparecchiatura deve essere installata correttamente, in conformità con le norme in vigore e secondo le istruzioni del costruttore.
  • L'installazione deve essere eseguita da un installatore qualificato.
  L'apparecchiatura deve essere installata correttamente, in conformità con le norme locali in vigore e secondo le istruzioni del costruttore.
  La mancata osservanza di queste norme provoca il decadere della garanzia.
• Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.
• Qualsiasi intervento deve essere effettuato con l'apparecchiatura sconnessa dalla rete di alimentazione elettrica.

NOTE DI INSTALLAZIONE

Questo piano di cottura può essere incassato in un piano di lavoro da 30 a 40 mm di spessore avente una profondità di 600 mm.

Per l'incasso del piano cottura nel mobile è necessario praticare un'apertura delle dimensioni indicate nelle figure 4.1, tenendo presente che:

• Il piano cottura non deve essere installato direttamente sopra ad una lavastoviglie, frigorifero, congelatore, lavatrice o asciugatrice, in quanto l'umidità potrebbe danneggiare le parti elettroniche del piano.
• Se il piano cottura viene installato sopra un forno, il forno deve essere provvisto di ventilatore di raffreddamento. Queste due apparecchiature devono essere allacciate alla rete elettrica con connessioni indipendenti.
• AVVISO IMPORTANTE! Questo piano di cottura necessita di un adeguato apporto di aria fresca per il suo corretto funzionamento. La base del piano di cottura deve avere una ventilazione diretta proveniente dal locale in cui è installato il piano. Seguire i requisiti della figura 4.3 oppure 4.4.
• Allorché sopra il piano di cottura vi sia un pensile o cappa mantenere fra il piano ed il suddetto pensile o cappa la distanza minima pari a 650 mm (fig. 4.2).
• Sia i materiali sintetici di rivestimento che i collanti utilizzati devono supportare una temperatura di 150°C per non causare scollature o deformazioni.
• Le pareti dei mobili devono resistere ad una temperatura di 75 °C oltre la temperatura ambiente.
• Non sigillare il piano cottura all'interno dello spacco del mobile con silicone o colla, in quanto questo recherà difficoltà in possibili future manutenzioni. Il produttore non coprirà i costi derivanti dalle rimozione del piano a induzione o danni causati da questa rimozione.
• Le pareti dei mobili adiacenti al piano di cottura devono essere obbligatoriamente resistenti al calore.
• Evitare l'installazione in prossimità di materiali infiammabili (es. tendaggi).

ATTENZIONE:

Una volta installato correttamente, il vostro piano soddisfa tutti gli standard di sicurezza previsti per questa categoria di prodotto.

Tuttavia fare particolare attenzione alle parti inferiori dell'apparecchio in quanto, non essendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolose che potrebbero causare delle ferite.

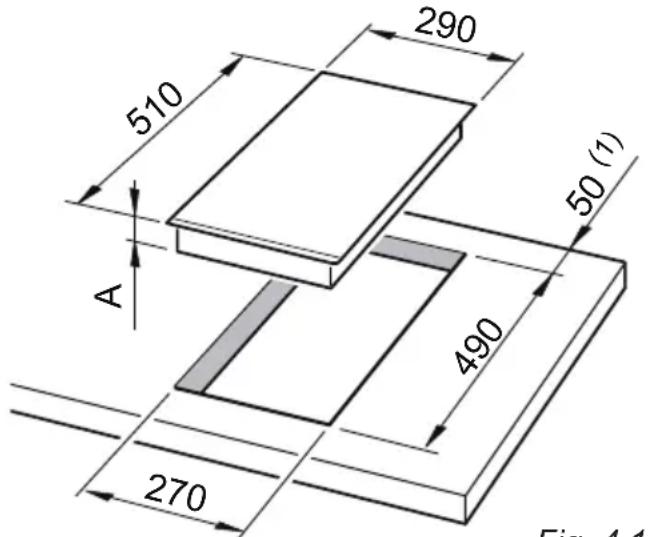

Fig. 4.1

A 68 mm

dalla parte superiore del piano di lavoro al fondo del piano cottura

(1) almeno 50 mm fra il lato posteriore dello spacco e la parete dietro il piano cottura

Fig. 4.2

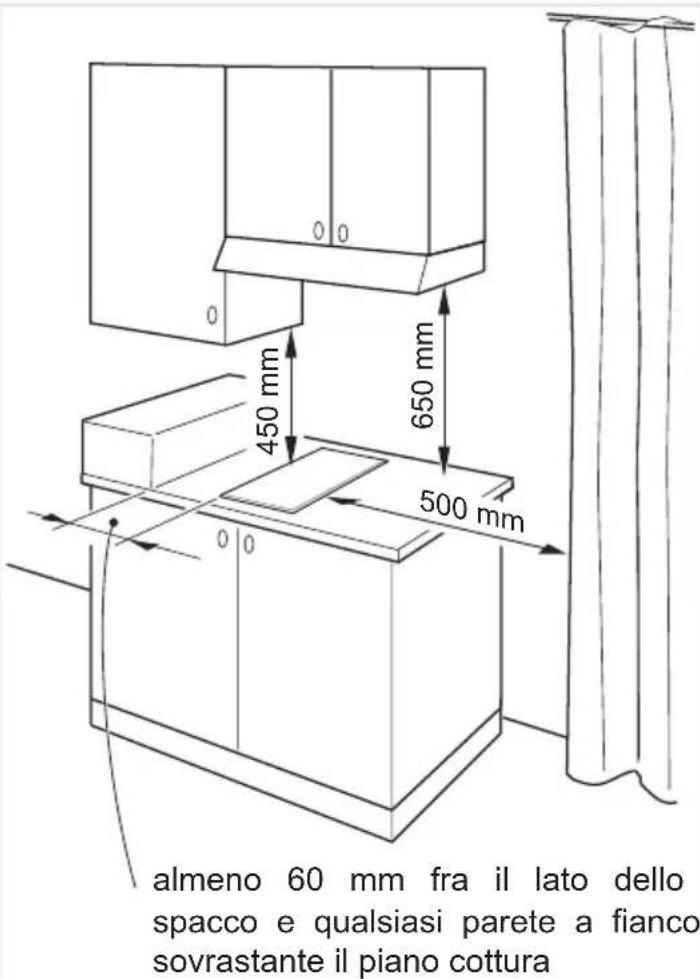

Distanze minime e requisiti di ventilazione (forno installato sotto)

Distanze minime e requisiti di ventilazione (credenza sottostante)
Fig. 4.4 Fig. 4.3

FISSAGGIO DEL PIANO

Ogni apparecchio viene corredato di una serie di alette e viti per il fissaggio degli apparecchi su mobili con il piano di lavoro di spessore da 30 a 40 mm.

Il kit include quattro alette "F" e quattro viti autofilettanti "S" (fig. 4.6).

• Tagliare il mobile (come indicato nella figura 4.1).
• Rovesciare il piano cottura e appoggiarlo su una superficie morbida.
• Stendere la guarnizione "G" intorno al bordo del piano di cottura (fig. 4.5).
• Fissare le staffe "F" negli appositi alloggiamenti, senza svitare le viti "S" per il momento. Assicurarsi che le linguette siano montate correttamente, come mostrato. Ruotare le linguette in modo che il piano di cottura possa essere inserito all'interno dello spacco del mobile.
• Inserire l'apparecchio nello spacco del mobile e posizionarlo correttamente.
• Sistemare le alette "F"; il dente "A" delle alette deve entrare nell'apposito foro. (fig. 4.6).
• Avvitare le viti "S" fino al completo bloccaggio dell'apparecchio.
• Con un utensile ben affilato rifilare la parte di guarnizione che sborda dal piano cottura. Prestare particolare attenzione per non danneggiare la superficie superiore del mobile di incasso.

IMPORTANTE: L'installazione deve essere effettuata secondo le istruzioni del costruttore. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

Prima di effettuare un qualsiasi intervento sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare l'allacciamento a rete.

É obbligatorio il collegamento dell'apparecchio all'impianto di terra.

La casa costruttrice declina ogni responsabilità per qualsiasi inconveniente derivante dalla mancata osservanza di questa norma.

Quando si noti un'incrinatura sulla superficie del piano cottura disinse l'apparecchio dalla rete e contattare il Centro Assistenza.

• Il collegamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti.
• L'apparecchio deve essere collegato alla rete elettrica verificando innanzitutto che la tensione corrisponda al valore indicato nella targhetta caratteristiche e che la sezione dei cavi dell'impianto elettrico possa sopportare, il carico indicato anch'esso nella targhetta.
• Effettuare il collegamento diretto alla rete interponendo tra l'apparecchio e la rete elettrica un interruttore onnipolare con apertura minima fra i contatti di 3 mm.
• Il cavo di alimentazione non deve toccare parti calde e deve essere posizionato in modo da non superare in nessun punto la temperatura di 50 °C oltre la temperatura ambiente.
• Ad apparecchio installato, l'interruttore deve essere sempre accessibile.

N.B. Per il collegamento alla rete non usare adattatori, riduzioni o derivatori in quanto possono provocare surriscaldamenti o bruciature.

Nel caso che l'installazione dovesse richiedere delle modifiche all'impianto elettrico domestico, far intervenire personale professionalmente qualificato.

Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi sia idonea alla potenza assorbita dall'apparecchio.

ALLACCIAMENTO/SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE

Importante! Questo piano di cottura deve essere collegato alla rete elettrica soltanto da un installatore qualificato.

Rovesciare il piano e sganciare il coperchio della morsettiera inserendo un cacciavite nei due agganci "A" (fig. 5.1).

Aprire il fissacavo svitando la vite "F" (fig. 5.2), svitare le viti dei morsetti e togliere il cavo.

Il nuovo cavo di alimentazione, di tipo e sezione adeguate, va allacciato alla morsettiera secondo lo schema qui sotto riportato (fig.5.3).

SEZIONE DEL CAVO DI ALIMENTAZIONE

230 oppure 220-240V\~

Tipo H05RR-F 3 x 2,5 mm ^2 (**)

Tipo H05V2V2-F 3 x 2,5 mm ^2 (**)

(**) Connessione murale.

ATTENZIONE: Se il cavo di alimentazione è danneggiato deve essere sostituito dal Servizio Assistenza per evitare pericoli.

230 oppure 220-240V\~

La Casa Costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa o trascrizione, contenute nel presente libretto.

Si riserva il diritto, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza, di apportare ai propri prodotti, in qualunque momento e senza preavviso, le eventuali modifiche opportune per qualsiasi esigenza di carattere costruttivo o commerciale.
