AE 1010 - Lavatrice Ardo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice autonoma
Modello	AE 1010
Marca	Ardo
Dimensioni (L x A x P)	59,5 x 85,0 x 54,5 cm
Carico massimo consigliato (Cotone)	5,0 kg
Carico massimo consigliato (Sintetici)	2,5 kg
Carico massimo consigliato (Delicati/Lana)	1,0 kg
Velocità di centrifuga massima	1000 giri/min
Pressione dell'acqua	0,05 - 1 MPa
Allacciamento elettrico	220-240 V ~ 50 Hz (vedi targhetta per potenza)
Programmi	Cotone (90°, 75°, 60°, 40°, 30°), Sintetici (60°, 50°, 40°, 30°), Delicati (40°, 30°, Freddo), Lana (40°, 30°, Freddo), Lavaggio a mano (30°), Lavaggio rapido (40°), Risciacqui, Scarico e Centrifuga
Tecnologia Easy Logic	Rilevamento automatico del carico per risparmio di acqua e tempo (attivo sui programmi cotone)
Selezione velocità centrifuga	Variabile da 500 a 1000 giri/min, inclusa opzione senza centrifuga
Funzioni opzionali	Prelavaggio (max 40°C), Risciacquo extra
Monitoraggio lavaggio	Indicatori LED per prelavaggio, lavaggio, risciacquo, centrifuga, fine
Blocco porta	Blocco automatico durante il ciclo; ritardo di 2 minuti dopo la centrifuga prima dell'apertura
Funzione Stop	Reimposta il programma o aggiungi bucato ruotando la manopola del programmatore su STOP
Cassetto detersivo	Scomparti separati per prelavaggio, lavaggio principale e ammorbidente
Manutenzione	Pulire periodicamente il cassetto del detersivo e il filtro

Domande frequenti - AE 1010 Ardo

Come avvio un ciclo di lavaggio su Ardo AE 1010?

Dopo aver caricato il bucato e aggiunto il detersivo, premere il pulsante On/Off (G) per accendere. Ruotare la manopola del programmatore (P) per selezionare il programma e la temperatura desiderati. Regolare la velocità di centrifuga con la manopola di selezione centrifuga (H) se necessario. Premere il pulsante Start (L) per avviare il ciclo.

Posso cambiare programma o aggiungere bucato dopo l'avvio?

Sì, ruotare la manopola del programmatore sulla posizione STOP. La macchina scaricherà l'acqua. Quindi selezionare un nuovo programma e premere Start. Attendere 2 minuti prima di aprire lo sportello dopo l'arresto per sbloccare la porta.

Cos'è la tecnologia Easy Logic?

Easy Logic rileva automaticamente la quantità di bucato per regolare il consumo di acqua e la durata del ciclo. Risparmia acqua ed energia ed è attivo solo sui programmi cotone.

Come si utilizza la funzione di prelavaggio?

Premere il pulsante Prelavaggio (C) prima di avviare il ciclo. Questa funzione è disponibile solo sui programmi Cotone e Sintetici. Ricordarsi di aggiungere detersivo nello scomparto prelavaggio del cassetto.

Perché la macchina non centrifuga alla massima velocità?

La macchina ha un controllo dello squilibrio del carico in centrifuga. Se il bucato è distribuito in modo non uniforme, la velocità di centrifuga può essere ridotta o saltata. Provare a ridistribuire il carico e riavviare il ciclo.

Come pulire il cassetto del detersivo?

Rimuovere il cassetto tirandolo verso l'esterno. Sciacquare sotto acqua corrente per rimuovere i residui di detersivo. Usare una spazzola se necessario. Assicurarsi che sia asciutto prima di reinserirlo.

Cosa fare se la macchina non si avvia?

Controllare che il pulsante On/Off sia premuto, che lo sportello sia chiuso correttamente, che l'alimentazione idrica sia aperta e che la macchina sia collegata alla corrente. Assicurarsi anche che la manopola del programmatore non sia in posizione STOP.

Come selezionare l'opzione senza centrifuga?

Ruotare la manopola di selezione centrifuga (H) sulla posizione contrassegnata da un cerchio e una linea (☑). La macchina scaricherà l'acqua ma non centrifuga.

Qual è il carico massimo per diversi tipi di tessuto?

Per cotone: 5,0 kg. Per sintetici: 2,5 kg. Per delicati, lana e lavaggio a mano: 1,0 kg. Non sovraccaricare per garantire un corretto lavaggio e centrifugazione.

Come interpretare gli indicatori LED durante un ciclo?

Il LED di stato programma (S) si illumina in sequenza: prelavaggio, lavaggio, risciacquo, centrifuga e fine. Dopo la centrifuga, il LED Fine si accenderà dopo circa 2 minuti quando il blocco porta si rilascia.

MANUALE UTENTE AE 1010 Ardo

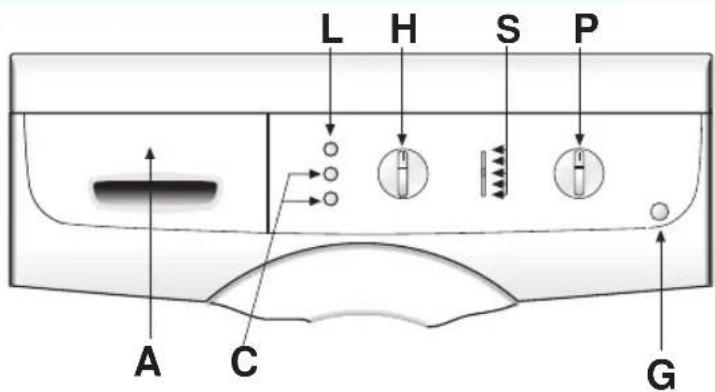

FUNZIONI PRINCIPALI DELLA LAVATRICE

1

A Tabella dei programmi

C Pulsanti funzioni opzionali

G Pulsante accensione

H Manopola selezione centrifuga

L Pulsante partenza

P Manopola programmi e temperature

S Led stato avanzamento programmi

UTILIZZO DELLA LAVATRICE

▼ CICLO DI LAVAGGIO:

(seguendo queste operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Aprire l'oblò.
2. Caricare la biancheria nel cestello e richiudere l'oblò.

Attenzione: E' vietato sovraccaricare la lavatrice. E' sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")
2. Chiudere lo scomparto detersivi, facendo attenzione che non venga tolto durante il funzionamento della lavatrice, perché l'acqua potrebbe fuoriuscire.
3. Premere il pulsante di accensione (G); il led corrispondente all'ultimo programma impostato si accenderà.
4. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "TABELLE PROGRAMMI")
5. Scegliere la velocità di centrifuga desiderata ruotando l'apposita manopola (H) (vedi "CENTRIFUGA VARIABILE").
6. Selezionare i pulsanti (C) con le funzioni da utilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
7. Premere il pulsante (L) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA")
8. Al termine del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
9. Aprire l'oblò e togliere la biancheria.
10. Con le mani asciutte staccare la presa della lavatrice dalla rete.
11. Chiudere il rubinetto di alimentazione dell'acqua.

▼ CENTRIFUGA VARIABILE:

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma, in accordo con lo stesso. Per variare la centrifuga basta semplicemente ruotare la manopola (H) fino al raggiungimento del valore desiderato. Se si desidera escludere la centrifuga, posizionare la manopola sul simbolo 📄.

N.B. la velocità massima di centrifuga (max), varia a seconda del modello ed è quella riportata nel paragrafo delle caratteristiche tecniche. La massima velocità selezionabile per ogni singolo programma, è invece indicata nella tabella programmi (se verrà impostata una velocità superiore, la lavatrice eseguirà in ogni caso quella indicata).

Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno speciale sistema di controllo elettronico per il corretto bilanciamento del carico. Il sistema, prima di ogni centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme possibile. In caso di distribuzione irregolare della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

▼ PULSANTE PARTENZA:

Dopo aver selezionato il programma desiderato, premendo questo pulsante la lavabiancheria inizia il ciclo di lavaggio. Il pulsante (L) si accenderà, ad indicare che il ciclo di lavaggio è iniziato.

La funzione di stop è quella di resettare la lavabiancheria. Se per qualsiasi motivo durante un ciclo di lavaggio si desiderasse variarlo, o si decidesse in un secondo momento di aggiungere altra biancheria all'interno della macchina, basta semplicemente posizionare la manopola del programmatore nella posizione di "STOP" (il pulsante start inizierà a lampeggiare), quindi reimpostare la manopola sul nuovo programma desiderato e premere il pulsante "START". A questo punto, prima che il programma riparta, l'acqua all'interno della macchina (se presente) verrà scaricata.

N.B. dopo aver eseguito questa operazione, controllare la presenza del detersivo nelle apposite vaschette ed eventualmente aggiungerlo.

Attenzione!! si consiglia di utilizzare questa funzione solo se strettamente necessario e soltanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset,bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

PRELAVAGGIO:

Premendo questo pulsante, la macchina esegue un pre-lavaggio con una temperatura massima di 40°C.

Tale funzione può essere usata soltanto sui programmi "COTONE" e "SINTETICI".

N.B. Se utilizzate questa opzione, il detersivo deve essere versato anche nell'apposita vaschetta per il prelavaggio.

▼ RISCIACQUO SUPPLEMENTARE:

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si notassero eventuali residui di detersivo a fine ciclo, premendo questo pulsante la macchina effettuerà un risciacquo aggiuntivo.

N. B. L'uso delle funzioni opzionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sarà possibile abilitare il pulsante (vedi TABELLA PROGRAMMI).

▼ CONTROLLO DELLE FASI DI LAVAGGIO:

Nella figura laterale sono riportate le 5 principali funzioni di un ciclo di lavaggio PRELAVAGGIO; LAVAGGIO; RISCIACQUI; CENTRIFUGA; FINE.

Ognuna di queste funzioni, verrà evidenziata durante il ciclo da un led luminoso, in tal modo potremo sempre sapere a che punto è il lavaggio.

Al termine della centrifuga il led corrispondente rimarrà acceso per circa 2 minuti, che equivale al tempo necessario perché la porta dell'oblò si sblocchi; dopodichè si accenderà il led corrispondente a "FINE".

A questo punto premere il pulsante acceso/spento, aprire l'oblò ed estarrre la biancheria.

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
COTONE	90°		Tessuti bianchi in cotone molto sporchi, con macchie anche di natura organica.		Max( o inferiore)
COTONE	75°		Per lenzuola,camicie, tovaglie, asciugamani in tessuti resistenti molto sporchi		Max( o inferiore)
COTONE *	60°		Per camicie, tovaglie, asciugamani in tessuti resistenti sporco normale		Max( o inferiore)
COTONE	40°		Tessuti bianchi e colorati resistenti molto sporchi		Max( o inferiore)
COTONE	30°		Tessuti con colori delicati biancheria leggermente sporca		Max( o inferiore)
SINTETICI	60°		Tessuti sintetici con colori resistenti molto sporchi		800( o inferiore)
SINTETICI	50°		Tessuti sintetici con colori resistenti sporco normale		800( o inferiore)
SINTETICI	40°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)
SINTETICI	30°		Tessuti sintetici con colori delicati poco sporchi		800( o inferiore)
DELICATI	40°	-GWYZ]	Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)
DELICATI	30°		Tessuti in cotone delicato, viscosa e misti delicati		500( o inferiore)
DELICATI	FREDDO		Tessuti in seta e misti delicati		500( o inferiore)
LANA	40°		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LANA	30°		Tessuti in lana lavabili in lavatrice		800( o inferiore)
LANA	FREDDO		Tessuti in lana lavabili in lavatrice	[U618]	800( o inferiore)
LAVAGGIO A MANO	30°		Tessuti lavabili a mano		800( o inferiore)

OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

* Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456

MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	Velocità centrifuga	PULSANTI ABILITATI
LAVAGGIO RAPIDO	40°	—	Questo programma permette di lavare biancheria poco sporca in 40 min. ad una temperatura di 40° max.		800 (o inferiorec)	○	○
RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria		Max	○	●
SCARICO E CENTRIFUGA	—	—	Scarico e centrifuga finale		Max	○	○

FUNZIONE ABILITATA FUNZIONE NON ABILITATA

TECNOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema “EASY LOGIC” che riconosce automaticamente la quantità di panni inseriti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proporzione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo e di energia.

Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuirà nella proporzione di 2 litri per ogni Kg in meno di biancheria.

Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti.

N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		AE 833	SE 800X SE 810	SE 1000X SE 1010	AE 810 AE 800X	AE 1033	AE 1010 AE 1000X	AE 1200X	AE 1400X
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0	85.0	85.0	85.0	85.0
	Profondità cm.:	33.0	39.5	39.5	54.5	33.0	54.5	54.5	54.5
Carico massimo consigliato durante il lavaggio:*		3,5 Kg	5,0 Kg	5,0 Kg	5,0 Kg	3,5 Kg	5,0 Kg	5,0 Kg	5,0 Kg
		1,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg	1,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg
		1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg
Centrifuga max: (rpm)		800	800	1000	800	1000	1000	1200	1400
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche

*Per fare in modo che il carico all'interno della macchina sia ben bilanciato ed evitare eccessive vibrazioni durante la centrifuga, la quantità di panni da lavare non deve essere inferiore ad 1 Kg

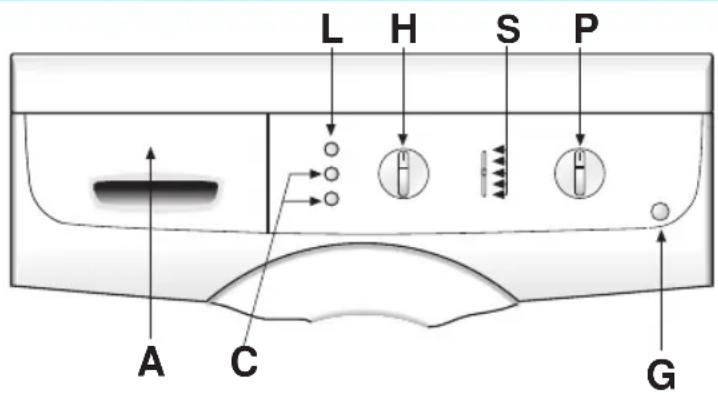

NOTE
