Tipo di prodotto	Cuociriso multifunzione
Marca	Midea
Modello	MB-FS5077
Capacità	Circa 1,8 L (10 tazze di riso cotto)
Alimentazione	220-240 V ~ 50/60 Hz
Funzioni	Riso, Vapore, Zuppa/Stufato, Cottura lenta, Porridge, Pasta, Saltare, Carne, Pane, Yogurt, Manuale/Fai da te
Pannello di controllo	Display LED con pulsanti: ON/OFF/START, Warm/Cancel, Menu, Zuppa/Stufato, Riso, Cottura lenta, TIMER/TEMP, +, -
Timer	Impostazione fino a 24 ore; tempo di cottura regolabile per ogni funzione
Mantenimento al caldo	Automatico dopo la cottura, fino a 12 ore
Caratteristiche di sicurezza	Fusibile termico, spegnimento automatico, maniglie fredde al tatto, valvola del vapore con rilascio di pressione
Accessori inclusi	Tazza dosatrice, spatola da portata, mestolo da zuppa, cestello per cottura a vapore
Pentola interna	Pentola antiaderente (rimovibile e lavabile)
Pulizia	Valvola del vapore rimovibile, piastra di copertura e raccoglitore di condensa per facile pulizia; pulire la piastra riscaldante con un panno umido
Dimensioni (circa)	30 x 28 x 25 cm (12 x 11 x 10 pollici)
Peso (circa)	3,5 kg (7,7 libbre)
Materiale	Corpo esterno in plastica, piastra riscaldante in acciaio inossidabile, pentola interna in alluminio con rivestimento antiaderente
Utilizzo	Solo per uso domestico interno
Protezione ambientale	Non smaltire con i rifiuti domestici; riciclare presso i punti di raccolta designati

Domande frequenti - MB-FS5077 MIDEA

Come si cuoce il riso con il MB-FS5077?

Premere il pulsante Riso dopo aver collegato e acceso, quindi premere Start. Il cuociriso passerà automaticamente alla modalità di mantenimento al caldo al termine. Assicurarsi che la pentola interna sia posizionata correttamente.

Posso impostare un avvio ritardato per la cottura?

Sì, selezionare una funzione che supporta il timer (ad es. Riso, Zuppa, Vapore) e premere TIMER/TEMP. Usare + o - per impostare l'ora di completamento desiderata (fino a 24 ore), quindi premere Start.

Cosa fa il pulsante Menu?

Il pulsante Menu scorre le funzioni aggiuntive: Vapore, Yogurt, Pasta, Saltare, Porridge, Carne, Manuale/Fai da te e Pane. Quando la luce della funzione desiderata lampeggia, premere Start.

Come si pulisce la valvola del vapore?

Sollevare la valvola del vapore verso l'alto, aprire la sede e il coperchio della valvola, lavare con acqua e riassemblare dopo l'asciugatura. Pulirla frequentemente per garantire uno sfiato regolare. Lasciare raffreddare l'apparecchio prima.

Perché il display mostra '---'?

Indica che la modalità di mantenimento al caldo è terminata (dopo 12 ore) e il cuociriso torna in standby. Il display mostra '---' in modalità standby dopo il completamento della cottura.

Posso preparare lo yogurt in questo cuociriso?

Sì, selezionare Yogurt tramite il pulsante Menu. Il tempo predefinito è 8 ore (regolabile 6-12 ore). Nota: è necessario riscaldare il latte a 180°F su un fornello, quindi raffreddarlo a 115°F prima di aggiungere il fermento. Non lasciare lo yogurt nel cuociriso dopo il completamento.

A cosa serve la funzione Manuale/Fai da te?

Consente di impostare un tempo di cottura personalizzato (da 1 minuto a 4 ore) e una temperatura (da F95 a F275). Usare il pulsante TEMP per regolare la temperatura. Ideale per ricette non coperte dai programmi preimpostati.

Come evitare la deformazione della pentola interna?

Non posizionare mai la pentola interna su un fornello o una fiamma libera. Utilizzarla solo all'interno del corpo del cuociriso. Assicurarsi che il fondo della pentola e la piastra riscaldante siano a stretto contatto ruotando leggermente la pentola durante l'inserimento.

L'apparecchio è sicuro per i bambini?

I bambini di età pari o superiore a 8 anni possono utilizzarlo sotto supervisione. I bambini non devono giocare con l'apparecchio. Tenere l'apparecchio e il cavo fuori dalla portata dei bambini sotto gli 8 anni.

Cosa devo fare se il riso è poco cotto?

Controllare il rapporto acqua e provare a utilizzare nuovamente la funzione Riso con un po' più di acqua. È anche possibile utilizzare Manuale/Fai da te per prolungare il tempo di cottura. Assicurarsi che la pentola interna sia posizionata correttamente per un buon trasferimento di calore.

MANUALE UTENTE MB-FS5077 MIDEA

Grazie per aver acquistato il fornello per riso elettrico Midea. Si prega di leggere attentamente le Istruzioni per l'uso prima dell'uso e di conservarle con cautela dopo aver letto per riferimento futuro. Le immagini sono solo di riferimento, soggette al prodotto finale.

Importanti istruzioni sulla sicurezza

Quando si utilizzano apparecchi elettrici, prendere le precauzioni di sicurezza di base che includono quanto segue: leggere la descrizione completa.

1. Questo apparecchio è solo per uso domestico. Non usare all'aperto.
2. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenza se sono stati sottoposti a supervisione o istruzione relative all'uso dell'apparecchio in modo sicuro e comprensivo i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini a meno che non abbiano più di 8 anni e siano sorvegliati. Tenere l'apparecchio e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni.
3. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

4. Questo apparecchio è destinato all'uso in applicazioni domestiche e simili come:

5. Cucine del personale in negozi, uffici e altri ambienti di lavoro;

6. case coloniche;
7. dai clienti in hotel, motel e altri ambienti di tipo residenziale;

8. ambienti di tipo bed and breakfast;

9. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o un gruppo speciale disponibile presso il produttore o il suo agente di servizio.

10. Spegnere e scollegare l'apparecchio prima di pulirlo, effettuare manutenzione o riposizionare e ogni volta che non viene utilizzato.

11. Non immergere alcuna parte dell'apparecchio in acqua o altri liquidi.

12. La superficie dell'elemento riscaldante è soggetta a calore residuo dopo l'uso, non toccare.

13. Avvertenza: evitare fuoriuscite sul connettore.

14. Avvertenza: l'uso improprio può causare lesioni potenziali.

15. L'apparecchio non è progettato per essere utilizzato mediante un timer esterno o un sistema di controllo remoto separato.

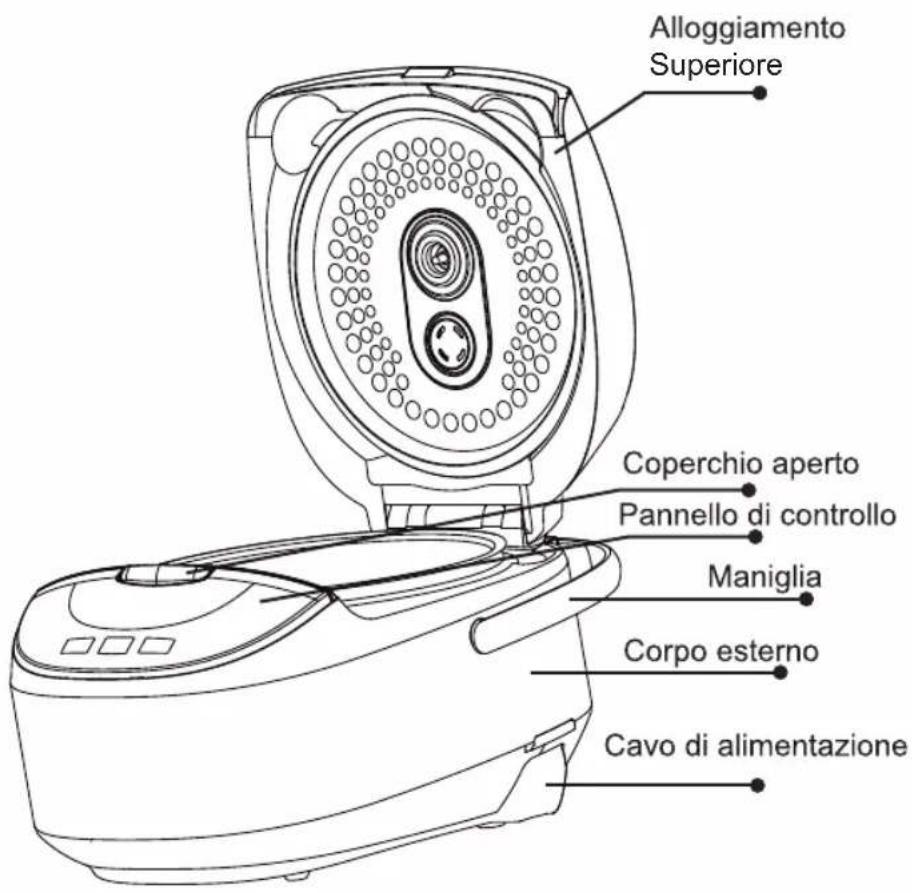

Descrizione del prodotto

Accessori

Spatola al servizio

Mestolo

Misurino

Piroscafo

Istruzioni per l'uso

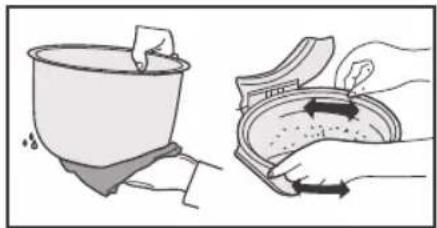

Asciugare l'esterno della pentola con un panno e posizionarlo nel corpo; ruotare la pentola intorno per 2-3 volte per assicurare uno stretto attacco tra il fondo della pentola e la piastra di riscaldamento; premere il coperchio fino a quando non si sente un clic.

Collegare l'alimentatore

Assicurarsi che le spine del corpo e della fonte di alimentazione siano correttamente collegate.

Premere il tasto funzione per selezionare le funzioni di cui hai bisogno, quindi premere il tasto "Avvio" per avviare l'operazione. Oppure premere il pulsante della funzione selezionata per accedere direttamente alla modalità operativa.

Applicazione dei pulsanti funzione

Tasto ON / OFF / START

Collegare l'alimentazione, premere il pulsante "ON / OFF / START" per accendere l'alimentazione, il LED visualizza "- -", la spia "ON / OFF / START" lampeggia, il multi-fornello è nello stato "ON" (modalità Standby). Premere di nuovo "ON / OFF / START" e tornare allo stato "OFF" (modalità ECO, il pannello non ha display). Sotto lo stato "ON" (modalità standby), selezionare la funzione desiderata e premere "ON / OFF / START" per avviare il programma. Se non viene eseguita alcuna operazione per più di due minuti nello stato ON, entrerà automaticamente nello stato OFF.

Pulsante Warm / Cancel

1. Sotto lo stato "ON" (modalità standby), premere il pulsante "Warm / Cancel" per avviare il programma di conservazione della temperatura.
2. Sotto lo stato di funzionamento: premere il pulsante "Warm / Cancel" per uscire dallo stato di funzionamento e tornare allo stato "ON" (modalità standby).
3. La modalità di conservazione della temperatura si avvia al termine della cottura, il timer visualizza da 0 a 12 ore. Il LED visualizza "-" dopo 12 ore e torna allo stato "ON" (modalità standby). È meglio consumare il cibo entro 5 ore dalla cottura, in modo che sapore e sapore non si deteriorino.
4. Nota: le modalità Sauté e Yogurt non dispongono della funzione di conservazione della temperatura.

Applicazione dei pulsanti funzione

Pulsante menù

Sotto lo stato "ON" (modalità standby), premere il pulsante "Menu" per selezionare varie funzioni. Le funzioni si alternano come segue: Steam-yogurt-Pasta-Saute-Porridge-carne-manuale / DIY-pane.

Tasto zuppa / spezzatino

Sotto lo stato "ON" (modalità standby), premere il tasto "Soup / Stew", la spia "Soup / Stew" lampeggia, premere il pulsante "Start" per avviare il programma "Soup / Stew".

Pulsante di riso

Sotto lo stato "ON" (modalità standby), premere il pulsante "Rice", la spia "Rice" lampeggia, premere il pulsante "Start" per avviare il programma "Rice".

Pulsante cottura lenta

Sotto lo stato "ON" (modalità standby), premere il pulsante "Cottura lenta", la spia "Cottura lenta" lampeggia, premere il tasto "Avvio" per avviare il programma "Cottura lenta".

Tasto TIMER / TEMP

Dopo aver selezionato la funzione per preimpostare il tempo di cottura, premere il tasto "TIMER / TEMP", si accendono sia "TIMER / TEMP" che le spie delle funzioni corrispondenti, impostare l'ora e premere il tasto "Avvio". Il tempo preimpostato è il tempo di completamento della cottura.

“+” and “-” button

1. Dopo aver selezionato la funzione richiesta, utilizzare i pulsanti "+" o "-" per regolare il timer preimpostato per impostare il tempo di completamento della cottura.
2. Sotto la funzione manuale, utilizzare i pulsanti "+" o "-" per selezionare il valore della temperatura nello stato di impostazione della temperatura.
3. Regola il tempo di cottura.

Istruzioni per l'uso

Soffriggere

1. In modalità standby, premere il pulsante "Menu" e la spia "Sauté" accesa.
2. Premere il pulsante "Start" per avviare la funzione "Sauté", la spia "Start" rimane accesa e la spia "Sauté" lampeggia e il display digitale "running circle". A questo punto il coperchio della cuociriso è aperto, aggiungere olio d'oliva in base alla proporzione (fare riferimento alla tabella delle proporzioni) e scaldare per 5 minuti.
3. Una volta riscaldato l'olio, aggiungere il riso profumato thailandese, soffriggere fino a quando il riso diventa dorato o giallastro (circa 10-13 minuti);
4. Aggiungi la zuppa, quindi chiudi il coperchio. Il programma rileva il coperchio chiuso e la spia "Sauté" rimane accesa.
5. Il fornello entra nella fase di stufato e il display digitale mostra il conto alla rovescia.
6. Il fornello torna in modalità standby al termine del programma Sauté.

Tabella proporzionale:
Volume acqua (una bilancia)	Olio d'oliva (ml)	Cipolla (pezzo)	Peperone (pezzo)	Sale (grammo)	Ketchup (grammo)
due bilance	40ml 1/3	pezzo 1/3	piece 10g 60g
tre bilance	60ml 2/3	pezzo 2/3	piece 20g 90g
quattro bilance	80ml 1 pezzo	1 piece	30g 120g

Vapore

1. In modalità standby, premere il pulsante "Menu", selezionare la funzione "Steam", spia "Steam" accesa.
2. Premere il tasto "+" o "-" per regolare il tempo di cottura a vapore, il tempo predefinito è di 5 minuti. Il tempo può essere regolato tra 5 e 30 minuti.
3. Premere il pulsante "Start" per avviare la funzione "Steam", le spie "Start" e "Steam" rimangono accese, lo schermo digitale visualizza il "cerchio in esecuzione".
4. Quando l'acqua bolle, lo schermo digitale visualizza il conto alla rovescia.
5. La funzione vapore entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Pasta

1. In modalità standby, premere il pulsante "Menu", selezionare la funzione "Pasta", spia "Pasta" accesa.
2. Premere il tasto "+" e "-" per regolare il tempo di cottura della pasta, il tempo predefinito è di 10 minuti. Il tempo può essere regolato tra 10 e 35 minuti.
3. Aggiungere acqua e sale (fare riferimento alla tabella delle proporzioni, non più di 5 scale).

Istruzioni per l'uso

1. Premere il pulsante "Start" per avviare la funzione "Pasta", le spie "Start" e "Pasta" rimangono accese, lo schermo digitale visualizza il "cerchio in esecuzione".

2. Quando l'acqua viene bollita, lo schermo digitale visualizza il conto alla rovescia, apre il coperchio, aggiunge la quantità corrispondente di pasta in base al livello dell'acqua e inizia a mescolare (fare riferimento alla tabella delle proporzioni), mescola da 1 a 2 minuti, chiudi il coperchio e continua a cucinare.

3. La funzione Pasta entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Tabella proporzionale:
Volume d'acqua	Pasta (g)
2 tazze d'acqua	100g
4 tazze d'acqua	200g
6 tazze d'acqua	300g
8 tazze d'acqua	400g

Porridge

1. In modalità di attesa, premere il pulsante "Menu", selezionare la funzione "Porridge", spia "Porridge" accesa.

2. Premere il tasto "+" e "-" per regolare il tempo di cottura del porridge, il tempo predefinito è di 2 ore. Il tempo può essere regolato tra 2 e 4 ore.

3. Premere il pulsante "Start" per avviare la funzione "Porridge", le spie "Start" e "Porridge" rimangono accese, il display digitale visualizza il timer per il conto alla rovescia Zuppa / Spezzatino.

4. La funzione Porridge entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Manuale / fai da te

1. In modalità standby, premere il pulsante "Menu", selezionare la funzione "Manuale / Fai da te", la spia "Manuale / Fai da te" accesa.

2. Premere il tasto "+" o "-" per regolare l'ora del programma manuale / fai-da-te, il tempo predefinito è di 1 minuto. Il tempo può essere regolato tra 1 minuto e 4 ore.

3. Premere il tasto "TEMP", la spia "TEMP" rimane accesa, selezionare la temperatura di cottura, la temperatura predefinita è F95 (altre opzioni includono F95, F105, F120, F140, F160, F175, F195, F210, F230, F250 e F275), quando il tempo di cottura è> 2 ore, F250 e F275 non sono disponibili. Lo schermo digitale visualizza il valore di temperatura selezionato.

4. Premere "Avvio" per avviare la funzione "Manuale / Fai da te". Le spie "Start" e "Manual / DIY" rimangono accese. Lo schermo digitale visualizza il "cerchio di scorrimento" prima di raggiungere la temperatura di cottura specificata. Dopo aver raggiunto la temperatura di cottura specificata, lo schermo visualizza il conto alla rovescia. (Premere "TEMP" a questo punto, lo schermo digitale visualizza la temperatura di cottura impostata e torna alla schermata normale dopo 3 secondi)

5. La funzione manuale entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Carne

1. In modalità standby, premere il pulsante "Menu", selezionare la funzione "Carne", spia "Carne" accesa.
2. Premere il tasto "+" o "-" per regolare il tempo di cottura della carne, il tempo predefinito è di 20 minuti. Il tempo può essere regolato tra 10 minuti e 1 ora.
3. Versare un cucchiaio di olio da cucina nella pentola, aggiungere la carne saporita e chiudere il coperchio.
4. Premere il pulsante "Avvio" per avviare la funzione "Carne", le spie "Avvio" e "Carne" rimangono accese e lo schermo digitale mostra il conto alla rovescia del vapore.
5. La funzione Carne entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Pane

1. Scongelare accuratamente la pasta surgelata prima dell'uso. Non usare più di 500 g, altrimenti l'impasto potrebbe sopraffare l'apparecchio.
2. In modalità standby, premere il pulsante "Menu", selezionare la funzione "Pane", la spia "Pane" è accesa.
3. Premere il tasto "+" o "-" per regolare il tempo di cottura del pane, il tempo predefinito è di 3 ore. Il tempo può essere regolato tra 2 ore a 4 ore.
4. Pulire la ciotola con olio da cucina, mettere l'impasto nella ciotola.
5. Premere il pulsante "Avvio" per avviare la funzione "Pane", le spie "Avvio" e "Pane" rimangono accese e lo schermo digitale mostra il conto alla rovescia del vapore.
6. La funzione Pane entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Yogurt

1. In una padella, scaldare il latte a 180 °F sul piano cottura, mescolando continuamente per evitare la formazione di raschiature.
2. Lasciare raffreddare il latte a 115 ° F per circa 1-2 ore. Aggiungi cultura dello yogurt. Mescolare accuratamente la miscela.
3. Versare il composto di latte nella pentola interna.
4. Assicurarsi che la pentola interna sia pulita e asciutta prima di riporla nel cuociriso.
5. In modalità standby, premere il pulsante "Menu", selezionare la funzione "Yogurt", spia "Yogurt" accesa.
6. Premere il tasto "+" o "-" per regolare il tempo di cottura dello yogurt, il tempo predefinito è di 8 ore. Il tempo può essere regolato tra 6 e 12 ore.
7. Premere il pulsante "Start" per avviare la funzione "Yogurt", le spie "Start" e "Yogurt" rimangono accese e lo schermo digitale mostra il conto alla rovescia del vapore.
8. Il fornello torna in modalità standby al termine del programma Yogurt.
9. Una volta completata l'incubazione, conservare lo yogurt in un contenitore ermetico nel frigorifero. Non lasciare nel cuociriso.

Zuppa

1. In modalità standby, premere il tasto "Zuppa / Stufato", selezionare la funzione "Zuppa / Stufato", spia "Zuppa / Stufato" accesa.
2. Premere il tasto "+" e "-" per regolare il tempo di cottura Zuppa / Spezzatino, il tempo predefinito è di 2 ore. Il tempo può essere regolato tra 2 e 4 ore.
3. Premere il pulsante "Start" per avviare la funzione "Soup / Stew", le spie "Start" e "Soup / Stew" rimangono accese, il display digitale visualizza il timer per il conto alla rovescia Soup / Stew.
4. La funzione Soup / Stew entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Riso

1. In modalità standby, premere il tasto "Rice", selezionare la funzione "Rice", la spia "Rice" è accesa.
2. Premere il pulsante "Avvio" per avviare la funzione "Riso", le spie "Avvio" e "Riso" rimangono accese, display digitale "Cerchio in esecuzione".
3. La funzione Rice entra automaticamente nella fase di stufato dopo la cottura e visualizza il conto alla rovescia sullo schermo digitale.
4. La funzione Riso entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Cottura lenta

1. In modalità standby, premere il pulsante "Cottura lenta", selezionare la funzione "Cottura lenta", spia "Cottura lenta" accesa.
2. Premere il tasto "+" o "-" per regolare il tempo del programma di cottura lenta, il tempo predefinito è di 2 ore. Il tempo può essere regolato tra 2 e 10 ore.
3. Premere il pulsante "Avvio" per avviare la funzione "Cottura lenta", le spie "Avvio" e "Cottura lenta" rimangono accese e lo schermo digitale mostra il timer per il conto alla rovescia della cottura lenta.
4. La funzione di cottura lenta entra automaticamente nella funzione di conservazione della temperatura al termine del programma.

Istruzioni per l'uso

Metodo di impostazione del tempo di cottura

1. Tempo di cottura a vapore: l'impostazione predefinita è 5 minuti, regolabile tra 5 e 30 minuti. Premere "+" per aumentare di 1 minuto, premere "-" per diminuire di 1 minuto.
2. Tempo di cottura cottura lenta: l'impostazione predefinita è 2 ore, regolabile tra 2 e 10 ore. Premere "+" per aumentare di 1 ora, premere "-" per diminuire di 1 ora.
3. Tempo di cottura manuale: l'impostazione predefinita è 1 minuto, regolabile tra 1 minuto e 4 ore. Premere "+" per aumentare di 10 minuti, premere "-" per diminuire di 10 minuti.
4. Zuppa / Stufato / Pane / Porridge Tempo di cottura: l'impostazione predefinita è 2 ore, regolabile da 2 a 4 ore. Premere "+" per aumentare di 30 minuti, premere "-" per diminuire di 30 minuti.
5. Tempo di cottura della pasta: l'impostazione predefinita è 10 minuti, regolabile tra 10 e 35 minuti. Premere "+" per aumentare di 1 minuto, premere "-" per diminuire di 1 minuto. Dopo aver impostato il tempo di cottura, premere il tasto "Start" per avviare il programma.
6. Tempo di cottura allo yogurt: l'impostazione predefinita è 8 ore, regolabile tra 6 e 12 ore. Premere "+" per aumentare di 1 ora, premere "-" per diminuire di 1 ora.
7. Tempo di cottura della carne: l'impostazione predefinita è 20 minuti, regolabile tra 10 minuti e 1 ora. Premere "+" per aumentare di 5 minuti, premere "-" per diminuire di 5 minuti.

Istruzioni per l'uso

Metodo timer per set (pane, porridge, vapore, cottura lenta, zuppa / stufato, riso e pasta)

1. Selezionare la funzione richiede timer preimpostato, premere il tasto "TIMER / TEMP", La spia "TIMER / TEMP" si accende e accede allo stato di impostazione. Premere "+" o "-" per preimpostare il tempo di completamento. Premere "+" una volta per aumentare 1 ora, premere "-" una volta per diminuire 1 ora. Premere a lungo per aumentare automaticamente.
2. Premere il pulsante "Avvio" per avviare la funzione timer preimpostata. Lo schermo visualizza il tempo di completamento e avvia il conto alla rovescia.
3. Il timer può essere preimpostato fino a 24 ore.
4. Conservazione della temperatura: carne, riso, pane, porridge, vapore, cottura lenta, manuale, zuppa / stufato e pasta. Il fornello entra in modalità di conservazione della temperatura al termine della cottura. Il tempo di conservazione della temperatura è fino a 12 ore, il fornello torna in modalità standby dopo 12 ore. Più breve è il tempo di conservazione, migliore è il gusto. Nota: la preimpostazione del timer consigliata non è superiore a 12 ore per evitare il deterioramento degli alimenti.

Pulizia e manutenzione

- Pulire il coperchio di conservazioni del calore con un panno umido e non lavare con acqua.

Asciugare l'acqua nel collettore di condensa con un panno asciutto.

Pulizia e manutenzione

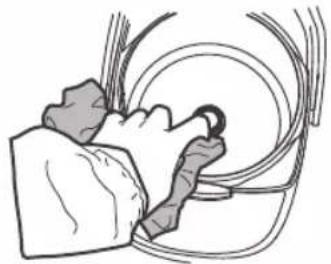

● Pulire la cucina multipla con un panno umido.

- Pulisci l'acqua e il riso intorno e sotto la pentola prima di metterli dentro.

- Pulire l'acqua sulla piastra di riscaldamento (se presente) con un panno; lucidare il riso bruciato sulla piastra (se presente) con uno scrubber in acciaio o carta vetrata

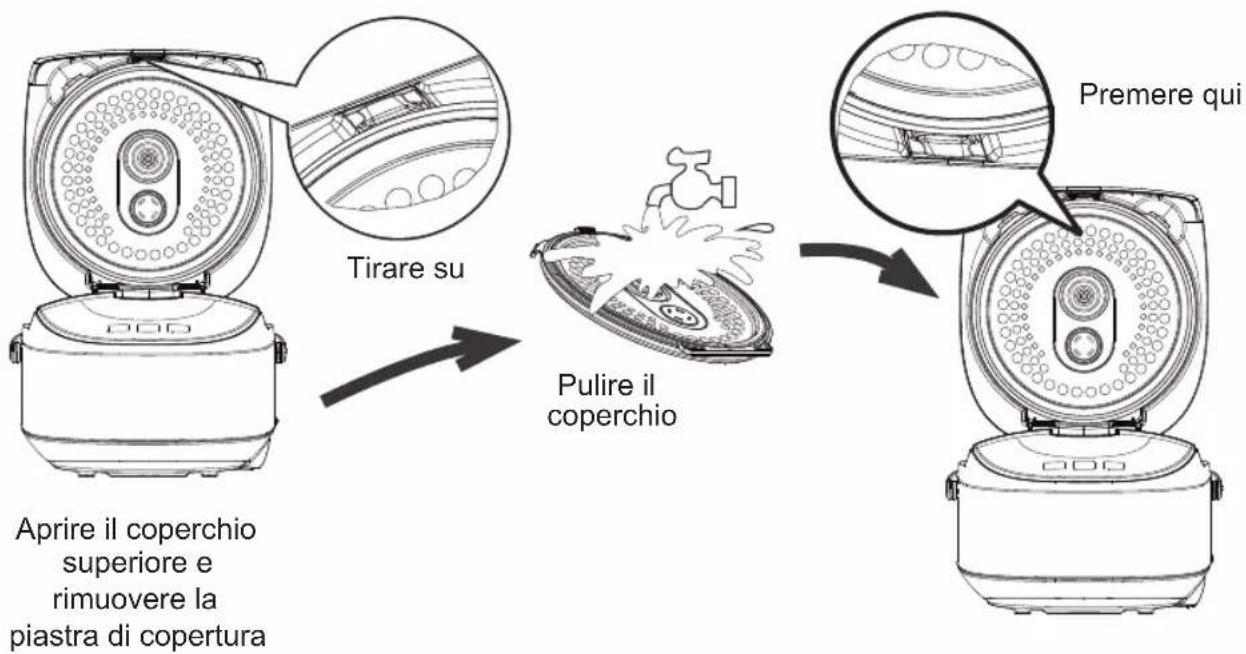

Metodi di pulizia della piastra di copertura

Pulizia e manutenzione

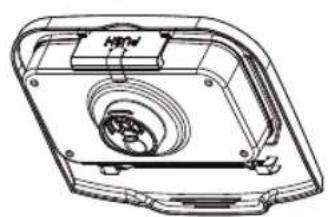

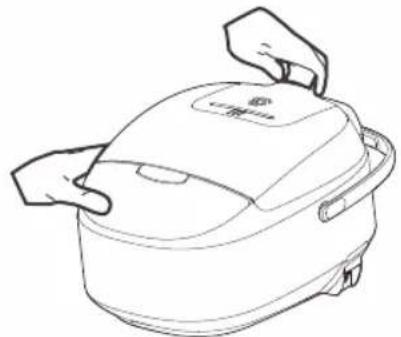

Smontaggio, pulizia e assemblaggio della valvola del vapore.

Nota: la valvola deve essere pulita frequentemente per garantire uno sfiato regolare. Si prega di pulire quando l'apparecchio si raffredda per evitare ustioni.

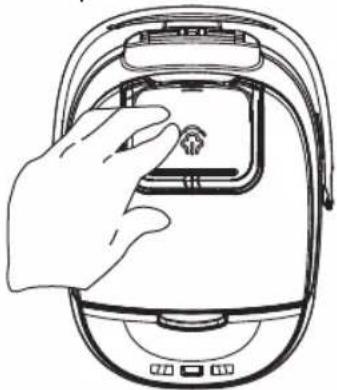

- Afferrare la maniglia della valvola del vapore e sollevare verso l'alto

- Aprire la sede della valvola e il coperchio della valvola nella direzione indicata sulla sede della valvola

Pulizia e manutenzione

Figura per l'apertura Lavare con acqua

Nota: ricollegare se l'anello di tenuta cade

Allineare il coperchio della valvola con la fessura della sede della valvola, chiudere la valvola del vapore secondo le istruzioni, installazione completata quando si sente il suono "Click"

Premere verso il basso per installare la valvola del vapore

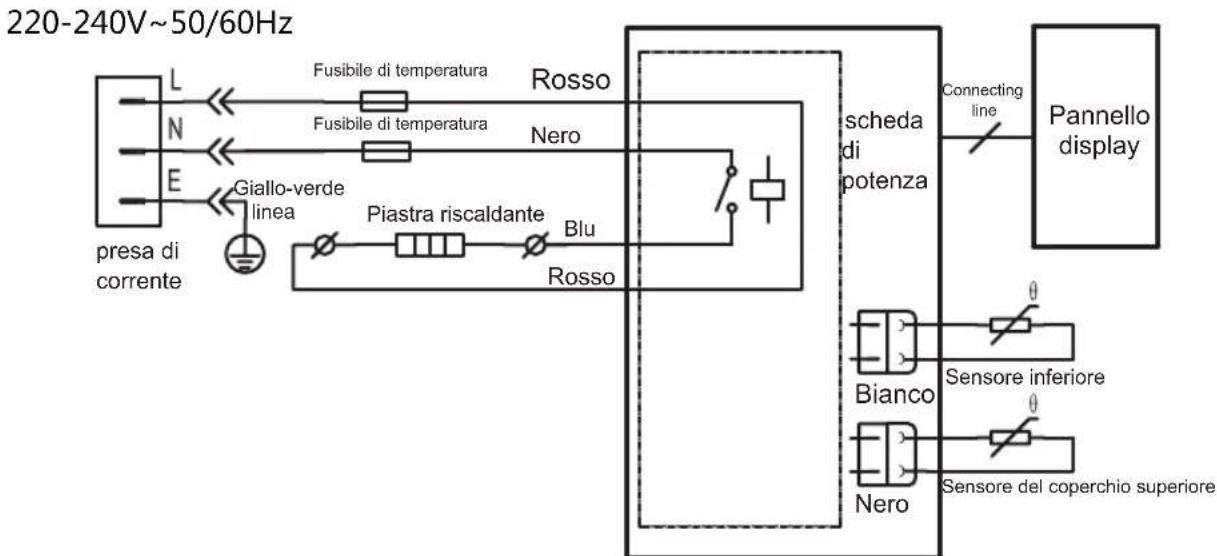

Schema di principio del circuito

PROTEZIONE AMBIENTALE

L'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Al termine della sua vita utile, l'apparecchio deve essere consegnato correttamente in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Con la raccolta e il riciclaggio di vecchi apparecchi, stai dando un importante contributo alla conservazione delle nostre risorse naturali e assicurando uno smaltimento sano e rispettoso dell'ambiente.

Midea
