Tipo di prodotto	Extender audio/video HDMI
Modello	IDATA EXTIP-383IR4
Marca	Techly
Risoluzione supportata	Full HD 1080p (1920x1080) a 50/60 Hz
Distanza di trasmissione massima	120 m con cavo CAT6 (80 m CAT5, 100 m CAT5e)
Segnale HDMI	Compatibile HDCP
Codifica video	H.264
Larghezza di banda	18 Mbps
Segnale IR	Supporta periferiche 20~60 KHz
Alimentazione	DC 5V/1A (2 alimentatori inclusi)
Consumo energetico	TX: 3,5 W; RX: 3 W
Dimensioni (singola unità)	130 x 84 x 23,2 mm (L x P x A)
Peso (stimato per unità)	Circa 150 g
Temperatura di esercizio	0°C ~ 60°C
Cavo di rete richiesto	UTP/STP Cat5e/6, conforme EIA/TIA-568B
Contenuto della confezione	TX, RX, 2 alimentatori, prolunga IR blaster, prolunga IR receiver, manuale
Funzioni principali	Estensione HDMI con controllo IR, supporto punto-punto, router e punto-multipunto
Manutenzione e pulizia	Pulire con panno asciutto; evitare acqua e umidità
Sicurezza	Utilizzare solo in ambienti interni asciutti; non aprire; tenere lontano da bambini
Ricambi e riparabilità	Contattare centro assistenza autorizzato per riparazioni

Domande frequenti - IDATA EXTIP-383IR4 Techly

Quali risoluzioni supporta l'IDATA EXTIP-383IR4?

Supporta risoluzioni da 480i a 1080p Full HD, incluse 480p, 576i, 576p, 720p e 1080i a varie frequenze (50/60 Hz).

Qual è la distanza massima di trasmissione?

Con cavo CAT6 si raggiungono fino a 120 metri a 1080p. Con CAT5e si arriva a 100 m, con CAT5 a 80 m.

Come collegare il trasmettitore e il ricevitore?

Collegare la sorgente HDMI al TX (ingresso HDMI), quindi uscita RJ45 del TX a RJ45 del RX tramite cavo di rete. Dal RX, uscita HDMI al display. Alimentare entrambi con DC 5V.

Posso usare un router per estendere ulteriormente la distanza?

Sì, è possibile collegare TX e RX tramite switch/router Gigabit (1000 Mbps) per estensioni illimitate, mantenendo la qualità del segnale.

Come funziona il controllo IR?

Collegare il cavo IR blaster alla porta IR-OUT del TX e posizionarlo vicino alla sorgente. Collegare il ricevitore IR alla porta IR-IN del RX. Usare il telecomando della sorgente per controllarla da remoto.

Cosa fare se la TV mostra 'Waiting for connection'?

Verificare che entrambi gli alimentatori (TX e switch se usato) siano collegati e accesi. Controllare che il cavo di rete sia ben connesso e non danneggiato.

Cosa significa 'Signal loss' sullo schermo?

Indica assenza di segnale HDMI in ingresso. Verificare la sorgente collegandola direttamente alla TV. Se funziona, controllare il cavo HDMI e le connessioni del TX.

La visualizzazione non è fluida o si blocca. Cosa fare?

Assicurarsi che la lunghezza del cavo di rete sia entro i limiti specificati. Premere il tasto Reset sul pannello frontale di TX e RX per ripristinare la connessione.

Quali cavi di rete sono consigliati?

Utilizzare cavi UTP/STP di categoria Cat5e o Cat6 conformi allo standard EIA/TIA-568B per prestazioni ottimali.

Il prodotto è compatibile con HDCP?

Sì, l'extender è compatibile con HDCP, garantendo la trasmissione di contenuti protetti da copia.

MANUALE UTENTE IDATA EXTIP-383IR4 Techly

Manuale d'istruzione

Technical features

Full HD 1080

120m

((HDCP))

Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

USO PREVISTO

Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all'uso previsto.

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccolo parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi.
  • Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
  • Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
• Un posizionamento incorretto del trasmettitore o del ricevitore potrebbe causare un cattivo funzionamento del prodotto.
• Uno scorretto posizionamento del IR blaster o del ricevitore potrebbe causare un cattivo funzionamento dell'extender IR.
• Non scollegare la prefierica durante l'uso, mantenere il prodotto distante da materiali infiammabili ed esplosivi.
• Alimentatore: DC 5V, utilizzare solo l'alimentatore e i cavi di collegamento e di alimentazione forniti nella confezione. Nel caso fosse necessario ricorrere ad alimentatori forniti da terze parti, assicurarsi che corrispondano alle specifiche dell'alimentatore fornito nella confezione.
• Non invertire il trasmettitore HDMI EXTENDER con il ricevitore HDMI EXTENDER, e l'IR blaster con il ricevitore.

INTRODUZIONE

HDMI extender, permette di estendere la trasmissione dei file audio/video HDMI con risoluzione di 1080p fino a 120m utilizzando un singolo cavo di rete e disponendo di un'uscita HDMI aggiuntiva

CONTENUTO DELLA CONFEZIONE (IDATA EXTIP-383IR4)

• HDMI EXTENDER trasmettitore ×1pc
• HDMI EXTENDER ricevitore ×1pc
- Manuale d'istruzione ×1pc
- Alimentatore DC5V/1A ×2pcs
• Prolunga IR blaster x1pc
• Prolunga IR receiver x1pc

Nota: gli accessori sopra elencati sono contenuti nella confezione contenente il kit con trasmettitore e ricevitore. Se il trasmettitore HDMI Extender o il ricevitore HDMI Extender vengono acquistati separatamente, il contenuto della confezione potrebbe essere diverso.

REQUISITI DI INSTALLAZIONE

1. Sorgente HDMI (come scheda grafica del computer, DVD, PS3, apparecchi di monitoraggio HD, etc)
2. Monitor HDMI come SDTV, HDTV, proiettore con porta HDMI
3. Cavo di rete: tipo UTP/STP Cat5e/6, conforme allo standard EIA/TIA-568B
   Lunghezza di trasmissione: CAT5 80m/CAT5E 100m/CAT6 120m

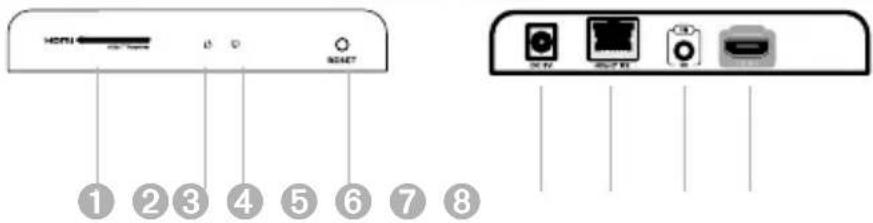

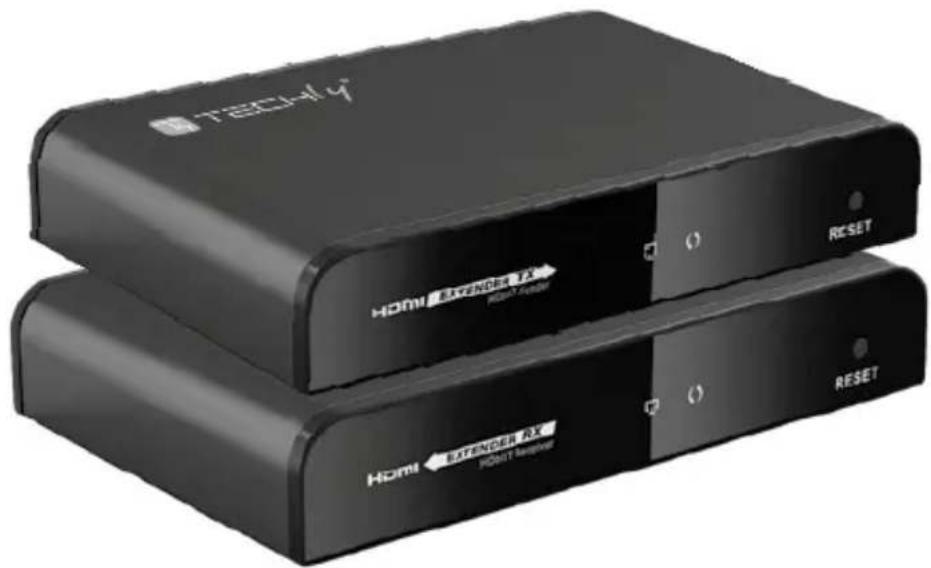

DESCRIZIONE APPARECCHIO

HDMI EXTENDER TX (Trasmettitore)

1 Led indicatore di alimentazione
② Led indicatore trasmissione dati
3 Led di indicazione connessione di rete
4 Reset
⑤ Ingresso alimentazione (DC5V)

6 Uscita segnale
⑦ Uscita segnale IR per connessione con cavo prolunga blaster
8 Uscita segnale HDMI
9 Ingresso segnale HDMI

HDMI EXTENDER RX (Ricevitore)

1 Led indicatore di alimentazione
2 Led indicatore trasmissione dati
3 Led di indicazione connessione di rete
4 Reset
⑤ Ingresso alimentazione (DC5V)

6 Ingresso segnale
⑦ Ingresso segnale IR per connessione con cavo prolunga ricevitore IR
8 Uscita segnale HDMI

GUIDA ALL'INSTALLAZIONE

Come preparare un cavo di rete Cat5e/6

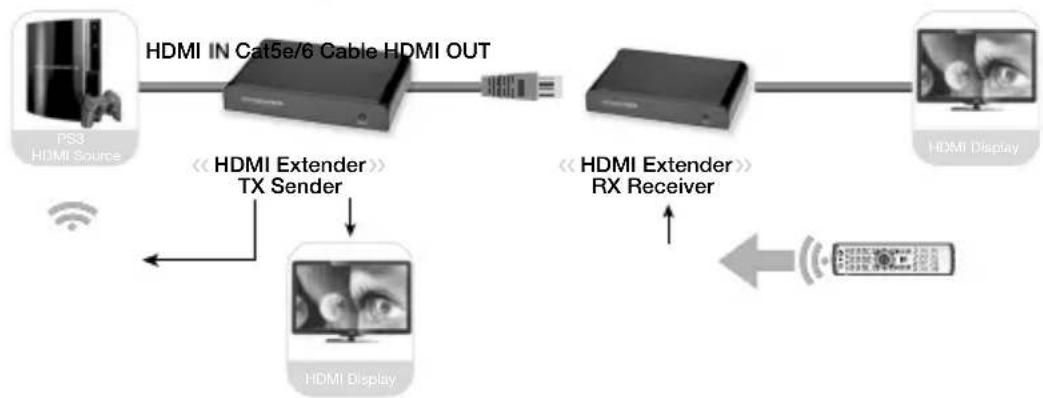

Connessione Punto-Punto: raggiunge fino a 120 metri di distanza di trasmissione su singolo cavo di CAT6 (con un cavo di elevata qualità si può raggiungere fino a 150 metri).

POINT-TO-POINT CONNECTION


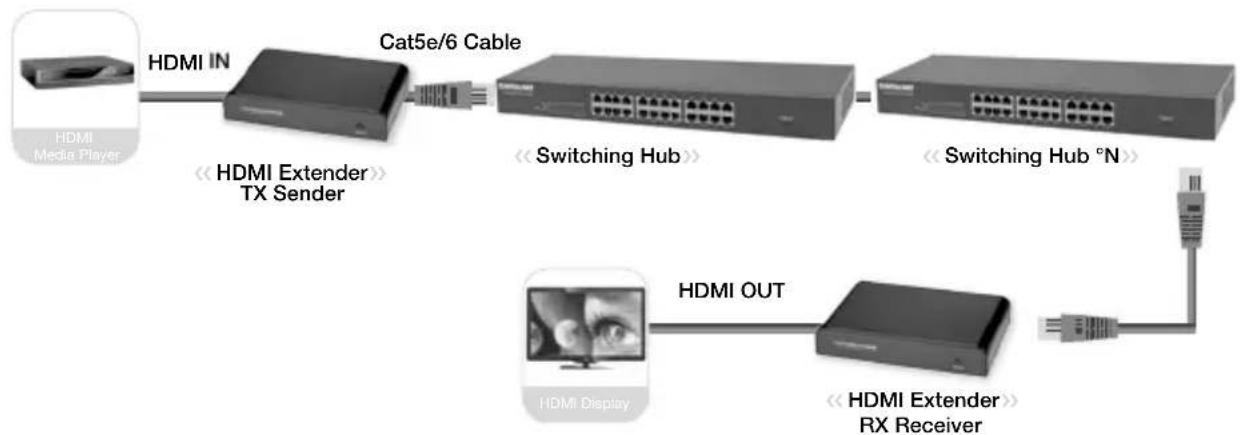

Connessione con Router: Utilizzando un network router/repeater, si può ottenere un'estensione illimitata

ROUTER CONNECTION

Connessione Punto-a-Multipunto: Utilizzando un network router/switch un trasmettitore può essere collegato a diversi ricevitori, svolgendo funzione di extender e splitter contemporaneamente. Nota: Si consiglia di utilizzare uno switch Gigabit (1000Mbps) per la trasmissione LAN

1. Il cavo prolunga IR blaster deve essere collegato alla porta IR-out del TX (Trasmettitore), e il cavo prolunga del ricevitore IR deve essere collegato alla porta IR-out del RX (Ricevitore).
2. L'emettitore dell'IR blaster dovrebbe essere il più vicino possibile al ricevitore IR del dispositivo sorgente.
3. Usando il telecomando IR della sorgente attraverso il ricevitore IR (connesso al RX del HDMI extender), è possibile controllare la riproduzione della sorgente multimediale da remoto.

CONNESSIONI

FAQ

Q: TV mostra "Waiting for connection" (in attesa di connessione) nell'angolo destro?

A: Verificare che l'alimentatore del TX (Trasmettitore) e dello switch (se utilizzato) siano connessi, e assicurarsi che il cavo sia connesso in modo corretto e saldo.

Q: La TV mostra "Signal loss" (Perdita segnale)?

A: 1) Verificare che ci sia un segnale HDMI in ingresso sul TX.

2) Provare a collegare la sorgente del segnale direttamente alla televisione per verificare la presenza del segnale in uscita dalla sorgente o sostituire la periferica sorgente, cambiare il cavo HDMI e riprovare.

Q: La visualizzazione non è fluente, non è stabile?

A: 1) Verificare che la lunghezza del cavo tra il TX e lo switch, tra lo switch e il RX e la connessione tra cuiascun livello che siano tutti entro il range richiesto.

2) Premere il tasto "reset" sul pannello frontale del TX/RX, effettuare il reset dell'apparecchiatura e riconnettere.

SPECIFICHE TECNICHE

Segnale HDMI Compatibile con HDCP
Codifica video H.264
Larghezza di banda 18Mbps
Risoluzioni supportate	480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz
Cavo di rete UTP/STP Cat5/5e/6
Distanza di trasmissione	Fino a 120 metri con risoluzione 1080p Full HD su singolo cavo di CAT6
Segnale IR Supporta periferiche IR 20~60KHz
Temperatura d'esercizio	0°C~60°C°
Alimentazione DC5V/1A
Consumo TX:3.5W; RX: 3W
Dimensioni 130(L) x 84(P) x 23.2(A) mm*2PZ

In conformità alla normativa WEEE le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche.

Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

Il presente prodotto è conforme alla Direttiva EMC 2004/108/EC e alla Direttiva ROHS 2011/65/EU
