Tipo di prodotto	Extender audio/video
Marca	Techly
Modello	IDATA EXTIP-383V4
Alimentazione	5V DC tramite alimentatore incluso
Consumo energetico	2,5 W max
Dimensioni (L x P x A)	85 x 60 x 25 mm
Peso	150 g
Interfaccia ingresso	HDMI femmina
Interfaccia uscita	HDMI femmina
Risoluzione massima	3840 x 2160 @ 30 Hz (4K)
Distanza massima di estensione	50 m via cavo CAT5e/6
Supporto audio	PCM, Dolby Digital, DTS
Supporto HDCP	HDCP 2.2
Temperatura di esercizio	0°C ~ 45°C
Umidità di esercizio	20% ~ 90% (senza condensa)
Materiale	Plastica ABS
Manutenzione	Pulire con un panno morbido e asciutto; non usare solventi
Reperibilità pezzi di ricambio	Contattare il servizio clienti Techly
Reparabilità	Non riparabile dall'utente; rivolgersi a un tecnico autorizzato
Sicurezza	Utilizzare solo l'alimentatore fornito; non esporre a umidità eccessiva

Domande frequenti - IDATA EXTIP-383V4 Techly

Come si collega l'extender IDATA EXTIP-383V4?

Collega la sorgente HDMI al trasmettitore, il ricevitore al display, e connettili con un cavo CAT5e o CAT6 fino a 50 m.

Quali risoluzioni supporta?

Supporta risoluzioni fino a 4K a 30 Hz e Full HD a 60 Hz.

È compatibile con HDCP?

Sì, supporta HDCP 2.2 per contenuti protetti.

Qual è la distanza massima?

La distanza massima è di 50 metri con cavo CAT5e/6.

Necessita di alimentazione esterna?

Sì, sia il trasmettitore che il ricevitore necessitano di alimentazione 5V DC tramite gli adattatori inclusi.

Si possono usare cavi Ethernet di qualsiasi categoria?

Si consiglia l'uso di CAT5e o superiore per garantire prestazioni ottimali.

L'extender supporta l'audio surround?

Sì, supporta formati audio come PCM, Dolby Digital e DTS.

Come si pulisce il dispositivo?

Pulire con un panno morbido e asciutto. Non usare liquidi o solventi.

Cosa fare se non c'è segnale?

Verificare le connessioni HDMI, l'alimentazione e la lunghezza del cavo Ethernet. Assicurarsi che il cavo sia dritto-pinout (non crossover).

Dove trovare il manuale utente?

Il manuale è disponibile in formato PDF sul sito notice-facile.com o contattando l'assistenza Techly.

MANUALE UTENTE IDATA EXTIP-383V4 Techly

IT Manuale d'istruzione

Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori esigenze future.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

USO PREVISTO

Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato nel presente manuale. Utilizzare il prodotto solo in luoghi interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali, lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei danni risultanti da un utilizzo non conforme all'uso previsto.

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate.

• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni.

• Non scollegare la periferica durante l'uso, mantenere il prodotto distante da materiali infiammabili ed esplosivi.

• Alimentatore: DC 5V, utilizzare solo l'alimentatore fornito nella confezione. Non utilizzare se l'alimentatore risulta danneggiato.
• Nel caso in cui non sia possibile utilizzare l'alimentatore originale fornito nella confezione, assicurarsi che le specifiche dell'alimentatore sostitutivo corrispondano a quelle dell'originale.
• Non confondere il trasmettitore HDMI EXTENDER con il ricevitore HDMI EXTENDER e il blaster IR con il ricevitore IR.
• Non collegare o scollegare i cavi quando il dispositivo è in uso.

INTRODUZIONE

L'extender HDMI permette di estendere il segnale HDMI audio/video con una risoluzione di 1080p 60Hz fino a 120m (394 feet) utilizzando un singolo cavo di rete. Supporta la trasmissione del segnale IR, per controllare la riproduzione multimediale del dispositivo sorgente dalla posizione in cui si trova lo schermo.

REQUISITI D'INSTALLAZIONE

1. Periferica sorgente HDMI (scheda grafica computer, DVD, PS3, apparecchiature di monitoraggio HD, ecc..)
2. Schermi HDMI come SDTV, proiettore con porta HDMI.
3. Cavi di rete: cavi di rete UTP/STP Cat5e/6, che rispondano allo standard EIA568B
   Lunghezza di trasmissione: CAT5 80m/CAT5E100m/CAT6 120m

CONTENUTO DELLA CONFEZIONE

Verificare che nella confezione siano inclusi i seguenti elementi:

• Trasmettitore HDMI EXTENDER TX x 1pz
  • Ricevitore HDMI EXTENDER RX x 1pz
  • Manuale d'istruzione x 1pz
• Alimentatore DC5V/1A x 2pz
  • Cavo prolunga IR Blaster x 1pz
  • Cavo prolunga ricevitore IR x 1pz

Nota: gli accessori sopra elencati sono contenuti nella confezione contenente il kit con trasmettitore e ricevitore. Se il trasmettitore HDMI Extender o il ricevitore HDMI Extender vengono acquistati separatamente, il contenuto della confezione potrebbe essere diverso.

DESCRIZIONE DEL PANNELLO

HDMI EXTENDER TX (Trasmettitore)

1 Reset
② Ingresso segnale HDMI
③ Uscita segnale IR per il collegamento con il cavo prolunga del blaster
④ Ingresso alimentazione (DC5V)
⑤ Spia alimentazione
6 Uscita segnale RJ45
Spia trasmissione dati
8 Spia connessione di rete

HDMI EXTENDER RX (Recevitore)

1 Reset
② Uscita segnale HDMI
③ Ingresso segnale IR per collegare il cavo prolunga del ricevitore IR
④ Ingresso alimentazione (DC5V)
⑤ Spia alimentazione
6 Ingresso segnale RJ45
Spia trasmissione dati
Spia connessione di rete

PROCEDURE DI INSTALLAZIONE

Come preparare un cavo di rete Cat6

Seguire lo standard EIA-568B

1 - Arancio/bianco

5 - Blu/bianco

2 - Arancio

6 - Verde

3 - Verde/bianco

7 - Marrone/bianco

4 - Blu

8 - Marrone

CONNESSIONE

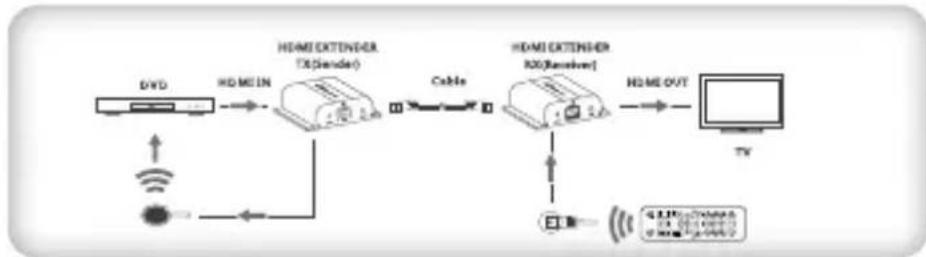

a Connessione punto-punto: fino a 120 metri di distanza di trasmissione tramite singolo cavo CAT6.

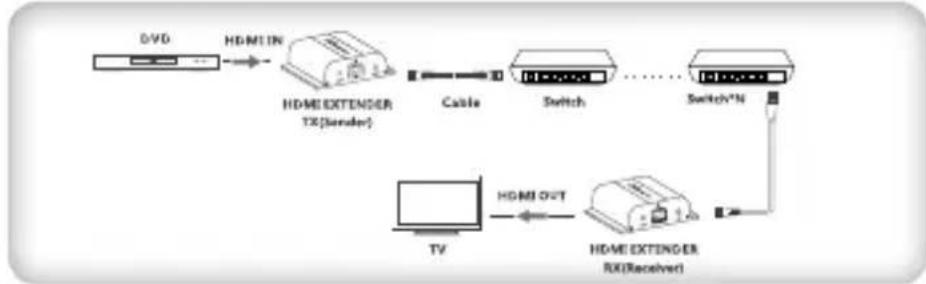

b Connessione con router: Utilizzando un router/repeater, si possono raggiungere estensioni illimitate.


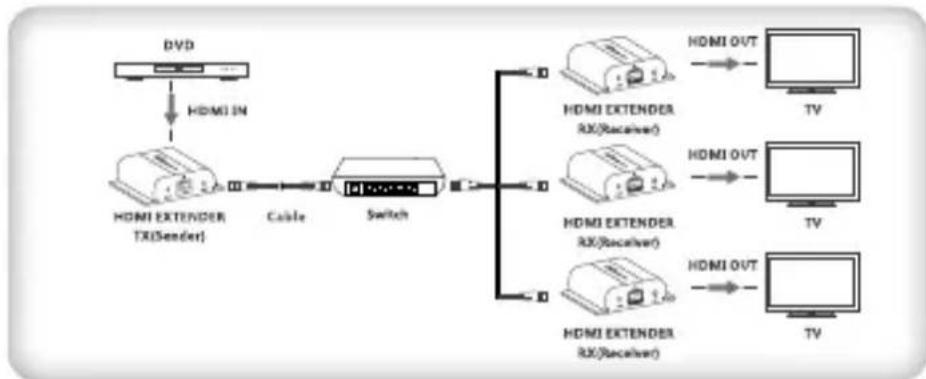

c Connessione punto-multipunto: Utilizzando un router/switch, un trasmettitore a più ricevitori, si può realizzare la funzione di extender e splitter.

Nota: Si consiglia l'uso di uno switch Gigabit (1000Mbps) per la trasmissione di rete LAN. Switch Fast Ethernet (100Mbps) e Gigabit Ethernet (1000Mbps) non possono essere utilizzato in modo misto in cascata.

GUIDA ALL'USO DELL'IR

1) Il cavo prolunga per il blaster IR deve essere collegato alla porta di uscita dell'IR sul trasmettitore TX dell'extender HDMI e il cavo prolunga del ricevitore IR deve essere collegato alla porta dell'uscita IR sul ricevitore dell'extender HDMI.
2) Il trasmettitore dell'IR blaster dovrebbe essere posizionato il più vicino possibile al ricevitore IR del dispositivo sorgente del segnale.
3) Utilizzare il telecomando del dispositivo sorgente del segnale tramite il ricevitore IR (collegato al ricevitore dell'extender HDMI), per controllare da remoto la riproduzione.

FAQ

Q: La TV mostra il seguente messaggio "Waiting for connection (in attesa di connessione)" nell'angolo destro?

A: Verificare se l'alimentatore del TX (Trasmettitore) e dello switch (se utilizzato) è collegato e assicurarsi che i cavi siano collegati correttamente.

Q: La TV mostra il seguente messaggio "Please check the TX input signal (verificare il segnale in ingresso del TX)" ?

A : 1) Verificare che sia presente un segnale HDMI in ingresso del TX.

2) Provare a connettere la sorgente del segnale direttamente allo schermo per vedere se c'è l'uscita del segnale dalla periferica sorgente o cambiare la sorgente del segnale, il cavo HDMI e riprovare di nuovo

Q: Il video non è fluente, non è stabile?

A: 1) Verificare la lunghezza del cavo tra il trasmettitore TX e lo switch, tra lo switch e il ricevitore RX e la connessione tra ciascun livello per assicurarsi che sia entro il range richiesto.

2) Cliccare il tasto "reset" sul pannello frontale del TX/RX, effettuare il reset delle impostazioni e riconnettere.

SPECIFICHE

Segnale HDMI HDMI1.3, compatibile HDCP1.4

Risoluzioni supportate 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz

Cavo di rete UTP/STP Cat5E/6

Distanza di trasmissione Fino a 120m di distanza di trasmissione per 1080p 60Hz Full HD su singolo cavo CAT6

Segnale IR Supporta dispositivi IR 20-60KHz

Temperatura d'esercizio 0°C - 60°C

Alimentatore DC5V/1A

Consumo TX: 3.5W; RX: 3W

Protezione contro i fulmini, protezione contro le sovratensioni, protezione ESD

Manutenzione: pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia: non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso improprio del prodotto stesso.

In conformità alla normativa RAEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle

apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

Con il marchio CE, Techly® garantisce che il prodotto e conforme alle norme e direttive europee richieste.
