Tipo di prodotto	Videocamera digitale
Marca	JVC
Modello	GZ-MS125
Sensore	CCD progressivo 1/6", 800 000 pixel
Obiettivo	F1.8-4.0, f=2.2-77mm, zoom ottico 35x
Schermo LCD	2,7 pollici (diagonale), matrice attiva TFT
Supporto di registrazione	Schede SD/SDHC (Classe 4 o superiore), 256 MB a 32 GB
Formato video	MPEG-2 (SD-VIDEO)
Formato audio	Dolby Digital 2 canali
Alimentazione	Adattatore di rete 11 V CC o batteria agli ioni di litio 7,2 V (BN-VF808U/815U/823U)
Peso	Circa 290 g (con batteria e cinghia)
Consumo	Circa 1,8 W (illuminazione LED spenta, schermo standard)
Temperatura di esercizio	da 0°C a 40°C
Connettori	Uscita AV (video 1,0 Vp-p, audio 300 mVrms), USB mini (compatibile USB 2.0)
Accessori forniti	Adattatore di rete AP-V20E/AP-V17E, cavo AV, cavo USB, batteria BN-VF808U, telecomando, filtro per nucleo di ferrite (x2), CD-ROM
Manutenzione e pulizia	Pulire lo schermo LCD con un panno morbido e asciutto; evitare solventi. Per l'obiettivo, utilizzare un soffiatore o un panno per lenti.
Sicurezza	Non esporre all'umidità; non aprire il corpo (nessuna parte interna riparabile dall'utente); tenere lontano da fonti di calore; utilizzare solo batterie JVC.
Parti di ricambio e riparabilità	Batterie BN-VF808U/815U/823U disponibili separatamente. Per qualsiasi riparazione, contattare un agente autorizzato JVC.
Informazioni generali	Videocamera destinata a uso privato; registrazione video fino a 12 ore continue (con commutazione automatica attivata).

Domande frequenti - GZ-MS125 JVC

Come caricare la batteria del JVC GZ-MS125?

Chiudere lo schermo LCD per spegnere la videocamera. Fissare la batteria (BN-VF808U fornita) e collegare l'adattatore di rete. La spia di alimentazione lampeggia durante la carica; si spegne quando la carica è terminata. Il tempo di carica completa è di circa 1 h 50 min per la batteria fornita.

Che tipo di scheda SD utilizzare con questa videocamera?

Utilizzare schede SD o SDHC di Classe 4 o superiore, da 256 MB a 32 GB. I marchi consigliati sono Panasonic, TOSHIBA, SanDisk e ATP. Le schede MultiMediaCard non sono supportate. Prima del primo utilizzo, formattare la scheda nella videocamera.

Come impostare la data e l'ora?

Aprire lo schermo LCD per accendere la videocamera. Premere MENU, quindi selezionare [IMPOSTAZIONI VISUALIZZAZIONE] > [IMPOSTAZIONE ORA] > [IMPOSTAZIONE OROLOGIO]. Scegliere la propria regione, attivare o meno l'ora legale, quindi regolare data e ora con il sensore tattile. Confermare con [REGIST.].

Come registrare un video?

Aprire lo schermo LCD, inserire una scheda SD, posizionare il commutatore di modalità sulla modalità video (icona videocamera). Premere PLAY/REC per selezionare la modalità di registrazione, quindi premere START/STOP per avviare la registrazione. Premere di nuovo START/STOP per fermare. La durata rimanente viene visualizzata sullo schermo.

Come riprodurre i file registrati?

Posizionare il commutatore di modalità sulla modalità video o foto corrispondente. Premere PLAY/REC per passare alla modalità di riproduzione. Viene visualizzata la schermata indice: selezionare il file desiderato con il sensore tattile. Utilizzare i tasti sullo schermo per la riproduzione, pausa, ricerca avanti/indietro, ecc.

Come collegare la videocamera a un televisore?

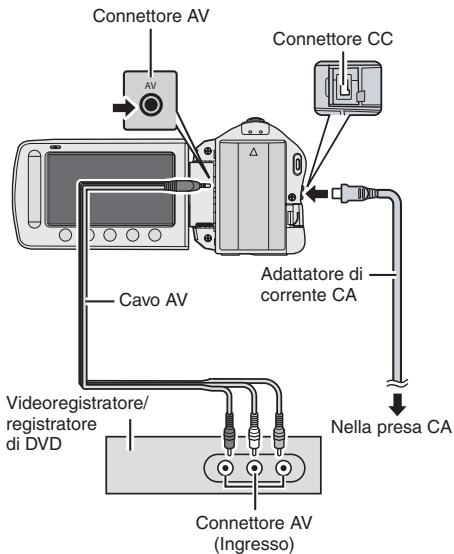

Utilizzare il cavo AV fornito: collegare la spina al connettore AV della videocamera e le spine gialla (video) e bianca (audio) agli ingressi corrispondenti del televisore. Accendere il televisore e impostarlo sulla modalità AV. Accendere la videocamera: le immagini vengono visualizzate sullo schermo. Per vedere i menu, impostare [VISUALIZZA SU TV] su [ON].

Come trasferire video su un computer?

Installare il software Everio MediaBrowser dal CD-ROM fornito. Collegare la videocamera al computer con il cavo USB. Accendere la videocamera, selezionare [SALVA] sullo schermo. Il software si avvia; seguire le istruzioni per salvare i file sul disco rigido.

Cosa fare se la videocamera non si accende?

Verificare che la batteria sia carica o collegare l'adattatore di rete. Assicurarsi che la batteria sia installata correttamente (bloccata). Se il problema persiste, rimuovere la batteria e l'adattatore, quindi reinserirli dopo qualche secondo. Se non funziona, contattare un servizio autorizzato JVC.

Come pulire l'obiettivo della videocamera?

Utilizzare un soffiatore per rimuovere la polvere, poi un panno morbido per lenti (tipo microfibra) effettuando movimenti circolari dal centro verso l'esterno. Non utilizzare prodotti chimici o carta abrasiva. Evitare di toccare l'obiettivo con le dita.

Come utilizzare lo zoom avanti/indietro?

Durante la registrazione, spostare il comando dello zoom verso T (teleobiettivo) per ingrandire, o verso W (grandangolo) per ridurre. È possibile utilizzare anche i tasti ZOOM del telecomando. Il rapporto di zoom predefinito è ottico 35x; è possibile passare a digitale 70x nel menu [ZOOM].

MANUALE UTENTE GZ-MS125 JVC

Per ulteriori dettagli sulle operazioni, consultare il MANUALE nel CD-ROM in dotazione.

Gentile cliente,

Grazie per aver acquistato questa videocamera. Prima dell'uso, leggere le istruzioni di sicurezza e le precauzioni a pagina 2 e 3 per assicurare un utilizzo sicuro del prodotto.

DOLBY DIGITAL STEREO CREATOR

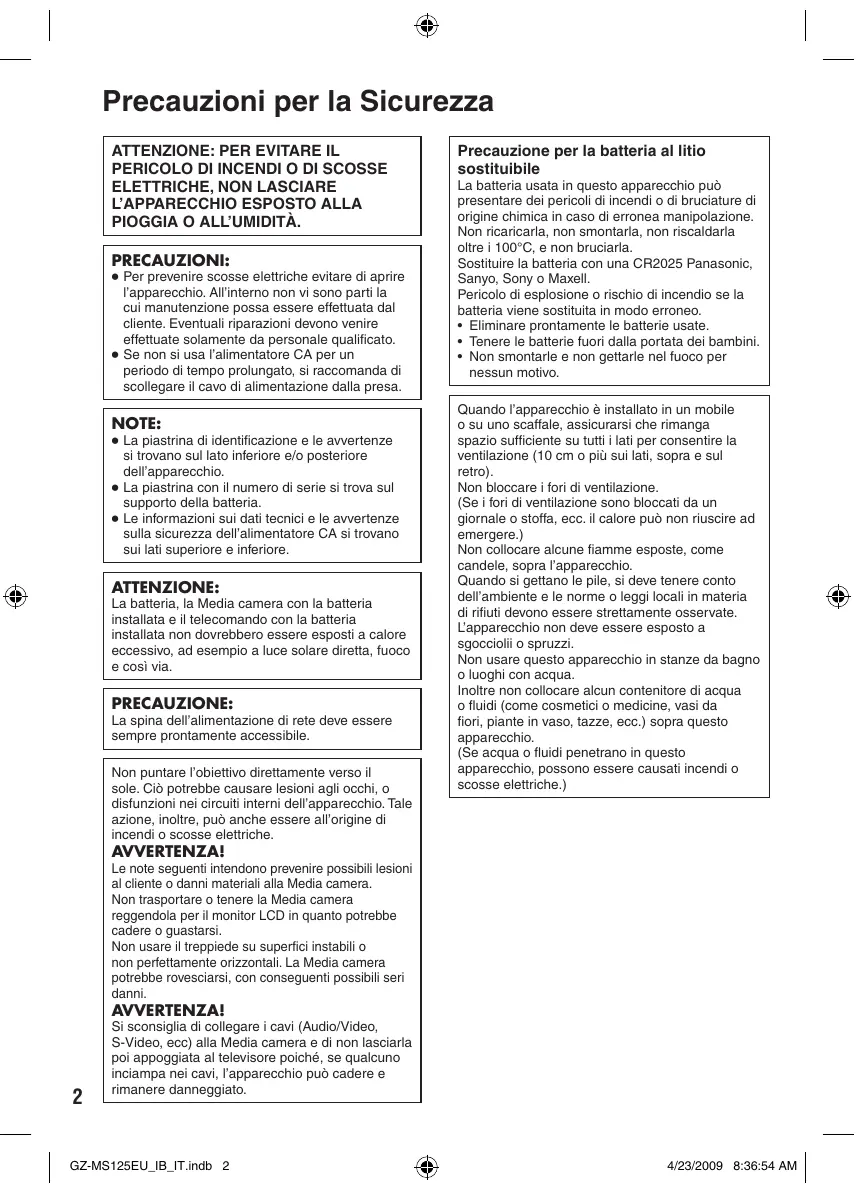

Precauzioni per la Sicurezza

ATTENZIONE: PER EVITARE IL PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON LASCIARE L'APPARECCHIO ESPOSTO ALLA PIOGGIA O ALL'UMIDITÀ.

PRECAUZIONI:

• Per prevenire scosse elettriche, evitare di aprire l'apparecchio. All'interno non vi sono parti la cui manutenzione possa essere effettuata dal cliente. Eventuali riparazioni devono essere effettuate solamente da personale qualificato.
• Se non si usa l'alimentatore CA per un periodo di tempo prolungato, si raccomanda di scollegare il cavo di alimentazione dalla presa.

NOTE:

• La piastrina di identificazione e le avvertenze si trovano sul lato inferiore e/o posteriore dell'apparecchio.
• La piastrina con il numero di serie si trova sul supporto della batteria.
• Le informazioni sui dati tecnici e le avvertenze sulla sicurezza dell'alimentatore CA si trovano sui lati superiore e inferiore.

ATTENZIONE:

La batteria, la videocamera con la batteria installata e il telecomando con la batteria installata non dovrebbero essere esposti a calore eccessivo, ad esempio a luce solare diretta, fuoco o simili.

PRECAUZIONE:

La spina dell'alimentazione di rete deve essere sempre prontamente accessibile.

Non puntare l'obiettivo direttamente verso il sole. Ciò potrebbe causare lesioni agli occhi, o disfunzioni nei circuiti interni dell'apparecchio. Tale azione, inoltre, può essere all'origine di incendi o scosse elettriche.

AVVERTENZA!

Le note che seguono intendono prevenire possibili lesioni al cliente o danni alla Media camera.

Non trasportare o tenere la Media camera reggendola per il monitor LCD in quanto potrebbe cadere o guastarsi.

Non usare il treppiede su superfici instabili o non perfettamente orizzontali. La Media camera potrebbe rovesciarsi, con conseguenti possibili seri danni.

AVVERTENZA!

Si sconsiglia di collegare i cavi (Audio/Video, S-Video, ecc.) alla Media camera e di non lasciarla poi appoggiata al televisore poiché, se qualcuno inciampa nei cavi, l'apparecchio può cadere e rimanere danneggiato.

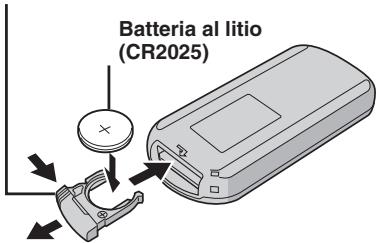

Precauzione per la batteria al litio sostituibile

La batteria usata in questo apparecchio può presentare dei pericoli di incendi, di bruciature o di origine chimica in caso di erronea manipolazione.

Non ricaricarla, non smontarla, non riscaldarla oltre i 100°C e non bruciarla.

Sostituire la batteria con una CR2025 Panasonic, Sanyo, Sony o Maxell.

Pericolo di esplosione o rischio di incendio se la batteria viene sostituita in modo erroneo.

• Eliminare prontamente le batterie usate.
• Tenere le batterie fuori dalla portata dei bambini. Non smontarle e non gettarle nel fuoco per nessun motivo.

Quando l'apparecchio è installato in un mobile o su uno scaffale, assicurarsi che rimanga spazio sufficiente su tutti i lati per consentire la ventilazione (10 cm o più sui lati, sopra e sul retro).

Non bloccare i fori di ventilazione.

(Se i fori di ventilazione sono bloccati da un giornale o stoffa, ecc., il calore può non riuscire a fuoriuscire.)

Non collocare fiamme libere, come candele, sopra l'apparecchio.

Quando si gettano le pile, si deve tenere conto dell'ambiente e le norme o leggi locali in materia di rifiuti devono essere strettamente osservate.

L'apparecchio non deve essere esposto a gocciolii o spruzzi.

Non usare questo apparecchio in stanze da bagno o luoghi con acqua.

Inoltre, non collocare alcun contenitore di acqua o fluidi (come cosmetici o medicine, vasi da fiori, piante in vaso, tazze, ecc.) sopra questo apparecchio.

(Se acqua o fluidi penetrano in questo apparecchio, possono essere causati incendi o scosse elettriche.)

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

Prodotti

Batteria

Nota:

Il simbolo Pb sul simbolo delle batterie indica che questa batteria contiene piombo.

[Unione Europea]

Questi simboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno portati a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.

Mediante lo smaltimento corretto di questi prodotti, si contribuisce a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.

Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questi prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto. Lo smaltimento errato di questi rifiuti potrebbe essere soggetto a sanzioni, a seconda di quanto previsto dalla legislazione nazionale vigente.

[Per gli utenti aziendali]

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web http://www.jvc.eu per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea. Qualora si desideri smaltire questi oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche e batterie obsolete.

Si prega di ricordare che questa fotocamera è destinata esclusivamente all'uso da parte di privati.

È vietato qualsiasi uso commerciale senza autorizzazione. (Anche nel caso in cui si vogliano riprendere, per uso privato, eventi quali show, rappresentazioni o mostre, si consiglia di ottenere preventivamente il permesso per le riprese.)

Marchi

• Prodotto sotto licenza della Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi registrati della Dolby Laboratories.
• Windows® è un marchio o un marchio registrato di Microsoft Corporation negli Stati Uniti e/o in altre nazioni.
• Macintosh è un marchio registrato di Apple Inc.
• iTunes® è un marchio di Apple Inc., registrato negli Stati Uniti e in altri paesi.
• YouTube™ e il logo YouTube sono marchi e/o marchi registrati di YouTube LLC.
• Altri nomi di prodotti e aziende inclusi in questo manuale d'uso sono marchi e/o marchi registrati dei rispettivi proprietari.

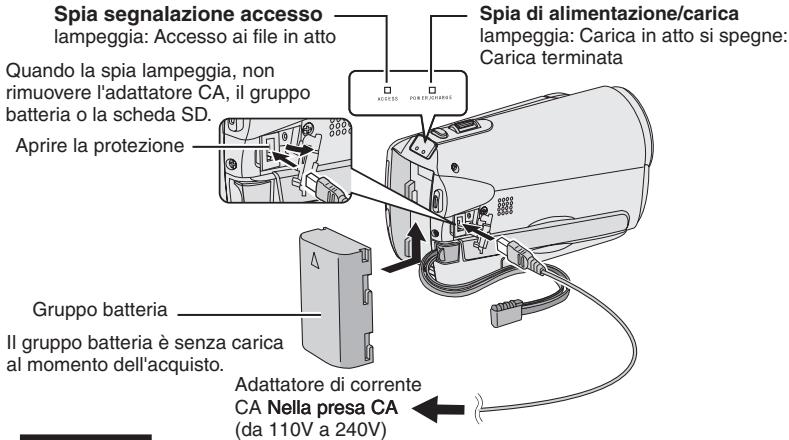

Caricare la batteria prima di effettuare la registrazione.

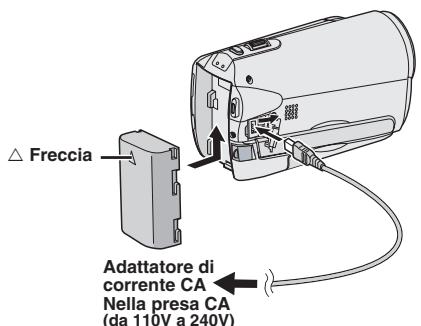

Spegnere la videocamera e inserire il gruppo batteria.

AVVERTENZA

• Assicurarsi di usare gruppi batteria JVC. Se si utilizzano gruppi batteria diversi da quelli JVC, non è possibile garantire le prestazioni e la sicurezza.

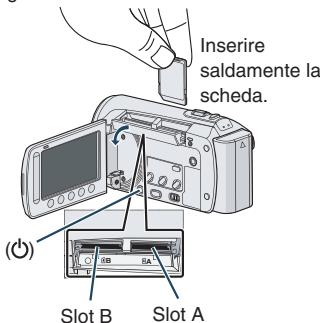

Inserire la scheda SD.

Premere il tasto di alimentazione (O) per spegnere la videocamera.

1. Inserire e rimuovere la scheda SD solo quando il dispositivo è spento. Altrimenti i dati sulla scheda si potrebbero danneggiare.
2. Formattare una scheda SD quando la si usa per la prima volta.

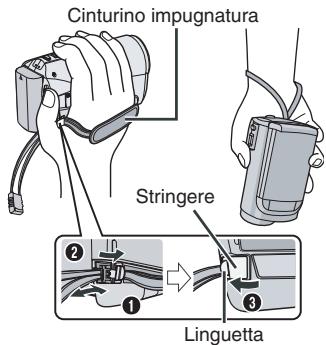

Regolazione dell'impugnatura.

Regolare e stringere il cinturino.

Non tirare la cinghia quando si apre la chiusura. Per aprire, tirare la linguetta. - Allacciare il cinturino quando si tiene la videocamera in mano. - Quando si trasporta la videocamera, fare attenzione a non farla cadere.

Impostazione data/ora.

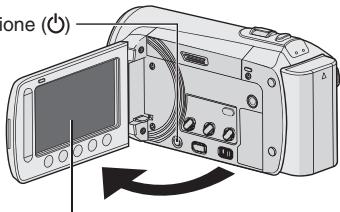

Aprire il monitor LCD per accendere la videocamera.

Tasto di alimentazione

Monitor LCD

Selezionare [S] entro 10 secondi

Far scorrere il dito su e giù sul sensore. Quindi toccare OK. (L5 pag. 9)

• Quando il messaggio scompare, premere il tasto di alimentazione per almeno 2 secondi per spegnere il dispositivo, quindi premere nuovamente il tasto per almeno 2 secondi.
• Toccare i sensori con il dito. I sensori non funzionano se li si tocca con le unghie o se si indossano dei guanti.

Selezionare [IMPOSTAZ. OROLOGIO]

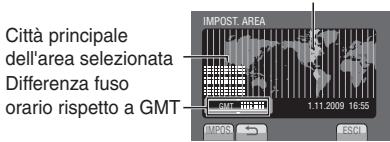

Selezionare la città più vicina al luogo in cui viene utilizzata la videocamera

Selezionare [ON] o [OFF]

Selezionare [ON] se vige l'ora legale.

Impostare la data e l'ora

Sensore a sfioramento: Imposta la data e l'ora

→ : Muove il cursore a destra

OK: L'orologio inizia a funzionare

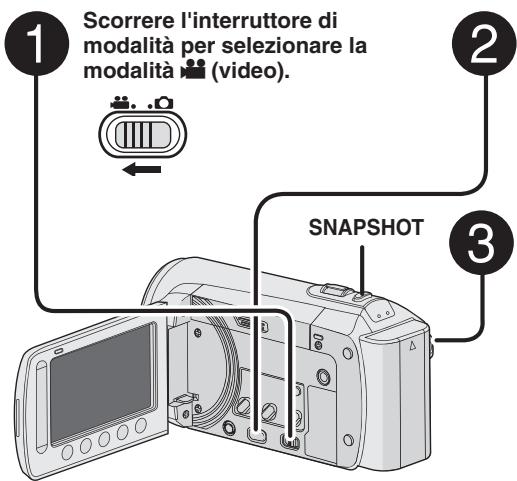

Registrazione di filmati

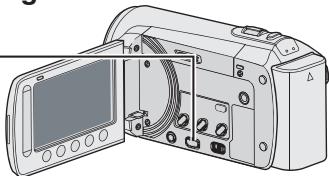

AVVERTENZA

• Prima di registrare scene importanti, si raccomanda di eseguire una registrazione di prova.

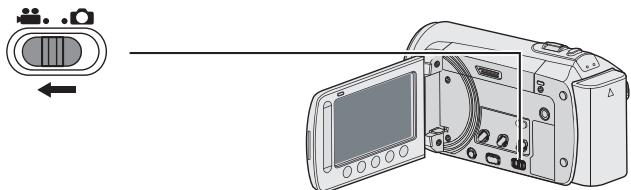

Selezionare l'interruttore di modalità per scegliere la modalità (video)

Selezionare la modalità di registrazione

PLAY/REC

La modalità cambia quando si preme il tasto.

Iniziare la registrazione

Premere il tasto START/STOP per iniziare la registrazione, premerlo nuovamente per arrestare la registrazione.

L'indicatore di registrazione automatico si visualizza.

Spazio residuo sulla scheda SD

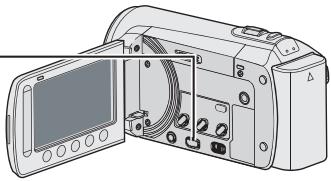

Selezionare la modalità di riproduzione

La modalità cambia quando si preme il tasto.

Selezionare il file desiderato

Schermata riepilogativa

Selezionare ▸ (Toccare OK)

Schermata di riproduzione

Per eseguire operazioni come la ricerca in avanti o indietro (L pag. 22) Per guardare file sull'apparecchio TV (12 pag. 25)

AVVERTENZA

Ricordarsi di eseguire delle copie dopo la registrazione!

Per copiare file in dischi DVD (13 pag. 29) Per missare file usando un registraratore VCR/DVD (L3 pag. 34) Per riproduire un disco DVD che si è creato (13 pag. 28) Per modificare file sul computer (13 pag. 29)

Contenuto

INFORMAZIONI PRELIMINARI

Accessori 10

Inserimento dell'anellochio 10

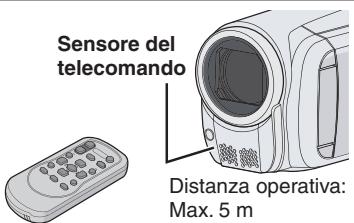

Preparazione del telecomando. 10

Montaggio del treppiede 11

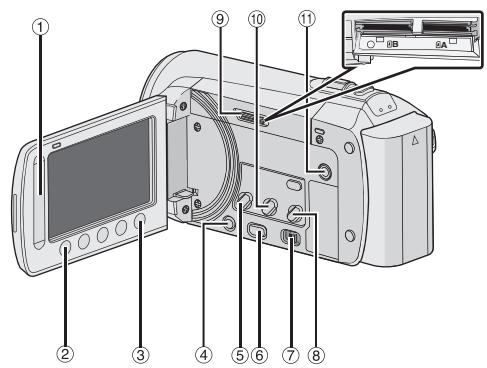

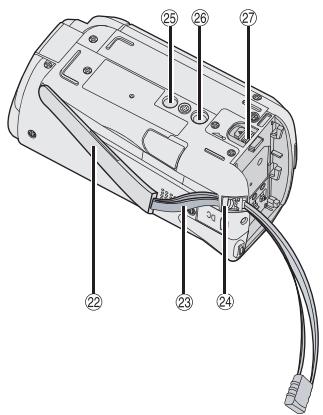

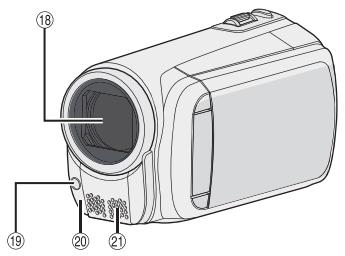

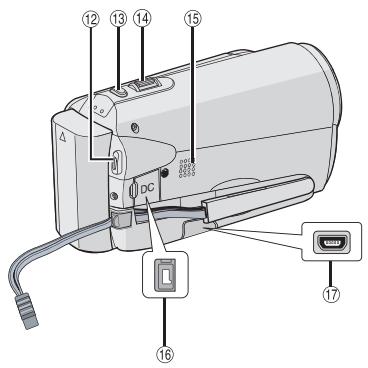

Indice analitico. 12

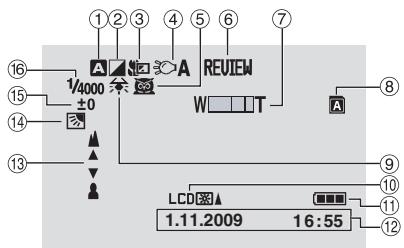

Indicazioni nel monitor LCD. 14

Impostazioni Necessarie Prima Dell'uso. 16

Caricamento della Batteria 16

Impostazione data/ora 16

Impostazione della lingua 17

Altre impostazioni 18

Utilizzo di una scheda SD 18

REGISTRAZIONE/RIPRODUZIONE

Registrazione di file 19

Registrazione di filmati 19

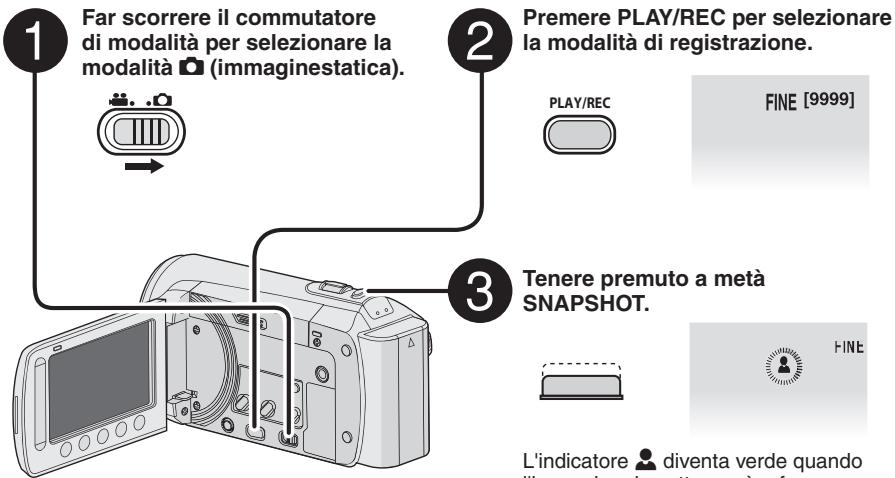

Registrazione di immagini statiche 20

Zoom 21

Illuminatore a LED 21

Verifica dell'autonomia residua della batteria 21

Verifica dello spazio residuo sul mezzo di registrazione 21

Riproduzione di file 22

Riproduzione video 22

Riproduzione di immagini statiche 23

Registrazione manuale 24

Modifica della modalità di registrazione manuale 24

Compensazione del controluce 24

Impostazione manuale sul Menu 24

USO CON TELEVISORE

Visione dei file sull'apparecchio TV.... 25

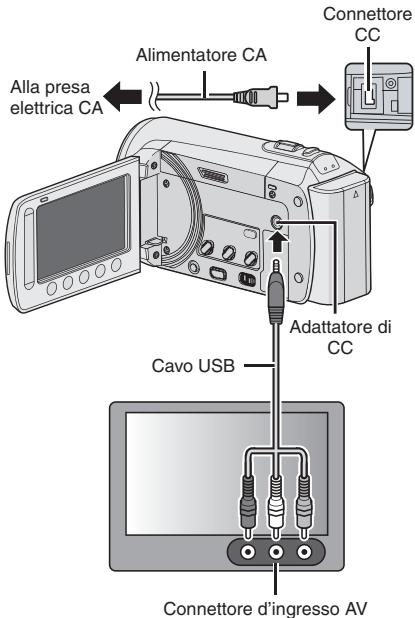

Collegamento con l'apparecchio TV. 25

Funzione di riproduzione 25

MODIFICA

Gestione dei file 26

Catturare un fermo immagine da un video...26

Eliminazione dei file 26

COPIA

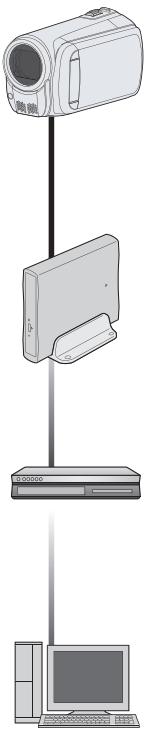

Copia dei file 27

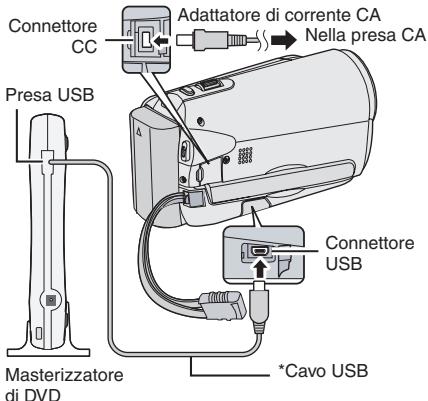

Utilizzo di un masterizzatore DVD 27

Creazione di un DVD con il PC. 29

Duplicazione dei file su registraratore VCR/DVD 34

Utilizzo con unlettore multimediae portatile 35

Attivazione della modalità Export 35

Modifica della impostazione Export. 35

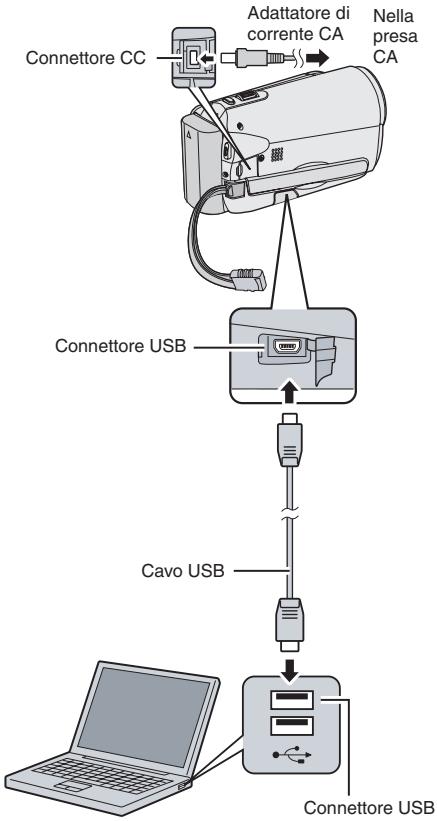

Trasferimento dei file sul PC. 35

Caricamento dei file su siti web. 36

Attivazione della modalità Upload (caricamento file) 36

Caricamento dei file 36

ULTERIORI INFORMAZIONI

Modifica delle impostazioni del Menu 37

Risoluzione dei problemi 37

Indicazioni di allarme 39

Dati tecnici 40

Avverenza 42

Termini 44

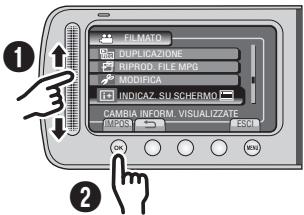

Come utilizzare il sensore a sfioramento

Dopo che il menu si visualizza sul monitor LCD:

1. Far scorrere il dito su e giù sul sensore. 2. Selezionare [IMPOS]. (Toccare OK.)

4. Per selezionare una voce sullo schermo che appare sul lato sinistro dello schermo, toccare la parte del sensore accanto alla voce sullo schermo. Per selezionare un pulsante di schermata che appare in fondo allo schermo, toccare i tasti sottostanti.

Leggere queste ISTRUZIONI per sfruttare al meglio la MEDIA CAMERA.

Per ulteriori dettagli sulle operazioni, consultare il

MANUALE nel CD-ROM in dotazione.

Per poter leggere il MANUALE, è necessario installare Adobe® Acrobat® Reader™ o Adobe® Reader®.

È possibile scaricare Adobe® Reader® dal sito Web Adobe:

http://www.adobe.com/

NOTA

Selezionare la lingua desiderata con un solo clic.

Il nome del modello è indicato sulla parte inferiore della Media camera.

Leggere prima dell'uso!

Effettuare un backup dei dati importanti registrati

Si consiglia di copiare i dati importanti registrati su un DVD o un altro supporto di registrazione per archiviarli. JVC non si assume alcuna responsabilità per eventuali perdite di dati.

Eseguire una registrazione di prova

Prima della registrazione effettiva di dati importanti, eseguire una registrazione di prova e riprodurre i dati registrati per controllare che il video e l'audio siano stati registrati correttamente.

Resettare il camcorder se non funziona correttamente

Questo camcorder usa un microcomputer. Fattori quali rumore di fondo e interferenze possono impedirgli di funzionare correttamente. Chiudere il monitor LCD e rimuovere l'alimentatore di corrente (il gruppo batteria o l'adattatore CA) dalla videocamera, quindi riattaccarlo.

Precauzioni nell'utilizzo delle batterie

• Assicurarsi di usare i gruppi batteria JVC BVVF808U/VF815U/VF823U. Questo prodotto include una tecnologia su cui si detengono un brevetto o altri diritti di proprietà ed è stato progettato per essere usato con la batteria JVC e non con altre batterie. JVC non può garantire la sicurezza o le prestazioni del presente prodotto qualora venga fatto funzionare con batterie diverse.
• Se il camcorder è soggetto a scariche elettrostatiche, spegnerlo prima di utilizzarlo di nuovo.

Qualora si verifichi un guasto, interrompere subito l'uso del camcorder e rivolgersi a un rivenditore locale JVC

• Qualora si verifichi un problema nell'uso della scheda SD, portare a riparare la scheda e il camcorder. Qualora uno di questi due componenti non venga fornito, non sarà possibile diagnosticare la causa del guasto e riparare il camcorder.

Poiché il camcorder può essere utilizzato a scopo dimostrativo nei negozi, la modalità dimostrativa è impostata su [ON] come impostazione predefinita

Per disattivare la modalità dimostrativa, impostare [MODO DEMO] su [OFF].

Accessori

AP-V20E/AP-V17E* Alimentatore CA

BN-VF808U Gruppo batteria

Cavo AV

RM-V751U Telecomando

Cavo USB

CD-ROM

Anello filtro (x2)

CR2025 Batteria al litio Preinstallata sul telecomando.

NOTA

Assicurarsi di utilizzare i cavi in dotazione per i collegamenti. Non utilizzare altri cavi.

• AP-V17E non è citato nella GUIDEBOOK contenuta nel CD-ROM in dotazione

Inserimento dell'anello filtro

Per il collegamento con la videocamera

Cavo USB: Avvolgere una volta.

Adattatore di corrente CA: Avvolgere due volte.

Preparazione del telecomando

All'interno del telecomando è inclusa una batteria al momento dell'acquisto.

Rimuovere il foglio isolante prima dell'uso.

Raggio d'azione effettivo del telecomando

NOTA

Il raggio trasmesso potrebbe non avere effetto o provocare un funzionamento errato se il sensore del telecomando è esposto alla luce diretta del sole o di una forte fonte di illuminazione.

Per reinserire la batteria

Estrarre il portabatteria premendo la linguetta di blocco.

Linguetta di blocco

Accessori

AP-V20E/AP-V17E* Alimentatore CA

BN-VF808U Gruppo batteria

Cavo AV

RM-V751U Telecomando

Cavo USB

CD-ROM

Anello filtrante (x2)

CR2025 Batteria al litio preinstallata sul telecomando.

NOTA

Assicurarsi di utilizzare i cavi in dotazione per i collegamenti. Non utilizzare altri cavi.

• AP-V17E non è citato nel manuale incluso nel CD-ROM in dotazione.

Inserimento dell'anello filtrante

Per il collegamento con la videocamera

Cavo USB: avvolgere una volta.

Adattatore di corrente CA: avvolgere due volte.

Preparazione del telecomando

All'interno del telecomando è inclusa una batteria al momento dell'acquisto.

Rimuovere il foglio isolante prima dell'uso.

Raggio d'azione effettivo del telecomando

NOTA

Il raggio trasmesso potrebbe non avere effetto o provocare un funzionamento errato se il sensore del telecomando è esposto alla luce diretta del sole o a una forte fonte di illuminazione.

Per reinserire la batteria

Estrarre il portabatteria premendo la linguetta di blocco.

Linguetta di blocco

Indice analitico

NOTA

• Il monitor LCD può ruotare di 270°.

• Fare attenzione a non coprire 18, 19, 20 e 21 durante le riprese.

Camcorder

① Sensore a sfioramento (pag. 9) ② Tasti OK ③ Tasto MENU ④ Tasto di alimentazione [O] ⑤ Tasto DOWNLOAD (pag. 36) ⑥ Tasto PLAY/REC (pag. 19, 20, 22, 23) ⑦ Commutatore di modalità [2, 0] ⑧ Tasto DIRECT DVD (pag. 28) Tasto INFO (pag. 21) ⑨ Alloggiamento per schede SD Tasto EXPORT (pag. 35) ⑩ Connettore AV (pag. 25, 34)

Tasto START/STOP (pag. 19) Tasto SNAPSHOT (pag. 20) 14 Leva dello zoom [W, T] (pag. 21) Controllo del volume dell'altoparlante [-VOL+] (pag. 22) 15 Altoparlante Cinturino da polso ⑦ Connettore USB [ ] (pag. 27, 30)

18 Obiettivo ⑪ Illuminatore a LED (pag. 21) Sensore del telecomando ⑫ Microfono stereo

⑬ Chiusura antiscivolo ⑭ Connettore CC ⑮ Linguetta Foro per il treppiede ⑯ Attacco di montaggio del treppiede Pulsante di sblocco della batteria BATT.

Telecomando

1 Finestrella di trasmissione del raggio a infrarossi Tasti ZOOM (T/W) (Zoom in/out) 3 Tasto di spostamento verso l'alto Tasto per saltare all'indietro

Tasto di spostamento a sinistra Tasto per selezione elemento precedente Tasto PLAYLIST Tasto START/STOP

Tasto S.SHOT (SNAPSHOT), tasto INFO, tasto per saltare in avanti, tasto PLAY/PAUSE/SET

Tasto di spostamento a destra, tasto per selezione elemento successivo, tasto di spostamento verso il basso, tasto INDEX*, tasto DISP

• Ogni volta che si preme INDEX, lo schermo cambia come indicato di seguito:

Modalità

Schermata dell'indice ↔ Schermata dell'indice dei gruppi

Modalità

Schermata dell'indice ↔ Schermata dell'indice delle date

Durante la registrazione sia di filmati che di immagini statiche

① Indicatore della modalità di registrazione selezionata A: Modalità automatica, M: Modalità manuale ② Indicatore della modalità effetti ③ Indicatore della modalità teleobiettivo macro ④ Indicatore dell'illuminatore a LED (pag. 21) ⑤ Indicatore selezione degli ambienti ⑥ Indicatore revisione veloce (pag. 19, 20) ⑦ Indicatore zoom ⑧ Indicatore slot per schede SD: Slot A (impostazione predefinita), Slot B ⑨ Indicatore del bilanciamento del bianco ⑩ Indicatore retroilluminazione del monitor ⑪ Indicatore della batteria ⑫ Data/Ora (pag. 16) ⑬ Indicatore della regolazione della messa a fuoco manuale (pag. 29) ⑭ Indicatore di compensazione del controluce (pag. 24) ⑮ Indicatore del controllo della luminosità ⑯ Indicatore di controllo dell'area di fotometria ⑰ Velocità dell'otturatore

Solo durante la registrazione di immagini statiche

① Indicatore della modalità ② Indicatore modalità Export ③ Contatore ④ Indicatore modalità Upload ⑤ Qualità video: (ULTRA FINE), (FINE), (NORMALE), (ECONOMICA) ⑥ Tempo restante ⑦ ●REC: (Viene visualizzato durante la registrazione.)

• III: (Viene visualizzato durante la modalità di attesa della registrazione.)

⑧ Indicatore dello stabilizzatore digitale delle immagini (DIS) (Viene visualizzato quando la funzione [DIS] è impostata su [OFF].) ⑨ Interruttore automatico mezzi di registrazione ⑩ Indicatore della funzione di riduzione del vento ⑪ Indicatore di ripresa (pag. 19) ⑫ Indicatore dell'evento

Solo durante la registrazione di immagini statiche

① Indicatore della modalità ② Indicatore della messa a fuoco ③ Qualità immagini: FINE (fine) o STD (standard) ④ Numero di foto restanti ⑤ Indicatore di ripresa (pag. 20) ⑥ Indicatore della modalità dell'otturatore ⑦ Indicatore timer automatico

Durante la Riproduzione di Filmati

① Indicatore della modalità ② Indicatore della riproduzione con sequenza di riproduzione (Viene visualizzato quando si riproduce una sequenza di riproduzione.) ③ Qualità video: ULTRA FINE, FINE, NORMALE, ECONOMICA ④ Contatore ⑤ Modalità di riproduzione

: Riproduzione II: Pausa Ricerca in avanti Ricerca all'indietro Rallentatore in avanti Rallentatore all'indietro

(Il numero a sinistra indica la velocità.)

⑥ Indicatore della batteria ⑦ Data/Ora (pag.16) ⑧ Indicatore livello del volume

Durante la riproduzione di immagini statiche

① Indicatore della modalità ②Numero Cartella/File ③ Indicatore della riproduzione di presentazioni ④ Indicatore della batteria ⑤ Data/Ora (pag. 16)

Impostazioni Necessarie Prima Dell'uso

Caricamento della Batteria

1 Chiudere il monitor LCD per spegnere la videocamera.

2 Installare il gruppo batteria, quindi collegare l'adattatore di corrente CA.

• Con la "△" (freccia) sul gruppo batteria puntata nella direzione corretta, far scivolare il gruppo batteria fino al suo completo inserimento.

• La spia luminosa di alimentazione/carica lampeggia per segnalare che la fase di carica ha avuto inizio.
• Quando l'indicatore luminoso si spegne, la carica è terminata.

Per controllare la carica residua della batteria

Vedere pagina 21.

Carica richiesta/durata della registrazione (approssimative)

• Con l'illuminatore a LED spento e la retroilluminazione del monitor impostata in modalità [STANDARD].

Gruppo Batteria	Tempo di carica	Durata della registrazione
BN-VF808U (In dotazione)	1 hr. 50 min.	2 hr. 45 min.*
BN-VF815U	2 hr. 40 min.	5 hr. 25 min.*
BN-VF823U	3 hr. 40 min.	8 hr.10 min.*

Per smontare la batteria

NOTA

• È anche possibile utilizzare il camcorder solo con l'alimentatore CA.
• Il tempo di registrazione effettivo può essere più breve in base all'ambiente di registrazione, come per la registrazione di scene in movimento veloce. Non tirare o piegare la spina e il cavo dell'alimentatore CA. In caso contrario, si potrebbe danneggiare l'alimentatore CA.

Impostazione data/ora

1 Aprire il monitor LCD per accendere la videocamera. 2 Toccare MENU. 3 Selezionare [VISUALIZ. IMPOSTAZ.].

4 Selezionare [REG. OROL.]

5 Selezionare [IMPOSTAZ. OROLOGIO].

6 Selezionare la città più vicina al luogo in cui viene utilizzata la videocamera.

L'area selezionata viene evidenziata

7 Selezionare [ON] se vige l'ora legale.

[ON]: L'orologio è avanti di un'ora da quella normale impostata.

[OFF]: Disattiva la funzione.

8 Impostare la data e l'ora.

Scegliere la voce usando il sensore di sfioramento e selezionare (⇒) per impostare.

9 Selezionare [SALVA].

Per reimpostare l'impostazione, selezionare [ESCI].

Impostazione dell'orologio all'ora locale quando si viaggia.

Dopo aver eseguito i punti 1-4 (T pag. 16)

5 Selezionare [IMPOST. AREA].

6 Selezionare la città più vicina all'area in cui si viaggia.

Per tornare alla schermata precedente, selezionare [ESCI]. Per uscire alla schermata, selezionare [ESCI].

Impostazione della lingua

È possibile cambiare la lingua delle indicazioni visualizzate.

1 Aprire il monitor LCD per accendere la videocamera. 2 Toccare MENU. 3 Selezionare [VISUALIZ. IMPOSTAZ].

4 Selezionare [LANGUAGE].

5 Selezionare la lingua desiderata.

Per tornare alla schermata precedente, selezionare [INDIETRO]. Per uscire alla schermata, selezionare [ESCI].

Altre impostazioni

Utilizzo di una scheda SD

Se si desidera registrare su una scheda SD, è necessario effettuare le operazioni seguenti.

• Le operazioni vengono confermate sulle seguenti schede SD: Scheda SD o SDHC compatibile con la Classe 4 o superiore. Scheda SD Panasonic, TOSHIBA, SanDisk, ATP schede SD (da 256 MB a 2 GB) o SDHC (da 4 GB a 32 GB).
• Qualora si utilizzino altri supporti, potrebbero non essere in grado di registrare correttamente i dati, oppure potrebbero perdere i dati che sono stati registrati.
• Le MultiMediaCard non sono supportate.
• Le schede utilizzate per registrare filmati su questo camcorder non possono essere utilizzate per la riproduzione con altri dispositivi.
• Alcuni lettori di schede (inclusi lettori di schede interni ai PC) potrebbero non essere in grado di supportare il formato SDHC. Se viene utilizzata una scheda SDHC per la registrazione e si verifica un errore di registrazione, il registratore della scheda in uso potrebbe essere un dispositivo che non supporta SDHC. Utilizzare una videocamera o altri dispositivi compatibili con SDHC per effettuare l'accesso alla scheda.

Inserire una scheda SD

Preparazione:

Premere il tasto di alimentazione (O) per spegnere la videocamera.

1 Aprire lo sportello della scheda SD. 2 Inserire saldamente la scheda dal lato con il bordo tagliato.

3 Chiudere lo sportello della scheda SD.

Rimozione scheda SD

Premere la scheda una sola volta. Quando la scheda esce leggermente, estrarla.

NOTA

• Inserire e rimuovere la scheda SD solo quando il dispositivo è spento. Altrimenti i dati sulla scheda si potrebbero danneggiare. Non toccare i contatti sul lato opposto all'etichetta.

Cambiare il mezzo di registrazione

La videocamera è programmata per registrare sullo SLOT A quando esce dallo stabilimento di produzione. È possibile cambiare il mezzo di registrazione a favore dello SLOT B.

Impostare [SELEZ. SLOT VIDEO] e [SELEZ. SLOT IMMAGINE] su [SLOT A] o [SLOT B].

INFORMAZIONI

1. Il mezzo di registrazione passa automaticamente da SLOT A a SLOT B e viceversa dopo che la scheda dello slot selezionato risulta piena.
2. È possibile selezionare manualmente lo Slot A o lo Slot B rispettivamente come mezzo di registrazione per video e per immagini fisse.

Formattare una scheda SD quando la si usa per la prima volta

Per formattare la scheda, selezionare [FORMATTA SCHEDA SD].

Registrazione di file

Registrazione di filmati

Preparazione:

• Aprire il monitor LCD per accendere la videocamera.
• Inserire una scheda SD.

Premere PLAY/REC per selezionare la modalità di registrazione.

[4h59m]

0:00:00

Premere START/STOP per iniziare la registrazione.

[4h59m]

0:00:01|●REC

Tempo residuo approssimativo di registrazione

È inoltre possibile avviare/fermare la registrazione selezionando [REC] sul monitor LCD. (Comando di registrazione sullo schermo)

Per arrestare la registrazione

Premere di nuovo il tasto START/STOP.

Per visualizzare il filmato appena registrato

Selezionare durante la riproduzione.

Durante l'anteprima, è possibile eliminare il filmato selezionando.

Per modificare la qualità video

Cambiare le impostazioni in [QUALITÀ VIDEO].

Per cambiare il formato dell'immagine (16:9/4:3)

Cambiare le impostazioni in [SELEZIONA FORMATO].

Per catturare un'immagine fissa durante una registrazione video

Premere SNAPSHOT.

NOTA

• La modalità di registrazione di filmati viene selezionata automaticamente quando si spegne e si riaccende il camcorder.
• Qualora il camcorder non venga utilizzato per 5 minuti quando è acceso, si spegnerà automaticamente per risparmiare energia. Per riaccendere il camcorder quando si utilizza il pacco batteria, chiudere e riaprire il monitor LCD. Quando si utilizza l'alimentatore CA, eseguire un'operazione qualsiasi, ad esempio lo zoom.
• Dopo aver registrato filmati per 12 ore consecutive, la registrazione si arresta automaticamente. Per assicurare la registrazione continua, impostare [CAMB. AUT. MEDIA REG] su [ON] prima di iniziare la registrazione stessa.
• Ogni volta che si raggiungono i 4GB di riprese continue viene creato un nuovo file.
• Questo camcorder registra filmati in formato MPEG2 conforme al formato SD-VIDEO. Esso non è compatibile con altri formati video digitali.

Registrazione di file (Segue)

Registrazione di immagini statiche

Preparazione:

• Aprire il monitor LCD per accendere la videocamera.
• Inserire una scheda SD.

Per guardare l'ultima immagine catturata

Selezionare l'immagine con il tasto [ ].

Selezionando [ ] durante la riproduzione, è possibile eliminare quella immagine.

Per modificare la qualità dell'immagine

Cambiare le impostazioni in [QUALITÀ IMMAGINI].

Per registrare immagini statiche in sequenza

Impostare [RIPRESA SENZA INTER.] in [MODALITÀ OTTURATORE].

Premere completamente SNAPSHOT per catturare un'immagine fissa.

NOTA

• Lo stabilizzatore digitale delle immagini (DIS) non funziona durante la registrazione di immagini statiche.
• Qualora il camcorder non venga utilizzato per 5 minuti quando è acceso, si spegnerà automaticamente per risparmiare energia. Per riaccendere la videocamera quando si utilizza il gruppo batteria, chiudere e riaprire il monitor LCD. Quando si utilizza l'alimentatore CA, eseguire un'operazione qualsiasi, ad esempio lo zoom.

Zoom

Preparazione:

• Selezionare la modalità o .
• Selezionare la modalità di registrazione.

Zoom in allontanamento W: Grandangolo T: Teleobiettivo

È inoltre possibile avvicinare/allontanare l'immagine con lo zoom selezionando [W] o [T] sul monitor LCD. (Controllo zoom sullo schermo)

Valore massimo per lo zoom (preimpostato in fabbrica).

modalità	modalità
[70X/DIGITALE]	[35X/OTTICO]

Per cambiare il rapporto d'ingrandimento massimo (solo modalità)

Cambiare le impostazioni in [ZOOM].

NOTA

È possibile effettuare riprese in macro a una distanza minima di circa 5 cm dal soggetto, quando la leva dello zoom è impostata al massimo verso W.

Illuminatore a LED

Preparazione:

• Selezionare la modalità o.
• Selezionare la modalità di registrazione.

1 Toccare MENU.

2 Selezionare [LUCE].

3 Selezionare l'impostazione desiderata.

ON	La spia LED rimane accessa independently delle condizioni circostanti.
AUTO	La spia LED si accende automaticamente quando si scatta in condizioni di luce insufficiente.
OFF	Disattiva la funzione.

Verificare l'autonomia residua della batteria

modalità

Premere INFO per tre volte o INFO, quando selezionare

modalità

Premere INFO.

Per uscire dalla schermata

Selezionare [ESCI] o premere INFO.

NOTA

Il display del tempo di registrazione deve essere preso solamente come riferimento. La visualizzazione viene espressa in unità di 10 minuti.

Verifica dello spazio residuo sul mezzo di registrazione

Preparazione:

• Selezionare la modalità.
• Selezionare la modalità di registrazione.

Premere il pulsante INFO una volta (Slot A) e due volte (Slot B).

Il tempo di registrazione massimo è visualizzato sul display per ciascuna modalità di qualità video.

Per modificare la qualità video

1) Selezionare la qualità video. 2) Selezionare [IMPOST.].

Per modificare il mezzo di registrazione

1) Premere INFO per selezionare SLOT A o SLOT B. 2) Selezionare [IMPOST.].

Per uscire alla schermata

Selezionare [ESCI].

Riproduzione Video

Preparazione:

• Aprire il monitor LCD per accendere la videocamera.
• Inserire una scheda SD.

1

Scorrere l'interruttore di modalità per selezionare la modalità (video).

2

Premere PLAY/REC per selezionare la modalità di riproduzione.

PLAY/REC

La schermata riepilogativa si visualizza.

Selezionare il file desiderato.

Per andare alla pagina precedente o successiva

Toccare [▲] o [▼] per più di un secondo.

Per riprodurre pochi secondi della scena selezionata dei video registrati, toccare [DIGEST].

• Operazioni durante la riproduzione video Pulsanti sullo schermo

: Tornare alla prima scena del file

1: Tornare alla prima scena del file ■ : Tornare alle scene sull'indice : Ricerca all'indietro (durante la riproduzione) : Riproduzione fotogramma per fotogramma all'indietro (durante la pausa) : Riproduzione II : Pausa Ricerca in avanti (durante la riproduzione) ▶: Riproduzione fotogramma per fotogramma in avanti (durante la pausa)

• La riproduzione al rallentatore inizia quando si tocca continuativamente il tasto del sensore sotto

/ per quale secondo.

Per eliminare un video

Selezione è quando si trascina la riproduzione.

Per modificare il numero delle immagini in formato ridotto

(6 immagini ridotte/20 immagini ridotte)

Spostare la levetta dello zoom su [W] o [T].

Volume dei diffusori

• -: Abbassamento del volume

+: Aumento del volume

Riproduzione di immagini statiche

Preparazione:

• Aprire il monitor LCD per accendere la videocamera.
• Inserire una scheda SD.

Premere PLAY/REC per selezionare la modalità di riproduzione.

La schermata riepilogativa si visualizza.

Selezionare il file desiderato.

Per andare alla pagina precedente o successiva, toccare [Δ] o [∇] per più di un secondo. Per eliminare un'immagine fissa, selezionare [M]. Per modificare il numero delle immagini in lavorato ridotto

(6 immagini ridotte/20 immagini ridotte)

Spostare la levetta dello zoom su [W] o [T].

- Operazioni durante la riproduzione dell'immagine fissa, pulsanti sullo schermo

: Cambiare all'indietro la direzione dell'ordine di riproduzione della presentazione : Cambiare in avanti la direzione dell'ordine di riproduzione delle presentazioni : Tornare alla schermata dell'indice

: Visualizzare il file precedente :Avviare la presentazione II: Concludere la presentazione ▶: Visualizzare il file successivo

Registrazione manuale

La modalità di registrazione manuale consente di impostare la messa a fuoco, la luminosità dello schermo e altre impostazioni manualmente.

Modifica della modalità di registrazione manuale

Preparazione:

• Selezionare la modalità o.
• Selezionare la modalità di registrazione.

Selezionare due volte [A/M].

Per tornare alla modalità di registrazione automatica

Selezionare [A/M] in modo da visualizzare l'indicatore A.

Compensazione del controluce

La compensazione del controluce schiarisce il soggetto incrementandone l'esposizione.

In modalità di registrazione manuale:

Selezionare

Per annullare la compensazione del controluce

Selezionare nuovamente

NOTA

Se il monitor LCD è capovolto, non è visualizzato. Cambiare l'impostazione quando il monitor LCD si trova in posizione normale.

Impostazione manuale sul Menu

In modalità di registrazione manuale:

1 Toccare MENU. 2 Selezionare [IMPOSTAZIONE MANUALE].

3 Selezionare il menu desiderato.

4 Selezionare l'impostazione desiderata.

A seconda del tipo di impostazione selezionata, è possibile impostare il valore utilizzando il sensore a sfioramento.

Per tornare alla schermata precedente, selezionare. Per uscire alla schermata, selezionare [ESCI].

Visione dei file sull'apparecchio TV

Questa videocamera è progettata per essere usata insieme ai segnali televisivi a colori di tipo PAL. Essa non può essere usata con un apparecchio televisivo di standard diverso.

Collegamento con l'apparecchio TV

È possibile eseguire l'uscita video dal connettore AV.

Per collegare usando il connettore AV.

Preparazione:

• Spegnere tutti gli apparecchi.

Funzione di riproduzione

Al termine del collegamento con l'apparecchio TV

1 Accendere la camcorder e il televisore. 2 Impostare il televisore sulla modalità VIDEO. 3 (Solo quando si collega il camcorder a un videoregistratore/registratore di DVD) Accendere il registratore VCR/DVD e impostarlo sulla sua modalità di ingresso AUX. 4 Avviare la riproduzione sul camcorder. (17 pag. 22, 23)

Per visualizzare le indicazioni del camcorder sullo schermo, impostare [VISUALIZZAZIONE SU TV] su [ON].

Gestione dei file

AVVERTENZA

Non rimuovere il mezzo di registrazione né eseguire altre operazioni (come lo spegnimento dell'apparecchio) mentre si accede ai file. Inoltre, assicurarsi di usare l'adattatore CA in dotazione poiché i dati presenti sul mezzo di registrazione possono essere corrotti qualora la batteria si scarichi durante la fase di funzionamento. Se i dati presenti sul mezzo di registrazione si corrompono, formattare il mezzo di registrazione per usarlo nuovamente.

Catturare un fermo immagine da un video

È possibile catturare la scena di un video registrato e memorizzarla come immagine fissa.

Preparazione:

• Selezionare la modalità.
• Selezionare la modalità di riproduzione.

Premere SNAPSHOT quando la riproduzione è in pausa.

NOTA

• Le immagini fisse catturate sono memorizzate ad una risoluzione di 640 x 360 (se il video è stato registrato in 16:9) o 640 x 480 (se il video è stato registrato in 4:3). L'immagine può essere allungata in direzione orizzontale o verticale, in base alla qualità del file video sorgente.
• La funzione di ripresa continua non può essere utilizzata per catturare immagini.
• Non è possibile catturare video durante la riproduzione.

Eliminazione dei file

Non è possibile eliminare i file protetti. Per eliminarli, sbloccare prima la protezione. - Una volta eliminati, i file non possono più essere recuperati. Controllare i file prima di eliminarli.

Preparazione:

• Selezionare la modalità

• Selezionare la modalità di riproduzione.

1 Toccare MENU.

2 Selezionare [ELIMINA].

Eliminazione del file visualizzato in quel momento

Dopo aver eseguito i punti 1-2

3 Selezionare [CORRENTE].

4 Selezionare [Si].

È possibile selezionare il file precedente o quello successivo selezionando ← o →.

Per uscire alla schermata

Selezionare [ESCI].

Copia dei file

Tipi di apparecchi per effettuare copie e che possono essere collegati

Masterizzatore di DVD (CU-VD50/CU-VD3)

È possibile copiare su dischi DVD file di filmati registrati su questo camcorder. (F a destra)

Videoregistratore/registratore di DVD

È possibile duplicare su dischi DVD file di filmati registrati su questo camcorder.

PC

È possibile copiare su un PC file di filmati/immagini statiche contenuti in questo camcorder.

NOTA

Si raccomanda di usare il masterizzatore JVC DVD (CU-VD50/CU-VD3). Quando si usa il CU-VD20 o il CU-VD40, il tempo di registrazione può essere 2 volte più lungo rispetto al tempo descritto nel manuale di istruzioni del masterizzatore DVD.

Utilizzo di un masterizzatore DVD

Dischi supportati: DVD-R, DVD-RW da 12 cm

• Per quanto riguarda i dischi DVD-R, è possibile utilizzare solo dischi DVD-R non utilizzati in precedenza. Per quanto riguarda i dischi DVD-RW, è possibile utilizzare anche dischi DVD-RW già utilizzati, ma questi ultimi devono essere formattati prima della registrazione. La formattazione del disco elimina tutti i contenuti registrati sul disco fino a quel momento. Non è possibile utilizzare dischi a doppio strato.

Informazioni sulla finalizzazione dopo la copia

Il disco viene finalizzato automaticamente, in modo da poterlo riprodurre su altri apparecchi. Dopo la finalizzazione il disco è utilizzabile solo per la riproduzione, pertanto non è possibile aggiungervi ulteriori file.

Collegamento con un masterizzatore di DVD

Preparazione:

Prima accendere la videocamera, poi accendere il masterizzatore DVD.

NOTA

• Fare riferimento anche al manuale di istruzioni aggiuntivo del masterizzatore DVD.
• Utilizzare il cavo USB in dotazione con il masterizzatore di DVD.

Copia dei file (Segue)

Copia di backup di tutti i file

Preparazione:

• Collegare il camcorder al masterizzatore di DVD.
• Selezionare la modalità.

1 Selezionare [CREA DA TUTTE].

2 Selezionare il menu desiderato.

• [TUTTE LE SCENE]: Tutti i file nel mezzo di registrazione vengono copiati.
• [SCENE NON SALVATE]: I file che non sono mai stati copiati su un disco DVD vengono selezionati e copiati automaticamente.

3 Selezionare il numero del disco desiderato.

• Se si seleziona [TUTTO], tutti i dischi nell'elenco verranno creati.
• Per visualizzare in anteprima le scene, selezionare [VERIF]. Indica che il disco è già stato creato.

4 Selezionare [Sì] o [NO].

• [Sì]: Visualizza le immagini in formato ridotto per gruppo.
• [NO]: Visualizza le immagini in formato ridotto per data.

5 Selezionare [ESEGUI].

• I file vengono copiati sul disco. Quando appare [COMPLETATO], toccare OK.
• Quando appare [INSERISCI DISCO SUCCESSIVO PREMERE [ANNULLA] PER USCIRE DA CREAZ.], inserire il disco successivo. I file che rimangono vengono copiati sul secondo disco.
• Per annullare la copia, selezionare [ANNULLA].

Copia di file di filmati che non sono mai stati copiati

I file che non sono mai stati copiati su dischi DVD vengono selezionati e copiati automaticamente.

1 Aprire il monitor LCD per accendere la videocamera.

2 Premere DIRECT DVD.

DIRECT DVD

3 Selezionare [ESEGUI].

• Inizia la creazione del disco DVD. Quando [COMPLETATO] appare, toccare OK.
• Quando appare [INSERISCI DISCO SUCCESSIVO PREMERE [ANNULLA] PER USCIRE DA CREAZ.], cambiare il disco. I file che rimangono sono copiati nel secondo disco.
• Per annullare la creazione del DVD, selezionare [ANNULLA].

Per uscire alla schermata

1) Selezionare [ESCI]. 2) Quando appare [USCIRE?], selezionare [Sì].

Per riprodurre il disco creato utilizzando la videocamera

1) Collegare la videocamera al masterizzatore di DVD. 2) Accendere prima la videocamera, poi accendere il masterizzatore DVD. 3) Selezionare [RIPRODUZIONE]. 4) Selezionare la cartella desiderata. 5) Selezionare la data di creazione del disco. 6) Selezionare il file desiderato. Per tornare alla schermata precedente, selezionare 日

Creazione di un DVD con il PC

Si possono copiare i dati nella videocamera e creare un DVD usando il PC.

1 Installazione del software sul PC

Requisiti di sistema

Windows Vista

OS: Windows Vista

Home Basic (SP1)

Home Premium (SP1)

(32-bit, preinstallato)

CPU: Uno dei seguenti:

Intel Pentium 4, 1,6 GHz o superiore - Intel® Pentium® M, 1,4 GHz o superiore - Intel® Core™ Duo, 1,5 GHz o superiore

RAM: Almeno 1 GB

Windows XP

OS: Windows® XP

Home Edition (SP2/SP3)

Professional (SP2/SP3)

(preinstallato)

CPU: Uno dei seguenti:

• Intel® Pentium® 4, 1,6 GHz o superiore
• Intel® Pentium® M, 1,4 GHz o superiore
• Intel® Core™ Duo, 1,5 GHz o superiore

RAM: Almeno 512 MB

Per verificare le specifiche tecniche del PC

Fare clic con il tasto destro del mouse su [Computer] o [Risorse di sistema] nel menu [Start] e selezionare [Proprietà].

NOTA

• Assicurarsi che il PC sia equipaggiato con un'unità DVD registrabile.
• Se il sistema posseduto non soddisfa i requisiti, si raccomanda di copiare i file usando un masterizzatore DVD. Gli utenti Macintosh possono utilizzare il software incluso con il loro Macintosh (iMovie '08, iPhoto) per copiare i file sul loro computer.

Preparazione:

Caricare sul PC il CD-ROM in dotazione. In Windows Vista, appare la finestra di dialogo per la riproduzione automatica.

1 Fare clic su [Easy Installation].

Seguire le istruzioni sullo schermo.

2 Cliccare [Avanti].

3 Cliccare [Fine].

Sul desktop viene creata l'icona Everio MediaBrowser.

Per leggere la guida all'uso di Everio MediaBrowser

1) Fare doppio clic sull'icona di Everio MediaBrowser. 2) Cliccare su [Help] e su [MediaBrowser Help].

Copia dei file (Segue)

Esecuzione di backup sul PC

Preparazione:

Installare il software sul PC. - Assicurarsi che nell'hard disk del computer vi sia disponibile spazio libero a sufficienza. - Chiudere il monitor LCD per spegnere la videocamera.

1 Aprire il monitor LCD per accendere la videocamera. 2 Selezionare [ESEGUI BACK UP].

Everio MediaBrowser si avvia sul PC.

3 Fare clic su [Tutto il volume in videocamera] e su [Avanti].

4 Cliccare su [Avvio].

Il backup ha inizio.

Per scollegare la videocamera dal PC

1) Fare clic con il tasto destro del mouse sull'icona (Rimuovi Hardware in Sicurezza) sulla barra delle applicazioni e selezionare [Rimuovere in sicurezza il Dispositivo di Memoria di Massa USB]. 2) Seguire le istruzioni sullo schermo e assicurarsi che il dispositivo possa essere rimosso in sicurezza. 3) Scollegare il cavo USB e chiudere il monitor LCD.

NOTA

Ci vuole del tempo per eseguire il back-up di molti video.

Creazione di Elenchi Utenti per mettere in ordine i file

È possibile creare un elenco utenti relativo a un certo argomento (come Viaggi, Atletica) e inserire file che riguardano tale argomento nell'elenco utenti.

Preparazione:

Eseguire backup sul PC.

1 Fare clic sull'icona e aprire il calendario.

2 Selezionare [Solo film].

3 Cliccare [+] .

4 Inserire il nome del nuovo elenco utenti e cliccare su [OK].

5 Fare doppio clic sulla data di registrazione.

Vengono visualizzati i file registrati in quel giorno.

6 Trascinare il file e rilasciarlo nell'elenco utenti.

Per aggiungere altri file all'elenco utenti, ripetere i punti 5 e 6.

Copia dei file (Segue)

Copiare file su un DVD

Preparazione:

Usare un disco DVD registrabile. (Si raccomanda di usare un disco DVD-R).

1 Selezionare l'elenco utenti e fare clic su [Crea disco].

2 Fare clic su [Selezione file singolarmente] e su [Avanti].

Per aggiungere tutti i file nei dischi DVD, cliccare su [Seleziona tutti i file visualizzati], quindi andare al punto 4.

3 Trascinare il file e rilasciarlo nella parte in basso, quindi fare clic su [Avanti].

4 Inserire il nome del disco, selezionare lo stile del menu in alto e cliccare su [Avanti].

5 Cliccare su [Avvio].

NOTA

Per i dettagli sul funzionamento di Everio MediaBrowser, cliccare su [Assistenza] e fare riferimento a "Assistenza MediaBrowser". - Deve essere installato Adobe Reader® per leggere "Assistenza MediaBrowser". Adobe Reader® può essere scaricato dal sito web di Adobe: http://www.adobe.com - Per richiedere assistenza nel funzionamento del software in dotazione, fare riferimento alle informazioni relative al supporto.

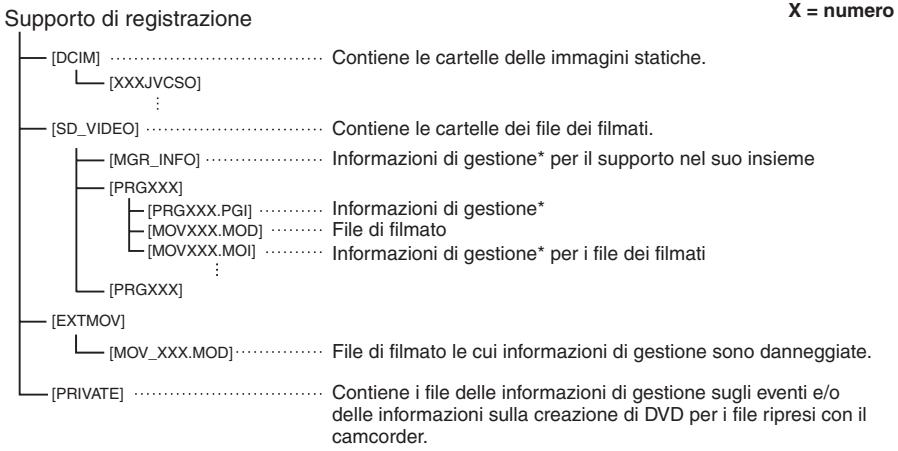

Struttura delle cartelle ed estensioni

• Informazioni quali data e ora della registrazione, registrate insieme al file dei filmati.

Informazioni sull'assistenza ai clienti

L'uso del presente software è autorizzato in conformità alle condizioni della licenza d'uso.

JVC

Per contattare la più vicina sede o agenzia JVC nella propria nazione (consultare la rete di assistenza mondiale JVC all'indirizzo http://www.jvc-victor.co.jp/english/worldmap/index-e.html) relativamente al presente software, tenere a portata di mano le informazioni seguenti.

• Nome del prodotto, Modello, Problema, Messaggio di errore
• PC (Produttore, Modello (Desktop/Laptop), CPU, OS, Memoria (MB), Spazio libero su hard disk (GB))

A seconda della natura dei quesiti, potrebbe essere necessario un certo tempo per fornire le risposte. JVC non può rispondere a domande sul funzionamento di base del PC, o a domande relative alle caratteristiche o alle prestazioni del sistema operativo, di altre applicazioni o di driver.

Pixela

Regione	Lingua	N. Telefono
USA e Canada	Inglese	[phone] (senza addebito)
Europa (Regno Unito, Germania, Francia e Spagna)	Inglese/Tedesco/Francese/Spagnolo	[phone] (senza addebito)
Altri paesi europei	Inglese/Tedesco/Francese/ Spagnolo/Italiano/Olandese	[phone]
Asia (Filippine)	Inglese	[phone]
Cina	Cinese	[phone]

Pagina iniziale: http://www.pix.co.jp/oem/jvc/e/index.html

Controllare il nostro sito web per leggere le informazioni più recenti e per l'attività di download.

Copia dei file (Segue)

Duplicazione dei file su registratore VCR/DVD

Preparazione:

• Creare una sequenza di riproduzione.
• Spegnere tutti gli apparecchi.

Per collegare usando il connettore AV (duplicazione analogica)

1 Aprire il monitor LCD per accendere la videocamera. 2 Impostare il videoregistratore/registratore di DVD sulla modalità di ingresso AUX.

Verificare che le immagini provenienti dalla videocamera siano inserite correttamente su registratore VCR/DVD.

3 Riprodurre le sequenze di riproduzione sulla videocamera.

1) Toccare MENU. 2) Selezionare [DUPLICAZIONE]. 3) Selezionare la sequenza di riproduzione desiderata. 4) Selezionare [Sl]. (Uno schermo nero si visualizza per 5 secondi alla prima e all'ultima scena).

4 Nel punto in cui si desidera iniziare la duplicazione, avviare la registrazione sul videoregistratore/registratore di DVD.

Consultare il manuale d'uso del videoregistratore/registratore di DVD.

Per arrestare la duplicazione

Arrestare la registrazione sul registratore VCR/DVD, quando premere nuovamente START/STOP.

Per nascondere la data o le icone sullo schermo

Cambiare le impostazioni in [VISUALIZZAZIONE SU TV].

Utilizzo con un lettore multimediale portatile

Attivazione della modalità Export

È possibile trasferire i video registrati in modalità Export su iTunes®. Tutti i file con l'impostazione Export attivata sono trasferiti sul PC. Per i dettagli sulla procedura di trasferimento, fare riferimento alla guida operativa di MediaBrowser sul CD-ROM.

Preparazione:

• Selezionare la modalità.
• Selezionare la modalità di registrazione.

Premere due volte EXPORT.

EXPORT

EXPORT TO LIBRARY MODE

Per disattivare la modalità export

Premere EXPORT per due volte.

Modifica della impostazione Export

Preparazione:

• Selezionare la modalità.
• Selezionare la modalità di riproduzione.

1 Premere EXPORT.

EXPORT

2 Selezionare il file e [LIB].

• Per verificare il contenuto del file, selezionare [VERIF].

3 Selezionare [ESCI].

Per annullare l'impostazione export, selezionare il file e premere di nuovo [LIB]. Per uscire alla schermata

1) Selezionare [ESCI]. 2) Selezionare [Sì].

Trasferimento dei file sul PC

Preparazione:

Installare iTunes® sul PC. http://www.apple.com/itunes/ 1 Collegare la videocamera al PC con il cavo USB. 2 Selezionare [REGIST. CON LIBRARY].

Tutti i file con l'impostazione export attivata vengono trasferiti sul PC.

• Impossibile esportare il file in iTunes®
• Vedere "D&R", "Ultime informazioni", "Scarica informazioni", ecc. in [fare click per le ultime info prodotto] nella guida del software Everio MediaBrowser in dotazione.

Attivazione della modalità Upload (caricamento file)

Dopo la registrazione, è possibile caricare velocemente il file su siti web per la condivisione di video (YouTubeTM). Per ulteriori informazioni su YouTubeTM, visitare il sito web di YouTubeTM: http://www.youtube.com/

Preparazione:

• Selezionare la modalità.
• Selezionare la modalità di registrazione.

Premere upload per due volte.

upload

upload REc

Se si registra un file con la modalità di caricamento attivata, la registrazione si ferma automaticamente durante 10 minuti dall'inizio della registrazione. Il tempo residuo si visualizza sul monitor LCD.

NOTA

La modalità di caricamento si disattiva al termine della registrazione.

Caricamento dei file

Per i dettagli sul caricamento dei file, fare riferimento alla guida operativa di MediaBrowser sul CD-ROM.

1 Collegare la videocamera al PC con il cavo USB. 2 Selezionare [CARICA].

• Impossibile caricare il file in YouTube™
• È necessario l'account YouTube™ per caricare file in YouTube™. Crea l'account.
• Vedere "D&R", "Ultime informazioni", "Scarica informazioni", ecc. in [fare click per le ultime info prodotto] nella guida del software Everio MediaBrowser in dotazione.

Modifica delle impostazioni del Menu

1 Toccare MENU.

2 Selezionare il menu desiderato.

Per tornare alla schermata precedente Selezionare Per uscire alla schermata Selezionare [ESCI].

3 Selezionare l'impostazione desiderata.

Risoluzione dei problemi

Prima di richiedere assistenza, consultare la seguente tabella. Se le soluzioni indicate nella tabella non risolvono il problema, rivolgersi al rivenditore o al centro di assistenza JVC più vicino per ricevere istruzioni.

Fare inoltre riferimento alle FAQ (Domande Frequenti) dei nuovi prodotti, pubblicate sul sito web di JVC.

I fenomeni seguenti non sono guasti.

• Il camcorder si riscalda quando viene utilizzato per un periodo di tempo prolungato.
• La batteria si riscalda durante la carica.
• Quando si riproduce un file di un filmato, l'immagine si arresta momentaneamente o l'audio si interrompe nei punti di congiunzione tra le scene.
• Il monitor LCD diventa momentaneamente rosso o nero quando si registra alla luce del sole.
• Puntini neri, rossi, verdi o blu appaiono sul monitor LCD. (Il monitor LCD contiene il 99,99% di pixel reali, tuttavia lo 0,01% corrisponde ad un piccolissimo numero di pixel che non funzionano.).

Problema		Soluizione
Alimentazione	L'apparecchio non risulta alimentato.	● Collegare correttamente l'adattatore CA. ● Ricaricare il gruppo batteria.
Visualizzazioni	La visualizzazione della batteria residua non è corretta.	● Caricare completamente il gruppo battria, farlo scaricare e caricarlo nuovamente. ● Se la videocamera è utilizzato per lunghi periodi di tempo in condizioni di temperature elevate o basse, o se il gruppo batteria è caricato ripetutamente, il quantitativo di batteria residua potrebbe non essere visualizzato correttamente.
	È difficile vindere il monitor LCD.	● Si potrebbero averere delle difficultità a vindere il monitor LCD quando si utilizes l'apparecchio in aree luminose, come sulla luce diretta del sole.

Risoluzione dei problemi (Segue)

Problema		Soluzione
Registrazione	Non si riesce ad effettuire la registrazione.	• La scheda SD per la registrazione è piena. Eliminare i file non necessari o sostituire la scheda SD.
	La registrazione si arrresta da sola.	• Inserire una scheda SD disponibile in commercio e impostare ciascuna delle opzioni [SELEZ. SLOT VIDEO] e [SELEZ. SLOT IMMAGINE] in [SLOT A] o [SLOT B].• La registrazione si arresta automaticamente dopo 12 ore di registrazione continua. Per assicurare la registrazione continua, impostare [CAMB. AUT. MEIDA REG] su [ON] prima di,iniziare la registrazione stessa.
Riproduczione	L'audio o il video si interrompe.	• Qualche volta la riproduzione si interrompe nella sezione di collegamento tra due scene. Non si tratta di un malfunzionamento.
	Impossibile trovare un video/un'immagine registrato/a	• Selezionale [RIPROD. FILE MPG], quando andare alla ricerca del video sulla schermata riepilogativa. (I file video che hanno informazioni di gestione danneggiate possono essere riprodotti).• Annullare le funzioni di visualizzazione di gruppo e ricerca data. • Cambiare l'impostazione in [SELEZ. SLOT VIDEO] o [SELEZ.SLOT IMMAGINE]. (I file sull'altre mezzo non sono visulizzati).• Far scorrere il commutatore di modalità per selezionare la modalità desiderata (o o).
Altri problemi	La videocamera funziona lentamente quando si altena tra modalità video e modalità immagini fisse o quando si accende o spegne l'apparecchio.	• Se la videocamera contiene molti file (come i video),essa ha bisogno di tempo per rispondere. Si raccomanda di eseguire una copia di tutti i file nella videocamera al computer e di eliminare i file sulla videocamera.
	La spia non lampeggia durante la carica del gruppo batteria.	• Controllare la carica residua del gruppo batteria.(Quando il gruppo batteria è caricato Completely, la spia non lampeggia.)• Quando si esegue la carica in un ambiente freddo o caldo, assicurarsi che la batteria si carichi in condizioni di temperatura comprese nella gamma prevista.(Se il gruppo batteria si carica in condizioni di temperatura non compresa nella gamma prevista, la carica si potrebbe arrestare per proteggere il gruppo batteria).
	Il telecomando non funziona.	• Sostituire le batterie.• Impostare [TELECOMANDO] su [ON].• Il telecomando potrebbe non funzionare all'aperto o in luoghi esposti a una forte luce.
	Impossibile caricare il file in YouTubeTM.	• è necessario l'account YouTube™ per caricare file in YouTubeTM.Crea l'accout.• Vedere "D&R", "Ultime informazioni", "Scarica informazioni", ecc. in [fare dic per le ultime info prodotto] nella guida del software Everio MediaBrowser in dotazione.
	Impossibile esportare il file in iTunes®.	• Vedere "D&R", "Ultime informazioni", "Scarica informazioni", ecc. in [fare dic per le ultime info prodotto] nella guida del software Everio MediaBrowser in dotazione.

Per reimpostare la videocamera quando non funziona normalmente

① Chiudere il monitor LCD e rimuovere l'alimentatore di corrente (il gruppo batteria o l'adattatore CA) dalla videocamera, quando riattaccarlo. ② Eseguire [IMPOSTAZ. PREDEFIN.].

Indicazioni di allarme

Indicazione	Soluzione
IMPOSTA DATA/ORA!	• Impostare l'orologio. Se il messaggio compare ancora dopo aver impostato l'orologio, la batteria dell'orologio si è esaurita. Rivolgersi al rivenditore JVC più vicino.
ERRORE DI COMUNICAZ.	• Assicurarsi di utilizzato batterie JVC.
NON FORMATTATO	• Selezionare [OK] e [SI] per eseguire la formattazione.
ERRORE DI FORMATTAZIONE!	• Verificare la procedura di funzionamento ed esguirla ancora una volta. • Spagnere e riaccendere la videocamera.
ERRORE ELIMINAZIONE DATI
ERRORE DELLA SCHEDA DI MEMORIA!	• Spagnere e riaccendere la videocamera. • Togliere e reinserire la scheda SD. (MultiMediaCard non vuo essere usata.) • Rimuovere lo sporco dai terminali della scheda SD. • Inserire la scheda SD prima di riaccendere l'apparecchio. • Se il problema persistsente, eseguire il backup di tutti i dati e poi formattare. (Tutti i dati sono cancellati).
IMPOSSIBLE CATTURARE AL MOMento ULTERIORI IMMAGINI FISSE	• Arrestare la registrazione video, quando catturare un'imagine fissa. (Se una scheda SD viene rimossa o inserta durante la registrazione video, non è possible catturare un'imagine fissa).
DIFETTO DI REGISTRAZIONE	• Spagnere e riaccendere la videocamera.
USARE L'ADATTATORE DI CORRENTE CA	• Usare l'adattatore CA come alimentazione.

Dati tecnici

■ Condizioni generali

Alimentazione

CC 11 V (utilizzando l'alimentatore CA)

CC 7,2 V (utilizzando la batteria)

Assorbimento

Circa 1,8 W*

• Con l'illuminatore a LED spento e la retroilluminazione del monitor impostata in modalità [STANDARD].

Circa 290 g (incluso gruppo batteria e

cinghia da allacciare)

Temperatura di esercizio

Da 0°C a 40°C

Temperatura di conservazione

Da -20°C a 50°C

Umidità di esercizio

Dal 35% all'80%

Fotocamera/monitor LCD

Sensore

CCD progressivo da 1/6" (800.000 pixel)

Obiettivo

F da 1,8 a 4,0; f = da 2,2 mm a 77,0 mm,

con fattore d'ingrandimento 35:1

Diametro del filtro

030,5 mm

Monitor LCD

Pannello LCD a matrice attiva TFT

da 2,7" misurati in diagonale

Illuminatore a LED

Entro 1,5 m

(distance di ripresa consigliata)

Connettori

Uscita AV

Uscita video: 1,0 V (p-p), 75 Ω

Uscita audio: 300 mV (rms), 1 kΩ

USB

Mini USB Tipo A e Tipo B,

conforme USB 2.0

Adattatore di corrente CA

Alimentazione richiesta

A corrente alternata da 110 V a 240 V~, a 50 Hz / 60 Hz

Uscita

DC11V-, 1A

Telecomando

Alimentazione

CC3V

Durata della batteria

Circa 1 anno

(a seconda della frequenza di utilizzo)

Distanza di funzionamento

Entro 5 m

Temperatura di esercizio

Da 0 °C a 40 °C

Dimensioni dell'immagine

1 modalità: 832 x 624

Qualità immagini

2 modalità: FINE/STANDARD

Video

Formato del segnale

Standard PAL

Formato di registrazione/riproduzione

Video: MPEG-2

Audio: Dolby Digital (a 2 canali)

Modalità di registrazione (filmati)

ULTRA FINE: 720 x 480 pixel, 8,5 Mbps (VBR)

FINE: 720 x 480 pixel, 5,5 Mbps (VBR)

NORMALE: 720 x 480 pixel, 4,2 Mbps (VBR)

ECONOMICA: 352 x 240 pixel, 1,5 Mbps (VBR)

Modalità di registrazione (audio)

ULTRA FINE: 48 kHz, 384 kbps

FINE: 48 kHz, 384 kbps

NORMALE: 48 kHz, 256 kbps

ECONOMICA: 48 kHz, 128 kbps

Modello e caratteristiche sono soggetti a modifica senza preavviso.

Durata approssimativa della registrazione (per i filmati)

Numero approssimativo di immagini memorizzabili (per le immagini statiche)

Modaltà	Supporto di registrazioneDimensioni dell'immagine/Qualità		Scheda SD & SDHC
			256 MB	512 MB	1 GB	2 GB	4 GB	8 GB	16 GB	32 GB
4.3	832 x 624 / FINE		970	1950	3950	7590	9999	9999	9999	9999
	832 x 624 / STANDARD		1450	2920	5930	9999	9999	9999	9999	9999
	640 x 480 / FINE		1450	2920	5930	9999	9999	9999	9999	9999
	640 x 480 / STANDARD		2080	4180	8480	9999	9999	9999	9999	9999
16.9	640 x 360 / FINE		1820	3660	7420	9999	9999	9999	9999	9999
	640 x 360 / STANDARD		2420	4880	9890	9999	9999	9999	9999	9999

Il tempo di registrazione e il numero di immagini fisse sono approssimativi e potrebbero differire a seconda dell'ambiente di registrazione, delle condizioni della scheda SD o della batteria rimanente.

hr: ore/min: minuti Carica richiesta/durata della registrazione (approssimative)

Gruppo batteria	Tempo di carica	Durata della registrazione
BN-VF808U(In dotazione)	1 hr. 50 min.	2 hr. 45 min.*
BN-VF815U	2 hr. 40 min.	5 hr. 25 min.*
BN-VF823U	3 hr. 40 min.	8 hr. 10 min.*

• Con l'illuminatore a LED spento e la retroilluminazione del monitor impostata in modalità [STANDARD].

Gruppo batteria

La batteria in dotazione è una batteria agli ioni di litio. Prima di utilizzare la batteria in dotazione o una batteria opzionale, leggere con attenzione le seguenti avvertenze:

Terminali

Per evitare pericoli

... non esporre al fuoco la batteria. ... non cortocircuitarne i terminali. Evitare che i terminali possano venire in contatto con oggetti metallici quando la batteria non viene utilizzata. Durante il trasporto, assicurarsi che il cappuccio per la batteria in dotazione sia inserito sulla batteria. Qualora si perda il cappuccio per la batteria, trasportare la batteria in una borsa di plastica. ... non tentare di modificare o smontare la batteria. ... non esporre la batteria a temperature superiori a 60°C poiché potrebbe surriscaldarsi, esplodere o prendere fuoco. ... utilizzare solo i caricabatterie indicati.

- Per prevenire danni e prolungare la durata

... non sottoporla a urti e scosse eccessivi. ... caricare la batteria a una temperatura compresa tra 10°C e 35°C. Questa batteria funziona in base a reazioni chimiche, che possono essere ostacolate dalle basse temperature, mentre le temperature elevate possono impedire una ricarica completa della batteria stessa. ... conservarla in un luogo fresco e asciutto. Un'esposizione prolungata a temperature elevate aumenta la scarica naturale e riduce la durata della batteria. ... caricare completamente e quando scaricare completamente la batteria ogni sei mesi, quando non viene utilizzata per un lungo periodo di tempo. ... rimuovere la batteria dal caricabatteria o dall'apparecchio che alimenta quando questi ultimi non vengono utilizzati, poiché alcuni apparecchi consumano corrente anche se spenti.

Supporto di registrazione (Scheda SD)

- Assicurarsi di attenersi alle linee guida seguenti per evitare il danneggiamento dei dati registrati.

• Non piegare o far cadere il supporto di registrazione, né sottoporlo a forti pressioni, scosse o vibrazioni. Non far bagnare il supporto di registrazione. Non utilizzare, sostituire o conservare il supporto di registrazione in luoghi esposti a elettricità statica o disturbi elettrici di forte intensità.
• Non spegnere il camcorder né rimuovere la batteria o l'alimentatore CA durante le riprese, la copertura o quando si accede in altro modo al supporto di registrazione. Non posizionare il supporto di registrazione accanto a oggetti che emettono un forte campo magnetico o forti onde elettromagnetiche. Non conservare il supporto di registrazione in ambienti con temperatura o umidità elevate.
• Non toccare le parti in metallo.

Monitor LCD

- Per evitare di danneggiare il monitor LCD, NON

... premerlo con forza e non sottoporlo a urti.

... posizionare il camcorder con il monitor LCD rivolto verso il basso.

- Per prolungare la vita utile dell'apparecchio

... evitare di pulirlo con panni ruvidi.

Apparecchio principale

Per motivi di sicurezza, NON

... aprire lo chassis del camcorder. ... tentare di smontare o modificare l'apparecchio. ... consentire che materiali infiammabili, liquidi o oggetti metallici possano penetrare nell'apparecchio. ... rimuovere la batteria o staccare l'alimentatore quando l'apparecchio è acceso. ... lasciare il pacchetto della batteria attaccato quando la camcorder non è in uso. ... collocare fiamme esposte, ad esempio candele, sopra l'apparecchio. ... esporre l'apparecchio a gocciolii o spruzzi d'acqua. ... lasciare aderire polvere oppure oggetti metallici alla spina di alimentazione o a una presa elettrica CA. ... inserire alcun oggetto nel camcorder.

- Evitare di utilizzare l'apparecchio

... in luoghi esposti a eccessiva umidità o molto polverosi. ... in luoghi esposti a fuliggine o vapore, ad esempio nelle vicinanze di fornelli da cucina. ... nelle vicinanze di apparecchiature che generano forti campi magnetici o elettrici (altoparlanti, antenne trasmittenti, ecc.). ... in luoghi esposti a temperature molto elevate (superiori a 40°C o 104°F) o molto basse (inferiori a 0°C o 32°F).

- NON lasciare l'apparecchio

... in luoghi esposti a temperature superiori a 50°C. ... in luoghi in cui l'umidità è molto bassa (inferiore al 35%) o molto elevata (superiore all'80%). ... in luoghi esposti alla luce diretta del sole. ... in automobili chiuse in estate. ... nelle vicinanze di stufe o radiatori. ... in ubicazioni elevate, ad esempio su un televisore. Se si lascia l'apparecchio in ubicazioni elevate quando vi è collegato un cavo, si potrebbe provocare un infortunio qualora si inciampi nel cavo e l'apparecchio cada sul pavimento. ... posizionare la videocamera in aree polverose o sabbiose, come su una spiaggia.

Per proteggere l'apparecchio, NON

... farlo bagnare. ... lasciarlo cadere o farlo urtare contro oggetti duri. ... sottoporlo a scosse o vibrazioni eccessive durante il trasporto. ... tenere l'obiettivo puntato verso oggetti molto luminosi per lunghi periodi. ... esporre l'obiettivo dell'apparecchio alla luce solare diretta. ... farlo oscillare eccessivamente tenendolo per la cinghia. ... fare oscillare eccessivamente la custodia morbida quando vi è riposto il camcorder.

- Per evitare cadute dell'apparecchio,

• Allacciare la cinghia in maniera sicura.
• Quando si utilizza il camcorder con un treppiede, fissarlo saldamente al treppiede. Qualora il camcorder cada, potrebbe causare lesioni personali e danneggiarsi. Quando un bambino utilizza l'apparecchio, è necessario che lo faccia sotto la guida dei genitori.

Gentile clientela,

[Unione Europea]

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo della Victor

Alimentatore CA 16,42

B

Backup su DVD 28

Batteria 16,42

C

Caricamento dei file 36

Carica residua della batteria 16

Cavo USB 27,30

CD-ROM 10,29

Collegamento AV 25,34

Compensazione del controluce 24

Controllo della registrazione sullo schermo...... 19

Controllo zoom sullo schermo 21

D

Duplicazione della riproduzione 34

E

Eliminazione dei file 26

Esportazione in modalità Library 35

F

Finalizzare 27

1

Illuminatore a LED 21

Impostazione della data e dell'ora 3

Impostazione lingua 17

Impostazioni dei menu 37

iTunes 52

M

Masterizzatore di DVD 27

Monitor LCD 14, 42

N

Numero di immagini 41

0

Oralegale 16

R

Registrazione manuale 24

Regolazione orologio 16

Riavvio rapido 19,20

Riproduzione del sommario 22

s

Scheda SD. 18

Supporto di registrazione 42

T

Telecomando 11, 13

Tempo di registrazione 41

Tempo restante di registrazione 21

V

Visualizzazione dei file su un televisore 25

Volume altoparlante 22

Y

YouTube 36

Z

Zoom 21
